Tipo de producto	Monitor de juegos
Marca	ACER
Modelo	XB271HU
Tamaño de la pantalla	27 pulgadas (69 cm)
Tecnología del panel	IPS (In-Plane Switching)
Resolución nativa	2560 x 1440 píxeles
Frecuencia de actualización	144 Hz
Luminosidad	350 cd/m² (típico)
Contraste	1000:1
Tiempo de respuesta	4 ms (gris a gris)
Ángulos de visión	178° horizontal / 178° vertical (CR=10)
Conectividad	1 x HDMI, 1 x DisplayPort, 4 x USB 3.0, conector de audio
Altavoces integrados	2 x 2 W (opcionales)
Consumo eléctrico (encendido)	32,02 W (típico)
Consumo eléctrico (en espera)	0,47 W (típico)
Alimentación	100-240 V, 50/60 Hz
Ajustes del soporte	Inclinación -5° a +35°, rotación -30° a +30°, altura 0-150 mm, giro -90° a 90°
Peso neto	8,0 kg
Dimensiones (An x Al x Pr)	611,6 x 400,8 ~ 550,8 x 268,4 mm
Mantenimiento de la pantalla	Use un paño suave no abrasivo; nunca rocíe líquido directamente sobre la pantalla
Instrucciones de seguridad	No exponer a la lluvia, humedad o luz solar directa; no abrir la carcasa
Piezas de repuesto disponibles	Soporte extraíble, cable de alimentación, cables HDMI y DP (incluidos)
Clase energética	B
Normas	CE, FCC (Clase B), ICES-003, NMB-003

Preguntas frecuentes - XB271HU ACER

¿Cómo limpiar la pantalla del monitor Acer XB271HU?

Apague el monitor y desconecte el cable de alimentación. Rocíe un limpiador sin solventes sobre un paño suave, luego limpie suavemente la pantalla. Nunca rocíe líquido directamente sobre la pantalla o la carcasa y evite productos a base de amoníaco o alcohol.

¿Cómo ajustar la altura de la pantalla?

El soporte permite un ajuste de altura de 0 a 150 mm. Sujete firmemente la pantalla por los bordes y aplique presión vertical hacia arriba o hacia abajo. El recorrido es suave y sin herramientas.

¿Cómo cambiar la fuente de entrada de video?

Presione el botón Input ubicado en la parte posterior del monitor. Aparece un menú en pantalla que permite cambiar entre las fuentes HDMI y DisplayPort. Confirme su elección presionando nuevamente.

¿Cómo activar la función G-Sync?

Conecte su PC compatible mediante un cable DisplayPort. Abra el panel de control de NVIDIA, active G-Sync en la pestaña 'G-Sync'. Asegúrese de que la frecuencia de actualización del monitor esté configurada en 144 Hz.

¿Cuál es la resolución máxima y la tasa de actualización?

La resolución máxima es de 2560 x 1440 píxeles (WQHD) y la tasa de actualización puede alcanzar los 144 Hz, ideal para juegos competitivos.

¿El monitor tiene altavoces integrados?

Algunos modelos incluyen altavoces estéreo de 2 x 2 W (opcionales). Verifique la presencia de una rejilla de audio en la parte posterior. También está disponible la toma de auriculares.

¿Cómo montar la pantalla en un brazo VESA?

Retire el soporte desatornillando el tornillo de fijación. La parte posterior es compatible con el estándar VESA 100 x 100 mm. Utilice tornillos adecuados suministrados con el soporte de pared o brazo articulado.

¿Qué hacer si la pantalla se queda negra y el indicador de encendido parpadea?

Verifique que el cable de alimentación esté bien conectado y que el tomacorriente funcione. Pruebe con otro cable de video (HDMI o DP) y asegúrese de que la computadora esté encendida. Si el problema persiste, contacte al servicio técnico de Acer.

¿Cómo restablecer los ajustes de fábrica?

Presione el botón Menu para abrir el OSD, navegue hasta la opción Restaurar o Salir (según firmware). Confirme para restablecer todos los ajustes a sus valores predeterminados.

¿Cuál es el consumo eléctrico en espera?

En modo de espera, el consumo típico es de 0,47 W. Para ahorrar más, use la función 'Carga USB en apagado' o desconecte el dispositivo cuando no esté en uso.

MANUAL DE USUARIO XB271HU ACER

Guía de inicio rápido del monitor LCD de Acer (QSG)

Instrucciones de seguridad importantes

Lea detenidamente las siguientes instrucciones.

1. Para limpiar la pantalla del monitor LCD: Asegúrese de que los parámetros eléctricos del monitor permiten utilizarlo con la corriente de CA disponible en su ubicación.
2. Apague el monitor LCD y desconecte el cable de alimentación.
3. Pulverice una solución de limpieza no soluble en un paño y limpie la pantalla con cuidado.
4. NUNCA PULVERICE NI ROCÍE NINGÚN LÍQUIDO DIRECTAMENTE SOBRE LA PANTALLA O CARCASA.

POR FAVOR, NO UTILICE NINGÚN PRODUCTO DE LIMPIEZA CON AMONIACO O ALCOHOL EN LA PANTALLA LCD O EN LA CARCASA.

• Acer no se responsabilizará de los daños resultantes del uso de productos de limpieza a base de amoniaco o alcohol.
• No coloque el monitor LCD cerca de una ventana. La exposición del monitor a la lluvia, la humedad o la luz del sol podría dañarlo seriamente.
• No aplique presión sobre la pantalla LCD. El exceso de presión podría causar daños permanentes en la pantalla.
• No retire la cubierta ni intente reparar la unidad por sí mismo. Cualquier reparación debe correr a cargo de un técnico autorizado.
• Guarde el monitor LCD en una habitación con una temperatura entre -20°C y 60°C (de -4°F a 140°F). Si guarda el monitor LCD en un lugar con una temperatura superior o inferior, podría sufrir daños permanentes.
• Desenchufe inmediatamente el monitor y llame a un técnico autorizado si se produce cualquiera de las siguientes situaciones:
• El cable de señal del monitor al PC está desgastado o dañado.
• Se ha vertido líquido sobre el monitor LCD o el monitor se ha expuesto a la lluvia.
• El monitor LCD o la carcasa están dañados.

Colocación del monitor en la base

1. Extraiga el monitor de su embalaje.
2. Acople el soporte a la base (para modelos seleccionados).
3. Gire hacia la derecha para bloquearlo. Asegúrese de que la base está sujeta al soporte (para modelos seleccionados).
4. Para sujetar la base, gire el tornillo con una herramienta adecuada o una moneda del tamaño adecuado (para modelos seleccionados).

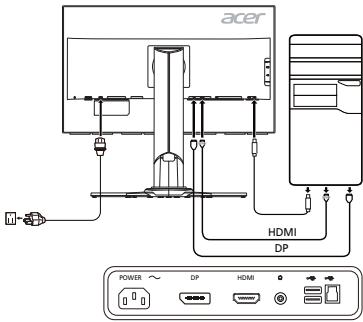

Conexión del monitor a un ordenador

1. Apague el monitor y desconecte el cable de alimentación del ordenador.
2. 2-1 Conecte el cable HDMI

a. Asegúrese de que tanto el monitor como el ordenador estén apagados. b. Conecte el cable HDMI al ordenador.

a. Asegúrese de que tanto el monitor como el ordenador estén apagados.

b. Conecte el cable DP al ordenador.

1. Conecte el cable de audio. (Opcional)
2. Introduzca el cable de alimentación del monitor en el puerto de la parte posterior del monitor.
3. Conecte los cables de alimentación del ordenador y el monitor a una toma de corriente cercana.
4. Selección de carga USB en estado de apagado: ON/OFF para activar o desactivar la dirección de carga USB en estado de apagado.

Controles externos

N.°	Icono	Elemento	Descripción
1, 2		Indicador/Botón de encendido	Apaga o enciende el monitor. El color azul indica que está encendido. El color ámbár indica el modo de作為/ahorro de energia.
3		Funciones de OSD	Pulse para ver el OSD. Vuelva a pulsar para realizar una selección en el OSD.
4	Input	Botón de entrada	Pulse para cambio entre las fuentes de entrada.
5	+	Botón de volumen	Pulse para activar la escala desplazable de volumen.
6		OD	Pulse la tecla paraactivar la funciona OD y ajustarla en modo Normal o Extremo. Si el OSD está active, pulse para introducir una selección.
7	G	Modo Juego	Pulse para activar el control del Modelo Juego.

Normativa y avisos de seguridad

Aviso de la FCC

Este dispositivo se ha probado y se ha comprobado que cumple con los límites para un dispositivo digital de Clase B, conforme a la Parte 15 de las normas de la FCC. Estos límites están diseñados para proporcionar una protección razonable contra interferencias dañinas en una instalación residencial. Este dispositivo genera, utiliza y puede irradiar energía de radiofrecuencia y, si no se instala ni se utiliza conforme a las instrucciones, podría causar interferencias dañinas en las comunicaciones de radio.

No obstante, no se garantiza que las interferencias no se produzcan en instalaciones concretas. Si este dispositivo causa interferencias dañinas en la recepción de radio o televisión, lo que puede determinarse apagando y encendiendo el dispositivo, el usuario puede intentar corregir las interferencias mediante una o más de las siguientes medidas:

• Cambiar la orientación de la antena receptora o colocarla en otro lugar.
• Aumentar la separación entre el dispositivo y el receptor.
• Conectar el dispositivo a una toma de corriente en un circuito distinto al que se ha conectado el receptor.
• Consulte con el distribuidor o un técnico especializado en radio y televisión para recibir asistencia.

Declaración de conformidad CE

Por la presente, Acer Inc. declara que este monitor LCD cumple con los requisitos y las disposiciones relevantes de la directiva EMC 2004/108/EC, la directiva de bajo voltaje 2006/95/EC, la directiva RoHS 2011/65/EU y la directiva 2009/125/EC relacionadas con la creación de un marco para el establecimiento de requisitos de ecodiseño para productos relacionados con la energía.

Aviso:

Para evitar daños en el monitor, no lo levante sujetándolo por la base.

Aviso: Cables blindados

Las conexiones a otros dispositivos informáticos deben realizarse con cables blindados, a fin de cumplir con las normas de la EMC.

Aviso: Dispositivos periféricos

Solo debe conectarse a este equipo aquellos periféricos (dispositivos de entrada/salida, terminales, impresoras, etc.) certificados que cumplan con los límites de la Clase B. Si se usa con periféricos sin certificación, es posible que se produzcan interferencias en la recepción de radio y televisión.

Precaución

Cualquier cambio o modificación no aprobado expresamente por el fabricante podría anular la autoridad del usuario, concedida por la Comisión Federal de Comunicaciones, para usar el producto.

Condiciones de funcionamiento

Este dispositivo cumple con la Parte 15 de las normas de la FCC. El funcionamiento está sujeto a las siguientes condiciones: (1) este dispositivo no debe causar interferencias dañinas y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluidas aquellas que puedan provocar un funcionamiento no deseado.

Aviso: Usuarios de Canadá

Este aparato digital de Clase B cumple con la normativa canadiense ICES-003.

Eliminación de equipo obsoleto por parte de los usuarios en una vivienda privada en la Unión Europea

La aparición de este símbolo en el producto o su embalaje indica que no es posible eliminarlo con el resto de residuos domésticos. En su lugar, el usuario es responsable de eliminar el equipo obsoleto llevándolo a un punto de recogida designado para el reciclaje de equipo eléctrico y electrónico. El reciclaje y la recogida por separado del equipo obsoleto en el momento de su eliminación ayudarán a conservar los recursos naturales y garantizar que se recicle de una forma que proteja la salud humana y el medio ambiente. Para obtener más información sobre dónde puede llevar su equipo obsoleto para reciclarlo, póngase en contacto con el ayuntamiento de su localidad, el servicio de eliminación de residuos o el establecimiento donde compró el producto.

ESPECIFICACIONES

Panel LCD	Sistema de conducccion	Pantalla LCD TFT en color
	Tamaño	27"W (69 cm)
	Distancia entre pixeles	0,2331 mm (horizontal) x 0,2331 mm (vertical)
	Brillo	350 cd/m2 (tipico)
	Contraste	1000:1
	Ángulo de visión	178° (horizontal) 178° (vertical) (CR=10)
	Tiempo de respecta	4 ms (G a G)
	Tipo de panel	In-Plane Switching (IPS)
	Video	Interfaz analógica R, G, B
	Frecuencia H	30 kHz - 209 kHz
	Frecuencia V	24 - 144 Hz
Colores de la pantalla		16,7 millones
Reloj de punto		570 MHz
Resolución máximo		2560 x 1440 a 144 Hz
Plug & Play		VESA DDCCI/DDC2B
Clase de eficiência enerética		B
*Consumo de energia anual		60 (kWh) (para el Modelo de entrada HDMI)
Consumo de energia (a 200 unidades)	Modo encendido	32,02 W (tipico)
	Modo de suspensión	0,47 W (tipico)
	Modo apagado	0,43 W (tipico)
Conectar de entrada		HDMI de 19 clavjas DP de 20 clavjas
Señal de entrada de video		HDMI DP
Altavoces		2 W x 2 (Solo modelo de entrada de audio) (Optional)
USB		USB 3.0 x 4
Tamaño máximo de pantalla		Horizontal: 596,74 mm Vertical: 335,66 mm
Fuente de alimentación		100-240 V, 50/60 Hz
Consideraciones ambientales		Temperatura de funciona: de 5° a 35°C Temperatura de almacenimiento: de -20° a 60°C Humedad de funciona: entre el 10% y el 85%
Dimensiones		611,6 (ancho) x 400,8 - 550,8 (alto) x 268,4 (diagonal) mm
Peso (peso neto)		8,0 kg (neto)
Especillas de funciona�能nto		Inclinacion: de -5% a +35% (el grado de inclinacion maximal en el punto más alto es de 35odos) Giro: de -30° a +30° Ajuste de alta: de 0 mm a 150 mm Pivote: de -90° a 90° Soporte extraible: Si (soporte extraible con tornillo)
Controles externos	Interruptor/Botones	Botón de encendido Volumen MENU/INTRODUICIR OD Entrada Mode Juego
	Funciones	Contraste Punto de mira Brillo OD Satur. 6 ejes DTS (determinados modelos) Temp. Color ULMB Luz azul Inicio rapi. eColor Mode Juego Gamma Carga USB en estado de apagado Adaptive Contrast Idioma Dark Boost T. de esperas OSD sRGB Mode Selección de la BCH de entrada (solo en modelos con entrada dual) Saturar Información de la pantalla Refresh rate number Reiniciar Transparencia Salida
Todas las specifications están susjetas a Cambios sin avis previo.

Puede encontrar manuales y otros documentos para su producto de Acer en el sitio web oficial de asistencia de Acer. *El consumo de energía anual se calcula a partir del consumo de energía típico de 4 horas al día, los 365 días del año.

Guía de inicio rápido del monitor LCD Acer (QSG)

*El consumo de energía anual se calcula con base en el consumo de energía normal por 4 horas por día, 365 días por año.

Короткий посібник з використання РК-монітора Acer (QSG)

Важлива інформація з безпеки

Ybaxho npoHTaTe noaHdani daJI iNCTpykuii.

1. YnueHn eKpaHa PK-MoHITopa: nepeBipTe, nM MoHITop npn3NaHeNo dny po60Tu B mepexi 3mHoro cTpyM, y o y BauiMiCueBOcTi.

BumkhItb PK-MOHITop Ta BiD'cHaHte Ka6eNb XmNBneHHra. - P03nllitb Hepo3HHHn 3ac6 dnyuHHeHa raHvipky aKypaTHo noHCTtB ekpaH. - HIKOJIH HE PO3IIIOHTE TA HE IPOJNAITE PIINHY B63IOCEPEDHB0 HA EKPAH ABO KOPNUC. -ДЛЯ KOPNYCУ ABO PK-DINCSJIЯ HE BVKOPNCTOBYI TE OUCHNIK HA OCHOBI AMIAKY ABO CПИPTY. - Acer He Hece BiINOBiDaNbHocTi 3a NnIKoDxKeHHy Upe3 3acTOcYBaHH OCHNkIB, IIO MiTAYb AMiak aO bO cInpt.

2.He cTabe PK-MoHITop 6iNa BIKha. Doo, BONora a60 coHanyI npomeHi moKyb CnBHO noKoHTN Ioro. 3. He TnCHiTb Ha PK-ekpaH. HAdMpHn TnCK MoKe nOwKoDHTn DcNJIeJ. 4. He 3HIMaTe KpUuKy Ta He o6CnyroBye Tce nprictpi camoctiHIO. ByIb-ake 6cbnyroBaHnMa EBCHOyBAtn yNOBHOBAKeHH Ncuaianl. 5. 36epiraTe PK-MOHITop y KIMATI 3a TMEPepaTpy BID-20°do 60°C. 36epiraHnPK-MOHITop 3a HIOI TMEpapTpy, HIX ZA, MOKe cnpuHHN IHO NPOIKODKHeHH. 6. Heraio BoiEaHaiTe MOHITOp BiE eNekTpOmepeXi Ta BnKnUte yNOBHOBaKeHOrO CneiaJIcTa 3a ONuCAHIX HnKHe OcbTaNH.

• Ka6enb nepeaui CnHaiB iD MOHITopa do KOMN'IOTEPA 3HOCINBCa a6o noUKoJKeHH. Ha PK-MOHITop po3nIa7e piDHa a6o noTpanNB doU.
• PK-MoHiTop a60 Kopnyc noIkoJKeHo.

Пи徳ЕднаннЯ MOHITOPAdo OCHOBNI

1. BnMItb MOHiTOp 3 ynaKOBKn. 2.Пд'энайтпдставкdo осови (ДЯ Deякх Mоден).
2. Поверніт b 3a罗马尼亚共和国 CTPIKHO, UOБ 3aФICKYBATN. OCHOBY MAE 6bTN 3aФICKOBAHO Na iDCTABU (ДЯ Deякх MОдел).
3. Pnikpinitb OCHOBy Do NiCTabKN, NOBepTaOuN TBnHT 3a DOnOMORoCneuaIbHOrO IHCTpyMeNTa a6o MoHeTn (dna Deeknx MoeJeNe).

Пи'd'эннэг MOHITopa Do KOMn'tepa

1. BümMKHItb MoHiTOP Ta BImMtB Ka6eB JxNBLHeHHa KOMN'ITopeA.
2. 2-1Пд'снайткабелHDMI

a. IpepeipTe, uM MoHITop Ta KOMn'HTep BUMKHEHO. b.Пд'една Te Ka6eJb HDMI Do KOMn'IoTepa.

2-2ПiД'ЕнайтЕ Кавел DP

a. Conecte el monitor a la computadora. b. Conecte el cable al puerto de la computadora.

Declaración de conformidad

Nosotros,

Acer Incorporated

Declaramos bajo nuestra propia responsabilidad que el producto:

Producto: Monitor LCD

Nombre comercial: Acer

Número de modelo: XB271HU

Número SKU: XB271HU xxxxxx

("x" = 0 - 9, a - z, A - Z o espacio)

Al que hace referencia esta declaración es conforme con el estándar relevante o con otros documentos de estandarización:

EN55022:2010 Clase B; EN55024:2010 EN61000-3-2:2006+A1:2009+A2:2009, Clase D EN61000-3-3:2008 EN60950-1:2006/A11:2009/A1:2010+A12:2011 - Reglamento (CE) n.° 1275/2008; EN 50564:2011; IEC 62301:2011 EN50581:2012

Por la presente declaramos que este producto cumple con los requisitos y las disposiciones relevantes de la Directiva 2004/108/CE sobre CEM, la Directiva 2006/95/CE sobre la baja tensión, la Directiva RoHS 2011/65/UE y la Directiva 2009/125/CE por la que se instaura un marco para el establecimiento de los requisitos de diseño ecológico aplicables a productos relacionados con la energía.

Año para empezar a colocar el marcado CE: 2015.
