Produkttyp	Spelskärm
Märke	ACER
Modell	XB271HU
Skärmstorlek	27 tum (69 cm)
Panelteknik	IPS (In-Plane Switching)
Native upplösning	2560 x 1440 pixlar
Uppdateringsfrekvens	144 Hz
Ljusstyrka	350 cd/m² (typisk)
Kontrast	1000:1
Svarstid	4 ms (grå till grå)
Betraktningsvinklar	178° horisontell / 178° vertikal (CR=10)
Anslutningar	1 x HDMI, 1 x DisplayPort, 4 x USB 3.0, ljuduttag
Inbyggda högtalare	2 x 2 W (tillval)
Strömförbrukning (på)	32,02 W (typisk)
Strömförbrukning (standby)	0,47 W (typisk)
Strömförsörjning	100-240 V, 50/60 Hz
Fotjusteringar	Lutning -5° till +35°, rotation -30° till +30°, höjd 0-150 mm, pivot -90° till 90°
Nettovikt	8,0 kg
Mått (B x H x D)	611,6 x 400,8 ~ 550,8 x 268,4 mm
Skötsel av skärmen	Använd en mjuk, icke-slipande trasa; spreja aldrig vätska direkt på skärmen
Säkerhetsanvisningar	Utsätt inte för regn, fukt eller direkt solljus; öppna inte höljet
Reservdelar finns tillgängliga	Avtagbar fot, strömkabel, HDMI- och DP-kablar (medföljer)
Energiklass	B
Standarder	CE, FCC (klass B), ICES-003, NMB-003

Vanliga frågor - XB271HU ACER

Hur rengör jag skärmen på Acer XB271HU?

Stäng av monitorn och koppla bort strömkabeln. Spraya ett lösningsmedelsfritt rengöringsmedel på en mjuk trasa och torka försiktigt skärmen. Spreja aldrig vätska direkt på skärmen eller höljet och undvik produkter som innehåller ammoniak eller alkohol.

Hur justerar jag skärmens höjd?

Foten tillåter höjdjustering från 0 till 150 mm. Ta ett fast grepp om skärmen vid kanterna och tryck vertikalt uppåt eller nedåt. Rörelsen är smidig och kräver inga verktyg.

Hur byter jag videoingångskälla?

Tryck på knappen Input på monitorns baksida. En skärmmeny visas som gör att du kan växla mellan HDMI- och DisplayPort-källorna. Bekräfta ditt val genom att trycka igen.

Hur aktiverar jag G-Sync-funktionen?

Anslut din kompatibla PC via en DisplayPort-kabel. Öppna NVIDIA Kontrollpanel, aktivera G-Sync i fliken 'G-Sync'. Se till att monitorns uppdateringsfrekvens är inställd på 144 Hz.

Vilken är den maximala upplösningen och uppdateringsfrekvensen?

Den maximala upplösningen är 2560 x 1440 pixlar (WQHD) och uppdateringsfrekvensen kan nå 144 Hz, idealiskt för konkurrenskraftiga spel.

Har monitorn inbyggda högtalare?

Vissa modeller har inbyggda stereohögtalare på 2 x 2 W (tillval). Kontrollera om det finns ett ljudgaller på baksidan. Hörlursuttaget finns också.

Hur monterar jag skärmen på en VESA-arm?

Ta bort foten genom att skruva loss fästskruven. Baksidan är kompatibel med VESA-standarden 100 x 100 mm. Använd lämpliga skruvar som medföljer väggfästet eller den artikulerade armen.

Vad gör jag om skärmen förblir svart och strömindikatorn blinkar?

Kontrollera att strömkabeln är ordentligt ansluten och att vägguttaget fungerar. Prova en annan videokabel (HDMI eller DP) och se till att datorn är påslagen. Om problemet kvarstår, kontakta Acers tekniska support.

Hur återställer jag fabriksinställningarna?

Tryck på knappen Menu för att öppna OSD, navigera till alternativet Återställ eller Avsluta (beroende på firmware). Bekräfta för att återställa alla inställningar till standardvärden.

Vad är strömförbrukningen i standby?

I standby-läge är den typiska förbrukningen 0,47 W. För att spara mer, använd funktionen 'USB-laddning i avstängt läge' eller koppla bort enheten när den inte används.

BRUKSANVISNING XB271HU ACER

Snabbguide till LCD-skärm från Acer (QSG)

Läs igenom följande anvisningar noga.

1. Så här rengör du LCD-skärmen: Se till att skärmen har rätt elektrisk märkning för din region.
2. Stäng av LCD-skärmen och dra ur nätsladden. Spruta rengöringsmedel (inte lösningsmedel) på en trasa och rengör skärmen försiktigt.
3. SPRUTA ELLER HÄLL ALDRIG VÄTSKA DIREKT PÅ SKÄRMEN ELLER HÖLJET. ANVÄND INTE AMMONIAK- ELLER ALKOHOLBASERADE RENGÖRINGSMEDEL PÅ LCD-SKÄRMEN ELLER HÖLJET.
4. Acer ansvarar inte för skador som uppstått till följd av användning av ammoniak- eller alkoholbaserade rengöringsmedel.
5. Placera inte LCD-skärmen nära ett fönster. Om skärmen utsätts för regn, fukt eller solljus kan det orsaka allvarliga skador på den.
6. Tryck inte på LCD-skärmen. Hårt tryck kan orsaka permanenta skador på skärmen.
7. Ta inte av höljet och försök inte att själv utföra service på enheten. En behörig tekniker bör utföra alla typer av servicearbete.
8. Placera LCD-skärmen i ett rum som har en temperatur på mellan -20° och 60°C. Om temperaturen ligger utanför det här intervallet kan permanenta skador uppstå på LCD-skärmen.
9. Koppla bort skärmen omedelbart och ring en behörig tekniker i följande fall:
10. Om signalkabeln mellan skärm och dator är nött eller skadad.
11. Om vätska spillts på LCD-skärmen eller om skärmen utsätts för regn.
12. Om skador uppstått på LCD-skärmen eller höljet.

Så här ansluter du skärmen till basen

1. Ta ut skärmen ur förpackningen.
2. Anslut stativet till basen. (endast utvalda modeller)
3. Lås fast genom att vrida medurs. Se till att basen är fastlåst i stativet. (endast utvalda modeller)
4. Fäst basen vid stativet genom att skruva med lämpligt verktyg eller mynt. (endast utvalda modeller)

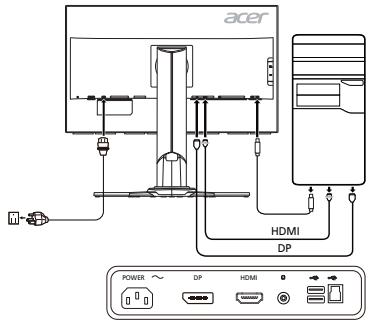

Ansluta skärmen till en dator

1. Stäng av skärmen och koppla bort datorns nätsladd.
2. 2-1 Anslut HDMI-kabeln

a. Se till att både skärmen och datorn är avstängda. b. Anslut HDMI-kabeln till datorn.

2-2 Anslut DP-kabeln

a. Se till att både skärmen och datorn är avstängda. b. Anslut DP-kabeln till datorn.

1. Anslut ljudkabeln. (Tillval)
2. Sätt i skärmens nätsladd i nätporten på skärmens baksida.
3. Anslut datorns och skärmens nätsladdar till ett eluttag i närheten.
4. Aktivera/inaktivera funktionen för USB-laddning utan ström med PÅ/AV (ON/OFF).

Externa kontroller

Nr.	Symbol	Artikel	Beskrivning
1, 2	◎	Strömknapp/indikator	Sätter på/stänger av skärmen. Blå betyder att strömmen är på. Gul betyder standbyläge/strömsparläge.
3	◎	OSD-funktioner	Tryck på den här knappen om du vill visa OSD. Tryck en,gäng till om du vill ange ett val i OSD.
4	Input	Indataknapp	Tryck För att växla mellan indatakällor.
5	◎+	Volymknapp	Tryck För att aktivera volymskalan.
6	◎	OD	Tryck på knappen om du vill aktivera OD-funktionen, och ställ in den på antingen Normal-eller Extrem-länge. Om OSD-funktionenaryl aktiv trycker du på den for att góra ett val.
7	◎	Spelläge	Tryck För att aktivera spelläget.

Föreskrifter och säkerhetsanmärkningar

FCC-meddelande

Denna utrustning har testats och befunnits uppfylla gränsvärdena för en digital klass B-enhet enligt avsnitt 15 av FCC:s föreskrifter. Dessa gränsvärden är utformade för att ge ett rimligt skydd mot skadliga störningar vid installation i bostäder. Denna utrustning alstrar, använder och kan utstråla radiofrekvensenergi och kan därför orsaka skadliga störningar på radiokommunikation om den inte installeras och används i enlighet med instruktionerna.

Det går dock inte att ge några garantier för att störningar inte kommer att uppstå i en viss installation. Om utrustningen orsakar skadliga störningar på radio- eller TV-mottagning, vilket kan upptäckas när utrustningen startas och stängs av, uppmanas användaren att försöka korrigera störningen genom en eller flera av följande åtgärder:

Rikta om eller placera om mottagarantennen. - Öka avståndet mellan enheten och mottagaren. - Anslut enheten till ett uttag i en annan krets än den som mottagaren är ansluten till. - Kontakta återförsäljaren eller en erfaren radio/TV-tekniker för hjälp.

CE-försäkran om överensstämmelse

Acer Inc. intygar härmed att denna LCD-skärm uppfyller erforderliga krav och andra relevanta villkor i EMC-direktivet 2004/108/EG, lågspänningsdirektivet 2006/95/EG, RoHS-direktivet 2011/65/EU och direktiv 2009/125/EG om upprättandet av en ram för att fastställa krav på ekodesign för energirelaterade produkter.

Observera:

För att förhindra skador på bildskärmen bör du inte lyfta bildskärmen i basen.

Observera: Skärmade kablar

Alla anslutningar till andra datorenheter måste ske med skärmade kablar för att EMC-föreskrifterna ska uppfyllas.

Observera: Kringutrustning

Endast kringutrustning (in-/utgångsenheter, terminaler, skrivare osv.) som har certifierats för efterlevnad av klass B-värden får anslutas till den här utrustningen. Användning tillsammans med icke-certifierad kringutrustning leder sannolikt till störningar av radio- och TV-mottagning.

Varning

Ändringar eller modifieringar som inte uttryckligen godkänts av tillverkaren kan annullera användarens befogenhet, som medges av FCC (Federal Communications Commission), att använda den här produkten.

Användningsvillkor

Den här enheten uppfyller kraven i avsnitt 15 av FCC:s föreskrifter. Användningen lyder under följande två villkor: (1) den här enheten får inte orsaka skadlig störning, och (2) den här enheten måste tåla eventuella störningar som tas emot, inklusive störningar som kan orsaka oönskad funktionalitet.

Observera: Användare i Kanada

Den här digitala klass B-enheten uppfyller kraven i kanadensiska ICES-003.

Hantering av uttjänt utrustning för privathushåll i EU

Den här symbolen på produkten eller dess förpackning anger att det inte är tillåtet att slänga den här produkten tillsammans med hushållsavfall. I stället är det ditt ansvar att kassera uttjänt utrustning genom att överlämna den till en återvinningscentral för elektriskt och elektroniskt avfall. Genom separat insamling och återvinning av din uttjänta utrustning vid kassering bidrar du till att bevara naturens resurser och se till att utrustningen återvinns på ett sätt som värnar om människans hälsa och miljön. Om du vill ha mer information om var du kan lämna din uttjänta utrustning till återvinning kan du kontakta kommunen, ditt avfallshanteringsföretag eller affären där du köpte produkten.

SPECIFIKATION

LCD-skärnm	Teknik	TFT LCD-färgskärnm
	Storlek	27"W (69 cm)
	Pixelavständ	0,2331 mm (H) x 0,2331 mm (V)
	Ljusstyrika	350 cd/m2(typisk)
	Kontrast	1000:1
	Betraktningsvinkel	178° (H) 178° (V) (CR=10)
	Responsid	4 ms (G till G)
	Paneltyp	In-Plane Switching (IPS)
	Video	R, G, B, analogt gränssnitt
	H-frekvens	30–209 kHz
	V-frekvens	24–144 Hz
Skärmfärger		16,7 miljoner
Pixelfrekvens		570 MHz
Högsta upplösning		2560 x 1440 vid 144 Hz
Plug & Play		VESA DDCCI/DDC2B
Energieeffektivitetsklass		B
*Arlig energiförbrukning		60 (kWh) (för modeller med HDMI-ingäng)
Energiförbrukning(vid 200 cd/m2)	På-läge	32,02 W (typiskt)
	Viloläge	0,47 W (typiskt)
	Av-läge	0,43 W (typiskt)
Ingångskontakt		HDMI 19 stiftDP 20 stift
Videosignalingäng		HDMI DP
Högtalare		2 W x 2 (endast modeller med ljudingäng) (tilval)
USB		USB 3.0 x 4
Största skärstmstorlek		Horisontellt: 596,74 mmVertikalt: 335,66 mm
Strömkälla		100–240 V, 50/60 Hz
Miljöfaktorer		Temperatur vid drift: 5 °C till 35 °CTemperatur vid förvaring: -20 °C till 60 °CFuktighet vid drift: 10 % till 85 %
Mätt		611,6 (B) x 400,8 ~ 550,8 (H) x 268,4 (D) mm
Vikt (netto)		8,0 kg (netto)
Mekaniska specificationner		Lutting: -5° till +35° (endast vid elevationsvinkelns högsta punkt kan en bakåltluting på35 grader uppnäs)Vridning: -30° till +30°Höjdjustering: 0 mm till 150 mmPivotering: -90° till 90°Avtagbart fotstativ: Ja (avtagbart fotstativ med skruvkoppling)
Externala kontROLLER	Reglage/knappar	Strömknapp VolymMENY/RETUR ODIndata Spelläge
	Funktioner	Krontrat SiktningspunktLjusstyrika OD6-axlad fãgmättnad DTS (utvalda modeller)Fängtemperatur ULMBBlätt lius SnabbstarteColor SpellägeGamma USB-laddning utan strömAdaptive Contrast SpraktivDark Boost OSD-timeoutsRGB-lage Val av ingänge signal (endast modeller med Dualingäng)Fãgmättnad SkärminformationRefresh rate number ÅterställTransparens Avsluta
Alla specificationer kanalandsutan foregånde meddelande.

På Acers officiella supportwebbplats hittar du handböcker och andra dokument för din Acer-produkt.

*Den årliga energiförbrukningen beräknas utifrån en typisk strömförbrukning i 4 timmar per dag, 365 dagar per år.

Produkt: LCD-Monitor

Markenname: Acer

Modellnummer: XB271HU
