XB271HU - Spillskjerm ACER - Gratis bruksanvisning og manual

Produkttype	Spillskjerm
Merke	ACER
Modell	XB271HU
Skjermstørrelse	27 tommer (69 cm)
Panelteknologi	IPS (In-Plane Switching)
Oppløsning	2560 x 1440 piksler
Oppdateringsfrekvens	144 Hz
Lysstyrke	350 cd/m² (typisk)
Kontrast	1000:1
Responstid	4 ms (grå til grå)
Betraktningsvinkler	178° horisontal / 178° vertikal (CR=10)
Tilkoblinger	1 x HDMI, 1 x DisplayPort, 4 x USB 3.0, lydkontakt
Innebygde høyttalere	2 x 2 W (valgfrie)
Strømforbruk (på)	32,02 W (typisk)
Strømforbruk (hvilemodus)	0,47 W (typisk)
Strømforsyning	100-240 V, 50/60 Hz
Stativinnstillinger	Vipp -5° til +35°, rotasjon -30° til +30°, høyde 0-150 mm, pivot -90° til 90°
Nettovekt	8,0 kg
Mål (B x H x D)	611,6 x 400,8 ~ 550,8 x 268,4 mm
Vedlikehold av skjerm	Bruk en myk, ikke-slipende klut; spray aldri væske direkte på skjermen
Sikkerhetsinstruksjoner	Ikke utsett for regn, fuktighet eller direkte sollys; ikke åpne kabinettet
Tilgjengelige reservedeler	Avtakbart stativ, strømkabel, HDMI- og DP-kabler (medfølger)
Energiklasse	B
Standarder	CE, FCC (klasse B), ICES-003, NMB-003

Ofte stilte spørsmål - XB271HU ACER

Hvordan rengjøre skjermen på Acer XB271HU?

Slå av skjermen og koble fra strømledningen. Spray et løsemiddelfritt rengjøringsmiddel på en myk klut, og tørk deretter skjermen forsiktig. Spray aldri væske direkte på skjermen eller kabinettet og unngå produkter som inneholder ammoniakk eller alkohol.

Hvordan justere skjermhøyden?

Stativet lar deg justere høyden fra 0 til 150 mm. Ta godt tak i skjermens kanter og trykk vertikalt opp eller ned. Bevegelsen er jevn og krever ikke verktøy.

Hvordan endre videokilde?

Trykk på Input-knappen på baksiden av skjermen. En meny vises på skjermen, hvor du kan bytte mellom HDMI- og DisplayPort-kilder. Bekreft valget ved å trykke igjen.

Hvordan aktivere G-Sync?

Koble den kompatible PC-en via en DisplayPort-kabel. Åpne NVIDIA-kontrollpanelet, aktiver G-Sync under fanen 'G-Sync'. Kontroller at skjermens oppdateringsfrekvens er satt til 144 Hz.

Hva er maksimal oppløsning og oppdateringsfrekvens?

Maksimal oppløsning er 2560 x 1440 piksler (WQHD) og oppdateringsfrekvensen kan nå 144 Hz, ideelt for konkurransespill.

Har skjermen innebygde høyttalere?

Noen modeller har stereohøyttalere på 2 x 2 W (valgfrie). Se etter en høyttalergitter på baksiden. Hodetelefonutgang er også tilgjengelig.

Hvordan montere skjermen på en VESA-arm?

Fjern stativet ved å skru av festeskruen. Baksiden er kompatibel med VESA 100 x 100 mm standard. Bruk passende skruer som følger med veggfeste eller svingarm.

Hva gjør jeg hvis skjermen forblir svart og strømlampen blinker?

Kontroller at strømledningen er godt tilkoblet og at stikkontakten fungerer. Prøv en annen videokabel (HDMI eller DP) og forsikre deg om at datamaskinen er på. Hvis problemet vedvarer, kontakt Acer teknisk støtte.

Hvordan tilbakestille til fabrikkinnstillinger?

Trykk på Menu-knappen for å åpne OSD, naviger til alternativet Restaurer eller Avslutt (avhengig av fastvare). Bekreft for å tilbakestille alle innstillinger til standardverdier.

Hva er strømforbruket i hvilemodus?

I hvilemodus er typisk forbruk 0,47 W. For å spare mer, bruk 'USB-lading ved avslått' eller koble fra enheten når den ikke er i bruk.

BRUKSANVISNING XB271HU ACER

Viktige sikkerhetsanvisninger

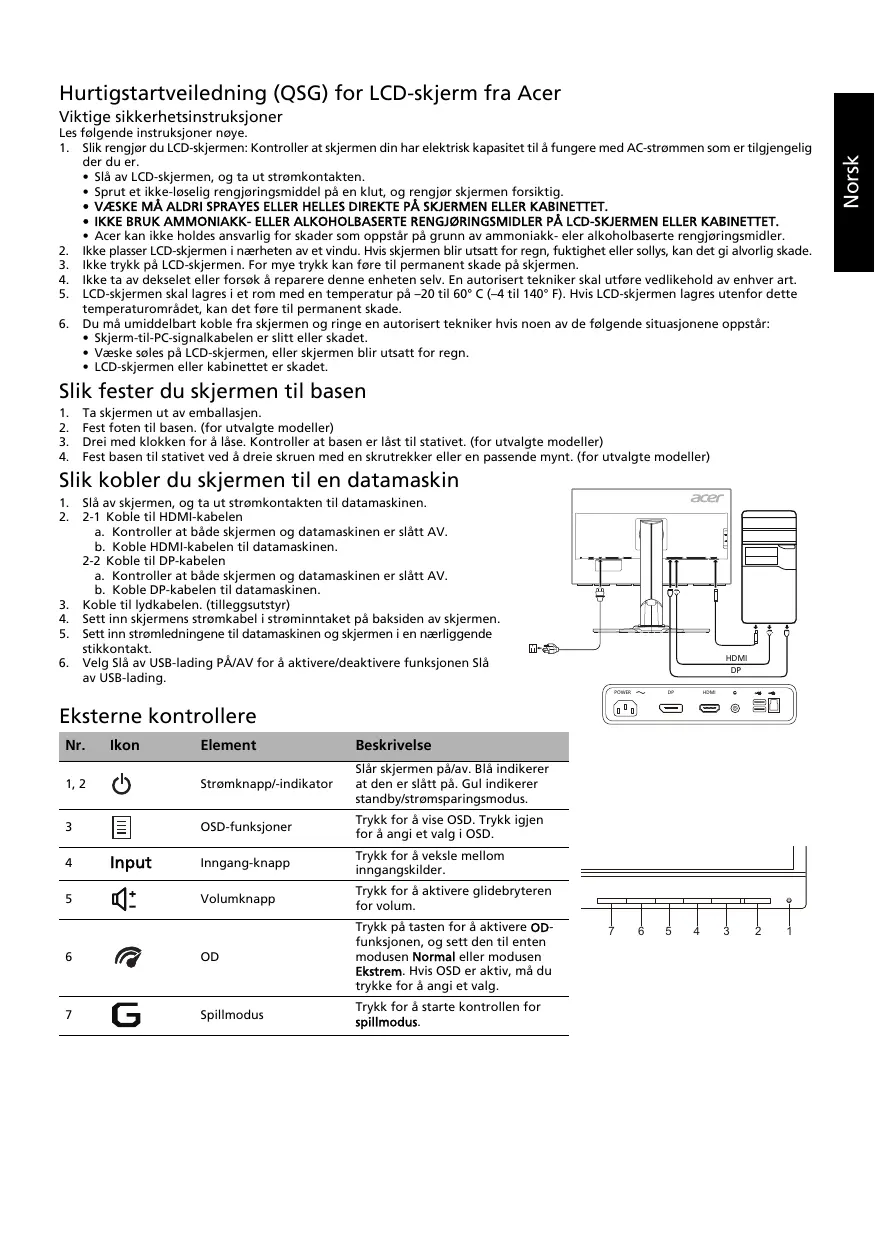

Hurtigstartveiledning (QSG) for LCD-skjerm fra Acer

Viktige sikkerhetsinstruksjoner

Les følgende instruksjoner nøye.

1. Slik rengjør du LCD-skjermen: Kontroller at skjermen din har elektrisk kapasitet til å fungere med AC-strømmen som er tilgjengelig der du er.
2. Slå av LCD-skjermen, og ta ut strømkontakten. Sprut et ikke-løselig rengjøringsmiddel på en klut, og rengjør skjermen forsiktig. VÆSKE MÅ ALDRI SPRØYTES ELLER HELLES DIREKTE PÅ SKJERMEN ELLER KABINETTET.
3. IKKE BRUK AMMONIAKK- ELLER ALKOHOLBASERTE RENGJØRINGSMIDLER PÅ LCD-SKJERMEN ELLER KABINETTET.
4. Acer kan ikke holdes ansvarlig for skader som oppstår på grunn av ammoniakk- eller alkoholbaserte rengjøringsmidler.
5. Ikke plasser LCD-skjermen i nærheten av et vindu. Hvis skjermen blir utsatt for regn, fuktighet eller sollys, kan det gi alvorlig skade.
6. Ikke trykk på LCD-skjermen. For mye trykk kan føre til permanent skade på skjermen.
7. Ikke ta av dekselet eller forsøk å reparere denne enheten selv. En autorisert tekniker skal utføre vedlikehold av enhver art.
8. LCD-skjermen skal lagres i et rom med en temperatur på -20 til 60 °C (-4 til 140 °F). Hvis LCD-skjermen lagres utenfor dette temperaturområdet, kan det føre til permanent skade.
9. Du må umiddelbart koble fra skjermen og ringe en autorisert tekniker hvis noen av de følgende situasjonene oppstår:
10. Skjerm-til-PC-signalkabelen er slitt eller skadet. Væske søles på LCD-skjermen, eller skjermen blir utsatt for regn.
11. LCD-skjermen eller kabinettet er skadet.

Slik fester du skjermen til basen

1. Ta skjermen ut av emballasjen.
2. Fest foten til basen. (for utvalgte modeller)
3. Drei med klokken for å låse. Kontroller at basen er låst til stativet. (for utvalgte modeller)
4. Fest basen til stativet ved å dreie skruen med en skrutrekker eller en passende mynt. (for utvalgte modeller)

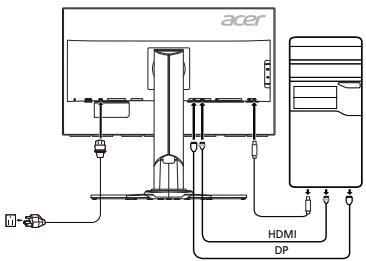

Slik kobler du skjermen til en datamaskin

1. Slå av skjermen, og ta ut strømkontakten til datamaskinen.
2. 2-1 Koble til HDMI-kabelen

a. Kontroller at både skjermen og datamaskinen er slått AV. b. Koble HDMI-kabelen til datamaskinen.

2-2 Koble til DP-kabelen a. Kontroller at både skjermen og datamaskinen er slått AV. b. Koble DP-kabelen til datamaskinen.

1. Koble til lydkabelen. (tilleggsutstyr)
2. Sett inn skjermens strømkabel i strøminntaket på baksiden av skjermen.
3. Sett inn strømledningene til datamaskinen og skjermen i en nærliggende stikkontakt.
4. Velg Slå av USB-lading PÅ/AV for å aktivere/deaktivere funksjonen Slå av USB-lading.

Eksterne kontrollere

Nr.	Ikon	Element	Beskrivelse
1, 2	#	Strømknapp/-indikator	Slår skjermen på/av. Blå indikerer at den er slätt p. Gul indikerer standby/strømsparingsmodus.
3	#	OSD-funksjoner	Trykk for Å vise OSD. Trykk igjen for Å angi et valg i OSD.
4	Input	Inngang-knapp	Trykk for Å veksle mellom inngangskilder.
5	+	Volumknapp	Trykk for Å aktivere glodebryteren for volum.
6	#	OD	Trykk på tasten for Å aktivere OD-funksjønen, og sett den til enten modusen Normal eller modusen Ekstrem. Hvis OSD er aktiv, på du trykke for Å angi et valg.
7	G	Spillmodus	Trykk for Å starte kontrollen for spillmodus.

Forskrifter og sikkerhetsmerknader

FCC-merknad

Denne enheten er testet og funnet å være i samsvar med grensene for klasse B, digital enhet i henhold til del 15 av FCC-reglene. Disse grensene er utformet for å gi rimelig beskyttelse mot skadelige forstyrrelser i en boliginstallasjon. Denne enheten genererer, bruker og kan utstråle radiofrekvensenergi, og hvis den ikke installeres og brukes i samsvar med instruksjonene, kan den forårsake skadelig forstyrrelse på radiokommunikasjon.

Det er imidlertid ingen garanti for at forstyrrelser ikke vil oppstå i en bestemt installasjon. Hvis denne enheten forårsaker skadelig forstyrrelse for radio- eller TV-mottak, som kan fastslås ved å slå enheten av og på, oppfordres brukeren til å prøve å korrigere forstyrrelsen med ett eller flere av følgende tiltak:

• Snu eller flytt mottakerantennen.
• Øk avstanden mellom enheten og mottakeren. Koble enheten til en stikkontakt på en annen krets enn den mottakeren er koblet til.
• Ta kontakt med forhandleren eller en erfaren radio-/TV-tekniker for å få hjelp.

CE-erklæring om samsvar

Herved erklærer Acer Inc. at denne LCD-skjermen er i samsvar med de grunnleggende kravene og øvrige relevante krav i EMC-direktiv 2004/108/EF, lavspenningsdirektivet 2006/95/EF og RoHS-direktiv 2011/65/EU og direktiv 2009/125/EF med hensyn til etablering av et rammeverk for fastsettelse av krav til miljøvennlig utforming av energirelaterte produkter.

Merknad:

For å forhindre skade på skjermen må du ikke løfte den etter skjermfoten.

Merknad: Skjermede kabler

Alle tilkoblinger til andre databehandlingsenheter må skje med skjermede kabler for å opprettholde samsvar med EMC-forskriftene.

Merknad: Perifere enheter

Bare periferutstyr (enheter for inngang/utgang, terminaler, skrivere osv.) som er sertifisert i samsvar med klasse B-grensene, kan kobles til dette utstyret. Drift med ikke-sertifisert periferutstyr vil sannsynligvis føre til forstyrrelse i radio- og TV-mottak.

Advarsel

Endringer eller modifikasjoner som ikke uttrykkelig er godkjent av produsenten, kan annullere brukerens autorisasjon, som er tildelt av Federal Communications Commission, til å bruke dette produktet.

Driftsbetingelser

Merknad: Kanadiske brukere

Avhending av brukt utstyr fra brukere i private husholdninger i EU

Dette symbolet på produktet eller på emballasjen viser at dette produktet ikke kastes sammen med annet husholdningsavfall. I stedet er det ditt ansvar å avhende utstyret ved å levere det til et innsamlingspunkt for resirkulering av elektrisk og elektronisk utstyr. Separat innsamling og gjenvinning av brukt utstyr på tidspunktet for avhending vil bidra til å bevare naturressurser og sikre at det resirkuleres på en måte som beskytter helse og miljø. Hvis du vil ha mer informasjon om hvor du kan levere utstyret for resirkulering, kan du kontakte lokale myndigheter, renovasjonstjenesten eller butikken der du kjøpte produktet.

SPESIFIKASJON

LCD-panel	Kjoresystem	TFT farge-LCD
	Storrelse	27"W (69 cm)
	Pikselmål	0,2331 mm (H) x 0,2331 mm (V)
	Lysystyrke	350 cd/m2(typisk)
	Kontrast	1000:1
	Synlig vindel	178° (H) 178° (V) (CR=10)
	Responstid	4 ms (G til G)
	Paneltype	IPS (In-Plane Switching)
	Video	R, G, B analogt grensesnitt
	H-frekvens	30–209 kHz
	V-frekvens	24–144 Hz
Visningsfarger		16,7 millionaire
Punktklokke		570 MHz
Maksimal opplösning		2560 x 1440 ved 144 Hz
Plug & Play		VESA DDCCI/DDC2B
Klasse for energiaeffektivitet		B
* Årlig energiforbuk		60 (kWh) (for modell med HDMI-inngang)
Strømforbruk (ved 200 nit)	På-modus	32,02 W (typisk)
	Hvilemodus	0,47 W (typisk)
	Av-modus	0,43 W (typisk)
Inngangskobling		HDMI, 19-pinners DP, 20-pinners
Signal for videoinngang		HDMI DP
Hoyttalere		2 W x 2 (bare modell med lydinngang) (tilleggsutstyr)
USB		USB 3.0 x 4
Maksimal skjermstørrelse		Horizontalalt: 596,74 mm Vertikalt: 335,66 mm
Strømkilde		100-240 V, 50/60 Hz
Miljomessige hensyn		Driftstemp.: 5° til 35 °C Lagringstemp.: -20° til 60 °C Driftsfuktigkeit: 10 % til 85 %
Mål		611,6 x 400,8 ~ 550,8 x 268,4 mm (B x H x D)
Vekt (n.v.)		8,0 kg (netto)
Spesifikasjoner for mekanisme		Helling: -5° til +35° (bare på det hoyeste punktet kan 35 graders helling bakover vår mulig for hoydevinkelen) Dreiemeikanisme: -30° til +30° Hoydejustering: 0 mm til 150 mm Akse: -90° til 90° Avtakbart fotstativ: Ja (avtakbart fotstativ med skruefrigjöring)
Eksterne kontrollere	Bryter/knapper	Strømkapp VOLUM MEN/Y ENTER OD Inngang Spillmodus
	Funksjoner	Krontrat Siktepunkt Lysystyrke OD Metning ved 6-akse DTS (utvalgte modeller) Fargetemperatur ULMB Blätt lys Hurtigstart eColor Spillmodus Gamma Slå av USB-lading Adaptive Contrast Spräk Dark Boost OSD-tidsavbrudd sRGB-modus Valg av insignal (bare modell med dual-inngang) Mett Visningsinformasjon Refresh rate number Tilbaskestill Gjennomsiktighet Avslutt
Alle speifikasjoner kan endres uten varsel.

Finn håndbøker og andre dokumenter for Acer-produktet ditt på den offisielle supportnettsiden for Acer.

Årlig energiforbruk er beregnet ut fra et vanlig strømforbruk på 4 timer per dag, 365 dager i året.
