MANUALE UTENTE XB271HU ACER

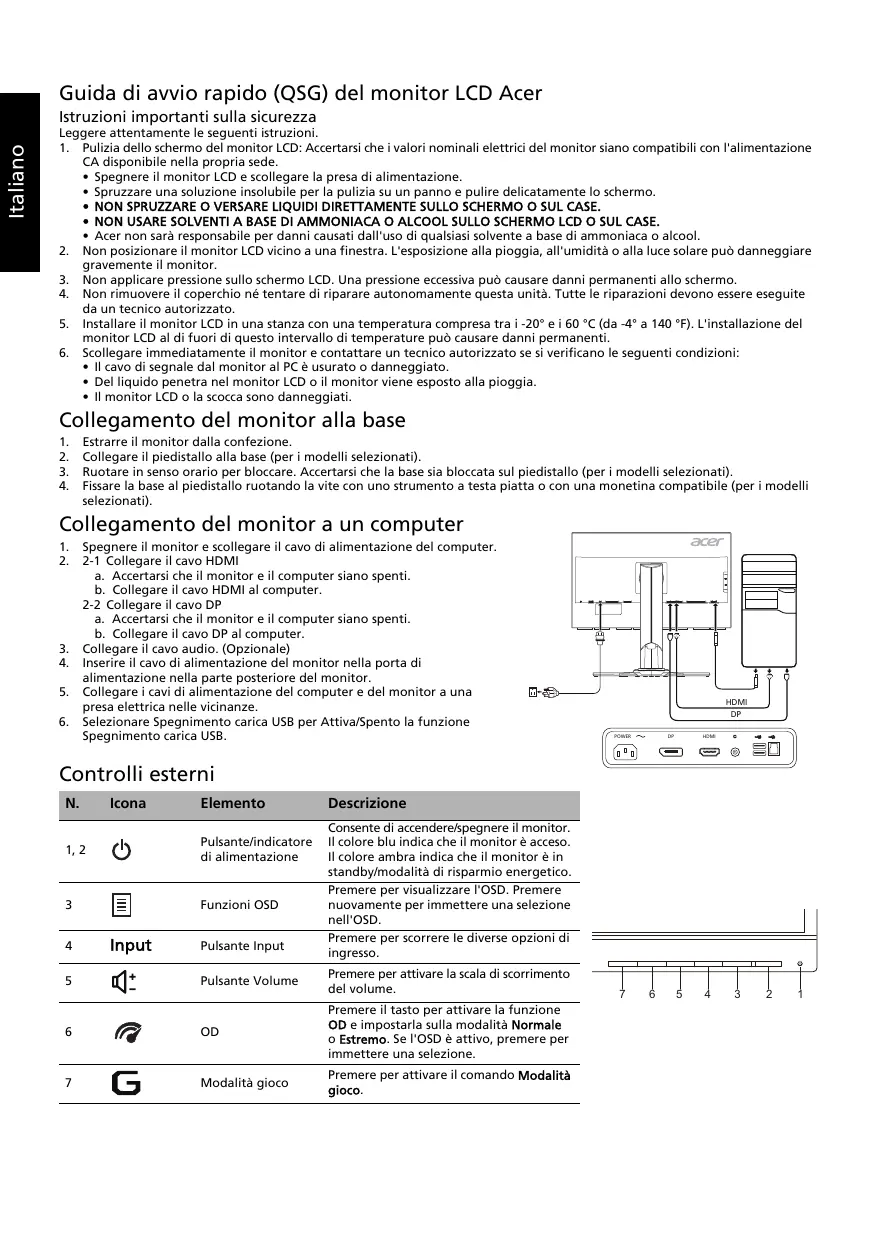

Guida di avvio rapido (QSG) del monitor LCD Acer
Istruzioni importanti sulla sicurezza
Leggere attentamente le seguenti istruzioni.
- Pulizia dello schermo del monitor LCD: Accertarsi che i valori nominali elettrici del monitor siano compatibili con l'alimentazione CA disponibile nella propria sede.
- Spegnere il monitor LCD e scollegare la presa di alimentazione. Spruzzare una soluzione non solubile per la pulizia su un panno e pulire delicatamente lo schermo.
- NON SPRUZZARE O VERSARE LIQUIDI DIRETTAMENTE SULLO SCHERMO O SUL CASE.
- NON USARE SOLVENTI A BASE DI AMMONIACA O ALCOOL SULLO SCHERMO LCD O SUL CASE.
- Acer non sarà responsabile per danni causati dall'uso di qualsiasi solvente a base di ammoniaca o alcol.
- Non posizionare il monitor LCD vicino a una finestra. L'esposizione alla pioggia, all'umidità o alla luce solare può danneggiare gravemente il monitor.
- Non applicare pressione sullo schermo LCD. Una pressione eccessiva può causare danni permanenti allo schermo.
- Non rimuovere il coperchio né tentare di riparare autonomamente questa unità. Tutte le riparazioni devono essere eseguite da un tecnico autorizzato.
- Installare il monitor LCD in una stanza con una temperatura compresa tra i -20°C e i 60°C (da -4°F a 140°F). L'installazione del monitor LCD al di fuori di questo intervallo di temperature può causare danni permanenti.
- Scollegare immediatamente il monitor e contattare un tecnico autorizzato se si verificano le seguenti condizioni:
- Il cavo di segnale dal monitor al PC è usurato o danneggiato.
- Del liquido penetra nel monitor LCD o il monitor viene esposto alla pioggia.
- Il monitor LCD o la scocca sono danneggiati.
Collegamento del monitor alla base
- Estrarre il monitor dalla confezione.
- Collegare il piedistallo alla base (per i modelli selezionati).
- Ruotare in senso orario per bloccare. Accertarsi che la base sia bloccata sul piedistallo (per i modelli selezionati).
- Fissare la base al piedistallo ruotando la vite con uno strumento a testa piatta o con una monetina compatibile (per i modelli selezionati).

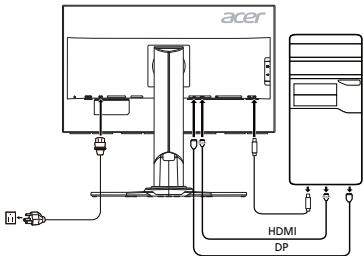

Collegamento del monitor a un computer
- Spegnere il monitor e scollegare il cavo di alimentazione del computer.
- 2-1 Collegare il cavo HDMI
a. Accertarsi che il monitor e il computer siano spenti. b. Collegare il cavo HDMI al computer.
2-2 Collegare il cavo DP a. Accertarsi che il monitor e il computer siano spenti. b. Collegare il cavo DP al computer.
- Collegare il cavo audio. (Opzionale)
- Inserire il cavo di alimentazione del monitor nella porta di alimentazione nella parte posteriore del monitor.
- Collegare i cavi di alimentazione del computer e del monitor a una presa elettrica nelle vicinanze.
- Selezionare Spegnimento carica USB per Attiva/Spento la funzione Spegnimento carica USB.
Controlli esterni
| N. | Icona | Elemento | Descrizione |
| 1, 2 | # | Pulsante/indicatore di alimentazione | Consente di accendere/speggnerile monitor. Il colore blu indica che il monitor è accesso. Il colore ambra indica che il monitor è in standby/modalità di risparmio energetico. |
| 3 | # | Funzioni OSD | Premere per visualizzare l'OSD. Premere nuovamente per immettere una selezione nell'OSD. |
| 4 | Input | Pulsante Input | Premere per scorrere le diverse opzioni di ingressso. |
| 5 | + | Pulsante Volume | Premere per attivare la Scala di scorrimento del volume. |
| 6 | # | OD | Premere il tasto per attivare la funzione OD e impostarla sulla modalità Normale o Estremo. Se l'OSD è Attivo, premere per immettere una selezione. |
| 7 | G | Modalità gioco | Premere per attivare il comando Modalità gioco. |
Norme e avvisi di sicurezza
Normative FCC
Questo dispositivo è stato testato ed è risultato conforme ai limiti stabiliti per i dispositivi digitali di Classe B, ai sensi della Parte 15 delle Normative FCC. Tali limiti sono stati stabiliti per fornire una ragionevole protezione da interferenze nocive presenti nelle installazioni residenziali. Questo dispositivo genera, utilizza e può emettere frequenze radio, e se non è installato e utilizzato secondo le istruzioni, può causare un'interferenza dannosa alle comunicazioni radio.
Tuttavia, non vi è alcuna garanzia che l'interferenza non si verifichi in particolari installazioni. Se il dispositivo causa un'interferenza dannosa alla ricezione di radio e televisioni, che può essere determinata spegnendo e accendendo il dispositivo, si prega l'utente di correggere l'interferenza applicando una o più delle seguenti misure:
Riorientare o riposizionare l'antenna di ricezione. - Aumentare la distanza tra il dispositivo e il ricevitore. - Collegare il dispositivo a una presa su un circuito diverso da quello a cui è collegato il ricevitore. Per assistenza, contattare il rivenditore o un tecnico professionista nell'ambito di radio e televisioni.
Con il presente documento, Acer Inc., dichiara che questo monitor LCD è conforme ai requisiti essenziali e ad altre normative pertinenti della Direttiva EMC 2004/108/CE, alla Direttiva sulla bassa tensione 2006/95/CE e alla Direttiva RoHS 2011/65/UE e alla Direttiva 2009/125/CE con riferimento all'istituzione di un quadro per l'elaborazione di specifiche per la progettazione ecocompatibile dei prodotti connessi al consumo energetico.
Avviso:
Per impedire danni al monitor, non sollevare il monitor per la sua base.
Avviso: Cavi schermati
Tutti i collegamenti ad altri dispositivi di elaborazione devono essere effettuati utilizzando cavi schermati per mantenere la conformità alle normative EMC.
Avviso: Dispositivi periferici
È possibile collegare a questa apparecchiatura solo le periferiche (dispositivi in ingresso/uscita, terminali, stampanti, ecc.) certificate per la conformità ai limiti della Classe B. L'uso di periferiche non certificate può causare interferenze alla ricezione di radio e TV.
Avvertenza
Eventuali modifiche o cambiamenti non espressamente approvati dal produttore potrebbero annullare l'autorità dell'utente, concessa dalla Federal Communications Commission, a utilizzare questo prodotto.
Condizioni di utilizzo
Questo dispositivo è conforme alla Parte 15 delle Normative FCC. L'utilizzo è soggetto alle seguenti due condizioni: (1) il dispositivo non deve causare interferenze dannose e (2) deve accettare tutte le interferenze ricevute, comprese quelle che possono causare un funzionamento indesiderato.
Avviso: Utenti canadesi
Questo apparecchio digitale di classe B è conforme alla normativa canadese ICES-003.
Smaltimento dei dispositivi utilizzati da parte di utenti privati nell'Unione Europea
Questo simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere smaltito insieme ai rifiuti domestici. È quindi responsabilità dell'utente smaltirlo portandolo presso un centro di raccolta autorizzato per il riciclo delle apparecchiature elettriche ed elettroniche. La raccolta differenziata e il riciclaggio di tali rifiuti provenienti da apparecchiature nel momento dello smaltimento aiuteranno a preservare le risorse naturali e garantiranno un riciclaggio adatto a proteggere il benessere dell'uomo e dell'ambiente. Per maggiori informazioni sui centri di raccolta, contattare il proprio ufficio locale, il servizio di smaltimento rifiuti o il negozio presso il quale è stato acquistato il prodotto.
SPECIFICHE
| Pannello LCD | Sistema di trasmissione | LCD a colori TFT |
| Dimensioni | 27"W (69 cm) |
| Passo del pixel | 0,2331 mm (O) x 0,2331 mm (V) |
| Luminosità | 350 cd/m2 (Tipica) |
| Contrasto | 1000:1 |
| Angolo di visualizzazione | 178° (O) 178° (V) (CR=10) |
| Tempo di risposta | 4 ms (da G a G) |
| Tipo di pannello | In-Plane Switching (IPS) |
| Video | Interfaccia analogica R, G, B |
| Frequenza O | 30 kHz - 209 kHz |
| Frequenza V | 24 - 144 Hz |
| Colori del display | 16,7 millioni |
| Dot Clock | 570 MHz |
| Risoluzione massima | 2560 x 1440 a 144 Hz |
| Plug & Play | VESA DDCCI/DDC2B |
| Classi di efficienza energetica | B |
| * Consumo energetico annuale | 60 (kWh) (per i modelli con ingresso HDMI) |
| Consumo energetico (a 200 nits) | Modalità on | 32,02 W (Tipico) |
| Modality sospensione | 0,47 W (Tipico) |
| Modalità off | 0,43 W (Tipico) |
| Connettore di ingresso | HDMI a 19 pin
DP a 20 pin |
| Segnale video in ingresso | HDMI
DP |
| Altoparlanti | 2 W x 2 (solo nei modelli con ingresso audio) (opzionale) |
| USB | USB 3.0 x 4 |
| Dimensione massiva dello schermo | Orizzontale: 596,74 mm
Verticale: 335,66 mm |
| Fonte di alimentazione | 100-240 V, 50/60 Hz |
| Considerazioni ambientali | Temperatura operative: Da 5° a 35 °C
Temperatura di stoccaggio: Da -20° a 60 °C
Umidità operative: Da 10% a 85% |
| Dimensioni | 611,6 (L) x 400,8 ~ 550,8 (A) x 268,4 (P) mm |
| Peso (peso netto) | 8,0 kg (netto) |
| Specfiche meccaniche | Inclinazione: Da -5° a +35° (inclinazione di 35 gradi solo nel punto più alto dell'angolo di elevazione)
Rotazione: Da -30° a +30°
Regolazione dell'altezza: Da 0 mm a 150 mm
Perno: Da -90° a 90°
Piedistallo scollegabile: Si (piedistallo scollegabile con rilascio della vite) |
| Controlli esterni | Switch/Pulsanti | Pulsante di alimentazione Volume
MENU/INVIO OD
Input Modalità gioco |
| Funzioni | Contrasto Punto di mira
Luminosity OD
Satur. 6assi DTS (modelli selezionati)
Temp. Colore ULMB
Spia blu Avvio rapido
eColor Modalità gioco
Gamma Spegnimento carica USB
Adaptive Contrast Lingua
Dark Boost Intervallo OSD
sRGB Mode Selezione del segnale di ingresso (solo nei modelli a doppio ingresso)
Satura Informazioni sul display
Refresh rate number Reset
Trasparenza Uscita |
| Tutte le specifiche sono soggetti a modifiche nella preavviso. |
Il manuale e altri documenti relativi al prodotto Acer sono disponibili sul sito Web di assistenza ufficiale Acer. * Il consumo energetico annuale viene calcolato utilizzando il consumo energetico tipico di 4 ore al giorno, 365 giorni all'anno.
Guida rapida per l'utente del monitor LCD Acer (QSG)
Nota: Cavi schermati
Noi,
Acer Incorporated
Dichiariamo sotto la nostra esclusiva responsabilità che il prodotto:
Prodotto: Monitor LCD
Marchio depositato: Acer
Numero del modello: XB271HU
Numero SKU: XB271HU xxxxxx
("x" = 0 ~ 9, a ~ z, A ~ Z, o vuoto)
Al quale si riferisce la presente dichiarazione è conforme ai relativi standard o ad altri documenti di standardizzazione:
EN55022:2010 Classe B; EN55024:2010 EN61000-3-2:2006+A1:2009+A2:2009, Classe D EN61000-3-3:2008 EN60950-1:2006/A11:2009/A1:2010+A12:2011 Regolamento (CE) N. 1275/2008; EN 50564:2011; IEC 62301:2011 EN50581:2012
Con la presente dichiariamo che il suddetto prodotto è conforme ai requisiti essenziali e alle altre disposizioni applicabili della Direttiva EMC 2004/108/CE, Direttiva sulla bassa tensione 2006/95/CE, Direttiva RoHS 2011/65/CE e Direttiva 2009/125/CE con riguardo allo stabilire un framework per le impostazioni dei requisiti di ecodesign per i prodotti legati all'energia.
L'anno di inizio applicato è marchiato CE 2015.
RU Jan/Responsabile senior Regolazione, Acer Inc.
Sep. 24, 2015
Data
