| Tipo de produto | Misturador profissional para materiais de construção |
| Marca | Bosch |
| Modelo | GRW 18-2 E Professional |
| Potência absorvida nominal | 1600 W |
| Potência fornecida | 1170 W |
| Velocidade em vazio (1ª velocidade) | 0 – 450 rpm |
| Velocidade em vazio (2ª velocidade) | 0 – 1050 rpm |
| Torque nominal (1ª velocidade) | 45 Nm |
| Torque nominal (2ª velocidade) | 19 Nm |
| Diâmetro máximo do misturador | 180 mm |
| Porta-ferramenta | M14 (rosca externa) |
| Peso de acordo com EPTA-Procedure 01:2014 | 7,2 kg |
| Índice de proteção | II (isolamento duplo) |
| Nível de pressão sonora | 91 dB(A) |
| Nível de potência sonora | 102 dB(A) |
| Vibrações (ah) | 3,5 m/s² (incerteza K = 1,5 m/s²) |
| Alimentação | 230 V ~, 50/60 Hz |
| Funções principais | 2 velocidades mecânicas, variador eletrônico de velocidade, travamento de acionamento |
| Manutenção e limpeza | Limpar as fendas de ventilação, desconectar a tomada antes de qualquer manutenção |
| Segurança | Isolamento duplo, disjuntor, travamento do interruptor |
| Peças de reposição e reparabilidade | Serviço pós-venda Bosch, peças de reposição disponíveis em www.bosch-pt.com |
| Informações gerais | Uso conforme: mistura de argamassas, revestimentos, colas, tintas sem solvente |
Perguntas frequentes - GRW 18-2 E Professional BOSCH
Perguntas dos utilizadores sobre GRW 18-2 E Professional BOSCH
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Robot de cozinha em formato PDF gratuitamente! Encontre o seu manual GRW 18-2 E Professional - BOSCH e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. GRW 18-2 E Professional da marca BOSCH.
MANUAL DE UTILIZADOR GRW 18-2 E Professional BOSCH
Português ...... Página 23
Italiano ...... Pagina 28
Nederlands......Pagina 33
Dansk ...... Side 38
Instruções de segurança
Instruções gerais de segurança para ferramentas eléctricas
AVISO
Devem ser lidas todas as indicações de segurança,
24 | Português
instruções, ilustrações e especificações desta ferramenta eléctrica. O desrespeito das instruções apresentadas abaixo poderá resultar em choque eléctrico, incêndio e/ou ferimentos graves.
Guarde bem todas as advertências e instruções para futura referência.
O termo "ferramenta eléctrica" utilizado a seguir nas indicações de advertência, refere-se a ferramentas eléctricas operadas com corrente de rede (com cabo de rede) e a ferramentas eléctricas operadas com acumulador (sem cabo de rede).
Segurança da área de trabalho
Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes.
- Não trabalhar com a ferramenta eléctrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas eléctricas produzem faíscas, que podem inflamar pós ou vapores.
▶ Manter crianças e outras pessoas afastadas da ferramenta eléctrica durante a utilização. No caso de distracção é possível que perca o controlo sobre o aparelho.
Segurança eléctrica
A ficha de conexão da ferramenta eléctrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilizar uma ficha de adaptação junto com ferramentas eléctricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque eléctrico.
Evitar que o corpo possa entrar em contacto com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado devido a choque eléctrico, se o corpo estiver ligado à terra.
▶ Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta eléctrica aumenta o risco de choque eléctrico.
- Não deverá utilizar o cabo para outras finalidades. Nunca utilizar o cabo para transportar a ferramenta eléctrica, para pendurá-la, nem para puxar a ficha da tomada. Manter o cabo afastado do calor, do óleo, de arestas afiadas ou de peças em movimento. Cabos danificados ou emaranhados aumentam o risco de um choque eléctrico.
Se trabalhar com uma ferramenta eléctrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um choque eléctrico.
Se não for possível evitar o funcionamento da ferramenta eléctrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque eléctrico.
Segurança de pessoas
Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta eléctrica. Não utilizar uma ferramenta eléctrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta eléctrica, pode levar a lesões graves.
▶ Utilizar equipamento de protecção individual. Utilizar sempre óculos de protecção. A utilização de equipamento de protecção pessoal, como máscara de protecção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auricular, de acordo com o tipo e aplicação da ferramenta eléctrica, reduz o risco de lesões.
Evitar uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta eléctrica esteja desligada, antes de conectá-la à alimentação de rede e/ou ao acumulador, antes de levantá-la ou de transportá-la. Se tiver o dedo no interruptor ao transportar a ferramenta eléctrica ou se o aparelho for conectado à alimentação de rede enquanto estiver ligado, poderão ocorrer acidentes.
▶ Remover ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta eléctrica. Uma ferramenta ou chave que se encontre numa parte do aparelho em movimento pode levar a lesões.
Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta eléctrica em situações inesperadas.
Usar roupa apropriada. Não usar roupa larga nem jóias. Mantenha os cabelos e roupas afastados de peças em movimento. Roupas frouxas, cabelos longos ou jóias podem ser agarrados por peças em movimento.
Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e utilizados correctamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó.
- Não deixe que a familiaridade resultante de uma utilização frequente de ferramentas permita que você se torne complacente e ignore os princípios de segurança da ferramenta. Uma acção descuidada pode causar ferimentos graves numa fracção de segundo.
Utilização e manuseio cuidadoso de ferramentas eléctricas
▶ Não sobrecarregue a ferramenta eléctrica. Utilize a ferramenta eléctrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta eléctrica apropriada na área de potência indicada.
▶ Não utilizar uma ferramenta eléctrica com um interruptor defeituoso. Uma ferramenta eléctrica que não pode mais ser ligada nem desligada, é perigosa e deve ser reparada.
Puxar a ficha da tomada e/ou remover o acumulador, se amovível, antes de executar ajustes na ferramenta eléctrica, de substituir acessórios ou de guardar as
ferramentas eléctricas. Esta medida de segurança evita o arranque involuntário da ferramenta eléctrica.
▶ Guardar ferramentas eléctricas não utilizadas fora do alcance de crianças e não permitir que as pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções utilizem o aparelho.
Ferramentas eléctricas são perigosas se forem utilizadas por pessoas inexperientes.
Tratar a ferramenta eléctrica e os acessórios com cuidado. Controlar se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta eléctrica. Permitir que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa, a manutenção insuficiente de ferramentas eléctricas.
▶ Manter as ferramentas de corte afiadas e limpas.
Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade.
▶ Utilizar a ferramenta eléctrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considerar as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas eléctricas para outras tarefas a não ser as aplicações previstas, pode levar a situações perigosas.
Mantenha os punhos e as superfícies de agarrar secas, limpas e livres de óleo e massa consistente. Punhos e superfícies de agarrar escorregadias não permitem o manuseio e controle seguros da ferramenta em situações inesperadas.
Serviço
Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho.
Indicações de seguranças para misturadores
▶ Segure a ferramenta com ambas as mãos nas respetivas pegas. A perda de controlo pode resultar em ferimentos pessoais.
Assegure uma ventilação suficiente ao misturar materiais inflamáveis para evitar uma atmosfera perigosa. O vapor que se forma pode ser inalado ou ser inflamado pelas faíscas que a ferramenta elétrica produz.
- Não misture alimentos. As ferramentas elétricas e os seus acessórios não foram concebidas para processar alimentos.
Mantenha o cabo afastado da área de trabalho. O cabo pode ficar preso na barra misturadora.
Certifique-se de que o recipiente de mistura está bem colocado numa posição firme e segura. Um recipiente que não esteja bem fixo pode mover-se inesperadamente.
▶ Certifique-se de que nenhum líquido é projetado contra a caixa da ferramenta elétrica. O líquido que
penetrou na ferramenta elétrica pode causar danos e choque elétrico.
▶ Siga as instruções e avisos sobre o material a ser misturado. O material a ser misturado pode ser nocivo.
Se a ferramenta elétrica cair no material a ser misturado, desligue imediatamente a ferramenta da rede elétrica e mande verificar a ferramenta elétrica por uma pessoa de reparação qualificada. Tocar no balde com a ferramenta ainda ligada à rede pode causar choque elétrico.
- Não meta as mãos no recipiente de mistura ou insira qualquer outro objeto nele enquanto se mistura. O contato com a barra misturadora pode causar lesões corporais graves.
Ligue e desligue a ferramenta apenas dentro do recipiente de mistura. A barra misturadora pode dobrar ou rodar de forma descontrolada.
- Não manuseie substâncias explosivas (como p. ex. solventes altamente inflamáveis). Ferramentas elétricas produzem faíscas, que podem inflamar vapores.
▶ Respeite as instruções e indicações de aviso na folha de dados de segurança (SDB) do material a misturar. O material a misturar pode ser prejudicial à saúde.
- Não utilize a ferramenta elétrica com um suporte. A ferramenta elétrica não é adequada para operação estacionária.
Descrição do produto e do serviço
Leia todas as instruções de segurança e instruções. A inobservância das instruções de segurança e das instruções pode causar choque elétrico, incêndio e/ou ferimentos graves.
Respeite as figuras na parte da frente do manual de instruções.
Utilização adequada
A ferramenta elétrica destina-se a misturar material de construção em pó como argamassa, reboco, colas, assim como tintas, vernizes e substâncias semelhantes que não contenham solventes.
Componentes ilustrados
A numeração dos componentes ilustrados refere-se à apresentação da ferramenta elétrica na página de esquemas.
(1) Seletor de velocidade (GRW 18-2 E)
(2) Bloqueio de ligação para o interruptor de ligar/desligar
(3) Interruptor de ligar/desligar
(4) Veio de acionamento
(5) Barra misturadora ^a)
26 | Português
(6) Punho (superfície do punho isolada)
a) Acessórios apresentados ou descritos não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no nosso programa de acessórios.
Dados técnicos
| Misturador GRW 12 E GRW 18-2 E | |||
| Número de produto | 3 601 AA7 0.. 3 601 AA8 0.. | ||
| Potência nominal absorvida W 1200 1600 | |||
| Potência útil W 780 1170 | |||
| Regulação mecânica da velocidade - ● | |||
| N.° de rotações em vazio | |||
| - 1.a velocidade r.p.m. 0-1000 0-450 | |||
| - 2.a velocidade r.p.m. - 0-1050 | |||
| Número de rotações nominal | |||
| - 1.a velocidade r.p.m. 0-620 0-250 | |||
| - 2.a velocidade r.p.m. - 0-580 | |||
| Binário nominal | |||
| - 1.a velocidade Nm 12 45 | |||
| - 2.a velocidade Nm - 19 | |||
| Encabadouro | M14 | M14 | |
| Diâmetro máximo da barra misturadora | mm 140 180 | ||
| Peso conforme | kg | 5,3 | 7,2 |
| EPTA-Procedure 01:2014 | |||
| Classe de proteção | ☐/II | ☐/II | |
Os dados aplicam-se a uma tensão nominal [U] de 230 V. Com tensões divergentes e em versões específicas do país, estes dados podem variar.
Informação sobre ruídos/vibrações
GRW 12 E GRW 18-2 E
Os valores de emissão de ruído foram determinados de acordo com EN 62841-2-10.
Normalmente, o nível sonoro de classe A da ferramenta elétrica compreende
| Nível de pressão acústica | dB(A) | 91 | 91 |
| Nível da potência acústica | dB(A) | 102 | 102 |
| Incerteza K | dB | 3 | 3 |
| Usar proteção auditiva! |
Valores totais de vibração a_h (soma dos vetores das três direções) e incerteza K determinada segundo EN 62841-2-10:
O nível de vibrações indicado nestas instruções e o valor de emissões sonoras foram medidos de acordo com um processo de medição normalizado e podem ser utilizados para a comparação de ferramentas elétricas. Também são adequados para uma avaliação provisória das emissões sonoras e de vibrações.
O nível de vibrações indicado e o valor de emissões sonoras representam as aplicações principais da ferramenta elétrica. Se a ferramenta elétrica for utilizada para outras aplicações, com outras ferramentas de trabalho ou com manutenção insuficiente, é possível que o nível de vibrações e de
emissões sonoras seja diferente. Isto pode aumentar sensivelmente a emissão sonora e de vibrações para o período completo de trabalho.
Para uma estimação exata da emissão sonora e de vibrações, também deveriam ser considerados os períodos nos quais o aparelho está desligado ou funciona, mas não está sendo utilizado. Isto pode reduzir a emissão sonora e de vibrações durante o completo período de trabalho.
Além disso também deverão ser estipuladas medidas de segurança para proteger o operador contra o efeito de vibrações, como por exemplo: manutenção de ferramentas
elétricas e acessórios, manter as mãos quentes e organização dos processos de trabalho.
Montagem
- Antes de todos trabalhos na ferramenta elétrica deverá puxar a ficha de rede da tomada.
Troca de ferramenta

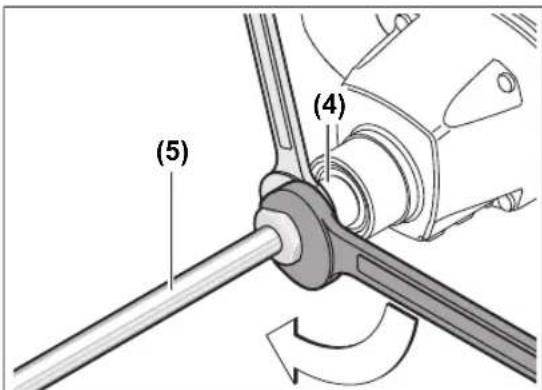

Barra misturadora com rosca exterior M14
Aparafuse a barra misturadora (5) no veio de acionamento (4). Para tal, segure o veio de acionamento (4) com uma chave de bocas (GRW 12 E: tamanho 22 mm, GRW 18-2 E: tamanho 24 mm), e aperte a barra misturadora (5) com uma segunda chave de bocas (tamanho 22 mm ou 24 mm). A desmontagem da hélice misturadora é realizada em sequência invertida.
Funcionamento
Colocação em funcionamento
▶ Observar a tensão de rede! A tensão da fonte de corrente elétrica deve coincidir com os dados que constam na placa de características da ferramenta elétrica. Ferramentas elétricas marcadas para 230 V também podem ser operadas com 220 V.
Poeiras, tais como poeira mineral podem ser prejudiciais. O contacto ou a inalação dos pós pode provocar reações alérgicas e/ou doenças nas vias respiratórias do utilizador ou das pessoas que se encontrem por perto.
Material que contém asbesto só deve ser processado por pessoal especializado.
- Assegure uma boa ventilação do local de trabalho.
- É recomendável usar uma máscara de proteção respiratória com filtro da classe P2.
Observe as diretivas para os materiais a serem processados, vigentes no seu país.
Regulação mecânica da velocidade (GRW 18-2 E)
- Acione o seletor de velocidade apenas com a ferramenta elétrica parada.
Pressione o seletor de velocidade (1) para dentro até que o mesmo engate.
Com o seletor de velocidade (1) podem ser pré- selecionados 2 regimes de rotações.
Velocidade I:
Baixo regime de rotações; para trabalhar com barras misturadoras com 180 mm de diâmetro.
Velocidade II:
Elevado regime de rotações; para trabalhar com barras misturadoras com 140 mm de diâmetro.
Se não for possível empurrar o seletor de velocidade (1) até ao batente com a ferramenta parada, rode um pouco o veio de acionamento com a barra misturadora.
Ligar/desligar
Para a colocação em funcionamento da ferramenta elétrica, acionar primeiro o bloqueio de ligação (2) e premir de seguida o interruptor de ligar/desligar (3) e manter premido.
Nota: Por motivos de segurança o interruptor de ligar/desligar (3) não pode ser travado, mas deve permanecer premido durante o funcionamento.
Para desligar a ferramenta elétrica, solte o interruptor de ligar/desligar (3).
Ajustar o número de rotações
Pode regular o número de rotações da ferramenta elétrica ligada de forma contínua, consoante a pressão que faz no interruptor de ligar/desligar (3).
Uma leve pressão sobre o interruptor de ligar/desligar (3) proporciona um número de rotações baixo. Aumentando a pressão, é aumentado o n.º de rotações.
Indicações de trabalho para misturar
- Não utilize a ferramenta elétrica com um suporte. A ferramenta elétrica não é adequada para operação estacionária.
Evite verter material a vibrar. Caso contrário poderá escorregar e perder o controlo sobre a ferramenta elétrica.
Evite o funcionamento contínuo da ferramenta elétrica com um número de rotações reduzido. Caso contrário o motor da ferramenta elétrica pode sobreaquecer.
28 | Italiano
A seleção da barra misturadora depende do produto a misturar.
Para um produto a misturar com baixa viscosidade, como p. ex. tinta de dispersão, verniz, colas, massa de enchimento, lamas de cimento, utilize uma barra misturadora com espira esquerda. Com uma barra misturadora com espira esquerda o material movimenta-se de cima para baixo. A barra misturadora é pressionada para cima. O produto a misturar com baixa viscosidade é misturado quase sem salpicos.
Para produtos a misturar com elevada viscosidade, como p. ex. reboco pronto, betão, cimento, betonilha, massa de aparelhar, resina epóxi utilize uma barra misturadora com espira direita. Com uma barra misturadora com espira esquerda o material movimenta-se de baixo para cima. A barra misturadora trabalha no centro do produto a misturar. O produto a misturar com elevada viscosidade é misturado de forma ideal.
Movimente a ferramenta elétrica para cima e para baixo ao trabalhar. Limpe a barra misturadora depois de cada utilização.
▶ Deposite a ferramenta elétrica num local seguro.
Certifique-se de a ferramenta não pode cair. Caso contrário é possível que a ferramenta elétrica seja danificada.
Manutenção e assistência técnica
Manutenção e limpeza
- Antes de todos trabalhos na ferramenta elétrica deverá puxar a ficha de rede da tomada.
- Manter a ferramenta elétrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura.
Se for necessário instalar um cabo de ligação, a instalação deve ser feita pela Bosch ou por um centro de serviço autorizado para ferramentas elétricas Bosch, para evitar perigos de segurança.
Serviço pós-venda e aconselhamento
O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações acerca das peças sobressalentes também em: www.bosch-pt.com
A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito dos nossos produtos e acessórios.
Indique para todas as questões e encomendas de peças sobressalentes a referência de 10 dígitos de acordo com a placa de caráterísticas do produto.
Portugal
Robert Bosch LDA
Avenida Infante D. Henrique
Lotes 2E - 3E
1800 Lisboa
Para efetuar o seu pedido online de peças entre na página
www.ferramentasbosch.com.
Tel.: 21 8500000
Fax: 21 8511096
Encontra outros endereços da assistência técnica em:
Ferramentas elétricas, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias-primas.
Não deitar ferramentas elétricas no lixo doméstico!
Apenas para países da UE:
De acordo com a diretiva europeia 2012/19/UE para aparelhos elétricos e eletrónicos velhos, e com as respetivas realizações nas leis nacionais, as ferramentas elétricas que não servem mais para a utilização, devem ser enviadas separadamente a uma reciclagem ecológica.
No caso de uma eliminação incorreta, os aparelhos elétricos e eletrónicos antigos podem ter efeitos nocivos no ambiente e na saúde humada devido à possível presença de substâncias perigosas.
