| Typ produktu | Profesionální míchačka na stavební materiály |
| Značka | Bosch |
| Model | GRW 18-2 E Professional |
| Jmenovitý příkon | 1600 W |
| Výstupní výkon | 1170 W |
| Otáčky naprázdno (1. rychlost) | 0 – 450 ot/min |
| Otáčky naprázdno (2. rychlost) | 0 – 1050 ot/min |
| Jmenovitý krouticí moment (1. rychlost) | 45 Nm |
| Jmenovitý krouticí moment (2. rychlost) | 19 Nm |
| Maximální průměr míchadla | 180 mm |
| Upínání nástroje | M14 (vnější závit) |
| Hmotnost dle EPTA-Procedure 01:2014 | 7,2 kg |
| Stupeň krytí | II (dvojitá izolace) |
| Hladina akustického tlaku | 91 dB(A) |
| Hladina akustického výkonu | 102 dB(A) |
| Vibrace (ah) | 3,5 m/s² (nejistota K = 1,5 m/s²) |
| Napájení | 230 V ~, 50/60 Hz |
| Hlavní funkce | 2 mechanické rychlosti, elektronická regulace otáček, blokování spínače |
| Údržba a čištění | Čistěte větrací štěrbiny, před údržbou odpojte zástrčku |
| Bezpečnost | Dvojitá izolace, ochranný obvod, blokování spínače |
| Náhradní díly a opravitelnost | Poprodejní servis Bosch, náhradní díly dostupné na www.bosch-pt.com |
| Obecné informace | Použití: míchání malt, omítek, lepidel, barev bez rozpouštědel |
Často kladené otázky - GRW 18-2 E Professional BOSCH
Dotazy uživatelů ohledně GRW 18-2 E Professional BOSCH
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Kuchyňský robot ve formátu PDF zdarma! Najděte svůj návod GRW 18-2 E Professional - BOSCH a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. GRW 18-2 E Professional značky BOSCH.
NÁVOD K OBSLUZE GRW 18-2 E Professional BOSCH
cs Původní návod k použivání
sk Póvodný návod na použitie
Čeština.... Stránka 71
Bezpečnostní upozornění
Obecné bezpečnostní pokyny pro elektrické nářadi
VÝSTRAHA
Prostudujte si všechny bezpečnostní výstrahy, pokyny,
ilustrace a specifikace k tomuto elektrickému nářadí. Nedodržování všech níže uvedených pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžké poranění.
Všechna varovná upozornění a pokyny do budoucna uschovejte.
V upozorněních použitý pojem „elektrické nářadí“ se vztahuje na elektrické nářadí napájené ze sitě (se síťovým kabelem) a na elektrické nářadí napájené akumulátorem (bez síťového kabelu).
Bezpečnost pracoviště
▶ Udržujte pracoviště v čistotě a dobře osvětlené. Nepořádek nebo neosvětlené pracoviště mohou vést k úrazům.
▶ S elektrickým nářadím nepracujte v prostředí ohroženém explozi, kde se nacházejí hořlavé kapaliny, plyny nebo prach. Elektrické nářadí vytváří jiskry, které mohou prach nebo páry zapálit.
72 | Čeština
Děti a jiné osoby udržujte při použití elektrického nářadí v bezpečné vzdálenosti od pracoviště. Při rozptýlení můžete ztratit kontrolu nad nářadím.
Elektrická bezpečnost
Zástrčky elektrického nářadí musí lícovat se zásuvkou. Zástrčka nesmí být žádným způsobem upravena. S elektrickým nářadím s ochranným uzemněním nepoužívejte žádné adaptérové zástrčky. Neupravené zástrčky a odpovídající zásuvky snižují riziko zásahu elektrickým proudem.
Zabraňte kontaktu těla s uzemněnými povrchy, jako jsou např. potrubí, topení, sporáky a chladničky. Je-li vaše tělo uzemněno, existuje zvýšené riziko zásahu elektrickým proudem.
▶ Chraňte elektrické nářadí před deštěm a vlhkem.
Vniknutí vody do elektrického nářadí zvyšuje nebezpečí zásahu elektrickým proudem.
Dbejte na účel kabelu. Nepoužívejte jej k nošení elektrického nářadí nebo k vytažení zástrčky ze zásuvky. Udržujte kabel v bezpečné vzdálenosti od tepla, oleje, ostrých hran nebo pohyblivých dílů. Poškozené nebo spletené kabely zvyšují riziko zásahu elektrickým proudem.
▶ Pokud pracujete s elektrickým nářadím venku, použijte pouze takové prodlužovací kabely, které jsou způsobilé i pro venkovní použití. Použití prodlužovacího kabelu, jež je vhodný pro použití venku, snižuje riziko zásahu elektrickým proudem.
▶ Pokud se nelze vyhnout provozu elektrického nářadí ve vlhkém prostředí, použijte proudový chránič.
Použití proudového chrániče snižuje riziko zásahu elektrickým proudem.
Osobní bezpečnost
▶ Bud'te pozorní, dávejte pozor na to, co děláte a přistupujte k práci s elektrickým nářadím rozumně. Nepoužívejte žádné elektrické nářadí, pokud jste unaveni nebo pod vlivem drog, alkoholu či léků.
Moment nepozornosti při použití elektrického nářadí může vést k vážným poraněním.
Používejte ochranné osobní pomůcky. Noste ochranné brýle. Nošení osobních ochranných pomůcek, jako je maska proti prachu, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo sluchátka, podle aktuálních podmínek, snižuje riziko poranění.
Zabraňte neúmyslnému uvedení do provozu. Přesvědčte se, že je elektrické nářadí vypnuté, dříve než jej uchopíte, ponesete či připojíte na zdroj napájení a/nebo akumulátor. Máte-li při nošení elektrického nářadí prst na spínači, nebo pokud nářadí připojíte ke zdroji napájení zapnuté, může dojít k úrazu.
Než elektrické nářadí zapnete, odstraňte seřizovací nástroje nebo klíče. Nachází-li se v otáčivém dílu elektrického nářadí nějaký nástroj nebo klíč, může dojít k poranění.
Nepřeceňujte své síly. Zajistěte si bezpečný postoj a udržujte vždy rovnováhu. Tím můžete elektrické nářadí v neočekávaných situacích lépe kontrolovat.
Noste vhodný oděv. Nenoste volný oděv ani šperky. Vlasy a oděv udržujte v bezpečné vzdálenosti od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly.
▶ Lze-li namontovat odsávací či zachycující přípravky, přesvědčte se, že jsou připojeny a správně použity. Odsávání prachu může snížit ohrožení prachem.
Dbejte na to, abyste při častém používání nářadí nebyli méně ostražití a nezapomínali na bezpečnostní zásady. Nedbalé ovládání může způsobit těžké poranění za zlomek sekundy.
Svědomité zacházení a používání elektrického nářadí
Elektrické nářadí nepřetěžujte. Pro svou práci použijte k tomu určené elektrické nářadí. S vhodným elektrickým nářadím budete pracovat v dané oblasti lépe a bezpečněji.
Nepoužívejte elektrické nářadí, jestliže jej nelze spínačem zapnout a vypnout. Elektrické nářadí, které nelze ovládat spínačem, je nebezpečné a musí se opravit.
Než provedete seřízení elektrického nářadí, výměnu příslušenství nebo nářadí odložíte, vytáhněte zástrčku ze zásuvky a/nebo odstraňte odpojitelný akumulátor. Toto preventivní opatření zabrání neúmyslnému zapnutí elektrického nářadí.
Uchovávejte nepoužívané elektrické nářadí mimo dosah dětí. Nenechte nářadí používat osoby, které s ním nejsou seznámeny nebo nečetly tyto pokyny. Elektrické nářadí je nebezpečné, je-li používáno nezkušenými osobami.
Pečujte o elektrické nářadí a příslušenství svědomitě. Zkontrolujte, zda pohyblivé díly nářadí bezvadně fungují a nevzpřičují se, zda díly nejsou zlomené nebo poškozené tak, že by ovlivňovaly funkce elektrické nářadí. Poškozené díly nechte před použitím elektrického nářadí opravit. Mnoho úrazů má příčinu ve špatně udržovaném elektrickém nářadí.
- Řezné nástroje udržujte ostré a čisté. Pečlivě ošetřované Řezné nástroje s ostrými Řeznými hranami se méně vzpříčují a dají se snáze vést.
Používejte elektrické nářadí, příslušenství, nástroje apod. podle těchto pokynů. Respektujte přitom pracovní podmínky a prováděnou činnost. Použití elektrického nářadí pro jiné než určené použití může vést k nebezpečným situacím.
Udržujte rukojeti a úchopové plochy suché, čisté a bez oleje a maziva. Kluzké rukojeti a úchopové plochy neumožňují bezpečnou manipulaci a ovládání nářadí v neočekávaných situacích.
Servis
▶ Nechte své elektrické nářadí opravit pouze kvalifikovaným odborným personálem a pouze
s originálními náhradními díly. Tím bude zajištěno, že bezpečnost elektrického nářadí zůstane zachována.
Bezpečnostní pokyny pro míchadla
Nářadí držte oběma rukama za rukojeti k tomu určené.
Ztráta kontroly může způsobit zranění.
Pří míchání hořlavých materiálů zajistěte dostatečné větrání, abyste předešli nebezpečnému ovzduší.
Výpary mohou být vdechnuty nebo může dojít k jejich zapálení jiskrami, které elektrické nářadí produkuje.
▶ Nepoužívejte k míchání potravin. Elektrické nářadí a jeho příslušenství není určeno ke zpracování potravin.
Kabel udržujte v bezpečné vzdálenosti od pracovního prostoru. Kabel by se mohl zamotat do míchací metly.
Ujistěte se, že je míchací nádoba v bezpečné a stabilní poloze. Nedostatečně zajištěná nádoba se může nečekaně pohnout.
Zajistěte, aby nedošlo k potřísnění krytu elektrického nářadí kapalinami. Kapaliny, které proniknou do elektrického nářadí, mohou způsobit poškození a vést k úrazu elektrickým proudem.
▶ Řid'te se pokyny a varováními k míchaným materiálům. Míchané materiály mohou být škodlivé.
Pokud dojde k pádu elektrického nářadí do míchaného materiálu, okamžitě nářadí vytáhněte ze zásuvky a nechte jej zkontrolovat u kvalifikovaného opraváře. Pokud sáhnete do nádoby a nářadí bude stále zapojené, mohlo by dojít k úrazu elektrickým proudem.
Během míchání do nádoby nesahejte ani do ní nevkládejte žádné předměty. Při kontaktu s míchací nádobou může dojít k vážnému zranění.
Nářadí spouštějte a vypínejte pouze uvnitř nádoby. Míchací metla se může nekontrolovaně ohýbat či otáčet.
Nemíchejte látky, u kterých hrozí nebezpečí výbuchu (např. snadno zápalná rozpouštědla). Elektrické nářadí vytváří jiskry, které mohou zapálit vzniklé páry.
▶ Dodržujte pokyny a výstražné pokyny v bezpečnostním listu míchaného materiálu. Míchany materiál může být zdraví škodlivý.
▶ Elektrické nářadí nepoužívejte ve stojanu. Elektrické nářadí není schválené pro stacionární provoz.
Přečtěte si všechna bezpečnostní upozornění a všechny pokyny. Nedodržování bezpečnostních upozornění a pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění.
Řid’te se obrázky v přední části návodu k obsluze.
Použití v souladu s určeným účelem
Elektrické nářadí je určené k rozmíchání práškovitých stavebních materiálu, jako jsou malty, omítky, lepidla, a dále barev, laků a podobných substancí bez obsahu rozpouštědel.
Zobrazené součásti
Číslování zobrazených součástí se vztahuje na zobrazení elektronářadí na stránce s obrázky.
(1) Volič stupňů (GRW 18-2 E)
(2) Blokování zapnutí vypínače
(3) Vypínač
(4) Hnací vřeteno
(5) Míchací metla ^a)
(6) Rukojeť (izolovaná plocha rukojeti)
a) Zobrazené nebo popsané příslušenství nepatří k standardnímu obsahu dodávky. Kompletní příslušenství naleznete v našem programu příslušenství.
Technické údaje
| Míchadlo GRW 12 E GRW 18-2 E | ||
| Číslo zboží | 3 601 AA7 0.. 3 601 AA8 0.. | |
| Jmenovitý příkon W 1200 1600 | ||
| Výstupní výkon W 780 1170 | ||
| Mechanická volba stupně - ● | ||
| Otáčky naprázdno | ||
| - 1. stupeň min | -1 | 0-1000 0-450 |
| - 2. stupeň min | -1 | - 0-1050 |
| Jmenovité otáčky | ||
| - 1. stupeň min | -1 | 0-620 0-250 |
| - 2. stupeň min | -1 | - 0-580 |
| Jmenovitý kroutící moment | ||
| - 1. stupeň Nm 12 45 | ||
| - 2. stupeň Nm | - 19 | |
74 | Čeština
Míchadlo GRW 12 E GRW 18-2 E
| Upínání nástroje M14 M14 | ||
| Maximální průměr míchacího koše mm 140 180 | ||
| Hmotnost podle | kg 5,3 7,2 | |
| EPTA-Procedure 01:2014 | ||
| Třída ochrany | ☐/II /II ☐ |
Údaje platí pro jmenovité napětí [U] 230 V. U odlišných napětí a u specifických provedení pro příslušné země se mohou tyto údaje lišit.
Informace o hluku a vibracích
| GRW 12 E GRW 18-2 E | |||
| Hodnoty hlučnosti zjištěné podle EN 62841-2-10. | |||
| Hlučnost elektrického nářadí při použití váhového filtru A činí typicky | |||
| Hladina akustického tlaku | dB(A) | 91 | 91 |
| Hladina akustického výkonu | dB(A) | 102 | 102 |
| Nejistota K | dB | 3 | 3 |
| Noste chrániče sluchu! | |||
| Celkové hodnoty vibrací ah(součet vektorů tří os) a nejistota K zjištěné podle EN 62841-2-10: | |||
| ah | m/s2 | 3,0 | 3,5 |
| K | m/s2 | 1,5 | 1,5 |
Úroveň vibrací a úroveň hluku, které jsou uvedené v těchto pokynech, byly změřeny pomocí normované měřicí metody a lze je použít pro vzájemné porovnání elektronářadí. Hodí se i pro předběžný odhad zatížení vibracemi a hlukem.
Uvedená úroveň vibrací a úroveň hluku reprezentuje hlavní použití elektronářadí. Pokud se ovšem bude elektronářadí používat pro jiné práce, s jinými nástroji nebo s nedostatečnou údržbou, může se úroveň hluku a úroveň vibrací lišit. To může zatížení vibracemi a hlukem po celou pracovní dobu zřetelně zvýšit.
Pro přesný odhad zatížení vibracemi a hlukem by měly být zohledněny i doby, kdy je nářadí vypnuté nebo běží, ale ve skutečnosti se nepoužívá. To může zatížení vibracemi a hlukem po celou pracovní dobu výrazně snížit.
Stanovte dodatečná bezpečnostní opatření k ochraně obsluhy před účinky vibrací, jako je např. údržba elektronářadí a nástrojů, udržování teplých rukou, organizace pracovních procesů.
Montáž
▶ Před každou prací na elektronářadí vytáhněte zástrčku ze zásuvky.
Výměna nástroje

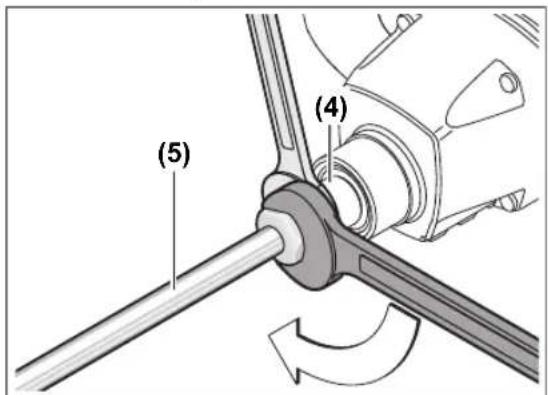

Míchací metla s vnějším závitem M14
Našroubujte míchací metlu (5) do hnacího vřetena (4). Hnací vřeteno (4) přitom přidržujte stranovým klíčem (GRW 12 E: velikost klíče 22 mm, GRW 18-2 E: velikost klíče 24 mm) a druhým stranovým klíčem (velikost klíče 22 mm nebo 24 mm) utáhněte míchací metlu (5).
Demontáž míchací metly se provádí v opačném pořadí.
Provoz
Uvedení do provozu
Dbejte na správné síťové napětí! Napětí zdroje proudu musí souhlasit s údaji na typovém štítku elektronářadí. Elektronářadí označené 230 V smí být provozováno i na 220 V.
Prachové částice, např. minerální prach, mohu být zdraví škodlivé. Kontakt s prachem nebo vdechnutí mohou u pracovníka nebo osob nacházejících se v blízkosti vyvolat alergické reakce a/nebo onemocnění dýchacích cest. Materiál obsahující azbest smějí řezat pouze specialisté.
- Zajistěte dobré větrání pracoviště.
- Je doporučeno nosit ochrannou dýchací masku s třídou filtru P2.
Dodržujte předpisy pro obráběné materiály platné v příslušné zemi.
Mechanická volba stupně (GRW 18-2 E)
▶ Volič stupňů používejte pouze tehdy, když je elektrické nářadí zastavené.
Zatlačte volič stupňů (1) a posuňte ho, až zaskočí. Pomocí voliče stupňů (1) lze zvolit dva rozsahy otáček.
Stupeň I:
Nižší rozsah otáček; pro práce s průměrem míchací metly do 180 mm.
Stupeň II:
Vyšší rozsah počtu otáček; pro práce s průměrem míchací metly do 140 mm.
Pokud nelze volič stupňů (1) při zastaveném nářadí posunout až nadoraz, pootočte hnací vřeteno s míchací metlou.
Zapnutí a vypnutí
Pro zapnutí elektrického nářadí nejprve stiskněte blokování zapnutí (2), poté stiskněte vypínač (3) a držte ho stisknutý.
Upozornění: Z bezpečnostních důvodů nelze vypínač (3) zaaretovat, nýbrž musí být během provozu neustále stisknutý.
Pro vypnutí elektrického nářadí vypínač (3) uvolněte.
Nastavení otáček
Otáčky zapnutého elektrického nářadí můžete plynule regulovat tím, jak moc stisknete vypínač (3).
Mírným stisknutím vypínače (3) dosáhnete nízkých otáček. S rostoucím tlakem se počet otáček zvyšuje.
Pracovní pokyny pro míchání
▶ Elektrické nářadí nepoužívejte ve stojanu. Elektrické nářadí není schválené pro stacionární provoz.
Zabraňte stříkání míchaného materiálu. Jinak můžete uklouznout a ztratit kontrolu nad elektronářadím.
Nepoužívejte elektronářadí v nepřetržitém provozu se sníženými otáčkami. Mohlo by dojít k přehřátí motoru elektronářadí.
Volba míchací metly závisí na míchaném materiálu.
Pro míchaný materiál s nízkou viskozitou, např. disperzní barvu, lak, lepidlo, zalévací hmotu, cementovou maltu, používejte míchací metlu s levou spirálou. Míchací metla s levou spirálou promíchává materiál shora dolů. Míchací metla je tlačená nahoru. Materiál s nízkou viskozitou při míchání téměř nestříká.
Pro míchaný materiál s vysokou viskozitou, např. hotovou omitku, beton, cement, potěr, tmelicí hmotu, epoxidovou pryskyřici, používejte míchací metlu s pravou spirálou.
Míchací metla s pravou spirálou promíchává materiál zespoda nahoru. Míchací metla zajiždí do míchaného materiálu. Míchaný materiál s vysokou viskozitou je optimálně promíchán.
Pohybujte elektrickým nářadím při práci nahoru a dolů. Po použití míchací metlu očistěte.
Elektronářadí skladujte na bezpečném místě. Zajistěte, aby nemohlo spadnout. Jinak se může elektronářadí poškodit.
Údržba a servis
Údržba a čištění
▶ Před každou prací na elektronářadí vytáhněte zástrčku ze zásuvky.
▶ Udržujte elektronářadí a větrací otvory čisté, aby pracovalo dobře a bezpečně.
Je-li nutná výměna přívodního kabelu, nechte ji provést firmou Bosch nebo autorizovaným servisem pro elektronářadí Bosch, abyste zabránili ohrožení bezpečnosti.
Zákaznická služba a poradenství ohledně použití
Zákaznická služba zodpoví vaše dotazy k opravě a údržbě vašeho výrobku a též k náhradním dílům. Rozkladové výkresy a informace o náhradních dílech najdete také na:
www.bosch-pt.com
V případě dotazů k našim výrobkům a příslušenství vám ochotně pomůže poradenský tým Bosch.
V případě veškerých otázek a objednávek náhradních dílů bezpodmínečně uved’te 10místné věcné číslo podle typového štítku výrobku.
Czech Republic
Robert Bosch odbytová s.r.o.
Na www.bosch-pt.cz si si můžete objednat opravu Vašeho stroje nebo náhradní díly online.
Další adresy servisů najdete na:
Elektronářadí, příslušenství a obaly odevzdejte k ekologické recyklaci.
Elektronářadí nevyhazujte do domovního odpadu!
Pouze pro země EU:
Podle evropské směrnice 2012/19/EU o odpadních elektrických a elektronických zařízeních a její realizace v národních zákonech se již nepoužitelné elektronářadí musí shromažďovat odděleně od ostatního odpadu a odevzdat k ekologické recyklaci.
Při nesprávné likvidaci mohou odpadní elektrická a elektronická zařízení kvůli případnému obsahu nebezpečných látek poškodit životní prostředí a lidské zdraví.
