| Produkttype | Professionel byggematerialeblander |
| Mærke | Bosch |
| Model | GRW 18-2 E Professional |
| Nominel optagen effekt | 1600 W |
| Afgivet effekt | 1170 W |
| Tomgangshastighed (1. gear) | 0 – 450 o/min |
| Tomgangshastighed (2. gear) | 0 – 1050 o/min |
| Nominelt drejningsmoment (1. gear) | 45 Nm |
| Nominelt drejningsmoment (2. gear) | 19 Nm |
| Maks. blander diameter | 180 mm |
| Værktøjsholder | M14 (udvendigt gevind) |
| Vægt ifølge EPTA-Procedure 01:2014 | 7,2 kg |
| Beskyttelsesklasse | II (dobbelt isolering) |
| Lydtryksniveau | 91 dB(A) |
| Lydeffektniveau | 102 dB(A) |
| Vibration (ah) | 3,5 m/s² (usikkerhed K = 1,5 m/s²) |
| Strømforsyning | 230 V ~, 50/60 Hz |
| Hovedfunktioner | 2 mekaniske gear, elektronisk hastighedsregulering, startspærre |
| Vedligeholdelse og rengøring | Rengør ventilationsåbninger, tag stikket ud før vedligeholdelse |
| Sikkerhed | Dobbelt isolering, sikkerhedsafbryder, afbryderlås |
| Reservedele og reparerbarhed | Bosch kundeservice, reservedele tilgængelige på www.bosch-pt.com |
| Generelle oplysninger | Korrekt brug: blanding af mørtel, puds, lim, opløsningsmiddelfri maling |
Ofte stillede spørgsmål - GRW 18-2 E Professional BOSCH
Brugerspørgsmål om GRW 18-2 E Professional BOSCH
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Køkkenmaskine i PDF-format gratis! Find din vejledning GRW 18-2 E Professional - BOSCH og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. GRW 18-2 E Professional af mærket BOSCH.
BRUGSANVISNING GRW 18-2 E Professional BOSCH
Sikkerhedsinstrukser
Generelle sikkerhedsanvisninger for el-værktøj
ADVARSEL
Læs alle sikkerhedsadvarsler, instruktioner, illustrationer og spe-
cifikationer, som følger med el-værktøjet. I tilfælde af manglende overholdelse af anvisningerne nedenfor er der risiko for elektrisk stød, brand og/eller alvorlige personskader.
Opbevar alle sikkerhedsinstrukser og anvisninger til senere brug.
Betegnelsen "el-værktøj" i advarslerne refererer til dit (ledningsforbundne) el-værktøj tilsluttet lysnettet eller til batteridrevet (ledningsfrit) el-værktøj.
Sikkerhed på arbejdspladsen
▶ Hold arbejdsområdet rent og godt oplyst. Rodede eller mørke områder kan medføre ulykker.
Brug ikke el-værktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. El-værktøj kan slå gnister, der kan antænde støv eller dampe.
Sørg for, at andre personer og ikke mindst børn holdes væk fra arbejdsområdet, når el-værktøjet er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen.
Elektrisk sikkerhed
El-værktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet el-værktøj. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød.
▶ Undgå kropskontakt med jordforbundne overflader som f. eks. rør, radiatorer, komfurer og køleskabe.
Hvis din krop er jordforbundet, øges risikoen for elektrisk stød.
El-værktøj må ikke udsættes for regn eller fugt. Indtrængen af vand i el-værktøj øger risikoen for elektrisk stød.
Brug ikke ledningen til formål, den ikke er beregnet til. Du må aldrig bære el-værktøjet i ledningen, hænge el-værktøjet op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten. Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød.
Hvis el-værktøjet benyttes i det fri, må der kun benyttes en forlængerledning, der er egnet til udendørs brug. Brug af forlængerledning til udendørs brug ned-sætter risikoen for elektrisk stød.
Hvis det ikke kan undgås at bruge el-værktøjet i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen for at få elektrisk stød.
Personlig sikkerhed
Det er vigtigt at være opmærksom og holde øje med, hvad man laver, og bruge el-værktøjet fornuftigt. Brug ikke el-værktøj, hvis du er træt, har indtaget alkohol eller er påvirket af medikamenter eller euforiserende stoffer. Få sekunders uopmærksomhed ved brug af el-værktøjet kan føre til alvorlige personskader.
▶ Brug personligt beskyttelsesudstyr. Brug altid beskyttelsesbriller. Brug af sikkerhedsudstyr som f. eks. støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller høreværn afhængig af maskintype og anvendelse nedsætter risikoen for personskader.
▶ Undgå utilsigtet igangsætning. Kontrollér, at el-værktøjet er slukket, før du tilslutter det til strømtilførslen og/eller batteriet, løfter eller bærer det. Undgå at bære el-værktøjet med fingeren på afbryderen og sørg for, at el-værktøjet ikke er tændt, når det sluttes til nettet, da dette øger risikoen for personskader.
Gør det til en vane altid at fjerne indstillingsværktøj eller skruenøgle, før el-værktøjet startes. Hvis et stykke værktøj eller en nøgle sidder i en roterende maskindel, er der risiko for personskader.
▶ Undgå en unormal legemsposition. Sørg for at stå sikkert, mens der arbejdes, og kom ikke ud af balance.
Dermed har du bedre muligheder for at kontrollere el-værktøjet, hvis der skulle opstå uventede situationer.
Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår og tøj væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår.
Hvis støvudsugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af en støvopsugning kan reducere støvmængden og dermed den fare, der er forbundet med støv.
▶ Selvom du kender værktøjet godt og er vant til at bruge det, skal du alligevel være opmærksom og overholde sikkerhedsanvisningerne. Et øjebliks uopmærksomhed kan medføre alvorlige personskader.
Omhyggelig omgang med og brug af el-værktøj
▶ Undgå overbelastning af el-værktøjet. Brug altid el-værktøj, der er beregnet til det stykke arbejde, der
skal udføres. Med det passende el-værktøj arbejder man bedst og mest sikkert inden for det angivne effektområde.
Brug ikke el-værktøj, hvis afbryderen er defekt.
El-værktøj, der ikke kan startes eller stoppes, er farligt og skal repareres.
Træk stikket ud af stikkontakten og/eller fjern batteriet, hvis det kan tages af, før el-værktøjet justeres, før skift af tilbehørsdele og før el-værktøjet lægges til opbevaring. Disse sikkerhedsforanstaltninger forhindrer utilsigtet start af el-værktøjet.
▶ Opbevar ubenyttet el-værktøj uden for børns række-vidde. Lad aldrig personer, der ikke er fortrolige med el-værktøjet eller ikke har gennemlæst disse instrukser, benytte el-værktøjet. El-værktøj er farligt, hvis det benyttes af ukyndige personer.
Vedligehold el-værktøj og tilbehørsdele. Kontroller, om bevægelige maskindele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at el-værktøjets funktion påvirkes. Få beskadigede dele repareret, inden el-værktøjet tages i brug. Mange uheld skyldes dårligt vedligeholdt el-værktøj.
Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre.
Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. disse instrukser. Tag hensyn til arbejdsforholdene og det arbejde, der skal udføres. Anvendelse af el-værktøjet til formål, som ligger uden for det fastsatte anvendelsesområde, kan føre til farlige situationer.
Hold håndtag og gribeflader tørre, rene og fri for olie og smørefedt. Hvis håndtag og gribeflader er glatte, kan værktøjet ikke håndteres og styres sikkert, hvis der sker noget uventet.
Service
Sørg for, at el-værktøj kun repareres af kvalificerede fagfolk og at der kun benyttes originale reservedele. Dermed sikres størst mulig maskinsikkerhed.
Sikkerhedsanvisninger for røreværk
- Hold værktøjet med begge hænder på de dertil beregnede håndgreb. Hvis du mister kontrollen, kan der ske personskade.
Sørg for tilstrækkelig ventilation ved blanding af antændelige materialer for at undgå en farlig atmosfære. Udviklet damp kan inhaleres eller antændes af de gni-ster, som el-værktøjet danner.
Bland ikke madvarer. El-værktøj og dets tilbehør er ikke udformet til behandling af madvarer.
▶ Hold ledningen ude af arbejdsområdet. Ledningen kan vikle sig ind i rørekurven.
Sørg for, at blandebeholderen er placeret i en fast og sikker position. En beholder, der ikke er sikret forsvarligt, kan pludselig bevæge sig.
40 | Dansk
Sørg for, at ingen væske sprøjter mod el-værktøjets hus. Væske, der trænger ind i el-værktøjet, kan forårsage skade og føre til elektrisk stød.
Følg instruktionerne og advarslerne for materialet, der skal blandes. Materialet, der skal blandes, kan være skadeligt.
Hvis el-værktøjet falder ned i materialet under blandeprocessen, skal du straks trække stikket ud og få en kvalificeret reparatør til at kontrollere el-værktøjet. Hvis du stikker hånden ned i kurven, mens værktøjet stadig er tilsluttet, er der risiko for elektrisk stød.
Stik ikke hænderne eller genstande ned i rørekurven, mens der blandes. Kontakt med rørekurven kan medføre alvorlige kvæstelser.
▶ Værktøjet må kun startes og standes i blandebeholderen. Rørekurven kan bøje sig eller dreje ukontrolleret.
▶ Bearbejd ikke eksplosionsfarlige stoffer (f.eks. letantændelige opløsningsmidler). El-værktøj danner gni-ster, som kan antænde dampe.
Følg anvisningerne og advarslerne i sikkerhedsdata-bladet (SDB) for materialet, der omrøres. Materialet kan være sundhedsskadeligt.
▶ El-værktøjet må ikke benyttes i en stander. El-værktøjet må ikke benyttes stationært.
Læs alle sikkerhedsinstrukser og anvisninger. Overholdes sikkerhedsinstrukserne og anvisningerne ikke, er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser.
Vær opmærksom på alle illustrationer i den forreste del af betjeningsvejledningen.
Beregnet anvendelse
El-værktøjet er beregnet til omrøring af pulverformede byggematerialer som f.eks. mørtel, puds og lim samt ikke opløsningsmiddelholdige farver, lakker og lignende substanser.
Illustrerede komponenter
Nummereringen af de illustrerede komponenter refererer til illustrationen af el-værktøjet på illustrationssiden.
(1) Gearomskifter (GRW 18-2 E)
(2) Kontaktspærre til tænd/sluk-knap
(3) Tænd/sluk-knap
(4) Spindel
(5) Rørekurv ^a)
(6) Håndgreb (isoleret grebsflade)
a) Tilbehør, som er illustreret og beskrevet i betjeningsvejledningen, er ikke indeholdt i leveringen. Det fuldstændige tilbehør findes i vores tilbehørsprogram.
Tekniske data
| Røremaskine GRW 12 E GRW 18-2 E | |||
| Varenummer | 3 601 AA7 0.. 3 601 AA8 0.. | ||
| Nominel optagen effekt W 1200 1600 | |||
| Afgiven effekt W 780 1170 | |||
| Mekanisk gearvalg - ● | |||
| Omdrejningstal, ubelastet | |||
| - 1. gear min | -1 | 0-1000 0-450 | |
| - 2. gear min | -1 | -0-1050 | |
| Nominelt omdrejningstal | |||
| - 1. gear min | -1 | 0-620 0-250 | |
| - 2. gear min | -1 | -0-580 | |
| Nominelt drejningsmoment | |||
| - 1. gear Nm 12 45 | |||
| - 2. gear Nm | -19 | ||
| Værktøjsholder | M14 | M14 | |
| Maksimal rørekurv-diameter | mm 140 180 | ||
| Vægt iht. | kg | 5,3 | 7,2 |
| EPTA-Procedure 01:2014 | |||
| Beskyttelsesklasse | ☐/II | ☐/II | |
Angivelserne gælder for en nominel spænding [U] på 230 V. Ved afvigende spændinger og i landespecifikke udførelser kan disse angivelser variere.
Støj-/vibrationsinformation
GRW 12 E GRW 18-2 E
Støjemissionsværdier fundet iht. EN 62841-2-10.
El-værktøjets A-vægtede støjniveau udgør typisk
| Lydtrykniveau | dB(A) | 91 | 91 |
| Lydeffektniveau | dB(A) | 102 | 102 |
| Usikkerhed K | dB | 3 | 3 |
| Brug høreværn! |
Vibrationer samlet værdi a_h (vektorsum af tre retninger) og usikkerhed K fundet iht. EN 62841-2-10:
Det svingningsniveau og støjemissionsniveau, der fremgår af anvisningerne, er målt iht. en standardiseret måleværdi og kan anvendes til sammenligning af elværktøj med hinanden. De er også egnet til en foreløbig vurdering af svingnings- og støjemissionen.
Det angivne svingnings- og støjemissionsniveau repræsenterer de væsentlige anvendelser af el-værktøjet. Hvis el-værktøjet dog anvendes til andre formål, med afvigende indsatsværktøj eller utilstrækkelig vedligeholdelse, kan svingnings- og støjemissionsniveauet afvige. Dette kan føre til en betydelig forøgelse af svingnings- og støjemissionen i hele arbejdstidsrummet.
Til en nøjagtig vurdering af svingnings- og støjemissionen bør der også tages højde for de tider, i hvilke værktøjet er slukket eller godt nok kører, men rent faktisk ikke anvendes. Dette kan føre til en betydelig reduktion af svingnings- og støjemissionsniveauet i hele arbejdstidsrummet.
Fastlæg ekstra sikkerhedsforanstaltninger til beskyttelse af brugeren mod svingningers virkning som f.eks.: Vedligeholdelse af el-værktøj og indsatsværktøj, holde hænder varme, organisation af arbejdsforløb.
Montering
- Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet.
Værktøjsskift

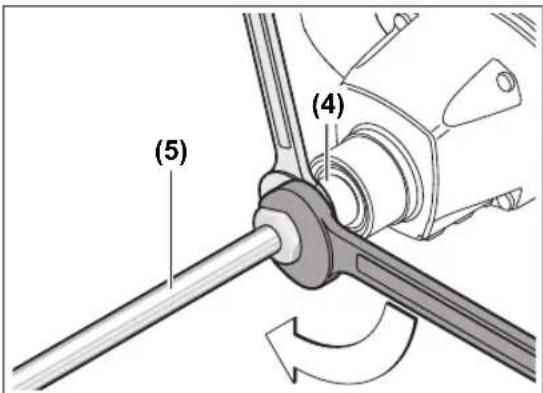

Rørekurv med udvendigt M14-gevind
Skru rørekurven (5) i drivspindlen (4). Hold i den forbindelse drivspindlen (4) med en gaffelnøgle (GRW 12 E: nøglestørrelse 22 mm, GRW 18-2 E: nøglestørrelse 24 mm), og spænd rørekurven (5) fast med en anden gaffenøgle (nøglestørrelse 22 mm eller 24 mm).
Røreværktøjet tages af i omvendt rækkefølge.
Brug
Ibrugtagning
- Kontrollér netspændingen! Strømkildens spænding skal stemme overens med angivelserne på el-værktøjets typeskilt. El-værktøj til 230 V kan også tilsluttes 220 V.
Støv f.eks. mineralsk støv kan være sundhedsskadeligt. Berøring eller indånding af støv kan føre til allergiske reaktioner og/eller åndedrætssygdomme hos brugeren eller personer, der opholder sig i nærheden af arbejdspladsen.
Asbestholdigt materiale må kun bearbejdes af fagfolk.
- Sørg for god udluftning af arbejdspladsen.
- Det anbefales at bære åndeværn med filterklasse P2.
Overhold forskrifterne, der gælder i dit land vedr. de materialer, der skal bearbejdes.
42 | Dansk
Mekanisk gearvalg (GRW 18-2 E)
▶ Betjen kun gearomskifteren, när el-værktøjet står stille.
Tryk gearomskifteren (1) ind, og skub den, til den går i indgreb.
Med gearomskifteren (1) kan du vælge 2 omdrejningstalsområder.
Gear I:
Lavt omdrejningstalområde; til arbejde indtil en røreværktøjsdiameter på 180 mm.
Gear II:
Højt omdrejningstalområde; til arbejde indtil en røreværktøjsdiameter på 140 mm.
Drej drivspindelen lidt med rørekurven, hvis gearomskifteren (1) ikke kan skubbes til anslag ved stilstand.
Tænd/sluk
For at tænde el-værktøjet skal du først aktivere kontaktspærren (2) og derefter trykke på tænd/slukknappen (3) og holde den inde.
Bemærk: Af sikkerhedsgrunde kan tænd/sluk-knappen (3) ikke låses, men skal trykkes ned og hele tiden holdes nede under arbejdet.
El-værktøjet slukkes ved at slippe tænd/sluk-knappen (3) igen.
Du kan regulere omdrejningstallet på det tændte el-værktøj trinløst, afhængigt af hvor langt du trykker tænd/sluk-knappen (3) ind.
Et let tryk på tænd/sluk-knappen (3) medfører et lavt omdrejningstal. Med tiltagende tryk øges omdrejningstallet.
Arbejdsanvisninger ved omrøring
▶ El-værktøjet må ikke benyttes i en stander. El-værktø- jet må ikke benyttes stationært.
▶ Undgå at sprøjte med materialet. Ellers kan du komme til at glide i det og tabe kontrollen over el-værktøjet.
▶ Undgå at lade el-værktøjet arbejde i konstant drift med reduceret omdrejningstal. Dette vil kunne overophede el-værktøjets motor.
Valget af rørekurv afhænger af rørematerialet.
Til røremateriale med lav viskositet som f.eks. dispersionsmaling, lak, lim, støbemasse og cementsvumme anvendes en rørekurv med venstrespiral. I rørekurven med venstrespiral transporteres materialet oppefra og ned. Rørekurven presses opad. Røremateriale med lav viskositet blandes med et minimum af stænk.
Til røremateriale med høj viskositet som f.eks. færdigpuds, beton, cement, afretningsmørtel, spartelmasse og epoxyharpiks anvendes en rørekurv med højrespindel. I rørekurven med højrespiral transporteres materialet nedefra og op. Rørekurven arbejder sig ind i blandematerialet. Røremateriale med høj viskositet blandes optimalt igennem.
Bevæg el-værktøjet op og ned under rørearbejdet. Rengør røreværktøjet efter brug.
▶ Opbevar el-værktøjet på et sikkert sted. Sørg for, at det ikke kan vælte. Ellers kan el-værktøjet blive beskadiget.
- Træk stikket ud af stikkontakten, før der udføres arbejde på el-værktøjet.
El-værktøj og el-værktøjets ventilationsåbninger skal altid holdes rene for at sikre et godt og sikkert arbejde.
Hvis det er nødvendigt at erstatte tilslutningsledningen, skal dette arbejde udføres af Bosch eller på et autoriseret serviceværksted for Bosch el-værktøj for at undgå farer.
Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Eksplosionstegninger og oplysninger om reservedele finder du også på: www.bosch-pt.com
Bosch-anvendelsesrådgivningsteamet hjælper dig gerne, hvis du har spørgsmål til produkter og tilbehørsdele.
Produktets 10-cifrede typenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele.
Dansk
Du finder adresser til andre værksteder på:
El-værktøj, tilbehør og emballage skal genbruges på en miljøvenlig måde.
Smid ikke el-værktøj ud sammen med det al- mindelige husholdningsaffald!
Gælder kun i EU-lande:
Iht. det europæiske direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr skal kasseret elektrisk udstyr indsamles separat og genbruges iht. gældende miljøforskrifter.
Ved forkert bortskaffelse kan elektrisk og elektronisk affald have skadelige virkninger på miljøet og menneskers sundhed på grund af den mulige tilstedeværelse af farlige stoffer.
