BCB 19 - Ar Condicionado Master - Manual de utilização gratuito

Marca	Master
Modelo	BCB 19
Tipo de produto	Refrigerador de ar evaporativo (climatização)
Alimentação	Rede elétrica, tensão e frequência conforme placa de identificação
Consumo elétrico	Não especificado no manual
Reservatório de água	Com flutuador de nível máximo, drenagem por bujão
Conexão hidráulica	Por conexão roscada (alimentação contínua de água possível)
Qualidade da água recomendada	Água de abastecimento, dureza inferior a 15 °f, desinfetada se necessário
Temperatura de uso	Ar: 18 °C a 45 °C; Água: <45 °C
Funções principais	Cool (resfriamento), Vent (ventilação apenas), Auto (automático), Reverse (inversão do sentido do ventilador), Timer (ligar/desligar atrasado), Ajuste de velocidade
Painel de controle	Tela LED, botões ON/OFF, AUTO, COOL, VENT, REVERSE, ▲/▼, CLOCK, TIMING, SET
Controle remoto	Incluso (funções semelhantes ao painel)
Oscilação dos defletores	Manual por corda na saída de ar
Tela indicadores de estado	LED verde (funcionamento), laranja (água baixa), vermelho (espera/água baixa), piscando (problema de comunicação)
Distância de segurança	0,5 m mínimo de paredes e objetos
Limpeza e manutenção	Drenagem e higienização periódica do reservatório; limpeza dos painéis pad cooling; uso de produtos biocidas conforme UE 582/2012
Segurança	Desligar antes da manutenção; não usar com as mãos molhadas; cabo de alimentação protegido; reparo por centro autorizado
Peso	Não especificado no manual
Dimensões	Não especificadas no manual
Acessórios incluídos	Kit de duto de ar, rodas, parafusos de montagem

Perguntas frequentes - BCB 19 Master

Como ligar e usar o refrigerador BCB 19?

Conecte o aparelho à rede elétrica, encha o reservatório de água (ou conecte à entrada de água) e pressione o botão ON/OFF. Use as teclas COOL para resfriamento ou VENT para apenas ventilação. Ajuste a velocidade com ▲/▼.

Qual água usar e como encher o reservatório?

Use água limpa de abastecimento, de preferência com dureza inferior a 15 °f. Se a água não for potável, trate-a conforme a diretiva 98/83/CE. Encha o reservatório pela conexão roscada ou manualmente; o flutuador interrompe automaticamente o fluxo no nível máximo.

O que significam os códigos de erro E1, E2, etc.?

Os códigos de erro são exibidos na tela: E1 (superaquecimento ou motor travado), E2 (sobretensão), E3 (subtensão), E4 (problema no motor), E7 (bloqueio), F4/F6 (problema de comunicação). Em caso de erro, desconecte por alguns minutos e contate o serviço autorizado se o problema persistir.

Como limpar e fazer a manutenção do refrigerador?

Sempre desconecte o aparelho antes da limpeza. Esvazie o reservatório pelo bujão de drenagem. Limpe periodicamente o reservatório e os painéis pad cooling com produtos biocidas conforme o regulamento UE 582/2012. Faça um ciclo com água limpa e desinfetante ao ar livre. Drene a água estagnada após o uso.

Posso programar a ligação ou desligamento automático?

Sim, use a tecla TIMING: quando o aparelho estiver ligado, pressione TIMING e ajuste o atraso com ▲/▼ para desligamento programado. Para ligamento programado, primeiro desligue o aparelho, pressione TIMING e ajuste o atraso.

Por que o fluxo de ar está fraco ou ausente?

Verifique se as entradas de ar não estão obstruídas e se o aparelho está a pelo menos 0,5 m das paredes. Verifique se o ventilador gira livremente. Se o problema persistir, contate o serviço pós-venda.

A tela não acende, o que fazer?

Verifique se o cabo de alimentação está bem conectado e se a tomada funciona. Se nada acontecer, contate um centro de assistência autorizado.

Como usar a função Reverse?

Pressione o botão REVERSE para inverter o sentido de rotação do ventilador. Isso permite expulsar o ar do ambiente ou aspirá-lo conforme sua necessidade.

O aparelho perde água pela parte inferior, por quê?

Pode ser devido a um bujão de drenagem afrouxado: feche-o corretamente. Limpe a saída se estiver suja. Se o reservatório vazar ou o painel gotejar, contate o serviço técnico.

Pode-se usar o refrigerador continuamente na entrada de água?

Sim, é possível conectar o aparelho permanentemente à rede hidráulica. O flutuador mantém o nível da água automaticamente. Certifique-se de seguir as instruções de segurança e usar água limpa.

MANUAL DE UTILIZADOR BCB 19 Master

▶▶5.2. CIRCUITO ACQUA:

▶▶7. ANOMALIE DI FUNZIONAMENTO

▶▶5. LIMPIEZA Y MANTENIMIENTO

▶▶7. ANOMALÍAS DE FUNCIONAMIENTO

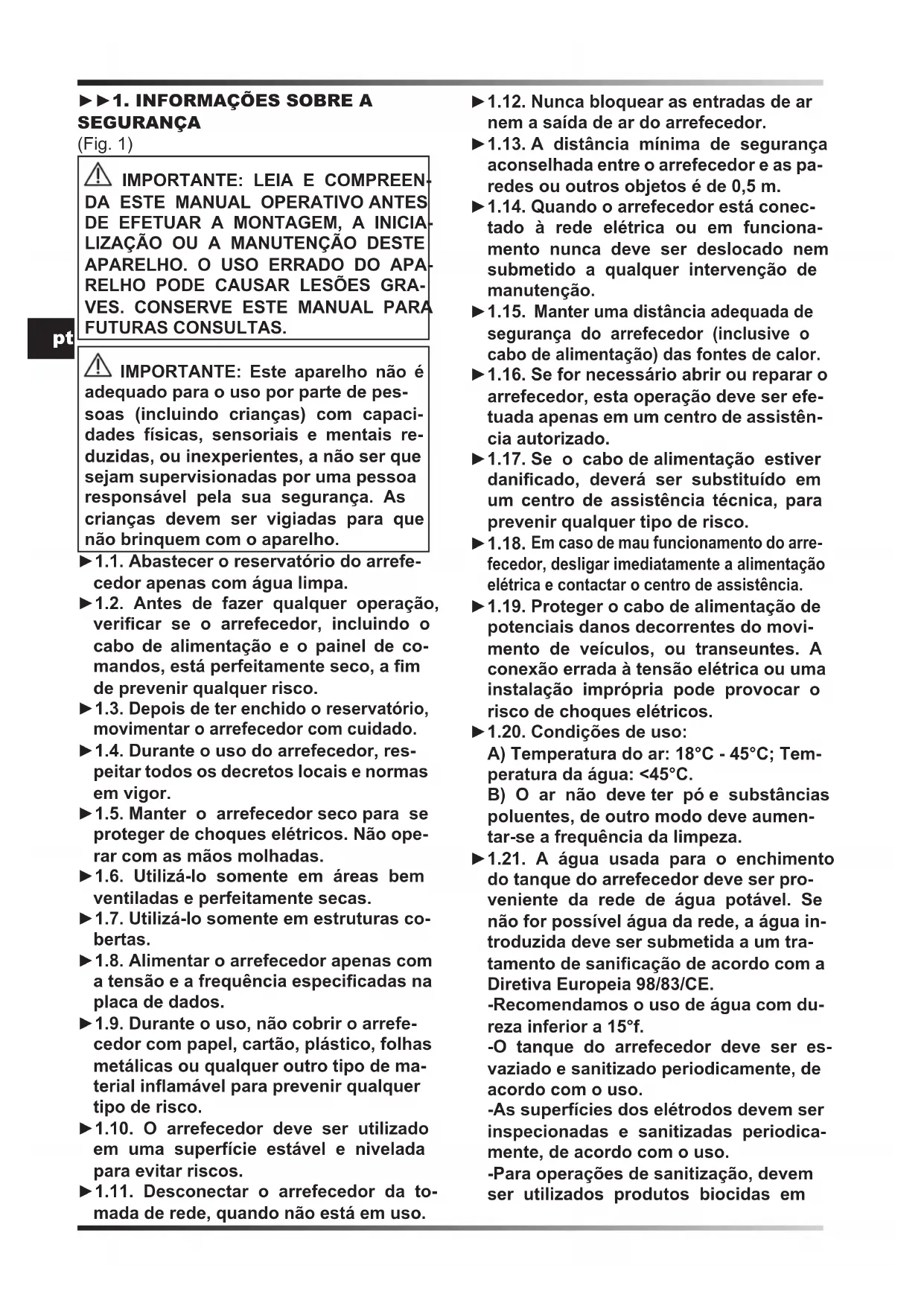

▶▶1. INFORMAÇÕES SOBRE A SEGURANÇA

(Fig. 1)

IMPORTANTE: LEIA E COMPREENDA ESTE MANUAL OPERATIVO ANTES DE EFETUAR A MONTAGEM, A INICIALIZAÇÃO OU A MANUTENÇÃO DESTE APARELHO. O USO ERRADO DO APARELHO PODE CAUSAR LESÕES GRAVES. CONSERVE ESTE MANUAL PARA FUTURAS CONSULTAS.

⚠️ IMPORTANTE: Este aparelho não é adequado para o uso por parte de pessoas (incluindo crianças) com capacidades físicas, sensoriais e mentais reduzidas, ou inexperientes, a não ser que sejam supervisionadas por uma pessoa responsável pela sua segurança. As crianças devem ser vigiadas para que não brinquem com o aparelho.

▶1.1. Abastecer o reservatório do arrefecedor apenas com água limpa.
▶1.2. Antes de fazer qualquer operação, verificar se o arrefecedor, incluindo o cabo de alimentação e o painel de comandos, está perfeitamente seco, a fim de prevenir qualquer risco.
▶1.3. Depois de ter enchido o reservatório, movimentar o arrefecedor com cuidado.
▶1.4. Durante o uso do arrefecedor, respeitar todos os decretos locais e normas em vigor.
▶1.5. Manter o arrefecedor seco para se proteger de choques elétricos. Não operar com as mãos molhadas.
▶1.6. Utilizá-lo somente em áreas bem ventiladas e perfeitamente secas.
▶1.7. Utilizá-lo somente em estruturas cobertas.
▶1.8. Alimentar o arrefecedor apenas com a tensão e a frequência especificadas na placa de dados.
▶1.9. Durante o uso, não cobrir o arrefecedor com papel, cartão, plástico, folhas metálicas ou qualquer outro tipo de material inflamável para prevenir qualquer tipo de risco.
▶1.10. O arrefecedor deve ser utilizado em uma superfície estável e nivelada para evitar riscos.
▶1.11. Desconectar o arrefecedor da tomada de rede, quando não está em uso.

▶1.12. Nunca bloquear as entradas de ar nem a saída de ar do arrefecedor.
▶1.13. A distância mínima de segurança aconselhada entre o arrefecedor e as paredes ou outros objetos é de 0,5 m.
▶1.14. Quando o arrefecedor está conectado à rede elétrica ou em funcionamento nunca deve ser deslocado nem submetido a qualquer intervenção de manutenção.
▶1.15. Manter uma distância adequada de segurança do arrefecedor (inclusive o cabo de alimentação) das fontes de calor.
▶1.16. Se for necessário abrir ou reparar o arrefecedor, esta operação deve ser efetuada apenas em um centro de assistência autorizado.
▶1.17. Se o cabo de alimentação estiver danificado, deverá ser substituído em um centro de assistência técnica, para prevenir qualquer tipo de risco.
▶1.18. Em caso de mau funcionamento do arrefecedor, desligar imediatamente a alimentação elétrica e contactar o centro de assistência.
▶1.19. Proteger o cabo de alimentação de potenciais danos decorrentes do movimento de veículos, ou transeuntes. A conexão errada à tensão elétrica ou uma instalação imprópria pode provocar o risco de choques elétricos.
▶1.20. Condições de uso:
A) Temperatura do ar: 18°C - 45°C; Temperatura da água: <45°C.
B) O ar não deve ter pó e substâncias poluentes, de outro modo deve aumentar-se a frequência da limpeza.
▶1.21. A água usada para o enchimento do tanque do arrefecedor deve ser proveniente da rede de água potável. Se não for possível água da rede, a água introduzida deve ser submetida a um tratamento de sanificação de acordo com a Diretiva Europeia 98/83/CE.
-Recomendamos o uso de água com du-reza inferior a 15ºf.
-O tanque do arrefecedor deve ser es- vaziado e sanitizado periodicamente, de acordo com o uso.
-As superfícies dos eléctrodos devem ser inspecionadas e sanitizadas periodicamente, de acordo com o uso.
-Para operações de sanitização, devem ser utilizados produtos biocidas em

conformidade com a regulamentação europeia nº 582/2012.

▶▶2. DESEMBALAGEM

▶2.1. Remover todos os materiais de embalagem utilizados para embalar e enviar o arrefecedor e eliminá-los segundo as normas em vigor.
▶2.2. Extrair todos os artigos da embalagem.
▶2.3. Controlar eventuais danos sofridos durante o transporte. Se o arrefecedor apresentar danos, informar imediatamente o concessionário no qual foi adquirido.

▶▶3. MONTAGEM

O arrefecedor é dotado de kit de canalização do ar e de rodas para facilitar a movimentação. Dependendo do modelo, todos os componentes podem estar já instalados ou a instalar. Os componentes com os respetivos parafusos e porcas de montagem encontram-se dentro da embalagem (Fig. 2).

▶▶4. FUNCIONAMENTO

ADVERTÊNCIA: Ler atentamente as "INFORMAÇÕES SOBRE A SEGURANÇA" antes de acender o arrefecedor.

ADVERTÊNCIA: Utilizar somente água limpa para evitar avarias ou outras anomalias.

ADVERTÊNCIA: Verifique a correta instalação à terra do seu sistema elétrico. A ligação à rede elétrica deve ser feita de acordo com as normas nacionais em vigor. Alimentar o arrefecedor apenas com a tensão e a frequência especificadas na placa de dados.

▶▶4.1. ACENDIMENTO:

▶4.1.1. Conectar o arrefecedor à rede hídrica através da conexão roscada (Fig. 3).

▶4.1.2. Abastecer com água o reservatório. Quando o reservatório atinge o nível máximo, uma boia bloqueia automaticamente o fluxo de água.
ATENÇÃO: É possível fazer o arrefecedor funcionar ligado e alimentado de modo contínuo pela rede hídrica.
▶4.1.3. Verificar se não ocorreram fugas durante o abastecimento.
▶4.1.4. Ligar a ficha de alimentação à rede elétrica (Fig. 4).
▶4.1.5. Pressionar o botão ON/OFF / POWER para acender o arrefecedor (Fig. 6).

▶▶4.2.1. FUNÇÕES DO PAINEL DE CONTROLO E DO TELECOMANDO (Fig. 5):

▶ON/OFF: Permite acender ou desligar o ar-refecedor.
▶ AUTO: Permite ativar a função automática de arrefecimento e limpeza.
▶COOL: Permite ativar ou desativar a modalidade de arrefecimento (a ventilação não se ativa imediatamente).
▶VENT: Permite ativar ou desativar a modalidade de ventilação para a movimentação do ar.
▶ CLEAN: Modalidade não disponível.
▶ REVERSE: Permite inverter o sentido de rotação da ventoinha para inserir ou remover o ar do ambiente.
▶ SWING: Modalidade não disponível. NOTA: Para ativar ou desativar a oscilação automática dos defletores para direcionar o fluxo de ar, puxar o cordão posicionado no bocal de saída de ar.
▶▲ \ ▼: Permite regular a velocidade da ventilação e relógio do ecrã.
▶CLOCK: Permite configurar o relógio do ecrã.
▶TIMING: Permite ativar ou desativar a modalidade de acendimento ou desligamento retardado.
- Acendimento retardado: Com o arrefecedor aceso, pressionar o botão "TIMING" [TEMPORIZAÇÃO], para configurar o acendimento retardado (agir nos botões ▲ \ ▼). -Desligamento retardado: Com o arrefecedor aceso, pressionar o botão "TIMING" [TEMPORIZAÇÃO], para configurar o desligamento retardado (agir nos botões ▲ \ ▼).

▶ SET: Permite configurar algumas configurações específicas (pressionar várias vezes o botão "SET" [CONFIGURAR] e agir nos botões ▲ \ ▼):

-P1: Modalidade não disponível.
-P2: Configuração da temperatura ambiente de 10°C a 40°C.
-P3: Modalidade não disponível.
-P4: Configuração da frequência elétrica de 40Hz a 60Hz.
-P5: Modalidade não disponível.

NOTA: Quando no ecrã se acende um led vermelho acompanhado por um bip acústico significa que o reservatório está vazio e deve ser enchido novamente (função "COOL"). Para desativar o bip acústico, desativar a função "COOL".

Durante o funcionamento acende-se no ecrã um led de estado:

-LED VERDE (aceso): Arrefecedor em funcionamento.
-LED LARANJA (aceso): Arrefecedor em acendimento com nível de água baixo.
-LED VERDE (a piscar): Problemas de comunicação entre o ecrã e o arrefecedor.
-LED VERMELHO (aceso): Arrefecedor em desligamento ou em stand-by com nível de água baixo.

▶▶4.3. DESLIGAMENTO:

▶4.3.1. Pressionar o botão ON/OFF / POWER para desligar o arrefecedor (Fig. 6).
▶4.3.2. Esvaziar o reservatório pelo específico tampão de descarga (Fig. 7).

▶▶5. LIMPEZA E MANUTENÇÃO

ADVERTÊNCIA: ANTES DE EFETUAR QUALQUER TIPO DE OPERAÇÃO DE MANUTENÇÃO OU REPARAÇÃO, DES- CONECTAR O CABO DE ALIMENTAÇÃO DA REDE ELÉTRICA.

DEPENDENDO DO AMBIENTE NO QUAL O ARREFECEDOR FOR UTILIZADO, O PÓ, A SUJIDADE E A QUALIDADE DA ÁGUA UTILIZADA PODEM INFLUENCIAR O REN-

DIMENTO DA UNIDADE. PORTANTO, DE ACORDO COM O MODELO, PODE SER NECESSÁRIO LIMPAR:

▶▶5.1. RESERVATÓRIO:

RECOMENDA-SE DE LER ATENTAMENTE AS ADVERTÊNCIAS SOBRE A SEGURANÇA E DE MUDAR A ÁGUA FREQUENTE-MENTE.

▶5.1.1. Desligar o arrefecedor e desconectar a ficha da rede elétrica.
▶5.1.2. Esvaziar o reservatório pelo específico tampão de descarga.

▶▶5.2. CIRCUITO ÁGUA:

▶5.2.1. Para garantir o correto funcionamento do arrefecedor, primeiro é necessário desligar completamente o arrefecedor, desativar durante alguns minutos a modalidade “COOL” para evitar a acumulação de água.
▶5.2.2. Periodicamente é aconselhável realizar um ciclo completo utilizando água limpa e produtos de desinfeção adequados, fazendo o arrefecedor funcionar em ambiente externo.

IMPORTANTE:

-O tanque do arrefecedor deve ser esvaziado e sanitizado periodicamente, de acordo com o uso.
-As superfícies dos elétrodos devem ser inspecionadas e sanitizadas periodicamente, de acordo com o uso.
-Para operações de sanitização, devem ser utilizados produtos biocidas em conformidade com a regulamentação europeia nº 582/2012.
-Se presente, mande verificar e limpar a lâmpada UV uma vez por ano no centro de assistência.

▶▶6. DIAGNÓSTICO ERROS NO PAINEL DE CONTROLO

ERRO CAUSA SOLUÇÃO
E1	1. Sobreaquecimento apare-lhagem eletrónica2. Aparelhagem eletrónica defeituosa3. Motor bloqueado ou avaria-do	1. Desligar o arrefecedor da rede elétrica durante alguns minutos2. Consultar o centro de assistência3. Consultar o centro de assistência
E2	1. Tensão inadequada (sobre-tensão)2. Conexões elétricas defeituos-sas	1a. Verificar a tensão correta do seu sistema1b. Consultar o centro de assistência2. Consultar o centro de assistência
E3	1. Tensão inadequada (subten-são)2. Conexões elétricas defeituos-sas	1a. Verificar a tensão correta do seu sistema1b. Consultar o centro de assistência2. Consultar o centro de assistência
E4	1. Conexões elétricas do motor defeituosas	1a. Verificar a tensão correta do seu sistema1b. Consultar o centro de assistência
E7	1. Arrefecedor em bloqueio 1a.	Desligar e voltar a acender o arrefecedor1b. Consultar o centro de assistência
F4	1. Problemas de comunicação 1.	Consultar o centro de assistência
F6	1. Problemas de comunicação 1.	Consultar o centro de assistência

▶▶7. ANOMALIAS DE FUNCIONAMENTO

ANOMALIA CAUSA SOLUÇÃO
O ecrã não funciona	1. Falta de alimentação2. Equipamento com defeito	1a. Controlar se o dispositivo está conectado à alimentação1b. Contactar o centro de assistência2. Contactar o centro de assistência
Não há fluxo de ar ou é muito baixo	1. Obstrução da tomada de ar2. Equipamento com defeito	1a. Manter o arrefecedor afastado de paredes que possam obstruir a passagem do ar1b. Remover eventuais objetos da tomada de ar1c. Contactar o centro de assistência2. Contactar o centro de assistência
O dispositivo não responde aos comandos	1. Equipamento com defeito 1. Contactar o centro de assistência
O dispositivo per-de água	1. A tampa de descarga está afrouxada2. A descarga está suja e a tam-pa de descarga não se fecha perfeitamente3. O reservatório apresenta fugas4. O painel goteja	1. Fechar a tampa2. Limpar a descarga e fechar a tampa3. Contactar o centro de assistência4. Contactar o centro de assistência

▶▶1. INFORMATIONER VEDR∅REN-DE SIKKERHEDEN

(Fig. 1)

⚠ VIGTIGT: INDEN APPARATET SAMLES, TAGES I BRUG ELLER VEDLIGE-HOLDES, SKAL BRUGERMANUALEN LÆSES OG FORSTÅS. FORKERT BRUG AF APPARATET KAN FORÅRSAGE AL-VORLIGE KVÆSTELSER. GEM VEJLED-NINGEN FOR FREMTIDIG REFERENCE.

▶▶1. BIZTONSÁGI TUDNIVALÓK

(1. ábra)

⚠️ FONTOS: A BERENDEZÉS ÖSSZE-SZERELÉSE ÉS ÜZEMBE HELYEZÉSE ELŐTT OLVASSA EL FIGYELMESEN A JELEN HASZNÁLATI ÚTMUTATÓT. A BERENDEZÉS NEM MEGFELELŐ HASZNÁ-LATA SÚLYOS SÉRÜLÉSEKET OKOZ-HAT. A HASZNÁLATI UTASÍTÁST TARTSA MEG KÉSŐBBI HASZNÁLAT CÉLJÁRA.

▶▶5.2. CIRCUITO ACQUA:

▶▶7. DEFECTE DE FUNCTIONARE

▶▶7. PREVÁDZKOVÉ ANOMÁLIE

▶▶7. PREVÁDZKOVÉ ANOMÁLIE

▶it - SMALTIMENTO DEL PRODOTTO

▶ pt - ELIMINAÇÃO DO PRODUTO

-Este produto foi projetado e fabricado com materiais e componentes de alta qualidade que podem ser reciclados e reutilizados.

-Quando for afixado em um produto o símbolo do bidão com rodas marcado com uma cruz, significa que o produto é protegido pela Diretiva Europeia 2012/19/UE.

-Solicitamos informar-se sobre o sistema local de recolha diferenciada para os produtos elétricos e eletrónicos.

-Respeitar as normas locais em vigor e não eliminar os produtos antigos como normais detritos domésticos. A correta eliminação do produto ajuda a evitar possíveis consequências negativas para a saúde do ambiente e do homem.
