BCB 19 - Aire Acondicionado Master - Manual de uso y guía de instrucciones gratis

Marca	Master
Modelo	BCB 19
Tipo de producto	Enfriador de aire evaporativo (climatización)
Alimentación	Red eléctrica, tensión y frecuencia según placa de características
Consumo eléctrico	No especificado en el manual
Depósito de agua	Con flotador de nivel máximo, vaciado por tapón
Conexión de agua	Por conexión roscada (posible alimentación continua de agua)
Calidad del agua recomendada	Agua de acueducto, dureza inferior a 15 °f, desinfectada si es necesario
Temperatura de uso	Aire: 18 °C a 45 °C; Agua: <45 °C
Funciones principales	Cool (enfriamiento), Vent (ventilación sola), Auto (automático), Reverse (inversión sentido ventilador), Temporizador (encendido/apagado retardado), Ajuste de velocidad
Panel de control	Pantalla LED, botones ON/OFF, AUTO, COOL, VENT, REVERSE, ▲/▼, CLOCK, TIMING, SET
Control remoto	Incluido (funciones similares al panel)
Oscilación de los deflectores	Manual mediante cuerda en la boca de salida de aire
Pantalla indicadores de estado	LED verde (encendido), naranja (agua baja), rojo (espera/agua baja), parpadeante (problema de comunicación)
Distancia de seguridad	0,5 m mínimo de paredes y objetos
Limpieza y mantenimiento	Vaciado y desinfección periódica del depósito; limpieza de los paneles pad cooling; uso de productos biocidas conformes con la UE 582/2012
Seguridad	Desconectar antes del mantenimiento; no usar con las manos mojadas; proteger el cable de alimentación; reparación por centro autorizado
Peso	No especificado en el manual
Dimensiones	No especificadas en el manual
Accesorios incluidos	Kit de conductos de aire, ruedas, tornillería de montaje

Preguntas frecuentes - BCB 19 Master

¿Cómo encender y usar el enfriador BCB 19?

Conecte el aparato a la red eléctrica, llene el depósito de agua (o conéctelo a la toma de agua), luego presione el botón ON/OFF. Use las teclas COOL para enfriar o VENT para solo ventilación. Ajuste la velocidad con ▲/▼.

¿Qué agua usar y cómo llenar el depósito?

Use agua limpia de acueducto, preferiblemente con dureza inferior a 15 °f. Si el agua no es potable, trátela según la directiva 98/83/CE. Llene el depósito por la conexión roscada o manualmente, el flotador detiene automáticamente el caudal al nivel máximo.

¿Qué significan los códigos de error E1, E2, etc.?

Los códigos de error se muestran en la pantalla: E1 (sobrecalentamiento o motor bloqueado), E2 (sobretensión), E3 (baja tensión), E4 (problema del motor), E7 (bloqueo), F4/F6 (problema de comunicación). En caso de error, desconecte unos minutos y contacte al servicio autorizado si el problema persiste.

¿Cómo limpiar y mantener el enfriador?

Desconecte siempre el aparato antes de limpiar. Vacíe el depósito mediante el tapón de vaciado. Limpie periódicamente el depósito y los paneles pad cooling con productos biocidas conformes al reglamento UE 582/2012. Realice un ciclo con agua limpia y desinfectante en el exterior. Vacíe el agua estancada después del uso.

¿Puedo programar el encendido o apagado automático?

Sí, use la tecla TIMING: cuando el aparato está encendido, presione TIMING y luego ajuste el retardo con ▲/▼ para el apagado retardado. Para un encendido retardado, primero apague el aparato, presione TIMING y luego ajuste el retardo.

¿Por qué el flujo de aire es débil o nulo?

Asegúrese de que las tomas de aire no estén obstruidas y que el aparato esté al menos a 0,5 m de las paredes. Verifique que el ventilador gire libremente. Si el problema persiste, contacte al servicio postventa.

La pantalla no se enciende, ¿qué hacer?

Verifique que el cable de alimentación esté bien conectado y que el enchufe funcione. Si no sucede nada, contacte a un centro de asistencia autorizado.

¿Cómo usar la función Reverse?

Presione el botón REVERSE para invertir el sentido de rotación del ventilador. Esto permite expulsar el aire fuera de la habitación o aspirar según sus necesidades.

El aparato pierde agua por la parte inferior, ¿por qué?

Esto puede deberse a un tapón de vaciado suelto: ciérrelo correctamente. Limpie el desagüe si está sucio. Si el depósito tiene fugas o el panel gotea, contacte al servicio técnico.

¿Se puede usar el enfriador de forma continua con la conexión de agua?

Sí, es posible conectar el aparato de forma permanente a la red de agua. El flotador mantiene el nivel de agua automáticamente. Asegúrese de respetar las instrucciones de seguridad y usar agua limpia.

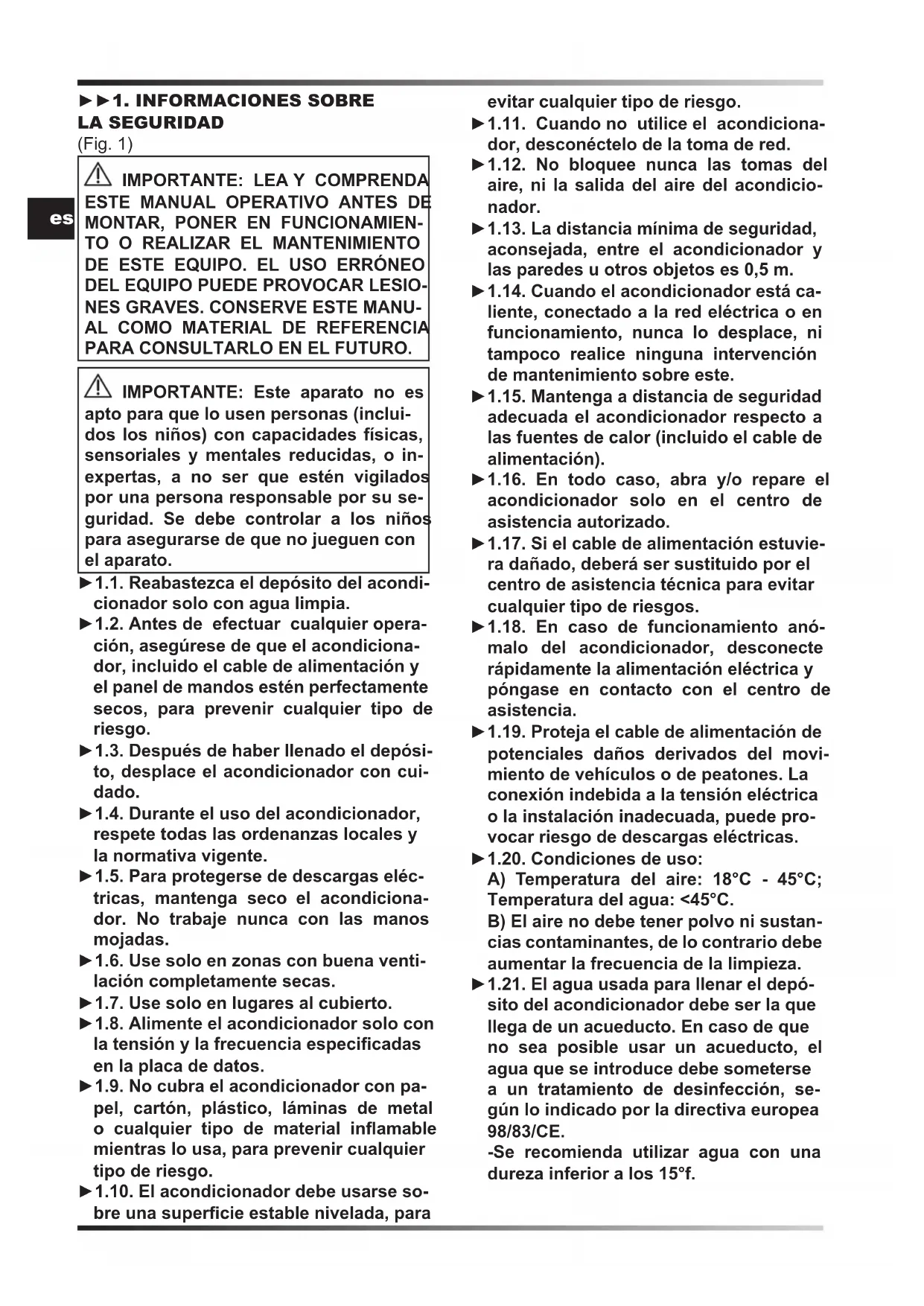

MANUAL DE USUARIO BCB 19 Master

⚠️ IMPORTANTE: Este aparato no es apto para que lo usen personas (incluidos los niños) con capacidades físicas, sensoriales y mentales reducidas, o inexpertas, a no ser que estén vigilados por una persona responsable por su seguridad. Se debe controlar a los niños para asegurarse de que no jueguen con el aparato.

▶1.1. Reabastezca el depósito del acondicionador solo con agua limpia.
▶1.2. Antes de efectuar cualquier operación, asegúrese de que el acondicionador, incluido el cable de alimentación y el panel de mandos estén perfectamente secos, para prevenir cualquier tipo de riesgo.
▶1.3. Después de haber llenado el depósito, desplace el acondicionador con cuidado.
▶1.4. Durante el uso del acondicionador, respete todas las ordenanzas locales y la normativa vigente.
▶1.5. Para protegerse de descargas eléctricas, mantenga seco el acondicionador. No trabaje nunca con las manos mojadas.
▶1.6. Use solo en zonas con buena ventilación completamente secas.
▶1.7. Use solo en lugares al cubierto.
▶1.8. Alimente el acondicionador solo con la tensión y la frecuencia especificadas en la placa de datos.
▶1.9. No cubra el acondicionador con papel, cartón, plástico, láminas de metal o cualquier tipo de material inflamable mientras lo usa, para prevenir cualquier tipo de riesgo.
▶1.10. El acondicionador debe usarse sobre una superficie estable nivelada, para

evitar cualquier tipo de riesgo.

▶1.11. Cuando no utilice el acondicionador, desconéctelo de la toma de red.

▶1.12. No bloquee nunca las tomas del aire, ni la salida del aire del acondicionador.

▶1.13. La distancia mínima de seguridad, aconsejada, entre el acondicionador y las paredes u otros objetos es 0,5 m.

▶1.14. Cuando el acondicionador está caliente, conectado a la red eléctrica o en funcionamiento, nunca lo desplace, ni tampoco realice ninguna intervención de mantenimiento sobre este.

▶1.15. Mantenga a distancia de seguridad adecuada el acondicionador respecto a las fuentes de calor (incluido el cable de alimentación).

▶1.16. En todo caso, abra y/o repare el acondicionador solo en el centro de asistencia autorizado.

▶1.17. Si el cable de alimentación estuviera dañado, deberá ser sustituido por el centro de asistencia técnica para evitar cualquier tipo de riesgos.

▶1.18. En caso de funcionamiento anó-malo del acondicionador, desconecte rápidamente la alimentación eléctrica y póngase en contacto con el centro de asistencia.

▶1.19. Proteja el cable de alimentación de potenciales daños derivados del movimiento de vehículos o de peatones. La conexión indebida a la tensión eléctrica o la instalación inadecuada, puede provocar riesgo de descargas eléctricas.

▶1.20. Condiciones de uso: A) Temperatura del aire: 18°C - 45°C; Temperatura del agua: <45°C. B) El aire no debe tener polvo ni sustancias contaminantes, de lo contrario debe aumentar la frecuencia de la limpieza.

▶1.21. El agua usada para llenar el depósito del acondicionador debe ser la que llega de un acueducto. En caso de que no sea posible usar un acueducto, el agua que se introduce debe someterse a un tratamiento de desinfección, según lo indicado por la directiva europea 98/83/CE.

-Se recomienda utilizar agua con una dureza inferior a los 15°f.

-El depósito del acondicionador debe vaciarse y desinfectarse periódicamente en base al uso que se haga.

-Las superficies de los pads, deben inspeccionarse y desinfectarse periódicamente en base al uso que se haga.

-Para las operaciones de desinfección deben utilizarse productos biocidas, conformes al reglamento europeo n° 582/2012.

▶▶2. DESEMBALAJE

▶2.1. Retire todos los materiales del embalaje utilizados para embalar y expedir el acondicionador y elimínelos según las normas vigentes.
▶2.2. Saque todos los artículos del embalaje.
▶2.3. Controle posibles daños durante el transporte. Si el acondicionador estuviera dañado, informe inmediatamente al concesionario donde lo ha comprado.

▶▶3. MONTAJE

El acondicionador lleva un kit de canalización del aire y ruedas para facilitar el desplazamiento del mismo. En base al modelo, todos los componentes pueden ya estar instalados o deben instalarse. Los componentes, equipados con la tornillería de montaje correspondiente, se encuentran dentro del embalaje (Fig. 2).

▶▶4. FUNCIONAMIENTO

ADVERTENCIA: Lea atentamente la "INFORMACIÓN SOBRE LA SEGURIDAD", antes de encender el acondicionador.

ADVERTENCIA: Use solo agua limpia, para evitar averías u otras anomalías.

ADVERTENCIA: Compruebe que la puesta a tierra de su instalación eléctrica sea correcta. La conexión a la red eléctrica se realiza de acuerdo con las normas nacionales vigentes. Alimente el acondicionador solo con la tensión y la frecuencia especificadas en la placa de datos.

▶▶4.1. ENCENDIDO:

▶4.1.1. Conecte el acondicionador a la red hídrica mediante el racor roscado (Fig. 3).
▶4.1.2. Abastezca de agua el depósito. Cuando el depósito alcance el nivel máximo, un flotante bloqueará automáticamente el flujo de agua.
ATENCIÓN: El acondicionador puede funcionar conectado y alimentado de manera continuada, a la red hídrica.
▶4.1.3. Compruebe que no se produzcan pérdidas durante el abastecimiento.
▶4.1.4. Conecte el enchufe de alimentación a la red eléctrica (Fig. 4).
▶4.1.5. Presione el botón ON/OFF / POWER para encender el acondicionador (Fig. 6).

▶▶4.2.1. FUNCIONES DEL PANEL DE CONTROL Y DEL MANDO A DISTANCIA (Fig. 5):

▶ON/OFF: Permite encender o apagar el acondicionador.
▶ AUTO: Permite activar la función automática de enfriamiento y de limpieza.
▶COOL: Permite activar o desactivar la modalidad enfriamiento (la ventilación no se pone en marcha inmediatamente).
▶VENT: Permite activar o desactivar la modalidad de ventilación para mover el aire.
▶ CLEAN: Modalidad no disponible.
▶ REVERSE: Permite invertir el sentido de rotación del ventilador para introducir el aire desde el ambiente o para eliminarlo.
▶ SWING: Permite activar o desactivar la oscilación automática de los deflectores para dirigir el flujo de aire.
▶▲ \ ▼: Permite regular la velocidad de la ventilación y el reloj de la pantalla.
▶CLOCK: Permite configurar el reloj de la pantalla.
▶TIMING: Permite activar o desactivar la modalidad de encendido o apagado retrasado.

-Encendido retrasado: Con el acondicionador encendido, presione el pulsador "TIMING", para configurar el encendido retrasado (intervenir en los pulsadores ▲ \ ▼).

-Apagado retrasado: Con el acondicionador encendido, presione el pulsador "TIMING", para configurar el apagado retrasado (intervenir en los pulsadores ▲ \ ▼).

▶ SET: Permite configurar algunas programaciones específicas (presione varias veces el pulsador "SET" e intervenga en los pulsadores ▲ \ ▼):

-P1: Modalidad no disponible.

-P2: Ajuste de la temperatura ambiente de 10^ C a 40^ C.

-P3: Modalidad no disponible.

-P4: Ajuste de la frecuencia eléctrica de 40Hz a 60Hz.

-P5: Modalidad no disponible.

NOTA: Cuando en la pantalla se enciende una led rojo acompañado de un bip, significa que el depósito está vacío y debe llenarse de nuevo (función "COOL"). Para desactivar el bip desactive el función "COOL".

Durante el funcionamiento se enciende un led de estado en la pantalla:

-LED VERDE (encendido): Acondicionador funcionando.

-LED NARANJA (encendido): Acondicionador en fase de encendido con nivel bajo del agua.

-LED VERDE (intermitente): Problemas de comunicación entre la pantalla y el acondicionador.

-LED ROJO (encendido): Acondicionador en fase de apagado o en stand-by con nivel bajo del agua.

▶▶4.3. APAGADO:

▶4.3.1. Presione el botón ON/OFF / POWER para apagar el acondicionador (Fig. 6).

▶4.3.2. Vacíe el depósito mediante la tapa de descarga correspondiente (Fig. 7).

ADVERTENCIA: ANTES DE REALIZAR CU- ALQUIER TIPO DE MANTENIMIENTO O REPARACIÓN, DESCONECTE EL CABLE DE ALIMENTACIÓN DE LA RED ELÉCTRICA.

EN BASE AL AMBIENTE EN EL QUE SE USE EL ACONDICIONADOR, EL POLVO, LA SUCIEDAD O LA CALIDAD DEL AGUA USADA, PUEDEN INFLUIR EN LAS PRES-TACIONES DE LA UNIDAD. POR LO TANTO, EN BASE AL MODELO PUEDE SER NECESARIO LIMPIAR:

▶▶5.1. DEPÓSITO:

SE RECOMIENDA LEER ATENTAMENTE LAS ADVERTENCIAS SOBRE LA SEGURIDAD Y CAMBIAR EL AGUA CON FRECUENCIA.

▶5.1.1. Apague el acondicionador y desconecte el enchufe de la red eléctrica.

▶5.1.2. Vacíe el depósito mediante la tapa de descarga correspondiente.

▶▶5.2. CIRCUITO DEL AGUA:

▶5.2.1. Para garantizar un buen funcionamiento del enfriador, primero hay que apagar completamente el acondicionador, desactivar durante unos minutos el modo de funcionamiento “COOL”, para evitar estancamientos de agua.

▶5.2.2. Se aconseja realizar un ciclo completo periódicamente, utilizando agua limpia y productos de desinfección adecuados, poniendo en funcionamiento el acondicionador en el exterior.

IMPORTANTE:

-El depósito del acondicionador debe vaciarse y desinfectarse periódicamente en base al uso que se haga.

-Las superficies de los pads, deben inspeccionarse y desinfectarse periódicamente en base al uso que se haga.

-Para las operaciones de desinfección deben utilizarse productos biocidas, conformes al reglamento europeo n° 582/2012.

-Si está presente, haga revisar y limpiar la lámpara UV una vez al año en el centro de servicio.

▶▶6. DIAGNÓSTICO DE ERRORES EN EL PANEL DE CONTROL

ERROR	CAUSA SOLUCIÓN
E1	1. Sobrecalentamiento del aparato electrónico2. Aparato electrónico defectuoso3. Motor bloqueado o averiado	1. Desconecte el acondicionador de la red eléctrica durante unos minutos2. Diríjase al centro de asistencia3. Diríjase al centro de asistencia
E2	1. Tensión inadecuada (sobre-tensión)2. Conexiones eléctricas defectuosas	1a. Compruebe la correcta tensión de su instalación1b. Diríjase al centro de asistencia2. Diríjase al centro de asistencia
E3	1. Tensión inadecuada (subtensión)2. Conexiones eléctricas defectuosas	1a. Compruebe la correcta tensión de su instalación1b. Diríjase al centro de asistencia2. Diríjase al centro de asistencia
E4	1. Conexiones eléctricas del motor defectuosas	1a. Compruebe la correcta tensión de su instalación1b. Diríjase al centro de asistencia
E7	1. Acondicionador bloqueado 1a.	Apague el acondicionador y vuelva a encenderlo1b. Diríjase al centro de asistencia
F4	1. Problemas de comunicación 1.	Diríjase al centro de asistencia
F6	1. Problemas de comunicación 1.	Diríjase al centro de asistencia

ANOMALÍA CAUSA SOLUCIÓN
La pantalla no funciona	1. Falta alimentación2. Equipo defectuoso	1a. Controle que el dispositivo esté conectado a la alimentación1b. Póngase en contacto con el centro de asistencia2. Póngase en contacto con el centro de asistencia
No hay flujo de aire o es muy bajo	1. Obstrucción de la toma de aire2. Equipo defectuoso	1a. Mantener el acondicionador alejado de las paredes que pueden obstruir el paso de aire1b. Elimine los objetos que obstruyen la toma de aire1c. Póngase en contacto con el centro de asistencia2. Póngase en contacto con el centro de asistencia
El dispositivo no responde a los mandos	1. Equipo defectuoso 1. Póngase	en contacto con el centro de asistencia
El dispositivo pier-de agua	1. El tapón de descarga está poco enroscado2. La descarga está sucia y el tapón de descarga no cierra bien3. El depósito pierde4. El panel gotea	1. Cierre el tapón2. Limpie la descarga y cierre el tapón3. Póngase en contacto con el centro de asistencia4. Póngase en contacto con el centro de asistencia

▶▶1. INFORMATIONS SUR LA SÉCURITÉ

(Fig. 1)

⚠️ IMPORTANT : LIRE ET COMPRENDRE CE MANUEL D'UTILISATION AVANT DE PROCÉDER À L'ASSEMBLAGE, À LA MISE EN SERVICE OU À L'ENTRETIEN DE CET APPAREIL. L'UTILISATION INCORRECTE DE L'APPAREIL PEUT CAUSER DE GRAVES BLESSURES. CONSERVER CE MANUEL POUR TOUTE CONSULTATION FUTURE.

▶es - ELIMINACIÓN DEL PRODUCTO

-Este producto ha sido diseñado y fabricado con materiales y componentes de alta calidad que se pueden reciclar y reutilizar.

-Cuando en el producto se encuentra el símbolo del contenedor con las ruedas tachado con una cruz, significa que el producto está tutelado por la Directiva europea 2012/19/UE.

-Se ruega informarse acerca del sistema local de recogida selectiva para los productos eléctricos y electrónicos.

-Respete las normas locales vigentes y no elimine los productos viejos junto con los residuos domésticos normales. La eliminación correcta del producto ayuda a evitar posibles consecuencias negativas para la salud del ambiente y del hombre.
