BCB 19 - Climatisation Master - Notice d'utilisation et mode d'emploi gratuit

Marque	Master
Modèle	BCB 19
Type de produit	Rafraîchisseur d'air évaporatif (climatisation)
Alimentation	Réseau électrique, tension et fréquence selon plaque signalétique
Consommation électrique	Non spécifié dans la notice
Réservoir d'eau	Avec flotteur de niveau max, vidange par bouchon
Raccordement hydrique	Par raccord fileté (alimentation en eau continue possible)
Qualité de l'eau recommandée	Eau d'aqueduc, dureté inférieure à 15 °f, désinfectée si nécessaire
Température d'utilisation	Air : 18 °C à 45 °C ; Eau : <45 °C
Fonctions principales	Cool (rafraîchissement), Vent (ventilation seule), Auto (automatique), Reverse (inversion sens ventilateur), Minuterie (allumage/arrêt retardé), Réglage vitesse
Panneau de contrôle	Écran LED, boutons ON/OFF, AUTO, COOL, VENT, REVERSE, ▲/▼, CLOCK, TIMING, SET
Télécommande	Incluse (fonctions similaires au panneau)
Oscillation des déflecteurs	Manuelle par corde sur la bouche de sortie d'air
Écran indicateurs d'état	LED verte (marche), orange (eau basse), rouge (veille/eau basse), clignotante (problème communication)
Distance de sécurité	0,5 m minimum des murs et objets
Nettoyage et entretien	Vidange et assainissement périodique du réservoir ; nettoyage des panneaux pad cooling ; utilisation de produits biocides conformes UE 582/2012
Sécurité	Débrancher avant entretien ; ne pas utiliser avec mains mouillées ; câble d'alimentation à protéger ; réparation par centre agréé
Poids	Non spécifié dans la notice
Dimensions	Non spécifiées dans la notice
Accessoires inclus	Kit de canalisation d'air, roues, boulonnerie de montage

FOIRE AUX QUESTIONS - BCB 19 Master

Comment allumer et utiliser le rafraîchisseur BCB 19 ?

Branchez l'appareil au réseau électrique, remplissez le réservoir d'eau (ou raccordez à l'arrivée d'eau), puis appuyez sur le bouton ON/OFF. Utilisez les touches COOL pour le rafraîchissement ou VENT pour la ventilation seule. Réglez la vitesse avec ▲/▼.

Quelle eau utiliser et comment remplir le réservoir ?

Utilisez de l'eau propre d'aqueduc, de préférence avec une dureté inférieure à 15 °f. Si l'eau n'est pas potable, traitez-la conformément à la directive 98/83/CE. Remplissez le réservoir par le raccord fileté ou manuellement, le flotteur arrête automatiquement le débit au niveau maximum.

Que signifient les codes d'erreur E1, E2, etc. ?

Les codes d'erreur sont affichés sur l'écran : E1 (surchauffe ou moteur bloqué), E2 (sur-tension), E3 (sous-tension), E4 (problème moteur), E7 (blocage), F4/F6 (problème de communication). En cas d'erreur, débranchez quelques minutes puis contactez le service agréé si le problème persiste.

Comment nettoyer et entretenir le rafraîchisseur ?

Débranchez toujours l'appareil avant nettoyage. Videz le réservoir via le bouchon de vidange. Nettoyez périodiquement le réservoir et les panneaux pad cooling avec des produits biocides conformes au règlement UE 582/2012. Faites un cycle avec de l'eau propre et désinfectant à l'extérieur. Vidangez l'eau stagnante après utilisation.

Puis programmer la mise en marche ou l'arrêt automatique ?

Oui, utilisez la touche TIMING : lorsque l'appareil est allumé, appuyez sur TIMING puis réglez le délai avec ▲/▼ pour l'arrêt retardé. Pour un allumage retardé, éteignez d'abord l'appareil, appuyez sur TIMING puis réglez le délai.

Pourquoi le flux d'air est-il faible ou absent ?

Assurez-vous que les prises d'air ne sont pas obstruées et que l'appareil est à au moins 0,5 m des murs. Vérifiez que le ventilateur tourne librement. Si le problème persiste, contactez le service après-vente.

L'écran ne s'allume pas, que faire ?

Vérifiez que le câble d'alimentation est bien branché et que la prise fonctionne. Si rien ne se passe, contactez un centre d'assistance agréé.

Comment utiliser la fonction Reverse ?

Appuyez sur le bouton REVERSE pour inverser le sens de rotation du ventilateur. Cela permet d'expulser l'air hors de la pièce ou de l'aspirer selon vos besoins.

L'appareil perd de l'eau par le bas, pourquoi ?

Cela peut venir d'un bouchon de vidange desserré : fermez-le correctement. Nettoyez l'évacuation si elle est sale. Si le réservoir fuit ou si le panneau goutte, contactez le service technique.

Peut-on utiliser le rafraîchisseur en continu sur l'arrivée d'eau ?

Oui, il est possible de raccorder l'appareil en permanence au réseau hydrique. Le flotteur maintient le niveau d'eau automatiquement. Veillez à respecter les consignes de sécurité et à utiliser de l'eau propre.

MODE D'EMPLOI BCB 19 Master

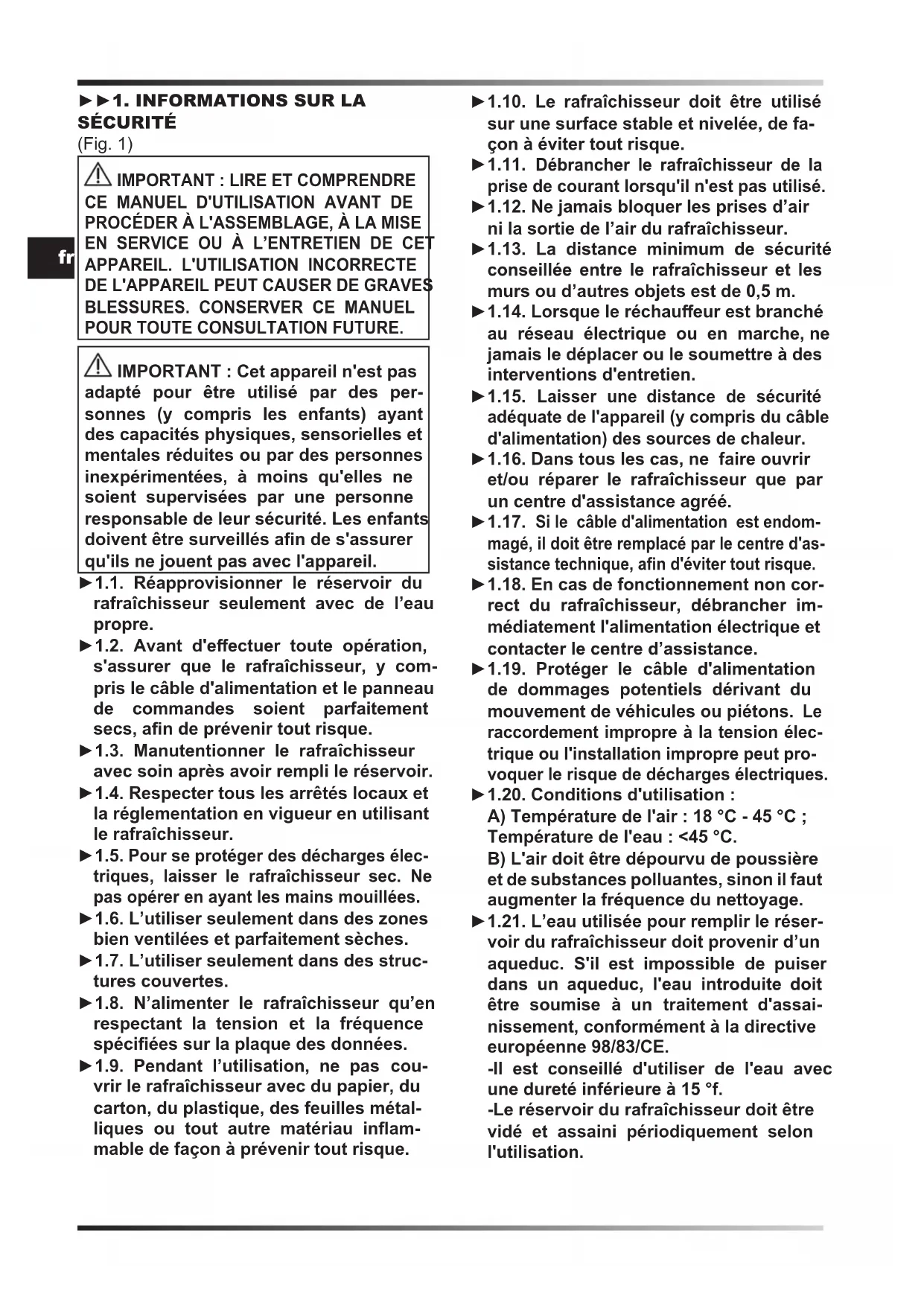

⚠️ IMPORTANT : Cet appareil n'est pas adapté pour être utilisé par des personnes (y compris les enfants) ayant des capacités physiques, sensorielles et mentales réduites ou par des personnes inexpérimentées, à moins qu'elles ne soient supervisées par une personne responsable de leur sécurité. Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil.

▶1.1. Réapprovisionner le réservoir du rafraîchisseur seulement avec de l'eau propre. ▶1.2. Avant d'effectuer toute opération, s'assurer que le rafraîchisseur, y compris le câble d'alimentation et le panneau de commandes soient parfaitement secs, afin de prévenir tout risque. ▶1.3. Manutentionner le rafraîchisseur avec soin après avoir rempli le réservoir. ▶1.4. Respecter tous les arrêtés locaux et la réglementation en vigueur en utilisant le rafraîchisseur. ▶1.5. Pour se protéger des décharges électriques, laisser le rafraîchisseur sec. Ne pas opérer en ayant les mains mouillées. ▶1.6. L'utiliser seulement dans des zones bien ventilées et parfaitement sèches. ▶1.7. L'utiliser seulement dans des structures couvertes. ▶1.8. N'alimenter le rafraîchisseur qu'en respectant la tension et la fréquence spécifiées sur la plaque des données. ▶1.9. Pendant l'utilisation, ne pas couvrir le rafraîchisseur avec du papier, du carton, du plastique, des feuilles métalliques ou tout autre matériau inflammable de façon à prévenir tout risque.

▶1.10. Le rafraîchisseur doit être utilisé sur une surface stable et nivelée, de façon à éviter tout risque. ▶1.11. Débrancher le rafraîchisseur de la prise de courant lorsqu'il n'est pas utilisé. ▶1.12. Ne jamais bloquer les prises d'air ni la sortie de l'air du rafraîchisseur. ▶1.13. La distance minimum de sécurité conseillée entre le rafraîchisseur et les murs ou d'autres objets est de 0,5 m. ▶1.14. Lorsque le réchauffeur est branché au réseau électrique ou en marche, ne jamais le déplacer ou le soumettre à des interventions d'entretien. ▶1.15. Laisser une distance de sécurité adéquate de l'appareil (y compris du câble d'alimentation) des sources de chaleur. ▶1.16. Dans tous les cas, ne faire ouvrir et/ou réparer le rafraîchisseur que par un centre d'assistance agréé. ▶1.17. Si le câble d'alimentation est endommagé, il doit être remplacé par le centre d'assistance technique, afin d'éviter tout risque. ▶1.18. En cas de fonctionnement non correct du rafraîchisseur, débrancher immédiatement l'alimentation électrique et contacter le centre d'assistance. ▶1.19. Protéger le câble d'alimentation de dommages potentiels dérivant du mouvement de véhicules ou piétons. Le raccordement impropre à la tension électrique ou l'installation impropre peut provoquer le risque de décharges électriques. ▶1.20. Conditions d'utilisation : A) Température de l'air : 18 °C - 45 °C; Température de l'eau : <45 °C. B) L'air doit être dépourvu de poussière et de substances polluantes, sinon il faut augmenter la fréquence du nettoyage. 1.21. L'eau utilisée pour remplir le réservoir du rafraîchisseur doit provenir d'un aqueduc. S'il est impossible de puiser dans un aqueduc, l'eau introduite doit être soumise à un traitement d'assainissement, conformément à la directive européenne 98/83/CE. -Il est conseillé d'utiliser de l'eau avec une dureté inférieure à 15 °f. -Le réservoir du rafraîchisseur doit être vidé et assaini périodiquement selon l'utilisation.

-Les surfaces des panneaux pad cooling doivent être inspectées et assainies périodiquement selon l'utilisation.

-Pour les opérations d'assainissement, il faut utiliser des produits biocides conformément au règlement européen n° 582/2012.

▶▶2. DÉBALLAGE

▶2.1. Enlever tous les matériaux d'emballage utilisés pour conditionner et expédier le rafraîchisseur et les éliminer conformément aux normes en vigueur. ▶2.2. Retirer tous les articles de l'emballage. ▶2.3. Contrôler les dégâts éventuellement subis pendant le transport. Si le rafraîchisseur est endommagé, informer immédiatement le revendeur chez lequel il a été acheté.

▶▶3. ASSEMBLAGE

Le rafraîchisseur est doté d'un kit de canalisation de l'air et de roues pour faciliter la manutention. Selon le modèle, tous les composants peuvent être installés ou bien il faut les installer. Les composants, équipés de la boulonnerie correspondante pour le montage, sont situés à l'intérieur de l'emballage (Fig. 2).

▶▶4. FONCTIONNEMENT

AVERTISSEMENT : Lire attentivement les « INFORMATIONS SUR LA SÉCURITÉ » avant d'allumer le rafraîchisseur.

AVERTISSEMENT : Utiliser seulement de l'eau propre, pour éviter des pannes ou autres anomalies.

AVERTISSEMENT : S'assurer que la mise à la terre de votre installation électrique soit correcte. Effectuer la connexion au réseau électrique conformément aux réglementations nationales en vigueur. N'alimenter le rafraîchisseur qu'en respectant la tension et la fréquence spécifiées sur la plaque des données.

▶▶4.1. ALLUMAGE :

▶4.1.1. Raccorder le rafraîchisseur au réseau hydrique par le raccord fileté (Fig. 3). ▶4.1.2. Approvisionner le réservoir en eau. Lorsque le réservoir atteint le niveau maximum, un flotteur bloquera automatiquement le flux d'eau. ATTENTION : Il est possible de faire fonctionner le rafraîchisseur raccordé et alimenté en continu au réseau hydrique.

▶4.1.3. Vérifier qu'il n'y ait pas de fuites durant l'approvisionnement. ▶4.1.4. Brancher la fiche d'alimentation au réseau électrique (Fig. 4). ▶4.1.5. Presser le bouton ON/OFF / POWER pour allumer le rafraîchisseur (Fig. 6).

▶▶4.2.1. Fonctions du panneai de contrôle et de la télécommande (fig. 5):

▶ ON/OFF : Permet d'allumer ou d'éteindre le rafraîchisseur. ▶AUTO : Permet d'activer la fonction automatique du rafraîchisseur et de nettoyage. ▶COOL : Permet d'activer ou de désactiver le mode rafraîchissement (la ventilation ne démarre pas immédiatement). ▶VENT : Permet d'activer ou de désactiver le mode de ventilation pour la manutention de l'air. ▶ CLEAN : Mode indisponible.

▶ REVERSE : Permet d'inverser le sens de rotation du ventilateur pour émettre ou éliminer l'air du local.

▶ SWING : Mode indisponible. REMARQUE : Tirer sur la corde installée sur la bouche de sortie de l'air afin d'activer ou désactiver l'oscillation automatique des déflecteurs pour diriger le flux d'air.

▶▲ \ ▼: Permet de régler la vitesse de la ventilation et l'horloge de l'écran.

▶CLOCK : Permet de configurer l'heure de l'écran.

▶TIMING : Permet d'activer ou de désactiver le mode d'allumage ou d'arrêt retardé.

- Allumage retardé : Le rafraîchisseur étant allumé, presser le bouton « TIMING » pour configurer l'allumage retardé (agir sur les boutons ▲ \ ▼).

- Arrêt retardé : Le rafraîchisseur étant allumé, presser le bouton « TIMING » pour

configurer l'arrêt retardé (agir sur les boutons ▲ \ ▼).

▶ SET : Permet de configurer certains réglages spécifiques (presser plusieurs fois le bouton « SET » e agir sur les boutons ▲ \▼):

-P1 : Mode indisponible.

-P2 : Réglage de la température ambiante de 10 °C à 40 °C.

-P3 : Mode indisponible.

-P4 : Réglage de la fréquence électrique de 40 Hz à 60 Hz.

-P5 : Mode indisponible.

REMARQUE : Lorsqu'une LED rouge s'allume à l'écran et que le rafraîchisseur émet un bip sonore, cela signifie que le réservoir est vide et qu'il doit être rempli à nouveau (fonction « COOL »). Pour désactiver le bip sonore, désactiver la fonction « COOL ».

Pendant le fonctionnement, une LED d'état s'allume à l'écran :

-LED VERTE (allumée) : Rafraîchisseur en marche.

-LED ORANGE (allumée) : Rafraîchisseur en cous d'allumage avec le niveau de l'eau bas.

-LED VERTE (clignotante) : Problèmes de communication entre l'écran et le rafraîchisseur.

-LED ROUGE (allumée) : Rafraîchisseur en cours d'extinction ou en veille avec le niveau de l'eau bas.

▶▶4.3. EXTINCTION :

▶4.3.1. Presser le bouton ON/OFF / POWER pour éteindre le rafraîchisseur (Fig. 6).

▶4.3.2. Vider le réservoir à l'aide du bouchon de vidange prévu à cet effet (Fig. 7).

▶5. Nettoyage et entretien

AVERTISSEMENT : AVANT D'EFFECTUER TOUTE OPÉRATION DE MAINTENANCE OU DE RÉPARATION, DÉBRANCHER LE CÂBLE D'ALIMENTATION DU RÉSEAU ÉLECTRIQUE.

SELON LE MILIEU D'UTILISATION DU RAFRAÎ-CHISSEUR, LA POUSSIÈRE ET LA SALETÉ, LA QUALITÉ DE L'EAU UTILISÉE PEUVENT INFLUER SUR LES PERFORMANCES DE

L'UNITÉ. AINSI, SELON LE MODÈLE, IL PEUT ÊTRE NÉCESSAIRE DE NETTOYER LE :

▶▶5.1. RÉSERVOIR :

IL EST CONSEILLÉ DE LIRE ATTENTI- VEMENT LES MISES EN GARDE SUR LA SÉCURITÉ ET DE CHANGER SOUVENT L'EAU.

▶5.1.1. Éteindre le rafraîchisseur et détacher la fiche du réseau électrique.

▶5.1.2. Vider le réservoir à l'aide du bouchon de vidange prévu à cet effet.

▶▶5.2. Circuit d'eau:

▶5.2.1. Afin de garantir le fonctionnement correct du rafraîchisseur d'air, il faut désactiver quelques minutes le mode « COOL » avant d'éteindre complètement l'appareil afin d'éviter toute stagnation d'eau.

▶5.2.2. Il est conseillé d'effectuer périodiquement un cycle complet avec de l'eau propre et des produits désinfectants appropriés en faisant fonctionner le rafraîchisseur d'air à l'extérieur.

Important:

-Le réservoir du rafraîchisseur doit être vidé et assaini périodiquement selon l'utilisation.

-Les surfaces des panneaux pad cooling doivent être inspectées et assainies périodiquement selon l'utilisation.

-Pour les opérations d'assainissement, il faut utiliser des produits biocides conformément au règlement européen n° 582/2012.

-Le cas échéant, faites contrôler et nettoyer la lampe UV une fois par an par le centre de service.

▶▶6. DIAGNOSTIC DES ERREURS SUR LE PANNEAU DE CONTRÔLE

ERREUR	CAUSE SOLUTION
E1	1. Surchauffe de l'appareil électronique2. Appareils électroniques défectueux3. Moteur bloqué ou en panne	1. Débrancher le rafraîchisseur du réseau électrique pendant quelques minutes2. Contacter le centre d'assistance3. Contacter le centre d'assistance
E2	1. Tension non adéquate (sur-tension)2. Branchements électriques défectueux	1a. Vérifier la bonne tension de votre installation1b. Contacter le centre d'assistance2. Contacter le centre d'assistance
E3	1. Tension non adéquate (sous-tension)2. Branchements électriques défectueux	1a. Vérifier la bonne tension de votre installation1b. Contacter le centre d'assistance2. Contacter le centre d'assistance
E4	1. Branchements électriques du moteur défectueux	1a. Vérifier la bonne tension de votre installation1b. Contacter le centre d'assistance
E7	1. Rafraîchisseur en blocage 1a.	Éteindre et rallumer le rafraîchisseur1b. Contacter le centre d'assistance
F4	1. Problèmes de communication	1. Contacter le centre d'assistance
F6	1. Problèmes de communication	1. Contacter le centre d'assistance

▶7. ANOMALIES DE FONCTIONNEMENT

ANOMALIE CAUSE SOLUTION
L’écran ne fonctionne pas	1. Absence d'alimentation2. Appareils défectueux	1a. Contrôler que le dispositif soit relié à l'alimentation1b. Contacter le centre d'assistance2. Contacter le centre d'assistance
Il n'y a pas de flux d'air ou il est très bas	1. Obstruction de la prise d'air2. Appareils défectueux	1a. Laisser le rafraîchisseur loin des murs qui peuvent obstruer le passage de l'air1b. Ôter d'éventuels objets de la prise d'air1c. Contacter le centre d'assistance2. Contacter le centre d'assistance
Le dispositif ne répond pas aux commandes	1. Appareils défectueux 1. Contacter le centre d'assistance
Le dispositif perd de l'eau	1. Le bouchon de vidange est desserré2. L'évacuation est sale et le bouchon de vidage ne ferme pas à la perfection3. Le réservoir fuit4. Le panneau goutte	1. Fermer le bouchon2. Nettoyer l'évacuation et fermer le bouchon3. Contacter le centre d'assistance4. Contacter le centre d'assistance

▶▶1. Informatie betreffende de veiligheid

(Afb. 1)

BELANGRIJK: DEZE WERKHAND-LEIDING EERST LEZEN EN BEGRIJPEN VOORALEER DE ASSEMBLAGE, DE INWERKINGSTELLING OF HET ONDERHOUD VAN DIT APPARAAT UIT TE VOEREN. VERKEERD GEBRUIK VAN HET APPARAAT KAN ERNSTIG LETSEL VEROORZAKEN. BEWAAR DEZE HANDLEIDING VOOR RAADPLEGING IN DE TOEKOMST.

-Ce produit a été conçu et fabriqué avec des matériaux et des composants de haute qualité, qui peuvent être recyclés et utilisés de nouveau.

-Lorsque le symbole d'une poubelle à roue barrée est appliqué à un produit, cela signifie que le produit est couvert par la Directive Européenne 2012/19/UE.

-Veuillez vous informer du système local de séparation des déchets électriques et électroniques.

-Veuillez agir selon les règles locale set ne pas jeter vos produits usagés avec les déchets domestiques usuels. Jeter correctement votre produit usagé aidera à prévenir les conséquences négatives potentielles contre l'environnement et la santé humaine.
