MANUAL DE UTILIZADOR HWQ935B SAMSUNG

< 60 8 bits O O O O 10 bits - - O O 12 bits - - O O

< 60 8 bit O O O O 10 bit - - O O 12 bit - - O O

05 COLLEGAMENTO A UNA TV

< 60 8 bit O O O O 10 bit - - O O 12 bit - - O O

<60 8 biti O O O O 10 biti - - O O 12 biti - - O O

PARA REDUZIR O RISCO DE CHOQUE ELÉTRICO, NÃO RETIRAR A TAMPA (OU A PARTE POSTERIOR). NÃO EXISTEM PEÇAS NO INTERIOR QUE POSSAM SER REPARARAS PELO UTILIZADOR. A MANUTENÇÃO DEVE SER DEIXADA A CARGO DE PESSOAL QUALIFICADO DE SERVIÇOS DE ASSISTÊNCIA. Consulte a tabela abaixo para uma explicação dos símbolos que poderão estar no seu produto Samsung. CUIDADO RISCO DE CHOQUE ELÉTRICO. NÃO ABRIR. Este símbolo indica a presença de alta tensão no interior do produto. É perigoso estabelecer qualquer tipo de contacto com as peças existentes no interior do produto. Este símbolo indica a existência de documentação importante relativa ao funcionamento e manutenção deste produto (fornecida com o mesmo). Produto de classe II: este símbolo indica que não é necessária uma ligação elétrica à terra de segurança. Se este símbolo não se encontrar num produto com um cabo de alimentação, o produto DEVERÁ possuir uma ligação de proteção segura à terra. Tensão CA: a tensão nominal indicada por este símbolo corresponde à tensão CA. Tensão CC: a tensão nominal indicada por este símbolo corresponde à tensão CC. Cuidado. Consultar as instruções de utilização: este símbolo aconselha o utilizador a consultar o manual do utilizador quanto a informações de segurança. AVISO

• Para reduzir o risco de incêndio ou choque elétrico, não exponha este aparelho a chuva ou humidade. CUIDADO

• PARA PREVENIR CHOQUES ELÉTRICOS, INSIRA TOTALMENTE A FICHA FAZENDO CORRESPONDER O PINO MAIS LARGO COM O ORIFÍCIO MAIS LARGO.

• Este aparelho deve estar sempre ligado a uma cha CA com uma ligação de proteção à terra.

• Para desligar o aparelho da rede elétrica, puxe a cha da tomada, por isso, a tomada deve estar facilmente acessível.

• Não exponha o aparelho a gotas ou salpicos. Não coloque objetos com líquidos, como jarros, sobre o aparelho.

• Para desligar completamente este aparelho, tem de retirar a cha da tomada. Por isso, a tomada deve estar sempre fácil e prontamente acessível.POR - 3 PRECAUÇÕES

1. Certique-se de que a fonte de alimentação CA da sua residência está em

conformidade com os requisitos elétricos indicados no autocolante de caraterísticas na parte inferior do produto. Instale o produto na horizontal, numa base adequada (mobília), com espaço suciente à volta para ventilação (7 a 10 cm). Certique-se de que as ranhuras de ventilação não estão cobertas. Não coloque a unidade sobre amplicadores ou outro equipamento que possa car quente. A unidade foi concebida para utilização contínua. Para desligar a unidade completamente, desligue a cha CA da tomada de parede. Se não pretender utilizar a unidade durante um longo período de tempo, desligue-a retirando a respetiva cha da tomada.

2. Durante tempestades, desligue a cha CA da tomada. Os picos de tensão

provocados pela trovoada podem danicar a unidade.

3. Não exponha a unidade a luz solar direta ou outras fontes de calor. Isto pode

originar sobreaquecimento e provocar avaria na unidade.

4. Proteja o produto da humidade (ou seja, jarros) e do calor excessivo (por

ex., uma lareira) ou de equipamentos que criem campos magnéticos ou elétricos fortes. Se a unidade se avariar, desligue o cabo de alimentação da tomada de parede CA. O produto não foi concebido para utilização industrial. É apenas para utilização pessoal. Se o produto for armazenado a baixas temperaturas, poderá ocorrer condensação. Se transportar a unidade durante o inverno, espere aproximadamente 2 horas, até a unidade ter alcançado a temperatura ambiente, antes de a utilizar.

5. As pilhas utilizadas com este produto contêm químicos que são prejudiciais

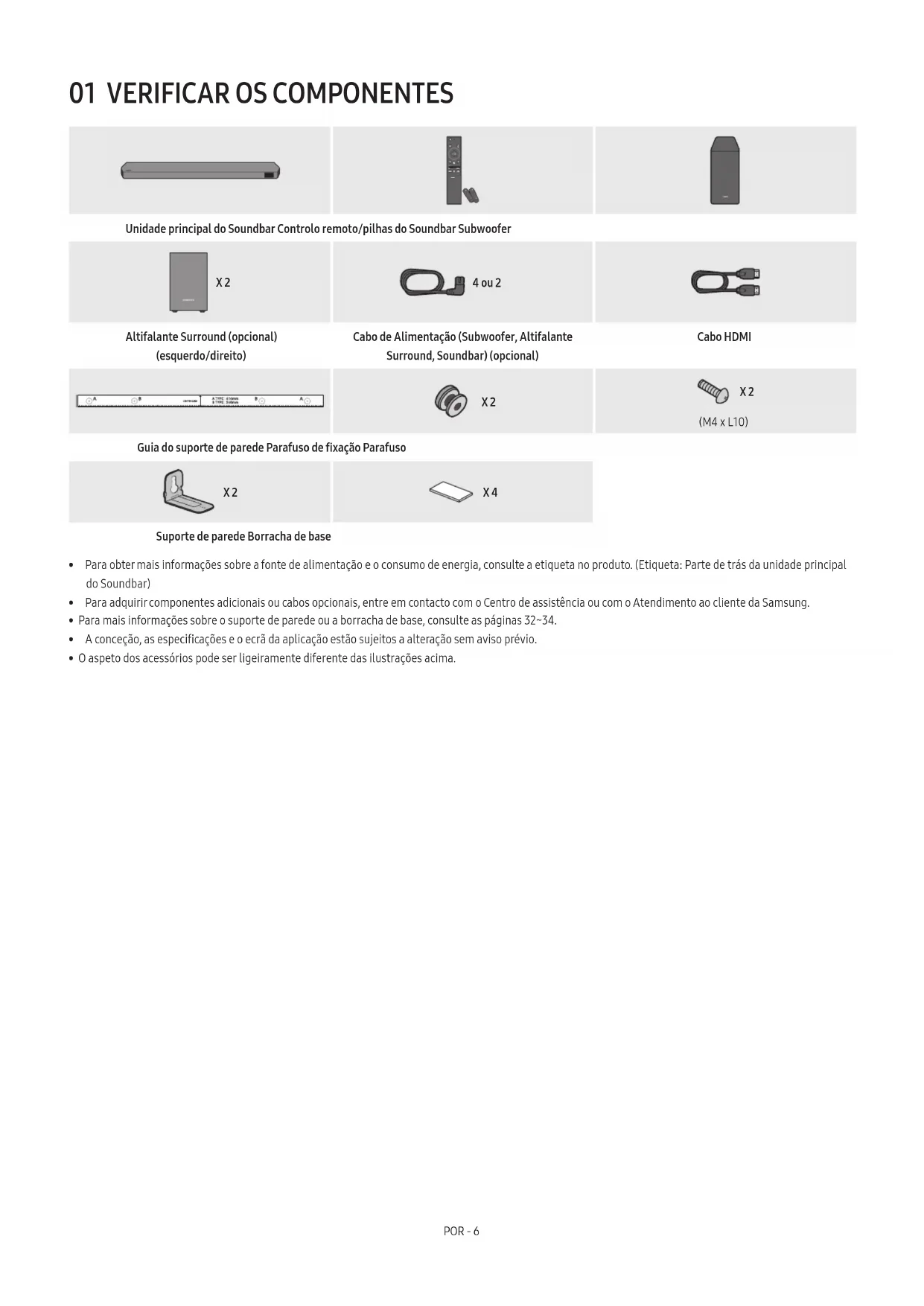

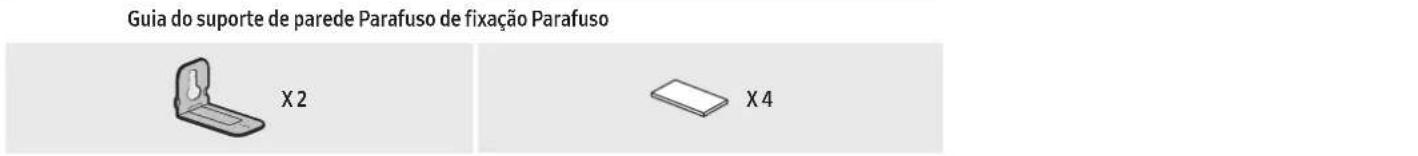

SOUNDBAR Unidade principal do Soundbar Controlo remoto/pilhas do Soundbar Subwoofer POWER X 2 4 ou 2 Altifalante Surround (opcional) (esquerdo/direito) Cabo de Alimentação (Subwoofer, Altifalante Surround, Soundbar) (opcional) Cabo HDMI X 2 X 2 (M4 x L10) Guia do suporte de parede Parafuso de xação Parafuso X 2 X 4 Suporte de parede Borracha de base

• Para obter mais informações sobre a fonte de alimentação e o consumo de energia, consulte a etiqueta no produto. (Etiqueta: Parte de trás da unidade principal do Soundbar)

• Para adquirir componentes adicionais ou cabos opcionais, entre em contacto com o Centro de assistência ou com o Atendimento ao cliente da Samsung.

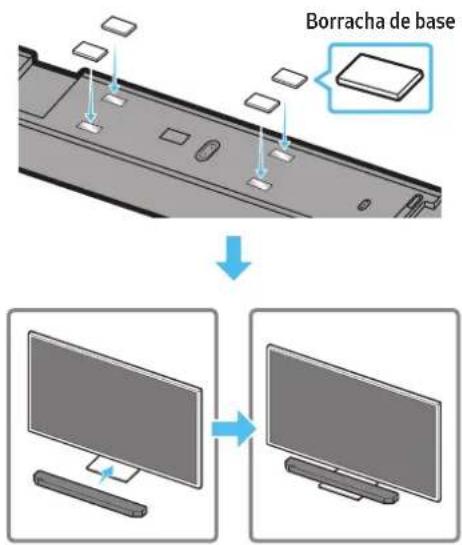

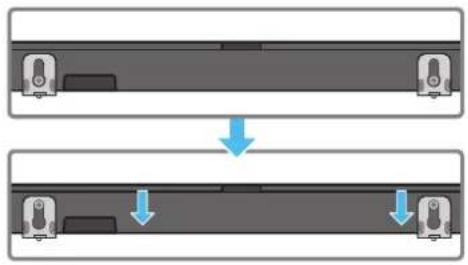

• Para mais informações sobre o suporte de parede ou a borracha de base, consulte as páginas 32~34.

• A conceção, as especicações e o ecrã da aplicação estão sujeitos a alteração sem aviso prévio.

• O aspeto dos acessórios pode ser ligeiramente diferente das ilustrações acima.POR - 7

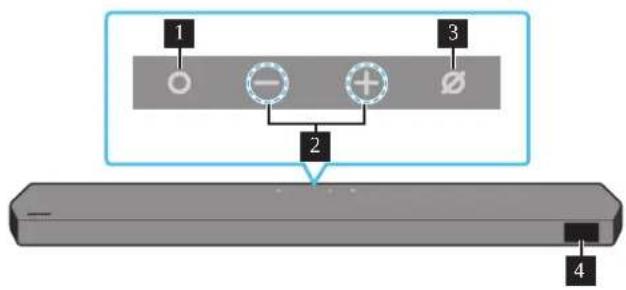

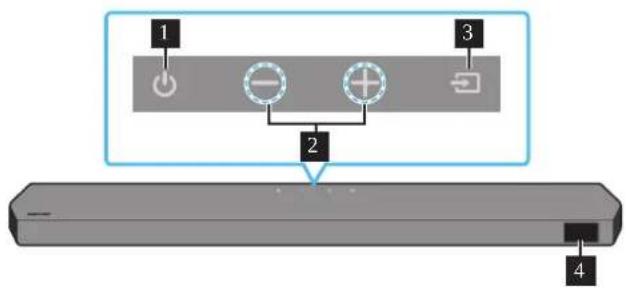

02 DESCRIÇÃO GERAL DO PRODUTO

Botão (Multifunções) (modelos Q9**B/Q8**B)

• No modo de espera, prima o botão (Multi Funções) para ligar o Soundbar.

• Prima o botão (Multi Funções) para alterar a fonte de entrada.

Botão (Ligar/Desligar) (modelo Q7**B) Permite ligar e desligar a alimentação.

Botão (Volume) Ajusta o volume.

Botão (Microfone Ligado/Desligado) (modelos Q9**B/Q8**B) Prima o botão para ligar ou desligar o microfone.

Botão (Fonte) (modelo Q7**B) Prima o botão (Fonte) para alterar a fonte de entrada. 4 Ecrã Apresenta o modo atual e o estado do produto. D.IN → HDMI → Wi-Fi → BT

• Ao ligar o cabo CA, o botão Ligar/Desligar começa a funcionar dentro de 4 a 6 segundos.

• Ao ligar esta unidade, há um atraso de 4 a 5 segundos antes de esta reproduzir som.

• Se ouvir sons provenientes da TV e do Soundbar, aceda ao menu Denições para o áudio da TV e mude o altifalante da TV para Altifalante externo.POR - 8 Painel inferior do Soundbar HDMI IN 1 HDMI IN 2 SERVICE

1 POWER Ligue o cabo de alimentação CA do Soundbar. (Consulte a página 14) 2 SERVICE Ligue um dispositivo de armazenamento USB para atualizar o software do produto. 3 DIGITAL AUDIO IN (OPTICAL) Ligue a uma saída digital (ótica) de um dispositivo externo. (Consulte a página 26) 6 HDMI Permite a entrada simultânea de sinais de áudio e vídeo digitais através de um cabo HDMI. Ligue à saída HDMI de um dispositivo externo. (Consulte a página 25) 7 HDMI TO TV (eARC/ARC) Ligue à tomada fêmea HDMI num televisor. (Consulte a página 18)

• Quando desligar o cabo de alimentação da tomada elétrica, puxe a cha. Não puxe o cabo.

• Não ligue esta unidade ou outros componentes a uma tomada de CA até que todas as ligações entre os componentes estejam concluídas.POR - 9

03 UTILIZAR O CONTROLO REMOTO DO SOUNDBAR

Inserir as pilhas antes de utilizar o controlo remoto (X 2 pilhas AAA) Faça deslizar a tampa posterior na direção da seta até ser totalmente removida. Insira 2 pilhas AAA (1,5 V) orientadas corretamente em função das suas polaridades. Deslize a tampa das pilhas de volta à sua posição. Como utilizar o controlo remoto SOUNDBAR

• Função Desligar automático Esta unidade desliga-se automaticamente nas seguintes situações:

• No modo D.IN/HDMI/Wi-Fi/BT, se não existir sinal de áudio durante 18 minutes.

Fonte Prima para selecionar uma fonte ligada ao Soundbar.

Bluetooth PAIR Mude o Soundbar para modo de emparelhamento por Bluetooth. Prima o botão e aguarde pelo ecrã “BT PAIRING” para ligar a um novo dispositivo Bluetooth.

Sem som Prima o botão (Sem som) para colocar no silêncio. Prima-o novamente para repor o som.

SOUND MODE Ao premir o botão, pode selecionar o modo de áudio pretendido, como Surround, Game, Standard, Adaptive sound.

• Standard Emite o som original.

• Surround Oferece um campo sonoro mais amplo do que o padrão.

• Game Oferece som estereoscópico para mergulhar na ação durante os videojogos.

• Adaptive sound Analisa o conteúdo em tempo real e fornece automaticamente o campo sonoro ótimo com base nas características do conteúdo.

CH LEVEL Ao premir o botão, pode ajustar o volume de cada altifalante como Centre level, Side level, Wide level, Front Top level, Rear level e Rear top level.

• Para controlar o volume de cada altifalante, selecione Centre level, Side level, Wide level ou Front Top level nas Denições de som e, em seguida, ajuste o volume entre -6 e +6 com os botões Cima/Baixo.

• Se tiver Altifalantes Surround ligados, selecione Rear level ou Rear top level e utilize os botões Cima/Baixo para ajustar o volume dentro do intervalo -6 a +6.

• As especicações de CH LEVEL podem ser diferentes consoante o respetivo modelo.POR - 10

Controlo de som Ao premir o botão, pode denir a função de áudio como Spacet sound, AVA, Voice enhance mode, Night mode, Sync, Surround speaker mode, Virtual. Pode ajustar o item desejado ao usar os botões Cima/Baixo.

• As funções Spacet sound e AVA não são suportadas pelo modelo Q7**B.

• A opção Voice enhance mode otimiza os diálogos em lmes e na TV ao permitir ouvir mais facilmente.

• O Night mode está otimizado para visualização noturna com as denições ajustadas para diminuir o volume, mas manter os diálogos percetíveis.

• Mantenha premido o botão (Controlo de som) durante cerca de 5 segundos para ajustar o som a cada banda de frequência. Pode selecionar 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz e 10 kHz com os botões Esquerdo/Direito e cada opção pode ser ajustada para uma denição entre -6 e +6 com os botões Cima/Baixo. (Certique-se de que o modo de som está denido como “Standard”.)

• Se o vídeo na TV e o áudio no Soundbar não estiverem sincronizados, selecione Sync em Controlo de som e dena o atraso de áudio para um valor entre 0 e 300 milissegundos com os botões Cima/Baixo.

• Sync só é suportado em algumas funções.

• As denições disponíveis do Surround speaker mode só são suportadas pelo modelo Q9**B.

• A função de Altifalante Virtual pode ser ligado ou desligado, ON/OFF, com os botões Cima/Baixo.

(Reproduzir/Pausar) Pode também reproduzir ou pausar música premindo o botão.

Cima/Baixo/ Esquerda/Direita Prima as áreas indicadas para selecionar Cima/Baixo/Esquerda/Direita. Prima Cima/Baixo/Esquerda/Direita no botão para selecionar ou denir funções.

• Saltar música Prima o botão Direito para selecionar o cheiro de música seguinte. Prima o botão Esquerdo para selecionar o cheiro de música anterior.

• ID SET Utilize esta opção se o Subwoofer ou as Colunas Surround não estiverem ligados ou se for necessário voltar a ligar. Enquanto estiverem desligados, mantenha premido o botão Cima durante 5 segundos para executar a ID SET. (Consulte a página 16.)

Informações Prima para apresentar informações sobre a função ativa ou o codec disponível. Em modo BT, apresenta o dispositivo ligado (após a conclusão do emparelhamento) ou “BT ready” (quando é necessário emparelhar).

WOOFER LEVEL Prima o botão Para cima ou Para baixo para ajustar o nível do woofer (graves).

VOLUME Prima o botão para cima ou para baixo para ajustar o volume.

• Sem som Prima o botão VOLUME para colocar no silêncio. Prima-o novamente para repor o som.

TONE CONTROL Ao premir o botão, pode ajustar o volume de sons agudos ou graves. Pode ajustar o item desejado ao usar os botões Cima/Baixo. Esta função é ativada no modo de som, com a exclusão do modo Standard.

• Para controlar o volume de sons agudos ou graves, selecione TREBLE ou BASS em Denições de som e dena o nível entre -6 e +6 com os botões Cima/Baixo.

• Quando o nível de graves for alterado, o nível do woofer será também ajustado em conformidade.POR - 11 Active Voice Amplier (AVA)

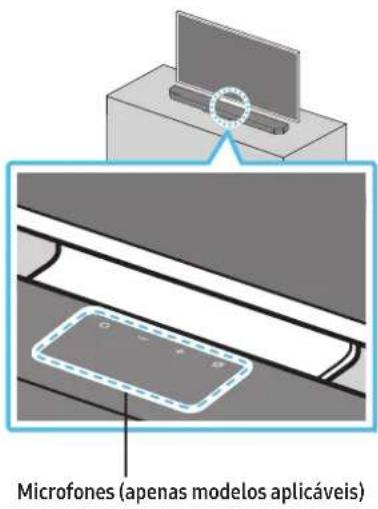

• Analisa o ruído externo em tempo real enquanto o Soundbar está em reprodução, para que o áudio de voz possa ser sempre ouvido com nitidez.

• Não são guardados quaisquer dados durante a análise.

• Esta função não é suportada pelo modelo Q7**B. Utilizar os botões escondidos (botões com mais de uma função) Botão escondido Página de referência Botão do controlo remoto Função WOOFER (cima) Ligar/desligar (em espera) do controlo remoto do televisor página 13 Cima ID SET página 16 (Controlo de som) 7 Band EQ página 10 Especicações de saída para os diferentes modos de efeitos sonoros <HW-Q930B/HW-Q935B> Efeito Entrada Potência Com Subwoofer e Altifalante Surround Standard

Dolby Atmos®, DTS:X 9.1.4 canaisPOR - 12 <HW-Q800B/HW-Q810B> Efeito Entrada Potência Apenas com o Subwoofer Com Subwoofer e Altifalante Surround Standard

Dolby Atmos®, DTS:X 5.1.2 canais 7.1.4 canais <HW-Q700B/HW-Q710B> Efeito Entrada Potência Apenas com o Subwoofer Com Subwoofer e Altifalante Surround Standard

Dolby Atmos®, DTS:X 3.1.2 canais 5.1.4 canais Os Altifalantes Surround não emitem qualquer som para saídas de 2 canais enquanto o modo Standard estiver a ser utilizado. Para ativar o som dos Altifalantes Surround, altere o modo de efeitos para Surround.POR - 13 Ajustar o volume do Soundbar com o telecomando de uma TV Ajuste o volume do Soundbar com o controlo remoto do televisor.

• Esta função só pode ser utilizada com telecomandos por infravermelhos. Os controlos remotos Bluetooth (controlos remotos que requerem emparelhamento) não são suportados.

• Dena o altifalante da TV para Altifalante externo para utilizar esta função.

2. Mantenha premido o botão WOOFER durante 5 segundos.

Cada vez que mantiver premido o botão WOOFER durante 5 segundos, o modo muda pela seguinte ordem: “OFF-TV REMOTE” (Modo predenido), “SAMSUNG-TV REMOTE”, “ALL-TV REMOTE”. Botão do controlo remoto Ecrã Estado (Modo predenido) OFF-TV REMOTE Desative o controlo remoto do televisor. SAMSUNG-TV REMOTE Ative o controlo remoto por infravermelhos de um televisor Samsung. ALL-TV REMOTE Ative o controlo remoto por infravermelhos de um televisor de terceiros.POR - 14

Ligar a alimentação e as unidades Utilize o cabo de alimentação para ligar o Subwoofer, os Altifalantes Surround e a Soundbar a uma tomada elétrica pela seguinte ordem:

• Para mais informações sobre a potência elétrica necessária e o consumo de energia, consulte a etiqueta no produto. (Etiqueta: Parte de trás da unidade principal do Soundbar)

1. Ligue o cabo de alimentação ao Subwoofer.

Parte traseira do Subwoofer Cabo de alimentação

2. Ligue o cabo de alimentação aos Altifalantes Surround esquerdo e direito. (opcional)

Parte inferior dos Altifalantes Surround esquerdo e direito (opcional) Cabo de alimentação

3. Ligue o cabo de alimentação à Soundbar.

(eARC/ARC) HDMI 1 Parte inferior da unidade principal do Soundbar Cabo de alimentação 4. Ligue o cabo de alimentação à Soundbar, ao Subwoofer e aos Altifalantes Surround. O Subwoofer e os Altifalantes Surround ligam-se automaticamente quando se liga a Soundbar. LED DE LINK - Azul signica ativado (opcional) NOTA

• Ligue a alimentação do Subwoofer e dos Altifalantes Surround antes de ligar a Soundbar. O Subwoofer e os Altifalantes Surround serão ligados automaticamente quando se ligar a Soundbar.

• Se desligar e voltar a ligar o cabo de alimentação quando o produto estiver ligado, o Soundbar liga-se automaticamente.

• O sistema do altifalante Surround é apenas suportado por modelos aplicáveis.POR - 15 Disposição recomendada dos altifalantes 150° 150° 135° 135°

• O Subwoofer e os Altifalantes Surround sem os possuem antenas de receção de sinal sem os incorporadas. Mantenha as unidades afastadas da água e da humidade.

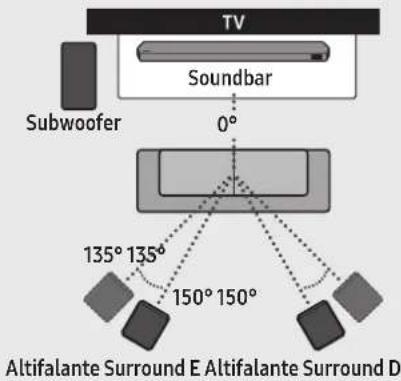

• Para obter um desempenho de áudio ideal, certique-se de que as áreas em torno do Subwoofer e dos Altifalantes Surround sem os não estão obstruídas. Modo de Altifalante Surround (apenas modelos HW-Q930B, HW-Q935B) Pode ser fornecido um som surround ideal consoante a posição do altifalante traseiro. Consulte a ilustração abaixo para obter informações sobre o posicionamento do altifalante. Para ativar este modo, selecione o modo de Altifalante Surround com o controlo remoto do Soundbar.

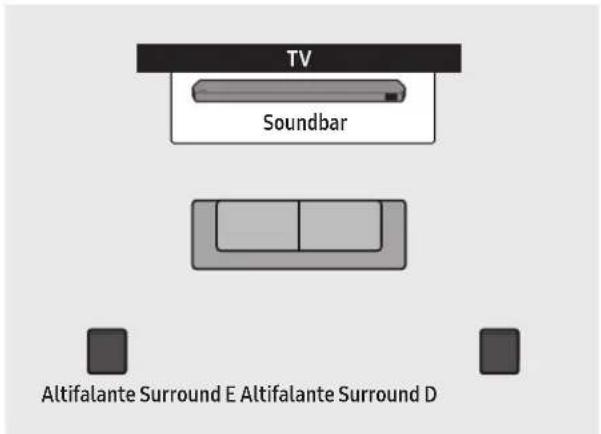

• Este modo só está disponível com modelos de Soundbar que incluem um altifalante Surround especíco.

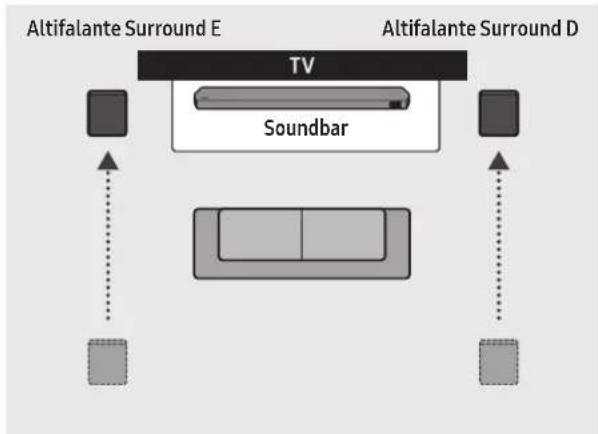

• No modo Altifalante Frontal, posicione os altifalantes frontais na sua direção.

• O modo Altifalante Traseiro está ativado por predenição.POR - 16 Ligação manual do Subwoofer ou dos Altifalantes Surround Antes de executar o procedimento de ligação manual em baixo:

• Conrme se os cabos de alimentação da Soundbar e do Subwoofer ou dos Altifalantes Surround estão corretamente ligados.

• Certique-se de que o Soundbar está desligado.

1. Desligue a unidade principal do Soundbar.

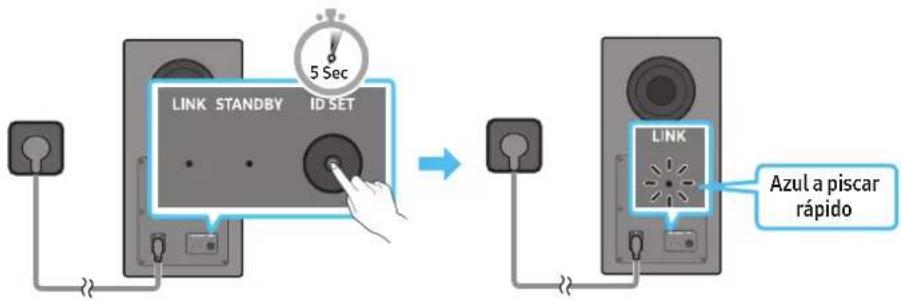

2. Mantenha premido o botão ID SET na parte posterior do Subwoofer e dos Altifalantes Surround durante, pelo menos, 5 segundos.

• O indicador vermelho na parte de trás de cada coluna apaga-se e o indicador azul pisca. 5 Sec Azul a piscar rápido Parte traseira do Subwoofer Parte traseira do Subwoofer Azul a piscar rápido POWER x 2 Parte traseira dos Altifalantes Surround esquerdo e direito (opcional) 5 Sec

3. Mantenha o botão Cima do telecomando premido durante 5 segundos.

• A mensagem ID SET é apresentada no ecrã do Soundbar brevemente e depois desaparece.

• O Soundbar liga-se automaticamente quando a ID SET estiver concluída. SOUND MODE PAIR 5 Sec ID SET

4. Verique se o LED LINK está aceso continuamente a azul (ligação concluída).

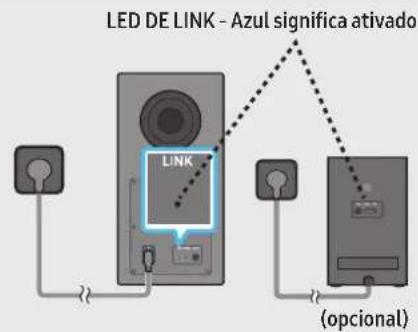

LED DE LINK - Azul signica ativado (opcional) O indicador LED DE LINK deixa de estar intermitente e mantém uma cor azul sólida quando é estabelecida uma ligação entre a Soundbar, o Subwoofer e Altifalantes Surround sem os.POR - 17 Luzes indicadoras LED na parte traseira do Subwoofer e Altifalantes Surround LED Estado Descrição Resolução Azul Subwoofer Altifalantes Surround (apenas modelos aplicáveis) Azul Ligado Ligado com sucesso (funcionamento normal)

A piscar A recuperar a ligação Verique se o cabo de alimentação está devidamente ligado à unidade principal do Soundbar ou aguarde cerca de 5 minutos. Se a luz permanecer intermitente, tente ligar o Subwoofer e os Altifalantes Surround manualmente. Consulte a página 16. Vermelho Subwoofer Vermelho Altifalantes Surround (apenas modelos aplicáveis) Ligado Modo de espera (com a unidade principal do Soundbar desligada) Verique se o cabo de alimentação está devidamente ligado à unidade principal do Soundbar. Falha ao ligar Estabeleça uma nova ligação. Consulte as instruções relativas à ligação manual na página 16. Subwoofer Vermelho e azul Vermelho e azul Altifalantes Surround (apenas modelos aplicáveis) A piscar Ocorreu uma avaria Consulte as informações de contacto do Centro de Assistência Samsung presentes neste manual. NOTA

• Se a unidade principal estiver desligada, o subwoofer sem os entrará em modo de espera e o LED STANDBY na parte traseira do subwoofer cará vermelho após piscar a azul várias vezes.

• Se utilizar um dispositivo que utilize a mesma frequência do Soundbar perto deste, as interferências podem causar algumas interrupções de som.

• A distância de transmissão máxima do sinal sem os da unidade principal é de cerca de 10 m, mas pode variar consoante o ambiente de funcionamento. Se existir uma parede de aço e betão ou uma parede metálica entre a unidade principal e o subwoofer sem os, o sistema pode não funcionar de todo porque o sinal sem os não consegue penetrar metal.

• O sistema do altifalante Surround é apenas suportado por modelos aplicáveis. CUIDADO

• O Subwoofer e os Altifalantes Surround sem os possuem antenas de receção de sinal sem os incorporadas. Mantenha a unidade longe da água e da humidade.

• Para obter um desempenho de áudio ideal, certique-se de que a área em torno do Subwoofer e dos Altifalantes Surround sem os não estão obstruídas.POR - 18

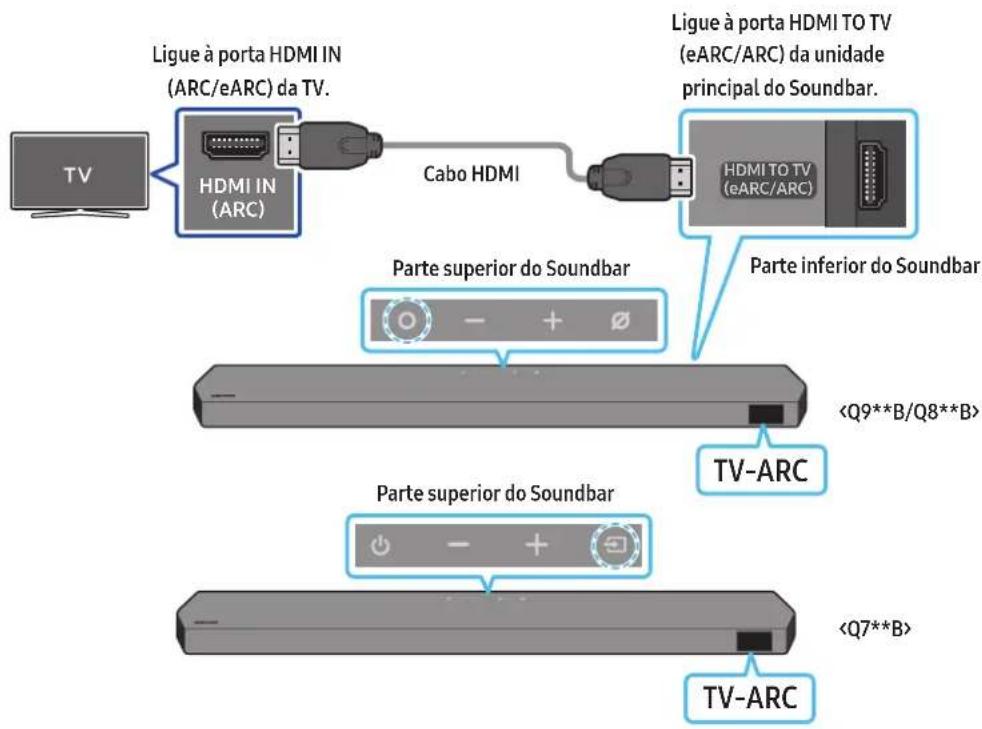

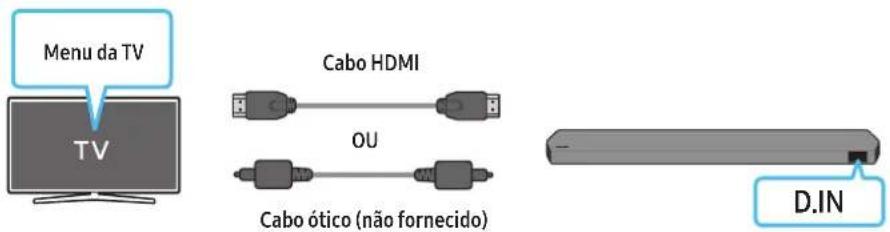

Ligar uma TV compatível com HDMI ARC (canal de retorno de áudio) CUIDADO

• Quando o cabo HDMI e o cabo ótico estão ambos ligados, o sinal HDMI é recebido primeiro.

• Para ligar o cabo HDMI entre o televisor e o Soundbar, certique-se de que liga os terminais assinalados com ARC. Caso contrário, o som do televisor pode não reproduzir.

3. “TV ARC” surge no ecrã da unidade principal do Soundbar e o som do televisor é reproduzido pelo Soundbar.

• Quando o som da TV não for reproduzido, prima o botão (Multifunções) / (Fonte) na parte superior do Soundbar ou o botão (Fonte) no controlo remoto para selecionar o modo “D.IN”. O ecrã apresenta a mensagem “D.IN” e “TV ARC” em sequência e o som da TV é reproduzido.

• Quando liga uma TV compatível com a função eARC, é apresentada a mensagem “eARC” no ecrã e é reproduzido um som.

• Para ligar com eARC, a função eARC no menu da TV deve estar ligada. Consulte o manual do utilizador da TV para obter mais informações sobre a denição. (p. ex., TV Samsung: Página Principal ( ) → Menu → Denições ( ) → Todas as Denições ( ) → Som → Expert Settings → HDMI-eARC Mode (Auto))

• Se a mensagem “TV ARC” não surgir no ecrã da unidade principal do Soundbar, verique se o cabo HDMI está ligado à porta correta.

• Utilize os botões do volume no controlo remoto do televisor para mudar o volume no Soundbar. NOTA

• Quando ligar o televisor que suporta HDMI ARC (Canal de retorno de áudio) ao Soundbar com um cabo HDMI, pode transmitir dados de áudio e vídeo digital sem precisar de ligar um cabo ótico diferente.

• Recomendamos que utilize um cabo HDMI sem núcleo, se possível. Se utilizar um cabo HDMI com núcleo, utilize um cujo diâmetro seja inferior a 14 mm.

• Esta função não está disponível se o cabo HDMI não suportar ARC.

• Se o áudio numa emissão estiver codicado como Dolby Digital e o “Formato de saída de áudio digital” do televisor estiver denido como PCM, recomendamos que altere a denição para Dolby Digital. Se a conguração do televisor for alterada, terá uma melhor qualidade de som. (O menu do televisor poderá utilizar expressões diferentes para Dolby Digital e PCM em função do fabricante do televisor.)

• Os protocolos ARC/eARC suportam Dolby Atmos.

• Certique-se de que o conteúdo suporta Dolby Atmos®.POR - 19 Ligar com um cabo ótico Lista de vericação pré-ligação

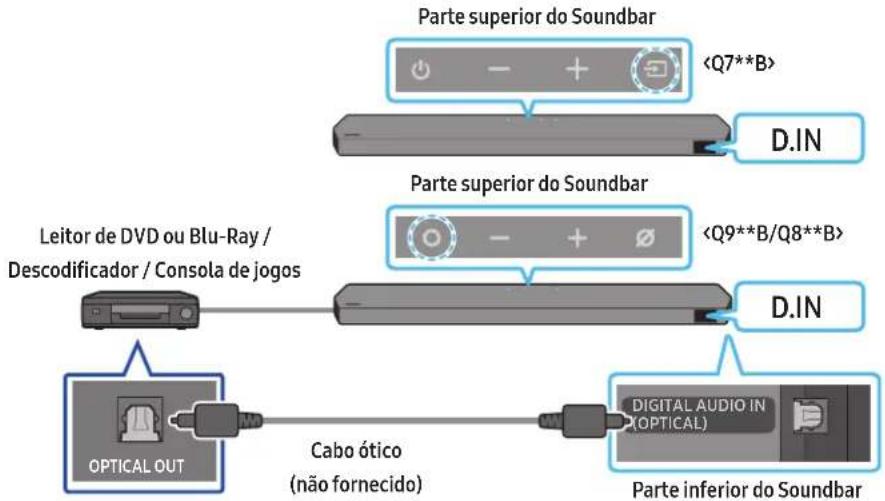

• Quando o cabo HDMI e o cabo ótico estão ambos ligados, o sinal HDMI é recebido primeiro.

• Quando utilizar um cabo ótico e os terminais estiverem tapados, certique-se de que remove as tampas. OPTICAL OUT

(OPTICAL) Cabo ótico (não fornecido) Parte inferior do Soundbar D.IN Parte superior do Soundbar <Q9**B/Q8**B> Parte superior do Soundbar D.IN <Q7**B> 1. Com o televisor e o Soundbar desligados, liga a porta DIGITAL AUDIO IN (OPTICAL) no Soundbar e a porta de saída OPTICAL no televisor com o cabo ótico (não fornecido), como ilustrado na gura.

(Multifunções)/ (Fonte) na parte superior do Soundbar ou o botão (Fonte) no controlo remoto para selecionar o modo “D.IN”.

4. O som do televisor é emitido a partir do Soundbar.POR - 20

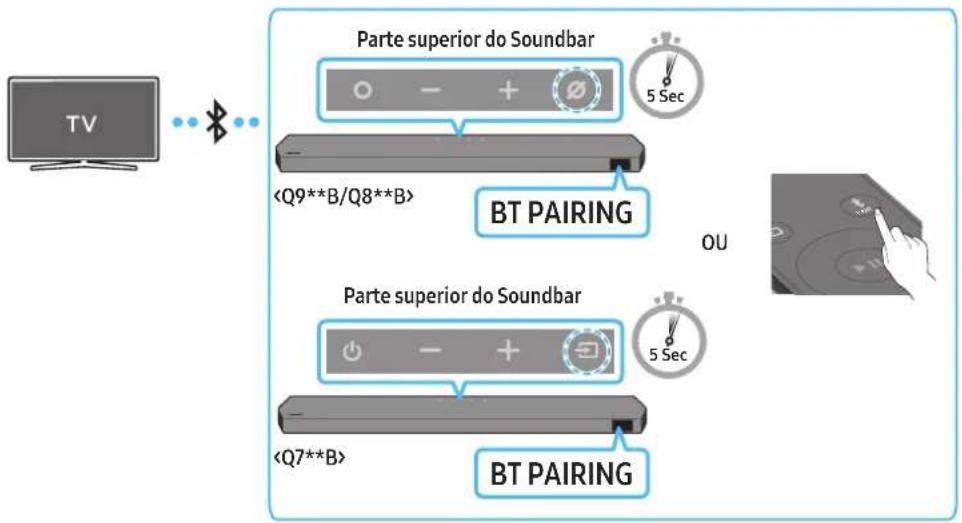

Ligar via Bluetooth Quando um televisor Samsung é ligado através de Bluetooth, pode ouvir som estéreo sem ter de utilizar cabos incómodos.

• Apenas pode ser ligado um televisor Samsung de cada vez.

• Pode ser ligado um televisor Samsung que suporte Bluetooth. Verique as especicações do seu televisor. PAIR 5 Sec5 Sec

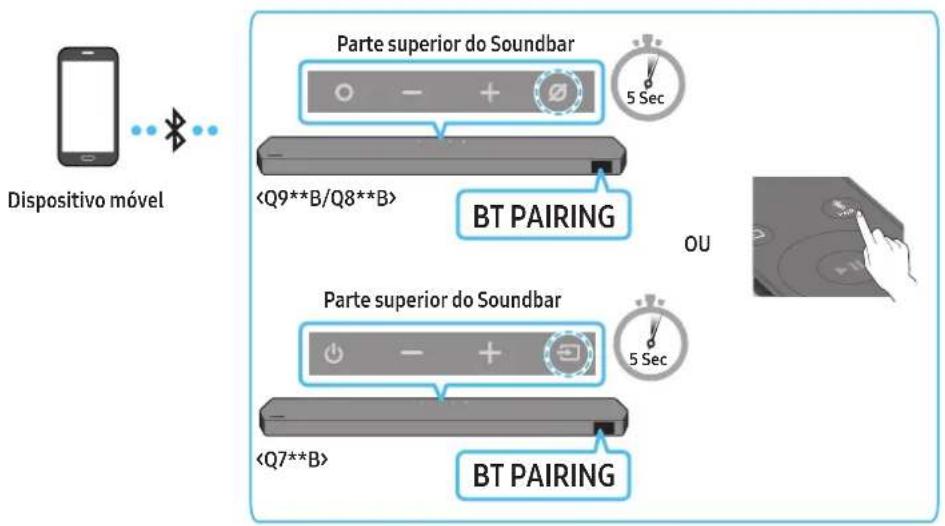

Parte superior do Soundbar BT PAIRING <Q9**B/Q8**B> Parte superior do Soundbar BT PAIRING <Q7**B> A ligação inicial

1. Prima o botão PAIR no telecomando do Soundbar para aceder ao modo “BT PAIRING”.

(OU) a. Prima o botão (Multifunções)/ (Fonte)no painel superior e, em seguida, selecione “BT”. “BT” muda automaticamente para “BT PAIRING” em alguns segundo ou para “BT READY” se existir um registo de ligação. b. Quando for apresentada a mensagem “BT READY”, mantenha premido o botão (Microfone Ligado/Desligado)/ (Fonte) no painel superior do Soundbar durante mais de 5 segundos para que seja apresentada a mensagem “BT PAIRING”.

2. Selecione o modo Bluetooth no televisor Samsung.

(por exemplo, Página Principal ( ) → Menu → Denições ( ) → Todas as Denições ( ) → Som → Saída de Som → Lista de Altifalantes Bluetooth → Soundbar Q***B (Bluetooth))

3. Selecione “Soundbar Q***B” a partir da lista apresentada no ecrã da TV.

Os Soundbars disponíveis são identicados pela mensagem “Need Pairing” ou “Paired” na lista de dispositivos Bluetooth do televisor. Para ligar o televisor Samsung ao Soundbar, selecione a mensagem e estabeleça uma ligação.

• Quando o televisor Samsung estiver ligado, a mensagem [TV Name] → “BT” surgirá no ecrã frontal do Soundbar.

4. Poderá então ouvir o som do televisor Samsung a partir do Soundbar.

• Após ligar o Soundbar ao televisor Samsung pela primeira vez, utilize o modo “BT READY” para voltar a ligar. Se ocorrer uma falha ao ligar o dispositivo

• Se já tiver um Soundbar (por exemplo, Soundbar Q***B) na lista de altifalantes da TV Samsung, elimine-o.

• Depois, repita os passos 1 a 3. Desligar o Soundbar do televisor Samsung Prima o botão (Multifunções)/ (Fonte) na parte superior do Soundbar ou o botão (Fonte) no controlo remoto para selecionar outro modo que não “BT”.

• Desligar demora algum tempo porque o televisor Samsung tem de receber uma resposta do Soundbar. (O tempo necessário para tal poderá variar em função do modelo do televisor Samsung.)POR - 21 Qual é a diferença entre BT READY e BT PAIRING?

• BT READY: neste modo, pode voltar a ligar qualquer televisor ou dispositivo móvel Samsung que tenham sido ligados antes.

• BT PAIRING: neste modo, pode ligar um novo dispositivo ao Soundbar. (Prima o botão PAIR no controlo remoto do Soundbar ou mantenha premido o botão (Microfone Ligado/Desligado)/ (Fonte) na parte superior do Soundbar durante mais de 5 segundos enquanto o Soundbar está no modo “BT”.) Notas sobre a ligação Bluetooth

• Localize um novo dispositivo ao alcance de 1 m para ligar via comunicação Bluetooth.

• Se lhe for pedido para introduzir um código PIN quando estiver a ligar um dispositivo Bluetooth, introduza <0000>.

• O Soundbar desliga-se automaticamente após 18 minutos quando está no modo Bluetooth Pronto.

• O Soundbar poderá não realizar corretamente a pesquisa ou a ligação Bluetooth nas seguintes circunstâncias: ‒ se existir um campo elétrico forte em redor do Soundbar. ‒ Se forem emparelhados vários dispositivos Bluetooth em simultâneo com o Soundbar. ‒ Se o dispositivo Bluetooth estiver desligado, não estiver no devido lugar ou não funcionar corretamente.

• Os dispositivos eletrónicos podem provocar interferências rádio. Os dispositivos que geram ondas eletromagnéticas devem ser mantidos afastados da unidade principal do Soundbar - por exemplo, micro-ondas, dispositivos LAN sem os, etc.POR - 22 Ligar através de Wi-Fi Lista de vericação pré-ligação

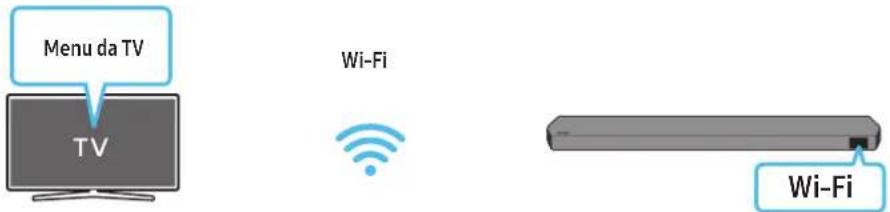

• Apenas a TV Samsung tem ligações Wi-Fi disponíveis.

• Verique se o router sem os (Wi-Fi) está ligado e se a TV está ligada ao router.

• A TV e o Soundbar têm de estar ligados à mesma rede sem os (Wi-Fi).

• Se o router sem os (Wi-Fi) utilizar um canal DFS, não conseguirá estabelecer uma ligação Wi-Fi entre a TV e o Soundbar. Contacte o seu fornecedor de serviços de Internet para obter mais detalhes.

• Dado que os menus podem variar consoante o ano de fabrico, consulte o manual da TV.

• Para ligar a TV ao Soundbar através de Wi-Fi, ligue primeiro o Soundbar ao router sem os. Consulte a página 29 para obter mais informações sobre como estabelecer uma ligação Wi-Fi. 1. Para obter mais informações sobre a ligação Wi-Fi ao Soundbar, consulte a página 29, “Método 2. Ligar através de Wi-Fi (Rede sem os)”.

2. Mude a fonte de entrada da TV, utilizando o menu Áudio para Soundbar.

• TVs Samsung lançadas em 2017 ou depois Página Principal ( ) → Menu → Denições ( ) → Todas as Denições ( ) → Som → Saída de Som → Soundbar Q***B (Wi-Fi) NOTA A ligação Wi-Fi Dolby Atmos está disponível em algumas TV Samsung e em alguns modelos de Soundbar.POR - 23 Utilizar a função Q-Symphony Para a Q-Symphony, o Soundbar sincroniza com a TV Samsung para a saída de som através de dois dispositivos para um ótimo efeito surround. Quando o Soundbar está ligado, o menu, “TV+Soundbar” aparece por baixo do menu Saída de Som da TV. Selecione o menu correspondente. Menu da TV Cabo HDMI

Cabo ótico (não fornecido) D.IN

• Pode funcionar conforme o Codec suportado pela TV.

• Esta função é suportada apenas quando o cabo HDMI ou cabo ótico (não fornecido), ou o Wi-Fi estiver ligado.

• A mensagem apresentada poderá ser diferente, consoante o modelo da TV.

• Certique-se de que a TV e o Soundbar estão ligados ao mesmo router sem os/frequência.

• Esta função está disponível em algumas TV Samsung e em alguns modelos de Soundbar.POR - 24 Utilizar o som Spacet Fornece uma qualidade de som otimizada ao analisar os espaços de escuta. Método 1. Ligar através do Soundbar Para ativar esta função, ative o modo Spacet sound com o controlo remoto do Soundbar. ( (Controlo de Som) → “Spacet sound Off” → (Cima) → “Spacet sound On”)

• Está disponível em todos os modos de som. Método 2. Ligar através da TV Para ativar esta função, ative o modo Som Adaptativo+ no menu da TV Samsung. (Página Principal ( ) → Menu → Denições ( ) → Todas as Denições ( ) → General → Denições de Modo Inteligente → Som Adaptativo+)

• O modo de som do Soundbar será automaticamente alterado para Som Adaptativo+ se ativar o modo Som Adaptativo+ na TV. NOTA

• Esta função funciona quando o Soundbar estabelece ligação com alguma das suas TV Samsung.

• Se as opções de Saída de áudio incluírem Áudio secundário, certique-se de que o Áudio secundário está desligado.

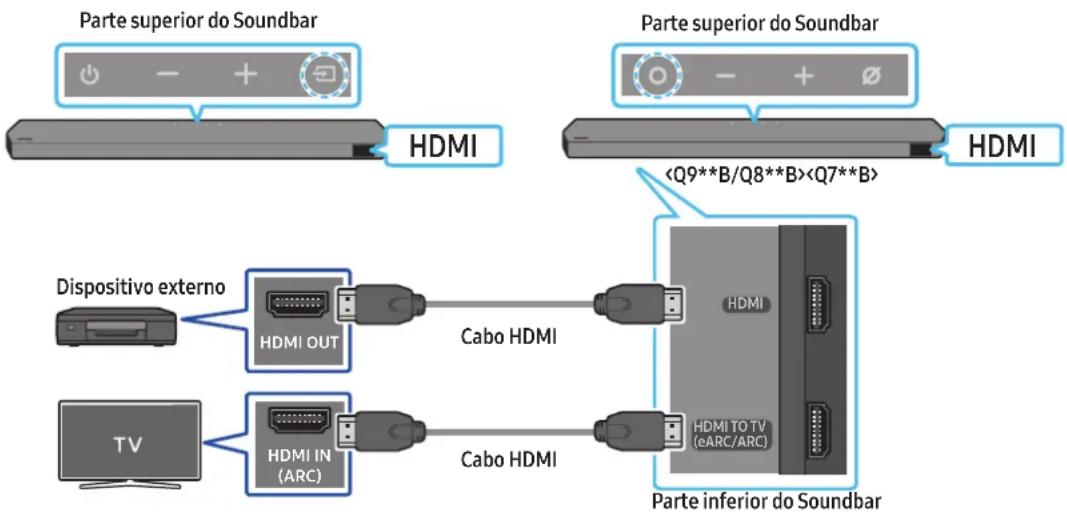

1. Utilize um cabo HDMI para ligar a porta HDMI OUT do dispositivo externo à porta HDMI na parte inferior do Soundbar.

2. Utilize um cabo HDMI para ligar a porta HDMI IN da TV à porta na parte inferior do Soundbar.

3. Ligue o Soundbar, a TV e o dispositivo externo.

4. Prima o botão / na parte superior do Soundbar ou o botão no controlo remoto para selecionar o modo “HDMI”.

5. O ecrã do Soundbar indica que o modo “HDMI” está selecionado e o Soundbar começará a reproduzir sons.

• Quando o Dolby Atmos® é ativado, “DOLBY ATMOS” é exibido no ecrã dianteiro.

• Quando o DTS:X está ativado, “” aparece no ecrã frontal.

Abra as opções de saída áudio no menu de denições do leitor Blu-Ray, ou outro dispositivo, e certique-se de que “Sem Codicação” está selecionado para o uxo de bits. Por exemplo, num leitor Blu-Ray Samsung, vá até Menu inicial → Áudio → Saída digital e selecione Bitstream (não processado).

< 60 8 bit O O O O 10 bit - - O O 12 bit - - O O

• A especicação compatível pode variar dependendo do dispositivo externo ligado ou das condições de utilização.POR - 26 Método 2. Ligar com cabo ótico

(OPTICAL) OPTICAL OUT Leitor de DVD ou Blu-Ray / Descodicador / Consola de jogos Parte superior do Soundbar D.IN Cabo ótico (não fornecido) Parte inferior do Soundbar <Q9**B/Q8**B> Parte superior do Soundbar D.IN <Q7**B> 1. Utilize um cabo ótico (não fornecido) para ligar a DIGITAL AUDIO IN (OPTICAL) na unidade principal do Soundbar e a porta OPTICAL OUT no dispositivo externo.

2. Ligue o Soundbar e o dispositivo externo.

3. Para selecionar o modo “D.IN”, prima o botão

(Multifunções)/ (Fonte) na parte superior do Soundbar ou o botão (Fonte) no controlo remoto.

4. O seu Soundbar irá reproduzir sons a partir do dispositivo externo.POR - 27

07 LIGAR A UM DISPOSITIVO MÓVEL

Método 1. Ligar através de Bluetooth Quando um dispositivo móvel é ligado através de Bluetooth, pode ouvir som estéreo sem ter de utilizar cabos incómodos.• Quando liga um dispositivo Bluetooth emparelhado com o Soundbar desligado, o Soundbar liga-se automaticamente. PAIR 5 Sec5 Sec Parte superior do Soundbar BT PAIRING <Q9**B/Q8**B>Parte superior do Soundbar BT PAIRING <Q7**B>Dispositivo móvel A ligação inicial

• Quando ligar a um novo dispositivo Bluetooth, certique-se de que o dispositivo está a menos de 1 m de distância.

1. Prima o botão PAIR no telecomando do Soundbar para aceder ao modo “BT PAIRING”.

(OU) a. Prima o botão (Multifunções)/ (Fonte)no painel superior e, em seguida, selecione “BT”. “BT” muda automaticamente para “BT PAIRING” em alguns segundo ou para “BT READY” se existir um registo de ligação. b. Quando for apresentada a mensagem “BT READY”, mantenha premido o botão (Microfone Ligado/Desligado)/ (Fonte) no painel superior do Soundbar durante mais de 5 segundos para que seja apresentada a mensagem “BT PAIRING”.

2. No dispositivo, selecione “Soundbar Q***B” na lista apresentada.

• Quando o Soundbar estiver ligado ao dispositivo móvel, a mensagem [Mobile Device Name] → “BT” surgirá no ecrã frontal.

3. Reproduza os cheiros de música a partir do dispositivo que está ligado via Bluetooth através do Soundbar.

• Após ligar o Soundbar ao dispositivo móvel pela primeira vez, utilize o modo “BT READY” para voltar a ligar. Se ocorrer uma falha ao ligar o dispositivo
• Se já tiver um Soundbar (por exemplo, “Soundbar Q***B”) na lista de altifalantes do dispositivo móvel, elimine-o.
• Repita os passos 1 e 2. Qual é a diferença entre BT READY e BT PAIRING?

• BT READY: neste modo, pode voltar a ligar qualquer televisor ou dispositivo móvel Samsung que tenham sido ligados antes.

• BT PAIRING: neste modo, pode ligar um novo dispositivo ao Soundbar. (Prima o botão PAIR no controlo remoto do Soundbar ou mantenha premido o botão (Microfone Ligado/Desligado)/ (Fonte) na parte superior do Soundbar durante mais de 5 segundos enquanto o Soundbar está no modo “BT”.)POR - 28 Notas sobre a ligação Bluetooth

• Localize um novo dispositivo ao alcance de 1 m para ligar via comunicação Bluetooth.

• Se lhe for pedido para introduzir um código PIN quando estiver a ligar um dispositivo Bluetooth, introduza <0000>.

• O Soundbar desliga-se automaticamente após 18 minutos quando está no modo Bluetooth Pronto.

• O Soundbar poderá não realizar corretamente a pesquisa ou a ligação Bluetooth nas seguintes circunstâncias: ‒ se existir um campo elétrico forte em redor do Soundbar. ‒ Se forem emparelhados vários dispositivos Bluetooth em simultâneo com o Soundbar. ‒ Se o dispositivo Bluetooth estiver desligado, não estiver no devido lugar ou não funcionar corretamente.

• Os dispositivos eletrónicos podem provocar interferências rádio. Os dispositivos que geram ondas eletromagnéticas devem ser mantidos afastados da unidade principal do Soundbar - por exemplo, micro-ondas, dispositivos LAN sem os, etc.

• O Soundbar suporta dados SBC (44,1 kHz, 48 kHz).

• Ligue apenas a um dispositivo Bluetooth que suporte a função A2DP (AV).

• Não poderá ligar o Soundbar a um dispositivo Bluetooth que apenas suporte a função HF (mãos livres).

• Ao ligar o Soundbar a um dispositivo Bluetooth, coloque-os o mais perto possível um do outro.

• Quanto maior a distância entre o Soundbar e o dispositivo Bluetooth, menor será a qualidade do som. A ligação Bluetooth poderá ser quebrada se os dispositivos estiverem fora do alcance.

• A ligação Bluetooth poderá não funcionar conforme pretendido em áreas com má receção.

• Um dispositivo Bluetooth poderá experienciar ruído ou uma avaria sob as seguintes condições: ‒ Quando o corpo está em contacto com o transmissor de sinal no dispositivo Bluetooth ou Soundbar ‒ Em cantos ou quando existe um obstáculo nas proximidades, tais como uma parede ou uma divisória, onde possam ocorrer alterações elétricas. ‒ Quando exposto a interferências por rádio por outros produtos em funcionamento nas mesmas gamas de frequências, como equipamentos médicos, micro- ondas e dispositivos LAN sem os. ‒ Obstáculos como portas e paredes poderão ainda inuenciar a qualidade do som, mesmo que os dispositivos se encontrem dentro do alcance.

• Tenha em consideração que se a opção de Bluetooth estiver a ser utilizada, não é possível emparelhar o Soundbar com outro dispositivo Bluetooth.

• Este dispositivo sem os pode causar interferência elétrica durante a utilização. Desligar o dispositivo Bluetooth de um Soundbar Pode desligar um dispositivo Bluetooth de um Soundbar. Para obter instruções, consulte o manual do utilizar do dispositivo Bluetooth.

• O Soundbar será desligado.

• Quando o Soundbar for desligado do dispositivo Bluetooth, o Soundbar apresentará “BT DISCONNECTED” no ecrã dianteiro. Desligar o Soundbar do dispositivo Bluetooth Prima o botão (Multifunções)/ (Fonte) na parte superior do Soundbar ou o botão (Fonte) no controlo remoto para mudar do modo “BT”.

• Desligar demora algum tempo porque o dispositivo Bluetooth tem de receber uma resposta do Soundbar. (O tempo necessário para desligar poderá variar em função do dispositivo Bluetooth)

• Quando o Soundbar for desligado do dispositivo Bluetooth, o Soundbar apresentará “BT DISCONNECTED” no ecrã dianteiro.POR - 29 Método 2. Ligar através de Wi-Fi (Rede sem os) Para ligar o Soundbar a um dispositivo móvel através da rede sem os (Wi-Fi), precisa da aplicação SmartThings. A ligação inicial

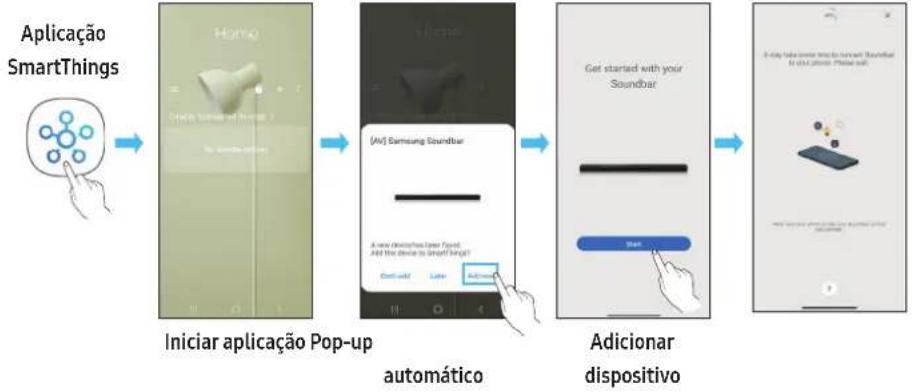

1. Instale e inicie a aplicação SmartThings a partir do dispositivo móvel (smartphone ou tablet).

2. Na aplicação, siga as instruções no ecrã para adicionar o Soundbar.

• O pop-up automático (a segunda captura de ecrã abaixo) poderá não aparecer em alguns dispositivos móveis. Se a janela pop-up não aparecer, prima “ ” no ecrã Home. O Soundbar é adicionado à aplicação.

• A ilustração abaixo pode ser diferente consoante a versão da aplicação. Iniciar aplicação Pop-up automático Adicionar dispositivo Aplicação SmartThingsPOR - 30 Utilizar o Tap Sound Toque no Soundbar com o seu dispositivo móvel para reproduzir o som do conteúdo do dispositivo móvel no Soundbar.

• Dependendo do dispositivo móvel utilizado, esta função poderá não ser suportada.

• Esta função só é compatível com dispositivos móveis Samsung com Android 8.1 ou posterior. Parte superior do Soundbar Dispositivo móvel Aplicação SmartThings

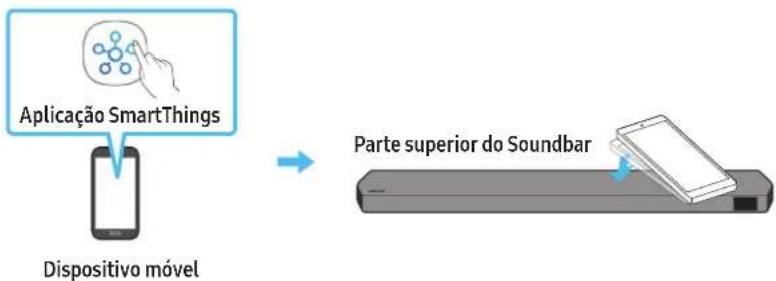

1. Ative a função Tap Sound no seu dispositivo móvel.

• Para obter detalhes sobre como ativar a função, consulte “Congurar a função Tap Sound” abaixo.

2. Toque no Soundbar com o dispositivo móvel. Selecione “Start now” na janela da mensagem que é apresentada.

É estabelecida uma ligação via Bluetooth entre o dispositivo móvel e o Soundbar.

3. Reproduza o som do conteúdo do dispositivo móvel através do Soundbar.

• Esta função liga um dispositivo móvel ao Soundbar através de Bluetooth ao detetar a vibração que ocorre quando o dispositivo toca no Soundbar.

• Tenha cuidado para que o dispositivo não toque nas arestas do Soundbar. Poderá riscar ou danicar o Soundbar ou o dispositivo móvel.

• Recomendamos que o dispositivo móvel seja protegido com uma capa. Toque ligeiramente na parte plana da parte superior do Soundbar, sem utilizar força excessiva.

• Para utilizar esta função, atualize a aplicação SmartThings com a versão mais recente. Dependendo da versão da aplicação, esta função poderá não ser suportada. Congurar a função Tap Sound Utilize a aplicação SmartThings para ativar a função Tap View, Tap Sound.

1. Execute a aplicação SmartThings no dispositivo móvel.

2. Selecione ( → ) no ecrã da aplicação SmartThings apresentada no dispositivo móvel.

3. Ative “Tap View, Tap Sound” para ativar a função quando um dispositivo móvel se aproximar do Soundbar. A função é ativada. NOTA

• A função Tap Sound não funciona se o dispositivo móvel estive no modo de poupança de energia.

• A função Tap Sound poderá não funcionar se houver dispositivos que causem interferências rádio, tais como dispositivos elétricos, perto do Soundbar. Certique- se de que os dispositivos que podem causar interferência rádio são colocados a uma distância adequada do Soundbar.POR - 31

08 LIGAR ATRAVÉS DO APPLE AIRPLAY 2

• Esta funcionalidade pode não estar disponível em alguns países.

• Este Soundbar da Samsung é compatível com o AirPlay 2 e requer o iOS 11.4 ou posterior. Com o AirPlay 2, pode fazer o streaming de música, podcasts e de outros conteúdos de áudio dos seus dispositivos Apple para o Samsung Soundbar.

• Certique-se de que o Soundbar está ligado à corrente e ligado à mesma rede Wi-Fi do dispositivo Apple.

• Selecione a partir de uma aplicação compatível com AirPlay ou na Central de controlo no iPhone, iPad ou Mac.

• Selecione o Soundbar a partir da lista de dispositivos disponíveis onde reproduzir o áudio atual.POR - 32

09 INSTALAR O SUPORTE DE

PAREDE Precauções de instalação

• Instale apenas em paredes verticais.

• Não instale em locais expostos a altas temperaturas ou a uma elevada percentagem de humidade.

• Verique se a parede é sucientemente resistente para suportar o peso do produto. Caso não seja, deve reforçar a parede ou optar por outro local para instalar o produto.

• Compre e utilize os parafusos de xação ou buchas adequadas para o tipo de parede em questão (pladur, placa de ferro, madeira, etc.). Caso seja possível, xe os parafusos de suporte em montantes de parede.

• Compre parafusos próprios para a montagem em parede de acordo com o tipo e a espessura da parede onde pretende instalar o Soundbar. ‒ Diâmetro: M5 ‒ Comprimento: 35 mm ou maiores, preferencialmente.

• Ligue os cabos da unidade aos dispositivos externos antes de instalar o Soundbar na parede.

• Antes da instalação, deve garantir que a unidade está desligada e que a respetiva cha está desligada da tomada. Caso contrário, esta poderá provocar um choque elétrico. Componentes do suporte de parede Guia do suporte de parede X 2 X 2 (M4 x L10) Parafuso de xação Parafuso X 2 Suporte de parede

1. Coloque o Guia de suporte de parede encostado à superfície da parede.

• O Guia de suporte de parede deve car nivelado.

• Se a TV estiver montada na parede, instale o Soundbar, pelo menos, 5 cm abaixo da TV. 5 cm ou mais

2. Alinhe a Linha central do guia de suporte de parede com o centro da TV (se

estiver a montar o Soundbar por baixo da TV) e, em seguida, xe o Guia de suporte de parede à parede com ta adesiva.

• Se não estiver a montar por baixo da TV, coloque a Linha central no centro da área de instalação. Linha central

3. Utilize a ponta de uma caneta ou um lápis aado para furar o centro das

imagens de TIPO A, em cada extremidade do Guia, para assinalar os orifícios dos parafusos de suporte e remova o Guia de suporte de parede.

4. Faça um orifício na parede em cada marca com uma ferramenta de

perfuração de dimensão apropriada.

• Se as marcações não corresponderem às posições dos pinos, certique- se de que insere os suportes ou parafusos Molly nos orifícios antes de inserir os parafusos de suporte. Certique-se de que a dimensão dos orifícios perfurados corresponde às buchas e parafusos Molly a utilizar.

5. Coloque um parafuso (não fornecido) em cada Parafuso de xação e aperte

cada um rmemente nos orifícios de parafuso de suporte.

6. Instale os 2 suportes de parede na orientação correta na parte inferior do

Soundbar, utilizando 2 Parafusos.

• Durante a montagem, certique-se de que a parte de suporte dos Suportes de parede está localizada na parte de trás do Soundbar. Parte de trás do Soundbar Extremidade direita do SoundbarPOR - 33

Suportes de Parede quem apoiados de forma segura nos Parafusos de Suporte.

• Introduza os Parafusos de suporte na parte larga (inferior) dos Suportes de parede e, em seguida, deslize os Suportes de parede para baixo de forma a xar os Suportes de parede rmemente nos Parafusos de suporte. Instalar os Altifalantes Surround numa parede (apenas para modelos aplicáveis) Pode adquirir suportes de parede em separado para instalar os Altifalantes Surround numa parede. A Samsung Electronics não vende suportes de parede. Notas para a instalação dos Altifalantes Surround numa parede

• Os suportes de parede para os altifalantes surround têm de ter capacidade para mais de 8,0 kg.

• Tamanho do orifício: rosca do acessório 1/4 - 20 UNC ‒ Parafuso standard: 6,35 mm ø, 1,27 mm de espaçamento ‒ Comprimento: 18 mm ‒ Quantidade: Esquerda 1 unid./direita 1 unid. E D

• Conrme a resistência da parede antes de instalar os suportes para instalação numa parede. Se a parede não tiver resistência suciente, terá de a reforçar antes de instalar os Suportes de Parede e as colunas na parede.

• A Samsung não será responsável por quaisquer danos no produto devido à instalação inadequada do mesmo.

• Tenha atenção para não instalar as colunas na lateral ou ao contrário.

10 INSTALAR O SOUNDBAR EM

FRENTE À TV Componente X 4 Borracha de base Para instalar, xe as Borrachas de base na parte inferior do Soundbar antes de o colocar por cima do televisor. Certique-se de que xa as Borrachas de base de modo que não ultrapassam as extremidades do suporte da TV. Consulte a gura abaixo. Borracha de base Coloque o Soundbar sobre o suporte do televisor. Microfones (apenas modelos aplicáveis)POR - 34 Alinhe o centro do Soundbar com o centro da TV, conforme ilustrado na imagem, e coloque cuidadosamente o Soundbar no suporte da TV. Neste momento, coloque os microfones (apenas modelos aplicáveis) na parte da frente do suporte para que não haja interferência com o reconhecimento de voz. Extremidade direita do Soundbar

• Certique-se de que o Soundbar é colocado sobre uma superfície plana e sólida.

• Caso não esteja sucientemente afastado da TV, podem ocorrer problemas acústicos e de reconhecimento de voz.

• A ilustração acima difere consoante o respetivo modelo.

• Esta função não é suportada pelo modelo Q7**B.

11 ATUALIZAÇÃO DO SOFTWARE

Atualização automática Quando o Soundbar está ligado à Internet o software é atualizado automaticamente, mesmo quando o Soundbar está desligado.

• Para utilizar a função de atualização automática, o Soundbar tem de estar ligado à Internet. A ligação Wi-Fi do Soundbar é cortada se o cabo de alimentação do Soundbar for desligado ou se houver uma falha de energia. Se ocorrer uma falha de energia, quando a energia voltar ou quando voltar a ligar o cabo de alimentação, ligue o Soundbar e volte a ligá-lo à Internet. Atualização por USB Parte inferior do Soundbar HDMI IN 1HDMI IN 2ID SET(WOOFER, REAR) POWER NETWORK SERVICE

(eARC/ARC) HDMI 1HDMI 2ID SETHDMI IN 1HDMI IN 2SERVICE SERVICE A Samsung poderá disponibilizar atualizações do rmware do sistema do Soundbar no futuro. Quando uma atualização estiver disponível, pode atualizar o Soundbar ao ligar a unidade USB que contém o rmware da atualização à porta de SERVICE do Soundbar.

1. Aceda ao website da Samsung (www.samsung.com) → procure o nome do

modelo a partir da opção do menu de apoio ao cliente.

• Para mais informações sobre a atualização, consulte o Guia de Atualizações.

2. Transra o cheiro de atualização (tipo USB).

3. Extraia o cheiro para criar uma pasta com o nome do cheiro.

4. Guarde a pasta criada num dispositivo USB e, em seguida, ligue-o ao

5. Ligue o Soundbar. Em seguida, o produto é atualizado em 3 minutos com

indicação da mensagem, “UPDATE”.

• Durante a atualização, não o desligue nem remova o dispositivo USB.

• Se não aparecer “UPDATE” na janela do ecrã, remova o cabo de alimentação do Soundbar e, em seguida, volte a ligá-lo.

• Se estiver instalada a versão mais recente, não é realizada nenhuma atualização.

• A atualização poderá não ser suportada, dependendo do tipo de USB.POR - 35 Inicialização Parte superior do Soundbar INIT Com o Soundbar ligado, prima os botões de (Volume) no corpo, simultaneamente, durante pelo menos 5 segundos. A mensagem “INIT” surge no ecrã e o Soundbar é inicializado. CUIDADO

• Todas as denições do Soundbar são inicializadas. Certique-se de que efetua esta ação apenas quando é necessário inicializar.

12 RESOLUÇÃO DE PROBLEMAS

Antes de solicitar assistência, verique o seguinte. A Soundbar não se liga.

• Verique se o cabo de alimentação do Soundbar está corretamente inserido na tomada. A Soundbar funciona de forma errática.

• Após remover o cabo de alimentação, insira-o de novo.

• Desligue e volte a ligar o dispositivo externo e tente novamente.

• Se não existir sinal, o Soundbar desliga-se automaticamente após um determinado período de tempo. Ligue o Ligar/Desligar. (Consulte a página 9.) O telecomando não funciona

• Aponte o telecomando diretamente para o Soundbar.

• Troque as pilhas por umas novas. O indicador do Soundbar ca vermelho sólido.

• O microfone está desligado. Ligue o microfone. (Consulte a página 7.) O Soundbar não emite som.

• O volume do Soundbar está demasiado baixo ou em silêncio. Ajuste o volume.

• Quando ligar qualquer dispositivo externo (STB, dispositivo Bluetooth, dispositivo móvel, etc.), ajuste o volume do mesmo.

• Para aceder à saída de som no televisor, selecione Soundbar. (Televisor Samsung: Página Principal ( ) → Menu → Denições ( ) → Todas as Denições ( ) → Som → Saída de Som → Selecionar Soundbar)

• A ligação dos cabos ao Soundbar não pode estar solta. Desligue o cabo e volte a ligá-lo.

• Remova completamente o cabo de alimentação, volte a ligá-lo e ligue a alimentação.

• Inicialize o produto e tente novamente. (Consulte a página 35.) O som não é emitido a partir do subwoofer ou dos altifalantes traseiros.

• Conrme se o indicador LED na parte posterior do Subwoofer e dos Altifalantes Surround está a azul. Ligue novamente a Soundbar, o Subwoofer e os Altifalantes Surround caso o indicador esteja com uma luz azul intermitente ou vermelho xo. (Consulte a página 16.)

• Poderá ter problemas se houver um obstáculo entre o Soundbar e o Subwoofer. Coloque os dispositivos numa zona afastada de obstáculos.

• A ligação pode ser interrompida por outros dispositivos que se encontrem a emitir sinais de radiofrequência nas proximidades. Mantenha a sua coluna afastada desses dispositivos.

• Remova o cabo de alimentação e volte a ligá-lo.POR - 36 Em caso de instabilidade do som, atrasos ou ruído do Subwoofer e do Altifalante Surround

• Se existirem objetos entre o Soundbar e o Altifalante Subwoofer, isso pode provocar um problema. Reposicione-os num local sem esse objeto.

• Se o Subwoofer e o Altifalante Surround estiverem afastados do Soundbar, pode ocorrer instabilidade do som ou atrasos. Coloque-os perto do Soundbar.

• Pode ocorrer instabilidade do som ou atrasos quando o Soundbar está próximo de um instrumento ou dispositivo elétrico que pode provocar interferências radioelétricas. Mantenha o Soundbar afastado de dispositivos que possam provocar interferências radioelétricas. (por exemplo, router sem os)

• Altere o estado de ligação de rede da TV de "sem os" para "com os". O volume do Subwoofer está demasiado baixo

• O volume original do conteúdo que está a reproduzir pode ser baixo. Tente ajustar o nível do Subwoofer. (Consulte a página 10.)

• Aproxime a coluna do Subwoofer de si. Se a TV não estiver ligada via HDMI TO TV (eARC/ARC)

• Verique se o cabo HDMI está corretamente ligado ao terminal ARC. (Consulte a página 18.)

• A ligação pode não ser estabelecida devido à ligação do dispositivo externo (descodicador, consola de jogos, etc.). Ligue diretamente o Soundbar.

• O modo HDMI-CEC pode não estar ativado no televisor. Ligue o CEC no menu do televisor. (Televisor Samsung: Página Principal ( ) → Menu → Denições ( ) → Todas as Denições ( ) → Ligação → External Device Manager → Anynet+ (HDMI-CEC) ON)

• Para ligar com eARC, a função eARC no menu da TV deve estar ligada. (Televisor Samsung: Página Principal ( ) → Menu → Denições ( ) → Todas as Denições ( ) → Som → Expert Settings → HDMI-eARC Mode (Auto)) Não há som ao ligar a TV no modo HDMI TO TV (eARC/ARC)

• O seu dispositivo não consegue reproduzir o sinal de entrada. Altere a saída de áudio do televisor para PCM ou Dolby Digital. (Para um televisor Samsung: Página Principal ( ) → Menu → Denições ( ) → Todas as Denições ( ) → Som → Expert Settings → Digital Output Audio Format) O Soundbar não estabelece ligação via Bluetooth.

• Ao ligar um novo dispositivo, mude para “BT PAIRING” para estabelecer ligação. (Prima o botão PAIR no controlo remoto ou o botão (Microne Ligado/Desligado)/ (Fonte) no corpo durante pelo menos 5 segundos.)

• Se o Soundbar estiver ligado a outro dispositivo, desligue esse dispositivo primeiro para trocar de dispositivo.

• Ligue-o novamente após remover a lista de altifalantes Bluetooth no dispositivo a ligar. (Televisor Samsung: Página Principal ( ) → Menu → Denições ( ) → Todas as Denições ( ) → Som → Saída de Som → Lista de Altifalantes Bluetooth)

• A ligação automática do televisor poderá estar desativada. Enquanto o Soundbar estiver no modo “BT READY”, mantenha premido o botão Esquerdo no telecomando do Soundbar durante 5 segundos para selecionar ON-TV CONNECT. Se vir OFF-TV CONNECT, mantenha premido novamente o botão Esquerdo durante 5 segundos para mudar a seleção.

• Remova o cabo de alimentação, volte a ligá-lo e, em seguida, tente novamente.

• Inicialize o produto e tente novamente. (Consulte a página 35.) O som é cortado quando ligado através de Bluetooth.

• Alguns dispositivos podem provocar interferências de rádio se estiverem demasiado perto do Soundbar, como acontece com micro-ondas, routers sem os, etc.

• Se o seu dispositivo ligado através de Bluetooth se afastar demasiado do Soundbar, poderá fazer com que o som seja cortado. Aproxime o dispositivo do Soundbar.

• Se uma parte do seu corpo estiver em contacto com o transmissor de Bluetooth ou se o produto for instalado em móveis de metal, o som pode ser cortado. Verique o ambiente de instalação e as condições para a utilização. O Soundbar não estabelece ligação através Wi-Fi.

• Verique se o router sem os está ligado.

• Desligue o router, volte a ligá-lo e, em seguida, tente novamente.

• Não será possível ligar o Soundbar se o sinal sem os for demasiado fraco. Experimente deslocar o router para um local mais próximo do Soundbar ou eliminar quaisquer obstáculos que estejam entre o Soundbar e o router, se possível.

• Se o seu router sem os for novo, será necessário recongurar as denições de rede da coluna. O Soundbar não se liga automaticamente em conjunto com a TV.

• Quando desliga o Soundbar enquanto vê televisão, a sincronização da energia com o televisor é desativada. Primeiro, desligue o televisor. A função AVA (apenas modelos aplicáveis) não se encontra disponível nos seguintes casos.

• A função AVA (apenas modelos aplicáveis) não estará disponível utilizando a função Q-symphony.

• A função AVA (apenas modelos aplicáveis) não estará disponível quando o microfone estiver desligado. Depois de ligar a TV ao Soundbar, ativei o modo Soundbar. Assim, a TV não emite qualquer som.

• Se ligar o Soundbar a um dispositivo móvel enquanto o Soundbar estiver ligado à TV, o Soundbar emite som a partir do dispositivo móvel enquanto mantém a ligação à TV. Assim, o som da TV não é emitido.

• Desligue o dispositivo móvel e o som da TV será emitido novamente a partir do Soundbar.POR - 37 13 LICENÇA Dolby, Dolby Atmos, and the double-D symbol are registered trademarks of Dolby Laboratories Licensing Corporation. Manufactured under license from Dolby Laboratories. Condential unpublished works. Copyright © 2012-2021 Dolby Laboratories. All rights reserved. For DTS patents, see http://patents.dts.com. Manufactured under license from DTS, Inc. (for companies headquartered in the U.S./Japan/Taiwan) or under license from DTS Licensing Limited (for all other companies). DTS, DTS:X, and the DTS:X logo are registered trademarks or trademarks of DTS, Inc. in the United States and other countries. © 2021 DTS, Inc. ALL RIGHTS RESERVED. The terms HDMI and HDMI High-Denition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing Administrator, Inc. in the United States and other countries.

• Usa o teu telemóvel, tablet ou computador como comando do Spotify. Vaia spotify.com/connect para saberes como

• O software do Spotify está sujeito a licenças de terceiros que podem ser encontradas aqui: https://www.spotify.com/connect/third-party- licenses.

• As guras e as ilustrações deste Manual do utilizador são fornecidas apenas para referência e podem ser diferentes do aspeto real do produto.

• Será cobrada uma taxa administrativa se: (a) solicitar a assistência de um técnico e não existir qualquer defeito no produto (ou seja, se não tiver lido o manual do utilizador). (b) levar a unidade a um centro de reparação e não existir qualquer defeito no produto (ou seja, se não tiver lido o manual do utilizador).

• A Samsung Electronics Co., Ltd reserva-se o direito de alterar as especicações sem aviso prévio.

• Os valores do peso e das dimensões são aproximados. Precaução: O Soundbar irá reiniciar automaticamente se ligar/desligar o Wi-Fi. Consumo global de energia em espera (W) 7,5 W Wi-Fi Método de desativação da porta Prima o botão CH LEVEL no controlo remoto do Soundbar durante 30 segundos para ligar/desligar o Wi-Fi. Bluetooth Método de desativação da porta Prima o botão TONE CONTROL no controlo remoto do Soundbar durante 30 segundos para ligar/ desligar o Bluetooth.POR - 40

• A Samsung declara, por este meio, que este equipamento de rádio está em conformidade com a Diretiva 2014/53/UE e com as obrigações regulamentares do Reino Unido. O texto completo da declaração de conformidade está disponível no seguinte endereço de Internet: http://www.samsung.com, aceda a Suporte e introduza o nome do modelo. Este equipamento pode ser utilizado em todos os países da UE e no Reino Unido. A função WLAN 5 GHz (Wi-Fi ou SRD) deste equipamento só pode ser utilizada em espaços interiores. [Eliminação correcta das baterias existentes neste produto] (Aplicável a países cujos sistemas de recolha sejam separados) Esta marca, apresentada na bateria, manual ou embalagem, indica que as baterias existentes neste produto não devem ser eliminadas juntamente com os resíduos domésticos indiferenciados no nal do seu período de vida útil. Onde existentes, os símbolos químicos Hg, Cd ou Pb indicam que a bateria contém mercúrio, cádmio ou chumbo acima dos níveis de referência indicados na Directiva CE 2006/66. Se as baterias não forem correctamente eliminadas, estas substâncias poderão ser prejudiciais para a saúde humana ou para o meio ambiente. Para proteger os recursos naturais e promover a reutilização dos materiais, separe as baterias dos outros tipos de resíduos e recicle-as através do sistema gratuito de recolha local de baterias. Eliminação Correcta Deste Produto (Resíduos de Equipamentos Eléctricos e Electrónicos) (Aplicável a países cujos sistemas de recolha sejam separados) Esta marca apresentada no produto, nos acessórios ou na literatura – indica que o produto e os seus acessórios electrónicos (por exemplo, o carregador, o auricular, o cabo USB) não deverão ser eliminados juntamente com os resíduos domésticos no nal do seu período de vida útil. Para impedir danos ao ambiente ou à saúde humana causados pela eliminação incontrolada de resíduos, deverá separar estes equipamentos de outros tipos de resíduos e reciclá-los de forma responsável, para promover uma reutilização sustentável dos recursos materiais. Os utilizadores domésticos deverão contactar o estabelecimento onde adquiriram este produto ou as entidades ociais locais para obterem informações sobre onde e de que forma podem entregar estes equipamentos para permitir efectuar uma reciclagem segura em termos ambientais. Os utilizadores prossionais deverão contactar o seu fornecedor e consultar os termos e condições do contrato de compra. Este produto e os seus acessórios electrónicos não deverão ser misturados com outros resíduos comerciais para eliminação. Para obter informações sobre os compromissos ambientais da Samsung e sobre as obrigações regulamentares especícas de produtos, por exemplo, o regulamento REACH, REEE, Pilhas, visite: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/ROM - 2
