KÄYTTÖOHJE HWQ935B SAMSUNG

- Korrake etappe 1 ja 2.

Mis on valikute BT READY ja BT PAIRING erinevus?

Alla olevassa taulukossa ovat niiden symbolien selitykset, joita Samsung-tuotteessasi voi olla.

	HUOMIO
	SÄHKÖISKUN VAARA. ÄLÄ AVAA.
	Tämä merkki tarkoittaa, että laitteen sisällä on suurjännitettä.On vaarallista koskea millään tavoin tämän laitteen sisäosiin.
	Tämä merkki tarkoittaa, että laitteen mukana on tärkeitä käyttö- ja huolto-ohjeita.
	Luokan II laite: Tämä merkki tarkoittaa, että laite ei edellytä maadoitusta.Jos tätä symbolia ei ole virtajohdolla varustetussa tuotteessa, tuote ON KYTKETTÄVÄ luotettavasti suojamaadoitukseen.
[zC8H]	AC-jännite: Tähän symboliin liittyvä nimellisjännite on vaihtovirtajännite.
[6x63]	DC-jännite: Tähän symboliin liittyvä nimellisjännite on tasavirtajännite.
[KTTS]	Vaara. Tutustu käyttöohjeisiin: Tämä merkki tarkoittaa, että käyttäjän tulisi tutustua käyttöoppaassa oleviin turvallisuustietoihin.

VAROITUS

- Tulipalon ja sähköiskun vaaran vähentämiseksi älä altista laitetta sateelle tai kosteudelle.

HUOMIO

• SÄHKÖISKUN VÄLTTÄMISEKSI LAITA PISTOKKEEN LEVEÄ PISTOTULPPA LEVEÄÄN KOLOON, TYÖNNÄ PISTOKE POHJAAN.
• Tämän laitteen saa kytkeä vain maadoitettuun pistorasiaan.
• Jos laite täytyy saada irti sähköverkosta, pistoke täytyy irrottaa pistorasiasta, joten pistokkeen tulisi olla paikassa, jossa siihen pääsee helposti käsiksi.
• Laitetta ei saa altistaa tippuvalle tai roiskuvalle vedelle. Älä aseta vedellä täytettyjä esineitä, kuten maljakkoja, laitteen päälle.
• Laitteen virta kytketään täysin pois päältä irrottamalla virtajohto seinän pistorasiasta. Tämän vuoksi virtajohdon on oltava aina helposti saatavilla.

VAROTOIMIA

1. Varmista, että käytettävä tasa- tai vaihtovirta vastaa laitteen pohjassa olevassa arvotarrassa mainittua käyttöjännitevaatimusta. Asenna laite vaakasuoraan asentoon sopivalle alustalle (huonekalun päälle) niin, että sen ympärille jää tarpeeksi tilaa ilmanvaihtoon (7–10 cm). Varmista, ettei tuuletusaukkoja peitetä. Älä aseta laitetta vahvistimien tai muiden mahdollisesti kuumenevien laitteiden päälle. Tämä laite on suunniteltu jatkuvaaan käyttöön Jos haluat katkaista laitteen virran kokonaan, irrota virtapistoke pistorasiasta. Irrota laitteen virtajohto pistorasiasta, jos et aio käyttää laitetta pitkään aikaan.
2. Irrota virtajohto pistorasiasta ukkosella. Salamaniskun aikaansaama jännitepiikki voi vahingoittaa laitetta.
3. Älä altista laitetta suoralle auringonvalolle tai muille lämmönlähteille. Muutoin laite voi ylikuumentua, ja siihen voi tulla toimintahäiriö.
4. Suojaa laite kosteudelta (esim. kukkamaljakot) ja normaalia suuremmalta kuumuudelta (esim. takka) tai voimakkaita magneetti- tai sähkökenttiä synnyttäviltä laitteilta. Irrota virtajohto pistorasiasta, jos laitteeseen tulee toimintahäiriö. Laitetta ei ole tarkoitettu teolliseen käyttöön. Se on tarkoitettu vain henkilökohtaiseen käyttöön. Jos laitetta on säilytetty matalassa lämpötilassa, siihen voi tiivistyä kosteutta. Jos kuljetat laitetta talvella, odota ennen laiteen käyttöä noin kaksi tuntia, kunnes laite on lämmennyt huoneenlämpötilaan.
5. Tässä laitteessa käytettävä paristo sisältää ympäristölle haitallisia kemikaaleja. Älä hävitä paristoa tavallisen kotitalousjätteen mukana. Älä altista paristoa kuumuudelle, suoralle auringonvalolle tai tulelle. Älä aiheuta oikosulkua tai ylikuumenemista paristoon tai pura sitä. HUOMIO: Jos paristo vaihdetaan väärin, on olemassa räjähdyksen vaara. Vaihda paristo vain samanlaiseen tai vastaavan tyyppiseen paristoon.

SISÄLTÖ

01 Osien tarkastaminen 6

02 Tuotteen yleiskatsaus 7

Soundbarin yläpaneeli 7

Soundbarin alapaneeli 8

03 Soundbar-laitteen kaukosäätimen käyttö 9

Paristojen asettaminen kaukosäätimeen ennen käyttöä (kaksi AAA-paristoa)....9

Kaukosäätimen käyttäminen 9

Piilotettujen painikkeiden käyttäminen (painikkeet, joissa on vähintään kaksi toimintoa) 11

Eri äänitehostetilojen lähtösignaalitiedot 11

Soundbar-laitteen äänenvoimakkuuden säätäminen television kaukosäätimellä....13

04 Soundbarin kytkeminen 14

Virran ja laitteiden kytkeminen 14

- Suositeltu kaiutinkokoonpano....15

- Surround-kaiutintila (vain HW-Q930B, HW-Q935B) 15

- Bassokaiuttimen tai surround-kaiuttimien manuaalinen yhdistäminen....16

- Bassokaiuttimen ja surround-kaiuttimien takana olevat LED-merkkivalot 17

05 Yhteyden muodostaminen televisioon 18

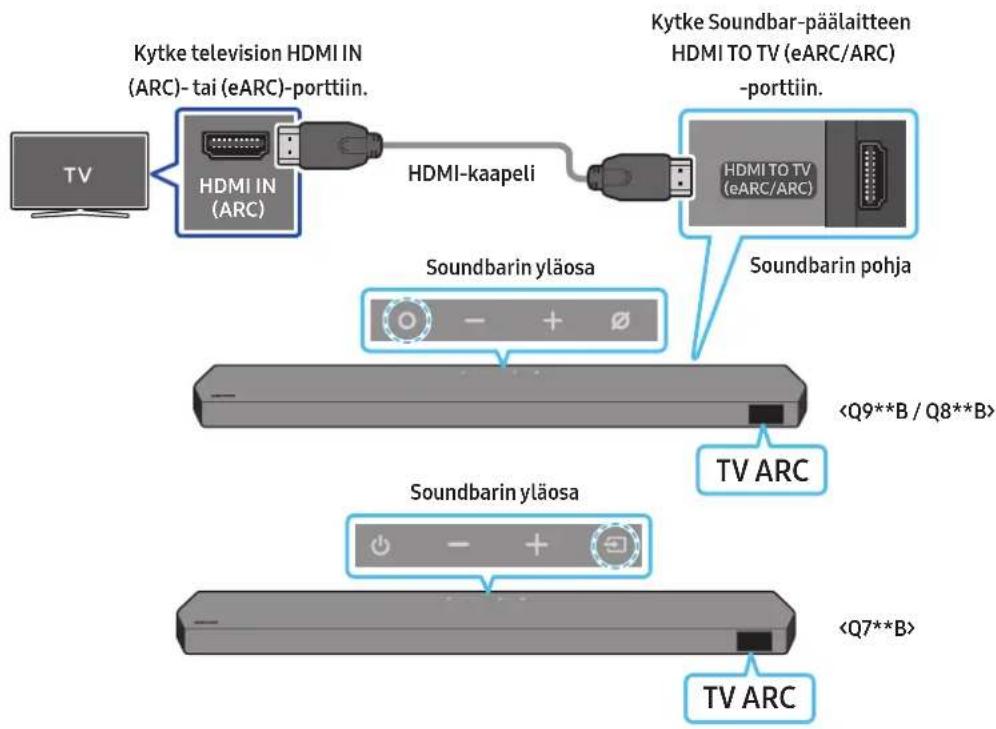

HDMI ARC (Audio Return Channel) -liitäntää tukevan television kytkeminen....18

Kytkeminen optisella kaapelilla 19

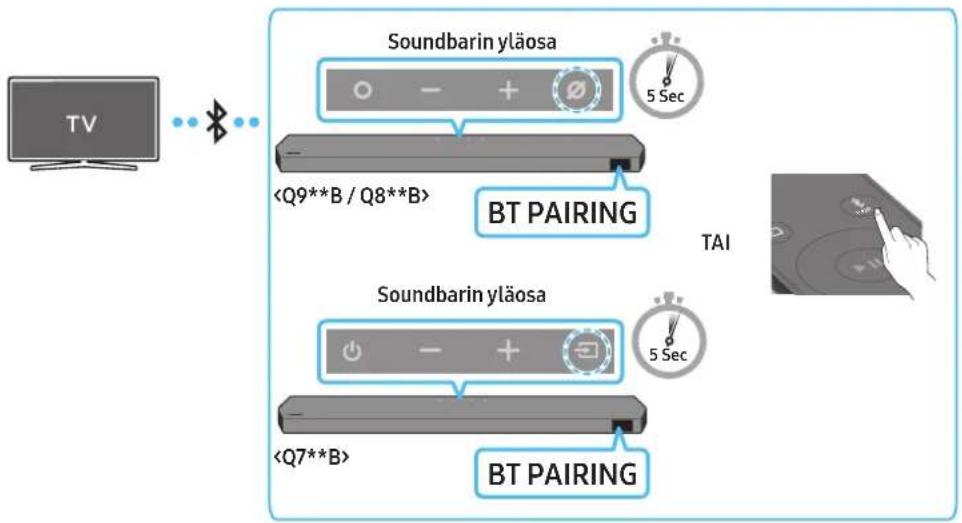

Bluetoothilla yhdistäminen 20

Wi-Fi-yhteyden muodostaminen 22

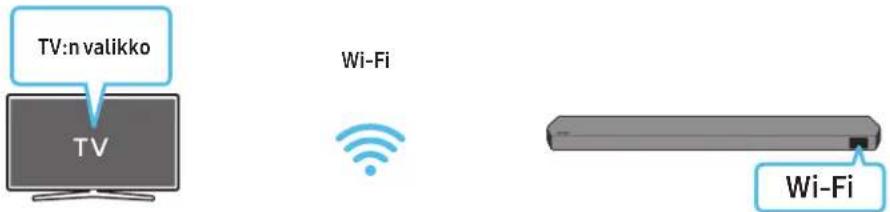

Q-Symphony-toiminnon käyttäminen....23

Spacefit-äänen käyttäminen 24

06 Ulkoisen laitteen kytkeminen 25

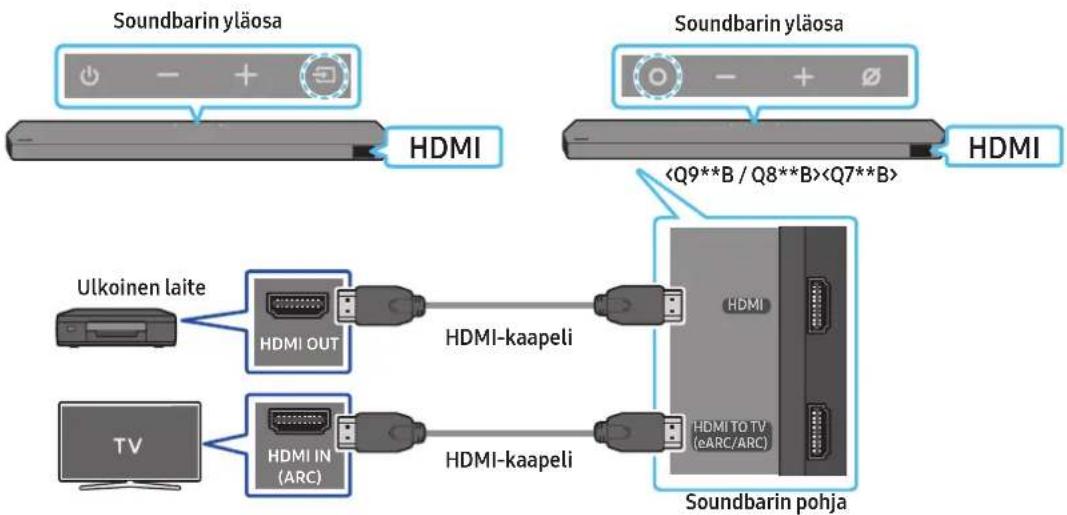

Vaihtoehto 1: HDMI-kaapelilla kytkentä (Dolby Atmos / DTS:X -dekoodaus ja -toisto) 25

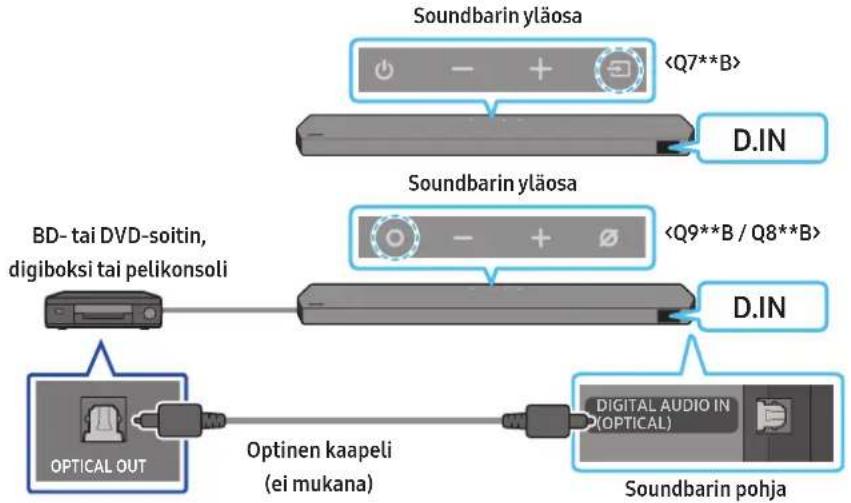

Vaihtoehto 2: Kytkeminen optisella kaapelilla 26

07 Mobiililaitteen yhdistäminen 27

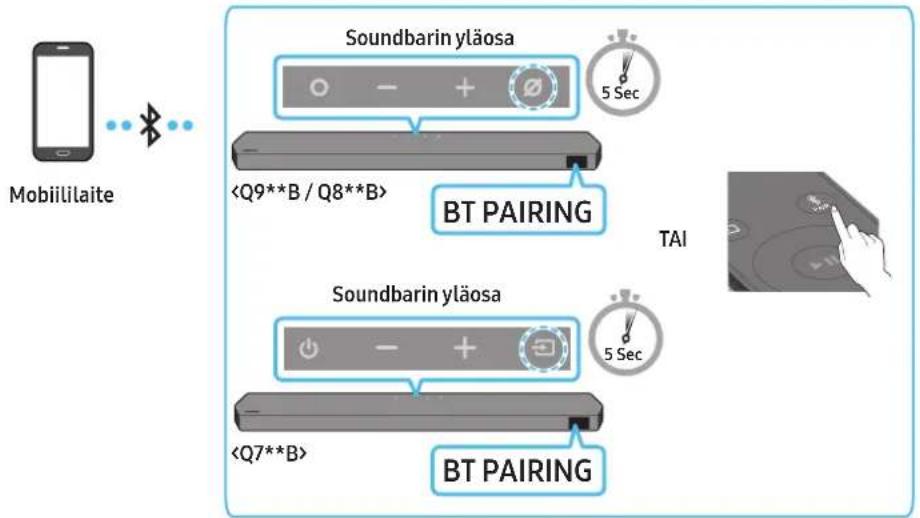

Vaihtoehto 1: Bluetoothilla yhdistäminen....27

Vaihtoehto 2: Wi-Fi-yhteyden (langaton verkko) muodostaminen ....29

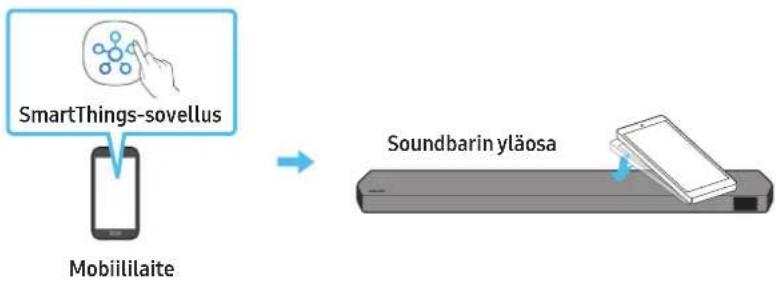

Tap Sound -toiminnon käyttäminen....30

08 Yhteyden muodostaminen Apple Airplay 2:n kautta 31

09 Seinäkiinnikkeen asentaminen 32

Asennuksen varotoimet....32

Seinäkiinnitysosat 32

Surround-kaiuttimien asentaminen seinään (koskee vain tiettyjä malleja)....33

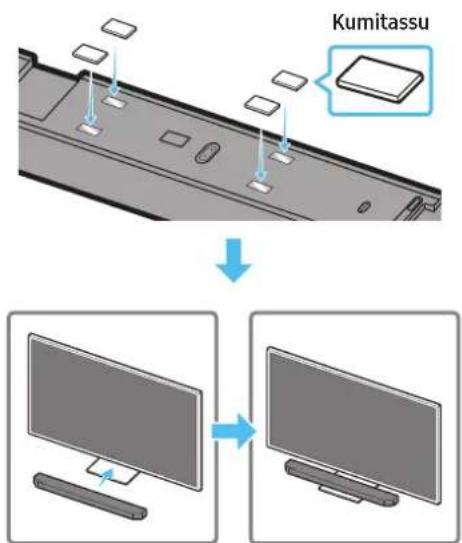

10 Soundbar-laitteen asentaminen television eteen 33

Osa 33

11 Ohjelmistopäivitys 34

Automaattinen päivitys 34

USB-päivitys 34

Alustus 35

12 Vianmääritys 35

13 Lisenssi 37

14 Avoimen koodin lisenssitiedote 37

15 Palvelua koskevia tärkeitä huomautuksia 37

16 Tekniset tiedot ja opas 38

Tekniset tiedot 38

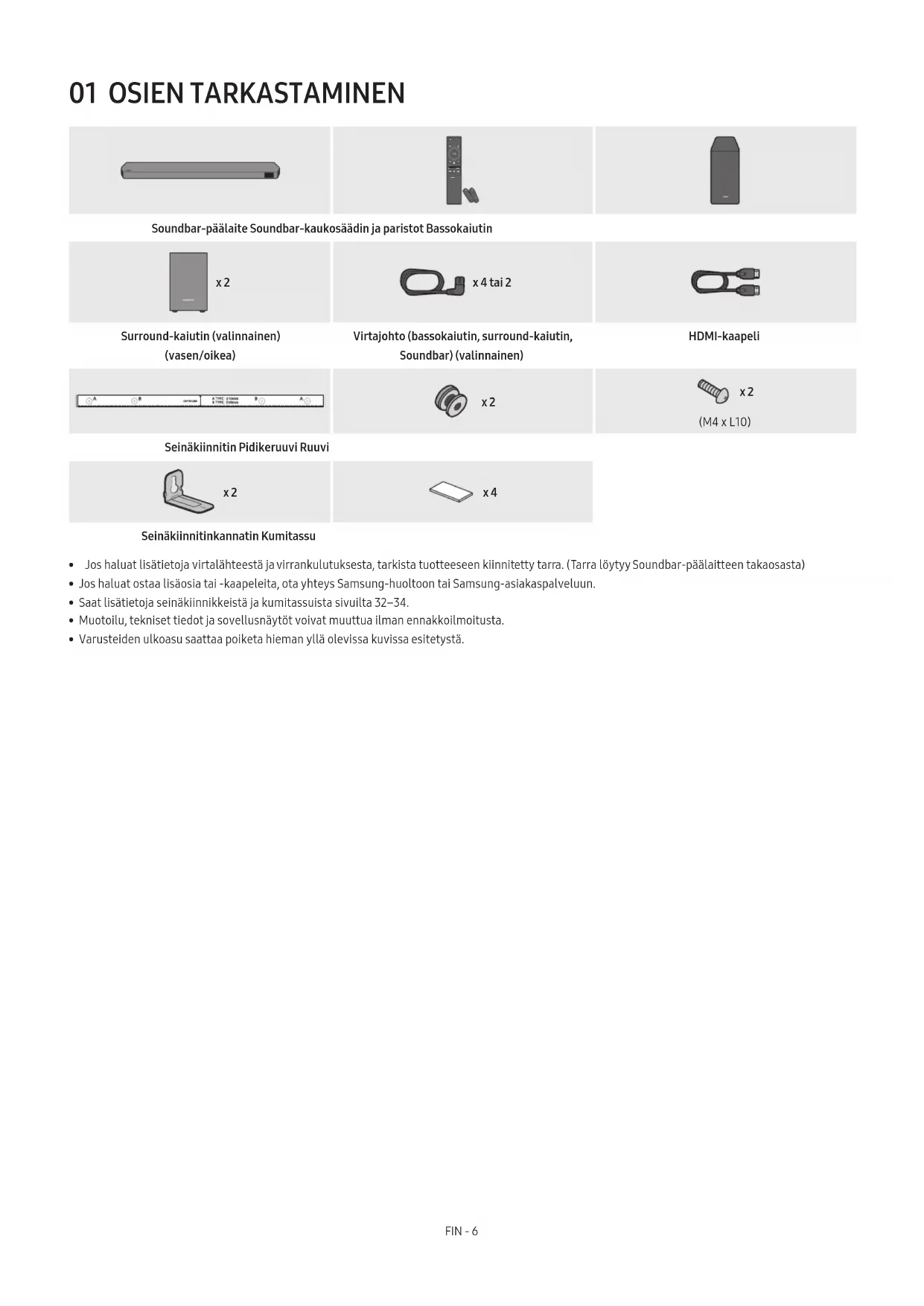

01 OSIEN TARKASTAMINEN

Soundbar-päälaite Soundbar-kaukosäädin ja paristot Bassokaiutin

Surround-kaiutin (valinnainen) (vasen/oikea)

Virtajohto (bassokaiutin, surround-kaiutin, Soundbar) (valinnainen)

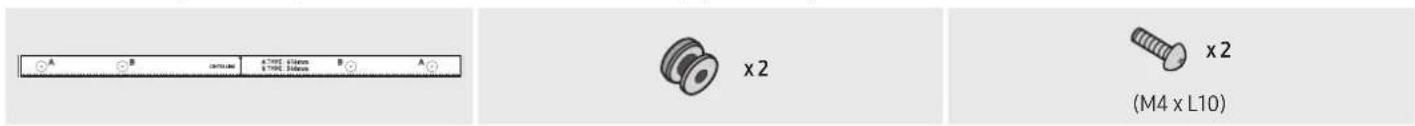

A B 4.750x 6.0mm B A 4.750x 6.0mm x 2 x 2 (M4 x L10)

Seinäkiinnitin Pidikeruuvi Ruuvi

Seinäkiinnitinkannatin Kumitassu

• Jos haluat lisätietoja virtalähteestä ja virrankulutuksesta, tarkista tuotteeseen kiinnitetty tarra. (Tarra löytyy Soundbar-päälaitteen takaosasta)
• Jos haluat ostaa lisäosia tai -kaapeleita, ota yhteys Samsung-huoltoon tai Samsung-asiakaspalveluun.
• Saat lisätietoja seinäkiinnikkeistä ja kumitassuista sivuilta 32–34.
• Muotoilu, tekniset tiedot ja sovellusnäytöt voivat muuttua ilman ennakkoilmoitusta.
• Varusteiden ulkoasu saattaa poiketa hieman yllä olevissa kuvissa esitetystä.

02 TUOTTEEN YLEISKATSAUS

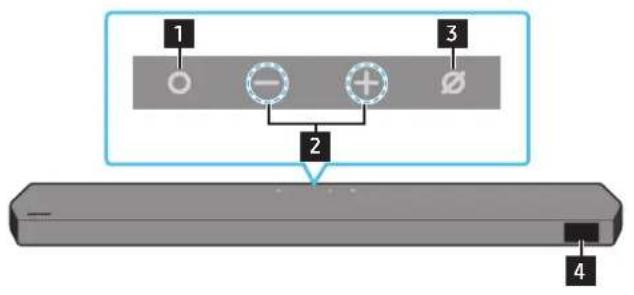

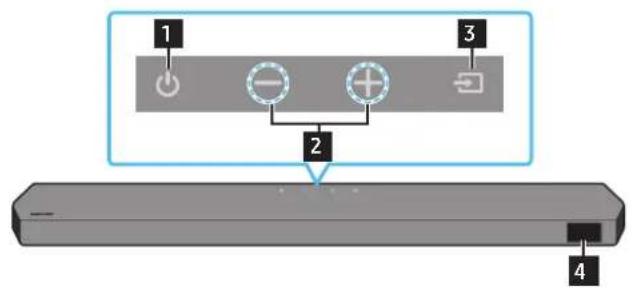

Soundbarin yläpaneeli

1 2 3 4

1 2 3 4

1	○(Monitoimi) -painike (mallit Q9**B / Q8**B)Käynnistä Soundbar-laite painamalla valmiustilassa Monitoimi) -painiketta.Voit muuttaa syöttölähdettä painamalla Monitoimi) -painiketta.
1	↓(Virta) -painike (malli Q7**B)Kytkee ja katkaisee virran.
2	— +(Äänenvoimakkuus) -painikeSäätää äänenvoimakkuutta.

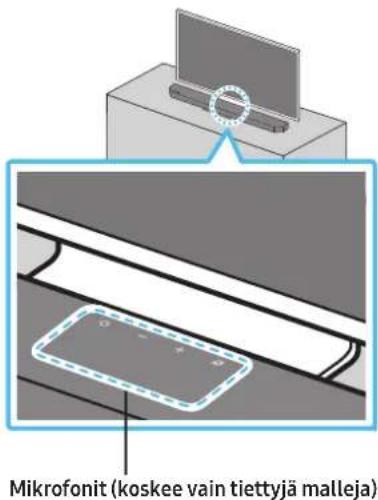

3	∅(Mikrofoni käytössä / ei käytössä) -painike (mallit Q9**B / Q8**B)Kytke mikrofoni käyttöön tai pois käytöstä painamalla painiketta.
3	→(Lähde) -painike (malli Q7**B)Voit muuttaa syöttölähdettä painamalla Lähde) -painiketta.
4	NäyttöNäyttää tuotteen tilan ja nykyisen toiminnan.D.IN → HDMI → Wi-Fi → BT

- Kun kytket virtajohdon, virtapainike alkaa toimia 4–6 sekunnin kuluttua.

- Kun käynnistät tämän laitteen, äänen tuottamisen alkaminen kestää 4–5 sekuntia.

- Jos ääni kuuluu sekä televisiosta että Soundbar-laitteesta, siirry televisiossa äänen Asetukset-valikkoon ja vaihda television kaiutinasetukseksi Ulkoinen kaiutin.

Soundbarin alapaneeli

1 2 SERVICE 3 4 HDMI HDMI TO TV (WABC/ARC) 5 DIGITAL AUDIO IN (OPTICAL)

1 POWERLiitä Soundbarin vaihtovirtakaapeli. (Katso sivua 14)

2 SERVICEKytke tähän USB-tallennuslaite tuotteen ohjelmiston päivittämistä varten.

3 DIGITAL AUDIO IN (OPTICAL)Kytke tähän ulkoisen laitteen digitaalinen (optinen) lähtö. (Katso sivua 26)

6 HDMIKytke tähän HDMI-kaapeli, joka tuo digitaalisen ääni- ja kuvasignaalin samanaikaisesti.Kytke tämä ulkoisen laitteen HDMI-lähtöön. (Katso sivua 25)

7 HDMI TO TV (eARC/ARC)Kytke tämä television HDMI-liitäntään. (Katso sivua 18)

- Kun irrotat virtajohdon pistorasiasta, vedä pistokkeesta. Älä vedä kaapelista.

- Älä kytke laitetta tai muita laitteita pistorasiaan, ennen kuin kaikki laitteiden väliset liitännät on tehty.

03 SOUNDBAR-LAITTEEN KAUKOSÄÄTIMEN KÄYTTÖ

Paristojen asettaminen kaukosäättimeen ennen käyttöä (kaksi AAA-paristoa)

Liu'uta takakantta nuolen suuntaan, kunnes se irtoaa kokonaan. Aseta kaksi AAA-paristoa (1,5 V) paikoilleen siten, että niiden napaisuus on oikea. Työnnä paristolokeron kansi takaisin paikalleen.

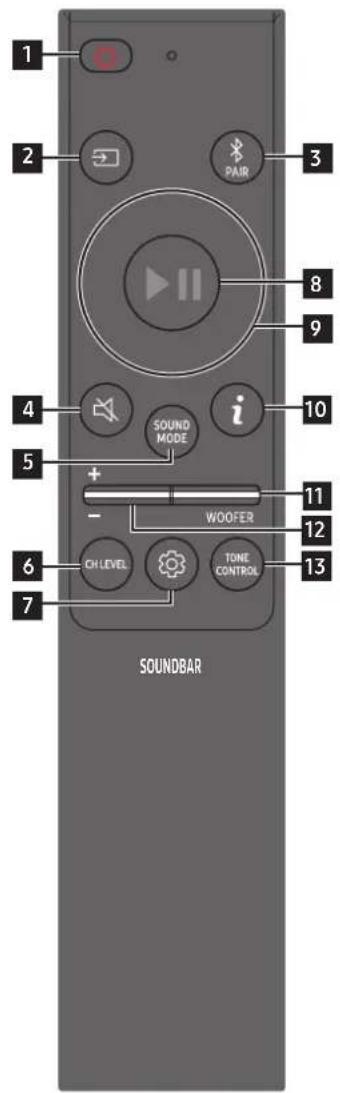

Kaukosäätimen käyttäminen

1 2 3 PAIR 8 9 4 i 10 5 + - WOOFER 11 12 6 CH LEVEL TONE CONTROL 7 SOUNDBAR

1	Virta	Tällä voit käynnistää Soundbar-laitteen ja sammuttaa sen.Automaattinen virrankatkaisu -toimintoLaite sammuu automaattisesti seuraavissa tilanteissa:D.IN-, HDMI-, Wi-Fi- ja BT-tiloissa, jos äänisignaalia ei vastaanoteta 18 minuuttiin.
2	Lähde	Tällä voit valita Soundbariin yhdistetyn lähteen.
3	Bluetooth PAIR	Tällä voit asettaa Soundbar-laitteen Bluetooth-laiteparin muodostustilaan. Paina painiketta ja odota, että “BTPAIRING” -näytössä yhdistetään uusi Bluetooth-laite.
4	Mykistä	Voit mykistää äänet painamalla (Mykistä) -painiketta. Voit poistaa mykistyksen painamalla sitä uudelleen.
5	SOUND MODE	Painamalla tätä painiketta voit valita haluamasi äänitilan, kuten Surround, Game, Standard tai Adaptive sound.StandardToistaa alkuperäisen äänen.SurroundTarjoaa vakiotilaa laajemman äänikentän.GameTarjoaa stereoskooppisen äänen, joka ympäröi sinut pelin tapahtumilla.Adaptive SoundAnalysoi sisällön reaaliaikaisesti ja tarjoaa optimaalisen äänikentän automaattisesti sisällön ominaisuuksien perusteella.
6	CH LEVEL	Painamalla tätä painiketta voit säätää kunkin kaiuttimen äänenvoimakkuutta, esimerkiksi Centre level-, Side level-, Wide level-, Front Top level-, Rear level- ja Rear top level -asetusta.Voit säätää jokaisen kaiuttimen äänenvoimakkuutta valitsemalla Centre level, Side level, Wide level tai Front Top level Sound Settings-kohdassa ja säätämällä sitten äänenvoimakkuutta välillä -6–+6 Ylös/ alas-painikkeilla.Jos surround-kaiuttimet on kytketty, valitse Rear level tai Rear top level ja säädä äänenvoimakkuutta välillä -6–+6 Ylös/ alas-painikkeilla.CH LEVEL -asetuksen tekniset ominaisuudet voivat vaihdella mallikohtaisesti.

7	Äänen hallinta	Painamalla tätä painiketta voit määrittää äänitoiminnon, kuten Spacefit sound, AVA, Voice enhance mode, Night mode, Sync, Surround speaker mode tai Virtual. Voit muokata haluamaasi asetusta Ylös/allas.Malli Q7**B ei tue Spacefit sound- ja AVA-toimintoja.Voice enhance mode parantaa elokuvien ja TV-ohjelmien puhuttuja vuoropuheluja, jotta ne on helpompi kuulla.Night mode on optimoitu yöajan katseluun nilin, että asetuksia on säädetty vähentämään äänenvoimakkuutta, mutta pitämään vuoropuhelun selkeänä.Voit säätää jokaisen taajuusalueen ääntä painamalla (Äänen hallinta) -painiketta noin 5 sekuntia. 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz ja 10 kHz ovat valittavissa Vasen/oikea -painikkeilla, ja jokaista voi säätää välillä -6-+6 Ylös/allas -painikkeilla.(Varmista, että äänitilan asetuksena on "Standard")Jos TV:n kuva ja Soundbar-laitteen toistama ääni ovat epätahdistettuja, valitse Sync Äänen hallinta -kohdassa ja määritä sitten äänivilveen asetukseksi 0-300 millisekuntia Ylös/allas-painikkeilla.Sync on tuettu vain joissakin toiminnoissa.Käytettävissä olevia Surround speaker mode -asetuksia tukee vain malli Q9**B.Virtual-kaiutintoiminnon asetuksen voi valita vaihtoehdoista ON/OFF painamalla Ylös/allas-painikkeita.
8	Toista/keskeytä	Voit toistaa musiikkia tai keskeyttää toiston painamalla tätä painiketta.
9	Ylä- ja alapainike sekä oikea ja vasen painike	Valitse ylös, alas, vasemmalle tai oikealle painamalla merkittyjä kohtia.Valitse tai määritä toimintoja painamalla painiketta ylös, alas, vasemmalle tai oikealle.Musiilkin ohitusValitse seuraava musiikkitiedosto painamalla Oikea -painiketta. Valitse edellinen musiikkitiedosto painamalla Vasen -painiketta.ID SETKäytä tätä asetusta, kun bassokaiutinta tai tilaäänikaiuttimia ei ole yhdistetty tai ne on yhdistettävä uudelleen. Kun virta on katkaistu, paina Ylös -painiketta 5 sekuntia, jolloin ID SET -toiminto suoritetaan. (Katso sivua 16.)
10	Tiedot	Painamalla tätä painiketta voit näyttää käytössä olevan toiminnon tai käytettävissä olevan koodekin tiedot.BT-tilassa se näyttää yhdistetyn laitteen (kun pariliitos on muodostettu) tai "BT ready" -tekstin (kun on muodostettava pariliitos).
11	WOOFER LEVEL	Voit säätää woofer (basso) -tasoa painamalla painiketta ylös- tai alaspäin.
12	VOLUME	Voit säätää äänenvoimakkuutta painamalla ylä- tai alapainiketta.MykistäVoit mykistää äänet painamalla VOL-painiketta. Voit poistaa mykistyksen painamalla sitä uudelleen.
13	[BXCW]TONE CONTROL	Painamalla tätä painiketta voit säätää diskantti- tai bassoänen voimakkuutta. Voit muokata haluamaasi asetusta Ylös/ alas -painikkeilla. Tämä toiminto otetaan käyttöön äänitilassa Standard-tilaa lukuun ottamatta.Voit säätää diskantti- tai bassoänten voimakkuutta valitsemalla TREBLE tai BASS Ääniasetukset -asetuksissa ja säätämällä sitten äänenvoimakkuutta välillä -6-+6 Ylös/ alas -painikkeilla.Bassotason muuttuessa myös woofertasoa säädetään vastaavasti.

• Analysoi ulkoiset äänet, kun Soundbar toistaa ääntä, jotta puheääni kuuluu aina selkeästi.
  • Analyysin aikana ei tallenneta tietoja.
  • Malli Q7**B ei tue tätä toimintoa.

Piilotettujen painikkeiden käyttäminen (painikkeet, joissa on vähintään kaksi toimintoa)

Piilotettu painike		Viitesivu
Kaukosäätimen painike Toiminto
WOOFER (ylös)	TV:n kaukosäädin käytössä / ei käytössä(valmiustila)	sivu 13
Ylös ID SET sivu 16
(Äänen hallinta)	7 -alueinen taajuuskorjain sivu 10

Eri äänitehostetilojen lähtösignaalitiedot

Tehoste Tulo		Lähtö
		Bassokaiuttimen ja surround-kaiuttimen kanssa
Standard	2.0-kan. 2.1-kan.
	5.1-kan. 5.1-kan. / 7.1-kan. (DTS)
	7.1-kan. 7.1-kan.
	Dolby Atmos®, DTS:X 7.1.4-kan.
Surround	2.0-kan. 9.1.4-kan.
	5.1-kan. 9.1.4-kan.
	7.1-kan. 9.1.4-kan.
	Dolby Atmos®, DTS:X	9.1.4-kan.
Game	2.0-kan. 9.1.4-kan.
	5.1-kan. 9.1.4-kan.
	7.1-kan. 9.1.4-kan.
	Dolby Atmos®, DTS:X	9.1.4-kan.
Adaptive Sound	2.0-kan. 9.1.4-kan.
	5.1-kan. 9.1.4-kan.
	7.1-kan. 9.1.4-kan.
	Dolby Atmos®, DTS:X	9.1.4-kan.

Tehoste Tulo		Lähtö
		Vain bassokaiutin sisältyy	Bassokaiuttimen ja surround-kaiuttimen kanssa
Standard	2.0-kan. 2.1-kan. 2.1-kan.
	5.1-kan. 5.1-kan. 5.1-kan. / 7.1-kan. (DTS)
	7.1-kan. 5.1-kan. 7.1-kan.
	Dolby Atmos®, DTS:X 5.1.2-kan. 7.1.4-kan.
Surround	2.0-kan. 5.1.2-kan. 7.1.4-kan.
	5.1-kan. 5.1.2-kan. 7.1.4-kan.
	7.1-kan. 5.1.2-kan. 7.1.4-kan.
	Dolby Atmos®, DTS:X 5.1.2-kan. 7.1.4-kan.
Game	2.0-kan. 5.1.2-kan. 7.1.4-kan.
	5.1-kan. 5.1.2-kan. 7.1.4-kan.
	7.1-kan. 5.1.2-kan. 7.1.4-kan.
	Dolby Atmos®, DTS:X5.1.2-kan. 7.1.4-kan.
Adaptive Sound	2.0-kan. 5.1.2-kan. 7.1.4-kan.
	5.1-kan. 5.1.2-kan. 7.1.4-kan.
	7.1-kan. 5.1.2-kan. 7.1.4-kan.
	Dolby Atmos®, DTS:X.5.1.2-kan. 7.1.4-kan.

Tehoste Tulo		Lähtö
		Vain bassokaiutin sisältyy	Bassokaiuttimen ja surround-kaiuttimen kanssa
Standard	2.0-kan. 2.1-kan.	2.1-kan.
	5.1-kan. 3.1-kan. 5.1-kan.
	Dolby Atmos®, DTS:X 3.1.2-kan.	5.1.4-kan.
Surround	2.0-kan. 3.1.2-kan.	5.1.4-kan.
	5.1-kan. 3.1.2-kan.	5.1.4-kan.
	Dolby Atmos®, DTS:X 3.1.2-kan.	5.1.4-kan.
Game	2.0-kan. 3.1.2-kan.	5.1.4-kan.
	5.1-kan. 3.1.2-kan.	5.1.4-kan.
	Dolby Atmos®, DTS:X 3.1.2-kan.	5.1.4-kan.
Adaptive Sound	2.0-kan. 3.1.2-kan.	5.1.4-kan.
	5.1-kan. 3.1.2-kan.	5.1.4-kan.
	Dolby Atmos®, DTS:X 3.1.2-kan.	5.1.4-kan.

Surround-kaiuttimista ei kuulu ääntä kaksikanavaisessa toistossa, kun Standard-tila on käytössä. Jos haluat ottaa surround-kaiuttimien äänen käyttöön, vaihda tehostetilaksi Surround.

Soundbar-laitteen äänenvoimakkuuden säätäminen television kaukosäätimellä

Voit säätää Soundbar-laitteen äänenvoimakkuutta television kaukosätimellä.

• Tätä toimintoa voidaan käyttää vain infrapunakaukosäätimillä. Bluetooth-kaukosäätimiä (kaukosäätimiä, jotka vaativat laiteparin muodostamista) ei tueta.

• Ota televisiossa käyttöön asetus Ulkoinen kaiutin, jos haluat käyttää tätä toimintoa.
  • Tätä toimintoa tukevat valmistajat:
  Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

• Sammuta Soundbar-laite.

• Työnnä WOOFER -painiketta ylöspäin ja pidä sitä painettuna 5 sekuntia.

Joka kerta, kun painat WOOFER -painiketta ylöspäin ja pidät sitä painettuna 5 sekuntia, tila vaihtuu seuraavassa järjestyksessä: "OFF-TV REMOTE" (Oletustila), "SAMSUNG-TV REMOTE", "ALL-TV REMOTE".

Kaukosäätimen painike Näyttö Tila
		(Oletustila)	Poista TV:n kaukosäädin käytöstä.
			Ota käyttöön Samsung-television infrapunakaukosäädin.
			Ota käyttöön muun valmistajan television infrapunakaukosäädin.

04 SOUNDBARIN KYTKEMINEN

Virran ja laitteiden kytkeminen

Liitä bassokaiutin, surround-kaiuttimet ja Soundbar virtajohdon avulla pistorasiaan seuraavassa järjestyksessä:

- Jos haluat lisätietoja virtavaatimuksista ja virrankulutuksesta, tarkista tuotteeseen kiinnitetty tarra. (Tarra löytyy Soundbar-päälaitteen takaosasta)

1. Kytke virtajohto bassokaiuttimeen.

Virtajohto

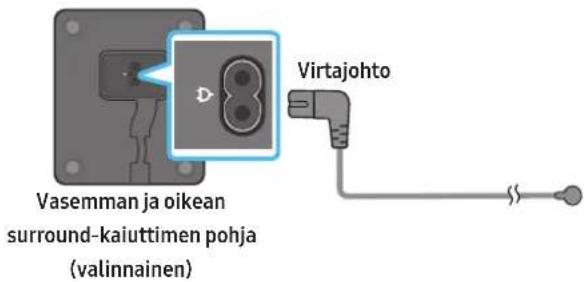

1. Liitä virtajohto vasempaan ja oikeaan surround-kaiuttimeen. (valinnainen)

Vasemman ja oikean surround-kaiuttimen pohja (valinnainen) Virtajohto

1. Liitä virtajohto Soundbariin.

Soundbar-päälaitteen alaosa Virtajohto

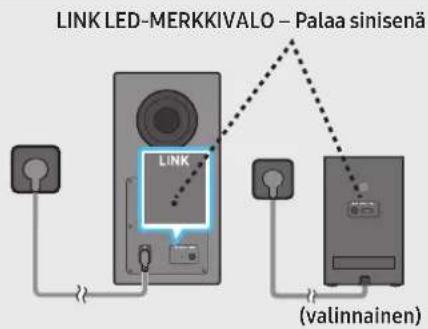

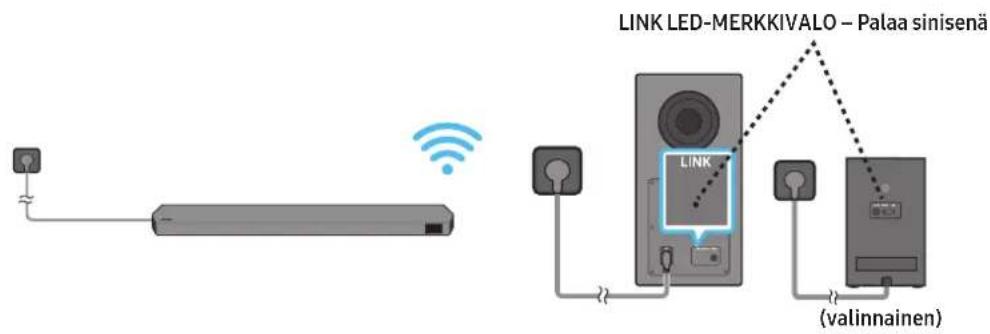

1. Kytke Soundbarin, bassokaiuttimen ja surround-kaiuttimien virta. Bassokaiutin ja surround-kaiuttimet yhdistetään automaattisesti, kun Soundbarin virta kytketään.


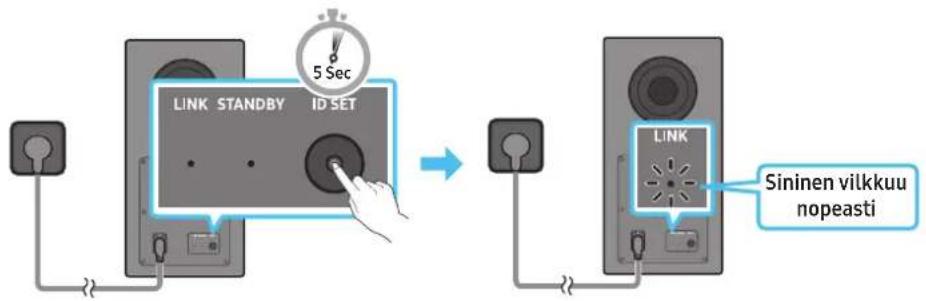

HUOMAUTUS

• Kytke bassokaiuttimen ja surround-kaiuttimien virta ennen niiden yhdistämistä Soundbariin. Bassokaiutin ja surround-kaiuttimet yhdistetään automaattisesti, kun Soundbarin virta kytketään.
• Jos irrotat kytkennän ja kytket virtajohdon uudelleen, kun tuotteen virta on päällä, Soundbarin virta kytketään automaattisesti päälle.
• Surround-kaiutinjärjestelmää tukevat vain tietyt mallit.

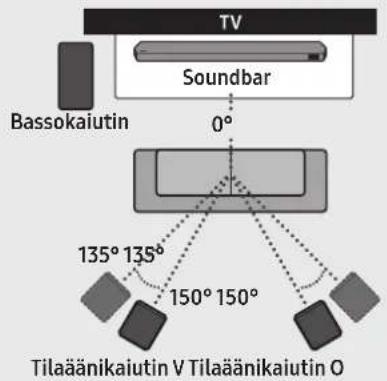

Suositeltu kaiutinkokoonpano

TV Soundbar Bassokaiutin 0° 135° 135° 150° 150° Tilaäänikaiutin V Tilaäänikaiutin O

HUOMIO

• Langattomassa bassokaiuttimessa ja surround-kaiuttimissa on langattomat vastaanottoantennit. Suojaa laitteet vedeltä ja kosteudelta.
• Varmista optimaalinen kuunteluelämys poistamalla mahdolliset esteet langattoman bassokaiuttimen ja surround-kaiuttimien ympäriltä.

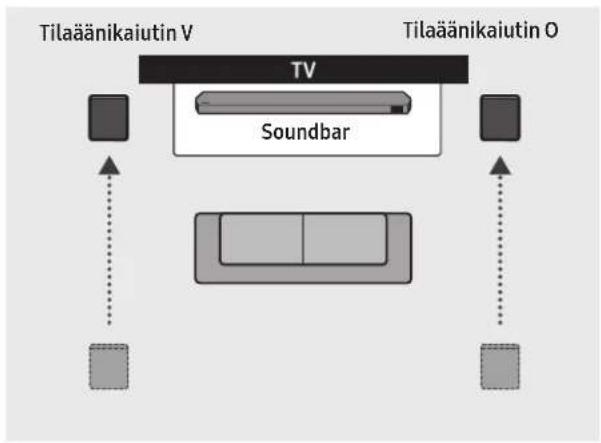

Surround-kaiutintila (vain HW-Q930B, HW-Q935B)

Optimaalinen tilääni voidaan saavuttaa takakaiuttimen sijoittelulla. Katso kaiuttimien sijoittelu alla olevasta kuvasta. Jos haluat ottaa tämän tilan käyttöön, valitse Surround Speaker -tila Soundbar-laitteen kaukosäätimellä.

(© (Äänen hallinta) → Surround speaker → ▲Ylös) / (Avas) → Front / Rear)

TV Soundbar Tilaäänikaiutin V Tilaäänikaiutin O

Sijoitus taakse Sijoitus eteen

HUOMAUTUS

• Tämä tila on käytettävissä vain tietyn surround-kaiuttimen sisältävissä Soundbar-malleissa.
• Suuntaa Front speaker -tilassa etukaiuttimet itseäsi kohti.
• Rear Speaker -tila otetaan oletusarvoisesti käyttöön.

Ennen kuin kytket manuaalisesti alla annettujen ohjeiden mukaisesti, toimi seuraavasti:

• Tarkista, onko Soundbarin ja bassokaiuttimen tai surround-kaiuttimien virtajohdot liitetty oikein.

• Varmista, että Soundbarin virta on sammutettu.

• Kytke Soundbarin päävirta pois päältä.

• Pidä bassokaiuttimen ja surround-kaiuttimien takana olevaa ID SET -painiketta vähintään 5 sekunnin ajan painettuna.

- Punainen merkkivalo jokaisen kaiuttimen takaosassa sammuu ja sininen merkkivalo vilkkuu.

LINK STANDBY ID SET 5 Sec LINK Sininen vilkkuu nopeasti

Vasemman ja oikean surround-kaiuttimen takaosa
(valinnainen)

1. Pidä kaukosäätimen Ylös -painiketta painettuna 5 sekuntia.

2. ID SET -viesti näkyy Soundbar-laitteen näytössä hetken ja katoaa sitten.

3. Soundbar-laite käynnistyy automaattisesti, kun ID SET -toiminto on valmis.

1. Tarkista, palaako LINK LED -merkkivalo sinisenä (yhteys valmis).

LINK LED-MERKKIVALO – Palaa sinisenä LINK (valinnainen)

LINK LED -merkkivalo lakkaa vilkkumasta ja alkaa palaa tasaisesti sinisenä, kun Soundbarin ja langattoman bassokaiuttimen sekä surround-kaiuttimien välille muodostetaan yhteys.

Bassokaiuttimen ja surround-kaiuttimien takana olevat LED-merkkivalot

Merkkivalo Tila Kuvaus Ratkaisu
BassokaiutinSurround-kaiuttimet(koskee vain tiettyjä malleja)	Palaa	Yhteys onnistui(normaali toiminta)	-
	Vilkkuu Yhteyttä palautetaan		Varmista, että Soundbar-päälaitteeseen kytkettyvirtakaapeli on kytketty oikein tai odota noin viisi minuuttia.Jos merkkivalo vilkkuu edelleen, yritä yhdistää bassokaiutinja surround-kaiuttimet manuaalisesti. Katso sivua 16.
BassokaiutinSurround-kaiuttimet(koskee vain tiettyjä malleja)	Palaa	Valmiustila (Soundbar-päälaitteen ollessasammutettuna)	Varmista, että Soundbar-päälaitteeseen kytkettyvirtakaapeli on kytketty oikein.
		Yhteys katkennut	Muodosta yhteys uudelleen. Katso yhteyden manuaalisenmuodostamisen ohjeet sivulta 16.
BassokaiutinSurround-kaiuttimet(koskee vain tiettyjä malleja)	Vilkkuu Toimintahäiriö		Tarkista Samsung-huollon yhteystiedot tästäkäyttöoppaasta.

HUOMAUTUS

• Jos päälaitteen virta katkaistaan, langaton bassokaiutin siirtyy valmiustilaan ja bassokaiuttimen takaosassa oleva STANDBY -merkkivalo vilkkuu ensin sinisenä useita kertoja ja muuttuu sitten punaiseksi.
• Jos käytät Soundbar-laitteen lähellä laitetta, joka käyttää samaa taajuutta kuin Soundbar-laite, häiriöt voivat aiheuttaa äänen katkeilua.
• Päälaitteen langattoman signaalin enimmäistoimintaetäisyys on noin 10 metriä, mutta se voi vaihdella käyttöympäristön mukaan. Jos päälaiteen ja langattoman bassokaiuttimen välissä on teräsbetoni- tai metalliseinä, järjestelmä ei ehkä toimi lainkaan, koska langaton signaali ei läpäise metallia.
• Surround-kaiutinjärjestelmää tukevat vain tietyt mallit.

HUOMIO

• Langattomassa bassokaiuttimessa ja surround-kaiuttimissa on langattomat vastaanottoantennit. Suojaa laitteet vedeltä ja kosteudelta.
• Varmista optimaalinen kuunteluelämys poistamalla mahdolliset esteet langattoman bassokaiuttimen ja surround-kaiuttimien ympäriltä.

05 YHTEYDEN MUODOSTAMINEN TELEVISION

HDMI ARC (Audio Return Channel) -liitäntää tukevan television kytkeminen

HUOMIO

• Kun sekä HDMI-kaapeli että optinen kaapeli ovat kytkettynä, HDMI-signaali vastaanotetaan ensin.
• Jos haluat kytkeä HDMI-kaapelin television ja Soundbarin välille, muista käyttää ARC-merkittyä liitäntää. Muussa tapauksessa et ehkä kuule television ääniä.
• Suositeltu kaapeli on High Speed HDMI Cable with Ethernet.

Kytke television HDMI IN (ARC)- tai (eARC)-porttiin. HDMI IN (ARC) HDMI-kaapeli Kytke Soundbar-päälaitteen HDMI TO TV (eARC/ARC) -porttiin. HDMI TO TV (eARC/ARC) Soundbarin yläosa Soundbarin pohja Soundbarin yläosa

1. Sammuta Soundbarin ja television virta. Kytke sitten HDMI-kaapeli kuvassa näytetyllä tavalla.
2. Käynnistä Soundbar ja televisio.
3. Soundbar-päälaitteen näytössä näkyy "TV ARC" ja kuulet television äänet Soundbarista.

- Jos television äänet eivät kuulu, paina Soundbarin yläosan (Monitoimi) -painiketta / →(Lähde) -painiketta tai kaukosäätimen →(Lähde) -painiketta ja valitse tilaksi "D.IN". Näytössä lukee ensin "D.IN" ja "TV ARC" – ja kuulet television äänet.

- Kun kytket television, joka tukee eARC-toimintoa, näyttöön ilmestyy "eARC", ja kuulet äänen.

- eARC-yhteyden muodostamista varten TV-valikon eARC-toiminnon pitäisi olla käytössä. Lisätietoja asetuksesta on TV:n käyttöoppaassa. (esim Samsung TV: Koti ( ) → Valikko → Asetukset ( → Kaikki asetukset ( → Äni → Expert Settings → HDMI-eARC Mode (Auto))

- Jos "TV ARC" ei näy Soundbar-päälaitteen näytössä, tarkista, että HDMI-kaapeli on kytketty oikeaan porttiin.

- Voit muokata Soundbarin äänenvoimakkuutta television kaukosäätimen äänenvoimakkuuspainikkeilla.

HUOMAUTUS

• Kun yhdistät Soundbariin HDMI-kaapelilla HDMI ARC (äänten palautuskanava) -liitäntää tukevan television, lähetät digitaaliset ääni- ja kuvatiedot kytkemättä erillistä optista kaapelia.
• Suosittelemme, että käytät ytimetöntä HDMI-kaapelia, jos se on mahdollista. Jos käytät ytimellistä HDMI-kaapelia, käytä kaapelia, jonka ytimen halkaisija on enintään 14 milliä.
• Tämä toiminto ei ole käytettävissä, jos HDMI-kaapeli ei tue ARC-liitäntää.
• Jos lähetyksen äänet ovat Dolby Digital -koodattuja ja television "Digital Output Audio Format" -asetuksena on PCM, suosittelemme sen vaihtamista Dolby Digitaliin. Kun vaihdat television asetusta, äänenlaatu paranee. (Television valikossa saatetaan käyttää eri nimiä kuin Dolby Digital ja PCM, mutta tämä riippuu televisiovalmistajasta.)
  • ARC- ja eARC-protokollat tukevat Dolby Atmosia.
• Varmista, että sisältö tukee Dolby Atmos® -tekniikkaa.

Kytkeminen optisella kaapelilla

Yhteyden muodostamista edeltävä tarkistuslista

• Kun sekä HDMI-kaapeli että optinen kaapeli ovat kytkettynä, HDMI-signaali vastaanotetaan ensin.
• Kun käytät optista kaapelia ja liitäntöjen suojakannet ovat paikoillaan, muista irrottaa suojakannet.

1. Kun television ja Soundbarin virta on sammutettuna, kytke Soundbarin DIGITAL AUDIO IN (OPTICAL) -portti ja television OPTICAL-lähtöportti optisella kaapelilla (ei toimiteta laitteen mukana) kuvan osoittamalla tavalla.
2. Käynnistä Soundbar ja televisio.
3. Paina Soundbar-laitteen yläosan ○ (Monitoimi) -painiketta / → (Lähde) -painiketta tai kaukosäätimen → (Lähde) -painiketta ja valitse tilaksi D.IN.
4. Television äänet kuuluvat Soundbar-laitteesta.

Bluetoothilla yhdistäminen

Kun Samsung-televisio yhdistetään Bluetoothilla, kuulet stereoäänet ilman vaivalloista kaapeleiden kytkemistä.

• Kerrallaan voi yhdistää vain yhden Samsung-television.
• Voit yhdistää Bluetoothia tukevan Samsung-television. Tarkista televisiosi tekniset tiedot.

Ensimmäinen yhteys

1. Paina Soundbarin kaukosäätimen *PAIR -painiketta: näin laite siirtyy "BTPAIRING" -tilaan.

(TAI) a. Paina ○(Monitoimi) / →(Lähde) -painiketta yläpaneelissa ja valitse sitten "BT".
"BT"-tila vaihtuu automaattisesti "BTPAIRING"-tilaksi muutaman sekunnin kuluttua automaattisesti tai "BTREADY"-tilaksi, jos yhteys on tallennettuna.
b. Kun näkyviin tulee teksti "BT READY", pidä Soundbar-laitteen yläpaneelin (Mikrofoni käytössä / ei käytössä) / →(Lähde) -painiketta painettuna yli 5 sekuntia, kunnes "BT PAIRING" tulee näkyviin.

1. Valitse Samsung-television Bluetooth-tila.

(esimerkiksi Koti (n) → Valikko → Asetukset (®) → Kaikki asetukset (®) → Ääni → Äänilähtö → Bluetooth-kaiuttimien luettelo → Soundbar Q***B (Bluetooth))

1. Valitse television luettelosta "Soundbar Q***B".

Käytettävissä olevan Soundbarin kohdalla lukee television Bluetooth-laiteluettelossa "Need Pairing" tai "Paired". Jos haluat yhdistää Samsung-television Soundbariin, valitse viesti ja muodosta sitten yhteys.

- Kun Samsung-television on yhdistetty, näet Soundbarin etunäytössä [Television nimi] → "BT".

1. Kuulet nyt Samsung-television äänet Soundbarista.

- Kun olet yhdistänyt Soundbarin Samsung-televisioosi kerran, muodosta yhteys uudelleen "BT READY" -tilassa.

Jos laitteen yhdistäminen epäonnistuu

• Jos sinulla on jo Soundbar (esimerkiksi Soundbar Q***B) Samsung-television kaiutinluettelossa, poista se.
  • Toista sitten vaiheet 1–3.

Soundbarin ja Samsung-television yhteyden katkaisminen

Paina Soundbarin yläosan Ⓧ(Monitoimi) / ➞(Lähde) -painiketta tai kaukosäätimen ➞(Lähde) -painiketta ja valitse jokin muu tila kuin "BT".

- Yhteyden katkaisminen vie aikaa, koska Samsung-television täytyy vastaanottaa vastaus Soundbarilta.

(Tähän kuluva aika voi vaihdella Samsungin eri televisiomalleissa.)

• BT READY : tässä tilassa voit yhdistää uudelleen minkä tahansa Samsungin television tai mobiililaitteen, joka on yhdistetty aiemmin.
• BT PAIRING : Tässä tilassa voit yhdistää Soundbariin uuden laitteen.
  (Paina Soundbar-kaukosäätimen ✝ PAIR -painiketta tai paina Soundbarin yläosan Ⓞ(Mikrofoni käytössä / ei käytössä) / → (Lähde) -painiketta vähintään 5 sekunnin ajan, kun Soundbar on "BT"-tilassa.)

Huomautuksia Bluetooth-yhteyksistä

• Jos haluat muodostaa Bluetooth-yhteyden uuden laitteen kanssa, uuden laitteen tulisi olla metrin säteellä.
• Jos sinulta kysytään PIN-koodia, kun muodostat Bluetooth-yhteyttä, anna PIN-koodiksi 0000.
• Soundbar sammuu automaattisesti, kun se on ollut valmiustilassa 18 minuuttia.
• Soundbar ei ehkä voi suorittaa Bluetooth-hakua tai muodostaa Bluetooth-yhteyttä oikein seuraavissa tilanteissa:

– Jos Soundbarin ympärillä on vahva sähköinen kenttä.

• Jos Soundbariin on yhdistetty samanaikaisesti useita Bluetooth-laitteita.
• Jos Bluetooth-laite on sammutettu, jos ei ole paikoillaan tai jos siinä on toimintahäiriö.

- Elektroniset laitteet voivat aiheuttaa radiohäiriötä. Sähkömagneettisia aaltoja tuottavat laitteet on pidettävä etäällä Soundbar-päälaitteesta. Tällaisia ovat esimerkiksi mikroaaltouunit, langattoman lähiverkon laitteet jne.

Wi-Fi-yhteyden muodostaminen

Yhteyden muodostamista edeltävä tarkistuslista

• Wi-Fi-yhteys on käytettävissä vain Samsung-televisiossa.
• Varmista, että langattoman reitittimen (Wi-Fi) virta on kytketty ja että televisio on yhdistetty reitittimeen.
• Television ja Soundbarin on oltava yhdistettyinä samaan langattomaan verkkoon (Wi-Fi).
• Jos langaton reititin (Wi-Fi) käyttää DFS-kanavaa, television ja Soundbarin välille ei voi muodostaa Wi-Fi-yhteyttä. Saat lisätietoja ottamalla yhteyttä Internet-palveluntarjoajaasi.
• Valikot voivat vaihdella valmistusvuoden mukaan, joten perehdy television käyttöoppaaseen.

• Jos haluat muodostaa television ja Soundbarin välille Wi-Fi-yhteyden, yhdistä ensin Soundbar langattomaan reitittimeen. Lisätietoja Wi-Fi-yhteyden muodostamisesta on sivulla 29.

• Lisätietoja Soundbarin Wi-Fi-yhteydestä on sivulla 29, "Vaihtoehto 2: Wi-Fi-yhteyden (langaton verkko) muodostaminen".

• Vaihda television syöttölähde Soundbarin Ääni-valikossa.

- Samsung-televisiot, jotka on julkistettu vuonna 2017 tai myöhemmin

Koti (☐) → Valikko → Asetukset (☐) → Kaikki asetukset (☐) → Ääni → Äänilähtö → Soundbar Q***B (Wi-Fi)

HUOMAUTUS

Wi-Fi Dolby Atmos -yhteys on käytettävissä joissakin Samsung-televisioissa ja joissakin Soundbar-malleissa.

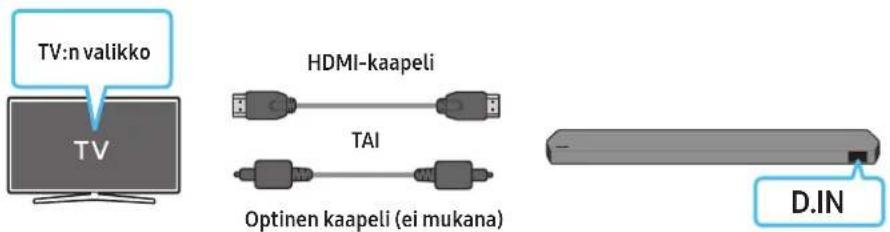

Q-Symphony-toiminnon käyttäminen

Q-Symphony-toimintoa käytettäessä Soundbar-laite synkronoituu Samsung-TV:n kanssa ja lähettää ääntä kahden laitteen kautta, mikä takaa optimaalisen tilääänentoiston. Kun Soundbar-laite on yhdistetty, "TV+Soundbar" näkyy television Äänilähtö -valikon alapuolella. Valitse asianmukainen valikko.

TV:n valikko TV HDMI-kaapeli TAI Optinen kaapeli (ei mukana) D.IN

- Esimerkki TV:n valikosta: TV + [AV] Soundbar-sarjan nimi (HDMI)

TV:n valikko TV Wi-Fi Wi-Fi

- Esimerkki TV:n valikosta: TV + [AV] Soundbar-sarjan nimi (Wi-Fi)

HUOMAUTUS

• Toiminta voi määräytyä television tukemien koodekkien mukaan.
• Tämä toiminto on tuettu vain, kun HDMI-kaapeli tai optinen kaapeli (ei mukana) on yhdistetty tai Wi-Fi-yhteys on muodostettu.
• Näytetty viesti saattaa vaihdella TV-mallista riippuen.
• Varmista, että TV ja Soundbar-laite käyttävät samaa langatonta reititintä/taajuutta.
• Tämä toiminto on käytettävissä joissakin Samsung-televisionoissa ja joissakin Soundbar-malleissa.

Spacefit-äänen käyttäminen

Takaa optimaalisen äänenlaadun analysoimalla kuuntelutilat.

Vaihtoehto 1. Yhteyden muodostaminen Soundbar-laitteen kautta

Jos haluat ottaa tämän toiminnon käyttöön, ota Spacefit sound -tila Soundbar-laitteen kaukosäätimellä käyttöön.

(© (Äänen hallinta) → "Spacefit sound Off" → ▲ (Ylös) → "Spacefit sound On")

- Tämä toiminto on käytettävissä kaikissa äänitiloissa.

Vaihtoehto 2. Yhteyden muodostaminen television kautta

Jos haluat ottaa tämän toiminnon käyttöön, ota Mukautuva ääni+ -tila Samsung-television valikossa käyttöön.

(Koti ( Ⓜ) → Valikko → Asetukset ( ⚙) → Kaikki asetukset ( ⚙) → General → Älykkään tilan asetukset → Mukautuva ääni+)

- Soundbar-laitteen äänitilaksi muuttuu automaattisesti Mukautuva ääni+, jos otat Mukautuva ääni+ -tilan televisiossa käyttöön.

HUOMAUTUS

- Tämä toiminto toimii, kun Soundbar-laite muodostaa yhteyden johonkin Samsung-television.

- Q7**B-mallit tukevat vain Yhteyden muodostaminen television kautta -menetelmää.

06 ULKOISEN LAITTEEN KYTKEMINEN

Vaihtoehto 1: HDMI-kaapelilla kytkentä (Dolby Atmos / DTS:X -dekoodaus ja -toisto)

Yhteyden muodostamista edeltävä tarkistuslista

• Jos Äänilähtö -asetuksissa on Toissijainen ääni -asetus, varmista, että Toissijainen ääni -asetuksena on Ei käytössä.
• Varmista, että sisältö tukee Dolby Atmos® / DTS:X -tekniikkaa.

1. Yhdistä ulkoisen laitteen HDMI OUT-portti HDMI-kaapelilla Soundbarin pohjassa olevaan HDMI-porttiin.
2. Yhdistä television HDMI IN -portti HDMI-kaapelilla Soundbarin pohjassa olevaan HDMI TO TV (eARC/ARC) -porttiin.
3. Käynnistä Soundbar, televisio ja ulkoinen laite.
4. Paina ⬆(Monitoimi) / ➞(Lähde) -painiketta Soundbar-laitteen yläosassa tai ➞(Lähde) -painiketta kaukosäätimessä ja valitse sitten "HDMI"-tila.
5. Soundbarin näytössä näkyy, että HDMI-tila on valittuna, ja Soundbar alkaa toistaa ääntä.

HUOMAUTUS

• Kun käytössä on Dolby Atmos® / DTS:X: Jos tulolähde on Dolby Atmos® / DTS:X, katso "Eri äänitehostetilojen lähtösignaalitiedot" sivulla 11.
• Kun Dolby Atmos® on käytössä, "DOLBY ATMOS" -teksti näkyy etuosan näytössä.
• Kun DTS:X otetaan käyttöön, etunäyttöön ilmestyy "DTS:X".
• Dolby Atmos® / DTS:X -asetusten määrittäminen BD-soittimessa tai muussa laitteessa

Avaa BD-soittimen tai muun laitteen asetusvalikon äänilähtöasetukset ja varmista, että Bitstream-asetuksena on "Ei koodausta". Esimerkiksi Samsungin BD-soittimessa valitse Home Menu → Sound → Digital Output ja valitse sitten Bitstream (käsittelemätön).

Tuettu UHD-signaalien määritys (3840 x 2160p)

Kuvanopeus (fps) Värisyvyys RGB 4:4:4 YCbCr 4:4:4 YCbCr 4:2:2 YCbCr 4:2:0
<60	8 bittiä	0	0	0	0
	10 bittiä	-	-	0	0
	12 bittiä	-	-	0	0
120	8 bittiä	-	-	-	-
	10 bittiä	-	-	-	-

• Tuettu määritys voi vaihdella yhdistetyn ulkoisen laitteen tai käyttöolosuhteiden mukaan.

Vaihtoehto 2: Kytkeminen optisella kaapelilla

1. Kytke optinen kaapeli (ei mukana) Soundbar-laitteen DIGITAL AUDIO IN (OPTICAL) -liitäntään ja ulkoisen laitteen OPTICAL OUT-porttiin.
2. Käynnistä Soundbar-laite ja ulkoinen laite.
3. Paina (Monitoimi) / → (Lähde) -painiketta Soundbar-laitteen yläosassa tai → (Lähde) -painiketta kaukosäätimessä ja valitse sitten "D.IN"-tila.
4. Soundbar-laite toistaa ulkoisesta laitteesta tulevat äänet.

07 MOBIILILAITTEEN YHDISTÄMINEN

Vaihtoehto 1: Bluetoothilla yhdistäminen

Kun mobiililaite yhdistetään Bluetoothilla, kuulet stereoäänet ilman vaivalloista kaapeleiden kytkemistä.

- Kun yhdistät Bluetooth-laitteen, jonka kanssa on muodostettu laitepari, silloin, kun Soundbarin virta ei ole päällä, Soundbar käynnistyy automaattisesti.

Ensimmäinen yhteys

- Kun olet yhdistämässä uutta Bluetooth-laitetta, varmista, että se on metrin säteellä.

1. Paina Soundbarin kaukosäätimen *PAIR -painiketta: näin laite siirtyy "BTPAIRING"-tilaan.

(TAI) a. Paina ○(Monitoimi) / →(Lähde) -painiketta yläpaneelissa ja valitse sitten "BT".

"BT"-tila vaihtuu automaattisesti "BT PAIRING"-tilaksi muutaman sekunnin kuluttua automaattisesti tai "BT READY"-tilaksi, jos yhteys on tallennettuna.

b. Kun näkyviin tulee teksti "BT READY", pidä Soundbar-laitteen yläpaneelin (Mikrofoni käytössä / ei käytössä) / → (Lähde) - painiketta painettuna yli 5 sekuntia, kunnes "BT PAIRING" tulee näkyviin.

1. Valitse laitteessasi näytettävästä luettelosta "Soundbar Q***B".

- Kun Soundbar on yhdistetty mobiililaitteeseen, etunäytössä lukee [Mobiililaitteen nimi] → "BT".

1. Voit toistaa Bluetooth-yhteydellä yhdistetyssä laitteessa olevia musiikkitiedostoja Soundbarin kautta.

- Kun olet yhdistänyt Soundbarin mobiililaitteeseesi kerran, muodosta yhteys uudelleen "BT READY" -tilassa.

Jos laitteen yhdistäminen epäonnistuu

- Jos sinulla on jo Soundbar (esimerkiksi "SoundbarQ***B") mobiililaitteen kaiutinluettelossa, poista se.

• Toista vaiheet 1 ja 2.

Mitä eroa BT READY- ja BT PAIRING -tiloilla on?

• BTREADY : tässä tilassa voit yhdistää uudelleen minkä tahansa Samsungin television tai mobiililaitteen, joka on yhdistetty aiemmin.
  • BTPAIRING : Tässä tilassa voit yhdistää Soundbariin uuden laitteen.

(Paina Soundbar-kaukosäätimen ✝PAIR -painiketta tai paina Soundbarin yläosan Ⓞ(Mikrofoni käytössä / ei käytössä) / ➞(Lähde) -painiketta vähintään 5 sekunnin ajan, kun Soundbar on "BT"-tilassa.)

Huomautuksia Bluetooth-yhteyksistä

• Jos haluat muodostaa Bluetooth-yhteyden uuden laitteen kanssa, uuden laitteen tulisi olla metrin säteellä.
• Jos sinulta kysytään PIN-koodia, kun muodostat Bluetooth-yhteyttä, anna PIN-koodiksi 0000.
• Soundbar sammuu automaattisesti, kun se on ollut valmiustilassa 18 minuuttia.
• Soundbar ei ehkä voi suorittaa Bluetooth-hakua tai muodostaa Bluetooth-yhteyttä oikein seuraavissa tilanteissa:

- Jos Soundbarin ympärillä on vahva sähköinen kenttä.

— Jos Soundbariin on yhdistetty samanaikaisesti useita Bluetooth-laitteita.
- Jos Bluetooth-laite on sammutettu, jos ei ole paikoillaan tai jos siinä on toimintahäiriö.

• Elektroniset laitteet voivat aiheuttaa radiohäiriötä. Sähkömagneettisia aaltoja tuottavat laitteet on pidettävä etäällä Soundbar-päälaitteesta. Tällaisia ovat esimerkiksi mikroaaltouunit, langattoman lähiverkon laitteet jne.
  • Soundbar-laite tukee SBC-koodattua dataa (44,1 kHz, 48 kHz).
• Yhdistä vain Bluetooth-laitteeseen, joka tukee A2DP (AV) -toimintoa.
• Soundbar-laitetta ei voi yhdistää Bluetooth-laitteeseen, joka tukee vain HF (handsfree) -toimintoa.
• Kun yhdistät Soundbar-laitteen Bluetooth-laitteeseen, sijoita ne mahdollisimman lähelle toisiaan.
• Mitä kauempana Soundbar-laite ja Bluetooth-laite ovat toisistaan, sitä huonompi äänenlaatu on.

Bluetooth-yhteys voi katketa, kun laitteet ovat tehollisen käyttöalueen ulkopuolella.

• Bluetooth-yhteys ei ehkä toimi tarkoitetulla tavalla alueilla, joilla vastaanoton laatu on huono.

• Bluetooth-laitteessa voi esiintyä kohinaa tai toimintahäiriö seuraavissa tilanteissa:

• Kun runko on kosketuksissa Bluetooth-laitteen tai Soundbar-laitteen lähetinvastaanottimeen

• Kulmissa tai kun lähellä on este, kuten seinä tai väliseinä, jotka voivat aiheuttaa sähköisiä muutoksia.
• Kun laite on alttiina muiden samalla taajuusalueella toimivien tuotteiden, kuten lääkinnällisten laitteiden, mikroaaltouunien ja langattomien lähiverkkolaitteiden, aiheuttamille radiohäiriöille.

• Ovien ja seinien kaltaiset esteet voivat vaikuttaa äänenlaatuun, vaikka laitteet olisivat tehollisella käyttöetäisyydellä toisistaan.

• Huomaa, että Soundbar-laitetta ei voi liittää muiden Bluetooth-laitteiden pariksi Bluetooth-toiminnon käytön aikana.

• Tämä langaton laite voi toiminnassa ollessaan aiheuttaa sähköisiä häiriöitä.

Bluetooth-laitteen ja Soundbar-laitteen yhteyden katkaisminen

Voit katkaista Bluetooth-laitteen ja Soundbar-laitteen välisen yhteyden. Katso ohjeet Bluetooth-laitteen käyttöoppaasta.

• Soundbar-laitteen yhteys katkeaa.
- Kun Soundbarin yhteys Bluetooth-laitteeseen katkaistaan, Soundbarin etunäytössä näkyy "BT DISCONNECTED".

Soundbar-laitteen ja Bluetooth-laitteen yhteyden katkaisminen

Paina ⚫ (Monitoimi) / ➞ (Lähde) -painiketta Soundbar-laitteen yläosassa tai ➞ (Lähde) -painiketta kaukosäätimessä ja poista "BT"-tila käytöstä.

• Yhteyden katkaisminen vie aikaa, koska Bluetooth-laitteen täytyy vastaanottaa vastaus Soundbarilta. (Yhteyden katkaisuaika voi vaihdella Bluetooth-laitteen mukaan.)
• Kun Soundbarin yhteys Bluetooth-laitteeseen katkaistaan, Soundbarin etunäytössä näkyy "BT DISCONNECTED".

Vaihtoehto 2: Wi-Fi-yhteyden (langaton verkko) muodostaminen

Jos haluat yhdistää Soundbarin mobiililaitteeseen langattomalla verkolla (Wi-Fi), tarvitset SmartThings-sovelluksen.

Ensimmäinen yhteys

1. Asenna SmartThings-sovellus mobiililaitteeseesi (älypuhelimeen tai tablet-laitteeseen) ja käynnistä sovellus.

2. Lisää Soundbar-laite sovelluksen näyttöön tulevien ohjeiden mukaisesti.

3. Automaattinen ponnahdusikkuna (toinen näyttökuva alla) ei ehkä näy joissakin laitteissa.
   Jos ponnahdusikkuna ei avaudu, paina “+”-painiketta Home-näytössä. Soundbar-laite lisätään sovellukseen.

4. Alla oleva kuva voi vaihdella sovellusversion mukaan.

SmartThings- sovellus

Automaattinen ponnahdusikkuna

Tap Sound -toiminnon käyttäminen

Napauttamalla Soundbar-laitetta mobiililaitteella voit toistaa mobiililaitteessa olevaa sisältöä Soundbar-laitteen kautta.

• Tämä toiminto ei ehkä ole tuettu kaikissa mobiililaitteissa.
• Tämä toiminto on yhteensopiva vain niiden Samsung-mobiililaitteiden kanssa, joissa on Android 8.1 tai uudempi versio.

1. Ota laitteen Tap Sound -toiminto käyttöön.
2. Lisätietoja toiminnon ottamisesta käyttöön on kohdassa "Tap Sound -toiminnon asettaminen" alla.

3. Napauta Soundbar-laitetta mobiililaitteella. Valitse näyttöön tulevassa viesti-ikkunassa "Start now" Mobiililaitteen ja Soundbar-laitteen välille muodostetaan Bluetooth-yhteys.

4. Toista mobiililaitteessa olevan sisällön ääntä Soundbar-laitteen kautta.

5. Tämä toiminto yhdistää mobiililaitteen Soundbar-laitteeseen Bluetooth-yhteyden kautta tunnistamalla värinän, jota syntyy, kun laite koskettaa Soundbar-laitetta.

6. Varmista, että mobiililaite ei napauta Soundbar-laitteen terävää kulmaa. Soundbar-laite tai mobiililaite voi naarmuuntua tai vaurioitua.
7. Suosittelemme, että mobiililaite suojataan kotelolla. Napauta kevyesti Soundbar-laitteen yläosassa olevaa leveää aluetta käyttämättä liiallista voimaa.
8. Jos haluat käyttää tätä toimintoa, päivitä SmartThings-sovellus uusimpaan versioon.
   Tämä toiminto ei ehkä ole tuettu kaikissa sovellusversioissa.

Tap Sound -toiminnon asettaminen

Ota Tap View, Tap Sound -toiminto käyttöön SmartThings -sovelluksen avulla.

1. Käynnistä SmartThings-sovellus mobiililaitteessa.
2. Valitse (≡→_) mobiililaitteessa näkyvässä SmartThings-sovellusnäytössä.
3. Jos haluat, että toiminto toimii, kun mobiililaite siirretään lähelle Soundbar-laitetta, valitse Tap View, Tap Sound -asetukseksi Käytössä. Toiminto otetaan käyttöön.

HUOMAUTUS

• Kun mobiililaite on virransäästötilassa, Tap Sound -toiminto ei toimi.
• Tap Sound -toiminto ei ehkä toimi, jos Soundbar-laitteen lähellä on sähkölaitteita tai muita radiohäiriöitä aiheuttavia laitteita. Varmista, että laitteet, jotka voivat aiheuttaa radiohäiriöitä, ovat riittävän kaukana Soundbar-laitteesta.

08 YHTEYDEN MUODOSTAMINEN APPLE AIRPLAY 2:N KAUTTA

• Tämä toiminto ei ehkä ole käytettävissä joissakin maissa.
• Tämä Samsungin Soundbar-laite tukee AirPlay 2:ta ja vaatii iOS 11:4:n tai uudemman.

AirPlay 2:lla voit suoratoistaa musiikkia, podcasteja ja muita äänisisältöjä Apple-laitteista Samsungin Soundbar-laitteeseen.

- Varmista, että Soundbar-laitteen virta on kytketty ja että Soundbar-laite on yhdistetty Apple-laitteen kanssa samaan Wi-Fi-verkkoon.

- Valitse AirPlayta tukevasta sovelluksesta tai iPhonen, iPadin tai Macin Ohjauskeskuksesta.

- Valitse käytettävissä olevien laitteiden luettelosta Soundbar-laite, josta haluat toistaa nykyisen äänen.

09 SEINÄKIINNIKKEEN ASENTAMINEN

Asennuksen varotoimet

• Asenna vain pystysuoralle seinälle.
• Älä asenna liian kuumaan tai kosteaan paikkaan.
• Varmista, että seinä kestää tuotteen painon. Jos ei, vahvista seinää tai valitse toinen asennuspaikka.
• Osta ja käytä kiinnitysruuveja tai ankkureita, jotka on tarkoitettu asennusseinän materiaalia varten (esimerkiksi kipsilevy, tiili tai puu). Jos mahdollista, kiinnitä ruuvit seinän pystypuihin.

• Osta seinäasennusruuveja, jotka sopivat sen seinän tyyppiin ja paksuuteen, johon haluat asentaa Soundbarin.

• Halkaisija: M5

• Pituus: suosittelemme vähintään 35 milliä.

- Yhdistä laitteen kaapelit ulkoisiin laitteisiin, ennen kuin asennat Soundbar-laitteen seinälle.

- Varmista, että laitteen virta on katkaistu ja sen virtajohto irrotettu pistorasiasta, ennen kuin asennat laitteen. Muutoin on olemassa sähköiskun vaara.

Seinäkiinnitysosat

Seinäkiinnitin

x2

x2

(M4 x L10)

Pidikeruuvi Ruuvi

x2

Seinäkiinnitinkannatin

1. Aseta seinäkiinnitin seinäpintaa vasten.

• Seinäkiinnitin on asetettava vaakasuoraan asentoon.
• Jos TV on asennettu seinälle, asenna Soundbar-laite vähintään 5 cm:n päähän TV:n alapuolelle.

TV Vähintään 5 cm

1. Kohdista seinäkiinnittimen keskiviiva TV:n keskikohtaan (jos asennat Soundbar-laitteen TV:n alapuolelle) ja kiinnitä sitten seinäkiinnitin seinään teipillä.

- Jos et tee asennusta TV:n alapuolelle, aseta keskiviiva asennusalueen keskikohtaan.

A B Keskiviiva a 170°C 430mm b 170°C 500mm A

1. Merkitse kiinnitysruuvien paikat työntämällä kuulakärkikynän tai terävän lyijykynän kärki oppaan kummassakin päässä olevan A-TYYPPI-kuvan keskikohdan läpi ja irrota sitten seinäkiinnitin.

A B A B A A

1. Poraa sopivan kokoisella poranterällä seinään reikä kummankin merkinnän kohdalle.

- Jos merkinnät eivät vastaa tappien paikkoja, varmista, että asetat reikiin oikeanlaiset ankkurit tai kiinnitystulpat, ennen kuin asennat kiinnitysruuvit. Jos käytät ankkureita tai kiinnitystulppia, varmista, että poraamasi reiät ovat tarpeeksi suuret käyttämillesi ankkureille tai kiinnitystulpille.

1. Työnnä ruuvi (ei mukana) jokaisen pidikeruuvin läpi ja kierrä sitten jokainen ruuvi tiukasti kiinni kiinnitysruuvin reikään.

1. Asenna kaksi seinäkiinnitintä oikean suuntaisesti Soundbar-laitteen alaosaan kahdella ruuvilla.

- Varmista asentaessasi, että seinäkiinnittimien ripustinosa on Soundbar-laitteen takana.

Soundbarin takaosa

Soundbarin oikea sivu

1. Asenna Soundbar-laite siihen kiinnitettyjen seinäkiinnittimien avulla ripustamalla seinäkiinnittimet seinässä oleviin pidikeruuveihin.

1. Liu'uta Soundbar-laitetta alaspäin alla olevan kuvan mukaan niin, että seinäkiinnittimet ovat pitävästi pidikeruuvien varassa.

- Työnnä pidikeruuvit seinäkiinnitinten leveään osaan (alaosaan) ja liu'uta sitten seinäkiinnittimet alas niin, että seinäkiinnittimet ovat tukevasti pidikeruuveissa.

Surround-kaiuttimien asentaminen seinään (koskee vain tiettyjä malleja)

Voit ostaa erikseen seinätelineet surround-kaiuttimien asentamiseksi seinään.

Samsung Electronics ei myy seinäasennuskiinnikkeitä.

Surround-kaiuttimien seinäasennusta koskevia huomautuksia

• Surround-kaiuttimien seinäasennuskiinnikkeiden on kestettävä yli 8,0 kg:n palno.
  • Reiän koko: kierre 1/4 - 20 UNC

- Vakioruuvi: 6,35 mm ø,

kierreväli 1,27 mm

• Pituus: 18 mm pitkä
• Määrä: Vasen 1 KPL / Oikea 1 KPL

V

0

• Tarkista seinän lujuus ennen seinätelineen pidikkeiden asentamista. Jos kestävyys ei riitä, vahvista seinää ennen seinäkiinnittimien ja kaiuttimien asentamista seinälle.
• Samsung ei vastaa tuotteelle aiheutuvista vahingoista, jotka johtuvat tuotteen väärästä asennuksesta.
• Älä asenna kaiuttimia sivuttain tai ylösalaisin.

10 SOUNDBAR-LAITTEEN ASENTAMINEN TELEVISION ETEEN

Osa

Kumitassu

Kiinnitä kumitassut Soundbarin pohjaan, ennen kuin asetat sen TV-jalustalle. Kiinnitä kumitassut niin, että ne eivät ulotu TV-telineen reunojen ulkopuolelle. Katso alla olevaa kuvaa.

Sijoita Soundbar-laite TV:n jalustaan.

Mikrofonit (koskee vain tiettyjä malleja)

Kohdista kuvan mukaisesti Soundbar-laitteen keskikohta TV:n keskikohtaan ja aseta Soundbar-laite varovasti TV:n jalustaan.

Aseta mikrofonit (koskee vain tiettyjä malleja) tällöin jalustan eteen, jotta puheentunnistus ei häiriinny.

TV

Soundbarin oikea sivu

HUOMAUTUS

• Varmista, että Soundbar-laite on asetettu tasaiselle ja vakaalle alustalle.
• Riittämätön etäisyys televisioon voi aiheuttaa puheentunnistukseen ja akustiikkaan liittyviä ongelmia.
• Yllä oleva kuva vaihtelee mallin mukaan.
• Malli Q7**B ei tue tätä toimintoa.

11 OHJELMISTOPÄIVITYS

Automaattinen päivitys

Kun Soundbar on yhteydessä Internetiin, ohjelmisto päivitetään automaattisesti aina, kun Soundbar sammutetaan.

- Jos haluat käyttää automaattista päivitystoimintoa, Soundbarin täytyy olla yhteydessä Internetiin.

Soundbarin Wi-Fi-yhteys katkaistaan, jos Soundbarin virtajohto irrotetaan tai sähköt katkeavat. Jos sähköt katkeavat ja palaavat tai jos kytket virtajohdon uudelleen, käynnistä Soundbar ja yhdistä se uudelleen Internetiin.

USB-päivitys

Soundbarin pohja

Samsung voi jatkossa tarjota päivityksiä Soundbarin laiteohjelmistoon.

Kun päivitys on saatavilla, voit päivittää Soundbarin liittämällä sen SERVICE-porttiin USB-muistitikun, joka sisältää laiteohjelmistopäivityksen.

1. Siirry Samsungin sivustoon (www.samsung.com) → etsi mallin nimi asiakastuen valikosta.
2. Lisätietoja päivittämisestä on kohdassa Päivitysopas.
3. Lataa päivitystiedosto (USB-tyyppi).
4. Pura tiedoston pakkaus, jolloin syntyy tiedostonimen mukainen kansio.
5. Tallenna luotu kansio USB-muistiin ja liitä se sitten Soundbar-laitteeseen.

6. Käynnistä Soundbar-laite. Tämän jälkeen tuote päivitetään 3 minuutin kuluessa, ja näytössä näkyy ilmoitus "UPDATE".

7. Älä sammuta laitetta tai poista USB-muistia päivityksen aikana.

8. Jos "UPDATE" -ilmoitusta ei näy näytössä, irrota virtajohto Soundbar-laitteesta ja kytke se sitten uudelleen.
9. Jos uusin versio on jo asennettu, päivitystä ei suoriteta.
10. USB-tyypin mukaan voi olla, että päivitystä ei tueta.

Alustus

Soundbarin yläosa - + INIT

Kun Soundbar-laite on käynnissä, paina (Äärenvoimakkuus)

-painikkeita samanaikaisesti vähintään 5 sekuntia. Näytössä lukee "INIT" ja Soundbar alustetaan.

HUOMIO

- Kaikki Soundbar-laitteen asetukset alustetaan. Tee tämä vain, kun alustus on tarpeen.

12 VIANMÄÄRITYS

Tarkista seuraavat asiat ennen yhteydenottoa huoltoon.

Soundbar-laite ei käynnisty.

- Tarkista, että Soundbarin virtajohto on kunnolla kiinni pistorasiassa.

Soundbar-laite toimii arvaamattomasti.

• Irrota virtajohto ja kytke se sitten uudelleen.
• Katkaise ja kytke ulkoisen laitteen virta ja yritä uudelleen.
• Jos signaalia ei ole, Soundbar sammuu automaattisesti tietyn ajan kuluttua. Kytke virta päälle. (Katso sivua 9.)

Kaukosäädin ei toimi.

• Suuntaa kaukosäädin suoraan Soundbar-laitetta kohti.
  • Vaihda paristot uusiin.

Soundbar-laitteen merkkivalo alkaa palaa tasaisesti punaisena.

- Mikrofoni on poissa päältä.

Laita mikrofoni päälle. (Katso sivua 7.)

Soundbar-laitteesta ei kuulu ääntä.

• Soundbarin äänenvoimakkuus on liian pieni tai äänet on mykistetty. Säädä äänenvoimakkuutta.
• Kun mikä tahansa ulkoinen laite on yhdistettynä (digiboksi, Bluetoothlaite, mobiililaite jne.), säädä ulkoisen laitteen äänenvoimakkuutta.
• Valitse television äänilähdöksi Soundbar. (Samsung-televisionossa voit tehdä sen valitsemalla Koti ( Ⓜ) → Valikko → Asetukset ( ⚙️ → Kaikki asetukset ( ⚙️ → Ääni → Äänilähtö → valitse Soundbar)
• Kaapeli voi olla löysällä Soundbar-laitteen liitännässä. Irrota kaapeli ja kytke se uudelleen.
• Irrota virtajohto kokonaan, kytke se uudelleen ja kytke virta.
• Alusta tuote ja yritä uudelleen. (Katso sivua 35.)

Bassokaiuttimesta tai takakaiuttimista ei kuulu ääntä.

• Tarkista, palavatko bassokaiuttimen ja surround-kaiuttimien takana olevat LED-merkkivalot sinisenä. Yhdistä Soundbar ja bassokaiutin sekä surround-kaiuttimet uudelleen, jos merkkivalo vilkkuu sinisenä tai se on muuttunut punaiseksi. (Katso sivua 16.)
• Jos Soundbar-laitteen ja bassokaiutin välissä on este, voi ilmetä ongelmia. Siirrä laitteet kauemmas esteistä.
• Muut lähellä olevat radiotaajuisia signaaleja lähettävät laitteet voivat häiritä yhteyttä. Pidä kaiutin etäällä tällaisista laitteista.
• Irrota virtapistoke ja kytke se takaisin.

Jos bassokaiuttimen ja surround-kaiuttimen äänessä ilmenee huojuntaa, viivettä tai kohinaa

• Jos Soundbarin ja bassokaiuttimen välissä on jokin esine, se saattaa aiheuttaa ongelmia. Siirrä ne paikkaan, jossa ei ole tällaisia esineitä.
• Äänessä voi ilmetä huojuntaa tai viivettä, kun bassokaiutin ja surroundkaiutin ovat kaukana Soundbarista. Siirrä ne Soundbarin lähelle.
• Äänessä voi ilmetä huojuntaa tai viivettä, kun Soundbar on lähellä instrumenttia tai sähköistä laitetta, joka saattaa aiheuttaa radiohäiriöitä. Siirrä Soundbar kauas laitteista, jotka saattavat aiheuttaa radiohäiriöitä. (Esim. langaton reitinin)
  • Vaihda TV-verkon yhteyden tila langattomasta langalliseksi.

Bassokaiuttimen äänenvoimakkuus on liian pieni

• Toistettavan sisällön alkuperäinen äänenvoimakkuus voi olla pieni. Yritä säätää bassokaiuttimen voimakkuutta. (Katso sivua 10.)
• Siirrä bassokaiutin lähemmäs itseäsi.

Jos televisiota ei ole kytketty HDMI TO TV (eARC/ARC) -liitännällä

• Tarkista, onko HDMI-kaapeli kytketty oikein ARC-liitäntään. (Katso sivua 18.)
• Kytkentä tai yhdistäminen ei välttämättä ole mahdollista ulkoisesta laitteesta johtuen (digiboksi, pelikonsoli jne.). Kytke suoraan Soundbariin.
• HDMI-CEC ei ehkä ole käytössä televisiossa. Ota se käyttöön television valikossa. (Samsung-televisionssa voit tehdä sen valitsemalla Koti (☑) → Valikko → Asetukset (☑) → Kaikki asetukset (✗) → Yhteys → External Device Manager → Anynet+ (HDMI-CEC) ON)
• eARC-yhteyden muodostamista varten TV-valikon eARC-toiminnon pitäisi olla käytössä. (Samsung-televisiossa voit tehdä sen valitsemalla Koti ( Ⓜ) → Valikko → Asetukset ( ⚙) → All Settings ( ⚙) → Ääni → Expert Settings → HDMI-eARC Mode (Auto))

Ääntä ei kuulu, kun laite on kytketty televisioon HDMI TO TV (eARC/ARC) -tilassa.

• Laite ei pysty toistamaan tulosignaalia. Vaihda television äänilähtöasetukseksi PCM tai Dolby Digital. (Samsung-televisiota käytettäessä: Koti ( [n] ) → Valikko → Asetukset ( ⚙️ → Kaikki asetukset ( ⚙️ → Ääni → Expert Settings → Digital Output Audio Format)

Soundbar-laite ei muodosta Bluetooth-yhteyttä.

• Kun olet yhdistämässä uutta laitetta, vaihda tilaksi "BTPAIRING". (Paina kaukosäätimen ✝PAIR -painiketta tai paina laitteen
  ( Mikrofoni käytössä / ei käytössä) / → (Lähde) -painiketta vähintään 5 sekunnin ajan.)
• Jos Soundbar-laite on liitetty toiseen laitteeseen, irrota kyseinen laite ensin ja vaihda laitetta.
• Yhdistä se uudelleen, kun olet poistanut Bluetooth-kaiuttimen yhdistettävän laitteen luettelosta. (Samsung-televisiossa voit tehdä sen valitsemalla Koti ( → Valikko → Asetukset ( → Kaikki asetukset ( → Ääni → Äänilähtö → Bluetooth-kaiuttimien luettelo)
• Television automaattinen yhdistäminen voi olla poissa käytöstä. Kun Soundbar-laite on "BT READY" -tilassa, valitse ON-TV CONNECTpainamalla Soundbar-laitteen kaukosäätimen Vasen -painiketta 5 sekuntia. Jos asetuksena on OFF-TV CONNECT, vaihda asetusta painamalla Vasen -painiketta uudelleen 5 sekuntia.

- Irrota virtapistoke, kytke se takaisin ja yritä uudelleen.

- Alusta tuote ja yritä uudelleen. (Katso sivua 35.)

Ääni katkeilee Bluetooth-yhteyttä käytettäessä.

• Jotkin laitteet (esimerkiksi mikroaaltouunit, langattomat reitittimet ja niin edelleen) voivat aiheuttaa radiohäiriöitä, jos ne ovat liian lähellä Soundbar-laitetta.
• Jos Bluetoothilla yhdistetty laite siirtyy liian kauaksi Soundbar-laitteesta, ääni voi katkeilla. Siirrä laite lähemmäs Soundbar-laitetta.
• Jos jokin vartalosi osa koskee Bluetooth-lähetinvastaanottimeen tai jos tuote on metallisen huonekalun päällä, ääni saattaa katkeilla. Tarkista käyttöympäristö ja -olosuhteet.

Soundbar-laite ei muodosta Wi-Fi-yhteyttä.

• Tarkista, onko langaton reititin käynnissä.
• Sammuta reititin, käynnistä se uudelleen ja yritä uudelleen.
• Soundbar-laite ei muodosta yhteyttä, jos langaton signaali on liian heikko. Yritä siirtää Soundbar-laite lähemmäksi reitintä tai poistaa Soundbar-laitteen ja reitittimen välissä olevat esteet, jos se on mahdollista.
• Jos langaton reitittimesi on uusi, kaiuttimen verkkoasetukset on määritettävä uudelleen.

Soundbar-laite ei käynnisty automaattisesti television kanssa.

- Kun sammutat Soundbarin katsellessasi televisiota, virtasynkronointi television kanssa poistetaan käytöstä. Sammuta ensin televisio

AVA-toiminto (koskee vain tiettyjä malleja) ei ole käytettävissä seuraavissa tapauksissa.

• AVA-toiminto (koskee vain tiettyjä malleja) ei ole käytettävissä, kun Q-symphony-toiminto on käytössä.
• AVA-toiminto (koskee vain tiettyjä malleja) ei ole käytettävissä, kun mikrofoni on poissa päältä.

Yhdistettyäni television Soundbar-laitteeseen vaihdoin Soundbar-tilaan. Televisiosta ei tämän jälkeen kuulu ääntä.

• Jos yhdistät Soundbar-laitteen mobiililaitteeseen, kun Soundbar-laite on yhdistettynä televisioon, Soundbar-laite toistaa mobiililaitteesta tulevan äänen, mutta säilyttää yhteyden televisioon. Television ääntä ei siis siirretä minnekään.
• Katkaise mobiililaitteen yhteys, niin television ääni toistetaan taas Soundbar-laitteesta.

13 LISENSSI

Dolby

ATMOS

• Käytä puhelinta, tablettia tai tietokonetta Spotifyn kaukosäätimenä. Katso tarkemmat tiedot osoitteesta spotify.com/connect.
• Spotify-ohjelmistoon sovelletaan kolmansien osapuolten lisenssejä, jotka löytyvät täältä: https://www.spotify.com/connect/third-party-licenses.

Jos haluat lähettää avoimiin lähdekoodeihin liittyviä kyselyjä tai pyyntöjä, ota yhteyttä Samsung Open Sourceen (http://opensource.samsung.com).

• Tämän käyttöoppaan kaaviot ja kuvat ovat vain viitteellisiä, ja tuote voi todellisuudessa olla erilainen.
  • Palvelumaksu voidaan periä, jos
  (a) kutsut asentajan paikalle, vaikka laitteessa ei ole vikaa (eli et ole lukenut käyttöopasta)
  (b) viet laitteen huoltoon, vaikka laitteessa ei ole vikaa (eli et ole lukenut käyttöopasta).
• Sinulle kerrotaan palvelumaksuista ennen asentajan käyntiä.

Mallinimi HW-Q930B / HW-Q935B
Paino 5,4 kg
Mitat (L x K x S) 1110,7 x 60,4 x 120,0 mm
Käyttölämpötila-alue +5°C...+35°C
Käyttökosteusalue 10–75 %
VAHVISTINNimellinen lähtöteho (30 W x 3) + (20 W x 6) + (10 W x 3)
Tuetut toistomuodot	Dolby 5.1ch / Dolby Digital Plus / Dolby TRUE HD / Dolby ATMOS / DTS 5.1ch / DTS HD / DTS-HD Master Audio / DTS:X / LPCM 8Ch
LANGATTOMAN LAITTEEN LÄHTÖTEHOWi-Fi-lähettimen enimmäisteho	100 mW alueella 2,4–2,4835 GHz, 200 mW alueella 5,15–5,25 GHz, 100 mW alueella 5,25–5,35 GHz ja 5,47–5,725 GHz
LANGATTOMAN LAITTEEN LÄHTÖTEHOBT-lähettimen enimmäisteho 100 mW alueella 2,4–2,4835 GHz
LANGATTOMAN LAITTEEN LÄHTÖTEHOSRD-lähettimen enimmäisteho 25 mW alueella 5,775–5,875 GHz
Mallinimi HW-Q800B / HW-Q810B
Paino 5,1 kg
Mitat (L x K x S) 1110,7 x 60,4 x 120,0 mm
Käyttölämpötila-alue +5°C...+35°C
Käyttökosteusalue 10–75 %
VAHVISTINNimellinen lähtöteho (30 W x 3)+ (20 W x 4) + (10 W x 3)
Tuetut toistomuodot	Dolby 5.1ch / Dolby Digital Plus / Dolby TRUE HD / Dolby ATMOS / DTS 5.1ch / DTS HD / DTS-HD Master Audio / DTS:X / LPCM 8Ch
LANGATTOMAN LAITTEEN LÄHTÖTEHOWi-Fi-lähettmen enimmäisteho	100 mW alueella 2,4–2,4835 GHz, 200 mW alueella 5,15–5,25 GHz, 100 mW alueella 5,25–5,35 GHz ja 5,47–5,725 GHz
LANGATTOMAN LAITTEEN LÄHTÖTEHOBT-lähettimen enimmäisteho 100 mW alueella 2,4–2,4835 GHz
LANGATTOMAN LAITTEEN LÄHTÖTEHOSRD-lähettimen enimmäisteho 25 mW alueella 5,775–5,875 GHz
Mallinimi HW-Q700B / HW-Q710B
Paino 4,8 kg
Mitat (L x K x S) 1110,7 x 60,4 x 120,0 mm
Käyttölämpötila-alue +5°C...+35°C
Käyttökosteusalue 10–75 %
VAHVISTINNimellinen lähtöteho (30 W x 3)+(20 W x 2)+(10 W x 3)
Tuetut toistomuodot	Dolby 5.1ch / Dolby Digital Plus / Dolby TRUE HD / Dolby ATMOS / DTS 5.1ch / DTS HD / DTS-HD Master Audio / DTS:X / LPCM 8Ch
LANGATTOMAN LAITTEEN LÄHTÖTEHOWi-Fi-lähettimen enimmäisteho	100 mW alueella 2,4–2,4835 GHz, 200 mW alueella 5,15–5,25 GHz,100 mW alueella 5,25–5,35 GHz ja 5,47–5,725 GHz
LANGATTOMAN LAITTEEN LÄHTÖTEHOBT-lähettimen enimmäisteho 100 mW alueella 2,4–2,4835 GHz
LANGATTOMAN LAITTEEN LÄHTÖTEHOSRD-lähettimen enimmäisteho 25 mW alueella 5,775–5,875 GHz

Bassokaiutin

Bassokaiuttimen nimi PS-WB96B
Paino 9,8 kg
Mitat (L x K x S) 210,0 x 403,0 x 403,0 mm
VAHVISTINNimellinen lähtöteho 160 W
LANGATTOMAN LAITTEEN LÄHTÖTEHOSRD-lähettimen enimmäisteho 25 mW alueella 5,775–5,875 GHz

Bassokaiuttimen nimi PS-WB75B
Paino 5,9 kg
Mitat (L x K x S) 205,0 x 353,0 x 302,0 mm
VAHVISTINNimellinen lähtöteho 160 W
LANGATTOMAN LAITTEEN LÄHTÖTEHOSRD-lähettimen enimmäisteho 25 mW alueella 5,775–5,875 GHz

Surround-kaiutin (koskee vain tiettyjä malleja)

Langattoman tilaäänikaiutinsarjan nimi PS-RB96B (VASEN/OIKEA)
Paino 3,1 kg
Mitat (L x K x S) 129,5 x 201,3 x 140,4 mm
VAHVISTINNimellinen lähtöteho 140 W
LANGATTOMAN LAITTEEN LÄHTÖTEHOSRD-lähettimen enimmäisteho 25 mW alueella 5,775–5,875 GHz

HUOMAUTUS

• Samsung Electronics Co., Ltd pidättää itsellään oikeudet muuttaa teknisiä tietoja ilman ennakkoilmoitusta.
• Paino ja mitat ovat likimääräisiä.

Varoitus: Soundbar-laite käynnistyy uudelleen automaattisesti, kun Wi-Fi-toiminto otetaan käyttöön tai poistetaan käytöstä.

Valmiustilan kokonaisvirrankulutus (W) 75 W
Wi-Fi-portin käytöstäpoistotapa	Ota Wi-Fi käyttöön tai poista se käytöstä painamalla Soundbar-laitteen kaukosäätimenCH LEVEL -painiketta 30 sekuntia.
Bluetooth-portin käytöstäpoistotapa	Ota Bluetooth käyttöön tai poista se käytöstä painamalla Soundbar-laitteen kaukosäätimenTONE CONTROL -painiketta 30 sekuntia.

- Samsung vakuuttaa, että tämä radiolaitteisto täyttää direktiivin 2014/53/EU määräykset ja Yhdistyneen kuningaskunnan asianmukaiset lakisääteiset vaatimukset.

Vaatimustenmukaisuusvakuutuksen teksti on luettavissa kokonaisuudessaan osoitteessa

http://www.samsung.com. Siirry Tuki-kohtaan ja anna mallinimi.

Tätä laitetta saa käyttää kaikissa EU-maissa ja Yhdistyneessä kuningaskunnassa.

Laitteen 5 GHz:n WLAN (Wi-Fi tai SRD) -toimintoa saa käyttää ainoastaan sisätiloissa.

[Tuotteen paristojen oikea hävittäminen]

(Jätteiden lajittelua käyttävät maat)

Tämä merkintä paristossa, käyttöoppaassa tai pakkauksessa tarkoittaa, että tämän tuotteen sisältämiä paristoja ei saa hävittää muun kotitalousjätteen seassa, kun niiden käyttöikä on päättynyt. Kemiallinen symboli Hg, Cd tai Pb ilmaisee, että paristo sisältää elohopeaa, kadmiumia tai lyijyä yli EU-direktiivin 2006/66 salliman määrän. Jos paristoja ei hävitetä oikein, nämä aineet voivat vahingoittaa ihmisten terveyttä tai ympäristöä.

Suojaa luonnonvaroja ja edistä materiaalien uusiokäyttöä erottelemalla paristot muusta jätteestä ja toimittamalla ne kierrätettäväksi paikalliseen maksuttomaan paristojen palautusjärjestelmään.

Tuotteen turvallinen hävittäminen (elektroniikka ja sähkölaitteet)

(Jätteiden lajittelua käyttävät maat)

Oheinen merkintä tuotteessa, lisävarusteissa tai käyttöohjeessa merkitsee, että tuotetta tai lisävarusteina toimitettavia sähkölaitteita (esim. laturia, kuulokkeita tai USB kaapelia) ei saa hävittää kotitalousjätteen mukana niiden käyttöiän päätyttyä. Virheellisestä jätteenkäsittelystä ympäristölle ja terveydelle aiheutuvien haittojen v-älttämiseksi tuote ja lisävarusteet on eroteltava muusta jätteestä ja kierrätettävä kestävän kehityksen mukaista uusiokäyttöä varten.

Kotikäyttäjät saavat lisätietoja tuotteen ja lisävarusteiden turvallisesta kierrätyksestä ottamalla yhteyttä tuotteen myyneeseen jälleenmyyjään tai paikalliseen ympäristöviranomaiseen.

Yrityskäyttäjien tulee ottaa yhteyttä tavarantoimittajaan ja selvittää hankintasopimuksen ehdot. Tuotetta tai sen lisävarusteita ei saa hävittää muun kaupallisen jätteen seassa.

Lisätietoja Samsungin ympäristösitoumuksista ja tuotekohtaisista lainsäädännöllisistä velvollisuuksista (esim. REACH, WEEE ja paristot) löydät osoitteesta www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/.

INFORMATIONS DE SÉCURITÉ

AVERTISSEMENTS DE SÉCURITÉ

POUR LIMITER LE RISQUE DE CHOC ÉLECTRIQUE, NE RETIREZ PAS LE CACHE (OU LE DOS).

L'INTÉRIEUR NE CONTIENT AUCUNE PIÈCE RÉPARABLE PAR L'UTILISATEUR. CONFIEZ TOUTE RÉPARATION AU PERSONNEL D'ENTRETIEN QUALIFIÉ.
