MANUALE UTENTE HWQ935B SAMSUNG

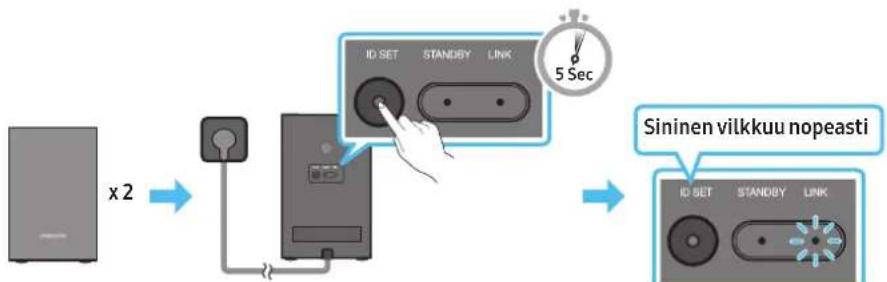

Bassokaiuttimen takaosa

Bassokaiuttimen takaosa Bassokaiuttimen takaosa

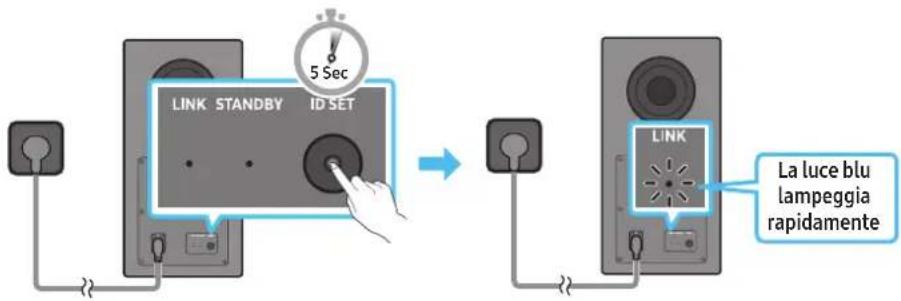


INFORMAZIONI SULLA SICUREZZA

AVVERTENZE DI SICUREZZA

PER RIDURRE IL RISCHIO DI SCARICHE ELETTRICHE, NON RIMUOVERE IL COPERCHIO (O IL PANNELLO POSTERIORE).

ALL'INTERNO NON SONO PRESENTI PARTI RIPARABILI DALL'UTENTE. PER ASSISTENZA, RIVOLGERSI A UN TECNICO QUALIFICATO.

Per una descrizione dei simboli che è possibile trovare sul proprio prodotto Samsung, fare riferimento alla tabella riportata di seguito.

	ATTENZIONE
	RISCHIO DI SCARICHE ELETTRICHE. NON APRIRE.
	Questo simbolo indica la presenza di alta tensione all'interno. È pericoloso toccare in qualsiasi modo le parti interne di questo prodotto.
	Questo simbolo indica che il prodotto include documentazione importante relativa al funzionamento e alla manutenzione.
	Prodotto di classe II: questo simbolo indica che non è necessario un collegamento di sicurezza a una messa a terra elettrica.Se questo simbolo non è presente su un prodotto dotato di cavo di alimentazione, ciò indica che il prodotto DEVE essere collegato in modo affidabile a una messa a terra di protezione.
	Tensione CA: la tensione nominale contrassegnata con questo simbolo è di tipo CA.
	Tensione CC: la tensione nominale contrassegnata con questo simbolo è di tipo CC.
	Attenzione. Consultare le Istruzioni per l'uso: questo simbolo indica la necessità di consultare il manuale utente per ottenere ulteriori informazioni sulla sicurezza.

AVVERTENZA

• Per ridurre il rischio di incendio o scariche elettriche, non esporre questo dispositivo alla pioggia o all'umidità.
  • PER EVITARE SCARICHE ELETTRICHE, INSERIRE COMPLETAMENTE IL CONTATTO LARGO DELLA SPINA NEL FORO GRANDE CORRISPONDENTE.
• Questo dispositivo deve sempre essere collegato a una presa CA con collegamento a terra di protezione.
• Per scollegare il dispositivo dalla rete elettrica occorre staccare la spina dalla presa; pertanto, la presa elettrica deve essere facilmente accessibile.
• Non esporre questo dispositivo a gocciolamento o schizzi di liquidi. Non posizionare oggetti contenenti liquidi, ad esempio vasi, sul dispositivo.
• Per spegnere completamente il dispositivo, è necessario scollegare la spina di alimentazione dalla presa di corrente. Di conseguenza, la spina di alimentazione deve essere sempre facilmente e prontamente accessibile.

ATTENZIONE

PRECAUZIONI

1. Assicurarsi che l'alimentazione CA della propria abitazione sia conforme ai requisiti di alimentazione indicati nell'adesivo di identificazione situato nella parte inferiore del prodotto. Installare il prodotto in posizione orizzontale su una base idonea (ad es., un mobile), assicurandosi che ci sia spazio circostante sufficiente per la ventilazione (7\~10 cm). Assicurarsi che le fessure di areazione non siano ostruite. Non posizionare l'unità su amplificatori o altre apparecchiature che potrebbero surriscaldarsi. Questa unità è progettata per l'utilizzo continuo.

Per spegnere completamente l'unità, scollegare la spina CA dalla presa a parete. Scollegare l'unità se si prevede di non utilizzarla per un lungo periodo di tempo.

1. Durante temporali, scollegare la spina CA dalla presa a parete. I picchi di tensione causati dai fulmini potrebbero danneggiare l'unità.
2. Non esporre l'unità alla luce solare diretta o ad altre fonti di calore. In caso contrario, potrebbe generarsi un surriscaldamento con conseguente malfunzionamento dell'unità.
3. Proteggere il prodotto dall'umidità (ad es. vasi), dal calore in eccesso (ad es. un camino) o da apparecchiature che creano forti campi magnetici o elettrici. In caso di malfunzionamento dell'unità, scollegare il cavo di alimentazione dalla presa a parete CA. Il prodotto non è destinato all'utilizzo industriale. È esclusivamente riservato all'utilizzo personale. Se il prodotto è stato conservato a basse temperature, potrebbe formarsi della condensa. In caso di trasporto nei mesi invernali, prima di utilizzare l'unità attendere circa 2 ore fino a quando non raggiunge la temperatura ambiente.
4. La batteria utilizzata con questo prodotto contiene sostanze chimiche dannose per l'ambiente. Non gettare la batteria nei rifiuti domestici generici. Non esporre la batteria al calore in eccesso, alla luce solare diretta o al fuoco. Non mandare in corto circuito, smontare o surriscaldare la batteria.

ATTENZIONE: La sostituzione non corretta della batteria può causare il rischio di esplosioni. Sostituire solo con una batteria dello stesso tipo o equivalente.

INDICE

01 Verifica dei componenti 6

02 Panoramica del prodotto 7

Pannello superiore della Soundbar 7

Pannello inferiore della Soundbar 8

03 Utilizzo del telecomando della Soundbar 9

Inserimento delle batterie prima dell'utilizzo del telecomando (2 batterie AAA) 9

Come utilizzare il telecomando....9

Amplificatore vocale attivo (AVA) 11

Uso dei tasti nascosti (tasti con più di una funzione) 11

Specifiche di uscita per le diverse modalità effetti sonori....11

Regolazione del volume della Soundbar tramite il telecomando del TV....13

04 Connessione della Soundbar 14

Collegamento del cavo di alimentazione e delle unità....14

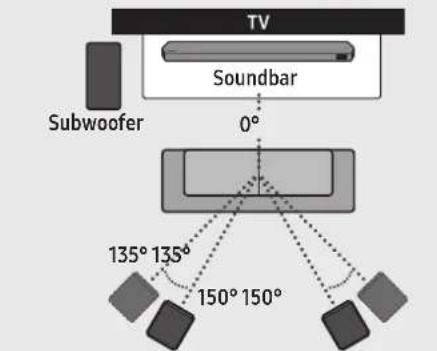

- Layout altoparlante consigliato....15

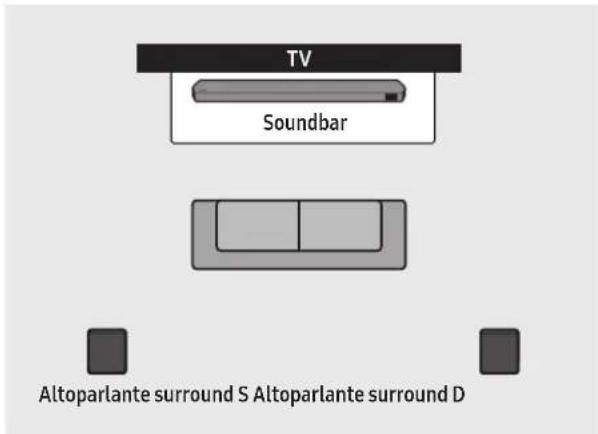

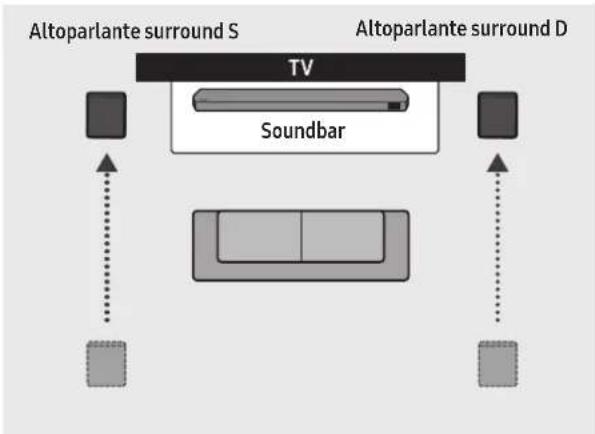

- Modalità Altoparlante surround (solo HW-Q930B, HW-Q935B)....15

- Connessione manuale di Subwoofer o altoparlanti surround .... 16

- Le luci dell'indicatore LED nella parte posteriore del Subwoofere degli altoparlanti surround 17

05 Collegamento a una TV 18

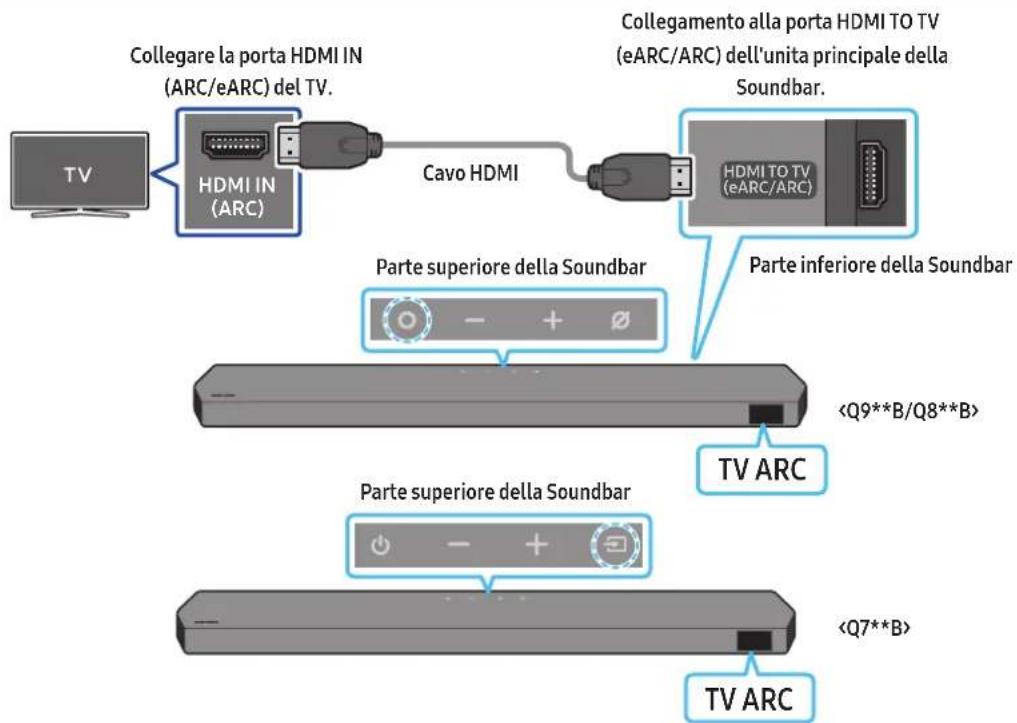

Collegamento di un TV in grado di supportare HDMI ARC (Audio Return Channel)....18

Connessione tramite cavo ottico 19

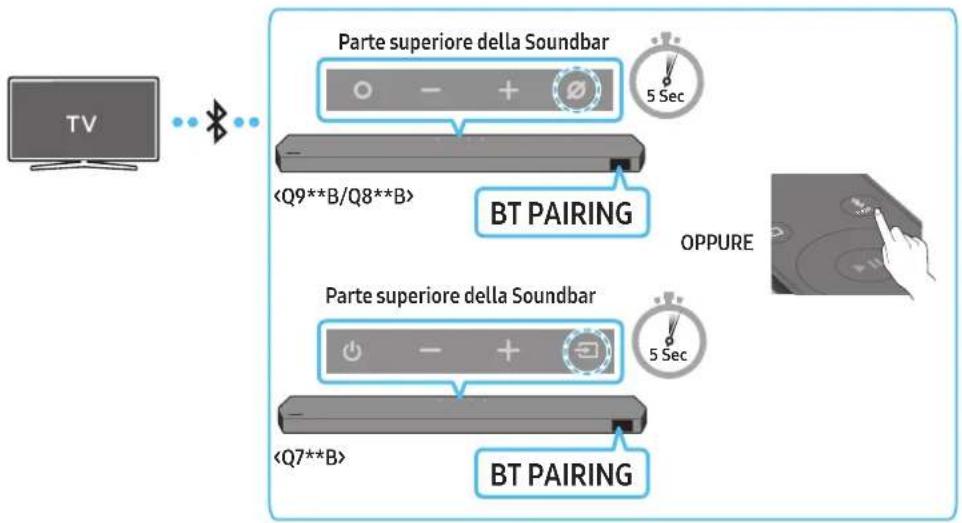

Connessione tramite Bluetooth 20

Connessione tramite Wi-Fi 22

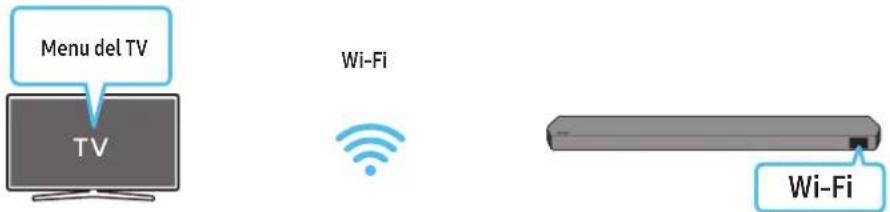

Utilizzo della funzione Q-Symphony 23

Uso dell'audio Spacefit 24

06 Connessione di un dispositivo esterno 25

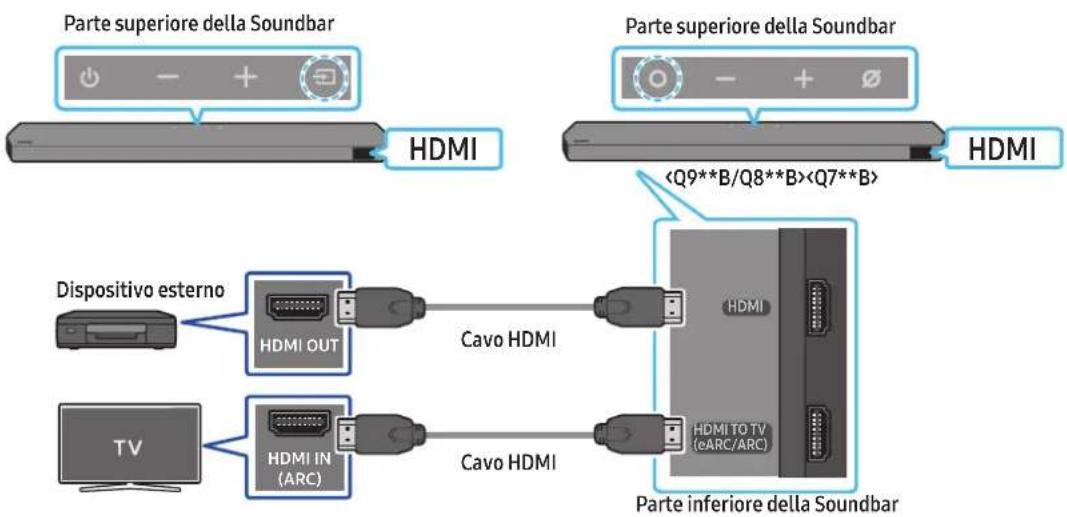

Metodo 1. Connessione tramite cavo HDMI (compatibile con decodificazione e riproduzione Dolby Atmos/DTS:X)....25

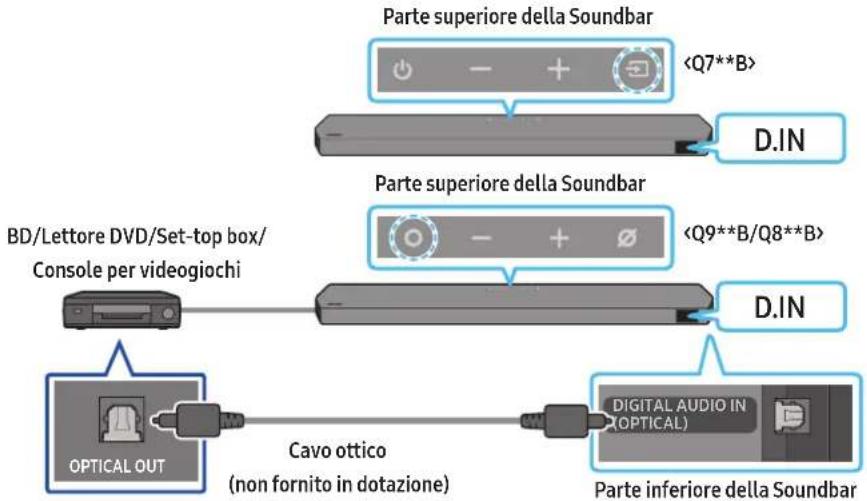

Metodo 2. Connessione tramite cavo ottico....26

07 Connessione di un dispositivo mobile 27

Metodo 1. Connessione tramite Bluetooth....27

Metodo 2. Connessione tramite Wi-Fi (rete wireless)....29

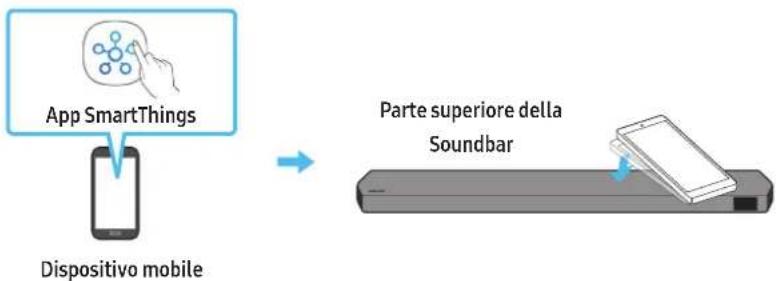

Utilizzo di Tap Sound ....30

08 Connessione tramite Apple AirPlay 2 31

09 Installazione del supporto per montaggio a parete 32

Precauzioni per l'installazione....32

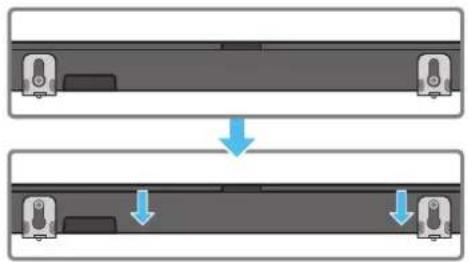

Componenti del supporto per montaggio a parete 32

Installazione a parete degli altoparlanti surround (solo alcuni modelli) 33

10 Installazione della soundbar di fronte al TV 33

Componente....33

11 Aggiornamento software 34

Aggiornamento automatico....34

Aggiornamento USB....34

Inizializzazione....35

12 Risoluzione dei problemi 35

13 Licenza 37

14 Avviso di licenza per il software open source 37

15 Note importanti sul servizio 37

16 Specifiche e guida 38

Specifiche 38

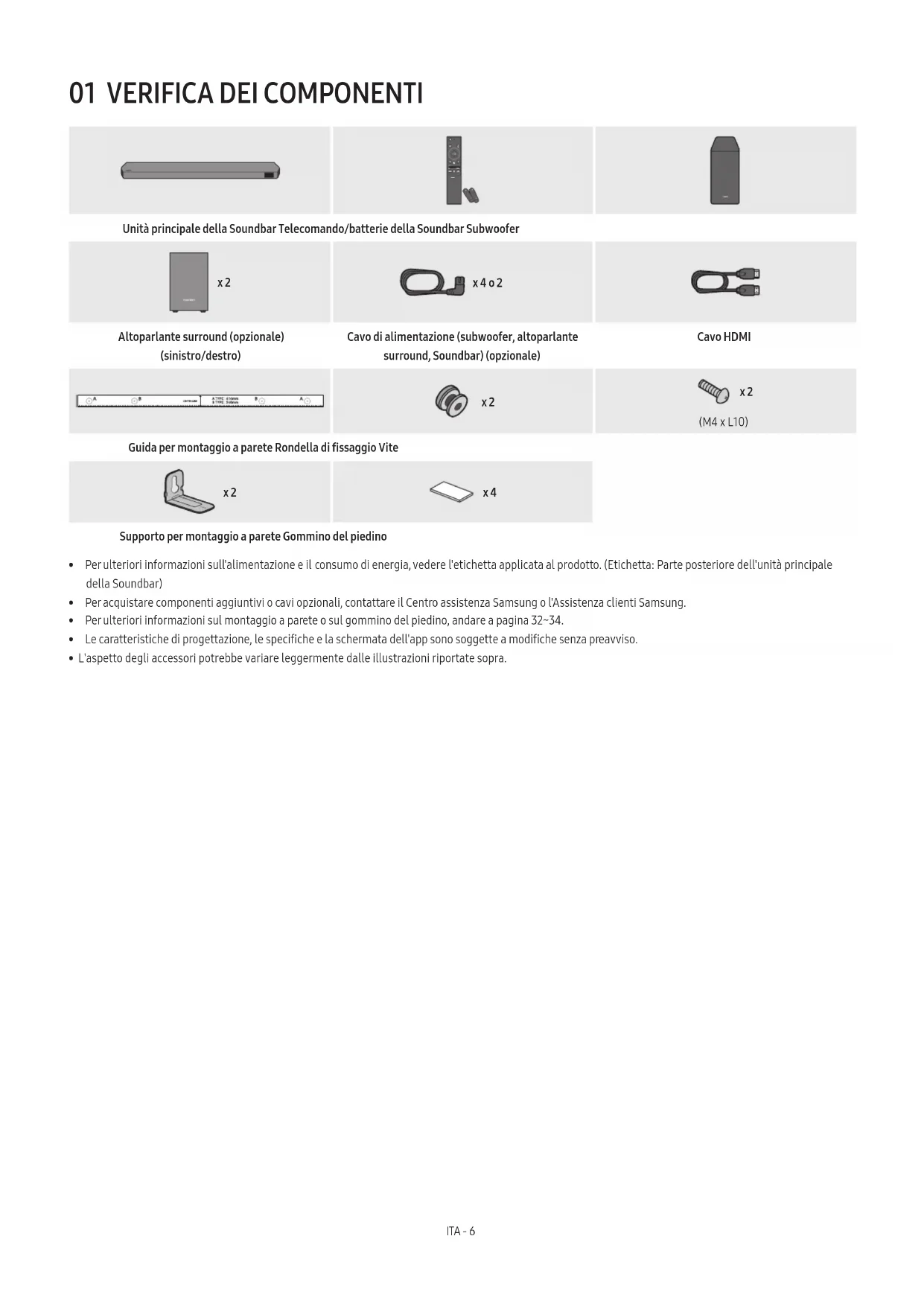

01 VERIFICA DEI COMPONENTI

Unità principale della Soundbar Telecomando/batterie della Soundbar Subwoofer

Altoparlante surround (opzionale) (sinistro/destro)

A B 37000 350mm B A x2 x2 (M4 x L10)

Cavo di alimentazione (subwoofer, altoparlante surround, Soundbar) (opzionale)

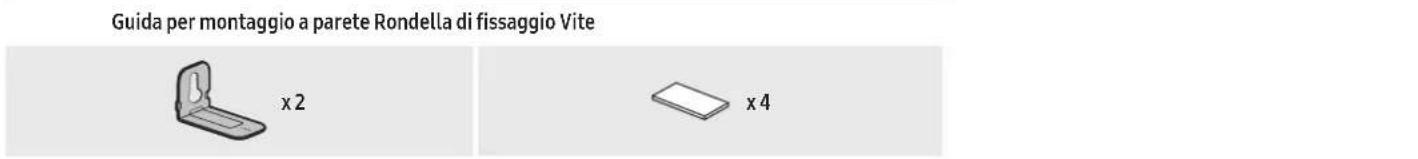

Guida per montaggio a parete Rondella di fissaggio Vite x 2 x 4

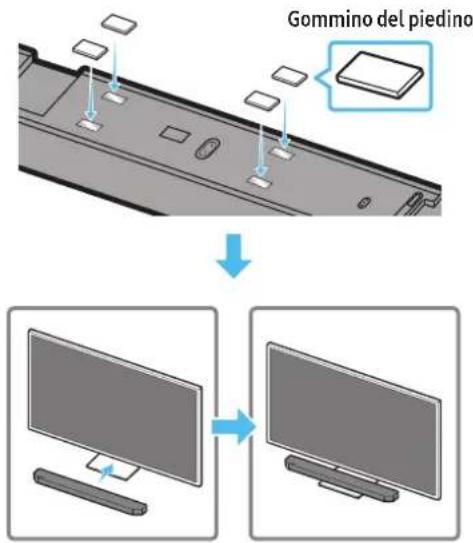

Supporto per montaggio a parete Gommino del piedino

• Per ulteriori informazioni sull'alimentazione e il consumo di energia, vedere l'etichetta applicata al prodotto. (Etichetta: Parte posteriore dell'unità principale della Soundbar)
  • Per acquistare componenti aggiuntivi o cavi opzionali, contattare il Centro assistenza Samsung o l'Assistenza clienti Samsung.
• Per ulteriori informazioni sul montaggio a parete o sul gommino del piedino, andare a pagina 32\~34.
  • Le caratteristiche di progettazione, le specifiche e la schermata dell'app sono soggette a modifiche senza preavviso.
• L'aspetto degli accessori potrebbe variare leggermente dalle illustrazioni riportate sopra.

02 PANORAMICA DEL PRODOTTO

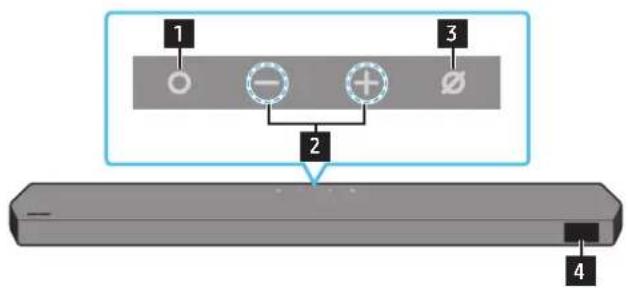

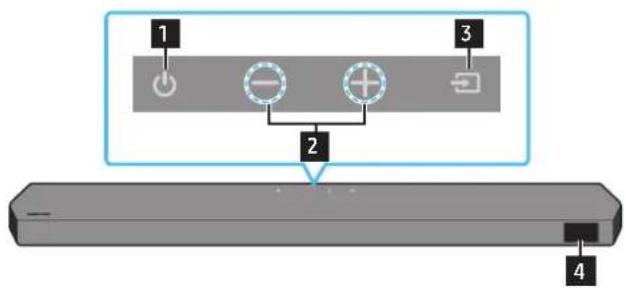

Pannello superiore della Soundbar

1 2 3 4

1 2 3 4

HW-Q930B, HW-Q935B/HW-Q800B, HW-Q810B HW-Q700B, HW-Q710B

1	Pulsante ⬇ (Multifunzione) (modelli Q9**B/Q8**B)In modalità standby, premere il pulsante Ⓤ Multifunzione) per accendere la Soundbar.Premere il pulsante Ⓤ Multifunzione) per cambiare la sorgente di ingresso.
1	Pulsante ⬇ (Accensione) (modello Q7**B)Consente di accendere e spegnere.
2	Pulsante — + (Volume)Consente di regolare il volume.
3	Pulsante ⬇ (Microfono On/Off) (modelli Q9**B/Q8**B)Premere il tasto per accendere o spegnere il microfono.
3	Pulsante ➔ (Sorgente) (modello Q7**B)Premere il pulsante ➔ (Sorgente) per modificare la sorgente di ingresso.
4	DisplayConsente di visualizzare lo stato e la modalità corrente del prodotto.D.IN → HDMI → Wi-Fi → BT

• Dopo aver collegato il cavo di alimentazione, il pulsante di accensione inizierà a funzionare entro 4-6 secondi.
• L'unità inizierà a riprodurre l'audio dopo 4-5 secondi dall'accensione.
• Se l'audio proviene sia dal TV che dalla Soundbar, andare al menu Impostazioni dell'audio del TV e impostare l'altoparlante del TV su Altoparlante esterno.

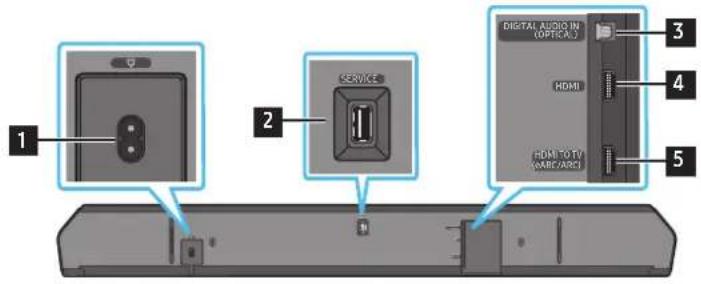

Pannello inferiore della Soundbar

1 2 SERVICE 3 4 HDMI HDMI TO TV (WABC/ARC) 5 DIGITAL AUDIO IN (OPTICAL)

1 POWERConnettere il cavo di alimentazione CA della Soundbar. (Vedere pagina 14)

2 SERVICECollegare un dispositivo di archiviazione USB per aggiornare il software del prodotto.

3 DIGITAL AUDIO IN (OPTICAL)Collegare all'uscita (ottica) digitale di un dispositivo esterno. (Vedere pagina 26)

6 HDMIImmette i segnali audio e video digitali tramite un cavo HDMI.Consente il collegamento all'uscita HDMI di un dispositivo esterno. (Vedere pagina 25)

7 HDMI TO TV (eARC/ARC)Collegare al jack HDMI di una TV. (Vedere pagina 18)

• Quando si disconnette il cavo di alimentazione da una presa a muro, tirare la spina. Non tirare afferrando il cavo.
  • Non collegare questa unità o altri componenti a una presa CA finché tutti i collegamenti tra i componenti non sono stati completati.

03 UTILIZZO DEL TELECOMANDO DELLA SOUNDBAR

Inserimento delle batterie prima dell'utilizzo del telecomando (2 batterie AAA)

Far scorrere il coperchio posteriore nella direzione indicata dalla freccia fino a rimuoverlo completamente. Inserire 2 batterie AAA (1,5 V) nel senso corretto della polarità. Far scorrere il coperchio della batteria fino a raggiungere la posizione iniziale.

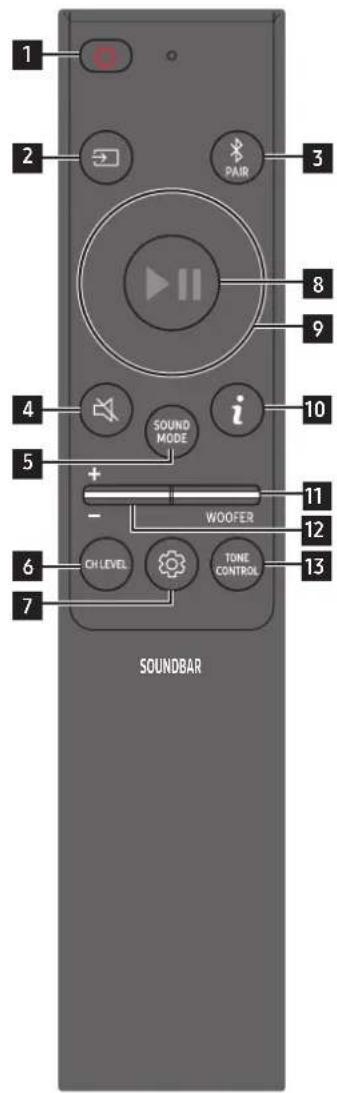

Come utilizzare il telecomando

1 2 3 8 9 4 i 10 5 + - WOOFER 11 12 6 CH:LEVEL TONE CONTROL 7 SOUNDBAR

1	Pulsante di accensione	Consente di accendere e spegnere la Soundbar.Funzione Spegnimento automaticoL'unità si spegne automaticamente nelle situazioni seguenti:Nella modalità D.IN/HDMI/Wi-Fi/BT se non c'è alcun segnale audio da 18 minuti.
2	Sorgente	Premere per selezionare una sorgente connessa alla Soundbar.
3	Bluetooth PAIR	Consente di attivare la modalità associazione Bluetooth della Soundbar. Premere il tasto e attendere che venga visualizzata la schermata "BTPAIRING" per connettersi a un nuovo dispositivo Bluetooth.
4	Silenziamento	Premere il pulsante (Silenziamento) per disattivare l'audio.Premerlo nuovamente per riattivare l'audio.
5	SOUND MODE	Premendo il pulsante è possibile selezionare la modalità audio desiderata come Surround, Game, Standard, Adaptive sound.StandardEmette il suono originale.SurroundOffre un campo sonoro più ampio di quello standard.GameFornisce un suono stereoscopico che permette di immergersi nell'azione mentre si gioca.Adaptive soundAnalizza il contenuto in tempo reale e fornisce automaticamente il campo sonoro ottimale in base alle caratteristiche del contenuto.
6	CH LEVEL	Premendo il pulsante è possibile regolare il volume di ciascun altoparlante come Centre level, Side level, Wide level, Front Top level, Rear level e Rear top level.Per controllare il volume di ciascun altoparlante, selezionare Centre level, Side level, Wide level o Front Top level in Impostazioni audio, quindi regolare il volume tra -6~+6 utilizzando i pulsanti Su/Giù.Se gli altoparlanti surround sono collegati, selezionare Rear level o Rear top level e quindi utilizzare i pulsanti Su/Giù per regolare il volume sull'intervallo compreso tra -6 e +6.Le specifiche CH LEVEL possono variare a seconda del modello.

7	[5KBH]Controllo suono	Premendo il pulsante, è possibile impostare la funzione audio suSpacefit sound, AVA, Voice enhance mode, Night mode, Sync, Surround speaker mode, Virtual. L'opzione desiderata può essere regolata utilizzando i tastiSu/Giù.Le funzioniSpacefit sounde AVAnon sono supportate dal modelloQ7**B.LaVoice enhancemodesemplifica l'ascolto dei dialoghi parlati nei film e in TV.LaNight modeè ottimizzata per la visione notturna con le impostazioni regolate per abbassare il volume ma mantenere i dialoghi chiari.Tenere premuto il pulsante(Controllo suono)per circa 5 secondi per regolare l'audio di ciascuna banda di frequenza. È possibile scegliere tra 150 Hz, 300 Hz, 600 Hz, 1.2 kHz, 2.5 kHz, 5 kHz e10 kHz utilizzando i pulsantiSinistro/Destro. Ciascuna di queste opzioni può essere regolata su un valore compreso tra -6 e +6 con i pulsantiSu/Giù.(Accertarsi che la modalità Audio sia impostata su "Standard".)Se il video sul TV e l'audio della Soundbar non sono sincronizzati, selezionareSyncin Controllo suono e impostare il ritardo audio tra 0~300 millisecondi utilizzando i pulsantiSu/Giù.L'opzioneSyncè supportata solamente per alcune funzioni.Le funzioni dellasurround speaker modesono supportate solo dal modelloQ9**B.La funzione dell'altoparlanteVirtualpuò essere impostata suON/OFFtramite i pulsantiSu/Giù.
8	Play/Pausa	È possibile riprodurre o mettere in pausa la musica premendo il tasto.
9	Su/Giù/Sinistra/Destra	Premere sulle aree indicate per selezionare Su/Giù/Sinistra/Destra.Premere Su/Giù/Sinistra/Destra sul tasto per selezionare o impostare funzioni.Navigazione musicaPremere il pulsanteDestroper selezionare il file musicale successivo. Premere il pulsanteSinistroper selezionare il file musicale precedente.ID SETUtilizzare questa opzione quando il subwoofer o i diffusori surround non sono collegati o devono essere ricollegati. Mentre i dispositivi sono spenti, tenere premuto il pulsantesuper 5 secondi per effettuare l'operazioneID SET.(Vedere pagina 16.)
10	Info	Premere per visualizzare le informazioni sulla funzione attiva o sul codec disponibile.Nella modalitàBT, viene visualizzato il dispositivo connesso (quando l'associazione è completa) oppure "BT ready" quando è necessaria l'associazione.
11	WOOFER LEVEL	Premere il tasto su o giù per regolare il livello del woofer (basso).
12	VOLUME	Premere il tasto su o giù per regolare il volume.SilenziamentoPremere il pulsanteVOLUMEpier disattivare l'audio. Premerlo nuovamente per riattivare l'audio.
13	[4YWXTONE CONTROL	Premendo il pulsante è possibile regolare il volume degli alti o dei bassi. L'opzione desiderata può essere regolata utilizzando i tastiSu/Giù. Questa funzione è abilitata in modalità Suono ad eccezione della modalitàStandard.Per controllare il volume degli alti o dei bassi, selezionareTREBLEoBASSin Impostazioni audio e regolare il volume tra-6~+6 utilizzando i pulsantiSu/Giù.Una volta modificato il livello dei bassi, anche il livello del woofer verrà regolato di conseguenza.

Amplificatore vocale attivo (AVA)

• Analizza i rumori esterni in tempo reale mentre la soundbar è attiva per garantire la nitidezza dell'audio vocale.
  • Durante l'analisi non viene salvato nessun dato.
• Questa funzione non è supportata dal modello Q7**B.

Uso dei tasti nascosti (tasti con più di una funzione)

Tasto nascosto		Pagina di riferimento
Tasto del telecomando Funzione
WOOFER (su) Telecomando della TV acceso/spento (Standby) pagina 13
Su ID SET pagina 16
◎(Controllo suono)	EQUALIZZATORE 7 bande pagina 10

Specifiche di uscita per le diverse modalità effetti sonori

Effetto Ingresso		Uscita
		Con Subwoofer e altoparlante surround
Standard	2.0 canali 2.1 canali
	5.1 canali 5.1 canali / 7.1 canali (DTS)
	7.1 canali 7.1 canali
	Dolby Atmos®, DTS:X 7.1.4 canali
Surround	2.0 canali	9.1.4 canali
	5.1 canali	9.1.4 canali
	7.1 canali	9.1.4 canali
	Dolby Atmos®, DTS:X	9.1.4 canali
Game	2.0 canali	9.1.4 canali
	5.1 canali	9.1.4 canali
	7.1 canali	9.1.4 canali
	Dolby Atmos®, DTS:X	9.1.4 canali
Adaptive sound	2.0 canali	9.1.4 canali
	5.1 canali	9.1.4 canali
	7.1 canali	9.1.4 canali
	Dolby Atmos®, DTS:X	9.1.4 canali

Effetto Ingresso		Uscita
		Solo con subwoofer Con Subwoofer e altoparlante surround
Standard	2.0 canali 2.1 canali 2.1 canali
	5.1 canali 5.1 canali 5.1 canali / 7.1 canali (DTS)
	7.1 canali 5.1 canali 7.1 canali
	Dolby Atmos®, DTS:X 5.1.2 canali 7.1.4 canali
Surround	2.0 canali 5.1.2 canali 7.1.4 canali
	5.1 canali 5.1.2 canali 7.1.4 canali
	7.1 canali	5.1.2 canali 7.1.4 canali
	Dolby Atmos®, DTS:X 5.1.2 canali 7.1.4 canali
Game	2.0 canali 5.1.2 canali 7.1.4 canali
	5.1 canali 5.1.2 canali 7.1.4 canali
	7.1 canali	5.1.2 canali 7.1.4 canali
	Dolby Atmos®, DTS:X 5.1.2 canali 7,1.4 canali
Adaptive sound	2.0 canali 5.1.2 canali 7.1.4 canali
	5.1 canali 5.1.2 canali 7.1.4 canali
	7.1 canali	5.1.2 canali 7.1.4 canali
	Dolby Atmos®, DTS:X 5.1.2 canali 71.4 canali

Effetto Ingresso		Uscita
		Solo con subwoofer Con Subwoofer e altoparlante surround
Standard	2.0 canali 2.1 canali 2.1 canali
	5.1 canali 3.1 canali 5.1 canali
	Dolby Atmos®, DTS:X 3.1.2 canali	5.1.4 canali
Surround	2.0 canali 3.1.2 canali	5.1.4 canali
	5.1 canali 3.1.2 canali	5.1.4 canali
	Dolby Atmos®, DTS:X 3.1.2 canali	5.1.4 canali
Game	2.0 canali 3.1.2 canali	5.1.4 canali
	5.1 canali 3.1.2 canali	5.1.4 canali
	Dolby Atmos®, DTS:X 3.1.2 canali	5.1.4 canali
Adaptive sound	2.0 canali 3.1.2 canali	5.1.4 canali
	5.1 canali 3.1.2 canali	5.1.4 canali
	Dolby Atmos®, DTS:X 3.1.2 canali	5.1.4 canali

Gli altoparlanti surround non riprodurranno audio per l'uscita a 2 canali mentre la modalità Standard è attiva. Per abilitare l'audio per gli altoparlanti surround, impostare la modalità effetto su Surround.

Regolazione del volume della Soundbar tramite il telecomando del TV

Regolare il volume della Soundbar usando il telecomando della TV.

• Questa funzione può essere utilizzata soltanto con i telecomandi IR. I telecomandi Bluetooth, che richiedono l'associazione, non sono supportati.
  • Per utilizzare questa funzione, impostare l'altoparlante del TV su Altoparlante esterno.

• Questa funzione è supportata da questi produttori: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

• Spegnere la Soundbar.

• Spingere verso l'alto e tenere premuto il pulsante WOOFER per 5 secondi.

Ogni volta che si spinge verso l'alto e si tiene premuto per 5 secondi il pulsante WOOFER, la modalità cambia seguendo questo ordine: "OFF-TV REMOTE" (modalità predefinita), "SAMSUNG-TV REMOTE", "ALL-TV REMOTE".

Tasto del telecomando Display Stato
		(modalità predefinita)OFF-TV REMOTE	Disabilita il telecomando della TV.
		SAMSUNG-TV REMOTE	Abilita il telecomando IR di una TV Samsung.
		ALL-TV REMOTE	Abilita il telecomando IR di una TV di terze parti.

04 CONNESSIONE DELLA SOUNDBAR

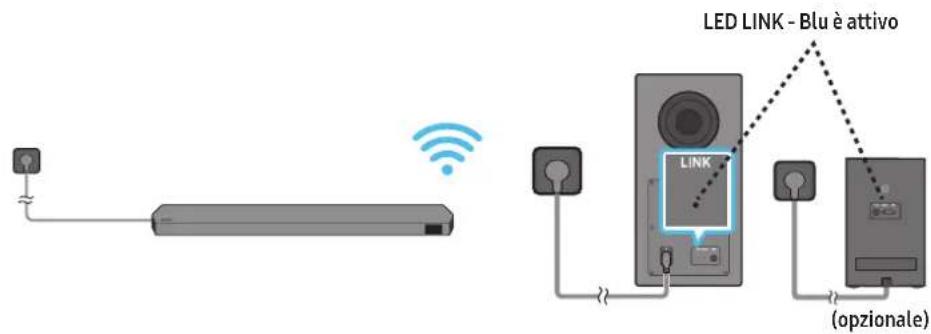

Collegamento del cavo di alimentazione e delle unità

Utilizzare il cavo di alimentazione per connettere il Subwoofer, gli altoparlanti surround e la Soundbar a una presa elettrica nell'ordine seguente:

- Per ulteriori informazioni sui requisiti di alimentazione elettrica e sul consumo di energia, vedere l'etichetta applicata al prodotto. (Etichetta: Parte posteriore dell'unità principale della Soundbar)

1. Collegare il cavo di alimentazione al subwoofer.

Cavo di alimentazione

Parte posteriore del subwoofer

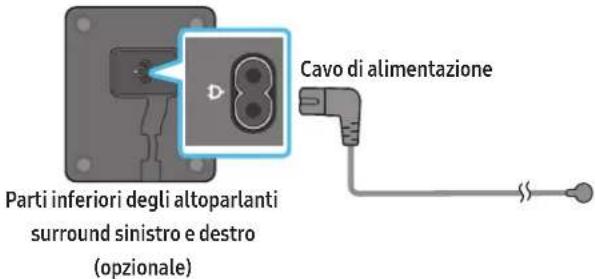

1. Connettere il cavo di alimentazione agli altoparlanti surround sinistro e destro. (opzionale)

Parti inferiori degli altoparlanti surround sinistro e destro (opzionale) Cavo di alimentazione

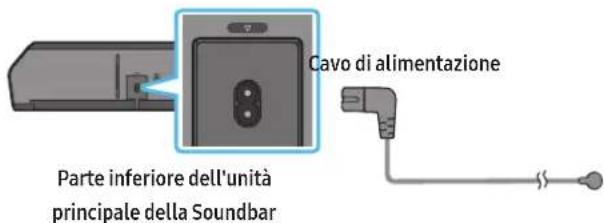

1. Collegare il cavo di alimentazione alla Soundbar.

Cavo di alimentazione Parte inferiore dell'unità principale della Soundbar

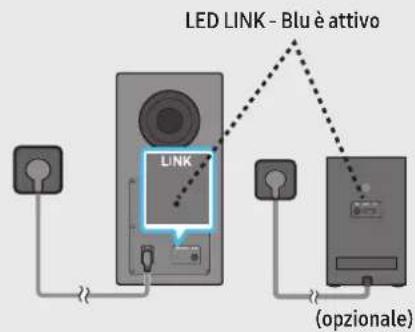

1. È possibile connettere l'alimentazione alla Soundbar, Subwoofer e agli altoparlanti surround. Il Subwoofer e gli altoparlanti surround vengono connessi automaticamente quando la Soundbar è attivata.

LED LINK - Blu è attivo LINK (opzionale)

NOTA

• È possibile connettere il Subwoofer e gli altoparlanti surround prima di connettersi alla Soundbar. Il Subwoofer e gli altoparlanti surround verranno connessi automaticamente quando si attiva la Soundbar.
• Se si disinserisce e si inserisce il cavo di alimentazione quando il prodotto è acceso, la Soundbar si accende automaticamente.
• Il sistema degli altoparlanti surround è supportato solo da alcuni modelli.

Layout altoparlante consigliato

TV Soundbar Subwoofer 0° 135° 135° 150° 150°

Altoparlante surround S Altoparlante surround D

ATTENZIONE

• Le antenne con ricezione wireless sono integrate nel Subwoofer wireless e negli altoparlanti surround. Tenere le unità lontane da acqua e umidità.
• Per un ascolto ottimale, assicurarsi che le aree intorno alle posizioni del Subwoofer wireless e degli altoparlanti surround siano libere da ostruzioni.

Modalità Altoparlante surround (solo HW-Q930B, HW-Q935B)

A seconda della posizione dell'altoparlante posteriore, potrebbe essere riprodotto un suono surround ottimale. Vedere l'illustrazione in basso per il posizionamento dell'altoparlante.

Per attivare questa modalità, selezionare la modalità Altoparlante surround usando il telecomando della Soundbar.

(Controllo suono) → Altoparlante surround → ▲Su)/ (Gd) → Fronte/Retro)

TV Soundbar Altoparlante surround S Altoparlante surround D

Posizionamento posteriore Posizionamento anteriore

NOTA

• Questa modalità è disponibile solo con i modelli Soundbar, incluso un altoparlante surround specifico.
• Nella modalità Altoparlante anteriore, posizionare gli altoparlanti anteriori verso di sé.
• La modalità Altoparlante posteriore è attiva per impostazione predefinita.

Prima di eseguire la procedura di collegamento manuale:

• Verificare che i cavi di alimentazione per la Soundbar e il Subwoofer o gli altoparlanti surround siano connessi in modo appropriato.
  • Assicurarsi che la Soundbar sia spenta.

• Spegnere l'unità principale della Soundbar.

• Tenere premuto ID SET nella parte posteriore del Subwoofer e gli altoparlanti surround per almeno 5 secondi.

• L'indicatore rosso sul retro di ciascun diffusore si spegne e l'indicatore blu lampeggia.

LINK STANDBY ID SET 5 Sec LINK La luce blu lampeggia rapidamente

Parte posteriore del subwoofer Parte posteriore del subwoofer

Parte posteriore degli altoparlanti surround sinistro e destro (opzionale)

1. Premere il pulsante Su sul telecomando per 5 secondi.

2. Il messaggio ID SET viene visualizzato brevemente sul display della Soundbar.

3. Al termine dell'operazione ID SET, la Soundbar si accenderà automaticamente.

1. Assicurarsi che il LED LINK emetta una luce blu fissa (collegamento completato).

LED LINK - Blu è attivo LINK (opzionale)

L'indicatore LED LINK smette di lampeggiare e si illumina di blu fisso quando viene stabilita una connessione tra la Soundbar e il Subwoofer wireless, altoparlanti surround.

Le luci dell'indicatore LED nella parte posteriore del Subwoofer e degli altoparlanti surround

LED Stato Descrizione Risoluzione
SubwooferAltoparlanti surround(solo alcuni modelli)	Acceso	Connessione stabilita correttamente(funzionamento normale)	-
	Lampeggiante Recupero della connessione		Assicurarsi che il cavo di alimentazione collegato all'unità principale della Soundbar sia inserito correttamente o attendere circa 5 minuti. Se il lampeggiamento persiste,provare a connettere manualmente il Subwoofer e gli altoparlanti surround. Vedere pagina 16.
SubwooferAltoparlanti surround(solo alcuni modelli)	Acceso	Standby (con l'unità principale della Soundbar spenta)	Assicurarsi che il cavo di alimentazione collegato all'unità principale della Soundbar sia inserito correttamente.
		Connessione non riuscita	Riconnettersi. Vedere le istruzioni per il collegamento manuale a pagina 16.
SubwooferAltoparlanti surround(solo alcuni modelli)	Lampeggiante Malfunzionamento		Vedere le informazioni di contatto relative al Centro assistenza Samsung riportate nel presente manuale.

NOTA

• Se l'unità principale è spenta, il Subwoofer wireless entrerà nella modalità standby e lo STANDBY LED sul retro del Subwoofer diventerà rosso dopo aver lampeggiato in blu per molte volte.
• Se nelle vicinanze della Soundbar si utilizza un dispositivo che si trova sulla sua stessa frequenza, le interferenze potrebbero causare interruzioni dell'audio.
• La distanza di trasmissione massima del segnale wireless dell'unità principale è di circa 10 metri, ma può variare a seconda dell'ambiente operativo. Se tra l'unità principale e il Subwoofer wireless è presente una parete metallica o in cemento armato, il sistema potrebbe non funzionare affatto poiché il segnale wireless non è in grado di attraversare il metallo.

- Il sistema degli altoparlanti surround è supportato solo da alcuni modelli.

ATTENZIONE

• Le antenne con ricezione wireless sono integrate nel Subwoofer wireless e negli altoparlanti surround. Tenere l'unità lontana da acqua e umidità.
- Per un ascolto ottimale, assicurarsi che l'area intorno al Subwoofer wireless e agli altoparlanti surround sia libera da ostruzioni.

Collegamento di un TV in grado di supportare HDMI ARC (Audio Return Channel)

ATTENZIONE

• Dopo aver collegato il cavo HDMI e il cavo ottico, il segnale HDMI viene ricevuto per primo.
  • Per collegare il cavo HDMI alla TV e alla Soundbar, assicurarsi di collegare i terminali contrassegnati ARC. In caso contrario, l'audio della TV non verrà emesso.
• Si consiglia di utilizzare un cavo High Speed HDMI Cable with Ethernet.

Collegare la porta HDMI IN (ARC/eARC) del TV. Cavo HDMI Collegamento alla porta HDMI TO TV (eARC/ARC) dell'unita principale della Soundbar. HDMI IN (ARC) Parte superiore della Soundbar Parte inferiore della Soundbar TV ARC Parte superiore della Soundbar TV ARC

1. Con la Soundbar e la TV spente, collegare il cavo HDMI come mostrato nella figura.
2. Accendere la Soundbar e la TV.
3. Il messaggio "TV ARC" viene visualizzato nella finestra di visualizzazione dell'unità principale della Soundbar che diffonde l'audio della TV.

- Se il TV non emette suoni, premere il pulsante ☐ (Multifunzione)/→ (Sorgente) sulla parte superiore della Soundbar oppure il pulsante → (Sorgente) sul telecomando perselezionare la modalità "D.IN". Lo schermo visualizza i messaggi "D.IN" e "TV ARC" in sequenza, quindi l'audio del TV viene riprodotto.

- Se si collega un TV in grado di supportare la funzione eARC, sul display viene visualizzata la scritta "eARC" e l'audio viene riprodotto.

- Per effettuare il collegamento con eARC, tale funzione deve essere impostata su On nel menu del TV. Per dettagli sull'impostazione, consultare il manuale utente del TV (ad es. TV Samsung: Pagina iniziale (n) → Menu → Impostazioni (♂) → Tutte le impostazioni (♂) → Suono → Impostazioni avanzate → Modalità HDMI-eARC (Auto))

- Se il messaggio "TV ARC" non viene visualizzato nella finestra di visualizzazione dell'unità principale della Soundbar, assicurarsi che il cavo HDMI sia stato collegato alla porta corretta.

- Utilizzare i tasti del volume sul telecomando della TV per regolare il volume della Soundbar.

NOTA

• Quando si connette una TV che supporta HDMI ARC (Audio Return Channel) alla Soundbar con un cavo HDMI, è possibile trasmettere i dati audio e video digitali senza collegare un cavo ottico separato.
• Se possibile, è consigliabile utilizzare un cavo HDMI senza anima. Se si utilizza un cavo HDMI con anima, utilizzarne uno di diametro inferiore a 14 mm.
• Questa funzione non è disponibile se il cavo HDMI non supporta ARC.
• Quando l'audio di una stazione è codificato in Dolby Digital e "Formato audio di uscita digitale" sulla TV è impostato su PCM, è consigliabile modificare l'impostazione in Dolby Digital. Dopo aver modificato l'impostazione sulla TV, la qualità dell'audio migliorerà sensibilmente. (Il menu della TV potrebbe utilizzare parole diverse per Dolby Digital e PCM a seconda del produttore della TV.)
  • I protocolli ARC/eARC supportano Dolby Atmos.
• Assicurarsi che il contenuto supporti il Dolby Atmos®.

Connessione tramite cavo ottico

Elenco di controllo propedeutico al collegamento

• Dopo aver collegato il cavo HDMI e il cavo ottico, il segnale HDMI viene ricevuto per primo.
• Se si utilizza un cavo ottico e i terminali sono dotati di coperture, assicurarsi di rimuovere le coperture.

1. Con la TV e la Soundbar spente, collegare la porta DIGITAL AUDIO IN (OPTICAL) sulla Soundbar e la porta di uscita OPTICAL sulla TV con il cavo ottico (non in dotazione), come mostrato nella figura.
2. Accendere la Soundbar e la TV.
3. Premere il pulsante Ⓧ(Multifunzione)/→(Sorgente) sulla parte superiore della Soundbar o il pulsante →(Sorgente) sul telecomando per selezionare la modalità "D.IN".
4. L'audio della TV viene diffuso dalla Soundbar.

Connessione tramite Bluetooth

Quando una TV Samsung viene connessa tramite Bluetooth, è possibile ascoltare l'audio stereo senza l'ingombro dei cavi.

• È possibile connettere una sola TV Samsung alla volta.
• È possibile connettere una TV Samsung che supporta il Bluetooth. Verificare le specifiche della TV.

La connessione iniziale

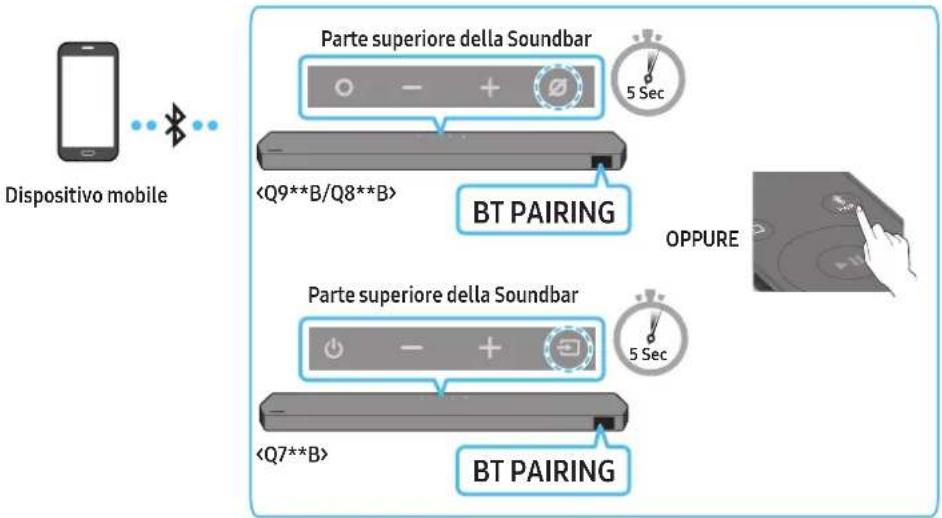

1. Premere il pulsante ✦PAIR sul telecomando della Soundbar per attivare la modalità "BT PAIRING".

(OPPURE) a. Premere il pulsante ○ (Multifunzione)/→ (Sorgente) sul pannello superiore e selezionare "BT".

In pochi secondi "BT" diventa automaticamente "BT PAIRING" o "BTREADY" se la connessione viene stabilita.

b. Quando "BT READY" viene visualizzato, tenere premuto il pulsante ☑ (Microfono On/Off)/→ (Sorgente) sul pannello superiore della Soundbar per più di 5 secondi per visualizzare "BT PAIRING".

1. Selezionare la modalità Bluetooth sulla TV Samsung.

(ad es. Pagina iniziale (n) → Menu → Impostazioni (s) → Tutte le impostazioni (s) → Suono → Uscita audio → Elenco altoparlanti Bluetooth → Soundbar Q***B (Bluetooth))

1. Selezionare "Soundbar Q***B" dall'elenco visualizzato sullo schermo del TV.

Nell'elenco dei dispositivi Bluetooth della TV è indicata una Soundbar disponibile con "Associazione richiesta" o "Associata". Per connettere una TV Samsung alla Soundbar, selezionare il messaggio, quindi stabilire una connessione.

- Dopo aver connesso la TV Samsung, sul display anteriore della Soundbar viene visualizzato [Nome TV] → "BT".

1. L'audio della TV Samsung viene ora emesso dalla Soundbar.

- Dopo averconnesso la Soundbar alla TV Samsung una prima volta, utilizzare la modalità "BT READY" per riconnetterla.

Se il dispositivo non si connette

• Se nell'elenco degli altoparlanti visualizzato sul TV Samsung è presente una Soundbar esistente (ad es. Soundbar Q***B), eliminarla.
• Ripetere i passaggi da 1 a 3.

Disconnessione della Soundbar dalla TV Samsung

Premere il pulsante ⚙ (Multifunzione)/→ (Sorgente) sulla parte superiore della Soundbar o il pulsante → (Sorgente) sul telecomando per selezionare una modalità diversa da "BT".

- La disconnessione richiede tempo perché la TV Samsung deve ricevere una risposta dalla Soundbar.

(Il tempo necessario potrebbe variare in base al modello di TV Samsung.)

• BT READY : In questa modalità, è possibile riconnettere qualsiasi TV o dispositivo mobile Samsung connesso in precedenza.
• BTPAIRING : In questa modalità, è possibile connettere un nuovo dispositivo alla Soundbar.
  (Premere il pulsante ✝PAIR sul telecomando della Soundbar oppure tenere premuto il pulsante Ⓞ(Microfono On/Off)/→(Sorgente) nella parte superiore della Soundbar per più di 5 secondi quando la Soundbar è in modalità "BT".)

Note sulla connessione Bluetooth

• Individuare un nuovo dispositivo nel raggio di copertura di 1 m da connettere tramite Bluetooth.
• Se viene richiesto un codice PIN quando si connette un dispositivo Bluetooth, inserire <0000>.
• La Soundbar si spegne automaticamente dopo 18 minuti nello stato Pronto.

• La Soundbar non esegue la connessione o la ricerca Bluetooth correttamente nelle situazioni seguenti:

• in presenza di un forte campo elettrico intorno alla Soundbar.

• quando più dispositivi Bluetooth sono associati contemporaneamente alla Soundbar.
• se il dispositivo Bluetooth è spento, non è presente o non funziona correttamente.

- I dispositivi elettronici possono causare interferenze radio. I dispositivi che generano onde elettromagnetiche come i forni a microonde, i dispositivi LAN wireless e così via devono essere tenuti lontano dall'unità principale della Soundbar.

Connessione tramite Wi-Fi

Elenco di controllo propedeutico al collegamento

• La connessione Wi-Fi è disponibile solo sulla TV Samsung.
• Controllare se il router wireless (Wi-Fi) è acceso e se il TV è connesso al router.
• Il TV e la Soundbar devono essere connessi alla stessa rete wireless (Wi-Fi).
• Se il router wireless (Wi-Fi) utilizza un canale DFS, non sarà possibile stabilire una connessione Wi-Fi tra il TV e la Soundbar. Per dettagli, contattare il provider di servizi Internet.
• Dal momento che i menu possono differire a seconda dell'anno di produzione, consultare il manuale del TV in uso.

• Per connettere il TV alla Soundbar tramite Wi-Fi, collegare prima la Soundbar al router wireless. Vedere pagina 29 per i dettagli su come stabilire una connessione Wi-Fi.

• Per ulteriori informazioni sulla connessione Wi-Fi alla Soundbar, vedere pagina 29, "Metodo 2. Connessione tramite Wi-Fi (rete wireless)".

• Cambiare la sorgente di ingresso della TV usando il menu Audio sulla Soundbar.

• TV Samsung rilasciati nel 2017 o negli anni successivi

Pagina iniziale (n) → Menu → Impostazioni (→ Tutte le impostazioni (Suono → Uscita audio → Soundbar Q***B (Wi-Fi))

NOTA

Il collegamento Wi-Fi Dolby Atmos è disponibile su alcuni TV Samsung e alcuni modelli di Soundbar.

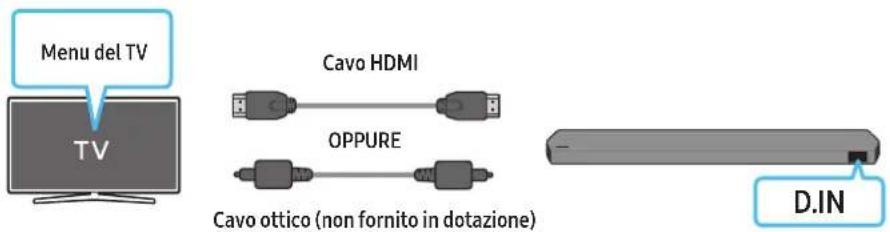

Utilizzo della funzione Q-Symphony

Per la funzione Q-Symphony, la Soundbar si sincronizza con un TV Samsung per emettere l'audio attraverso due dispositivi e ottenere un effetto surround ottimale. Quando la Soundbar è connessa, viene visualizzato il menu "TV+Soundbar" sotto il menu Uscita audio del TV. Selezionare il menu corrispondente.

Menu del TV Cavo HDMI OPPURE Cavo ottico (non fornito in dotazione) D.IN

- Esempio di menu del TV: TV + [AV] nome serie Soundbar (HDMI)

Menu del TV TV Wi-Fi Wi-Fi

- Esempio di menu del TV: Nome serie TV + [AV] Soundbar (Wi-Fi)

NOTA

• Può funzionare secondo il codec supportato dal TV.
• Questa funzione è supportata solo quando il cavo HDMI, il cavo ottico (non fornito in dotazione) o il Wi-Fi è collegato.
• Il messaggio visualizzato potrebbe variare a seconda del modello di TV.
  • Assicurarsi che la TV e la Soundbar siano collegate allo stesso routerwireless/alla stessa frequenza.
• Questa funzione è disponibile su alcuni TV Samsung e alcuni modelli di Soundbar.

Uso dell'audio Spacefit

Per qualità audio migliorata tramite l'analisi degli spazi di ascolto.

Metodo 1. Connessione tramite Soundbar

Per abilitare questa funzione, attivare la modalità Spacefit sound con il telecomando della Soundbar.

(○ (Controllo suono) → "Spacefit sound Off" → ▲ (Su) → "Spacefit sound On")

- Disponibile in tutte le modalità audio.

Metodo 2. Collegamento tramite TV

Per abilitare questa funzione, attivare la modalità Suono adattivo+ nel menu del TV Samsung

(Pagina iniziale ( ⓝ) → Menu → Impostazioni ( ⚙️) → Tutte le impostazioni ( ⚙️) → General → Impostazioni modalità intelligente → Suono adattivo+)

- La modalità audio della Soundbar verrà impostata automaticamente su Suono adattivo+ se si abilita la modalità Suono adattivo+ sul TV.

NOTA

- Questa funzione è disponibile quando la Soundbar è collegata a modelli di TV Samsung specifici.

- I modelli Q7**B supportano solo il metodo "Collegamento tramite TV".

06 CONNESSIONE DI UN DISPOSITIVO ESTERNO

Metodo 1. Connessione tramite cavo HDMI (compatibile con decodificazione e riproduzione Dolby Atmos/DTS:X)

Elenco di controllo propedeutico al collegamento

• Se l'opzione Audio secondario è presente tra le opzioni dell'uscita audio, assicurarsi che sia impostata su Off.
• Assicurarsi che il contenuto supporti il Dolby Atmos®/DTS:X.

Parte superiore della Soundbar HDMI Parte superiore della Soundbar Dispositivo esterno HDMI OUT Cavo HDMI HDMI HDMI TO TV (cARC/ARC) TV HDMI IN (ARC) Cavo HDMI Parte inferiore della Soundbar

1. Utilizzare un cavo HDMI per collegare la porta HDMI OUT del dispositivo esterno e la porta HDMI nella parte inferiore della Soundbar.
2. Utilizzare un cavo HDMI per collegare la porta HDMI IN del TV e la porta HDMI TO TV (eARC/ARC) nella parte inferiore della Soundbar.
3. Accendere la Soundbar, il TV e il dispositivo esterno.
4. Premere il pulsante Ⓧ (Multifunzione)/→ (Sorgente) sulla parte superiore della Soundbar o il pulsante → (Sorgente) sul telecomando per selezionare la modalità "HDMI".
5. Il display Soundbar indica che la modalità "HDMI" è al momento selezionata e che la Soundbar inizia a riprodurre l'audio.

NOTA

• Quando si usa Dolby Atmos®/DTS:X: Se la sorgente di ingresso è Dolby Atmos®/DTS:X, fare riferimento a "Specifiche di uscita per le diverse modalità effetti sonori" a pagina 11.
  Se è stata attivata la sorgente Dolby Atmos®, sul display anteriore viene visualizzata la scritta "DOLBY ATMOS".
• Se è stata attivata la sorgente DTS:X, sul display anteriore viene visualizzata la scritta "DTS:X".
• Configurazione di Dolby Atmos®/DTS:X sul player BD o su altri dispositivi

Aprire le opzioni relative all'uscita audio nel menu delle impostazioni del player BD o di un altro dispositivo e assicurarsi che l'opzione "Nessuna codifica" sia selezionata per Bitstream. Ad esempio, su un lettore BD Samsung, accedere al menu iniziale → Audio → Uscita digitale, quindi selezionare Bitstream (non elaborato).

Specifica segnali UHD supportata (3840 x 2160p)

Frequenza fotogrammi (fps)	Profondità colori RGB	4:4:4 YCbCr 4:4:4 YCbCr 4:2:2 YCbCr 4:2:0
<60	8 bit O	O	O	O
	10 bit	-	-	O
	12 bit	-	-	O
120	8 bit	-	-	-
	10 bit	-	-	-

• La specifica supportata può variare a seconda del dispositivo esterno connesso o delle condizioni di utilizzo.

Metodo 2. Connessione tramite cavo ottico

1. Utilizzare un cavo ottico (non fornito in dotazione) per collegare la porta DIGITAL AUDIO IN (OPTICAL) della Soundbar e la porta OPTICAL OUT del dispositivo esterno.
2. Accendere la Soundbar e il dispositivo esterno.
3. Per selezionare la modalità "D.IN" mode, premere il pulsante Ⓧ (Multifunzione)/→ (Sorgente) sulla parte superiore della Soundbaro il pulsante → (Sorgente) sul telecomando.
4. La Soundbar riprodurrà i suoni provenienti dal dispositivo esterno.

07 CONNESSIONE DI UN DISPOSITIVO MOBILE

Metodo 1. Connessione tramite Bluetooth

Quando un dispositivo mobile viene connesso tramite Bluetooth, è possibile ascoltare l'audio stereo senza l'ingombro dei cavi.

- Quando si connette un dispositivo Bluetooth associato con la Soundbar spenta, la Soundbar si accende automaticamente.

Dispositivo mobile Parte superiore della Soundbar BT PAIRING OPPURE Parte superiore della Soundbar BT PAIRING

La connessione iniziale

- Quando si connette un nuovo dispositivo Bluetooth, assicurarsi che si trovi nel raggio di copertura di 1 m.

1. Premere il pulsante ✝PAIR sul telecomando della Soundbar per attivare la modalità "BT PAIRING".

(OPPURE) a. Premere il pulsante ⚙ (Multifunzione)/→ (Sorgente) sul pannello superiore e selezionare "BT".

In pochi secondi "BT" diventa automaticamente "BT PAIRING" o "BT READY" se la connessione viene stabilita.

b. Quando "BT READY" viene visualizzato, tenere premuto il pulsante ☑ (Microfono On/Off)/→ (Sorgente) sul pannello superiore della Soundbar per più di 5 secondi per visualizzare "BT PAIRING".

1. Sul dispositivo, selezionare "SoundbarQ***B" dall'elenco visualizzato.

- Quando la Soundbar è connessa al dispositivo mobile, sul display anteriore viene visualizzato [Nome dispositivo mobile] → "BT".

1. Riprodurre i file musicali dal dispositivo connesso tramite Bluetooth attraverso la Soundbar.

- Dopo aver collegato la Soundbar al dispositivo mobile una prima volta, utilizzare la modalità "BT READY" per riconnettersi.

Se il dispositivo non si connette

- Se nell'elenco degli altoparlanti visualizzato sul dispositivo mobile è presente una Soundbar esistente (ad es. "Soundbar Q***B"), eliminarla.

- Ripetere i passaggi 1 e 2.

Qual è la differenza tra BT READY e BT PAIRING?

• BTREADY : In questa modalità, è possibile riconnettere qualsiasi TV o dispositivo mobile Samsung connesso in precedenza.
• BTPAIRING : In questa modalità, è possibile connettere un nuovo dispositivo alla Soundbar.

(Premere il pulsante ⚠ ASSOCIAZIONE sul telecomando della Soundbar oppure tenere premuto il pulsante Ⓞ(Microfono On/Off)/→(Sorgente) nella parte superiore della Soundbar per più di 5 secondi quando la Soundbar è in modalità "BT".)

Note sulla connessione Bluetooth

• Individuare un nuovo dispositivo nel raggio di copertura di 1 m da connettere tramite Bluetooth.
• Se viene richiesto un codice PIN quando si connette un dispositivo Bluetooth, inserire <0000>.
• La Soundbar si spegne automaticamente dopo 18 minuti nello stato Pronto.
• La Soundbar non esegue la connessione o la ricerca Bluetooth correttamente nelle situazioni seguenti:

- in presenza di un forte campo elettrico intorno alla Soundbar.

• quando più dispositivi Bluetooth sono associati contemporaneamente alla Soundbar.

• se il dispositivo Bluetooth è spento, non è presente o non funziona correttamente.

• I dispositivi elettronici possono causare interferenze radio. I dispositivi che generano onde elettromagnetiche come i forni a microonde, i dispositivi LAN wireless e così via devono essere tenuti lontano dall'unità principale della Soundbar.

• La Soundbar è in grado di supportare i dati SBC (44.1 kHz, 48 kHz).
• Collegare soltanto a un dispositivo Bluetooth in grado di supportare la funzione A2DP (AV).
  • Non è possibile collegare la Soundbar a un dispositivo Bluetooth in grado di supportare soltanto la funzione di vivavoce HF (Hands Free).
• Quando si collega la Soundbar a un dispositivo Bluetooth, posizionare i due dispositivi il più vicino possibile.
• Maggiore è la distanza tra la Soundbar e il dispositivo Bluetooth, peggiore sarà la qualità dell'audio. Il collegamento Bluetooth potrebbe interrompersi se i dispositivi non rientrano nel range di copertura.
• Il collegamento Bluetooth potrebbe non funzionare come previsto in aree con scarsa ricezione.

• Potrebbero verificarsi rumori o malfunzionamenti sul dispositivo Bluetooth nelle condizioni seguenti:

• Se il corpo entra in contatto con il trasmettitore di segnale sul dispositivo Bluetooth o sulla Soundbar.

• Negli angoli o in aree con ostacoli nelle vicinanze, come pareti o muri divisori, dove potrebbero verificarsi variazioni di corrente.
• Quando esposto a interferenze radio di altri prodotti che operano sugli stessi intervalli di frequenza, come apparecchiature mediche, forni a microonde e dispositivi LAN wireless.

• Ostacoli come porte e pareti possono comunque incidere sulla qualità dell'audio anche quando i dispositivi si trovano all'interno della portata effettiva.

• Tenere presente che non è possibile associare la Soundbar con altri dispositivi Bluetooth mentre l'opzione Bluetooth è in uso.

• Questo dispositivo wireless potrebbe causare interferenze elettriche durante il funzionamento.

Disconnessione del dispositivo Bluetooth dalla Soundbar

È possibile scollegare un dispositivo Bluetooth dalla Soundbar. Per le istruzioni, vedere il manuale utente del dispositivo Bluetooth.

• La Soundbar verrà scollegata.
- Quando la Soundbar è scollegata dal dispositivo Bluetooth, sul suo display anteriore verrà visualizzato il messaggio "BT DISCONNECTED".

Disconnessione della Soundbar dal dispositivo Bluetooth

Premere il pulsante ⚙ (Multifunzione)/→(Sorgente) sulla parte superiore della Soundbar o il pulsante →(Sorgente) sul telecomando per passare a una modalità diversa da "BT".

• La disconnessione richiede del tempo poiché il dispositivo Bluetooth deve ricevere una risposta dalla Soundbar (il tempo necessario può variare a seconda del dispositivo Bluetooth).
• Quando la Soundbar è scollegata dal dispositivo Bluetooth, sul suo display anteriore verrà visualizzato il messaggio "BT DISCONNECTED".

Metodo 2. Connessione tramite Wi-Fi (rete wireless)

Per connettere una Soundbar a un dispositivo mobile tramite una rete wireless (Wi-Fi), è necessario disporre dell'app SmartThings.

La connessione iniziale

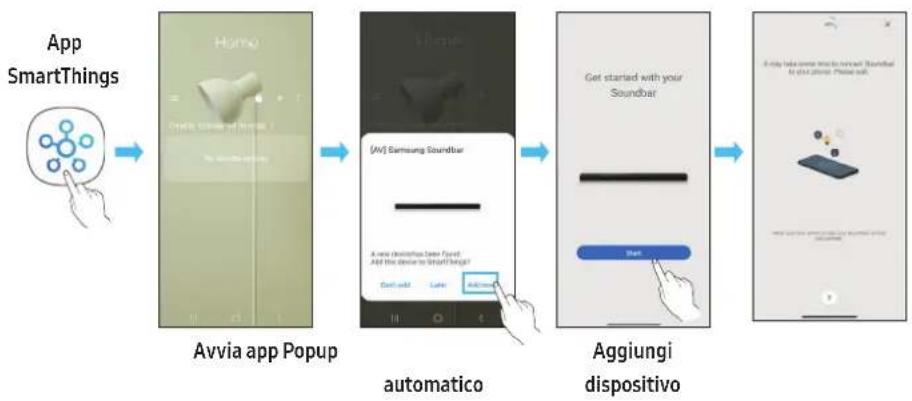

1. Installare e avviare l'app SmartThings dal dispositivo mobile (smartphone o tablet).

2. Sull'app, seguire le istruzioni per aggiungere la Soundbar.

3. Il popup automatico (seconda screenshot di seguito) potrebbe non essere visualizzato su alcuni dispositivi.
   Se la finestra popup non viene visualizzata, premere " + " sulla schermata Home. La Soundbar viene aggiunta all'app.
   • L'illustrazione in basso potrebbe variare a seconda della versione dell'app.

Utilizzo di Tap Sound

Tocca la Soundbar con il tuo dispositivo mobile per riprodurre il suono del contenuto sul dispositivo mobile tramite la Soundbar.

• A seconda del dispositivo mobile, questa funzione potrebbe non essere supportata.
• Questa funzione è disponibile solo con i dispositivi mobili Samsung con Android 8.1 o versione successiva.

1. Attivare la funzione Tap Sound sul dispositivo mobile.
2. Per i dettagli su come attivare la funzione, consultare "Impostazione della funzione Tap Sound" di seguito.

3. Toccare la Soundbar con il dispositivo mobile. Selezionare "Start now" nella finestra dei messaggi che viene visualizzata. Viene stabilita una connessione Bluetooth tra dispositivo mobile e Soundbar.

4. Riprodurre il suono dei contenuti sul dispositivo mobile attraverso la Soundbar.

5. Questa funzione consente di collegare un dispositivo mobile alla Soundbar tramite Bluetooth rilevando le vibrazioni che si verificano quando il dispositivo tocca la Soundbar.

6. Assicurarsi che il dispositivo mobile non tocchi un angolo appuntito della Soundbar. La Soundbar o il dispositivo mobile può graffiarsi o danneggiarsi.
7. Si consiglia di utilizzare una cover per il dispositivo mobile. Toccare leggermente l'ampia area nella parte superiore della Soundbar, senza esercitare una forza eccessiva.
8. Per usare questa funzione, aggiornare l'app SmartThings all'ultima versione. A seconda della versione dell'app, questa funzione potrebbe non essere supportata.

Impostazione della funzione Tap Sound

Usare l'app SmartThings per attivare la funzione Tap View, Tap Sound.

1. Eseguire l'app SmartThings sul dispositivo mobile.
2. Selezionare (≡→_) nella schermata dell'app SmartThings visualizzata sul dispositivo mobile.
3. Impostare "Tap View, Tap Sound" su Attivo per consentire il funzionamento della funzione quando un dispositivo mobile si avvicina alla Soundbar. La funzione è attivata.

NOTA

• Quando il dispositivo mobile è in modalità di risparmio energetico, la funzione Tap Sound non è in operazione.
• La funzione Tap Sound potrebbe non funzionare se ci sono dispositivi vicino alla Soundbar che causano interferenze radio come i dispositivi elettrici. Assicurarsi che i dispositivi che possono causare interferenze radio siano posizionati a una distanza sufficiente dalla Soundbar.

• Questa funzione potrebbe non essere disponibile in alcuni Paesi.
• Questa Soundbar Samsung supporta AirPlay 2 e richiede iOS 11.4 o versioni successive.

Con AirPlay 2 è possibile riprodurre in streaming musica, podcast e altro audio dai dispositivi Apple alla Soundbar Samsung.

- Assicurarsi che la Soundbar sia accesa e connessa alla stessa rete Wi-Fi del dispositivo Apple.

- Selezionare da un'app supportata da AirPlay o dal Centro di controllo su iPhone, iPad o Mac.

- Selezionare la Soundbar dall'elenco dei dispositivi disponibili per riprodurre l'audio corrente.

09 INSTALLAZIONE DEL SUPPORTO PER MONTAGGIO A PARETE

Precauzioni per l'installazione

• Installare solo su una parete verticale.
- Non installare in luoghi caratterizzati da temperature e/o umidità elevate.
- Verificare se la parete è sufficientemente solida per sostenere il peso del prodotto. In caso contrario, rinforzare la parete o scegliere un altro punto per il montaggio.
- Acquistare e utilizzare le viti e gli ancoraggi appropriati per il tipo di parete (cartongesso, ferro, legno e così via). Se possibile, fissare le viti ai montanti della parete.
- Acquistare viti di montaggio a parete in base al tipo e allo spessore della parete su cui si desidera montare la Soundbar.
- Diametro: M5
– Lunghezza: consigliati almeno 35 mm.
- Prima di installare la Soundbar sulla parete, collegare i cavi dall'unità ai dispositivi esterni.
- Prima di installare l'unità, assicurarsi che sia spenta e scollegata dall'alimentazione. In caso contrario, potrebbero verificarsi scosse elettriche.

Componenti del supporto per montaggio a parete

Guida per montaggio a parete x 2 x 2 (M4 x L10)

Rondella di fissaggio Vite

Supporto per montaggio a parete

1. Posizionare la guida per il montaggio a parete contro la superficie della parete.

2. La guida per il montaggio a parete deve essere a livello.

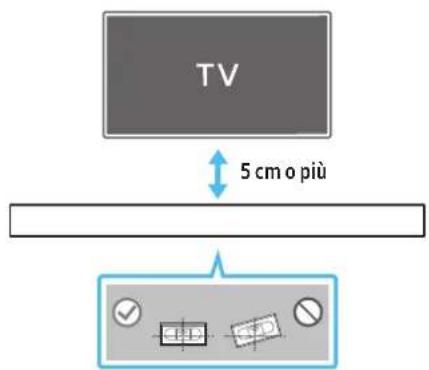

3. Installare la Soundbar almeno 5 cm sotto il TV se quest'ultimo è montato sulla parete.

TV 5 cm o più

1. Allineare la linea centrale della Guida per il montaggio a parete con il centro del TV (se si è deciso di montare la Soundbar sotto al TV) e fissare la guida per il montaggio a parete al muro con del nastro adesivo.

- Se la Soundbar non verrà montata sotto al TV, posizionare la linea centrale al centro della superficie di installazione.

A B a 100% 100mm b 100% 100mm Linea centrale A

1. Spingere la punta di una penna o di una matita nel centro dei disegni TIPO A su ciascuna estremità della Guida per segnare la posizione dei fori per le viti di montaggio e rimuovere la guida per il montaggio a parete.

A B ###-12 A A A STOCK Buses B A

1. Utilizzando il trapano con una punta delle giuste dimensioni, praticare un foro nella parete in corrispondenza di ciascun segno.

- Se i contrassegni non corrispondono alle posizioni delle viti prigioniere, accertarsi di inserire viti o tasselli adeguati nei fori prima di inserire le viti di montaggio. Se si utilizzano ancoraggi o tasselli, assicurarsi che i fori praticati siano sufficientemente grandi da accogliere gli ancoraggi o i tasselli utilizzati.

1. Far passare una vite (non fornita in dotazione) attraverso ciascuna rondella di fissaggio, quindi avvitare saldamente ciascuna vite in un apposito foro.

1. Installare le 2 staffe di montaggio a parete nell'orientamento corretto sulla parte inferiore della Soundbar utilizzando 2 viti.

- Durante il montaggio, assicurarsi che la parte di sostegno delle staffe di montaggio a parete si trovi dietro la parte posteriore della Soundbar.

Parte posteriore della Soundbar

Estremità destra della Soundbar

1. Installare la Soundbar con le staffe di montaggio a parete fissando tali staffe sulle viti di sostegno posizionate sulla parete.

1. Far scorrere la Soundbar verso il basso come mostrato di seguito per fare in modo che le staffe di montaggio a parete siano posizionate saldamente sulle viti di sostegno.

- Inserire le viti di sostegno nella parte larga (inferiore) delle staffe di montaggio a parete e far scivolare le staffe verso il basso perfare in modo che queste ultime siano posizionate saldamente sulle viti di sostegno.

Installazione a parete degli altoparlanti surround (solo alcuni modelli)

Puoi acquistare i supporti a parete separatamente per installare gli altoparlanti surround su una parete.

I supporti a parete non vengono venduti da Samsung Electronics.

Note per il montaggio a parete degli altoparlanti surround

• I supporti a parete dell'altoparlante surround devono essere in grado di supportare più di 8,0 kg.
  • Dimensioni foro: Inserto filettato 1/4 - 20 UNC

– Vite standard: 6,35 mm ø, passo 1,27 mm

- Lunghezza: 18 mm

- Quantità: sinistra 1 EA/destra 1 EA

• Verificare la resistenza della parete prima di installare le staffe per il montaggio a parete. Se la resistenza non è sufficiente, assicurarsi di rinforzare la parete prima di installarvi le Staffe per il montaggio a parete e i diffusori.
• Samsung non si assume la responsabilità di eventuali danni al prodotto a causa di un'installazione errata di quest'ultimo.
  • Non installare i diffusori di traverso o sottosopra.

10 INSTALLAZIONE DELLA SOUNDBAR DI FRONTE AL TV

Componente

x4

Gommino del piedino

Fissare il gommino del piedino nella parte superiore della Soundbar prima di collocarla in posizione sopra il piedistallo. Non dimenticare di montare i gommini dei piedini per fare in modo che i due dispositivi non poggino fuori dai bordi del piedistallo del TV. Fare riferimento alla seguente figura.

Gommino del piedino

Collocare la Soundbar sul piedistallo di una TV.

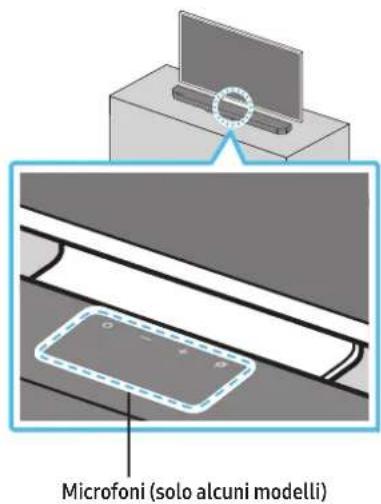

Microfoni (solo alcuni modelli)

Come illustrato nell'immagine, allineare il centro della Soundbar al centro del TV, quindi, prestando la massima attenzione, posizionare la Soundbar sul piedistallo del TV.

A questo punto, posizionare i microfoni (solo alcuni modelli) nella parte anteriore del piedistallo per non interferire con il riconoscimento vocale.

TV

Estremità destra della Soundbar

NOTA

• Assicurarsi che la Soundbar sia posizionata su una superficie piana e solida.
• Una distanza insufficiente dal TV potrebbe causare problemi acustici e di riconoscimento vocale.
• L'illustrazione in alto differisce a seconda del modello di telecomando.
• Questa funzione non è supportata dal modello Q7**B.

Aggiornamento automatico

Quando la Soundbar è connessa a Internet, gli aggiornamenti software avvengono automaticamente quando la Soundbar è spenta.

- Per utilizzare la funzione Auto Update (Aggiornamento automatico), la Soundbar deve essere connessa a Internet.

La connessione Wi-Fi alla Soundbar termina quando si disinserisce il cavo di alimentazione della Soundbar o l'alimentazione viene interrotta. Se l'alimentazione viene interrotta, quando viene ripristinata o si ricollega il cavo di alimentazione, accendere la Soundbar, quindi riconnetterla a Internet.

Aggiornamento USB

Parte inferiore della Soundbar S10-14

Samsung potrebbe in futuro rendere disponibili aggiornamenti per il firmware di sistema della Soundbar.

Quando è disponibile un aggiornamento, è possibile aggiornare la Soundbar connettendo l'unità USB che contiene il firmware di aggiornamento alla porta SERVICE della Soundbar.

1. Andare al sito Web Samsung (www.samsung.com) → cercare il nome del modello nell'opzione di menu dell'assistenza clienti.
2. Per ulteriori informazioni sull'aggiornamento, consultare la Guida all'aggiornamento.
3. Scaricare il file di aggiornamento (tipo USB).
4. Decomprimere il file per creare una cartella con il nome file.
5. Archiviare la cartella creata in un dispositivo USB, quindi collegarlo alla Soundbar.
6. Accendere la Soundbar. L'aggiornamento del prodotto viene avviato entro 3 minuti e viene visualizzato il messaggio "UPDATE".
7. Durante l'aggiornamento, non spegnere o rimuovere l'USB.
8. Se il messaggio "UPDATE" non viene visualizzato sul display, scollegare e ricollegare il cavo di alimentazione alla Soundbar.
9. Se la versione più recente è già installata, l'aggiornamento non verrà effettuato.
10. A seconda del tipo di USB, l'aggiornamento potrebbe non essere supportato.

Inizializzazione

Parte superiore della Soundbar

- + INIT

Con la Soundbar accesa, premere i pulsanti (Volume) sul corpo in contemporanea per almeno 5 secondi. Viene visualizzato il messaggio "INIT" sul display e la Soundbar viene inizializzata.

ATTENZIONE

- Verranno inizializzate tutte le impostazioni della Soundbar. Assicurarsi di eseguire questa procedura soltanto se l'inizializzazione è necessaria.

12 RISOLUZIONE DEI PROBLEMI

Prima di richiedere assistenza, verificare quanto segue.

La Soundbar non si accende.

- Assicurarsi che il cavo di alimentazione della Soundbar sia inserita correttamente nella presa.

La Soundbar funziona in modo non regolare.

• Disinserire e reinserire il cavo di alimentazione.
• Spegnere e riaccendere il dispositivo esterno e riprovare.
• In assenza di segnale, la Soundbar si spegne automaticamente dopo un certo periodo di tempo. Accendere la Soundbar. (Vedere pagina 9.)

Il telecomando non funziona

• Puntare il telecomando direttamente sulla Soundbar.
• Sostituire le batterie.

L'indicatore sulla Soundbar si accende in rosso fisso.

- Il microfono è spento. Accendere il microfono. (Vedere pagina 7.)

L'audio non viene diffuso dalla soundbar.

• Il volume della Soundbar è troppo basso o azzerato. Regolare il volume.
• Quando è connesso un dispositivo esterno (STB, dispositivo Bluetooth, dispositivo mobile e così via), regolare il volume del dispositivo esterno.
• Per l'uscita audio della TV, selezionare Soundbar. (TV Samsung: Pagina iniziale (→Menu → Impostazioni ( )) Tutte le impostazioni (→Suono → Uscita audio → Selezionare Soundbar)
• Il collegamento del cavo alla Soundbar non può essere allentato. Rimuovere il cavo e ricollegarlo.
• Rimuovere completamente il cavo di alimentazione, ricollegarlo e accendere il prodotto.
• Inizializzare il prodotto e riprovare. (Vedere pagina 35.)

Il suono non viene attivato dal subwoofer o dagli altoparlanti posteriori.

• Verificare che l'indicatore LED nella parte posteriore del Subwoofer e degli altoparlanti surround sia attivo e illuminato in blu. Riconnettere la Soundbar, il Subwoofer e gli altoparlanti surround se l'indicatore lampeggia in blu o diventa rosso. (Vedere pagina 16.)
• Potrebbe verificarsi un problema se è presente un ostacolo tra la Soundbar e il subwoofer. Spostare i dispositivi in un'area libera da ostacoli.
• Altri dispositivi che inviano segnali in radiofrequenza nelle vicinanze potrebbero interrompere il collegamento. Tenere lontano il diffusore da questi dispositivi.
• Rimuovere e ricollegare la spina di alimentazione.

Nel caso in cui vi siano effetti jitter, ritardi o rumori dal subwoofer e dagli altoparlanti surround

• Nel caso in cui vi siano oggetti tra la Soundbar e l'altoparlante subwoofer, questo potrebbe causare un problema. Riposizionare questi ultimi in un posto senza questo tipo di oggetto.
• Possono verificarsi effetti jitter o ritardi quando il subwoofer e l'altoparlante surround sono lontani dalla Soundbar. Posizionarli accanto alla Soundbar.
• Potrebbero verificarsi effetti di jitter o ritardi quando la Soundbar è posizionata accanto a uno strumento o a un dispositivo elettrico che possono causare interferenze radio. Posizionare la Soundbar lontano da questi dispositivi che possono causare interferenze radio. (Ad es.: router wireless)
• Modificare lo stato di connessione della rete TV da wireless a cablato.

Il volume del subwoofer è troppo basso

• Il volume originale del contenuto riprodotto potrebbe essere basso. Provare a regolare il livello del subwoofer. (Vedere pagina 10.)
• Avvicinare a sé il diffusore del subwoofer.

Se il TV non è collegato tramite HDMI TO TV (eARC/ARC) (DA HDMI A TV) (eARC/ARC)

• Assicurarsi che il cavo HDMI sia collegato correttamente al terminale ARC. (Vedere pagina 18.)
• La connessione potrebbe essere impedita da un dispositivo esterno connesso (set-top box, console per videogame e così via). Connettere direttamente la Soundbar.
• HDMI-CEC potrebbe non essere attivo sulla TV. Attivare CEC sul menu della TV. (TV Samsung: Pagina iniziale → Menu → Impostazioni (→ Tutte le impostazioni (→ Connessione → Gestione dispositivi esterni → Anynet+ (HDMI-CEC) ON)
• Per effettuare il collegamento con eARC, tale funzione deve essere impostata su On nel menu del TV. (TV Samsung: Pagina iniziale → Menu → Impostazioni (→ Tutte le impostazioni ( ) Suono → Impostazioni avanzate → Modalità HDMI-eARC (Auto))

L'audio non viene riprodotto quando il collegamento al TV viene effettuato nella modalità HDMI TO TV (eARC/ARC)

• Il dispositivo non è in grado di riprodurre il segnale di ingresso. Impostare l'uscita audio della TV su PCM o Dolby Digital. (Per una TV Samsung: Pagina iniziale (in) → Menu → Impostazioni (→ Tutte le impostazioni (→ Suono → Impostazioni avanzate → Formato di uscita audio digitale)

La Soundbar non si connette tramite Bluetooth.

• Quando si connette un nuovo dispositivo, impostare la connessione su "BT PAIRING". (Premere il pulsante ✝ PAIR sul telecomando oppure premere il pulsante ⏻ (Microfono On/Off)/→ (Sorgente) sul dispositivo per almeno 5 secondi).
• Se la Soundbar è collegata a un altro dispositivo, scollegarlo prima di cambiare dispositivo.
• Riconnetterlo dopo aver rimosso l'elenco degli altoparlanti Bluetooth sul dispositivo da connettere. (TV Samsung: Pagina iniziale (n) → Menu → Impostazioni (♂) → Tutte le impostazioni (♂) → Suono → Uscita audio → Elenco altoparlanti Bluetooth)
• Il collegamento automatico della TV potrebbe essere disabilitato. Mentre la Soundbar è nello stato "BT READY", tenere premuto il pulsante Sinistro sul telecomando della Soundbar per 5 secondi per selezionare ON-TV CONNECT. Se viene visualizzata la scritta OFF-TV CONNECT, tenere nuovamente premuto il pulsante Sinistro per 5 secondi per cambiare la selezione.
• Rimuovere e ricollegare la spina di alimentazione, quindi riprovare.
• Inizializzare il prodotto e riprovare. (Vedere pagina 35.)

Il suono si interrompe se connesso tramite Bluetooth.

• Alcuni dispositivi, ad es. microonde, router wireless ecc., possono causare interferenze radio se posizionati troppo vicino alla Soundbar.
• Se il dispositivo connesso tramite Bluetooth viene posizionato troppo lontano dalla Soundbar, l'audio potrebbe interrompersi. Avvicinare il dispositivo alla Soundbar.
• Se una parte del corpo entra in contatto con il trasmettitore Bluetooth o se il prodotto è installato su mobili di metallo, l'audio potrebbe interrompersi. Controllare l'ambiente di installazione e le condizioni d'uso.

La Soundbar non si connette al Wi-Fi.

• Verificare se il router wireless è acceso.
• Spegnere il router, riaccenderlo, quindi riprovare.
• La Soundbar non si connette se il segnale wireless è troppo debole. Provare ad avvicinare il router alla Soundbar o a eliminare eventuali ostacoli tra la Soundbar e il router, se possibile.
• Se il router wireless è nuovo, è necessario riconfigurare le impostazioni di rete del diffusore.

La Soundbar non si accende automaticamente con il TV.

- Quando si spegne la Soundbar mentre si guarda la TV, la sincronizzazione della potenza con la TV è disattivata. Spegnere la TV.

La funzione AVA (solo alcuni modelli) non è disponibile nei casi seguenti.

• La funzione AVA (solo alcuni modelli) non sarà disponibile con la funzione Q-symphony.
• La funzione AVA (solo alcuni modelli) non sarà disponibile se il microfono è spento.

Dopo aver collegato il TV alla Soundbar, ho cambiato la modalità Soundbar. Ma non viene emesso alcun suono dal TV.

• Collegando la Soundbar a un dispositivo mobile mentre la Soundbar è collegata al TV, questa emette l'audio dal dispositivo mobile mantenendo la connessione al TV. Quindi l'audio del TV non verrà emesso da nessun dispositivo.
• Scollegare il dispositivo mobile e l'audio del TV verrà nuovamente emesso dalla Soundbar.

13 LICENZA

Dolby

ATMOS

• Usa il tuo cellulare, tablet o computer come telecomando remoto per Spotify. Vai su spotify.com/connect per scoprire come
• Per il software Spotify soggetto a licenze di terzi vai su: https://www.spotify.com/connect/third-party-licenses.

Per inviare domande e richieste di informazioni sulle open source, contattare Samsung Open Source (http://opensource.samsung.com)

15 NOTE IMPORTANTI SUL SERVIZIO

• Le figure e le illustrazioni nel presente manuale utente sono fornite solo come riferimento e possono differire dall'aspetto effettivo del prodotto.
• Potrebbe venire addebitato un costo amministrativo nei seguenti casi:
  (a) l'utente richiede l'assistenza di un tecnico e non viene rilevato alcun difetto nel prodotto (ovvero, l'utente non ha letto il manuale utente). (b) l'utente porta l'unità in un centro di riparazione e non viene rilevato alcun difetto nel prodotto (ovvero, l'utente non ha letto il manuale utente).
• Prima della visita di un tecnico, l'utente viene informato dell'importo del costo amministrativo.

16 SPECIFICHE E GUIDA

Specifiche

Unità principale della Soundbar

Nome modello HW-Q930B / HW-Q935B
Peso 5,4 kg
Dimensioni (L x A x P) 1110,7 x 60,4 x 120,0 mm
Intervallo di temperatura di esercizio da +5 °C a +35 °C
Intervallo di umidità operativa 10 % ~ 75%
AMPLIFICATOREPotenza di uscita nominale (30 W x 3) + (20 W x 6) + (10 W x 3)
Formati di riproduzione supportati	Dolby 5.1ch / Dolby Digital Plus / Dolby TRUE HD / Dolby ATMOS / DTS 5.1ch / DTS HD / DTS-HD Master Audio / DTS:X / LPCM 8Ch
POTENZA DI USCITA DISPOSITIVO WIRELESSPotenza max trasmettitore Wi-Fi	100 mW a 2,4 GHz - 2,4835 GHz, 200 mW a 5,15 GHz - 5,25 GHz, 100 mW a 5,25 GHz - 5,35 GHz e 5,47 GHz - 5,725 GHz
POTENZA DI USCITA DISPOSITIVO WIRELESSPotenza max trasmettitore BT 100 mW a 2,4 GHz - 2,4835 GHz
POTENZA DI USCITA DISPOSITIVO WIRELESSPotenza max trasmettitore SRD 25 mW a 5,775 GHz - 5,875 GHz
Nome modello HW-Q800B / HW-Q810B
Peso 5,1 kg
Dimensioni (L x A x P) 1110,7 x 60,4 x 120,0 mm
Intervallo di temperatura di esercizio da +5 °C a +35 °C
Intervallo di umidità operativa 10 % ~ 75%
AMPLIFICATOREPotenza di uscita nominale (30 W × 3) + (20 W x 4) + (10 W x 3)
Formati di riproduzione supportati	Dolby 5.1ch / Dolby Digital Plus / Dolby TRUE HD / Dolby ATMOS / DTS 5.1ch / DTS HD / DTS-HD Master Audio / DTS:X / LPCM 8Ch
POTENZA DI USCITA DISPOSITIVO WIRELESSPotenza max trasmettitore Wi-Fi	100 mW a 2,4 GHz - 2,4835 GHz, 200 mW a 5,15 GHz - 5,25 GHz, 100 mW a 5,25 GHz - 5,35 GHz e 5,47 GHz - 5,725 GHz
POTENZA DI USCITA DISPOSITIVO WIRELESSPotenza max trasmetittore BT 100 mW a 2,4 GHz - 2,4835 GHz
POTENZA DI USCITA DISPOSITIVO WIRELESSPotenza max trasmettitore SRD 25 mW a 5,775 GHz - 5,875 GHz
Nome modello HW-Q700B / HW-Q710B
Peso 4,8 kg
Dimensioni (L x A x P) 1110,7 x 60,4 x 120,0 mm
Intervallo di temperatura di esercizio da +5 °C a +35 °C
Intervallo di umidità operativa 10 % ~ 75%
AMPLIFICATOREPotenza di uscita nominale (30 Wx 3) + (20 Wx 2) + (10 Wx 3)
Formati di riproduzione supportati	Dolby 5.1ch / Dolby Digital Plus / Dolby TRUE HD / Dolby ATMOS / DTS 5.1ch / DTS HD / DTS-HD Master Audio / DTS:X / LPCM 8Ch
POTENZA DI USCITA DISPOSITIVO WIRELESSPotenza max trasmettitore Wi-Fi	100 mW a 2,4 GHz – 2,4835 GHz, 200 mW a 5,15 GHz – 5,25 GHz,100 mW a 5,25 GHz – 5,35 GHz e 5,47 GHz – 5,725 GHz
POTENZA DI USCITA DISPOSITIVO WIRELESSPotenza max trasmettitore BT 100 mW a 2,4 GHz – 2,4835 GHz
POTENZA DI USCITA DISPOSITIVO WIRELESSPotenza max trasmettitore SRD 25 mW a 5,775 GHz – 5,875 GHz

Subwoofer

Nome subwoofer PS-WB96B
Peso 9,8 kg
Dimensioni (L x A x P) 210,0 x 403,0 x 403,0 mm
AMPLIFICATOREPotenza di uscita nominale 160 W
POTENZA DI USCITA DISPOSITIVO WIRELESSPotenza max trasmettitore SRD 25 mW a 5,775 GHz – 5,875 GHz

Nome subwoofer PS-WB75B
Peso 5,9 kg
Dimensioni (L x A x P) 205,0 x 353,0 x 302,0 mm
AMPLIFICATOREPotenza di uscita nominale 160 W
POTENZA DI USCITA DISPOSITIVO WIRELESSPotenza max trasmettitore SRD 25 mW a 5,775 GHz – 5,875 GHz

Altoparlante surround (solo alcuni modelli)

Nome SET di diffusori surround wireless PS-RB96B (SINISTRA/DESTRA)
Peso 3,1 kg
Dimensioni (L x A x P) 129,5 x 201,3 x 140,4 mm
AMPLIFICATOREPotenza di uscita nominale 140 W
POTENZA DI USCITA DISPOSITIVO WIRELESSPotenza max trasmettitore SRD 25 mW a 5,775 GHz – 5,875 GHz

NOTA

• Samsung Electronics Co., Ltd si riserva il diritto di modificare le specifiche senza preavviso.
• Il peso e le dimensioni sono approssimativi.

Precauzione: Se si attiva/disattiva il Wi-Fi, la Soundbar viene riavviata automaticamente.

Consumo di energia complessivo in standby (W) 7,5 W
Wi-FiMetodo di disattivazione della porta	Premere il pulsante CH LEVEL sul telecomando della Soundbar per 30 secondi per attivare/disattivare il Wi-Fi.
BluetoothMetodo di disattivazione della porta	Premere il pulsante TONE CONTROL sul telecomando della Soundbar per 30 secondi per attivare/disattivare il Bluetooth.

- Con la presente, Samsung dichiara che questa apparecchiatura radio è conforme alla Direttiva 2014/53/UE e ai relativi requisiti di legge del Regno Unito.

Il testo completo della dichiarazione di conformità è disponibile al seguente indirizzo:

http://www.samsung.com. Andare alla pagina Supporto e immettere il nome del modello.

L'uso di questa apparecchiatura è consentito in tutti i Paesi dell'UE e nel Regno Unito.

La funzione 5 GHz WLAN (Wi-Fi o SRD) di questa apparecchiatura può essere utilizzata solo in ambienti interni.

[Corretto smaltimento delle batterie del prodotto]

(Applicabile nei Paesi con sistemi di raccolta differenziata)

Il simbolo riportato sulla batteria o sulla sua documentazione o confezione indica che le batterie di questo prodotto non devono essere smaltite con altri rifiuti al termine del ciclo di vita. Dove raffigurati, i simboli chimici Hg, Cd o Pb indicano che la batteria contiene mercurio, cadmio o piombo in quantità superiori ai livelli di riferimento della direttiva CE 2006/66. Se le batterie non vengono smaltite correttamente, queste sostanze possono causare danni alla salute umana o all'ambiente.

Per proteggere le risorse naturali e favorire il riutilizzo dei materiali, separare le batterie dagli altri tipi di rifiuti e utilizzare il sistema di conferimento gratuito previsto nella propria area di residenza.

Corretto smaltimento del prodotto (rifiuti elettrici ed elettronici)

(Applicabile nei Paesi con sistemi di raccolta differenziata)

Il simbolo riportato sul prodotto, sugli accessori o sulla documentazione indica che il prodotto e i relativi accessori elettronici (quali caricabatterie, cuffia e cavo USB) non devono essere smaltiti con altri rifiuti al termine del ciclo di vita. Per evitare eventuali danni all'ambiente o alla salute causati dallo smaltimento dei rifiuti non corretto, si invita l'utente a separare il prodotto e i suddetti accessori da altri tipi di rifiuti, conferendoli ai soggetti autorizzati secondo le normative locali.

Gli utenti domestici, in alternativa alla gestione autonoma di cui sopra, potranno consegnare l'apparecchiatura che si desidera smaltire al rivenditore, al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente. Presso i rivenditori di prodotti elettronici con superficie di vendita di almeno 400m² è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25cm.

Gli utenti professionali (imprese e professionisti) sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto di acquisto. Questo prodotto e i relativi accessori elettronici non devono essere smaltiti unitamente ad altri rifiuti commerciali.

Per informazioni sugli impegni ambientali assunti da Samsung e gli obblighi normativi specifici del prodotto, ad es. REACH, WEEE, batterie, visitare la pagina http://www.samsung.com/it/aboutsamsung/sustainability/environment/our-commitment/data/

DROŠĪBAS INFORMĀCIJA

DROŠĪBAS BRĪDINĀJUMI

LAI SAMAZINATU ELEKTRISKAS STRAVAS TRIECIENA RISKU, NENOEMIET PÄRSEGU (VAI KORPUSA AIZMUGURI).

IERICES IEKŠPUSĚ NEATRODAS NEVIENA DETAŁA, KURAS APKOPE BŮTU JÄVEIC LIETOTĀJAM. UZTICIET APKOPI KVALIFICĒTIEM APKOPES SPECIĀLISTIEM.

1. Selezione o modo Bluetooth no televisor Samsung.

Effect Intrare		leşire
		Cu subwoofer și difuzoare surround
Standard	2.0 canale 2.1 canale
	5.1 canale 5.1 canale/7.1 canale (DTS)
	7.1 canale 7.1 canale
	Dolby Atmos®, DTS:X 7.1.4 canale
Surround	2.0 canale 9.1.4 canale
	5.1 canale 9.1.4 canale
	7.1 canale	9.1.4 canale
	Dolby Atmos®, DTS:X	9.1.4 canale
Game	2.0 canale 9.1.4 canale
	5.1 canale 9.1.4 canale
	7.1 canale	9.1.4 canale
	Dolby Atmos®, DTS:X	9.1.4 canale
Adaptive sound	2.0 canale 9.1.4 canale
	5.1 canale 9.1.4 canale
	7.1 canale	9.1.4 canale
	Dolby Atmos®, DTS:X	9.1.4 canale

Effect Intrare		Ieşire
		Doar cu subwoofer Cu subwoofer și difuzoare surround
Standard	2.0 canale 2.1 canale 2.1	canale
	5.1 canale 5.1 canale 5.1	canale/7.1 canale (DTS)
	7.1 canale 5.1 canale 7.1	canale
	Dolby Atmos®, DTS:X 5.1.2 canale 7.1.4 canale
Surround	2.0 canale 5.1.2 canale 7.1.4 canale
	5.1 canale 5.1.2 canale 7.1.4 canale
	7.1 canale	5.1.2 canale 7.1.4 canale
	Dolby Atmos®, DTS:X 5.1.2 canale 7.1.4 canale
Game	2.0 canale 5.1.2 canale 7.1.4 canale
	5.1 canale 5.1.2 canale 7.1.4 canale
	7.1 canale	5.1.2 canale 7.1.4 canale
	Dolby Atmos®, DTS:X 5.1.2 canale 7,1.4 canale
Adaptive sound	2.0 canale 5.1.2 canale 7.1.4 canale
	5.1 canale 5.1.2 canale 7.1.4 canale
	7.1 canale	5.1.2 canale 7.1.4 canale
	Dolby Atmos®, DTS:X 5.1.2 canale 7 .1.4 canale

Effect Intrare		Ieşire
		Doar cu subwoofer Cu subwoofer și difuzoare surround
Standard	2.0 canale 2.1 canale 2.1 canale
	5.1 canale 3.1 canale 5.1 canale
	Dolby Atmos®, DTS:X 3.1.2 canale	5.1.4 canale
Surround	2.0 canale 3.1.2 canale	5.1.4 canale
	5.1 canale 3.1.2 canale	5.1.4 canale
	Dolby Atmos®, DTS:X 3.1.2 canale	5.1.4 canale
Game	2.0 canale 3.1.2 canale	5.1.4 canale
	5.1 canale 3.1.2 canale	5.1.4 canale
	Dolby Atmos®, DTS:X 3.1.2 canale	5.1.4 canale
Adaptive sound	2.0 canale 3.1.2 canale	5.1.4 canale
	5.1 canale 3.1.2 canale	5.1.4 canale
	Dolby Atmos®, DTS:X 3.1.2 canale	5.1.4 canale
