MANUAL DE UTILIZARE HWQ935B SAMSUNG

Consultați tabelul de mai jos pentru o explicație a simbolurilor care pot apărea pe produsul dvs. Samsung.

	ATENȚIE
	RISC DE ELECTROCUTARE. A NU SE DESCHIDE.
	Acest simbol indică faptul că tensiunea din interior este ridicată. Orice fel de contact cu părțile interioare ale acestui produs este periculos.
	Acest simbol indică faptul că produsul este însoșit de documentație importantă privind utilizarea și întreținerea.
	Produs clasa II: Acest simbol indică faptul că nu este necesară legarea de siguranță la împământare.Dacă acest simbol nu este prezent pe un produs cu un cablu de alimentare, produsul TREBUIE să aibă o bună conexiune la împământare (masă).
	Tensiune CA: Tensiunea nominală marcată cu acest simbol este tensiune c.a.
	Tensiune c.c.: Tensiunea nominală marcată cu acest simbol este tensiune c.c.
	Atenție. Consultați Instrucțiunile de utilizare: Acest simbol îndrumă utilizatorul să consulte manualul de utilizare pentru mai multe informații legate de siguranță.

AVERTISMENT

- Pentru a reduce riscul de incendiu sau de electrocutare, nu expuneți acest aparat electrocasnic la ploaie sau umiditate.

ATENTIE

• PENTRU A PREVENI ELECTROCUTAREA, POTRIVITI PARTEA LATĂ A ȘTECĂRULUI ÎN SLOTUL MAI LAT ȘI INTRODUCETI PÂNĂ LA CAPĂT.
• Acest aparat trebuie să fie conectat în permanență la o priză de c.a. cu o conexiune de împământare, de protectie.
• Pentru a deconecta aparatul de la sursa de alimentare la rețea, ștecărul trebuie scos din priza de alimentare la rețea, astfel încât conectorul să rămână pregătit pentru funcționare.
• Nu expuneți aparatul la picurare sau stropire. Nu așezați pe aparat obiecte umplute cu lichide, cum ar fi vazele.
• Pentru a oprit complet aparatul, trebuie să scoateți ștecărul de alimentare din priza de perete. Prin urmare, ștecărul de alimentare trebuie să poată fi accesat ușor și rapid.

MĂSURI DE PRECAUTIE

1. Asigurați-vă că sursa de alimentare cu c.a. sau c.c. din locuința dvs. respectă cerințele energetice menționate pe eticheta de identificare situată pe partea inferioară a produsului. Instalați produsul pe orizontală, pe o bază adecvată (mobilă), lăsând suficient spațiu în jur pentru ventilare (7-10 cm). Asigurați-vă că sloturile de ventilare nu sunt acoperite. Nu plasați unitatea pe amplificatoare sau alte echipamente care se pot încinge. Această unitate este concepută pentru uz continuu. Pentru a opri complet unitatea, deconectați cablul de c.a. de la priza de perete. Dacă intenționați să nu utilizați unitatea pentru o perioadă mai lungă, deconectați o.
2. Deconectați cablul c.a. de la priza de perete în timpul furtunilor. Vârfurile de tensiune produse de fulgere ar putea deteriora unitatea.
3. Nu expuneți unitatea la lumina directă a soarelui sau la alte surse de căldură. Acest lucru poate cauza supraîncălzirea și defectarea unității.
4. Protejați aparatul de umiditate (de ex., vaze) sau de căldură excesivă (de ex., un șemineu) sau de echipamentele care creează câmpuri magnetice sau electrice puternice. În cazul în care unitatea funcționează în mod necorespunzător, deconectați cablul de alimentare de la priza de perete de c.a. Produsul nu este destinat uzului industrial. Acesta este conceput exclusiv pentru uz personal. În cazul în care produsul este depozitat la temperaturi scăzute, poate apărea condensul. Dacă transportați unitatea pe timp de iarnă, așteptați aproximativ 2 ore până când unitatea ajunge la temperatura camerei înainte de utilizare.
5. Bateria utilizată cu acest produs conține substanțe chimice dăunătoare mediului. Nu aruncați bateria la gunoiul menajer general. Nu expuneți bateria la căldură excesivă, la lumina directă a soarelui sau la foc. Nu scurtcircuitați, nu dezasamblați și nu supraîncălziți bateria.

ATENTIE : Pericol de explozie dacă bateria este înlocuită incorect. Înlocuiti numai cu același tip sau cu un tip echivalent.

CONTINUT

01 Verificarea componentelor 6

02 Prezentarea generală a produsului 7

Panoul superior al dispozitivului Soundbar....7

Panoul inferior al dispozitivului Soundbar....8

03 Folosirea telecomenzii Soundbar 9

Introducerea bateriilor înainte de utilizarea telecomenzii (2 baterii AAA)....9

Cum se utilizează telecomanda 9

Specificații ieșire pentru diferitele moduri de efect ale sunetului 11

Reglarea volumului dispozitivului Soundbar cu o telecomandă TV 13

04 Conectarea sistemului Soundbar 14

Conectarea unităților la o sursă de alimentare....14

- Dispunere recomandată a difuzoarelor 15

- Mod difuzor surround (numai cu HW-Q930B, HW-Q935B)....15

- Conectarea manuală a subwooferului și a difuzoarelor surround....16

- Luminile indicatoarelor LED de pe partea din spate a subwooferului și a difuzoarelor surround 17

05 Conectarea la un televizor 18

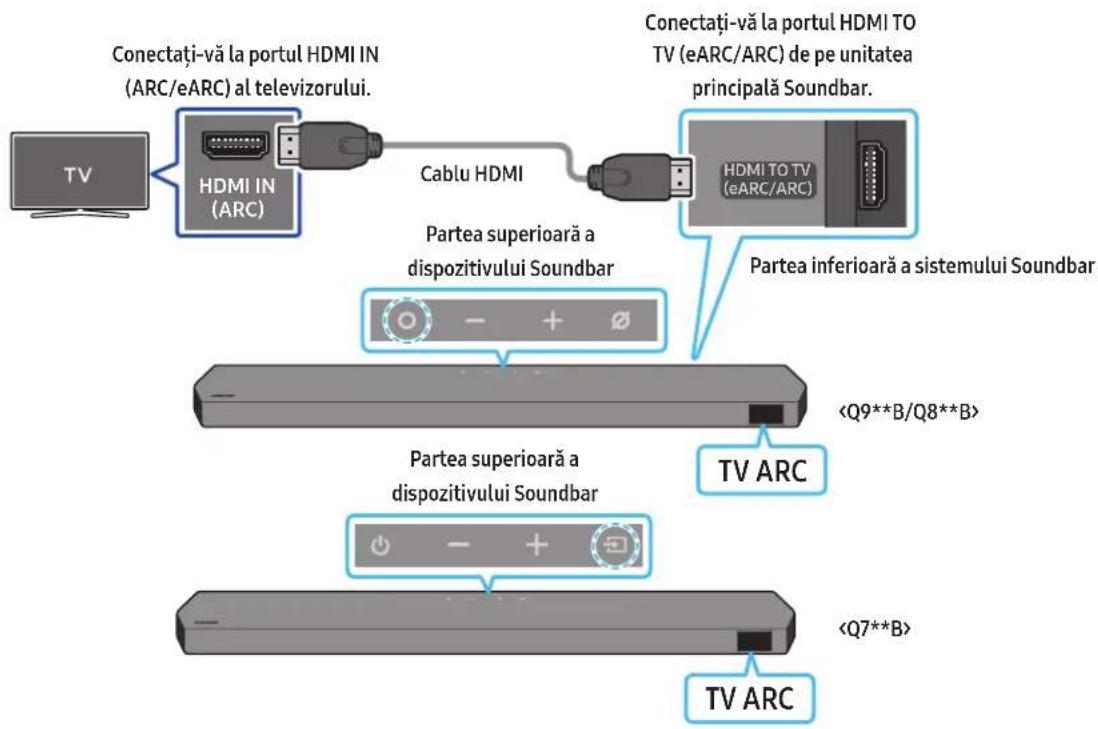

Conectarea unui TV care acceptă HDMI ARC (Audio Return Channel) 18

Conectarea cu un cablu optic....19

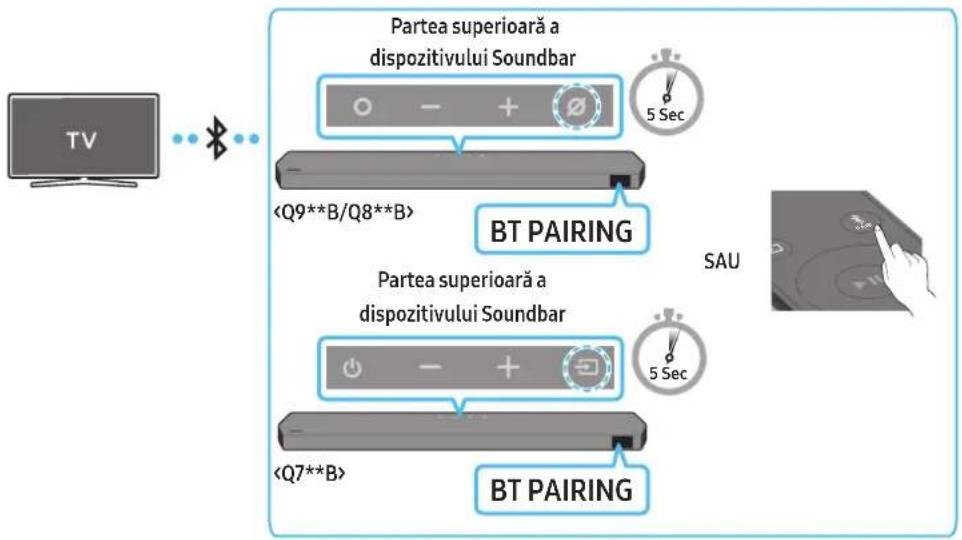

Conectarea prin Bluetooth....20

Conectarea prin Wi-Fi 22

Utilizarea functiei Q-Symphony 23

Utilizarea functiei Spacefit sound....24

06 Conectarea la un dispozitiv extern 25

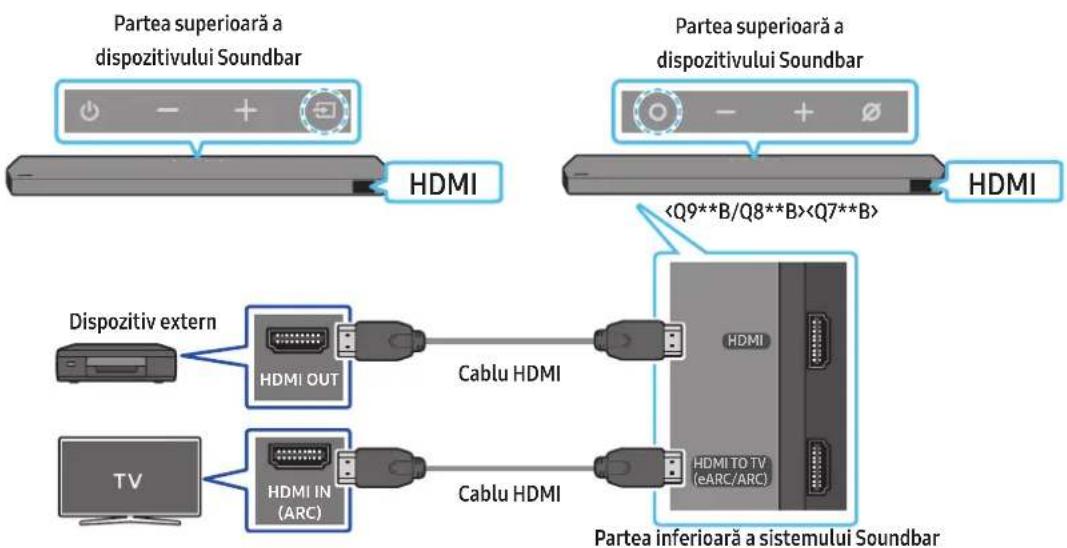

Metoda 1. Cum să vă conectați prin intermediul unui cablu HDMI (cu posibilitate de decodare și redare Dolby Atmos/DTS:X)....25

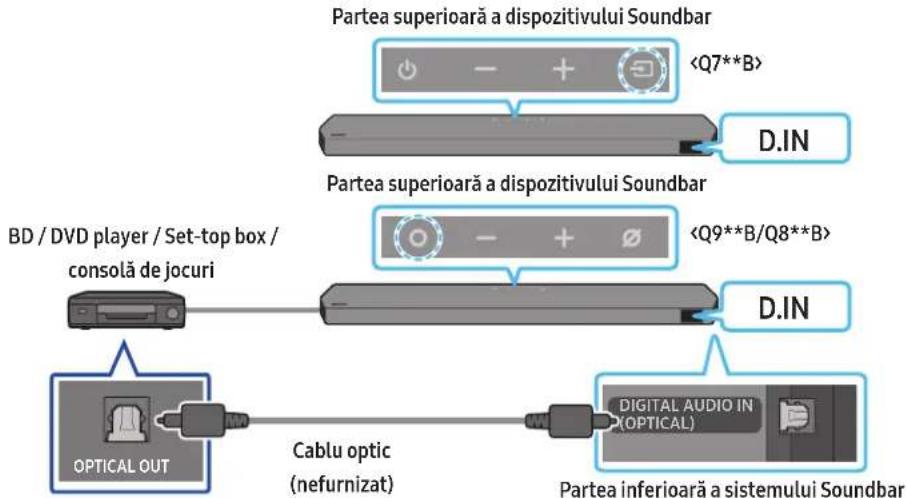

Metoda 2. Conectarea cu un cablu optic....26

07 Conectarea unui dispozitiv extern 27

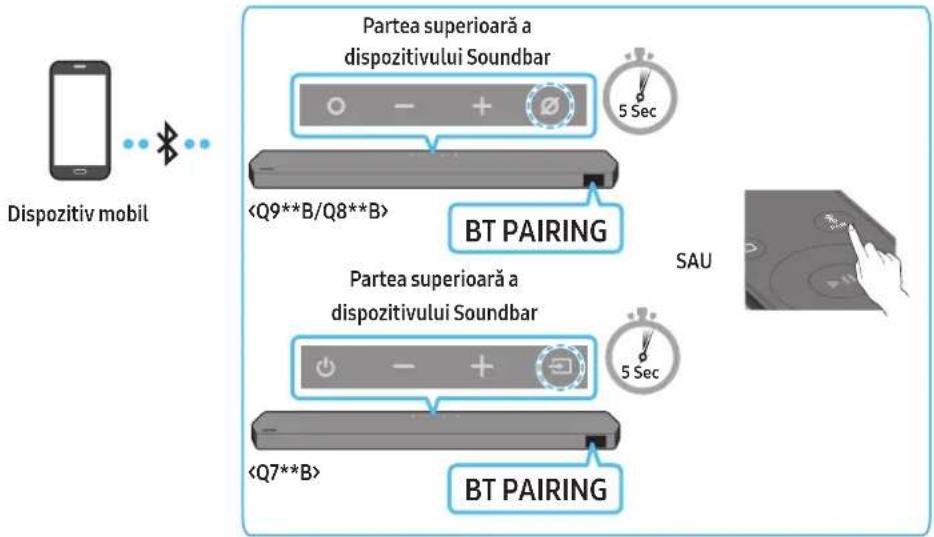

Metoda 1. Conectarea prin Bluetooth 27

Metoda 2. Conectarea prin Wi-Fi (rețea wireless) 29

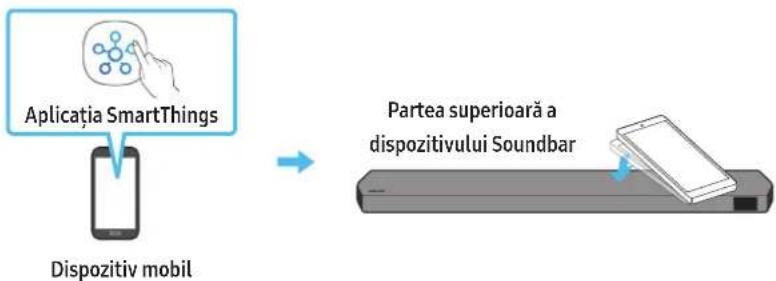

Utilizarea funcției Tap Sound....30

08 Conectarea prin Apple AirPlay 2 31

09 Montarea suportului de perete 32

Măsuri de siguranță privind instalarea....32

Componente pentru montarea pe perete....32

Instalarea difuzoarelorsurround pe un perete (numai pentru modelele aplicabile)....33

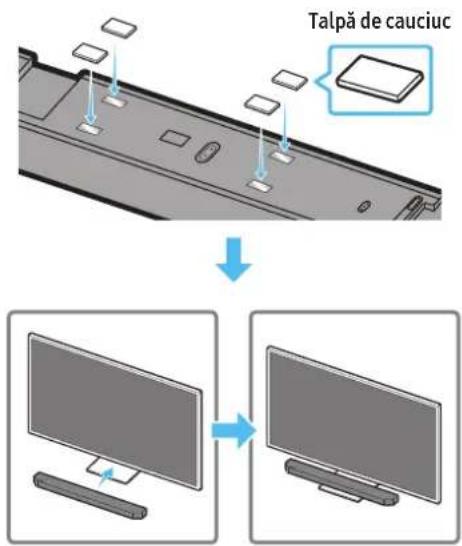

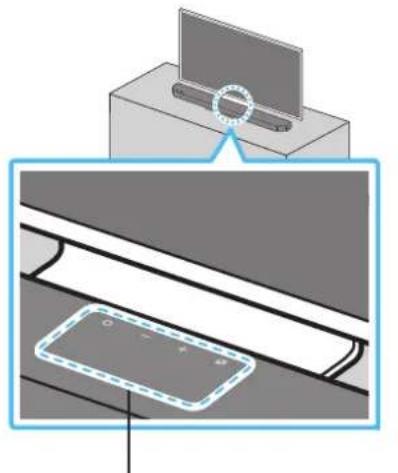

10 Instalarea sistemului Soundbar în fața televizorului 33

Componentă....33

11 Actualizare software 34

Actualizare automată 34

Actualizare USB....34

Initializare 35

12 Depanare 35

13 LICENȚĂ 37

14 Notă referitoare la licența pentru programe open source 37

15 Note importante despre serviciu 37

16 Specificații și ghid 38

Specificații....38

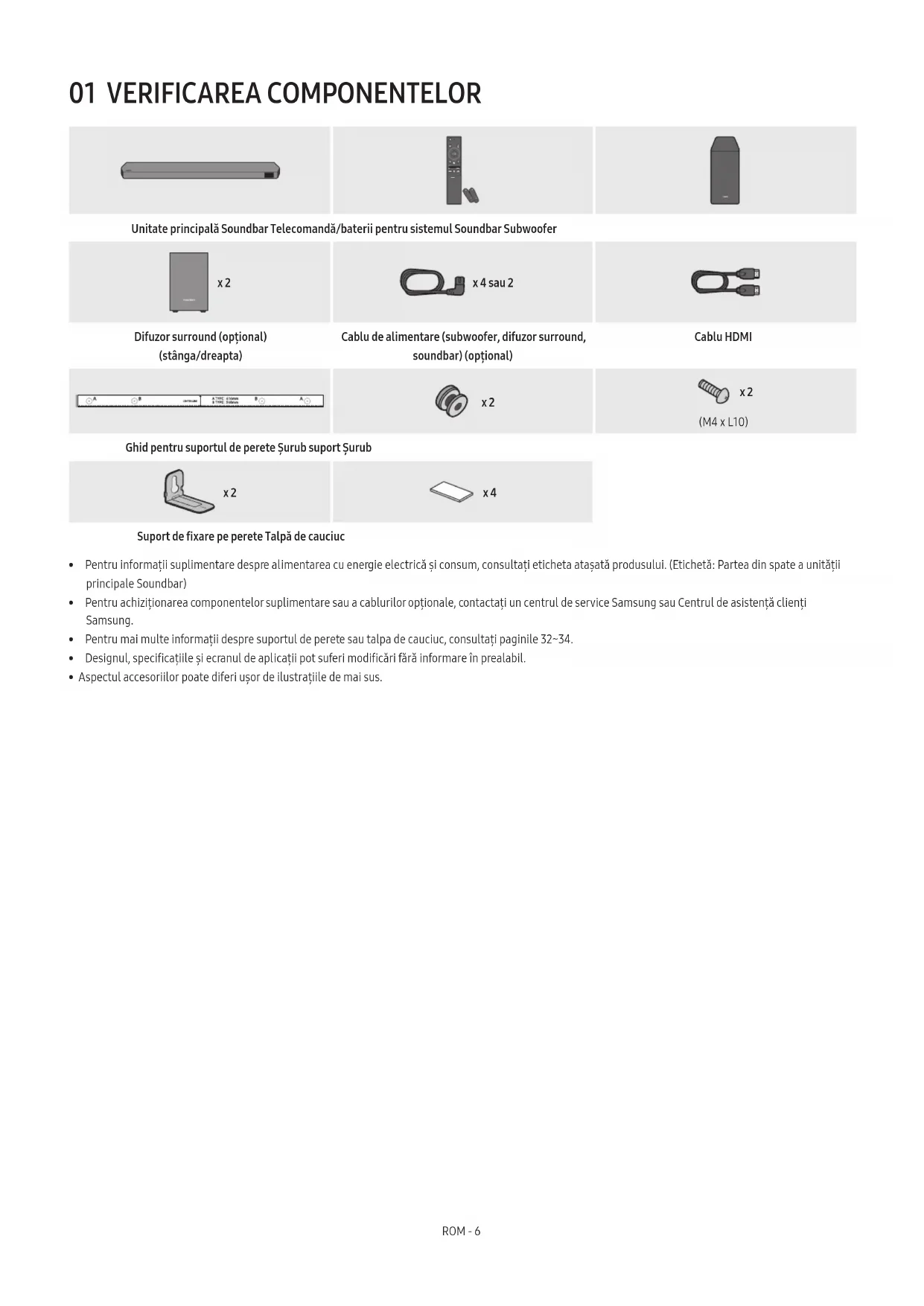

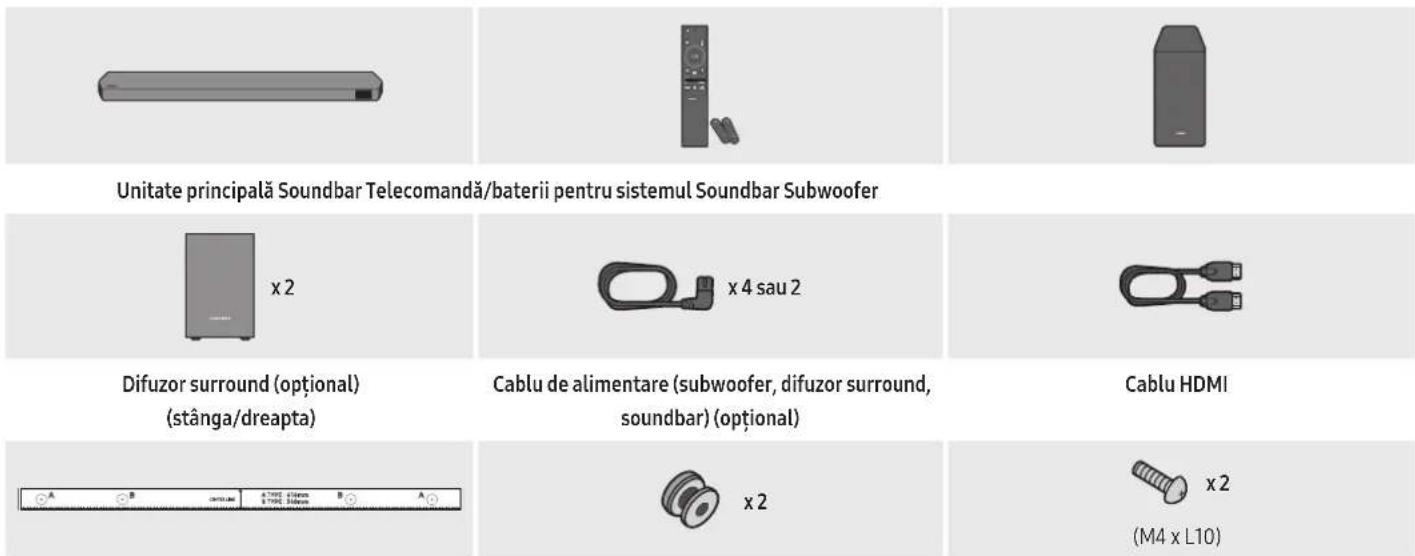

01 VERIFICAREA COMPONENTELOR

Unitate principală Soundbar Telecomandă/baterii pentru sistemul Soundbar Subwoofer x 2 x 4 sau 2 Difuzor surround (opțional) (stânga/dreapta) Cablu de alimentare (subwoofer, difuzor surround, soundbar) (opțional) Cablu HDMI x 2 x 2 (M4 x L10)

Ghid pentru suportul de perete Šurub suport Šurub

Suport de fixare pe perete Talpă de cauciuc

• Pentru informații suplimentare despre alimentarea cu energie electrică și consum, consultați eticheta atașată produsului. (Etichetă: Partea din spate a unității principale Soundbar)
• Pentru achiziționarea componentelor suplimentare sau a cablurilor opționale, contactați un centrul de service Samsung sau Centrul de asistență clienti Samsung.
• Pentru mai multe informații despre suportul de perete sau talpa de cauciuc, consultați paginile 32\~34.
• Designul, specificațiile și ecranul de aplicații pot suferi modificări fără informare în prealabil.
• Aspectul accesorilor poate diferi uşor de ilustrațiile de mai sus.

02 PREZENTAREA GENERALĂ A PRODUSULUI

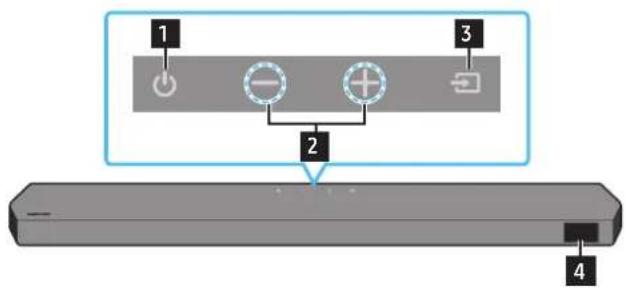

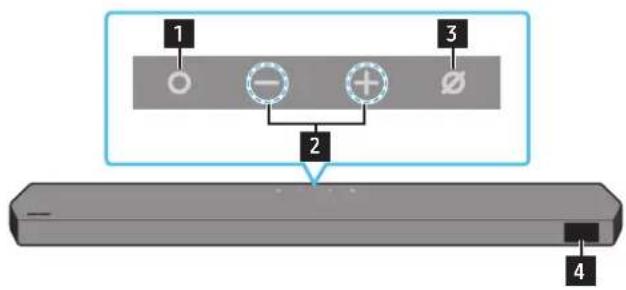

Panoul superior al dispozitivului Soundbar

1 2 3 4

1 2 3 4

HW-Q930B, HW-Q935B/HW-Q800B, HW-Q810B HW-Q700B, HW-Q710B

1	Butonul (Multifuncțional) (modelele Q9**B/Q8**B)În modul Stare de veghe, apăsați butonul (Multifuncțional) pentru a porni dispozitivul Soundbar.Apăsați butonul (Multifuncțional) pentru a schimba sursa de intrare.
1	Butonul Alimentare (modelul Q7**B)Pornește și oprește sistemul.
2	Butonul — + (Volum)Reglează volumul.
3	Butonul (Microfon pornit/oprit) (modelele Q9**B/Q8**B)Apăsați butonul pentru a porni sau a opri microfonul.
3	Butonul (Sursă) (modelul Q7**B)Apăsați butonul (Sursă) pentru a schimba sursa de intrare.
4	AfisajAfisează starea și modul curent ale produsului.D.IN → HDMI → Wi-Fi → BT

• Atunci când conectați cablul de c.a., butonul de alimentare va începe să funcționeze peste 4 până la 6 secunde.
• Atunci când porniți unitatea, va exista o întârziere de 4 până la 5 secunde înainte ca aceasta să emită sunete.
• Dacă auziți sunete atât de la TV, cât și de la Soundbar, accesați meniul Setări pentru sunetul televizorului și setați difuzoarele televizorului la Difuzor extern.

Panoul inferior al dispozitivului Soundbar

1 2 SERVICE 3 4 HDMI HDMI TO TV (WABC/ARC) 5 DIGITAL AUDIO IN (OPTICAL)

1	OWERConectați cablul de alimentare c.a. al dispozitivului Soundbar. (Consultați pagina 14)
2	SERVICEConectați un dispozitiv de stocare USB pentru a actualiza software-ul produsului.
3	DIGITAL AUDIO IN (OPTICAL)Conectați ieșirea (optică) digitală a unui dispozitiv extern. (Consultați pagina 26)
6	HDMIPermite intrarea simultană de semnale digitale video și audio prin intermediul unui cablu HDMI.Conectați la portul HDMI de ieșire al unui dispozitiv extern. (Consultați pagina 25)
7	HDMI TO TV (eARC/ARC)Conectați la mufa HDMI de pe un televizor TV. (Consultați pagina 18)

- Atunci când deconectați cablul de alimentare de la o priză de perete, trageti stecărul. Nu trageti de cablu.

- Nu conectați această unitate sau alte componente la o priză de c.a. înainte de finalizarea conexiunilor dintre componente.

03 FOLOSIREA TELECOMENZII SOUNDBAR

Introducerea bateriilor înainte de utilizarea telecomenzii (2 baterii AAA)

Glisați capacul din spate în direcția săgeții, până când iese complet. Introduceți două baterii AAA (1,5 V) orientate astfel încât polaritatea lor să fie corectă. Glisați capacul bateriei înapoi în poziție.

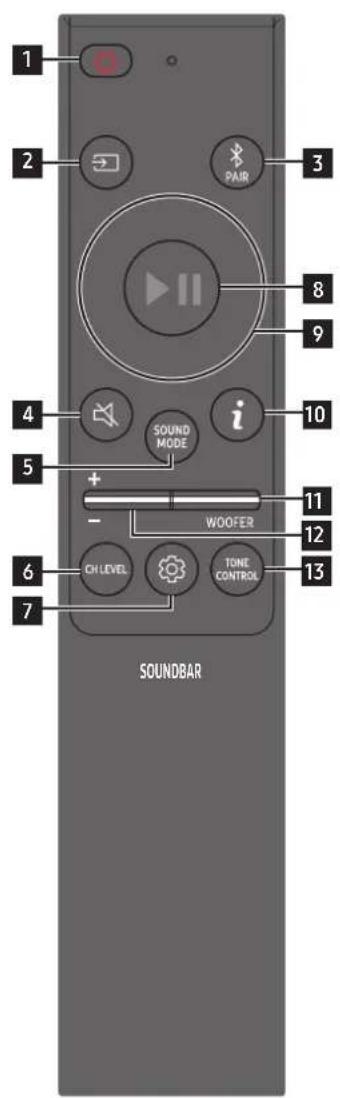

Cum se utilizează telecomanda

1 2 PAIR 3 8 9 4 i 10 5 + - WOOFER 11 12 6 OH LEVEL TONE CONTROL 13 7 SOUNDBAR

1	Alimentare	Pornește și oprește sistemul Soundbar.Functia Opriere automată alimentareUnitatea se oprește automat în următoarele situații:În modul D.IN/HDMI/Wi-Fi/BT, dacă nu primește semnal audio timp de 18 minute.
2	Sursă	Apăsați pentru a selecta o sursă conectată la Soundbar.
3	Bluetooth PAIR	Comutați sistemul Soundbar la modul de asociere Bluetooth. Apăsați butonul și așteptați ecranul să apară „BT PAIRING” pentru a vă conecta la un dispozitiv Bluetooth nou.
4	Dezactivare sunet	Apăsați butonul (Dezactivare sunet) pentru a dezactiva sunetul.Apăsați-l din nou pentru a-l reactiva.
5	SOUND MODE	Apăsând butonul, puteți selecta modul audio dorit, cum ar fi Surround, Game, Standard, Adaptive sound.StandardRedă sunetul original.SurroundFurnizează un sunet mai amplu decât cel standard.GameFurnizează un sunet stereoscopic pentru a vă cufunda în acțiune în timpul jocului.Adaptive soundAnalizează conținutul în timp real și furnizează în mod automat un câmp acustic optim pe baza caracteristicilor conținutului.
6	CH LEVEL	Apăsând butonul, puteți regla volumul fiecărui difuzor, cum ar fi Centre level, Side level, Wide level, Front Top level, Rearlevel și Reartop level.Pentru a controla volumul fiecărui difuzor, selectați Centre level, Side level, Wide level sau Front Top level din Setări de sunet, apoi reglați volumul între -6+și 6 folosind butoanele Sus/Jos.Dacă sunt conectate difuzoarele surround, selectați Rearlevel sau Reartop level, iar apoi utilizati butoanele Sus/Jos pentru a regla volumul între -6 și +6.Specificațiile CH LEVEL pot varia în funcție de modelul respectiv.

Control sunet

Apăsând butonul, puteți seta funcția audio, cum ar☐ Space☐t sound, AVA, Voice enhance mode, Night mode, Sync, Surround speaker mode, Virtual. Elementul dorit poate ☐ ajustat folosind butoanele Sus/Jos.· Funcțiile Space☐t sound și AVA nu sunt compatibile cu modelul Q7**B.· Voice enhance mode îmbunătățește audiția dialogurilor în llme și la televizor.· Night mode este optimizat pentru vizionarea în timpul nopții, având setările reglate pentru a reduce volumul, dar păstrând dialogul clar.· Țineți apăsat butonul (Control sunet) timp de aproximativ 5 secunde pentru a regla sunetul pentru îcare bandă de frecvență. Se pot selecta 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz și 10 kHz folosind butoanele Stânga/Dreapta, iar îcare se poate regla la o setare între -6 și +6 prin intermediul butoanelor Sus/Jos.(Asigurați-vă că ați setat modul sunetului în „Standard”.)· Dacă semnalul video de pe televizor și semnalul audio de la dispozitivul Soundbar nu sunt sincronizate, selectați Sync în Control sunet, iar apoi setați decalajul audio între 0 și 300 milisecunde cu ajutorul butoanelor Sus/Jos.· Optiunea Sync este disponibilă numai pentru anumite funcții.· Setările disponibile pentru Surround speaker mode sunt compatibile doar cu modelul Q9**B.· Funcția difuzorului Virtual poate ☐ ON/OFF utilizând butoanele Sus/Jos.

Puteți să redați sau să întrerupeți muzica apăsând butonul.

Redare/Pauză

Apăsați zonele indicate pentru a selecta Sus/Jos/Stânga/Dreapta.

Sus/Jos/Stânga/Dreapta	Apăsați Sus/Jos/Stânga/Dreapta pe buton pentru a selecta sau a seta funcții.
	• Omiterea melodiilorApăsați butonul Dreapta pentru a selecta ̄sierul muzical următor. Apăsați butonul Stânga pentru a selecta ̄sierul muzical anterior.
	• ID SETFolosiți această opțiune atunci când subwooferul sau difuzoarele surround nu sunt conectate sau necesită reconectare.Cât timp produsul este oprit, ̄tineți apăsat butonul Sus timp de 5 secunde pentru a efectua ID SET. (Consultați pagina 16.)
	Apăsați pentru a āșa informații despre funcția activă sau codecul disponibil.În modul BT, acesta āsează dispozitivul conectat (când asocierea este ̄nalizată) sau „BT ready” (când asocierea este necesară).
Informații

WOOFER LEVEL

Apăsați butonul în sus sau în jos pentru a regla nivelul wooferului (basului).

VOLUME

Apăsați butonul în sus sau în jos pentru a regla volumul.

- Dezactivare sunet

Apăsați butonul VOLUME pentru a dezactiva sunetul. Apăsați-l din nou pentru a-l reactiva.

Apăsând butonul, puteți regla volumul sunetelor înalte sau joase. Elementul dorit poate ☐ ajustat folosind butoanele Sus/Jos.

Această funcție este activată în modul sunetului, cu excepția modului Standard.

TONE CONTROL

• Pentru a controla volumul sunetelor înalte sau joase, selectați TREBLE sau BASS din Setări sunet, apoi reglați volumul între -6 și +6 utilizând butoanele Sus/Jos.
• După ce nivelul basului este modi‘cat, nivelul wooferului trebuie, de asemenea, reglat corespunzător.

• Analizează zgomotul extern în timp real în timp ce dispozitivul Soundbar redă sunete, astfel încât sunetul vocilor să poată fi auzit întotdeauna clar.
• Datele nu sunt salvate în timpul analizei.
• Această funcție nu este compatibilă cu modelul Q7**B.

Folosirea Butoanelor ascunse (Butoane cu mai multe funcții)

Buton ascuns		Pagină de referință
Buton telecomandă Functie
WOOFER (Sus)	Telecomandă TV activată/dezactivată (modul standby)	pagina 13
Sus ID SET pagina 16
(Control sunet)	Egalizator cu 7 benzi pagina 10

Specificații ieșire pentru diferitele moduri de efect ale sunetului

Difuzoarele Surround nu vor furniza sunet pe 2 canale de ieşire atunci când modul Standard este în curs de utilizare. Pentru a activa sunetul difuzoarelor surround, schimbați modul efectului în Surround.

Reglarea volumului dispozitivului Soundbar cu o telecomandă TV

Reglarea volumului sistemului Soundbar cu ajutorul telecomenzii televizorului.

• Această funcție poate fi utilizată doar cu telecomenzi IR. Telecomenzile cu Bluetooth (telecomenzi care necesită asociere) nu sunt acceptate.
• Pentru a utiliza această funcție, setați difuzoarele televizorului la Difuzoare externe.

• Producători care acceptă această funcție:
  Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

• Opriti sistemul Soundbar.

• Apăsați în sus și tineți apăsat pe butonul WOOFER timp de 5 secunde.

De fiecare dată când apăsați butonul WOOFER în sus și îl țineți apăsat timp de 5 secunde, modul va comuta în secvența: „OFF-TV REMOTE” (Modul implicit), „SAMSUNG-TV REMOTE”, „ALL-TV REMOTE”.

Buton telecomandă Afișaj Stare
		(Mod implicit)OFF-TV REMOTE	Dezactivați telecomanda televizorului.
		[855DSAMSUNG-TV REMOTE	Activați telecomanda IR a unui televizor Samsung.
		ALL-TV REMOTE	Activați telecomanda IR a unui televizor terț.

04 CONECTAREA SISTEMULUI SOUNDBAR

Conectarea unităților la o sursă de alimentare

Utilizați cablul de alimentare pentru a conecta subwooferul, difuzoarele surround și dispozitivul Soundbar la o priză electrică în următoarea ordine:

• Pentru informații suplimentare despre puterea necesară și consum, consultați eticheta atașată produsului. (Etichetă: Partea din spate a unității principale Soundbar)
• Conectați cablul de alimentare la subwoofer.

Cablu de alimentare

Spatele subwoofer-ului

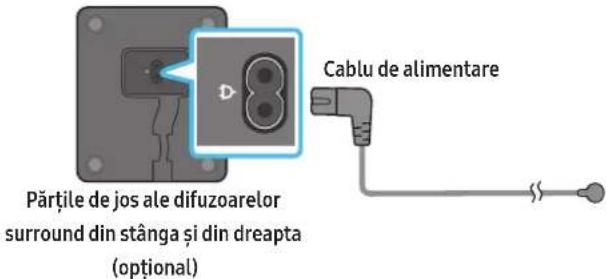

1. Conectați cablul de alimentare la difuzoarele surround din stânga și din dreapta. (optional)

Părțile de jos ale difuzoarelor surround din stânga și din dreapta (optional) Cablu de alimentare

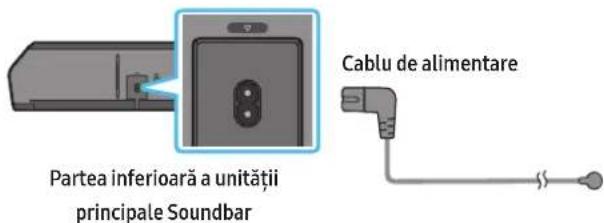

1. Conectați cablul de alimentare la dispozitivul Soundbar.

Partea inferioară a unității principale Soundbar Cablu de alimentare

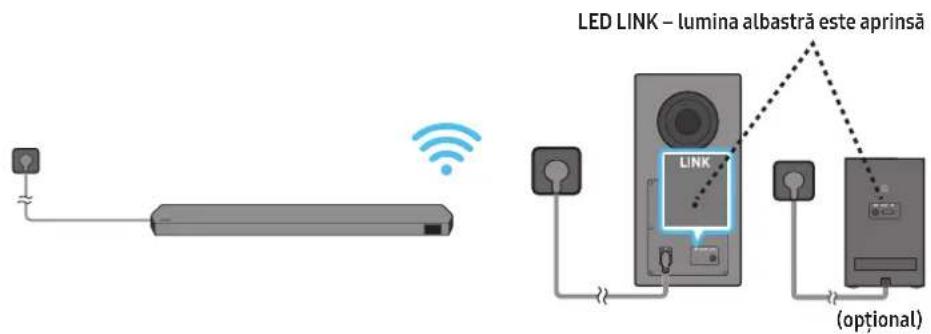

1. Conectați cablul de alimentare la dispozitivul Soundbar, la subwoofer și la difuzoarele surround. Subwooferul și difuzoarele surround sunt conectate automat în momentul în care este pornit dispozitivul Soundbar.

LED LINK – lumina albastră este aprinsă LINK LINK (optional)

NOTĂ

• Înainte de a conecta dispozitivul Soundbar, conectați subwooferul și difuzoarele surround la alimentare. Subwooferul și difuzoarele surround vor fi conectate automat în momentul în care porniți dispozitivul Soundbar.
• Dacă deconectați și reconectați cablul de alimentare când produsul este pornit, sistemul Soundbar se activează automat.
• Sistemul difuzorului surround este compatibil numai cu modelele aplicabile.

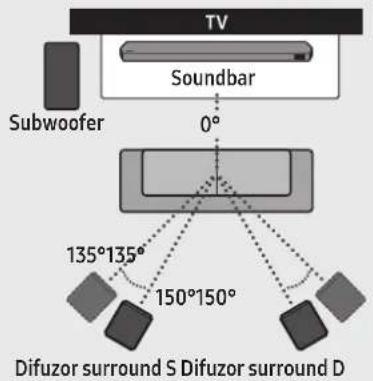

Dispunere recomandată a difuzoarelor

TV Soundbar 0° Subwoofer 135°135° 150°150° Difuzor surround S Difuzor surround D

ATENTIE

• Subwooferul și difuzoarele surround wireless au încorporate antene de recepție wireless. Tineți aceste unități departe de apă și umiditate.
• Pentru o performanță maximă la ascultare, asigurați-vă că în zonele din jurul locului în care se află subwooferul și difuzoarele surround nu există obstacole.

Mod difuzor surround (numai cu HW-Q930B, HW-Q935B)

Puteți beneficia de un sunet surround optim, în funcție de poziția difuzorului din spate. Consultați ilustrația de mai jos pentru poziționarea difuzorului. Pentru a activa acest mod, selectați Modul difuzor surround utilizând telecomanda dispozitivului Soundbar.

Pozitionarea difuzorului din spate Pozitionarea difuzorului din față

NOTĂ

• Acest mod este disponibil doar pentru modelele Soundbar, inclusiv pentru un anumit difuzor surround.
• În Modul difuzor față, poziționați difuzoarele din față spre dvs.
• Modul difuzor spate este activat în mod implicit.

Conectarea manuală a subwooferului și a difuzoarelor surround

Înainte de a realiza procedura de conectare manuală de mai jos:

• Verilcați dacă ați conectat în mod corespunzător cablurile dispozitivului Soundbar și pe cele ale subwooferului și ale difuzoarelor surround.

• Asigurati-vă că sistemul Soundbar este oprit.

• Opriti unitatea principală Soundbar.

• Mențineți apăsat ID SET pe partea din spate a subwooferului și a difuzoarelor surround timp de cel puțin 5 secunde.

- Indicatorul roșu din partea din spate a îecărui difuzor se stinge și începe să se aprindă intermitent indicatorul albastru.

5 Sec

Albastru intermitent rapid

Spatele subwoofer-ului Spatele subwoofer-ului

5 Sec

Albastru intermitent rapid

x 2

Părțile din spate ale difuzoarelor surround din stânga și din dreapta (opțional)

1. Apăsați butonul Sus de pe telecomandă timp de 5 secunde.

2. Mesajul ID SET apare pe așajul dispozitivului Soundbar pentru o perioadă scurtă, apoi dispare.

3. Dispozitivul Soundbar se va activa în mod automat atunci când acțiunea ID SET este înalizată.

5 Sec

ID SET

1. Verificați dacă indicatorul LINK LED luminează continuu albastru (conexiune înalizată).

LED LINK – lumina albastră este aprinsă

Atunci când se stabilește o conexiune între dispozitivul Soundbar, subwooferul wireless și difuzoarele surround, indicatorul LED LINK nu mai luminează intermitent, ci se aprinde albastru continuu.

(optional)

Luminile indicatoarelor LED de pe partea din spate a subwooferului și a difuzoarelor surround

LED Stare Descriere	Rezoluție
SubwooferDifuzoare surround(numai pentru modelele aplicabile)	Activat	Conectat cu succes (funcționare normală)	-
	Intermitent Recuperarea conexiunii		Verificați dacă este conectat corect cablul de alimentare atașat la unitatea Soundbar principală sau așteptați aproximativ 5 minute. Dacă lumina intermitentă persistă, încercați să conectați manual subwooferul și difuzoarele surround. Consultați pagina 16.
SubwooferDifuzoare surround(numai pentru modelele aplicabile)	Activat	Standby (cu unitatea principală Soundbar oprită)	Verificați dacă este conectat corect cablul de alimentare atașat la unitatea Soundbar principală.
		Conexiune eşuată	Conectați din nou. Consultați instrucțiunile privind conectarea manuală de la pagina 16.
SubwooferDifuzoare surround(numai pentru modelele aplicabile)	Intermitent Defecțiune		Consultați informațiile de contact ale Centrului de service Samsung din acest manual.

NOTĂ

• Dacă unitatea principală este oprită, subwooferul wireless va intra în modul Stare de veghe, iar LED-ul STANDBY de pe partea din spate a subwooferului se va aprinde în culoarea rosie după ce se aprinde intermitent în culoarea albastră de câteva ori.
• Dacă folositi un dispozitiv care utilizează aceeași frecvență ca dispozitivul Soundbar în apropierea acestuia, interferențele pot provoca întreruperi ale sunetului.
• Distanța maximă de transmisie a semnalului wireless al unității principale este de aproximativ 10 m, dar poate varia în funcție de mediul de operare. Dacă între unitatea principală și subwooferul wireless se află un perete din beton armat sau un perete metallic, este posibil ca sistemul să nu funcționeze deloc, deoarece semnalul wireless nu poate trece prin metal.
• Sistemul difuzorului surround este compatibil numai cu modelele aplicabile.

ATENTIE

• Subwooferul si difuzoarele surround wireless au încorporate antene de receptie wireless. Tineti unitatea departe de apă și umiditate.
• Pentru o performanță maximă la ascultare, asigurați-vă că în zona din jurul locului în care se află subwooferul și difuzoarele surround nu există obstacole.

05 CONECTAREA LA UN TELEVIZOR

Conectarea unui TV care acceptă HDMI ARC (Audio Return Channel)

ATENTIE

• Când sunt conectate atât cablul HDMI, cât și cablul optic, semnalul HDMI este primit primul.
• Pentru a conecta cablul HDMI între televizor și Soundbar, asigurați-vă că ați conectat terminalele marcate ARC. În caz contrar, este posibil ca sunetul televizorului să nu fie redat.
  • Cablul recomandat este High Speed HDMI Cable with Ethernet.

Conectați-vă la portul HDMI IN (ARC/eARC) al televizorului. Cable HDMI Conectați-vă la portul HDMI TO TV (eARC/ARC) de pe unitatea principală Soundbar. HDMI IN (ARC) Partea superioară a dispozitivului Soundbar HDMI TO TV (eARC/ARC) Partea inferioară a sistemului Soundbar TV ARC Partea superioară a dispozitivului Soundbar TV ARC

1. Cu sistemul Soundbar și televizorul oprite, conectați cablul HDMI, după cum este indicat în figură.
2. Porniti sistemul Soundbar și televizorul.

3. "TV ARC" apare pe afisajul unității principale Soundbar și acesta redă sunetul televizorului.

4. Când sunetul televizorului nu este redat, apăsați butonul (Multifunctional)/(Sursă) de pe partea superioară a dispozitivului Soundbar sau butonul (Sursă) de pe telecomandă pentru a selecta modul „D.IN”. Ecranul afișează „D.IN” și „TV ARC” succesiv și este redat sunetul televizorului.

5. Când conectați un televizor care acceptă funcția eARC, pe afișaj apare „eARC” și se aude sunetul.
6. Pentru conectarea cu eARC, funcția eARC din meniul TV trebuie setată la Activat. Pentru detalii despre setare, consultați manualul utilizatorului pentru televizor.

(de exemplu, televizor Samsung: Start ( ) → Meniu → Setări ( ) → Toate setările ( ) → Sunet → Expert Settings → HDMI-eARC Mode (Auto))

• Dacă „TV ARC” nu apare pe afișajul unității principale Soundbar, verificați dacă este conectat cablul HDMI la portul corect.
• Utilizați butoanele de volum de pe telecomanda televizorului pentru a controla volumul sistemului Soundbar.

NOTĂ

• Când conectați un televizor care acceptă HDMI ARC (Audio Return Channel) la Soundbar cu un cablu HDMI, puteți transmite datele digitale video și audio fără a conecta un cablu optic separat.
• Vă recomandăm să folosiți un cablu HDMI fără ferită (coreless), dacă se poate. Dacă folosiți un cablu HDMI cu ferită (cored), folosiți unul al cărui diametru este mai mic de 14 mm.
• Această funcție nu este disponibilă în cazul în care cablul HDMI nu suportă ARC.
• Când semnalul audio dintr-o difuzare este codat cu Dolby Digital și „Format audio digital de ieșire” de pe televizorul dvs. este setat la PCM, vă recomandăm să schimbați setarea la Dolby Digital. După ce modificați setarea televizorul dvs., veți avea o calitate mai bună a sunetului. (Meniul televizorului poate folosi cuvinte diferite pentru Dolby Digital și PCM în funcție de producător.)
• Protocoalele ARC/eARC sunt compatibile cu Dolby Atmos.
• Verificați dacă este compatibil conținutul cu Dolby Atmos®.

Conectarea cu un cablu optic

Lista de verificare înainte de conectare

• Când sunt conectate atât cablul HDMI, cât și cablul optic, semnalul HDMI este primit primul.
• Când utilizati un cablu optic și terminalele au capace, asigurati-vă că ați scos capacele.

1. Cu televizorul și sistemul Soundbar oprite, conectați portul DIGITAL AUDIO IN (OPTICAL) de pe Soundbar și portul de ieșire OPTICAL de pe televizor cu cablul optic (nefurnizat), după cum este indicat în figură.
2. Porniți sistemul Soundbar și televizorul.
3. Apăsați butonul (Multifuncțional)/→(Sursă) de pe partea superioară a dispozitivului Soundbar sau butonul →(Sursă) de pe telecomandă pentru a selecta modul „D.IN”.
4. Sunetul televizorului este redat prin Soundbar.

Conectarea prin Bluetooth

Când un televizor Samsung este conectat prin Bluetooth, puteți auzi sunetul stereo fără să vă faceți probleme de cabluri.

• Poate fi conectat un singur televizor Samsung.
• Poate fi conectat un televizor Samsung care acceptă Bluetooth. Verificați specificațiile televizorului dvs.

Prima conectare

1. Apăsați butonul ✝PAIR de pe telecomanda dispozitivului Soundbar pentru a intra în modul „BT PAIRING”.

(SAU) a. Apăsați butonul Ⓐ (Multifunctional)/→ (Sursă) de pe panoul superior și selectați „BT”.

„BT“ trece automat la „BT PAIRING“ în câteva secunde sau la „BT READY“ dacă există o înregistrare de conectare.

b. Atunci când apare „BT READY“, tineți apăsat butonul (Microfon pornit/oprit)/(Sursă) de pe panoul superior al dispozitivului Soundbar timp de peste 5 secunde pentru a afișa „BT PAIRING”.

1. Selectati modul Bluetooth de pe televizorul Samsung.

(De exemplu, Start (☐) → Meniu → Setări (☐) → Toate setările (☐) → Sunet → Ieșire sunet → Listă de difuzoare Bluetooth → Soundbar Q***B (Bluetooth))

1. Selectati „Soundbar Q***B” din lista care apare pe ecranul televizorului.

Un sistem Soundbar disponibil este indicat cu „Necesità asociere” sau „Asociat” în lista de dispositive Bluetooth a televizorului. Pentru a conecta televizorul Samsung la sistemul Soundbar, selectați mesajul și apoi stabiliti o conexiune.

- Când este conectat televizorul Samsung, [Nume televizor] → „BT” apare pe afişajul frontal al sistemului Soundbar.

1. Acum puteti auzi sunetul televizorului Samsung prin Soundbar.

- După ce conectați sistemul Soundbar prima dată la televizorul Samsung, folosiți modul „BT READY“ pentru reconectare.

În cazul în care dispozitivul nu se conectează

• Dacă aveți deja un dispozitiv Soundbar (de exemplu, Soundbar Q***B) în lista de difuzoare a televizorului Samsung, stergeti-l.
• Apoi repetați paşii de la 1 la 3.

Deconectarea sistemului Soundbar de la televizorul Samsung

Apăsați butonul (Multifuncțional)/→(Sursă) din partea de sus a dispozitivului Soundbar sau butonul →(Sursă) de pe telecomandă pentru a selecta alt mod decât „BT”.

- Deconectarea durează câteva momente, deoarece televizorul Samsung trebuie să primească un răspuns de la Soundbar. (Timpul necesar poate fi diferit, în funcție de modelul televizorului Samsung.)

• BTREADY : În acest mod, puteți reconecta orice televizor Samsung sau dispozitiv mobil conectat anterior.
• BTPAIRING : în acest mod, puteti conecta un dispozitiv nou la Soundbar.
  (Apăsați butonul ✝ PAIR de pe telecomandă sau țineți apăsat butonul ☎(Microfon pornit/oprit)/→(Sursă) de pe partea superioară a dispozitivului Soundbar timp de mai mult de 5 secunde în timp ce dispozitivul Soundbar este în modul „BT“.)

Note despre conexiunea Bluetooth

• Localizați un dispozitiv nou pe o rază de 1 metru pentru a-l conecta prin comunicare Bluetooth.
• Dacă vi se solicită codul PIN când conectați un dispozitiv Bluetooth, introduceti <0000>.
• Sistemul Soundbar se opreşte automat după 18 minute în starea Pregătit.
• Este posibil ca sistemul Soundbarsă nu efectueze căutarea Bluetooth sau să nu se conecteze corect în următoarele situații:
  – Dacă există un câmp electric puternic în jurul sistemului Soundbar.
• Dacă mai multe dispositive Bluetooth sunt associate simultan cu sistemul Soundbar.
• Dacă un dispozitiv Bluetooth este dezactivat, nu este la locul său sau nu funcționează corespunzător.
• Dispozitivele electronice pot provoca interferențe radio. Dispozitivele care generează unde electromagnetice trebuie ținute la distanță de unitatea principală Soundbar - de exemplu, cuptoarele cu microunde, dispozitivele LAN wireless etc.

Conectarea prin Wi-Fi

Lista de verificare înainte de conectare

• Conexiunea Wi-Fi este disponibilă doar pe televizoarele Samsung.
• Asigurați-vă că routerul wireless (Wi-Fi) este pornit și că televizorul este conectat la router.
• Televizorul și dispozitivul Soundbar trebuie să fie conectate la aceeași rețea wireless (Wi-Fi).
• Dacă routerul wireless (Wi-Fi) utilizează un canal DFS, nu veți putea să stabilitiți o conexiune Wi-Fi între TV și dispozitivul Soundbar. Pentru detalii, contactați furnizorul dvs. de servicii de internet.
• Deoarece meniurile pot diferi, în funcție de anul de fabricație, consultați manualul televizorului.

• Pentru a conecta televizorul la dispozitivul Soundbar prin Wi-Fi, conectați mai întâi dispozitivul Soundbar la routerul wireless. Pentru detalii referitoare la modul de stabilire a conexiunii Wi-Fi, consultați pagina 29.

• Pentru mai multe informații despre conectarea prin Wi-Fi a dispozitivului Soundbar, consultați pagina 29, „Metoda 2. Conectarea prin Wi-Fi (retea wireless)”.

• Schimbați sursa de intrare a televizorului la Soundbar din meniul Audio.

- Televizoare Samsung lansate în 2017 sau ulterior

Start (☐) → Meniu → Setări (☒) → Toate setările (☐) → Sunet → leşire sunet → Select Soundbar Q***B (Wi-Fi)

NOTĂ

Conexiunea Wi-Fi Dolby Atmos este disponibilă pentru unele modele de televizoare Samsung și dispositive Soundbar.

Utilizarea funcției Q-Symphony

Pentru Q-Symphony, dispozitivul Soundbar se sincronizează cu un televizor Samsung pentru a reda sunet prin cele două dispositive pentru un efect surround optim. Când este conectat dispozitivul Soundbar, apare meniul „TV+Soundbar” sub meniul leşire sunet al televizorului. Selectați meniul corespunzător.

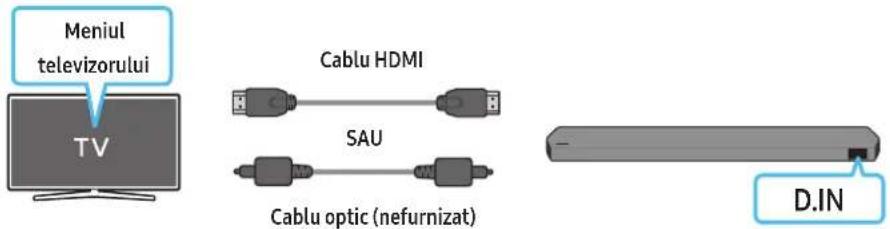

Meniul televizorului TV Cablu HDMI SAU Cablu optic (nefurnizat) D.IN

- Exemplu de meniu al televizorului: TV + [AV] Numele de serie al dispozitivului Soundbar (HDMI)

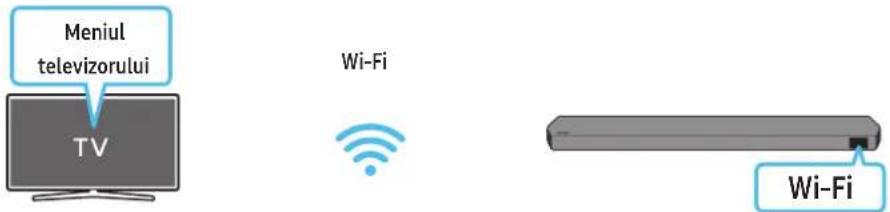

Meniul televizorului TV Wi-Fi Wi-Fi

- Exemplu de meniu al televizorului: TV + [AV] Soundbar (numele de serie) (Wi-Fi)

NOTĂ

• Poate funcționa conform codecului acceptat de televizor.
• Această funcție este acceptată doar când este conectat cablul HDMI, cablul optic (nefurnizat) sau rețeaua Wi-Fi.
• Mesajul afişat poate fi diferit în funcție de modelul televizorului.
• Asigurați-vă că televizorul și dispozitivul Soundbar sunt conectate la același router wireless/aceeași frecvență.
• Această funcție este disponibilă pentru unele modele de televizoare Samsung și dispositive Soundbar.

Utilizarea funcției Spacefit sound

Oferă o calitate a sunetului optimizată prin analizarea intervalelor de ascultare.

Metoda 1. Conectarea prin sistemul Soundbar

Pentru a activa această funcție, porniți modul Spacefit sound de pe telecomanda dispozitivului Soundbar.

(○(Control sunet) → „Spacefit sound Off" → ▲ (Sus) → „Spacefit sound On")

- Aceasta este disponibilă pentru toate modurile de sunet.

Metoda 2. Conectarea prin televizor

Pentru a activa această funcție, porniți modul Sunet adaptabil+ din meniul televizorului Samsung.

(Start ( → Meniu → Setări ( → Toate setările ( ) → General → Setări Mod inteligent → Sunet adaptabil+)

- Modul sunetului dispozitivului Soundbar se va schimba automat în Sunet adaptabil+ dacă activați modul Sunet adaptabil+ pe TV.

NOTĂ

- Această funcție este disponibilă când dispozitivul Soundbar se conectează la unele modele de televizoare Samsung.

- Modelele Q7**B sunt compatibile doar cu metoda „Conectarea prin televizor”.

06 CONECTAREA LA UN DISPOZITIV EXTERN

Metoda 1. Cum să vă conectați prin intermediul unui cablu HDMI (cu posibilitate de decodare și redare Dolby Atmos/DTS:X)

Lista de verificare înainte de conectare

• Dacă opțiunile pentru leșire audio includ Audio secundar, asigurati-vă că Audio secundar este setat la Dezactivat.
• Verificați dacă este compatibil conținutul cu Dolby Atmos®/DTS:X.

Partea superioară a dispozitivului Soundbar HDMI Partea superioară a dispozitivului Soundbar Dispositiv extern HDMI OUT Cable HDMI HDMI TV HDMI IN (ARC) Cable HDMI HDMI TO TV (eARC/ARC) Partea inferioară a sistemului Soundbar

1. Utilizați un cablu HDMI pentru a conecta portul HDMI OUT la dispozitivul extern și portul HDMI la partea de jos a dispozitivului Soundbar.
2. Utilizați un cablu HDMI pentru a conecta portul HDMI IN la televizor și portul HDMI TO TV (eARC/ARC) la partea de jos a dispozitivului Soundbar.
3. Porniți dispozitivul Soundbar, televizorul și dispozitivul extern.
4. Apăsați butonul (Multifuncțional)/(Sursă) din partea de sus a dispozitivului Soundbar sau butonul (Sursă) de pe telecomandă pentru a selecta modul „HDMI”.
5. Dispozitivul Soundbar indică faptul că în prezent este selectat modul „HDMI” și că dispozitivul Soundbar va începe să redea sunete.

NOTĂ

• Atunci când utilizati Dolby Atmos®/DTS:X: Dacă sursa de intrare este Dolby Atmos®/DTS:X, consultați „Specificații ieșire pentru diferitele moduri de efect ale sunetului” de la pagina 11.
• Atunci când Dolby Atmos® este activat, pe ecranul din față apare „DOLBY ATMOS”.
• Atunci când DTS:X este activat, pe afișajul din partea de sus apare „DTS:X”.
• Configurarea Dolby Atmos®/DTS:X pe playerul BD sau pe alt dispozitiv

Deschideti opțiunile pentru ieșirea audio din meniul de setări pentru playerul BD sau un alt dispozitiv și asigurați-vă că este selectată opțiunea „Fără codificare” pentru Bitstream. De exemplu, pe un BD player Samsung, accesati Meniul acasă → Sunet → leșire digitală și apoi selectați Bitstream (neprocesat).

Specificatie semnale UHD acceptate (3840 x 2160p)

Rată de cadre (cps) Adâncime culoare RGB 4:4:4 YCbCr 4:4:4 YCbCr 4:2:2 YCbCr 4:2:0
<60	8 biti	0	0	0	0
	10 biti	-	-	0	0
	12 biti	-	-	0	0
120	8 biti	-	-	-	-
	10 biti	-	-	-	-

• Specificația acceptată poate varia în funcție de dispozitivul extern conectat sau de condițiile de utilizare.

Metoda 2. Conectarea cu un cablu optic

1. Folosiți un cablu optic (nefurnizat) pentru a conecta DIGITAL AUDIO IN (OPTICAL) de pe unitatea principală Soundbar și portul OPTICAL OUT de pe dispozitivul extern.
2. Porniti sistemul Soundbar și dispozitivul extern.
3. Pentru a selecta modul „D.IN“, apăsați butonul ○ (Multifuncțional)/→ (Sursă) de pe partea superioară a dispozitivului Soundbar sau butonul → (Sursă) de pe telecomandă.
4. Sistemul dvs. Soundbar va reda sunete de pe dispozitivul extern.

07 CONECTAREA UNUI DISPOZITIV EXTERN

Metoda 1. Conectarea prin Bluetooth

Când un dispozitiv mobil este conectat prin Bluetooth, puteți auzi sunetul stereo fără să vă faceti probleme de cabluri.

- Când conectați un dispozitiv Bluetooth asociat cu sistemul Soundbar oprit, acesta pornește automat.

Prima conectare

- Când vă conectați la un dispozitiv Bluetooth nou, asigurați-vă că dispozitivul se află într-o rază de 1 metru.

1. Apăsați butonul ✝PAIR de pe telecomanda dispozitivului Soundbar pentru a intra în modul „BTPAIRING”.

(SAU) a. Apăsați butonul ○ (Multifunctional)/→ (Sursă) de pe panoul superior și selectați „BT”.
„BT“ trece automat la „BT PAIRING“ în câteva secunde sau la „BT READY“ dacă există o înregistrare de conectare.
b. Atunci când apare „BTREADY”, țineți apăsat butonul ☑ (Microfon pornit/oprit)/→ (Sursă) de pe panoul superior al dispozitivului Soundbar timp de peste 5 secunde pentru a afișa „BT PAIRING”.

1. Pe dispozitivul dvs., selectați „Soundbar Q***B” din lista care apare.
2. Când sistemul Soundbar este conectat la dispozitivul Mobil, [Nume dispozitiv mobil] → „BT” apare pe afisajul din față.
3. Redați fișierele muzicale de pe dispozitivul conectat prin Bluetooth prin intermediul sistemului Soundbar.
4. După ce conectați sistemul Soundbar prima dată la dispozitivul mobil, folosiți modul „BT READY” pentru reconectare.

În cazul în care dispozitivul nu se conectează

• Dacă aveți deja un dispozitiv Soundbar (de exemplu, „Soundbar Q***B“) în lista de difuzoare a dispozitivului mobil, ștergeti-l.
• Repetați paşii 1 și 2.

Care este diferența dintre BT READY și BT PAIRING?

• BTREADY : în acest mod, puteti reconecta orice televizor Samsung sau dispozitiv mobil conectat anterior.
• BTPAIRING : în acest mod, puteți conecta un dispozitiv nou la Soundbar.

(Apăsați butonul ✝ PAIR de pe telecomandă sau țineți apăsat butonul ☉ (Microfon pornit/oprit)/→ (Sursă) de pe partea superioară a dispozitivului Soundbar timp de mai mult de 5 secunde în timp ce dispozitivul Soundbar este în modul „BT“.)

Note despre conexiunea Bluetooth

• Localizați un dispozitiv nou pe o rază de 1 metru pentru a-l conecta prin comunicare Bluetooth.
• Dacă vi se solicită codul PIN când conectați un dispozitiv Bluetooth, introduceti <0000>.
• Sistemul Soundbar se opreşte automat după 18 minute în starea Pregătit.
• Este posibil ca sistemul Soundbar să nu efectueze căutarea Bluetooth sau să nu se conecteze corect în următoarele situații:

– Dacă există un câmp electric puternic în jurul sistemului Soundbar.

• Dacă mai multe dispositive Bluetooth sunt associate simultan cu sistemul Soundbar.

• Dacă un dispozitiv Bluetooth este dezactivat, nu este la locul său sau nu funcționează corespunzător.

• Dispozitivele electronice pot provoca interferente radio. Dispozitivele care generează unde electromagnetice trebuie ținute la distanță de unitatea principală Soundbar - de exemplu, cuptoarele cu microunde, dispozitivele LAN wireless etc.

• Dispozitivul Soundbar acceptă datele SBC (44,1 kHz, 48 kHz).
• Conectați numai la un dispozitiv Bluetooth care acceptă funcția A2DP (AV).
• Nu puteți conecta dispozitivul Soundbar la un dispozitiv Bluetooth care acceptă numai funcția HF (Hands Free – Mâini libere).
• Atunci când conectați dispozitivul Soundbar la un dispozitiv Bluetooth, așezați-le cât mai aproape unul de celălalt.
• Cu cât dispozitivul Soundbar și dispozitivul Bluetooth sunt mai departe unul de celălalt, cu atât mai slabă va deveni calitatea sunetului.

Conexiunea Bluetooth se poate întrerupe atunci când dispozitivele nu se află în aria de acoperire.

• Este posibil să observați o funcționare defectuoasă a conexiunii Bluetooth în zonele cu recepție slabă.

• Este posibil ca un dispozitiv Bluetooth să funcționeze distorsionat sau incorrect în următoarele condiții:

• Atunci când corpul se află în contact cu un emițător-receptor de semnal de pe dispozitivul Bluetooth sau de pe Soundbar

• În colturi sau atunci când există un obstacol în apropiere, cum arfi un perete sau un perete despărtitor, unde se pot produce fluctuatii de alimentare.
• Atunci când este expus la interferențe radio de la alte produse care funcționează pe aceeași gamă de frecvențe, cum ar fi echipamentele medicale, cuptoarele cu microunde și dispozitivele LAN wireless.

• Obstacolele, cum ar fi uşile și pereții, pot afecta calitatea sunetelor chiar și atunci când dispozitivele se află în raza de acoperire.

• Retineti că dispozitivul Soundbar nu poate fi asociat cu alte dispozitive Bluetooth atunci când folosește opțiunea Bluetooth.

• Acest dispositiv wireless poate provoca interferente electrice în timpul funcționării.

Deconectarea dispozitivului Soundbar de la dispozitivul Bluetooth

Puteti deconecta dispozitivul Soundbar de la dispozitivul Bluetooth. Pentru instrucțiuni, consultați manualul utilizatorului pentru dispozitivul Bluetooth.

• Dispozitivul Soundbar va fi deconectat.
• Atunci când dispozitivul Soundbar este deconectat de la dispozitivul Bluetooth, pe ecranul frontal al dispozitivului Soundbar va apărea „BT DISCONNECTED”.

Deconectarea unității Soundbar de la dispozitivul Bluetooth

Apăsați butonul ⬆ (Multifuncțional)/→ (Sursă) din partea de sus a dispozitivului Soundbar sau butonul → (Sursă) de pe telecomandă pentru a selecta modul „BT”.

• Deconectarea durează câteva momente, deoarece dispozitivul Bluetooth trebuie să primească un răspuns de la Soundbar. (Deconectarea poate fi diferită, în funcție de modelul dispozitivului Bluetooth)
• Atunci când dispozitivul Soundbar este deconectat de la dispozitivul Bluetooth, pe ecranul frontal al dispozitivului Soundbar va apărea „BT DISCONNECTED”.

Metoda 2. Conectarea prin Wi-Fi (rețea wireless)

Pentru a conecta sistemul Soundbar la un dispozitiv mobil printr-o rețea wireless (Wi-Fi), este necesară aplicația SmartThings.

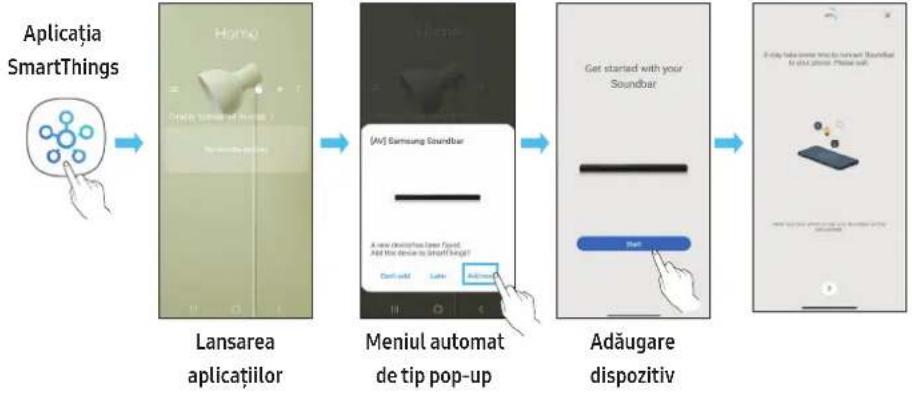

Prima conectare

1. Instalati și lansați aplicația SmartThings pe dispozitivul mobil (smartphone sau tabletă).
2. Pe aplicatie, urmati instructiunile de pe ecran pentru a adăuga sistemul Soundbar.

- Este posibil ca meniul pop-up automat (cea de-a doua captură de ecran de mai jos) să nu fie disponibil pe unele dispositive. Dacă nu apare fereastra pop-up, apăsați „ + ” pe ecranul Home. Sistemul Soundbar este adăugat la aplicatie.

- Ilustrația de mai sus poate varia în funcție de versiunea aplicatiei.

Utilizarea funcției Tap Sound

Atingeti sistemul Soundbar cu dispozitivul dvs. mobil pentru a reda sonorul continutului de pe dispozitivul mobil prin Soundbar.

• Este posibil ca această funcție să nu fie acceptată, în funcție de dispozitivul mobil.
• Această funcție este compatibilă cu dispositive mobile Samsung cu Android 8.1 sau o versiune ulterioară.

1. Porniti funcția Tap Sound pe dispozitivul dvs. mobil.
2. Pentru detalii despre modul în care puteți activa funcția, consultați „Setarea funcției Tap Sound” de mai jos.

3. Atingeți sistemul Soundbar cu dispozitivul mobil. Selectați „Start now” din fereastra de mesaj afișată. O conexiune este stabilită între dispozitivul mobil și sistemul Soundbar prin intermediul Bluetooth.

4. Redati sonorul continutului de pe dispozitivul mobil prin Soundbar.

5. Această funcție conectează un dispozitiv mobil la Soundbar prin intermediul Bluetooth, prin detectarea vibrației care apare când dispozitivul atinge Soundbar.

6. Asigurați-vă că dispozitivul mobil nu atinge un colț ascuțit al sistemului Soundbar. Sistemul Soundbar sau dispozitivul mobil poate fi zgâriat sau deteriorat.
7. Vă recomandăm să protejați dispozitivul mobil cu o husă. Atingeți ușor suprafața extinsă din partea superioară a sistemului Soundbar, fără a folosi forță excesivă.
8. Pentru a utiliza această funcție, actualizați aplicația SmartThings la cea mai recentă versiune.
   Este posibil ca funcția să nu fie acceptată, în funcție de versiunea aplicatiei.

Setarea funcției Tap Sound

Utilizați aplicația SmartThings pentru a porni funcția Tap View, Tap Sound.

1. Pe dispozitivul mobil, rulați aplicația SmartThings.
2. Selectati (≡→_) pe ecranul aplicatiei SmartThings afişat pe dispozitivul mobil.
3. Setați „Tap View, Tap Sound” la Pornit pentru a permite funcției să funcționeze când un dispozitiv mobil este apropiat de Soundbar. Funția este pornită.

NOTĂ

• Când dispozitivul mobil este în modul de economisire a energiei, funcția Tap Sound nu funcționează.
• Functia Tap Sound ar putea să nu funcționeze dacă există dispositive în apropiere de sistemul Soundbar care cauzează interferențe radio, precum alte dispositive electrice. Asigurați-vă că dispositivele care pot cauza interferențe radio sunt plasate la o distanță suficientă de sistemul Soundbar.

• Este posibil ca această funcție să nu fie disponibilă în unele țări.
• Acest dispozitiv Soundbar Samsung acceptă AirPlay 2 și necesită sistemul de operare iOS11.4 sau o versiune ulterioară.

Cu AirPlay 2, puteți difuza muzică, podcasturi și alte fișiere audio de pe dispositivele Apple pe sistemul Samsung Soundbar.

- Asigurati-vă că dispozitivul Soundbar este pornit și conectat la aceeași rețea Wi-Fi cu cea a dispozitivului Apple.

- Selectați dintr-o aplicatie care acceptă AirPlay sau din Centrul de control al dispozitivului iPhone, iPad sau Mac.

- Pentru a reda sunetul dorit, selectați Soundbar din lista dispozitivelor disponibile.

09 MONTAREA SUPORTULUI DE PERETE

Măsuri de siguranță privind instalarea

• Instalati numai pe un perete vertical.
• Evitați montarea într-un loc expus la umiditate sau temperaturi ridicate.
• Verificați rezistența peretelui și dacă acesta este suficient de rezistent pentru a susține greutatea produsului. În caz contrar, ranforsați-l sau montați sistemul pe un alt perete.
• Achiziționați și utilizați șuruburi și dibluri adecvate pentru peretele pe care montați sistemul (gips-carton, metal, lemn, etc.). Dacă este posibil, fixați șuruburile de montare în grinzi.
• Achizitionați şuruburi pentru montarea pe perete corespunzătoare pentru tipul și grosimea peretelui pe care doriți să montați dispozitivul Soundbar.
• Diametru: M5
  – Lungime: 35 mm sau mai lung, recomandat.
• Conectați cablurile de la unitate la dispozitivele externe înainte de a monta dispozitivul Soundbar pe perete.
• Opriti echipamentul și scoateți-l din priză înainte de instalare. În caz contrar, există risc de electrocutare.

Componente pentru montarea pe perete

Ghid pentru suportul de perete

x2

x2
(M4×L10)

Şurub suport Şurub

Suport de fixare pe perete

1. Plasati ghidaj de montare pe perete pe suprafața peretelui.
2. Ghidajul de montare pe perete trebuie să fie uniform.
3. Dacă televizorul dvs. este montat pe perete, instalați dispozitivul Soundbar la cel puțin 5 cm sub televizor.

TV 5 cm sau mai mult

1. Aliniați linia centrală a ghidajului de montare pe perete cu centrul televizorului (dacă montați dispozitivul Soundbar sub televizor), apoi fixați ghidajul de montare pe perete pe perete utilizând bandă adezivă.

- Dacă nu montați sub un televizor, așezați linia centrală în centrul zonei de instalare.

Linie centrală

1. Introduceți vârful unui stilou sau al unui creion ascuțit prin centrul imaginilor TIP A la fiecare capăt al ghidajului pentru a marca găurile pentru șuruburile de susținere, apoi scoateți ghidaj de montare pe perete.

1. Utilizând un burghiu de dimensiune corespunzătoare, realizați o gaură în perete în dreptul fiecărui marcaj.

- Dacă marcajele nu corespund cu pozițiile bolțurilor, asigurați-vă că introduceți ancorele sau diblurile Molly corespunzătoare în găuri înainte de a introduce șuruburile de susținere. Dacă utilizați ancore sau dibluri Molly, asigurați-vă că găurile pe care le realizați sunt suficient de mari pentru ancorele sau diblurile Molly utilizate.

1. Împingeți un şurub (nefurnizat) prin fiecare şurub suport, apoi înşurubați bine fiecare şurub în câte o gaură pentru şurubul de susținere.

1. Instalați 2 Suporturi de fixare pe perete având orientarea corectă pe partea inferioară a dispozitivului Soundbar utilizând 2 şuruburi.

- La montare, asigurați-vă că piesele de susținere ale suporturilor de fixare pe perete se află în spatele dispozitivului Soundbar.

1. Instalați dispozitivul Soundbar cu suporturile de fixare pe perete atașate, suspendând suporturile de fixare pe perete de șuruburile de fixare de pe perete.

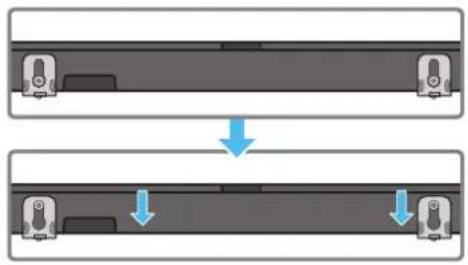

1. Glisați dispozitivul Soundbar în jos, după cum puteți vedea mai jos, astfel încât suporturile de fixare pe perete să se sprijine în siguranță pe şuruburile de fixare.

- Inserați şuruburile de fixare în partea lată (de jos) a suporturilor de montare pe perete, apoi glisați suporturile de fixare pe perete în jos, astfel încât suporturile de fixare pe perete să se sprijine în siguranță pe şuruburile de fixare.

Instalarea difuzoarelor surround pe un perete (numai pentru modelele aplicabile)

Puteți achiziționa suporturi de perete separat, pentru a instala difuzoarele surround pe un perete.

Suporturile de perete nu sunt comercializate de Samsung Electronics.

Note pentru instalarea difuzoarelor surround pe perete

• Suporturile pentru perete ale difuzoarelor surround trebuie să poată susține mai mult de 8,0 kg.

• Dimensiune orificiu: 1/4 – 20 bucşă filetată UNC

• Šurub standard: 6,35 mm ø, pas de 1,27 mm

• Lungime: Lung de 18 mm
  – Cantitate: Stânga 1 buc./dreapta 1 buc.

S

D

• Înainte de a instala suporturile de montare pe perete, verificați rezistența peretelui. Dacă peretele nu este suficient de rezistent, consolidați-l înainte de a instala suporturile și difuzoarele pe perete.
• Compania Samsung nu este răspunzătoare pentru avarierea produsului din cauza instalării neadecvate a produsului.
• Aveți grijă să nu instalati difuzoarele orizontal sau cu susul în jos.

10 INSTALAREA SISTEMULUI SOUNDBAR ÎN FAȚA TELEVIZORULUI

Componentă

Talpă de cauciuc

Pentru a-l instala, atașați tălpi de cauciuc în partea de jos a sistemului Soundbar înainte să îl poziționați deasupra suportului de televizor. Asigurați- vă că atașați tălpile de cauciuc, astfel încât să nu iasă în afara marginilor suportului TV. Consultați figura de mai jos.

Talpă de cauciuc

Plasati sistemul Soundbar pe un suport de televizor.

Microfoane (numai pentru modelele aplicabile)

Aşa cum este prezentat în imagine, aliniati centrul sistemului Soundbar cu centrul televizorului, apoi plasați cu atenție sistemul Soundbar pe suportul de televizor.

În acest moment, așezați microfoanele (numai pentru modelele aplicabile) în fața suportului, astfel încât să nu existe nicio interferență cu recunoașterea vocii.

TV

Dreapta Soundbar

NOTĂ

• Asigurați-vă că dispozitivul Soundbar este amplasat pe o suprafață plană și solidă.
• Un spațiu insuficient față de televizor poate provoca probleme de natură acustică și la nivelul recunoașterii vocii.
• Imaginea de mai sus poate varia în funcție de modelul respectiv.
• Această funcție nu este compatibilă cu modelul Q7**B.

11 ACTUALIZARE SOFTWARE

Actualizare automată

Când sistemul Soundbar este conectat la Internet, actualizările software au loc atunci când acesta este oprit.

- Pentru a utiliza funcția de actualizare automată, sistemul Soundbar trebuie să fie conectat la internet.

Conexiunea Wi-Fi la Soundbar va fi întreruptă în cazul în care cablul de alimentare al sistemului Soundbar este deconectat sau alimentarea este întreruptă. Dacă alimentarea este întreruptă, când revine sau reconectați cablul de alimentare, porniți sistemul Soundbar și apoi reconectați-l la internet.

Actualizare USB

Partea inferioară a sistemului Soundbar

Samsung poate oferi actualizări pentru firmware-ul sistemului Soundbar pe viitor.

Când este disponibilă o actualizare, puteți actualiza sistemul Soundbar conectând unitatea USB ce conține actualizarea de firmware în portul SERVICE de pe Soundbar.

1. Accesati site-ul web Samsung (www.samsung.com) → căutați denumirea modelului din optiunea de meniu asistentă clienti.
2. Pentru mai multe informații despre actualizare, consultați Ghidul de upgrade.
3. Descărcati fișierul de upgrade (de tip USB).
4. Dezarhivati fişierul pentru a crea un folder cu numele fişierului.
5. Stocati folderul creat pe un USB și apoi conectați-l la sistemul Soundbar.

6. Porniți sistemul Soundbar. Produsul este actualizat în 3 minute, afişându-se mesajul, „UPDATE”.

7. Pe durata actualizării, nu îl închideți și nu scoateți USB-ul.

8. Dacă pe ferestra de pe afișaj nu apare „UPDATE”, scoateți cablul de alimentare din dispozitivul Soundbar, apoi reconectați-l.
9. Dacă este instalată cea mai recentă versiune, nu se efectuează nicio actualizare.
10. În funcție de tipul de USB, este posibil ca actualizarea să nu fie acceptată.

Initializare

Partea superioară a dispozitivului Soundbar

- + INIT

Cu dispozitivul Soundbar pornit, apăsați simultan butoanele — + (Volum) de pe carcasa dispozitivului timp de cel puțin 5 secunde. Pe ecran apare „INIT” și dispozitivul Soundbar este inițializat.

ATENTIE

- Toate setările dispozitivului Soundbar sunt inițializate. Asigurați-vă că efectuați acest lucru numai atunci când este necesară inițializarea.

12 DEPANARE

Înainte de a solicita asistență, verificați următoarele.

Dispozitivul Soundbar nu pornește.

- Verificați dacă cablul de alimentare al sistemului Soundbar este corect introdus în priză.

Dispozitivul Soundbar nu funcționează corect.

• După ce scoateți cablul de alimentare, introduceti-l din nou.
• Opriti și reporniti dispozitivul extern și încercați din nou.
• Dacă nu primește semnal, dispozitivul Soundbar se oprește automat după o anumită perioadă de timp. Porniți alimentarea. (Consultați pagina 9.)

Telecomanda nu funcționează

• Îndreptați telecomanda direct către dispozitivul Soundbar.
• Înlocuiti bateriile cu unele noi.

Indicatorul Soundbar luminează constant în roșu.

- Microfonul este oprit. Porniti microfonul. (Consultati pagina 7.)

Sunetul nu este redat prin dispozitivul Soundbar.

• Volumul de pe Soundbar este prea mic sau dezactivat. Reglați volumul.
- Când este conectat un dispozitiv extern (STB, dispozitiv Bluetooth, dispozitiv mobil etc.), reglați volumul dispozitivului extern.
- Pentru redarea sunetului televizorului, selectați sistemul Soundbar. (Televizor Samsung: Start (în) → Meniu → Setări (â) → Toate setările (â) → Sunet → leșire sunet → Select Soundbar)
- Conectarea cablului la sistemul Soundbar poate fi imperfectă. Scoateți cablul și conectați din nou.
- Scoateți cablul de alimentare în întregime, reconectați-l și porniți alimentarea.
- Initializați produsul și reîncercați. (Consultați pagina 35.)

Sunetul nu este redat din subwoofer sau din difuzoarele spate.

• Verificați dacă indicatorul LED de pe partea din spate a subwooferului și a difuzoarelor surround este aprins în culoarea albastră. Dacă indicatorul luminează intermitent în culoarea albastră sau dacă se aprinde cel roșu, reconectați dispozitivul Soundbar, subwooferul și difuzoarele surround. (Consultați pagina 16.)
• Vă puteți confrunta cu o problemă dacă există un obstacol între sistemul Soundbar și subwoofer. Mai multe dispositive într-o zonă ferită de obstacole.
• Alte dispositive care transmit semnale de frecvență radio în apropiere pot întrerupe conexiunea. Tineți boxa departe de astfel de dispositive.
• Scoateți și reconectați stecărul.

În cazul în care sunetul de la subwoofer și de la difuzoarele surround prezintă perturbații, întârzieri sau zgomot

• Dacă există obiecte amplasate între dispozitivul Soundbar și difuzorul subwoofer, acestea pot crea o problemă. Repoziționați-le în locații fără astfel de obiecte.
• Dacă subwooferul și difuzoarele surround se află departe de dispozitivul Soundbar, pot apărea perturbații sau întârzieri. Amplasați-le în apropierea dispozitivului Soundbar.
• Dacă dispozitivul Soundbar este amplasat în apropierea unui instrument sau a unui dispozitiv electric care poate cauza interferențe radio, pot apărea perturbații ale sunetului sau întârzieri. Amplasați dispozitivul Soundbar la distanță dispozitivele care pot cauza interferență radio. (De ex., router wireless)
• Modificați starea conexiunii la rețeaua TV de la conexiune wireless la conexiune cu fir.

Volumul subwooferului este prea mic.

• Volumul original al conținutului pe care îl redați este prea scăzut. Încercați să ajustați nivelul subwooferului. (Consultați pagina 10.)
• Apropiati-vă mai mult de boxa subwooferului.

Dacă televizorul nu este conectat prin HDMI TO TV (eARC/ARC)

• Verificați dacă ați conectat corect cablul HDMI la terminalul ARC. (Consultați pagina 18.)
• Probabil conexiunea nu este posibilă din cauza dispozitivului extern conectat (set-top box, consolă de jocuri etc.). Conectați direct sistemul Soundbar.
• Este posibil ca HDMI-CEC să nu fie activat pe televizor. Porniți CEC pe meniul televizorului. (Televizor Samsung: Start (☐) → Meniu → Setări (☐) → Toate setările (☐) → Conexiune → External Device Manager → Anynet+ (HDMI-CEC) ON)
• Pentru conectarea cu eARC, funcția eARC din meniul TV trebuie setată la Activat. (Televizor Samsung: Start (☐) → Meniu → Setări (☒) → Toate setările (☒) → Sunet → Expert Settings → HDMI-eARC Mode (Auto))

Nu se aude niciun sunet la conectarea la TV în modul HDMI TO TV (eARC/ARC)

• Dispozitivul dvs. nu poate reda semnalul de intrare. Schimbați ieșirea audio a televizorului în PCM sau Dolby Digital. (Pentru un televizor Samsung: Start (m) → Meniu → Setări (→ Toate setările (→ Sunet → Expert Settings → Digital Output Audio Format)

Dispozitivul Soundbar nu se va conecta prin Bluetooth.

• Când conectați un dispozitiv nou, comutați la „BT PAIRING” pentru conectare. (Apăsați butonul ✝ PAIR de pe telecomandă sau apăsați butonul ☉ (Microfon pornit/oprit)/→ (Sursă) de pe unitate timp de cel puțin 5 secunde.)
• Dacă sistemul Soundbar este conectat la un alt dispozitiv, mai întâi deconectați respectivul dispozitiv pentru a comuta pe un alt dispozitiv.
• Reconectați-l după ce eliminați lista de difuzoare Bluetooth de pe dispozitivul de conectat. (Televizor Samsung: Start (în) → Meniu → Setări (☒) → Toate setările (☒ → Sunet → Ieșire sunet → Listă de difuzoare Bluetooth)

• Conexiunea automată la televizor poate fi dezactivată. Atunci când dispozitivul Soundbar se află în modul „BT READY”, apăsați și țineți apăsat butonul Stânga de pe telecomanda dispozitivului Soundbar timp de 5 secunde pentru a selecta ON-TV CONNECT. Dacă observați OFF-TV CONNECT, apăsați și țineți apăsat butonul Stânga din nou timp de 5 secunde pentru a schimba selecția.

• Scoateți și reconectați stecărul, apoi reîncercați.

• Initializați produsul și reîncercați. (Consultați pagina 35.)

Sunetul se întrerupe atunci când dispozitivul este conectat prin Bluetooth.

• Unele dispositive, cum ar fi cuptoarele cu microunde, routerele wireless etc., pot provoca interferențe dacă se află prea aproape de dispozitivul Soundbar.
• Dacă dispozitivul conectat prin Bluetooth este mutat prea departe de dispozitivul Soundbar, sunetul se poate întrerupe. Mutați dispozitivul mai aproape de Soundbar.
• Dacă o parte a corpului dvs. intră în contact cu un emițător-receptor Bluetooth sau dacă produsul este instalat pe mobilier metallic, sunetul se poate întrerupe. Verificați mediul de montare și condițiile de utilizare.

Dispozitivul Soundbar nu va conecta la Wi-Fi.

• Verificați dacă ruterul dvs. wireless este pornit.
• Opriti ruterul, reporniti-l, și apoi reîncercați.
• Dispozitivul Soundbar nu se va conecta dacă semnalul wireless este prea slab. Dacă este posibil, încercați să mutați routerul mai aproape de dispozitivul Soundbar sau să eliminați toate obstacolele care se află între dispozitivul Soundbar și router.
• Dacă ruterul dvs. wireless este nou, va trebui să reconfigurați setările de rețea ale boxei.

Soundbar nu pornește automat deodată cu televizorul.

• Când opriți sistemul Soundbar în timp ce vă uitați la televizor, sincronizarea energiei cu televizorul este dezactivată. Mai întâi, opriți televizorul.

Funcția AVA (numai pentru modelele aplicabile) nu este disponibilă în următoarele cazuri.

• Este posibil ca funcția AVA (numai pentru modelele aplicabile) să nu fie disponibilă în timpul utilizării funcției Q-symphony.
• Functia AVA (numai pentru modelele aplicabile) nu va fi disponibilă când microfonul este oprit.

După conectarea televizorului la Soundbar, am comutat modul sistemului Soundbar. Apoi, televizorul nu a mai redat sunet.

• În cazul în care conectați sistemul Soundbar la un dispozitiv mobil în timp ce Soundbar este conectat la televizor, sistemul Soundbar va reda sunet de pe dispozitivul mobil, păstrând conexiunea cu televizorul. Deci, sunetul televizorului nu va fi redat nicăieri.
• Deconectați dispozitivul mobil, iar sunetul televizorului va fi redat din nou din dispozitivul Soundbar.

13 LICENȚĂ

Dolby

ATMOS

• Folosește-ți telefonul, tableta sau computerul drept telecomandă pentru Spotify. Pentru a afla cum să procedezi, accesează spotify.com/connect
• Software-ul Spotify face obiectul licențelor terță parte, pe care le găsești aici: https://www.spotify.com/connect/third-party-licenses.

Pentru a trimite solicitări și întrebări despre programele open source, contactați Samsung Open Source (http://opensource.samsung.com)

15 NOTE IMPORTANTE DESPRE SERVICIU

• Figurile și ilustrațiile din prezentul Manualul utilizatorului sunt furnizate doar ca referință și pot diferi de aspectul produsului real.
• Poate fi percepută o taxă de administrare în cazul în care.
  (a) va fi solicitat un inginer la cererea dvs., însă produsul nu are niciun defect (respectiv, dacă nu a fost citit manualul de utilizare).
  (b) duceți unitatea la un centru de reparații, dar nu s-a identificat niciun defect al produsului (respectiv, dacă nu a fost citit manualul de utilizare).
• Veți fi informat cu privire la taxa de administrare înainte de vizita tehnicianului.

16 SPECIFICAȚII ȘI GHID

Specificații

Unitate principală Soundbar

Nume model HW-Q930B/HW-Q935B
Greutate 5,4 kg
Dimensiuni (L x î x A) 1110,7 x 60,4 x 120,0 mm
Interval temperaturi de funcționare Între +5°C și +35°C
Interval umiditate de funcționare Între 10 % și 75 %
AMPLIFICATORPutere de alimentare nominală (30 W x 3) + (20 W x 6) + (10 W x 3)
Formate de redare acceptate	Dolby 5.1ch / Dolby Digital Plus / Dolby TRUE HD / Dolby ATMOS / DTS 5.1ch / DTS HD / DTS-HD Master Audio / DTS:X / LPCM 8Ch
PUTERE DE ALIMENTARE DISPOZITIV WIRELESSPutere maximă transmitător Wi-Fi	100 mW la 2,4 GHz - 2,4835 GHz, 200 mW la 5,15 GHz - 5,25 GHz, 100 mW la 5,25 GHz - 5,35 GHz și 5,47 GHz - 5,725 GHz
PUTERE DE ALIMENTARE DISPOZITIV WIRELESSPutere maximă transmitător BT 100 mW la 2,4 GHz - 2,4835 GHz
PUTERE DE ALIMENTARE DISPOZITIV WIRELESSPutere maximă transmitător SRD 25 mW la 5,775 GHz - 5,875 GHz
Nume model HW-Q800B/HW-Q810B
Greutate 5,1 kg
Dimensiuni (L x î x A) 1110,7 x 60,4 x 120,0 mm
Interval temperaturi de funcționare Între +5°C și +35°C
Interval umiditate de funcționare Între 10 % și 75 %
AMPLIFICATORPutere de alimentare nominală(30 W x 3) + (20 W x 4) + (10 W x 3)
Formate de redare acceptate	Dolby 5.1ch / Dolby Digital Plus / Dolby TRUE HD / Dolby ATMOS / DTS 5.1ch / DTS HD / DTS-HD Master Audio / DTS:X / LPCM 8Ch
PUTERE DE ALIMENTARE DISPOZITIV WIRELESSPutere maximă transmitător Wi-Fi	100 mW la 2,4 GHz - 2,4835 GHz, 200 mW la 5,15 GHz - 5,25 GHz, 100 mW la 5,25 GHz - 5,35 GHz și 5,47 GHz - 5,725 GHz
PUTERE DE ALIMENTARE DISPOZITIV WIRELESSPutere maximă transmițător BT 100 mW la 2,4 GHz - 2,4835 GHz
PUTERE DE ALIMENTARE DISPOZITIV WIRELESSPutere maximă transmițător SRD 25 mW la 5,775 GHz - 5,875 GHz
Nume model	HW-Q700B/HW-Q710B
Greutate 4,8 kg
Dimensiuni (L x î x A) 1110,7 x 60,4 x 120,0 mm
Interval temperaturi de funcționare Între +5°C și +35°C
Interval umiditate de funcționare Între 10 % și 75 %
AMPLIFICATORPutere de alimentare nominală (30 W × 3) + (20 W × 2) + (10 W × 3)
Formate de redare acceptate	Dolby 5.1ch / Dolby Digital Plus / Dolby TRUE HD / Dolby ATMOS / DTS 5.1ch / DTS HD / DTS-HD Master Audio / DTS:X / LPCM 8Ch
PUTERE DE ALIMENTARE DISPOZITIV WIRELESSPutere maximă transmitător Wi-Fi	100 mW la 2,4 GHz – 2,4835 GHz, 200 mW la 5,15 GHz – 5,25 GHz,100 mW la 5,25 GHz – 5,35 GHz și 5,47 GHz – 5,725 GHz
PUTERE DE ALIMENTARE DISPOZITIV WIRELESSPutere maximă transmitător BT 100 mW la 2,4 GHz – 2,4835 GHz
PUTERE DE ALIMENTARE DISPOZITIV WIRELESSPutere maximă transmitător SRD 25 mW la 5,775 GHz – 5,875 GHz

Subwoofer

Nume subwoofer PS-WB96B
Greutate 9,8 kg
Dimensiuni (L x 1 x A) 210,0 x 403,0 x 403,0 mm
AMPLIFICATORPutere de alimentare nominală 160 W
PUTERE DE ALIMENTARE DISPOZITIV WIRELESSPutere maximă transmitător SRD 25 mW la 5,775 GHz – 5,875 GHz

Nume subwoofer PS-WB75B
Greutate 5,9 kg
Dimensiuni (L x 1 x A) 205,0 x 353,0 x 302,0 mm
AMPLIFICATORPutere de alimentare nominală 160 W
PUTERE DE ALIMENTARE DISPOZITIV WIRELESSPutere maximă transmitător SRD 25 mW la 5,775 GHz – 5,875 GHz

Difuzor surround (numai pentru modelele aplicabile)

Numele setului wireless de boxe surround Samsung PS-RB96B (STÂNGA/DREAPTA)
Greutate 3,1 kg
Dimensiuni (L x Î x A) 129,5 x 201,3 x 140,4 mm
AMPLIFICATORPutere de alimentare nominală 140 W
PUTERE DE ALIMENTARE DISPOZITIV WIRELESSPutere maximă transmitător SRD 25 mW la 5,775 GHz – 5,875 GHz

NOTĂ

• Samsung Electronics Co., Ltd își rezervă dreptul de a modifica specificațiile fără notificare.
• Greutatea și dimensiunile sunt aproximative.

Măsură de precauție: Sistemul Soundbar va reporni automat dacă activați/dezactivați funcția Wi-Fi.

Consum total de energie electrică în standby (W) 7,5 W
Wi-FiMetoda de dezactivare a portului	Apăsați butonul CH LEVEL de pe telecomanda dispozitivului Soundbar timp de 30 de secunde pentru a porni/opri conexiunea Wi-Fi.
BluetoothMetoda de dezactivare a portului	Apăsați butonul TONE CONTROL de pe telecomanda dispozitivului Soundbar timp de 30 de secunde pentru a porni/opri conexiunea Bluetooth.

- Prin prezenta, Samsung declară că acest echipament radio respectă Directiva 2014/53/UE și cerințele legale relevante din Regatul Unit.

Textul complet al declarației de conformitate este disponibil la următoarea adresă de internet:

http://www.samsung.com, accesati Asistență și introduceti numele modelului.

Acest echipament poate să fie utilizat în toate țările din Uniunea Europeană și din Regatul Unit.

Functia WLAN (Wi-Fi sau SRD) 5GHz a acestui echipament poate fi utilizată numai în spații interioare.

[Dispozitii privind eliminarea corectă a bateriilor acestui produs]

(Aplicabil în țări cu sisteme de colectare separate)

Acest marcaj de pe baterie, de pe manualul de utilizare sau de pe ambalaj indică faptul că bateriile acestui produs nu trebuie eliminate împreună cu alte deșeuri menajere la sfârșitul ciclului lor de viață. Dacă sunt marcate, simbolurile chimice Hg, Cd sau Pb indică faptul că bateria conține mercur, cadmiu sau plumb peste nivelurile de referință prevăzute în Directiva CE 2006/66. În cazul în care bateriile nu sunt eliminate corespunzător, aceste substanțe pot fi dăunătoare pentru sănătatea omului sau pentru mediu.

În vederea protejării resurselor naturale și a promovării refolosirii materialelor, vă rugăm să separați bateriile de celelalte tipuri de deșeuri și să le reciclați prin intermediul sistemului gratuit de returnare a bateriilor la nivel local.

Cum se elimină corect acest produs

(Deşeuri de echipamente electrice și electronice)

(Aplicabil în țări cu sisteme de colectare separate)

Acest simbol de pe produs, accesorii și documentație indică faptul că produsul

și accesoriiile sale electronice (încărcător, căști, cablu USB) nu trebuie eliminate împreună cu alte deșeuri menajere la finalul duratei lor de utilizare. Dat fiind că eliminarea necontrolată a deșeurilor poate dăuna mediului înconjurător sau sănătății umane, vă rugăm să separați aceste articole de alte tipuri de deșeuri și să le reciclați în mod responsabil, promovând astfel reutilizarea durabilă a resurselor materiale. Utilizatorii casnici trebuie să-l contacteze pe distribuitorul care le-a vândut produsul sau să se intereseze la autoritățile locale unde și cum pot să ducă aceste articole pentru a fi reciclate în mod ecologic.

Utilizatorii comerciali trebuie să-și contacteze furnizorul și să consulte termenii și condițiile din contractul de achiziție. Acest produs și accesoriiile sale electronice nu trebuie eliminate împreună cu alte deșeuri comerciale.

Pentru informații despre angajamentele privind mediul și obligațiile reglementare privind produsele specifice de la Samsung, cum ar fi REACH, accesăți: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/

SIGURNOSNE INFORMACIJE

SIGURNOSNA UPOZORENJA

DA BISTE SMANJILI OPASNOST OD STRUJNOG UDARA, NEMOJTE UKLANJATI POKLOPAC (NITI ZADNJI DEO).

UNUTRA SE NE NALAZE DELOVI KOJE KORISNICI MOGU SAMI DA POPRAVE. SVE POPRAVKE PREPUSTITE KVALIFIKOVANOM SERVISNOM OSOBLJU.

Pogledajte tabelu u nastavku za objašnjenje simbola koji mogu da se nalaze na vašem Samsung proizvodu.

	PAŽNJA
	OPASNOST OD STRUJNOG UDARA. NE OTVARAJTE.
	Ovaj simbol znači da je struja u unutrašnjosti visokog napona. Opasno je dolaziti u bilo kakav dodir sa unutrašnjim sklopovima proizvoda.
	Ovaj simbol označava da je uz uređaj priložena važna dokumentacija o njegovom radu i održavanju.
	Proizvod II klase: ovaj simbol označava da nije potrebna sigurnosna veza sa uzemljenjem.Ako se ovaj simbol ne nalazi na proizvodu sa kablom za napajanje, proizvod MORA da bude pouzdano povezan na zaštitno uzemljenje.
	Naizmeničan napon: napon označen navedenim simbolom predstavlja naizmeničan napon.
	Jednosmeran napon: napon označen navedenim simbolom predstavlja jednosmeran napon.
	Pažnja. Pogledajte uputstva za upotrebu: ovaj simbol upućuje korisnika da potraži dodatne informacije po pitanju sigurnosti u korisničkom priručniku.

UPOZORENJE

- Kako bi se smanjila opasnost od požara ili strujnog udara, ne izlažite ovaj uređaj kiši ili vlazi.

PAŽNJA
