LIETOŠANAS INSTRUKCIJA HWQ935B SAMSUNG

Skaidrojumus par simboliem, kas var būt redzami uz jūsu Samsung izstrādājuma, skatiet tālāk tabulā.

	UZMANĪBU!ELEKTROŠOKA RISKS. NEATVERIET.
	Šis simbols norāda, ka iekšpusē pastāv augsts spriegums. Jebkāda veida saskare ar jebkādu šī izstrādājuma iekšējo daļu ir bīstama.
	Šis simbols norāda, ka izstrādājuma komplektācijā ir iekļauta svarīga literatūra par izmantošanu un apkopi.
	Il klases izstrādājums: šis simbols norāda, ka nav nepieciešams drošības savienojums ar elektrisko zemējumu.Ja šis simbols nav redzams uz izstrādājuma ar strāvas vadu, izstrādājumam IR JĀIZVEIDO drošs savienojums ar aizsargzemējumu (zemējumu).
	Mainstrāvas spriegums: ar šo simbolu apzīmētais nominālais spriegums ir mainstrāvas spriegums.
	Līdzstrāvas spriegums: ar šo simbolu tiek apzīmēts nominālais līdzstrāvas spriegums
	Uzmanību! Skatiet lietošanas instrukciju: Šis simbols norāda, ka lietotājam jāiepazīstas ar lietotāja rokasgrāmatu, lai iegūtu ar drošību saistītu informāciju.

BRĪDINĀJUMS

- Lai mazinātu elektrošoka risku, nepakļaujiet šo ierīci lietum un mitrumam.

UZMANĪBU!

• LAI NOVĚRSTU ELEKTROŠOKA RISKU, NOVIETOJIET SPRAUDŇA PLATO PLAKANO ZARU PRET SPRAUGU UN PILNĪBĀ IEVIETOJIET KONTAKTTAPU SPRAUGĀ.
• Ši ierīce vienmēr ir jāpievieno maînstrāvas kontaktligzdai ar aizsargzemējuma savienojumu.
• Lai atvienotu ierici no elektrotikla, spraudnis ir jäatvieno no elektrotikla kontaktligzdas, täpēc elektrotikla spraudnim ir jäbūt viegli pieejamam.
• Sargājiet šo ierīci no pilošiem vai izšlakstītiem škidrumiem. Nenovietojiet uz ierīces priekšmetus, kas pildīti ar škidrumu, piemēram, vāzes.
• Lai pilnibā izslēgtu šo ierīci, strāvas vada kontaktdakša ir jāatvieno no sienas kontaktligzdas. Šī iemesla dēl barošanas spraudnim vienmēr ir jābūt viegli un ātri pieejamam.

PIESARDZĪBAS PASĀKUMI

1. Nodrošiniet, ka mainstrāvas padeves avots jūsu mājā atbilst strāvas prasībām, kas norāditas uz identifikācijas uzlimes, kas atrodas izstrādājuma apakšdaļa. Novietojiet izstrādājumu horizontāli uz piemērota pamata (mēbelēm), lai ap to būtu pietiekami daudz brīvas vietas ventilācijai (7\~10 cm). Pārliecinieties, ka ventilācijas spraugas nav aizsegtas. Nenovietojiet ierīci uz pastiprinātājiem vai cita aprīkojuma, kas var sakarst. Šī ierīce nav paredzēta nepārtrauktai lietošanai. Lai ierīci pilnīgi izslēgtu, atvienojiet mainstrāvas spraudni no sienas kontaktligzdas. Atvienojiet ierīci no elektrības, ja to nelietosiet ilgāku laika posmu.
2. Negaisu laikā atvienojot strāvas vada kontaktdakšu no sienas kontaktligzdas. Sprieguma maksimālā līmeņa sasniegšana zibens dēļ var izraisit ierīces bojājumus.
3. Nepakļaujiet ierīci tiešai saules staru vai citu siltuma avotu iedarbībai. Tas var izraisīt ierīces pārkaršanu un darbības traucējumus.
4. Sargājiet izstrādājumu no mitruma (piemēram, vāzēm) un pārmērīga karstuma (piemēram, kamīna) vai aprikojuma, kas rada spēcīgu magnētisko vai elektrisko lauku. Atvienojiet strāvas vadu no maînstrāvas kontaktligzdas, ja ierīces darbība ir traucēta. Šis izstrādājums nav paredzēts lietošanai rūpnieciskos apstāklos. Tas ir paredzēts tikai personiskai lietošanai. Ja izstrādājums tiek glabāts zemā temperatūrā, var izveidoties kondensāts. Ja ziemas laikā transportējat šo ierīci, nogaidiet aptuveni divas stundas pēc tās novietošanas telpā, līdz ierīce ir telpas temperatūrā, un tikai pēc tam to lietojiet.
5. Šajā izstrādājumā izmantotā baterija satur kīmiskas vielas, kas ir kaitīgas videi. Neizmetiet bateriju sadzīves atkritumos. Nepakļaujiet bateriju augstas temperatūras, tiešas saules gaismas vai liesmu iedarbībai. Nepievienojiet baterijas īsslēgumam, neizjauciet un nepārkarsējiet to. UZMANĪBU! Ja baterija tiek nepareizi nomainīta, pastāv sprādziena risks. Nomainiet tikai ar tāda paša vai atbilstoša nomināla bateriju.

SATURS

01 Komponentu pārbaude 6

02 Produkta pārskats 7

Soundbar augšējais panelis....7

Soundbar apakšējais panelis....8

03 Sistēmas Soundbar tālvadības pults izmantošana 9

Bateriju ievietošana pirms tālvadības pults lietošanas (AAA baterijas x 2) 9

Kā izmantot tālvadības pulti....9

Aktivais balss pastiprinātājs (AVA)....11

Slēpto pogu izmantošana (pogas, kurām irvairāk nekā viena funkcija)....11

Izvades specifikācijas dažādiem skaņas efektu režīmiem 11

Soundbarskaļuma pielāgošana, izmantojot TV tālvadības pulti ....13

04 Sistēmas Soundbar pievienošana 14

Strāvas un ieriču pievienošana 14

- leteicamais skalruņu izvietojums....15

- Telpiskā skalruņa režīms (tikai HW-Q930B, HW-Q935B)....15

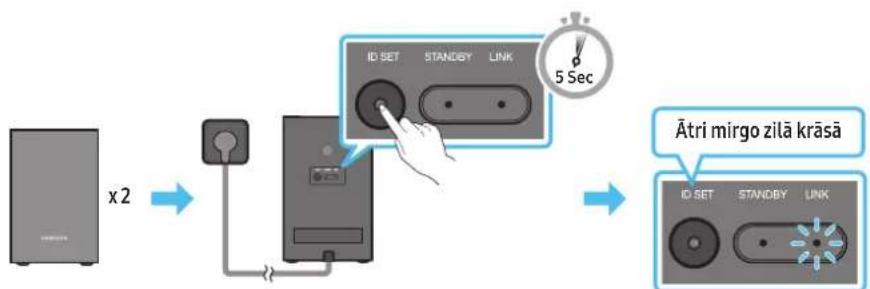

- Zemfrekvences skalruņa vai telpisko skalruņu manuāla pievienošana....16

- Gaismas diožu indikatori uz zemfrekvences skalruņa un telpisko skalruņu aizmugures 17

05 Savienošana ar TV 18

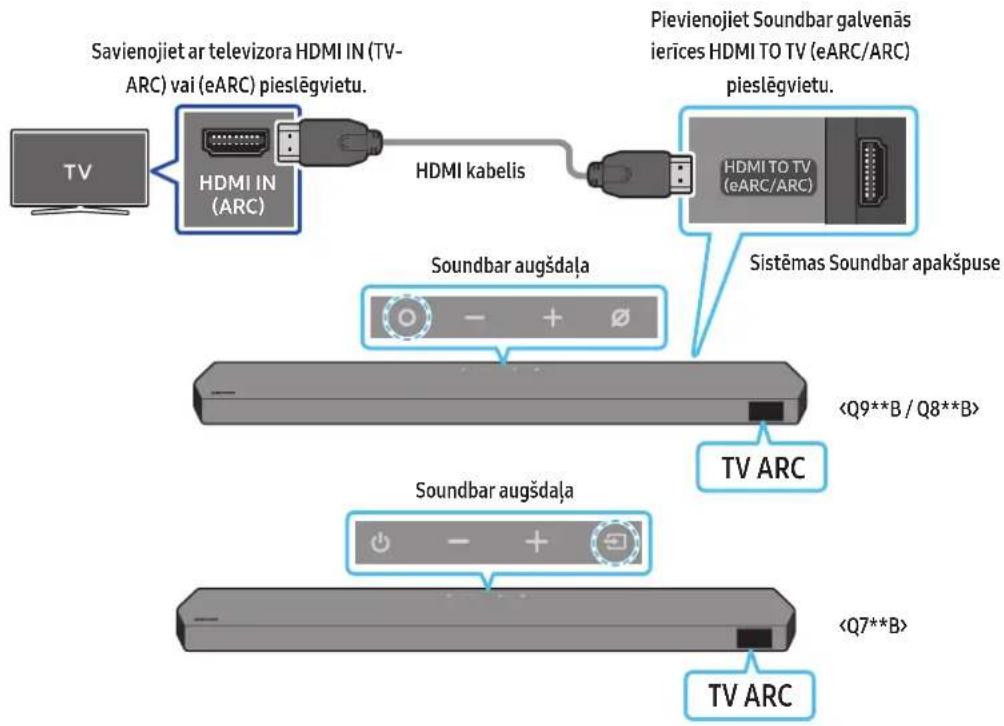

TV, kas atbalsta HDMI ARC (Audio Return Channel), pievienošana....18

Savienojuma izveide, izmantojot optisko kabeli....19

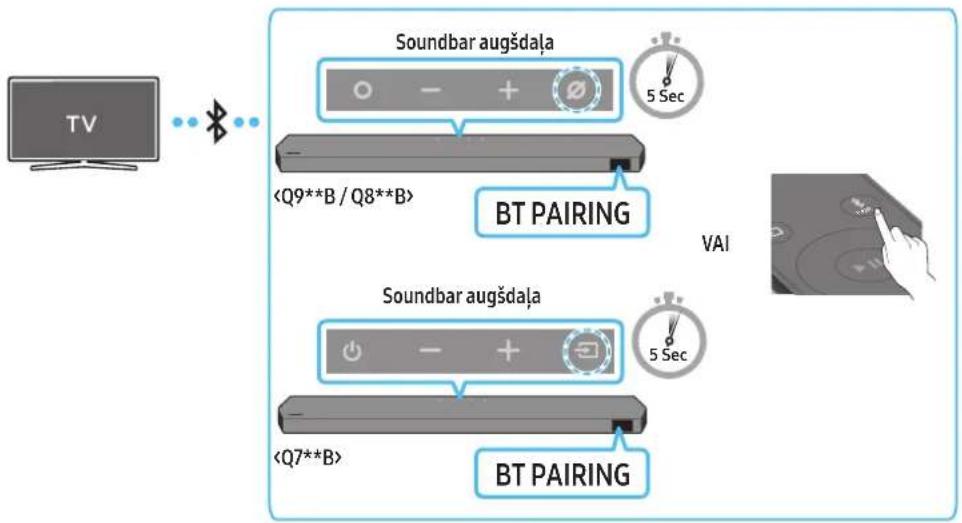

Savienojuma izveide, izmantojot Bluetooth.... 20

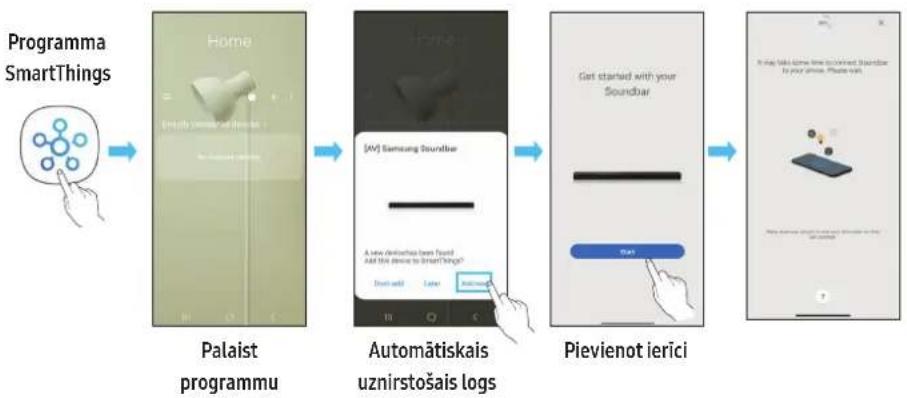

Savienošana, izmantojot Wi-Fi....22

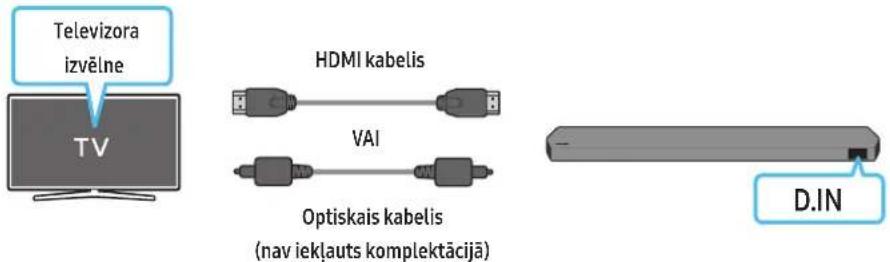

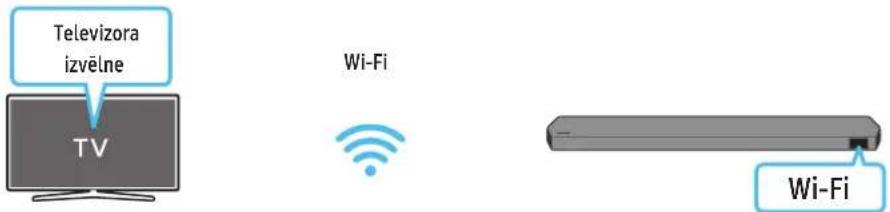

Funkcijas Q-Symphony lietošana 23

Spacefit skañas izmantošana....24

06 Ārējās ierīces pievienošana 25

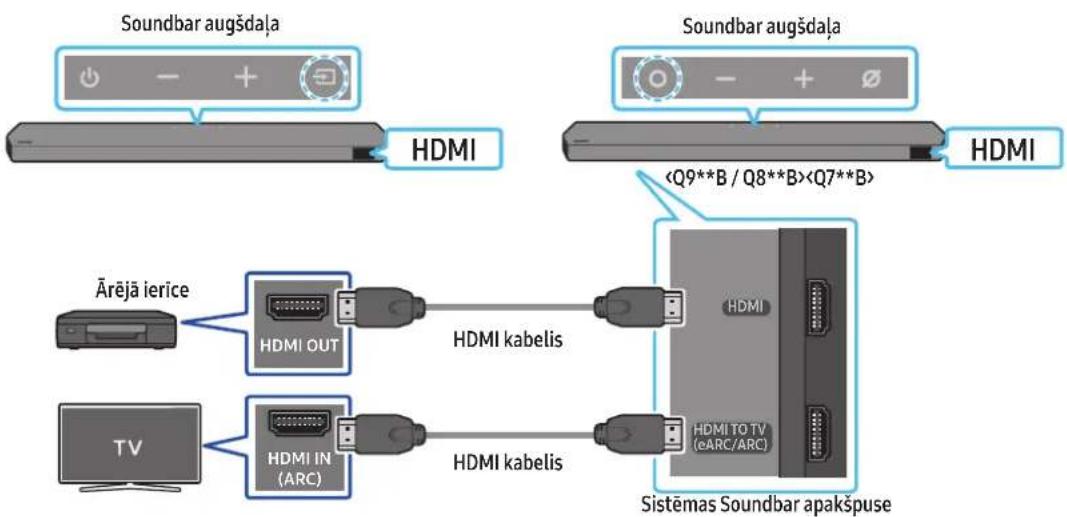

1. metode Savienojuma izveide, izmantojot HDMI kabeli (ar Dolby Atmos / DTS:X dekodēšanas un atskanošanas funkciju) .....25

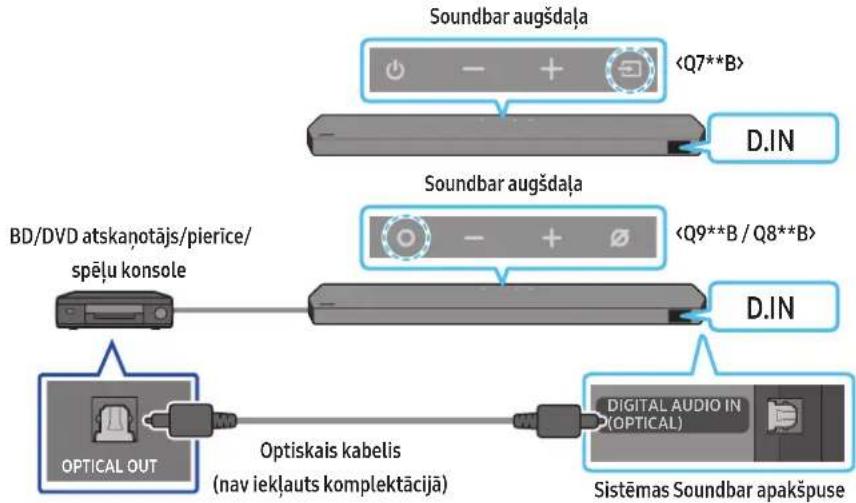

2. metode Savienojuma izveide, izmantojot optisko kabeli 26

07 Mobilās ierīces pievienošana 27

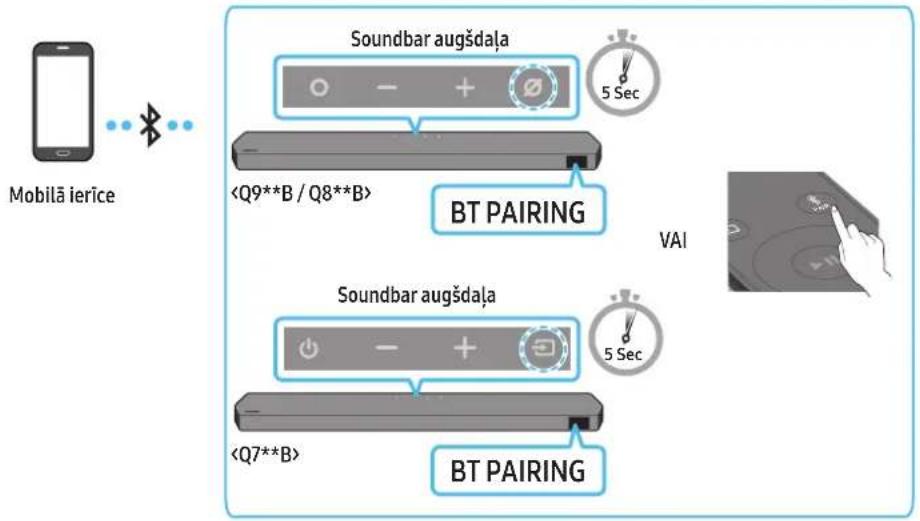

1. metode Savienojuma izveide, izmantojot Bluetooth....27

2. metode Savienojuma izveide, izmantojot Wi-Fi (bezvadu tiklu). 29

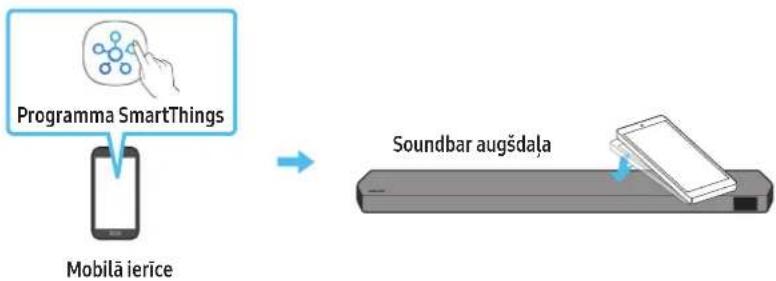

Funkcijas Tap Sound lietošana 30

08 Savienojuma izveide ar Apple AirPlay 2 31

09 Sienas stiprinājuma uzstādīšana 32

Piesardzības pasākumi uzstādišanas laikā....32

Sienas stiprinājuma komponenti....32

Telpisko skalruņu piestiprināšana pie sienas (tikai attiecīgajiem režīmiem) 33

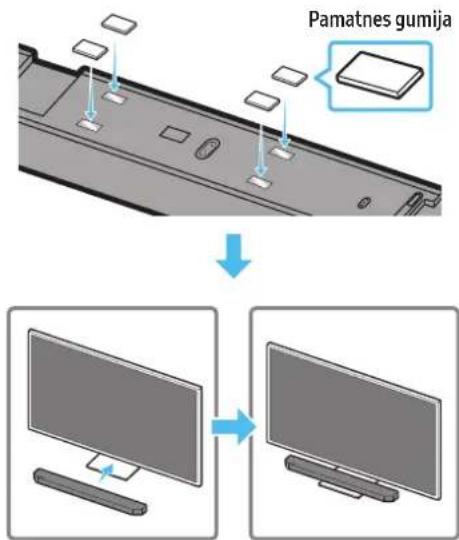

10 Soundbar uzstādīšana TV priekšā 33

KoLomonts 33

11 Programmatūras atjaunināšana 34

Automātiskā atjaunināšana 34

USB atjauninājumi....34

Inicializacija....35

12 Problēmu novēršana 35

13 Licence 37

14 Paziņojums par atvērtā pirmkoda licenci 37

15 Svarīgi paziņojumi par apkalpošanu 37

16 Specifikācijas un norādes 38

Specifikacijas....38

01 KOMPONENTU PÄRBAUDE

Soundbar galvenā ierice Soundbar tālvadības pults/baterijas Zemfrekvenču skalrunis

Sienas stiprinājuma vadotne Skrūves turētājs Skrūve

Sienas stiprinājuma kronšteins Pamatnes gumija

• Papildinformāciju par barošanas avotu un energijas patērinu skatiet uz produkta etiketes. (etikete: Soundbar galvenās ierīces aizmugure)
• Lai iegādātos papildu komponentus vai izvēles kabelus, sazinieties ar Samsung servisa centru vai Samsung klientu apkalpošanas centru.
• Papildinformāciju par sienas stiprinājumu vai pamatnes gumiju skatiet 32\~34. lpp.
• Dizains, specifikācijas un programmas ekrāns var tikt mainīts bez iepriekšēja brīdinājuma.
• Piederumu izskats var nedaudz atškirties no iepriekšējos attēlos redzamā.

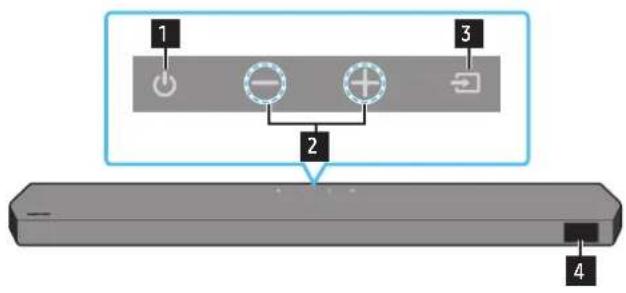

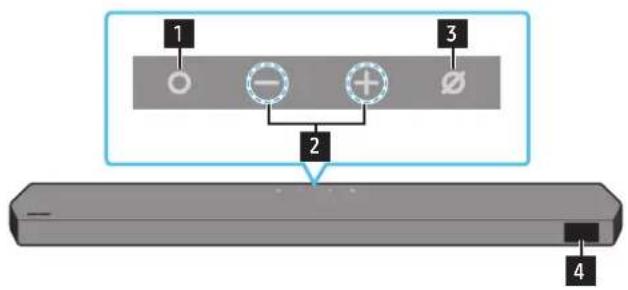

Soundbar augšējais panelis

1 2 3 4

1 2 3 4

1	Poga (vairākas funkcijas) (Q9**B / Q8**B modeli)Gaidstāves režimā nospiediet pogu (vairākas funkcijas), lai ieslēgtu Soundbar.Lai mainītu ievades avotu, nospiediet pogu (vairākas funkcijas).
1	Poga (ieslēgšana/izslēgšana) (Q7**B modelis)leslēdz un izslēdz barošanu.
2	Poga—+ (skalums)Regulē skalumu.
3	Poga (mikrofons ieslēgts/izslēgts) (Q9**B / Q8**B modeli)Nospiediet to, lai ieslēgtu vai izslēgtu mikrofonu.
3	Poga (avots) (Q7**B modelis)Lai mainītu ievades avotu, nospiediet pogu-avots).
4	isplejsParāda izstrādājuma statusu un pašreizējo režimu.D.IN → HDMI → Wi-Fi → BT

• Pievienojot mainstrāvas vadu, barošanas poga sāks darboties pēc 4 līdz 6 sekundēm.
• leslëdzot šo ierici, aizkave pirms skañas atskanošanas ir 4 lidz 5 sekundes.
• Ja dzirdat skaņu gan no televizora, gan Soundbar, televizora audio atveriet izvēlni Iestatījumi un mainiet televizora skaļruni uz Ārējais skaļrunis.

Soundbar apakšējais panelis

1 2 SERVICE 3 4 HDMI HDMI TO TV (WABC/ARC) 5 DIGITAL AUDIO IN (OPTICAL)

1OWER

Pievienojiet Soundbar strāvas vadu. (Skatiet 14. lpp.)

2 SERVICE

Pievienojiet USB atmiñas ierīci, lai jauninātu izstrādājuma programmatūru.

Savienojiet ar ārējas ierīces digitālās (optiskās) izejas ligzdu. (Skatiet 26. lpp.)

6 HDMI

Lauj vienlaicīgi ievadīt digitālos video un audio signālus, izmantojot HDMI kabeli. Pievienojiet ārējās ierīces HDMI izeju. (Skatiet 25. lpp.)

7 HDMI TO TV (eARC/ARC)

Savienojiet ar televizora HDMI ligzdu. (Skatiet 18. lpp.)

• Atvienojot strāvas vadu no sienas kontaktligzdas, velciet aiz kontaktdakšas. Nevelciet, satverot kabeli.
• Šo ierici vai citrus komponentus nedrikst pievienot mainstrāvas kontaktligzdai, lidz ir izveidoti visi savienojumi starp komponentiem.

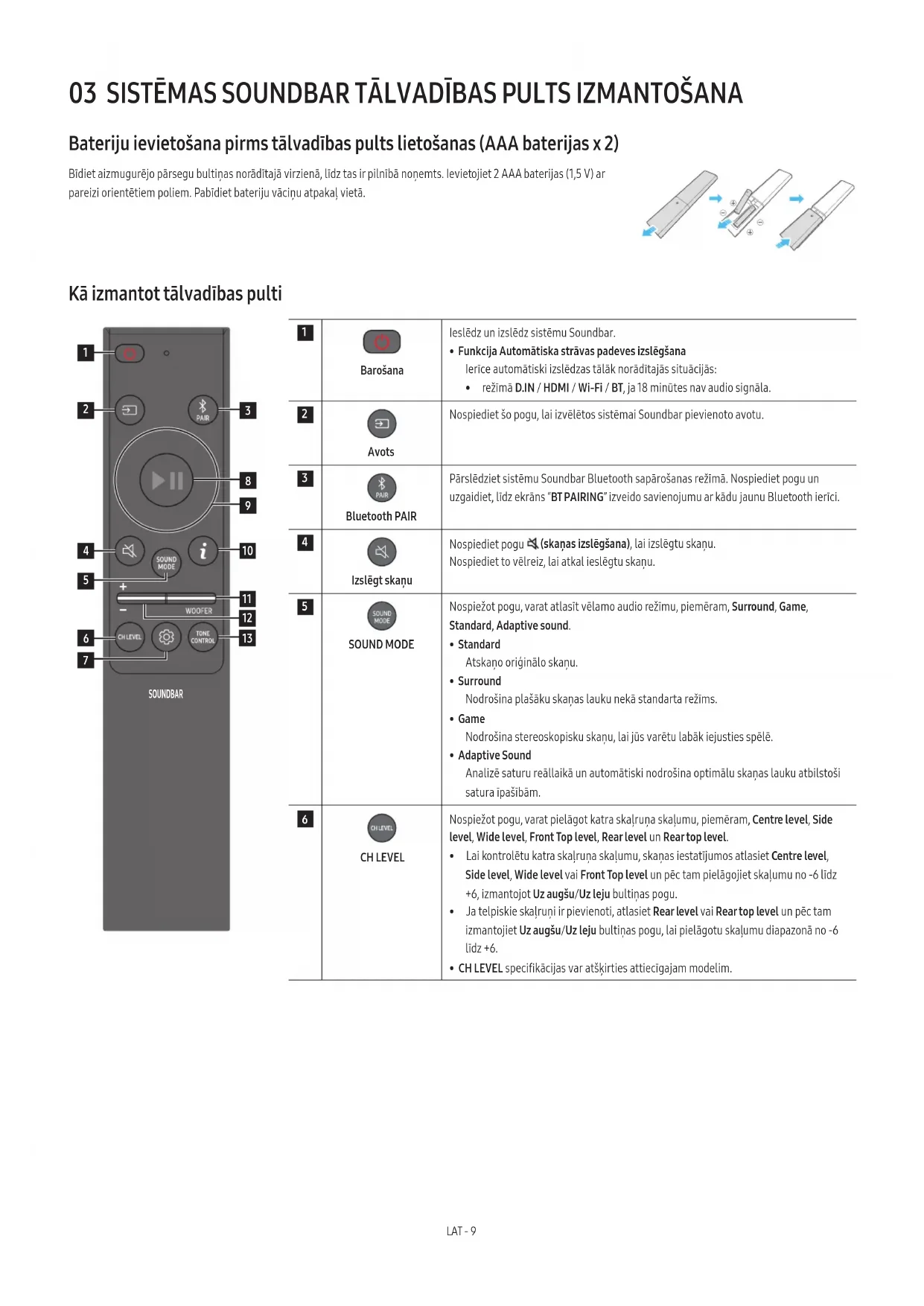

03 SISTEMAS SOUNDBAR TÄLVADIBAS PULTS IZMANTOŠANA

Bateriju ievietošana pirms tālvadības pults lietošanas (AAA baterijas x 2)

Bīdiet aizmugurējo pārsegu bultiņas norādītajā virzienā, līdz tas ir pilnībā noņemts. Ievietojiet 2 AAA baterijas (1,5 V) ar pareizi orientētiem poliem. Pabīdiet bateriju vāciņu atpakal vietā.

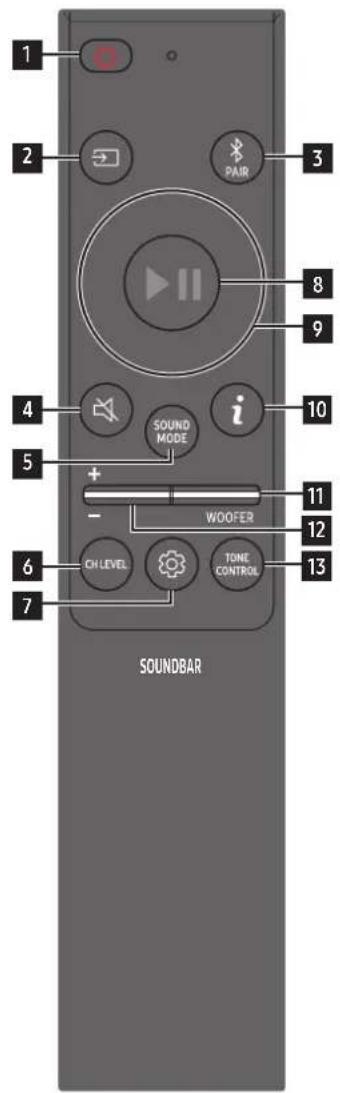

Kā izmantot tālvadības pulti

1 2 3 PAIR 8 9 4 i 10 5 + - WOOFER 11 12 6 CH LEVEL TONE CONTROL 13 7 SOUNDBAR

1	Barošana	leslēdz un izslēdz sistēmu Soundbar.Funkcija Automātiska strāvas padeves izslēgšanalerice automātiski izslēdzas tālāk norādītajās situācijās:režimā D.IN / HDMI / Wi-Fi / BT, ja 18 minūtes nav audio signāla.
2	Avots	Nospiediet šo pogu, lai izvēlētos sistēmai Soundbar pievienoto avotu.
3	Bluetooth PAIR	Pārslēdziet sistēmu Soundbar Bluetooth sapārošanas režimā. Nospiediet pogu un uzgaidiet, līdz ekrāns “BT PAIRING” izveido savienojumu ar kādu jaunu Bluetooth ierīci.
4	Izslēgt skaņu	Nospiediet pogu (skaņas izslēgšana), lai izslēgtu skaņu.Nospiediet to vēlreiz, lai atkal ieslēgtu skaņu.
5	SOUND MODE	Nospiežot pogu, varat atlasit vēlamo audio režimu, piemēram, Surround, Game, Standard, Adaptive sound.StandardAtskaņo originālo skaņu.SurroundNodrošina plašāku skaņas lauku nekā standarta režims.GameNodrošina stereoskopisku skaņu, lai jūs varētu labāk iejusties spēlē.Adaptive SoundAnalizē saturu reāllaikā un automātiski nodrošina optimālu skaņas lauku atbilstoši satura īpašībām.
6	CH LEVEL	Nospiežot pogu, varat pielāgot katra skaļruņa skaļumu, piemēram,Centre level, Side level, Wide level, Front Top level, Rear level un Rear top level.Lai kontrolētu katra skaļruņa skaļumu, skaņas iestatījumos atlasiet Centre level, Side level, Wide level vai Front Top level un pēc tam pielāgojiet skaļumu no -6 līdz +6, izmantojot Uz augšu/Uz leju bultiņas pogu.Ja telpiskie skaļruņi ir pievienoti, atlasiet Rear level vai Rear top level un pēc tam izmantojiet Uz augšu/Uz leju bultiņas pogu, lai pielāgotu skaļumu diapazonā no -6 līdz +6.CH LEVEL specifikācijas var atšķirties attiecīgajam modelim.

7	Skaņas vadība	Nospiežot pogu, varat iestatīt audio funkciju, piemēram, Spacefit sound, AVA, Voice enhance mode, Night mode, Sync, Surround speaker mode, Virtual. Vajadzigo vienumu var pielāgot, izmantojot pogas Uz augšu/Uz leju.Funkcijas Spacefit sound un AVA neatbalsta Q7**B modelis.Voice enhance mode uzlabo filmā vai televizorā runāto dialogu, lai to varētu vieglāk saklausit.Night mode ir optimizēts skatišanai nakts laikā ar iestatījumiem, kas pielāgota skaļuma samazināšanai, bet dialoga skaidribas saglabāšanai.Nospiediet pogu (skaņas vadība) un turiet to nospiestu aptuveni 5 sekundes, lai pielāgotu skaņu katraī frekvenču joslai. 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz un 10 kHz ir atlasāmi, izmantojot pogu Pa kreisi/Pa labi, un katru var pielāgot uz iestatījumu no -6 līdz +6, izmantojot Uz augšu/Uz leju bultiņas pogu.(Pārliecinieties, vai skaņas režīma iestatijums ir "Standard".)Ja televizora video un Soundbar audio nav sinhronizēti, skaņas vadības izvēlnē atlasiet Sync un pēc tam iestatiet audio aizkavi no 0 līdz 300 milisekundēm, izmantojot Uz augšu/Uz leju bultiņas pogu.Sync atbalsts ir tikai dažām funkcijām.Pieejamos iestatījumus Surround speaker mode atbalsta tikai Q9**B modelis.Skaļruņa funkciju Virtual var iestatīt uz IESLĒGTS/IZSLĒGTS, izmantojot Uz augšu/Uz leju bultiņas pogu.
8	Atskaņot/pauze	Izmantojiet šo pogu, lai atskaņotu vai pauzētu mūziku.
9	Uz augšu/Uz leju/Pa kreisi/Pa labi	Nospiediet norādītās zonas, lai atlasīt augšup/lejup/pa kreisi/pa labi.Nospiediet uz augšu/uz leju/pa kreisi/pa labi uz pogas, lai izvelētos vai iestatītu funkcijas.Mūzikas izlaišanaLai atlasītu nākamo mūzikas failu, nospiediet pogu Pa labi. Lai atlasītu iepriekšējo mūzikas failu, nospiediet pogu Pa kreisi.ID SETIzmantojiet šo iespēju, ja zemfrekvenču skaļrunis vai telpiskās skaņas skaļruņi nav pieslēgti vai ja tie ir jāpieslēdz no jauna.Kad ierīce ir izslēgta, nospiediet Uz augšu bultiņas pogu un 5 sekundes turiet to nospiestu, lai veiktu ID SET. (Skatiet 16. lpp.)
10	Info	Nospiediet, lai parādītu informāciju par aktīvo funkciju vai pieejamo kodeksu.Režimā BT tas parāda savienoto ierīci (kad savienošana pārī ir pabeigta) vai "BT ready" (kad nepieciešama savienošana pārī).
11	WOOFER LEVEL	Spiediet pogu uz augšu vai uz leju, lai pielāgotu zemfrekvences skaļruņa (basu) limeni.
12	SKALUMS	Spiediet pogu uz augšu vai uz leju, lai pielāgotu skaļumu.Izslēgt skaņuNospiediet pogu SKALUMS, lai izslēgtu skaņu. Nospiediet to vēlreiz, lai atkal ieslēgtu skaņu.
13	TONE CONTROL	Nospiežot pogu, varat pielāgot diskanta vai basu skaļuma limeni. Vajadzīgo vienumu var pielāgot, izmantojot Uz augšu/Uz leju bultiņas pogas. Ši funkcija ir iespējota režimā Sound, izņemot režimu Standard.Lai kontrolētu diskanta vai basu skaļumu, skaņas iestatījumos atlasiet TREBLE vai BASS un pēc tam pielāgojiet skaļumu no -6 līdz +6, izmantojot Uz augšu/Uz leju bultiņas pogu.Lidzko basa limenis ir mainits, skaļruņa limenis tiks attiecīgli pielāgots.

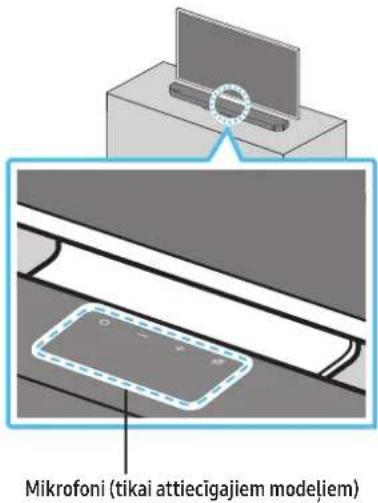

Aktīvais balss pastiprinātājs (AVA)

• Analizē ārējo troksni reallaikā, kamēr Soundbar veic atskaņošanu, lai balss audio būtu vienmēr skaidri dzirdams.
• Analīzes laikā dati netiek saglabāti.
• Šī funkcija netiek atbalstīta Q7**B modeli.

Slēpto pogu izmantošana (pogas, kurām ir vairāk nekā viena funkcija)

Slēptā poga		Papildinformācija
Tālvadības pults poga Funkcija
WOOFER (Uz augšu)	Televizora tālvadības pults ieslēgšana/izslēgšana (gaidstāve)	13. lpp.
Uz augšu ID SET 16. lpp.
(skaņas vadība)	7 joslu ekvalaizers 10. lpp.

Izvades specifikācijas dažādiem skaņas efektu režīmiem

Efekts levade		Izvade
		Ar zemfrekvences skałruni un telpisko skałruni
Standard	2.0 ch 2.1 ch
	5.1 ch 5.1 ch / 7.1 ch (DTS)
	7.1 ch 7.1 ch
	Dolby Atmos®, DTS:X 7.1.4 ch
Surround	2.0 ch 9.1.4 ch
	5.1 ch 9.1.4 ch
	7.1 ch	9.1.4 ch
	Dolby Atmos®, DTS:X	9.1.4 ch
Game	2.0 ch 9.1.4 ch
	5.1 ch 9.1.4 ch
	7.1 ch	9.1.4 ch
	Dolby Atmos®, DTS:X	9.1.4 ch
Adaptive Sound	2.0 ch 9.1.4 ch
	5.1 ch 9.1.4 ch
	7.1 ch	9.1.4 ch
	Dolby Atmos®, DTS:X	9.1.4 ch

Efekts levade		Izvade
		Tikai ar zemfrekvenču skalruni	Ar zemfrekvences skalruni un telpisko skalruni
Standard	2.0 ch 2.1 ch 2.1 ch
	5.1 ch 5.1 ch 5.1 ch / 7.1 ch (DTS)
	7.1 ch 5.1 ch 7.1 ch
	Dolby Atmos®, DTS:X 5.1.2 kanāls 7.1.4 ch
Surround	2.0 ch 5.1.2 kanāls 7.1.4 ch
	5.1 ch 5.1.2 kanāls 7.1.4 ch
	7.1 ch 5.1.2 kanāls 7.1.4 ch
	Dolby Atmos®, DTS:X 5.1.2 kanāls 7.1.4 ch
Game	2.0 ch 5.1.2 kanāls 7.1.4 ch
	5.1 ch 5.1.2 kanāls 7.1.4 ch
	7.1 ch 5.1.2 kanāls 7.1.4 ch
	Dolby Atmos®, DTS:X 5.1.2 kanāls 7. 1.4 ch
Adaptive Sound	2.0 ch 5.1.2 kanāls 7.1.4 ch
	5.1 ch 5.1.2 kanāls 7.1.4 ch
	7.1 ch 5.1.2 kanāls 7.1.4 ch
	Dolby Atmos®, DTS:X 5.1.2 kanāls 7. .1.4 ch

Efekts levade		Izvade
		Tikai ar zemfrekvenču skalruni	Ar zemfrekvences skalruni un telpisko skalruni
Standard	2.0 ch 2.1 ch 2.1 ch
	5.1 ch 3.1 ch 5.1 ch
	Dolby Atmos®, DTS:X 3.1.2 kanāls 5.1.4 kanāls
Surround	2.0 ch 3.1.2 kanāls 5.1.4 kanāls
	5.1 ch 3.1.2 kanāls 5.1.4 kanāls
	Dolby Atmos®, DTS:X 3.1.2 kanāls 5.1.4 kanāls
Game	2.0 ch 3.1.2 kanāls 5.1.4 kanāls
	5.1 ch 3.1.2 kanāls 5.1.4 kanāls
	Dolby Atmos®, DTS:X 3.1.2 kanāls 5.1.4 kanāls
Adaptive Sound	2.0 ch 3.1.2 kanāls 5.1.4 kanāls
	5.1 ch 3.1.2 kanāls 5.1.4 kanāls
	Dolby Atmos®, DTS:X 3.1.2 kanāls 5.1.4 kanāls

Telpiskie skalruņi neatskaņos skaņu 2 kanālu izvadei, kamēr tiek izmantots režims Standard. Lai iespējotu telpisko skalruņu skaņu, mainiet efekta režimu uz Surround.

Soundbar skaluma pielāgošana, izmantojot TV tālvadības pulti

Regulējiet sistēmas Soundbar skalumu ar televizora tālvadības pulti.

• Šo funkciju var izmantot tikai ar IR tālvadības pultīm. Funkcija nav savietojama ar Bluetooth tālvadības pultīm (pultīm, kuras jāsapāro ar ierīci).
• Iestatiet TV skalruni uz Ārējais skalrunis, lai izmantotu šo funkciju.

• Ražotāji, kas atbalsta šo funkciju: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA.

• Izslēdziet sistēmu Soundbar.

• Nospiediet pogu WOOFER un turiet to nospiestu pogu 5 sekundes.

Katru reizi, kad nospiežat pogu WOOFER un turat to nospiestu 5 sekundes, režims pārslēdzas šādā secībā: "OFF-TV REMOTE" (noklusējuma režims), "SAMSUNG-TV REMOTE", "ALL-TV REMOTE".

Tālvadības pults poga Displejs Status
		(Noklusējuma režims)OFF-TV REMOTE	Atspējot televizora tālvadības pulti.
		SAMSUNG-TV REMOTE	lespējot Samsung televizora infrasarkano staru tālvadības pulti.
		ALL-TV REMOTE	lespējot cita televizoru ražotāja infrasarkano staru tālvadības pulti.

04 SISTEMAS SOUNDBAR PIEVIENOŠANA

Strāvas un ierīču pievienošana

Izmantojiet strāvas vadu, lai pievienotu zemfrekvences skalruni, telpiskos skalrunus un Soundbar kontaktligzdai tālāk norādītajā secībā.

- Papildinformāciju par nepieciešamo strāvas padeves avotu un energijas patērīņu skatiet uz izstrādājuma etiketes. (etikete: Soundbar galvenās ierīces aizmugure)

1. Pievienojiet strāvas vadu zemfrekvenču skalrunim.

Barošanas vads

Zemfrekvenču skalruņa aizmugure

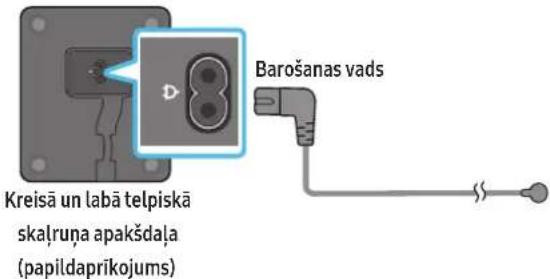

1. Pievienojiet strāvas vadu kreisajam un labajam telpiskajam skałrunim. (opcija)

Kreisā un labā telpiskā skalruņa apakšdaļa (papildaprikojums) Barošanas vads

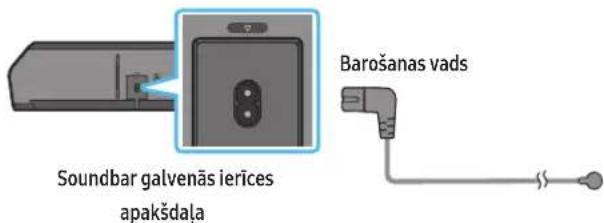

1. Pievienojiet strāvas vadu Soundbar.

Soundbar galvenās ierīces apakšdala Barošanas vads

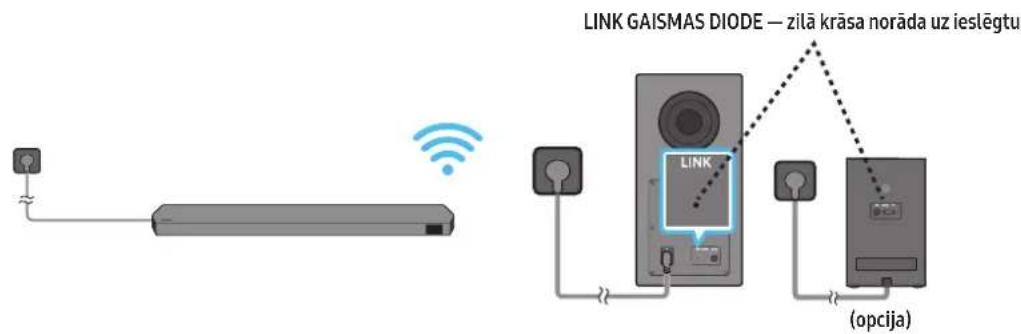

1. Pievienojiet strāvu Soundbar, zemfrekvences skaļrunim un telpiskajiem skaļruņiem. Zemfrekvences skaļruņi un telpiskie skaļruņi tiek automatīski pievienoti, ja Soundbar tiek ieslēgts.

LINK GAISMAS DIODE — zilā krāsa norāda uz ieslēgtu LINK (opcija)

PIEZIME

• Pievienojiet strāvu zemfrekvences skalrunim un telpiskajiem skalruniem pirms Soundbar pievienošanas. Zemfrekvences skalruni un telpiskie skalruni tiks automātiski pievienoti, ja Soundbar tiek ieslēgts.
• Ja barošanas vads tiek atvienots un atkal pievienots laikā, kad izstrādājums ir ieslēgts, sistēma Soundbar ieslēdzas automātiski.
• Telpisko skalruņu sistēmu atbalsta tikai attiecīgie modeli.

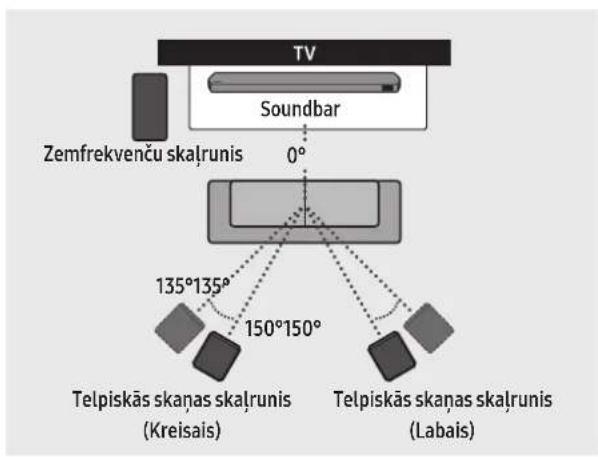

leteicamais skalruņu izvietojums

TV Soundbar 0° Zemfrekvenču skałrunis 135°135° 150°150° Telpiskās skaņas skałrunis (Kreisais) Telpiskās skaņas skałrunis (Labais)

! UZMANIBU

• Bezvadu uztveršanas antenas ir iebūvētas bezvadu zemfrekvences skalrunī un telpiskajos skalrunos. Uzglabājiet ierīces attālāk no ūdens un mitruma.
• Optimālai klausīšanās pieredzei nodrošiniet, ka vietas ap bezvadu zemfrekvences skalruni un telpiskajiem skalruniem ir bez škēršliem.

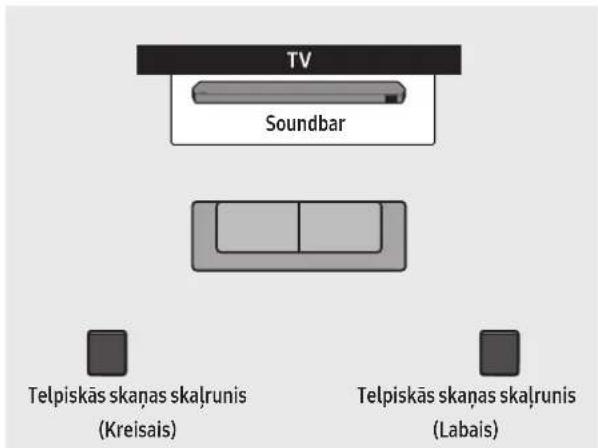

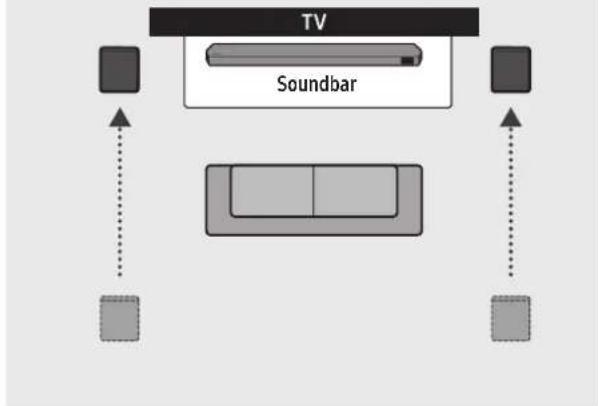

Telpiskā skalruņa režīms (tikai HW-Q930B, HW-Q935B)

Optimālā telpiskā skaņa var tikt nodrošināta atkarībā no aizmugurējā skalruņa pozīcijas. Skalruņu novietojiet skatiet attelā tālāk.

Lai aktivizētu šo režimu, atlasiet telpiskā skalruņa režimu, izmantojot Soundbar tālvadibas pults pogu.

(Skañas vadiba) → Surround speaker → ▲Uz augšu) / (U▼leju) → Front / Rear)

TV Soundbar Telpiskās skaņas skaļrunis (Kreisais) Telpiskās skaņas skaļrunis (Labais)

Telpiskās skañas skałrunis (Kreisais) Telpiskās skañas skałrunis (Labais)
    Soundbar2["Ground"]
    Soundbar3["Ground"]
    Soundbar4["Ground"]

Novietojums aizmugurē Novietojums priekšā

PIEZIME

• Šis režīms ir pieejams tikai ar Soundbar modeliem, kas ietver konkrētu telpisko skalruni.
• Priekšējo skalruņu režimā novietojiet priekšējos skalruņus pret sevi.
• Aizmugurējo skalruņu režīms ir iespējots pēc noklusējuma.

Pirms veicat tālāk aprakstīto manuālās pievienošanas procedūru:

• Pärbaudiet, vai strāvas vads Soundbar un zemfrekvences skalrunim vai telpiskajiem skalruniem ir pievienots pareizi.

• Izslēdziet sistēmu Soundbar.

• Izslēdziet Soundbar galveno ierīci.

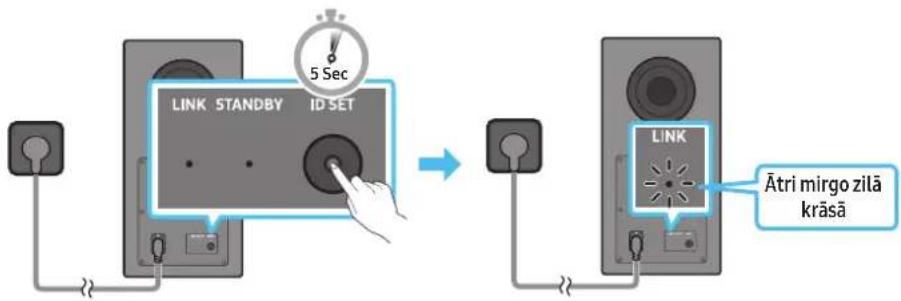

• Nospiediet un vismaz 5 sekundes turiet nospiestu zemfrekvences skalruņa vai telpisko skalruņu aizmugurē esošo ID SET.

- Sarkanais indikators katra skalruņa aizmugurē izslēdzas, un mirgo zilais indikators.

LINK STANDBY ID SET 5 Sec LINK Ātri mirgo zilā krāsā

Zemfrekvenču skalruņa aizmugure Zemfrekvenču skalruņa aizmugure

Kreisā un labā telpiskā skaļruņa aizmugure (opcija)

1. Nospiediet tālvadības pults Uz augšu bultiņas pogu un turiet to nospiestu 5 sekundes.

2. Ziņojums ID SET īsu brīdi ir redzams Soundbar displejā un pēc tam pazūd.

3. Soundbar automātiski ieslēdzas, kad ID SET ir pabeigts.

1. Pārbaudiet, vai LINK indikators deg zilā krāsā (savienojums izveidots).

LINK GAISMAS DIODE — zilā krāsa norāda uz ieslēgtu

LINK GAISMAS DIODES indikatori pārstāj mirgot un deg nemainīgi zilā krāsā, ja savienojums tiek izveldots starp Soundbar un bezvadu zemfrekvences skalruņi, telpiskajiem skalruņiem.

Gaismas diožu indikatori uz zemfrekvences skalruņa un telpisko skalruņu aizmugures

LEDStatus Apraksts	Risinājums
Zemfrekvenču skaļrunisTelpiskie skaļruņi(tikai attiecīgie modeli)	Deg	Savienojums ir izveidots(normāla darbība)	-
	Mirgo Notiek savienojuma atjaunošana		Pārbaudiet, vai barošanas kabelis, kas pievienots galvenajaiSoundbar ierīcei, ir pievienots pareizi, vai uzgaidiet aptuveni5 minūtes. Ja mirgošana turpinās, mēģiniet manuāli pievienotzemfrekvences skaļruni un telpiskos skaļrunus. Skatiet 16. lpp.
Zemfrekvenču skaļrunisTelpiskie skaļruņi(tikai attiecīgie modeli)	Deg	Gaidišanas režīms (kad sistēmasSoundbar galvenā ierice irizslēgta)	Pārbaudiet, vai barošanas kabelis, kas pievienots galvenajaiSoundbar ierīcei, ir pievienots pareizi.
		Savienojuma izveide neizdevās	Vēlreiz izveidojiet savienojumu Norādījumus par manuālosavienojumu skatiet 16. lpp.
Zemfrekvenču skaļrunisTelpiskie skaļruņi(tikai attiecīgie modeli)	Mirgo Darbības klūda		Šajā rokasgrāmatā skatiet Samsung apkalpošanas centrakontaktinformāciju.

PIEZIME

• Ja galvenā ierīce ir izslēgta, bezvadu skaļrunis pāriet gaidstāves režīmā un zemfrekvences skaļruņa aizmugurē esošā gaismas diode STANDBY maina krāsu uz sarkanu pēc mirgošanas zilā krāsā vairākas reizes.
• Ja Soundbar tuvumā izmantojat ierīci, kas lieto to pašu frekvenci, kāda ir Soundbar, traucējumi var izraisīt dažus skaņas traucējumus.
• Galvenās ierices bezvadu signāla maksimālais pārraides ātrums ir aptuveni 10 m, bet var atšķirties atkaribā no darba vides. Ja starp galveno ierici un bezvadu zemfrekvences skaļruni ir tērauda-betona vai metāla siena, sistēma var nedarboties vispār, jo bezvadu signāls nevar izklūt caur metālu.
• Telpisko skalruņu sistēmu atbalsta tikai attiecīgie modeli.

UZMANIBU

• Bezvadu uztveršanas antenas ir iebūvētas bezvadu zemfrekvences skalrunī un telpiskajos skalrunos. Ierīce jāglabā vietā, kurtā nevar saskarties ar ūdeni un mitrumu.
• Optimālai klausišanās pieredzei nodrošiniet, ka vieta ap bezvadu zemfrekvences skalruni un telpiskajiem skalruniem ir bez škēršliem.

05 SAVIENOŠANA AR TV

TV, kas atbalsta HDMI ARC (Audio Return Channel), pievienošana

UZMANIBU

• Kad ir pievienots gan HDMI, gan optiskais kabelis, HDMI signāls tiek saņemts pirmais.
• Lai savienotu televizoru un sistēmu Soundbar, izmantojot HDMI kabeli, noteikti savienojiet ar ARC marķetos termināļus. Pretējā gadījumā televizora skaņa var netikt atskanota.
  • Ieteicamais kabelis ir High Speed HDMI Cable with Ethernet.

Savienojiet ar televizora HDMI IN (TV-ARC) vai (eARC) pieslëgvietu. HDMI IN (ARC) HDMI kabelis Pievienojiet Soundbar galvenäs ierīces HDMI TO TV (eARC/ARC) pieslëgvietu. HDMI TO TV (eARC/ARC) Soundbar augšdaļa Sistēmas Soundbar apakšpuse TV ARC Soundbar augšdaļa TV ARC

1. Kad sistēma Soundbar un televizors irizslēgts, pievienojiet HDMI kabeli, kā parādīts attēlā.
2. leslēdziet sistēmu Soundbar un televizoru.

3. Soundbar galvenās ierīces displeja logā tiek parādīts uzraksts "TV ARC" un tiek atskanota televizora skana.

4. Kad televizora skaņa netiek izvadīta, nospiediet pogu (vairākas funkcijas) → (avots) Soundbar augšdaļā vai tālvadības pults pogu → (avots), lai atlasītu "D.IN" režīmu. Ekrānā tiek secīgi parādīts teksts "D.IN" un "TV ARC" un tiek atskanota televizora skaņa.

5. Ja pievieno televizoru, kas atbalsta eARC funkciju, "eARC" parādās displejā un atskan skaņa.
6. Lai izveidotu savienojumu araARC, funkcija eARC televizora izvēlnē ir jāiestata uz leslēgts. Plašāku informāciju par iestatīšanu skatiet televizora lietotāja rokasgrāmatā.

(piemēram, Samsung TV: Sākums (n) → Izvēlne → Iestatījumi (s) → Visi iestatījumi (s) → Skaņa → Expert Settings → HDMI-eARC Mode (Auto))

• Ja Soundbar galvenās ierīces displeja logā netiek parādīts uzraksts "TV ARC", pārbaudiet, vai HDMI kabelis ir savienots ar pareizo pieslēgvietu.
• Lai mainitu sistēmas Soundbar skalumu, izmantojiet televizora tālvadības pults skaluma pogas.

PIEZIME

• Ja televizors, kas atbalsta HDMI ARC (Audio Return Channel), tiek pievienots sistēmai Soundbar, izmantojot HDMI kabeli, digitālos video un audio datus var pārraidīt, nepievienojot atsevišku optisko kabeli.
• lesakām izmantot bezserdes HDMI kabeli, ja ir pieejams. Ja izmantojat HDMI kabeli ar serdi, ieteicams izmantot tādu kabeli, kura diametrs ir mazāks par 14 mm.
• Šī funkcija nav pieejama, ja HDMI kabelis neatbalsta ARC.
• Ja kāda apraides kanāla audio signāls ir kodēts kā Dolby Digital un televizora “Digitālās izvades audio formāts” ir iestatīts kā PCM, ieteicams šo iestatījumu nomainīt uz Dolby Digital. Kad televizora iestatījums būs nomainīts, skaņas kvalitāte uzlabosies. (Televizora izvēlnes Dolby Digital un PCM var būt apzīmētas ar citiem vārdiem atkaribā no televizora ražotāja.)
  • ARC/eARC protokoli atbalsta Dolby Atmos.
• Pärliecinieties, ka saturs atbalsta audiotehnologiju Dolby Atmos®.

Savienojuma izveide, izmantojot optisko kabeli

Kontrolpunkti pirms pievienošanas

• Kad ir pievienots gan HDMI, gan optiskais kabelis, HDMI signāls tiek saņemts pirmais.
• Ja izmantojat optisko kabeli un termināliem ir pārsegi, noteikti nonemiet tos.

1. Kad televizors un sistēma Soundbar ir izslēgti, savienojiet sistēmas Soundbar pieslēgVietu DIGITAL AUDIO IN (OPTICAL) un televizora OPTICAL izvades pieslēgVietu, izmantojot optisko kabeli (nav iekļauts komplektācijā), kā parādīts attēlā.
2. leslēdziet sistēmu Soundbar un televizoru.
3. Nospiediet Soundbar augšdalā esošo pogu ○ (vairākas funkcijas) → (avots) vai tālvadības pults pogu → (avots), lai atlasītu "D.IN" režimu.
4. Televizora skaņa tiek atskanota sistēmā Soundbar.

Savienojuma izveide, izmantojot Bluetooth

Kad Samsung televizors ir pievienots, izmantojot Bluetooth, var klausīties stereo skanu bez kabelu izmantošanas.

• Vienlaicīgi var pievienot tikai vienu Samsung televizoru.
• Var pievienot Samsung televizoru, kas atbalsta Bluetooth. Skatiet televizora tehniskos datus.

Sākotnējā savienojuma izveide

1. Nospiediet Soundbartālvadibas pults pogu ✦PAIR, lai atvērtu režimu "BTPAIRING".

(VAI) a. Nospiediet augšējā paneļa pogu (vairākas funkcijas) / → (avots un pēc tam atlasiet "BT". Zinojums "BT" pēc pāris sekundēm automatīiski tiek nomainīts uz "BTPAIRING" vai "BTREADY", ja pastāv savienojuma ieraksts.

b. Ja parādās "BT READY", nospiediet Soundbar augšējā paneļa pogu (mikrofons ieslēgts/izslēgts) / → (avots) un turiet to nospiestu vairāk par 5 sekundēm, lai parādītu "BT PAIRING".

1. Izvēlieties Bluetooth režimu Samsung televizorā.

(piem., Sākums (n) → Izvēlne → Iestatijumi (♂) → Visi iestatijumi (♂) → Skaņa → Skaņas izvade → Bluetooth skalruņu saraksts → Soundbar Q***B (Bluetooth))

1. TV ekrāna sarakstā atlasiet "Soundbar Q***B".

Pieejamā sistēma Soundbartiek rādīta kā "Nepieciešama sapārošana" vai "Sapārota" televizora Bluetooth ieriču sarakstā. Lai pievienotu Samsung televizoru sistēmai Soundbar, izvēlieties atbilstošo ziņojumu un pēc tam izveidojiet savienojumu.

- Kad Samsung televizors ir pievienots, sistēmas Soundbar priekšējā displejā tiek parādīts ziņojums [Televizora nosaukums] → "BT".

1. Tagad var dzirdët Samsung televizora skaņu no sistēmas Soundbar.

- Kad sistēma Soundbar pirmo reizi ir pievienota Samsung televizoram, izmantojiet režīmu "BT READY", lai atjaunotu savienojumu.

Ja ierici neizdodas pievienot

• Ja Samsung TV skalruņu sarakstā iresošs Soundbar (piemēram, Soundbar Q***B), dzēsiet to.
• Pēc tam atkārtojiet 1.-3. darbību.

Sistēmas Soundbar atvienošana no Samsung televizora

Nospiediet Soundbar augšdalā esošo pogu ○ (vairākas funkcijas) / ➞ (avots) vai tālvadības pults pogu ➞ (avots), lai atlasītu režīmu, kas nav "BT".

- Atvienošana aizņem kādu laiku, jo Samsung televizoram ir jāsaņem atbilde no sistēmas Soundbar.

• BT READY: šajā režimā var atjaunot savienojumu ar jebkuru Samsung televizoru vai mobilo ierīci, kas jau ir bijusi pievienota.
• BTPAIRING: šajā režimā sistēmai Soundbarvar pievienot jaunu ierīci.
  (Nospiediet Soundbar tālvadības pults pogu ✝PAIR vai nospiediet Soundbar augšdaļā esošo pogu Ⓞ(mikrofons ieslēgts/izslēgts) / ➞(avots) un turiet to nospiestu vairāk nekā 5 sekundes, kamār Soundbar ir "BT" režimā.)

• Lai izveidotu savienojumu ar Bluetooth sakaru sistēmu, novietojiet jaunu ierīci ne tālāk kā 1 m no sistēmas Soundbar.
• Ja, pievienojot Bluetooth ierici, tiek prasits ievadit PIN kodu, ievadiet <0000>.
• Sistēma Soundbar automātiski izslēdzas, ja tās darbības status Gatavs ir ildzis 18 minūtes.
• Sistēma Soundbar neveic pareizu Bluetooth meklēšanu vai savienošanu pārī šādos gadījumos:
  – Ja ap sistēmu Soundbar ir spēcīgs elektriskais lauks.
• Ja sistēma Soundbar vienlaikus ir savienota pārī ar vairākām Bluetooth ierīcēm.
• Ja Bluetooth ierīce ir izslēgta, nav pieejama vai radušies tās darbības traucējumi.
• Elektroniskās ierīces var radīt radiotraucējumus. Neļaujiet Soundbar galvenās ierīces tuvumā atrasties ierīcēm, kas rada elektromagnētiskos viļņus, piemēram, mikroviļņu krāsnīm, bezvadu lokālā tikla ierīcēm un citām.

Savienošana, izmantojot Wi-Fi

Kontrolpunkti pirms pievienošanas

• Wi-Fi savienojums ir pieejams tikai ar Samsung TV.
- Pārbaudiet, vai bezvadu maršrutētājs (Wi-Fi) irieslēgts un TV ir savienots ar maršrutētāju.
• TV un Soundbar ir jäbüt savienotiem ar to pašu bezvadu tiklu (Wi-Fi).
- Ja bezvadu maršrutētājs (Wi-Fi) izmanto DFS kanālu, jums vairs nevarēsiet izveidot Wi-Fi savienojumu starp TV un Soundbar. Detalizētai informācijai sazinieties ar savu interneta pakalpojumu sniedzēju.
- Tā kā izvēlnes var atškirties atkarībā no ražošanas gada, skatiet TV rokasgrāmatu.
- Lai savienotu TV ar Soundbar, izmantojot Wi-Fi, vispirms pievienojiet Soundbar pie bezvadu maršrutētāju. Papildinformāciju par to, kā izveidot Wi-Fi savienojumu, skatiet 29. lpp.

1. Papildinformāciju par Wi-Fi savienojumu ar Soundbarskatiet 29. lpp., "2. metode Savienojuma izveide, izmantojot Wi-Fi (bezvadu tiklu)".

2. Mainiet TV ievades avotu, izmantojot Soundbar audio izvēlni.

• Samsung TV, kas izlaisti 2017. gadā vai vēlāk

Sākums (n) → Izvēlne → Iestatījumi (→ Visi iestatījumi (→ Skaṇa → Skaṇas izvade → Soundbar Q***B (Wi-Fi)

PIEZIME

Wi-Fi Dolby Atmos savienojums ir pieejams dažos Samsung televizoru un Soundbar ieriču modelos.

Funkcijas Q-Symphony lietošana

Funkcijai Q-Symphony Soundbar sinhronizējas ar Saumsung televizoru, lai izvadītu skaņu caur divām ierīcēm optimālam telpiskajam efektam. Kad Soundbar ir pievienots, izvēlne "TV+Soundbar" atveras televizora izvēlnē Skaņas izvade. Izvēlieties attiecīgo izvēlni.

Televizora izvelne TV HDMI kabelis VAI Optiskais kabelis (nav iekļauts komplektācijā) D.IN

- Televizora izvēlnes piemērs: TV + [AV] Soundbarsērijas nosaukums (HDMI)

Televizora izvělne TV Wi-Fi Wi-Fi

- Televizora izvēlnes piemērs: TV + [AV] Soundbarsērijas nosaukums (Wi-Fi)

PIEZIME

• Tā var darboties atbilstoši televizora atbalstītajam kodeksam.
• Ši funkcija tiek atbalstīta tikai tad, ja ir pievienots HDMI vai optiskais kabelis (nav ietverts komplektā) vai izveidots savienojums ar Wi-Fi tiklu.
• Atkaribā no televizora modela parādītais ziņojums var atškirties.
• Televizorā un Soundbar skalrunī jābūt izveidotam savienojumam ar vienu to pašu bezvadu maršrutētāju/frekvenci.
• Ši funkcija ir pieejama dažos Samsung TV un dažos Soundbar modelos.

Spacefit skañas izmantošana

Nodrošina optimizētu skaņas kvalitāti, analizējot klausīšanās vietas.

1. metode Pievienošana, izmantojot Soundbar

Lai iespējotu šo funkciju, ieslēdziet režīmu Spacefit sound ar Soundbar tālvadības pults pogu.

(Ş(Skañas vadiba) → "Spacefit sound Off" → ▲ (Uz augšu) → "Spacefit sound On")

- Šī funkcija ir pieejama visos skaņas režimos.

2. metode Pievienošana, izmantojot TV

Lai iespējotu šo funkciju, Samsung TV izvēlnē ieslēdziet režīmu Adaptīva skana+.

(Sākums (n) → Izvēlne → Iestatījumi (♂) → Visi iestatījumi (♂) → General → Inteligentā režīma iestatījumi → Adaptīva skana+)

- Soundbar skaņas režīms automatiski mainīsies uz Adaptīva skaņa+, ja televizorā iespējojat režīmu Adaptīva skaņa+.

PIEZIME

- Ši funkcija darbojas, kad Soundbar izveido savienojumu ar dažiem Samsung TV.

- Q7**B modeli atbalsta tikai metodi "Connecting via TV".

06 ĀRĒJĀS IERĪCES PIEVIENOŠANA

1. metode Savienojuma izveide, izmantojot HDMI kabeli (ar Dolby Atmos / DTS:X dekodēšanas un atskaņošanas funkciju)

Kontrolpunkti pirms pievienošanas

• Ja audio izvades opcijas ietver Sekundārais Audio, nodrošiniet, ka Sekundārais Audio ir iestatīts uz Izslēgts.
• Pärliecinieties, ka saturs atbalsta audiotehnologiju Dolby Atmos® / DTS:X.

Soundbar augšdaļa Soundbar augšdaļa HDMI HDMI Ārējā ierīce HDMI OUT HDMI kabelis HDMI TV HDMI IN (ARC) HDMI kabelis HDMI TO TV (cARC/ARC) Sistēmas Soundbar apakspuse

1. Izmantojiet HDMI kabeli, lai savienotu HDMI OUT pieslēgvietu uz ārējās ierīces un HDMI pieslēgvietu uz Soundbar apakšdaļas.
2. Izmantojiet HDMI kabeli, lai savienotu TV HDMI IN pieslēgvietu un HDMI TO TV (eARC/ARC) pieslēgvietu uz Soundbar apakšdaļas.
3. leslēdziet sistēmu Soundbar, televizoru un ārējo ierīci.
4. Nospiediet Soundbar augšdalā esošo pogu ○ (vairākas funkcijas) / → (avots) vai tālvadības pults pogu → (avots), lai atlasītu HDMI režimu.
5. Soundbar displejā ir redzams pašreiz atlasītais HDMI režims, un Soundbar sāks atskaņot skaņas.

PIEZIME

• Kad izmantojat Dolby Atmos® / DTS:X: Ja ievades avots ir Dolby Atmos® / DTS:X, skatiet šeit: "Izvades specifikacijas dažadiem skañas efektu režimiem" 11. lpp..
• Ja Dolby Atmos® ir aktivizēts, "DOLBY ATMOS" parādās priekšējā displejā.
• Ja DTS:X ir aktivizēts, "DTS:X" parādās priekšējā displejā.
• Dolby Atmos® / DTS:X konfigurēšana BD atskanotājā vai citā ierīcē

BD atskaņotāja vai citas ierīces iestatījumu izvēlnē atveriet audio izvades opcijas un nodrošiniet, ka bitu straumei tiek atlasīts Bez kodēšanas. Piemēram, Samsung Blu-ray disku atskaņotājā atveriet izvēlni Sākums → Skaņa → Digitālā izvade un pēc tam izvēlieties Bitstream (neapstrādāta).

Atbalstīto UHD signālu specifikācijas (3840 x 2160 pikseli)

Kadru ātrums(kadri/sekundē)	Krāsu dzilums RGB 4:4:4 YCbCr 4:4:4 YCbCr 4:2:2	YCbCr 4:2:0
<60	8 biti 0 0 0 0
	10 biti	-	-	0
	12 biti	-	-	0
120	8 biti	-	-	-
	10 biti	-	-	-

• Atbalstītās specifikācijas var atšķirties atkarībā no pievienotās ārējās ierīces vai lietošanas apstākļiem.

2. metode Savienojuma izveide, izmantojot optisko kabeli

1. Izmantojiet optisko kabeli (navietverts komplektä), lai savienotu DIGITAL AUDIO IN (OPTICAL) uz Soundbar galvenäs ierīces un OPTICAL OUT pieslēgvietu uz ārējās ierīces.
2. leslēdziet sistēmu Soundbar un ārējo ierīci.
3. Lai atlasitu "D.IN" režimu, nospiediet Soundbar augšdaļa esošo pogu ⚙ (vairākas funkcijas) / ➞ (avots) vai tālvadibas pults pogu ➞ (avots).
4. Sistēma Soundbar sāks ārējās ierīces izejošā signāla atskanošanu.

07 MOBILĀS IERĪCES PIEVIENOŠANA

1. metode Savienojuma izveide, izmantojot Bluetooth

Kad mobilā ierīce ir pievienota, izmantojot Bluetooth, var klausīties stereo skanu bez kabelu izmantošanas.

- Kad tiek pievienota sapārota Bluetooth ierice un sistēma Soundbar ir izslēgta, sistēma Soundbar tiek automātiski ieslēgta.

Mobilā ierīce Soundbar augšdaļa 5 Sec BT PAIRING VAI Soundbar augšdaļa 5 Sec BT PAIRING

Sākotnējā savienojuma izveide

- Pievienojot jaunu Bluetooth ierīci, nodrošiniet, lai ierīce atrodas ne tālāk par1 m no sistēmas Soundbar.

1. Nospiediet Soundbartālvadības pults pogu ✝PAIR, lai atvērtu režimu "BT PAIRING".

(VAI) a. Nospiediet augšējā paneļa pogu Ⓐ(vairākas funkcijas) / → (avots) un pēc tam atlasiet "BT".

Zinojums "BT" pēc pāris sekundēm automatiski tiek nomainīts uz "BT PAIRING" vai "BT READY", ja pastāv savienojuma ieraksts.

b. Ja parādās "BTREADY", nospiediet Soundbar augšējā paneļa pogu (mikrofons ieslēgts/izslēgts) / → (avots) un turiet to nospiestu vairāk par 5 sekundēm, lai parāditu "BT PAIRING".

1. lerīcē atvērtajā sarakstā atlasiet "Soundbar Q***B".

- Kad irizveidots sistēmas Soundbar un mobilās ierīces savienojums, priekšējā displejā tiek parādīts zinojums [Mobilās ierīces nosaukums] → "BT".

1. Atskanojiet mūzikas failus no ierīces, kas pievienota sistēmai Soundbar, izmantojot Bluetooth.

- Kad sistēma Soundbar pirmo reizi ir pievienota mobilajai ierīcei, izmantojiet režimu "BT READY", lai atjaunotu savienojumu.

Ja ierici neizdodas pievienot

- Ja mobilās ierīcēs skalruņu sarakstā ir esošs Soundbar (piemēram, "Soundbar Q***B"), dzēsiet to.

- Atkārtojiet 1. un 2. darbību.

Kāda ir starpība starp BT READY un BT PAIRING?

• BT READY: šajā režimā var atjaunot savienojumu ar jebkuru Samsung televizoru vai mobilo ierīci, kas jau ir bijusi pievienota.
• BTPAIRING: šajā režimā sistēmai Soundbar var pievienot jaunu ierīci.

(Nospiediet Soundbar tālvadības pults pogu ✝PAIR vai nospiediet Soundbar augšdaļā esošo pogu Ⓞ(mikrofons ieslēgts/izslēgts) / →(avots) un turiet to nospiestu vairāk nekā 5 sekundes, kamēr Soundbar ir "BT" režīmā.)

Piezīmes par Bluetooth savienojumu

• Lai izveidotu savienojumu ar Bluetooth sakaru sistēmu, novietojiet jaunu ierīci ne tālāk kā 1 m no sistēmas Soundbar.
• Ja, pievienojot Bluetooth ierici, tiek prasits ievadit PIN kodu, ievadiet <0000>.
• Sistēma Soundbar automātiski izslēdzas, ja tās darbības statuss Gatavs ir ildzis 18 minūtes.
• Sistēma Soundbar neveic pareizu Bluetooth meklēšanu vai savienošanu pārī šādos gadījumos:

- Ja ap sistēmu Soundbar ir spēcīgs elektriskais lauks.

• Ja sistēma Soundbar vienlaikus ir savienota pārī ar vairākām Bluetooth iericēm.

• Ja Bluetooth ierīce ir izslēgta, nav pieejama vai radušies tās darbības traucējumi.

• Elektroniskās ierīces var radīt radiotraucējumus. Neļaujiet Soundbar galvenās ierīces tuvumā atrasties ierīcēm, kas rada elektromagnētiskos vilņus, piemēram, mikroviņu krāsnīm, bezvadu lokālā tīkla ierīcēm un citām.
  • Soundbar atbalsta SBC datus (44,1 kHz, 48 kHz).

• Izveidojiet savienojumu tikai ar tādu Bluetooth ierīci, kas atbalsta A2DP (AV) funkciju.
• Soundbar nevar pievienot Bluetooth ierīcei, kas atbalsta tikai HF (brīvroku) funkciju.
• Pievienojot Soundbar ierīci Bluetooth ierīcei, novietojiet abas ierīces pēc iespējas tuvāk vienu otrai.
• Jo tālāk Soundbar atrodas no Bluetooth ierīces, jo zemāka skaṇas kvalitāte.

Ja ierīces neatrodas bezvadu signāla darbības rādiusā, Bluetooth savienojums var pārtrūkt.

• Bluetooth savienojums var nedarboties, kā paredzēts, vietās ar nepilnvērtīgu uztveršanu.

• Bluetooth ierīce var radīt troksni vai darboties klūdaini tālāk norādītajos apstāklos.

• Ja kermenis ir saskarē ar Bluetooth ierīces vai Soundbar signāla uztvērēju

• Stūros vai gadījumos, kad tuvumā irškērslis, piemēram, siena vai nodalījums, kur var rasties elektriskās izmaiņas.
• Ja notiek pakļaušana tādu izstrādājumu radio traucējumiem, kas atrodas tajā pašā frekvenču diapazonā, piemēram, medicīnas ierīces, mikroviļņu krāsnis un bezvadu LAN ierīces.

• Škēršli, piemēram, durvis un sienas, joprojām var ietekmēt skaņas kvalitāti, pat ja ierīces ir efektīvā diapazonā.

• Nemiet vērā, ka Soundbar nevar savienot pārī ar citām Bluetooth ierīcēm, kamēr izmanto Bluetooth opciju.

• Šī bezvadu ierīce darbības laikā var radīt elektriskos traucējumus.

Bluetooth ierīces atvienošana no Soundbar

Bluetooth ierīci var atvienot no Soundbar. Norādījumus skatiet Bluetooth ierīces lietotāja rokasgrāmatā.

• Soundbar tiks atvienots.
• Kad Soundbar ir atvienots no Bluetooth ierīces, skaņas paneļa priekšējā displejā parādās "BT DISCONNECTED".

Soundbar atvienošana no Bluetooth ierices

Nospiediet Soundbar augšdalā esošo pogu ○(vairākas funkcijas) / ➞(avots) vai tālvadibas pults pogu ➞(avots), lai pārslēgtu režimu no "BT".

• Atvienošanai ir nepieciešams laiks, jo Bluetooth ierīcei ir jäuztver atbilde no Soundbar. (Savienojuma pārtraukšanas laiks atkaribā no Bluetooth ierīces var atškirties.)
• Kad Soundbar ir atvienots no Bluetooth ierīces, skaņas paneļa priekšējā displejā parādās "BT DISCONNECTED".

2. metode Savienojuma izveide, izmantojot Wi-Fi (bezvadu tiklu)

Lai savienotu sistēmu Soundbar ar mobilo ierici, izmantojot bezvadu tiklu (Wi-Fi), ir nepieciešama programma SmartThings.

Sākotnējā savienojuma izveide

1. Mobilajā ierīcē (viedtālrunī vai planšetdatorā) instalējiet un palaidiet lietotni SmartThings.
2. Atverot programmu, izpildiet ekrānā sniegtos norādījumus parsistēmas Soundbar pievienošanu.

- Dažas ierīcēs var nebūt redzams automatīskais uznirstošais logs (otrais ekrānuzņēmums tālāk). Ja neparādās uznirstošais logs, ekrāna Home nospiediet “+”. Sistēma Soundbar ir pievienota programmai.

- Attēls zemāk var atšķirties atbilstoši lietotnes versijai.

Funkcijas Tap Sound lietošana

Pieskarieties sistēmai Soundbar ar savu mobilo ierīci, lai atskanotu mobilās ierīces satura skaņu, izmantojot sistēmu Soundbar.

• Šī funkcija var nebūt atbalstīta atkarībā no mobilās ierīces.
• Šī funkcija ir saderīga tikai ar tām Samsung mobilajām ierīcēm, kurās darbojas operētājsistēma Android 8.1 vai jaunāka versija.

1. leslēdziet mobilajā ierīcē funkciju Tap Sound.

2. Informāciju parto, kā ieslēgt funkciju, skatiet tēmu "Pieskāriena skaņas funkcijas iestatišana" tālāk.

3. Pieskarieties sistēmai Soundbar ar mobilo ierici. Parāditajā ziņojumu logā izvēlieties "Start now". Tiks izveidots savienojums starp mobilo ierici un sistēmu Soundbar, izmantojot Bluetooth.

4. Atskanojiet mobilās ierīces satura skanu, izmantojot sistēmu Soundbar.

5. Ar šo funkciju mobilā ierīce tiek pievienota Soundbar, izmantojot Bluetooth, nosakot vibrāciju, kas rodas, kad ierīce pieskaras Soundbar.

6. Nepieskarieties ar mobilo ierici sistēmas Soundbar asajiem stūriem. Pretējā gadījumā sistēma Soundbar vai mobilā ierīce var tikt saskrāpēta vai sabojāta.
7. leteicams mobilajai iericei uzlikt vāciņu. Viegli pieskarieties plašajai zonai sistēmas Soundbar augšdaļa, nelietojot pārmērīgu spēku.

- Lai lietotu šo funkciju, atjauniniet programmu SmartThings uz tās jaunāko versiju.

Ši funkcija var nebūt atbalstīta atkarībā no programmas versijas.

Pieskāriena skaņas funkcijas iestatīšana

Izmantojiet programmu SmartThings, lai ieslēgtu funkciju Tap View, Tap Sound.

1. Mobilajā ierīcē palaidiet programmu SmartThings.
2. Mobilajā ierīcē paraditajā lietotnes SmartThings ekrāna atlasiet (≡→).
3. Izvēlieties "Tap View, Tap Sound" iestatijumu leslēgts, lai ľautu funkcijai darboties, kad mobilā ierice atrodas sistēmas Soundbartuvumā. Funkcija ir ieslēgta.

PIEZIME

• Kad mobilā ierīce darbojas energijas taupīšanas režimā, funkcija Tap Sound nedarbojas.
• Funkcija Tap Sound var nedarboties, ja sistēmas Soundbar tuvumā irierīces, kas rada radio traucējumus, piemēram, elektroierīces. Novietojiet ierīces, kas var radit radio traucējumus, pietiekamā attālumā no sistēmas Soundbar.

08 SAVIENOJUMA IZVEIDE AR APPLE AIRPLAY 2

• Šī funkcija var nebūt pieejama dažās valstīs.
• Šis Samsung Soundbar atbalsta AirPlay 2, un tai ir nepieciešama iOS 11.4 vai vecāka.

Ar AirPlay 2 varat straumēt mūziku, podraides un citu audio no Apple ierīcēm sistēmā Samsung Soundbar.

- Nodrošiniet, ka sistēma Soundbar ir ieslēgta un pievienotam tam pašam Wi-Fi tīklam kā Apple ierīce.

- AirPlay atbalstitā lietotnē vai iPhone, iPad vai Mac vadības centrā atlasiet

- Pieejamo ierīču sarakstā atlasiet Soundbar, lai atskaņotu pašreizējo audio.

09 SIENAS STIPRINĀJUMA UZSTĀDĪŠANA

Piesardzības pasākumi uzstādīšanas laikā

• Uzstādiet stiprinājumu tikai pie vertikālas sienas.
• Neveiciet uzstādīšanu vietā, kur ir augsta temperatūra un/vai liels mitrums.
• Pärliecinieties, vai siena ir pietiekami stipra, lai noturētu izstrādājuma svaru. Ja tā nav, nostipriniet sienu vai izvēlieties citu uzstādišanas vietu.
• legādājieties un izmantojiet turetājskrūves vai enkurskrūves, kas ir piemērotas attiecīgajai sienai (sausais apmetums, metāls, koks utt.). Ja iespējams, balsta skrūves nostipriniet sienas balstos.

• legādājieties sienas stiprinājuma skrūves, kas atbilst sienas, pie kuras vēlaties uzstādit Soundbar, veidam un biezumam.

• Diametrs: M5

• Garums: ieteicamas 35 mm vai garākas.

- Pirms Soundbar uzstādīšanas pie sienas pievienojiet kabelus no ierīces ārējām ierīcēm.

- Pirms ierīces uzstādišanas pārliecinieties, vai ierīce ir izslēgta un atvienota no barošanas kontaktligzdas. Pretējā gadījumā var tikt izraisīts elektriskās strāvas trieciens.

Sienas stiprinājuma komponenti

Sienas stiprinājuma vadotne

x2

x2

(M4 x L10)

Skrūves turētājs Skrūve

x2

Sienas stiprinājuma kronšteins

1. Piespiediet sienas stiprinājuma vadotni pie sienas virsmas.
2. Sienas stiprinājuma vadotnei ir jābūt limenī.
3. Ja TV ir piestiprināts pie sienas, uzstādiet Soundbar vismaz 5 cm zem TV.

TV 5 cm vai vairāk

1. Salāgojiet sienas stiprinājuma vadotnes centrālo līniju ar TV centru (ja uzstādāt Soundbar zem TV) un pēc tam piestipriniet sienas stiprinājuma vadotni pie sienas, izmantojot lenti.
2. Ja neuzstādāt to zem TV, novietojiet centra līniju uzstādīšanas zonas centrā.

Centra liniju

1. Ar pildspalvas vai uzasināta zīmuļa galu caurduriet ar A tips apzīmēto attēlu viduspunktu katrā vadotnes galā, lai atzīmētu balsta skrūvju atveru vietas, un pēc tam noņemiet sienas stiprinājuma vadotni.

A B STOCK CHAM STOCK SHEET A A

1. Izmantojot piemērota izmēra urbi, izurbiet sienā atveri katrā atzīmētajā vietā.
2. Ja atzīmes neatbilst tapu pozīcijām, pirms atbalsta skrūvju ievietošanas atverēs ievietojiet atbilstošos kīlus vai stiprinājumus. Ja izmantojat enkurus vai saspiežamos stiprinājumus, izurbiet pietiekami lielas atveres, lai tajās varētu ievietot izmantotos enkurus vai saspiežamos stiprinājumus.
3. Izstumiet skrūvi (nav iekļauta komplektācijā) caur katru skrūves turētāju un pēc tam cieši ieskrūvējiet katru skrūvi balsta skrūves atverē.

1. Uzstādiet 1 kronšteinu sienas stiprinājumus pareizajā virzienā Soundbar apakšdaļa, izmantojot 2 skrūves.

- Salikšanas laikā nodrošiniet, ka kronšteinu sienas stiprinājumu iekaramā daļa atrodas aiz Soundbar aizmugures.

Soundbar aizmugure Soundbar labā mala

1. Uzstādiet Soundbar ar pievienotajiem kronšteinu sienas stiprinājumiem, pakarot kronšteinu sienas stiprinājumus uz turētāja skrūvēm pie sienas.

1. Bīdiet Soundbar uz leju, kā redzams tālāk, lai kronšteinu sienas stiprinājumi droši balstitos uz turētāja skrūvēm.

- levietojiet turētāja skrūves kronšteinu sienas stiprinājumu platajā apakšējā daļā un bīdiet kronšteinu sienas stiprinājumus lejup, lai kronšteinu sienas stiprinājumi droši balstitos uz turētāja skrūvēm.

Telpisko skałruņu piestiprināšana pie sienas (tikai attiecīgajiem režīmiem)

Varat atseviški iegādāties sienas stiprinājumus, ar kuriem uzstādīt telpiskos skalruņus pie sienas.

Samsung Electronics nepārdot sienas stiprinājumus.

Piezīmes par telpisko skalruņu piestiprināšanu pie sienas

• Telpisko skalruņu sienas stiprinājumiem ir jāspēj noturēt 8,0 kg.

• Atveres lielums: 1/4 - 20 UNC vitnotais ieliktnis

• Standarta skrūve: 6,35 mm ø, 1,27mm solis

• Garums: 18 mm garš
  – Daudzums: pa kreisi 1 EA / pa labi 1 EA

• Pirms sienas stiprinājuma kronšteina uzstādišanas pārbaudiet sienas stipribu. Ja tā nav pietiekami izturīga, nostipriniet to pirms sienas stiprinājuma kronšteinu un skaļruņu uzstādišanas pie sienas.
• Samsung neuznemas atbildibu ne par kādiem izstrādājuma bojājumiem, ja tas tiek uzstādīts neatbilstoši.
• Lūdzu, uzmanieties, lai skalruņus neuzstādītu sāniski vai otrādi.

10 SOUNDBAR UZSTĀDĪŠANA TV PRIEKŠĀ

Komponents

x4

Pamatnes gumija

Lai veiktu uzstādišanu, piestipriniet sistēmas Soundbar apakšā pamatnes gumijas, pirms novietojat sistēmu vietā virs televizora statīva. Noteikti piestipriniet pamatnes gumijas tā, lai tās nebūtu izvirzītas no TV statīva. Skatiet tālāk redzamos attēlus.

Pamatnes gumija

Novietojiet sistēmu Soundbar uz televizora statīva.

Mikrofoni (tikai attiecigajiem modeliem)

Kā parādīts attēlā, salāgojiet sistēmas Soundbar centru ar televizora centru un uzmanīgi novietojiet sistēmu Soundbar uz televizora statīva.

Šajā brīdī novietojiet mikrofonus (tikai atbilstošajiem modeliem) statīva priekšpusē, lai netraucētu balss atpazišanai.

TV

Soundbar labā mala

PIEZIME

• Novietojiet Soundbar uz līdzenas un cietas virsmas.
• Nepietiekama atstarpe no televizora var izraisit balss atpazišanas un akustiskās problēmas.
• Attēls iepriekš atškiras ar attiecīgo modeli.
• Ši funkcija netiek atbalstita Q7**B modeli.

11 PROGRAMMATURAS ATJAUNINĀŠANA

Automātiskā atjaunināšana

Kad sistēma Soundbar ir savienota ar internetu, programmatūras atjaunināšana tiek veikta automātiski pat tad, kad sistēma Soundbar ir izslēgta.

- Lai varētu izmantot automātiskās atjaunināšanas funkciju, sistēmai Soundbar jābūt savienotai ar internetu.

Bezvadu savienojums ar sistēmu Soundbar tiek pārtraukts, ja tiek atvienots sistēmas Soundbar strāvas padeves vads vai tai tiek izslēgta strāvas padeve. Ja tiek izslēgta strāvas padeve, kad tā tiek atjaunota vai kad tiek pievienots barošanas vads, ieslēdziet sistēmu Soundbar un atkal savienojiet to ar internetu.

USB atjauninājumi

Sistēmas Soundbar apakšpuse

Turpmāk uzņēmums Samsung varētu piedāvāt sistēmas Soundbar aparātprogrammatūras atjauninājumus.

Kad atjauninājums ir pieejams, sistēmu Soundbar var atjaunināt, pievienojot USB zibatmiņas disku ar atjauninājuma aparātprogrammatūru sistēmas Soundbar pieslēgvietai SERVICE.

1. Atveriet Samsung vietni (www.samsung.com) → klientu atbalsta izvēlnes opcijā meklējiet modela nosaukumu.

- Plašāku informāciju par jauninājumiem skatiet jauninājumu rokasgrāmatā.

1. Lejupielādējiet atjauninājuma failu (USB tips).
2. Izgūstiet arhivēto failu jaunā mapē un nosauciet to identiski faila nosaukumam.
3. Saglabājiet izveidoto mapi USB zibatminā un pievienojiet to sistēmai Soundbar.

4. leslēdziet sistēmu Soundbar. Pēc tam izstrādājums tiek atjaunināts 3 minūšu laikā, parādot zinojumu "UPDATE".

5. Atjaunināšanas laikā neizslēdziet vai nenonemiet USB.

6. Ja displejā logā neparādās "UPDATE", noņemiet strāvas vadu no Soundbar un pēc tam vēlreiz pievienojiet to.
7. Kad ir instalēta jaunākā versija, atjaunināšana netiek veikta.
8. Atkaribā no USB veida atjauninājums var netikt atbalstīts.

Inicializācija

Soundbar augšdaļa - + INIT

Kad Soundbar ir ieslēgts, vienlaikus nospiediet uz korpusa esošās pogas

- + (skalums) un turiet tās nospiestas vismaz 5 sekundes. "INIT" parādās displejā, un Soundbar tiek inicializēts.

⚠ UZMANĪBU

- Tiek inicializēti visi Soundbar iestatījumi. Noteikti veiciet to tikai tad, ja ir nepieciešama inicializācija.

Pirms meklējat palīdzību, pārbaudiet tālāk norādīto.

Soundbar neieslēdzas.

- Pärbaudiet, vai sistēmas Soundbar barošanas vads ir pareizi iesprausts kontaktligzdā.

Soundbar darbojas klūdaini.

• Atvienojiet barošanas vadu un atkal iespraudiet to.
• leslēdziet un izslēdziet ārējo ierīci un mēģiniet vēlreiz.
• Ja nav signāla, sistēma Soundbar pēc zināma laika automātiski tiek izslēgta. leslēdziet barošanu. (Skatiet 9. lpp.)

Tālvadības pults nedarbojas

• Novietojiet tālvadības pulti tieši pret Soundbar.
  • Nomainiet baterijas pret jaunām.

Soundbar indikators sāk nepārtraukti mirgot sarkanā krāsā.

- Mikrofons ir izslēgts.

leslēdziet mikrofonu. (Skatiet 7. lpp.)

Skaṇa netiek izvadīta no Soundbar.

• Sistēmas Soundbar skalums ir pārāk mazs vai izslēgts. Noregulējiet skalumu.
• Kad ir pievienota kāda ārējā ierīce (STB, Bluetooth ierīce, mobilā ierīce u.c.), regulējiet ārējās ierīces skalumu.
• Lai atskanotu televizora skanu, izvēlieties Soundbar. (Samsung televizors: Sākums ( meaning) → Izvēlne → Iestatijumi ( meaning) → Visi iestatijumi ( meaning) → Skaņa → Skaņas izvade → Select Soundbar)
• Vada savienojumam ar sistēmu Soundbar jābūt stingram. Atvienojiet vadu un pievienojiet vēlreiz.
• Atvienojiet strāvas vadu pavisam, pievienojiet to vēlreiz un ieslēdziet ierīci.
• Inicializējiet izstrādājumu un mēginiet vēlreiz. (Skatiet 35. lpp.)

Skaṇa netiek izvadīta no zemfrekvences skaļruņiem vai aizmugurējiem skaļruņiem.

• Pärbaudiet, vai gaismas diodes indikators zemfrekvences skałruņa vai telpisko skałruņu aizmugurē ir zilā krāsā. Pievienojiet Soundbar, zemfrekvences skałruņi un telpiskos skałruņus, ja indikators mirgo zilā krāsā vai maina krāsu uz sarkanu. (Skatiet 16. lpp.)
• Ja starp sistēmu Soundbar un zemfrekvenču skalruni ir škērslis, tas var radīt darbibas traucējumus. Pārvietojiet ierīces uz vietu attālāk no škēršliem.
• Citas tuvumā esošas ierīces, kuras raida radiofrekvenču signālus, var izraisīt savienojuma pārrāvumu. Šādām ierīcēm nevajadzētu atrasties skalruņa tuvumā.
• Atvienojiet strāvas vadu un pievienojiet to vēlreiz.

Ja zemfrekvences skaļruņa vai telpiskā skaļruņa skaņa ir raustīga, kavēta vai trokšņaina

• Problemu var izraisit jebkāds priekšmets starp Soundbar un zemfrekvences skaļruni. Pārvietojiet ierīces uz vietu, kur nav šādu priekšmetu.
• Ja zemfrekvences skałrunis un telpiskais skałrunis atrodas pārāk tālu no Soundbar, skaņa varbūt raustīga vai kavēta. Novietojiet tos Soundbar tuvumā.
• Ja Soundbar atrodas tādu instrumentu vai elektroieriču tuvumā, kas var radit radio traucējumus, skaņa varbūt raustīga vai kavēta. Novietojiet Soundbar attālāk no šādām iericēm, kas rada radio traucējumus. (Piemēram, bezvadu maršrutētājs)
• Mainiet TV tikla savienojuma statusu no bezvadu uz vadu.

Zemfrekvenču skalrunis neskan pietiekami skali.

• lespējams, jūsu atskaņotā satura ieraksta skaļums ir zems. Pamēģiniet noregulēt zemfrekvenču skaļruņa skaļumu. (Skatiet 10. lpp.)
• Novietojiet zemfrekvenču skalruni sev tuvāk.

Ja televizors nav pievienots, izmantojot HDMI TO TV (eARC/ARC)

• Pärbaudiet, vai HDMI kabelis ir pareizi pievienots ARC pieslēgvietai. (Skatiet 18. lpp.)
• Savienojuma izveide var nebūt iespējama pievienotas ārējās ierīces dēļ (pierīce, spēļu konsole u.c.). Savienojiet sistēmu Soundbar tieši.
• HDMI-CEC var nebüt aktivizëts televizorä. leslëdziet CEC televizora izvëlne. (Samsung televizors: Säkums ( ) → Izvëlne → Iestatijumi ( → Visi iestatijumi ( → Savienojums → External Device Manager → Anynet+ (HDMI-CEC) ON)
• Lai izveidotu savienojumu ar aARC, funkcija eARC televizora izvēlnē ir jāiestata uz leslēgts. (Samsung televizors: Sākums (→ Izvēlnē → lestatījumi (Visi iestatijumi (→ Skana → Expert Settings → HDMI-eARC Mode (Auto))

Nav skañas, izveidojot savienojumu ar TV HDMI TO TV (eARC/ARC) režimā

• lerice neatskaņo ienākošo signālu. Nomainiet televizora audio izvades režimu uz PCM vai Dolby Digital. (Samsung televizoriem: Sākums (īn) → Izvēlne → Iestatijumi (→ Visi iestatijumi (→ Skana → Expert Settings → Digital Output Audio Format)

Soundbar neizveidos savienojumu, izmantojot Bluetooth.

• Pievienojot jaunu ierici, savienojumam pärslëdziet uz "BTPAIRING". (Nospiediet tälvadibas pults pogu ✝PAIR vai nospiediet ierices pogu ⚙ (mikrofons ieslëgts/izslëgts) / → (avots) un turiet to nospiestu vismaz 5 sekundes.)
• Ja sistēma Soundbar ir pievienota citai ierīcei, tad pirms pārslēgšanas uz citu ierīci, šī ierīce vispirms ir jāatvieno.
• Atjaunojiet savienojumu pēc Bluetooth skalruņu saraksta izdzēšanas. (Samsung televizors: Sākums (→ Izvēlne → lestatījumi (→ Visi iestatījumi (→ Skana → Skaņas izvade → Bluetooth skalruņu saraksts)
• lespējams, ir atspējota automatiskā savienojuma izveide ar televizoru. Kamēr Soundbar ir režimā "BTREADY", nospiediet Soundbar pogu Pa kreisi un turiet to nospiestu 5 sekundes, lai atlasītu ON-TV CONNECT. Ja redzat OFF-TV CONNECT, vēlreiz nospiediet pogu Pa kreisi un turiet to nospiestu 5 sekundes, lai mainītu atlasi.
• Atvienojiet strāvas vadu, atkal pievienojiet to un mēginiet vēlreiz.
• Inicializējiet izstrādājumu un mēginiet vēlreiz. (Skatiet 35. lpp.)

Skana pazūd, izveidojot savienojumu ar Bluetooth palīdzību.

• Dažas ierīces var izraisīt radio traucējumus, ja tās atrodas pārāk tuvu Soundbar, piemēram, mikroviņu krāsnis, bezvadu maršrutētāji utt.
• Ja ierīce, kurai izveidots savienojums ar Bluetooth palīdzību, pārvietojas prom no Soundbar, var tikt izraisīts skaņas zudums. Pārvietojiet ierīci tuvāk Soundbar.
• Ja kāda kermana daļa ir saskarē ar Bluetooth raiduztvērēju vai produktu, kas uzstādīts uz metāla mēbeles, skana var pazust. Pārbaudiet uzstādišanas un lietošanas apstāklus.

Soundbar neizveidos savienojumu Wi-Fi.

• Pārbaudiet, vai ir ieslēgts bezvadu maršrutētājs.
• Izslēdziet maršrutētāju, ieslēdziet to un mēginiet vēlreiz.
• Soundbar neizveidos savienojumu, ja bezvadu signāls ir vājš. Pamēginiet pārvietot maršrutētāju tuvāk Soundbar vai likvidējiet visus šķēršļus, kas ir starp Soundbar un maršrutētāju, ja tā ir.
• Ja esat uzstādījis jaunu bezvadu maršrutētāju, būs jāveic atkārtota skalruņa tikla iestatījumu konfigurēšana.

Soundbar neieslēdzas automātiski ar TV.

- Ja sistēma Soundbar tiek izslēgta, kamēr televizors ir ieslēgts, barošanas sinhronizācija ar televizoru tiek atspējota. Vispirms izslēdziet televizoru.

Funkcija AVA (tikai attiecigie modeli) nav pieejama tālāk norāditajos gadījumos.

• Funkcija AVA (tikai attiecigie modeli) nebüs pieejama, izmantojot Q-Symphony funkciju.
• Funkcija AVA (tikai attiecigie modeli) nebüs pieejama, kad mikrofons ir izslēgts.

Pēc TV pievienošanas sistēmai Soundbar ieslēdzu Soundbar režīmu. Pēc tam nekāda skaņa netiek izvadīta no televizora.

• Ja pievienojat Soundbar mobilajai iericei, kamër sistëma Soundbar ir pievienota TV, Soundbar izvada skaņu no mobilās ierices, kamër uztur TV savienojumu. Lidz ar to TV skaņa netiks atskanota nekur.
• Atvienojiet mobilo ierici, un TV skaņa tiks vēlreiz izvadita no Soundbar.

13 LICENCE

Dolby

ATMOS

• Kā tālvadības pulti pakalpojumam Spotify izmantojiet tālruni, planšetdatoru vai datoru. Lai uzzinātu, kā atveriet spotify.com/connect
• Uz programmatūru Spotify attiecas trešo pušu licences, kas pieejamas šeit: https://www.spotify.com/connect/third-party-licenses.

Lai sūtītu jautājumus un pieprasījumus par atvērtajiem avotiem, sazinieties ar Samsung Open Source (http://opensource.samsung.com)

15 SVARİGI PAZIŞOJUMI PAR APKALPOŠANU

• Shēmas un attēli šajā lietotāja rokasgrāmatā ir nodrošināti tikai atsaucei, un tie var atškirties no faktiskā izstrādājuma izskata.
• Jums var tikt piemērota maksa par pakalpojumu sniegšanu, ja
  (a) pēc jūsu pieprasījuma tiks izsaukts inženieris, bet netiek konstatēti nekādi izstrādājuma defekti (t. i., ja neesat izlasījis šajā lietotāja rokasgrāmatā sniegto informāciju);
  (b) jūs aizvedat ierīci uz remonta centru, kurā netiek konstatēti nekādi izstrādājuma defekti (t. i., ja neesat izlasijis šajā lietotāja rokasgrāmatā sniegto informāciju).
• Jūs tiksiet informēts par administrācijas maksas apjomu pirms tehniskā darbinieka vizītes.

16 SPECIFIKĀCIJAS UN NORĀDES

Specifikācijas

Soundbar galvenā ierīce

Modela nosaukums HW-Q930B / HW-Q935B
Svars 5,4 kg
Izmēri (P x A x Dz) 1110,7 x 60,4 x 120,0 mm
Darba temperatūras diapazons no +5°C lidz +35°C
Darba mitruma diapazons 10% ~ 75%
PASTIPRINĀTĀJSNominālā izvades jauda (30 W x 3) + (20 W x 6) + (10 W x 3)
Atbalstitie atskanošanas formāti	Dolby 5.1ch / Dolby Digital Plus / Dolby TRUE HD / Dolby ATMOS / DTS 5.1ch / DTS HD / DTS-HD Master Audio / DTS:X / LPCM 8Ch
BEZVADU IERICES IZVADES JAUDAWi-Fi maksimālā raiditāja jauda	100 mW, 2,4 GHz - 2,4835 GHz, 200 mW, 5,15 GHz - 5,25 GHz, 100 mW, 5,25 GHz - 5,35 GHz un 5,47 GHz - 5,725 GHz
BEZVADU IERICES IZVADES JAUDABT maksimālā raiditāja jauda 100 mW, 2,4 GHz - 2,4835 GHz
BEZVADU IERICES IZVADES JAUDASRD maksimālā raiditāja jauda 25 mW, 5,775 GHz - 5,875 GHz
Modela nosaukums HW-Q800B / HW-Q810B
Svars 5,1 kg
Izmēri (P x A x Dz) 1110,7 x 60,4 x 120,0 mm
Darba temperatūras diapazons no +5°C lidz +35°C
Darba mitruma diapazons 10% ~ 75%
PASTIPRINĀTĀJSNominalā izvades jauda (30 W x 3) + (20 W x 4) + (10 W x 3)
Atbalstitie atskanošanas formāti	Dolby 5.1ch / Dolby Digital Plus / Dolby TRUE HD / Dolby ATMOS / DTS 5.1ch / DTS HD / DTS-HD Master Audio / DTS:X / LPCM 8Ch
BEZVADU IERICES IZVADES JAUDAWi-Fiaksimālā raiditāja jauda	100 mW, 2,4 GHz - 2,4835 GHz, 200 mW, 5,15 GHz - 5,25 GHz, 100 mW, 5,25 GHz - 5,35 GHz un 5,47 GHz - 5,725 GHz
BEZVADU IERICES IZVADES JAUDABT maksimālā raiditāja jauda 100 mW, 2,4 GHz - 2,4835 GHz
BEZVADU IERICES IZVADES JAUDASRD maksimālā raiditāja jauda 25 mW, 5,775 GHz - 5,875 GHz
Modela nosaukums HW-Q700B / HW-Q710B
Svars 4,8 kg
Izmēri (P x A x Dz) 1110,7 x 60,4 x 120,0 mm
Darba temperatūras diapazons no +5°C lidz +35°C
Darba mitruma diapazons 10% ~ 75%
PASTIPRINĀTĀJSNominala izvades jauda (30 W x 3) + (20 W x 2) + (10 W x 3)
Atbalstitie atskanošanas formāti	Dolby 5.1ch / Dolby Digital Plus / Dolby TRUE HD / Dolby ATMOS / DTS 5.1ch / DTS HD / DTS-HD Master Audio / DTS:X / LPCM 8Ch

BEZVADU IERICES IZVADES JAUDAWi-Fi maksimālā raiditāja jauda	100 mW, 2,4 GHz – 2,4835 GHz, 200 mW, 5,15 GHz – 5,25 GHz,100 mW, 5,25 GHz – 5,35 GHz un 5,47 GHz – 5,725 GHz
BEZVADU IERICES IZVADES JAUDABT maksimālā raiditāja jauda 100 mW, 2,4 GHz – 2,4835 GHz
BEZVADU IERICES IZVADES JAUDASRD maksimālā raiditāja jauda 25 mW, 5,775 GHz – 5,875 GHz

Zemfrekvenču skalrunis

Zemfrekvences skalruņa nosaukums PS-WB96B
Svars 9,8 kg
Izmēri (P x A x Dz) 210,0 x 403,0 x 403,0 mm
PASTIPRINĀTĀJSNominālā izvades jauda 160 W
BEZVADU IERĪCES IZVADES JAUDASRD maksimālā raidītāja jauda 25 mW, 5,775 GHz – 5,875 GHz

Zemfrekvences skaļruņa nosaukums PS-WB75B
Svars 5,9 kg
Izmēri (P x A x Dz) 205,0 x 353,0 x 302,0 mm
PASTIPRINĀTĀJSNominālā izvades jauda 160 W
BEZVADU IERĪCES IZVADES JAUDASRD maksimālā raidītāja jauda 25 mW, 5,775 GHz – 5,875 GHz

Telpiskais skałrunis (tikai attiecigie modeli)

Bezvadu telpiskās skaņas skaļruņu komplekta nosaukums PS-RB96B (PA KREISI/PA LABI)
Svars 3,1 kg
Izmēri (P x A x Dz) 129,5 x 201,3 x 140,4 mm
PASTIPRINĀTĀJSNominālā izvades jauda 140 W
BEZVADU IERĪCES IZVADES JAUDASRD maksimālā raidītāja jauda 25 mW, 5,775 GHz – 5,875 GHz

PIEZIME

• Samsung Electronics Co., Ltd patur tiesības bez brīdinājuma veikt izmainas specifikācijās.
• Svars un izmēri ir norādīti aptuveni.

Uzmanību! leslēdzot/izslēdzot Wi-Fi, skaņas panelis Soundbar tiek automātiski restartēts.

Kopējais energijas patēriņš gaidstāves režimā (W) 7,5 W
Wi-FiPieslēgvetas deaktivizēšanas metode	Lai ieslēgtu/izslēgtu Wi-Fi savienojum, nospiediet un 30 sekundes turiet nospiestu Soundbar tālvadības pults pogu CH LEVEL.
BluetoothPieslēgvetas deaktivizēšanas metode	Lai ieslēgtu/izslēgtu Bluetooth savienojumu, nospiediet un 30 sekundes turiet nospiestu Soundbar tālvadības pults pogu TONE CONTROL.

- Lidz ar šo Samsung apstiprina, ka šis radio aprīkojums atbilst Direktīvas 2014/53/ES un saistošajām Apvienotās Karalistes ar likumu noteiktajām prasībām.

Atbilstības deklarācijas pilns teksts ir pieejams šajā interneta adresē

http://www.samsung.com, izvēlieties Atbalsts un ievadiet modela nosaukumu.

Šo aprīkojumu var darbināt visās ES valstīs un Apvienotajā Karalistē.

Šis iekārtas 5 GHz WLAN (Wi-Fi vai SRD) funkciju var darbināt tikai iekštelpās.

[Ši izstrādājuma bateriju pareiza utilizācija]

(Piemērojams valstīs ar atseviškām savākšanas sistēmām)

Šis markējums uz baterijas, rokasgrāmatā vai uz iepakojuma norāda, ka šī izstrādājuma bateriju pēc tās kalpošanas laika beigām nedrikst izmest ar citiem sadzīves atkritumiem. Ja uz baterijas ir atzīmēti kīmiskie simboli, piem., Hg, Cd vai Pb, tie norāda, ka baterija satur dzīvsudrabu, kadmiju vai svinu, kura saturs ir lielāks par EK Direktīvā 2006/66 minētajiem lielumiem. Ja baterijas tiek nepareizi likvidētas, šīs vielas var radīt kaitējumu cilvēku veselibai vai videi.

Lai aizsargātu dabas resursus un veicinātu materiālu otrreizēju izmantošanu, škirojiet baterijas atsevišķi no citiem atkritumu veidiem un nododiet tās otrreizējai pārstrādei, izmantojot bateriju vietējo bezmaksas nodošanas sistēmu.

Izstrādājuma pareiza likvidēšana

(Attiecas uz nolietotām elektriskām un elektroniskām ierīcēm)

(Piemērojams valstīs ar atseviškām savākšanas sistēmām)

Šis uz izstrādājuma un tā piederumiem vai pievienotajā dokumentācijā izvietotais marķējums norāda, ka izstrādājumu un tā elektroniskos piederumus (piem., uzlādes ierīci, austiņas, USB kabeli) pēc ekspluatācijas laika beigām nedrīkst likvidēt kopā ar citiem sadzīves atkritumiem. Lai nepieļautu atkritumu nekontrolētas likvidēšanas radītu varbūtēju kaitējumu videi un cilvēku veselībai, lūdzam minētās ierīces nošķirt no citiem atkritumiem un disciplinēti nodot pienācīgai pārstrādei, tā sekmējot materiālo resursu atkārtotu izmantošanu.

Lai uzzinātu, kur un kā minētās īerīces iespējams nodot ekoloģiski drošaī pārstrādei, mājsaimniecībām jāsazinās ar izstrādājuma pārdevēju vai savu pašvaldību. Iestādēm un uzņēmumiem jāsazinās ar izstrādājuma piegādātāju un jāiepazīstas ar pirkuma līguma nosacījumiem. Izstrādājumu un tā elektroniskos piederumus nedrīkst nodot likvidēšanai kopā ar citiem iestāžu un uzņēmumu atkritumiem.

Lai iegūtu papildinformāciju par Samsung saistibām attiecībā uz vides aizsardzību un izstrādājumu īpašus reglamentējošās saistības, piemēram, REACH, EEIA, baterijas, apmeklējiet: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/

SAUGUMO INFORMACIJA

SAUGOS ISPĖJIMAI

NENUIMKITE DANGTELIO (ARBA GALINĖS DALIES), KAD SUMAŽINTUMĖTE ELEKTROS SMŪGIO PAVOJŲ.

IRENGINYJE NÉRA DALIŲ, KURIŲ TECHNINĖ PRIEŽIŪRĄ GALI ATLIKTI NAUDOTOJAS. DĖL TECHNINĖS PRIEŽIŪROS DARBU KREIPKITĖS I KVALIFIKUOTUS TECHNINĖS PRIEŽIŪROS SPECIALISTUS.
