KASUTUSJUHEND HWQ935B SAMSUNG

Sümboleid, mis võivad teie Samsungi tootel olla, on selgitatud alltoodud tabelis.

	ETTEVAATUST!ELEKTRILÖÖGIOHT! MITTE AVADA.
	See sümbol näitab, et seadme sees on kõrgepinge.Kokkupuude selle toote siseosadega on ohtlik.
	See sümbol tähendab, et seadmega on kaasas selle kasutamist ja hooldamist puudutav oluline dokumentatsioon.
	Il klassi toode: see sümbol näitab, et ohutu ühenduse loomine maapinnaga (maandus) ei ole vajalik.Kui toitejuhtmega seadmel ei ole seda sümbolit, PEAB seadmel olema toimiv ühendus maandusega.
	Vahelduvvoolu pinge: selle sümboliga tähistatud nimipinge on vahelduvvoolupinge.
	Alalisvoolu pinge: selle sümboliga tähistatud nimipinge on alalisvoolu pinge.
	Ettevaatust! Vaadake kasutusjuhendit: see sümbol suunab kasutajat ohutusalast lisateavet vaatama kasutusjuhendist.

HOIATUS

- Tulekahju- või elektrilöögiohu vähendamiseks ei tohi seade kokku puutuda vihmavee ega niiskusega.

ETTEVAATUST!

• ELEKTRILÖÖGI VÄLTIMISEKS PANGE PISTIKU LAI HARU TÄIELIKULT LAIA PILUSSE.
• Seade peab alati olema ühendatud kaitsemaandusega vahelduvvoolu pistikupessa.
• Seadme lahtiühendamiseks toiteallikast tuleb pistik toiteallikast välja tömmata. Seetõttu peab toiteallika pistik alati juurdepääsetav olema.
• Vältige seadme kokkupuudet veetilkade või -pritsmetega. Ärge pange seadmele vedelikega täidetud anumaid, nt vaase.
• Seadme täielikult väljalülitamiseks tömmake toitepistik seinakontaktist välja. Seetõttu peab toitepistik alati olema kergesti juurdepääsetav.

ETTEVAATUSABINÕUD

1. Veenduge, et teie maja vahelduvvoolu-toiteallikas vastaks toote allosas asuval identifitseerimiskleebisel toodud toitenõuetele.
   Paigaldage toode horisontaalselt sobivale alusele (mööbliesemele), jättes ventileerimiseks piisavalt ruumi (7–10 cm). Veenduge, et ventilatsiooniavad poleks kaetud. Ärge asetage seadet vöimenditele ega muudele seadmetele, mis vöivad muutuda kuumaks. See seade on möeldud pidevaks kasutamiseks.
   Seadme täielikult väljalülitamiseks eemaldage vahelduvvoolupistik elektrikontaktist. Eemaldage seade vooluvörgust, kui te ei kavatse seda pikemat aega kasutada.

2. Äikesetormi ajal eemaldage vahelduvvoolupistik elektrikontaktist.
   Äikesest tingitud pingetipud võivad seadet kahjustada.

3. Ärge hoidke seadet otsese päikesevalguse käes ega muude soojusallikate lähedal. See võib põhjustada ülekuumenemist ja seadme riket.

4. Kaitske toodet niiskuse (nt lillevaasid) ja liigse kuumuse (nt kolderuum) või seadmete eest, mis loovad tugevaid magnet- või elektrivälju. Seadme rikke korral eemaldage toitekaabel vahelduvvoolu-toiteallikast. Toode ei ole mõeldud tööstuslikuks kasutuseks. See on mõeldud ainult isiklikuks kasutamiseks. Kui toodet on hoitud madalal temperatuuril, võib tekkida kondensatsioon. Kui transpordite seadet talvisel ajal, oodake enne kasutamist umbes 2 tundi, kuni seade on saavutanud toatemperatuuri.

5. Selles tootes kasutatav aku sisaldab keskkonnale kahjulikke kemikaale. Ärge visake akut ära koos olmeprügiga. Ärge laske akul kokku puutuda liigse kuumuse, otsese päikesevalguse ega tulega. Ärge lühistage akut, võtke seda koost lahti ega laske sellel üle kuumeneda.

ETTEVAATUST ! Aku valesti vahetamisel tekib plahvatusoht. Asendage ainult sama või samaväärset tüüpi akuga.

SISUKORD

01 Komponentide kontrollimine 6

02 Toote ülevaade 7

Soundbari ülapaneel....7

Soundbari alumine paneel 8

03 Soundbari kaugjuhtimispuldi kasutamine 9

Patareide sisestamine enne kaugjuhtimispuldi kasutamist (kaks AAA-patareid) 9

Kuidas kaugjuhtimispulti kasutada? 9

Aktiivne häälevöimendi (Active Voice Amplifier, AVA) 11

Varjatud nuppude (nupud, millel on rohkem kui üks funktsioon) kasutamine.... 11

Väljundi tehnilised andmed erinevate heliefektirežiimide puhul 11

Soundbari helitugevuse reguleerimine teleri kaugjuhtimispuldiga....13

04 Soundbari ühendamine 14

Toite ja seadmete ühendamine 14

- Soovitatav kölarite paigutus....15

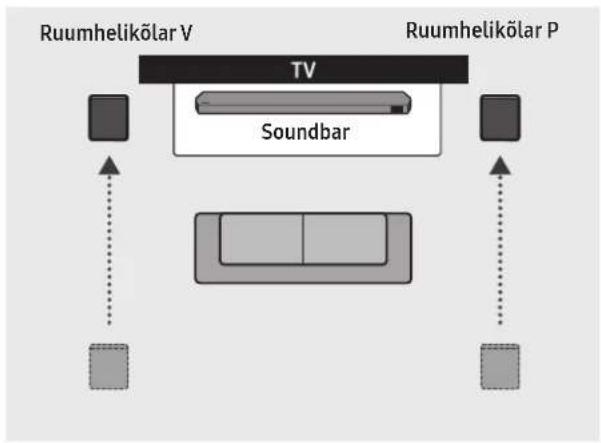

- Ruumhelkõlari režiim (ainult HW-Q930B, HW-Q935B) 15

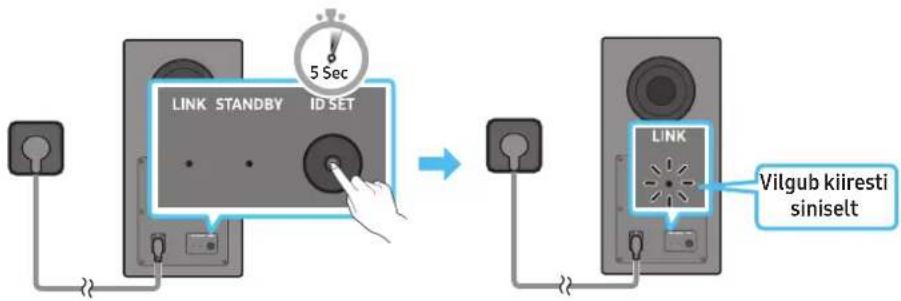

- Bassikõlari või ruumhelikõlarite käsitsi ühendamine....16

- LED-näidiku tuled bassikõlari ja ruumhelikõlarite tagumisel küljel. 17

05 Teleriga ühendamine 18

HDMI ARC (Audio Return Channel, helitagastuskanal) toega teleri ühendamine.... 18

Ühendamine, kasutades optilist kaablit 19

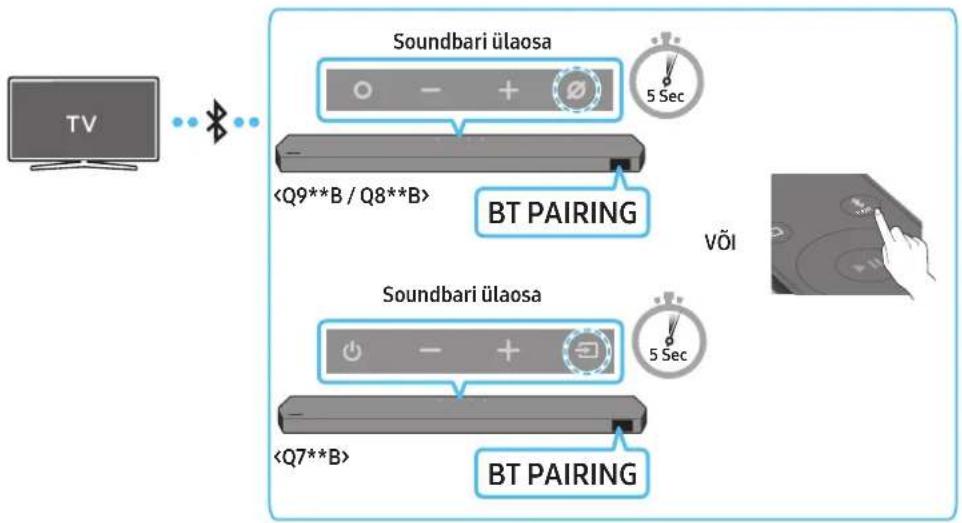

Bluetoothi kaudu ühendamine....20

Ühenduse loomine Wi-Fi kaudu 22

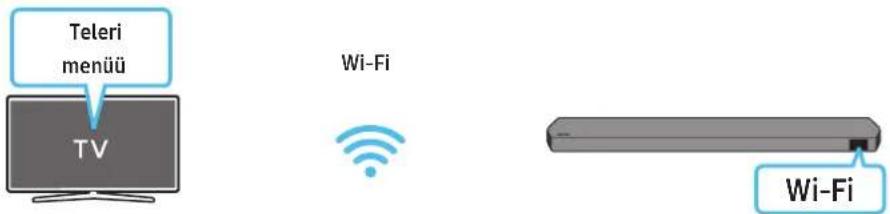

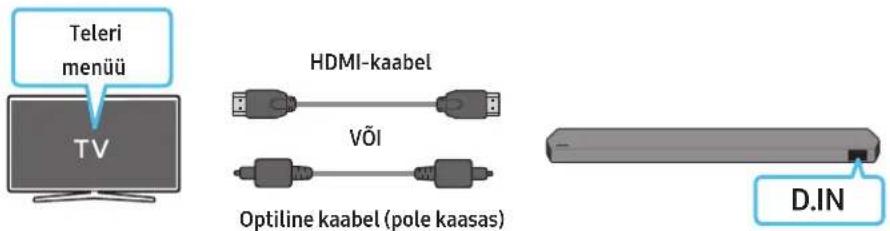

Funktsiooni Q-Symphony kasutamine....23

Spacefiti heli kasutamine 24

06 Välisseadme ühendamine 25

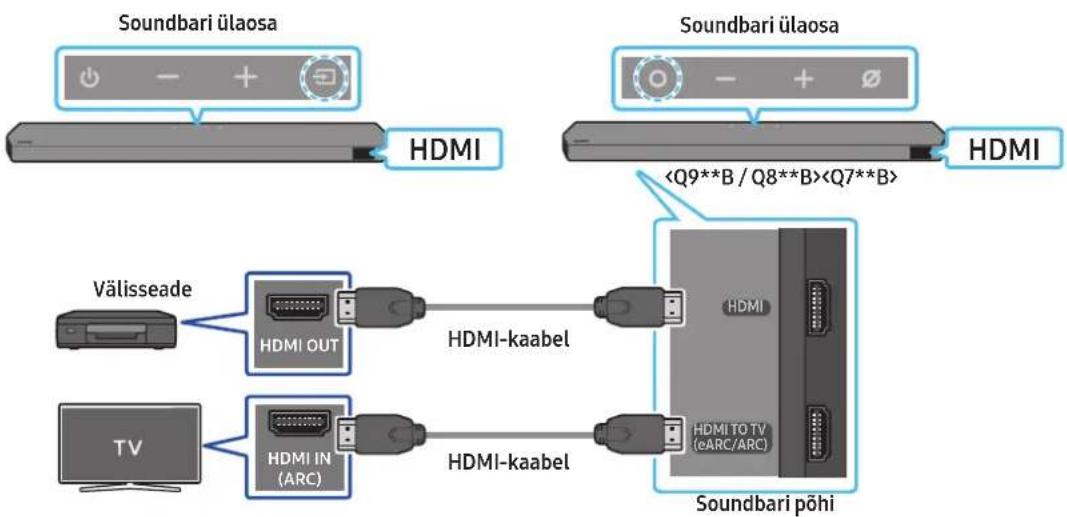

1. meetod. Ühendamine HDMI-kaabliga (võimalik Dolby Atmose / DTS:X dekodeerimine ja taasesitus) 25

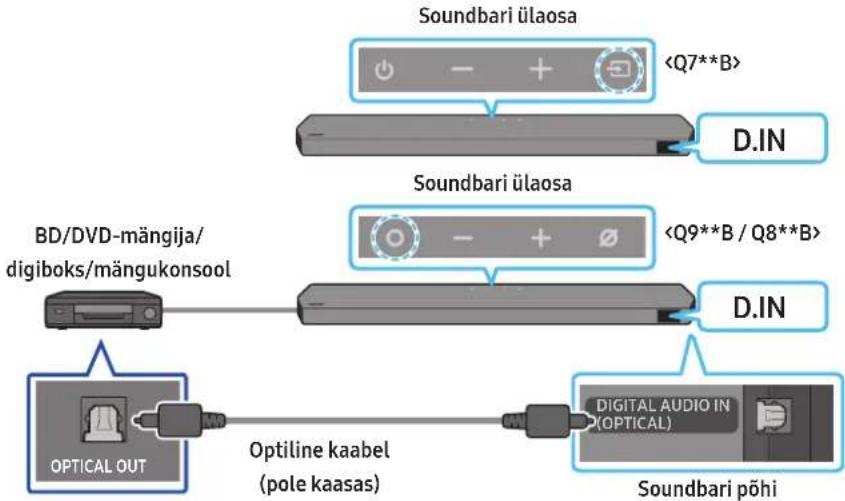

2. meetod. Ühendamine, kasutades optilist kaablit....26

07 Mobiilseadme ühendamine 27

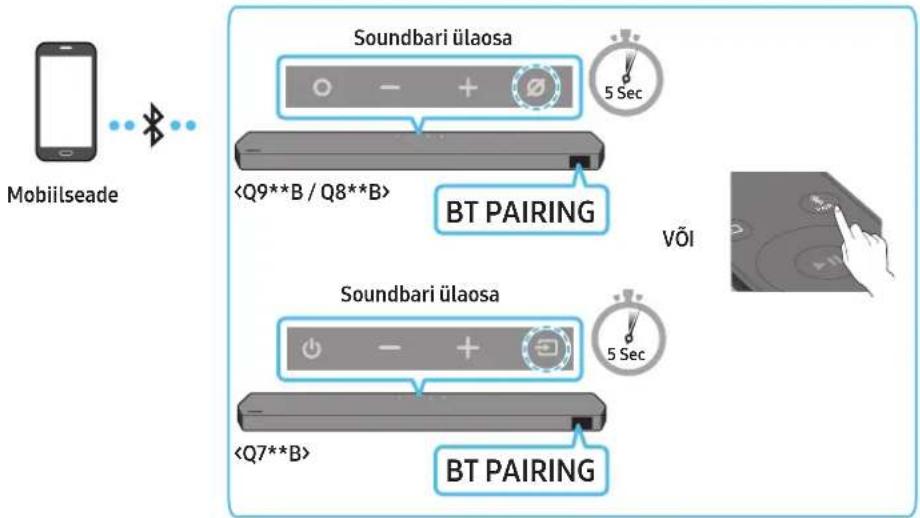

1. meetod. Bluetoothi kaudu ühendamine .... 27

2. meetod. Wi-Fi (juhtmevaba võrgu) kaudu ühendamine....29

Tap Soundi kasutamine 30

08 Ühendamine Apple AirPlay 2 kaudu 31

09 Seinakinnituse paigaldamine 32

Ettevaatusabinõud paigaldamisel 32

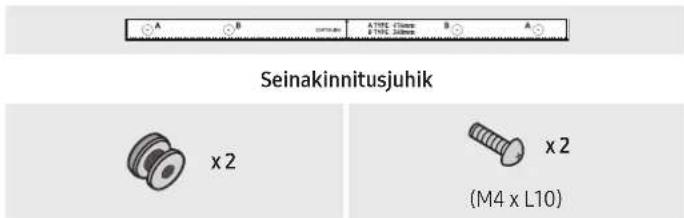

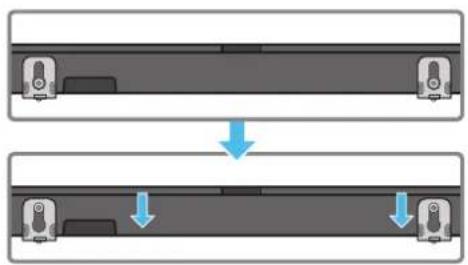

Seinakinnituse komponendid....32

Ruumhelikölari seinale paigaldamine (ainult asjakohased mudelid)....33

10 Soundbari paigaldamine teleri ette 33

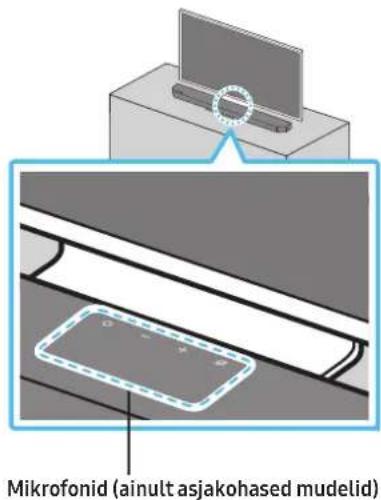

Komponent 33

11 Tarkvaravärskendus 34

Automaatne värskendus 34

USB kaudu värskendamine 34

Lähtestamine 35

12 Törkeotsing 35

13 Litsents 37

14 Avatud lähtekoodi litsentsi teatis 37

15 Olulised teenusega seotud märkused 37

16 Tehnilised andmed ja juhend 38

Tehnilised andmed 38

01 KOMPONENTIDE KONTROLLIMINE

Soundbari põhiseade Soundbari kaugjuhtimispult/patareid Bassikõlar

• Teavet toiteallika ja voolutarbe kohta leiate tootel paiknevalt sildilt. (Silt: Soundbari põhiseadme tagakülg)
• Lisakomponentide või valikuliste kaablite ostmiseks võtke ühendust Samsungi teeninduskeskuse või Samsungi klienditeenindusega.
• Lisateabe saamiseks seinakinnituse või kummijala kohta vt lk 32–34.
• Kujundust, tehnilisi andmeid ja rakenduste kuva võidakse ette teatamata muuta.
• Tarvikute välimus vöib veidi erineda ülaltoodud joonistest.

02 TOOTE ÜLEVAADE

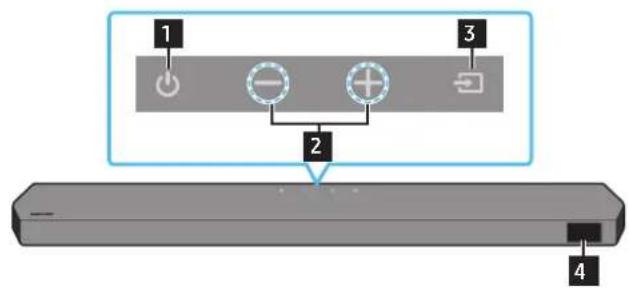

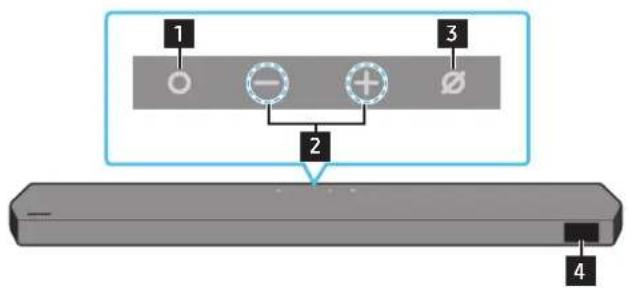

Soundbari ülapaneel

1 2 3 4

1 2 3 4

1	○(Mitu funktsiooni) Nupp (mudelid Q9**B / Q8**B)• Ooterežiimis vajutage Soundbari sisse lülitamiseks nuppu ○(Mitu funktsiooni).• Sisendallika vahetamiseks vajutage nuppu (Mitu funktsiooni).
1	◇(Toide) Nupp (mudel Q7**B)Lülitab toite sisse ja välja.
2	— +(Helitugevus) NuppReguleerib helitugevust.
3	∅(Mikrofon sisse/välja) Nupp (mudelid Q9**B / Q8**B)Vajutage seda nuppu mikrofoni sisse- või väljalülitamiseks.
3	→(Allikas) Nupp (mudel Q7**B)Sisendi allika muutmiseks vajutage nuppu →(Allikas)
4	KuvaKuvab toote oleku ja praeguse režiimi.D.IN → HDMI → Wi-Fi → BT

• Kui ühendate vahelduvvoolu toitejuhtme, hakkab toitenupp tööle 4 kuni 6 sekundi jooksul.
• Kui lülitate seadme sisse, tekib enne heli kölamist 4 kuni 5 sekundi pikkune viivitus.
• Kui kuulete heli nii telerist kui ka Soundbarist, avage teleri heli menüü Seaded ja seadke teleri kölar valikule Väline kölar.

Soundbari alumine paneel

1 2 SERVICE 3 4 HDMI HDMI TO TV (WABC/ARC) 5 DIGITAL AUDIO IN (OPTICAL)

1 POWERÜhendage Soundbari vahelduvvoolu toitejuhe. (Vt lk 14)

2 SERVICEToote tarkvara uuendamiseks ühendage USB-mäluseade.

3 DIGITAL AUDIO IN (OPTICAL)Välisseadme digitaalse (optilise) väljundiga ühendamiseks. (Vt lk 26)

6 HDMISisestab samal ajal digitaalseid video- ja helisignaale, kasutades HDMI-kaablit.Välisseadme HDMI-väljundiga ühendamiseks. (Vt lk 25)

7 HDMI TO TV (eARC/ARC)Teleri HDMI-pesaga ühendamiseks. (Vt lk 18)

- Seinakontaktist toitejuhtme eemaldamisel tömmake pistikust. Ärge tömmake juhtmest.

- Ärge ühendage seda seadet või muid osi vahelduvvoolu pistikupessa, enne kui kõik ühendused osade vahel on täielikud.

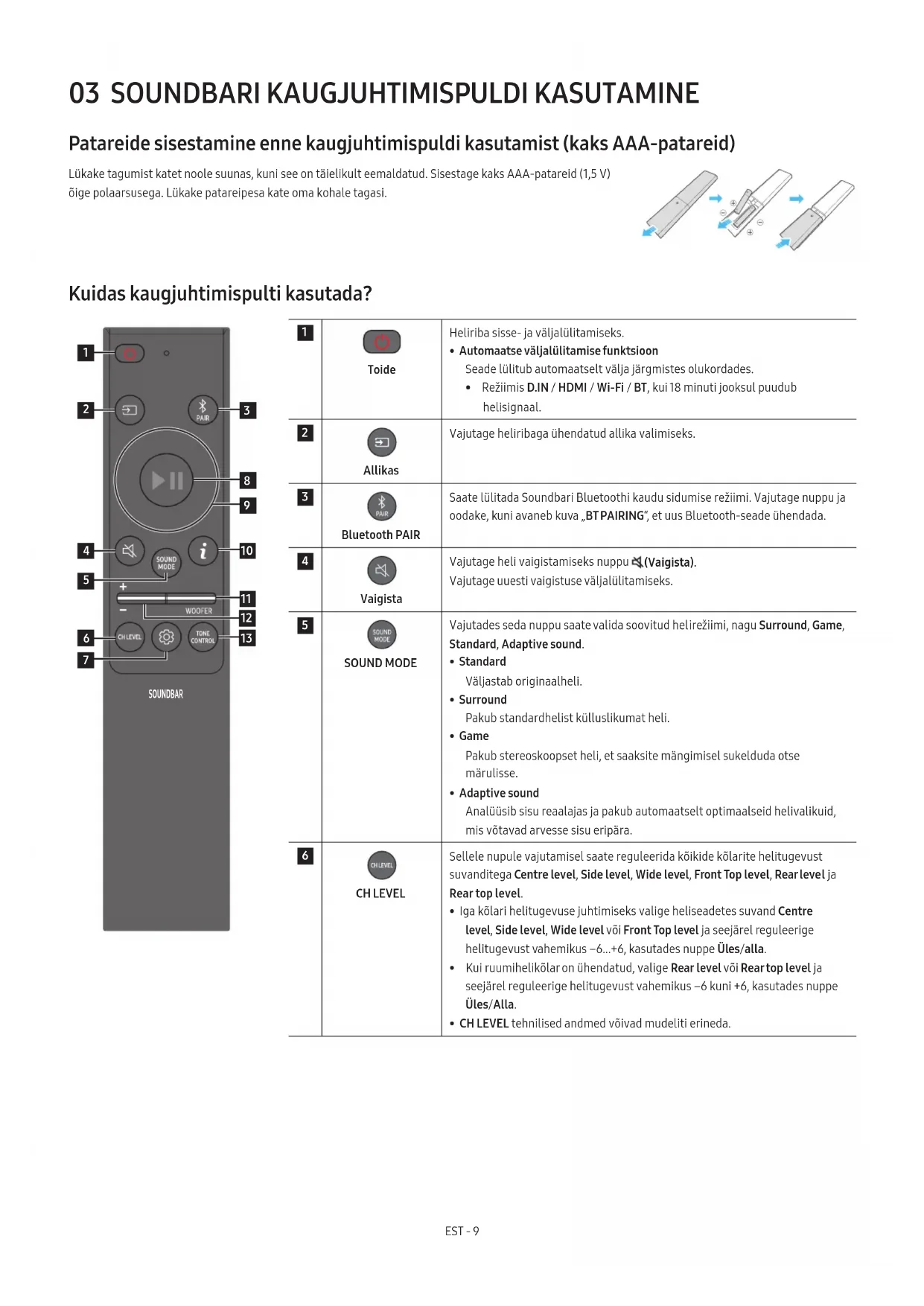

03 SOUNDBARI KAUGJUHTIMISPULDI KASUTAMINE

Patareide sisestamine enne kaugjuhtimispuldi kasutamist (kaks AAA-patareid)

Lükake tagumist katet noole suunas, kuni see on täielikult eemaldatud. Sisestage kaks AAA-patareid (1,5 V) öige polaarsusega. Lükake patareipesa kate oma kohale tagasi.

Kuidas kaugjuhtimispulti kasutada?

1 2 3 PAIR 8 9 4 i 10 5 + - WOOFER 11 12 6 CH:LEVEL TONE CONTROL 13 7 SOUNDBAR

1	Toide	Heliriba sisse- ja väljalülitamiseks.Automaatse väljalülitamise funktsioonSeade lülitub automaatselt välja järgmistes olukordades.Režiimis D.IN / HDMI / Wi-Fi / BT, kui 18 minuti jooksul puudub helisignaal.
2	Allikas	Vajutage heliribaga ühendatud allika valimiseks.
3	[IMAGE]Bluetooth PAIR	Saate lülitada Soundbari Bluetoothi kaudu sidumise režiimi. Vajutage nuppu ja oodake, kuni avaneb kuva „BT PAIRING“, et uus Bluetooth-seade ühendada.
4	Vaigista	Vajutage heli vaigistamiseks nuppu 📁(Vaigista).Vajutage uuesti vaigistuse väljalülitamiseks.
5	SOUND MODE	Vajutades seda nuppu saate valida soovitud helirežiimi, nagu Surround, Game, Standard, Adaptive sound.StandardVäljastab originaalheli.SurroundPakub standardhelist külluslikumat heli.GamePakub stereoskoopset heli, et saaksite mängimisel sukelduda otse märulisse.Adaptive soundAnalüüsib sisu reaalajas ja pakub automaatselt optimaalseid helivalikuid, mis võtavad arvesse sisu eripära.
6	CH LEVEL	Sellele nupule vajutamisel saate reguleerida köikide kölarite helitugevust suvanditega Centre level, Side level, Wide level, Front Top level, Rear level ja Rear top level.Iga kölari helitugevuse juhtimiseks valige heliseadetes suvand Centre level, Side level, Wide level või Front Top level ja seejärel reguleerige helitugevust vahemikus -6...+6, kasutades nuppe Üles/alla.Kui ruumihelikõlar on ühendatud, valige Rear level või Rear top level ja seejärel reguleerige helitugevust vahemikus -6 kuni +6, kasutades nuppe Üles/Alla.CH LEVEL tehnilised andmed võivad mudeliti erineda.

7	Heli juhtimine	Vajutades nuppu, saate määrata helifunktsiooni, naguSpacefit sound, AVA, Voice enhance mode, Night mode, Sync, Surround speaker mode, Virtual. Soovitud üksust saab kohandada nupuga Üles/alla.FunktsioonidSpacefit soundja AVAEi ole mudeli Q7**B puhul toetatud.Voice enhancemode tugevdab filmides ja telesaadetes räägitavat dialoogi, et muuta selle kuulmine lihtsamaks.Nightmodeon optimeeritud öiseks vaatamiseks, kusjuures sätted on reguleeritud nii, et helitugevus väheneb, kuid dialoog on selgelt kuuldav.Vajutage ja hoidke nuppu(Heli juhtimine) umbes 5 sekundit all, et reguleerida iga sagedusriba heli. 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz ja 10 kHz on valitavad nuppudegaParem/vasakning köiki neist saab reguleerida vahemikus -6...+6, kasutades nuppe Üles/alla.(Jälgige, et helirežiimiks oleks valitud „Standard“)Kui teleri video ja Soundbari heli ei ole sünkroonis, valige heliseadetest suvandSyncja seadke heliviivitus vahemikku 0-300 ms, kasutades nuppe Üles/alla.SuvanditSynctoetatakse ainult teatud funktsioonide puhul.FunktsiooniSurround speaker mode saadaolevaid seadeid toetab ainult mudel Q9**B.KölarifunktsiooniVirtualsaab lülitada sisse/välja, kasutades nuppe Üles/alla.
8	Esita/peata	Saate selle nupuga muusika taasesituse peatada või seda jätkata.
9	Üles/alla/vasakule/paremale	Vajutage tähistatud aladele, et valida üles/alla/vasakule/paremale.Vajutage nupul üles/alla/vasakule/paremale, et valida või seada funktsioone.Muusika vahelejätmineJärgmise muusikafaili valimiseks puudutage nuppuParem.Eelmise muusikafaili valimiseks puudutage nuppu Vasak.ID SETKasutage seda suvandit, kui bassikõlar või ruumilised kölarid pole ühendatud või vajavad taasühendamist.Kui seade on välja lülitatud, vajutage nuppuÜlesja hoidke seda 5 sekundit all, et teha toimingID SET.(Vt Ik 16.)
10	Info	Vajutage aktiivse funktsiooni või saadaoleva koodeki kohta teabe saamiseks.RežiimisBTkuvab see ühendatud seadet (kui sidumine on tehtud) või „BT ready"(kui on vajalik sidumine).
11	WOOFERTASE	Liigutage nuppu üles või alla, et reguleerida bassikõlari taset.
12	HELITUGEVUS	Liigutage seda nuppu üles või alla helitugevuse reguleerimiseks.VaigistaVajutage heli vaigistamiseks nuppuHELITUGEVUS. Vajutage uuesti vaigistuse väljalülitamiseks.
13	TONE CONTROL	Kui vajutate nuppu, saate reguleerida kõrgete helide või bassihelide helitugevust. Soovitud üksust saab kohandada nupuga Üles/alla. Funktsioon on lubatud režiimis Sound, v.a režiimisStandard.Kõrgete toonide või bassi helitugevuse juhtimiseks valige heliseadetes suvandTREBLEvõi heliseadetesBASSja seejärel reguleerige helitugevust vahemikus -6...+6, kasutades nuppe Üles/alla.Kui bassitase on muudetud, reguleeritakse vastavalt ka bassikõlari taset.

Aktiivne häälevõimendi (Active Voice Amplifier, AVA)

• Analüüsib välist müra reaalajas Soundbari mängimise ajal, nii et hääl oleks alati selgelt kuulda.
  • Analüüsi ajal andmeid ei salvestata.
• Seda funktsiooni ei toeta mudel Q7**B.

Varjatud nuppude (nupud, millel on rohkem kui üks funktsioon) kasutamine

Varjatud nupp		Viiteleht
Kaugjuhtimispuldi nupp Funktsioon
WOOFER (üles)	Teleri kaugjuhtimispuldi sisse-/väljalülitamine (ooterežiim)	lk 13
Üles ID SET lk 16
(Heli juhtimine)	7 ribaga ekvalaiser lk 10

Väljundi tehnilised andmed erinevate heliefektirežiimide puhul

Efekt Sisend		Väljund
		Bassikõlari ja ruumhelikõlariga
Standard	2.0 kanalit 2.1 kanalit
	5.1 kanalit 5.1 kanalit / 7.1 kanalit (DTS)
	7.1 kanalit 7.1 kanalit
	Dolby Atmos®, DTS:X 7.1.4 kanalit
Surround	2.0 kanalit 9.1.4 kanalit
	5.1 kanalit 9.1.4 kanalit
	7.1 kanalit 9.1.4 kanalit
	Dolby Atmos®, DTS:X	9.1.4 kanalit
Game	2.0 kanalit 9.1.4 kanalit
	5.1 kanalit 9.1.4 kanalit
	7.1 kanalit 9.1.4 kanalit
	Dolby Atmos®, DTS:X	9.1.4 kanalit
Adaptive sound	2.0 kanalit 9.1.4 kanalit
	5.1 kanalit 9.1.4 kanalit
	7.1 kanalit 9.1.4 kanalit
	Dolby Atmos®, DTS:X	9.1.4 kanalit

Efekt Sisend		Väljund
		Ainult bassikõlariga Bassikõlari ja ruumhelikõlariga
Standard	2.0 kanalit 2.1 kanalit 2.1 kanalit
	5.1 kanalit 5.1 kanalit 5.1 kanalit / 7.1 kanalit (DTS)
	7.1 kanalit 5.1 kanalit 7.1 kanalit
	Dolby Atmos®, DTS:X 5.1.2 kanalit 7.1.4 kanalit
Surround	2.0 kanalit 5.1.2 kanalit 7.1.4 kanalit
	5.1 kanalit 5.1.2 kanalit 7.1.4 kanalit
	7.1 kanalit 5.1.2 kanalit 7.1.4 kanalit
	Dolby Atmos®, DTS:X 5.1.2 kanalit 7.1.4 kanalit
Game	2.0 kanalit 5.1.2 kanalit 7.1.4 kanalit
	5.1 kanalit 5.1.2 kanalit 7.1.4 kanalit
	7.1 kanalit 5.1.2 kanalit 7.1.4 kanalit
	Dolby Atmos®, DTS:X5.1.2 kanalit 7.1.4 kanalit
Adaptive sound	2.0 kanalit 5.1.2 kanalit 7.1.4 kanalit
	5.1 kanalit 5.1.2 kanalit 7.1.4 kanalit
	7.1 kanalit 5.1.2 kanalit 7.1.4 kanalit
	Dolby Atmos®, DTS:X.5.1.2 kanalit 7.1.4 kanalit

Efekt Sisend		Väljund
		Ainult bassikõlariga Bassikõlari ja ruumhelikõlariga
Standard	2.0 kanalit 2.1 kanalit 2.1 kanalit
	5.1 kanalit 3.1 kanalit 5.1 kanalit
	Dolby Atmos®, DTS:X	3.1.2 kanalit	5.1.4 kanalit
Surround	2.0 kanalit 3.1.2 kanalit	5.1.4 kanalit
	5.1 kanalit 3.1.2 kanalit	5.1.4 kanalit
	Dolby Atmos®, DTS:X	3.1.2 kanalit	5.1.4 kanalit
Game	2.0 kanalit 3.1.2 kanalit	5.1.4 kanalit
	5.1 kanalit 3.1.2 kanalit	5.1.4 kanalit
	Dolby Atmos®, DTS:X	3.1.2 kanalit	5.1.4 kanalit
Adaptive sound	2.0 kanalit 3.1.2 kanalit	5.1.4 kanalit
	5.1 kanalit 3.1.2 kanalit	5.1.4 kanalit
	Dolby Atmos®, DTS:X	3.1.2 kanalit	5.1.4 kanalit

Ruumhelikõlarid ei väljasta heli 2 kanaliga väljundi jaoks, kui režiim Standard on aktiivne. Ruumhelikõlarite heli lubamiseks valige efektirežiimiks Surround.

Soundbari helitugevuse reguleerimine teleri kaugjuhtimispuldiga

Saate reguleerida Soundbari helitugevust kaugjuhtimispuldiga.

• Seda funktsiooni on võimalik kasutada ainult IR-kaugjuhtimispultidega. Bluetooth-kaugjuhtimispulte (puldid, mis nõuavad sidumist) ei toetatata.

• Selle funktsiooni kasutamiseks seadke teleri kölar valikule Väline kölar.
  • Tootjad, kes seda funktsiooni toetavad:
  Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

• Lülitage Soundbar välja.

• Lükake nupp WOOFER üles ja hoidke seda 5 sekundit.

Iga kord, kui lükkate nupu WOOFER üles ja hoiate seda selles asendis 5 sekundit, vahetub režiim järgmiselt: „OFF-TV REMOTE“ (vaikerežiim), „SAMSUNG-TV REMOTE“, „ALL-TV REMOTE“.

Kaugjuhtimispuldi nupp Kuva Olek
		(Vaikerežlim)OFF-TV REMOTE	Teleri kaugjuhtimispuldi keelamine.
		SAMSUNG-TV REMOTE	Samsungi teleri IR-kaugjuhtimispuldi lubamine.
		ALL-TV REMOTE	Kolmanda poole IR-kaugjuhtimispuldi lubamine.

04 SOUNDBARI ÜHENDAMINE

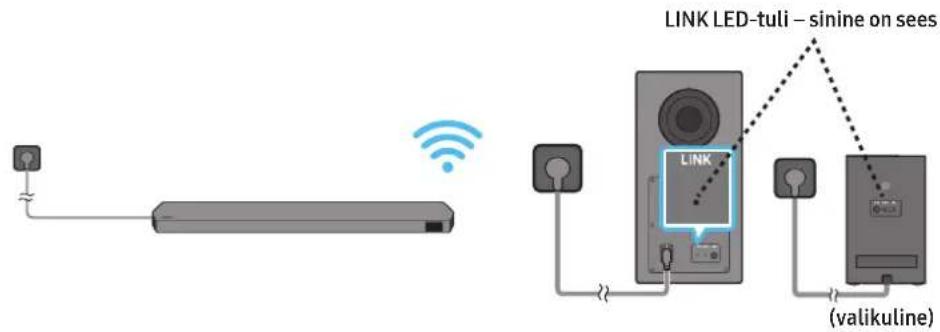

Toite ja seadmete ühendamine

Kasutage bassikõlari, ruumhelikõlarite ja Soundbari seinakontakti ühendamiseks toitejuhet järgmises järjestuses.

- Lisateavet nõutud elektritoite ja voolutarbe kohta leiate tootel olevalt sildilt. (Silt: Soundbari põhiseadme tagakülg)

1. Ühendage toitejuhe bassikölariga.

Toitejuhe

Bassikölari tagumine külg

1. Ühendage toitejuhe vasak- ja parempoolse ruumhelikõlariga. (valikuline)

Vasaku ja parema Toitejuhe

ruumhelikölari alumine osa (valikuline)

1. Ühendage toitejuhte Soundbariga.

Soundbari põhiseadme põhi Toitejuhe

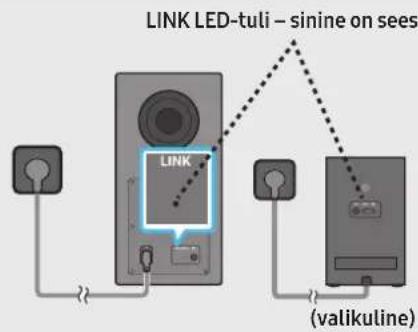

1. Ühendage toide Soundbari, bassikõlari ja ruumhelikõlaritega. Bassikõlar ja ruumhelikõlarid loovad ühenduse Soundbari sisselülitamisel automaatselt.

MÄRKUS

• Ühendage bassikölar ja ruumhelikölarid toiteallikaga enne Soundbari ühendamist. Bassikölarja ruumhelikölarid loovad ühenduse automaatselt, kui lülitate Soundbari sisse.
• Kui lahutate toitejuhtme, kui toode on sisse lülitatud, ja ühendate selle uuesti, lülitub Soundbar automaatselt sisse.
• Ruumhelikõlari süsteemi toetavad ainult asjakohased mudelid.

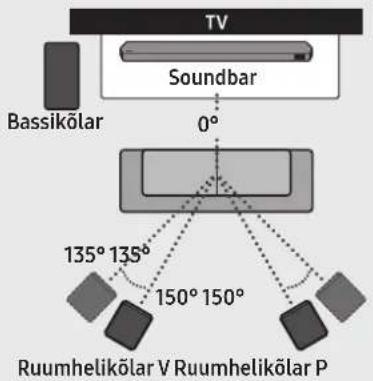

Soovitatav kölarite paigutus

ETTEVAATUST!

• Juhtmevaba vastuvõtja antenn on juhtmevabasse bassikõlarisse ja ruumhelikõlaritesse sisse ehitatud. Kaitske seadmeid vee ja niiskuse eest.
• Optimaalse kuulamisjõudluse tagamiseks veenduge, et juhtmevaba bassikõlari ja ruumhelikõlarite ümbruses olevas piirkonnas poleks ühtegi takistust.

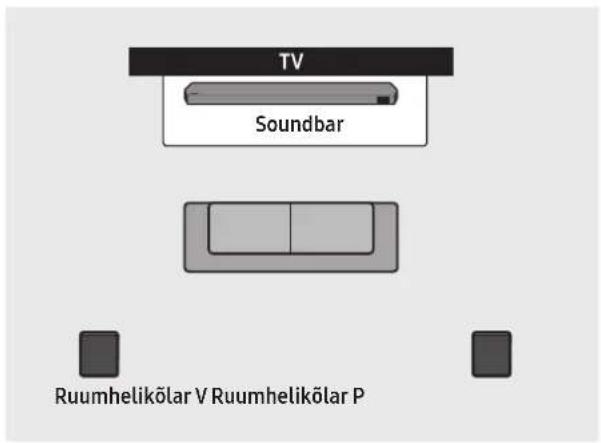

Ruumhelkõlari režiim (ainult HW-Q930B, HW-Q935B)

Tagakõlari asukohast olenevalt võidakse esitada optimaalset ruumilist heli. Kõlarite paigutuse kohta vaadake allolevat joonist. Režiimi aktiveerimiseks valige Ruumhelikõlari režiim, kasutades Soundbari kaugjuhtimispulti.

(Heli juhtimine) → Ruumhelikölar → Üles) / (Ava) → Eesmine / Tagumine)

TV Soundbar Ruumhelikõlar V Ruumhelikõlar P

Taha paigutamine Ette paigutamine

MÄRKUS

• See režiim on saadaval ainult kindla ruumihelikõlariga Soundbari mudelite puhul.
• Eesmise kölari režiimis asetage eesmised kölarid enda poole.
• Tagakōlari režiim on vaikimisi lubatud.

Enne käsitsi ühendamist tehke järgmist.

• Kontrollige, et Soundbari ja bassikõlari või ruumhelikõlarite toitejuhtmed oleksid korralikult ühendatud.
  • Veenduge, et Soundbar oleks välja lülitatud.

• Lülitage Soundbari põhiseade välja.

• Vajutage ja hoidke all bassikõlari ja ruumhelikõlarite taga olevat nuppu ID SET vähemalt 5 sekundit.

- Iga kölari taga olev punane näidik lülitub välja ja sinine näidik vilgub.

LINK STANDBY ID SET 5 Sec LINK Vilgub kiiresti siniselt

Bassikölari tagumine külg Bassikölari tagumine külg

Vasaku ja parema ruumhelikõlari tagumine külg (valikuline)

1. Vajutage kaugjuhtimispuldil nuppu Üles 5 sekundit.

2. Soundbari ekraanile ilmub mõneks ajaks teade ID SET ja kaob seejärel.

3. Soundbar lülitub automaatselt sisse, kui ID SET on lõpule jõudnud.

1. Kontrollige, kas LED-näidik LINK põleb püsivalt siniselt (ühendamine on lõppenud).

LINK LED-tuli – sinine on sees LINK (valikuline)

Kui Soundbari ja juhtmevaba bassikõlari ja ruumhelikõlarite vaheline ühendus on loodud, lõpetab LINK LED-tule näidik vilkumise ja sinine tuli hakkab põlema.

LED-näidiku tuled bassikölari ja ruumhelikölarite tagumisel küljel.

LED-näidik Olek Kirjeldus Lahendus
BassikölarRuumhelikölarid(ainult asjakohased mudelid)	Sees	Ühendatud(tavapärane töö)	-
	Vilgub Ühenduse taastamine		Kontrollige, kas Soundbari põhiseadme külge kinnitatud toitekaabel on korralikult ühendatud, või oodake umbes 5 minutit. Kui vilkumine jätkub, proovige bassikölari ja ruumhelikölarite käsitsi ühendamist. Vt lk 16.
BassikölarRuumhelikölarid(ainult asjakohased mudelid)	Sees	Ooterežiim (kui Soundbari põhiseade on välja lülitatud)	Kontrollige, kas Soundbari põhiseadme külge kinnitatud toitekaabel on korralikult ühendatud.
		Ühendus nurjus	Ühendage uuesti. Vaadake käsitsi ühendamise suuniseid lk 16.
BassikölarRuumhelikölarid(ainult asjakohased mudelid)	Vilgub Törge		Vaadake juhendist Samsungi teeninduskeskuse kontaktteavet.

MÄRKUS

• Kui põhiseade on välja lülitatud, lähevad juhtmevaba bassikõlar ja ruumhelikõlar ooterežiimi ning bassikõlari diood STANDBY muutub punaseks, olles mitu korda siniselt vilkunud.
• Kui kasutate Soundbari lähedal seadet, mis kasutab Soundbariga sama sagedust, võib interferents põhjustada heli katkemist.
• Põhiseadme juhtmevaba signaali maksimaalne edastuskaugus on umbes 10 m, kuid võib eri kasutuskeskkondades erinev olla. Kui põhiseadme ja juhtmevaba bassikõlari vahel on terasbetoonist või metallist sein, ei pruugi süsteem üldse töötada, kuna juhtmeta signaal ei läbi metalli.
• Ruumhelikölari süsteemi toetavad ainult asjakohased mudelid.

ETTEVAATUST!

• Juhtmevaba vastuvõtja antenn on juhtmevabasse bassikõlarisse ja ruumhelikõlaritesse sisse ehitatud. Hoidke seade eemal veest ja niiskusest.
• Optimaalse kuulamisjõudluse tagamiseks veenduge, et juhtmevaba bassikõlari ja ruumhelikõlarite ümbruses oleval alal poleks ühtegi takistust.

05 TELERIGA ÜHENDAMINE

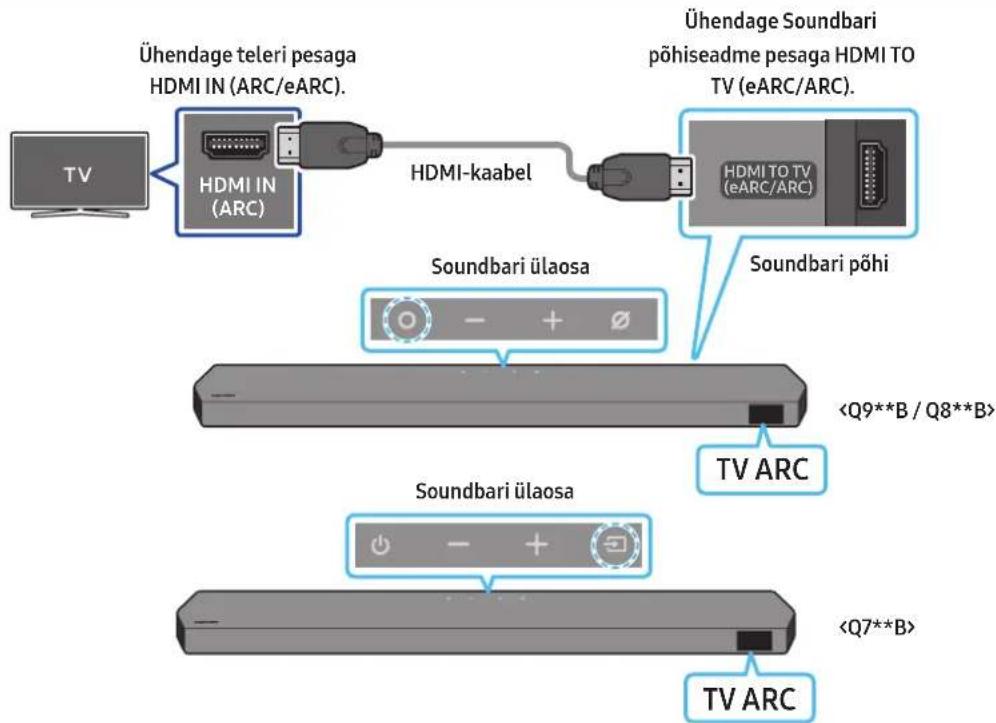

HDMI ARC (Audio Return Channel, helitagastuskanal) toega teleri ühendamine

ETTEVAATUST!

• Kui ühendatud on nii HDMI-kaabel kui ka optiline kaabel, võetakse esimesena vastu HDMI-signaali.
• Teleri ja Soundbari ühendamiseks HDMI-kaabliga, ühendage kindlasti tähisega „ARC“ pesad. Vastasel juhul ei pruugita teleri heli väljastada.
• Soovitatud on High Speed HDMI Cable with Ethernet.

1. Kui Soundbar ja teler on välja lülitatud, ühendage HDMI-kaabel, nagu on näidatud joonisel.
2. Lülitage Soundbar ja teler sisse.

3. Soundbari põhiseadme kuvaaknas kuvatakse „TV ARC“ ja Soundbar esitab teleri heli.

4. Kui teleri heli ei väljastata, vajutage Soundbari peal nuppu (Mitu funktsiooni) / (Allikas) või kaugjuhtimispuldi nuppu (Allikas), et valida režiim „D.IN“. Ekraanil kuvatakse järjest „D.IN“ ja „TV ARC“ ning esitatakse teleri helitugevust.

5. eARC toega teleri ühendamisel ilmub ekraanile „eARC“ ja kostub heli.
6. eARC-ga ühenduse loomiseks peab eARC funktsioon olema teleri menüüs sisse lülitatud. Lisateavet seadistamise kohta vaadake TV kasutusjuhendist.

(nt Samsungi teler: Avaleht (n) → Menüü → Seaded (♂→ Köik seaded (→ Heli → Expert Settings → HDMI-eARC Mode (Auto))

• Kui Soundbari põhiseadme kuvaaknas ei kuvata teadet „TV ARC“, siis kontrollige, kas HDMI-kaabel on ühendatud õige pordiga.
• Kasutage Soundbari helitugevuse muutmiseks teleri kaugjuhtimispuldi helitugevuse nuppe.

MÄRKUS

• Kui ühendate HDMI ARC-i (helitagastuskanal) toetava teleri Soundbariga HDMI-kaabli kaudu, saate edastada digitaalseid video- ja heliandmeid ilma eraldi optilist kaablit ühendamata.
• Soovítame võimalusel kasutada südamikuta HDMI-kaablit. Kui kasutate südamikuga HDMI-kaablit, valige kaabel, mille läbimõõt on vähem kui 14 mm.
  • See funktsioon ei ole saadaval, kui HDMI-kaabel ei toeta ARC-i.
• Kui edastuse heli on kodeeritud Dolby Digitaliga ja teleri digitaalse väljundheli vorminguks on valitud PCM, soovitame valida sätteks Dolby Digital. Teleri sätte muutmisel on helikvaliteet parem. („Dolby Digital“ ja „PCM“ võivad olla olenevalt teleri tootjast teleri menüüs teistmoodi nimetatud.)
  • ARC/eARC protokollid toetavad Dolby Atmost.
  • Veenduge, et sisu toetaks Dolby Atmos®-t.

Ühendamine, kasutades optilist kaablit

Ühendamiseelne kontroll-loend

• Kui ühendatud on nii HDMI-kaabel kui ka optiline kaabel, võetakse esimesena vastu HDMI-signaali.
• Kui kasutate optilist kaablit ja pesadel on katted, siis eemaldage need.

1. Kui teler ja Soundbar on välja lülitatud, ühendage Soundbari pesa DIGITAL AUDIO IN (OPTICAL) ja teleri väljundpesa OPTICAL optilise kaabliga (pole kaasas), nagu on näidatud joonisel.
2. Lülitage Soundbar ja teler sisse.
3. Vajutage Soundbari peal asuvat nuppu Ⓐ(Mitu funktsiooni) / ➞(Allikas) või kaugjuhtimispuldi nuppu ➞(Allikas), et valida režiim „D.IN“.
4. Teleri heli väljastatakse Soundbarist.

Bluetoothi kaudu ühendamine

Kui Samsungi teler ühendatakse Bluetoothi kaudu, on võimalik kuulda stereoheli ilma kaableid kasutamata.

• Korraga saab ühendada ainult ühe Samsungi teleri.
• Ühendada saab Bluetoothi toetava Samsungi teleri. Kontrollige teleri tehnilisi andmeid.

Esmane ühendus

1. Vajutage Soundbari kaugjuhtimispuldil nuppu ✦PAIR, et siseneda režiimi „BTPAIRING“.

(VÕI) a. Vajutage ülapaneelil nuppu Ⓞ (Mitu funktsiooni) / ➞ (Allikas) ja valige seejärel „BT“.

„BT“ lülitub möne sekundi pärast automaatselt režiimi „BTPAIRING“ või režiimi „BT READY“, kui saadaval on ühenduskirje.

b. Kui ilmub kiri „BT READY“, vajutage ja hoidke ülapaneelil nuppu ☎ (Mikrofon sisse/välja) / → (Allikas) kauem kui 5 sekundit all, et kuvada „BT PAIRING“.

1. Valige Samsungi teleris Bluetoothi režiim.

(nt Avaleht (n) → Menüü → Seaded (♂) → Köik seaded (♂) → Heli → Heliväljund → Bluetooth Kölarite loend → Soundbar Q***B (Bluetooth))

1. Valige teleris kuvatavast loendist „Soundbar Q***B“.

Saadaoleva Soundbari juures on teleri Bluetooth-seadmete loendis sõnum „Vajab sidumist“ või „Seotud“. Samsungi teleri Soundbariga ühendamiseks valige sõnum ja seejärel looge ühendus.

- Kui Samsungi teler on ühendatud, kuvatakse Soundbari eesmisel kuval [Teleri nimi] → „BT“.

1. Nüüd kuulete Samsungi teleri heli Soundbarist.

- Pärast seda, kui olete Soundbari esimest korda Samsungi teleriga ühendanud, kasutage uuesti ühenduse loomiseks režiimi „BT READY“.

Kui seadme ühendamine ebaönnestub

• Kui teil on Samsungi teleri kölarite loendis olemasolev Soundbar (nt Soundbar Q***B), siis kustutage see.
• Seejärel korrake etappe 1–3.

Soundbari ja Samsungi teleri ühenduse katkestamine

Vajutage Soundbari peal asuvat nuppu Ⓐ(Mitu funktsiooni) / ➞(Allikas) või kaugjuhtimispuldi nuppu ➞(Allikas), et valida mõni muu režiim peale „BT“.

- Ühenduse katkestamiseks kulub aega, kuna Samsungi teler peab Soundbarilt vastuse saama.

(Vajalik aeg vöib olenevalt Samsungi teleri mudelist erineda.)

• BTREADY : selles režiimis saab ühendada uuesti mis tahes varem ühendatud Samsungi teleri või mobiilseadme.
• BTPAIRING : selles režiimis saab ühendada Soundbariga uue seadme.

(Vajutage Soundbari kaugjuhtimispuldil nuppu ✝ PAIR või hoidke Soundbari peal nuppu ☎(Mikrofon sisse/välja) / →(Allikas) kauem kui 5 sekundit vajutatuna, kui Soundbar on režiimis „BT“.)

Märkused Bluetooth-ühenduse kohta

• Bluetoothi kaudu ühendamiseks peab uus seade olema ühe meetri raadiuses.
• Kui teilt küsitakse Bluetooth-seadme ühendamisel PIN-koodi, sisestage <0000>.
• Soundbar lülitub automaatselt välja pärast 18 minutit valmis olekut.
• Soundbar ei pruugi sooritada Bluetoothi otsingut või ühendust õigesti järgmistel tingimustel.
  – Soundbari ümber on tugev elektriväli.
  – Soundbariga on ühendatud samal ajal mitu Bluetooth-seadet.
• Bluetooth-seade on välja lülitatud, ei ole paigas või ei toimi õigesti.

- Elektroonilised seadmed võivad põhjustada raadiohäireid. Seadmeid, mis tekitavad elektromagnetilisi laineid (nt mikrolaineahjud, juhtmevabad LAN-seadmed jne), tuleb Soundbari põhiseadmest eemal hoida.

Ühenduse loomine Wi-Fi kaudu

Ühendamiseelne kontroll-loend

• Wi-Fi-ühendus on saadaval ainult Samsung TV korral.
- Kontrollige, kas juhtmevaba ruuter (Wi-Fi) on sisse lülitatud ja kas teler on ruuteriga ühendatud.
- Teler ja Soundbar peavad olema ühendatud sama juhtmeta võrguga (Wi-Fi).
- Kui juhtmevaba ruuter (Wi-Fi) kasutab DFS-kanalit, ei saa te teleri ja Soundbari vahel Wi-Fi-ühendust luua. Üksikasjalikumat teavet küsige oma Interneti-teenuse pakkujalt.
- Kuna menüüd erinevad olenevalt tootmisaastast, vt oma teleri kasutusjuhendit.
- Teleri ja Soundbari Wi-Fi teel ühendamiseks ühendage juhtmevaba ruuteriga esmalt Soundbar. Wi-Fi-ühenduse loomise üksikasju vt lk 29.

1. Lisateavet Wi-Fi ja Soundbari ühendamise kohta vt lk 29, „2. meetod. Wi-Fi (juhtmevaba võrgu) kaudu ühendamine“.
2. Seadke teleri helimenüü sisendallikaks Soundbar.

- Alates aastast 2017 välja antud Samsung TV-d

Avaleht (m) → Menüü → Seaded (♂) → Köik seaded (♀) → Heli → Heliväljund → Soundbar Q***B (Wi-Fi)

MÄRKUS

Wi-Fi Dolby Atmose ühendus on saadaval mönede Samsungi telerite ja möne Soundbari mudeli puhul.

Funktsiooni Q-Symphony kasutamine

Funktsiooni (Q-Symphony) puhul sünkroonitakse Soundbar Samsungi teleriga, et väljastada heli optimaalse ruumilise efekti saavutamiseks kahest seadmest. Kui Soundbar on ühendatud, kuvatakse menüü „Teler + Soundbar“ teleri menüüs Heliväljund. Valige vastav menüü.

Teleri menüü TV HDMI-kaabel VÕI Optiline kaabel (pole kaasas) D.IN

- Teleri menüü näide: Teler + [AV] Soundbari seerianimi (HDMI)

Teleri menüü TV Wi-Fi Wi-Fi

- Teleri menüü näide: Teler + [AV] Soundbari seerianimi (Wi-Fi)

MÄRKUS

• See töötab teleri toetatud kodeki alusel.
• See funktsioon on toetatud ainult juhul, kui ühendatud on HDMI-kaabel, optiline kaabel (pole kaasas) või Wi-Fi.
- Kuvatud teade võib teleri mudeliti erineda.
- Veenduge, et teler ja Soundbar oleksid ühendatud samale juhtmevabale marsruuterile või sagedusele.
• See funktsioon on saadaval mõnede Samsungi telerite ja mõne Soundbari mudeli puhul.

Spacefiti heli kasutamine

Pakub optimeeritud helikvaliteeti, analüüsides kuulamisruume.

1. meetod. Soundbari kaudu ühendamine

Funktsiooni lubamiseks lülitage Soundbari kaugjuhtimispuldil sisse režiim Spacefit sound.

(© (Heli juhtimine) → „Spacefit sound Off“ → ▲ (Üles) → „Spacefit sound On“)

2. meetod. Teleri kaudu ühendamine

Funktsiooni sisselülitamiseks lülitage Samsungi teleri menüüs sisse režiim Kohanduv heli+.

(Avaleht ( Ⓜ) → Menüü → Seaded ( ⚙) → Köik seaded ( ⚙) → General → Intelligentse režiimi seaded → Kohanduv heli+)

- Soundbari helirežiim muutub automaatselt režiimiks Kohanduv heli+, kui lülitate teleris sisse režiimi Kohanduv heli+.

MÄRKUS

- See funktsioon töötab, kui Soundbar on ühendatud möne Samsungi teleriga.

- Q7**B mudelid toetavad ainult teleri kaudu ühendamise meetodit.

06 VÄLISSEADME ÜHENDAMINE

1. meetod. Ühendamine HDMI-kaabliga (võimalik Dolby Atmose / DTS:X dekodeerimine ja taasesitus)

Ühendamiseelne kontroll-loend

• Kui heliväljundi suvandid hölmavad teisest heli, siis veenduge, et see oleks välja lülitatud.
• Veenduge, et sisu toetaks tehnoloogiat Dolby Atmos® / DTS:X.

1. Ühendage HDMI-kaabli abil välisseadme port HDMI OUT ja Soundbari allosa port HDMI.
2. Ühendage HDMI-kaabli abil teleri port HDMI IN ja Soundbari allosa port HDMI TO TV (eARC/ARC).
3. Lülitage Soundbar, teler ja välisseade sisse.
4. Vajutage Soundbari peal asuvat nuppu Ⓧ(Mitu funktsiooni) / ➞(Allikas) või kaugjuhtimispuldi nuppu ➞(Allikas), et valida režiim „HDMI“.
5. Soundbari ekraan näitab, et valitud on „HDMI“ režiim ja Soundbar hakkab heli esitama.

MÄRKUS

• Tehnoloogia Dolby Atmos® / DTS:X kasutamisel tehke järgmist: Kui sisendallikas on Dolby Atmos® / DTS:X, vt „Väljundi tehnilised andmed erinevate heliefektirežiimide puhul“ leheküljel 11.
• Kui Dolby Atmos® on aktiveeritud, kuvatakse esiekraanil tekst „DOLBY ATMOS“.
• Kui DTS:X on aktiveeritud, ilmub esiekraanile „DTS:X“.
• Tehnoloogia Dolby Atmos® / DTS:X konfigureerimine BD-mängijas või muus seadmes

Avage oma BD-mängija või muu seadme seadete menüüs heliväljundi valikud ja veenduge, et Bitstreami jaoks oleks valitud „Kodeeringuta“. Näiteks Samsungi BD-mängijal valige Home Menu → Sound → Digital Output ja siis valige Bitstream (töötlemata).

Toetatud UHD signaalide tehnilised andmed (3840 × 2160p)

Kaadrisagedus (kaadrit/s)	Värvisügavus RGB 4 : 4 : 4 YCbCr 4 : 4 : 4 YCbCr 4 : 2 : 2 YCbCr 4 : 2 : 0
<60	8 bitti 0 0 0 0
	10 bitti --	0 0
	12 bitti	--	0 0
120	8 bitti	----
	10 bitti ----

• Toetatud tehnilised andmed võivad erineda olenevalt ühendatud välisseadmest või kasutustingimustest.

2. meetod. Ühendamine, kasutades optilist kaablit

1. Ühendage optilise kaabli abil (pole kaasas) Soundbari põhiseadme port DIGITAL AUDIO IN (OPTICAL) välisseadme pordiga OPTICAL OUT.
2. Lülitage Soundbar ja välisseade sisse.
3. Režiimi „D.IN“ valimiseks vajutage Soundbaril nuppu ○ (Mitu funktsiooni) / → (Allikas) või kaugjuhtimispuldil nuppu → (Allikas).
4. Teie Soundbar esitab välisseadme heli.

07 MOBIILSEADME ÜHENDAMINE

1. meetod. Bluetoothi kaudu ühendamine

Kui mobiilseade ühendatakse Bluetoothi kaudu, on võimalik kuulda stereoheli ilma kaableid kasutamata.

- Kui Soundbar on seotud Bluetooth-seadme ühendamisel välja lülitatud, siis see lülitub automaatselt sisse.

Esmane ühendus

- Uus Bluetooth-seade peab jääma ühendamisel ühe meetri raadiusesse.

1. Vajutage Soundbari kaugjuhtimispuldil nuppu *PAIR, et siseneda režiimi „BTPAIRING“.

(VÕI) a. Vajutage ülapaneelil nuppu Ⓞ (Mitu funktsiooni) / → (Allikas) ja valige seejärel „BT“.

„BT“ lülitub mõne sekundi pärast automaatselt režiimi „BT PAIRING“ või režiimi „BT READY“, kui saadaval on ühenduskirje.

b. Kui ilmub kiri „BT READY“, vajutage ja hoidke ülapaneelil nuppu ☐ (Mikrofon sisse/välja) / ➞ (Allikas) kauem kui 5 sekundit all, et kuvada „BT PAIRING“.

1. Valige seadmes kuvatavast loendist „Soundbar Q***B“.

- Kui Soundbar on mobiilseadmega ühendatud, kuvatakse eesmisel kuval [mobiilseadme nimi] → „BT“.

1. Esitage Bluetoothi kaudu ühendatud seadmes olevaid muusikafaile Soundbariga.

- Pärast seda, kui olete Soundbari esimest korda mobiilseadmega ühendanud, kasutage uuesti ühenduse loomiseks režiimi „BT READY“.

Kui seadme ühendamine ebaönnestub

- Kui teil on mobiliseadme kölarite loendis olemasolev Soundbar (nt „Soundbar Q***B“), siis kustutage see.

• BTREADY : selles režiimis saab ühendada uuesti mis tahes varem ühendatud Samsungi teleri või mobiilseadme.
• BTPAIRING : selles režiimis saab ühendada Soundbariga uue seadme.

(Vajutage Soundbari kaugjuhtimispuldil nuppu ✝PAIR või hoidke Soundbari peal nuppu ☎(Mikrofon sisse/välja) / ➞(Allikas) kauem kui 5 sekundit vajutatuna, kui Soundbar on režiimis „BT“.)

Märkused Bluetooth-ühenduse kohta

• Bluetoothi kaudu ühendamiseks peab uus seade olema ühe meetri raadiuses.
• Kui teilt küsitakse Bluetooth-seadme ühendamisel PIN-koodi, sisestage <0000>.
• Soundbar lülitub automaatselt välja pärast 18 minutit valmis olekut.
• Soundbar ei pruugi sooritada Bluetoothi otsingut või ühendust õigesti järgmistel tingimustel.

– Soundbari ümber on tugev elektriväli.

– Soundbariga on ühendatud samal ajal mitu Bluetooth-seadet.

- Bluetooth-seade on välja lülitatud, ei ole paigas või ei toimi õigesti.

• Elektroonilised seadmed võivad põhjustada raadiohäireid. Seadmeid, mis tekitavad elektromagnetilisi laineid (nt mikrolaineahjud, juhtmevabad LAN-seadmed jne), tuleb Soundbari põhiseadmest eemal hoida.
  • Soundbar toetab SBC-andmeid (44,1 kHz, 48 kHz).
• Ühendage ainult Bluetooth-seadmega, mis toetab funktsiooni A2DP (AV).
• Soundbari ei saa ühendada Bluetooth-seadmega, mis toetab ainult funktsiooni HF (Vabad käed).
• Soundbari ühendamisel Bluetooth-seadmega asetage need teineteisele võimalikult lähedale.
• Mida kaugemal on Soundbar ja Bluetooth-seade teineteisest, seda nõrgem on helikvaliteet.

Bluetooth-ühendus võib katkeda, kui seadmed on leviulatusest väljas.

• Bluetooth-ühendus ei pruugi kehva vastuvõtuga piirkondades oodatud viisil toimida.

• Bluetooth-seadmel võib esineda müra või talitlushäireid järgmistes olukordades:

• Kui keha on kokkupuutes Bluetooth-seadme või Soundbari signaalivastuvõtjaga
  – Nurkades või kui läheduses on takistus, näiteks sein või vahesein, kus võivad toimuda elektrilised muutused.

• Muude samas sagedusvahemikus töötavate toodete põhjustatud raadiosidehäirete tõttu (meditsiiniseadmed, mikrolaineahjud ja juhtmevabad LAN-seadmed).

• Takistused, nagu uksed ja seinad, võivad helikvaliteeti mõjutada, isegi kui seadmed asuvad leviulatuses.

• Pange tähele, et Soundbari ei saa Bluetooth-funktsiooni kasutamise ajal teiste Bluetooth-seadmetega siduda.

• See juhtmeta seade võib põhjustada töötamise ajal elektromagnetilisi häireid.

Bluetooth-seadme lahutamine Soundbarist

Bluetooth-seadme saab Soundbarist lahutada. Juhtnööre vt Bluetooth-seadme kasutusjuhendist.

• Ühendus Soundbariga katkestatakse.
• Kui Soundbari ühendus Bluetooth-seadmega katkestatakse, kuvab Soundbar esiekraanil „BT DISCONNECTED“.

Soundbari ja Bluetooth-seadme ühenduse katkestamine

Vajutage Soundbaril nuppu Ⓐ(Mitu funktsiooni) / ➞(Allikas) või kaugjuhtimispuldil nuppu ➞(Allikas), et valida muu režiim kui „BT“.

• Ühenduse katkestamiseks kulub aega, kuna Bluetooth-seade peab Soundbarilt vastuse saama. (Lahtiühendamise aeg võib olla erinev olenevalt Bluetooth-seadmest)
• Kui Soundbari ühendus Bluetooth-seadmega katkestatakse, kuvab Soundbar esiekraanil „BT DISCONNECTED“.

2. meetod. Wi-Fi (juhtmevaba võrgu) kaudu ühendamine

Soundbari juhtmevaba võrgu (Wi-Fi) kaudu mobiilseadmega ühendamiseks on vaja rakendust SmartThings.

Esmane ühendus

1. Installige mobiilsideseadmesse (nutitelefoni või tahvelarvutisse) rakendus SmartThings ja käivitage see.

2. Järgige rakenduses ekraanisuuniseid Soundbari lisamiseks.

3. Mönel mobiilsideseadmel ei pruugi automaatne hüpikaken (teine kuvatömmis allpool) ilmuda.
   Kui hüpikaken ei ilmu, vajutage ekraanil Home nuppu „+Soundbar lisatakse rakendusse.

4. Allpool olev illustratsioon vöib rakenduse versiooniti erineda.

Rakendus SmartThings

Rakenduse käivitamine

Automaatne hüpikaken

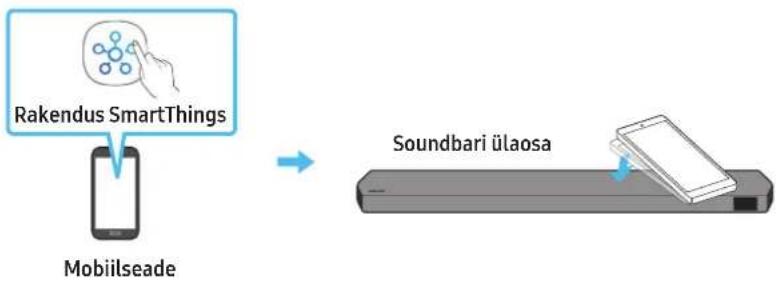

Puudutage mobiilseadmega Soundbari, et väljastada mobiilseadmes esitatava sisu heli Soundbarist.

• See funktsioon ei pruugi olenevalt mobiilseadmest toetatud olla.
- See funktsioon ühildub ainult Samsungi mobiilseadmetega, milles töötab Android 8.1 või uuem versioon.

1. Lülitage mobiilseadmes sisse funktsioon Tap Sound.
2. Lisateabe saamiseks funktsiooni sisselülitamise kohta vaadake allpool jaotist „Tap Soundi funktsiooni seadistamine“.
3. Puudutage mobiilseadmega Soundbari. Valige kuvatavas sõnumiaknas „Start now“. Mobiilseadme ja Soundbari vahel luuakse Bluetooth-ühendus.
4. Väljastage mobiilseadmes esitatava sisu heli Soundbarist.

• See funktsioon ühendab mobiilseadme Bluetoothi kaudu Soundbariga, tuvastades vibratsiooni, mis tekib, kui seade puudutab Soundbari.
- Ärge puudutage mobiilseadmega Soundbari teravaid nurki. See võib Soundbari või mobiilseadet kriimustada või kahjustada.
- Soovitatav on katta mobiilseade ümbrisega. Puudutage örnalt laia ala Soundbari ülaosal, kasutamata liigselt jõudu.
- Selle funktsiooni kasutamiseks värskendage rakendus SmartThings uusimale versioonile. Funktsioon ei pruugi olenevalt rakenduse versioonist toetatud olla.

Tap Soundi funktsiooni seadistamine

Kasutage rakendust SmartThings, et funktsioon Tap View, Tap Sound sisse lülitada.

1. Avage mobiilseadmes rakendus SmartThings.
2. Valige mobiilseadmes rakenduse SmartThings kuval (≡→ ).
3. Lülitage „Tap View, Tap Sound“ sisse, et funktsioon toimiks, kui mobiilseade liigutatakse Soundbari lähedale. Funktsioon on sisse lülitatud.

MÄRKUS

• Kui mobiilseade on energiasäästurežiimis, siis funktsioon Tap Sound ei tööta.
• Funktsioon Tap Sound ei pruugi töötada, kui Soundbari lähedal on näiteks elektriseadmeid, mis põhjustavad raadiohäireid. Veenduge, et raadiohäireid tekitada võivad seadmed oleksid Soundbarist piisavalt kaugel.

08 ÜHENDAMINE APPLE AIRPLAY 2 KAUDU

• See funktsioon ei pruugi mõnes riigis saadaval olla.
- Samsung Soundbar toetab AirPlay 2-te ja vajab opsüsteemi iOS 11.4 või uuemat versiooni.

AirPlay 2 aitab muusikat, netisaateid ja muud heli Apple'i seadmetest Samsungi Soundbari voogedastada.

- Kontrollige, kas Soundbar on sisse lülitatud ja ühendatud Apple'i seadmega samasse Wi-Fi-vörku.

- Valige AirPlay-toega rakenduses või iPhone'i, iPadi või Maci juhtimiskeskuses.

- Praeguse heli esitamiseks valige Soundbar saadaolevate seadmete loendist.

09 SEINAKINNITUSE PAIGALDAMINE

Ettevaatusabinõud paigaldamisel

• Paigaldage ainult vertikaalsele seinale.
- Ärge paigaldage seda körge temperatuuri või niiskustasemega kohta.
- Kontrollige, kas sein on toote raskuse kandmiseks piisavalt tugev. Kui ei ole, siis tugevdage seina või valige muu paigalduskoht.
- Ostke ja kasutage kinnituskruvisid või -ankruid, mis on mõeldud kasutamiseks teie seina materjaliga (kipsplaat, metallplaat, puitsein jne). Võimaluse korral kinnitage tugikruvid tüüblitega.
- Ostke seinakinnituse kruvid vastavalt selle seina tüübile ja paksusele, millele soovite Soundbari kinnitada.

• Läbimõõt: M5
• Pikkus: soovitatavalt vähemalt 35 mm.

- Enne Soundbari seinale paigaldamist ühendage selle kaablid välisseadmetega.

- Enne seadme paigaldamist veenduge, et see oleks välja lülitatud ja vooluvõrgust lahutatud. Vastasel juhul võib see põhjustada elektrilöögi.

Seinakinnituse komponendid

Seinakinnitusjuhik x 2 x 2 (M4 x L10)

Hoidikkruvi Kruvi

1. Joondage seinakinnitusjuhiku keskjoon teleri keskjoonega (kui paigaldate Soundbari teleri alla) ja kinnitage seinakinnitusjuhik teibi abil seinale.

- Kui te seda teleri alla ei paigalda, seadke keskjoon paigalduskoha keskjoonele.

A B cosinone 4.750 mm x 4.50mm x 4.750 mm x 4.50mm Keskjoon

1. Suruge pastapliatsi või teritatud pliatsi ots läbi juhiku mõlemas otsas oleva kujutise A-tüüp keskpunkti, et märkida tugikruvide asukoht, seejärel eemaldage seinakinnitusjuhik.

A B A (Fig. 1) B A A A

1. Kasutades sobiva suurusega puuri, puurige kummagi märgistuse kohale seina sisse auk.

- Kui märgistused ei vasta tihvtide asendile, siis kinnitage enne tugikruvide sisestamist aukudesse kindlasti sobivad tüüblid. Tüüblite kasutamisel veenduge, et puuritavad augud oleksid kasutatavate tüüblite jaoks piisavalt suured.

1. Lükake kruvi (ei kuulu komplekti) läbi iga hoidikkruvi ja seejärel keerake köik kruvid kindlalt tugikruvi aukudesse.

1. Paigaldage 2 seinakinnituskronsteini õigetpidi Soundbari põhjale, kasutades 2 kruvi.

1. Paigaldage Soundbar koos selle külge kinnitatud seinakinnituskronsteinidega, riputades seinakinnituskronsteinid seinal olevatele hoidikkruvidele.

1. Libistage Soundbar alla, nagu on näidatud allpool, et seinakinnituskronsteinid toetuksid kindlalt hoidikkruvidele.

- Sisestage hoidikkruvid seinakinnituskronsteinide laia (alumisse) ossa ja seejärel libistage seinakinnituskronsteinid alla, nii et seinakinnituskronsteinid toetuksid kindlalt hoidikkruvidele.

Ruumhelikõlarite seinale paigaldamise märkused

• Ruumhelikõlari seinakinnitused peavad olema võimelised kandma rohkem kui 8,0 kg.
  • Ava suurus: 1/4 - 20 UNC sisekeere

- Standardne kruvi: 6,35 mm ø

1,27 mm keere

• Pikkus : 18 mm pikkus
• Kogus: Vasak 1 TK / parem 1 TK

V

P

• Enne seinakinnituse kronsteini paigaldamist kontrollige kindlasti seina tugevust. Kui tugevus pole piisav, veenduge, et tugevdaksite seina enne seinakinnituskronsteinide ja kölarite paigaldamist seinale.
• Samsung ei vastuta ühegi seadmele tekitatava kahjustuse eest, kui seade on valesti paigaldatud.
• Ärge paigaldage kölareid külili või tagurpidi.

10 SOUNDBARI PAIGALDAMINE TELERI ETTE

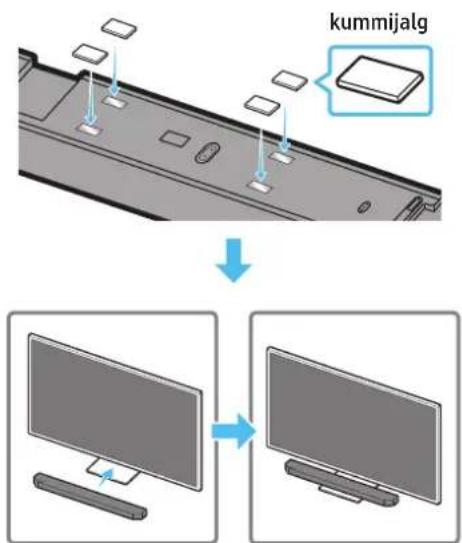

Komponent

Kummijalg

Paigaldamiseks kinnitage Soundbari alaossa kummijalad, enne kui paigutate selle telerialuse kohale. Kinnitage kummijalad kindlasti nii, et need ei ulatuks teleri aluse äärtest väljapoole. Vaadake allolevat joonist.

kummijalg

Asetage Soundbar telerialusele.

Mikrofonid (ainult asjakohased mudelid)

Nagu on joonisel näidatud, joondage Soundbari keskosa teleri keskosaga ja asetage Soundbar ettevaatlikult telerialusele.

Paigutage mikrofonid (ainult asjakohased mudelid) aluse ette, et hääletuvastuse kasutamisel ei tekiks häireid.

TV

Heliriba parempoolne ots

MÄRKUS

• Veenduge, et Soundbar oleks paigutatud tasasele ja tugevale pinnale.
• Kui seadme ja teleri vahel pole piisavalt ruumi, võib see põhjustada hääletuvastuse ja akustikaga seotud probleeme.
• Eespool olev joonis erineb olenevalt vastavast mudelist.
• Seda funktsiooni ei toeta mudel Q7**B.

11 TARKVARAVÄRSKENDUS

Automaatne värskendus

Kui Soundbar on Internetiga ühendatud, värskendatakse tarkvara automaatselt isegi siis, kui Soundbar on välja lülitatud.

- Automaatse värskendamise funktsiooni kasutamiseks peab Soundbar olema Internetiga ühendatud.

Wi-Fi-ühendus Soundbariga lõpetatakse, kui Soundbari toitejuhe vooluvõrgust eemaldatakse või vool katkeb. Pärast toitekatkestust või toitejuhtme uuesti ühendamist lülitage Soundbar sisse ja seejärel ühendage see uuesti Internetiga.

USB kaudu värskendamine

Soundbar põhi I

Samsung võib pakkuda tulevikus Soundbari süsteemile püsivaravärskendusi.

Kui saadaval on värskendus, saate Soundbari värskendada, kui ühendate Soundbari pesaga SERVICE USB-seadme, mis sisaldab püsivaravärskendust.

1. Minge Samsungi veebilehele (www.samsung.com) ja otsige klienditoe menüüst mudeli nime.
2. Lisateavet värskenduse kohta vaadake täiendusjuhendist.
3. Laadige alla täiendusfail (USB-le).
4. Pakkige fail lahti, luues sama nimega kausta.
5. Salvestage loodud kaust USB-seadmesse ja seejärel ühendage USB-seade Soundbariga.
6. Lülitage Soundbar sisse. Seejärel värskendatakse toodet 3 minuti jooksul, kuvades samal ajal teadet „UPDATE“.

- Värskendamise ajal ärge lülitage seadet välja ega eemaldage USB-seadet.

- Kui kuvaaknas ei kuvata teadet „UPDATE“, eemaldage Soundbari küljest toitejuhe ja ühendage uuesti.

- Kui uusim versioon on installitud, siis värskendamist ei toimu.

- Olenevalt USB-seadme tüübist ei pruugita värskendamist toetada.

Lähtestamine

Soundbari ülaosa - + INIT

Kui Soundbar on sisse lülitatud, vajutage selle korpusel nuppe

- +(Helitugevus) ühel ja samal ajal vähemalt 5 sekundit. Ekraanil kuvatakse „INIT“ ja seejärel Soundbar lähtestatakse.

ETTEVAATUST!

- Kõik Soundbari sätted lähtestatakse. Tehke seda toimingut ainult siis, kui lähtestamine on nõutav.

12 TÖRKEOTSING

Enne abi otsimist kontrollige järgmist.

Soundbar ei lülitu sisse.

- Kontrollige, kas Soundbari toitejuhe on korralikult pistikupesaga ühendatud.

Soundbar töötab korrapäratult.

• Eemaldage toitejuhe ja ühendage see uuesti.
  • Taaskäivitage välisseade ja proovige uuesti.
• Kui puudub signaal, lülitub Soundbar kindla aja möödudes automaatselt välja. Lülitage seade sisse. (Vt lk 9.)

Kaugjuhtimispult ei tööta

• Suunake kaugjuhtimispult otse Soundbarile.
  • Vahetage patareid.

Soundbari näidik põleb punaselt.

- Mikrofon on välja lülitatud. Lülitage mikrofon sisse. (Vt Ik 7.)

Soundbarist ei väljastata heli.

• Soundbari helitugevus on liiga madal või see on vaigistatud. Reguleerige helitugevust.
• Kui ühendatud on välisseade (digiboks, Bluetooth-seade, mobiilseade vms), reguleerige välisseadme helitugevust.
• Teleri heli väljastamiseks valige Soundbar. (Samsungi teler: Avaleht (m) → Menüü → Seaded (→ Köik seaded (→ Heli → Heliväljund → Select Soundbar)
• Kaabel ei pruugi olla Soundbariga korralikult ühendatud. Eemaldage kaabel ja ühendage uuesti.
• Eemaldage toitejuhe täielikult, ühendage uuesti ja lülitage toide sisse.
  • Lähtestage toode ja proovige uuesti. (Vt Ik 35.)

Bassikölarist või tagakölaritest ei väljastata heli.

• Kontrollige, et LED-näidiku tuled bassikõlari ja ruumhelikõlarite tagumisel küljel põleksid siniselt. Kui näidik vilgub siniselt või põleb punane tuli, looge uuesti ühendus Soundbari, bassikõlari ja ruumhelikõlarite vahel. (Vt Ik 16.)
• Probleem võib ilmneda, kui Soundbari ja bassikõlari vahel on takistus. Viige seadmed kohta, kus takistusi pole.
• Ühendust võivad häirida muud lähedal raadiosageduslikke signaale saatvad seadmed. Hoidke kõlar sellistest seadmetest eemal.
• Eemaldage toitepistik ja ühendage uuesti.

Juhul kui bassikõlaris või ruumhelikõlaris ilmneb heli moonutus, viivitus või müra

• Probleeme võib põhjustada see, kui Soundbari ja bassikõlari vahel on mõni objekt. Asetage kõlarid kohta, kus selliseid esemeid ei ole.
• Heli moonutus või viivitused võivad tekkida siis, kui bassikõlar ja ruumhelikõlar asuvad Soundbarist liiga kaugel. Asetage need Soundbari lähedale.
• Heli moonutus või viivitused võivad tekkida siis, kui Soundbar asub sellise instrumenti või elektriseadme lähedal, mis võib põhjustada raadiohäireid. Asetage Soundbar kaugele esemetest, mis võivad põhjustada raadiohäireid. (Nt juhtmevaba marsruuter)
• Muutke TV võrguühenduse olek „juhtmevaba“ olekuks „juhtmega“.

Bassikõlari helitugevus on liiga madal

• Esitatava sisu originaalhelitugevus võib olla madal. Proovige reguleerida bassikõlari helitaset. (Vt lk 10.)
• Tooge bassikõlar endale lähemale.

Kui teler ei ole ühendatud HDMI TO TV (eARC/ARC) kaudu

• Kontrollige, kas HDMI-kaabel on ühendatud korralikult pesaga ARC. (Vt Ik 18.)
• Ühendamine ei pruugi ühendatud välisseadme (digiboks, mängukonsool vms) töttu võimalik olla. Looge ühendus otse Soundbariga.
• HDMI-CEC ei pruugi olla teleris aktiveeritud. Lülitage CEC teleri menüüs sisse. (Samsungi teler: Avaleht (m) → Menüü → Seaded (☀️ → Köik seaded (☀️ → Ühendus → External Device Manager → Anynet+ (HDMI-CEC) ON)
• eARC-ga ühenduse loomiseks peab eARC funktsioon olema teleri menüüs sisse lülitatud. (Samsungi teler: Avaleht (n) → Menüü → Seaded (→ Kõik seaded (→ Heli → Expert Settings → HDMI-eARC Mode (Auto))

Heli puudub, kui loote teleriga ühenduse režiimis HDMI TO TV (eARC/ARC)

• Teie seade ei saa sisendsignaali esitada. Lülitage teleri heliväljund PCM-ile või Dolby Digitalile. (Samsungi teleri puhul: Avaleht (☐) → Menüü → Seaded (☐) → Köik seaded (☐) → Heli → Expert Settings → Digital Output Audio Format)

Soundbar ei loo Bluetoothi kaudu ühendust.

• Uue seadme ühendamiseks lülitage režiimi „BTPAIRING“. (Vajutage kaugjuhtimispuldil nuppu ✝PAIR või hoidke nuppu ⚫Mikrofon sisse/välja) / ➞(Allikas) korpusel vähemalt 5 sekundit vajutatuna.)
• Kui Soundbar on ühendatud muu seadmega, siis eemaldage esmalt see seade, enne kui seadme vahetate.
• Ühendage uuesti pärast seadmest Bluetooth-kõlarite loendi eemaldamist. (Samsungi teler: Avaleht (→ Menüü → Seaded (→ Kõik seaded (→ Heli → Heliväljund → Bluetooth-Kõlarite loend)
• Teleri automaatne ühendamine võib olla keelatud. Kui Soundbar on olekus „BT READY“, siis vajutage Soundbari kaugjuhtimispuldil nuppu Vasak ja hoidke seda 5 sekundit all, et valida suvand ON-TV CONNECT. Kui näete suvandit OFF-TV CONNECT, siis vajutage nuppu Vasak uuesti ja hoidke seda 5 sekundit all, et valikut muuta.
• Eemaldage toitepistik ja ühendage uuesti, seejärel proovige veel kord.
• Lähtestage toode ja proovige uuesti. (Vt lk 35.)

Bluetoothi kaudu ühendamisel helitugevus väheneb.

• Mõned seadmed (nt mikrolaineahjud, juhtmevabad marsruuterid jms) võivad Soundbarile liiga lähedal asudes tekitada raadiohäireid.
• Kui Bluetoothi abil ühendatud seade viiakse Soundbarist liiga kaugele, vöib heli katkeda. Liigutage seade Soundbarile lähemale.
• Heli võib kaduda, kui mõni teie kehaosa on kokkupuutes Bluetooth-transiiveriga või toode on paigaldatud metallesemele. Kontrollige paigalduskeskkonda ja kasutustingimusi.

Soundbar ei loo ühendust Wi-Fi kaudu.

• Kontrollige, kas juhtmevaba ruuter on sisse lülitatud.
• Lülitage ruuter välja ja uuesti sisse, seejärel proovige veel kord.
• Soundbar ei saa ühendust luua, kui juhtmevaba signaal on liiga nõrk. Proovige liigutada ruuterit Soundbarile lähemale või võimalusel kõrvaldada mis tahes takistused, mis jäävad Soundbari ja ruuteri vahele.
• Uue juhtmevaba ruuteri korral peate kölari vörguseaded uuesti konfigureerima.

Soundbar ei lülitu koos teleriga automaatselt sisse.

- Kui lülitate Soundbari teleri vaatamise ajal välja, siis toite sünkroonimine teleriga keelatakse. Köigepealt lülitage välja teler.

AVA funktsioon (ainult asjakohased mudelid) ei ole saadaval järgmistel juhtudel.

• AVA funktsioon (ainult asjakohased mudelid) ei ole Q-symphony funktsiooni kasutamise ajal saadaval.
• AVA funktsioon (ainult asjakohased mudelid) ei ole saadaval, kui mikrofon on välja lülitatud.

Pärast teleri ja Soundbari ühendamist lülitasin sisse Soundbari režiimi. Telerist ei väljastatud heli.

• Soundbari ühendamisel mobiilseadmega, kui Soundbar on teleriga ühendatud, väljastab Soundbar heli mobiilseadmest ja samas säilitab ühenduse teleriga. Seega ei edastata teleri heli kuskile.
• Lahutage mobiilseade ja Soundbar väljastab jälle teleriheli.

13 LITSENTS

Dolby

ATMOS

• Kasuta telefoni, tahvelarvutit või arvutit Spotify kaugjuhtimispuldina. Uuri selle kohta teavet saidilt spotify.com/connect
• Spotify tarkvara suhtes kehtivad kolmanda osapoole litsentsid, mille leiad siit: https://www.spotify.com/connect/third-party-licenses.

Works with

Apple AirPlay

Avatud lähtekoodiga seotud päringute ja küsimuste taotluste saatmiseks pöörduge Samsungi poole meili teel (http://opensource.samsung.com)

15 OLULISED TEENUSEGA SEOTUD MÄRKUSED

• Selles kasutusjuhendis toodud pildid ja joonised on vaid viiteks ning võivad toote tegelikust välimusest erineda.
• Haldustasu võetakse järgmistel juhtudel:
  (a) teie palvel kutsutakse välja tehnik, kuid tootel ei ole midagi viga (st kasutusjuhendit ei ole loetud).
  (b) viite seadme parandustöökotta, kuid tootel ei ole midagi viga (st kasutusjuhendit ei ole loetud).
• Administratiivtasu antakse teile teada enne tehniku visiiti.

16 TEHNILISED ANDMED JA JUHEND

Tehnilised andmed

Soundbari põhiseade

Mudeli nimi HW-Q930B / HW-Q935B
Kaal 5,4 kg
Mõõtmed (L x K x S) 1110,7 x 60,4 x 120,0 mm
Töötemperatuuri vahemik +5°C kuni +35°C
Öhuniiskuse vahemik 10 % ~ 75 %
VÕIMENDINimiväljundvõimsus (30 W × 3) + (20 W × 6) + (10 W × 3)
Toetatud esitusvormingud	Dolby 5.1ch / Dolby Digital Plus / Dolby TRUE HD / Dolby ATMOS / DTS 5.1ch / DTS HD / DTS-HD Master Audio / DTS:X / LPCM 8Ch
JUHTMEVABA SEADME VÄLJUNDVÕIMSUSWi-Fi maksimaalne saatja võimsus	100 mW 2,4 GHz - 2,4835 GHz, 200 mW 5,15 GHz - 5,25 GHz, 100 mW 5,25 GHz - 5,35 GHz & 5,47 GHz - 5,725 GHz
JUHTMEVABA SEADME VÄLJUNDVÕIMSUSBT maksimaalne saatja võimsus 100 mW 2,4 GHz - 2,4835 GHz korral
JUHTMEVABA SEADME VÄLJUNDVÕIMSUSSRD maksimaalne saatja võimsus 25 mW 5,775GHz - 5,875 GHz korral
Mudeli nimi HW-Q800B / HW-Q810B
Kaal 5,1 kg
Mõõtmed (L x K x S) 1110,7 x 60,4 x 120,0 mm
Töötemperatuuri vahemik +5°C kuni +35°C
Öhuniiskuse vahemik 10 % ~ 75 %
VÕIMENDINimiväljundvöimsus (30 W × 3) + (20 W × 4) + (10 W × 3)
Toetatud esitusvormingud	Dolby 5.1ch / Dolby Digital Plus / Dolby TRUE HD / Dolby ATMOS / DTS 5.1ch / DTS HD / DTS-HD Master Audio / DTS:X / LPCM 8Ch
JUHTMEVABA SEADME VÄLJUNDVÕIMSUSWi-Fiaksimaalne saatja võimsus	100 mW 2,4 GHz - 2,4835 GHz, 200 mW 5,15 GHz - 5,25 GHz, 100 mW 5,25 GHz - 5,35 GHz & 5,47 GHz - 5,725 GHz
JUHTMEVABA SEADME VÄLJUNDVÕIMSUSBT maksimaalne saatja võimsus 100 mW 2,4 GHz - 2,4835 GHz korral
JUHTMEVABA SEADME VÄLJUNDVÕIMSUSSRD maksimaalne saatja võimsus 25 mW 5,775 GHz - 5,875 GHz korral
Mudeli nimi HW-Q700B / HW-Q710B
Kaal 4,8 kg
Mõõtmed (L x K x S) 1110,7 x 60,4 x 120,0 mm
Töötemperatuuri vahemik +5°C kuni +35°C
Öhuniiskuse vahemik 10 % ~ 75 %
VÕIMENDINimiväljundvösümsus (30 W × 3) + (20 W × 2) + (10 W × 3)
Toetatud esitusvormingud	Dolby 5.1ch / Dolby Digital Plus / Dolby TRUE HD / Dolby ATMOS / DTS 5.1ch / DTS HD / DTS-HD Master Audio / DTS:X / LPCM 8Ch
JUHTMEVABA SEADME VÄLJUNDVÕIMSUSWi-Fi maksimaalne saatja võimsus	100 mW 2,4 GHz – 2,4835 GHz, 200 mW 5,15 GHz – 5,25 GHz,100 mW 5,25 GHz – 5,35 GHz & 5,47 GHz – 5,725 GHz
JUHTMEVABA SEADME VÄLJUNDVÕIMSUSBT maksimaalne saatja võimsus 100 mW 2,4 GHz – 2,4835 GHz korral
JUHTMEVABA SEADME VÄLJUNDVÕIMSUSSRD maksimaalne saatja võimsus 25 mW 5,775 GHz – 5,875 GHz korral

Bassikölar

Bassikõlari nimi PS-WB96B
Kaal 9,8 kg
Mõõtmed (L x K x S) 210,0 x 403,0 x 403,0 mm
VõIMENDINimiväljundvõimsus 160 W
JUHTMEVABA SEADME VÄLJUNDVõIMSUSSRD maksimaalne saatja võimsus 25 mW 5,775 GHz – 5,875 GHz korral

Bassikõlari nimi PS-WB75B
Kaal 5,9 kg
Mõõtmed (L x K x S) 205,0 x 353,0 x 302,0 mm
VõIMENDINimiväljundvõimsus 160 W
JUHTMEVABA SEADME VÄLJUNDVõIMSUSSRD maksimaalne saatja võimsus 25 mW 5,775 GHz – 5,875 GHz korral

Ruumhelikölar (ainult asjakohased mudelid)

Juhtmevaba ruumilise heli kölari KOMPLEKTI nimi PS-RB96B (VASAK/PAREM)
Kaal 3,1 kg
Mõõtmed (L x K x S) 129,5 x 201,3 x 140,4 mm
VõIMENDINimiväljundvõimsus 140 W
JUHTMEVABA SEADME VÄLJUNDVõIMSUSSRD maksimaalne saatja võimsus 25 mW 5,775 GHz – 5,875 GHz korral

MÄRKUS

• Samsung Electronics Co. Ltd jätab endale öiguse muuta tehnilisi andmeid ette teatamata.
  • Mass ja mõõtmed on ligikaudsed.

Ettevaatust! Soundbar taaskäivitub automaatselt, kui lülitate Wi-Fi sisse/välja.

Üldine elektritarve puhkerežiimil (W) 7,5 W
Wi-FiPordi inaktiveerimise meetod	Wi-Fi sisse-/väljalülitamiseks vajutage Soundbari kaugjuhtimispuldil 30 sekundit nuppuCH LEVEL.
BluetoothPordi inaktiveerimise meetod	Bluetoothi sisse-/väljalülitamiseks vajutage Soundbari kaugjuhtimispuldil 30 sekundit nuppuTONE CONTROL.

- Käesolevaga kinnitab Samsung, et see raadioseade vastab direktiivi 2014/53/EL ja Ühendkuningriigi asjakohaste öigusaktide nõuetele.

Vastavusdeklaratsiooni täisteksti leiate järgmiselt veebiaadressilt:

http://www.samsung.com, avage jaotis Tootetugi ja sisestage mudeli nimi.

Antud seadet võib kasutada kõigis EL-i riikides ja Ühendkuningriigis.

Selle seadme 5 GHz WLAN-i (Wi-Fi või SRD) funktsiooni võib kasutada ainult siseruumides.

[Õige viis toote akude kasutusest kõrvaldamiseks]

(Kehtib riikides, kus jäätmed kogutakse sorteeritult)

Selline tähistus akul, dokumentidel või pakendil näitab, et toote akusid ei tohi kasutusaja lõppemisel käidelda koos muude olmejäätmetega. Keemilised elemendid Hg, Cd, või Pb näitavad, et aku elavhõbeda, kaadmiumi või plii sisaldus on EÜ direktiivi 2006/66 sihttasemest suurem. Kui akusid ei käidelda öigel viisil, võib nende sisu põhjustada tervise-või keskkonnakahjustusi.

Selleks, et kaitsta loodusvarasid ja edendada materjalide taaskasutamist, eraldage akud muudest jäätmetest ja suunake need taaskasutusse kohaliku, tasuta teenusena pakutava akude tagastussüsteemi abil.

Õige viis toote kasutuselt kõrvaldamiseks

(elektriliste ja elektrooniliste seadmete jäätmed)

(Kehtib riikides, kus jäätmed kogutakse sorteeritult)

Selline tähistus tootel või selle tarvikutel või dokumentidel näitab, et toodet ega selle elektroonilisi tarvikuid (nt laadija, peakomplekt, USB-kaabel) ei tohi kasutusaja lõppemisel käidelda koos muude olmejäätmetega. Selleks et vältida jäätmete kontrollimatu käitlemisega seotud võimaliku kahju tekitamist keskkonnale või inimeste tervisele ning edendada materiaalsete vahendite säästvat taaskasutust, eraldage need esemed muudest jäätmetest ja suunake need vastutustundlikult taasringlusse. Kodukasutajad saavad teavet nende esemete keskkonnaohutu taaskasutamise kohta kas toote müüjalt või keskkonnaametist.

Firmad peaksid võtma ühendust tarnijaga ning kontrollima ostulepingu tingimusi ja sätteid. Toodet ega selle elektroonilisi tarvikuid ei tohi panna muude hävitamiseks mõeldud kaubandusjäätmete hulka.

Teavet Samsungi keskkonnaalaste kohustuste ja tootespetsiifiliste sätestatud kohustuste kohta, nagu REACH, WEEE, akud, patareid, vt www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/

TURVALLISUUSTIEDOT

TURVALLISUUSVAROITUKSET

ÄLÄ IRROTA KANTTA (TAI TAKAPANEELIA), SILLÄ SIITÄ VOI AIHEUTUA SÄHKÖISKUN VAARA.

LAITTEEN SISÄLLÄ EI OLE KÄYTTÄJÄN HUOLLETTAVISSA OLEVIA OSIA. JÄTÄ HUOLTOTOIMET PÄTEVÄN HUOLTOHENKILÖN TEHTÄVÄKSI.
