KASUTUSJUHEND HW-S61D SAMSUNG

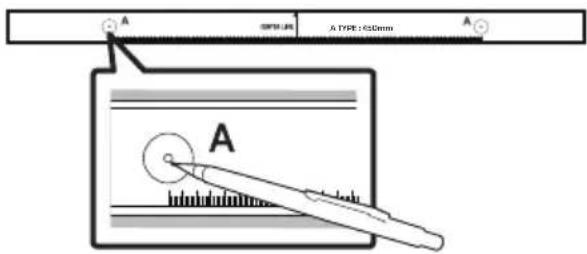

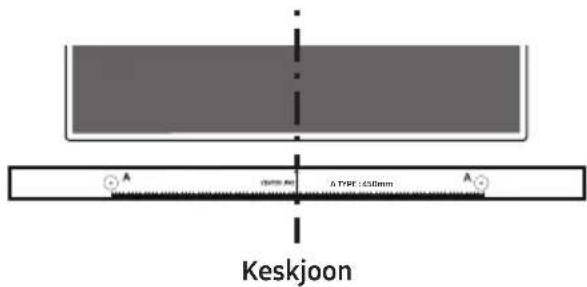

Keskiviiva ATYPE 450mm

03 Kaugjuhtimispuldi kasutamine 8

Patareide sisestamine enne kaugjuhtimispuldi kasutamist (2 AAA-patareid) 8

Kuidas kaugjuhtimispulti kasutada? ____ 8

Seadistamine (Peli juhtimine) 11

Peidetud nuppude (nupud, millel on rohkem kui üks funktsioon) kasutamine ____ 12

Heliväljundi andmed erinevate heliefektirežiimide puhul ____ 13

Soundbari helitugevuse reguleerimine teleri kaugjuhtimispuldiga 14

04 Soundbari ühendamine 15

Elektritoite ühendamine 15

Juhtmevaba tagakõlarikomplekti ja bassikõlarühendamine ühendamine Soundbariga 15

05 Teleriga ühendamine 16

HDMI ARC-i (helitagastuskanal) toega teleri ühendamine 16

Ühendamine, kasutades optilist kaablit ____ 18

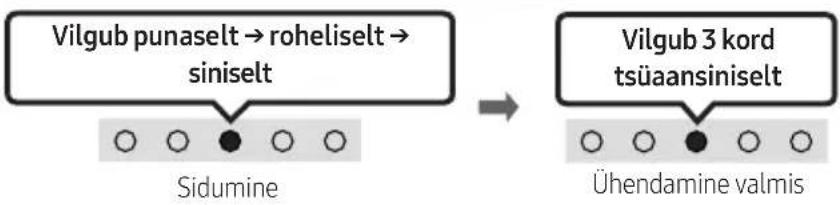

Bluetoothi kaudu ühendamine 19

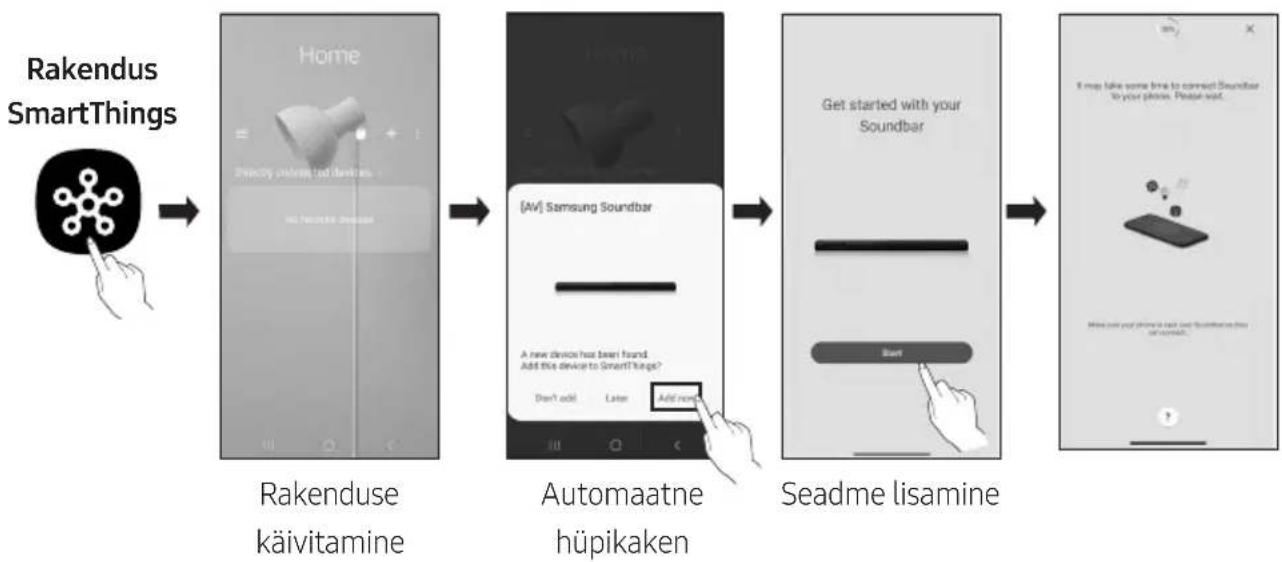

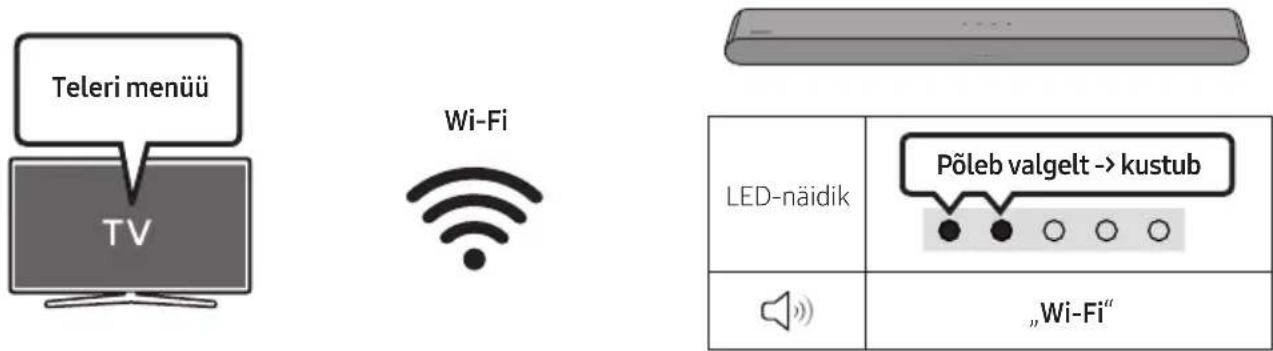

Wi-Fi teel ühenduse loomine ____ 21

Ühendamine teleriga, mis toetab Dolby Atmos®-t ____ 22

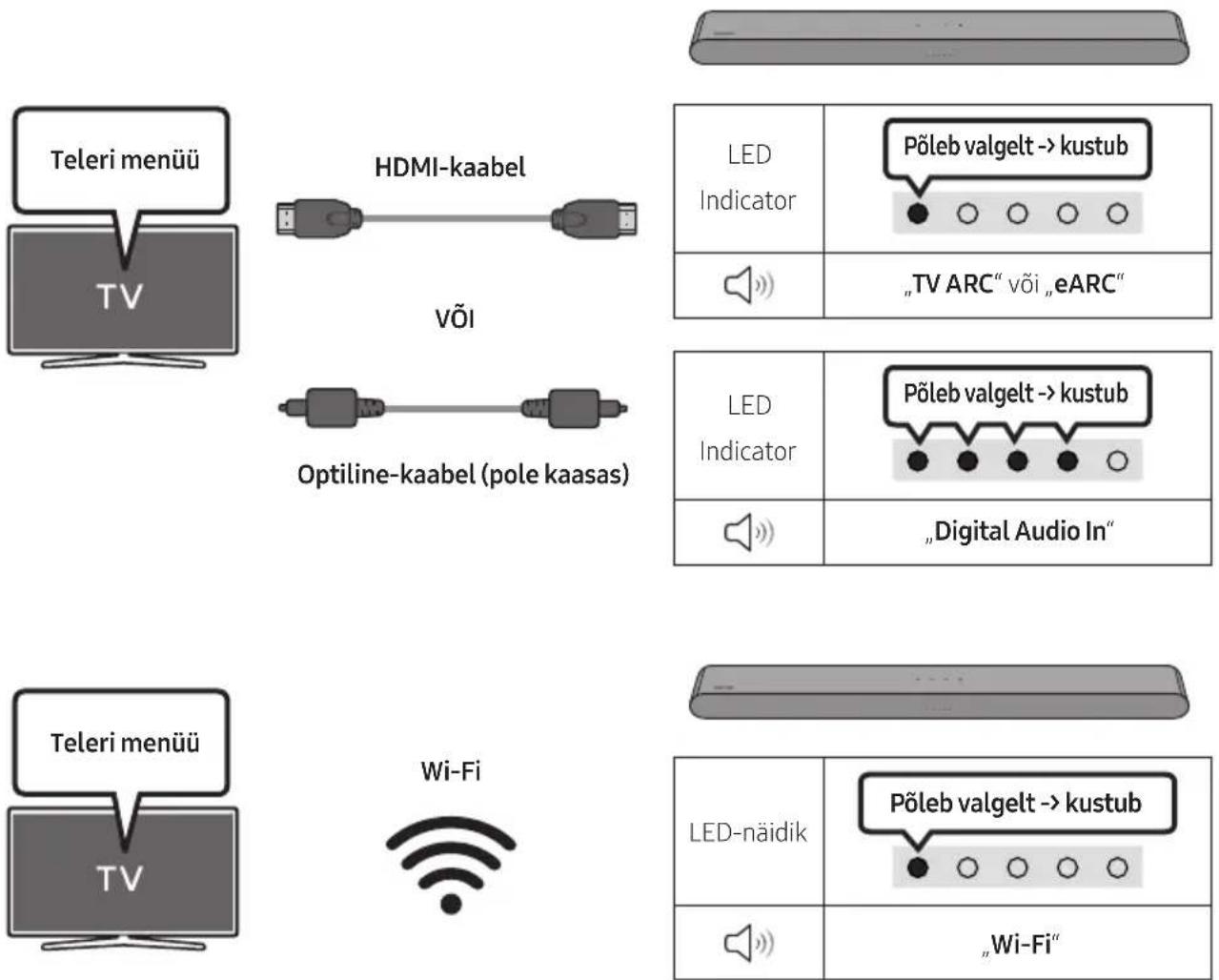

Funktsiooni Q-Symphony kasutamine 24

SpaceFit Sound kasutamine 25

06 Välisseadme ühendamine 26

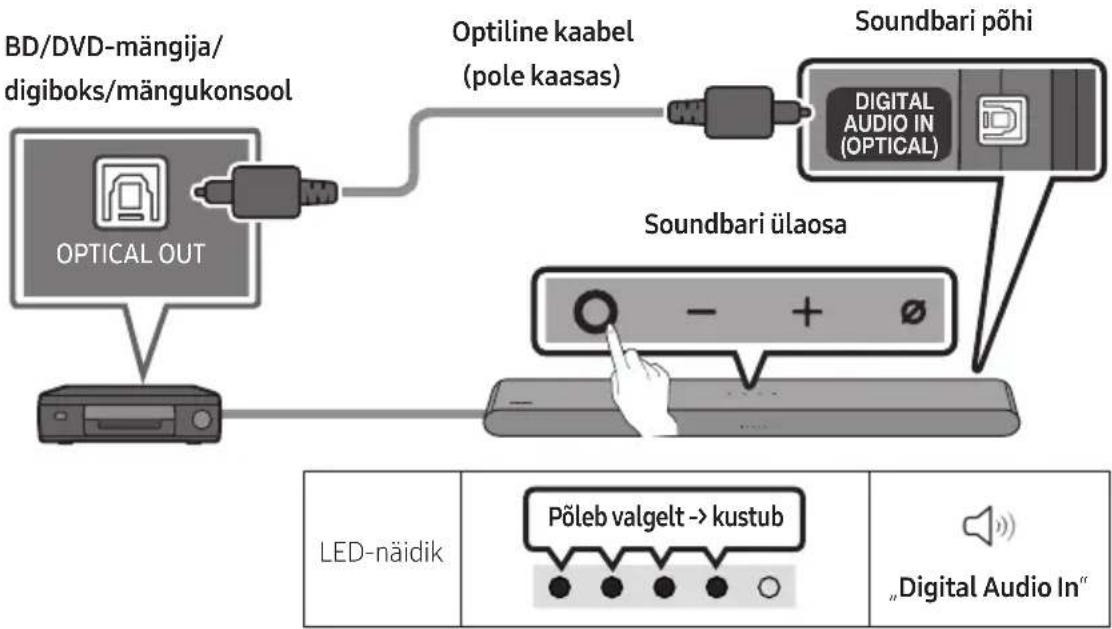

Ühendamine, kasutades optilist kaablit ____ 26

07 Mobiilseadme ühendamine 27

1. meetod. Bluetoothi kaudu ühendamine ____ 27
2. meetod. Wi-Fi (juhtmevaba võrgu) kaudu ühendamine ____ 30

Rühmaesituse kasutamine ____ 31

Ühendammine Apple AirPlay kaudu ____ 32

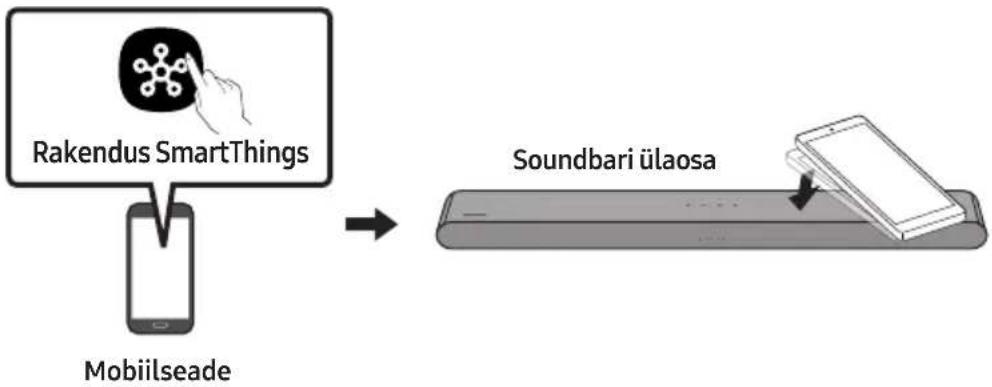

Tap Soundi kasutamine ____ 33

08 Seinakinnituse paigaldamine 34

Ettevaatusabinõud paigaldamisel 34

Seinakinnituse komponendid ____ 34

09 Soundbari paigaldamine teleri ette 36

10 Tarkvara-Värskendus 37

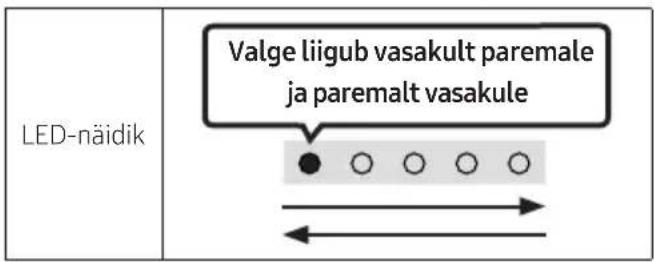

Automaatne värskendus 37

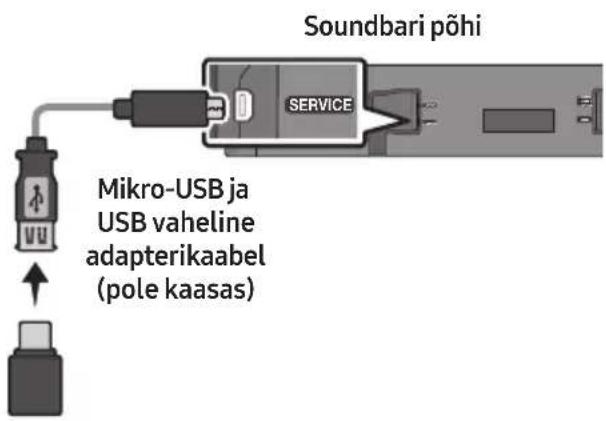

USB kaudu värskendamine 37

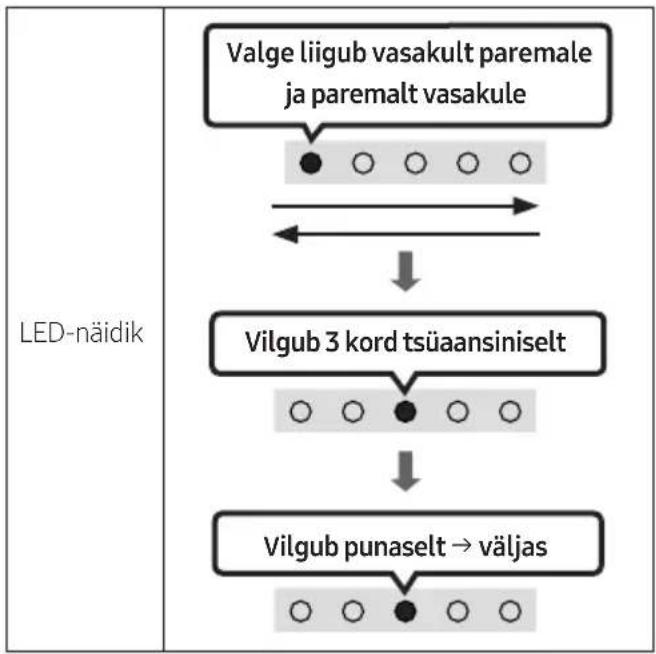

Lähtestamine 38

Turvavärskenduste teave ____ 38

11 Törkeotsing 39

12 Litsents 41

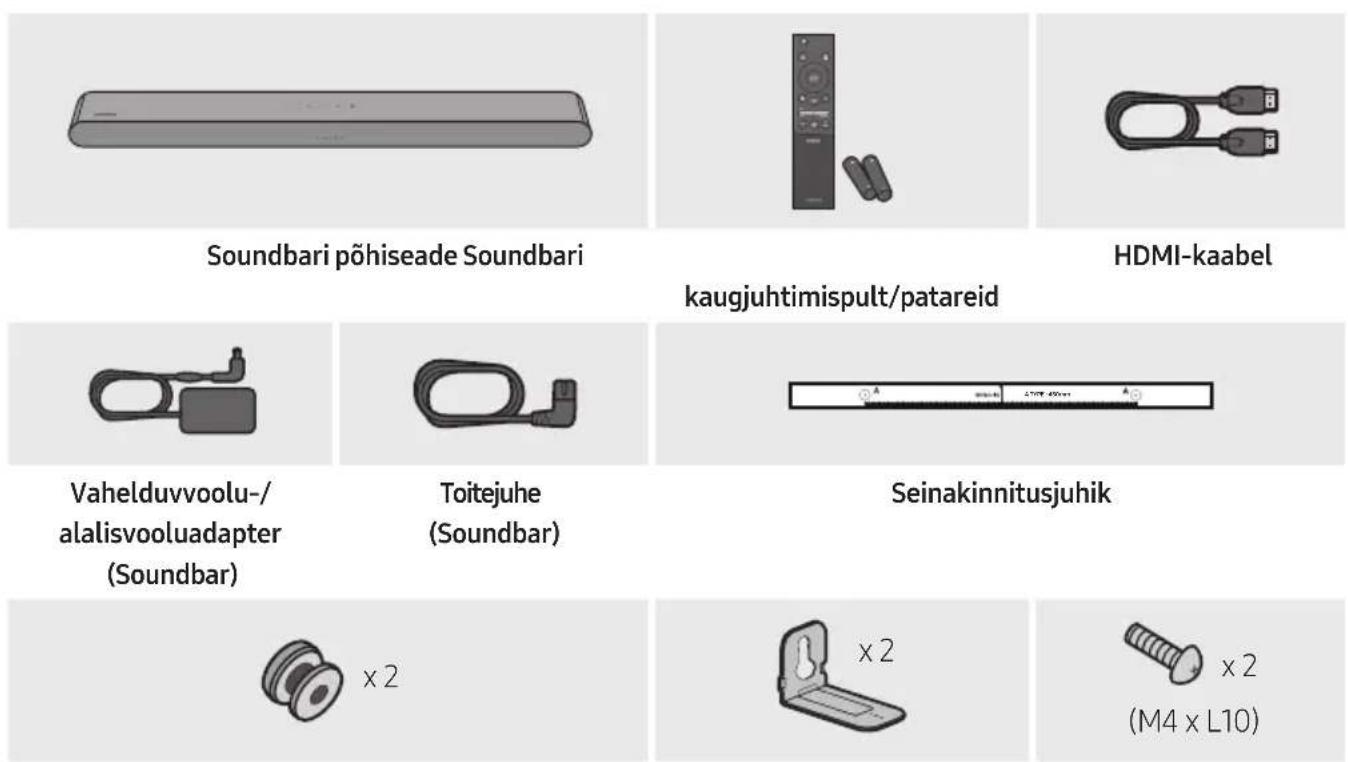

01 KOMPONENTIDE KONTROLLIMINE

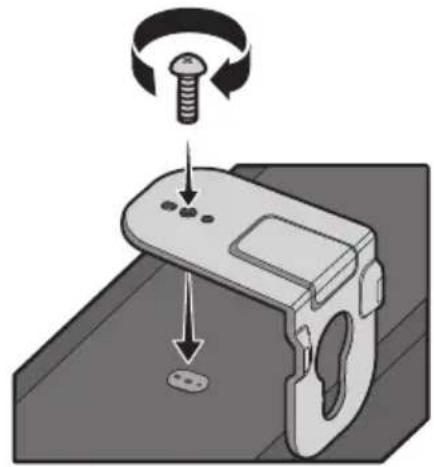

Hoidikkruvi Seinakinnituskronstein Kruvi

• Teavet toiteallika ja voolutarbe kohta leiate tootel paiknevalt sildilt. (Silt: Soundbari põhiseadme põhjal)
• Lisakomponentide või valikuliste kaablite ostmiseks võtke ühendust Samsungi teeninduskeskuse või Samsungi klienditeenindusega.
• Lisateabe saamiseks seinakinnituse kohta vt lk 34.
• Kujundust, tehnilisi andmeid ja rakenduste kuva võidakse ette teatamata muuta.
• Tarvikute välimus võib veidi erineda ülaltoodud joonistest.

02 TOOTE ÜLEVAADE

Soundbari esipaneel / ülemine paneel

2 4 3 (- +) Pealmine paneel 1

1	LED-näidik	LED-näidik vilgub, põleb või muudab värvi vastavalt Soundbari režiimile või olekule. LED-näidiku värv ja põlevate tulede arv tähistavad aktiivset režiimi, nagu on kirjeldatud allpool.
		[85wc] Valge LED	Valge LED	Mitmevärviline LED	Valge LED	Valge LED
		Mitmevärviline LED lülitub olenevalt režiimist või olekust värvide Valge, Tsüaansiniselt, Roheline, Punane ja Sinine vahel.
2	Nupp Mitu funktsiooni	Vajutage ooterežiimis Soundbari sisselülitamiseks nuppu (Mitu funktsiooni). Vajutage režiimi muutmiseks nuppu (Mitu funktsiooni). Iga kord, kui muudate režiimi, süttib LED-näidik valgelt ja seejärel kustub.
		LED-näidik	pleb valgelt ->
			"TV ARC" või „eARC"		"Wi-Fi"
		LED-näidik	pleb valgelt ->
			"Bluetooth" "Digital Audio In"
3	Nupp Helitugevus	Vajutage helitugevuse reguleerimiseks nuppu - + (Helitugevus).

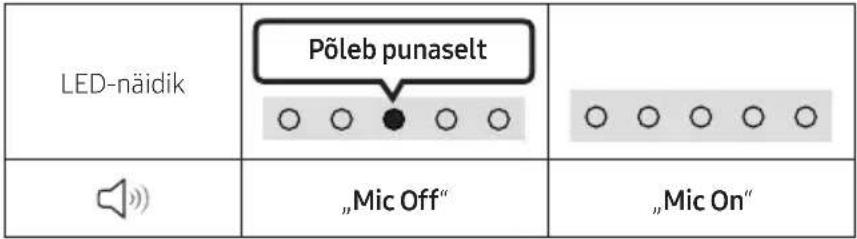

4	Nupp Mikrofon sisse/välja	Vajutage mikrofoni sisse- või väljalülitamiseks nuppu ∅ (Mikrofon sisse/välja). Kui mikrofon on välja lülitatud, süttib punane LED-näidik.

• Kui ühendate vahelduvvoolu toitejuhtme, hakkab toitenupp tööle 4 kuni 6 sekundi jooksul.
• Kui lülitate seadme sisse, tekib enne heli kölamist 4 kuni 5 sekundi pikkune viivitus.
• Kui kuulete heli nii telerist kui ka Soundbarist, avage teleri heli menüü Seaded ja seadke teleri kölar valikule Väline kölar.
• Helitagasiside sisse- ja väljalülitamiseks saate kasutada rakendust SmartThings. Rakenduse SmartThings kasutamise kohta leiate teavet jaotisest „2. meetod. Wi-Fi (juhtmevaba võrgu) kaudu ühendamine“.

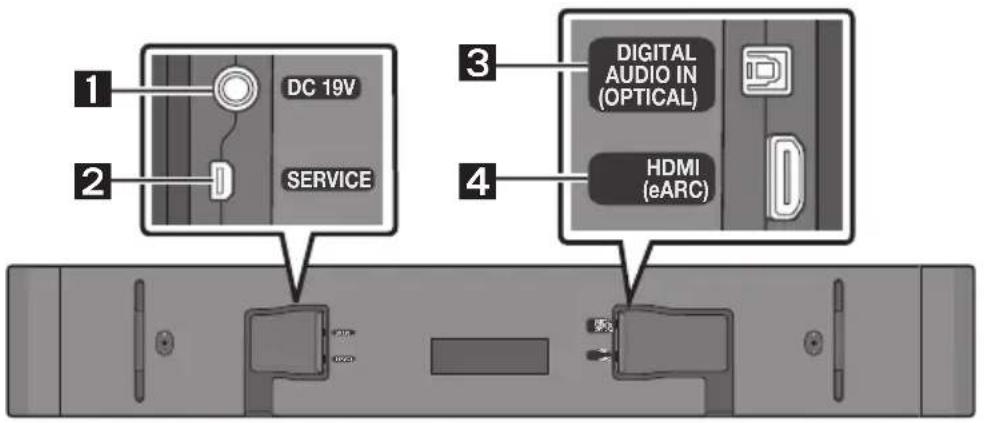

Soundbari alumine paneel

1 DC 19V SERVICE 2 3 DIGITAL AUDIO IN (OPTICAL) HDMI (eARC) 4

1	DC 19V (Toitesisend)Vahelduv-/alalisvooluadapteriga ühendamiseks. (Vt lk 15)
2	SERVICEToote tarkvara uuendamiseks ühendage USB-mäluseade.
3	DIGITAL AUDIO IN (OPTICAL)Välisseadme digitaalse (optilise) väljundiga ühendamiseks. (Vt lk 26)
4	HDMI (eARC)Teleri HDMI (eARC)-pesaga ühendamiseks. (Vt lk 16)

• Kui eemaldate vahelduvvoolu-/alalisvooluadapteri toitekaabli seinakontaktist, tömmake pistikust. Ärge tömmake juhtmest.
• Ärge ühendage seda seadet ega muid osi vahelduvvoolu pistikupessa enne, kui köigi osade vahelised ühendused on tehtud.

03 KAUGJUHTIMISPULDI KASUTAMINE

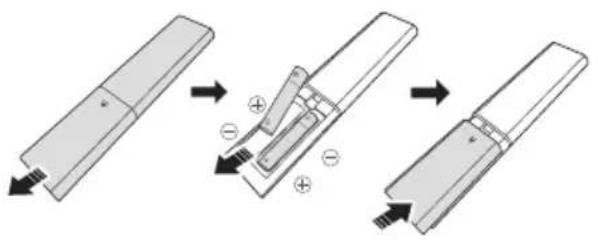

Patareide sisestamine enne kaugjuhtimispuldi kasutamist (2 AAA-patareid)

Lükake tagumist katet noole suunas, kuni see on täielikult eemaldatud. Sisestage 2 AAA-tüüpi patareid (1,5 V) öige polaarsusega. Lükake tagumine kate oma kohale tagasi.

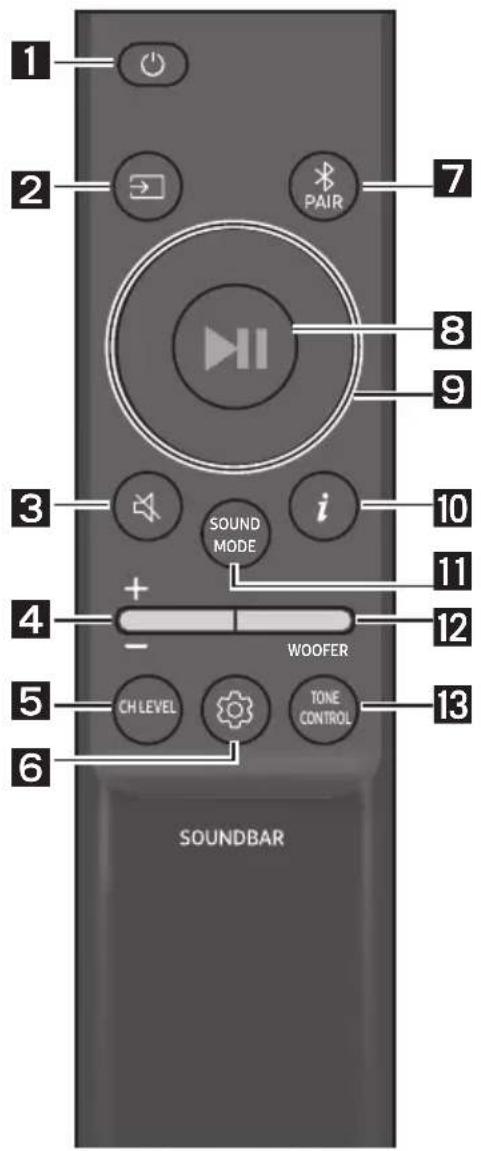

Kuidas kaugjuhtimispulti kasutada?

1 2 PAIR 7 8 9 3 i SOUND MODE 10 11 4 + - WOOFER 12 5 CH LEVEL TONE CONTROL 13 6 SOUNDBAR

1

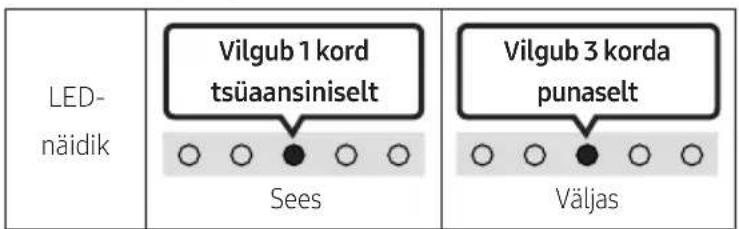

Toide

Heliriba sisse- ja väljalülitamiseks.

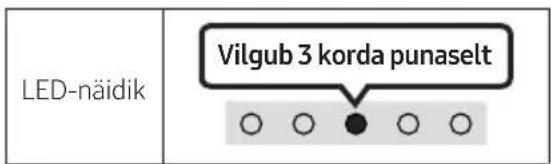

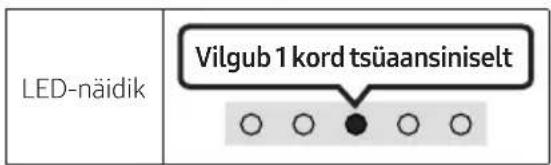

LED- näidik Vilgub 1 kord tsüaansiniselt Sees Väljas Vilgub 3 korda punaselt

• Auto Power Down funktsioon

Seade lülitub automaatselt välja järgmistes olukordades.

- Režiimis „TV ARC“ või „eARC“ / „Wi-Fi“ / „Bluetooth“ / „Digital Audio In“, kui 18 minuti jooksul puudub helisignaal.

2

→ (Allikas)

Vajutage heliribaga ühendatud allika valimiseks.

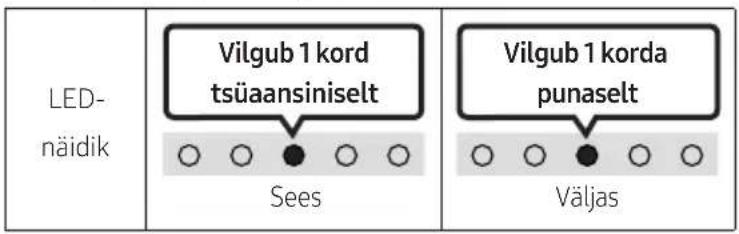

• Heli tagasiside Sees/Väljas

Saate heli tagasiside sisse või välja lülitada. Kui Soundbar on välja lülitatud (ooterežiim), vajutage ja hoidke kaugjuhtimispuldi nuppu → (Allikas) 5 sekundit all.

LED- näidik Vilgub 1 kord tsüaansiniselt Sees Vilgub 1 korda punaselt Väljas

3	(Vaigistamine)Vajutage heli vaigistamiseks nuppu (Vaigistamine).Vajutage uuesti vaigistuse väljalülitamiseks.
	LED-näidik
4	HelitugevusLiigutage seda nuppu üles või alla helitugevuse reguleerimiseks.
	LED-näidik	Helitugevuse suurendamine	Helitugevuse vähendamine
5	CH LEVELKui vajutate nuppu, saate reguleerida iga kõlari helitugevust.
		„Centre Level“ → „Side Level“
	- Kui tagakõlarid (müükse eraldi) on ühendatud, toetatakse sätet „Rear Level“. Kasutage sätte „RearLevel“ helitugevuse reguleerimiseks vahemikus -6 kuni +6 nuppe Üles/Alla.
6	(Heli juhtimine)Kui vajutate nuppu, saate määra helifunktsiooni. Soovitud üksust saab kohandada nupuga Üles/Alla. Iga kord, kui režiim muutub, vilgub mitmevärviline LED valgelt.
	LED-näidik	Vilgub 1 kord valgelt
		„SpaceFit Sound“ → „Active Voice Amplifier“ → „Voice enhancement“ → „Night mode“ → „Sync“ → „Virtual“
	- Vajutage nuppu (Heli juhtimine) ja hoidke seda umbes 5 sekundit all, et reguleerida iga sagedusriba heli. 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz ja 10 kHz on valitavad nuppudega Vasakule/paremale ning kõiki neist saab reguleerida vahemikus -6-+6, kasutades nuppe Üles/Alla. (Jälgige, et helirežiimiks oleks valitud „Standard“.)- Kui tagakõlarid (müükse eraldi) on ühendatud, toetatakse sätteid „Sound Grouping“ ja „PrivateRear Sound”.- Vt „Seadistamine (Heli juhtimine)” Ik 11.

(Heli juhtimine)

LED-näidik
	„SpaceFit Sound“ → „Active Voice Amplifier“ → „Voice enhancement“ → „Night mode“ → „Sync“ → „Virtual“

- Vajutage nuppu (Heli juhtimine) ja hoidke seda umbes 5 sekundit all, et reguleerida iga sagedusriba heli. 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz ja 10 kHz on valitavad nuppudega Vasakule/paremale ning köiki neist saab reguleerida vahemikus -6-+6, kasutades nuppe Üles/Alla. (Jälgige, et helirežiimiks oleks valitud „Standard“.)

- Kui tagakõlarid (müüakse eraldi) on ühendatud, toetatakse sätteid „Sound Grouping“ ja „Private Rear Sound”.

- Vt „Seadistamine 🎨 (Heli juhtimine)” lk 11.

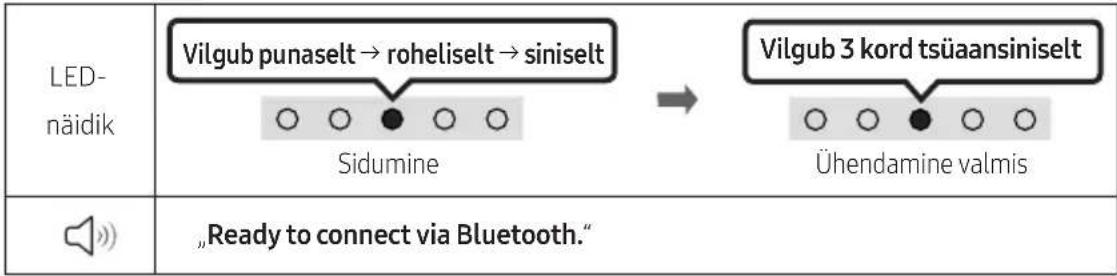

7	Bluetooth PAIRSaate lülitada Soundbari Bluetoothi kaudu sidumise režiimi.Kui vajutate seda nuppu, muutub LED-ekraan järgmiselt.Kuni sidumine on lõppenud, põleb mitmevärviline LED vaheldumisi järgmiselt: Punane → Roheline → Sinine.
8	►II (Esitamine/Peatamine)Saate selle nupuga muusika taasesituse peatada või seda jätkata.
9	Üles/Alla/Vasakule/ParemaleVajutage nupul Üles/Alla/Vasakule/Paremale, et valida või seadistada funktsioone.Muusika vahelejätmineVajutage Parema lenuppu, et valida järgmine muusikafail. Vajutage Vasakule nuppu, et valida eelmine muusikafail.ID SETVajutage Üles ja hoidke seda 5 sekundit all, et lõpetada ID SET (kui loote ühendust juhtmevaba bassikõlari või juhtmevabade tagakõlaritega).
10	i (Info)Käesoleva funktsiooni kohta teabe saamiseks vajutage nuppu. (Vt Ik 15.)Kui see on ühendatud Dolby Atmos®-iga, vilgub LED-indikaator 3 korda tsüaansiniselt.
11	SOUND MODEKui vajutate nuppu, saate valida soovitud helirežiimi. Iga kord, kui režiim muutub, vilgub mitmevärviline LED valgelt.
	LED-näidik	Vilgub 1 kord valgelt
		„Adaptive Sound“ → „DTS Virtual:X“ → „Music“ → „Game“ → „Standard“
		Adaptive SoundAnalüüsib sisu reaalajas ja pakub automaatselt optimaalseid helivalikuid, mis võtavad arvesse sisu eripära.DTS Virtual:XIga sisu kaasahaarav 3D-heli.MusicMuudab muusikasisu heli loomulikumaks ja ruumitäitvamaks.GamePakub stereoskoopset heli, et saaksite mängimisel sukelduda otse märulisse.StandardVäljastab originaalheli.

12	WOOFER (BASS) TASELiigutage nuppu üles või alla bassikõlari (bassiheli) taseme reguleerimiseks väärtusele -12 võivahemikus -6 kuni +6. Bassikõlari (bassiheli) helitugevuse seadistamiseks tasemele 0 (vaiketase)vajutage nuppu.

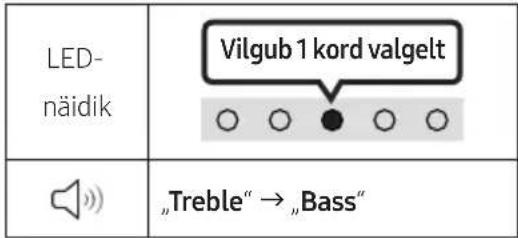

13	TONE CONTROLKui vajutate nuppu, saate reguleerida kõrgete helide või bassihelide helitugevust. Soovitud üksust saabkohandada nupuga Üles/Alla. (Funktsioon on saadaval kõigis helirežiimides, v.a „Standard“.)

Seadistamine (Heli juhtimine)

• SpaceFit Sound : see funktsioon analüüsib Soundbari mikrofoni abil kasutaja kuulamisruumi ja pakub ruumi jaoks optimaalset heli. (Vt „SpaceFit Sound kasutamine” lk 25.)
• Active Voice Amplifier : Analüüsib välist müra reaalajas Soundbari mängimise ajal, nii et hääl oleks alati selgelt kuulda.

– Analüüsi ajal andmeid ei salvestata.

• Voice enhancement muudab filmides ja telesaadetes räägitava dialoogi kuulmise lihtsamaks.
• Night mode on optimeeritud öiseks vaatamiseks, kusjuures sätted on reguleeritud nii, et helitugevus väheneb, kuid dialoog on selgelt kuuldav.

• Sound Grouping: Soundbari põhiseade ja ruumhelikõlarid esitavad kogu heli ruumiheli asemel, muutes selle seadme heaks lahenduseks suure inimrühma jaoks, kes kuulab muusikat suures ruumis.

• See menüü aktiveeritakse algselt siis, kui ruumhelikõlarid ühendatakse, ja menüü jääb aktiivseks hoolimata ruumhelikõlarite ühendusest.
  – Kui lubate selle režiimi, siis ei ole helirežiimide helides erinevusi.

- Heli ei kostu köigist Soundbari pöhiseadme kölariseadmetest ja ruumhelikölaritest, vaid ainult eelnevalt määratud seadmetest, mis vöib mudeliti erineda.

- Private Rear Sound : selles režiimis kostub heli ainult ruumhelikõlaritest, et saaksite kuulata muude segajateta.

• Kui lubate selle režiimi, siis heli ei kostu Soundbari põhiseadmest ja bassikõlarist. Heli kostub ainult ruumhelikõlarite esikanalist.
• Kui lubate selle režiimi, siis ei ole helirežiimide helides erinevusi.

– Funktsioon lülitub välja, kui toide lülitatakse välja või ühendus ruumhelikõlaritega kaob.

- Menüü on aktiivne ainult siis, kui ruumhelikõlarid on ühendatud.

- See režiim on automaatselt välja lülitatud ja seda ei saa kasutada, kui funktsioon Q-Symphony sisse lülitatakse.

- Kui teleri video ja Soundbari heli ei ole sünkroonis, valige heli juhtimisest suvand Sync ja seadke heliviivitus vahemikku 0–300 ms, kasutades nuppe Üles/Alla.

- Suvandit Sync toetatakse ainult teatud funktsioonide puhul.

- Funktsiooni Virtual saab sisse ja välja lülitada, kasutades nuppe Üles/Alla .

Peidetud nuppude (nupud, millel on rohkem kui üks funktsioon) kasutamine

Varjatud nupp		Viiteleht
Kaugjuhtimispuldi nupp Funktsioon
WOOFER (Üles)	Teleri kaugjuhtimispuldigaSees/Väljas (ooterežiim)	Lk 14
Üles ID SET Lk 10
[CTX0] (Heli juhtimine)	7 ribaga EQ Lk 9
[40ZZ]	Heli tagasiside Sees/Väljas (ooterežiim)	Lk 8

Heliväljundi andmed erinevate heliefektirežiimide puhul

Efekt Sisend		Väljund
		Ainult bassikõlariga	Bassikõlari ja juhtmevaba tagakõlarikomplektiga
Adaptive Sound	2.0 kanalit 5.1 kanalit 7.1 kanalit
	5.1 kanalit 5.1 kanalit 7.1 kanalit
	Dolby Atmos® 5.1 kanalit 7.1 kanalit
DTS Virtual:X	2.0 kanalit 5.1 kanalit 7.1 kanalit
	5.1 kanalit 5.1 kanalit 7.1 kanalit
	Dolby Atmos® 5.1 kanalit 7.1 kanalit
Music	2.0 kanalit 5.1 kanalit 7.1 kanalit
	5.1 kanalit 5.1 kanalit 7.1 kanalit
	Dolby Atmos® 5.1 kanalit 7.1 kanalit
Game	2.0 kanalit 5.1 kanalit 7.1 kanalit
	5.1 kanalit 5.1 kanalit 7.1 kanalit
	Dolby Atmos® 5.1 kanalit 7.1 kanalit
Standard	2.0 kanalit 2.1 kanalit 2.1 kanalit
	5.1 kanalit 5.1 kanalit 5.1kanalit
	Dolby Atmos® 5.1 kanalit 7.1 kanalit

- Samsungi juhtmevaba tagakõlarikomplekti ja bassikõlari saab osta eraldi.

Komplekti või bassikõlari ostmiseks võtke ühendust müüjaga, kellelt ostsite Soundbari.

- Kui sisendallikas on Dolby Atmos®, pakub ainult bassikõlariga seadistus 5.1 kanaliga heli, samas kui bassikõlari ja juhtmevaba tagakõlarikomplektiga seadistus pakub 7.1 kanaliga heli.

Soundbari helitugevuse reguleerimine teleri kaugjuhtimispuldiga

Soundbari helitugevuse reguleerimine teleri kaugjuhtimispuldiga.

• Seda funktsiooni on võimalik kasutada ainult IR-kaugjuhtimispultidega. Bluetooth-kaugjuhtimispulte (puldid, mis nõuavad sidumist) ei toetatata.
• Selle funktsiooni kasutamiseks seadke teleri kölar valikule Väline kölar.

• Tootjad, kes seda funktsiooni toetavad: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

• Lülitage Soundbar välja.

• Vajutage ja hoidke nuppu WOOFER 5 sekundit.

Iga kord, kui lükkate nupu WOOFER üles ja hoiate seda selles asendis 5 sekundit, vahetub režiim järgmiselt: „Off-TV Remote“ (vaikerežiim), „Samsung-TV Remote“, „All-TV Remote“. Iga kord, kui režiim vahetub, muutub ka LED-näidiku olek, nagu allpool näidatud.

Kaugjuhtimispuldi nupp LED-näidik Olek
	„Off-TV Remote“(vaikerežiim)	Teleri kaugjuhtimispuldi keelamine.
	„Samsung-TV Remote“	Samsungi teleri IR-kaugjuhtimispuldi lubamine.
	„All-TV Remote“	Kolmanda poole IR-kaugjuhtimispuldi lubamine.

04 SOUNDBARI ÜHENDAMINE

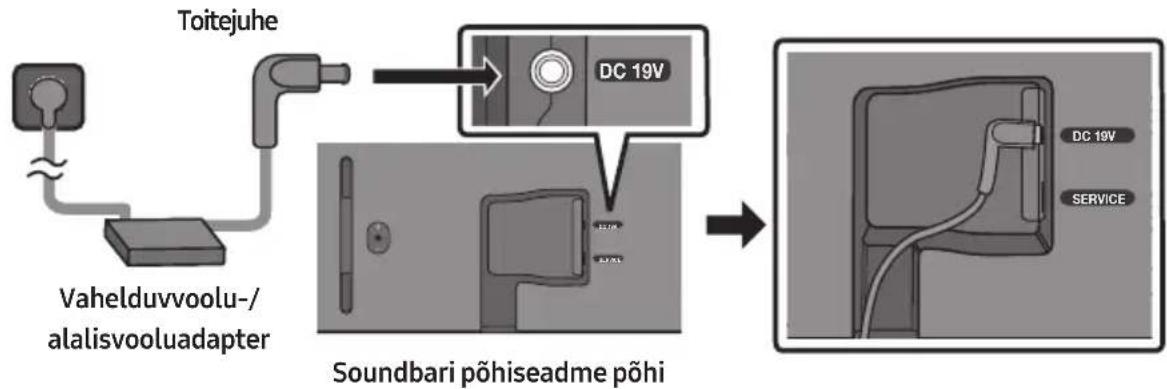

Elektritoite ühendamine

Kasutage toitekomponente, et ühendada Soundbar pistikupesaga järgmises järjestuses.

• Lisateavet nõutud elektritoite ja voolutarbe kohta leiate tootel olevalt sildilt. (Silt: Soundbari põhiseadme põhjal)
• Esmalt ühendage toitekaabel vahelduvvoolu-/alalisvooluadapteriga. Ühendage vahelduvvoolu-/alalisvooluadapter (koos toitekaabliga) Soundbariga.
• Ühendage toitejuhe pistikupessa.

MÄRKUSED

• Kui lahutate toitejuhtme, kui toode on sisse lülitatud, ja ühendate selle uuesti, lülitub Soundbar automaatselt sisse.
• Veenduge, et vahelduvvoolu-/alalisvooluadapter oleks kindlalt laual või põrandal. Kui panete adapteri nii, et see on rippuvas asendis, vahelduvvoolu-/alalisvooluadapteri sisend ülespoole, võivad adapterisse sattuda vesi või muud võõrkehad ja põhjustada adapteri talitlushäireid.

Juhtmevaba tagakõlarikomplekti ja bassikõlarühendamine ühendamine Soundbariga

Minge üle töelisele juhtmevabale ruumilisele helile, ühendades Samsungi juhtmevaba tagakõlarikomplekti (SWA-9200S, müügil eraldi) ja juhtmevaba bassikõlari (SWA-W510, müügil eraldi) Soundbariga.

Ühenduste kohta leiate üksikasjalikku teavet Samsungi juhtmevaba tagakõlarikomplekti ja juhtmevaba bassikõlari kasutusjuhendist.

05 TELERIGA ÜHENDAMINE

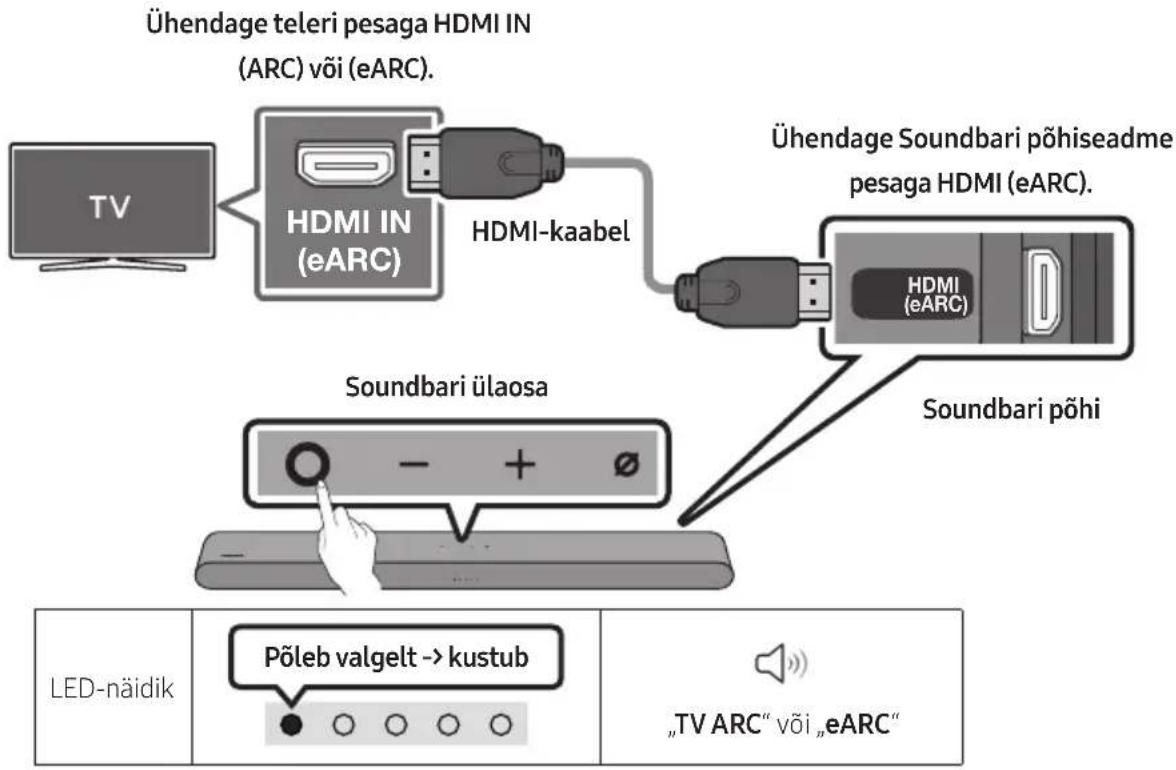

HDMI ARC-i (helitagastuskanal) toega teleri ühendamine

ETTEVAATUST!

• Kui ühendatud on nii HDMI-kaabel kui ka optiline kaabel, võetakse esimesena vastu HDMI-signaali.
• Teleri ja Soundbari ühendamiseks HDMI-kaabliga, ühendage kindlasti tähisega „ARC“ pesad. Vastasel juhul ei pruugita teleri heli väljastada.
• Soovituslik kaabel on HDMI-kaabel, mille on sertifitseerinud HDMI.org.


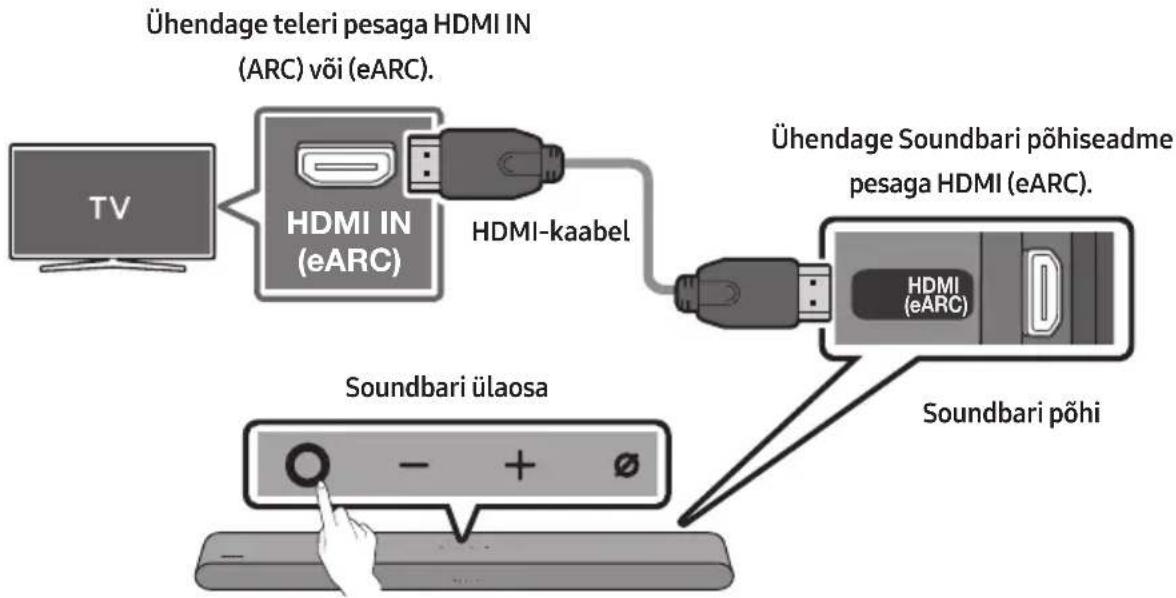

1. Kui Soundbar ja teler on välja lülitatud, ühendage HDMI-kaabel, nagu on näidatud joonisel.
2. Lülitage Soundbar ja teler sisse.

3. Teleri heli väljastatakse Soundbarist.

4. Kui teleri heli ei väljastata, vajutage Soundbari peal nuppu (Mitu funktsiooni) või kaugjuhtimispuldi nuppu → (Allikas), et valida režiim „TV ARC“ või „eARC“.

5. eARC-i abil ühenduse loomiseks peab funktsioon eARC olema TV menüüs sisse lülitatud. Lisateavet seadistamise kohta vaadake TV kasutusjuhendist. (Nt Samsungi teler : Avaleht (☐) → Menüü → Seaded (☐→ Köik seaded (☐→ Heli → Täpsemad seaded → HDMI-eARC režiim (Automaatne))
6. Kui heli ei väljastata, kontrollige HDMI-kaabli ühendust uuesti.
7. Kasutage Soundbari helitugevuse muutmiseks teleri kaugjuhtimispuldi helitugevuse nuppe.

MÄRKUSED

• Kui ühendate HDMI ARC-i (helitagastuskanal) toetava teleri Soundbariga HDMI-kaabli kaudu, saate edastada digitaalseid video- ja heliandmeid ilma eraldi optilist kaablit ühendamata.
• Soovitame võimalusel kasutada südamikuta HDMI-kaablit. Kui kasutate südamikuga HDMI-kaablit, valige kaabel, mille läbimõõt on vähem kui 14 mm.
  • See funktsioon ei ole saadaval, kui HDMI-kaabel ei toeta ARC-i.
• Kui edastuse heli on kodeeritud Dolby Digitaliga ja teleri „Digitaalväljundheli vorming“ on valitud PCM, soovitame valida sätteks Dolby Digital. Teleri sätte muutmisel on helikvaliteet parem. („Dolby Digital“ ja „PCM“ võivad olla olenevalt teleri tootjast teleri menüüs teistmoodi nimetatud.)

Ühendamine, kasutades optilist kaablit

Ühendamiseelne kontroll-loend

• Kui ühendatud on nii HDMI-kaabel kui ka optiline kaabel, võetakse esimesena vastu HDMI-signaali.
• Kui kasutate optilist kaablit ja pesadel on katted, siis eemaldage need.

1. Kui teler ja Soundbar on välja lülitatud, ühendage Soundbari pesa DIGITAL AUDIO IN (OPTICAL) ja teleri väljundpesa OPTICAL optilise kaabliga (pole kaasas), nagu on näidatud joonisel.
2. Lülitage Soundbar ja teler sisse.
3. Vajutage Soundbari peal nuppu (Mitu funktsiooni) või kaugjuhtimispuldil nuppu (Allikas) ja seejärel valige režiimiks „Digital Audio In“. Seejärel kölab „Digital Audio In“.
4. Teleri heli väljastatakse Soundbarist.

Bluetoothi kaudu ühendamine

Kui Samsungi teler ühendatakse Bluetoothi kaudu, on võimalik kuulda stereoheli ilma kaableid kasutamata.

• Korraga saab ühendada ainult ühe Samsungi teleri.
• Ühendada saab Bluetoothi toetava Samsungi teleri. Kontrollige teleri tehnilisi andmeid.

Bluetoothi kaudu sidumise nupp	LED-näidik
Režiimis „Bluetooth“	Kuni sidumine on lõppenud, põleb mitmevärviline LED vaheldumisi järgmiselt: Punane → Roheline → Sinine.
	„Ready to connect via Bluetooth.“

1. Valige Samsungi teleris Bluetoothi režiim.

(Nt Avaleht (n)) → Menüü → Seaded (☀) → Köik seaded (☀) → Heli → Heliväljund → Bluetooth Kõlarite loend → S-Series Soundbar (Bluetooth))

1. Valige teleris kuvatavast loendist „S-Series Soundbar“.

Saadaoleva Soundbari juures on teleri Bluetooth-seadmete loendis sõnum „Vaja on siduda“ või „Seotud“. Samsungi teleri Soundbariga ühendamiseks valige sõnum ja seejärel looge ühendus.

1. Nüüd kuulete Samsungi teleri heli Soundbarist.

- Kui Soundbaril ja Samsungi teleril on omavaheline ühenduslogi, ühendatakse Soundbar automaatselt, kui selle režiimiks valitakse „Bluetooth“.

Kui seadme ühendamine ebaönnestub

• Kui teil on Samsungi teleri kölarite loendis olemasolev Soundbar (nt S-Series Soundbar), siis kustutage see.
• Seejärel korrake etappe 1–3.

Soundbari ja Samsungi teleri ühenduse katkestamine

Vajutage Soundbari peal nuppu ⚙ (Mitu funktsiooni) või kaugjuhtimispuldil nuppu ➞ (Allikas), et valida muu režiim kui „Bluetooth“.

- Ühenduse katkestamiseks kulub aega, kuna Samsungi teler peab Soundbarilt vastuse saama. (Vajalik aeg võib olenevalt Samsungi teleri mudelist erineda.)

Märkused Bluetooth-ühenduse kohta

• Bluetoothi kaudu ühendamiseks peab uus seade olema ühe meetri raadiuses.
• Kui teilt küsitakse Bluetooth-seadme ühendamisel PIN-koodi, sisestage <0000>.
• Soundbar lülitub automaatselt välja pärast 18 minutit valmis olekut.

• Soundbar ei pruugi sooritada Bluetoothi otsingut või ühendust õigesti järgmistel tingimustel.

• Kui elektrooniline vahend või elektriline seade põhjustab juhtmevaba ühenduse häireid Soundbari ümber.
  – Soundbariga on ühendatud samal ajal mitu Bluetooth-seadet.

• Bluetooth-seade on välja lülitatud, ei ole paigas või ei toimi õigesti.

- Elektroonilised seadmed võivad põhjustada raadiohäireid. Seadmeid, mis tekitavad elektromagnetilisi laineid (nt mikrolaineahjud, juhtmevabad LAN-seadmed jne), tuleb Soundbari põhiseadmest eemal hoida.

- Ettevaatust! Soundbar taaskäivitub automaatselt, kui lülitate Bluetoothi sisse/välja.

- Bluetoothi pordi inaktiveerimise meetod : Bluetoothi sisse-/väljalülitamiseks vajutage Soundbari kaugjuhtimispuldil 30 sekundit nuppu TONE CONTROL.

Ühendamiseelne kontroll-loend

• Wi-Fi ühendus on saadaval ainult Samsung TV korral.
• Kontrollige, kas juhtmeta ruuter (Wi-Fi) on sisse lülitatud ja kas teler on ruuteriga ühendatud.
• Teler ja Soundbar peavad olema ühendatud sama juhtmeta võrguga (Wi-Fi).
• Kui juhtmeta ruuter (Wi-Fi) kasutab DFS-kanalit, ei saa te teleri ja Soundbari vahel Wi-Fiühendust luua. Üksikasjalikumat teavet küsige oma Interneti-teenuse pakkujalt.
• Kuna menüüd erinevad olenevalt tootmisaastast, vt oma teleri kasutusjuhendit.

• Teleri ja Soundbari Wi-Fi teel ühendamiseks ühendage juhtmeta ruuteriga esmalt Soundbar. Wi-Fi-ühenduse loomise üksikasju vt lk 30.

• Lisateavet Soundbari Wi-Fi-võrguga ühendamise kohta vt lk 30, „2. meetod. Wi-Fi (juhtmevaba võrgu) kaudu ühendamine“.

• Seadke teleri menüüs Audio (Heli) sisendallikaks Soundbar.

- Alates aastast 2017 välja antud Samsung TV-d

Avaleht (☐) → Menüü → Seaded (☒) → Köik seaded (☒) → Heli → Heliväljund → S-Series Soundbar (Wi-Fi)

MÄRKUS

- Ettevaatust! Soundbar taaskäivitub automaatselt, kui lülitate Wi-Fi sisse/välja.

- Wi-Fi pordi inaktiveerimise meetod : Wi-Fi sisse-/väljalülitamiseks vajutage Soundbari kaugjuhtimispuldil 30 sekundit nuppu CH LEVEL.

Ühendamine teleriga, mis toetab Dolby Atmos®-t

Ühendamiseelne kontroll-loend

• Dolby Atmos®-t toetatakse režiimis „TV ARC“ või „eARC“ või „Wi-Fi“.
  • Veenduge, et sisu toetaks Dolby Atmos®-t.

LED-näidik

1. Kui Soundbar ja teler on välja lülitatud, ühendage HDMI-kaabel, nagu on näidatud joonisel.
2. Lülitage Soundbar ja teler sisse.
3. Teleri heli väljastatakse Soundbarist.

1. Ühendage Soundbar ja teler samasse traadita võrku (Wi-Fi).
2. Teleri heli väljastamiseks valige Soundbar.
3. Teleri heli väljastatakse Soundbarist.

MÄRKUSED

- Funktsiooni Dolby Atmos® konfigureerimine BD-mängijas või muus teleriga ühendatud seadmes.

Avage oma BD-mängija või muu seadme seadete menüüs heliväljundi valikud ja veenduge, et Bitstreami jaoks oleks valitud „No Encoding“. Näiteks Samsungi BD-mängijal valige Peamenüü → Heli → Digitaalne väljund ja siis valige Bitivoog (töötlemata).

- See funktsioon on saadaval mõnede Samsungi telerite ja mõne Soundbari mudeli puhul.

Funktsiooni Q-Symphony kasutamine

• Kui Soundbar ühendatakse Samsungi teleriga, mis toetab Q-Symphony funktsiooni, saate heli esitada samaaegselt Soundbari ja teleri kaudu. Kui kasutate funktsiooni Q-Symphony, võimaldab teleril esitatav ruumiline heli nautida rikkalikumat, kolmemõõtmelisemat ruumilise heli efekti.
• Kui Soundbar on ühendatud, kuvatakse teleri ekraanile menüü „Q-Symphony”.

Seaded (→Kõik seaded ( )→Heli → Heliväljund

• Teleri menüü näide: Q-Symphony

Teleri menüü TV HDMI-kaabel VõI Optiline-kaabel (pole kaasas) LED Indicator „TV ARC“ või „eARC“ Põleb valgelt -> kustub „Digital Audio In“ LED Indicator „Wi-Fi“ Teleri menüü TV

MÄRKUSED

• See funktsioon töötab teleri toetatud kodeki alusel.
• See funktsioon on toetatud ainult juhul, kui ühendatud on HDMI-kaabel, optiline kaabel (pole kaasas) või Wi-Fi.
• Kuvatud teade võib teleri mudeliti erineda.
• Veenduge, et teler ja Soundbar oleksid ühendatud samale juhtmevabale marsruuterile või sagedusele.
• See funktsioon on saadaval mönede Samsungi telerite ja möne Soundbari mudeli puhul.

SpaceFit Sound kasutamine

Pakub optimeeritud helikvaliteeti, analüüsides kuulamisruume.

1. meetod. Soundbari kaudu ühenduse loomine

Funktsiooni lubamiseks lülitage Soundbari kaugjuhtimispuldil sisse režiim SpaceFit Sound.

( ⚙️ (Heli juhtimine) → "SpaceFit Sound Off" → ▲ ( Üles ) → "SpaceFit Sound On")

2. meetod. Teleri kaudu ühenduse loomine

Funktsiooni lubamiseks lülitage Samsungi teleri menüüs sisse režiim Kohanduv heli+.

(Avaleht ( [n]) → Menüü → Seaded ( [☀️] → Köik seaded ( [☀️] → Üldine → Intelligentse režiimi seaded → Kohanduv heli+)

- Soundbari helirežiim muutub automaatselt režiimiks Kohanduv heli+, kui lülitate teleris sisse režiimi Kohanduv heli+.

MÄRKUS

- See funktsioon töötab, kui Soundbar on ühendatud möne Samsungi teleriga.

06 VÄLISSEADME ÜHENDAMINE

Ühendamine, kasutades optilist kaablit

1. Kui välisseade ja Soundbar on välja lülitatud, ühendage Soundbari pesa DIGITAL AUDIO IN (OPTICAL) ja välisseadme väljundpesa OPTICAL optilise kaabliga (pole kaasas), nagu on näidatud joonisel.
2. Lülitage Soundbar ja välisseade sisse.
3. Vajutage Soundbari peal nuppu (Mitu funktsiooni) või kaugjuhtimispuldil nuppu (Allikas) ja seejärel valige režiimiks „Digital Audio In“. Seejärel kõlab „Digital Audio In“.
4. Välisseadme heli väljastatakse Soundbarist.

07 MOBIILSEADME ÜHENDAMINE

1. meetod. Bluetoothi kaudu ühendamine

Kui mobiilseade ühendatakse Bluetoothi kaudu, on võimalik kuulda stereoheli ilma kaableid kasutamata.

- Kui Soundbar on seotud Bluetooth-seadme ühendamisel välja lülitatud, siis see lülitub automaatselt sisse.

Mobilseade

Esmane ühendus

- Uus Bluetooth-seade peab jääma ühendamisel ühe meetri raadiusesse.

1.

Bluetoothi kaudu sidumise nupp	LED-näidik
VõI Režiimis „Bluetooth“	Vilgub punaselt → roheliselt → siniselt Sidumine Kuni sidumine on lõppenud, põleb mitmevärviline LED vaheldumisi järgmiselt: Punane → Roheline → Sinine.
	„Ready to connect via Bluetooth.“

1. Valige seadmes kuvatavast loendist „S-Series Soundbar“.
2. Esitage Bluetoothi kaudu ühendatud seadmes olevaid muusikafaile Soundbariga.

Kui seadmega ühendamine nurjub

• Kui teil on mobiilsideseadme kölarite loendis olemasolev Soundbar (nt S-Series Soundbar), siis kustutage see.
• Korrake etappe 1 ja 2.

Märkused Bluetooth-ühenduse kohta

• Bluetoothi kaudu ühendamiseks peab uus seade olema ühe meetri raadiuses.
• Kui teilt küsitakse Bluetooth-seadme ühendamisel PIN-koodi, sisestage <0000>.
• Soundbar lülitub automaatselt välja pärast 18 minutit valmis olekut.
• Soundbar ei pruugi sooritada Bluetoothi otsingut või ühendust õigesti järgmistel tingimustel.

– Soundbari ümber on tugev elektriväli.
– Soundbariga on ühendatud samal ajal mitu Bluetooth-seadet.
- Bluetooth-seade on välja lülitatud, ei ole paigas või ei toimi õigesti.

- Elektroonilised seadmed võivad põhjustada raadiohäireid. Seadmeid, mis tekitavad elektromagnetilisi laineid (nt mikrolaineahjud, juhtmevabad LAN-seadmed jne), tuleb Soundbari põhiseadmest eemal hoida.

• Soundbar toetab SBC-andmeid (44,1 kHz, 48 kHz).

• Ühendage ainult Bluetooth-seadmega, mis toetab funktsiooni A2DP (AV).
• Soundbari ühendamisel Bluetooth-seadmega asetage need teineteisele võimalikult lähedale.
• Mida kaugemal on Soundbar ja Bluetooth-seade teineteisest, seda nõrgem on helikvaliteet. Bluetooth-ühendus võib katkeda, kui seadmed on leviulatusest väljas.
• Bluetooth-ühendus ei pruugi kehva vastuvõtuga piirkondades oodatud viisil toimida.

• Bluetooth-seadmel võib esineda müra või talitlushäireid järgmistes olukordades:

• kui keha puutub kokku Bluetooth-seadmel või Soundbaril oleva signaalivastuvõtjaga;
  – nurkades või lähedalasuvate takistuste olemasolul (sein või eraldaja), kus võib esineda elektrilisi muutusi;

• muude samas sagedusvahemikus töötavate toodete põhjustatud raadiosidehäirete tõttu (meditsiiniseadmed, mikrolaineahjud ja juhtmevabad LAN-seadmed);
• takistused, nagu uksed ja seinad, võivad helikvaliteeti mõjutada, isegi kui seadmed asuvad leviulatuses.

- Pange tähele, et Soundbari ei saa Bluetooth-funktsiooni kasutamise ajal teiste Bluetooth-seadmetega siduda.

- See juhtmeta seade võib põhjustada töötamise ajal elektromagnetilisi häireid.

Bluetooth-seadme lahutamine Soundbari küljest

Bluetooth-seadme saab Soundbarist lahti ühendada. Juhtnööre vt Bluetooth-seadme kasutusjuhendist.

- Ühendus Soundbariga katkestatakse.

- Kui Soundbar on ühendatud Bluetooth-seadmega, vilgub mitmevärviline LED-näidik Soundbaril „Punaselt“ kolm korda.

Soundbari ja Bluetooth-seadme ühenduse katkestamine

Vajutage Soundbari peal nuppu ⚙ (Mitu funktsiooni) või kaugjuhtimispuldil nuppu ➞ (Allikas), et valida muu režiim kui „Bluetooth“.

- Ühenduse katkestamine võtab aega, kuna Bluetooth-seade peab saama Soundbarilt vastuse. (Lahtiühendamise aeg võib olla erinev olenevalt Bluetooth-seadmest)

2. meetod. Wi-Fi (juhtmevaba võrgu) kaudu ühendamine

Soundbari juhtmevaba võrgu (Wi-Fi) kaudu mobiilseadmega ühendamiseks on vaja rakendust SmartThings.

Algne ühendus

1. Installige mobiilsideseadmesse (nutitelefoni või tahvelarvutisse) rakendus SmartThings ja käivitage see.
2. Järgige rakenduses ekraanisuuniseid Soundbari lisamiseks.

- Mönel mobiilsideseadmel ei pruugi automaatne hüpikaken (teine kuvatõmmis allpool) ilmuda. Kui hüpikaken ei ilmu, vajutage ekraanil Home nuppu „+”. Soundbar lisatakse rakendusse.

• Allpool olev illustratsioon võib rakenduse versiooniti erineda.

Teie Wi-Fi-ühenduse muutmine

1. Käivitage mobiilsideseadmes (nutitelefoni või tahvelarvuti) rakendus SmartThings.
2. Kustutage rakenduses registreeritud Soundbar ja lisage see uuesti.

Rühmaesituse kasutamine

• Sellest funktsioonist kasu saamiseks lisage Soundbar oma SmartThings rakendusse.
• Selle lubamiseks ühendage vähemalt kaks heliseadet samasse Wi-Fi-vörku sagedusel 5 GHz.
• See on saadaval 2024. aastal või hiljem välja lastud Samsungi heliseadmete jaoks, mis toetavad Wi-Fi ühendust.
  • See funktsioon ei toeta teleri heli.

Rühmaesituse konfigureerimine

1. Avage mobiilseadmes rakendus SmartThings.
2. Lisage Soundbar SmartThings rakendusse vastavalt juhistele jaotises „2. meetod. Wi-Fi (juhtmevaba võrgu) kaudu ühendamine“ → „2. etapi jaotis (Seadme registreerimine)”.
3. Puudutage Soundbari kaarti.

4. Vajutage mobiilseadmes heliseadme ikooni all nuppu Loo grupp.

5. Loo grupp nupp ilmub ainult juhul, kui Soundbar on Wi-Fi režiimis.

6. Kui Soundbar mängib teleri heli, katkeb grupi loomisel ühendus teleriga.

7. Rühmaesituse lubamine.

8. Valige loendist soovitud seade ja puudutage Rakenda.

9. Lisada saab maksimaalselt 4 seadet.

10. Rühmaesituse funktsiooni kasutades väljastatakse heli ainult hostseadme kaudu.
11. Kui hostseadmega ühendatud seade lülitub teisele allikale, kustutatakse seade rühmast automaatselt.
12. Kui hostseade on teleriga ühendatud, kustutatakse loodud rühm automaatselt.

Rühmaesituse keelamine

1. Puudutage heliseadme kaarti.
2. Vajutage mobiilseadmes heliseadme ikooni all nuppu Rühma muutmine.
3. Rühmaesituse keelamine.

- Üksiku seadme keelamiseks tühjendage loendist seadme märge ja puudutage nuppu Rakenda.

Ühendammine Apple AirPlay kaudu

• See funktsioon ei pruugi olla mönedes riikides saadaval.
- Samsung Soundbar toetab AirPlay-te ja vajab opsüsteemi iOS 13.4 või uuemat versiooni.
- AirPlay lubamiseks oma Soundbaris peate esmalt registreerima seadme rakenduses Samsung SmartThings, nõustudes rakenduse tingimustega.
- Kontrollige, kas Soundbar on sisse lülitatud ja ühendatud Apple'i seadmega samasse Wi-Fi-võrku.

AirPlay aitab muusikat, netisaateid ja muud heli Apple'i seadmetest Samsungi Soundbari voogedastada.

• Valige 📄 AirPlay-toega rakenduses või iPhone'i, iPadi või Maci juhtimiskeskuses.
• Praeguse heli esitamiseks valige Soundbar saadaolevate seadmete loendist.

Tap Soundi kasutamine

Puudutage mobiilseadmega Soundbari, et esitada mobiilseadmest heli Soundbari kaudu.

• See funktsioon ei pruugi olenevalt mobiilseadmest toetatud olla.
- See funktsioon ühildub ainult Samsungi mobiilseadmetega, milles töötab Android 8.1 või uuem versioon.

1. Lülitage mobiilseadmes sisse funktsioon Tap Sound.

2. Lisateabe saamiseks funktsiooni sisselülitamise kohta vaadake allpool jaotist „Funktsiooni Tap Sound lubamine“.

3. Puudutage mobiilseadmega Soundbari. Valige kuvatavas sõnumiaknas „Alusta kohe“. Mobiilseadme ja Soundbari vahel luuakse Bluetooth-ühendus.

4. Esitage mobiilseadmest heli Soundbari kaudu.

5. See funktsioon ühendab mobiilseadme Bluetoothi kaudu Soundbariga, tuvastades vibratsiooni, mis tekib, kui seade puudutab Soundbari.

6. Ärge puudutage mobiilseadmega Soundbari teravaid nurki. See võib Soundbari või mobiilseadet kriimustada või kahjustada.
7. Soovitatav on katta mobiilseade ümbrisega. Puudutage örnalt laia ala Soundbari ülaosal, kasutamata liigselt jõudu.
8. Selle funktsiooni kasutamiseks värskendage rakendus SmartThings uusimale versioonile. Funktsioon ei pruugi olenevalt rakenduse versioonist toetatud olla.

Funktsiooni Tap Sound lubamine

Kasutage rakendust SmartThings, et funktsioon Tap View, Tap Sound sisse lülitada.

1. Avage mobiilseadmes rakendus SmartThings.
2. Valige mobiilseadmes rakenduse SmartThings kuval (≡ → ⚙️).
3. Lülitage „Tap View, Tap Sound“ sisse, et funktsioon toimiks, kui mobiilseade liigutatakse Soundbari lähedale.

MÄRKUSED

• Kui mobiilseade on energiasäästurežiimis, siis funktsioon Tap Sound ei tööta.
• Funktsioon Tap Sound ei pruugi töötada, kui Soundbari lähedal on näiteks elektriseadmeid, mis põhjustavad raadiohäireid. Veenduge, et raadiohäireid tekitada võivad seadmed oleksid Soundbarist piisavalt kaugel.

08 SEINAKINNITUSE PAIGALDAMINE

Ettevaatusabinõud paigaldamisel

• Paigaldage ainult vertikaalsele seinale.
- Ärge paigaldage seda kõrge temperatuuri või niiskustasemega kohta.
- Kontrollige, kas sein on toote raskuse kandmiseks piisavalt tugev. Kui ei ole, siis tugevdage seina või valige muu paigalduskoht.
- Ostke ja kasutage kinnituskruvisid või -ankruid, mis on mõeldud kasutamiseks teie seina materjaliga (kipsplaat, metallplaat, puitsein jne). Võimaluse korral kinnitage tugikruvid tüüblitega.
- Ostke seinakinnituse kruvid vastavalt selle seina tüübile ja paksusele, millele soovite Soundbari kinnitada.
- Läbimõõt: M5
- Pikkus: soovitatavalt vähemalt 35 mm.
- Enne Soundbari seinale paigaldamist ühendage selle kaablid välisseadmetega.
- Enne seadme paigaldamist veenduge, et see oleks välja lülitatud ja toiteallikast lahti ühendatud. Vastasel juhul võib see põhjustada elektrilöögi.

Seinakinnituse komponendid

Seinakinnitusjuhik

x2

x2

(M4 x L10)

Hoidikkruvi Kruvi

Seinakinnituskronstein

1. Asetage Seinakinnitusjuhik vastu seinapinda.

2. Seinakinnitusjuhik peab olema loodis.

3. Kui teler on seinale kinnitatud, paigaldage Soundbar vähemalt 5 cm telerist allapoole.

TV Vähemalt 5 cm

1. Joondage Seinakinnitusjuhiku keskjoon teleri keskjoonega (kui paigaldate Soundbari teleri alla) ja seejärel kinnitage Seinakinnitusjuhik teibiga seinale.

• Kui te ei paigalda teleri alla, seadke Keskjoon paigalduskoha keskkohta.

2000 mm A TYPE: 450mm Keskjoon

1. Kasutage pliiatsit, et märgistada augud ja eemaldage Seinakinnitusjuhik.

1. Kasutades sobiva suurusega puuri, puurige kummagi märgistuse kohale seina sisse auk.

- Kui märgistused ei vasta tihvtide asendile, siis kinnitage enne tugikruvide sisestamist aukudesse kindlasti sobivad tüüblid. Tüüblite kasutamisel veenduge, et puuritavad augud oleksid kasutatavate tüüblite jaoks piisavalt suured.

1. Lükake kruvi (pole kaasas) läbi iga Hoidikkruvi ja seejärel keerake köik kruvid kindlalt tugikruvi aukudesse.

(Pole kaasas)

1. Paigaldage 2 Seinakinnituskronstein õiges suunas Soundbari põhjale, kasutades 2 Kruvi.

- Tegelik toode vöib mudelist olenevalt erineda eespool kuvatud pildist.

1. Paigaldage Soundbar koos selle külge kinnitatud Seinakinnituskronstein, riputades Seinakinnituskronstein seinal olevatele Hoidikkruvi.

3 cm või rohkem Mikrofonid

Joondage Soundbari keskkoht teleri keskkohaga, nagu on näidatud joonisel.

Paigutage Soundbar telerist vähemalt 3 cm kaugusele, et hääletuvastuse kasutamisel ei tekiks häireid.

MÄRKUSED

• Veenduge, et Soundbar oleks paigutatud tasasele ja tugevale pinnale.
• Kui teleri ja Soundbari vahel pole piisavalt ruumi, võib see põhjustada hääletuvastuse ja akustikaga seotud probleeme.

10 TARKVARA- VÄRSKENDUS

Automaatne värskendus

Kui Soundbar on Internetiga ühendatud, värskendatakse tarkvara automaatselt isegi siis, kui Soundbar on välja lülitatud.

- Automaatse värskendamise funktsiooni kasutamiseks peab Soundbar olema Internetiga ühendatud. Wi-Fi-ühendus Soundbariga lõpetatakse, kui Soundbari toitejuhe vooluvõrgust eemaldatakse või vool katkeb. Pärast toitekatkestust või toitejuhtme uuesti ühendamist lülitage Soundbar sisse ja seejärel ühendage see uuesti Internetiga.

USB kaudu värskendamine

Soundbari põhi Mikro-USB ja USB vaheline adapterikaabel (pole kaasas)

Samsung vöib pakkuda tulevikus Soundbari süsteemile püsivaravärskendusi.

Kui saadaval on värskendus, saate Soundbari värskendada, kui ühendate Soundbari pesaga

SERVICE USB-seadme, mis sisaldab püsivaravärskendust.

1. Avage veebisait (www.samsung.com) ja otsige klienditoe menüüst mudeli nime.

- Lisateavet värskenduse kohta vaadake täiendusjuhendist.

1. Laadige alla täiendusfail (USB-le).
2. Pakkige fail lahti, luues sama nimega kausta.
3. Salvestage loodud kaust USB-seadmesse ja seejärel ühendage USB-seade Soundbariga.
4. Lülitage Soundbar sisse. Seejärel värskendatakse toodet 3 minuti jooksul.

LED-näidik Valge liigub vasakult paremale ja paremalt vasakule

• Värskendamise ajal ärge lülitage seadet välja ega eemaldage USB-seadet.
• Kui kollane LED-tuli põleb pärast tarkvaravärskenduse lõpulejõudmist, tähendab see seda, et lisaks on pooleli mõni muu värskendamine. Sel juhul lülitage toide välja või eemaldage USB-seade.
• Kui värskendamist ei toimu, ühendage Soundbari toitejuhe uuesti.
• Kui uusim versioon on installitud, siis värskendamist ei toimu.
• Olenevalt USB-seadme tüübist ei pruugita värskendamist toetada.
  • Kui värskendusfail pole saadaval

LED-näidik Vilgub 3 korda punaselt ○ ○ ● ○ ○

- Kui värskendusfail on sama versiooni või eelmiste versioonide jaoks

LED-näidik Vilgub 1 kord tsüaansiniselt

Lähtestamine

5 Sec - +

Kui Soundbar on sisse lülitatud, hoidke selle korpusel nuppe — + (Helitugevus) samal ajal vähemalt 5 sekundit vajutatuna. LED-ekraan muutub allpool näidatud viisil ja seejärel Soundbar lähtestatakse.

ETTEVAATUST!

- Köik Soundbari sätted lähtestatakse. Tehke seda toimingut ainult siis, kui lähtestamine on nõutav.

Turvavärskenduste teave

Turvavärskendused aitavad teie seadme turvalisust tugevdada ja isiklikku teavet kaitsta. Turvavärskenduste kohta lisateabe saamiseks külastage lehte https://security.samsungtv.com.

• Veebileht toetab ainult valitud keeli.

11 TÖRKEOTSING

Enne abi otsimist kontrollige järgmist.

→Kontrollige, kas Soundbari toitejuhe on korralikult pistikupesaga ühendatud.

Soundbar töötab korrapäratult.

→Eemaldage toitejuhe ja ühendage see uuesti.
→Taaskäivitage välisseade ja proovige uuesti.
→ Kui puudub signaal, lülitub Soundbar kindla aja möödudes automaatselt välja. Lülitage seade sisse. (Vt lk 8.)

Kaugjuhtimispult ei tööta.

→Suunake kaugjuhtimispult otse Soundbarile.
→Vahetage patareid.

Punane LED-näidik Soundbaril jääb põlema.

→Mikrofon on välja lülitatud. Lülitage mikrofon sisse. (Vt lk 6.)

Soundbar ei väljasta heli.

→Soundbari helitugevus on liiga madal või see on vaigistatud. Reguleerige helitugevust.
→Kui ühendatud on välisseade (digiboks, Bluetooth-seade, mobiilseade vms), reguleerige välisseadme helitugevust.
→Teleri heli väljastamiseks valige Soundbar. (Samsungi teler: Avaleht (n) → Menüü → Seaded (o) → Köik seaded ( ) e Heli → Heliväljund → valige Soundbar)
→ Kaabel ei pruugi olla Soundbariga korralikult ühendatud. Eemaldage kaabel ja ühendage uuesti.
→Eemaldage toitejuhe täielikult, ühendage uuesti ja lülitage toide sisse.
→ Lähtestage toode ja proovige uuesti. (Vt lk 38.)

Kui teler ei ole ühendatud HDMI TO TV (eARC) kaudu.

→Kontrollige, kas HDMI-kaabel on ühendatud korralikult pesaga eARC. (Vt lk 16)
→Ühendamine ei pruugi ühendatud välisseadme (digiboks, mängukonsool vms) töttu võimalik olla. Looge ühendus otse Soundbariga.
→HDMI-CEC ei pruugi olla teleris aktiveeritud. Lülitage CEC teleri menüüs sisse. (Samsungi teler: Avaleht ( → Menüü → Seaded ( → Köik seaded ( → Ühendus → Välisseadme haldur → Anynet+ (HDMI-CEC) PÖLEB)

Heli puudub, kui loote teleriga ühenduse režiimis HDMI (eARC).

→Teie seade ei saa sisendsignaali esitada. Lülitage teleri heliväljund PCM-ile või Dolby Digitalile. (Samsungi teleri puhul: Avaleht ( → Menüü → Seaded ( ) → Köik seaded ( → Heli → Täpsemad seaded → Digitaalväljundheli vorming)

Soundbar ei loo ühendust Bluetoothi kaudu.

→Uue seadme ühendamiseks lülitage
Bluetoothi kaudu sidumise režiimi.
(Vajutage kaugjuhtimispuldil nuppu ✝ PAIR
või hoidke nuppu ∅ (Mikrofon sisse/välja)
korpusel vähemalt 5 sekundit vajutatuna.)
→Kui Soundbar on ühendatud muu seadmega, siis eemaldage esmalt see seade, enne kui seadme vahetate.
→Ühendage uuesti pärast seadmest Bluetooth-kõlarite loendi eemaldamist.
(Samsungi teler: Avaleht (→ Menüü →
Seaded ( Ⓞ→Kõik seaded ( )→Heli →
Heliväljund → Bluetooth Kölarite loend)
→Eemaldage toitepistik ja ühendage uuesti, seejärel proovige veel kord.
→ Lähtestage toode ja proovige uuesti. (Vt lk 38.)

Bluetoothi kaudu ühendamisel heli kaob.

→Mõned seadmed (nt mikrolaineahjud, juhtmevabad marsruuterid jms) võivad Soundbarile liiga lähedal asudes tekitada raadiohäireid.
→Kui Bluetoothi abil ühendatud seade viiakse Soundbarist liiga kaugele, võib heli katkeda. Liigutage seade Soundbarile lähemale.
→Kui mõni teie kehaosa on kokkupuutes Bluetooth-transiiveriga või toode on paigaldatud metallesemele, võib heli katkeda. Kontrollige paigalduskeskkonda ja kasutustingimusi.

Wi-Fi-ga ei saa ühendust luua.

→Kontrollige, kas juhtmevaba ruuter on sisse lülitatud.
→ Lülitage ruuter välja ja uuesti sisse, seejärel proovige veel kord.
→Soundbar ei saa ühendust luua, kui juhtmevaba signaal on liiga nõrk. Proovige liigutada ruuterit Soundbarile lähemale või võimalusel kõrvaldada mis tahes takistused, mis jäävad Soudbari ja ruuteri vahele.
→Uue juhtmevaba ruuteri korral peate kölari vörguseaded uuesti konfigureerima.
→Soundbar ei toeta Wi-Fi 6 ühendust.

Soundbar ei lülitu koos teleriga automaatselt sisse.

→Kui lülitate Soundbari teleri vaatamise ajal välja, siis toite sünkroonimine teleriga keelatakse. Köigepealt lülitage välja teler.

AVA funktsioon ei ole saadaval järgmistel juhtudel.

→AVA funktsioon ei ole Q-Symphony funktsiooni kasutamise ajal saadaval.
→AVA funktsioon ei ole saadaval, kui mikrofon on välja lülitatud.

Pärast teleri ja Soundbari ühendamist lülitasin sisse Soundbari režiimi. Telerist ei väljastatud heli.

→Soundbari ühendamisel mobiilseadmega, kui Soundbar on teleriga ühendatud, väljastab Soundbar heli mobiilseadmest ja samas säilitab ühenduse teleriga. Seega ei edastata teleri heli kuskile.
→Lahutage mobiilseade ja Soundbar väljastab jälle teleriheli.

→AirPlay lubamiseks oma Soundbaris peate esmalt registreerima seadme rakenduses Samsung SmartThings, nõustudes rakenduse tingimustega. (Vt lk 32.)
→AirPlay ei tööta, kui kustutate Soundbari rakendusest Samsung SmartThings.
→Veenduge, et Soundbar ja Apple'i seade oleksid ühendatud samasse Wi-Fi-võrku.
→Soundbar ühildub AirPlayga, mis on installitud seadmesse iOS 13.4 või uuemasse versiooni.

Rühmaesitus ei ole lubatud.

→Kontrollige, kas heliseadmete mudelid on uuemad, mis on välja antud aastal 2024 või hiljem.
→Kontrollige, kas hostseade on Wi-Fi vörguga allikana ühendatud.
→Veenduge, et köik heliseadmed oleksid ühendatud samasse Wi-Fi vörku sagedusel 5 GHz.

12 LITSENTS

Dolby

ATMOS

• Kasuta telefoni, tahvelarvutit või arvutit Spotify kaugjuhtimispuldina. Uuri selle kohta teavet saidilt spotify.com/connect
• Spotify tarkvara suhtes kehtivad kolmanda osapoole litsentsid, mille leiad siit: https://www.spotify.com/connect/third-party-licenses.

Avatud Lähtekoodi Litsentsi Teatis

Selles tootes kasutatud avatud lähtekoodi leiate aadressilt opensource.samsung.com (https://opensource.samsung.com).

TURINYS
