Toote tüüp	Heliriba
Bränd	Samsung
Mudel	HW-S60D
Toide	DC 19V vahelduv-/alalisvooluadapteri kaudu
HDMI sisend	1 x HDMI (eARC)
Optiline sisend	1 x optiline (DIGITAL AUDIO IN)
Traadita ühenduvus	Bluetooth, Wi-Fi, Apple AirPlay
Helifunktsioonid	Adaptiivne heli, DTS Virtual:X, Muusika, Mängud, Standard, Öörežiim, Hääleparandus
Surround-tehnoloogia	Dolby Atmos, Q-Symphony, SpaceFit Sound
Juhtseadised	Puldiga, puutetundlikud nupud ribal, SmartThingsi rakendus
Sisseehitatud mikrofon	Jah (SpaceFit ja hääleassistendi jaoks)
Tarkvarauuendus	Automaatne interneti kaudu või manuaalne USB (SERVICE port)
Seinale paigaldamine	Võimalik kaasasoleva komplektiga (seinakinnitus, kruvid, juhend)
Kaasasolevad tarvikud	Pult, AAA patareid x2, vahelduv-/alalisvooluadapter, HDMI kaabel, seinakinnituskomplekt
Elektritarve	Vaata toote etiketti
Mõõtmed (ligikaudsed)	Juhendis täpsustamata
Kaal (ligikaudne)	Juhendis täpsustamata
Hooldus ja puhastamine	Enne puhastamist ühendage lahti; kasutage pehmet ja kuiva lappi; vältige lahusteid
Ohutus	Paigaldage tasasele ja stabiilsele pinnale; ärge jätke niiskusesse; hoidke eemal soojusallikatest
Varuosad ja remonditavus	Madalsageduslik kõlar ja tagumised kõlarid müüakse eraldi; remondiks võtke ühendust Samsungi klienditeenindusega
Üldteave	Juhend on saadaval mitmes keeles; turvauuendused lehel security.samsungtv.com

Korduma kippuvad küsimused - HW-S60D SAMSUNG

Kuidas ühendada heliriba teleriga HDMI ARC kaudu?

Ühendage HDMI-kaabel riba HDMI (eARC) pessa ja teleri HDMI ARC pessa. Veenduge, et teler on seatud HDMI ARC režiimile. Vajutage Multifunktsioon või Allikas nuppu, et valida 'TV ARC' või 'eARC' režiim. Seejärel tuleb teleri heli riba kaudu.

Kuidas lähtestada heliriba tehase seadetele?

Kui riba on sisse lülitatud, hoidke korraga all vähemalt 5 sekundit nuppe - ja + (Helitugevus) ribal. LED-indikaator muutub ja riba lähtestatakse. Kõik seadistused kustutatakse.

Kuidas uuendada tarkvara USB kaudu?

Minge saidile www.samsung.com, otsige mudel HW-S60D ja laadige alla USB uuendusfail. Pakkige fail lahti ja kopeerige see USB-mälupulgale. Seejärel ühendage pulk riba SERVICE porti. Lülitage riba sisse; uuendus algab automaatselt 3 minuti jooksul. Ärge ühendage uuenduse ajal lahti.

Miks mu pult ei tööta?

Veenduge, et patareid on õigesti paigaldatud ja uued. Suunake pult otse heliriba poole. Kui probleem püsib, lähtestage riba.

Kuidas ühendada mobiilseade Bluetoothi kaudu?

Vajutage puldil nuppu PAIR või hoidke ribal all nuppu Mikrofon sisse/välja 5 sekundit. LED vilgub siniselt. Mobiliseadmes valige Bluetoothi loendist 'S-Series Soundbar'. Pärast ühendamist saate muusikat esitada.

Kuidas aktiveerida Q-Symphony funktsiooni?

Veenduge, et riba on ühendatud ühilduva Samsungi teleriga. Riba peab olema ühendatud HDMI, optilise või Wi-Fi kaudu. Minge teleri seadetesse: Seaded → Heli → Heliväljund ja seejärel lubage Q-Symphony. Heli tuleb samaaegselt nii telerist kui ka ribast.

Kuidas lahendada heli puudumine Bluetooth režiimis?

Veenduge, et riba ja allikaseadme helitugevus pole miinimumil või hääletusel. Eemaldage segavaid seadmeid (mikrolaineahjud, ruuterid). Vajadusel ühendage Bluetooth lahti ja uuesti, või lähtestage riba.

Kuidas paigaldada heliriba seinale?

Kasutage kaasasolevat seinakinnitusjuhendit kruvide aukude märkimiseks. Puurige augud ja sisestage teie seina sobivad tüüblid. Keerake kinnituskruvid. Kinnitage seinakinnitusklambrid riba külge kaasasolevate kruvidega ja seejärel riputage riba seinale, libistades seda alla. Veenduge, et see on stabiilne.

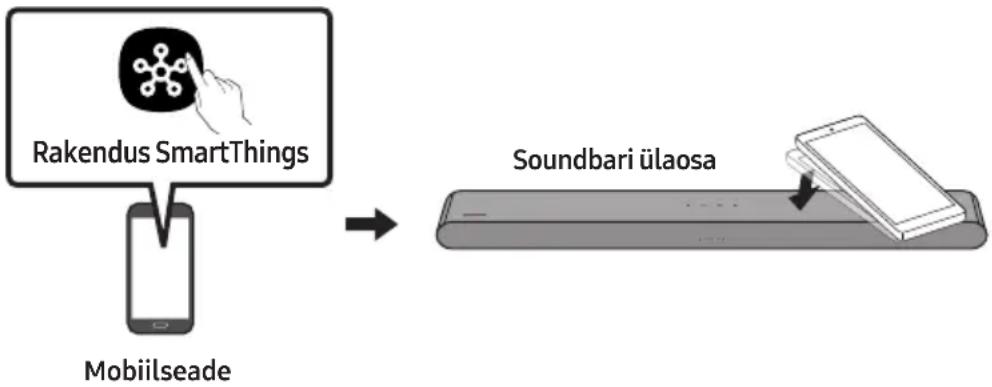

Kuidas kasutada Tap Sound funktsiooni?

Lubage Tap Sound funktsioon SmartThingsi rakenduses (Seaded → Tap View, Tap Sound). Tooge oma Samsungi mobiilseade (Android 8.1+) alla 1 meetri kaugusele ja koputage õrnalt riba ülemist osa. Järgige ekraanil kuvatavaid juhiseid Bluetoothi kaudu ühendamiseks ja heli esitamiseks.

Mida teha, kui heliriba ei lülitu sisse?

Veenduge, et toitejuhe on korralikult ühendatud riba ja töötava pistikupessa. Kui see ikka ei sütti, ühendage juhe lahti, oodake mõni sekund ja ühendage uuesti. Kui probleem püsib, võtke ühendust Samsungi toega.

KASUTUSJUHEND HW-S60D SAMSUNG

Kaugosa toimib.

01 Komponentide kontroll 4

02 Toote ülevaade 5

Soundbari esipaneel/ülemine paneel 5

Soundbari alumine paneel

03 Kaugjuhtimispuldi kasutamine 8

Patareide sisestamine enne kaugjuhtimispuldi kasutamist (2 AAA-patareid) 8

Kuidas kaugjuhtimispulti kasutada? 8

Seadistamine (mängu juhtimine) 11

Peidetud nuppude (nupud, millel on rohkem kui üks funktsioon) kasutamine 12

Heliväljundi andmed erinevate heliefektirežiimide puhul 13

Soundbari helitugevuse reguleerimine teleri kaugjuhtimispuldiga 14

04 Soundbari ühendamine 15

Elektritoite ühendamine 15

Juhtmevaba tagakõlarikomplekti ja bassikõlari ühendamine Soundbariga 15

05 Teleriga ühendamine 16

HDMI ARC-i (helitagastuskanal) toega teleri ühendamine 16

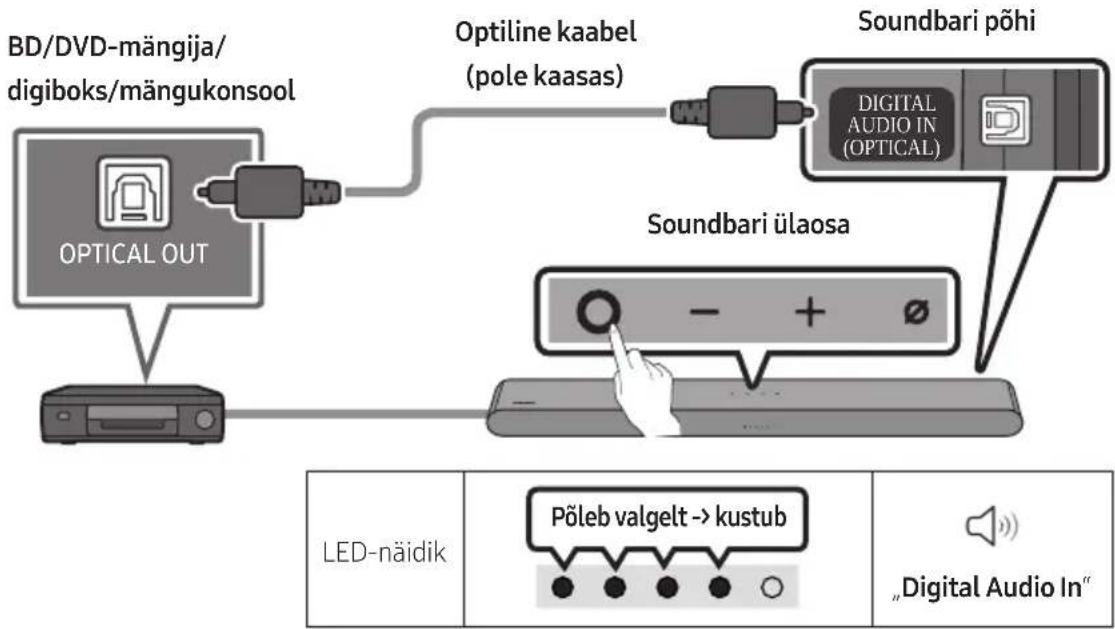

Ühendamine, kasutades optilist kaablit 18

Bluetoothi kaudu ühendamine 19

Wi-Fi teel ühenduse loomine 21

Ühendamine teleriga, mis toetab Dolby Atmos®-t 22

Funktsiooni Q-Symphony kasutamine 24

SpaceFit Sound kasutamine 25

06 Välisseadme ühendamine 26

Ühendamine, kasutades optilist kaablit 26

07 Mobiilseadme ühendamine 27

1. meetod: Bluetoothi kaudu ühendamine 27 2. meetod: Wi-Fi (juhtmevaba võrgu) kaudu ühendamine 30

Rühmaesituse kasutamine 31

Ühendamine Apple AirPlay kaudu 32

33

08 Seinakinnituse paigaldamine 34

Ettevaatusabinõud paigaldamisel 34

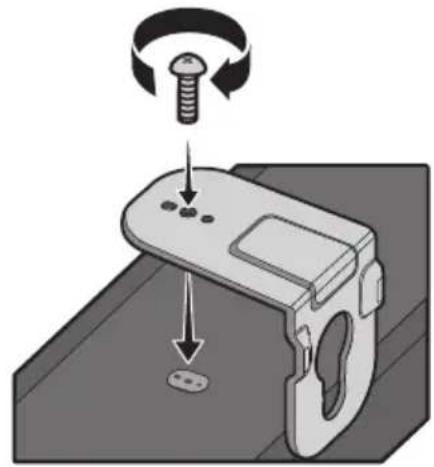

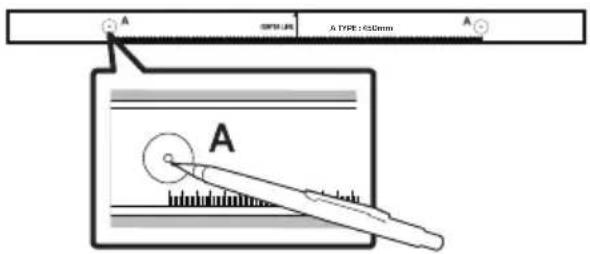

Seinakinnituse komponendid 34

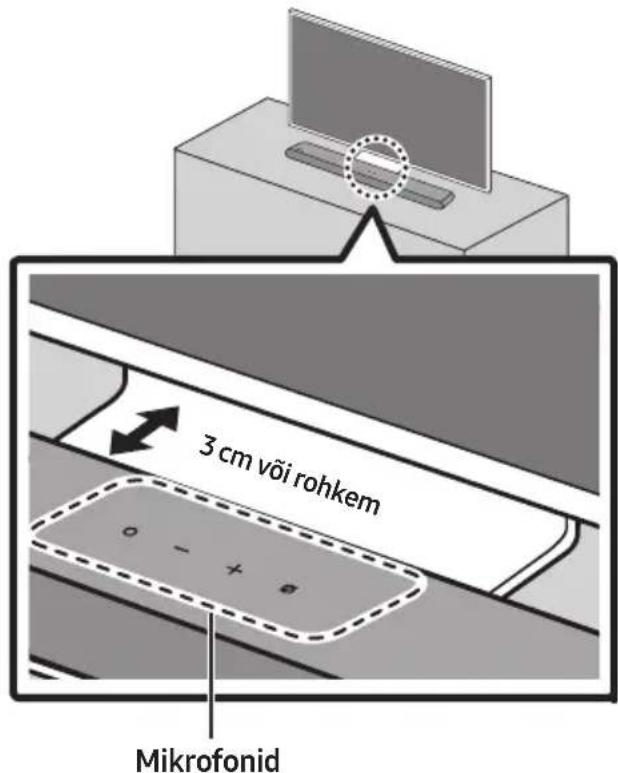

09 Soundbari paigaldamine teleri ette 36

10 Tarkvara värskendus 37

Automaatne värskendus 37

USB kaudu värskendamine 37

Lähtestamine 38

Turbavärskenduste teave 38

11 Tõrkeotsing 39

12 Litsents 41

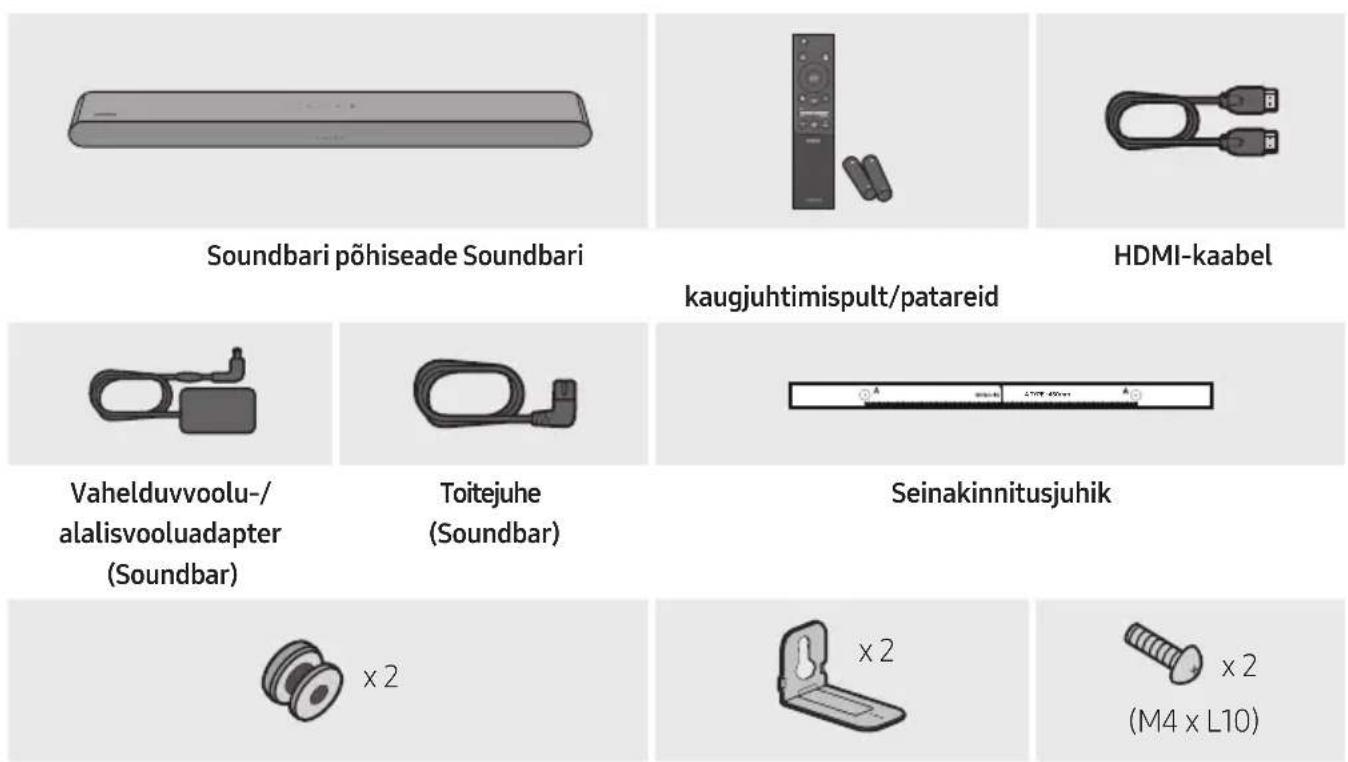

01 KOMPONENTIDE KONTROLLIMINE

Hoidikkruvi Seinakinnituskronstein Kruvi

• Teavet toiteallika ja voolutarbe kohta leiate tootel paiknevalt sildilt. (Silt: Soundbari põhiseadme põhjal)
• Lisakomponentide või valikuliste kaablite ostmiseks võtke ühendust Samsungi teeninduskeskuse või Samsungi klienditeenindusega.
• Lisateabe saamiseks seinakinnituse kohta vt lk 34.
• Kujundust, tehnilisi andmeid ja rakenduste kuva võidakse ette teatamata muuta.
• Tarvikute valik võib veidi erineda ülaltoodud joonistest.

02 TOOTE ÜLEVAADE

Soundbari esipaneel / ülemine paneel

1	LED-näidik	LED-näidik vilgub, põleb või muudab värvi vastavalt Soundbari režimile või olekule. LED-näidiku värv ja põlevate tulede arv tãhistavad aktiivset režimi, nagu on kirjeldatud allpool.
		W Valge LED	W Valge LED	M Mitmevärviline LED	W Valge LED	W Valge LED
		·Mitmevärviline LED lõlittub olenevalt režimist või olekust värvide Valge, Tsüaansiniselt, Roheline, Punane ja Sinine vahel.
2	Nupp Mitu funktsioni	·Vajutage ooterežiimis Soundbari sisselulitamiseks nuppu (Mitu funktsioni). ·Vajutage režiimi muutmiseks nuppu (Mitu funktsioni). Iga kord, kui muudate režimi, sõttib LED-näidik valgelt ja seejärel kustub.
		LED-näidik	Põleb valgelt→kustub Põleb valgelt→kustub

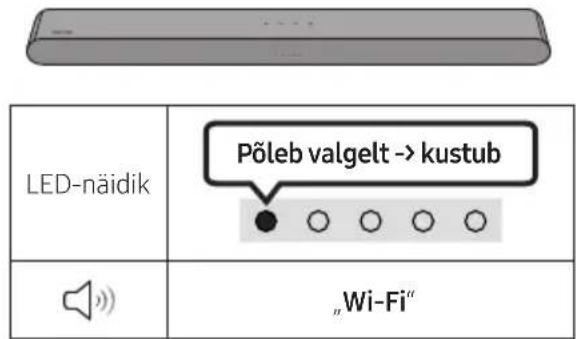

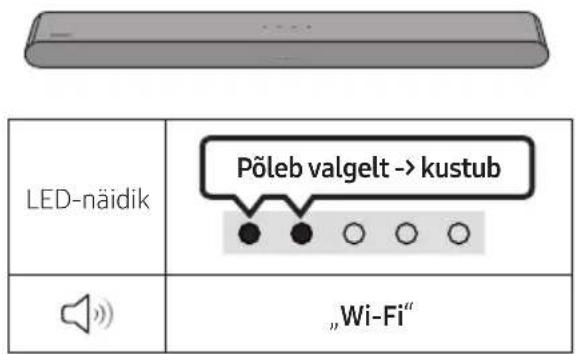

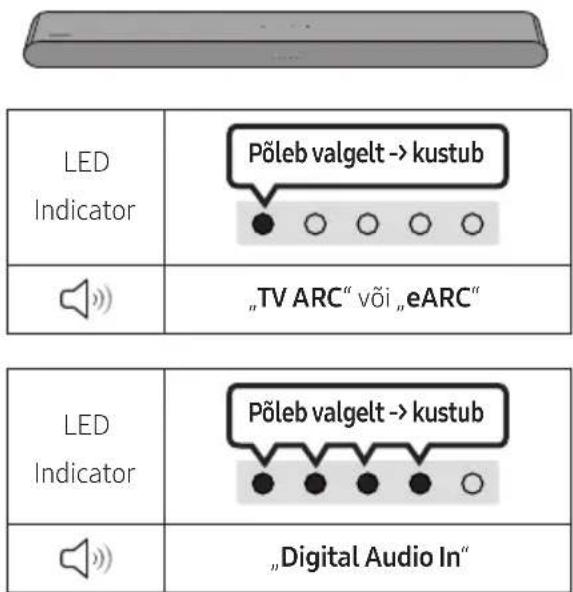

			"TV ARC" või „eARC"		"Wi-Fi"
		LED-näidik	Põleb valgelt→kustub Põleb valgelt→kustub
			"Bluetooth", Digital Audio In"
3	Nupp Helitugevus	Vajutage helitugevuse reguleerimiseks nuppu + (Hemitugevus).
4	Nupp Mikrofon sisse/välja	Vajutage mikrofonis sisse- või väljalūlitamiseks nuppu (Mikrofon sisse/välja). Kui mikrofon on välja lūlitatud, sūtib punane LED-näidik.
		LED-näidik	Põleb punaselt	O O O O O
			"Mic Off"	"Mic On"

Kui ühendate vahelduvvoolu toitejuhtme, hakkab toitenupp tööle 4 kuni 6 sekundi jooksul. - Kui lülitate seadme sisse, tekib enne heli kõlamist 4 kuni 5 sekundi pikkune viivitus. - Kui kuulete heli nii telerist kui ka Soundbarist, avage teleri heli menüü Seaded ja seadke teleri kõlar valikule Väliskõlar. - Helitagasiside sisse- ja väljalülitamiseks saate kasutada rakendust SmartThings. Rakenduse SmartThings kasutamise kohta leiate teavet jaotisest „2. meetod. Wi-Fi (juhtmevaba võrgu) kaudu ühendamine".

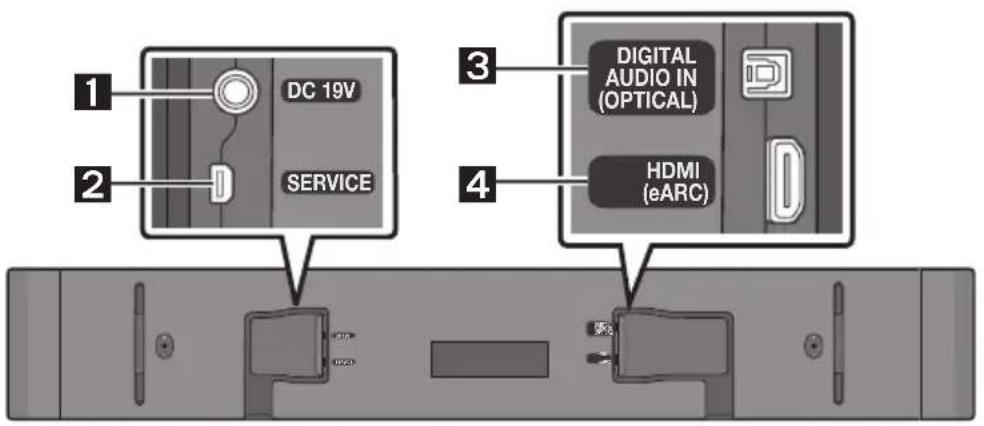

Soundbari alumine paneel

1	DC 19V (Toitesisend) Vahelduv-/alalisvooluadapteriga ühendamiseks. (Vt lk 15)

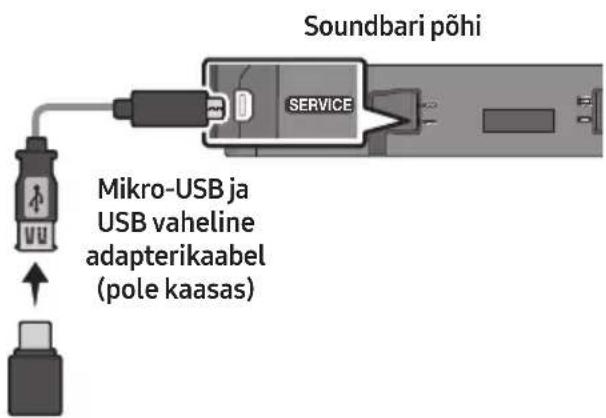

2	SERVICE Toote tarkvara uuendamiseks ühendage USB-mäluseade.
3	DIGITAL AUDIO IN (OPTICAL) Välisseadme digitaalse (optimise) väljundiga ühendamiseks. (Vt lk 26)
4	HDMI (eARC) Teleri HDMI (eARC)-pesaga ühendamiseks. (Vt lk 16)

• Kui eemaldate vahelduvvoolu-/alalisvooluadapteri toitekaabli seinakontaktist, tõmmake pistikust. Ärge tõmmake juhtmest.
• Ärge ühendage seda seadet ega muid osi vahelduvvoolu pistikupessa enne, kui kõigi osade vahelised ühendused on tehtud.

03 KAUGJUHTIMISPULDI KASUTAMINE

Patareide sisestamine enne kaugjuhtimispuldi kasutamist (2 AAA-patareid)

Lükake tagumist katet noole suunas, kuni see on täielikult eemaldatud. Sisestage 2 AAA-tüüpi patareid (1,5 V) õige polaarsusega. Lükake tagumine kate omale kohale tagasi.

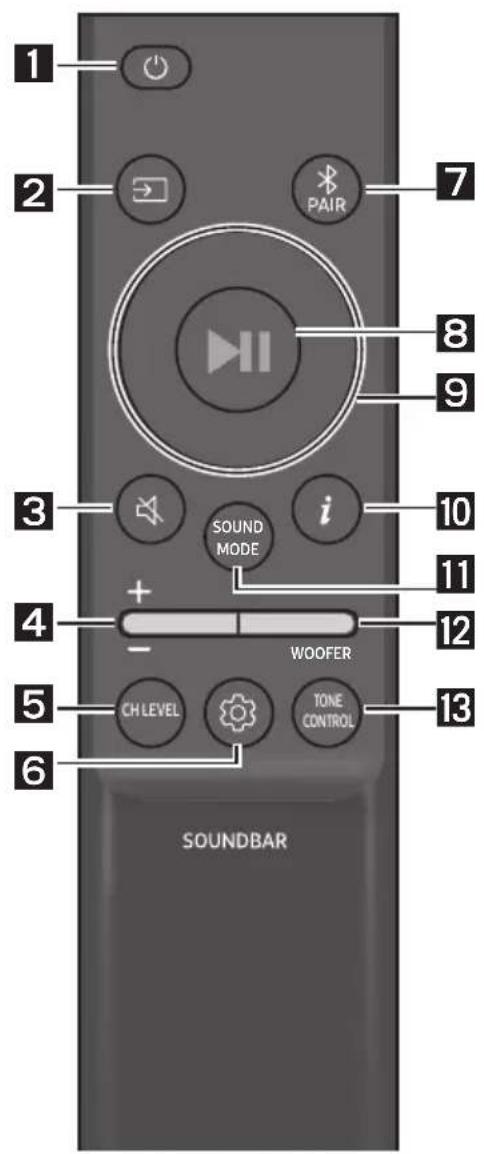

Kuidas kaugjuhtimispulti kasutada?

1	Toide Heliriba sisse- jawäjalūltamiseks.

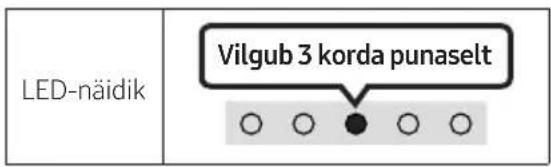

	LED- näidik	Vilgub 1 kord tsüaansiniselt Sees	Vilgub 3 korda punaselt Väljas
	• Auto Power Down funktssoon Seade lülitub automaatsettwäla järgmistes olukordades. - Režiimis „TV ARC“ või „eARC“ / „Wi-Fi“ / „Bluetooth“ / „Digital Audio In“, kui 18 minuti jooksul puudub helisignaal.
2	→ (Allikas) Vajutage heliribaga ühendatud allika valimiseks. • Heli tagasiside Sees/Väljas Saate heli tagasiside sisse või vãja lülitada. Kui Soundbar onwäla lülitatud (ooterežiim), vajutage ja hoidke kaugjuhtimispuldi nuppu→ (Allikas) 5 sekundit all.
	LED- näidik	Vilgub 1 kord tsüaansiniselt Sees	Vilgub 1 korda punaselt Väljas

3	(Vaigistamine) Vajutage heli vaigistamiseks nuppu (Vaigistamine). Vajutage uesti vaigistuse vãjalulitamiseks.
	LED- nãidik	Vilgub X korda
4	Helitugevus Liigutage seda nuppu üles vãi alla helitugevuse reguleerimiseks.
	LED- nãidik	Valge liigub 1 vãrpa paremale ●○○○○ Helitugevuse suurendamine	Valge liigub 1 vãrva vasakule ●○○○○ Helitugevuse vãhendamine
5	CH LEVEL Kui vajutate nuppu, saate reguleerida iga kõlari helitugevust.
	LED- nãidik	Vilgub1kordvalgelt ○○●○○
		"Centre Level" → "Side Level"
	- Kui tagakõlarid (määukse eraldi) on ühendatud, toetatakse sätet „Rear Level". Kasutage sätte „Rear Level" helitugevuse reguleerimiseks vahemikus -6 kuni +6 nappe Üles/Alla.
6	(Heli juhtimine) Kui vajutate nuppu, saate mära helifunktsiooni. Soovitud üksust saab kohandada nupuga Üles/Alla. Iga kord, kui režim muutub, vilgub mitmeväriline LED valgelt.
	LED- nãidik	Vilgub 1 kord valgelt ○○●○○
		"SpaceFit Sound" → "Active Voice Amplifier" → "Voice enhancement" → "Night mode" → "Sync" → "Virtual"
	- Vajutage nuppu (Heli juhtimine) ja hoidke seda umbes 5 sekundit all, et reguleerida iga sagedusriha heli. 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz ja 10 kHz on valitavad nuppudega Vasakule/paremale ning kõiki neist saab reguleerida vahemikus -6-+6, kasutades nuppe Üles/Alla. (Jälgige, et helirezimiiks oleks valitud „Standard“) - Kui tagakõlarid (määukse eraldi) on ühendatud, toetatakse sätteid „Sound Grouping" ja „Private Rear Sound". -Vt „Seadistamine" (Heli juhtimine)"lk 11.

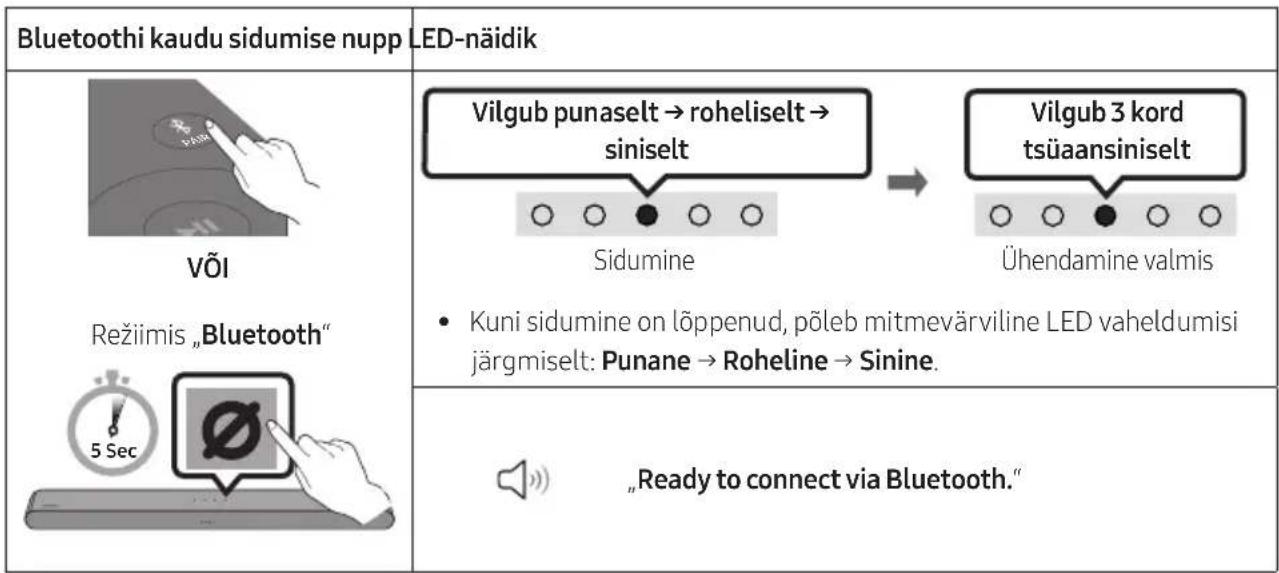

7		Bluetooth PAIR Saate lullitada Soundbari Bluetooth kaudu sidumise režimi. Kui vajutate seda nuppu, muutub LED-ekraan järgmiselt. • Kuni sidumine on loppenu, põleb mitmeväriline LED vaheldumisi järgmiselt: Punane → Roheline → Sinine.
		LED- näidik	Vilgub punaselt → rohelselt → siniselt Sidumine Vilgub 3 kord tsüaansiniselt Uhendamine valmis
			"Ready to connect via Bluetooth."
8		II (Esitamine/Peatamine) Saate selle nupuga muusika taasesituse peata dvi seda jätkata.
9		Üles/Alla/Vasakule/Paremale Vajutage nupul Üles/Alla/Vasakule/Paremale, et valida vöi seadistada funktsioone. • Muusika vahelejätmine Vajutage Paremale nuppu, et valida järgmine muusikafail. Vajutage Vasakule nuppu, et valida eelmine muusikafail. • ID SET Vajutage Üles ja hoidke seda 5 sekundit all, et lõpetada ID SET (kui loote ühendust juhtmocababa bassikolari viöjuuhtmavabade tagakolaritega).
10		i(Info) Käesoleva funktsioni kohta teabe saamiseks vajutage nuppu. (Vt lk 15.) Kui see on ühendatud Dolby Atmos®-iga, vilgub LED-indikaator 3 korda tsüaansiniselt.
11		SOUND MODE Kui vajutate nuppu, saate valida soovitud helirežimi. Iga kord, kui režiim muutub, vilgub mitmeväriline LED valgelt.
		LED- näidik	Vilgub 1 kord valgelt ○○●○○
			"Adaptive Sound Analüusbisisuru reaalajas ja pakub automaatset optimaalseid helivalikuid, mis vötavad arvesse sisu eripāra. • DTS Virtual:X Iga sisu kaasahaarav 3D-heli. • Music Muudab muusikasisu heli loomulikumaks ja ruumitäittvamaks. • Game Pakub stereoskoopset heli, et saaksite mängimisel sukelduda otse märulisse. • Standard Väljastab originaalheli.
12		WOOFER (BASS) TASE Liigutage nuppu üles või alla bassikõlari (bassiheli) taseme reguleerimiseks väärtusele -12 või vahemikus -6 kuni +6. Bassikõlari (bassiheli) helitugevuse seadistamiseks tasemele 0 (vaiketase) vajutage nuppu.
13		TONE CONTROL Kui vajutate nuppu, saate reguleerida körgete helide või bassihelide helitugevust. Soovitud üksust saab kohandada nupuga Üles/Alla. (Funktsion on saadaval kõigis helirežiimides, v.a „Standard“.)
	LED- näidik	Vilgub 1 kord valgelt O O O O O
		"Treble" → "Bass"

Seadistamine (Beli juhtimine)

• SpaceFit Sound : see funktsioon analüüsib Soundbari mikrofoni abil kasutaja kuulamisruumi ja pakub ruumi jaoks optimaalset heli. (Vt „SpaceFit Sound kasutamine" lk 25.) Active Voice Amplifier: Analüüsib välist müra reaalajas Soundbari mängimise ajal, nii et hääl oleks alati selgelt kuulda.

Analüüsi ajal andmeid ei salvestata.

Voice enhancement muudab filmides ja telesaadetes räägitava dialoogi kuulmise lihtsamaks. Night mode on optimeeritud öiseks vaatamiseks, kusjuures sätted on reguleeritud nii, et helitugevus väheneb, kuid dialoog on selgelt kuuldav. - Sound Grouping: Soundbari põhiseade ja ruumihelikõlarid esitavad kogu heli ruumiheli asemel, muutes selle seadme heaks lahenduseks suure inimrühma jaoks, kes kuulab muusikat suures ruumis.

• See menüü aktiveeritakse algselt siis, kui ruumihelikõlarid ühendatakse, ja menüü jääb aktiivseks hoolimata ruumihelikõlarite ühendusest.
• Kui lubate selle režiimi, siis ei ole helirežiimide helides erinevusi.
• Heli ei kostu kõigist Soundbari põhiseadme kõlariseadmetest ja ruumihelikõlaritest, vaid ainult eelnevalt määratud seadmetest, mis võib mudeliti erineda.
• Private Rear Sound: selles režiimis kostub heli ainult ruumihelikõlaritest, et saaksite kuulata muude segajateta.
• Kui lubate selle režiimi, siis heli ei kostu Soundbari põhiseadmest ja bassikõlarist. Heli kostub ainult ruumihelikõlarite esikanalist.
• Kui lubate selle režiimi, siis ei ole helirežiimide helides erinevusi.
• Funktsioon lülitub välja, kui toide lülitatakse välja või ühendus ruumihelikõlaritega kaob.
• Menüü on aktiivne ainult siis, kui ruumiheli kõlarid on ühendatud.
• See režiim lülitatakse automaatselt välja ja seda ei saa kasutada, kui funktsioon Q-Symphony on sisse lülitatud.
• Kui teleri video ja Soundbari heli ei ole sünkroonis, valige heli juhtimisest suvand Sync ja seadke heliviivitus vahemikku 0–300 ms, kasutades nuppe Üles/Alla.
• Suvandit Sync toetatakse ainult teatud funktsioonide puhul.
• Funktsiooni Virtual saab sisse ja välja lülitada, kasutades nuppe Üles/Alla.

Peidetud nuppude (nupud, millel on rohkem kui üks funktsioon) kasutamine

Varjatud nupp		Viiteleht
Kaugjuhtimispuldi nupp Funktsoon
WOOFER (Üles)	Teleri kaugjuhtimispuldiga Sees/Väljas (ooterežiim)	Lk 14
Üles ID SET Lk 10
(Heli juhtimine)	7 ribaga EQ Lk 9
(Allikas)	Heli tagasiside Sees/Väljas (ooterežiim)	Lk 8

Heliväljundi andmed erinevate heliefektirežiimide puhul

Efekt Sisend		Väljund
		Ainult bassikõlariga	Bassikõlari ja juhtmevaba tagakõlarikomplektiga
Adaptive Sound	2.0 kanalit 5.1 kanalit	7.1 kanalit
	5.1 kanalit 5.1 kanalit	7.1 kanalit
	Dolby Atmos® 5.1 kanalit	7.1 kanalit
DTS Virtual:X	2.0 kanalit 5.1 kanalit	7.1 kanalit
	5.1 kanalit 5.1 kanalit	7.1 kanalit
	Dolby Atmos® 5.1 kanalit	7.1 kanalit
Music	2.0 kanalit 5.1 kanalit	7.1 kanalit
	5.1 kanalit 5.1 kanalit	7.1 kanalit
	Dolby Atmos® 5.1 kanalit	7.1 kanalit
Game	2.0 kanalit 5.1 kanalit	7.1 kanalit
	5.1 kanalit 5.1 kanalit	7.1 kanalit
	Dolby Atmos® 5.1 kanalit	7.1 kanalit
Standard	2.0 kanalit 2.1 kanalit	7.1 kanalit
	5.1 kanalit 5.1 kanalit	7.1 kanalit
	Dolby Atmos® 5.1 kanalit	7.1 kanalit

• Samsungi juhtmevaba tagakõlarikomplekti ja bassikõlari saab osta eraldi. Komplekti või bassikõlari ostmiseks võtke ühendust müüjaga, kellelt ostsite Soundbari.
• Kui sisendallikas on Dolby Atmos®, pakub ainult bassikõlariga seadistus 5.1 kanaliga heli, samas kui bassikõlari ja juhtmevaba tagakõlarikomplektiga seadistus pakub 7.1 kanaliga heli.

Soundbari helitugevuse reguleerimine teleri kaugjuhtimispuldiga

Soundbari helitugevuse reguleerimine teleri kaugjuhtimispuldiga.

• Seda funktsiooni saab kasutada ainult IR-kaugjuhtimispultidega. Bluetooth-kaugjuhtimispulte (puldid, mis nõuavad sidumist) ei toetata.
• Selle funktsiooni kasutamiseks seadke teleri kõlar valikule Väline kõlar.
• Tootjad, kes seda funktsiooni toetavad: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA
• Lülitage Soundbar välja.
• Vajutage ja hoidke nuppu WOOFER 5 sekundit.

Iga kord, kui lükkate nupu WOOFER üles ja hoiate seda selles asendis 5 sekundit, vahetub režiim järgmiselt: "Off-TV Remote" (vaikerežiim), "Samsung-TV Remote", "All-TV Remote".

Iga kord, kui režiim vahetub, muutub ka LED-näidiku olek, nagu allpool näidatud.

Kaugjuhtimispuldi nupp LED-näidik Olek
5 Sec	Vilgub 1 kord punaselt Off-TV Remote"(vaikerežiim)	Teleri kaugjuhtimispuldi keelamine.
5 Sec	Vilgub 1 kord tsüaansiniselt Samsung-TV Remote"	Samsung teleri IR-kaugjuhtimispuldi lubamine.
5 Sec	Vilgub 1 kord siniselt "All-TV Remote"	Kolmanda poole IR-kaugjuhtimispuldi lubamine.

04 SOUNDBARI ÜHENDAMINE

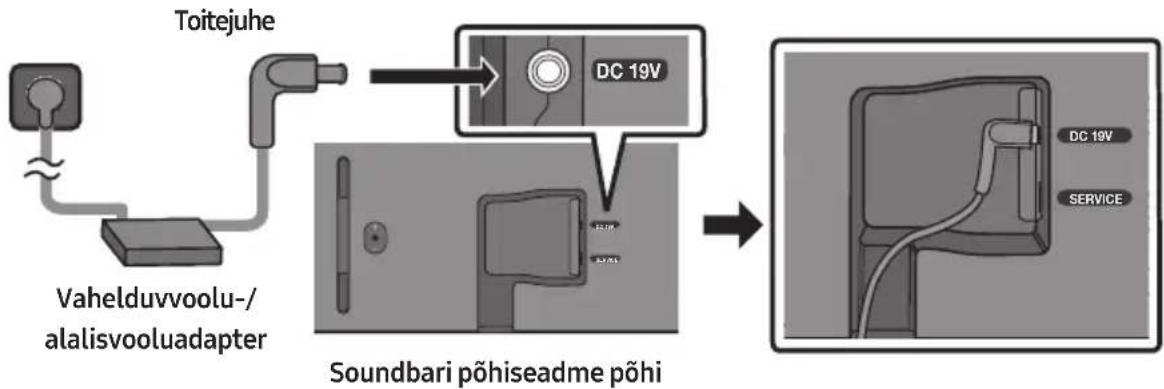

Elektritoite ühendamine

Kasutage toitekomponente, et ühendada Soundbar pistikupesaga järgmises järjestuses.

• Lisateavet nõutud elektritoite ja voolutarbe kohta leiate tootel olevalt sildilt. (Silt: Soundbari põhiseadme põhjal)
• Esmalt ühendage toitekaabel vahelduvvoolu-/alalisvooluadapteriga. Ühendage vahelduvvoolu-/alalisvooluadapter (koos toitekaabliga) Soundbariga.
• Ühendage toitejuhe pistikupessa.

MÄRKUSED

• Kui lahutate toitejuhtme, kui toode on sisse lülitatud, ja ühendate selle uuesti, lülitub Soundbar automaatselt sisse. Veenduge, et vahelduvvoolu-/alalisvooluadapter oleks kindlalt laual või põrandal. Kui panete adapteri nii, et see on rippuvas asendis, vahelduvvoolu-/alalisvooluadapteri sisend ülespoole, võivad adapterisse sattuda vesi või muud võõrkehad ja põhjustada adapteri talitlushäireid.

Juhtmevaba tagakõlarikomplekti ja bassikõlari ühendamine Soundbariga

Minge üle tõelisele juhtmevabale ruumilisele helile, ühendades Samsungi juhtmevaba tagakõlarikomplekti (SWA-9200S, müügil eraldi) ja juhtmevaba bassikõlari (SWA-W510, müügil eraldi) Soundbariga.

Ühenduste kohta leiate üksikasjalikku teavet Samsungi juhtmevaba tagakõlarikomplekti ja juhtmevaba bassikõlari kasutusjuhendist.

05 TELERIGA ÜHENDAMINE

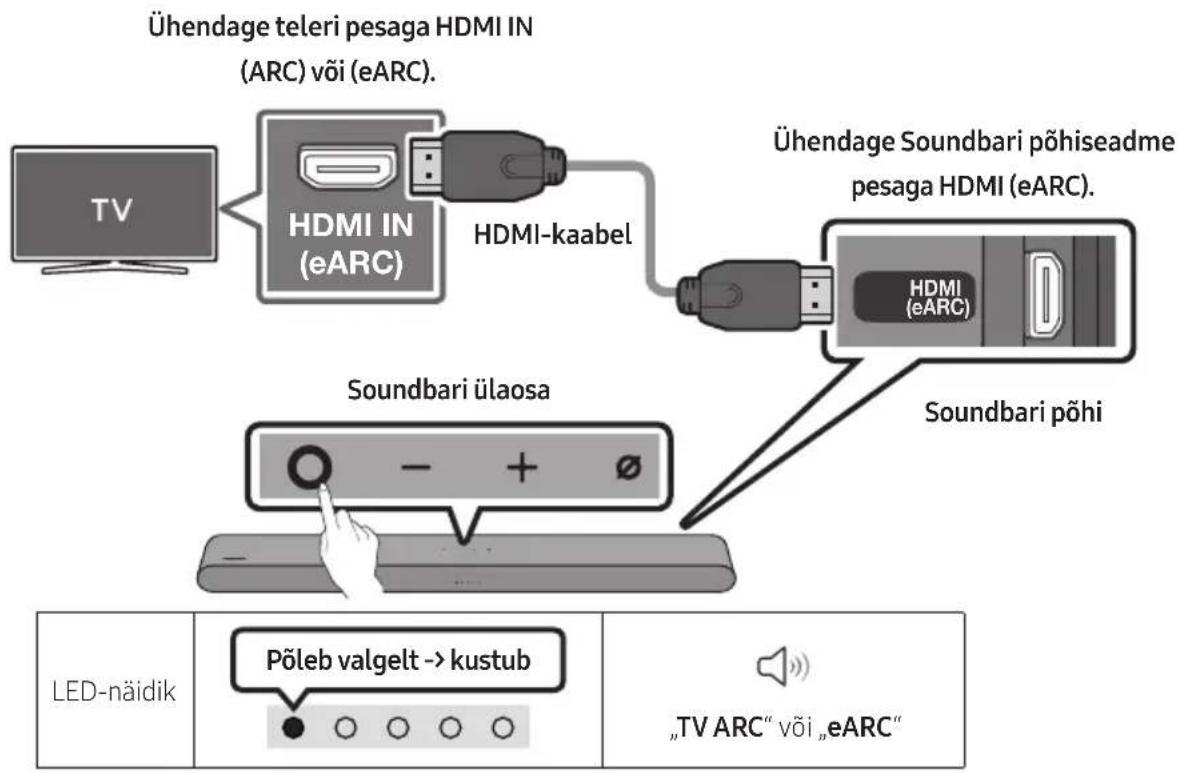

HDMI ARC-i (helitagastuskanal) toega teleri ühendamine

ETTEVAATUST!

• Kui ühendatud on nii HDMI-kaabel kui ka optiline kaabel, võetakse esimesena vastu HDMI-signaali.
• Teleri ja Soundbari ühendamiseks HDMI-kaabliga ühendage kindlasti tähisega „ARC" pesad. Vastasel juhul ei pruugita teleri heli väljastada.
• Soovituslik kaabel on HDMI-kaabel, mille on sertifitseerinud HDMI.org.

1. Kui Soundbar ja teler on välja lülitatud, ühendage HDMI-kaabel, nagu on näidatud joonisel.
2. Lülitage Soundbar ja teler sisse.
3. Teleri heli väljastatakse Soundbarist.
4. Kui teleri heli ei väljastata, vajutage Soundbari peal nuppu (Mitu funktsiooni) või kaugjuhtimispuldi nuppu (Allikas), et valida režiim „TV ARC“ või „eARC“.
5. eARC-i abil ühenduse loomiseks peab funktsioon eARC olema TV menüüs sisse lülitatud. Lisateavet seadistamise kohta vaadake TV kasutusjuhendist. (Nt Samsungi teler: Avaleht (M) → Menüü → Seaded (Heli → Täpsemad seaded → HDMI-eARC režiim (Automaatne))
6. Kui heli ei väljastata, kontrollige HDMI-kaabli ühendust uuesti.
7. Kasutage Soundbari helitugevuse muutmiseks teleri kaugjuhtimispuldi helitugevuse nuppe.

MÄRKUSED

• Kui ühendate HDMI ARC-i (helitagastuskanal) toetava teleri Soundbariga HDMI-kaabli kaudu, saate edastada digitaalseid video- ja heliandmeid ilma eraldi optilist kaablit ühendamata.
• Soovitame võimalusel kasutada südamikuta HDMI-kaablit. Kui kasutate südamikuga HDMI-kaablit, valige kaabel, mille läbimõõt on vähem kui 14 mm. See funktsioon ei ole saadaval, kui HDMI-kaabel ei toeta ARC-i.
• Kui edastuse heli on kodeeritud Dolby Digitaliga ja teleri „Digitaalväljundheli vorming“ on valitud PCM, soovitame valida sätteks Dolby Digital. Teleri sätte muutmisel on helikvaliteet parem. („Dolby Digital“ ja „PCM“ võivad olla olenevalt teleri tootjast teleri menüüs teistmoodi nimetatud.)

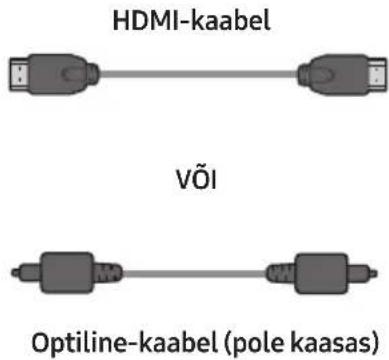

Ühendamine, kasutades optilist kaablit

Ühendamiseelne kontroll-loend

• Kui ühendatud on nii HDMI-kaabel kui ka optiline kaabel, võetakse esimesena vastu HDMI-signaali.
• Kui kasutate optilist kaablit ja pesadel on katted, siis eemaldage need.

1. Kui teler ja Soundbar on välja lülitatud, ühendage Soundbari pesa DIGITAL AUDIO IN (OPTICAL) ja teleri väljundpesa OPTICAL optilise kaabliga (pole kaasas), nagu on näidatud joonisel.
2. Lülitage Soundbar ja teler sisse.
3. Vajutage Soundbari peal nuppu (Mitu funktsiooni) või kaugjuhtimispuldil nuppu (Allikas) ja seejärel valige režiimiks „Digital Audio In". Seejärel kõlab „Digital Audio In".
4. Teleri heli väljastatakse Soundbarist.

Bluetoothi kaudu ühendamine

Kui Samsungi teler ühendatakse Bluetooth kaudu, on võimalik kuulda stereoheli ilma kaableid kasutamata.

• Korraga saab ühendada ainult ühe Samsungi teleri.
• Ühendada saab Bluetooth toetava Samsungi teleri. Kontrollige teleri tehnilisi andmeid.

Esmane ühendus

1.

Bluetooth kaudu sidumise nupp	LED-näidik
VõI Režiimis „Bluetooth“	Vilgub punaselt → roh Eliselt → siniselt Sidumine → Ühendamine valmis · Kuni sidumine on Löppenud, põleb mitmevärviline LED vaheldumisi järgmiselt: Punane → Roheline → Sinine.
5 Sec	Ready to connect via Bluetooth."

1. Valige Samsungi teleris Bluetooth-režiim.

(Nt Avaleht (n) → Menüü → Seaded (o) → Kõik seaded (o) → Heli → Heliväljund → Bluetooth-kõlarite loend → S-Series Soundbar (Bluetooth))

1. Valige teleris kuvatavast loendist „S-Series Soundbar".

Saadaoleva Soundbari juures on teleri Bluetooth-seadmete loendis sõnum „Vaja on siduda" või „Seotud". Samsungi teleri Soundbariga ühendamiseks valige sõnum ja seejärel looge ühendus.

1. Nüüd kuulete Samsungi teleri heli Soundbarist.
2. Kui Soundbaril ja Samsungi teleril on omavaheline ühenduslogi, ühendatakse Soundbar automaatselt, kui teleri režiimiks valitakse „Bluetooth".

Kui seadme ühendamine ebaõnnestub

• Kui teil on Samsungi teleri kõlarite loendis olemasolev Soundbar (nt S-seeria Soundbar), siis kustutage see.
• Seejärel korrake samme 1–3.

Soundbari ja Samsungi teleri ühenduse katkestamine

Vajutage Soundbari peal nuppu (Mitu funktsiooni) või kaugjuhtimispuldil nuppu (Allikas), et valida mõni muu režiim kui „Bluetooth".

• Ühenduse katkestamiseks kulub aega, kuna Samsungi teler peab Soundbarilt vastuse saama. (Vajalik aeg võib olenevalt Samsungi teleri mudelist erineda.)

Märkused Bluetooth-ühenduse kohta

• Bluetoothi kaudu ühendamiseks peab uus seade olema ühe meetri raadiuses.
• Kui teil küsitakse Bluetooth-seadme ühendamisel PIN-koodi, sisestage <0000>. Soundbar lülitub automaatselt välja pärast 18 minutit ooterežiimis. Soundbar ei pruugi sooritada Bluetoothi otsingut või ühendust õigesti järgmistel tingimustel: - Kui elektrooniline seade või elektriseade põhjustab juhtmevaba ühenduse häireid Soundbari ümber.
• Soundbariga on samal ajal ühendatud mitu Bluetooth-seadet.
• Bluetooth-seade on välja lülitatud, ei ole paigas või ei tööta õigesti.
• Elektroonilised seadmed võivad põhjustada raadiohäireid. Seadmeid, mis tekitavad elektromagnetilisi laineid (nt mikrolaineahjud, juhtmevabad LAN-seadmed jne), tuleb Soundbari põhiseadmest eemal hoida.
• Ettevaatust! Soundbar taaskäivitub automaatselt, kui lülitate Bluetoothi sisse/välja.
• Bluetooth-pordi inaktiveerimise meetod: Bluetoothi sisse-/väljalülitamiseks vajutage Soundbari kaugjuhtimispuldil 30 sekundit nuppu TONE CONTROL.

Wi-Fi teel ühenduse loomine

Ühendamiseelne kontroll-loend

• Wi-Fi ühendus on saadaval ainult Samsung TV korral.
• Kontrollige, kas juhtmeta ruuter (Wi-Fi) on sisse lülitatud ja kas teler on ruuteriga ühendatud.
• Teler ja Soundbar peavad olema ühendatud sama juhtmeta võrguga (Wi-Fi).
• Kui juhtmeta ruuter (Wi-Fi) kasutab DFS-kanalit, ei saa te teleri ja Soundbari vahel Wi-Fi-ühendust luua. Üksikasjalikumat teavet küsige oma Interneti-teenuse pakkujalt. Kuna menüüd erinevad olenevalt tootmisaastast, vt oma teleri kasutusjuhendit.
• Teleri ja Soundbari Wi-Fi teel ühendamiseks ühendage juhtmeta ruuteriga esmalt Soundbar. Wi-Fi-ühenduse loomise üksikasju vt lk 30.
• Lisateavet Soundbari Wi-Fi-võrguga ühendamise kohta vt lk 30, „2. meetod. Wi-Fi (juhtmevaba võrgu) kaudu ühendamine".
• Seadke teleri menüüs Audio (Heli) sisendallikaks Soundbar.
• Alates aastast 2017 välja antud Samsung TV-d

Avaleht → Menüü → Seaded → Kõik seaded → Heli → Helivaljund → S-Series Soundbar (Wi-Fi)

MÄRKUS

• Ettevaatust! Soundbar taaskäivitub automaatselt, kui lülitate Wi-Fi sisse/välja.
• Wi-Fi pordi inaktiveerimise meetod: Wi-Fi sisse-/väljalülitamiseks vajutage Soundbari kaugjuhtimispuldil 30 sekundit nuppu CH LEVEL.

Ühendamine teleriga, mis toetab Dolby Atmos®-i

Ühendamiseelne kontroll-loend

• Dolby Atmos®-i toetatakse režiimis „TV ARC" või „eARC" või „Wi-Fi". Veenduge, et sisu toetaks Dolby Atmos®-i.

1. Kui Soundbar ja teler on välja lülitatud, ühendage HDMI-kaabel, nagu on näidatud joonisel.
2. Lülitage Soundbar ja teler sisse.
3. Teleri heli väljastatakse Soundbarist.

1. Ühendage Soundbar ja teler samasse traadita võrku (Wi-Fi).
2. Teleri heli väljastamiseks valige Soundbar.
3. Teleri heli väljastatakse Soundbarist.

MÄRKUSED

• Funktsiooni Dolby Atmos® konfigureerimine BD-mängijas või muus teleriga ühendatud seadmes.

Avage oma BD-mängija või muu seadme seadete menüüs heliväljundi valikud ja veenduge, et Bitstreami jaoks oleks valitud „No Encoding". Näiteks Samsungi BD-mängijal valige Peamenüü → Heli → Digitaalne väljund ja seejärel valige Bitivoog (töötlemata).

See funktsioon on saadaval mõne Samsungi telerite ja mõne Soundbari mudeli puhul.

Funktsiooni Q-Symphony kasutamine

• Kui Soundbar ühendatakse Samsungi teleriga, mis toetab Q-Symphony funktsiooni, saate heli esitada samaaegselt Soundbari ja teleri kaudu. Kui kasutate funktsiooni Q-Symphony, võimaldab teleril esitatav ruumiline heli nautida rikkalikumat, kolmemõõtmelisemat ruumilise heli efekti.
• Kui Soundbar on ühendatud, kuvatakse teleri ekraanile menüü „Q-Symphony". Seaded (→Kõik seaded (→ Heli → Heliväljund
• Teleri menüü näide: Q-Symphony

MÄRKUSED

• See funktsioon töötab teleri toetatud kodeki alusel.
• See funktsioon on toetatud ainult juhul, kui ühendatud on HDMI-kaabel, optiline kaabel (pole kaasas) või Wi-Fi.
• Kuvatav teade võib teleri mudeliti erineda.
• Veenduge, et teler ja Soundbar oleksid ühendatud samale juhtmevabale ruuterile või sagedusele. See funktsioon on saadaval mõne Samsungi teleri ja mõne Soundbari mudeli puhul.

SpaceFit Soundi kasutamine

Pakub optimeeritud helikvaliteeti, analüüsides kuulamisruume.

1. meetod: Soundbari kaudu ühenduse loomine

Funktsiooni lubamiseks lülitage Soundbari kaugjuhtimispuldil sisse režiim SpaceFit Sound.

(Heli juhtimine) → "SpaceFit Sound Off" → (Üles) → "SpaceFit Sound On"

See on saadaval kõigis helirežiimides.

2. meetod: Teleri kaudu ühenduse loomine

Funktsiooni lubamiseks lülitage Samsungi teleri menüüs sisse režiim Kohanduv heli+.

(Avaleht (O) → Menüü → Seaded (O) → Kõik seaded (O) → Üldine → Intelligente režiimi seaded → Kohanduv heli+)

• Soundbari helirežiim muutub automaatselt režiimiks Kohanduv heli+, kui lülitate teleris sisse režiimi Kohanduv heli+.

MÄRKUS

• See funktsioon töötab, kui Soundbar on ühendatud mõne Samsungi teleriga.

06 VÄLISSEADME ÜHENDAMINE

Ühendamine, kasutades optilist kaablit

1. Kui välisseade ja Soundbar on välja lülitatud, ühendage Soundbari pesa DIGITAL AUDIO IN (OPTICAL) ja välisseadme väljundpesa OPTICAL optilise kaabliga (pole kaasas), nagu on näidatud joonisel.
2. Lülitage Soundbar ja välisseade sisse.
3. Vajutage Soundbari peal nuppu (Mitu funktsiooni) või kaugjuhtimispuldil nuppu (Allikas) ja seejärel valige režiimiks „Digital Audio In". Seejärel kõlab „Digital Audio In".
4. Välisseadme heli väljastatakse Soundbarist.

07 MOBIILSEADME ÜHENDAMINE

1. meetod: Bluetoothi kaudu ühendamine

Kui mobiilseade ühendatakse Bluetoothi kaudu, on võimalik kuulda stereoheli ilma kaableid kasutamata.

• Kui Soundbar on Bluetooth-seadmega ühendamisel välja lülitatud, siis see lülitub automaatselt sisse.

Esmane ühendus

• Uus Bluetooth-seade peab jääma ühendamisel ühe meetri raadiusse.

1.

1. Valige seadmes kuvatavast loendist „S-Series Soundbar".
2. Esitage Bluetoothi kaudu ühendatud seadmes olevaid muusikafaile Soundbariga.

Kui seadmega ühendamine nurjub

• Kui teil on mobiilsideseadme kolarite loendis olemasolev Soundbar (nt S-Series Soundbar), siis kustutage see.
• Korrake etappe 1 ja 2.

Märkused Bluetooth-ühenduse kohta

• Bluetooth kaudu ühendamiseks peab uus seade olema ühe meetri raadiuses.
• Kui teilt küsitakse Bluetooth-seadme ühendamisel PIN-koodi, sisestage <0000>. Soundbar lülitub automaatselt välja pärast 18 minutit valmis olekut. Soundbar ei pruugi sooritada Bluetooth otsingut või ühendust õigesti järgmistel tingimustel.
• Soundbari ümber on tugev elektriväli. Soundbariga on ühendatud samal ajal mitu Bluetooth-seadet.
• Bluetooth-seade on välja lülitatud, ei ole paigas või ei tööta õigesti.
• Elektroonilised seadmed võivad põhjustada raadiohäireid. Seadmeid, mis tekitavad elektromagnetilisi laineid (nt mikrolaineahjud, juhtmevabad LAN-seadmed jne), tuleb Soundbari põhiseadmest eemal hoida. Soundbar toetab SBC-andmeid (44,1 kHz, 48 kHz).
• Ühendage ainult Bluetooth-seadmega, mis toetab funktsiooni A2DP (AV). Soundbari ühendamisel Bluetooth-seadmega asetage need teineteisele võimalikult lähedale.
• Mida kaugemal on Soundbar ja Bluetooth-seade teineteisest, seda nõrgem on helikvaliteet. Bluetooth-ühendus võib katkeda, kui seadmed on leviulatusest väljas.
• Bluetooth-ühendus ei pruugi kehva vastuvõtuga piirkondades oodatud viisil toimida.
• Bluetooth-seadmel võib esineda müra või talitlushäireid järgmistes olukordades:
• kui keha puutub kokku Bluetooth-seadmel või Soundbaril oleva signaalivastuvõtjaga;
• nurkades või lähedalasuvate takistuste olemasolul (sein või eraldaja), kus võib esineda elektrilisi muutusi;
• muude samas sagedusvahemikus töötavate toodete põhjustatud raadiosidehäirete tõttu (meditsiiniseadmed, mikrolaineahjud ja juhtmevabad LAN-seadmed);
• takistused, nagu uksed ja seinad, võivad helikvaliteeti mõjutada, isegi kui seadmed asuvad leviulatuses.
• Pange tähele, et Soundbari ei saa Bluetooth-funktsiooni kasutamise ajal teiste Bluetooth-seadmetega siduda. See juhtmeta seade võib põhjustada töötamise ajal elektromagnetilisi häireid.

Bluetooth-seadme lahutamine Soundbari küljest

Bluetooth-seadme saab Soundbarist lahti ühendada. Juhiseid vt Bluetooth-seadme kasutusjuhendist.

• Ühendus Soundbariga katkestatakse.
• Kui Soundbar on ühendatud Bluetooth-seadmega, vilgub mitmevärviline LED-näidik Soundbaril „Punaselt" kolm korda.

Soundbari ja Bluetooth-seadme ühenduse katkestamine

Vajutage Soundbari peal nuppu (Mitu funktsiooni) või kaugjuhtimispuldil nuppu (Allikas), et valida mõni muu režiim kui „Bluetooth“.

• Ühenduse katkestamine võtab aega, kuna Bluetooth-seade peab saama Soundbarilt vastuse. (Lahtiühendamise aeg võib olla erinev olenevalt Bluetooth-seadmest.)

2. meetod: Wi-Fi (juhtmevaba võrgu) kaudu ühendamine

Soundbari juhtmevaba võrgu (Wi-Fi) kaudu mobiilseadmega ühendamiseks on vaja rakendust SmartThings.

Algne ühendus

1. Installige mobiilsideseadmesse (nutitelefoni või tahvelarvutisse) rakendus SmartThings ja käivitage see.
2. Järgige rakenduses ekraanisuuniseid Soundbari lisamiseks.
3. Mõnel mobiilsideseadmel ei pruugi automaatne hüpikaken (teine kuvatõmmis allpool) ilmuda. Kui hüpikaken ei ilmu, vajutage ekraanil Home nuppu „+“. Soundbar lisatakse rakendusse.
4. Allpool olev illustratsioon võib rakenduse versiooniti erineda.

Teie Wi-Fi-ühenduse muutmine

1. Käivitage mobiilsideseadmes (nutitelefonis või tahvelarvutis) rakendus SmartThings.
2. Kustutage rakenduses registreeritud Soundbar ja lisage see uuesti.

Rühmaesituse kasutamine

• Sellest funktsioonist kasu saamiseks lisage Soundbar SmartThings rakendusse.
• Selle lubamiseks ühendage vähemalt kaks heliseadet samasse Wi-Fi-võrku sagedusel 5 GHz.
• See on saadaval 2024. aastal või hiljem välja lastud Samsungi heliseadmete jaoks, mis toetavad Wi-Fi ühendust. See funktsioon ei toeta teleri heli.

Rühmaesituse konfigureerimine

1. Avage mobiilseadmes rakendus SmartThings.
2. Lisage Soundbar SmartThings rakendusse vastavalt juhistele jaotises „2. meetod. Wi-Fi (juhtmevaba võrgu) kaudu ühendamine" → „2. etapi jaotis (Seadme registreerimine)"
3. Puudutage Soundbari kaarti.
4. Vajutage mobiilseadmes heliseadme ikooni all nuppu Loo grupp.
5. Loo grupp nupp ilmub ainult juhul, kui Soundbar on Wi-Fi režiimis.
6. Kui Soundbar mängib teleri heli, katkeb grupi loomisel ühendus teleriga.
7. Rühmaesituse lubamine.
8. Valige loendist soovitud seade ja puudutage Rakenda.
9. Lisada saab maksimaalselt 4 seadet.
10. Rühmaesituse funktsiooni kasutades väljastatakse heli ainult hostseadme kaudu.
11. Kui hostseadmega ühendatud seade lülitub teisele allikale, kustutatakse seade rühmast automaatselt.
12. Kui hostseade on teleriga ühendatud, kustutatakse loodud rühm automaatselt.

Rühmaesituse keelamine

1. Puudutage heliseadme kaarti.
2. Vajutage mobiilseadmes heliseadme ikooni all nuppu Rühma muutmine.
3. Rühmaesituse keelamine.
4. Üksiku seadme keelamiseks tühjendage loendist seadme märge ja puudutage nuppu Rakenda.

Ühendamine Apple AirPlay kaudu

See funktsioon ei pruugi olla mõnedes riikides saadaval. Samsung Soundbar toetab AirPlay'd ja vajab operatsioonisüsteemi iOS 13.4 või uuemat versiooni. - AirPlay lubamiseks oma Soundbaris peate esmalt registreerima seadme rakenduses Samsung SmartThings, nõustudes rakenduse tingimustega. - Kontrollige, kas Soundbar on sisse lülitatud ja ühendatud Apple'i seadmega samasse Wi-Fi-võrku.

AirPlay aitab muusikat, netisaateid ja muud heli Apple'i seadmetest Samsungi Soundbari voogedastada.

Valige AirPlay-toega rakenduses või iPhone'i, iPadi või Maci juhtimiskeskuses. - Praeguse heli esitamiseks valige Soundbar saadaolevate seadmete loendist.

Tap Soundi kasutamine

Puudutage mobiilseadmega Soundbari, et esitada mobiilseadmest heli Soundbari kaudu.

• See funktsioon ei pruugi olenevalt mobiilseadmest toetatud olla.
• See funktsioon ühildub ainult Samsungi mobiilseadmetega, milles töötab Android 8.1 või uuem versioon.

1. Lülitage mobiilseadmes sisse funktsioon Tap Sound.
2. Lisateabe saamiseks funktsiooni sisselülitamise kohta vaadake allpool jaotist „Funktsiooni Tap Sound lubamine".
3. Puudutage mobiilseadmega Soundbari. Valige kuvatavas sõnumiaknas „Alusta kohe". Mobiilseadme ja Soundbari vahel luuakse Bluetooth-ühendus.
4. Esitage mobiilseadmest heli Soundbari kaudu.
5. See funktsioon ühendab mobiilseadme Bluetoothi kaudu Soundbariga, tuvastades vibratsiooni, mis tekib, kui seade puudutab Soundbari.
6. Ärge puudutage mobiilseadmega Soundbari teravaid nurki. See võib Soundbari või mobiilseadet kriimustada või kahjustada.
7. Soovitatav on katta mobiilseade ümbrisega. Puudutage õrnalt laia ala Soundbari ülaosal, kasutamata liigselt jõudu.
8. Selle funktsiooni kasutamiseks värskendage rakendus SmartThings uusimale versioonile. Funktsioon ei pruugi olenevalt rakenduse versioonist toetatud olla.

Funktsiooni Tap Sound lubamine

Kasutage rakendust SmartThings, et funktsioon Tap View, Tap Sound sisse lülitada.

1. Avage mobiilseadmes rakendus SmartThings.
2. Valige mobiilseadmes rakenduse SmartThings kuval (→).
3. Lülitage „Tap View, Tap Sound" sisse, et funktsioon toimiks, kui mobiilseade liigutatakse Soundbari lähedale.

MÄRKUSED

Kui mobiilseade on energiasäästurežiimis, siis funktsioon Tap Sound ei tööta. - Funktsioon Tap Sound ei pruugi töötada, kui Soundbari lähedal on näiteks elektriseadmeid, mis põhjustavad raadiohäireid. Veenduge, et raadiohäireid tekitada võivad seadmed oleksid Soundbarist piisavalt kaugel.

08 SEINAKINNITUSE PAIGALDAMINE

Ettevaatusabinõud paigaldamisel

Paigaldage ainult vertikaalsele seinale. - Ärge paigaldage seda kõrge temperatuuri või niiskustasemega kohta. - Kontrollige, kas sein on toote raskuse kandmiseks piisavalt tugev. Kui ei ole, siis tugevdage seina või valige muu paigalduskoht. - Ostke ja kasutage kinnituskruvisid või -ankruid, mis on mõeldud kasutamiseks teie seina materjaliga (kipsplaat, metallplaat, puitsein jne). Võimaluse korral kinnitage tugikruvid tüblitega. - Ostke seinakinnituse kruvid vastavalt selle seina tüübile ja paksusele, millele soovite Soundbari kinnitada.

• Läbimõõt: M5
• Pikkus: soovitatavalt vähemalt 35 mm.
• Enne Soundbari seinale paigaldamist ühendage selle kaablid välisseadmetega. Enne seadme paigaldamist veenduge, et see oleks välja lülitatud ja toiteallikast lahti ühendatud. Vastasel juhul võib see põhjustada elektrilöögi.

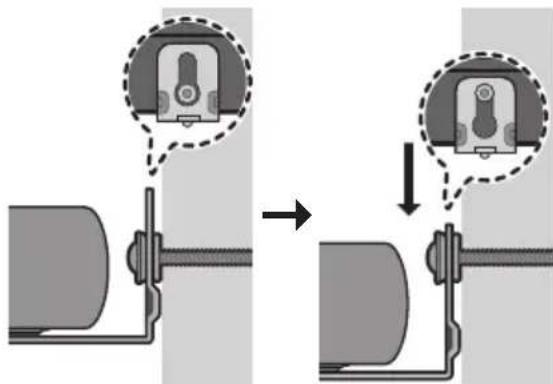

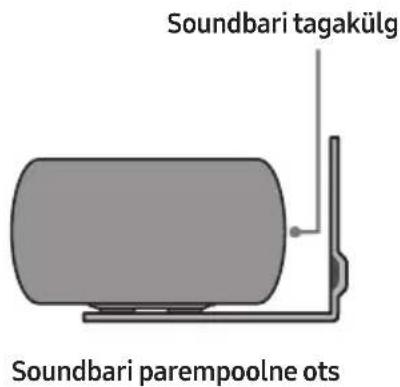

Seinakinnituse komponendid

Seinakinnitusjuhik

Hoidikkruvi Kruvi Seinakinnituskronstein

1. Asetage Seinakinnitusjuhik vastu seinapinda.
2. Seinakinnitusjuhik peab olema loodis.

Kui teler on seinale kinnitatud, paigaldage Soundbar vähemalt 5 cm telerist allapoole.

1. Joondage Seinakinnitusjuhiku keskjoon teleri keskjoonega (kui paigaldate Soundbari teleri alla) ja seejärel kinnitage Seinakinnitusjuhik teibiga seinale.

Kui te ei paigalda teleri alla, seadke Keskjoon paigalduskoha keskkohta.

1. Kasutage pliatsit, et märgistada augud ja eemaldage Seinakinnitusjuhik.

1. Kasutades sobiva suurusega puuri, puurige kummagi märgistuse kohale seina sisse auk.

Kui märgistused ei vasta tihvtide asendile, siis kinnitage enne tugikruvide sisestamist aukudesse kindlasti sobivad tüüblid. Tüüblite kasutamisel veenduge, et puuritavad augud oleksid kasutatavate tüüblite jaoks piisavalt suured.

1. Lükake kruvi (pole kaasas) LÄBI iga Hoidikkruvi ja seejärel keerake kõik kruvid kindlalt tugikruvi aukudesse.

1. Paigaldage 2 Seinakinnituskronsteini õiges suunas Soundbari põhjale, kasutades 2 Kruvi.

• Kokkupanekul veenduge, et Seinakinnituskronsteini riputusosad jääksid Soundbari taha.

• Tegelik toode võib mudelist olenevalt erineda eespool kuvatud pildist.
• Paigaldage Soundbar koos selle külge kinnitatud Seinakinnituskronsteiniga, riputades Seinakinnituskronsteini seinal olevatele Hoidikkruvidele.

1. Libistage Soundbari alla, nagu on allpool näidatud, nii et Seinakinnituskronsteinid toetuksid Hoidikkruvidele.
2. Sisestage hoidikkruvi

Seinakinnituskronstein laia (alumisse) ossa ja seejärel libistage

Seinakinnituskronstein allapoole, nii et seinakinnituskronstein toetuksid kindlalt hoidikkruvile.

09 SOUNDBARI PAIGALDAMINE TELERI ETTE

Joondage soundbari keskkoht teleri keskkohaga, nagu on näidatud joonisel.

Paigutage soundbar telerist vähemalt 3 cm kaugusele, et häletuvastuse kasutamisel ei tekiks häireid.

MÄRKUSED

Veenduge, et soundbar oleks paigutatud tasasele ja tugevale pinnale. Kui teleri ja soundbari vahel pole piisavalt ruumi, võib see põhjustada häletuvastuse ja akustikaga seotud probleeme.

10 TARKVARAVÄRSKENDUS

Automaatne värskendus

Kui soundbar on Internetiga ühendatud, värskendatakse tarkvara automaatselt isegi siis, kui soundbar on välja lülitatud.

• Automaatse värskendamise funktsiooni kasutamiseks peab soundbar olema Internetiga ühendatud.

Wi-Fi-ühendus soundbariga lõpetatakse, kui soundbari toitejuhe vooluvõrgust eemaldatakse või vool katkeb. Pärast toitekatkestust või toitejuhtme uuesti ühendamist lülitage soundbar sisse ja seejärel ühendage see uuesti Internetiga.

USB kaudu värskendamine

Samsung võib tulevikus pakkuda Soundbari süsteemile püsivara värskendusi.

Kui värskendus on saadaval, saate Soundbari värskendada, ühendades Soundbari pesaga

SERVICE USB-seadme, mis sisaldab püsivara värskendust.

1. Avage veebisait (www.samsung.com) ja otsige klienditoe menüüst mudeli nimi.
2. Lisateavet värskenduse kohta vaadake täiendusjuhendist.
3. Laadige alla täiendusfail (USB-le).
4. Pakkige fail lahti, luues sama nimega kausta.
5. Salvestage loodud kaust USB-seadmesse ja seejärel ühendage USB-seade Soundbariga.

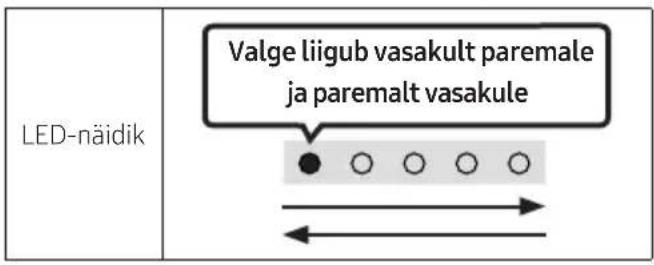

6. Lülitage Soundbar sisse. Seejärel värskendatakse toodet 3 minuti jooksul.

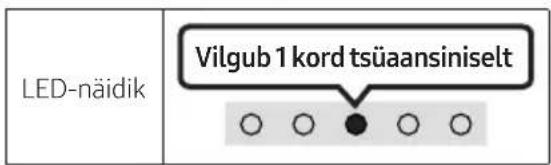

Värskendamise ajal ärge lülitage seadet välja ega eemaldage USB-seadet. Kui kollane LED-tuli põleb pärast tarkvaravärskenduse lõpulejõudmist, tähendab see seda, et lisaks on pooleli mõni muu värskendamine. Sel juhul lülitage toide välja või eemaldage USB-seade. Kui värskendamist ei toimu, ühendage Soundbari toitejuhe uuesti. Kui uusim versioon on installitud, siis värskendamist ei toimu. - Olenevalt USB-seadme tüübist ei pruugita värskendamist toetada. Kui värskendusfail pole saadaval

Kui värskendusfail on sama versiooni või eelmiste versioonide jaoks

Lähtestamine

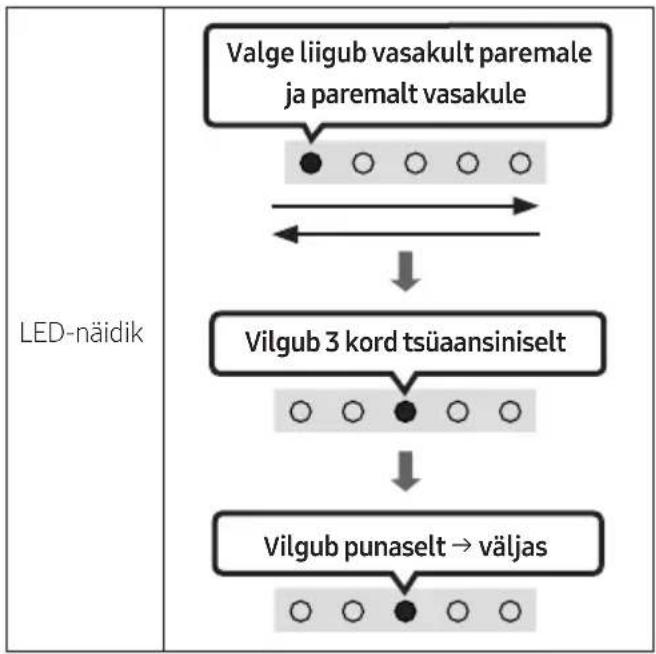

Kui Soundbar on sisse lülitatud, hoidke selle korpusel nuppe - + (Helitugevus) samal ajal vähemalt 5 sekundit vajutatuna. LED-ekraan muutub allpool näidatud viisil ja seejärel Soundbar lähtestatakse.

ETTEVAATUST!

Kõik Soundbari sätted lähtestatakse. Tehke seda toimingut ainult siis, kui lähtestamine on nõutav.

Turvavärskenduste teave

Turvavärskendused aitavad teie seadmeturvalisust tugevdada ja isiklikku teavet kaitsta. Turvavärskenduste kohta lisateabe saamiseks külastage lehte https://security.samsungtv.com.

• Veebileht toetab ainult valitud keeli.

11 TÕRKEOTSING

Enne abi otsimist kontrollige järgmist.

→ Kontrollige, kas Soundbari toitejuhe on korralikult pistikupesaga ühendatud.

Soundbar töötab korrapäratult.

→ Eemaldage toitejuhe ja ühendage see uuesti. → Taaskäivitage välisseade ja proovige uuesti. → Kui puudub signaal, lülitub Soundbar kindla aja möödudes automaatselt välja. Lülitage seade sisse. (Vt lk 8.)

Kaugjuhtimispult ei tööta.

→ Suunake kaugjuhtimispult otse Soundbarile. → Vahetage patareid.

Soundbar ei väljasta heli.

→ Soundbari helitugevus on liiga madal või see on vaigistatud. Reguleerige helitugevust. → Kui ühendatud on välisseade (digiboks, Bluetooth-seade, mobiilseade vms), reguleerige välisseadme helitugevust. → Teleri heli väljastamiseks valige Soundbar. (Samsung teler: Avaleht (⌂) → Menüü → Seaded (⚙) → Kõik seaded (⚙) → Heli → Heliväljund → valige Soundbar) → Kaabel ei pruugi olla Soundbariga korralikult ühendatud. Eemaldage kaabel ja ühendage uuesti. → Eemaldage toitejuhe täielikult, ühendage uuesti ja lülitage toide sisse.

→ Lähtestage toode ja proovige uuesti. (Vt lk 38.)

Kui teler ei ole ühendatud HDMI TO TV (eARC) kaudu.

→ Kontrollige, kas HDMI-kaabel on ühendatud korralikult pesaga eARC. (Vt lk 16) → Ühendamine ei pruugi olla võimalik ühendatud välisseadme (digiboks, mängukonsool vms) tõttu. Looge ühendus otse Soundbariga. → HDMI-CEC ei pruugi olla teleris aktiveeritud. Lülitage CEC teleri menüüsse. (Samsung teler: Avaleht (m) → Menüü → Seaded (o) → Kõik seaded (o) → Ühendus → Välisseadme haldur → Anynet+ (HDMI-CEC) POLEB)

Heli puudub, kui loote teleriga ühenduse režiimis HDMI (eARC).

→ Teie seade ei saa sisendsignaali esitada. Lülitage teleri heliväljund PCM-ile või Dolby Digitalile. (Samsungi teleri puhul: Avaleht (n) → Menüü → Seaded (Kõik seaded (0) → Heli → Täpsemad seaded → Digitaalväljundheli vorming)

Soundbar ei loo ühendust Bluetooth kaudu.

→ Uue seadme ühendamiseks lülitage Bluetooth kaudu sidumise režiimi. (Vajutage kaugjuhtimispuldil nuppu PAIR või hoidke nuppu (Mikrofon sisse/välja) korpusel vähemalt 5 sekundit vajutatuna.) → Kui Soundbar on ühendatud muu seadmega, siis eemaldage esmalt see seade, enne kui seadme vahetate. → Ühendage uuesti pärast seadmest Bluetooth-kõlarite loendi eemaldamist. (Samsung teler: Avaleht (n) → Menüü → Seaded (0) → Kõik seaded (e) → Heli → Heliväljund → Bluetooth Kõlarite loend) → Eemaldage toitepistik ja ühendage uuesti, seejärel proovige veel kord. → Lähtestage toode ja proovige uuesti. (Vt lk 38.)

Bluetooth kaudu ühendamisel heli kaob.

→ Mõned seadmed (nt mikrolaineahjud, juhtmevabad marsruuterid jms) võivad Soundbarile liiga lähedal asudes tekitada raadiohäireid. → Kui Bluetooth abil ühendatud seade viiakse Soundbarist liiga kaugele, võib heli katkeda. Liigutage seade Soundbarile lähemale. → Kui mõni teie kehaosa on kokkupuutes Bluetooth-transiiveriga või toode on paigaldatud metallesemele, võib heli katkeda. Kontrollige paigalduskeskkonda ja kasutustingimusi.

Wi-Fi-ga ei saa ühendust luua.

→ Kontrollige, kas juhtmevaba ruuter on sisse lülitatud. → Lülitage ruuter välja ja uuesti sisse, seejärel proovige veel kord. → Soundbar ei saa ühendust luua, kui juhtmevaba signaal on liiga nõrk. Proovige liigutada ruuterit Soundbarile lähemale või võimalusel kõrvaldada mis tahes takistused, mis jäävad Soundbari ja ruuteri vahele. → Uue juhtmevaba ruuteri korral peate kõlari võrguseaded uuesti konfigureerima. → Soundbar ei toeta Wi-Fi 6 ühendust.

Soundbar ei lülitu koos teleriga automaatselt sisse.

→ Kui lülitate Soundbari teleri vaatamise ajal välja, siis toite sünkroniseerimine teleriga keelatakse. Kõigepealt lülitage välja teler.

AVA funktsioon ei ole saadaval järgmistel juhtudel.

→ AVA funktsioon ei ole Q-Symphony funktsiooni kasutamise ajal saadaval. → AVA funktsioon ei ole saadaval, kui mikrofon on välja lülitatud.

Pärast teleri ja Soundbari ühendamist lülitasin sisse Soundbari režiimi. Telerist ei väljastatud heli.

→ Soundbari ühendamisel mobiilseadmega, kui Soundbar on teleriga ühendatud, väljastab Soundbar heli mobiilseadmest ja samas säilitab ühenduse teleriga. Seega ei edastata teleri heli kuskile. → Lahutage mobiilseade ja Soundbar väljastab jälle teleriheli.

AirPlay lubamiseks Soundbaris peate esmalt registreerima seadme rakenduses Samsung SmartThings, nõustudes rakenduse tingimustega. (Vt lk 32.) → AirPlay ei tööta, kui kustutate Soundbari rakendusest Samsung SmartThings. → Veenduge, et Soundbar ja Apple'i seade oleksid ühendatud samasse Wi-Fi-võrku. → Soundbar ühildub AirPlayga, mis on installitud seadmesse iOS 13.4 või uuemasse versiooni.

Rühmaesitus ei ole lubatud.

→ Kontrollige, kas heliseadmete mudelid on uuemad, mis on välja antud aastal 2024 või hiljem. → Kontrollige, kas hostseade on Wi-Fi võrgu allikana ühendatud. → Veenduge, et kõik heliseadmed oleksid ühendatud samasse Wi-Fi võrku sagedusel 5 GHz.

12 LITSENTS

Dolby

ATMOS

Avatud Lähtekoodi Litsentsi Teatis

Selles tootes kasutatud avatud lähtekoodi leiate aadressilt opensource.samsung.com (https://opensource.samsung.com).

TURINYS

01 Komponentu patikrinimas 4

02 Gaminio apžvalga 5
