BEDIENUNGSANLEITUNG HW-S60D SAMSUNG

Automatische update 37

USB-update 37

Reset 38

Afstandsbediening werkt nicht.

De Soundbar verschijnt nicht in AirPlay.

01 Überprüfen der Komponenten 4

02 Produktübersicht 5

Bedienfeld auf der Vorder-/Oberseite der Soundbar 5

Unteres Bedienfeld der Soundbar 7

03 Verwendung der Fernbedienung 8

Einlagen der Batterien vor der Verwendung der Fernbedienung (AAA-Batterien X 2) 8

So verwenden Sie die Fernbedienung 8

(Klangsteuerung) einstellen 11

Verwendend der verborgenen Tasten (Tasten mit mehr als einer Funktion) 12

Ausgabe-spezifikationen fur die entsprechenden sound-effekt-modi 13

Anpassender Soundbar-Lautstärke mit einer TV-Fernbedienung 14

04 Verbinden der Soundbar 15

Stromanschluss 15

Verbinden des Rücklautsprecherkits von Samsung und des Subwooferers mit der Soundbar 15

05 Verbindung mit einem TV-gerät 16

Anschließlich des Fernsehgeräts, welches HDMI ARC (Audio Return Channel) unterstützt 16

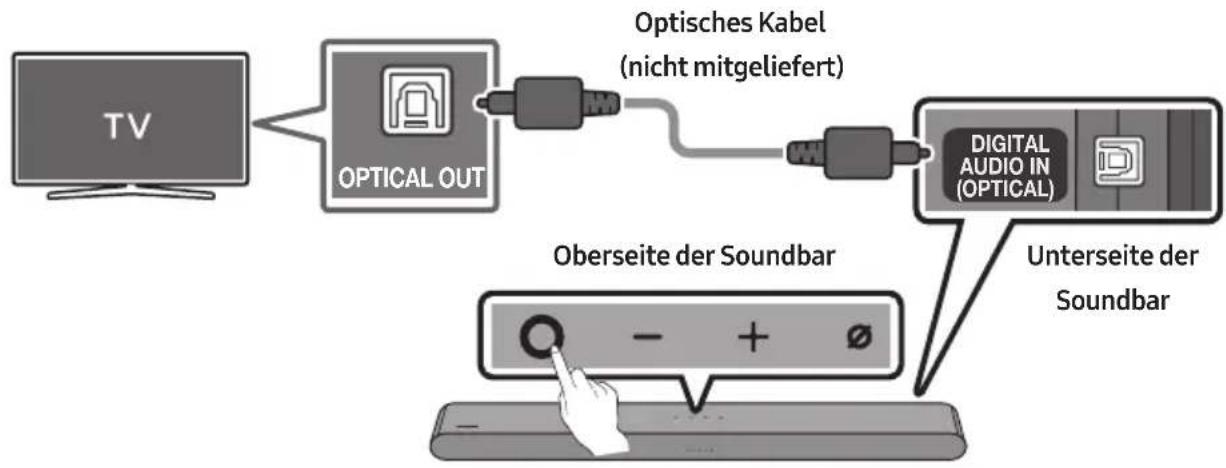

Verbindung mit einem optischen Kabel 18

Verbindung per Bluetooth 19

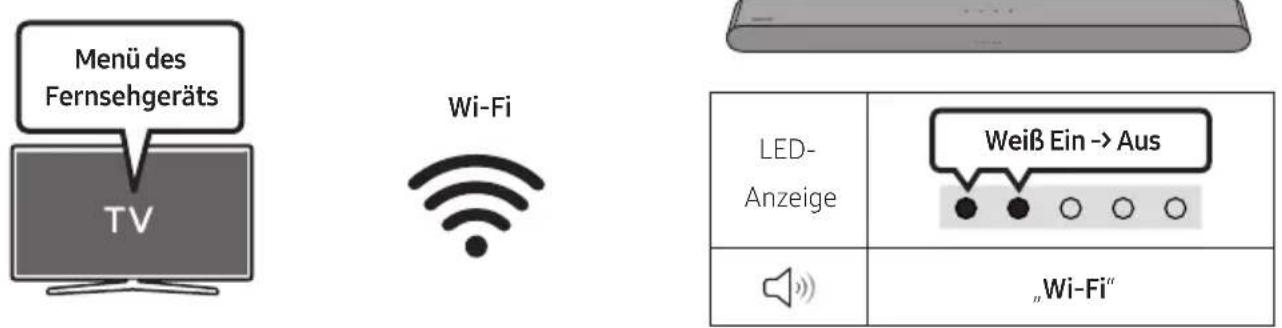

Verbinden per Wi-Fi 21

Verbindung mit einem TV-Gerät, das Dolby Atmos® understands 22

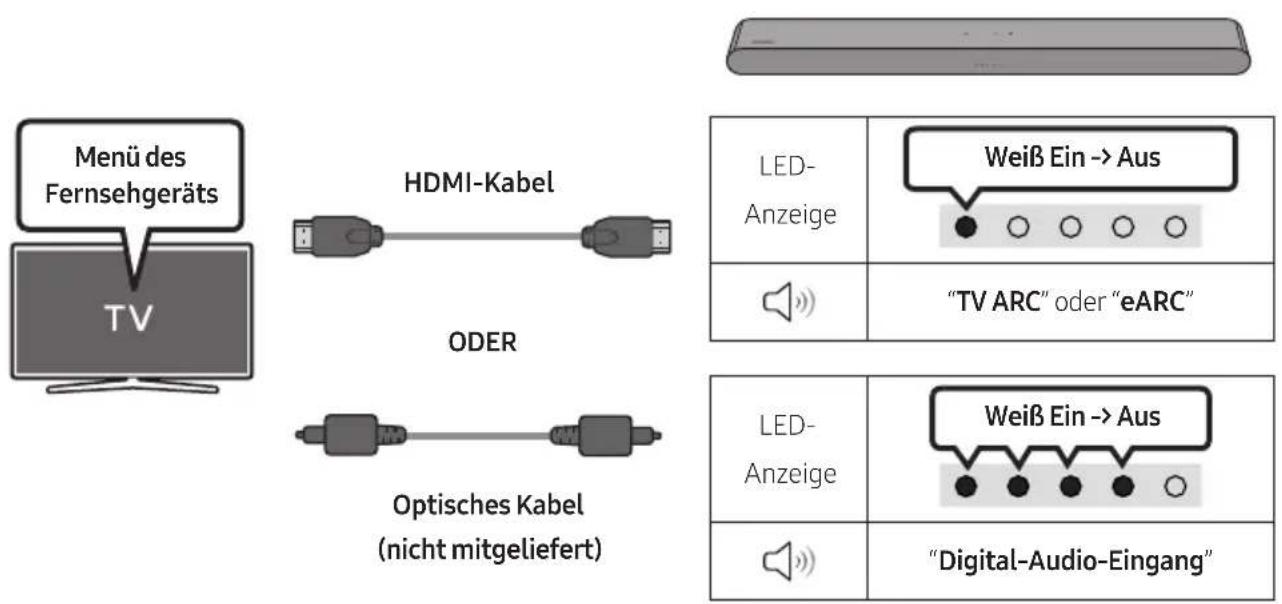

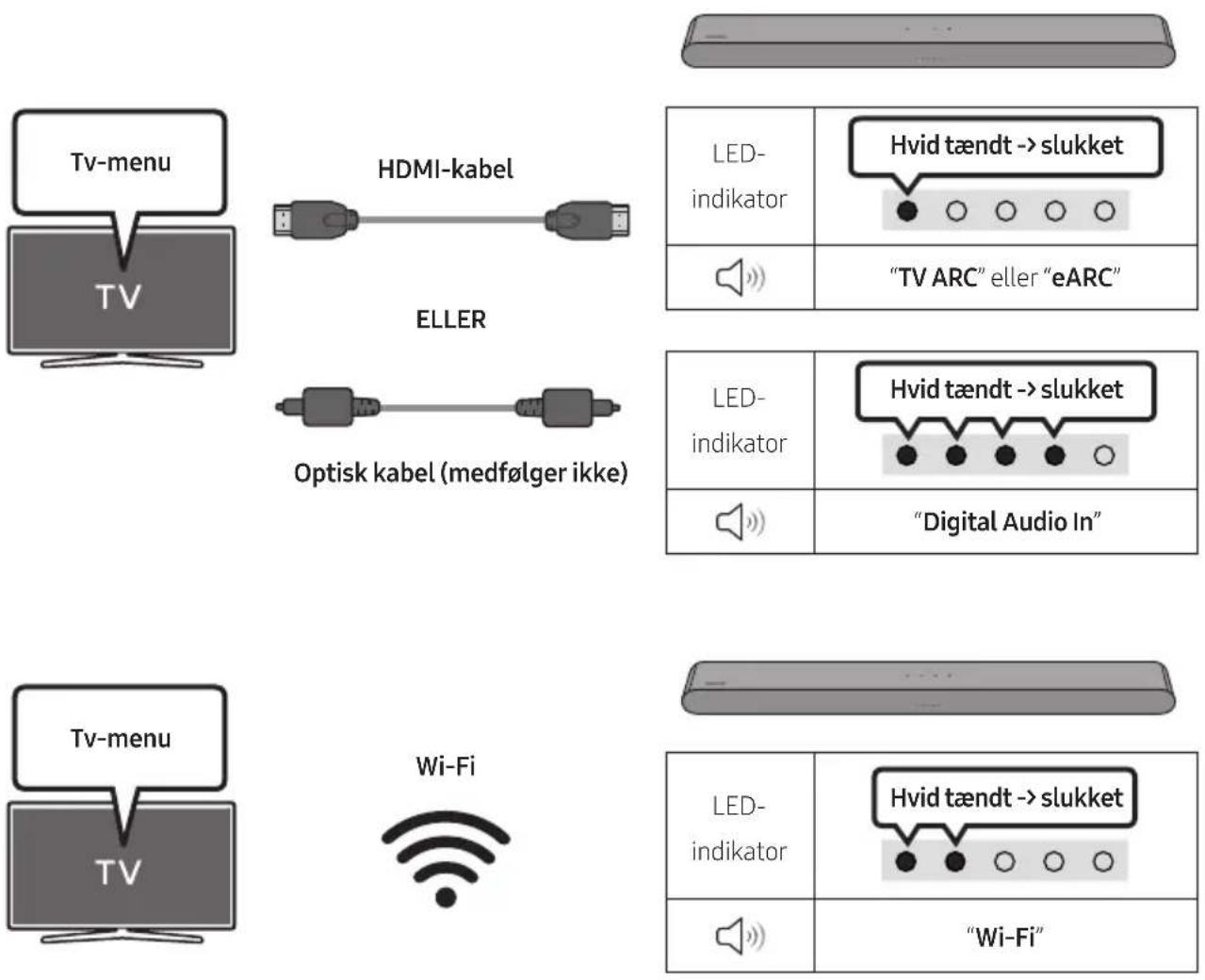

Verwendend der Q-Symphony-Funktion 24

Verwenden von SpaceFit-Ton 25

06 Verbindeneines externen Geräts 26

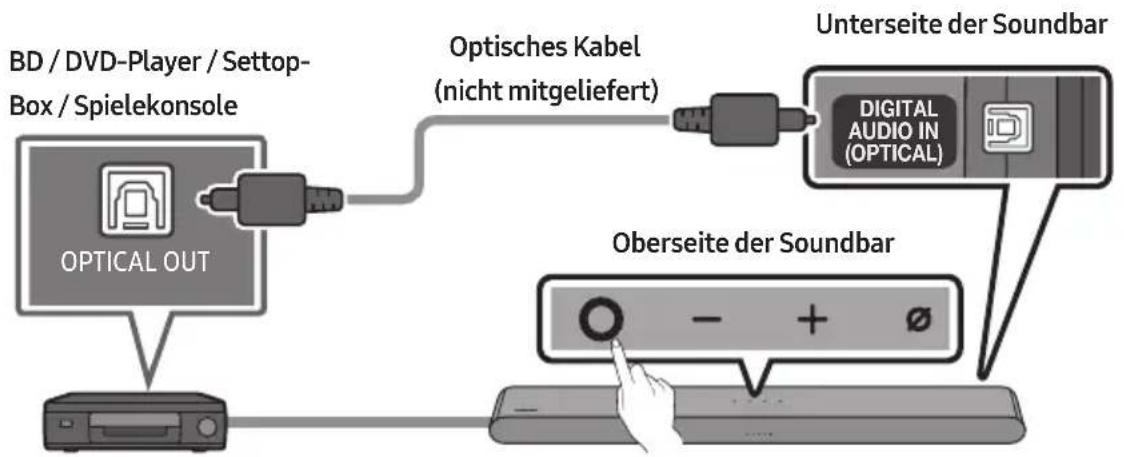

Verbindung mit einem optischen Kabel 26

07 Verbindeneines Mobilgeräts 27

Methode 1. Verbindung per Bluetooth 27

Methode 2. Verbinden per Wi-Fi (Drahtloses Netzwerk) 30

Verwenden von Group Play 31

Herstellen einer verbindung über Apple AirPlay 32

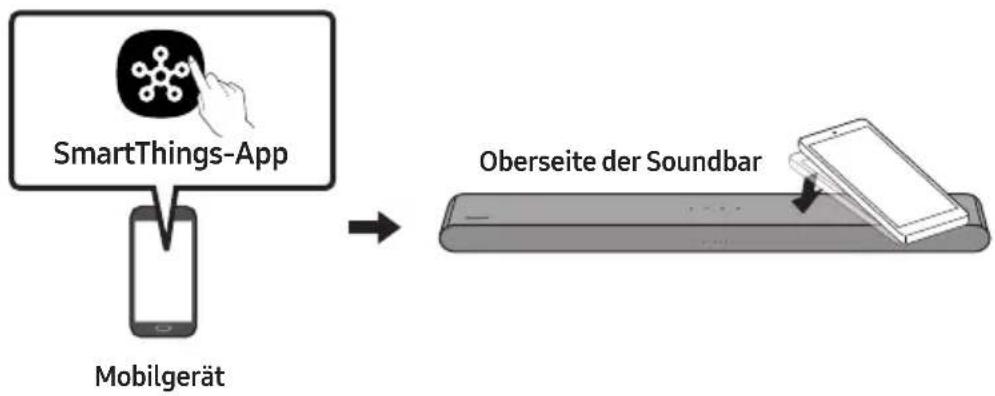

Verwendung von Tap Sound 33

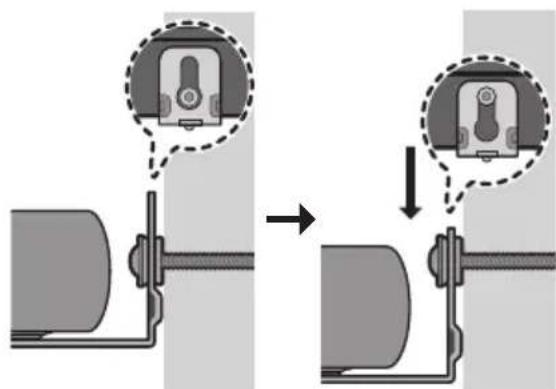

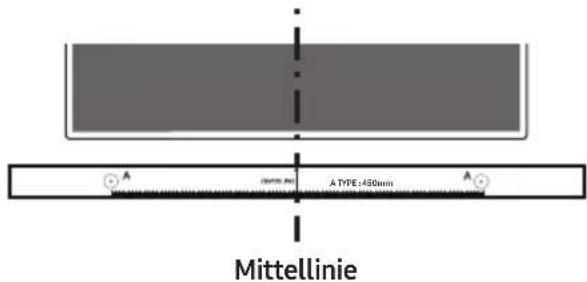

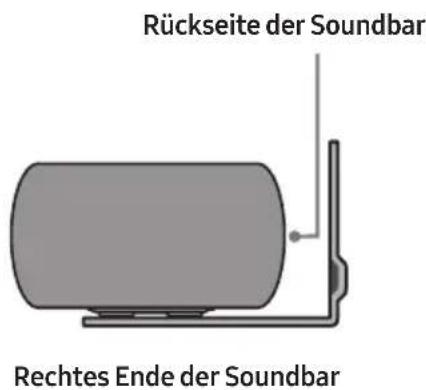

08 Installieren der Wandhalterung 34

Vorsichtsmaßnahmen bei der Installation 34

Koponenten der Wandhalterung 34

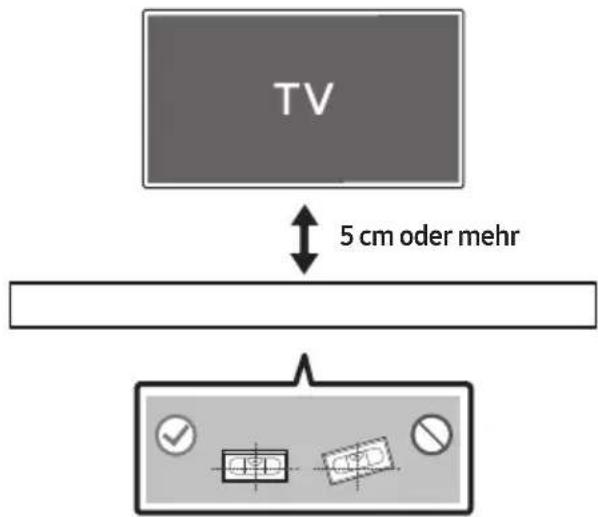

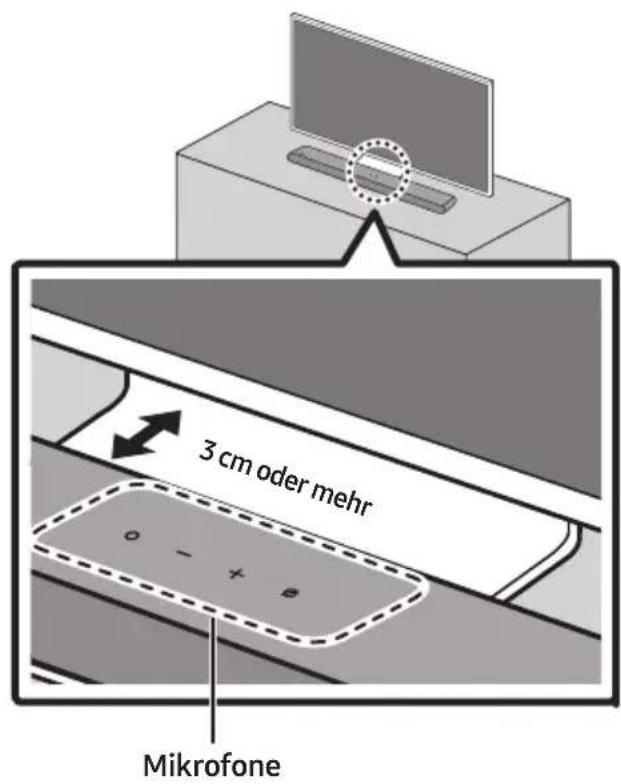

09 Installieren der Soundbar vor dem fernseher 36

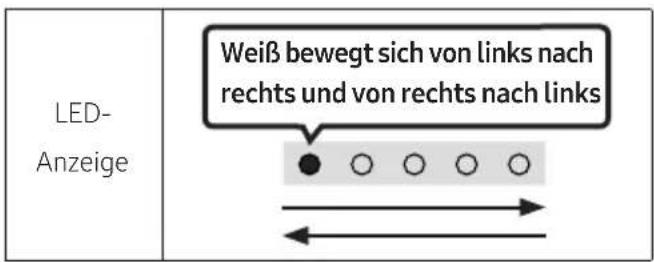

10 Software-Update 37

Automatisches Update 37

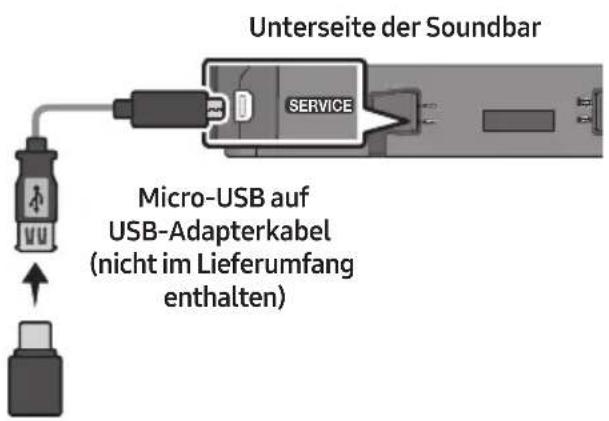

USB-Update 37

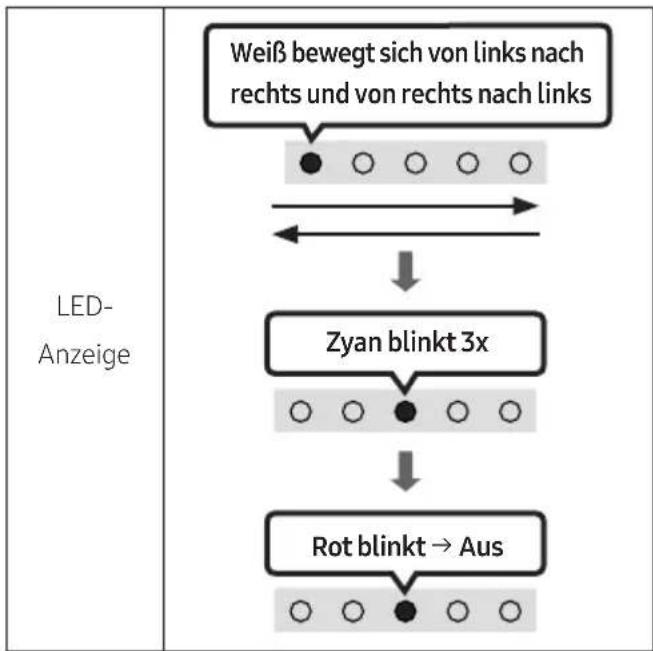

Zurücksetzen 38

Informationen zu Sicherheits-Updates 38

11 Fehlerbehebung 39

12 License 41

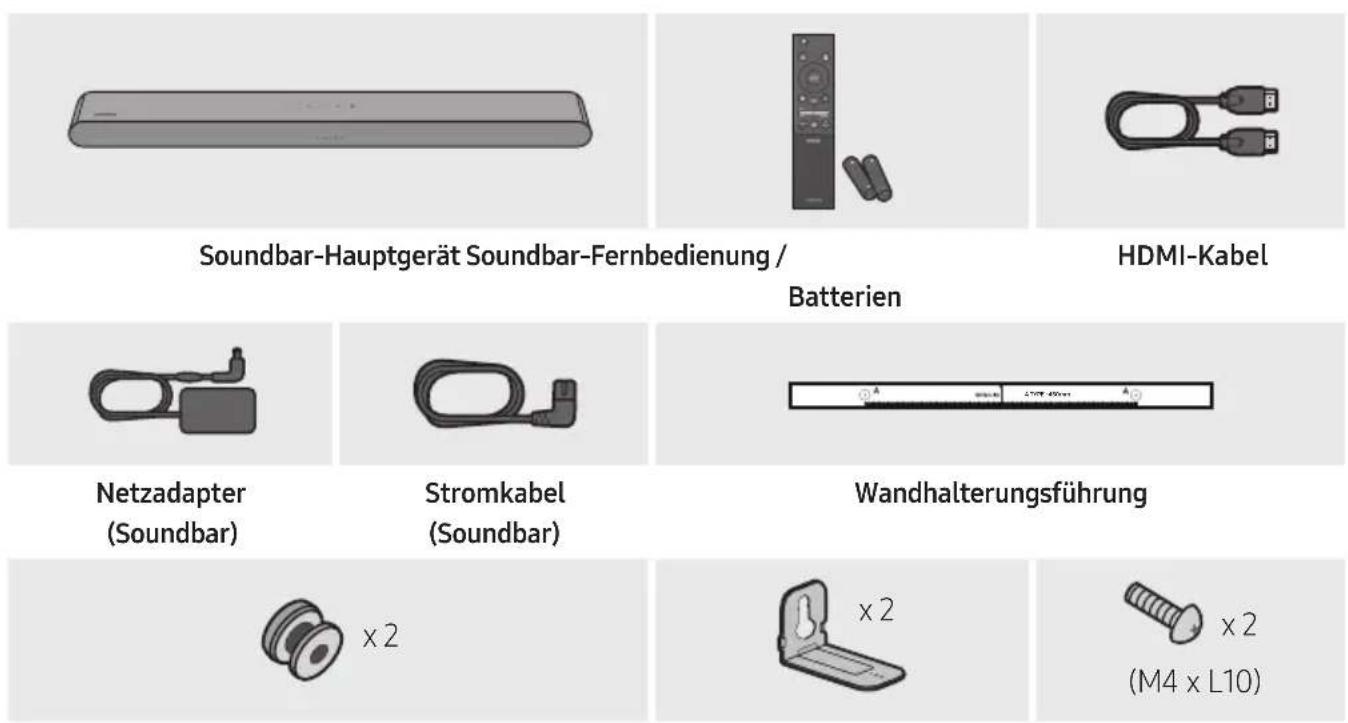

01 ÜberPRÜFEN DER KOMPONENTEN

Aufhangungsschraube Wandhalterung Schraube

• Weitere Informationen zur Stromversorgung und zum Stromverbrauch finden Sie auf dem Aufkleber am Gerät. (Aufkleber: Unterer Teil des Soundbar-Hauptgeräts)
• Um zusätzliche Komponenten oder optionale Kabel zu erwerben, wenden Sie sich an ein Servicezentrum oder den Kundendienst von Samsung.
• Weitere Informationen über die Wandhalterung finden Sie auf Seite 34.
• Design, Spezifikationen und App-Bildschirm können sich ohne vorherige Ankündigung ändern.
  Das Aussehen des Zubehors kann leicht von den obigen Abbildungen abweichen.

02 PRODUKTÜBERSICHT

Bedienfeld auf der Vorder-/Oberseite der Soundbar

1	LED-Anzeige	Die LED-Anzeige blinkt, leuchtet oder wechselt die Farbe, je nach dem aktuellem Modus oder Status der Soundbar. Die Farbe der LED-Anzeige und die Anzahl der Leuchten zeigen den aktiven Modus wie unter beschrieben an.
		W WeiBe LED	W WeiBe LED	M Mehrfarbige LED	W WeiBe LED	W WeiBe LED
		Die mehrfarbige LED wechselt je nach Modus oder Status zu Weiß, Zyan, Grün, Rot und Blau.
2	Multi-Funktion-Taste	• Drücken Sie im Standby-Modus die (Multi-Funktion)-Taste, um die Soundbar einschalten. • Drücken Sie die Taste (Multi-Funktion), um den Modus zu wechseln. Jedes Mal, wenn Sie den Modus ändern, leuchtet die LED weiß auf und erlischt dann.

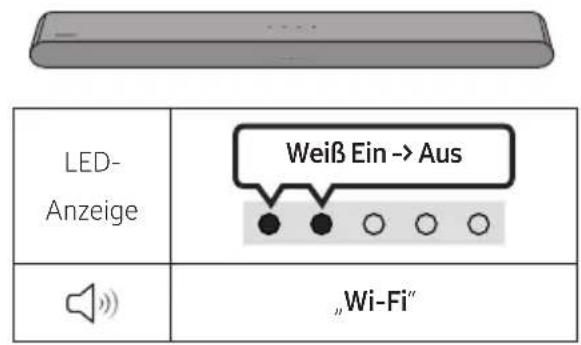

		LED-Anzeige	Weiß Ein -> Aus Weß Ein -> Aus ●○○○○	Aus ●○○○○	"Wi-Fi"
		"TV ARC" oder "eARC"

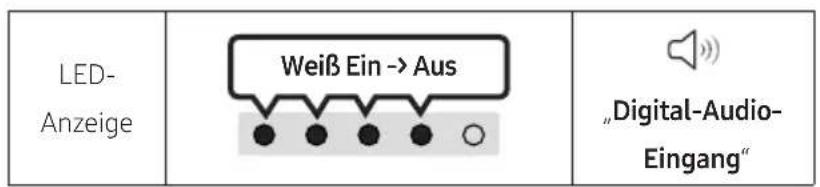

		LED-Anzeige	Weiß Ein -> Aus Weß Ein -> Aus ●○○○	Aus ●○○○	"Digital-Audio-Eingang"
		"Bluetooth"
3	Lautstärkeregler	Drücken Sie die -+(Lautstärke)-Taste, um die Lautstärke einzustellen.
4	Mikrofon Ein/Aus-Taste	Drücken Sie die Ⓞ (Mikrofon Ein/Aus)-Taste, um das Mikrofon ein-/auszuschalten. Bei ausgeschalteten Mikrofon leuchtet die LED-Anzeige rot.
		LED-Anzeige	Rot ein ○○●○○	○○○○○
			"Mikro aus"	"Mikro ein"

• Wenn Sie das Netzkabel einstecken, beginnnt die Ein/Aus-Taste in 4 bis 6 Sekunden zu Funktionieren.
• Wenn Sie diesen Gerätainschalten, gibt es eine Verzögerung von 4 bis 5 Sekunden, bevors einen Ton wiedergibt.
• Wenn Sie Töne sowohl aus dem Fernseher als auch der Soundbar horen, gehen Sie zum Menu Einstellung für den Ton des Fernsehers und wechseln Sie den Lautsprecher des Fernsehers auf Ext. Lautsprecher.
• Sie können Audio-Feedback mit der SmartThings-App ein- und ausschalten. Informationen zur Verwendung der SmartThings-App finden Sie unter „Methode 2. Verbinden per Wi-Fi (Drahtloses Netzwerk)”.

Unteres Bedienfeld der Soundbar

1	DC 19V (Stromversorgungseingang) Verbinden Sie den Netzadapter. (Siehe Seite 15)
2	SERVICE Schließen Sie ein USB-Speichergerät an, um die Software des Produkts zuactualisieren.
3	DIGITAL AUDIO IN (OPTICAL) Anschluss an den digitalen (optischen) Ausgang eines externen Gerätes. (Siehe Seite 26)
4	HDMI (eARC) Verbindung mit dem HDMI (eARC) -Anschluss eines Fernsehers. (Siehe Seite 16)

• Ziehen Sie am Stecker, wenn Sie das Netzkabel des Wechselstrom/Gleichstrom-Netzeils von einer Steckdose trennen. Ziehen Sie nicht am Kabel.
• Schlieben Sie these Gerät oder andere Geräteile nicht an eine AC-Steckdose an, bis alle Anschlüsse zwischen den Teilen hergestellt sind.

03 VERWENDUNG DER FERNBEDIENUNG

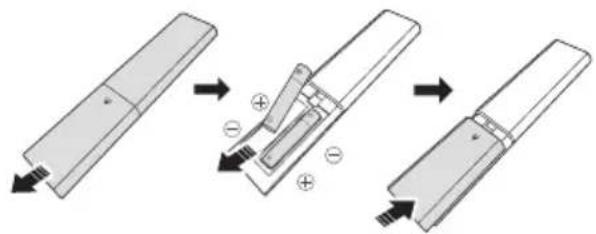

Einlagen der Batterien vor der Verwendung der Fernbedienung (AAA-Batterien X 2)

Schieben Sie die rückseite Abdeckung in

Pfeilrichtung, bis sie vollständig entfernt ist.

Legen Sie 2 AAA-Batterien (1,5V) so ausgerichtet

ein, dass ihre Polarität richtig ist. Schiebern Sie die

rückseite Abdeckung wieder vollständig zurück.

So verwenden Sie die Fernbedienung

1

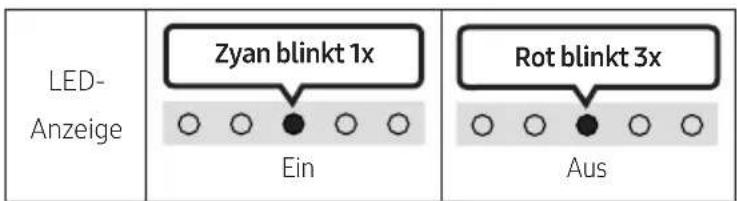

Strom

Schaltet die Soundbar ein und aus.

• Auto Power Down-Funktion

In folgenden Situationen wird das Gerät automatisch ausgeschaltet:

• Im Modus TV ARC "oder eARC" / Wi-Fi/

"Bluetooth" / "Digital-Audio-Eingang", Wenn es 18

Minutes lang kein Audiosignal gibt.

2

(Quelle)

Drücken Sie hier, um eine welche, die mit der Soundbar verbunden ist, auszuwahlen.

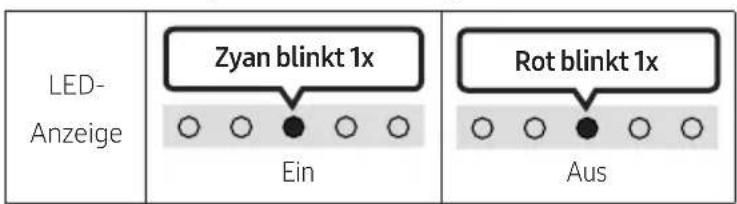

Audio-Feedback Ein/Aus

Sie konnen Audio-Feedback ein- oder ausschalten. Halten

SiedieTaste (Quelle)aufderFernbedienung

mindestens 5 Sekunden lang gedrückt, wenn die

Soundbar ausgeschaltet ist (Standby-Modus).

3	(Stummschaltung) Drücken Sie die Taste (Stummschaltung), um den Strom stumm zu schalten. Drücken Sie sie erneut, um den Ton wieder einzuschalten.
	LED- Anzeige	Blinkt X wiederholt ○○○○
4	Lautstärke Drücken Sie die Taste nach oben oder unter, um die Lautstärke einzustellen.
	LED- Anzeige	Weiß bewegt sich 1x nach rechts Lautstärkehigher
		Weiß bewegt sich 1x nach links Lautstärke niedriger
5	CH LEVEL Sie können durch Drücken der Taste die Lautstärke eines Lautspechers anpassen.
	LED- Anzeige	Weißblink1x ○○○○
		Mittelstufe"→"Seitliche Stufe"
		- Wenn die hinteren Lautspecher (separate erhältlich) angeschlossen sind, wird die Einstellung "Hintere Stufe" Unterstützung. Wenn Sie die Lautstärke vom "Hintere Stufe" mithilfe der Oben/ Unten-Tasten zwischen -6 und +6 anpassen möchten.
6	(Klangsteuerung) Sie können durch Drücken der Taste die Audiofunktion festlegen. Die gewünschte Option kann mit den Tasten Oben/Unten eingestellt werden. Bei jedem Wechsel des Modus blinkt die mehrfarbige LED weiß.
	LED- Anzeige	Weißblink1x ○○○○
		"SpaceFit-Ton"→"Aktiver Sprachveränder"→"Sprachveränderung"→"Nacht-Modus" →"Synchronisieren"→"Virtuell"
		- Drücken Sie die Taste (Klangsteuerung) und halten Sie sie ca. 5 Sekunden lang gedrückt, um den Klang für jeder Freenzband anzupassen. 150Hz, 300Hz, 600Hz, 1,2KHz, 2,5KHz, 5KHz und 10KHz sind durch Verwendung der Tasten Links/Rechts währbar und konnen mit den Tasten Oben/Unten auf eine Einstellung zwischen -6 bis +6 eingestellt werden. (Stellen Sie sicher, dass der Sound-Modus auf "Standard" eingestellt ist.) - Wenn die hinteren Lautspecher (separate erhältlich) angeschlossen sind, werden die Einstellungen "Sound Grouping" und "Private Rear Sound" unterstützen. - Informationen finden Sie unter " (Klangsteuerung) einstellen" auf Seite 11.

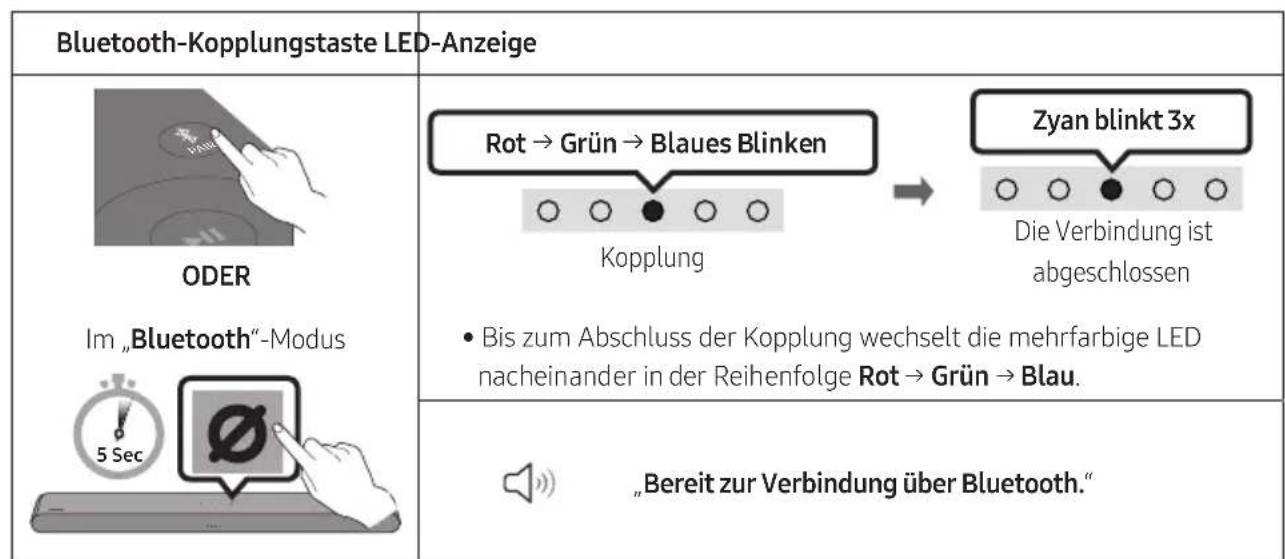

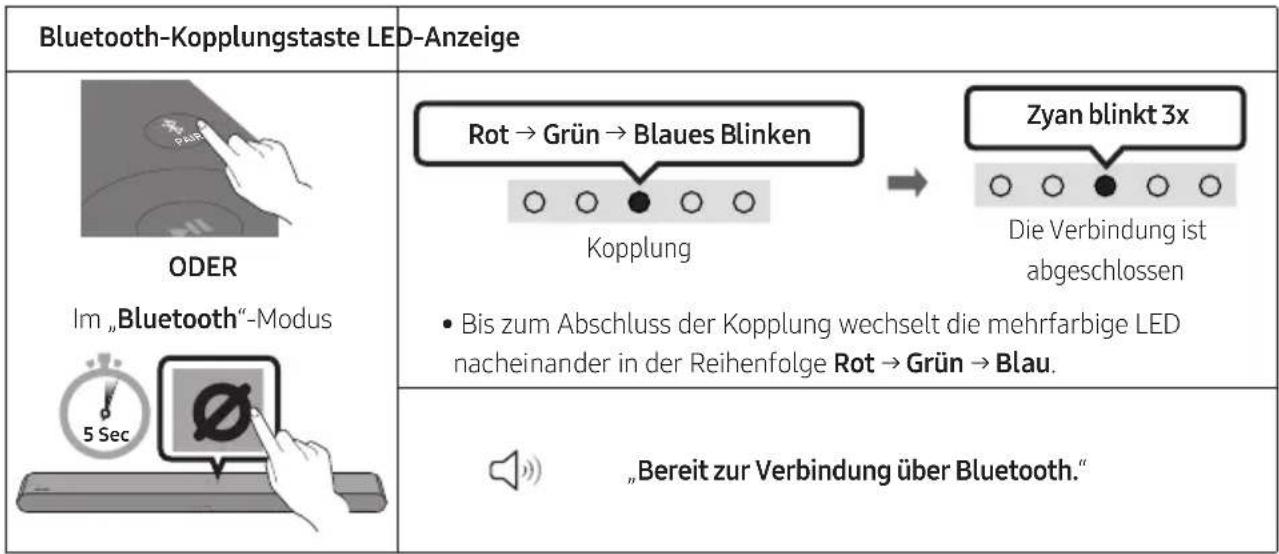

7	Bluetooth PAIR Schalten Sie die Soundbar in den Bluetooth-Kopplungs-Modus. Wenn Sie die Taste drücken, ändert sich die LED-Anzeige wie unten dargestellt. • Bis zum Abschluss der Kopplung wechselt die mehrfarbige LED nacheinander in der Reihenfolge Rot → Grün → Blau.
	LED- Anzeige	Rot → Grün → Blaes Blinken Kopplung Zyan blinkt 3x Die Verbindung ist abgeschlossen
		"Bereit zur Verbindung über Bluetooth."
8	II (Wiedergabe / Pause) Sie können die Musik auch durch Drücken der Taste wiedergeben oder pausieren.
9	Oben/Unten/Links/Rechts Drücken Sie Oben/Unten/Links/Rechts auf der Taste, um Funktionen auszuwahlen oder einzustellen. • Musiktitel überspringen Drücken Sie die Taste Rechts, um die{nachste Musikdatei auszuwahlen. Drücken Sie die Taste Links, um die vorherige Musikdatei auszuwahlen. • ID SET Drücken und halten Sie die Taste Oben für 5 Sekunden gedrückt, um ID SET abzuschlieben (bei Verbindung mit einem drahtlosen Subwoofer oder bei drahtlosen hinteren Lautsprechern).
10	i(Info) Drücken Sie die Taste, um Informationen zu der aktuellen Funktion anzuzeigen. (Siehe Seite 5.) Bei einer Verbindung mit Dolby Atmos@blinkt die LED-Anzeige 3-mal in Cyan.
11	SOUND MODE Sie können durch Drücken der Taste den gewünschten Audiomodus auswahlen. Bei jeder Wechsel des Modus blinkt die mehrfarbige LED weiß.
	LED- Anzeige	Weiß blinkt 1x ○○●○○
		"Adaptiver Ton" → "DTS Virtual:X" → "Musik" → "Spiel" → "Standard"
		Adaptiver Ton Analysiert den Inhalt in Echtzeit und stellt automatisch das optimale Schallfeld auf Grundlage der Eigenschaften des Inhalts zur Verfügung. • DTS Virtual:X Immersiver 3D-Ton von beliebigem Inhalt. • Musik Bietet einen natürlicheren und raumfulldeneren Ton für Musikhalte. • Spiel Liefer einen stereoskopischen Ton, mit dem Sie beim Spieler in die Handlung eintauchen können. • Standard Gibt den Originalton aus.

12

WOOFER (BASS)-STUFE

Drücken Sie die Taste nach oben oder unter, um die Lautstärke des Woofers (Bass) auf -12 oder auf -6 bis +6 einzustellen. Um die Woofer (Bass)-Lautstärkestufe auf 0 (Standard) einzustellen, drücken Sie die Taste.

13

TONE CONTROL

Sie können durch Drücken der Taste die Lautstärke des Höhen- und Basstons anpassen. Die gewünschte Option kann mit den Tasten Oben/Unten eingestellt werden. (These Funktion ist in allen Tonmodi außer dem Modus „Standard" verfügbar.)

LED-Anzeige	Weiß blinkt 1x
	Höhen"→"Bass"

langsteuerung) einstellen

• SpaceFit-Ton: Diese Funktion analysiert den Hörraum des Benutzers mithilfe des Mikrofons der Soundbar und bietet optimalen Ton für den Raum. (Informationen finden Sie unter „Verwenden von SpaceFit-Ton" auf Seite 25.)
• Aktiver Sprachveränder: Analysiert externe Gerausche in Echtzeit während einer Wiedergabe durch die Soundbar, damit Sprachaudio immer deutlich gehört wird.
• Es werden bei der Analyse keine Daten gespeichert.
• Sprachverständigung erleichtert das Hören von gesprochenen Dialogen in Film und Fernsehen.
• Nacht-Modus ist für die Nutzung in der Nacht optimiert. Die Einstellungen sind so optimiert, dass die Lautstärke verringert wird aber die Dialoge deutlich bleiben.

• Sound Grouping: Die Haupteinheit der Soundbar und die Surround-Lautsprecher geben den gesamten Ton anstatt des Surround-Tons wieder. Das ist ideal für große Personengruppen, die Musik in einem großen Ram hört.

• Dieses Menu wird anfänglich aktiviert, wenn die Surround-Lautsprecher verbunden werden. Dann bleibt das Menu unabhängig von der Verbindung der Surround-Lautsprecher aktiviert.

• Wenn Sie diesen Modus aktivieren, besteht zwischen dem Ton der Tonmodi kein Unterschied.

• Ton wird nicht von allen Lautsprechereinheiten der Haupteinheit der Soundbar und der Surround-Lautsprecher wiedergegeben, sondern nur von bestimmen zuvor festgelegten Einheiten, die je nach Modell variieren.

• Private Rear Sound: Dieser Modus legt fest, dass der Ton nur von den Surround-Lautsprechern wiederergegeben wird. So konnen Sie zuhören, ohne von anderen gestört zu werden.

• Wenn Sie diesen Modus aktivieren, wird der Ton weder von der Haupteinheit der Soundbar noch vom Subwoofer wiedergegeben. Der Ton wird nur vom Fronkanal der Surround-Lautsprecher ausgegeben.

• Wenn Sie diesen Modus aktivieren, besteht zwischen dem Ton der Tonmodi kein Unterschied.

• Die Funktion wird ausgeschelt, wenn das Gerät ausgeschelt wird oder die Verbindung mit den Surround-Lautsprechern getrennt wird.

• Das Menu wird nur aktiviert, wenn die Surround-Lautsprecher verbunden werden.

• Dieder Modus wird automatisch ausgeschaltet, wenn die Q-Symphony-Funktion aktiviert wird. Der Modus ist dann nicht mehr verfügbar.

• Wenn das Video auf dem TV-Gerät und der Ton der Soundbar nicht synchron sind, wahren Sie in den Tonsteuerung Synchronisieren aus und stellen Sie dann mit den Oben/Unten-Tasten die Tonverzögerung auf 0~300 Millisekunden ein.

• Synchronisieren wird nur bei einigen Funktionen untersucht.

Die Virtuell-Funktion kann mithilfe der Oben/Unten-Tasten ein-/ausgestellt werden.

Verwendend der verborgenen Tasten (Tasten mit mehr als einer Funktion)

Verborgene Taste		Referenzseite
Fernbedienungstaste Funktion
WOOFER (Oben)	TV-Fernbedienung Ein/Aus (Standby)	Seite 14
Oben ID SET Seite 10
(Klangsteuerung)	7 Band EQ Seite 9
(Quelle)	Audio-Feedback Ein/Aus (Standby) Seite 8

Ausgabe-spezifikationen für die entsprechenden sound-effekt-modi

Effekt Eingang		Ausgang
		Nur mit Subwoofer	Mit Subwoofer und drahtlosem Rücklautsprecherkit
Adaptiver Ton	2.0 Kanal 5.1 Kanal	7.1 Kanal
	5.1 Kanal 5.1 Kanal	7.1 Kanal
	Dolby Atmos® 5.1 Kanal	7.1 Kanal
DTS Virtual:X	2.0 Kanal 5.1 Kanal	7.1 Kanal
	5.1 Kanal 5.1 Kanal	7.1 Kanal
	Dolby Atmos® 5.1 Kanal	7.1 Kanal
Musik	2.0 Kanal 5.1 Kanal	7.1 Kanal
	5.1 Kanal 5.1 Kanal	7.1 Kanal
	Dolby Atmos® 5.1 Kanal	7.1 Kanal
Spiel	2.0 Kanal 5.1 Kanal	7.1 Kanal
	5.1 Kanal 5.1 Kanal	7.1 Kanal
	Dolby Atmos® 5.1 Kanal	7.1 Kanal
Standard	2.0 Kanal 2.1 Kanal	7.1 Kanal
	5.1 Kanal 5.1 Kanal	5.1Kanal
	Dolby Atmos® 5.1 Kanal	7.1 Kanal

• Das drahtlose Rücklautsprecherkit und der Subwoofer von Samsung sind separat erhältlich. Zum Kauf eines Kits oder des Subwoofoers kontaktieren Sie bitten den Verkäufer, bei dem Sie die Soundbar erworben haben.
• Wenn die Eingangsquelle Dolby Atmos® ist, bietet die Konfiguration nur mit Subwoofer einen 5.1-Kanal-Ton, während die Konfiguration mit dem Subwoofer und einem drahtlosen Rücklautsprecherkit einen 7.1-Kanal-Ton bietet.

Anpassen der Soundbar-Lautstärke mit einer TV-Fernbedienung

Passen Sie die Soundbar-Lautstärke mit der TV-Fernbedienung an.

• These Funktion kann nur mit IR-Fernbedienungen verwendet werden. Bluetooth-Fernbedienungen (Fernbedienungen, bei denen eine Kopplung notwendig ist) werden nicht unterstützt.
• Stellen Sie den Laufsprecher des Fernsehers auf Ext. Laufsprecher, um diese Funktion zu verwenden.

• Diese Funktion wird von den folgenden Herstellern unterszt: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

• Schalten Sie die Soundbar aus.

• Halten Sie die WOOFER-Taste 5 Sekunden lang gedrückt.

Jedes Mal, wenn Sie die WOOFER-Taste nach oben drücken und für mindestens 5 Sekunden gedrückt halten,ändert sich der Modus in derfolgenden Reihenfolge: „Off-TV Remote" (Standardmodus), „Samsung-TV Remote", „All-TV Remote".

Der Status der LED-Anzeige ändert sich, wie nachfolgend gezeigt, bei jedem Wechseln des Modus.

Fernbedienungstaste LED	Anzeige Status
5 Sec	Rot blinkt 1x "Off-TV Remote" (Standardmodus)	Die TV-Fernbedienung deaktivieren.
5 Sec	Zyan blinkt 1x "Samsung-TV Remote"	Die IR-Fernbedienung eines Samsung-TVs aktivieren.
5 Sec	Blau blinkt 1x "All-TV Remote"	Die IR-Fernbedienung des Fernsehers eines Drittanbieters aktivieren.

04 VERBINDEN DER SOUNDBAR

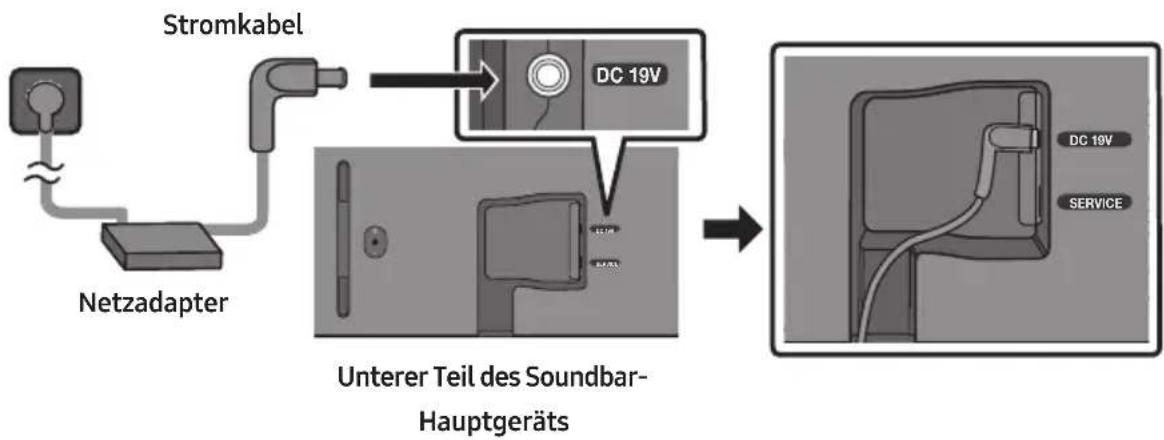

Stromanschluss

Verwenden Sie die Stromkomponenten, um die Soundbar in der folgenden Reihenfolge an das Stromnetz anzuschreiben:

• Weitere Informationen zur bereitsigen Stromversorgung und zum Stromverbrauch finden Sie auf dem Aufkleber am Gerät. (Aufkleber: Unterer Teil des Soundbar-Hauptgeräts)
• SchlieBen Sie das Netzkabel zuerst an den AC/DC-Adapter an. SchlieBen Sie den AC/DC-Adapter (mit dem Netzkabel) an die Soundbar
• SchlieBen Sie das Stromkabel an eine Steckdose an.

HINWEISE

• Wenn Sie das Stromkabel beim Einsatzden des Geräts aus- und wieder einstecken, schaltet sich die Soundbar automatisch ein.
• Achten Sie daraufuf, dass der Netzadapter flach auf einem Tisch oder dem Fußboden liegt. Wenn Sie den Netzadapter in hangender Position mit dem Netzkababeingang nach oben platzieren, konnten Wasser oder sonstige Fremdstoffe in den Adapter gelangen und zu Fehlfunktionen führen.

Verbinden des Rücklautsprecherkits von Samsung und des Subwoofoers mit der Soundbar

Erweitern Sie das System umECHEN drahtlosen Surround-Sound,indem Sie das drahtlose
Rücklautsprecherkit (SWA-9200S, separat erhaltlich) und der drahtlose Subwoofer (SWA-W510,
separat erhaltlich) von Samsung an ihre Soundbar anschlieben.
Detaillerte Informationen zu Verbindungen finden Sie im Handbuch zum drahtlose Rücklautsprecherkit
und dem drahtlosen Subwoofer von Samsung.

05 VERBINDUNG MIT EINEM TV-GERÄT

Anschließlich des Fernsehgeräts, welches HDMI ARC (Audio Return Channel) unterstützt

ACHTUNG

• Wenn sowohl das HDMI-Kabel als auch das optische Kabel angeschlossen sind, wird zuerst das HDMI-Signal empfangen.
• Um das HDMI-Kabel zwischen dem Fernseher und der Soundbar anzuschreiben, vergewissern Sie sich, dass Sie die mit ARC gekennzeichneten Anschlüsse anschreiben. Andernfalls wird der Ton des Fernsehers möglichwerweise nicht ausgegeben.
• Es wird ein von HDMI.org zertifiziertes HDMI-Kabel empfohlen.

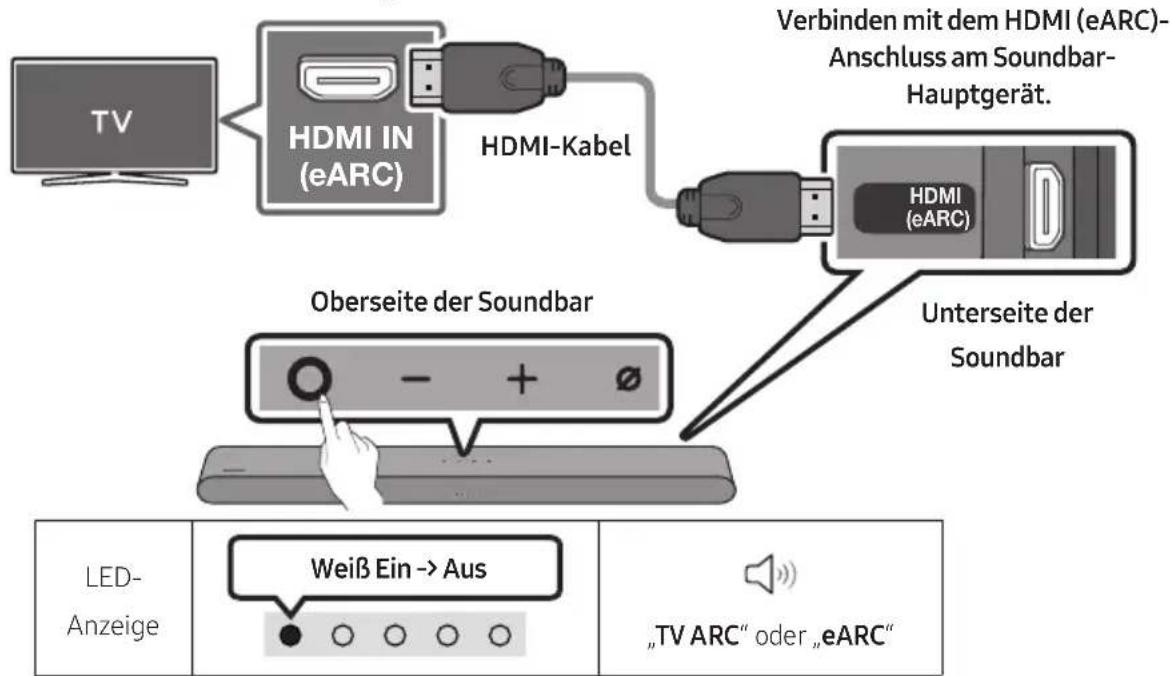

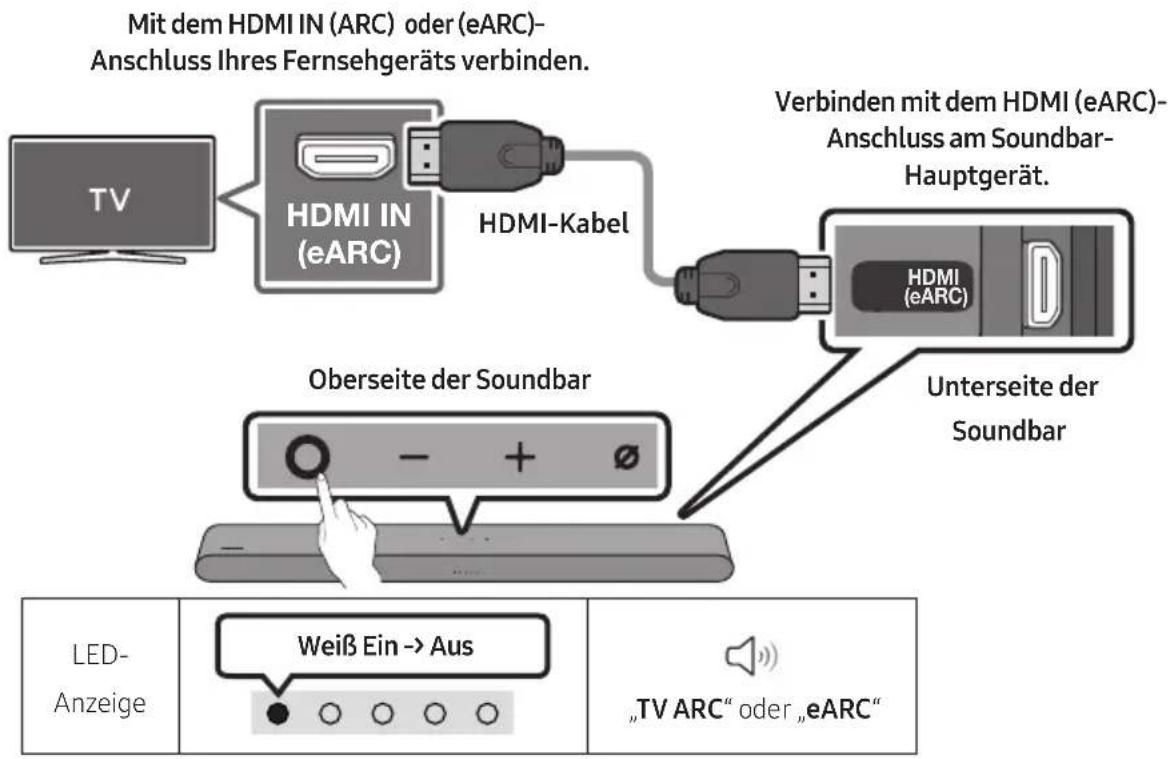

Mit dem HDMI IN (ARC) oder (eARC)-Anschluss Ihres Fernsehgeräts verbinden.

1. Schließen Sie bei ausgeschalteter Soundbar und ausgeschalteten Fernseher das HDMI-Kabel wie in der Abbildung gezeigt an.
2. Schalten Sie die Soundbar und den Fernseher ein.

3. Der Ton des Fernsehers wird über die Soundbar ausgegeben.

4. Wenn der Ton des Fernsehers nicht zu horen ist, drücken Sie die (Multi-Funktion)-Taste auf der Oberseite der Soundbar oder die (Quelle)-Taste auf der Fernbedienung, um den „TV ARC" oder „eARC" -Modus auszuwahlen.

5. Zum Herstellen einer Verbindung mit eARC muss die eARC-Funktion im TV-Menü auf „Ein" festgelegt werden. Weitere Einzelheiten zu der Einstellung finden Sie im TV-Benutzerhandbuch. (z.B. Samsung-TV: Start (m→Menu→Einstellung (Alle Einstellungen (To Ton → Experteneinstellungen → HDMI-eARC-Modus (Auto))

6. Wird kein Ton ausgegeben, prüfen Sie die HDMI-Kabelverbindung erneut.
7. Verwenden Sie die Lautstärketasten auf der Fernbedienung des Fernsehers, um die Lautstärke der Soundbar zu ändern.

HINWEISE

• Wenn Sie einen Fernseher, welcher HDMI ARC (Audio Return Channel) unterstützen, über ein HDMI-Kabel an die Soundbar anschließen, können Sie die digitalen Video- und Audiodaten übertragen, ohne ein separates optisches Kabel anzuschreiben.
• Wir empfehlen Ohnen, wenn möglich ein HDMI-Kabel ohne Kern zu verwenden. Wenn Sie ein HDMI-Kabel mit Kern verwenden, verwenden Sie ein Kabel mit einem Durchmesser von weniger als 14 mm.
• These Funktion ist nicht verfügbar, wenn das HDMI-Kabel ARC nicht unterstützt.
• Wenn der Ton einer Sendung in Dolby Digital kodiert ist und das „Format des digitalen Audioausgangs" an Ihrlem Fernsehgerät auf PCM eingestellt ist, empfehlen wir Ihnen, die Einstellung auf Dolby Digital zu ändern. Wenn die Einstellung am Fernseher geändert ist, werden Sie eine bessere Tonqualität feststellen. (Das Menu des Fernsehers kann je nach Hersteller des Fernsehers unterschiedliche Begriffe für Dolby Digital und PCM verwenden.)

Verbindung mit einem optischen Kabel

Checklistovor demVerbinden

• Wenn sowohl das HDMI-Kabel als auch das optische Kabel angeschlossen sind, wird zuerst das HDMI-Signal empfangen.
• Wenn Sie ein optisches Kabel verwenden und die Anschlüsse über Abdeckungen verfügen, müssen Sie die Abdeckungen unbedingt entfernen.

LED-Anzeige

Weiß Ein → Aus

Digital-Audio-Eingang"

1. Schalten Sie Fernseher und Soundbar aus und verbinden Sie den Anschluss DIGITAL AUDIO IN (OPTICAL) an der Soundbar und den OPTICAL-Ausgangsanschluss am Fernseher mit dem optischen Kabel (nicht mitgeliefert), wie in der Abbildung gezeigt.
2. Schalten Sie die Soundbar und den Fernseher ein.
3. Drücken Sie die Taste (Multi-Funktion) an der Oberseite der Soundbar oder die Taste (Quelle) auf der Fernbedienung und wahren Sie dann den Modus „Digital-Audio-Eingang". Dann wird der Hinweis „Digital-Audio-Eingang" ausgegeben.
4. Der Ton des Fernsehers wird über die Soundbar ausgegeben.

Verbindung per Bluetooth

Wenn ein Samsung-TV über Bluetooth verbunden ist, können Sie Stereoton ohne störende Verkabelung horen.

• Es kann nur ein Samsung-TV gleichzeitig verbunden werden.
• Es kann ein Samsung-TV mit Bluetooth-Unterstützung angeschlossen werden.

Prufen Sie die Spezifikation Ihres Fernsehgeräts.

Die erstee Verbindung

1.

1. Bluetooth-Modus am Samsung-TV auswahlen.

(z.B. Start (m) Menu Einstellung (3) Alle Einstellungen (3) Ton Tonausgabe Bluetooth-Lautsprecherliste S-Series Soundbar (Bluetooth))

1. Wahlen Sie „S-Series Soundbar" aus der Seite auf dem Fernsehbildschirm aus.

Eine verfügbare Soundbar wird mit „Muss gekoppelt werden" oder „Gekoppelt" auf der Liste der Bluetooth-Geräte angezeigt. Um den Samsung-TV mit der Soundbar zu verbinden, wahren Sie die Meldung aus und stellen Sie dann eine Verbindung her.

1. Sie können jetzt den Ton des Samsung-TV über die Soundbar horen.

2. Wenn es ein Verbindungsprotokoll zwischen der Soundbar und dem Samsung-Fernseher gibt, wird die Soundbar automatisch verbunden, indem ihr Modus zu „Bluetooth“ gewechselt wird.

Falls das Gerät nicht verbunden werden kann

• Falls Sie in der listened mit Laufsprechern am Samsung-TV eine vorhandene Soundbar (z.B. S-Series Soundbar) haben,löschen Sie diese.
• Wiederholen Sie dann die Schritte 1 bis 3.

Trennen der Soundbar vom Samsung-TV

Drücken Sie die (Multi-Funktion)-Taste an der Oberseite der Soundbar oder die (Quelle)-Taste auf der Fernbedienung, um einen anderen Modus als „Bluetooth" auszuwahlen.

• Das Trennen dauert einige Zeit, Denn der Samsung-TV muss eine Antwort von der Soundbar erhalten. (Die erforderliche Zeit kann je nach dem Modell des Samsung-TV entsprechiedlich sein.)

Hinweise zur Bluetooth-Verbindung

• Suchen Sie ein neues Gerät im Umkreis von 1 m, um eine Verbindung per Bluetooth-Kommunikation herzustellen.

• Wenn Sie bei der Verbindung mit einem Bluetooth-Gerät nach einem PIN-Code gefragt werden, geben Sie <0000> ein.
  Die Soundbar schaltet sich nach 18 Minuten im Bereitschaftszustand automatisch aus.
  Die Soundbar führt die Bluetooth-Suche oder -Verbindung unter den folgenden Umständen möglichcherweise nicht korrekt aus:

• Elektronische oder elektrische Geräte können in der Umgebung der Soundbar eine drahtlose Störung verursichen.

• Wenn mehrere Bluetooth-Geräte gleichzeitig mit der Soundbar gekoppelt sind.

• Wenn das Bluetooth-Gerät ausgeschaltet ist, nicht an seinem Platz ist oder Fehlfunktionen aufweist.

• Elektronische Geräte können Funkstörungen verursachen. Elektromagnetische Wellen erzeugende Geräte müssen vom Soundbar-Hauptgerät ferngehalten werden - z. B. Mikrowellen, WLAN-Geräte etc.
  Vorsicht: Die Soundbar wird bei der Bluetooth-Aktivierung automatisch neu gestartet.

• Methode zur Deaktivierung des Bluetooth-Anschlusses: Drücken Sie die TONE CONTROL-Taste an der Fernbedienung der Soundbar 30 Sekunden lang, um Bluetooth ein-/auszuschalten.

ChecklistovdemVerbinden

Die Wi-Fi-Verbindung ist nur bei einem Samsung TV verfügbar.
- Prüfen Sie, ob der drahtlose Router (Wi-Fi) eingeschaltet ist und ob der Fernseher mit dem Router verbunden ist.
- Der Fernseher und die Soundbar müssen mit dem gleichen Drahtlosnetzwerk (Wi-Fi) verbunden sein.
- Falls Ihr Drahtlosrouter (Wi-Fi) einen DFS-Kanal verwendet, können Sie keine Wi-F-Verbindung zwischen dem Fernseher und der Soundbar herstellen. Kontaktieren Sie ihren Internetdienstleister für Details.
- Da die Menüs je nach Herstellungsjahr unterschiedlich ausfallen konnen, schlagen Sie im Benutzerhandbuch des Fernsehers nach.
- Wenn Sie das TV über Wi-Fi mit der Soundbar verbinden möchten, stellen Sie zunachst eine Verbindung zwischen Soundbar und drahtlosem Router her. Auf Seite 30 finden Sie Details zum Herstellen einer Wi-Fi-Verbindung.

1. Weitere Informationen zur WLAN-Verbindung mit der Soundbar finden Sie auf Seite 30, "Methode 2. Verbinden per Wi-Fi (Drahtloses Netzwerk)".
2. Ändern Sie die Eingangsgquelle des Fernsehers im Audio-MENU auf die Soundbar.

Samsung-Fernsehermodelle, die 2017 oder später veröffentlich wurden

Start () Menu Einstellung () Alle Einstellungen () Ton Tonausgabe S-Series Soundbar (Wi-Fi)

HINWEIS

Vorsicht: Die Soundbar wird automatisch neu gestartet, wenn Sie das Wi-Fi aus-/einschalten.

• Methode zur Deaktivierung des WLAN-Anschlusses: Drücken Sie die CH LEVEL-Taste an der Fernbedienung der Soundbar 30 Sekunden lang, um WLAN ein-/auszuschalten.

Verbindung mit einem TV-Gerät, das Dolby Atmos® Unterstützung

Checkliste vor dem Verbinden

• Dolby Atmos® wird im Modus „TV ARC" oder „eARC" oder „Wi-Fi" unterstützen.
• Stellen Sie sicher, dass die Inhalte Dolby Atmos® unterstützen.

1. SchlieBen Sie bei ausgeschalteter Soundbar und ausgeschaltetem Fernseher das HDMI-Kabel wie in der Abbildung gezeigt an.
2. Schalten Sie die Soundbar und den Fernseher ein.
3. Der Ton des Fernsehers wird über die Soundbar ausgegeben.

1. Verbinden Sie die Soundbar und das TV-Gerät mit dem gleichen Drahtlosnetzwerk (WLAN).
2. Wahlen Sie für die Tonausgabe des TV-Geräts die Soundbar aus.
3. Der Ton des Fernsehers wird über die Soundbar ausgegeben.

HINWEISE

• Konfigurieren von Dolby Atmos® an Ihrem BD-Player oder anderen mit dem TV-Gerät verbundenen Gerät.

Öffnen Sie die Audio-Ausgabeoptionen im Einstellungsmenu Ihres BD-Players oder eines anderen Gerätes und stellen Sie safer, dass „No Encoding" für den Bitstream ausgewählt ist. Gehen Sie z. B. bei einem Samsung BD-Player zu Startmenü → Ton)→ Digitaler Ausgang und wahlen Sie dann Bitstream (unverarbeitet).

• These Funktion ist für einige Samsung TVs und einige Soundbar-Modelle verfügbar.

Verwendend der Q-Symphony-Funktion

• Wenn die Soundbar eine Verbindung mit einem Samsung TV-Gerät herstellt, das die Q-Symphony-Funktion unterstützen, können Sie den Ton gleichzeitig über die Soundbar und das TV-Gerät wiedergeben. Wenn Sie die Q-Symphony-Funktion verwenden, können Sie mit dem Surround-Ton auf dem TV-Gerät einen satteren, dreidimensionaleren Surround-Toneeffekt genießen.
• Wenn die Soundbar verbunden ist, wird das Menu „Q-Symphony" auf dem TV-Gerät angezeigt. Einstellung (→Alle Einstellungen (Ton →Tonausgabe
• Beispiel für das TV-MENU: Q-Symphony

HINWEISE

• These Funktion kann von dem Codec betrieben werden, der vom TV-Gerät untersutzt wird.
• Diese Funktion wird nur Unterstützung, wenn das HDMI-Kabel oder das optische Kabel (nicht mitgeliefert) angeschlossen oder WLAN verbunden ist.
  Die angezeigte Meldung kann je nach TV-Modell unterscheidlich sein.
• Vergewissern Sie sich, dass das TV-Gerät und die Soundbar mit demselben drahtlosen Router verbunden sind bzw. dieselbe Frequenz nutzen.
• These Funktion ist für einige Samsung TVs und einige Soundbar-Modelle verfügbar.

Verwenden von SpaceFit-Ton

Bietet optimierte Tonqualität durch Analyse der Hörbereiche.

Methode 1. Anschlieben über Soundbar

Wenn Sie diese Funktion aktivieren möchten, aktivieren Sie den SpaceFit-Ton-Modus mit der Fernbedienung der Soundbar.

(Klangsteuerung) "SpaceFit-Ton aus" ▲ (Oben) "SpaceFit-Tone ein")

• Dies ist in allen Tonmodi verfügbar.

Methode 2. Anschlieben über TV-Gerät

Schalten Sie zur Aktivierung dieser Funktion in Ihrlem Samsung TV-Menü den Adaptive Ton+ ein. (Start () Menu Einstellung () Alle Einstellungen () Allgemein Einstellungen des intelligenten Modus Adaptive Ton+)

• Der Tonmodus in Ihrer Soundbar wird automatisch auf Adaptive Ton+ geändert, wenn in Ihrer TV-Gerät den Modus „Adaptive Ton+“ aktivieren.

HINWEIS

• These Funktion ist verfügbar, wenn die Soundbar eine Verbindung mit einigen der Samsung TVs herstellt.

06 VERBINDEN EINES EXTERNEN GERÄTS

Verbindung mit einem optischen Kabel

1. Schalten Sie das externe Gerät und die Soundbar aus und verbinden Sie den Anschluss DIGITAL AUDIO IN (OPTICAL) an der Soundbar und den OPTICAL-Ausgangsanschluss am externen Gerät mit dem optischen Kabel (nicht mitgeliefert), wie in der Abbildung gezeigt.
2. Schalten Sie die Soundbar und das externe Gerät ein.
3. Drücken Sie die Taste (Multi-Funktion) an der Oberseite der Soundbar oder die Taste (Quelle) auf der Fernbedienung und wahren Sie dann den Modus „Digital-Audio-Eingang". Dann wird der Hinweis „Digital-Audio-Eingang" ausgegeben.
4. Der Ton des externen Geräts wird über die Soundbar ausgegeben.

07 VERBINDEN EINES MOBILGERÄTS

Methode 1. Verbindung per Bluetooth

Wenn ein Mobilgerät über Bluetooth verbunden ist, können Sie Stereoton ohne störende Verkabelung horen.

• Wenn Sie ein gekoppeltes Bluetooth-Gerät mit der ausgeschalteten Soundbar verbinden, schaltet sich die Soundbar automatisch ein.

Die erst Verbindung

• Achten Sie beim Verbinden mit einem neuen Bluetooth-Gerät darauf, dass sich das Gerät innerhalb einer Entfernung von 1 m befindet.

1.

1. Wahlen Sie an Ihrem Gerät in der angezeigten Geräteleiste „S-Series Soundbar".
2. Spieler Sie Musicdateien von dem über Bluetooth verbundenen Gerät über die Soundbar ab.

Falls das Gerät nicht verbunden werden kann

• Falls Sie in der listened mit Laufsprechern auf dem Mobilgerät eine vorhandene Soundbar (z.B. S-Series Soundbar) haben,löschen Sie diese.
• Wiederholen Sie die Schritte 1 und 2.

Hinweise zur Bluetooth-Verbindung

• Suchen Sie ein neues Gerät im Umkreis von 1 m, um eine Verbindung per Bluetooth-Kommunikation herzustellen.

• Wenn Sie bei der Verbindung mit einem Bluetooth-Gerät nach einem PIN-Code gefragt werden, geben Sie <0000> ein.
  Die Soundbar schaltet sich nach 18 Minuten im Bereitschaftszustand automatisch aus.
  Die Soundbar führt die Bluetooth-Suche oder -Verbindung unter den folgenden Umständen möglichcherweise nicht korrekt aus:

• Wenn rund um die Soundbar ein starkes elektrisches Feld vorhanden ist.

• Wenn mehrere Bluetooth-Geräte gleichzeitig mit der Soundbar gekoppelt sind.

• Wenn das Bluetooth-Gerät ausgeschaltet ist, nicht an seinem Platz ist oder Fehlfunktionen aufweist.

• Elektronische Geräte können Funkstörungen verursachen. Elektromagnetische Wellen erzeugende Geräte müssen vom Soundbar-Hauptgerät ferngehalten werden - z. B. Mikrowellen, WLAN-Geräte etc.
  Die Soundbar Unterstützung SBC-Daten (44,1kHz, 48kHz).

• Schließen Sie nur ein Bluetooth-Gerät an, das die A2DP (AV)-Funktion unterstützen.
• Wenn Sie die Soundbar an ein Bluetooth-Gerät anschließen, platzieren Sie beiden so nahe wie möglich beieinander.
• Je weiter die Soundbar und das Bluetooth-Gerät voneinander entfernt sind,esto geringer wird die Klangqualität. Die Bluetooth-Verbindung kann unterbrochen werden, wenn sich die Geräte außerhalb der effektiven Reichweite befinden.
• Die Bluetooth-Verbindung Funktioniert möglicherweise nicht wie beabsichtigt in Gebieten mit schlechtem Empfang.

• Ein Bluetooth-Gerät kann unter den folgenden Bedingungen Rauschen oder Fehlfunktionen aufweisen:

• Wenn der Körper in Kontakt mit dem Signal-Sender/Empfänger am Bluetooth-Gerät oder an der Soundbar ist

• In Ecken oder wenn sich in der Höhe ein Hindernis wie eine Wand oder eine Trennwand befindet, an dem elektrische Änderungen auftreten konnen.
• Bei Exposition gegenüber Funkstörungen durch andere Produkte, die auf den gleichen Frequenzbereichen arbeiten, wie medizinische Geräte, Mikrowellenherde und WLAN-Geräte.

• Hinderisse wie Turen und Wände können die Klangqualität auch dann beeinträchtigen, wenn sich die Geräte im effektiven Bereich befinden.

• Beachten Sie, dass ihre Soundbar während der Verwendung der Bluetooth-Option nicht mit anderen Bluetooth-Geräten gekoppelt werden kann.

• Dieses Drahtlosgerät kann während des Betriebs elektrische Störungen verursachen.

Das Bluetooth-Gerät von der Soundbar trennen

Sie können die Verbindung zwischen dem Bluetooth-Gerät und Soundbar trennen. Die Anleitung hierzufinden Sie in der Bedienungsanleitung des Bluetooth-Geräts.

• Verbindung zum Soundbar wird getrennt.
• Ist die Soundbar vom Bluetooth-Gerät getrennt, blinkt die mehrfarbige LED-Verbindungsanzeige an der Soundbar dreimal „Rot".

Trennen der Soundbar vom Bluetooth-Gerät

Drücken Sie die (Multi-Funktion)-Taste an der Oberseite der Soundbar oder die (Quelle)-Taste auf der Fernbedienung, um einen anderen Modus als „Bluetooth" auszuwahlen.

• Das Trennen dauerle eine Zeit, da das Bluetooth-Gerät ein Antwortsignal von der Soundbar empfangen muss. (Die Zeit zum Trennen kann je nach Bluetooth-Gerät unterscheidlich sein)

Methode 2. Verbinden per Wi-Fi (Drahtloses Netzwerk)

Zum Verbinden einer Soundbar mit einem Mobilgerät über ein drahtloses Netzwerk (Wi-Fi) ist die SmartThings-App erforderlich.

Die erstee Verbindung

1. Installieren und starten Sie die SmartThings-App auf Ihr Mobilgerät (Smartphone oder Tablet).

2. Befolgen Sie die Bildschirmanweisungen in der App, um die Soundbar hinzuzufugen.

Die automatische Pop-up-Anzeige (der zweite Screenshot unter) wird auf einigen Geräten eventuell nicht angezeigt.

Falls das Pop-up-Fenster nicht angezeigt wird, drücken Sie auf “+” auf dem Home Screen. Die Soundbar wird zu der App hinzugefügt.

Die folgende Abbildung kann je nach App-Version unterschiedlich sein.

Soändern Sie ihre WLAN-Verbindung

1. Starten Sie die SmartThings-App auf Ihr Mobilgerät (Smartphone oder Tablet).
2. Löschen Sie in der App die registrierte Soundbar und fügen Sie sie erneut hinzu.

Verwenden von Group Play

• Wenn Sie diese Funktion nutzen möchten, fügen Sie ihre Soundbar zur SmartThings-App hinzu.
• Wenn Sie dies aktivieren möchten, stellen Sie eine 5-GHz-Verbindung zwischen mindestens zwei Audiogeräten und demselben WLAN her.

• These Funktion ist auf Samsung Sound-Geräten verfügbar, die WLAN ab 2024 untersätzen.

• Diese Funktion unterszt keinen TV-Ton.

Konfigurieren von Group Play

1. Führn Sie die SmartThings-App auf Ihr Mobilgerät aus.
2. Fügen Sie die Soundbar in der SmartThings-App hinzu. Befolgen Sie dazu die Anweisungen im Abschnitt „Methode 2. Verbinden per Wi-Fi (Drahtloses Netzwerk)“ → „Schritte 2 (Geräteregristierung)”.
3. Tippen Sie auf die Soundbar-Karte.
4. Tippen Sie auf Ihr Mobilgerät auf Gruppe erstellen unter dem Symbol für das Audiogerät.

Die Taste Gruppe erstellen wird nur dann angezeigt, wenn sich die Soundbar im WLAN-Modus befindet.
- Wenn die Soundbar den TV-Ton wiedergibt, wird die TV-Verbindung bei Erstellung einer Gruppe getrennt.

1. Group Play aktivieren.

2. Wahlen Sie ein gewünschtes Gerät aus der Liste aus und tippen Sie auf Anwenden.

3. Sie können maximal 4 Geräte hinzufügen.

4. Mit Group Play wird das Audio nur über das Host-Gerät wiedergegeben.

5. Wenn ein mit dem Host-Gerät verbundenes Gerät zu einer anderen Quelle wechselt, wird das Gerät automatisch aus der Gruppe gelöscht.
6. Wenn das Host-Gerät mit einem TV-Gerät verbunden ist, wird die erstellte Gruppe automatisch gelöscht.

Deaktivieren von Group Play

1. Tippen Sie auf die Karte des Audiogeräts.

2. Tippen Sie auf Ihr Mobilgerät auf Gruppebearbeiten unter dem Symbol für das Audiogerät.

3. Group Play deaktivieren.

4. Wenn Sie ein einzelniges Gerät deaktivieren möchten, haben Sie die Auswahl des Geräts in der Liste auf und tippen Sie auf Anwenden.

Herstellen einer verbindung über Apple AirPlay

• These Funktion ist in einigen Ländern möglicherweise nicht verfügbar.
• Diese Samsung-Soundbar unterstützen AirPlay und erfordert iOS 13.4 oder später.
• Wenn Sie AirPlay in Ihrer Soundbar aktivieren möchten, müssen Sie das Gerät zunachst mit der Samsung SmartThings-App registrierten, indem Sie den Bedingungen der App zustimmen.
• Stellen Sie sicher, dass die Soundbar eingeschaltet und mit demselben WLAN verbunden ist, wie Ihr Apple-Gerät.

Mit AirPlay können Sie Musik, Podcasts und andere Audio von ihren Apple-Geräten mit der Samsung Soundbar streamen.

• Wahlen Sie in einer von AirPlay unterstützen App oder im Control Center auf Ihrm iPhone, iPad oder Mac OS.
• Wahlen Sie die Soundbar aus der Liste der verfügbaren Geräte aus, auf denen das aktuelle Audio wiedergegeben werden kann.

Verwendung von Tap Sound

Tippen Sie die Soundbar mit Ihr Mobilgerät an, um Ton vom Mobilgerät über die Soundbar wiederzugeben.

• Diese Funktion wird je nach dem Mobilgerät eventuell nicht Unterstützung.
• Diese Funktion ist nur mit Samsung Mobilgeräten mit Android 8.1 oder higher kompatibel.

1. Aktivieren Sie die Tap Sound-Funktion an Ihr Mobilgerät.

2. Details zum Aktivieren der Funktion finden Sie nachfolgend unter „Die Tap Sound-Funktion aktivieren".

3. Tippen Sie die Soundbar mit dem Mobilgerät an. Wahlen Sie „Jetzt starten" in dem angezeigten Nachrichtenfenster.

Eine Verbindung wird zwischen dem Mobilgerät und der Soundbar über Bluetooth hergestellt.

1. Geben Sie Ton vom Mobilgerät über die Soundbar wieder.

2. Diese Funktion verbindet ein Mobilgerät per Bluetooth mit der Soundbar, indem die Vibration erkannt wird, die auftritt, wenn das Gerät die Soundbar berührt.

3. Achten Sie daraufuf, mit dem Mobilgerät nicht eine Ecke der Soundbar anzutippen. Die Soundbar oder das Mobilgerät konnten dadurch zerkratzt oder beschädigt werden.
4. Es wird empfohlen, das mobile Gerät mit einer Schutzhülle abzudecken. Tippen Sie leicht den breiten Bereich auf der Oberseite der Soundbar an, ohne darauf übermöge Kraft anzuwenden.
5. Zum Verwenden dieser Funktion aktualisieren Sie die SmartThings-Anwendung auf die neuste Funktion. Die Funktion wird je nach der Version der App eventuell nicht unterstützt.

Die Tap Sound-Funktion aktivieren

Verwenden Sie die SmartThings-App zum Aktivieren der Tap View, Tap Sound-Funktion.

1. Führn Sie auf dem Mobilgerät die SmartThings-App aus.
2. Wahlen Sie ( ) in dem SmartThings-App-Bildschirm, der auf dem Mobilgerät angezeigt wird.
3. Aktivieren Sie „Tap View, Tap Sound“, damit die Funktion Funktioniert, wenn ein Mobilgerät in die Höhe der Soundbar bewegt wird.

HINWEISE

• Wenn sich das Mobilgerät im Energiesparmodus befindet, Funktioniert die Tap Sound-Funktion nicht.
  Die Tap Sound-Funktion fungkioniert möglicherweise nicht, wenn sich in der Nane der Soundbar Geräte befinden, die Funkstorungen verursachen, wie z.B. elektrische Geräte. Stellen Sie safer, dass Geräte, die Funkstorungen verursachen können, in ausreichender Entfernung von der Soundbar platziert werden.

08 INSTALLIEREN DER WANDHALTERUNG

Vorsichtsmaßnahmen bei der Installation

Die Installationarf nur an einer vertikalen Wand erfolgen.
Installieren Sie nicht an einem Ort mit hohen Temperaturen oder hoher Luftfeuchtigkeit.
- Prufen Sie, ob die Wand stark genug ist, um das Gewicht des Produkts zu tragen. Wenn nicht, verstärken Sie die Wand oder wahren Sie einen anderen Installationsort.
- Kaufen und verwenden Sie die Befestigungsschrauben oder Dubel, die für die Art ihrer Wand geeignet sind (Gipsplatte, Eisenplatte, Holz, etc.). Wenn möglich befestigen Sie die Stützschauben an Wandpfosten.
- Kaufen Sie Wandmontageschrauben entsprechend der Art und Dicke der Wand, and der Sie die Soundbar befestigen möchten.

Durchmesser: M5
Lange: 35 mm oder länger werden empfohlen.

• SchlieBen Sie die Kabel vom Gerät an die externen Geräte an, bevor Sie die Soundbar an der Wand installieren.
• Vergewissern Sie sich, dass das Gerät ausgeschaltet und von der Stromquelle getrennt ist, bevor Sie es installieren. Andernfalls kann es zu einem elektrischen Schlag kommt.

K componenten der Wandhalterung

Wandhalterungsführung

Aufhangungsschraube
Schraube

Wandhalterung

1. Platzieren Sie die Wandhalterungsführung an der Wand.

Die Wandhalterungsführung muss waagerecht positioniert sein.
- Falls Ihr Fernseher an der Wand befestigt ist, installmenten Sie die Soundbar mindestens 5 cm unterhalb des Fernsehers.

2. Richten Sie die Mittellinie der

Wandhalterungsführung auf die Mitte des Fernsehers aus (wenn Sie die Soundbar unter Ihrrem Fernseher montieren) und befestigen Sie dann die Wandhalterungsführung mit Klebeband an der Wand.

• Wenn Sie die Soundbar nicht unter einem Fernseher montieren, stellen Sie sicher, dass sich die Mittellinie in der Mitte des Montagebereichs befindet.

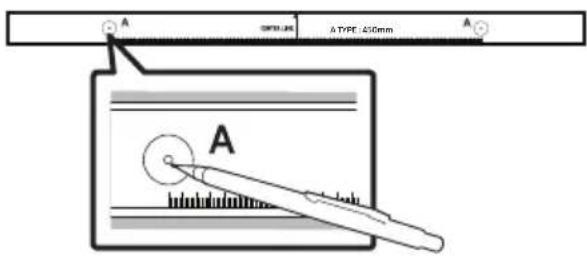

3. Markieren Sie die Positionen der LÖcher mit einem Stift und entfern den Sie die Wandhalterungsführung.

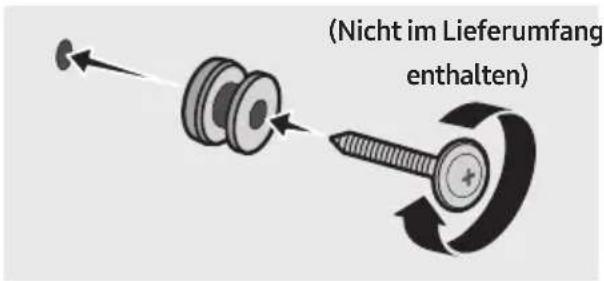

4. Bohren Sie mit einem geeigneten Bohrer an jeder Markierung ein Loch in die Wand.

• Wenn die Markierungen nicht den Positionen der Halterungsbolzen entsprechen, achten Sie darauf, geeignete Dübel in die Löscher einzuführren, bevor Sie die Aufhängungsschrauben einfahren. Wenn Sie Dübel verwenden, achten Sie darauf, dass die gebohrten Löscher für die verwendeten Dübel groß genug sind.

• Stecken Sie eine Schraube (nicht im Lieferumfang enthalten) durch jeder Aufhängungsschraube und drehen Sie dann jeder Schraube in einem Aufhangungsschraubenloch.

6. Installieren Sie 2 Wandhalterungen mit der richtigen Ausrichtung auf der Unterseite der Soundbar unter Verwendung von 2 Schrauben.

• Achten Sie beim Zusammenbau darauf, dass sich die Aufhängungsteile der Wandhalterungen hinter der Rückseite der Soundbar befinden.

• Das tatsächliche Produkt kann sich je nach Modell von der obigen Abbildung unterschieden.

• Montieren Sie die Soundbar mithilfe der befestigten Wandhalterungen, indem Sie die Wandhalterungen an die Aufhangungsschrauben an der Wand hängen.

1. Schieber Ben Sie die Soundbar wie nachfolgend dargestellt nach unter, sodass die Wandhalterungen sicher auf den Aufhangungsschrauben ruhen.

2. Setzen Sie die Aufhängungsschrauben in den breiten (unteren) Teil der Wandhalterung ein und schieren Sie dann die Wandhalterung nach unten, sodass die Wandhalterung sicherauf den Aufhängungsschrauben ruhen.

09 INSTALLIEREN DER SOUNDBAR VOR DEM FERNSEHER

Richten Sie die Mitte der Soundbar wie in der Abbildung dargestellt an der Mitte des TV-Geräts aus. Stellen Sie den Soundbar zu diesen Zeitpunkt mindestens 3 cm vom Fernseher entfernt auf, damit die Spracherkennung nicht gestört wird.

HINWEISE

• Achten Sie darauf, dass die Soundbar auf einer flachen und stabilen Oberfläche platziert ist.
• Ein unzureichender Abstand zwischen dem TV-Gerät und der Soundbar könnte Probleme bei der Spracherkennung und der Akustik verursachen.

10 SOFTWARE-UPDATE

Automatisches Update

Wenn die Soundbar mit dem Internet verbunden ist, werden Software-Updates automatisch durchgeführt, auch wenn die Soundbar ausgeschaltet ist.

• Zum Verwenden der Funktion des Automatischen Updates muss die Soundbar mit dem Internet verbunden sein. Die Wi-Fi-Verbindung zur Soundbar wird beendet, wenn das Stromkabel der Soundbar getrennt oder der Strom abgeschaltet wird. Wenn der Strom abgeschaltet wird, wenn der Strom wieder eingeschaltet wird oder Sie das Stromkabel wieder anschlossen, schalten Sie die Soundbar ein und verbinden Sie sie wieder mit dem Internet.

USB-Update

Samsung wird möglicherweise in Zukunft. Updates für die System-Firmware der Soundbar anbieten.

Wenn ein Update verfügbar ist, können Sie die Soundbar aktualisieren, indem Sie das USB-Laufwerk, das die Update-Firmware enthalt, an den SERVICE-Anschluss der Soundbar anschließen.

1. Navigieren Sie zu (www.samsung.com) →uchen Sie nach dem Modellnamen im Kundenbetreuungsmenu.
2. Weitere Informationen zur Aktualisierung finden Sie in der Aktualisierungsanleitung.
3. Laden Sie die Aktualisierungsdatei (USB-Typ) herunter.
4. Entzippen Sie die Datei, um einen Ordner mit dem Dateinamen zu erstehen.
5. Speichern Sie den erstellten Ordner auf einem USB-Stick und schreiben Sie ihn dann an die Soundbar an.
6. Schalten Sie die Soundbar ein. AnschlieBend wird das Produkt innerhalb von 3 Minuten aktualisiert.

Schalten Sie sie während des Updates nicht aus und entfern den den USB-Stick nicht.

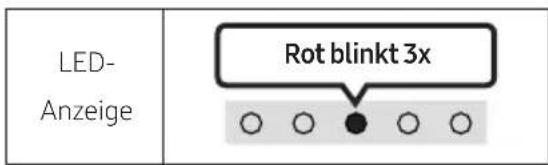

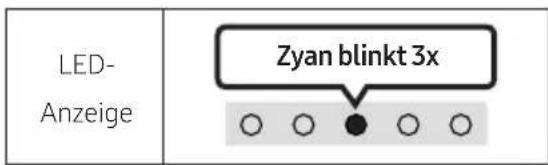

- Wenn nach Abschluss des Software-Updates die gelbe LED leuchtet, wird ein zusätzliches Update durchgeführt. Schalten Sie in thisum Fall das Gerät nicht aus bzw. entfernen Sie das USB-Kabel nicht.
- Wird das Update nicht fortgesetzt, verbinden Sie das Netzkabel erneut mit der Soundbar.
- Wenn die neueste Version installiert ist, wird kein Update durchgeführt.
- Je nach USB-Typ wird das Update möglicherweise nicht unterstützt.
- Wenn keine Update-Datei verfügbar ist

• Bei Update-Datei für die gleiche Version oder niedriger

Zurücksetzen

Drücken Sie bei eingeschalteter Soundbar gleichzeitig die Tasten - + (Lautstärke) an dem Gehäuse für mindestens 5 Sekunden. Die LED-Anzeige ändert sich wie folgt dargestellt und dann wird die Soundbar zurückgesetzt.

ACHTUNG

• Alle Einstellungen der Soundbar werden zurückgesetzt. Achten Sie darauf, dies nur auszuführen, wenn das Zurücksetzen erforderlich ist.

Informationen zu Sicherheits-Updates

Sicherheits-Updates werden bereitgestellt, um die Sicherheit Ihres Geräts zu verbessern und ihre persönlichen Informationen zu schützen. Weitere Informationen zu Sicherheits-Updates finden Sie unter https://security.samsungtv.com.

Die Website unterstützt nur gewisse Sprachen.

11 FEHLERBEHEBUNG

Überprüfen Sie Folgendes, bevor Sie den Kundendienst informieren.

Die Soundbarlässt sich nicht einschalten.

Überprüfen Sie, ob das Stromkabel der Soundbar korrekt in die Steckdose eingesteckt ist.

Die Soundbar Funktioniert unregelmäßig.

→Nachdem Sie das Stromkabel entfernt haben setzen Sie es erneut ein.
→Schalten Sie das externe Gerät aus und wieder ein und versuchen Sie es erneut.
→Wenn kein Signal vorhanden ist, schaltet sich die Soundbar nach einer bestimmten Zeitspanne automatisch aus. Schalten Sie die Stromversorgung ein. (Siehe Seite 8.)

Fernbedienung Funktioniert nicht.

• Zeigen Sie mit der Fernbedienung direkt auf die Soundbar.
  Ersetzen Sie die Batterien durch neue.

Die rote LED-Anzeige auf der Soundbar bleibt an.

Das Mikrofon wird ausgeschaltet.
Schalten Sie das Mikrofon ein. (Siehe Seite 6.)

Die Soundbar gibt keinen Ton aus.

Die Lautstärke der Soundbar ist zugering oder stummgeschaltet. Passen Sie die Lautstärke an.
Wennein externes Gerät (STB, Bluetooth-Gerät, Mobilgerät usw.) angeschlossen ist, passen Sie die Lautstärke des externen Geräts an.
→Wahlen Sie für die Tonausgabe o Fernsehgeräts die Soundbar aus. (Samsung-TV: Start ( m→ Menu →

Einstellung ( Alle Einstellungen ( ) Ton Tonausgabe Soundbar wahlen)

Die Kabelverbindung mit der Soundbar konnte lose sein. Trennen Sie das Kabel und schreiben Sie es erneut an.
Entfernen Sie das Netzkabel vollständig, schlieBen Sie es erneut an und schalten Sie die Stromversorgung ein.
→Initialisieren Sie das Produkt und versuchen Sie es erneut. (Siehe Seite 38.)

Falls das TV-Gerät nicht über HDMI (eARC) angeschlossen ist.

→Prufen Sie, ob das HDMI-Kabel korrekt an den eARC-Anschluss angeschlossen ist. (Siehe Seite 16.)
Der Anschluss ist möglicherweise aufgrund des angeschlossenen externen Geräts (Set-Top-Box, Spielgerät, etc.) nicht möglich. Verbinden Sie die Soundbar direkt.
HDMI-CEC ist eventuell nicht an dem Fernsehgerät aktiviert. Schalten Sie das CEC im Menu des Fernsehgeräts ein.

(Samsung-TV: Start (m Menu Einstellung ( Alle Einstellungen ( Verbindung Externe Geräteverwaltung Anynet+ (HDMI CEC) EIN)

Es gibt keinen eingehenden Ton beim Anschluss an den Fernseher im Modus HDMI (eARC).

Ihr Gerät ist nicht in der Lage, das Eingangssignal wiederzugegeben. Ändern Sie die Audioausgabe des Fernsehers auf PCM oder Dolby Digital. (Bei einem Samsung TV: Start (m Menu Einstellung (3 Alle Einstellungen (3 Ton Experteneinstellungen Format des digitalen Audioausgangs)

Die Soundbar lässt sich nicht über Bluetooth verbinden.

→Wechseln Sie beim Verbinden eines neuen Geräts für die Verbindung zur Bluetooth-Kopplung. (Drücken Sie die Taste PAIR auf der Fernbedienung oder drücken Sie die Taste Mikrofon Ein/Aus) am Gehäuse mindestens 5 Sekunden lang.)
→Wenn die Soundbar mit einem anderen Gerät verbunden ist, trennen Sie das Gerät zuerst, um das Gerät zu wechseln.
Stellen Sie die Verbindung wieder her, nachdem Sie die Bluetooth-Laufsprecherliste des zu verbindenden Geräts entfernt haben. (Samsung-TV: Start (m Menu Einstellung (·) Alle Einstellungen (m Ton Tonausgabe Bluetooth-Laufsprecherliste)
Entfernen Sie den Netzstecker und versuchen Sie es dann erneut.
→Initialisieren Sie das Produkt und versuchen Sie es erneut. (Siehe Seite 38.)

Bei einer Bluetooth-Verbindung verschwindet der Ton.

Einige Geräte können Funkstörungen verursachen, wenn Sie sich zu nah an der Soundbar befinden, z. B. Mikrowellen, drahtlose Router usw.
→Wenn Ihr über Bluetooth verbundenes Gerät sich zuweit von der Soundbar entfernt, kann der Ton verschwinden. Bewegen Sie das Gerät;naher an die Soundbar heran.
Wennein Teil Ihres Körpers mit dem Bluetooth-Sender/Empfänger in Kontakt kommt oder wenn das Produkt auf Möbeln aus Metall installiert wird, kann der Ton verschwinden. Überprüfen Sie die Installationsumgebung und die Einsatzbedingungen.

Herstellen einer Wi-Fi-Verbindung ist nicht möglich.

→Prufen Sie, ob Ihr Wireless-Router eingeschaltet ist.
→Schalten Sie den Router aus, schalten Sieihn wieder ein und versuchen Sie es dann erneut.
Die Soundbar stellt keine Verbindung her, wenn das drahtlose Signal zu schwach ist. Versuchen Sie, die Router{naher an der Soundbar zu platzieren oder, wenn möglich, alle Hindernisse zwischen der Soundbar und dem Router zu beseitigen.
Wenn Ihr WLAN-Router neu ist, müssen Sie die Netzwerkeinstellungen des Lautsprechers neu konfigurieren.
Die Soundbar unterstützen WLAN 6 nicht.

Die Soundbar schaltet sich nicht automatisch mit dem TV ein.

→Wenn Sie die Soundbar während des Fernsehens ausschalten, wird die Synchronisation der Stromversorgung mit dem Fernseher deaktiviert. Schalten Sie zuerst das Fernsehgerät aus.

Die AVA-Funktion ist in folgenden Fällen nicht verfügbar.

Die AVA-Funktion ist mit der Q-Symphony-Funktion nicht verfügbar.
Die AVA-Funktion ist nicht verfügbar, wenn das Mikrofon ausgeschaltet ist.

Nach dem Herstellen einer Verbindung zwischen TV-Gerät und Soundbar haben ich in den Soundbar-Modus gewechselt. Dann wird kein Ton vom TV-Gerät ausgegeben.

→Wenn Sie ihre Soundbar mit einem Mobilgerät verbinden, während die Soundbar mit dem TV-Gerät verbunden ist, gibt die Soundbar Ton über das Mobilgerät aus und halt die TV-Verbindung bei. Der TV-Ton wird also nirgendwo ausgegeben.
Trennen Sie das Mobilgerät und der TV-Ton wird wieder von der Soundbar ausgegeben.

Die Soundbar wird nicht in AirPlay angezeigt.

→Wenn Sie AirPlay in Ihrer Soundbar aktivieren möchten, müssen Sie das Gerät zunachst mit der Samsung SmartThings-App registrierten, indem Sie den Bedingungen der App zustimmen. (Weitere Informationen finden Sie auf Seite32.)
AirPlay wird nicht betrieben, wenn Sie die Soundbar aus der Samsung SmartThings-App Löschen.
Vergewissern Sie sich, dass die Soundbar und das Apple-Gerät über desselbe WLAN-Netzwerk verbundenen sind.
Die Soundbar ist mit auf iOS 13.4 oder neuer installiertem AirPlay kompatibel.

Group Play ist nicht aktiviert.

Überprüfen Sie, ob es sich bei den Audiogeräten um neue Geräte ab 2024 handelt.
Überprüfen Sie, ob das Host-Gerät mit einem WLAN als Quelle verbunden ist.
Vergewissern Sie sich, dass alle Audiogeräte mit demselben WLAN (bei 5 GHz) verbunden sind.

12 LICENSE

Dolby ATMOS

• Verwende dein Smartphone, Tablet oder deinen Computer als Fernbedienung für Spotify. Auf Spotify.com/connect erfolrst du mehr.
  Die Spotify Software unterliegt den folgenden Drittanbieter-Lizenzen: https://www.spotify.com/connect/third-party-licenses.

Bekanntmachung zu Open Source Lizenzen

Die in thism Produkt verwendete Open Source-Software finden Sie auf der folgenden Webseite (https://opensource.samsung.com).

INNEHÄLLSFORTECKNING

01 Kontrollera componenterna 4

02 Produktoversikt 5

Frontpanel/oversidespanelpaaSoundbar 5

Anvanda Q-Symphony-funktionen 24

Anvanda SpaceFit Sound 25

06 Ansluta en extern enchet 26

Effekt Ineffect		Uteffekt
		Med endast subwoofer	Med subwoofer och trådlösa bakre hötgalare
Adaptive Sound	2.0 kanaler 5.1 kanaler	7.1 kanaler
	5.1 kanaler 5.1 kanaler	7.1 kanaler
	Dolby Atmos® 5.1 kanaler	7.1 kanaler
DTS Virtual:X	2.0 kanaler 5.1 kanaler	7.1 kanaler
	5.1 kanaler 5.1 kanaler	7.1 kanaler
	Dolby Atmos® 5.1 kanaler	7.1 kanaler
Music	2.0 kanaler 5.1 kanaler	7.1 kanaler
	5.1 kanaler 5.1 kanaler	7.1 kanaler
	Dolby Atmos® 5.1 kanaler	7.1 kanaler
Game	2.0 kanaler 5.1 kanaler	7.1 kanaler
	5.1 kanaler 5.1 kanaler	7.1 kanaler
	Dolby Atmos® 5.1 kanaler	7.1 kanaler
Standard	2.0 kanaler 2.1 kanaler	7.1 kanaler
	5.1 kanaler 5.1 kanaler	7.1kanaler
	Dolby Atmos® 5.1 kanaler	7.1 kanaler

Aktivera Funktionen Tap Sound

Sadan anvendes Q-Symphony-funktionen 24

Brug af SpaceFit Sound 25

Effekt Input		Output
		Kun med subwoofer	Med subwoofer og trådløst baghøjttalersæt
Adaptive Sound	2.0 kanaler 5.1 kanaler	7.1 kanaler
	5.1 kanaler 5.1 kanaler	7.1 kanaler
	Dolby Atmos® 5.1 kanaler	7.1 kanaler
DTS Virtual:X	2.0 kanaler 5.1 kanaler	7.1 kanaler
	5.1 kanaler 5.1 kanaler	7.1 kanaler
	Dolby Atmos® 5.1 kanaler	7.1 kanaler
Music	2.0 kanaler 5.1 kanaler	7.1 kanaler
	5.1 kanaler 5.1 kanaler	7.1 kanaler
	Dolby Atmos® 5.1 kanaler	7.1 kanaler
Game	2.0 kanaler 5.1 kanaler	7.1 kanaler
	5.1 kanaler 5.1 kanaler	7.1 kanaler
	Dolby Atmos® 5.1 kanaler	7.1 kanaler
Standard	2.0 kanaler 2.1 kanaler	7.1 kanaler
	5.1 kanaler 5.1 kanaler	7.1 kanaler
	Dolby Atmos® 5.1 kanaler	7.1 kanaler

Sådan anvendes Q-Symphony-funktionen

Indstill. ( Alle indstillinger ( Lyd Lydoutput

• Eksenpels pátv-menu:Q-Symphony

BEMÄRKNINGER

• Billedet herunder kan variere ifolge app-versionen.

Aktivér Tap Sound-funktionen

Brug SmartThings-appen til at slä Funktionen Tap View, Tap Sound til.

AVA-funktionen er/DDke tilgengelig i ffolgendetilfaelde.

02 Prehlad Produktu 5
