Tipo de produto	Varredora autopropelida com condutor sentado
Marca	Kärcher
Modelo	KM 150/500 R Bp Pack
Dimensões (C × L × A)	2442 × 1570 × 1640 mm
Peso vazio (sem baterias)	1398 kg
Peso total admissível	3089 kg
Alimentação	Bateria 48 V, 700 Ah (2 pacotes de bateria de 24 V cada)
Autonomia	4 horas (bateria totalmente carregada)
Largura de varredura (com escova lateral)	1500 mm
Largura de varredura (sem escova lateral)	1200 mm
Capacidade de varredura máxima	13800 m²/h (com 1 escova lateral)
Volume do recipiente de pó	500 L
Altura máxima de descarga	1470 mm
Velocidade de deslocamento (frente/trás)	9 km/h
Inclinação máxima (sentido de marcha)	12 %
Raio de giro (direita/esquerda)	1515 mm / 1600 mm
Área do filtro de pó	7 m²
Nível de pressão acústica (LpA)	74 dB(A)
Vibrações (assento)	0,6 m/s²
Tipo de óleo hidráulico	HV 46
Quantidade de óleo hidráulico (reservatório)	28 L
Manutenção	Diário: verificar desgaste das escovas, comandos; semanal: limpeza do radiador, verificar nível de óleo; após 50 h: primeira inspeção do serviço pós-venda
Segurança	Contato de segurança no assento, freio de estacionamento, barra de segurança para descarga, corta-bateria
Acessórios opcionais	Cabine, teto de proteção, giroflex, limpador de para-brisa, iluminação de trabalho

Perguntas frequentes - KM 150500 R Bp Pack Kärcher

Qual é a capacidade do recipiente de pó?

O recipiente de pó tem capacidade de 500 litros. Pode ser esvaziado por um mecanismo de elevação hidráulica até uma altura de 1470 mm.

Como carregar as baterias?

Use o carregador recomendado (48 V, 80 A). Desconecte os conectores da bateria da máquina, conecte-os ao carregador e, em seguida, conecte o carregador a uma tomada de 16 A. Deixe a tampa do motor aberta durante o carregamento. Carregue apenas em um local bem ventilado.

Qual é a autonomia da varredora?

Com baterias totalmente carregadas (48 V, 700 Ah), a autonomia é de aproximadamente 4 horas em funcionamento contínuo.

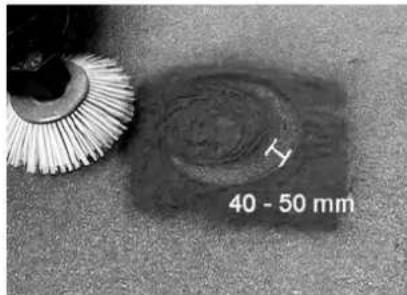

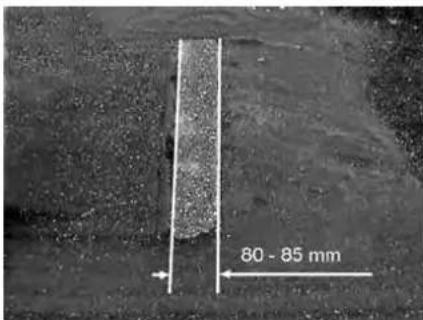

Como ajustar o traçado de varredura?

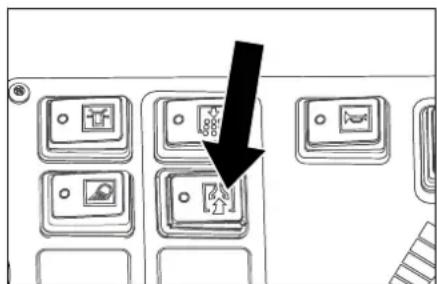

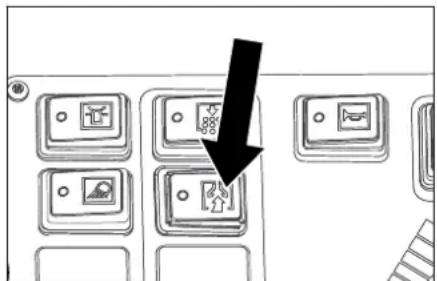

Coloque a máquina em um solo empoeirado, selecione o programa de varredura com escova rotativa e, em seguida, mova-a em marcha a ré. O traçado deve ser um retângulo de 80 a 85 mm de largura. Ajuste o parafuso de regulagem localizado perto da escova para modificar o traçado.

O que fazer se o pó escapar do aparelho?

Verifique primeiro as vedações laterais e ajuste-as a 1-3 mm do solo. Certifique-se de que o ventilador de aspiração esteja ligado. Limpe ou substitua o filtro de pó se necessário.

Qual é a inclinação máxima que a máquina pode subir?

A inclinação máxima no sentido de marcha é de 12%. No sentido lateral, não ultrapasse 10% para evitar tombamento.

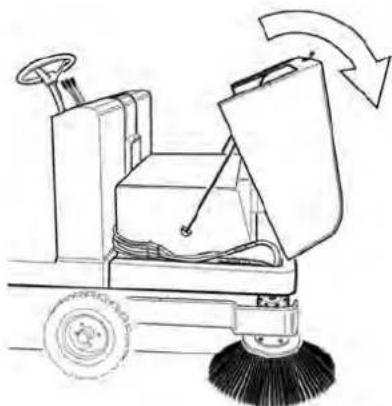

Como esvaziar o recipiente de pó com segurança?

Estacione a máquina em uma superfície plana, aperte o freio de estacionamento e acione o interruptor para levantar o recipiente. Abra a tampa do coletor. Nunca fique embaixo do recipiente levantado e use a barra de segurança fornecida.

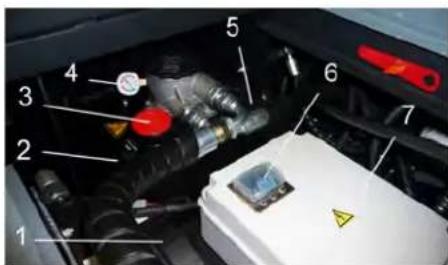

Que tipo de óleo hidráulico usar?

Use óleo hidráulico tipo HV 46. O reservatório contém 28 litros e o sistema completo 35 litros.

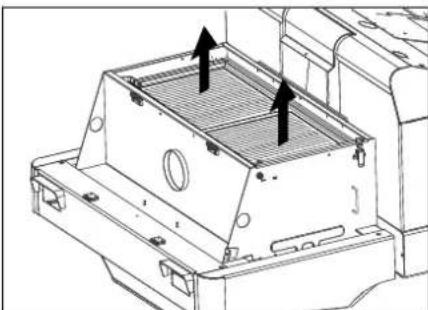

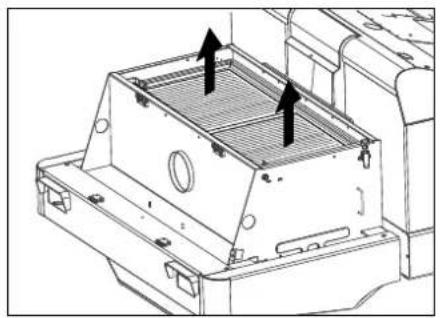

Como limpar o filtro de pó?

O filtro é limpo manualmente usando o botão de limpeza do filtro no painel de instrumentos. Para substituição, primeiro esvazie o recipiente, abra a tampa do filtro e substitua o elemento. Use uma máscara antipó.

O que fazer se a máquina não avançar?

Verifique se você está sentado no assento (contato de segurança). Verifique o fusível principal FU1 (330 A) na caixa eletrônica. Se as baterias estiverem descarregadas, recarregue-as. Certifique-se de que o freio de estacionamento está solto.

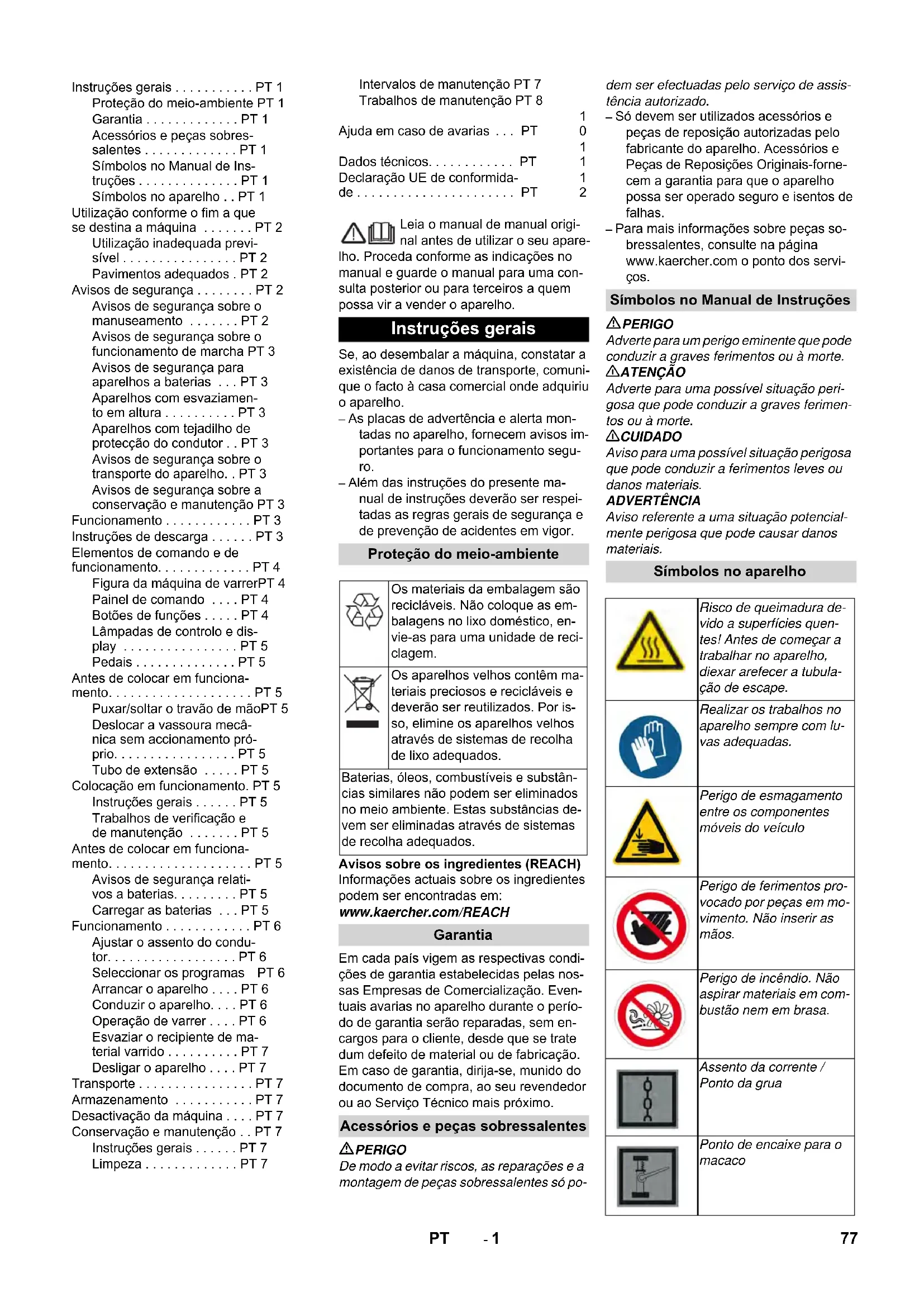

MANUAL DE UTILIZADOR KM 150500 R Bp Pack Kärcher

Não utilizar uma carretilla elevadora.

Instruções gerais. PT 1

Proteção do meio-ambiente PT 1

Garantia .PT 1

Acessórios e peças sobressalentes . PT 1

Símbolos no Manual de Instruções .PT 1

Símbolos no aparelho . . PT 1

Utilização conforme o fim a que se destina a máquina .PT 2

Utilização inadequada previsível. PT 2

Pavimentos adequados. PT 2

Avisos de segurança .PT 2

Avisos de segurança sobre o

manuseamento .PT 2

Avisos de segurança sobre o

funcionamento de marcha PT 3

Aparelhos com esvaziamento

to em altura . PT 3

Aparelhos com tejadinho de

transporte do aparelho..PT 3

conservação e manutenção PT 3

Funcionamento .PT 3

Instruções de descarga . . . . . PT 3

Elementos de comando e de

funcionamento. .PT 4

Figura da máquina de varrerPT 4

Antes de colocar em referência

mento. PT 5

Puxar/soltar o travao de maoPT 5

Deslocaravassourama

Colocacao em funcaoamento. PT 5

Instruções gerais .PT 5

Trabalhos de verificacao e

de manutenção .PT 5

Antes de colocar em referencia

mento. PT 5

Avisos de segurarca relati

vosabaterias. .PT5

Ajustar o assento do conduc

tor. PT 6

Selecionar os programas PT 6

Arrancar o aparelho . . . PT 6

Conduzir o aparelho. . . . PT 6

Operação de varrer . . . PT 6

Esvaziar o recipiente de ma

terial verrido .PT 7

Desligar o aparelho . . . PT 7

Transporte .PT7

Armazenamento .PT7

Desactivacao daquina . . . PT 7

Conservação e manutençao . . PT 7

Instruções gerais .PT 7

Limpeza .PT7

Intervalos de manutenção PT 7

Trabalhos de manutenção PT 8

Ajuda em caso de avarias . . . PT 0

Dados&Tecnicos. 1

Declaração UE de conformidade

PT

Leia o manual original antes de utilizar o seu aparelho.

Proceda conforme as indicações no manual e guarde o manual para uma consulta posterior ou para terceiros a quem possa vir a vender o aparelho.

Isto. Proceda conforme as indicações no manual e guarde o manual para uma consulta posterior ou para terceiros a quem possa vir a vender o aparelho.

Se, ao desembalar o aparelho, constatar a existência de danos de transporte, comunique o facto à casa comercial onde adquiriu o aparelho.

Se, ao desembalar a máquina, constatar a existência de danos de transporte, comunique o facto à casa onde comercialmente adquiriu o aparelho.

• As placas de advertência e alerta montadas no aparelho fornecem avisos importantes para o funcionamento seguro.
• Além das instruções do presente manual de instruções, devem ser respeitadas as regras gerais de segurança e de prevenção de acidentes em vigor.

Os materiais da embalagem são recicláveis. Não coloque as embalagens no lixo doméstico, envie-as para uma unidade de reciclagem.

Os materiais da embalagem são recicláveis. Não coloque as embalagens no lixo doméstico, envie-as para uma unidade de reciclagem.

Os aparelhos velhos contêm materiais preciosos e recicláveis e deverão ser reutilizados. Por isso, elimine os aparelhos velhos através de sistemas de recolha de lixo adequados.

Baterias, óleos, combustíveis e substâncias similares não podem ser eliminados no meio ambiente. Estas substâncias devem ser eliminadas através de sistemas de recolha adequados.

Avisos sobre os ingredientes (REACH). Informações atuais sobre os ingredientes podem ser encontradas em:

Em cada país vigoram as respectivas condições de garantia estabelecidas pelas nossas Empresas de Comercialização. Eventuais avarias no aparelho durante o período de garantia são reparadas, sem encargos para o cliente, desde que se tratem de defeito de material ou de fabricação. Em caso de garantia, dirija-se, munido do documento de compra, ao seu revendedor ou ao Serviço Técnico mais próximo.

Acessórios e peças sobressalentes

PERIGO

De modo a evitar riscos, as reparações e a montagem de peças sobressalentes só po

dem ser efectuadas pelo serviço de assistência autorizada. - Só devem ser utilizados acessórios e peças de reposição autorizadas pelo fabricante do aparelho. Acessórios e Peças de Reposição Originais fornecem a garantia para que o aparelho possa ser operado com segurança e isento de falhas. - Para mais informações sobre peças sobressalentes, consulte na página www.kaercher.com o ponto dos serviços.

Símbolos no Manual de Instruções

△PERIGO

Adverte para um perigo eminente que pode conduzir a graves ferimentos ou à morte.

ATENÇÃO

Adverte para uma possível situação perigosa que pode conduzir a graves ferimentos ou à morte.

△CUIDADO

Aviso para uma possível situação perigosa que pode conduzir a ferimentos leves ou danos materiais.

ADVERTÊNCIA

Aviso referente a uma situação potencialmente perigosa que pode causar danos materiais.

Símbolos no aparelho

	Risco de queimadura de- vido a superficies quen- tes! Antes deomidar a trava- hablar no aparecido, diexar arefecer a tubula-ção de escape.
	Realizar os lavoros no aparecido sempre com lu- vas adequadas.
	Perigo de esmagamento entre os componentes\ móveis do célicoo
	Perigo de ferimentos pro- vocado por peças em mo- vimento. Não inserir as\ mãos.
	Perigo de incêndio. Não\ aspirar materiais em combustão nem em brasa.
	Assento da corrente / Ponto da grua
	Ponto de encaixe para o macaco
	Declive máximo do solo durante marchas com co-lector do lxio varcido le-volvimento.
	No sentido de marcha, não conducir em subidas supereiores a 12%.
	Atença escova rotativa (ter atença ao sentido de rotação).
	Aviso para tensão elétrica perigosa!
	Ter em atença os avisos!
	Guiar lentamente!
	P. f. ler omanual de ins-truções e proceder em conformidade!
	Perigo de danos! Não lavar o fazer do pô.

Utilização conforme o fim a que se destina a vassoura

A vassoura de varrer foi concebida para a limpeza profissional de pavimentos, por exemplo, para as seguintes aplicações:

Parques de estacionamento, instalações de produção, armazéns logísticos, hotéis, superfícies do comércio a retalho, armazéns, passeios.

Esta vassoura mecânica foi concebida para varrer superfícies em zonas internas e externas. Antes de utilizar o aparelho e os respectivos dispositivos de trabalho, verifique se está em bom estado e seguro no funcionamento. Se tiver dúvidas quanto ao bom estado do aparelho, não o utilize. Utilize esta vassoura mecânica exclusivamente em conformidade com as indicações destas Instruções de Serviço. No aparelho não podem ser executadas alterações.

• Este aparelho é apropriado para os pavimentos enunciados no presente Manual de Instruções.
• O aparelho só pode passar por superfícies que o proprietário ou responsável pela utilização do aparelho aprovou para este fim.
• De um modo geral vale o seguinte: Manter afastados do aparelho quaisquer materiais facilmente inflamáveis (perigo de explosão/incêndio).

Utilização inadequada previsível

→ Nunca varrer/aspirar líquidos explosivos, gases inflamáveis nem ácidos ou solventes não diluídos, tais como gasolina, diluentes de tinta ou óleo combustível, que podem formar gases ou misturas explosivas quando misturados com o ar aspirado, assim como acetona, ácidos e solventes não diluídos, já que estas substâncias prejudicam os materiais utilizados no aparelho. → Nunca varrer/aspirar pós reativos de metal (p. ex. alumínio, magnésio, zinco). Estes, em combinação com detergentes altamente alcalinos e ácidos, formam gases explosivos. → Não varrer/aspirar objectos que estão a queimar ou em brasa. → O aparelho não é adequado para varrer substâncias nocivas para a saúde. → É proibida a permanência nas zonas de perigo. É proibido usar o aparelho em locais onde há perigo de explosão. → Não é permitido transporte de acompanhantes na vassoura. → Não é permitido empurrar ou transportar objectos com este aparelho.

Pavimentos adequados

Asfalto, piso industrial, laje, betão, paralelepípedos.

Avisos de segurança

Avisos de segurança sobre o manuseamento

→ Para a manutenção das linhas de ar e de fuga, o aparelho não deve ser operado a uma altitude superior a 2000 metros acima do nível normal. (Apenas válido na Finlândia) Caso o aparelho esteja equipado com uma tubagem flexível (mangueira) em PVC, esta não deve ser utilizada com temperaturas ambiente muito baixas (abaixo de 0°C). Em caso de dúvidas relativas ao seu aparelho, contactar a Karcher. → Antes de utilizar o aparelho e os respectivos dispositivos de trabalho, verifique se está em bom estado e seguro no funcionamento. Se tiver dúvidas quanto ao bom estado do aparelho, não o utilize. → Na utilização do aparelho em zonas de perigo (p. ex. bombas de gasolina), deverão ser observadas as respectivas normas de segurança. É proibido usar o aparelho em locais onde há perigo de explosão.

PERIGO

Perigo de lesões!

→ Não utilize o aparelho sem a cobertura de proteção em locais onde o operador possa ser alvo de objetos em queda. → O utilizador deve utilizar o aparelho de acordo com as especificações. Deve observar as condições locais e prestar atenção a terceiros, especialmente a crianças, quando trabalhar com o aparelho. → Por princípio, devem ser observadas as medidas de segurança, regras e disposições válidas para veículos automóveis. → Antes de iniciar os trabalhos, o operador deve assegurar que todos os dispositivos de proteção estão corretamente montados e que funcionam corretamente. → O operador do aparelho é responsável por acidentes com outras pessoas ou com propriedade das mesmas. → Ter atenção que o operador utilize roupa justa. Utilizar calçado seguro e roupa ligeira. → Controlar as imediações antes de arrancar (p. ex. crianças). Ter atenção a suficiente visibilidade! → Nunca deixe o aparelho sozinho quando o motor estiver a funcionar. O operador só pode abandonar o aparelho quando o motor estiver parado, o aparelho estiver protegido contra movimentos involuntários e a chave tiver sido retirada da ignição. → Retire a chave, de modo a evitar a utilização do aparelho por pessoas não autorizadas. → O aparelho só deve ser manobrado por pessoas que tenham sido instruídas, especialmente para o efeito, ou por pes

soas que já comprovaram ter capacidades para a manobra do aparelho e que estejam expressamente autorizadas a utilizarem o mesmo.

→ Este aparelho não é adequado para a utilização por pessoas (incluindo crianças) com capacidades físicas, sensórias e psíquicas reduzidas e por pessoas com falta de experiência e/ou conhecimentos, exceto se forem supervisionadas por uma pessoa responsável pela sua segurança ou receberam instruções sobre o manuseamento do aparelho. As crianças devem ser supervisionadas, de modo a assegurar que não brincam com o aparelho.

CUIDADO

Perigo de danos! Não varrer fitas, cordas ou arames. Estes podem enrolar-se em torno do cilindro varredor.

Perigo de ferimentos! Verificar a capacidade de suporte do solo, antes de circular com o veículo por cima do mesmo.

PERIGO

Perigo de acidente, perigo de ferimentos! Perigo de capotamento em subidas fortes. - No sentido de marcha, não conduzir em subidas superiores a 12%. Perigo de queda no caso de percurso rápido em curvas (sobretudo curvas à esquerda). - Conduzir devagar nas curvas. Perigo de capotamento em caso de piso instável. - Conduzir o aparelho apenas sobre piso firme.

Perigo de capotamento em caso de inclinação lateral demasiado forte. - Em posição perpendicular ao sentido de marcha, não conduzir em subidas superiores a 10%.

Avisos de segurança para aparelhos a baterias

Aviso: A garantia só é válida se utilizar as baterias e os carregadores recomendados pela Kärcher.

- É absolutamente imprescindível respeitar as instruções do fabricante da bateria e do carregador. Ao lidar com baterias, siga as recomendações do legislador. - Nunca deixe as baterias por muito tempo descarregadas, recarregue-as o mais rapidamente possível. - Mantenha as baterias sempre limpas e secas para evitar correntes de fuga. Proteger contra impurezas, tais como pó de metal. - Não colocar ferramentas ou similares sobre a bateria. Curto-circuito e perigo de explosão. - Nunca trabalhe com chamas abertas ou faíscas e nunca fume na proximidade das baterias ou da sala onde serão carregadas. Perigo de explosão.

• Não fazer em peças quentes, por exemplo, no motor de arranque (perigo de queimadura).
• Tenha o maior cuidado ao manusear ácido da bateria. Respeite as respectivas indicações de segurança!
• As baterias gastas devem ser eliminadas sem prejudicar o ambiente e de acordo com a directiva CE 91/157/CEE.

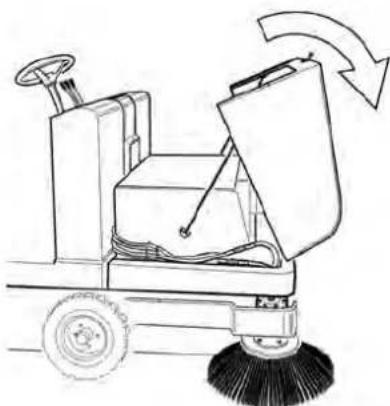

Aparelhos com esvaziamento em alta

PERIGO

Perigo de lesões!

Ao realizar problemas no esvaziamento em alta, verificar completamente o colector do lixo varrido e fixá-lo. → Executar a fixação apenas fora da zona de perigo.

Aparelhos com tejadilho de protecção do condutor

AVISO

O tejadilho de proteção do condutor (opcional) assegura a proteção contra peças maiores em queda. No entanto, não oferece proteção contra capotamento!

→ Verificar o tejadilho de proteção diariamente quanto a danos. → Em caso de danos no tejadilho de proteção ou em componentes individuais, substituir a totalidade do tejadilho de proteção. → Não é permitida qualquer modificação do tejadilho de proteção, bem como a utilização de quaisquer elementos, componentes e módulos que não pertençam à Karcher, quando estes possam limitar o funcionamento do tejadilho de proteção.

Avisos de segurança sobre o transporte do aparelho

→ Durante o transporte em atrelados ou veículos, observar o peso vazio (peso de transporte) do aparelho. → Para o transporte do aparelho, remover a ficha do carregador e fixar bem o aparelho.

Avisos de segurança sobre a conservação e manutenção

→ Antes da limpeza e manutenção do aparelho, da substituição de peças ou da modificação para outras pessoas, o aparelho deve ser desligado e a chave retirada da ignição. No caso de aparelhos com bateria de tração, separar sempre a bateria do sistema elétrico do aparelho através do ponto de separação da bateria (ficha do carregador) em todos os trabalhos de manutenção. → A bateria deve ser desconectada sempre que forem realizados trabalhos no sistema elétrico.

Para tal, desligar primeiro o polo negativo e depois o polo positivo.

A religação é feita na sequência inversa. Ligar primeiro o polo positivo e depois o polo negativo.

A limpeza do aparelho não pode ser executada com uma mangueira ou com um jato de água de alta pressão (perigo de curtos-circuitos ou de outros danos). As reparações só podem ser executadas pelas oficinas de assistência técnica autorizadas ou por técnicos especializados nesta área, que estejam devidamente familiarizados com as principais normas de segurança. → Ter atenção ao controlo de segurança de acordo com as prescrições locais em vigor referentes a aparelhos profissionais móveis. Realizar os trabalhos no aparelho sempre com luvas adequadas.

Funcionamento

A vassoura mecânica funciona de acordo com o princípio da pá varredora.

• O rolo varredor em rotação transporta a sujidade diretamente para o coletor de lixo. -A vassoura lateral limpa as esquinas e os cantos da área varrida e leva a sujidade para a faixa do rolo varredor. -A poeira final é aspirada através do filtro de poeira através da ventoinha de aspiração.

Instruções de descarga

Perigo

Perigo de ferimentos, perigo de danos! Ter atenção ao peso do aparelho durante os trabalhos de correamento/descarregamento.

Peso (sem baterias) 1398 kg*
Peso (com baterias) 2690 kg*

• Se estiverem montados kits de montagem, o peso situar-se-á respetivamente mais alto.

→ Não utilizes um empilhador.

→ Utilizar uma rampa adequada ou uma grua para o carregamento/descarregamento do aparelho! No caso de utilização de uma rampa, ter atenção: distância do solo de 70mm. → Se o aparelho for fornecido sobre uma palete, deve construir-se uma rampa com as tábuas fornecidas. As instruções para a construção da rampa encontram-se na página 2.

Aviso importante: Cada tábua tem que ser aparafusada com 2 parafusos.

1 Porta da cabina (opção) 2 Ponto de fixação (4x) 3 Tejadinho de proteção (opção) 4 Foco rotativo de aviso 5 Limpa para-brisas (opção) 6 Bloqueio da cobertura do aparelho 7 Painel de comando 8 Volante 9 Fechadura de ignição 10 Trava de imobilização 11 Pedais 12 Banco (com interruptor de contacto no assento) 13 Ficha da bateria 14 Jogo de baterias 2x24V 15 Roda traseira 16 Tampa do motor 17 Regulação do cilindro varredor 18 Sistema de iluminação (opção) 19 Recipiente de material varrido 20 Vassoura lateral 21 Roda dianteira 22 Acesso ao rolo varredor

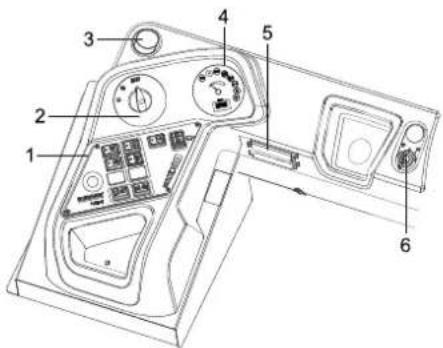

1 Botões de funções 2 Seletor de programas 3 Abertura de ventilação (opção) 4 Indicação multifuncional 5 Caixa de fusíveis local de trabalho 6 Fechadura de ignição

Fecho da ignição

1 Chave de ignição - Posição 0: desligar o motor - Posição 1: Ignição ligada - Posição 2: colocar o motor em funcionamento

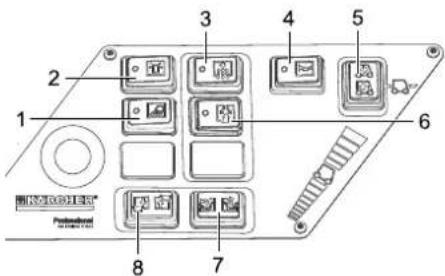

Botões de funções

1 Iluminação de trabalho Lig/Desl 2 Pirilampo Lig/Desl 3 Limpeza do filtro 4 Buzina 5 Seletor da direção de marcha 6 Ventoinha de aspiração 7 Tampa do recipiente abrir/fechar 8 Elevar/baixar o recipiente de material varrido

Lâmpadas de controlo e display

1 Capacidade da bateria 2 Luz de controlo da bateria 3 Lâmpada de controlo do estado operativo 4 Luz de controlo da luz de presença 5 Lâmpada de controlo (não conectada) 6 Luz de controlo dos médios 7 Lâmpada de controlo (não conectada) 8 Lâmpada de controlo da direção de marcha em frente 9 Lâmpada de controlo de marcha-atrás 10 Contador das horas de serviço

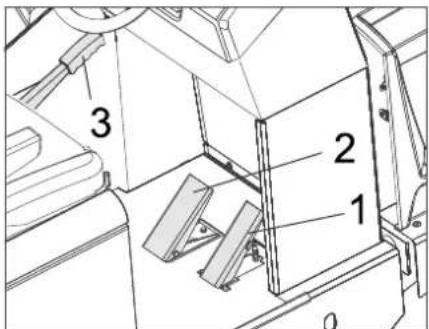

Pedais

1 Pedal do acelerador 2 Pedal do travão 3 Trava de imobilização

Antes de colocar em funcionamento

Puxar/soltar o travão de mão

Soltar o travão de imobilização, carregando no pedal do travão. Puxar o travão de imobilização, carregando no pedal do travão.

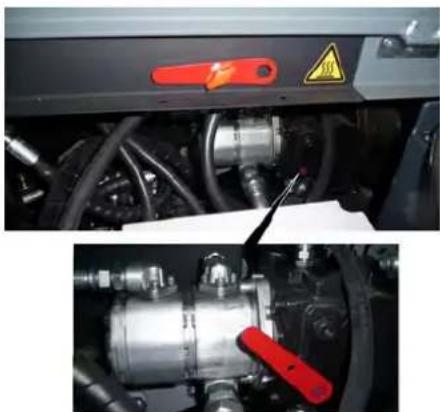

Deslocar a vassoura mecânica sem acontecimento próprio

→ Abrir a tampa do motor.

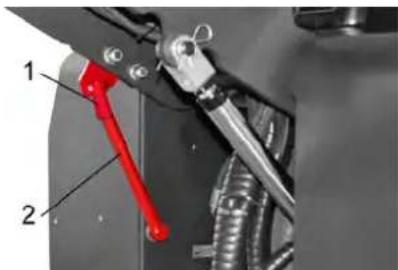

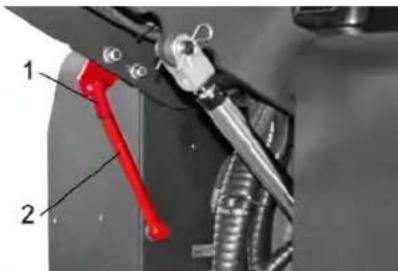

Girar a alavanca de roda livre (vermelha) da bomba hidráulica em 180° (no sentido anti-horário).

Utilizar ferramenta especial.

AVISO

A ferramenta especial (chave de parafusos vermelha) encontra-se num suporte, no quadro do célico, até à marcha livre.

CUIDADO

Não desloque a vassoura mecânica, sem acontecimento próprio, por percursos muito longos e nunca a uma velocidade superior a 10 km/h.

→ Voltar a reposicionar a alavanca de roda livre após o deslocamento.

Tubo de extensão

Se a alavanca de roda livre da bomba hidráulica tiver sido utilizada para o deslocamento da máquina, esta tem que ser deslocada no sentido horário até ao batente.

Utilizar ferramenta especial.

Colocação em funcionamento

Instruções gerais

→ Estacionar a varredora mecânica sobre uma superfície plana. Retirar a chave da ignição. → Ativar o travão de imobilização.

Trabalhos de verificação e de manutenção

Diariamente antes de iniciar os trabalhos

→ Verificar o estado da bateria e, se necessário, carregar a bateria (ver capítulo "Carregar as baterias"). → Verificar se o rolo-escova e a escova lateral apresentam desgaste e/ou se há fitas enroladas nelas. → Controlar as rodas relativamente ao enrolamento de fitas. → Verificar se todos os elementos de comando funcionam. → Controlar o aparelho quanto a danos. → Limpar o filtro do pó com o botão do dispositivo de limpeza de filtros.

Aviso: descrição, ver capítulo Conservação e manutenção.

Antes de colocar em funcionamento

Avisos de segurança relativos a baterias

Observar impreterivelmente os seguintes avisos de advertência ao manusear baterias:

Observar os avisos na bateria, no manual de instruções e nas instruções de funcionamento do veículo!

Usar óculos de proteção!

	Manter o écido e as baterias fora do alcance das crianças
	Perigo de explosão!
	É proibido fogo, faíscas, luz aberta e fumar!
	Perigo de queimaduras!
	Primeiro socorro!
	Sinal de avis!
	Eliminação!
Pb	Não eliminar a bateria no lixo dométrico!
	Aviso para tensão eletrica perigosa!

△ Perigo

Perigo de explosão! Não colocar ferramentas ou objetos semelhantes sobre a bateria, ou seja, sobre os polos finais e os conectores de células.

Perigo

Perigo de lesões! Em caso de ferimentos, evitar o contato com chumbo. Depois de executar trabalhos na bateria, lavar sempre as mãos.

Perigo

Perigo de incêndio e explosão! - Proibido fumar e fogo aberto. - Os espaços onde as baterias são carregadas devem estar bem arejados, já que o processo de energia cria um gás altamente explosivo.

Perigo

Perigo de queimaduras!

Lavar ou enxaguar respingos de ácido nos olhos ou na pele com muita água limpa. - De seguida, consultar imediatamente um médico. - As roupas sujas com ácido devem ser lavadas com água.

Antes da colocação em operação do aparelho, carregar as baterias.

PERIGO

Perigo de ferimentos! Observar as prescrições de segurança para o manuseamento de baterias. Observar as instruções de uso do fabricante do carregador.

Consultar a agenda em conformidade com o manual de instruções do fabricante da bateria.

Carregar as baterias apenas com o carregador próprio para o efeito.

Os espaços onde as baterias são carregadas devem estar bem arejados, já que o processo de energia cria um gás altamente explosivo.

Perigo

Perigo de queimaduras químicas. Ao adicionar água em baterias descarregadas, o ácido poderá derramar! Ao manusear ácido de bateria, utilize óculos de proteção e respeite as normas em vigor, para evitar lesões e danos na roupa. Se ocorrer um contato de borrifos de ácido com a pele ou roupa, lavar imediatamente com bastante água.

CUIDADO

Adicionar somente água destilada ou dessalinizada (EN 50272-T3) nas baterias.

Baterias e carregadores recomendados

	No de encomen da
Tabuleiro das baterias 24 V, 700 Ah, (baixa manutençao)*	6.654-280.0
Carregador 48 V, 80 A	6.654-281.0
* O aparecido necessita de 2 baterias

Não é aconselhada a utilização de outras baterias e carregadores, e a utilização dos mesmos pode ser efetuada após consultar o serviço de assistência técnica KÄRCHER.

→ Retirar o conector da bateria na máquina e unir ao conector do carregador. → Inserir o conector do carregador numa tomada padrão de 16 A; o carregador inicia o carregamento automaticamente. → Manter as tampas do motor abertas durante o carregamento. → Aviso: quando as baterias estiverem carregadas, separar primeiro o carregador da rede elétrica e só depois as baterias.

Verificar e corrigir o nível de líquido da bateria

CUIDADO

Consultar a etiqueta em conformidade com o manual de instruções do fabricante da bateria.

Verificar o estado de carregamento da bateria

• Indicação da capacidade da bateria na zona verde: A bateria está carregada.
• Indicação da capacidade da bateria na zona amarela: A bateria está descarregada pela metade.
• Indicação da capacidade da bateria na zona vermelha: A bateria está praticamente descarregada. A operação de varrer está automaticamente terminada em breve. - Lâmpada de controlo brilha vermelho

A bateria está descarregada. A operação de varrer é terminada automaticamente (a reativação dos agregados de varredura só é possível após o carregamento da bateria).

Conduzir o aparelho diretamente à estação de energia evitando subidas desnecessárias. → Carregar a bateria.

Funcionamento

Puxar a alavanca de ajuste do assento para fora. → Deslocar o assento, soltar a alavanca e deixar engatar. → Controlar se o assento está travado, movimentando-o para a frente e para trás.

Selecionar os programas

1 Marcha de transporte 2 Varrer com rolo-escova 3 Varrer com rolo varredor e vassoura lateral

Arrancar o aparelho

Aviso: o aparelho está equipado com um interruptor de contacto no assento. O aparelho é desligado quando se abandona o assento do condutor.

→ Sentar-se no assento do condutor → Posicionar o selector da direcção de marcha na posição central. → Activar o travão de imobilização. → Inserir a chave de ignição no fecho da mesma. Rodar a chave de ignição para a posição "I".

O aparelho está operacional. Girar a chave de ignição para a posição "I". O aparelho está pronto para andamento. Aviso: A indicação da capacidade da bateria mostra a carga real da bateria antes de 10 segundos.

Conduzir o aparelho

→ Ajustar o selector do programa para marcha de transporte → Carregar no pedal do trabalho e mantê-lo carregado. Soltar o travão de imobilização.

Marcha para a frente

→ Ajustar o selector da direcção de marcha em "para a frente". → Carregar lentamente o pedal de marcha.

Marcha atrás

Perigo

Perigo de lesões! Durante a marcha-atrás não pode existir qualquer perigo para terceiros, caso contrário deve requerer o apoio de uma pessoa para o apoiar nas manobras.

CUIDADO

Perigo de danos! Acionar o selector da direcção de marcha apenas com o aparelho parado.

→ Ajustar o seletor da direção de marcha em "paraTRS". → Carregar lentamente no pedal de marcha.

Dirigibilidade

• Com o pedal de marcha (translado) é possível regular a velocidade de deslocação continuamente. Evite pisar o pedal aos solavancos para não danificar o sistema hidráulico.

Travar

→ Soltar o pedal de marcha, o aparelho trava automaticamente e para. Aviso: A eficácia de travagem pode ser aumentada carregando no pedal do trabalho.

Passar por cima de obstáculos fixos com 70 mm de altura: Passar, em marcha para a frente, devagar e com cuidado por cima de obstáculos.

Passar por cima de obstáculos fixos com altura superior a 70 mm:

→ Para passar por cima de obstáculos maiores é necessária uma rampa apropriada.

Operação de varrer

CUIDADO

Não varrer fitas de empacotar, arames ou objetos semelhantes, para evitar danos no sistema mecânico da máquina.

Aviso: para encontrar ótimos resultados de limpeza, deve andar-se a uma velocidade adequada às condições da superfície a ser limpa.

Aviso: esvaziar regularmente o depósito de pó durante o funcionamento.

Varrer chão seco

→ Ligar a ventoinha.

→ Para a limpeza de superfícies deve ajustar-se o seletor do programa em varrer com rolo varredor. → Para a limpeza de bordos laterais deve ajustar-se o seletor do programa em varrer com rolo varredor e vassoura lateral.

Varrer chão úmido ou molhado

→ Desligar ventilador. → Para a limpeza de superfícies deve ajustar-se o seletor do programa em varrer com rolo varredor. → Para a limpeza de bordos laterais deve ajustar-se o seletor do programa em varrer com rolo varredor e vassoura lateral.

Esvaziar o recipiente de material varrido

Perigo

Perigo de lesões! Durante o processo de esvaziamento, não podem encontrar-se nem pessoas, nem animais na zona de alcance do recipiente de material varrido.

Perigo

Perigo de esmagamento! Nunca introduzir as mãos na articulação do mecanismo de esvaziamento. Não posicionar-se por baixo do recipiente elevado.

Perigo

→ Ajustar o seletor do programa para marcha de transporte. Elevar o recipiente de material varrido. → Aproximar-se lentamente do recipiente coletor. → Ativar o travão de imobilização.

→ Abrir a tampa do recipiente: Premir o interruptor esquerdo e esvaziar o coletor do lixo varrido. → Fechar a tampa do recipiente: Premir o interruptor direito (aprox. 2 segundos) até rebater até a posição final. Soltar o travão de imobilização. → Afastar-se lentamente do recipiente coletor. → Baixar o coletor de lixo até à posição final.

Desligar o aparelho

→ Carregar no pedal do trabalho e mantê-lo carregado. → Ativar o travão de imobilização. Rodar a chave de ignição para "0" e retirar a chave.

Transporte

PERIGO

Perigo de ferimentos e de danos! Ter atenção ao peso do aparelho durante o transporte.

Rodar a chave de ignição para "0" e retirar a chave. → Ativar o trabalho de imobilização. → Travar o aparelho nos pontos de fixação (4x) com cintas tensoras, cordas ou correntes. → Travar as rodas do aparelho com calços. → Durante o transporte em veículos, proteger o aparelho contra deslizes e tombamentos, de acordo com as diretivas em vigor.

Armazenamento

PERIGO

Perigo de ferimentos e de danos! Ter atenção ao peso do aparelho durante o armazenamento.

Desativação da máquina

Se a vassoura mecânica não for utilizada por muito tempo, observar os seguintes itens:

→ Estacionar a vassoura mecânica sobre uma superfície plana. → Ajustar o seletor do programa para marcha de transporte. Rodar a chave de ignição para "0" e retirar a chave. → Travar a vassoura mecânica de forma que não se possa deslocar. → Limpar a vassoura mecânica por dentro e por fora. → Estacionar o aparelho num lugar protegido e seco. → Retirar o conector da bateria na máquina. → Carregar a bateria e, em intervalo de aprox. 2 meses, recarregá-la.

Conservação e manutenção

Instruções gerais

CUIDADO

Perigo de danos!

Não lavar o farol do bó.

→ Antes da limpeza e manutenção do aparelho, da substituição de peças ou da modificação para outras pessoas, o aparelho deve ser desligado, a chave e a ficha da bateria retiradas ou a bateria desconectada. - As reparações devem ser executadas pelas oficinas de assistência técnica autorizadas ou por técnicos especializados nesta área, que estejam devidamente familiarizados com as principais normas de segurança. - Os aparelhos que podem ser alterados no local para utilização industrial estão sujeitos a uma inspeção de segurança segundo a Norma VDE 0701. → Estacionar a vassoura mecânica sobre uma superfície plana. Rodar a chave de ignição para "0" e retirar a chave. → Ativar o trabalho de imobilização.

Limpeza

CUIDADO

Perigo de danos! A limpeza do aparelho não pode ser executada com uma mangueira ou com um jato de água de alta pressão (perigo de curto-circuitos ou de outros danos).

Limpeza interior do aparelho Perigo

Perigo de lesões! Utilizar máscara de proteção contra poeiras e óculos de proteção.

→ Limpar o aparelho com um pano. → Soprar o aparelho com ar comprimido.

Limpeza exterior do aparelho

→ Limpar o aparelho com um pano molhado de água com detergente suave. Aviso: não utilizar detergentes agressivos.

Intervalos de manutenção

Aviso: o controle das horas de serviço indica o momento para efetuar a manutenção.

Manutenção efetuada pelo cliente

Aviso: caso a manutenção seja efetuada pelo cliente, todos os trabalhos de assistência técnica e manutenção devem ser

efetuados por técnicos qualificados. Se necessário, consulte, a qualquer altura, um revendedor da Karcher.

Manutenção diária:

→ Verifique se o rolo-escova e a escova lateral apresentam desgaste e/ou se há fitas enroladas nelas. → Verificar se todos os elementos de comando funcionam. → Controlar o aparelho quanto a danos.

Manutenção semanal:

→ Limpar o radiador do óleo hidráulico. → Verificar o sistema do óleo hidráulico.

Verificar o nível de óleo hidráulico. → Controlar o nível do líquido dos travões. → Verificar o nível de desgaste das réguas de vedação e, se necessário, substituí-las. → Verificar e lubrificar a tampa do recipiente.

Manutenção antes do desgaste:

Substituir as réguas de vedação. → Reajustar ou substituir os vedantes laterais. → Substituir o rolo-escova. Substituir as vassouras laterais.

Aviso: descrição, veja capítulo "Trabalhos de Manutenção".

Manutenção pelo Serviço de Assistência Técnica

Manutenção antes de 50 horas de serviço:

→ Efetuar a primeira inspeção de acordo com o caderno de manutenção.

Manutenção antes de 250 horas de serviço:

→ Efetuar a inspeção de acordo com o caderno de manutenção.

Aviso: para preservar o direito à garantia, todos os trabalhos de assistência técnica e manutenção deverão ser executados, durante o prazo de garantia, pela assistência técnica autorizada da Karcher e de acordo com o livro de manutenção.

Trabalhos de manutenção

Preparação:

→ Estacionar a vassoura mecânica sobre uma superfície plana. Rodar a chave de ignição para "0" e retirar a chave. → Ativar o travão de imobilização.

Indicações gerais de segurança PERIGO

Perigo de lesões! Quando o coletor de lixo estiver levantado, coloque sempre a barra de segurança.

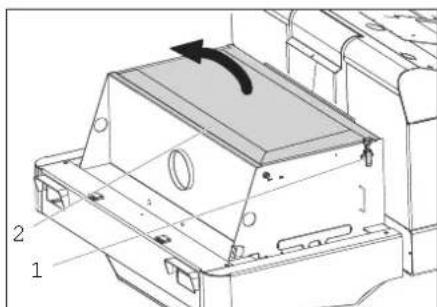

1 Suporte da barra de segurança

2 Barra de segurança

→ Rebater a barra de segurança (para o esvaziamento em altura) para cima e inseri-la no suporte (fixado).

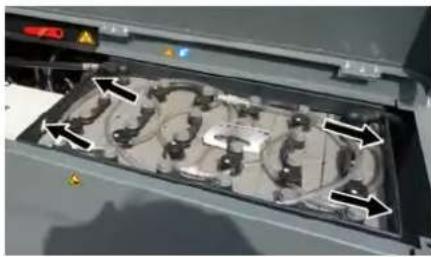

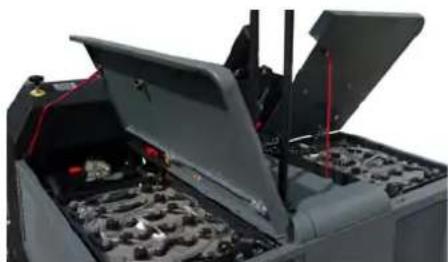

Substituir as baterias

As baterias só podem ser substituídas por um técnico qualificado. A substituição só pode ser efetuada por um técnico qualificado.

Devido ao elevado peso (545 kg cada conjunto de baterias), a substituição deve ser assistida por uma grua. Ao desmontar a bateria, desconectar primeiro o cabo do polo negativo. Fixar os cabos da grua nos 4 olhais do conjunto de baterias e retirar as baterias cuidadosamente.

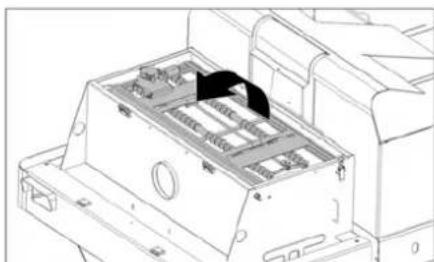

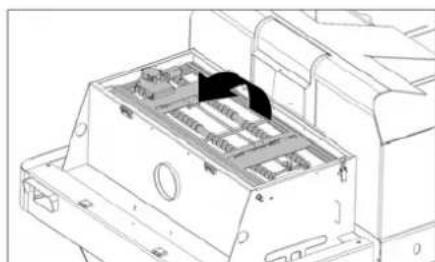

Aviso: Remover primeiro a cobertura lateral.

Verificar o nível de óleo hidráulico e complementar o óleo hidráulico. AVISO

O coletor de lixo varrido não pode ser levantado.

→ Abrir a tampa do motor.

1 Radiador do óleo hidráulico 2 Óculo de inspeção 3 Tampa de fecho, abertura de enchimento do óleo 4 Manômetro 5 Depósito do óleo hidráulico 6 Fusível FU 1 (fusível principal) 7 Carcaça eletrônica

Abertura apenas permitida pelo serviço de assistência técnica.

→ Verificar o nível do óleo hidráulico no óculo de inspeção. - O nível de óleo deve estar entre a marcação "MIN" e "MAX". - Se o nível de óleo estiver abaixo da marca "MIN", atestar com óleo hidráulico. Desapertar a tampa de fecho da abertura para enchimento de óleo. → Limpar a zona de enchimento. Reabastecer de óleo hidráulico.

Tipo de óleo: veja os dados técnicos.

Se o manómetro indicar uma elevada pressão do óleo hidráulico, é necessário que o filtro do óleo hidráulico seja substituído pela Assistência Técnica Kärcher.

Verificar o sistema do óleo hidráulico.

→ Ativar o travão de imobilização. → Colocar o motor em funcionamento.

A manutenção do sistema hidráulico só pode ser realizada pela Assistência Técnica da Kärcher.

→ Controlar a estanquicidade de todas as ligações e tubagens hidráulicas.

Verificar o rolo-escova.

Rodar a chave de ignição para a posição "I". Elevar o coletor de lixo até à posição final. Rodar a chave de ignição para a posição 0. → Ativar o travão de imobilização. → Colocar a barra de segurança para o mecanismo de esvaziamento em alto. Retirar fitas ou fios do rolo-escova. Retirar a barra de segurança. → Inserir a chave de ignição no fecho da mesma. Rodar a chave de ignição para a posição "I". → Baixar o coletor de lixo até à posição final. → Desligar o motor.

Substituir o rolo-escova.

1 Parafuso de fixação do dispositivo do alojamento do rolo varredor 2 Rolo varredor 3 Dispositivo de alojamento do rolo varredor 4 Chapa de retenção, vedante lateral 5 Vedante lateral

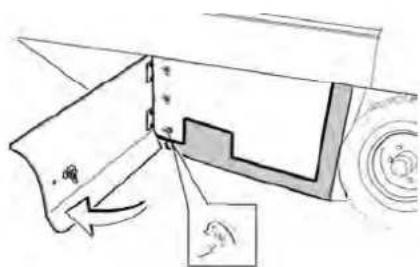

→ Abrir o revestimento lateral com uma chave. Desenroscar as porcas de orelhas, na chapa de retenção, do vedante lateral e retirar a chapa de retenção. → Virar o vedante lateral para fora. → Desenroscar o parafuso de fixação do dispositivo de alojamento do rolo varredor

e girar o dispositivo de alojamento para fora.

Retirar o rolo-escova.

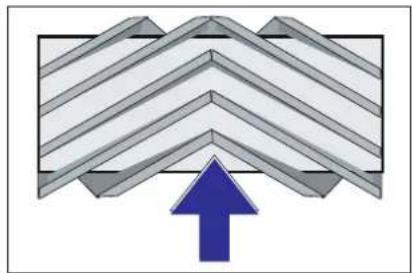

Posição de montagem do rolo varredor no sentido de marcha (visto de cima).

Aviso: ao montar o novo rolo-escova, observar a posição do conjunto de cordas.

→ Montar o novo rolo varredor. As ranhuras do rolo varredor têm de encaixar nos ressaltos do balancim do lado oposto.

Aviso: Após montar o novo rolo-escova é imprescindível ajustar a simetria da vassoura.

Verificar e ajustar a simetria do rolo-escova

Verificar a pressão dos pneus. → Desligar a ventoinha de aspiração. Conduzir a vassoura mecânica a um piso plano e liso visivelmente coberto de pó ou cal. → Colocar o seletor de programas em varrer com rolo varredor. Ajustar o seletor do programa para marcha de transporte. Deslocar o aparelho na marcha atrás. → Verificar simetria da vassoura.

A simetria da vassoura deve formar um retângulo uniforme de 80-85 mm de largura.

Regular a largura da simetria da vassoura:

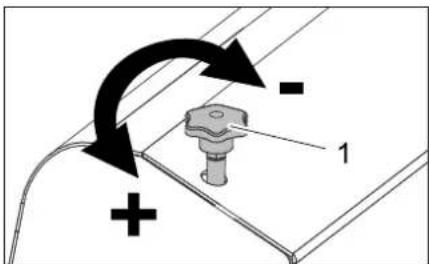

1 Parafuso de ajuste

→ Ajustar a posição da simetria da vassoura através da regulação do parafuso de ajuste. → Verificar simetria da vassoura.

Verificar e ajustar a simetria da vassoura lateral

→ Levantar as vassouras laterais. Conduzir a vassoura mecânica a um piso plano e liso visivelmente coberto de pó ou cal. → Colocar o seletor de programas em varrer com rolo varredor e vassoura lateral. → Levantar as vassouras laterais. → Colocar o seletor de programas em "Marcha". Deslocar o aparelho na marcha atrás. → Verificar simetria da vassoura.

A largura da simetria da vassoura deve situar-se entre 40-50 mm.

→ Corrigir a simetria da vassoura com os parafusos de ajuste. → Verificar simetria da vassoura.

Ajustar os vedantes laterais → Subir o coletor do lixo varrido e fixar com a barra de segurança.

PERIGO

Perigo de lesões! Quando o coletor de lixo estiver levantado, coloque sempre a barra de segurança.

→ Rebater a barra de segurança (para o esvaziamento em alta) para cima e inserir no suporte (fixado).

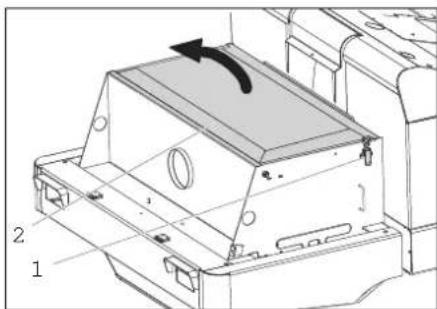

1 Suporte da barra de segurar 2 Barra de segurar

→ Abrir o revestimento lateral, conforme descrito no capítulo "Substituir o rolo da vassoura". Desapertar 6 porcas de orelhas na chapa de retenção lateral. Desapertar 3 porcas (AC 13) na chapa de retenção dianteira. → Pressionar o vedante lateral, o mais que possível para baixo (furo oblongo), até ter uma distância de 1 - 3 mm em relação ao chão. Aparafusar as chapas de retenção. → Repetir o processo do lado oposto.

Limpar manualmente o filtro do pó → Limpar o filtro do pó com o botão de limpeza de filtros.

Antes de trocar o filtro de pó, esvaziar o recipiente de material varrido. Usar uma máscara de proteção contra poeiras ao trabalhar no sistema de filtros. Observar as prescrições de segurança sobre o manuseamento de poeiras finas.

→ Abrir o bloqueio através do desaparafusamento do punho estrelado. → Virar a tampa do aparelho para a frente.

→ Abrir a cobertura do filtro.

→ Virar o vibrador do filtro para a frente.

Trocar o filtro de pó. Voltar a fechar a cobertura do filtro.

Substituir lâmpada incandescente do farol (opção)

Desaparafusar faróis. Retirar os faróis e a ficha de ligação. Aviso: Atenção à posição das fichas. Desmontar os faróis. → Separar a caixa dos faróis e mantê-la na horizontal, pois a unidade da lâmpada não está fixa. Desbloquear o arco de fecho e remover a lâmpada de incandescência. Montar a nova lâmpada de incandescência.

Montar em ordem inversa.

Substituir lâmpada incandescente do pisca (opção)

Aviso: Para substituir a lâmpada de incandescência do pisca, utilizar o vidro da respectiva caixa.

Substituir os fusíveis

→ Abrir a tampa dos fusíveis.

→ Verificar fusíveis.

→ Substituir os fusíveis defeituosos.

Aviso: O fusível FU 01 (fusível principal) situa-se na carcaça eletrónica.

Os fusíveis FU 14, FU 15 e FU 16 situam-se dentro da carcaça eletrónica. Atenção: A abertura da carcaça e a substituição dos fusíveis só pode ser efetuada pelo serviço de assistência técnica autorizada.

FU 02 Interruption de contacto do assento	3 A
FU 03 Cabina do conductor (opção)	10 A
FU 04 Comutador do sentido de marcha	5 A
FU 05 Indicação multifuncional	3 A
FU 06 Radiador do oleo hidráulico	25 A
FU 07 Interruptor selector de programas	15 A
FU 08 Buzina 10 A
FU 09 Iluminação esquerda 7,5 A
FU 10 Iluminação direita 7,5 A
FU 11 Iluminação de trabalho 10	A
FU 12 Foco rotativo de avis 5 A
FU 13 Sistema do vibrador 10 A
FU 14 Motor 3 A
FU 15 Conversor de tensão 20 A
FU 16 Interruptor de chave 3A

Aviso: Usar apenas fusíveis com amperagem igual.

Ajuda em caso de avarias

Avaria Eliminação da avaria
O aparecido não se desloca ou des-loca-se lentamente	Sentar no banco do conductor, o interruptor de contacto no assento é activada
	Ligar o fusível acontecido FU 1 (na carcaça electrónica)
	Substituir ouregarar bateria
	Afrouxar o travão de maior
	Verficar relativamente ao enrolamento de fitas e fios.
	Avisar a Assistência Técnica Kärcher
Ruído sibilante noSYSTEMa hidráulico	Reabastecer de fluido hidráulico
	Avisar a Assistência Técnica Kärcher
As escosas rodam lentamente ou não rodam de todo	Verficar relativamente ao enrolamento de fitas e fios.
	Avisar a Assistência Técnica Kärcher
Pouca ou nenhuma potência de respiração na zona das escosas	Limpar o filtró
	Avisar a Assistência Técnica Kärcher
O aparecido levanta para Ajustar os vendedes laterais	edantes laterais
	Ligar a ventoinha
	Limpar o filtró por
	Substitir as juntas dos filtres
	Avisar a Assistência Técnica Kärcher
A unidade de varredura não apa-nha o lixo varrido	Esvaziar o recipiente de material varrido
	Limpar o filtró por
	Substitir o rolo varredor
	Regular a simetria da vassoura
	Substitir rouças de pedação do colector de lixo
	Eliminar o bloqueio do rolo da vassoura
	Avisar a Assistência Técnica Kärcher
Collector de lixo varrido não levan-ta ou não baixa	Verificar fusíveis.
	Avisar a Assistência Técnica Kärcher
O collector de lixo roda demasiado lentamente ou não roda de todo	Avisar a Assistência Técnica Kärcher
Avarias de funcaoamento de pe-ças movidas hidraulicamente	Avisar a Assistência Técnica Kärcher

Dados técnicos

		KM 150/500 R Bp
Dados do aparelho
Velocidade de marcha, em fronte km/h 9
Velocidade de marcha-atrás km/h 9
Capacidade de subida (máx.) -- 12%
Desempenho por superficie sem escosvas laterais m	2/h 11000
Desempenho por superficie com 1 escova lateral m	2/h 13800
Largura de trabalho sem escosvas laterais mm 1200
Largura de trabalho com 1 escosvas laterais mm 1500
Tipo de proteção à prova de água de gotejamento -- IPX 3
Duração da bateria carregada h 4
Sistema eletrico
Capacidade da bateria V, Ah 48, 700
Peso total do Conjunto de baterias (aparelho necessita de 2 conjuntos de ba-terias)	kg	1090
Sistema hidráulico
Quantidade de oleo em todo oSYSTEMA hidráulico I 35
Quantidade de oleo no depessoo hidráulico	I	28
Tipo de oleo hidráulico -- HV 46
Recipiente de material varcido
Altura maior de descarga	mm 1470
Volume do collector de lixo	I	500
Rolo varredor
Diâmetro do rolo-escova	mm 380
Largura do rolo-escova	mm 1200
Número de rotações	1/min 360
Simetria da vassoura	mm 80
Vassoura lateral
Diâmetro das escosvas laterais	mm 600
Rotação(sem estágio)	1/min 0 - 54
Pneumáticos de borracha
Dimensãorente	-- 5.00-8
Dimensão traseiro	-- 4.00-8
Travão
Rodas dianteiras	-- mecânico
Roda traseira	-- hidrostático
Sistema de filtragem e de aspiração
Tipo	-- Filtró de pregas
Número de rotações	1/min 2750
Superficie filtrante do filtró de poeira boa	m2	7
Baixa pressão nominal doSYSTEMA de aspiração	mbar	5
Corrente volumétrica nominal doSYSTEMA de aspiração	m3/h 2400
Sistema do vibrador	-- Motor elecífico
Condições ambientais
Temperatura	°C	-5 até +40
Humidade do ar, sem formar condensação	%	0 - 90
Valores obtidos segundo EN 60335-2-72
Emissão de ruido
Nível de pressão acústica LpA	dB(A)	74
Insegurência KpA	dB(A)	3
Nível de potência acústica \( {\mathrm{L}}_{\mathrm{{WA}}} + \) Insegurança \( {\mathrm{K}}_{\mathrm{{WA}}} \)	dB(A) 97
Vibrações daquina
Valor de vibração não/braço m/s	2	1,2
Assento m/s	2	0,6
Insegurança K m/s	2	0,1
Medidas e pesos
Comprimento x Largura x Altura mm 2442x1570x1640
Raio de viragem direito mm 1515
Raio de viragem esquerdo mm 1600
Peso em vazio (com/sem bateria) kg 1398/2690
Peso total admissivel kg 3089
Carga permitida sobre o eixo dianteiro kg 1417
Carga permitida sobre o eixo traseiro kg 1672
Reservados os direitos a alterações tínicas!

Declaração UE de conformidade

Declaramos que o produto a seguir designado corresponde às exigências de segurança e de saúde básicas estabelecidas nas Diretivas UE no que concerne à sua conceção e ao tipo de construção, assim como na versão lançada no mercado. Se houver qualquer modificação no produto, sem o nosso consentimento prévio, a presente declaração perderá a validade.

Produto: Vassoura mecânica

Tipo: 1.186-xxx

Respetivas Diretrizes da UE

2006/42/CE (+2009/127/CE)

2014/30/UE

2000/14/CE

Processo aplicado de avaliação de conformidade

2000/14/CE: Anexo V

Nível de potência acústica dB(A)

Medido: 94

Garantido: 97

Os signatários atuam em nome e por procuração do Conselho de Administração.

H.Jenner

Substituição das baterias

Substituição do filtro de pó

AVISO

Antes de começar a substituir o filtro de pó, esvazie o recipiente de aspiração. Use máscara de proteção contra pó ao trabalhar no sistema de filtros. Ao lidar com pós finos, siga as instruções de segurança.

Solte o fecho, para isso gire o parafuso de estrela. Dobre a tampa do aparelho para a frente.

Abra a tampa do filtro.

Dobre o agitador do filtro para a frente.

Toz filtresini degistirin. Filtre kapagini kapatin.

Maturarea podelelor uscate

→ Porniti suflanta.
