MANUAL DE UTILIZADOR TCA Yoke Boeing Edition THRUSTMASTER

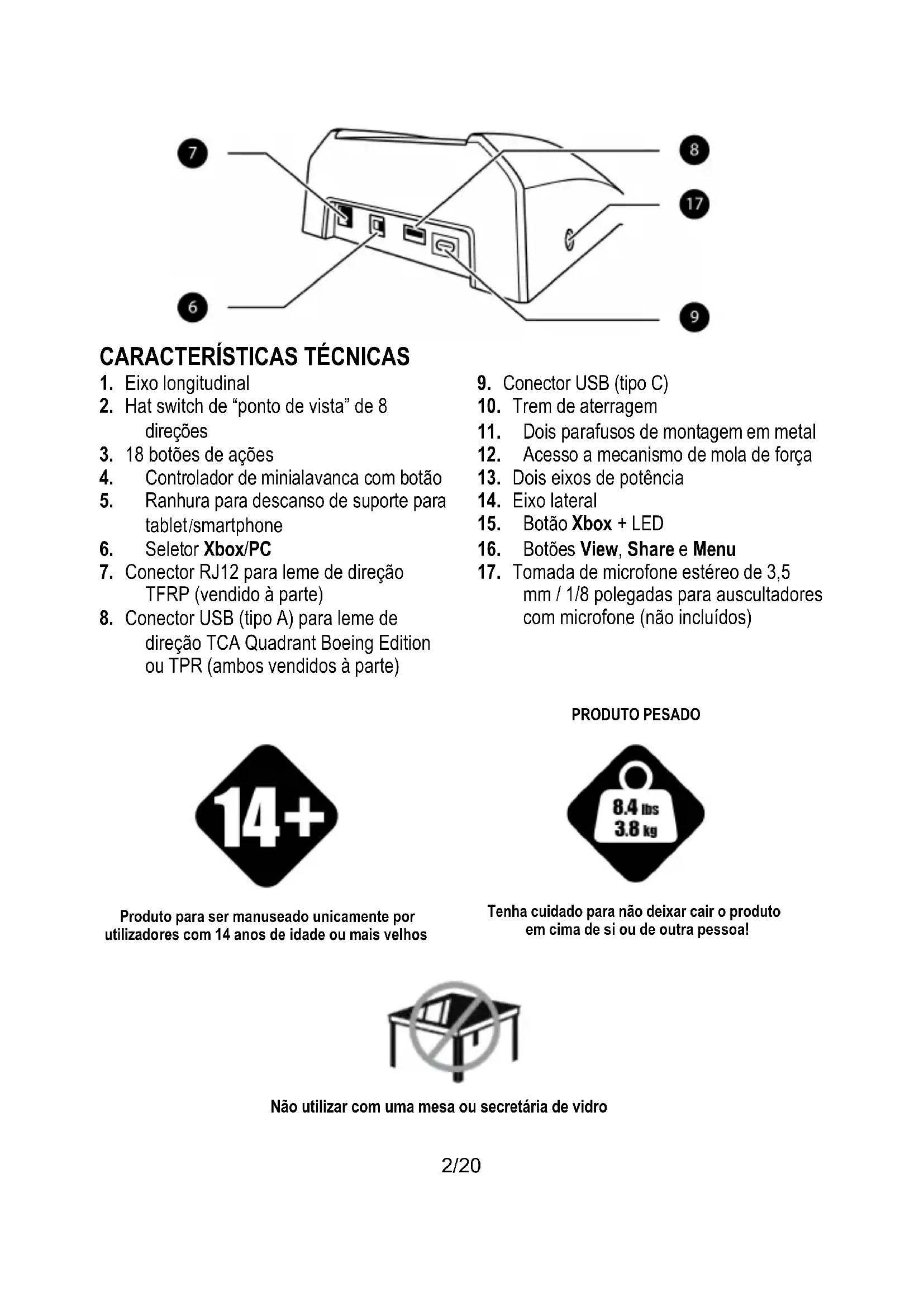

1. Eixo longitudinal
2. Hat switch de "ponto de vista" de 8 direções
3. 18 botões de ações
4. Controlador de minialavanca com botão
5. Ranhura para descanso de suporte para tablet/smartphone
6. Seletor Xbox/PC
7. Conector RJ12 para leme de direção TFRP (vendido à parte)

8. Conector USB (como A) para leme de direção TCA Quadrant Boeing Edition ou TPR (ambos vendidos à parte)

9. Conector USB (como C)

10. Trem de aterragem
11. Dois parafusos de montagem em metal
12. Aecesso a mecanismo de mola de forca
13. Dois eixos de potência
14. Eixo lateral
15. Botão Xbox + LED
16. Botoes View, Share e Menu
17. Tomada de microfone estereo de 3,5 mm / 1/8 polegadas para auscultadores com microfone (não incluídos)

Produto para ser manuseado unicamente porutilizadores com 14 anos de idade ou mais velhos

PRODUTO PESADO
Tenha cuidado para não deleixar cair o produto em cima de si ou de outras pessoas!

Não utilizes com uma mesa ou secretária de vidro

XBOX SERIES X|S / XBOX ONE

INSTALAÇÃO NA XBOX SERIES X|S / XBOX ONE

1. Regule o seletor (6) para Xbox antes de ligar o cabo USB.

1. Ligue o conector USB (9) a uma porta USB na consola utilizingo o cabo USB incluido.
2. Ligue a consola.
3. O LED da manche acende-se a branco.
4. Inicie um jogo compatível (com suporte para o modo Flight Stick).

Está ahora pronto para fazer a jogar!

LISTA DE JOGOS COMPATÍVEIS PARA A XBOX SERIES X|S / XBOX ONE

Na Xbox Series X|S / Xbox One, o TCA Yoke Boeing Edition:

• Apenas é compatível com jogos que suportam o modo Flight Stick;
• É reconhecido nos jogos como um joystick≧veigo (e não como um gamepad), permitindo a maior responsividade e precisão, bem como o acesso as opçoes do joystick disponívelis nestes jogos.

Uma lista de jogos para a Xbox Series X|S / Xbox One compatíveis com a manche está disponible em https://support.thrustmaster.com na�� Joysticks / TCA Yoke Boeing Edition.

Esta lista sera atualizada regularamente com o aparecido de novos jogos para a Xbox Series X|S / Xbox One compatíveis com o TCA Yoke Boeing Edition.

APRESENTACAO DO SEU TCA YOKE BOEING EDITION

TECNOLOGIA DE PRECISÃO EXCLUSIVE H.E.A.R.T: HALLEFFECT ACCURATE TECHNOLOGY E PENDUL_R

O TCA Yoke Boeing Edition inclui technologias que Ihe fornecem um nivel de precisao atualmente sem rival no mundo dos joysticks/manches de jogo, incorporando:

• Sensores magnéticos 3D (efeito Hall) nos eixos longitudinal e lateral, com 16 bits de resolution (ou seja, 65.536 x 65.536 valeurs);
• Um iman, évitando qualquer fricção e assegurando uma precisão exceptional que não diminuira com o tempo;
• Tensão firme, linear e superfluida que pode ser ajustada atraves das molas amovíveis no eixo lateral (consulta a secção PROCEDIMENTO DE AJUSTE DA TENSÃO DO EIXO LATERAL na párgina 13).

ALAVANCA DE POTÊNCIA

A sua manche inclui bois eixos de potência (13), que pode utiliser para controlar fácilmente o impulso do motor.

TOMADA DE MICROFONE PARA AUSCULTADORES (NÃO INCLUIDOS)

A sua manche inclui uma tomada de microfone fêmea de 3,5 mm / 1/8 polegada (17), permitindo-lhe'utilizar auscultadores com um microfone para uma experiencia以及其他 mais imersiva.

CONECTIVIDADE DO TCA YOKE BOEING EDITION

O TCA Yoke Boeing Edition possui 6 eixos, mas permite-lhe ligar diretamente uma alavanca de potência e um leme de direção (ambos vendidos à parte) na parte posterior da manche. Uma segunda alavanca de potência (vendida à parte) también pode ser ligada na parte posterior do TCA Quadrant Boeing Edition (igualmente vendido à parte), permitindo o accesso da manche a um maior de 9 eixos adiconais.

Na Xbox Series X|S / Xbox One, os dispositivos Thrustmaster compatíveis ligados através do conector USB-A são intercalados com o disposítivo TCA Yoke Boeing Edition.

Os únicos dispositivos compatíveis com a Xbox Series X|S / Xbox One são o TCA Quadrant Boeing Edition, mais os lemes de direção TPR e TFRP (todos vendidos à parte).

UTILIZAR O TCA QUADRANT BOEING EDITION* E O SISTEMA DE LEME DE DIREÇÃO TPR* OU TFRP* COM O TCA YOKE BOEING EDITION

(*Vendidos a parte)

Alavanca de potência:

O TCA Quadrant Boeing Edition (vendido à parte) pode ser ligado diretamente à manche.

1. Ligue o conector USB do quadrante ao conector USB-A fêmea (8)发展机遇 na parte posterior da manche.
2. Ligue o conector USB-C (9) da manche a uma das portas USB no PC ou na Xbox.

Leme de direção:

Estão reservados 3 eixos para o Sistema de leme de direção TPR ou TFRP (ambos vendidos à parte).

O Sistema de leme de direção TFRP pode ser ligado diretamente à manche.

1. Ligue o conector RJ12 macho dos pedais de leme de direção ao conector RJ12 fêmea (7) situado na parte posterior da manche.
2. Ligue o conector USB-C (9) da manche a una das portas USB no PC.

O Sistema de leme de direção TPR pode ser ligado diretamente à manche ou ao quadrante (se o TCA Quadrant Boeing Edition estáver ligado).

1. Ligue o conector USB dos pedais de leme de direção ao conector USB-A fêmea (8)NJ 3J 3
2. Ligue o conector USB-C (9) da manche a uma das portas USB no PC.

Notas importantes relativamente à calibragem automatica dos eixos:

• Deixe sempre o eixo dos pedais de leme de direção perfeitamente centrado ao ligar o Sistema de leme de direção à manche. Nunca coloque os pés nos pedais de leme de direção ao fazê-lo.
• Os 3 eixos dos pedais de leme de direção autocalibram-se antes os先进技术 eidepresso de terem sido atingidos os batentes fisicos do eixo do leme de direção e dos 2 eixos dos travões diferenciais.

LIGAR O TCA YOKE BOEING EDITION AO TCA QUADRANT BOEING EDITION* E AO SISTEMA DE LEME DE DIREÇÃO* TPR* OU TFRP*

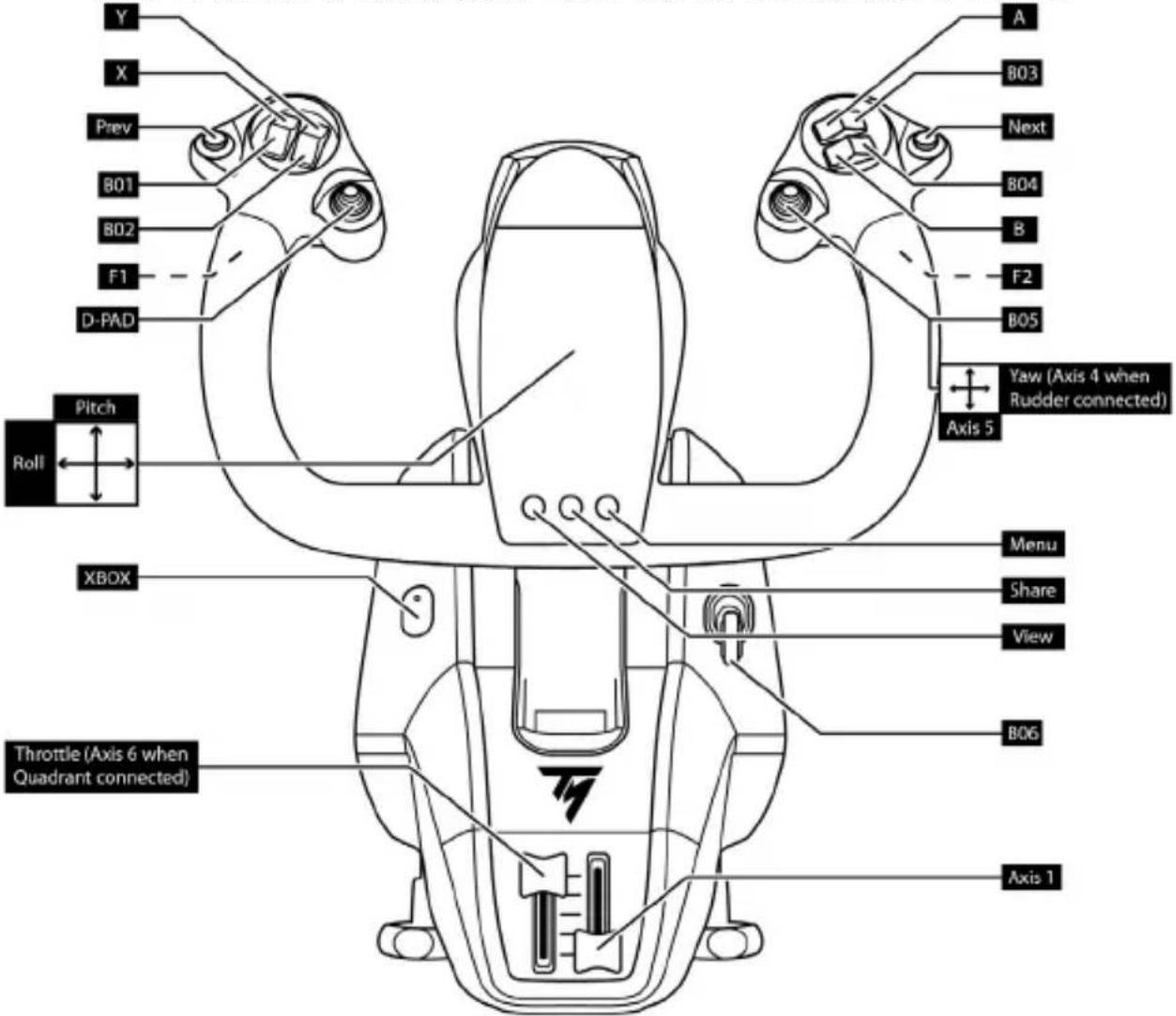

MAPEAMENTO DA XBOX PARA OS 18 BOTões E 6 EIXOS

1. Regule o seletor (6) para PC antes de ligar o cabo USB.

1. Vá até https://support.thrustmaster.com. Clique em Joysticks / TCA Yoke Boeing Edition e selezione Controladores. Transfira e instale o controlador para PC e a respetiva interface personalizada para o Painel de Controlo do Windows.
2. Quando o controlador para PC estiver instalado, ligue o conector USB (9) a uma das portas USB no PC.
3. Para aceder ao Paine de Controlo, selecione: Iniciar / Aplicações / Thrustmaster / Paine de Controlo (no Windows 10).

ÉpresentadaacaixdialogoControladoresdejogos.

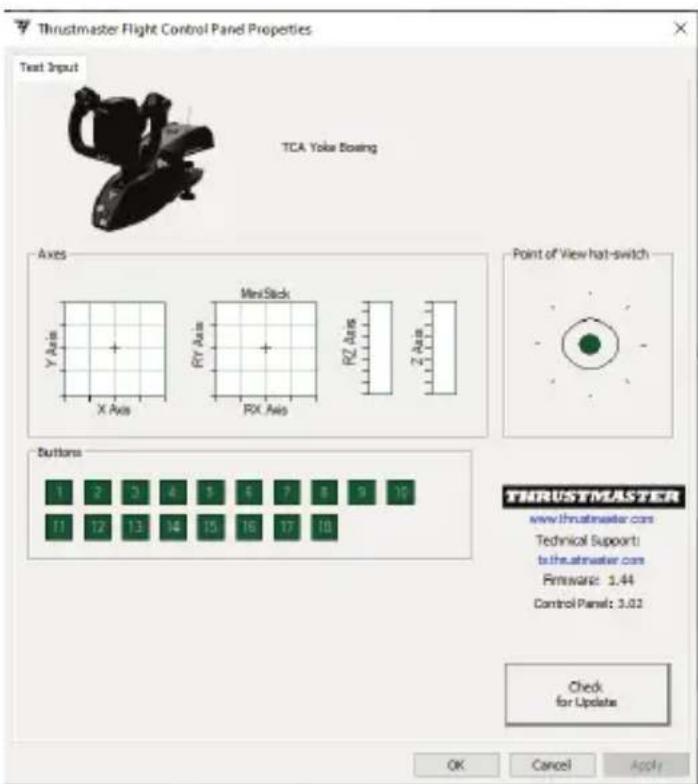

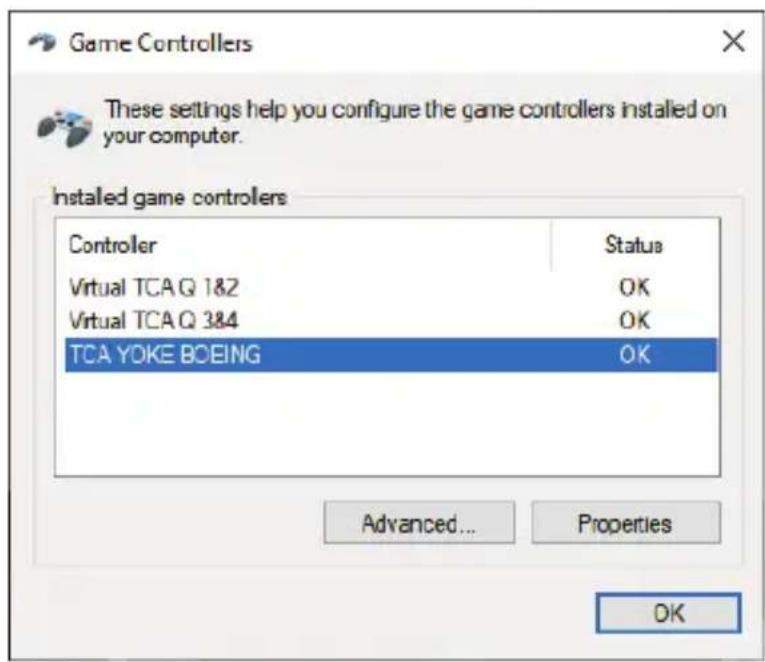

O dispositivo fica visivel no ecra com o nome TCA Yoke Boeing e o estado OK.

1. Na caixa de dialogo Controladores de jogos, clique em Propriedades para testar e ver todas as funcionalidades.

CONECTIVIDADE DO TCA YOKE BOEING EDITION

O TCA Yoke Boeing Edition possui 6 eixos, mas permite-lhe ligar diretamente uma alavanca de potência e umsystema de leme de direção (ambos vendidos à parte) na parte posterior da manche. Uma segunda alavanca de potência (vendida à parte) también pode ser ligada na parte posterior do TCA Quadrant Boeing Edition (igualmente vendido à parte),deois da instalacao do controlador, permitindo o accesso da manche a um maior de 9 eixos adiconais.

Quando os dois dispositivos de quadrante de potência TCA Quadrant Boeing Edition está ligados, são visíveis independmente na caixa de dialogo Controladores de jogos como dispositivos virtuales:

Ligar os sistemas de leme de direção TPR ou TFRP (vendidos à parte):

• Os 3 eixos doSYSTEMA de leme de direção são intercalados no quadrante de potência virtual 1&2 (Virtual TCA Q 1&2) se o Sistema de leme de direção estiver ligado à manche ou a qualquer quadrante de potência ligado à manche (é necessário instalar o controlador para garantir o Functionamento adequado).
• Os 3 eixos do Sistema de leme de direção são intercalados no quadrante de potência ao qual está ligados se este quadrante de potência estiver ligado diretamente ao PC.

ATUALIZAR O FIRMWARE DA MANCHE

O firmware incluido na base do TCA Yoke Boeing Edition pode ser atualizzato (o que significica que pode ser substituído por versões mais recentes que incorporam melhoramentos do produits).

Para ver a versão atual do firmware da sua manche e atualização-lo, se necessário: no PC, às vezes https://support.thrustmaster.com clique em Joysticks / TCA Yoke Boeing Edition e por fim em Firmware. Siga as instruções e os procedimentos de transferência e instalação.

Os únicos dispositivos compatíveis com o PC são o TCA Quadrant Boeing Edition, mais os sistemas de leme de direção TPR e TFRP (todos vendidos à parte).

Está ahora pronto para fazer a jogar!

PROCEDIMENTO DE AJUSTE DA TENSÃO DO EIXO LATERAL

O TCA Yoke Boeing Edition permite uma sensação e uma resistência differentes no eixo lateral modificando o número de molas na base da coluna da manche.

Pode modificar a configuração ou fazer a configuração predefinida, consoante as suasproprias preferências pessoas.

• Resistência média: 3 molas (predefinição)
• Resistência maxima: 4 molas

Nunca utilize a manche SEM molas.

BOEING EDITION

2

3

X

X

图
0

6

2

SOFTWARE DE PROGRAMAÇÃO AVANÇADA T.A.R.G.E.T (Thrustmaster Advanced pRogramming Graphical EdiTor)

Visite https://support.thrustmaster.com. Clique em Joysticks / TCA Yoke Boeing Edition e selecione Software. Transfira e instale o software de programacao avançada T.A.R.G.E.T.

Principais caracteristicas do software T.A.R.G.E.T:

• Diferentes configurações possíveis dos eixos.
• Diferentes níveis de programação possíveis: Basic, Advanced e Script.
• Utilização do princípio de arrastar e largar.
• Capacidade para combinar o TCA Yoke Boeing Edition com various joysticks Thrustmaster (HOTAS Cougar, HOTAS Warthog, T.16000M, MFD Cougar Pack, os quais quando são todos compatíveis com o software T.A.R.G.E.T), permitindo que sejam reconhecidos como um uniquo disposicao USB.
• ACESSO a perfiis avançados criados pela comunidade Thrustmaster.

Nota importante:

Os dispositivos TCA Yoke Boeing Edition e TCA Quadrant Boeing Edition tem de estar ligados diretamente ao PC para serem reconhecidos pelo software T.A.R.G.E.T.

INSTALAR O TCA YOKE BOEING EDITION NUM COCKPIT OU NOUTRO SUPORTE ESTACIONARIO

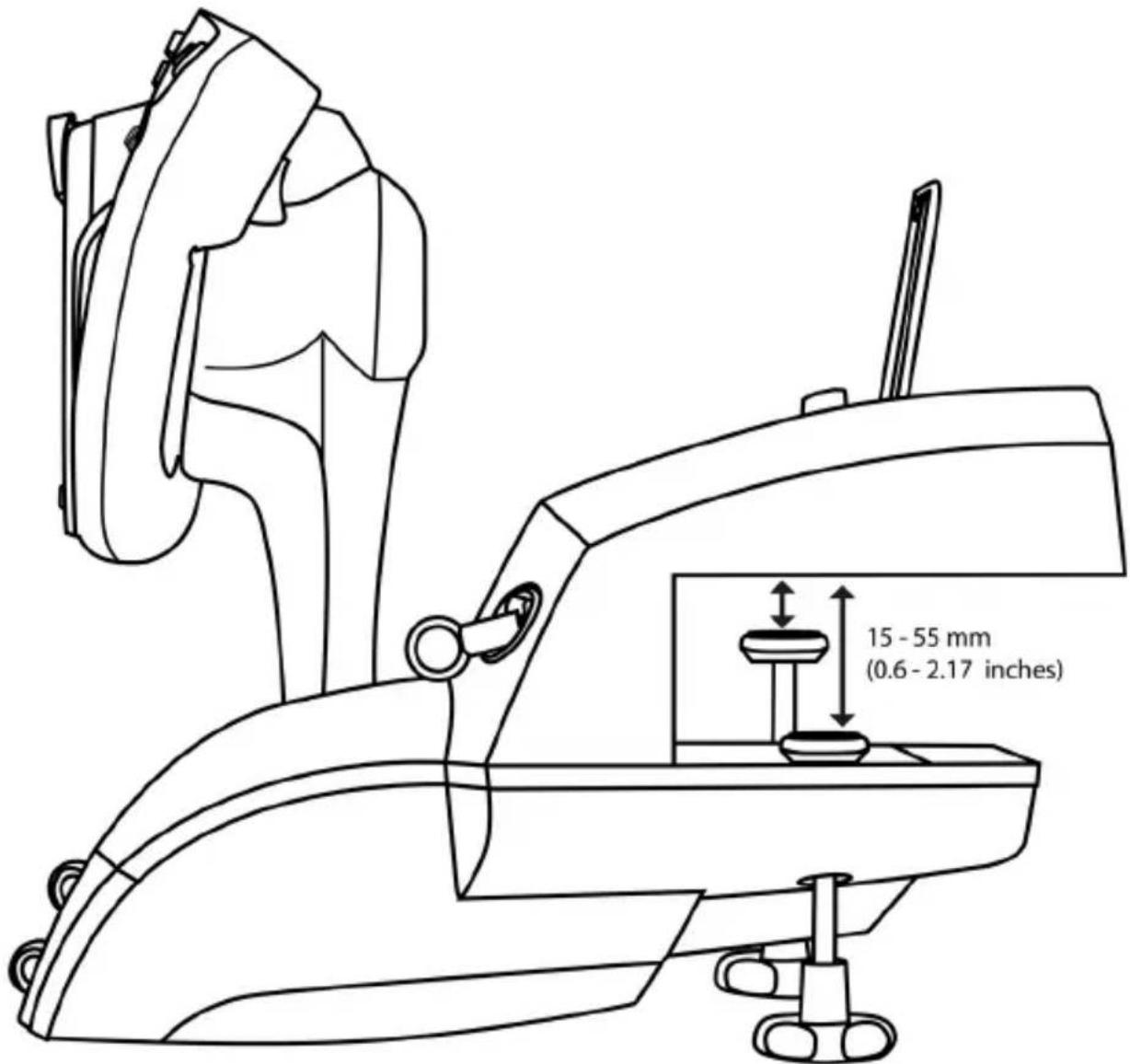

A base tem de ser fixadafirmamente a uma mesa ou secreariautilizing osdois parafusos de montagem em metal (11).

O intervalo de fixaço a uma mesa ou secretaria é de 15 a 55 mm.

Pode utilizes as das furações situadas na parte inferior do TCA Yoke Boeing Edition para fixar a unidade a um cockpit ou outras suporte estacionário utilizing parafudos M6 (não incluidos).

É estritamente proibido fixar o TCA Yoke Boeing Edition a uma mesa ou secreária de vidro.

A Consulte o manual do utiliser do fabricante do seu cockpit para obter todas as informacoes relativas a instalação da manche. A Thrustmaster rejeita qualquer responsabilitadne na eventualidade de as instruções não serem respeitas.

RESOLUÇÃO DE PROBLEMAS E ADVERTÊNCIA

• A minha manche não funciona corretamente, ou parece estar mal calibrada.

• Certifique-se de que o seletor (6) está na posicao correta (Xbox ou PC) antes de ligar o cabo USB da manche à consola ou ao PC.

• Desligue a consola ou o PC e desligue a manche. Volte a ligar a manche, ligue novamente a consola ou o PC e reinicie o jogo.

• Ao ligar a manche, mantenha a manche e o leme de direção (se estiver a'utilizar um) centrados e não os mova, a fim de evaporar quaisquer problemas de calibragem.

• A minha manche é demasiado sensível, ou não é suficientemente sensível.

• A sua manche irá autocalibrar-se automaticamente assim que tiver executado algunos movimientos nos différents eixos.

• No menu Opções / Controlador / Gamepad ou Joystick: ajuste a sensibilitad e as zonas mortas do controlador (se estas opções estiverem disponível).

• Ajuste a resistência da manche no eixo lateral alterando o número de molas (12) na base da coluna da manche.

• O microfone dos meus auscultadores não está a functionar com o TCA Yoke Boeing Edition.

OTCA Yoke Boeing Edition inclui um dispositivo de audio USB.

Ao ligar um dispositivo de audio USB ao Windows pela primarya vez, o volume predefinido para todos os microfones é definido para zero.

• Para resolver o problema, aceda às definições de audio no Windows para o microfone do TCA Yoke Boeing Edition e define o;nivel do microfone para 100%

• A minha manche por vezes emite ruidos.

O mecanismo de inclinação lateral incorpora elementos mecânicos para a funcionalidade de recentragem e amortecimento do的方式来, a fim de fornecer um nível de imersão superior. Em algumas vezes, estes elementos poderão interagir entre s e gerar ruidos de precisão que não afetarão a vidautildo seu produits.

SUGESTões E PERGUNTAS FREQUENTES (não incluidas neste manual)

Vá até https://support.thrustmaster.com. Clique em Joysticks / TCA Yoke Boeing Edition e por fim em Manual ou FAQ.

Este dispositivo destino-se a ser utilizes unicamente para fins de entrenimento com jogos.
E estritamente proibido utilizear these dispositivos para atividades de formação profissional.

INFORMAÇÉS SOBRE A GARANTIA PARA O CONSUMIDOR

A Guillemot Corporation S.A., com sede social sita em Place du Granier, B.P. 97143, 35571 Chantepie, Franca (a seguir designada como "Guillemot") garante a;nvel mondial ao consumidor que este produits Thrustmaster está livre de defeitos em termos de materiais e fabrio durante um periodo de garantia que corresponde ao limite de tempo para intentar uma ação de conformidade relativamente a este produits. Nos paises da União Europeia, isto corresponde a um期内o de dois (2) anos desde a entrega do produits Thrustmaster. Noutros paises, o期内o de garantia corresponde ao limite de tempo para intentar uma ação de conformidade relativamente ao produits Thrustmaster de acordo com a leiisagem em vigor do pais no qual o consumidor resides a data de comprna do produits Thrustmaster (se a dita ação não existir no pais correspondente, entao o期内o de garantia sera de um (1) ano a partir da data de comprna original do produits Thrustmaster.

No caso de o produit aparecer algo defeito durante o periodo da garantia, contacte imeditamente o Suporte Tecnico, que lhe indica o procedimento a议事. Se esse defeito se confirmar, o produits tera de ser devolvido ao respetivo local de compra (ou qualquer及其他o local indicado ao Suporte Tecnico). No ambito da presente garantia, e por opao do Suporte Tecnico, o produit defeituoso do consumidor sera substituicao ou reparado. Se, durante o periodo da garantia, o produits Thrustmaster for submetido a dita reparacao, qualer periodo minimo de (7) dias durante o qual o produit estiver fora de service sera adcionado ao periodo da garantia restante (este periodo decorre desde a data do pedido intervencao ao peso consumidor ou desde a data em que o produto en questione é disponibilizado para reparacao, se a data em que o produto é disponibilizado para reparacao for posterior a data do pedido de intervencao).

Se for permitidoPGAlegisao em vigor, a responsabilitadetotal da Guillemot e das respetivas filiais (incluindo para danos indiretos) está limitada à reparacao ou a substituicao do produto Thrustmaster. Se for permitidoPGAlegisao em vigor, a Guillemot rejeita todas as garantias de commercializacao ou adequacao a um fim especico.

A presente garantia não se aplicará: (1) se o produto tiver sido modificado, aberto, alterado ou danificado em resultado de'utilização inadequada ou abusiva, negligência, acidente, desgaste normal ou qualquer outras casa relacionada com um defeito de material ou fabrico (incluindo, mas sem limitação, combinar o produit Thrustmaster com qualquer elemento inadequado, incluindo, em particular, fontes de alimentação, baterias recarregáveis, corregrandores ou quaisquer outros elementos não fornecidos pela Guillemot para este produits); (2) se o produto tiver sido utilizado fora do ambito da'utilisation dométrica, incluindo para fins professionais ou commerciais (salas de jogos, treino e competções, por exemplo); (3) na eventualidade de incumprimento das instruções fornecidas pelo Suporte Tecnico; (4) a software, estando o mesmo sujeito a uma garantia espécífica; (5) a consumíveis (elementos para substituir ao longo da vidautil do produits: baterias descartáveis, auscultadores de录音 ou auriculas de auscultadores, por exemple); (6) a acessórios (cabos, estojos, bolzas, sacos e correias de pulso, por exemplo); (7) se o produits foci vendido num leilão于此.

A presente garantia não é transmissivel.

Os direitos legais do consumidor no que concerne à leiisagemapicavelà vendadebensdeconsumo no seu País não são afetados pela presente garantia.

Disposções de garantia adcionais

Durante o periodo da garantia, a Guillemot não fornecerá, em princípio, quaisquer peças de substituição, uma vez que o Suporte Tecnico é aunjica parte autorizada a partir e/ou reparar qualquer produits Thrustmaster (a exceço de quaisquer procedimentos de reparacao que o Suporte Tecnico possa pedir ao consumidor para realizar, atraves de instruções por escrito - por exemplo, devido a simplicidade e a falta de confidencialidade do processo de reparacao - e fornecendo ao consumidor a(s) pea(s) de substituição necessaria(s), quando aplicavel).

Tendo em conta os seu@clicos de inovação, e a fim de proteger o seu know-how e segredos commerciais, a Guillemot não fornecerá, em princípio, qualquer Notificatione de reparacao ou peças de substituicao para produits Thrustmastercido periodo da garantia tenhaexpired.

Nos Estados Unidos da América e no Canadá, a presente garantia está limitada ao mecanismo interno e à caixa do produits. Em nenhuma circunstência são a Guillemot ou as respetivas filiais consideradas responsaveis perante terreiros por quaisquer danos indiretos ou acidentais resultantes da violação de quaisquer garantias expressas ou implicitas. Alguns estados/provincias não permitem a limitação da duração de uma garantia implicita ou a exclusão ou limitação de responsabilitadper danos indiretos ou accidentais,leo que as limitações ou exclusões supracidas podem não se aplicar a si.A presente garantia concede-lhe direitos legais espécíficos, podendo ter también outros direitos,que variam consoante o estado ou a provircia.

Responsibilitadede

Se for permitido ao abrigo da legislação aplicável, a Guillemot Corporation S.A. (a seguir designada "Guillemot") e as respetivas filiais rejeitam qualquer responsabilitadper danos resultantes de uma ou mais das seguntecauses: (1) o produitsofoi modified, aberto ou alterado; (2) incumprimento das instruções de montagem; (3)utilização inadequada ou abusiva,negligência ou acidente (um impacto, por exemplo); (4) desgaste normal; (5)utilizaçãodo produto fora do ambito alémdautilizaçãodométrica, incluindo para fins professionais ou commerciais (salas de jogos, treino e competências, por example). Se for permitido ao abrigo da legislation aplicável, a Guillemot e as respetivas filiais rejeitam qualquer responsabilitadper danos relacionados com um defeito de material ou fabrico relativamente ao produits (incluindo, mas sem limitação, quaisquer danos causados direta ou indiretamente por qualquer software ou por combinar o produit Thrustmaster com qualquer elemento inadequado, incluindo, em particular, fontes de alimentação, baterias recarregáveis, carregadores ou quaisquer outros elementos não fornecidos pela Guillemot para este produits).

DIREitos DE AUTOR

© 2021 Guillemot Corporation S.A. Todos os direitos reservados. Thrustmaster é uma marca registada da Guillemot Corporation S.A. Produzido sob licença da Boeing. Boeing, 787 Dreamliner, Dreamliner com o quarto cresce e os logótipos Boeing distinctivos associados, as marcas do produits e aOVEação comercial sãoscaras commerciais da The Boeing Company. Windows é uma marca registada da Microsoft Corporation nos Estados Unidos e/ou noutros paises.

Todas as outras MARCAS comércios e nomes de MARCAS são por este meio reconhecidas e pertencem aos respetivos propriétários. As ilustrações não são vinculativas. Os conteudos, os desenhos e as espécografies está sujeitos a alteração sem avis原先 e poderão variar consoante o País. Fabricado na China.
