MANUAL DE USUARIO TCA Yoke Boeing Edition THRUSTMASTER

(* venduti separatamente)

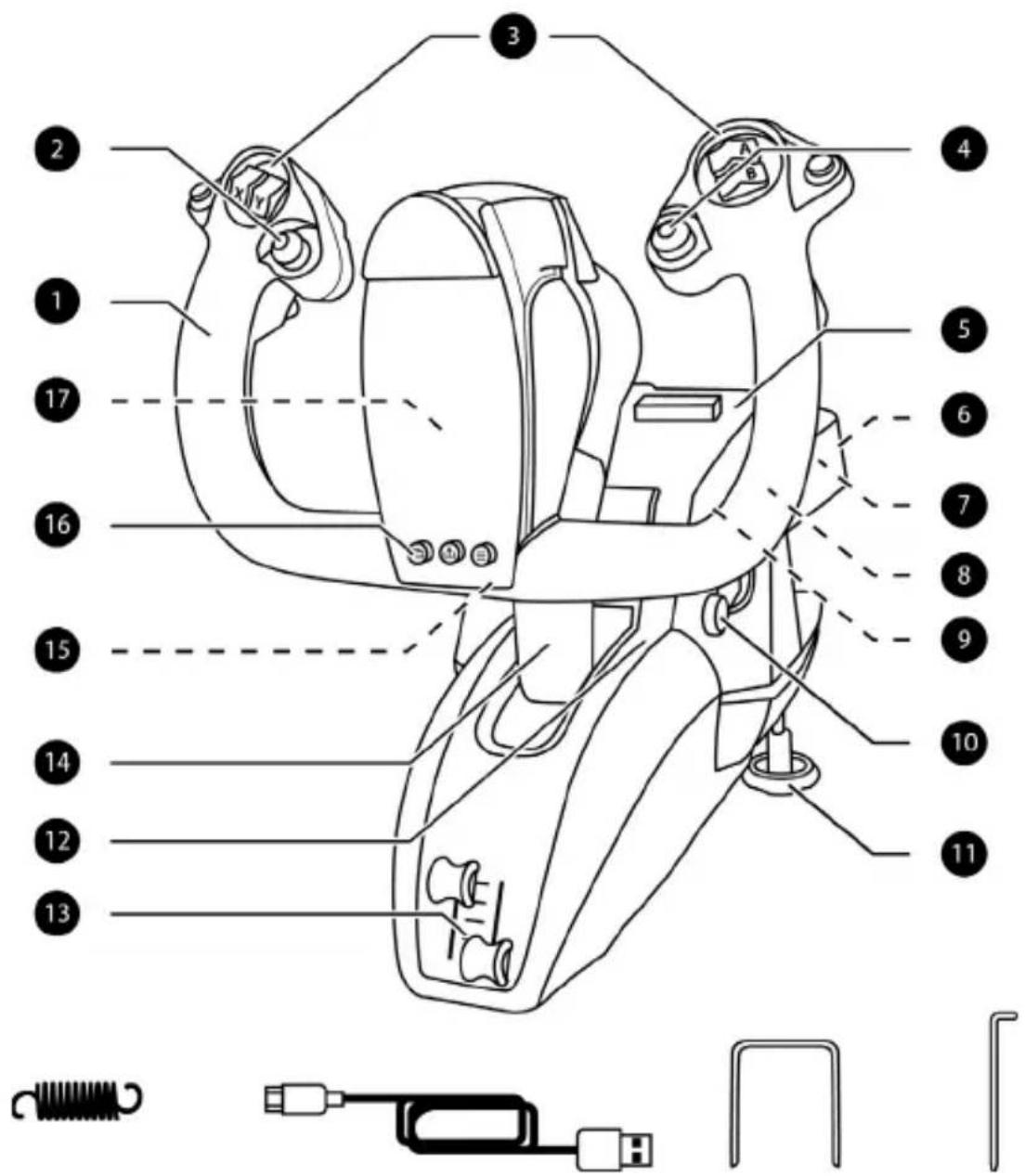

Manetta:

1. Eje de balanceo
2. Hat-switch "punto de vista" de 8 direcciones
3. 18 botones de ACCION
4. Controlador de mini-stick con botón
5. Ranura de soporte para tableta/smarphone
6. Interruptor selector de Xbox/PC
7. Conector RJ12 para timón TFRP (se vende por分开)
8. Conector USB (como A) para TCA Quadrant Boeing Edition o timón TPR (ambos se venden por分开arao)

El producto solo lo pueda manejarDSL
usuales mayores de 14 anos

1. Conector USB (como C)
2. Trend de aterrizaje
3. Dos tomllos metálicos de montaje
4. Acceso al mecanismo del resorte de fuerza
5. Ejes de doble acelerador
6. Eje de cabceco
7. Botón Xbox + LED
8. Botones View, Share y Menu
9. Conector de micrófono estéreo de 1/8 pulgadas / 3,5 mm para auriculares (no incluidos)

PRODUCTO PESADO
Ten cuidado de noRAR caer el producto encima de ti o de othera persona!

No使用者 con un escritorio o mesa de cristal

XBOX SERIES XIS/XBOX ONE

INSTALLACION EN XBOX SERIES X|S / XBOX ONE

1. Pon el interruptor selector (6) en Xbox antes de conectar el cable USB.

1. Enchufa el conector USB (9) en un puerto USB de la consola usingo el cable USB incluido.
2. Enciende la consola.
3. El LED de la palanca de mandos se illumina en blanco.
4. Inicia un jeu compatible (que admita el modo Flight Stick).

• solo es compatible con juegos que admitan el modo Flight Stick;
• se reconoce en los juegos como un joystick real (y no como un gamepad), lo que permite la的最大capacidad de respuesta yprecision, asi como el acceso a las options de joystick disponibles en these棋牌游戏.

Una lista de juegos de Xbox Series X|S / Xbox One compatibles con la palanca de mandos está disponible en https://support.thrustmaster.com, en la sección Joysticks / TCA Yoke Boeing Edition.

Esta lista seactualizará con regularidad, con la llegada de新模式 y juegos de Xbox Series X/S/Xbox One compatibles con TCA Yoke Boeing Edition.

TCA Yoke Boeing Edition cuenta con Tecnologías que le proportionscen un nivel de precision actualmente inigualada en el mundo de los joysticks/palancas de mandos de gaming, que incorporan:

• sensores magnéticos 3D (efecto Hall) en los ejes de balanceo y cabeceo, conResolution de 16 bits (eskaar, 65.536 x 65.536 valeurs);
• un imán, que evita cualquier fricción y garantiza una precision exceptional que no disminuía con el tiempo;
• tensión firme, lineal y super suave que se pueda ajustar mediante los muelles desmontables en el eje de cabeceo (consulta la sección AJUSTE DE LA TENSION DEL EJE DE CABECEO en la頁a 13).

ACCELERADOR

Tu palanca de mandos cuenta con dos ejes de acceleration (13), que pueda usar para controlar fácilmente el empuje del motor.

CONECTOR DE MICRóFONO PARA AURICULARES (NO INCLUDEO)

Tu palanca de mandos cuenta con un conector de micrófono hembra de 1/8 de pulgada / 3,5 mm (17), lo que te permite usar un auricular con micrófono para una experiencia aun más inmersiva.

CONECTIVIDAD DE TCA YOKE BOEING EDITION

TCA Yoke Boeing Edition cuenta con 6 ejes, pero te permite conectar directamente un acelerador y un timón (ambos se venden por分开) en la parte posterior de la palanca de mandos. también se pueda conectar un segundo acelerador (se vende por分开) en la parte posterior del TCA Quadrant Boeing Edition (tambien vendido por分开), lo que permite a la palanca de mandos acceder a hasta 9 ejes adiconiales.

En Xbox Series X|S / Xbox One, los dispositivos de Thrustmaster compatibles conectados a属实es del conductor USB tipo A se fusionaran con el dispositivo TCA Yoke Boeing Edition.

Los únicos dispositivos compatibles con Xbox Series X|S / Xbox One son TCA Quadrant Boeing Edition, más los sistemas de timón TPR y TFRP (todos se venden porSeparated).

USO DE TCA QUADRANT BOEING EDITION*, SISTemas DE TIMON TPR* O TFRP* CON TCA YOKE BOEING EDITION

(*se vende por分开)

Acelerador:

TCA Quadrant Boeing Edition (se vende por分开ado) se pueda conectar directamente a la palanca de mandos.

1. Enchufa el conector USB del cuadrante en el conector USB tipo A hembra (8) situado en la parte trasera de la palanca de mandos.
2. Enchufa el conector USB tipo C de la palanca de mandos (9) en uno de los puertos USB de tu PC o Xbox.

Timón:

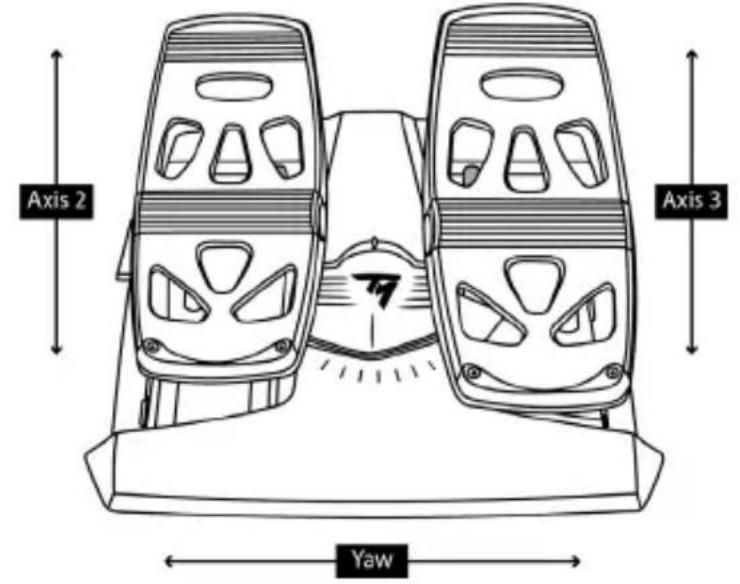

Se reservan 3 ejes para los sistemas de timón TPR o TFRP (ambos se venden por separado).

El Sistema de timón TFRP se pueda conectar directamente a la palanca de mandos.

1. Enchufa el conector RJ12 macho de los pedales del timón en el conector RJ12 hembra (7) situado en la parte trasera de la palanca de mandos.
2. Enchufa el conductor USB tipo C de la palanca de mandos (9) en uno de los puertos USB de tu PC.

El sistema de timón TPR se pueda conectar directamente a la palanca de mandos o al cuadrante (si TCA Quadrant Boeing Edition ya está conectado).

1. Enchufa el conector USB de los pedales del timón en el conector USB tipo A hembra (8) situado en la parte trasera de la palanca de mandos.
2. Enchufa el conductor USB tipo C de la palanca de mandos (9) en uno de los puertos USB de tu PC.

Notas importantes sobre la calibracion automatica de ejes:

• Deja sempre el eje de los pedales del timón perfectamente centrado cuando connectes el sistema de timón a la palanca de mandos. No coloques nunca los pies sobre los pedales del timón al hacerlo.
• Los 3 ejes de los pedales del timón se calibran automatistically tras uno instantes y después de haber alcanzado los topes fisicos del eje del timón y de los 2 ejes de freno diferencial.

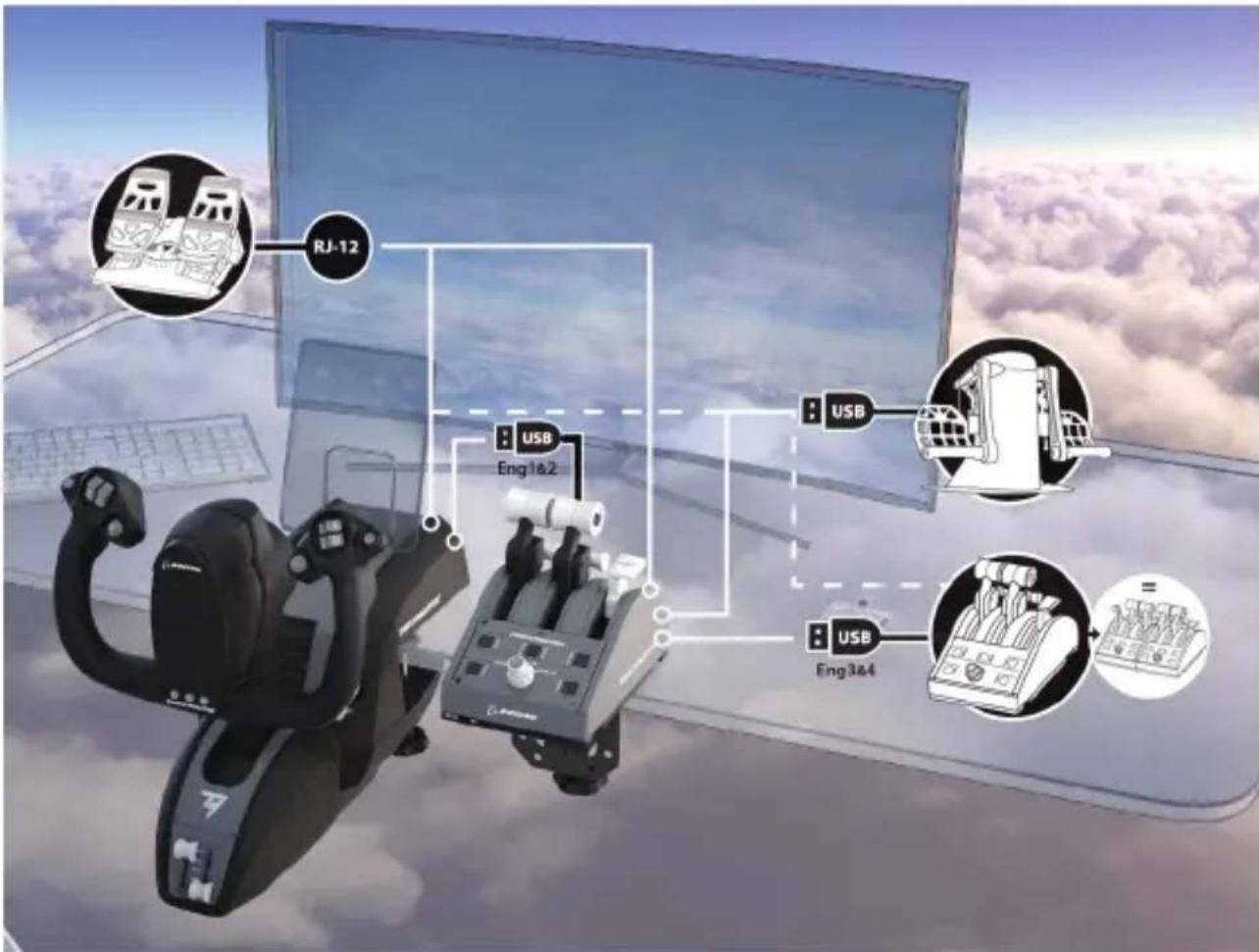

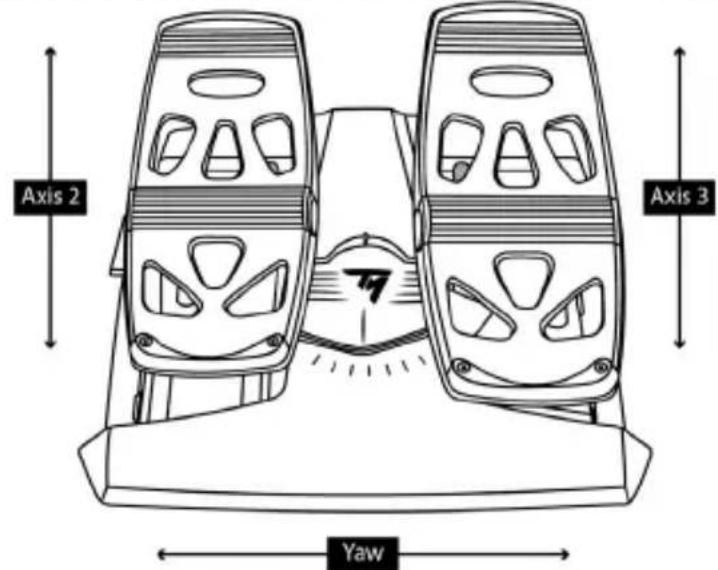

CONEXION DE TCA YOKE BOEING EDITION A TCA QUADRANT BOEING EDITION* Y SISTemas TPR* O TFRP*

(* se vende por分开)

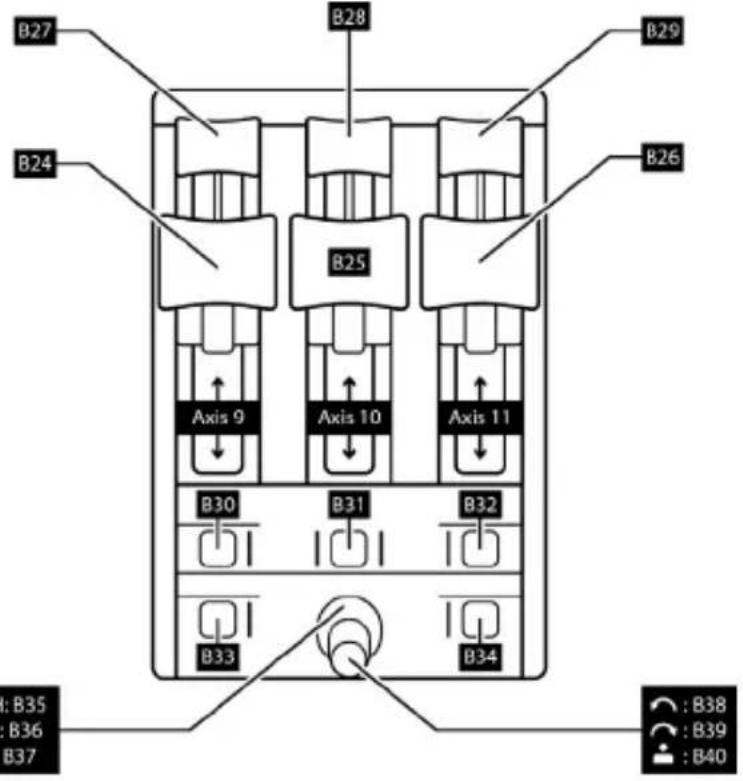

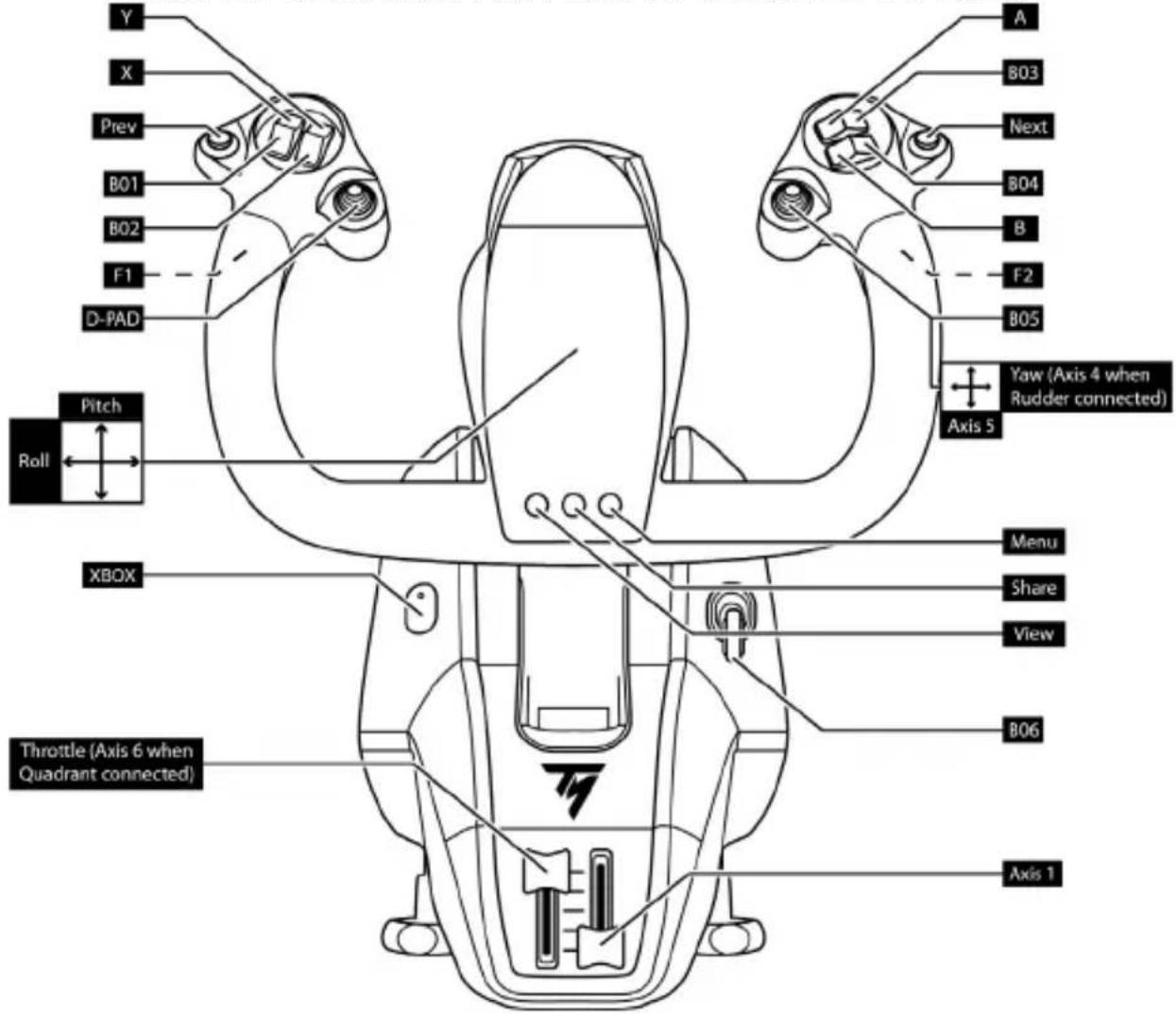

MAPEO DE XBOX PARA LOS 18 BOTONES Y 6 EJES

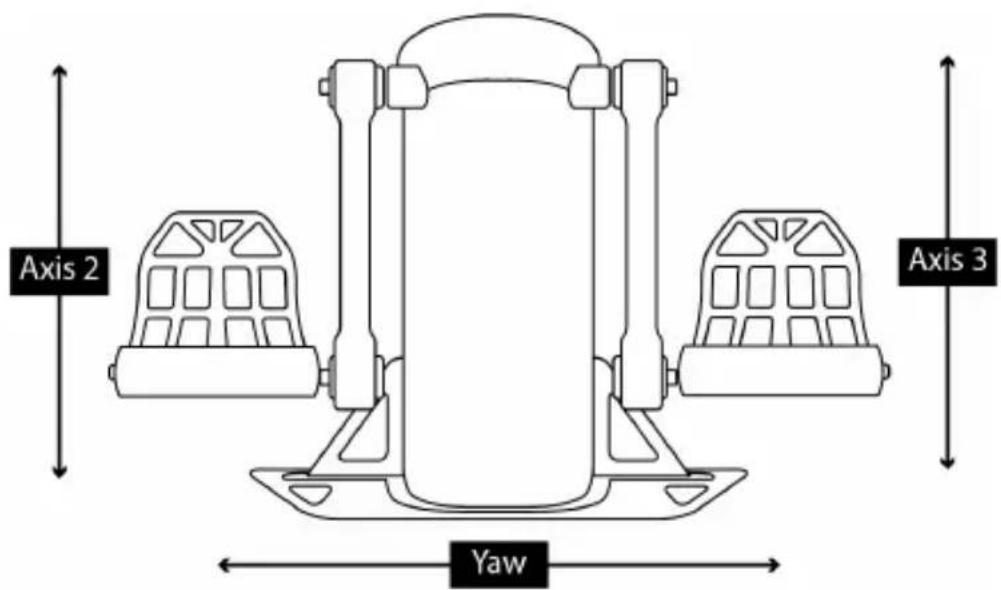

USANDO UN SISTEMA DE TIMON CONNECTADO A LA PALANCA

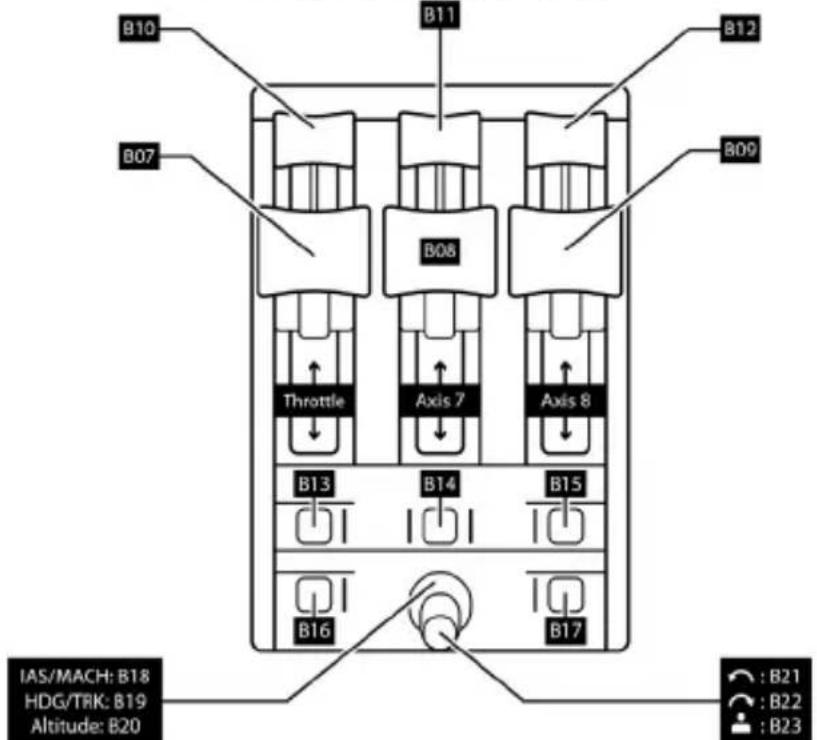

USANDO TCA QUADRANT BOEING EDITION CONECTADO A LA PALANCA DE MANDOS

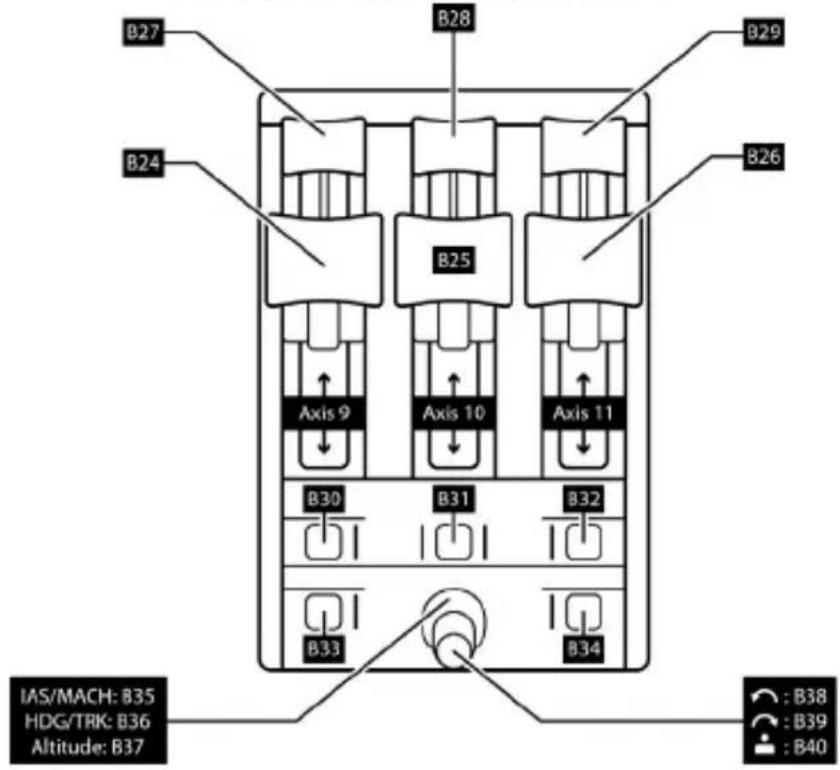

USANDO UN SEGUNDO TCA QUADRANT BOEING EDITION CONNECTADO AL PRIMERO

PC

INSTALLACION EN PC

1. Pon el interruptor selector (6) en PC antes de conectar el cable USB.

1. Dirigete a https://support.thrustmaster.com. Haz tic en Joysticks / TCA Yoke Boeing Edition, y despues haz tic en Controladores. Descarga e instala el controlador para PC y su interfaz personalizada para el Panel de control de Windows.
2. Una vez instalado el controlador para PC, enchufa el conector USB (9) en uno de los puertos USB del PC.
3. Para acceder al Panel de control, selección: Inicio / Aplicaciones / Thrustmaster / Panel de control (en Windows 10).

Se muestra el cuadro de dialogo Dispositivos de juego.

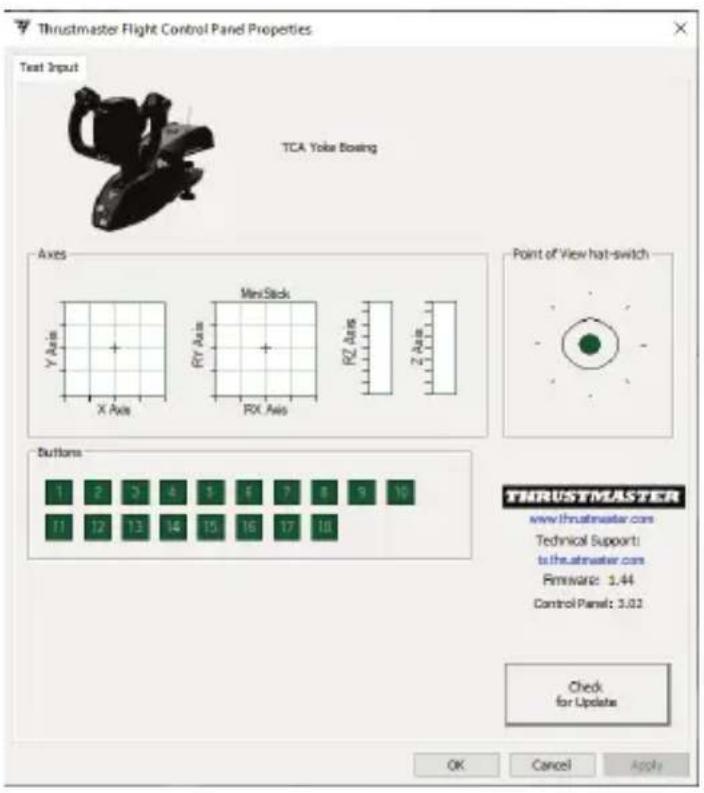

El dispositivo aparece en pantalla con el nombre TCA Yoke Boeing y el estado OK.

1. En el cuadro de dialogo Dispositivos de juego, hazlick en Propiedades para probing y ver todas lasmericanas.

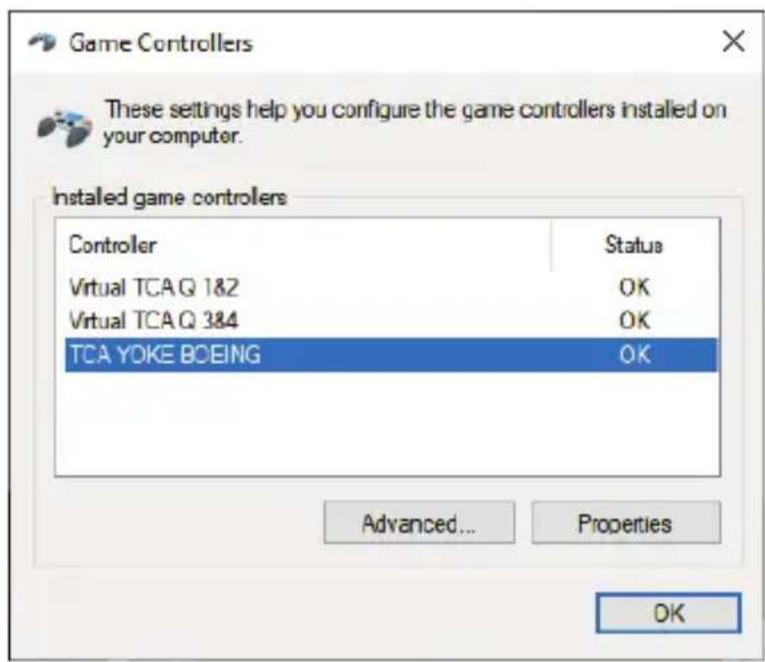

CONECTIVIDAD DE TCA YOKE BOEING EDITION

TCA Yoke Boeing Edition cuenta con 6 ejes, pero te permite conectar directamente un acelerador y un sistema de timón (ambos se venden por separado) en la parte posterior de la palanca de mandos. también se pueda conectar un segundo acelerador (se vende por separado) en la parte posterior del TCA Quadrant Boeing Edition (tambien vendido por separado), una vez que se ha instalado el controlador, lo que permite a la palanca de mandos acceder a hasta 9 ejes adiciones.

Cuando los dos dispositivos de cuadrante de acceleración TCA Quadrant Boeing Edition está conectados, aparecen de forma independiente en el cuadro de análisis Dispositivos de juego como dispositivos virtuales:

Conexión de los sistemas de timón TPR o TFRP (vendidos por分开):

• Los 3 ejes del sistema de timón se combinan en el cuadrante de aceleración virtual 1&2 (Virtual TCA Q 1&2) si el sistemas de timón está connectado a la palanca de mandos o a cualquier cuadrante de aceleración connectado a la palanca de mandos (es necesaria la instalación del controlador para garantizar un funcionacorrecto).
• Los 3 ejes del sistema de timón se combinan en el cuadrante de acceleración al que está connectados, si este cuadrante de acceleración está connectado directamente al PC.

ACTUALIZACION DEL FIRMWARE DE LA PALANCA DE MANDOS

El firmware incluido en la base de TCA Yoke Boeing Edition se puedaactualizar (lo que significica que se pueda sustituir por versiones mas recientes, queCNTAN con mejoras del producto).

Para ver la version actual del firmware de tu palanca de mandos yactualizarlo, si es必需ario: en PC, dirigete a https://support.thrustmaster.com hazblick en Joysticks / TCA Yoke Boeing Edition, ydesqués hazblick en Firmware. Sigue las instrucciones y los procedimientos de descarga e instalacion.

Los únicos dispositivos compatibles con PC son TCA Quadrant Boeing Edition, más los sistemas de timón TPR y TFRP (todos se venden porSeparated).

TCA Yoke Boeing Edition permite una sensacion distincta y una resistencia diferente en el eje de cabeceo, modificando el numero de muelles en la base de la columna de la palanca de mandos.

Puedes modificar la configuracion o mantener la predeterminada, según tus preferencias personales.

Ajusta el número de mueles en la columna:

• Resistencia media: 3 muelles (predeterminado)
• Resistencia maxima: 4 muelles

No uses never la palanca de mandos SIN muelles.

BOEING EDITION

2

图

√

0

6

X

X

SOFTWARE DE PROGRAMACION AVANZADA T.A.R.G.E.T (Thrustmaster Advanced pRogramming Graphical EdiTor)

Visita https://support.thrustmaster.com. Hazblick en Joysticks / TCA Yoke Boeing Edition, y
descuys selecciona Software. Descarga e instala el software de programacion avanzada
T.A.R.G.E.T.

\section*{Characteristicas principales de T.A.R.G.E.T:}

• Distintas configuraciones posibles de los ejes.
• Distintos niveles de programacion posibles: Basic, Advanced y Script.
• Utiliza el principio de Arrastrar y Soltar.
• Capacidad de combinar TCA Yoke Boeing Edition con diversos joysticks de Thrustmaster (HOTAS Cougar, HOTAS Warthog, T.16000M, MFD Cougar Pack, todos los cuales también son compatibles con T.A.R.G.E.T), de modo que se reconocen como un uncommon dispositivo USB.
• Acceso a perfiles avanzadoscretados por la comunidad de Thrustmaster.

Nota importante:

Los dispositivos TCA Yoke Boeing Edition y TCA Quadrant Boeing Edition deben estar conectados directamente al PC para que Sean reconocidos por el software T.A.R.G.E.T.

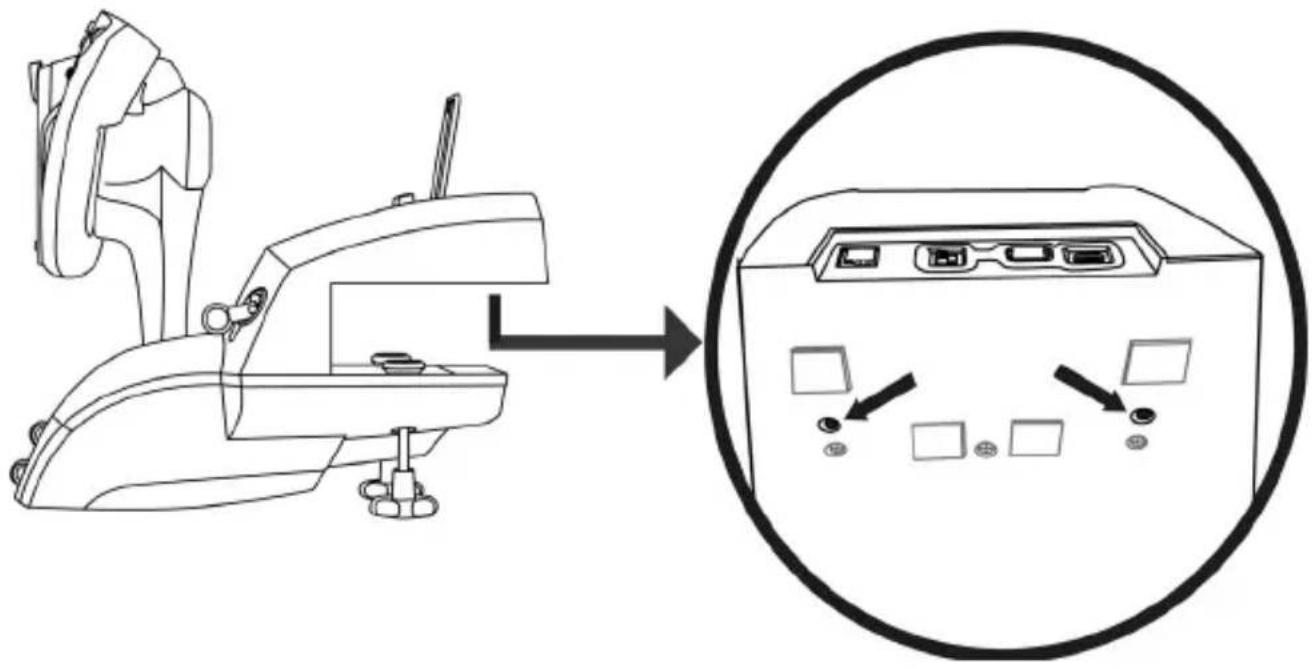

INSTALACION DE TCA YOKE BOEING EDITION EN UNA CABINA O EN OTRO SOPORTE ESTACIONARIO

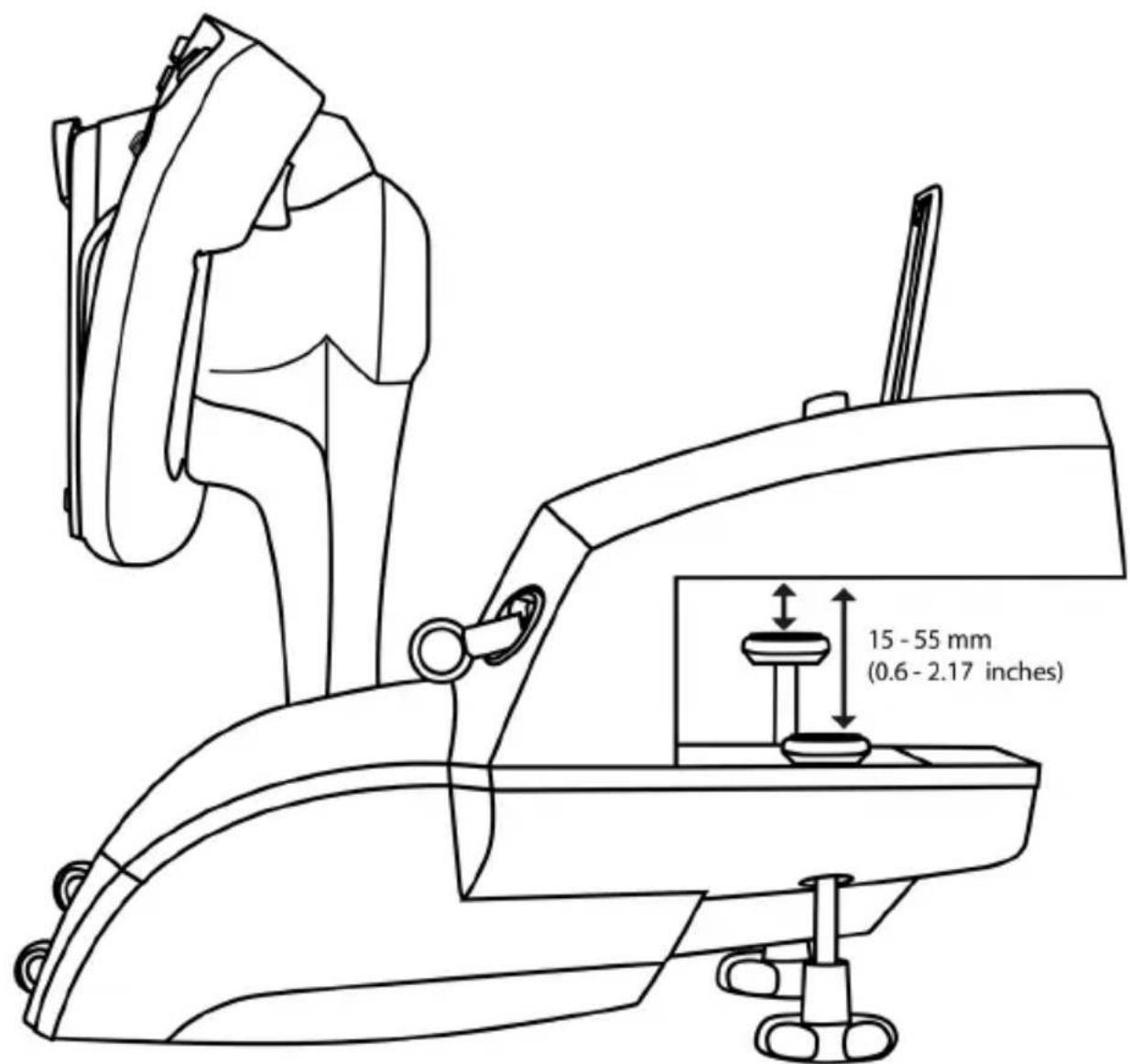

La base debe estar firmamente sujeta a una mesa o escritorio mediante los dos tornillos metálicos de montaje (11).

El rango de anclaje sobre una mesa o escritorio es de 15-55 mm.

Puedes usar las dos perforaciones que se encontrar en la cara inferior del TCA Yoke Boeing Edition para sujetar la unidad a una cabina u other soporte estacionario using tornillos M6 (no incluidos).

A está strictamente prohibido sutar el TCA Yoke Boeing Edition a un escritorio o mesa de cristal.

A Consulta el manual del usuario del fabricante de tu cabina para tener toda la informacion relacionada con la instalacion de la palance de mandos. Thrustmaster no acepta ninguna responsabilitad en el caso de que no se sigan las instrucciones.

RESOLUCION DE PROBLEMAS Y ADVERTENCIAS

Mi palanca de mandos no funciona correctamente o parece no estar bien calibrada.

• Asegúrate de que el interruptor selector (6) está en la posición adecuada (Xbox o PC) antes de conectar el cable USB de la palanca demandos a la consola o al PC.
• Apaga la consola o el PC y desconecta la palanca de mandos. Vuelve a conectar la palanca de mandos, enciende la consola o el PC y reinicia el juego.
• Cuando conectes la palanca de mandos, mantén centrados la palanca y el timón (si estas usingo un timón) y no los muevas, para evaporar problemas de calibración.

Mi palanca de mandos es demasiado sensible o no lo bastante sensible.

• Tu palanca de mandos se calibrará automatistically una vez quehayas realizado algunos movimientos en losDistinctes ejes.
• En el menu Opciones / Mando / Gamepad o Joystick del juego,ajusta la sensibilities y las zonas muertas del controlador (si estas optiones estan disponible).

• Ajusta la resistencia de la palanca de mandos en el eje de cabceco, Cambiando el número de muelles (12) en la base de la columna de la palanca de mandos.

• El micrófono de mis auriculares no funciona con TCA Yoke Boeing Edition.

TCA Yoke Boeing Edition conta con un dispositivo de audio USB.

Al conectar un dispositivo de audio USB a Windows por primera vez, el volumen predeterminado para todos los microfonos se establiece en cero.

• Para resolver el problema, dirigete a la configuracion de audio en Windows para el micrófono de TCA Yoke Boeing Edition y pon el nivel del micrófono en el 100% .

• Mi palanca de mandos a vezes hace ruidos.

El mecanismo de cabeeo incorpora elementos mecánicos para la función de returno al centro y la amortiguaación del recorro, con el fin de proportionsar un mayor nivel de immersion.

En algunos casos,這些 elementos peuvent interactuar entre y generar ruidos de funcionaamente que no afectaran a la vidautil del producto.

CONSEJOS Y PREGUNTAS FRECUYENTES (no incluidos en este manual)

Dirigete a https://support.thrustmaster.com. Haz cli en Joysticks / TCA Yoke Boeing Edition, y après haz cli en Manual o PF.

Este dispositivo está diseñado únicamente para su uso con fines decretenimiento en juegos. Estestrictamente prohibido usar paraactividadesderenamientoprofessional.

INFORMACION DE GARANTIA AL CONSUMIDOR

En todo el mundo, Guillemot Corporation S.A.,uyo domicilio legal se encuesta en Place du Granier, B.P. 97143, 35571 Chantepie, Francia (en lo sucesivo "Guillemot") garantiza al consumidor que este producto de Thrustmaster está libre de defectos de materiales y mano de obra, durante un periodo de garantía que corresponde al limite de tiempo para interponer unaakening legal referida a la conformidad en relacion con este producto. En los País de la Unión Europea,esto corresponde a un periodo de dos (2) años a partir de la entrega del producto de Thrustmaster. En otheros País, el periodo de garantía corresponde al limite de tiempo para interponer unaakening legal referida a la conformidad en relacion con este producto de Thrustmaster según las leyes aplicables del País en el que el consumidor estuviese domiciliado en la Fecha de compra del producto de Thrustmaster (si no existiese unaTHING similar en el País correspondiente,對於 the periodo of guarantia sera de un (1) ano a partir de la Fecha de compra original del producto de Thrustmaster).

Si el producto resultase defectuoso durante el periodo de garantía, hay que ponserse en contacto inmediamente con el Soporte Técnico, que indica el procedimiento a seguir. Si se confirma el defecto, el producto debe devolverse a su lugar de compra (o aequalquier otherubicacion indicada por el Soporte Técnico).

Dentro delcontexto de esta garantia, el producto defectuoso del consumidor sera sustituido o restuarado sufuncionamento correcto. Si, durante el periodo de garantia, el producto de Thrustmaster fuese somewhat a dicho reacondicionamento, qualquier periodo de como minimum siete (7) djas durante el que el producto no se pueda usar seañadirá al periodo de garantía restante (este periodo va desde la Fecha de peteación de intervención del consumidor o desde la Fecha en la que el producto seenta para el reacondicionamento, si la Fecha en la que el producto seenta para el reacondicionamento fuese posterior a la Fecha de la peteación de intervención). Si la ley aplicable lo permite, toda responsabilidad de Guillemot y sus filiales (incluo por daños resultantes) se limita a la restrauración del funcionamento correcto o la sustitución del producto de Thrustmaster. Si la ley aplicable lo permite, Guillemot renuncia a todas las garantías de commerciable o adecuación para un proposto determinado.

Esta garantía no se aplicará: (1) si el producto ha sido modificado, abierto, alterado o ha sufrido daños como的结果。 (2) si el producto ha sido改动ado, abuso, negligencia, accidente, desgaste normal, o cualquierTHING. (3) si el producto ha sido改动ado, pero no de forma exclusiva, la combinación del producto de Thrustmaster con whomer elemento no adecuado, incluyendo en particular fuentes de alimentación, baterias recargables, cargadores o cualquier other elemento no suministrado por Guillemot para este producto); (2) si el producto se ha empleado para(other uso distincto del domestico, incluyendo fines profesionales o commerciales (salones de棋牌游戏, entrega, entrega, competencias, para ejemplo); (3) en caso de incumplimiento de las instrucciones proportionsadas por el Soporte Tecnico; (4) a software, es descrir software sujeto a una garantía española; (5) a consumables (elementos que se tenen que reemplazar a lo large de la vida del producto: por ejemplo, baterias desechables o almohadillas para auriculares de audio); (6) a accesorios (por ejemplo, cables, cajas, bolsas, bollos o muñequeras); (7) si el producto se ha vendido en una subasta Pública.

Esta garantía no es transferible.

Los derechos legales del consumidor en relacion con las leyes aplicables a la vente de produits de consumo de su País no se ven afectados por esta garantía.

Provisiones de garantía adiciones

Durante el periodo de garantía, Guillemot no proportionsará, en grado, una pieza de repuesto, ya que el Soporte Técnico es el único autorizado para abrir y/o reacondicionar los productos de Thrustmaster (con la exception de los procedimientos de reacondicionamento que el Soporte técnico pueda solicitar que lleve a cabo el consumidor, mediante instrucciones por escrito – por exemple, debido a la simplicidad y la falta de confirmencialidad del proceso de reacondicionamento – y suministrando al consumidor las piezas de repuesto necessarias, siHIRSEse falta).

Debido a sus ciclos de innovación y para proteger su know-how y secretos commerciales, Guillemot no proportionsará, en principio,ullinga pieza de repuesto ni instrucciones de reacondicionamento para los produits de Thrustmaster cuando se典型案例 haaya vencido.

En los Estados Unidos de América y en Canadá, esta garantía está limitada al mecanismo interno del producto y al alojamento externo. En ningún caso, Guillemot ni sus filiales serán responsables ante cerceros por daños resultantes o fortuitos的结果 del incumplimiento de cualquier garantía expresa o implicita. En algunos Estados o provincias no se permitte la limitación de la duración de una garantía implicita ni la exclusión o limitación de responsabilidad por daños resultantes o fortuitos, por lo que las limitaciones o exclusiones anteriores pueden no ser aplicables.Esta garantía-ofrece derechos legales espécíficos al consumidor, que también puede tenertherschos que pueda variar de un estado a除外 o de una provencia a另一边.

Responsabilidad

Si la ley aplicable lo permite, Guillemot Corporation S.A. (en lo sucesivo "Guillemot") y sus filiales renuncian a toda responsabilidad por los daños causados por uno o más de los siguientes motivos: (1) el producto ha sido modificado, abierto o alterado; (2) incomplimiento de las instrucciones de montaje; (3) uso inapropiado o abuso, negligencia, accidente (un impacto, por exemple); (4) desgaste normal; (5) el producto se ha empleado para otro usodistinct del domestico, incluyendo fines profesionales o commerciales (salones de juego,thernamento, competencias,por exemple). Si la ley aplicable lo permite, Guillemot y sus filiales renuncian a toda responsabilidad por los daños no relacionados con defectos de materiales or Fabricacion en relation con el producto (incluyendo, pero no de forma exclusiva, los daños causados de forma directa or indirecta porequalquier software, o por combinar el producto de Thrustmaster conequalier elemento no adecuado, incluyendo en particular fuentes de alimentacion, baterias recargables, cargadores or equalier other elemento no suministrado por Guillemot para este producto).

DECLARACION DE CONFORMIDAD

NOTICIA DE CONFORMIDAD EN USA: este dispositivo cumple con los limites para dispositivos de計算ación de Clase B de acuerdo con la Parte 15 de las reglas FCC.

COPYRIGHT

© 2021 Guillemot Corporation S.A. Todos los derechos reservados. Thrustmaster® es una marca comercial registrada de Guillemot Corporation S.A. Producido con licencia de Boeing. Boeing, 787 Dreamliner, Dreamliner con luna creciente y los logotipos distinctivos asociados de Boeing, las MARCAS de producto y la imagen demarca son MARCAS commerciales de The Boeing Company. Windows® es una marca comercial registrada de Microsoft Corporation en Estados Unidos y/o en otros países.

Todas lasDEMásmarcascomerciales y nombres de marca se reconocen porla presente y son propidad desus respectivosdueños. Ilustraciones no vinculantes.Los contentidos,los diseños ylaspecificacionesestán sujetos acambios sin previo aviso y pueda variar de un País aOtro.Fabricado en China.

RECOMENDACION DE PROTECCION AMBIENTAL

\*

En la Unión Europea: Al terminar su vidaCTL, este producto no debe tirarse en un contenerdor basuras estandar, sino que debe dejarse en un punto de recogida de desechos electricos y equipamento electrico para ser reciclado.

Estoiene confirmado por el significolo que se encuentra en el producto, manual del usuario o embalaje.

Dependiendo de sus caracteristicas, los materiales peuvent reciclarse. Mediente el reciclaje y otheras formas de procesamento de los desechos electricos y el equipamento electricophonico pueda contribuir de forma significativa a poder a proteger el medio ambiente.

Contacta con las autoridades locales para más información sobre el punto de recogida más cercano.

Para los demas paises: cumpla las leyes locales sobre reciclaje de equipos electricos y electrónicos.

Esta informacion debe conservarse. Los colores y motivos decorativos可以更好 variar.

Los adhesivos y los cierras de plástico se deben quitar del producto antes de utiliser.

Este producto cumple con todas las normas relativas a los niños de mas de 14 años. No es recomendable para niños de menos de 14 años.

*Aplicable únicamente a la UE, Reino Unido y Turquía

TCYOKE

BOEING EDITION

XBOX SERIES X|S - XBOX ONE - PC

Manual do Utilizador

CHARACTERISTICAS TÉCNICAS

CHARACTERISTICAS TÉCNICAS

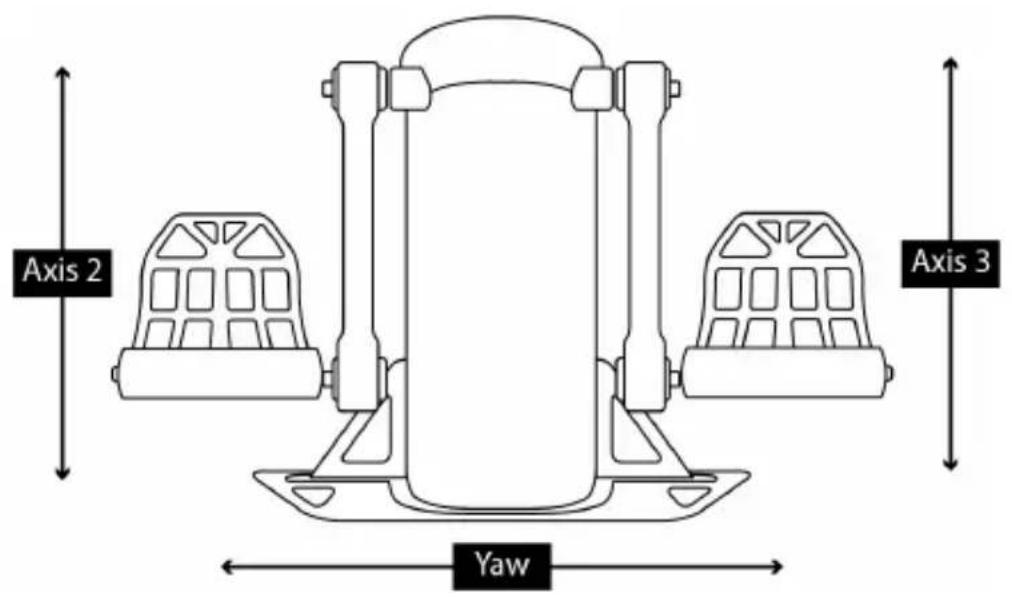

UTILIZAR UM SISTEMA DE LEME DE DIREÇÃO LIGADO À MANCHE

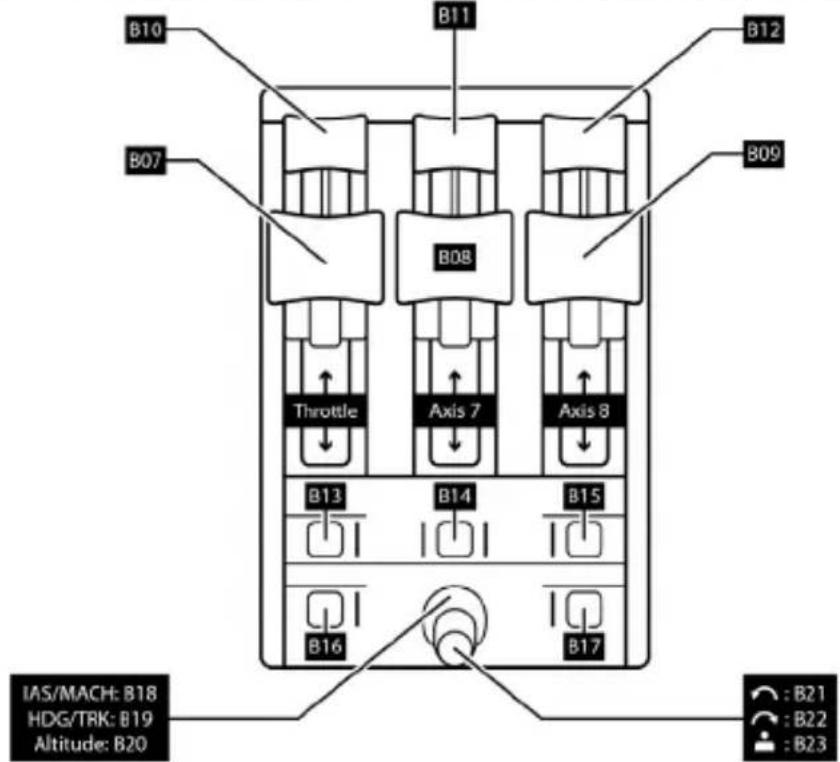

UTILIZAR O TCA QUADRANT BOEING EDITION LIGADO À MANCHE
