GEBRUIKSAANWIJZING TCA Yoke Boeing Edition THRUSTMASTER

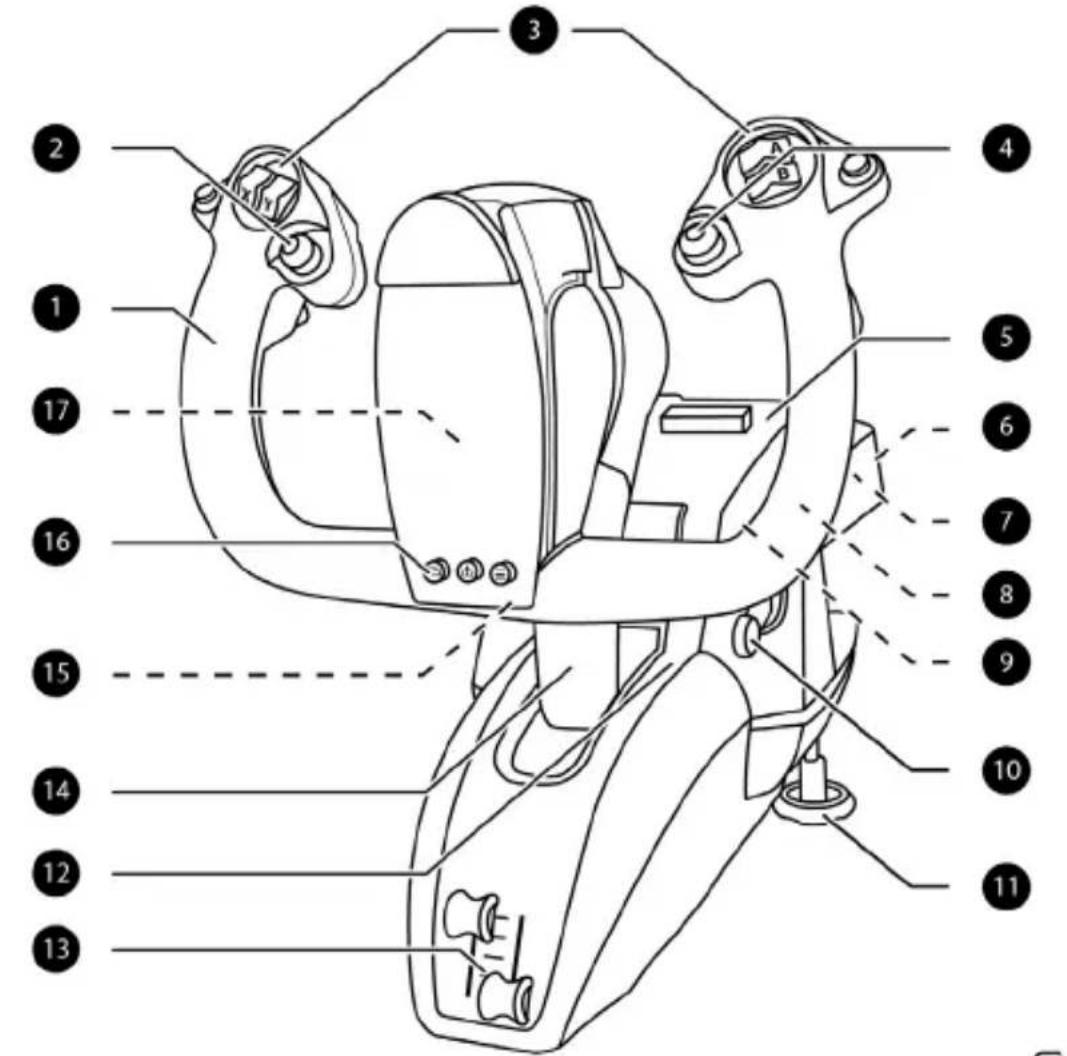

1. Rol-as
2. 8-richtingen "point of view"-hat
3. 18 actiedrukknuppen
4. Mini-stick-controller met knop

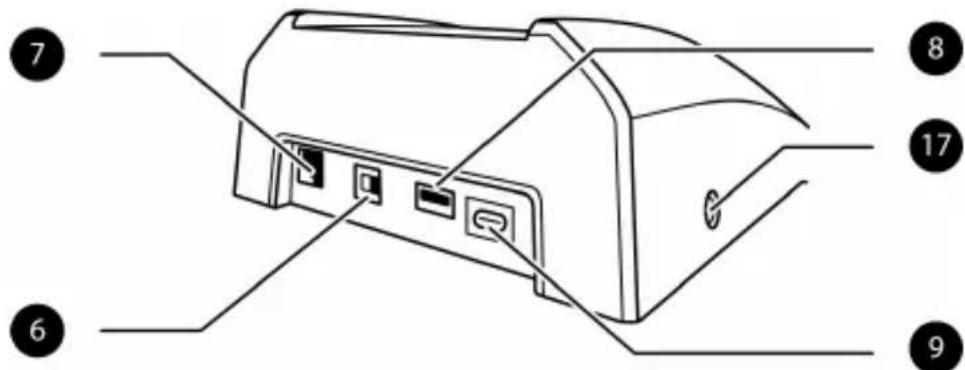

5. Sleuf voor tablet/smartphone-standard
6. Xbox/PC-keuzeschakelaar
7. RJ12-connector voor TFRP-roersystem (wordt apart verkocht)
8. USB-A-connector voor TCA Quadrant Boeing Edition of TPR-roer (worden beiden apart verkocht)

Dit product mag alleen worden verplaatst door gebruikers van 14aar of ouder

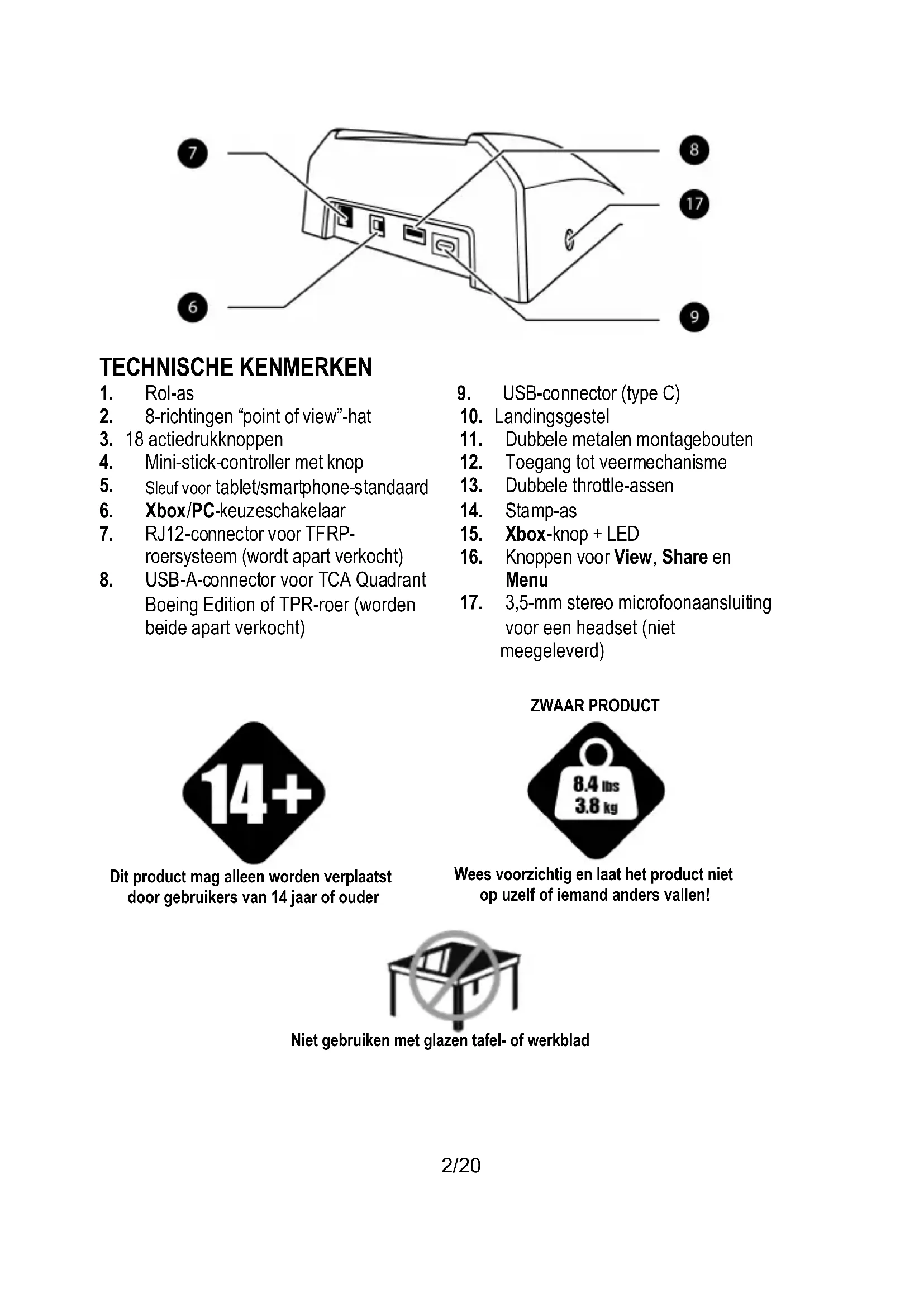

1. USB-connector (type C)

2. Landingsgestel

3. Dubbele metalen montagebouten
4. Toegang tot veermechanisme
5. Dubbele throttle-assen
6. Stamp-as
7. Xbox-knop + LED
8. Knuppen voor View, Share en Menu
9. 3,5-mm stereo microfoonaansluiting voor een headset (niet meegeleverd)

ZWAAR PRODUCT
Wees voorzichtig en LAST het product Niet op uzelf of iemand anders vallen!

Niet gebruiken met glazen tafel- of werkblad

XBOX SERIES XIS/XBOX ONE

INSTALLATIE OP DE XBOX SERIES X|S / XBOX ONE

1. Zet de keuzeschakelaar (6) in de stand Xbox voordat u de USB-kabel aansluit.

1. Sluit de USB-connector (9) aan op een USB-port op de console met behulp van de meegeleverde USB-kabel.
2. Zet de console AAN.
3. De LED van de yoke gaat WIT branden.
4. Start een compatibile game (die de Flight Stick-modus ondersteunt).

Nu kan er gespeeld worden!

LIJST VAN COMPATIBELE GAMES VOOR DE XBOX SERIES X|S / XBOX ONE

Op de Xbox Series X|S / Xbox One, de TCA Yoke Boeing Edition:

• is alleen compatibel met games die de Flight Stick-modus ondersteunen;
• wordt in games herkend als een echte joystick inplaats van een gamepad. Dit zorgt voor een maximale respons en nauwkeurigheid, en maakt het möglichk de joystick-opties in deze game te gebruiken

Een lijst van games voor de Xbox Series X|S / Xbox One die compatibel zich met de yoke is beschikbaar op https://support.thrustmaster.com in de sectie Joysticks / TCA Yoke Boeing Edition.

Deze lijst worden regelmatig bijgewerkt met{niew uitgebrachte Xbox Series X|S/Xbox One-games compatibel met de TCA Yoke Boeing Edition.

DE TCA YOKE BOEING EDITION LEREN KENNEN

EXCLUSIVE PPRECISIETECHNOLOGIE

H.E.A.R.T: HALLEFFECT ACCURATE TECHNOLOGY EN PENDUL_R

De TCA Yoke Boeing Edition is uitgerust met technieken die voor een ongeëvenaarde nauwkeurigheid zorgen in de wereld van de joysticks/gaming-yokes, zoals:

• 3D (Hall-effect) magnetische sensoren op de rol- en stamp-assen, met een nauwkeurigheid van 16 bits (65.536 x 65.536 waarden);
• een magneto die zorgt voor geen wrijving en uitmuntende nauwkeurigheid die nooit za slijten;
• stevige, lineaire en super vloeijeende spanning die door verwijderbare veren op de stampas kan worden aangepast (raadpleeg de sectie PROCEDURE VOOR HET AANPASSEN VAN DE SPANNING OP DE STAMP-AS op pagina 13 voor meer informatie).

THROTTLE

De yoke beschicht over twee throttle-assen (13) te gebruiken om gemakkelijk de stuwkracht van de motor te bedieren.

MICROFOON-JACK VOOR HEADSET (NIET MEEGELEVERD)

De yoke heeft een 3,5mm vrouwtjes microfoon-jack (17) waarop een headset met een microfoon kan worden aangesloten voor de meest onderdompelende ervaring.

AANSLUITINGEN TCA YOKE BOEING EDITION

De TCA Yoke Boeing Edition heegt 6 essen maar er kuren ook rechtstreeks een throttle en een roer (worden apart verkocht) worden aangesloten op de achechterijde van de yoke. Er kan ook een tweede throttle (wordt apart verkocht) worden aangesloten op de achechterijde van de TCA Quadrant Boeing Edition (wordt ook apart verkocht) waardoor de yoke de beschikking krijgt over 9 extra essen.

Op de Xbox Series X|S / Xbox One worden compatibile Thrustmaster-apparaten die zich aangesloten via een USB-A-connector samengevoegd met het TCA Yoke Boeing Edition-apparaat.

De enige apparaten die compatibel zich met de Xbox Series X|S / Xbox One zich de TCA Quadrant Boeing Edition en de TPR- en TFRP-roersystemen (alle apparaten worden apart verkocht).

DE TCA QUADRANT BOEING EDITION*, TPR*- OF TFRP*-ROERSYSTEMEN GEBRIKEN MET DE TCA YOKE BOEING EDITION

(*worden apart verkocht)

Throttle:

Een TCA Quadrant Boeing Edition (wordt apart verkocht) kan rechtstreeks op de yoke worden aangesloten.

1. Sluit de USB-connector van de quadrant aan op de vrouwtjes USB-A-connector (8) op de weiterijde van de yoke.
2. Sluit de USB-C-connector (9) van de yoke aan op een USB-poort op de PC Of Xbox.

Roer:

3 dessen zich gereserveerd voor de TPR- of TFRP-roersystemen (beiden worden apart verkocht).

Het TFRP-roersystem kan rechtstreeks op de yoke worden aangesloten.

1. Sluit de mannetjes RJ12-connector van de pedaalset van het roer aan op de vrouwtjes RJ12-connector (7) op de weiterijde van de yoke.
2. Sluit de USB-C-connector (9) van de yoke aan op een USB-poort van de PC.

Het TPR-roersystem kanrechtstreeks worden aangesloten op de yoke of de quadrant (als de TCA Quadrant Boeing Edition reeds is aangesloten).

1. Sluit de USB-connector van de roerpedalen aan op de vrouwtjes USB-A-connector (8) op dechterlijke van de yoke.
2. Sluit de USB-C-connector (9) van de yoke aan op een USB-poort van de PC.

Belangrijke opmerkingen over het automatisch kalibreren van assen:

• Laat de as van de roerpedalen.altijd in de middenstand staan wonneer u de-pedaalset aansluit op de yoke. Zet uw voet nooit op de roerpedalen tijdens het aansluiten.
• De 3ASN van de roerpedalen kalibreren zich automatisch na een paar bewegingen en na het bereiken van de fysiieke eindpunten voor de roer-as en de 2 assen van de differentieelremmen.

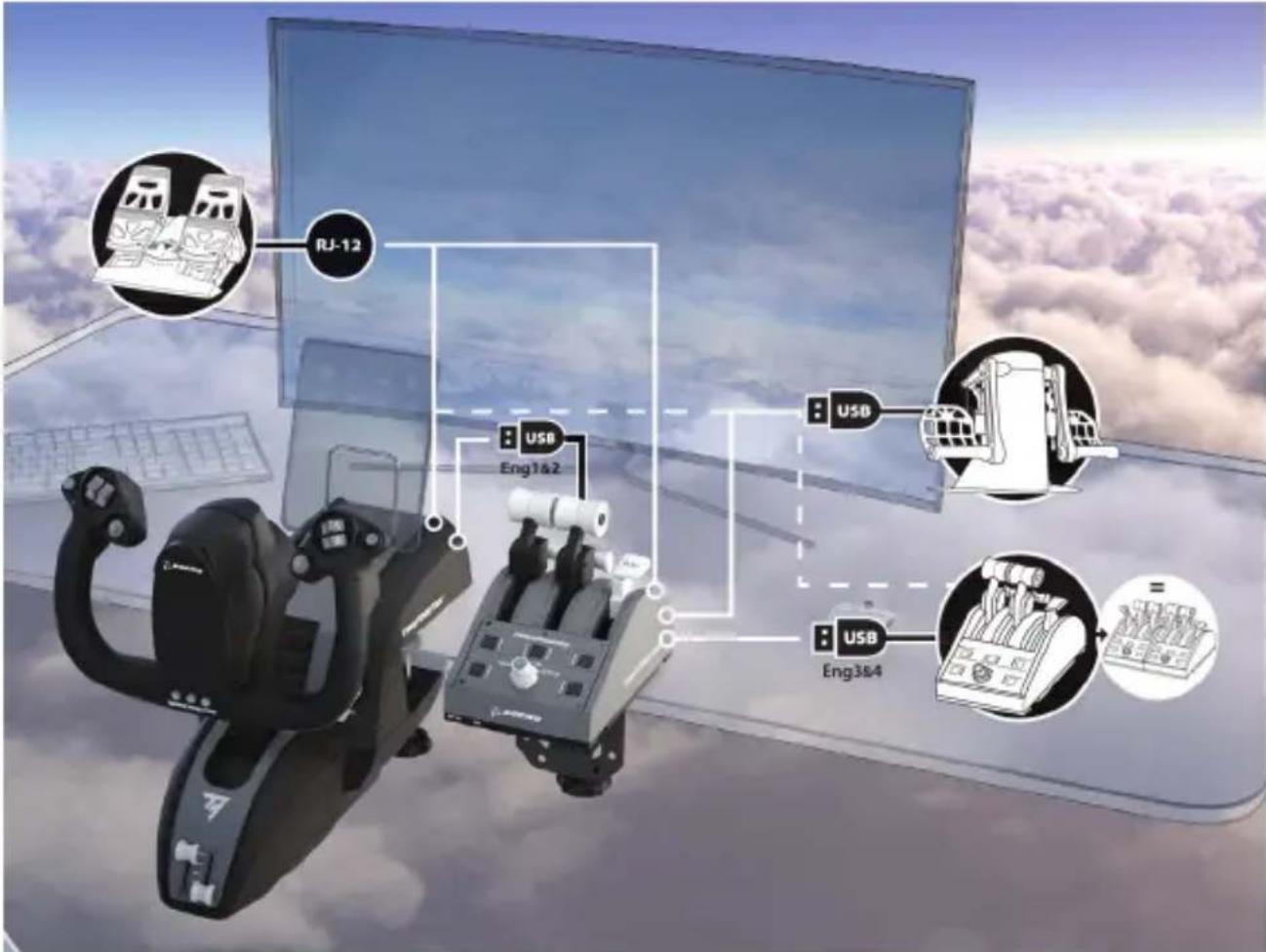

DE TCA YOKE BOEING EDITION AANSLUITEN OP DE TCA QUADRANT BOEING EDITION* EN TPR*- OF TFRP*-ROERSYSTEMEN*

(*worden apart verkocht)

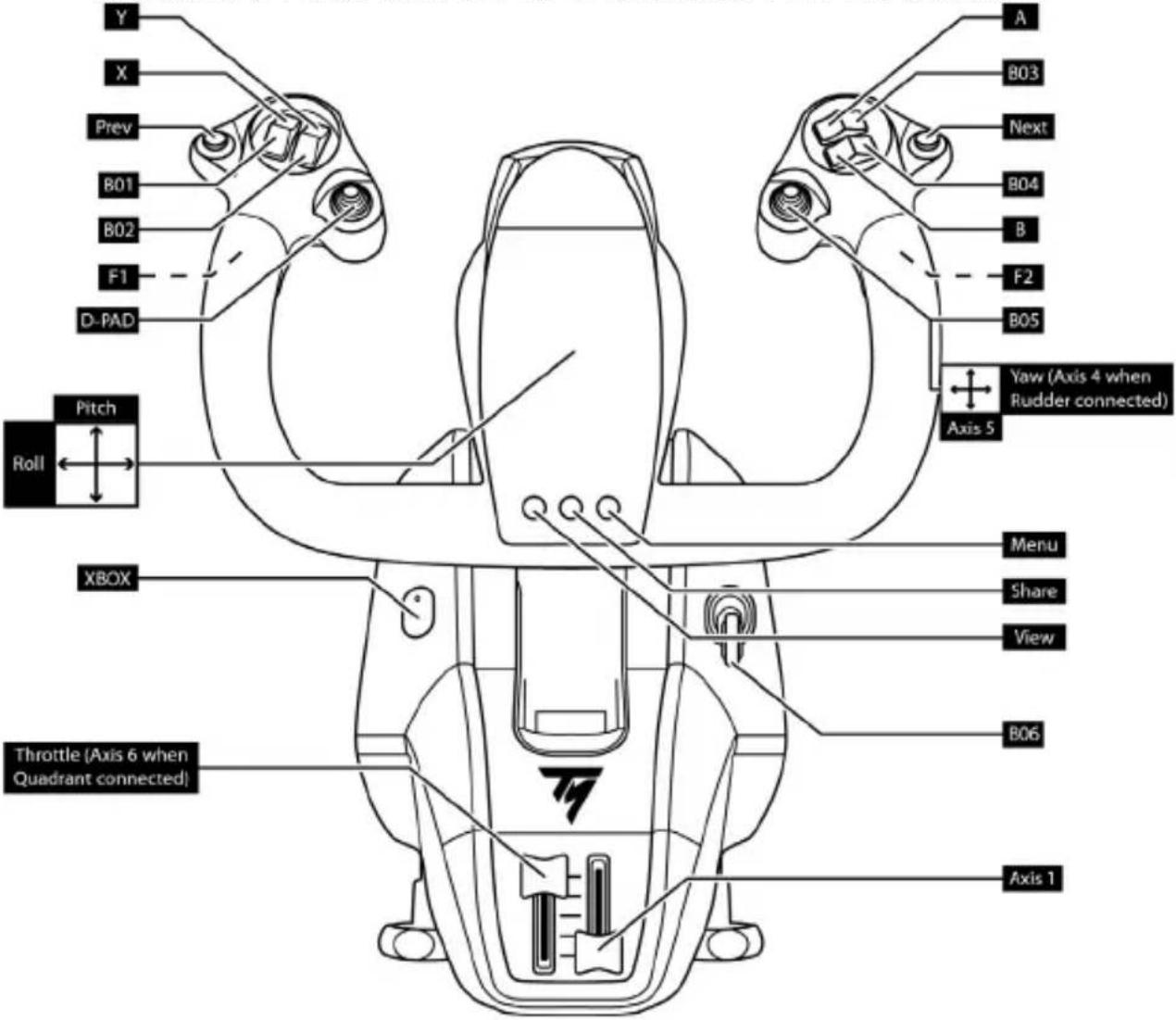

XBOX-MAPPING VAN DE 18 DRUKKNOPPEN EN 6 ASSEN

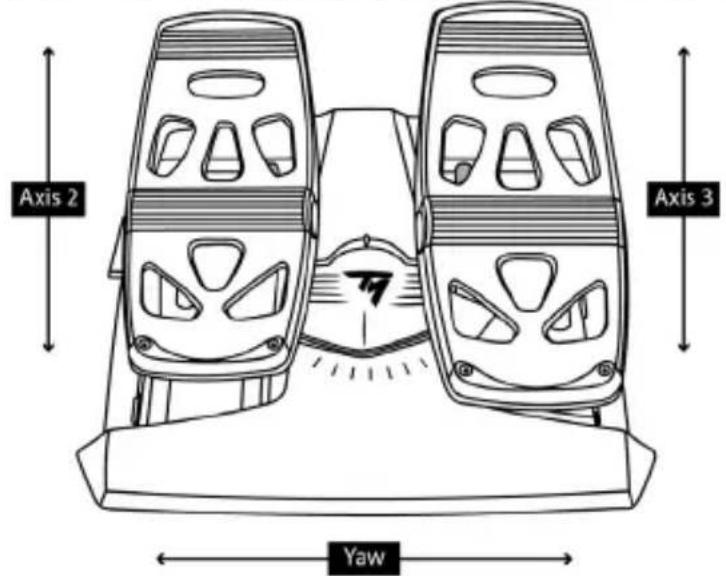

EEN ROERSYSTEEM GEBRIKEN AANGESLOTEN OP DE YOKE

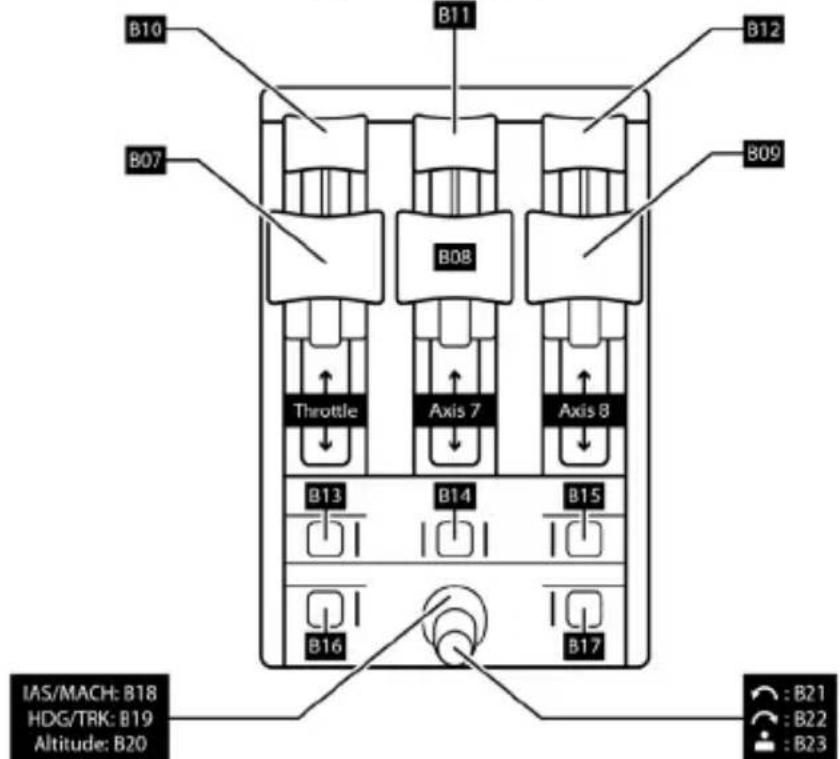

DE TCA QUADRANT BOEING EDITION GEBRUIKEN AANGESLOTEN OP DE YOKE
EEN TWEEDE TCA QUADRANT BOEING EDITION GEBRUIKEN AANGESLOTEN OP DE EERSTE QUADRANT

PC

INSTALLATIE OP DE PC

1. Zet de keuzeschakelaar (6) in de stand PC voordat u de USB-kabel aansluit.

1. Ga waar https://support.thrustmaster.com Klik op Joysticks / TCA Yoke Boeing Edition en klik op Drivers. Download en installeer de PC-driver en de special aangepaste interface voor het Windows-configureschem.
2. Nadat de PC-driver is geinstalleerd, sluit u de USB-connector (9) van het apparaat aan op een van de USB-poorten van de PC.
3. Start als volgt het Controlepaneel:
   Klik in het Start-menu op Thrustmaster / Configurationschem (in Windows 10).

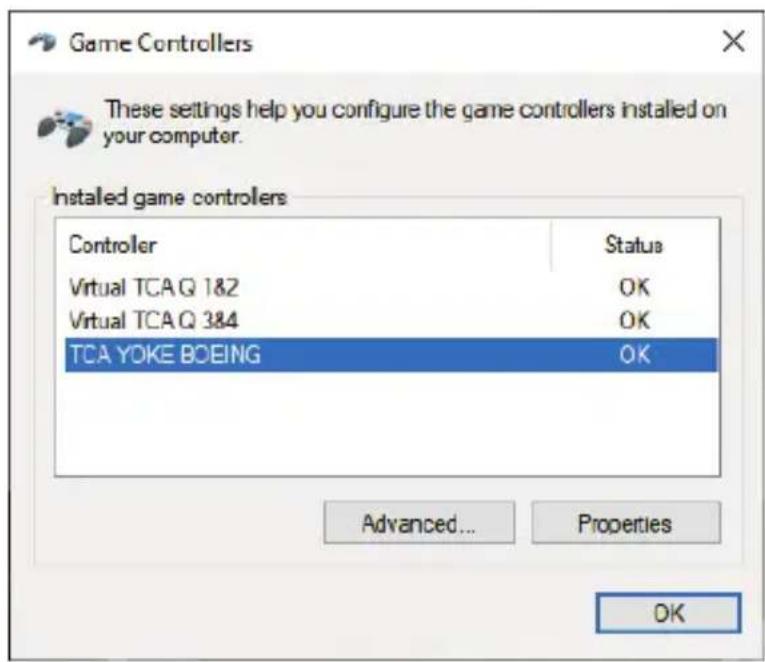

Het dialoogvenster Spelbesturingen worden nu geopend.

Het apparaat wordt op het scherm weergegeven met de naam TCA Yoke Boeing en de status OK.

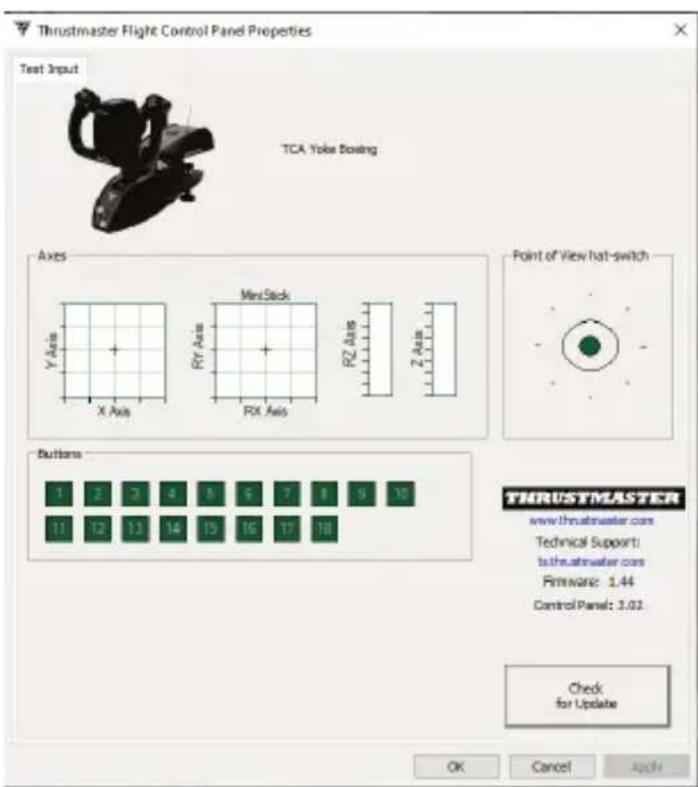

1. Klik op Eigenschappen in het dialoogvenster Spelbesturingen om alle functies te bekijken en te testen.

AANSLUITINGEN TCA YOKE BOEING EDITION

De TCA Yoke Boeing Edition heeft 6assenaar er kunnen ookrechtstreeks een throttle en een roersystem (worden apart verkocht) worden aangesloten op de ache terzijde van de yoke. Er kan ook een tweede throttle (wordt apart verkocht) worden aangesloten op de ache terzijde van de TCA Quadrant Boeing Edition (wordt ook apart verkocht) waardoor de yoke de beschikkng krijgt over 9 extra assen.Voor een goede werking moet wel de driver zijn geinstalleerd.

Wanner de twee TCA Quadrant Boeing Edition-throttle-quadrant-apparaten zich aangesloten, worden ze apart weergegeven in het dialoogvenster Spelbesturingen als virtuele apparaten:

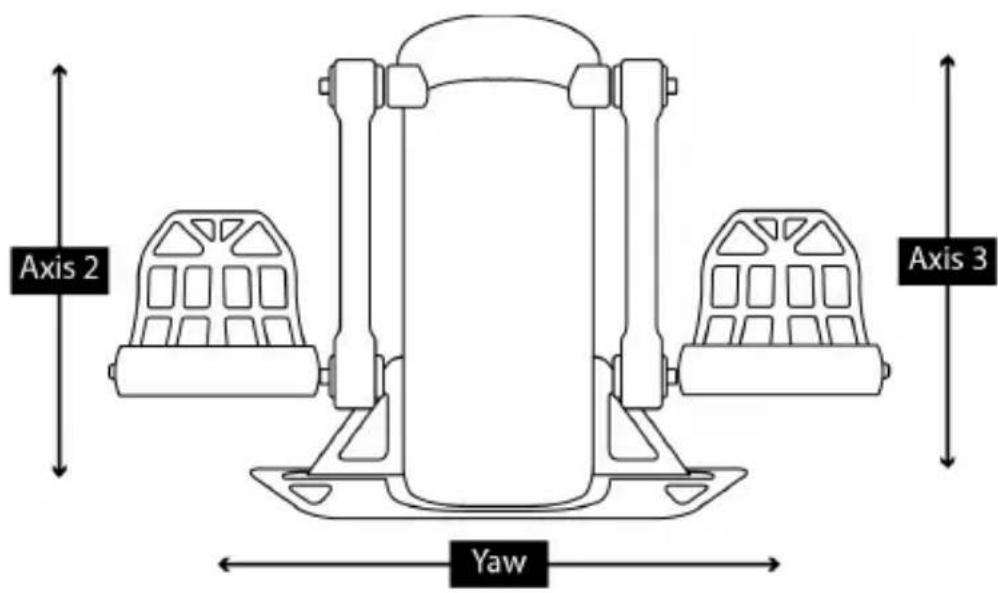

De TPR- of TFRP-roersystemen (worden apart verkocht) aansluiten:

• De 3 essen van het roersysteme worden samengevoegd in de virtuele throttle-quadrant 1&2 (Virtual TCA Q 1&2) als het roersysteme is aangesloten op de yoke of op een throttle-quadrant aangesloten op de yoke. Voor een goede werkung要去 de driver zijn geinstalleer.
• De 3 dessen van het roersysteme worden samengevoegd in de virtuele throttle-quadrant waarop ze zijn aangesloten als die throttle-quadrant rechtstreeks is aangesloten op de PC.

DE FIRMWARE VAN DE YOKE BIJWERKEN

De firmware in de voet van de TCA Yoke Boeing Edition kan worden bijgewerkt (bijvoorbeeld als er verbeteringen beschikbaar zijn voor het apparaat).

Als u op de PC de huidige versie van de firmware van de yoke wilt zien of de firmware wilt bijwerken,.gaat u maar https://support.thrustmaster.com, klikt u op Joysticks / TCA Yoke Boeing Edition en cervolgens op Firmware. Volg de instructies en download de installmentprocedure.

De enige apparaten die compatibel zich met de PC zich de TCA Quadrant Boeing Edition en de TPR- en TFRP-roersystemen (alle apparaten worden apart verkocht).

Nu kan er gespeeld worden!

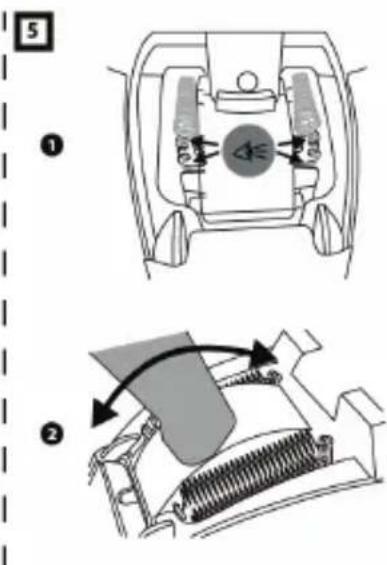

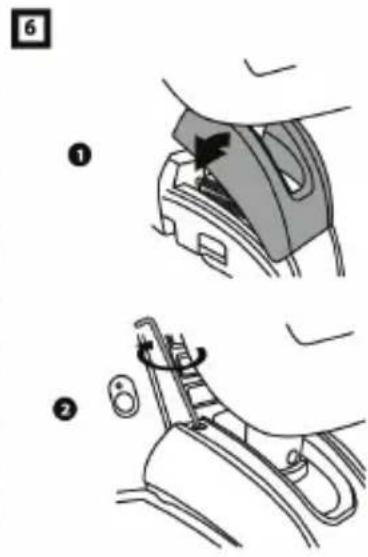

PROCEDURE VOOR HET AANPASSEN VAN DE SPANNING OP DE STAMP-AS

De TCA Yoke Boeing Edition zorgt voor een ander gevoel en een andere wonderstand op de stamp-as doordat het aantal veren op de voet van de yoke-kolom kan worden aangepast. Afhankelijk van uw persoonlijke voorkeuren kut u de standardinstelleningen gebruiken of de configuratie aanpassen.

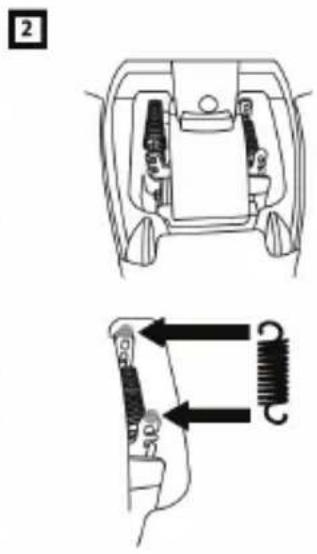

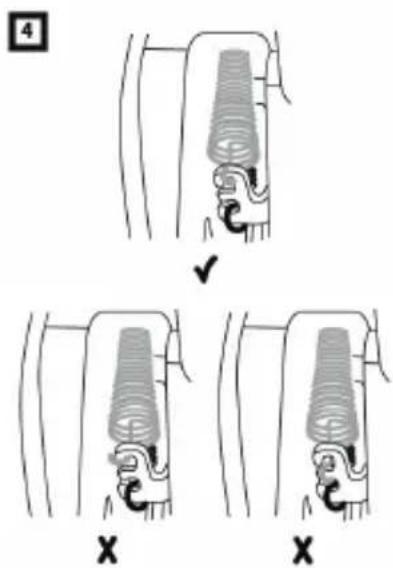

Het aantal veren in de kolom aanpassen:

• Gemiddelde sheerstand: 3 veren (standaard)
• Maximale freund: 4 veren

Gebruik de yoke NOOIT ZONDER VEREN.

YOKE BOEING'EDITION

Belangrijkste kenmerken van T.A.R.G.E.T:

• Verschillende möglichke configurations voor de assen.
• Verschillende möglichke programmeerniveaus: Basic, Advanced en Script.
• Gebruik van Drag & Drop.
• De möglichkheid om de TCA Yoke Boeing Edition te combineren met verschidene Thrustmaster-joysticks (HOTAS Cougar, HOTAS Warthog, T.16000M, MFD Cougar Pack die allemaal compatibel zich met T.A.R.G.E.T) waardoor ze herkend worden als een enkel USBapparaat.
• Toegang tot geavanceerde profielen gemaakt door de Thrustmaster-community.

Belangrijke opmerking:

De TCA Yoke Boeing Edition- en de TCA Quadrant Boeing Edition-apparaten要去enrechtstreeks op de PC zijn aangesloten om door de T.A.R.G.E.T-software herkend te kuren worden.

DE TCA YOKE BOEING EDITION INSTALLEREN IN EEN COCKPIT OF EEN ANDERE VASTE PLEK

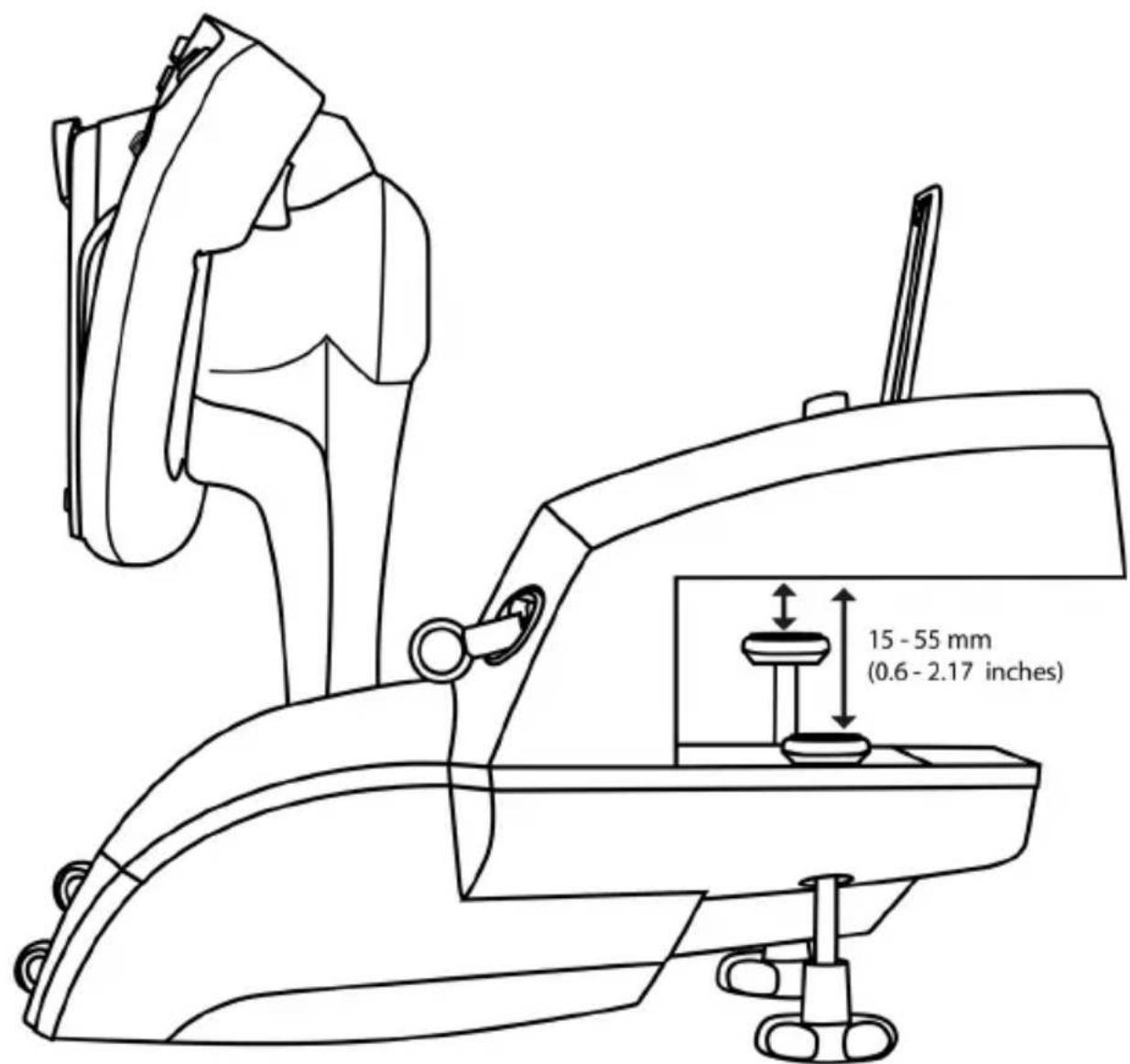

De voet moet stevig worden bevestigd op een tafel- of werkblad met behulp van de dubbele metalen montagebouten (11).

Het blad mag een dikte van 15-55 mm hebben.

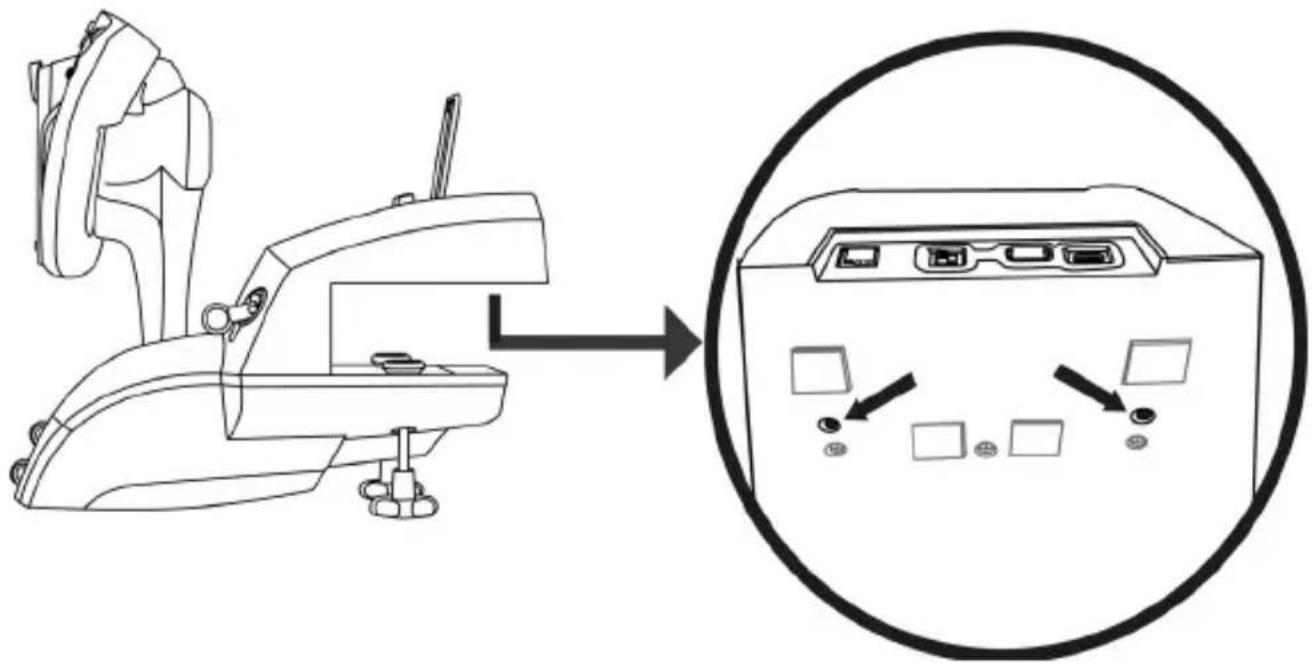

U kunt de twee openings onderop de TCA Yoke Boeing Edition gebruiken om de eenheid vast te makeen aan een cockpit of ander vast oppervlak met behulp van M6-boutjes (niet meegeleverd).

A Bevestig de TCA Yoke Boeing Edition nooit op een glazen blad.

Raadpleeg de documentation van de fabrikant van uw cockpit voor alle informatatie over he installeren van de yoke. Thrustmaster accepteert geen enkele verantwoordelijkheid indie de instructies Niet+zijn opgevolgd.

PROBLEMEN OPLOSSEN EN WAARSCHUWINGEN

• Mijn yoke werkt nicht goed of lijkt slecht gekalibreerd te+zijn.

• Controller dat de keuzeschakelaar (6) in de correcte stand (Xbox of PC) staat voordat de USB-kabel van de yoke op de console of de PC worden aangesloten.

• Zet de console of PC UIT en koppel de yoke af. Sluit de yoke opnieuw aan, zet de console of PC opnieuw AAN en herstart de game.

• Houd wanner u de yoke aansluit de yoke en het roer (als u dit gebruikt) in de middenstand en beweeg ze Niet om kalibratieproblemen te voorkomen.

• Mijn yoke reageert te gevoelig of reageert nicht gevoelig genoeg.

• De yoke worden automatisch gekalibreerd wonneer u deze een paar maal over de verschillende assen hebt bewogen.

• Pas in het menu Opties / Controller / Gamepad of Joystick van de game de gevoeligheid en dode zones aan voor de controller (als deze opties beschikbaarijken).

• Pas de verstand aan van de yoke op de stamp-as door het aantal veren (12) aan te passen op de voet van de kolom van de yoke.

• De microfoon van mijn headset werkt nicht op是我的 TCA Yoke Boeing Edition.

De TCA Yoke Boeing Edition—heeft een USB-audio-apparaat.

De eerste keer dat een USB-audio-apparaat worden aangesloten in Windows worden het standardvolume voor alle microfoons op nul te zetten.

• U lost het probleem als volgt op: ga in Windows maar de geluidsinstellenen voor de microfoon van de TCA Yoke Boeing Edition en stel het microfoonniveau in op 100% .

• Mijn yoke maakt soms geluiden.

Het stamp-mechanisme bevat onderdelen voor het terugkeren maar de middenstand en voor het dampen van de slag die er voor zorgen dat de gebruiker een nog sterker gevoel van onderdompelingervaart.

Het kan voorkomen dat deze onderdelen bij het samen werkken bepaalde geluiden genereren. Dit heeft darüber geen gevolgen voor de levensduur van het product.

TIPS EN FAQ's (niet opgenomen in deze handleiding)

Ga waar https://support.thrustmaster.com. Klik op Joysticks / TCA Yoke Boeing Edition en klik verwolgens op Handleiding of op FAQ.

Dit apparaat is louter bestemd voor recreatief gamen. Het is ten zeerste verboden deze apparaten te gebruiken voor professionele trainingsactiviteiten.

Informatie met betrekking tot kopersgarantie

Wereldwijd garandeert Guillemot Corporation S.A., het statutair adres gevestigd aan de Place du Granier, B.P. 97143, 35571 Chantepie, Frankrijk, (hiema te noemen "Guillemot") aan de koper dat dit Thrustmaster-product vrij zaij van materiaal- en fabricagefouten gedurende een garantieperiode gelijk aan de tijd maximaal vereist om een restitutie/ervanging voor dit product te claimen. In landen van de Europese Unie komt dit overeen met eenperiode van twee (2)一年多 vanaf het moment van levering van het Thrustmaster-product. In andere landen komt de garantieperiode overeen met de tijd maximaal vereist om een restitutie/ervanging voor dit Thrustmaster-product te claimen zoals wettelijk is vastgelegd in het land waarin de koper woonachtig was op de datum van aankoop van het Thrustmaster-product. Indien een dergelijk claimrecht Niet wettelijk is vastgelegd in het betreffende land, geldt een garantieperiode van een (1)一年多 vanaf datum aankoop van het Thrustmaster-product.

Indien u in de garantiepiode een defect meent te constateren aan dit product, neem dan onmiddelijk contact op met Technical Support die u zal informeren over de te volgen procedure. Als het defect worden bevestigd, dient het product te worden geretourneerd maar deplaats van aankoop (of een andere locatie die worden opgegeven door Technical Support).

Binnen het gestelde van deze garantie worden het defecte product van de koper gerepareerd of verrangen, zulks ter beordeling van Technical Support. Indien het Thrustmaster-productijdens de garantieperiode is onderworpen aan een dergelijk herstel, worden elkeperiode van ten minste zeven (7)ragen waarin het product Niet in gebruik is, opgeteld bij de resterende garantieperiode (dezeperiode loopt vanaf de datum van verzoek van de consument voor interventie of vanaf de datum waarop het product in kwestie beschikbaar is gesteld voor herstel als de datum waarop het product ter beschikking worden gesteld voor herstel later is dan de datum van het verzoek om interventie). Indien toegestaan door van toepassing zijnde wetgeving, beperkt de volledige aansprakelijkheid van Guillemot en haar dochterondernemingen (inclusief de aansprakelijkheid voor verrolgschade) zich tot het repareren of verrangen van het Thrustmaster-product. Indien toegestaan door van toepassing zijnde wetgeving, wijst Guillemot elke garantie af met betrekking tot verhandelhaarheid of geschiktheid voor enig doel.

Deze garantie is nicht van kracht: (1) indien het product aangepast, geopend of gewijzigd is, of beschadigd is ten gevolge van oneigenlijk of onvoorzichtig gebruik, verwaarlozing, een ongeluk, normale slijtage, of enige andere oorzaak die nicht gerelateerd is aan een materiaal- of fabricagebout (inclusief maar Niet beperkt tot het combinen van het Thrustmaster-product met enig ongeschikt element waaronder in het bijzonder voedingsadapters, oplaadbare batterijen, opladers of enig ander element Niet geleverd door Guillemot voor dit product); (2) als het product is gebruikt voor enig ander doel dan thuisgebruik, zoals maar nicht exclusief een professioneel of commercieel doel (bijvoorbeeld game rooms, training, wedstrijden); (3) indien u zich Niet houdt aan de instructies zoals verstrecht door Technical Support; (4) op software die onder een specifieke garantie valt; (5) op verbruiksartikelen (elementen dieijdens de levensduur van het product worden verrangen zoals bijvoorbeeld batterijen of pads van een headset of koptefoo); (6) op accessoires (zoals bijvoorbeeld kabels, behuizingen, hoesjes, etuis, draagtassen of Polsbandjes); (7) indien het product werden verkocht op een openbare veiling.

Deze garantie is nicht overdraagbaar.

De wettelijk rechten van de koper die inijken/haar land van toepassing zijn op de verkoop van consumptenproducten worden op generlei wijze door deze garantie beperkt.

Aanvullende garantiebepalingen

Gedurende de garantieperiode zar Guillemot in principe nooit reserveonderdelen leveren odomat Technical Support de enige partij is die bevoegd is een Thrustmaster-product te openen en/of te herstellen (met uitzondering van een herstelprocedure die de klant door Technical Support gesraagd worden ut te voeren met behulp van schriftelijk instructies - odomat deze procedure bijvoorbeeld eenvoudig is en het herstelproces Niet vertrouwelijk is - en door het verstrekken aan de consument van de benodigde onderdelen, indien van toepassing).

Gezien de innovatiecycli en omhaar knowhow en handelsgeheimen te beschemen, zal Guillemot in principe nooit een herstelbeschrijving of reserveonderdelen verstrekken voor een Thrustmaster-product waarvan de garantieperiode is verstreten.

Aansprakelijkheid

Indien toegestaan door van toepassing zijnde wetgeving, wijzen Guillemot Corporation S.A. (hierna te noemen "Guillemot") en haar dochterondernemingen alle aansprakelijkheid af voor enige schade veroorzaakt door een van de volgende oorzaken: (1) indien het product aangepast, geopend of gewijzigd is; (2) de montage-instructies Niet+zijn opgevolgd; (3) oneigenlijk of onvoorzichtig gebruik, verwaarlozing, een ongeluk (bijvoorbeeld stoten); (4) normale slijtage; (5) het gebruik van het product voor enig ander doel dan thuisgebruik, zoals maar Niet exclusief een professioneel of commercieel doel (bijvoorbeeld game-rooms, training, wedstrijden). Indien toegestaan onder van toepassing zijnde wetgeving, wijzen Guillemot enaar dochterondernemingen alle aansprakelijkheid af voor enige schade aan dit product Niet gerelateerd aan een materiaal- of fabricagebout (inclusief maar Niet beperkt tot enige schade direct of indirect veroorzaakt door enige software, of door het combinen van het Thrustmaster-product met enig ongeschikt element waaronder in het bijzonder voedingsadapters, oplaadbare batterijen, opladers of enig ander element Niet geleverd door Guillemot voor dit product).

COPYRIGHT

© 2021 Guillemot Corporation S.A.. Alle rechten voorbehonden. Thrustmaster® is een geregisteerd handelsmerk van Guillemot Corporation S.A. Geproduc eer onder licentie van Boeing. Boeing, 787 Dreamliner, Dreamliner met wassende maan en de bijbehorende kenmerkende Boeing-Logo's, productmarkeringen, productpresentatie en productvomgeving zichen handelsmerken van The Boeing Company. Windows® is een geregisteerd handelsmerk van Microsoft Corporation in de Verenigde Staten en/of andere landen.

Alle overige handelsmerken en merknamen worden hierbij ergend als+zijnde het eigendom van de respectieve eigenaren. Afbeeldingen zichnietbindend. Inhoud, ontwerp en specificaties kuren zonder voorafgaande kennisgeving worden gewijzigd en kuren per land verschillen. Geproduceerd in China.

AANBEVELINGEN VOOR DE BESCHERMING VAN HET MILIEU

• In de Europese Unie: Gooi dit product na het einde van de levensduur nicht weg met het normale afval, maar breng het waar het door uw gemeente aangewezen inzamelpunt voor elektrische en/of computerapparatuur.

Ter herinnering is hiertoe op het product, de gebruikshandleiding of de verpakking een symbol aangebracht.

De meeste materialen können worden gerecycled. Door recycling en andere methoden voor verantwoorde verwerking van afgedankte elektrische en

elektronische apparatenkestuelenbelangrijkebijdrageleverenaande beschermingvan het milieu.

Neem contact op met uw gemeente voor informatatie over een inzamelpunt bij u in de buurt. In alle andere landen: houd u aan deplaatselijk milieuuwetgeving voor elektrische en elektronische apparaten.

Bewaar deze informatie. De kleuren en bestickering können variieren.

Plastic bevestigingen en hechtmaterialen要去en van het product worden verwijderd voordat het worden gezruikt.

Dit product voldoet aan alle normen voor kinderen van 14aar en ouder. Dit product is nicht geschikt voor gebruik door kinderenjonger dan 14aar.

*Alleen van toepassing in de EU, het VK en Turkije
