Tipo de produto	Fone de ouvido de proteção com rádio integrado
Marca	3M
Modelo	Peltor Alert M2RX7P3E201
Alimentação	2 pilhas AA 1,5 V (alcalinas)
Duração das pilhas	Aproximadamente 100 horas em uso contínuo
Entrada de áudio externa	Conector estéreo 3,5 mm
Funções principais	Rádio AM/FM, ajuste de volume, busca de estações, modulação do nível sonoro (função surround), atenuação de ruído
Atenuação	SNR conforme normas EN, atenuação de alta, média e baixa frequência
Nível sonoro máximo	82 dB(A) ao nível do ouvido (função entretenimento)
Temperatura de uso	-20 °C a +55 °C
Temperatura de armazenamento	-20 °C a +55 °C
Manutenção e limpeza	Limpar com sabão e água quente, não imergir. Substituir os anéis de vedação e as almofadas regularmente.
Peças de reposição recomendadas	Kit de higiene HY81, proteção antivento 60/2, cabo FL6CE/1, tampa do compartimento das pilhas 1073 SV
Reparabilidade	Peças de reposição disponíveis: anéis de vedação, almofadas, pilhas, cabos
Segurança	Respeita as diretivas CE. Não usar sem pilhas ou em caso de mau funcionamento. Verificar antes do uso.
Reciclagem	Conforme WEEE. Não descartar com resíduos urbanos não triados.

Perguntas frequentes - Peltor Alert M2RX7P3E201 3M

Como inserir as pilhas no fone Peltor Alert M2RX7P3E201?

Use uma chave de fenda para abrir a tampa do compartimento das pilhas girando no sentido anti-horário. Insira duas pilhas AA 1,5 V respeitando a polaridade indicada no interior da tampa. Feche girando no sentido horário. Não recarregue pilhas alcalinas.

Como ligar e desligar o fone?

Gire o botão de controle de volume do rádio (A:9) para ligar ou desligar.

Como ajustar o volume do rádio?

Gire o botão de controle de volume do rádio (A:9) para aumentar ou diminuir o volume.

Como buscar estações de rádio?

Gire o botão de controle de busca de canais (A:10) para percorrer as estações. O fone para na primeira estação encontrada.

O que é a função de modulação do nível sonoro e como usá-la?

Essa função permite ouvir os sons ao redor enquanto usa o fone. Gire o botão (A:11) para ativar ou desativar. Atenção: desativada, você não ouve os ruídos externos, o que pode ser perigoso.

Como conectar um dispositivo externo (telefone, música)?

Ligue o fone e reduza o volume do rádio ao mínimo. Conecte sua fonte de áudio através do conector estéreo 3,5 mm (A:13). O nível sonoro máximo é limitado a 82 dB(A).

Como limpar e manter o fone?

Limpe regularmente as conchas, a haste e os anéis de vedação com sabão e água quente. Não imergir. Deixe secar antes de usar. Substitua os anéis de vedação a cada seis meses ou em caso de desgaste.

O fone pode ser usado com capacete de segurança?

Sim, é compatível com alguns capacetes de segurança industriais listados no manual. Use os suportes para capacete fornecidos e siga as instruções de montagem para garantir uma boa atenuação.

Quais são as instruções de segurança importantes a serem seguidas?

Sempre use o fone em ambientes ruidosos. Verifique o estado dos anéis de vedação antes do uso. Não use se houver fissuras visíveis. O nível sonoro dos sinais de aviso pode ser mascarado pela função de entretenimento. Substitua as pilhas assim que o desempenho diminuir.

Como substituir os anéis de vedação?

Deslize os dedos sob a borda do anel e puxe para retirá-lo. Coloque o novo anel pressionando até que encaixe. Kits de higiene (HY81) estão disponíveis como peças de reposição.

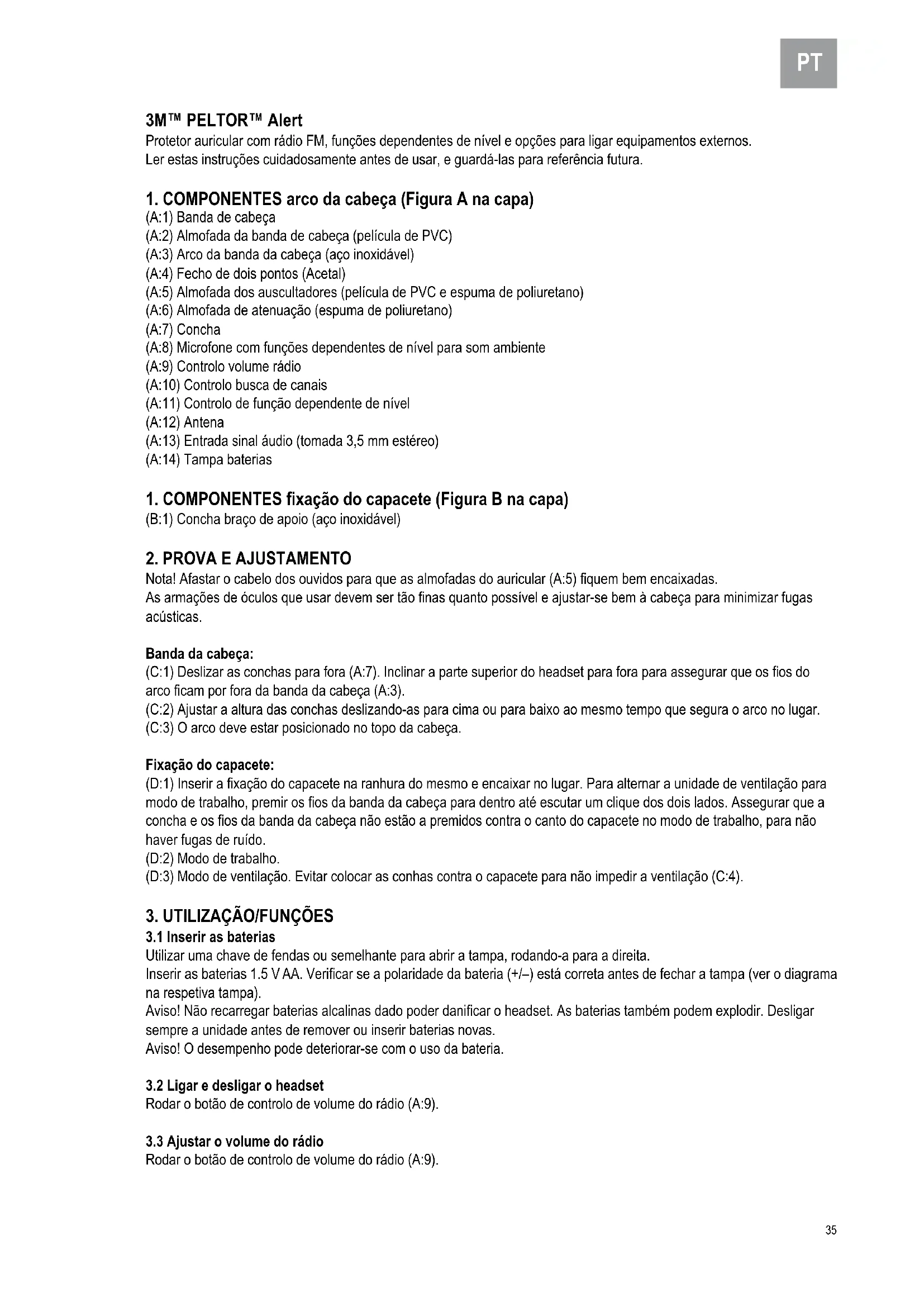

MANUAL DE UTILIZADOR Peltor Alert M2RX7P3E201 3M

6. TEMPERATURA DE ARMAZENAMENTO E FUNCIONAMENTO

Leia estas instruções cuidadosamente antes de usar e guarde-as para referência futura.

1. COMPONENTES - arco da cabeça (Figura A na capa)

(A:1) Banda de cabeça (A:2) Almofada da banda de cabeça (película de PVC) (A:3) Arco da banda de cabeça (aço inoxidável) (A:4) Fecho de dois pontos (Acetal) (A:5) Almofada dos auscultadores (película de PVC e espuma de poliuretano) (A:6) Almofada de atenuação (espuma de poliuretano) (A:7) Concha (A:8) Microfone com funções dependentes de nível para som ambiente (A:9) Controlo de volume (A:10) Controlo de busca de canais (A:11) Controlo de função dependente de nível (A:12) Antena (A:13) Entrada de sinal de áudio (tomada de 3,5 mm estéreo) (A:14) Tampa das baterias

1. COMPONENTES - fixação do capacete (Figura B na capa)

(B:1) Concha - braço de apoio (aço inoxidável)

2. PROVA E AJUSTAMENTO

Nota! Afaste o cabelo dos ouvidos para que as almofadas do auricular (A:5) fiquem bem encaixadas.

As armações de óculos que usar devem ser tão finas quanto possível e ajustar-se bem à cabeça para minimizar fugas acústicas.

Banda de cabeça:

(C:1) Deslize as conchas para fora (A:7). Incline a parte superior do headset para fora para assegurar que os fios do arco ficam por fora da banda de cabeça (A:3). (C:2) Ajuste a altura das conchas deslizando-as para cima ou para baixo ao mesmo tempo que segura o arco no lugar. (C:3) O arco deve estar posicionado no topo da cabeça.

Fixação do capacete:

(D:1) Insira a fixação do capacete na ranhura do mesmo e encaixe no lugar. Para alternar a unidade de ventilação para modo de trabalho, pressione os fios da banda de cabeça para dentro até ouvir um clique de dois lados. Assegure que a concha e os fios da banda de cabeça não estão pressionados contra o canto do capacete no modo de trabalho, para não haver fugas de ruído. (D:2) Modo de trabalho. (D:3) Modo de ventilação. Evite colocar as conchas contra o capacete para não impedir a ventilação (C:4).

3. UTILIZAÇÃO/FUNÇÕES

3.1 Inserir as baterias

Utilizar uma chave de fendas ou semelhante para abrir a tampa, rodando-a para a direita.

Inserir as baterias 1.5 V AA. Verificar se a polaridade da bateria (+/-) está correta antes de fechar a tampa (ver o diagrama na respetiva tampa).

Aviso! Não recarregar baterias alcalinas, dado poder danificar o headset. As baterias também podem explodir. Desligar sempre a unidade antes de remover ou inserir baterias novas.

Aviso! O desempenho pode deteriorar-se com o uso da bateria.

3.2 Ligar e desligar o headset

Rodar o botão de controle de volume do rádio (A:9).

3.3 Ajustar o volume do rádio

Rodar o botão de controle de volume do rádio (A:9).

Rodar o botão de controlo da busca de estações (A:10).

3.5 Ajustar a função independente de nível (som ambiente)

Rodar o botão de controlo da função independente de nível (A:11).

Nota! Quando é desligada esta função, não vai escutar som ambiente, o que pode ser perigoso.

3.6 Entrada de áudio externo

Ligar o headset conforme descrito em 3.2. Reduzir o volume do rádio para o nível mínimo. Ligar a fonte externa de áudio à tomada estéreo de 3,5 mm. Nota! Consultar o sinal de áudio externo máximo permitido na tabela G.

4. INFORMAÇÃO IMPORTANTE PARA O UTILIZADOR

Recomendamos que:

• Usar sempre os protetores auriculares em ambientes ruidosos.
• Os protetores auriculares sejam testados, ajustados e mantidos de acordo com as instruções deste manual.

Os protetores auriculares sejam regularmente inspecionados para controlar sua aptidão para uso.

Aviso! A proteção oferecida pelos protetores auriculares será seriamente prejudicada se não forem seguidas estas recomendações.

• Este produto pode ser afetado adversamente por algumas substâncias químicas. Contactar o fabricante para mais informações.
• Os protetores auriculares, em particular as almofadas, podem deteriorar-se com o uso e devem ser examinados regularmente para ver se há rachas ou fugas. Coberturas higiénicas colocadas nos protetores auriculares podem afetar o seu desempenho acústico.
• Este protetor auricular deve ser utilizado apenas com os capacetes industriais de segurança recomendados. (Figura I na capa.)
• Este protetor auricular tem uma atenuação dependente de nível e entrada elétrica de áudio.
• Antes de uso, o utilizador deve verificar qual é a operação correta. Se forem detetadas distorções ou avarias, o utilizador deve consultar as instruções do fabricante sobre manutenção e substituição das baterias.
• Este protetor auricular oferece um limite de nível de pressão de som do sinal de áudio e limita o sinal de áudio de entretenimento efetivo no ouvido a 82 dB(A).

Aviso! O desempenho pode deteriorar-se com o uso da bateria. O período típico de uso contínuo previsto para a bateria do produto é de 100 horas.

Aviso! A audibilidade dos sinais de aviso de um local de trabalho específico pode ser prejudicada se estiver a utilizar o equipamento de entretenimento.

Aviso! Se não forem seguidas estas recomendações, o resultado pode ser perda de atenuação que por sua vez causa lesões à audição.

Aviso! A potência do circuito elétrico de áudio deste protetor auricular pode exceder o limite diário de nível de som.

Aviso! O nível de saída do circuito independente do protetor auricular pode exceder o nível de som.

5. MANUTENÇÃO / LIMPEZA

(E:1:3) Remover as almofadas dos ouvidos e de atenuação se já está a usar o protetor auricular há algum tempo ou se houver formação de humidade no interior das conchas. Limpar e desinfetar regularmente as conchas, banda da cabeça e almofadas dos ouvidos com água morna e sabão. Deixar o protetor auricular secar antes de o voltar a usar.

Nota! Não mergulhar o protetor auricular em água!

Nota! Assegurar que os detergentes utilizados não são prejudiciais para o utilizador.

6. Temperatura de armazenagem e operacional

Remover as baterias antes de armazenar o produto. Armazenar a uma temperatura não superior a +55 °C e não inferior a -20 °C.

7. RECICLAGEM

Este produto é abrangido pela diretiva REEE da UE (Resíduos de equipamento elétrico e eletrónico). O requisito abaixo é aplicável na União Europeia.

Não descartar o produto como resíduo municipal não separado!

O símbolo do caixote do lixo com uma cruz por cima indica que todos os EEE (Equipamento elétrico e eletrónico), baterias e acumuladores devem ser descartados de acordo com a legislação local sobre a utilização dos sistemas de devolução e recolha disponível.

8. REMOVER/SUBSTITUIR AS ALMOFADAS DOS OUVIDOS

(E:1:3) Deslizar os dedos por baixo do canto da almofada dos ouvidos e puxar para fora. Inserir uma almofada de auscultador nova, premindo-a até encaixar no lugar.

9. DADOS TÉCNICOS

9.1 Valores de atenuação, SNR (F)

(F:1) Banda de cabeça (F:2) Fixação do capacete

Explicação da janela de dados de atenuação (F:1, F:2)

1. Frequência (Hz)
2. Atenuação média (dB)
3. Desvio padrão (dB)
4. Valor assumido de proteção (dB)
5. Peso do produto

9.2 Explicação da janela de níveis de critério (F:3)

Um nível de critério é a quantidade de ruído (medido como pressão sonora ponderada A) no exterior do protetor auricular que proporciona 85 dB(A) no interior. O nível de critério varia dependendo do conteúdo da frequência do ruído.

H = atenuação de ruído de alta frequência. M = atenuação de ruído médio. L = atenuação de ruído de baixa frequência.

9.3 Explicação da janela de testes e homologação

(H:1) Este produto está em conformidade com as provisões contidas nas diretivas seguintes: Preenche assim os requisitos da marca CE. (H:2) Este produto foi testado e homologado de acordo com as normas seguintes: (H:3) O produto foi examinado por:

9.4 Explicação da janela de capacetes de proteção (I)

Estes protetores auriculares devem ser montados e usados apenas com os capacetes de segurança listados na tabela (I).

1. Fabricante do capacete
2. Modelo de capacete
3. Fixação do capacete (J)
4. Tamanhos: S= Pequeno, M= Médio, L= Grande

Kit de higiene substituível, composto por almofadas de atenuação e almofadas de encaixar. Substituir pelo menos duas vezes por ano para assegurar uma atenuação, higiene e conforto constantes.

3MTM PeltorTM HY100A Protetores de utilização única

Um protetor de utilização única que é fácil de aplicar nas almofadas dos ouvidos. Embalagens de 100 pares.

3MTM PeltorTM M60/2 Para-vento para microfones de ambiente

Eficaz contra o ruído do vento; reforça a durabilidade e protege os microfones. Um par por embalagem.

3MTM PeltorTM 1073 SV Tampa da bateria

3MTM PeltorTM FL6CE/1 Cabos de ligação para entrada externa de áudio

Tomada de 3,5 mm estéreo

Mensagem importante

A 3M não aceita qualquer tipo de responsabilidade, seja ela direta ou consequente (incluindo, mas não limitado a perda de rendimentos, negócios e/ou goodwill), causada pela fiabilidade de qualquer informação aqui providenciada pela 3M. O utilizador é responsável por determinar se os produtos são adequados para a sua utilização prevista. Não há nada nesta declaração que possa ser considerado como uma exclusão ou restrição à responsabilidade da 3M por morte ou lesões pessoais causadas por sua negligência.

Peltor™ é uma marca registada propriedade da 3M, St. Paul, MN 55144-1000, EUA.

3MTPELTORTM Alert

Leia atentamente as instruções antes de usar e guarde-as para utilização futura. A não observância destas instruções pode resultar em danos ou ferimentos.

1. ACESSÓRIOS DE MONTAGEM NA PAREDE (Figura A na tampa)
