PDK9031E - Exaustor de cozinha PROGRESS - Manual de utilização gratuito

Tipo de produto	Coifa de cozinha
Marca	Progress
Modelo	PDK9031E
Alimentação elétrica	220-240 V ~ 50/60 Hz
Número de velocidades	3 (mínima, média, máxima)
Iluminação	Lâmpada 3 W, casquilho E14, 220-240 V
Dimensões da lâmpada	35 x 102 mm (diâmetro x comprimento)
Funcionamento	Aspirante (evacuação externa) ou filtrante (reciclagem)
Filtro anti-gordura	Lavável em máquina de lavar louça ou à mão, limpeza mensal
Filtro de carvão ativado	Substituição a cada 4 meses no máximo, não lavável
Distância mínima de segurança	50 cm para fogões elétricos, 65 cm para gás ou mistos
Limpeza externa	Pano úmido e detergente líquido neutro, sem álcool
Tipo de instalação	De parede, evacuação externa ou reciclagem interna
Uso	Doméstico exclusivamente
Segurança	Desligar antes da manutenção, não usar chama nua
Peso aproximado	Cerca de 15 kg (estimativa para coifa de 90 cm)
Largura aproximada	90 cm (de acordo com o modelo PDK9031E)
Peças de reposição disponíveis	Lâmpadas (3W E14), filtros anti-gordura, filtros de carvão
Capacidade de reparo	Substituição das lâmpadas e filtros possível pelo utilizador
Proteção do meio ambiente	Reciclar as embalagens e o aparelho no fim da vida

Perguntas frequentes - PDK9031E PROGRESS

Qual é a distância mínima entre a coifa e o fogão?

A distância mínima é de 50 cm para fogões elétricos e de 65 cm para fogões a gás ou mistos. Verifique também as instruções do fabricante do fogão.

Como limpar o filtro anti-gordura?

O filtro anti-gordura limpa-se uma vez por mês, à mão com um detergente não agressivo ou na máquina de lavar louça a baixa temperatura e ciclo rápido. Uma lavagem na máquina de lavar louça pode descolorir o filtro sem afetar a sua eficácia.

Quando é necessário substituir o filtro de carvão ativado?

O filtro de carvão ativado deve ser substituído no máximo a cada 4 meses, ou mais frequentemente se a coifa for usada intensivamente. Não pode ser limpo ou regenerado.

Como substituir a lâmpada da coifa?

Desligue primeiro o aparelho. Certifique-se de que a lâmpada está fria. Substitua por uma lâmpada nova do tipo 3W, casquilho E14, 220-240 V (dimensões 35x102 mm).
Código ILCOS D: DRBB/C-3-220-240-E14-35/102.

Posso usar a coifa sem filtro?

Não, nunca use a coifa sem que a grelha e os filtros estejam corretamente montados. Isso pode causar riscos de incêndio ou danificar o aparelho.

Como escolher entre modo aspirante e modo filtrante?

O modo aspirante evacua o ar para o exterior através de um duto. O modo filtrante recicla o ar após filtração por um filtro de carvão ativado. A escolha depende da sua instalação e da possibilidade de evacuação externa.

Por que a coifa faz barulho?

Um barulho excessivo pode vir de um filtro obstruído, de uma má instalação ou de um motor defeituoso. Limpe os filtros regularmente e verifique se a coifa está bem fixada. Se o barulho persistir, contacte um profissional.

Posso flambar alimentos sob a coifa?

Não, é estritamente proibido flambar alimentos sob a coifa. Chamas nuas podem danificar os filtros e provocar um incêndio.

Como limpar o exterior da coifa?

Use um pano úmido com detergente líquido neutro. Não use produtos abrasivos, álcool ou solventes. Para o interior, limpe também regularmente.

O que fazer em caso de queda de energia ou mau funcionamento?

Desligue primeiro a coifa. Verifique a alimentação elétrica (disjuntor, tomada). Se o problema persistir, consulte um técnico qualificado. Não tente fazer reparos você mesmo.

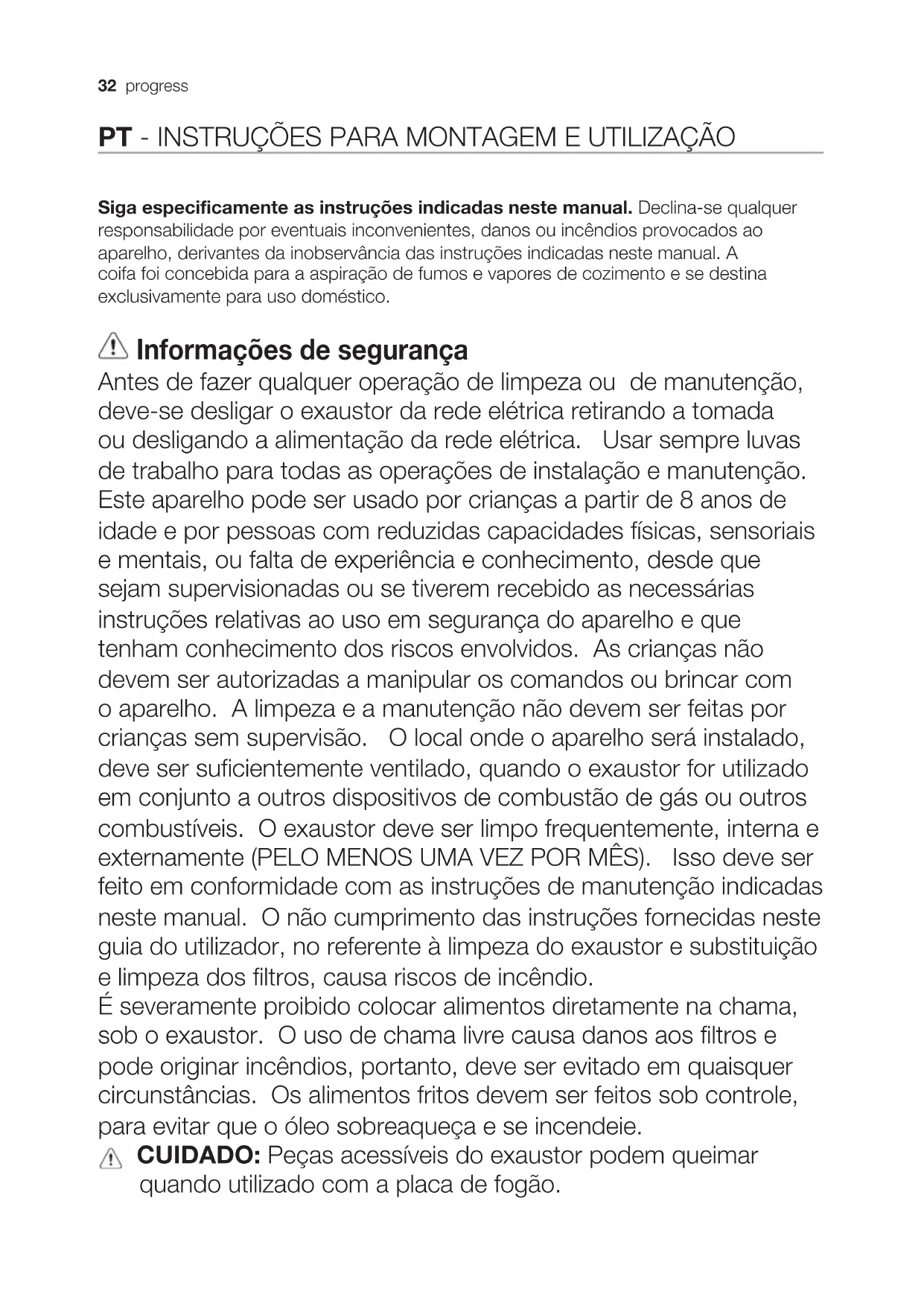

MANUAL DE UTILIZADOR PDK9031E PROGRESS

Siga especialmente as instruções indicadas neste manual. Declina-se qualquer responsabilité por eventuels,inconvenientes,danos ou incéndiosprovocados ao aparelho,derivantes da inobservência das instruções indicadas neste manual.A coifa foi concebida para a aspiração de fumes e vaperes de cozimento e se destina exclusivamente para uso dométrico.

Informações de segurarca

Antes de fazer qualquer operacao de limpeza ou de manutencao, delve-se desligar o exaustor da rede eletrica retirando a tomada ou desligando a alimentacao da rede eletrica. Usar sempre luvas de trabalho para todas as operacoes de instalacao e manutenacao. Este aparelho pode ser uso por crianças a partir de 8 anos de idade e por pessoas com reduzidas capacidades fisicas, sensoriais e mentalais, ou falta de experiencia e conheicao, desde que sejam supervisionadas ou se tiverem recebido as necessarias instruções relativas ao uso em segurarao do aparelho e que tenham conheicao dos riscos envolvidos. As crianças nao devem ser autorizadas a Manipular os commandos ou brincar com o aparelho. A limpeza e a manutencao não devem ser feitas por crianças sem supervisao. O local onde o aparelho sera instalado, deve ser suficientamente ventilado, quando o exaustor for aplicado em conjunto a outros dispositivos de combustao de gás ou outros combustíveis. O exaustor deve ser limpo frequentemente, interna e externamente (PELO MENOS UMA Vez POR MÉS). Isso deve serfeito em conformidade com as instruções de manutenacao indicadas neste manual. O não cumprimento das instruções fornecidas在这ste guia do utilizesador, no referente à limpeza do exaustor e substituição e limpeza dos filtros, causa riscos de incêndio.

É severamente proibido colocar alimentos diretamente na chama, sob o exaustor. O uso de chama livre causa danos aos filtros e pode originar incêndios, portanto, deve ser évitado em quaisquer circunstâncias. Os alimentos fritos devem ser feitos sob controle, para fazer que o oleo sobraqueça e se incendeie.

CUIDADO: Peças acessveis do exaustor podem queimar quando utilizesc con a placac de fogao.

Instruções de segurarça

Para a substituicao da lampada,utilizar apenas o tipo de lampada indicado na secao de Manutencao/Substituacao de lampadas este manual.

ATENÇAÑO! Não ligar o aparecido à rede eletrica até que a instalação estája totalmente conclusão.

Relativamente às medidas tínicas e de segança a serem adotadas para a descarga de fumos, é importante respeitar rigorosamente os regulamentos fornecidos pelas autoridades locais.

O Sistema de conductas desde aparelho não pode ser connectado a outro Sistema de ventilacao ja existente que esteja sendo uso para qualquer窗外 finalidade, como descarga de fumes de aparelhos a gás ou outros combustíveis.

Não utilizes ou deixa o exaustor sem lâmpadas corretramente montadas, devido ao possível risco de choquesétricos. Nunca utilizes o exaustor sem as grades montadas corretramente.

O exaustor NUNCA deve ser utilizado como una superficie de apoio, a menos que não sera specifically indicado.

Usar semente os parafusos de fixação fornecidos com o aparecido, para a instalação, ou, se não for fornecido, comprar o tipo de parafuso correto. Usar o complemento correto para os parafusos que são identificados no Guia de Instalação.

Em caso de duvida, consulutar um centro de assistência autorizada ou pessoal qualificada similar.

ATENÇÃO! A falta de instalacao de parafusos ou dispositivos de fixacao em conformidade com estas instruções, pode resultar em riscos eletricos.

Preocupações ambientais

Recicle os materiais que aparecem o símbolo. Coloque a embalagem nos contentores indicados para reciclagem. Ajude a proteger o ambiente e a saudepublica atraves da reciclagem de aparehos electricos e electrónicos. Não elimine os apareiros que tenham o símbolo juntamente com os resíduos dométricos. Coloque o produit num punto de recolha para reciclagem local ou contacte as suas autoridades Municipais.

Uso

A coifa é fabricada para ser utilizes na versão aspirante, com evacuação externa

ou filtrante, com recirculação interna

Instalacao

A voltagem da rede eletrica deve corresponder à voltagem indicada na etiqueta das caracteristicas situada no interior da coifa. Se dotada de ficha, conectar a coifa a uma tomada em conformidade com as normas vigentes posta em zona acessivel,mesmo(depais da instalacao. Se não dotada de ficha (conexão direta à rede) ou a tomada não se encontrar em zona acessivel,mesmo depois da instalacao, aplicar um interruptor bipolar em conformidade com a norma que assegure a desconexão completenessa da rede nas condições da categoria de sobretensão III, conformamente às regras de instalacao.

! Atença!Antes de conectar

novamente o circuito da coifa com a alimentacao eletrica, verificar seu funcionamento, atentar sempre para que o cabo de rede esteja montado corretamente.

Produito com peso excessivo. A movimentação e a instalação do exaustor devem ser feitas por pelo menos das ou mais pessoas.

A distência minima entre a superficie de suporte dos recipientes sobre o fogão e a parte mais baixa da coifa não deve ser inferior a 50cm no caso de fogões electrolycos e 65cm no caso de fogões a gás ou combinados.

Se as instruções de instalação do fogão a gás especialcarem uma distência maior, delve-se levar em conta esta indicação.

Funcionamento

O exaustor é dotado de um pail de comandos com um controlo de velocidade de aspiração e um controlo para acender a luz de iluminação do plano de cozedura.

1. ON/OFF luzes
2. OFF motores
3. • 1. • 1. Potência minima de aspiração (3.), media (4.), maior (5.).

Usar a potência de aspiração no caso de uma maior concentração de vapor de cozimento. Aconcelhamos ligar a aspiração 5 Minutes antes de iniciar a cozinho e de deixá-la em funzonamento por aproximately 15 Minutes après o termino do cozimento.

Manutenção

Atenção! Antes de qualquer operação de limpeza ou manutençao, desconectar a coifa da rede elétrica tirando o pluge da tomada ou desligando o interruptor geral da alimentação elétrica.

O exaustor deve ser limpo frequently, interna e externamente (pelo menos com a mesma frequencia com a qual se efectua a manutenção dos filtros antigorduras).

Para a limpeza use um pano umedecido com detergentes liquidos neutros. Evite o uso de produits contendo abrasivos. NÃO UTILIZE ALCOOL!

Atença: O não cumprimento das instruções fornecidas para a limpeza do aparecido e para a limpeza ou substituição doAGO pode provocar riscos de incência.

O fabricante não se responsabiliza por danos causados ao motor ou decorrentes de incência,provocados por uma manutenção inadequada ou pelo não cumprimento das indicações de segurarça citadas neste manual.

Filtro antigordura

Fig. 1-14

O Filtró de gordura deve ser limpo uma vez por mês com detergentes não agressivos. O filtró pode ser lavado manualmente ou emária de lavar louça a baixas temperatas e com ciclo breve. O filtró metálico para a gordura pode perde cor com as lavagens naária da louça, mas suas caractéricas de filtração não se alteram.

(so para a versão filtrante)

Fig. 13

A)saturação do FILTER de carvalo activado se verifica après um uso mais ou menos prolongado em funcão do tipo de cozinha e da regularidade da limpeza do FILTER de gorduras.Em todo caso, é necessario substituir o cartucho no maximo cada 4 meses.NAO pode ser lavado ou regenerado.

Substituição das lâmpadas

Fig. 15

Desligar o aparelho da rede elétrica;

Atença! Antes de tocar as lampadas, certificar-se que estejam frias.

Retirar a lampie danificada e substitui-la por una nova (consultar aabela abaixo):

Lâmpada	Potência (W)		Tomada
	3		E14
Tensão (V) Dimenso (mm)
220-240		35x102 (Diâmetro x Comprimento)
Código ILCOSD (de acordo com IEC 61231)
DRBB/C-3-220-240-E14-35/102

Akoouhnoe auotnpa tC oynieC TPO avapepovtae auto to exyepidio. dEv avalaabavoue kaia eUov yia tuXov duoxepieC, nmuicn TUPkayiec TPOkaouvtai kai pOepxovtai aTOn tvn npon Twv odnyiw TPO avapepovtae auto to exyepidio. O aToppoPntnpac exi kataokuaotei ia tvn atoppoPnon kattvw kai atuw maeyipaeatoc kai exi oxdeltaiaotiká yia oikiakn xphon

！HPOΦOPIEaΦAΛEIA

Piv EKTEeOeTe OIOIAHnTcE DIAIKAaia KaApaiou n ouvtnpnoC,

aioouvdeote n ouokueun aTo to pEuua, yacovtac to qic aTo Tnv npizn Kevovtac Tny nEKTPIKn npoxn.

Tia oles Tc epyaoccs ykataoans kai ouvtnpnnc xpnoiptoieyavta epyaociac.

H ouakeun autn mtopei va xnpoiopoioi0e i anto naiia 8 etuv kai avw kai aT oTupa e ie wvec oWpatikc, aiOthnpiakec n TVEupatikc duvatotntc n EAAeIyN eTepiaC kai yywoN, ev ETTAovTai n exouv lae oyiecs oxetikau e Tn xpnon tnc ouokueunc e aopaaTpOTTO kai katavoou v Touc KIVduvouc TOU EvexovTai.

Mny aipvTe μikpa Taiia va Taiouv Tn ouokueun.

O kaapiooC kai n ouvtnponn dev ppei va npaypatottoiouvtai aTIOA xwpic EpiBxyn.

Otauov xwo pou 1eitoupyei o aToppoqntnpac utapxouv kai oukeuec kaoncaepiou n aaawkauoiw, PpEe va eaoaiaetai navta enapknag epiouc.

O aToppoqntnpac TpEeI va kathetaiEaouvá, eowtepiKaai Egwtepika (TOYAXISTON MIA FOPA TON MHNA), oKae TEPiTTwOn dwoTe μeyaln TPOOxyn OTIG oyNIEc ouvtnponC tou npovtoC vexipidiou.

H un tnpn an twv kavovw v kaapioou tou aToppoepntnpa kai avtikataotaonc kai kaapioou twv Tpww npoei va Tpoka oe i Tupkayia.

AATAOPEUETAI AUOTnpa TO MAYEIPeMa O E FOLOyA (FAAATI) KATOW ATO TOV aToppoPHTnpa.
