PDK9031E - Cappa da cucina PROGRESS - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa da cucina
Marca	Progress
Modello	PDK9031E
Alimentazione elettrica	220-240 V ~ 50/60 Hz
Numero di velocità	3 (minima, media, massima)
Illuminazione	Lampadina 3 W, attacco E14, 220-240 V
Dimensioni della lampadina	35 x 102 mm (diametro x lunghezza)
Funzionamento	Aspirante (evacuazione esterna) o filtrante (riciclo)
Filtro antigrasso	Lavabile in lavastoviglie o a mano, pulizia mensile
Filtro a carbone attivo	Sostituzione ogni 4 mesi al massimo, non lavabile
Distanza minima di sicurezza	50 cm per piani cottura elettrici, 65 cm per gas o misti
Pulizia esterna	Panno umido e detergente liquido neutro, niente alcol
Tipo di installazione	A parete, evacuazione esterna o riciclo interno
Utilizzo	Esclusivamente domestico
Sicurezza	Scollegare prima della manutenzione, non utilizzare fiamme libere
Peso approssimativo	Circa 15 kg (stima per cappa 90 cm)
Larghezza approssimativa	90 cm (dal modello PDK9031E)
Pezzi di ricambio disponibili	Lampadine (3W E14), filtri antigrasso, filtri a carbone
Riparabilità	Sostituzione delle lampade e dei filtri possibile dall'utente
Protezione dell'ambiente	Riciclare gli imballaggi e l'apparecchio a fine vita

Domande frequenti - PDK9031E PROGRESS

Qual è la distanza minima tra la cappa e il piano cottura?

La distanza minima è di 50 cm per i piani cottura elettrici e di 65 cm per i piani cottura a gas o misti. Verificare anche le istruzioni del produttore del piano cottura.

Come pulire il filtro antigrasso?

Il filtro antigrasso si pulisce una volta al mese, a mano con un detergente non aggressivo o in lavastoviglie a bassa temperatura e ciclo rapido. Un lavaggio in lavastoviglie può scolorire il filtro senza comprometterne l'efficacia.

Quando bisogna sostituire il filtro a carbone attivo?

Il filtro a carbone attivo deve essere sostituito al massimo ogni 4 mesi, o più spesso se la cappa viene utilizzata intensamente. Non può essere pulito o rigenerato.

Come sostituire la lampadina della cappa?

Scollegare prima l'apparecchio. Assicurarsi che la lampadina sia fredda. Sostituirla con una lampadina nuova di tipo 3W, attacco E14, 220-240 V (dimensioni 35x102 mm).
Codice ILCOS D: DRBB/C-3-220-240-E14-35/102.

Posso usare la cappa senza filtro?

No, non utilizzare mai la cappa senza che la griglia e i filtri siano montati correttamente. Ciò potrebbe comportare rischi di incendio o danni all'apparecchio.

Come scegliere tra modalità aspirante e modalità filtrante?

La modalità aspirante scarica l'aria all'esterno tramite un condotto. La modalità filtrante ricicla l'aria dopo la filtrazione tramite un filtro a carbone attivo. La scelta dipende dalla vostra installazione e dalla possibilità di evacuazione esterna.

Perché la cappa fa rumore?

Un rumore eccessivo può provenire da un filtro ostruito, da un'installazione errata o da un motore difettoso. Pulire regolarmente i filtri e verificare che la cappa sia ben fissata. Se il rumore persiste, contattare un professionista.

Posso flambare gli alimenti sotto la cappa?

No, è severamente vietato flambare gli alimenti sotto la cappa. Le fiamme libere possono danneggiare i filtri e provocare un incendio.

Come pulire l'esterno della cappa?

Utilizzare un panno umido con un detergente liquido neutro. Non utilizzare prodotti abrasivi, alcol o solventi. Per l'interno, pulire anche regolarmente.

Cosa fare in caso di blackout o malfunzionamento?

Scollegare prima la cappa. Verificare l'alimentazione elettrica (interruttore, presa). Se il problema persiste, consultare un tecnico qualificato. Non tentare riparazioni da soli.

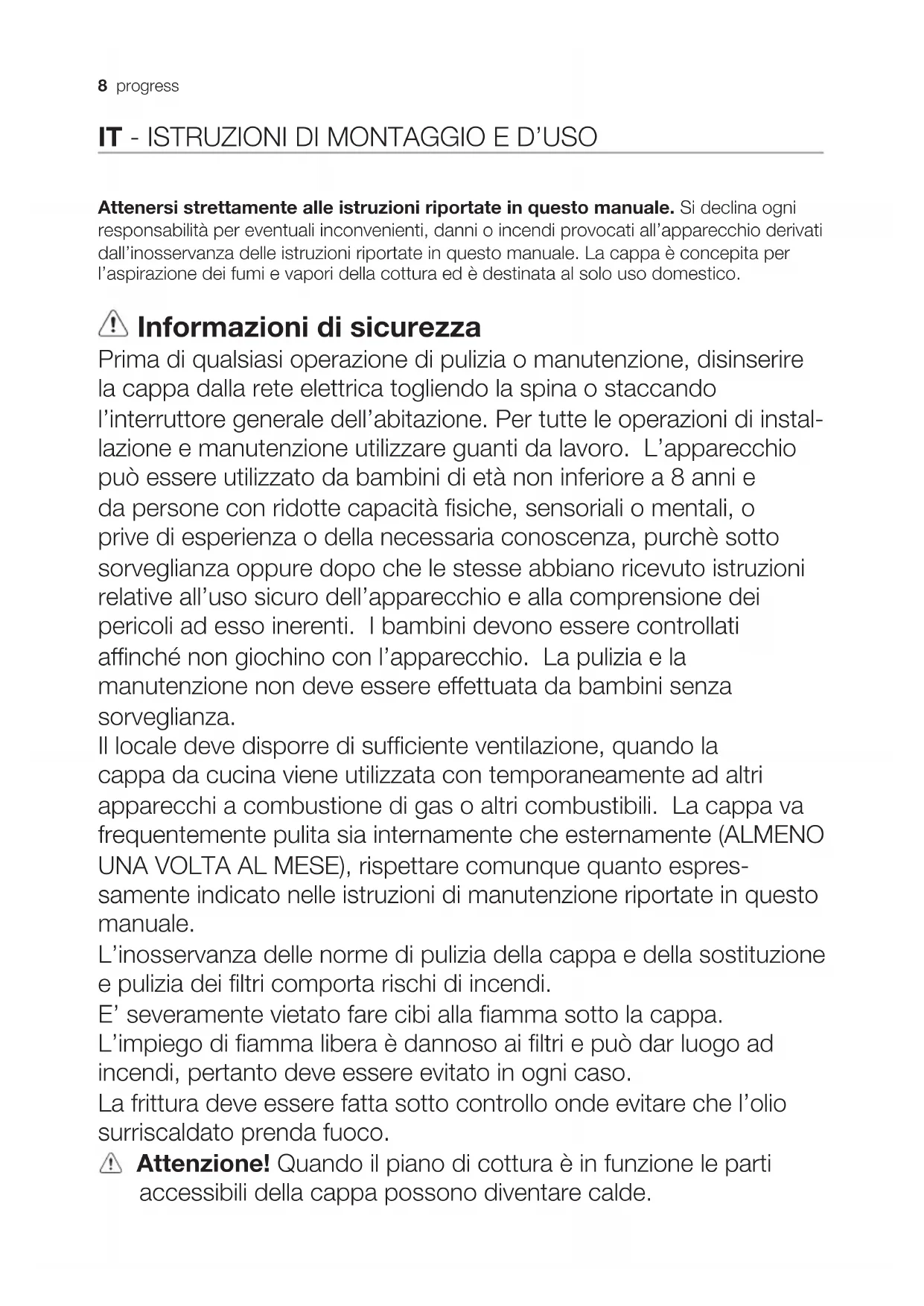

MANUALE UTENTE PDK9031E PROGRESS

Attenersi strettamente alle istruzioni riportate in questo manuale. Si declina agli responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale. La cappa è concepita per l'aspirazione dei fumi e vapori della cottura ed è destinata al solo uso domestico.

! Informazioni di sicurezza

Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione. Per tutte le operazioni di installazione e manutenzione utilizzato guanti da lavoro. L'apparecchio cui è essere usizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o privile di esperienza o della necessaria conoscenza, purché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprenzione dei pericoli adesso inerenti. I bambini devono essere controllati affinché non giochino con l'apparecchio. La pulizia e la manutenzione non deve essere effettuata da bambini sulla sorveglianza.

Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata con temporaneamente ad altri apparetcchi a combustione di gas o altri combustibili. La cappa va frequentemente pulita sua internamente che esternamente (ALMENO UNA VOLTA AL MESE), rispetto comunique quanto espessamente indicate nelle istruzioni di manutenzione riportate in quello manuale.

L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri compra rischi di incendi.

E' severamente vietato fare cibi alla fiamma sotto la cappa.

L'impiego di fiamma libera è dannioso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in agli caso.

La frittura deve essere fattà sotto controllo upone evitare che l'olio surriscaldato prenda fuoco.

Attenzione! Quando il piano di cottura è in funzione le parti accessibili della cappa possono divertare calde.

Istruzioni di sicurezza

Per la sostituzione della lampada utilizzare solo il tipo lampada indicate nella sezione manutenzione /sostituzione lampada di questo manuale.

Attenzione! Non collegare

l'apparecchio alla rete elettrica finche l'installazione non è totalmente completata.

Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi atteneri strettamente a quanto previsto dai regolamenti delle autorità locali competenti. L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili. Non utilizzato o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.Mai utilizzato la cappaenza griglia correttamente montata!

La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espresmenteindicato.

Utilizzare solo le viti di fissaggio in dotazione con il prodotto per l'installazione o, se non in dotazione, acquistare il tipo di viti corretto. Utilizzato la lunghezza corretta per le viti che sono identificati nella Guida all'installazione. In caso di dubbio, consultare il centro di assistenza autorizzato o personale qualificata similare.

Attenzione! La mancata installmente di viti e dispositivi di fissaggio in conformità di queste istruzioni cui可供are rischi di natura elettrica.

Considerazioni ambientali

Riciclare i materiali con il symbolo. Buttare l'imballaggio negli apposti contentitori per il riciclaggio. Aiutare a proteggere I'ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non smaltire le apparecchiature che riportano il symbolo insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.

Uso

La cappa è realizzata per essere utilizzata in versione aspirante ad evecuazione esterna

o filtrante a riciclo interno

Installazione

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile ancche dopo l'infallazione. Se sprovista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile, ancche dopo installazione, applicare un interrottore bipolare a norma che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione I1, conformmente alle regole di installazione.

Attenzione! Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato correttamente.

Prodotto dal peso eccessivo, la movimentazione e installmente della cappa delve essere fattà da almeno due o più persone.

La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 50cm in caso di cucine elettriche e di 65cm in caso di cucine a gas o miste.

Se le istruzioni di installmente del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerneconto.

Funzionamento

La cappa è fornita di un pannello comandi con un controllo delle velocità di aspirazione ed un controllo di accensione della luce per l'illuminazione del piano di cottura.

1. ON/OFF luci
2. OFF motori
3. • 1. • 1. Potenza aspirazione minima (3.), media (4.), massima (5.).

Usare la velocità maggiore in caso di particolare concentrazione di vapori di cucina. Consigliamo di accendere l'aspirazione 5 minuti prima di iniziare a cucinare e di lasciarla in funzione a cottura terminata per altri 15 minuti circa.

Manutenzione

Attenzione! Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.

La cappa va frequentlymente pulita (almeno con la stessa frequenza con cui si esegue la manutenzione dei filtri grassi), sua internamente che esternamente. Per la pulizia usare un panno inumidito con detersivi liquidi neutri.

Evitare l'uso di prodotti contenti abrasivi.

NON UTILIZZARE ALCOOL!

Attenzione! L'inosservanza delle norme di pulizia dell'apparecchio e della sostuzione dei filtri comporta rischi di incendi. Si raccomanda quindi di attenersi alle istruzioni suggerite.

Si declina agli responsabilità per eventuali danni al motore, incendi provocati da un'impropria manutenzione o dall'inosservanza delle suddette avvertenze.

Filtro antigrasso

Fig. 1-14

Il filtrato antigrasso deve essere pulito una volta al mese con detergenti non aggressivi, manualmente oppure in lavastoviglie a basse temperature ed a ciclo breve. Con il lavaggio in lavastoviglie il filtrato antigrasso può solorirsi ma le sue caratteristiche di filtraggio non cambiano assolutamente.

Filtro ai carboni attivi

(Solo per Versione Filtrante)

Fig. 13

La saturazione del filtro carbone si verifica\ dopo un uso più o meno prolongato a\ seconda del tipo di cucina e della regolarità\ della pulizia del filtrro grassi. In agli caso\ è necessario sostuire la cartuccia al\ massimo agli quattro mesi.

NON cuièssere lavato origenerato

Sostituzione Lampade

Fig. 15

Disinserire l'apparecchio alla rete elettrica.

Attenzione! Prima di toccare le lampade sincerarsi che siano fredde.

Togliere la lampada danneggiata e sostituirla con una nuova (vedi tabella fatto):

Lampada	Potenza (W)		Attacco
	3		E14
Tensione (V) Dimensione (mm)
220-240		35x102 (Diametro x Lunghezza)
Codice ILCOSD (in accordo a IEC 61231)
DRBB/C-3-220-240-E14-35/102
