Produkttyp	Dunstabzugshaube
Marke	Progress
Modell	PDK9031E
Stromversorgung	220-240 V ~ 50/60 Hz
Anzahl der Geschwindigkeitsstufen	3 (Minimal, Mittel, Maximal)
Beleuchtung	3 W Glühlampe, Sockel E14, 220-240 V
Abmessungen der Glühlampe	35 x 102 mm (Durchmesser x Länge)
Betriebsart	Abluft (Außenentlüftung) oder Umluft (Rezirkulation)
Fettfilter	Waschbar in der Spülmaschine oder von Hand, monatliche Reinigung
Aktivkohlefilter	Austausch maximal alle 4 Monate, nicht waschbar
Mindestsicherheitsabstand	50 cm für Elektroherde, 65 cm für Gas- oder Kombiherde
Außenreinigung	Feuchtes Tuch und neutrales Flüssigwaschmittel, kein Alkohol
Installationstyp	Wandmontage, Außenentlüftung oder Innenumluft
Verwendung	Nur für den Haushaltsgebrauch
Sicherheit	Vor der Wartung abstecken, keine offene Flamme verwenden
Ungefähres Gewicht	Ca. 15 kg (Schätzung für 90 cm Haube)
Ungefähre Breite	90 cm (gemäß Modell PDK9031E)
Ersatzteile erhältlich	Glühlampen (3W E14), Fettfilter, Aktivkohlefilter
Reparierbarkeit	Austausch von Lampen und Filtern durch den Benutzer möglich
Umweltschutz	Verpackungen und das Gerät am Ende seiner Lebensdauer recyceln

Häufig gestellte Fragen - PDK9031E PROGRESS

Wie groß ist der Mindestabstand zwischen der Dunstabzugshaube und dem Kochfeld?

Der Mindestabstand beträgt 50 cm für Elektroherde und 65 cm für Gas- oder Kombiherde. Beachten Sie auch die Anweisungen des Herstellers des Kochfelds.

Wie reinige ich den Fettfilter?

Der Fettfilter wird einmal im Monat gereinigt, entweder von Hand mit einem milden Reinigungsmittel oder in der Spülmaschine bei niedriger Temperatur und kurzem Programm. Ein Spülmaschinendurchgang kann den Filter verfärben, ohne seine Wirksamkeit zu beeinträchtigen.

Wann muss der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter muss maximal alle 4 Monate ausgetauscht werden, oder häufiger bei intensiver Nutzung. Er kann nicht gereinigt oder regeneriert werden.

Wie ersetze ich die Glühlampe der Dunstabzugshaube?

Ziehen Sie zuerst den Netzstecker. Stellen Sie sicher, dass die Glühlampe kalt ist. Ersetzen Sie sie durch eine neue Glühlampe vom Typ 3W, Sockel E14, 220-240 V (Abmessungen 35x102 mm).
ILCOS D Code: DRBB/C-3-220-240-E14-35/102.

Kann ich die Dunstabzugshaube ohne Filter verwenden?

Nein, verwenden Sie die Haube niemals ohne korrekt montierten Gitter und Filter. Dies kann zu Brandgefahr oder Schäden am Gerät führen.

Wie wähle ich zwischen Abluft- und Umluftbetrieb?

Der Abluftbetrieb leitet die Luft über einen Kanal nach außen. Der Umluftbetrieb zirkuliert die Luft nach Filterung durch einen Aktivkohlefilter. Die Wahl hängt von Ihrer Installation und der Möglichkeit der Außenentlüftung ab.

Warum macht die Dunstabzugshaube Geräusche?

Übermäßige Geräusche können von einem verstopften Filter, einer falschen Installation oder einem defekten Motor herrühren. Reinigen Sie die Filter regelmäßig und überprüfen Sie, ob die Haube richtig befestigt ist. Wenn das Geräusch anhält, wenden Sie sich an einen Fachmann.

Kann ich unter der Dunstabzugshaube flambieren?

Nein, es ist streng verboten, unter der Dunstabzugshaube zu flambieren. Offene Flammen können die Filter beschädigen und einen Brand verursachen.

Wie reinige ich die Außenseite der Dunstabzugshaube?

Verwenden Sie ein feuchtes Tuch mit einem neutralen Flüssigwaschmittel. Keine scheuernden Mittel, Alkohol oder Lösungsmittel verwenden. Reinigen Sie auch regelmäßig das Innere.

Was tun bei Stromausfall oder Fehlfunktion?

Ziehen Sie zuerst den Stecker der Haube. Überprüfen Sie die Stromversorgung (Sicherung, Steckdose). Wenn das Problem weiterhin besteht, wenden Sie sich an einen qualifizierten Techniker. Versuchen Sie keine Reparaturen selbst durchzuführen.

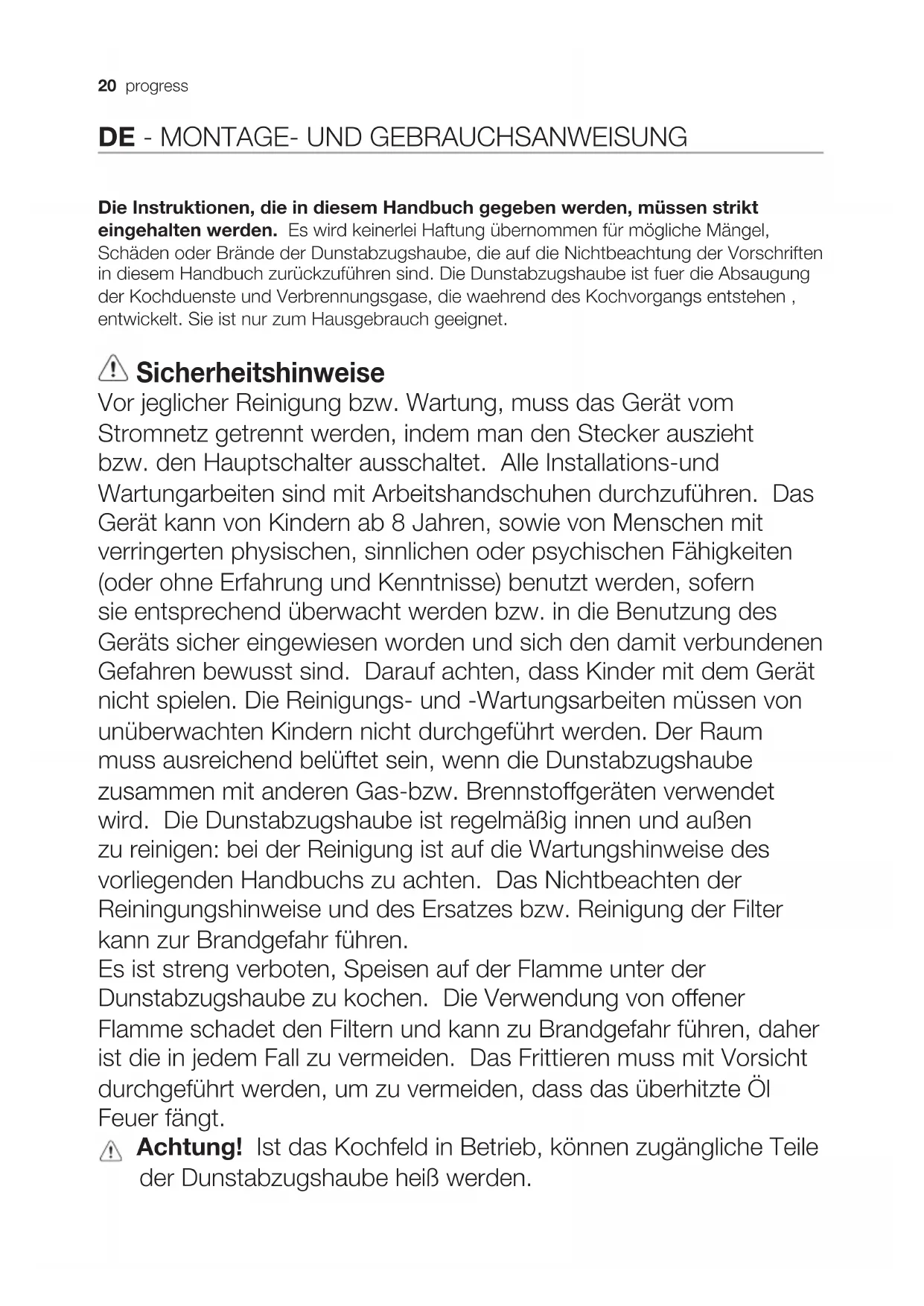

BEDIENUNGSANLEITUNG PDK9031E PROGRESS

Die Instruktionen, die in thisem Handbuch gegeben werden, müssen strikt eingehalten werden. Es wird keinerlei Haftung übernommen für mögliche Mängel, Schäden oder Brände der Dunstabzugshaube, die auf die Nichtbeachtung der Vorschriften in thisem Handbuch darüberzuführen sind. Die Dunstabzugshaube ist fuer die Absaugung der Kochduenste und Verbrennungsgase, die waehrend des Kochvorgangs entstehen, entwickelt. Sie ist nur zum Hausgebrauch geeignet.

! Sicherheitshinweise

Vor jeglicher Reinigung bzw. Wartung, muss das Gerät vom Stromnetz getrennt werden, indem man den Stecker auszieht bzw. den Hauptschalter ausschaltet. Alle Installations-und Wartungarbeiten sind mit Arbeitshandschuhen durchzuführen. Das Gerät kann von Kindern ab 8 Jahren, sowie von Menschen mit verringerten physischen, Sinnlichen oder psychischen Fähigkeiten (oder ohne Erfahrung und Kenntnisse) benutzt werden, sofern sie entsprechend überwacht werden bzw. in die Benutzung des Geräts safer eingewiesen worden und sich den damit verbundenen Gefahren bewusst sind. Darauf achten, dass Kinder mit dem Gerät nicht playen. Die Reinigungs- und -Wartungsarbeiten müssen von unüberwachten Kindern nicht durchgeführt werden. Der Raum muss ausreichend beluftet sein, wenn die Dunstabzugshaube zusammen mit anderen Gas-bzw. Brennstoffgeräten verwendet wird. Die Dunstabzugshaube ist regelmäßiginnen und außen zu reinigen: bei der Reinigung ist auf die Wartungshinweise des vorliegenden Handbuch's zu achten. Das Nichtbeachten der Reinigungshinweise und des Ersatzes bzw. Reinigung der Filter kann zur Brandgefahr führen.

Es ist streng verboten, Speisen auf der Flamme unter der Dunstabzugshaube zu kochen. Die Verwendung von offener Flamme schadet den Filtern und kann zu Brandgefahr führen,ecause ist die in jedem Fall zu vermeiden. Das Frittieren muss mit Vorsicht durchgeführt werden, um zu vermeiden, dass das überhitzte Öl Feuer fängt.

Achtung! Ist das Kochfeld in Betrieb, können zugängliche Teile der Dunstabzugshaube heißt werden.

Sicherheitshinweise

Für den Lampenersatz verwenden Sie nur den Lampentyp, der in dem Absatz Lampenwartung / Ersatz des vorliegenden Handbuchs angegeben wird.

Achtung! Das Gerät nicht an das Stromnetz anschließen, bis die Installation vollständig abgeschlossen ist.

Für das Ableiten der Kuchengerüche, sich streng an die Voschriften der ortlichen Behörde halten.

Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und gas- oder brennstoffbetriebenen Gerätenarfim Aufstellraum gas- oder brennstoffbetriebenen Geräten der Unterdruck nicht größer als 4 Pa (4 x 10-5 bar)sein.

Die AbzugsluftarfndichtineAbleitung der Rauch-bzw.Brennstoffgase geleitet werden.

Die Dunstabzugshaube ohne richtig installierte Lampen nicht verwenden bzw. setzen, um Stromschlaggefahr zu vermeiden.

Die Dunstabzugshaube niemals ohne richtig installiertes Gitter verwenden!

Die Dunstabzugshaube damit NIEMALS als Auflagefläche verwendet werden, sofern es nicht ausdrücklich angegeben ist.

Verwenden Sie nur die mit dem Produkt für die Installation mitgelieferten Schrauben, oder, falls nicht im Lieferumfang enthalten, kaufen Sie den richtigen Schraubentyp. Die Länge für die Schrauben verwenden, die im Installationshandbuch angegeben wird. Im Zweifelsfall, Fragen Sie ihren autorisierten Kundendienst oder ein ähnliches Fachpersonal.

Achtung! Schrauben und Befestigungselemente, die nicht in Übereinstimmung mit diesen Hinweisen sind, können zur elektrischen Gefährung führen.

Umwelttipps

Recyclen Sie Materialien mit dem Symbol Entsorgen Sie die Verpackung in den entsprechenden Recyclingbehältern.

Recyclen Sie zum Umwelt- und Gesundheitsschutz elektrische und elektronische Geräte. Entsorgen Sie

Geräte mit diesen Symbol nicht mit dem Hausmüll. Bringen Sie das Gerät zu ihrer örtlichen Sammelstelle oder wenden Sie sich an Ihr Gemeindeamt.

Bedienung

Die Haube kann sowohl als Abluftgerat

als auch als Umluftgerat ingesetzt werden.

Befestigung

Die Netzspannung muss der Spannung entsprechen, die auf dem Betriebsdatenschild im Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose auch nach der Montage anzuschreiben. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter auch nach der Montage anzubRINGen, der unter Umständen der Überspannung Kategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert.

Hinweis! Vor der Inbetriebnahme muss sichergestellt sein, dass die Netzversorgung (Steckdose) ordnungsgemäß montiert wurde.

Aufgrund des schweren Gewichtes sind mindestens zwei oder noch mehr Personen zur Beförderung und Installation der Abzugshaube erforderlich.

Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaube darf 50cm im Fall von elektrischen Kochfeldern und 65cm im Fall von Gas- oder kombinierten Herden nicht unterschreiben.

Wenn die Installationsanweisungen des Gaskochgeräts einen größeren Abstand vorgegeben, ist dieser zu berücksichtigigen.

Betrieb

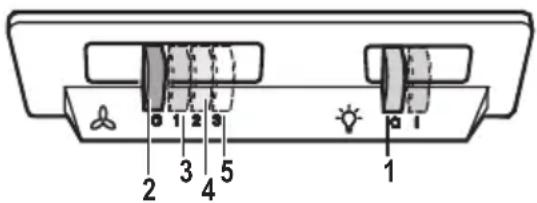

Die Dunstabzugshaube ist mit einer Bedienungsblende ausgestattet, die mit einer Steuerung für die Ansaugstarke bzw. -geschwindigkeit, sowie einer Steuerung zur Einstellung der Arbeitsplatzbeleuchung versehen ist.

1. Schalter ON/OFF Beleuchtung
2. Schalter OFF der Absaugfungtion
   3.-4.-5. geringe (3.), mittlere (4.), hochste (5.) Saugstarke.

Bei starker Dampfentwicklung die Höchste Betriebsstufe einschalten. Es wird empfohlen, die Dunstabzugshaube schon fünf Minuten vor Beginn des Kochvorganges einzuschalten und sie nach dessen Beendigung noch ungebär 15 Minuten weiterlaufen zu halten.

Wartung

Hinweis! Vor jeder Reinigung und Pflege ist die Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos zu machen.

Die Dunstabzugshaube muss sowohl innen als auch außen hαufig gereinigt werden (etwa in denselben Intervallen, wie die Wartung der Fettfilter). Zur Reinigung ein mit flüssigem Neutralreiniger getränktes Tuch verwenden. Keine Produkte verwenden, die Scheuermittel enthalten.

KEINEN ALKOHOL VERWENDEN!

Achtung: Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen. Diese Anweisungen sind unbedingt zu beachten!

Der Hersteller übernimmt keine Haftung für irgendwelche Schäden am Motor oder Brandschäden, die auf eine unsachgemäß Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zugrückzuführn sind.

Fettfilter

Bild 1-14

Der Metallfettfilter muss einmal monatlich gewaschen werden. Das kann mit einem milden Waschmittel von Hand, oder in der Spülmaschine bei niedriger Temperatur und Kurzspülgang erfolgen. Der Metallfettfilter kann bei der Reinigung in der Spülmaschine abfürben, was seine Filtermerkmale jedoch in keiner Weise beeinträchtigt.

Aktivkohlefilter

(nur bei der Umluftversion)

Bild 13

Je nach der Benetzungsdauer des Herdes und der Häufigkeit der Reinigung des Fettilters tritt nach einer mehr oder weniger langen Benutzungsdauer die Sattigung des Aktivkohlefilters auf. Auf jeder Fall muß der Filtrereinsatz mindestens alle 4 Monate ausgewechselt werden. Er kann NICT gereinigt oder erneut aktiviert werden.

Ersetzen der Lampen

Bild 15

Das Gerät vom Stromnetznehmen.

Hinweis: Vor Berühren der Lampensich vergewissem, dass sie abgekuhltsind.

Entfernen Sie die beschädigte Lampe und ersetzen Sie sie mit einer neuen (konsultieren Sie die nachfolgende Tabelle):

Lampen	Leistung (W)		Anschluß
	3		E14
Spannung (V) Abmessung (mm)
220-240		35x102(Durchmesser xLänge)
Bezeichnung ILCOS D(in Übereinstimmung mit der IEC 61231)
DRBB/C-3-220-240-E14-35/102
