MANUAL DE UTILIZADOR SDMHX75 SONY

para 240 V CA solamente

11 Conector AC IN (página 8)

aprox. 5° aprox. 20° aprox. 45° aprox. 45°

Identificação das peças e comandos ..... 5

Configuração ....7

Configuração 1: Ligar os cabos do sinal de vídeo .....7

Configuração 2: Ligar o cabo de áudio ..... 8

Configuração 3: Ligar o cabo de alimentação .....8

Configuração 4: Juntar os fios e os cabos ..... 9

Configuração 5: Ligar o monitor e o computador .....9

Configuração 6: Ajustar a inclinação e a rotação horizontal .... 10

Seleccionar o sinal de entrada (Botão INPUT) ..... 11

Personalizar o monitor .....12

Navegar no menu 12

Menu PICTURE/AUDIO 13

Menu MODE 13

Menu PICTURE 13

Regular a BACKLIGHT |: 13

Regular o CONTRAST 13

Regular o BRIGHTNESS 14

Regular a GAMMA 14

Regular a COLOR 14

(reposição de todos os modo para a predefinição) →← ..... 15

Menu SCREEN (apenas sinal RGB analógico) 16

Menu MENU POSITION 17

Menu INPUT SENSING ON/OFF 17

A Menu LANGUAGE 18

Menu →← RESET (repor na predefinição) 18

Menu MENU LOCK 18

Características técnicas .....19

Controlar o volume 19

Função de economia de energia 19

Definir o MODO (PICTURE/AUDIO) (modo 📄). . . . . . . . . . 20

Função de regulação automática do brilho (sensor de luz) ..... 20

Função de regulação automática da qualidade da imagem

(apenas sinal RGB analógico) 20

Resolução de problemas .....21

Mensagens no ecrã 21

Sintomas e soluções dos problemas ..... 22

Especificações .....24

Precauções

Aviso sobre ligações eléctricas

- Utilize o cabo de alimentação fornecido. Se utilizar um cabo de alimentação diferente, certifique-se de que é compatível com a sua rede eléctrica local.

Para os clientes nos EUA

Se não utilizar o cabo adequado, este monitor não estará em conformidade com as normas FCC.

Para os clientes no Reino Unido

Se utilizar o monitor no Reino Unido, certifique-se de que utiliza o cabo de alimentação para o Reino Unido.

para 100 a 120 V CA para 200 a 240 V CA apenas para 240 V CA

O equipamento deve ser instalado próximo de uma tomada facilmente acessível

Instalação

Não instale ou deixe o monitor:

• Em locais sujeitos a temperaturas extremas, por exemplo próximo de um aquecedor, grelha de ventilação ou luz solar directa. Ao sujeitar o monitor a temperaturas extremas, como num automóvel estacionado à luz solar directa ou próximo de um respirador de aquecimento, pode provocar deformações na caixa ou avarias.
• Em locais sujeitos a vibrações mecânicas ou embates.
• Próximo de qualquer equipamento que gere um campo magnético forte, como um televisor ou diversos outros electrodomésticos.
• Em locais sujeitos a níveis excessivos de pó, sujidade ou areia, por exemplo próximo de uma janela aberta ou numa saída para o exterior. Se o instalar temporariamente num ambiente externo, certifique-se de que toma as precauções adequadas contra pó e sujidade transportados pelo vento. Caso contrário, poderão ocorrer avarias irreparáveis.

Manuseamento do ecrã LCD

• Não deixe o ecrã LCD voltado para o sol, uma vez que isso pode danificar o ecrã LCD. Tenha cuidado quando colocar o monitor próximo de uma janela.
• Não pressione ou risque o ecrã LCD. Não coloque objectos pesados sobre o ecrã LCD. Isso pode provocar a perda de uniformidade do ecrã ou provocar avarias no painel LCD.
• Se o monitor for utilizado num local fresco, pode aparecer no ecrã uma imagem residual. Isso não é uma avaria. O ecrã regressa ao normal à medida que a temperatura vai subindo até ao nível de funcionamento normal.
• Se uma imagem parada for visualizada durante um período de tempo prolongado, pode aparecer durante algum tempo uma imagem residual. A imagem residual acabará por desaparecer.
• O painel de LCD aquece durante o funcionamento. Isso não é uma avaria.

Certifique-se de que mantém equipamentos de gravação, fitas e disquetes afastados da abertura dos altifalantes, uma vez que estes geram um campo magnético. Este campo magnético pode afectar os dados armazenados nas fitas magnéticas e disquetes.

Nota sobre o LCD (Ecrã de Cristais Líquidos)

O ecrã LCD é fabricado com tecnologia de elevada precisão. No entanto, podem surgir constantemente pontos pretos ou pontos de luz brilhante (vermelhos, azuis ou verdes) no ecrã e podem surgir faixas coloridas ou brilho irregular no ecrã LCD. Isso não é uma avaria.

(Pontos eficazes: mais de 99,99%)

Manutenção

• Certifique-se de que desliga a ficha do cabo de alimentação da tomada eléctrica antes de limpar o monitor.
• Limpe o ecrã LCD com um pano macio. Se utilizar um líquido de limpeza de vidros, não utilize qualquer tipo de produto de limpeza que contenha uma solução anti-estática ou aditivo semelhante, uma vez que isso pode riscar o revestimento do ecrã LCD.
• Limpe a caixa, painel e controlos com um pano macio humedecido ligeiramente com uma solução de detergente suave. Não utilize qualquer tipo de superfície abrasiva, pó para arear ou solvente, como álcool ou benzina.
• Não raspe, toque ou bata na superfície do ecrã com itens aguçados ou abrasivos como canetas esferográficas ou chaves de parafusos. Este tipo de contacto pode resultar num tubo de imagem riscado.
• De referir que pode ocorrer deterioração de material ou degradação do revestimento do ecrã LCD se o monitor for exposto a solventes voláteis, tais como insecticidas, ou se for mantido um contacto prolongado com borracha ou materiais em vinil.

Transporte

• Desligue todos os cabos do monitor e agarre bem em ambos os lados do ecrã LCD, tendo cuidado para não riscar o ecrã durante o transporte. Se deixar cair o monitor, pode sofrer danos corporais ou danificar o monitor.
• Quando transportar este monitor para reparações ou envio, utilize a caixa de cartão e os materiais de embalagem originais.

Eliminação do monitor

- Não elimine este monitor com os resíduos domésticos gerais.

- O tubo fluorescente utilizado neste monitor contém mercúrio. A eliminação deste monitor deve ser realizada em conformidade com os regulamentos da sua autoridade de sanidade pública local.

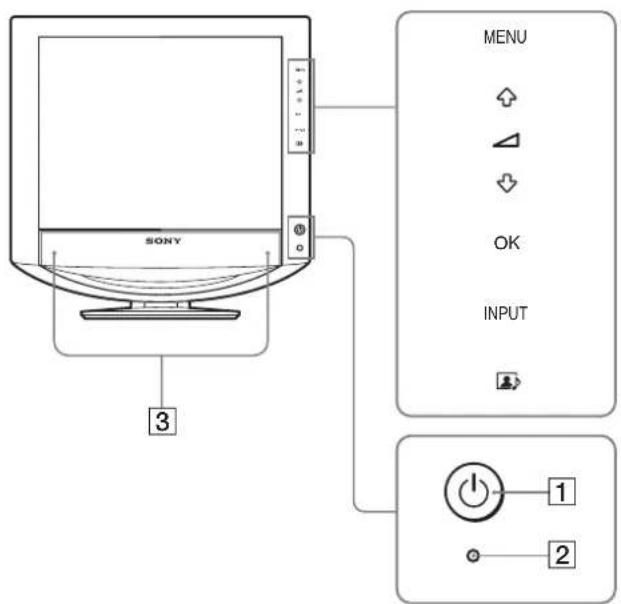

Identificação das peças e comandos

Consulte as páginas entre parêntesis para obter mais informações.

Parte dianteira do ecrã LCD

SONY MENU OK INPUT 3 1 2

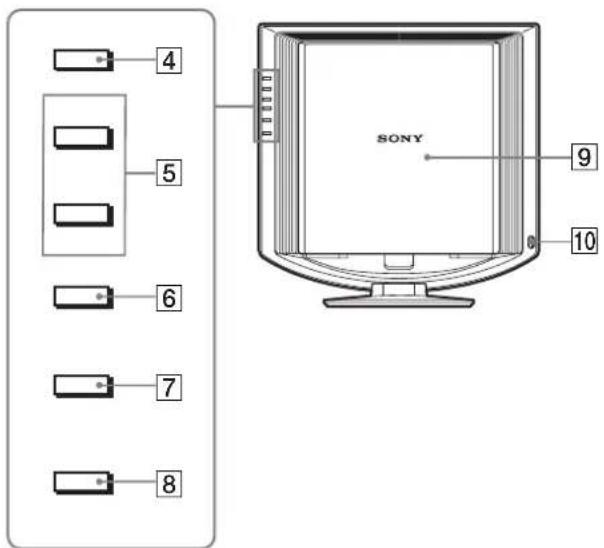

Vista lateral do ecrã LCD

4 5 6 7 8 SONY 9 10

1 ⏻ Interruptor (de alimentação) e ⏻ indicador (de alimentação) (páginas 9, 19)

Para ligar e desligar o ecrã, prima o interruptor ⏻ (de alimentação).

O indicador de alimentação acende-se a verde quando o ecrã está ligado e acende-se a laranja quando o ecrã está no modo de economia de energia.

Este sensor mede o brilho da área circundante. Certifique-se de que não tapa o sensor com papéis, etc.

Estes altifalantes emitem os sinais de áudio como som.

4Botão MENU (página 12)

Este botão liga e desliga o ecrã do menu.

5 Botões ↓/↑ e △ (de controlo do volume) (páginas 12, 19)

Estes botões são utilizados para seleccionar os itens de menu e efectuar regulações e também para visualizar o menu "Volume" para controlar o volume.

6 Botão OK (página 12)

Este botão activa o item de menu seleccionado e as regulações efectuadas utilizando os botões ↓/↑ (5).

7 Botão INPUT (página 11)

Este botão comuta o sinal de entrada de vídeo entre INPUT1, INPUT2 e INPUT3 quando estão ligados dois computadores ao monitor.

8 Botão página 20)

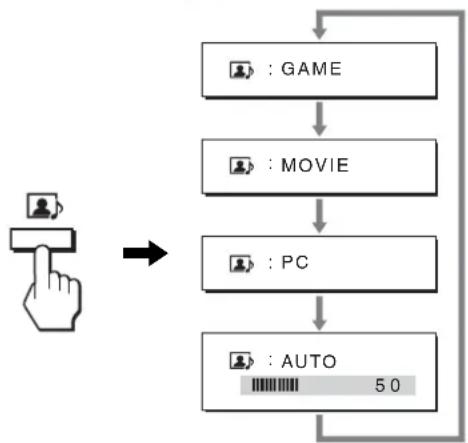

Este botão altera o MODO (PICTURE/AUDIO).

⑨ Tampa traseira (página 7)

Faça deslizar esta tampa quando liga fios ou cabos.

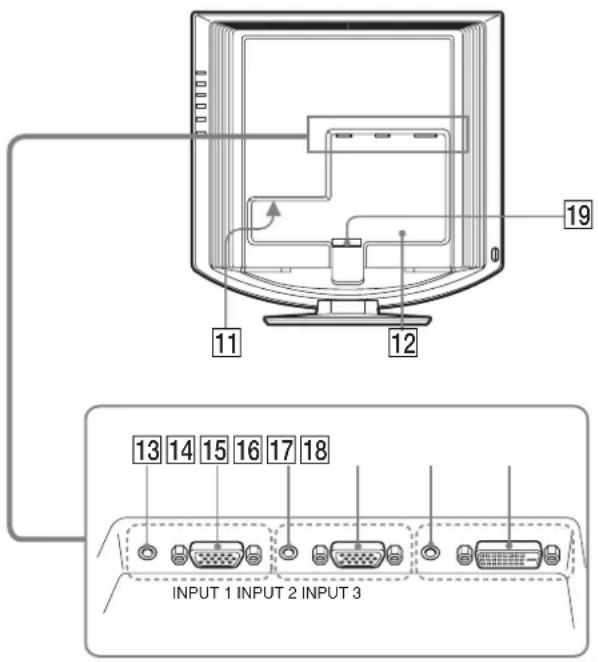

Parte traseira do ecrã LCD

19 12 11 13 14 15 16 17 18 INPUT 1 INPUT 2 INPUT 3

11 Conector AC IN (página 8)

Este conector liga o cabo de alimentação (fornecido).

12 Orifício de bloqueio de segurança

O orifício de bloqueio de segurança deve ser utilizado com o Kensington Micro Saver Security System. O Micro Saver Security System é uma marca comercial da Kensington.

Esta tomada recebe sinais de áudio quando está ligada à tomada de saída de áudio de um computador ou outro equipamento de áudio ligado a INPUT1.

Este conector recebe sinais de vídeo RGB analógicos (0,700 Vp-p, positivo) e sinais de sincronia.

Esta tomada recebe sinais de áudio quando está ligada à tomada de saída de áudio de um computador ou outro equipamento de áudio ligado a INPUT2.

Este conector recebe sinais de vídeo RGB analógicos (0,700 Vp-p, positivo) e sinais de sincronia.

Esta tomada recebe sinais de áudio quando está ligada à tomada de saída de áudio de um computador ou outro equipamento de áudio ligado a INPUT3.

19 Suporte para cabos (página 9)

Esta peça fixa fios e cabos ao monitor.

Configuração

Antes de utilizar o monitor, verifique se os seguintes itens estão incluídos na caixa de cartão:

• Ecrã LCD
• Cabo de alimentação
• Cabo de sinal de vídeo HD15-HD15 (RGB analógico)
• Cabo de sinal de vídeo DVI-D (RGB digital)
  • Cabo de áudio (mini-ficha estéreo)
• CD-ROM (software utilitário para Windows/Macintosh, Instruções de utilização, etc.)
• Cartão de garantia
• Guia de configuração rápida

Configuração 1: Ligar os cabos do sinal de vídeo

• Desligue o monitor e o computador antes de ligar os respectivos cabos.
• Quando ligar o computador ao conector de entrada HD15 do monitor (RGB analógico) consulte “Ligue um computador equipado com um conector de saída HD15 (RGB analógico).”

Nota

Não toque nos pinos do conector do cabo do sinal de vídeo, uma vez que isso pode dobrar os pinos.

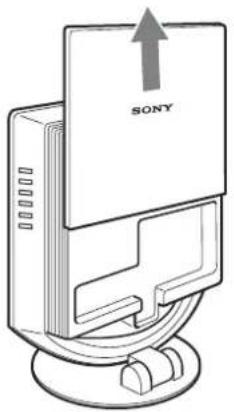

Faça deslizar a tampa traseira para cima.

SONY

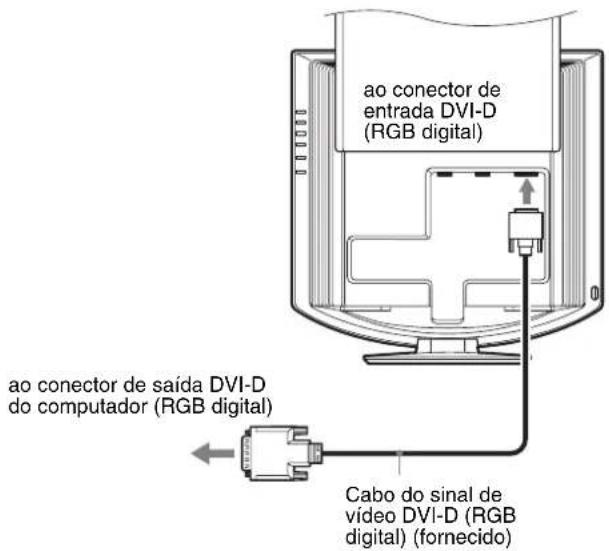

Ligue um computador equipado com um conector de saída DVI (RGB digital)

Utilizando o cabo do sinal de vídeo DVI-D (RGB digital), ligue o computador ao conector de entrada DVI-D do monitor (RGB digital) para INPUT3.

ao conector de entrada DVI-D (RGB digital) ao conector de saída DVI-D do computador (RGB digital) Cabo do sinal de vídeo DVI-D (RGB digital) (fornecido)

Ligue um computador equipado com um conector de saída HD15 (RGB analógico)

Utilizando o cabo do sinal de vídeo HD15-HD15 (RGB analógico), ligue o computador ao conector de entrada HD 15 do monitor (RGB analógico) para INPUT1 ou INPUT2.

Ligue o computador de acordo com as figuras seguintes.

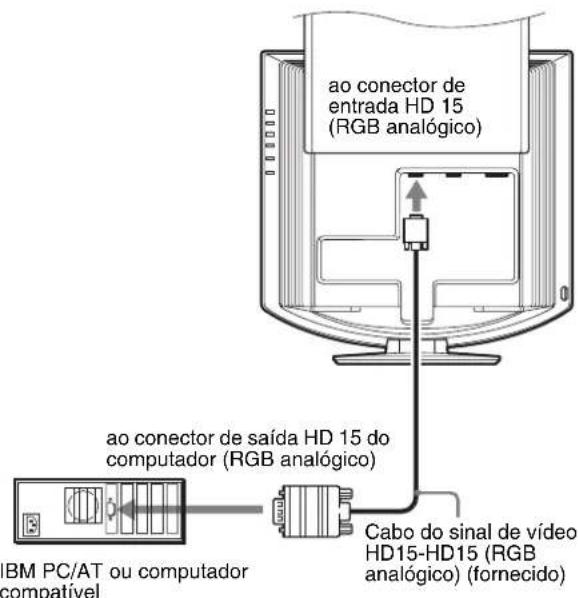

■ Ligação a um IBM PC/AT ou computador compatível

ao conector de entrada HD 15 (RGB analógico) ao conector de saída HD 15 do computador (RGB analógico) Cabo do sinal de vídeo HD15-HD15 (RGB analógico) (fornecido) IBM PC/AT ou computador compatível

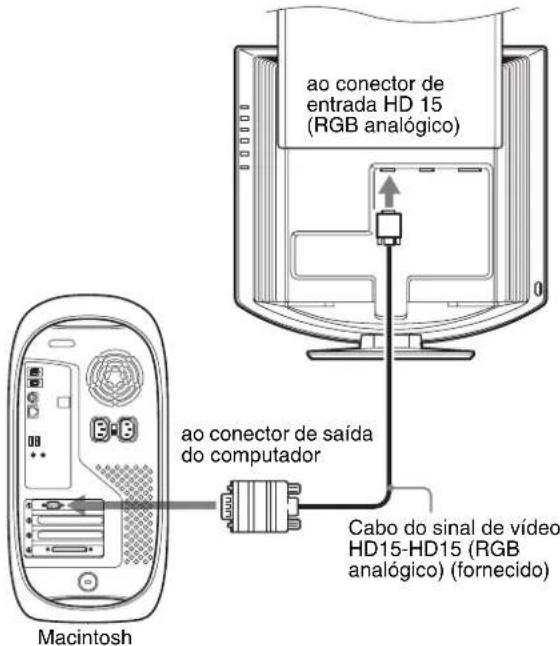

■ Ligação a um Macintosh

ao conector de entrada HD 15 (RGB analógico) ao conector de saída do computador Cabo do sinal de vídeo HD15-HD15 (RGB analógico) (fornecido) Macintosh

Na ligação a um computador Macintosh, utilize um adaptador (não fornecido), se necessário. Ligue o adaptador ao computador antes de ligar o cabo do sinal de vídeo.

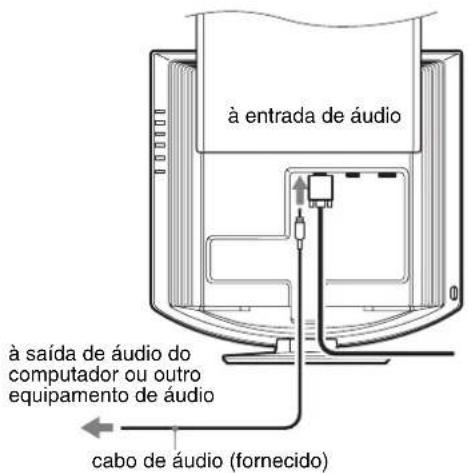

Configuração 2: Ligar o cabo de áudio

Ligue o cabo de áudio fornecido à tomada de entrada de aúdio correspondente do monitor.

Utilizando os altifalantes do monitor ou auscultadores, pode ouvir som proveniente do computador ou de outro equipamento de áudio ligado às tomadas de entrada de áudio do monitor. Para mais informações, consulte “Controlar o volume” na página 19.

à entrada de áudio à saída de áudio do computador ou outro equipamento de áudio cabo de áudio (fornecido)

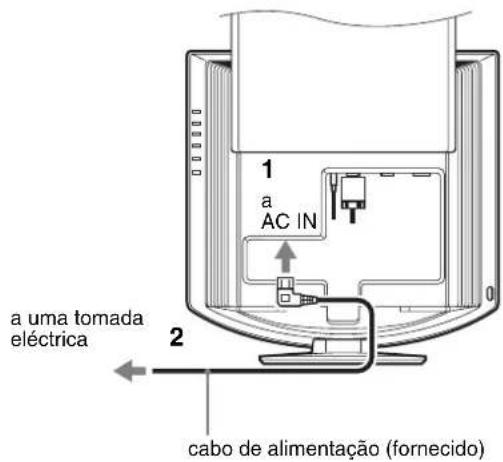

Configuração 3: Ligar o cabo de alimentação

1 Ligue correctamente o cabo de alimentação fornecido ao conector AC IN do monitor.

2 Ligue correctamente a outra extremidade a uma tomada eléctrica.

1 a AC IN a uma tomada eléctrica 2 cabo de alimentação (fornecido)

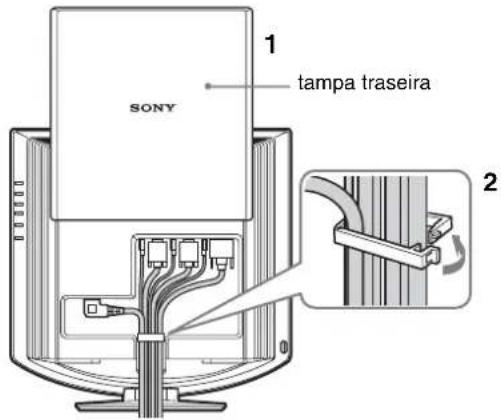

Configuração 4: Juntar os fios e os cabos

1 Faça deslizar a tampa traseira para cima.
2 Segure o cabo do sinal de vídeo, cabos de áudio e o cabo de alimentação utilizando o suporte para cabos no quadro.
3 Faça deslizar a tampa traseira para baixo.

1 tampa traseira SONY 2

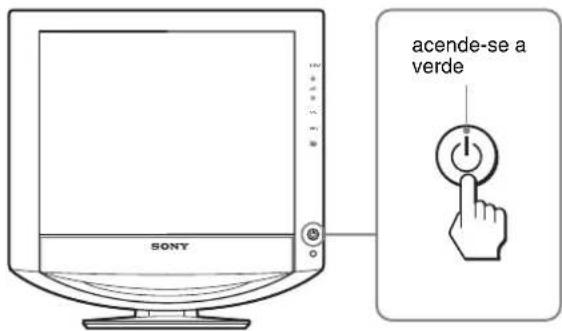

Configuração 5: Ligar o monitor e o computador

1 Prima o interruptor ⏻ (de alimentação) na parte dianteira do monitor.

O indicador ⏻ (de alimentação) acende-se a verde.

acende-se a verde SONY

2 Ligue o computador.
3 Prima o botão INPUT para seleccionar o sinal de entrada pretendido.

A imagem da entrada seleccionada surge no ecrã. Para mais informações, consulte “Selecionar o sinal de entrada (Botão INPUT)” na página 11.

A instalação do monitor está concluída. Se necessário, utilize os comandos do monitor para regular a imagem (página 12).

Se não surgir qualquer imagem no ecrã

- Verifique se o cabo de alimentação e o cabo do sinal de vídeo estão correctamente ligados.

- Se surgir "NO INPUT SIGNAL" no ecrã:

• O computador encontra-se no modo de economia de energia. Tente premir uma tecla do teclado ou movimentar o rato.
• Verifique se a definição de entrada de sinal está correcta premindo o botão INPUT (página 11).

- Se surgir "CABLE DISCONNECTED" no ecrã:

• Verifique se o cabo do sinal de vídeo está correctamente ligado.
• Verifique se a definição de entrada de sinal está correcta premindo o botão INPUT (página 11).

- Se surgir “OUT OF RANGE” no ecrã, volte a ligar o monitor antigo. Em seguida, regule a placa gráfica do computador dentro das seguintes gamas.

	RGB analógico RGB digital
Frequência horizontal	28–80 kHz 28–64 kHz
Frequência vertical	48–75 Hz 60 Hz
Resolução	1280 × 1024 ou inferior	1280 × 1024 ou inferior

Para mais informações sobre as mensagens no ecrã, consulte "Sintomas e soluções dos problemas" na página 22.

Não são necessários controladores específicos

O monitor está em conformidade com a norma Plug & Play "DDC" e detecta automaticamente todas as informações do monitor. Não é necessário instalar um controlador específico no computador.

Na primeira vez que liga o seu computador depois de ligar o monitor, pode surgir no ecrã o Assistente de configuração. Neste caso, siga as instruções no ecrã. O monitor Plug & Play é seleccionado automaticamente para que possa utilizar este monitor.

A frequência vertical é definida para 60 Hz.

Uma vez que as cintilações no monitor são discretas, pode utilizá-lo tal como está. Não é necessário definir a frequência vertical para qualquer valor elevado particular.

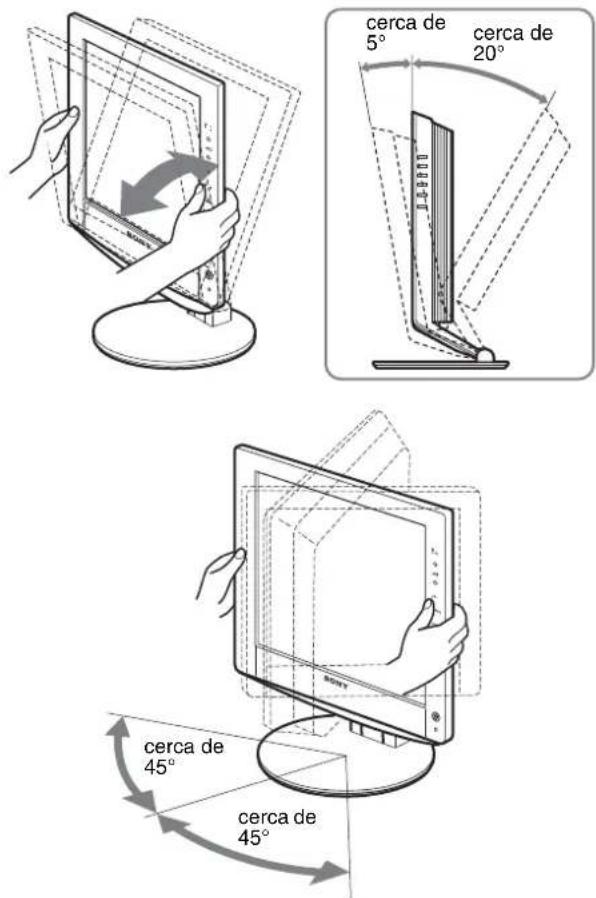

Configuração 6: Ajustar a inclinação e a rotação horizontal

Este monitor pode ser regulado dentro dos ângulos abaixo.

Agarre as partes laterais do painel LCD e, em seguida, regule os ângulos do ecrã.

Regule o ângulo de visualização do monitor de acordo com a altura da secretária e cadeira e de forma a que a luz não seja reflectida pelo cerra para os olhos.

Nota

Quando regular a inclinação e a altura do ecrã, proceda de forma lenta e cuidadosa, certificando-se de que não bate o monitor contra a secretária.

Seleccionar o sinal de entrada (Botão INPUT)

Prima o botão INPUT.

O sinal de entrada é alterado sempre que prime este botão.

Mensagem no ecrã(Surge durante cerca de 5 segundos no canto superior esquerdo.)	Configuração do sinal de entrada
INPUT1: HD15 Conector de entrada HD15(RGB analógico) para INPUT1
INPUT2: HD15 Conector de entrada HD15(RGB analógico) para INPUT2
INPUT3: DVI-D Conector de entrada DVI-D(RGB digital) para INPUT3

Personalizar o monitor

Antes de efectuar regulações

Ligue os cabos e, em seguida, a alimentação do monitor e do computador.

Para obter os melhores resultados, aguarde pelo menos 30 minutos antes de efectuar regulações.

Pode efectuar diversas regulações no monitor utilizando o menu no ecrã.

Navegar no menu

1 Visualize o menu principal.

Prima o botão MENU para visualizar o menu principal no ecrã.

MENU P C TURE/AUDIOI MOVIE 1280 1024 60 Hzx EX | MEN

Prima os botões ↓/↑ para visualizar o menu pretendido.

Prima o botão OK para avançar para o primeiro item de menu.

Prima os botões ↓/↑ para seleccionar o item que pretende regular e, em seguida, prima o botão OK.

Quando selecciona ♦prime o botão OK, o ecrã regressa ao menu anterior.

4 Regule o item.

Prima os botões ↓/↑ para efectuar a regulação e, em seguida, prima o botão OK.

Quando prime o botão OK, a regulação é armazenada e, em seguida, o ecrã regressa ao menu anterior.

Prima uma vez o botão MENU para regressar à visualização normal. Se não forem premidos botões, o menu fecha-se automaticamente após cerca de 45 segundos.

■ Repor as regulações para as predefinições

É possível repor as regulações utilizando o menu RESET. Para mais informações sobre a reposição das regulações, consulte →← (RESET) na página 18.

Menu PICTURE/AUDIO

O utilizador pode regular os seguintes itens utilizando o menu PICTURE/AUDIO.

• MODE
(GAME/MOVIE/PC/AUTO)
• P I C T R E
• AUDIO
- MODE RESET →←

O utilizador pode seleccionar o brilho do ecrã adequado para a respectiva finalidade.

As definições de PICTURE/AUDIO podem ser reguladas para cada modo.

Além disso, o utilizador pode alterar o modo para cada entrada (INPUT1/INPUT2/INPUT3).

1 Prima o botão MENU.

Surge no ecrã o menu principal.

2 Prima o botão ↓/↑ para seleccionar 📷 (PICTURE/AUDIO) e prima o botão OK.

Surge no ecrã o menu PICTURE/AUDIO.

3 Prima o botão ↓/↑ para seleccionar "MOVIE" e prima o botão OK.

Surge no ecrã o menu MODE.

MODE GAME ■MOVIE PC AUTO 1 2 8 0x 1 0 2 4 /6 0 Hz EX I NEW

4 Prima o botão ↓/↑ para seleccionar o modo pretendido e prima o botão OK.

A predefinição é MOVIE.

• GAME: Imagem brilhante.

• MOVIE: Imagem nítida com contraste elevado.

• PC: Imagem de tom suave.

- AUTO: Regula automaticamente o brilho do ecrã de acordo com o brilho ambiente (função de regulação automática do brilho). Para mais informações, consulte “Função de regulação automática do brilho (sensor de luz)” (página 20).

NOTA

No modo AUTO, não é possível regular a contraluz.

■ Menu PICTURE

O utilizador pode regular os seguintes itens utilizando o menu PICTURE.

• BACKLIGHT
  • CONTRAST ◎
  • BRIGHTNESS
• Menu GAMMA γ
• Menu COLOR
• SHARPNESS

PICTURE MOVIE 100 70 50 128.0x 1024/60Hz OK EX I TNEW

Regular a BACKLIGHT

Se o ecrã estiver muito claro, regule a contraluz para facilitar a visão do ecrã.

1 Prima o botão MENU.

Surge no ecrã o menu principal.

2 Prima o botão ↓/↑ para seleccionar 📷 (PICTURE/AUDIO) e prima o botão OK.

Surge no ecrã o menu PICTURE/AUDIO.

3 Prima os botões ↓/↑ para seleccionar (PICTURE) e prima o botão OK.

Surge no ecrã o menu PICTURE.

4 Prima os botões ↓/↑ para seleccionar “|:□ BACKLIGHT” e prima o botão OK.

Surge no ecrã o menu "BACKLIGHT".

5 Prima os botões ↓/↑ para seleccionar o nível de luz e prima o botão OK.

Regular o CONTRAST

Regular o contraste da imagem.

1 Prima o botão MENU.

Surge no ecrã o menu principal.

2 Prima o botão ↓/↑ para seleccionar 📷 (PICTURE/AUDIO) e prima o botão OK.

Surge no ecrã o menu PICTURE/AUDIO.

3 Prima os botões ↓/↑ para seleccionar (PICTURE) e prima o botão OK.

Surge no ecrã o menu PICTURE.

4 Prima os botões ↓/↑ para seleccionar “○ CONTRAST” e prima o botão OK.

Surge no ecrã o menu "CONTRAST".

5 Prima os botões ↓/↑ para regular o contraste e prima o botão OK.

Regular o BRIGHTNESS

Regular o brilho da imagem (nível de preto).

1 Prima o botão MENU.

Surge no ecrã o menu principal.

2 Prima o botão ↓/↑ para seleccionar 📋 (PICTURE/AUDIO) e prima o botão OK.

Surge no ecrã o menu PICTURE/AUDIO.

3 Prima os botões ↓/↑ para seleccionar (PICTURE) e prima o botão OK.

Surge no ecrã o menu PICTURE.

4 Prima os botões ↓/↑ para seleccionar “BRIGHTNESS” e prima o botão OK.

Surge no ecrã o menu "BRIGHTNESS".

5 Prima os botões ↓/↑ para regular o brilho e prima o botão OK.

Regular a GAMMA γ

É possível associar a tonalidade de cor da imagem no ecrã à tonalidade de cor original da imagem.

GAMMA ■GAMMA 1 GAMMA 2 GAMMA 3 GAMMA 4 1 2 8 0 1 0 2 4 /6 0 Hz x

1 Prima o botão MENU.

Surge no ecrã o menu principal.

2 Prima o botão ↓/↑ para seleccionar 📷 (PICTURE/AUDIO) e prima o botão OK.

Surge no ecrã o menu PICTURE/AUDIO.

3 Prima os botões ↓/↑ para seleccionar (PICTURE) e prima o botão OK.

Surge no ccrã o menu PICTURE.

4 Prima os botões ↓/↑ para seleccionar “γ (GAMMA)” e prima o botão OK.

Surge no ecrã o menu GAMMA.

5 Prima os botões ↓/↑ para seleccionar o modo pretendido e prima o botão OK.

Regular a COLOR

É possível seleccionar o nível de cor da imagem para o campo de cor branca a partir das predefinições de temperatura de cor. Se necessário, também é possível aperfeiçoar a temperatura de cor.

COLOR ■9300K 6500K USER LADJUST 1280 1024 /60Hz x

1 Prima o botão MENU.

Surge no ecrã o menu principal.

2 Prima o botão ↓/↑ para seleccionar 📁 (PICTURE/AUDIO) e prima o botão OK.

Surge no ecrã o menu PICTURE/AUDIO.

3 Prima os botões ↓/↑ para seleccionar (PICTURE) e prima o botão OK.

Surge no ecrã o menu PICTURE.

4 Prima os botões ↓/↑ para seleccionar “(COLOR)” e prima o botão OK.

Surge no ecrã o menu COLOR.

5 Prima os botões ↓/↑ para seleccionar a temperatura de cor pretendida e prima o botão OK.

O equilíbrio de brancos muda de azulado para avermelhado à medida que a temperatura de cor é regulada de 9300K para 6500K.

Aperfeiçoar a temperatura de cor

A temperatura de cor pode ser regulada para cada modo (GAME/MOVIE/PC/AUTO).

1 Prima o botão MENU.

Surge no ecrã o menu principal.

2 Prima o botão ↓/↑ para seleccionar 📷 (PICTURE/AUDIO) e prima o botão OK.

Surge no ecrã o menu PICTURE/AUDIO.

3 Prima os botões ↓/↑ para seleccionar (PICTURE) e prima o botão OK.

Surge no ecrã o menu PICTURE.

4 Prima os botões ↓/↑ para seleccionar “(COLOR)” e prima o botão OK.

Surge no ecrã o menu COLOR.

5 Prima os botões ↓/↑ para seleccionar "ADJUST" e prima o botão OK.

Surge no ecrã o menu de aperfeiçoamento para a temperatura de cor.

6 Prima os botões ↓/↑ para seleccionar R (Vermelho) ou B (Azul) e prima o botão OK. Em seguida, prima os botões ↓/↑ para regular a temperatura de cor e prima o botão OK.

Uma vez que esta regulação altera a temperatura de cor aumentando ou diminuindo os componentes R e B relativamente a G (verde), o componente G é fixo.

7 Prima os botões ↓/↑ para seleccionar ↩ e prima o botão OK.

A nova definição de cor fica armazenada na memória e é acedida automaticamente sempre que “Utilizador” for seleccionado.

Surge no ecrã o menu COLOR.

Regular a SHARPNESS

Regular para aumentar a nitidez do contorno das imagens, etc.

1 Prima o botão MENU.

Surge no ecrã o menu principal.

2 Prima o botão ↓/↑ para seleccionar 📁 (PICTURE/AUDIO) e prima o botão OK.

Surge no ecrã o menu PICTURE/AUDIO.

3 Prima os botões ↓/↑ para seleccionar (PICTURE) e prima o botão OK.

Surge no ecrã o menu PICTURE.

4 Prima os botões ↓/↑ para seleccionar “☐ SHARPNESS” e prima o botão OK.

Surge no ecrã o menu "SHARPNESS".

5 Prima os botões ↓/↑ para regular a nitidez e prima o botão OK.

■ Menu AUDIO

O utilizador pode regular os seguintes itens utilizando o menu AUDIO.

• TREBLE

• B A S S

• BALANCE

- SURROUND

AUDIO MOVIE TREBLE BASS BALANCE SURROUND 1 280x 10 24 /60 Hz EXIT MIND

1 Prima o botão MENU.

Surge no ecrã o menu principal.

2 Prima o botão ↓/↑ para seleccionar 📁 (PICTURE/AUDIO) e prima o botão OK.

Surge no ecrã o menu PICTURE/AUDIO.

3 Prima os botões ↓/↑ para seleccionar 📄 (AUDIO) e prima o botão OK.

4 Prima os botões ↓/↑ para seleccionar TREBLE, BASS ou BALANCE (BALANÇO) e prima o botão OK.

5 Prima os botões ↓/↑ para seleccionar o modo pretendido e prima o botão OK.

Regula SURROUND

1 Prima o botão MENU.

Surge no ecrã o menu principal.

2 Prima o botão ↓/↑ para seleccionar 📷 (PICTURE/AUDIO) e prima o botão OK.

Surge no ecrã o menu PICTURE/AUDIO.

3 Prima os botões ↓/↑ para seleccionar 📄 (AUDIO) e prima o botão OK.

4 Prima os botões ↓/↑ para seleccionar SURROUND (AMBIENTE) e prima o botão OK.

5 Prima os botões ↓/↑ para seleccionar o modo pretendido e prima o botão OK.

SURROUND SRS WOW OFF 1 2 8 0x 1 0 2 4 /6 0 Hz OK EXIT MENU

- SRS WOW: Tom grave, rico e profundo e tom elevado nítido, cria uma experiência rica em som surround, podendo os filmes e os jogos, especialmente, ser apreciados com um som poderoso.

- OFF: Desliga o efeito SRS WOW.

Adoptando a mais recente tecnologia desenvolvida pela SRS Labs, Inc., o SRS WOW melhora de forma significativa a qualidade do som de diversas fontes de áudio.

■ Menu MODE RESET (REPOSIÇÃO DE MODO) (reposição de todos os modo para a predefinição) →←

É possível repor as regulações para as predefinições

1 Prima o botão MENU.

Surge no ecrã o menu principal.

2 Prima o botão ↓/↑ para seleccionar 📁 (PICTURE/AUDIO) e prima o botão OK.

Surge no ecrã o menu PICTURE/AUDIO.

3 Prima os botões ↓/↑ para seleccionar “→← RESET” e prima o botão OK.

Surge no ecrã o menu "RESET".

4 Prima os botões ↓/↑ para seleccionar o modo pretendido e prima o botão OK.

- OK: Para report todos os modos no menu PICTURE/AUDIO para as predefinições.

- CANCEL: Para cancelar e regressar ao menu PICTURE/AUDIO.

Menu SCREEN (apenas sinal 3 analógico)

O utilizador pode regular os seguintes itens utilizando o menu SCREEN.

• AUTO
• PHASE
• P I T C H
• H CENTER
• V CENTER

SCREEN AUTO PHASE PITCH H CENTER V CENTER 1280 1024 60Hz x

Nota

Com a recepção de sinais RGB digitais a partir do conector de entrada DVI-D para INPUT3, as regulações são desnecessárias.

■Função de regulação automática da qualidade da imagem

Quando o monitor recebe um sinal de entrada, este regula automaticamente a posição e a nitidez da imagem (fase/intensidade), garantindo que surge uma imagem nítida no ecrã (página 20).

Nota

Enquanto a função de regulação automática da qualidade da imagem está activada, apenas o interruptor ⏻ (de alimentação) irá funcionar.

Se a função de regulação automática da qualidade da imagem deste monitor parecer não regular totalmente a imagem

O utilizador pode continuar a regular automaticamente a qualidade da imagem para o sinal de entrada actual (Consulte “AUTO” abaixo).

Se ainda necessitar de efectuar regulações na qualidade da imagem

O utilizador pode regular manualmente a nitidez (fase/intensidade) e a posição (posição horizontal/vertical) da imagem.

Estas regulações são armazenadas na memória e acedidas automaticamente quando o monitor recebe um sinal de entrada previamente introduzido e registado.

■Efectuar outras regulações automáticas na qualidade da imagem para o sinal de entrada actual (AUTO)

1 Prima o botão MENU.

Surge no ecrã o menu principal.

2 Prima os botões ↓/↑ para seleccionar (SCREEN) e prima o botão OK.

Surge no ecrã o menu SCREEN.

3 Prima os botões ↓/↑ para seleccionar "AUTO" e prima o botão OK.

Efectue as regulações adequadas de fase, intensidade e posição horizontal/vertical do ccrã para o sinal de entrada actual e armazene-as.

■Regule manualmente a nitidez da imagem (Fase/Intensidade)

O utilizador pode regular a nitidez da imagem da seguinte forma. Esta regulação é eficaz quando o computador está ligado ao conector de entrada HD15 (RGB analógico) do monitor.

1 Defina a resolução para 1280 × 1024 no computador.

2 Coloque o CD-ROM.

3 Efectue a leitura do CD-ROM, e visualize o padrão de teste.

Para utilizadores do Windows

Quando a Execução automática é efectuada:

Faça clique sobre Display Adjustment Tool (Ferramenta de regulação do ecrã) (Utilitário).

Faça clique sobre “Regular”, confirme a resolução e, em seguida, faça clique sobre “Seguinte”.

O padrão de teste para PITCH e PHASE aparece por ordem.

Quando a Execução automática não é efectuada:

1 Abra “O meu computador” e faça clique com o botão direito do rato sobre o ícone do CD-ROM.

Vá para “Explorar” e abra o ícone do CD-ROM.

2 Abra [Utilitário] e, em seguida, seleccione [Windows].

Surge o padrão de teste.

1 Abra [Utilitário] c, em seguida, seleccione [Mac].

Surge o padrão de teste.

4 Prima o botão MENU.

Surge no ecrã o menu principal.

5 Prima os botões ↓/↑ para seleccionar (SCREEN) e prima o botão OK.

Surge no ecrã o menu SCREEN.

6 Prima os botões ↓/↑ para seleccionar "PHASE" e prima o botão OK.

Surge no ecrã o menu de regulação "PHASE".

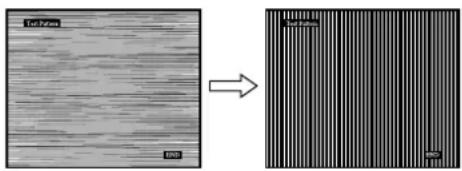

7 Prima os botões ↓/↑ até que as faixas horizontais fiquem reduzidas ao mínimo.

Regule até que as faixas horizontais fiquem reduzidas ao mínimo.

Se forem detectadas faixas verticais sobre a totalidade do ecrã, regule a intensidade utilizando os procedimentos seguintes.

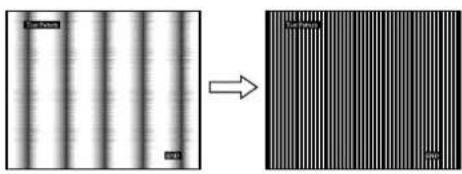

9 Prima os botões ↓/↑ para seleccionar "PITCH" e prima o botão OK.

Surge no ecrã o menu de regulação "PITCH".

10 Prima os botões ↓/↑ até que as faixas verticais desapareçam.

Regule até que as faixas verticais desapareçam.

11 Faça clique sobre END no ecrã para desligar o padrão de teste.

■Regule manualmente a posição da imagem (H CENTER /V CENTER)

Se a imagem não estiver no centro do ecrã, regule a centragem da imagem da seguinte forma.

1 Defina a resolução para 1280 × 1024 no computador.

2 Coloque o CD-ROM.

3 Efectue a leitura do CD-ROM, e visualize o padrão de teste.

Para utilizadores do Windows

Quando a Execução automática é efectuada:

Faça clique sobre Display Adjustment Tool (Ferramenta de regulação do ecrã) (Utilitário).

Faça clique sobre “Regular”, confirme a resolução e, em seguida, faça clique sobre “Seguinte”.

O padrão de teste para H CENTER e V CENTER aparece por ordem.

Quando a Execução automática não é efectuada:

1 Abra "O meu computador" e faça clique com o botão direito do rato sobre o ícone do CD-ROM.

Vá para "Explorar" e abra o ícone do CD-ROM.

2 Abra [Utilitário] e, em seguida, seleccione [Windows].

Surge o padrão de teste.

1 Abra [Utilitário] e, em seguida, seleccione [Mac].

Surge o padrão de teste.

4 Prima o botão MENU.

Surge no ecrã o menu principal.

5 Prima os botões ↓/↑ para seleccionar (SCREEN) e prima o botão OK.

Surge no ecrã o menu SCREEN.

6 Prima os botões ↓/↑ para seleccionar "H CENTER" ou "V CENTER" e prima o botão OK.

Surge no ecrã o menu de regulação "H CENTER" ou o menu de regulação "V CENTER".

7 Prima os botões ↓/↑ para centrar o padrão de teste no ecrã.

8 Faça clique sobre END no ecrã para desligar o padrão de teste.

Menu MENU POSITION

O utilizador pode alterar a posição do menu caso este esteja a bloquear uma imagem no ecrã.

MENU POS T ONI 1 2 8 0 1 0 2 4 /6 0 Hz x OK EX I MENU

1 Prima o botão MENU.

Surge no ecrã o menu principal.

2 Prima os botões ↓/↑ para seleccionar ☐ (MENU POSITION) e prima o botão OK.

Surge no ecrã o menu "MENU POSITION".

3 Prima os botões ↓/↑ para seleccionar a posição pretendida e prima o botão OK.

O utilizador pode escolher uma das 9 posições onde o menu irá aparecer.

Menu INPUT SENSING ON/OFF

Quando o utilizador selecciona AUTO ON no menu INPUT SENSING ON/OFF, o monitor detecta um sinal de entrada para um terminal de entrada e muda automaticamente a entrada antes de o monitor entrar no modo de economia de energia.

INPUT SENSING AUTO ON AUTO OFF 1280 1024 /60 Hz x

1 Prima o botão MENU.

Surge no ecrã o menu principal.

2 Prima os botões ↓/↑ para seleccionar → (INPUT SENSING ON/OFF e prima o botão OK.

Surge no ecrã o menu INPUT SENSING.

3 Prima os botões ↓/↑ para seleccionar o modo pretendido e prima o botão OK.

- ON: Quando o terminal de entrada seleccionado não possui sinal de entrada ou quando o utilizador selecciona um terminal de entrada através do botão INPUT no monitor e o terminal não possui sinal de entrada, surge a mensagem no ecrã (página 21) e o monitor verifica automaticamente o sinal de entrada para outra entrada para alterar a entrada.

Quando a entrada é alterada, o terminal de entrada seleccionado é visualizado no canto superior esquerdo do ecrã.

Quando não existe sinal de entrada, o monitor entra automaticamente no modo de economia de energia.

- OFF: A entrada não é mudada automaticamente. Prima o botão INPUT para mudar a entrada.

Menu LANGUAGE

LANGUAGE ■ ENGLISH FRANÇAIS DEUTSCH ESPAÑOL ITALIANO 1280 x 1024 / 60 Hz OK EXIT MENU

1 Prima o botão MENU.

Surge no ecrã o menu principal.

2 Prima os botões ↓/↑ para seleccionar (LANGUAGE) e prima o botão OK.

Surge no ecrã o menu LANGUAGE.

3 Prima os botões ↓/↑ para seleccionar um idioma e prima o botão OK.

- English: Inglês

• Français: Francês

- Deutsch: Alemão

- Español: Espanhol

• Nederlands: Holandês

• Svenska: Succo

Menu →← RESET (repor na predefinição)

OK CANCEL 1280x1024/60Hz

1 Prima o botão MENU.

Surge no ecrã o menu principal.

2 Prima os botões ↓/↑ para seleccionar →← (RESET) e prima o botão OK.

Surge no ccrã o menu RESET.

3 Prima os botões ↓/↑ para seleccionar o modo pretendido e prima o botão OK.

- OK: Para repor todos os dados de regulação para as predefinições. De referir que a definição “LANGUAGE” não é reposta através deste método.

- CANCEL (CANCELAR): Para cancelar a reposição e regressar ao ecrã do menu.

Menu MENU LOCK

Bloqueie o controlo dos botões para impedir regulações acidentais ou reposição.

MENU LOCK ON OFF 1280 x 1024 / 60 Hz EXIT MENU

1 Prima o botão MENU.

Surge no ecrã o menu principal.

2 Prima os botões ↓/↑ para seleccionar Oπ (MENU LOCK) e prima o botão OK.

Surge no ecrã o menu MENU LOCK.

3 Prima os botões ↓/↑ para seleccionar "On" ou "Off".

- ON: Apenas funcionam o interruptor ⏻ (de alimentação) e o botão INPUT. Se tentar qualquer outra operação, surge no cerra o ícone 📄

- OFF: Defina “MENU LOCK” para desligado. Se “MENU LOCK” tiver sido definido para “ON,” quando prime o botão MENU é seleccionado automaticamente “MENU LOCK”.

S O

Utilizando os altifalantes do monitor ou auscultadores, pode ouvir som proveniente do computador ou de outro equipamento de áudio ligado às tomadas de entrada de áudio do monitor.

O utilizador pode controlar o volume utilizando um menu "Volume" separado do menu principal.

1 Prima os botões ↓/↑ quando não surgir qualquer menu no ecrã.

2 Prima os botões ↓/↑ para controlar o volume.

O menu desaparece automaticamente após cerca de 5 segundos.

Notas

• Não é possível regular o volume quando o menu principal está a ser visualizado no ecrã.
• Quando o monitor está no modo de economia de energia, não é emitido qualquer som dos altifalantes ou dos auscultadores.

Função de economia de energia

Este monitor cumpre as directrizes de economia de energia definidas pela VESA, ENERGY STAR (apenas para SDM-HX75) e NUTEK. Se o monitor estiver ligado a um computador ou placa gráfica de vídeo que seja compatível com DPMS (Norma de gestão de energia de ecrã) para entrada analógica/DMPM (Gestão de energia de monitores digitais DVI) para entrada digital, o monitor irá reduzir automaticamente o consumo de energia conforme mostrado abaixo.

SDM-HX75

Modo de energia	Consumo de energia Indicador ⏻ (de alimentação)
funcionamento normal	50 W (máx.) verde
não activo* (em espera)**	1 W (máx.) âmbar
➊ (desligado) 1 W (máx.) apagado

SDM-HX95

Modo de energia	Consumo de energia Indicador ⏻ (de alimentação)
funcionamento normal	60 W (máx.) verde
não activo* (em espera)**	1 W (máx.) âmbar
➊ (desligado)	1 W (máx.) apagado

* Quando o computador entra no modo “não activo”, o sinal de entrada é cortado e surge no ecrã “NO INPUT SIGNAL”. Após 5 segundos, o monitor entra no modo de economia de energia.

** "Em espera" é um modo de economia de energia definido pela Environmental Protection Agency.

Definir o MODO (PICTURE/AUDIO)

(modo

Se premir repetidamente o botão do lado direito do monitor, pode seleccionar o MODO de GAME → MOVIE → PC → AUTO.

Quando o utilizador selecciona “AUTO,” o monitor regula automaticamente o brilho do ecrã de acordo com o brilho ambiente (função de regulação automática do brilho). Para mais informações, consulte “Função de regulação automática do brilho (sensor de luz)”.

Prima repetidamente o botão

A predefinição do MODO é “MOVIE”. Quando o utilizador prime uma vez o botão visualizado “MOVIE” (a predefinição) e quando volta a premir, é visualizado “PC”.

Sempre que prime o botão modo muda da seguinte forma.

Cada modo surge no ecrã e o MODO é mudado. O menu desaparece automaticamente após cerca de 5 segundos.

Função de regulação automática do brilho (sensor de luz)

Este monitor vem equipado com uma função para regular automaticamente o brilho do ecrã de acordo com o brilho ambiente. O brilho do ecrã é definido para o nível mais adequado definindo o modo 📄ra AUTO com o botão 📋 do lado direito do monitor, ou no menu PICTURE/AUDIO. A predefinição do brilho do ecrã é definido para MOVIE (FILME). Igualmente, quando define o modo 📄ra AUTO com o botão 📋 do lado direito do monitor, a barra de regulação também é visualizada. O utilizador pode regular a barra com os botões ↓/↑. O brilho do ecrã muda de acordo com o nível que definir.

Função de regulação automática da qualidade da imagem (apenas sinal RGB analógico)

Quando o monitor recebe um sinal de entrada, este regula automaticamente a posição e a nitidez da imagem (fase/intensidade), garantindo que surge uma imagem nítida no ecrã.

O modo de predefinição de fábrica

Quando o monitor recebe um sinal de entrada, estabelece automaticamente a correspondência entre o sinal e um dos modos predefinidos de fábrica na memória do monitor para proporcionar uma imagem de alta qualidade no centro do ecrã. Se o sinal de entrada corresponder ao modo predefinido de fábrica, a imagem aparece automaticamente no ecrã com as regulações predefinidas adequadas.

Se os sinais de entrada não corresponderem a um dos modos predefinidos de fábrica

Quando o monitor recebe um sinal de entrada que não corresponde a um dos modos predefinidos de fábrica, a função de regulação automática da qualidade da imagem deste monitor é activada para garantir que surge sempre no ecrã uma imagem nítida (dentro das gamas de frequência do monitor):

Frequência horizontal: 28–80 kHz

Frequência vertical: 48–75 Hz

Consequentemente, na primeira vez que o monitor recebe sinais de entrada que não correspondem a um dos modos predefinidos de fábrica, o monitor pode demorar mais tempo do que o normal a visualizar a imagem no ecrã. Estes dados de regulação são armazenados automaticamente na memória para que, da próxima vez, o monitor funcione da mesma forma que quando o monitor recebe os sinais que correspondem a um dos modos predefinidos de fábrica.

Se o utilizador regular manualmente a fase, intensidade e posição da imagem

Para alguns sinais de entrada, a função de regulação automática da qualidade da imagem deste monitor pode não regular totalmente a posição da imagem, a fase e a intensidade. Neste caso, o utilizador pode definir estas regulações manualmente (página 16). Se definir estas regulações manualmente, estas ficam armazenadas na memória como modos de utilizador e são acedidas automaticamente sempre que o monitor recebe os mesmos sinais de entrada.

Resolução de problemas

Antes de contactar a assistência técnica, consulte esta secção.

Mensagens no ecrã

Se existir algum problema com o sinal de entrada, surge no ecrã uma das seguintes mensagens. Para resolver o problema, consulte “Sintomas e soluções dos problemas” na página 22.

Se surgir "OUT OF RANGE" no ecrã

Isso indica que o sinal de entrada não é suportado pelas especificações do monitor. Verifique os seguintes itens. Para mais informações sobre as mensagens no ecrã, consulte “Sintomas e soluções dos problemas” na página 22.

Se for visualizado "xxx.x kHz / xxx Hz"

Isso indica que a frequência horizontal ou vertical não é suportada pelas especificações do monitor. Os valores indicam as frequências horizontais e verticais do sinal de entrada actual.

OUT OF RANGE INPUT#:XXXXX XXX . XKHz / XXXHz

Se for visualizado "RESOLUTION > 1280 × 1024"

Isso indica que a resolução não é suportada pelas especificações do monitor (1280 × 1024 ou inferior).

OUT OF RANGE INPUT#:XXXXX RESOLUTION > 1280X1024

Se surgir "NO INPUT SIGNAL" no ecrã

Isso indica que não é recebido qualquer sinal através do conector seleccionado actualmente.

Quando INPUT SENSING ON/OFF (página 17) está definido para ON, o monitor encontra outro sinal de entrada e muda automaticamente a entrada.

INFORMATION NO INPUT SIGNAL INPUT#:XXXXX GO TO POWER SAVE

"GO TO POWER SAVE"

O monitor entra no modo de economia de energia cerca de 5 segundos depois de a mensagem ser visualizada.

Se surgir "CABLE DISCONNECTED" no ecrã

Isso indica que o cabo do sinal de vídeo foi desligado do conector seleccionado actualmente.

Quando INPUT SENSING ON/OFF (página 17) está definido para ON, o monitor encontra outro sinal de entrada e muda automaticamente a entrada.

Sintomas e soluções dos problemas

Se ocorrer um problema como resultado de um computador ou outro equipamento ligado, consulte o manual de instruções do computador/equipamento ligado.

Sintoma Verifique estes itens
Sem imagem
Se o indicador ⏻ (de alimentação)não estiver aceso, ou se o indicador ⏻ (de alimentação) não se acender quando o interruptor ⏻ (de alimentação) for premido,	• Verifique se o cabo de alimentação esta ligado correctamente.
Se surgir “CABLE DISCONNECTED” no ecrã,	• Verifique se o cabo do sinal de vídeo está ligado correctamente e se todas as fichas estão bem encaixadas nas respectivas tomadas (página 7).• Verifique se os pinos do conector de entrada de vídeo não estão dobrados ou afundados.• Verifique se a definição de selecção de entrada está correcta (página 11).• Está ligado um cabo do sinal de vídeo não fornecido. Se ligar um cabo do sinal de vídeo não fornecido, pode surgir no ecrã “CABLE DISCONNECTED”. Isso não é uma avaria.
Se “NO INPUT SIGNAL” surgir no ecrã ou se o indicador ⏻ (de alimentação) estiver âmbar,	• Verifique se o cabo do sinal de vídeo está ligado correctamente e se todas as fichas estão bem encaixadas nas respectivas tomadas (página 7).• Verifique se os pinos do conector de entrada de vídeo não estão dobrados ou afundados.• Verifique se a definição de selecção de entrada está correcta (página 11).■Problema provocado por um computador ou outro equipamento ligado e não provocado pelo monitor• O computador encontra-se no modo de economia de energia. Tente premir uma tecla do teclado ou movimentar o rato.• Verifique se a placa gráfica está instalada correctamente.• Verifique se a alimentação do computador está ligada.
Se surgir “OUT OF RANGE” no ecrã (página 21),	■Problema provocado por um computador ou outro equipamento ligado e não provocado pelo monitor• Verifique se a gama de frequências de vídeo está dentro da que está especificada para o monitor. Se substituiu um monitor antigo por este monitor, volte a ligar o monitor antigo e regule a placa gráfica do computador dentro das seguintes gamas:Frequência horizontal: 28–80 kHz (RGB analógico), 28–64 kHz (RGB digital)Frequência vertical: 48–75 Hz (RGB analógico), 60 Hz (RGB digital)Resolução: 1280 × 1024 ou inferior
Se estiver a utilizar o Windows,	• Se substituiu um monitor antigo por este monitor, volte a ligar o monitor antigo e faça o seguinte. Seleccione “SONY” a partir da lista de “Fabricantes” e seleccione “SDM-HX75 ou SDM-HX95” a partir da lista “Modelos” no ecrã de selecção de dispositivos do Windows. Se não aparecer “SDM-HX75 ou SDM-HX95” na lista “Modelos”, tente “Plug & Play.”
Se estiver a utilizar um sistema Macintosh,	• Na ligação a um computador Macintosh, utilize um adaptador (não fornecido), se necessário. Ligue o adaptador ao computador antes de ligar o cabo do sinal de vídeo.
A imagem cintila, ressalta, oscila ou está desordenada.	• Regule a intensidade e a fase (apenas sinal RGB analógico) (página 16).• Tente ligar o monitor a uma tomada de CA diferente, de preferência num circuito diferente.■Problema provocado por um computador ou outro equipamento ligado e não provocado pelo monitor• Verifique o manual da placa gráfica para obter a definição correcta do monitor.• Verifique se o modo gráfico (VESA, Macintosh 19" a cores, etc.) e a frequência do sinal de entrada são suportados por este monitor. Mesmo que a frequência esteja dentro da gama adequada, algumas placas gráficas podem ter um impulso de sincronia que é demasiado estreito para que o monitor efectue uma sincronia correcta.• Este monitor não processa sinais entrelaçados. Defina para sinais progressivos.• Regule a taxa de actualização do computador (frequência vertical) para obter a melhor imagem possível (são recomendados 60 Hz).
A imagem está indistinta. • Regule o contraste e o brilho (página 13, 14).• Regule a nitidez (página 15).• Regule a intensidade e a fase (apenas sinal RGB analógico) (página 16).■Problema provocado por um computador ou outro equipamento ligado e não provocado pelo monitor• Defina a resolução para 1280 × 1024 no computador.
A imagem apresenta sombras.	• Elimine a utilização de extensões de cabo de vídeo e/ou caixas de comutação de vídeo.• Verifique se todas as fichas estão bem encaixadas nas respectivas tomadas.
A imagem não está centrada ou dimensionada de forma correcta (apenas sinal RGB analógico).	• Regule a intensidade e a fase (página 16).• Regule a posição da imagem (página 17). De referir que alguns modos de vídeo não enchem o ecrã até às margens.
A imagem está demasiado pequena.	■Problema provocado por um computador ou outro equipamento ligado e não provocado pelo monitor• Defina a resolução para 1280 × 1024 no computador.
A imagem está escura. • Regule a contraluz (página 13).• Regule o brilho (página 14).• Regule a gama no menu GAMMA (página 14).• Demora alguns minutos até que o ecrã fique claro depois de ligar o monitor.• Quando o modo 📄ver definido para AUTO (AUTOMÁTICO), o brilho do ecrã pode ficar reduzido com pouca luz ambiente (página 13, 20).
É visível um padrão ondulado ou elípitico (moiré).	• Regule a intensidade e a fase (apenas sinal RGB analógico) (página 16).
A cor não é uniforme.	• Regule a intensidade e a fase (apenas sinal RGB analógico) (página 16).
O branco não parece branco. • Regule a temperatura da cor (página 14).
Os botões do monitor não funcionam (Surge no ecrã ⭕n	• Se “MENU LOCK” estiver definido para “ON,” defina-o para “OFF” (página 18).
A resolução visualizada no ecrã do menu está incorrecta.	• Consoante a definição da placa gráfica, a resolução visualizada no ecrã do menu pode não coincidir com a que está definida no computador.

Visualizar as informações do monitor

Enquanto o monitor está a receber um sinal de vídeo, prima e segure o botão MENU durante mais de 5 segundos até surgir a caixa de informações.

Volte a premir o botão MENU para fazer desaparecer a caixa.

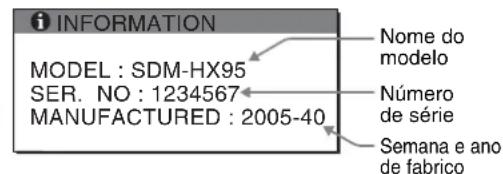

Exemplo

i INFORMATION MODEL : SDM-HX95 SER. NO : 1234567 MANUFACTURED : 2005-40 Nome do modelo Número de série Semana e ano de fabrico

Se algum problema persistir, contacte o revendedor autorizado

Sony mais próximo e indique as seguintes informações:

• Nome do modelo: SDM-HX75 ou SDM-HX95
• Número de série
• Descrição detalhada do problema
• Data de aquisição
• Nome e especificações do seu computador e placa gráfica
• Tipo de sinais de entrada (RGB analógico/RGB digital)

Especificações

Painel LCD Tipo de painel:

Frequência de funcionamento de RGB*

Horizontal:

28–80 kHz (RGB analógico)

28–64 kHz (RGB digital)

Vertical:

48–75 Hz (RGB analógico)

60 Hz (RGB digital)

Resolução Horizontal: Máx. 1280 pontos

Vertical: Máx.1024 linhas

Níveis de sinal de entrada Sinal de vídeo RGB analógico:

0,7 Vp-p, 75 Ω, positivo

Sinal SYNC:

Nível TTL, 2,2 kΩ,

TMDS (Ligação simples)

Entrada de áudio Mini-ficha estéreo, 0,5 Vrms

Saída de altifalantes 3 W × 2

Requisitos de alimentação SDM-HX75

Dimensões (largura/altura/profundidade)

Ecrã (levantado):

SDM-HX75

Aproximadamente 414 × 418,5 ×

232 mm

(16^3/8× 16^1/2× 9^1/4 polegadas)

SDM-HX95

Aproximadamente 466,5 × 468 ×

265 mm

(18^3/8× 18^1/2× 10^1/2 polegadas)

Peso SDM-HX75

Cerca de 6,5 kg (14 lb 5 oz)

SDM-HX95

Cerca de 8,5 kg (18 lb 12 oz)

Plug & Play DDC2B

Acessórios Consulte a página 7.

* Estado recomendado de sincronização horizontal e vertical

- A capacidade de largura de sincronia horizontal deve ser superior a 4,8% da sincronia horizontal total ou 0,8 μseg., o que for maior.

- A largura de varrimento horizontal deve ser superior a 2,5 seg.

- A largura de varrimento vertical deve ser superior a 450 µseg.

A concepção e as especificações estão sujeitas a alterações sem aviso prévio.

TFT LCD Color Computer Display

SDM-HX75

SDM-HX95

Owner's Record
