INSTRUKCJA OBSŁUGI SDMHX75 SONY

Środki ostrożności 4

Identyfikacja części i elementów 6

Konfiguracja ....8

Konfiguracja 1: Podłączanie kabli sygnału wideo .....8

Konfiguracja 2: Podłączanie przewodu audio .....9

Konfiguracja 3: Podłączanie przewodu zasilania ..... 9

Konfiguracja 4: Zbieranie przewodów i kabli ..... 10

Konfiguracja 5: Włączanie monitora i komputera ..... 10

Konfiguracja 6: Regulacja ustawienia i nachylenia ..... 11

Wybieranie sygnału wejścia (Przycisk INPUT) ..... 12

Regulacja ustawień monitora .....13

Nawigacja 13

Menu PICTURE/AUDIO 14

Menu MODE 14

Menu PICTURE 14

Regulacja podświetlenia obrazu (BACKLIGHT) 14

Regulacja kontrastu (CONTRAST ①) ..... 14

Regulacja jasności obrazu (BRIGHTNESS) ..... 15

Regulacja odcieni barw (GAMMA) 15

Regulacja temperatury barwowej (COLOR 📋. . . . . . . . . 15

Regulacja ostrości (SHARPNESS 1) ..... 16

Menu AUDIO 16

Regulacja TONÓW WYSOKICH/TONÓW NISKICH/BALANSU

(TREBLE/BASS/BALANCE) 16

Regulacja dźwięku surround (SURROUND) ..... 16

Menu MODE RESET (przywracanie domyślnych ustawień trybów) →← .... 16

Menu SCREEN (tylko analogowy sygnał RGB) ..... 17

Menu MENU POSITION 18

Menu INPUT SENSING ON/OFF 18

Menu LANGUAGE 19

→← Menu RESET (przywracanie wartości domyślnych ustawień) ... 19

Menu MENU LOCK 19

Funkcje techniczne ....20

Regulacja głośności 20

Funkcja oszczędzania energii 20

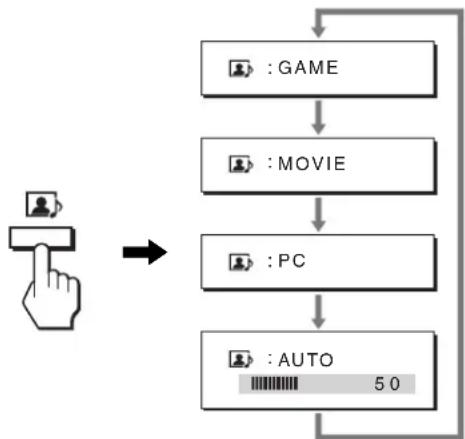

Ustawianie trybu (MODE) (PICTURE/AUDIO) (tryb) .....21

Funkcja automatycznej regulacji jasności (czujnik światła) ..... 21

Funkcja automatycznej regulacji jakości obrazu (tylko analogowy sygnał RGB) 21

Rozwiązywanie problemów .....22

Komunikaty ekranowe 22

Objawy i działania zaradcze 23

Specyfikacje .....25

Środki ostrożności

Ostrzeżenie dotyczące podłączania zasilania

- Należy korzystać z dołączonego kabla zasilania. W przypadku korzystania z innego kabla należy sprawdzić, czy nadaje się do podłączenia do lokalnej sieci energetycznej.

Przykładowe rodzaje wtyczek

od 200 do 240 V

Urządzenie należy instalować w pobliżu łatwo dostępnego gniazda sieciowego.

Umiejscowienie

Monitora nie należy umieszczać ani pozostawiać:

• w pobliżu źródeł ciepła, np. grzejników czy kanałów wentylacyjnych, jak również w miejscach wystawionych na bezpośrednie działanie promieni słonecznych. Narażenie urządzenia na działanie skrajnych temperatur, np. w samochodzie zaparkowanym w nasłonecznionym miejscu lub w pobliżu instalacji grzewczej, może powodować odkształcenia obudowy lub wadliwe działanie monitora.
• w miejscach narażonych na wibracje lub wstrząsy mechaniczne;
• w pobliżu urządzeń wytwarzających silne pole magnetyczne, np. odbiorników telewizyjnych czy innych urządzeń wykorzystywanych w gospodarstwie domowym;
• w miejscach, gdzie występuje duża ilość kurzu, zanieczyszczeń lub piasku, np. w pobliżu otwartego okna lub wyjścia z pomieszczenia na zewnątrz. W przypadku krótkotrwałego użytkowania monitora na zewnątrz należy podjąć stosowne środki ostrożności dla przeciwdziałania gromadzeniu się kurzu i zanieczyszczeń. W przeciwnym wypadku, może dojść do nieodwracalnego uszkodzenia monitora.

Użytkowanie monitora z ekranem LCD

• Nie narażać ekranu LCD na bezpośrednie działanie promieni słonecznych, ponieważ może on ulec uszkodzeniu. Zwrócić uwagę na właściwe umieszczenie monitora przy oknie.

• Nie wywierać nacisku ani nie rysować ekranu LCD. Na ekranie LCD nie należy umieszcać ciężkich przedmiotów. Może to spowodować utratę jednolitości ekranu lub wadliwe działanie panelu LCD.

• W przypadku użytkowania monitora w niskiej temperaturze, na ekranie może pojawić się obraz szczątkowy. Nie świadczy to jednak o nieprawidłowym działaniu. Po podniesieniu się temperatury ekran powraca do normalnego działania.

• Jeżeli przez dłuższy czas wyświetlany jest zatrzymany obraz, na ekranie może pojawić się obraz szczątkowy. Obraz szczątkowy z czasem zniknie.
• Panel LCD nagrzewa się w trakcie pracy. Nie świadczy to jednak o nieprawidłowym działaniu.

O wbudowanych głośnikach stereofonicznych

Magnetyczne nośniki do nagrywania, kasety i dyskietki należy przechowywać z daleka od otworu w głośniku, ponieważ głośniki wytwarzają pole magnetyczne. Może ono spowodować uszkodzenie danych przechowywanych na kasetach i dyskietkach.

Uwagi dotyczące monitorów LCD (ciekłokrystalicznych)

Przy produkcji monitorów LCD wykorzystywana jest najnowsza technologia. Mimo to, na ekranie mogą pojawiać się ciemne lub jasne punkty światła (czerwone, niebieskie lub zielone), nieregularne kolorowe pasy lub jasność. Nie świadczy to jednak o nieprawidłowym działaniu.

(Punkty aktywne: powyżej 99,99%)

Konserwacja

• Przed przystąpieniem do czyszczenia monitora należy upewnić się, że przewód zasilania jest wyjęty z gniazda sieciowego.
• Ekran LCD czyścić miękką szmatką. W przypadku stosowania płynu do mycia szkła, nie używać środka antystatycznego lub podobnego, gdyż może to spowodować zarysowanie powierzchni ochronnej ekranu.
• Obudowę, panel oraz przyciski regulacji należy czyścić miękką szmatką, zwilżoną łagodnym detergentem. Nie używać materiałów ściernych, środków szorujących ani rozpuszczalników, takich jak alkohol lub benzyna.
• Powierzchni ekranu nie należy pocierać, dotykać ani stukać w nią ostrymi przedmiotami, takimi jak długopisy czy śrubokręty. Może to spowodować zarysowanie kineskopu.
• W przypadku długotrwałego kontaktu z gumą lub materiałami winylowymi oraz wystawienia monitora na działanie rozpuszczalników lotnych, np. środków owadobójczych, może dojść do pogorszenia jakości lub degradacji powłoki ochronnej ekranu LCD.

Transport

• Odłącz wszystkie kable od monitora i chwyć mocno monitor LCD uważając, by nie zarysować ekranu podczas transportu. Upuszczenie monitora grozi uszkodzeniem ciała lub urządzenia.
• Przy transporcie monitora do serwisu lub do dalszej wysyłki, korzystać z oryginalnego opakowania.

Składowanie zużytego monitora

- Nie należy składować monitora razem z ogólnymi odpadkami pochodzącymi z gospodarstwa domowego.

• Kineskop fluorescecyjny monitora zawiera rteć. Składowanie monitora musi odbywać się zgodnie z zaleceniami miejscowych władz sanitarnych.
• Urządzenie powinno być zasilane z wykorzystaniem układów zabezpieczających przewidzianych w instalacji budynku, przy czym wartość znamionowa bezpiecznika w przewodzie fazowym nie może przekraczać 10 A.
• Ponieważ urządzenie nie posiada wyłącznika sieciowego, rozłączającego oba przewody sieciowe, dla skutecznego odłączenia monitora od sieci należy koniecznie wyjąć wtyczkę kabla zasilającego z gniazdka ściennego.
• Urządzenia współpracujące z monitorem, a wymagające zasilania sieciowego muszą być zasilane z tej samej instalacji elektrycznej.
• Gniazdo zasilające powinno być zainstalowane zgodnie z poniższym rysunkiem.

Widok gniazda sieciowego (od strony wtyczki)

Identyfikacja części i elementów

Dodatkowe informacje można uzyskać na stronach podanych w nawiasach.

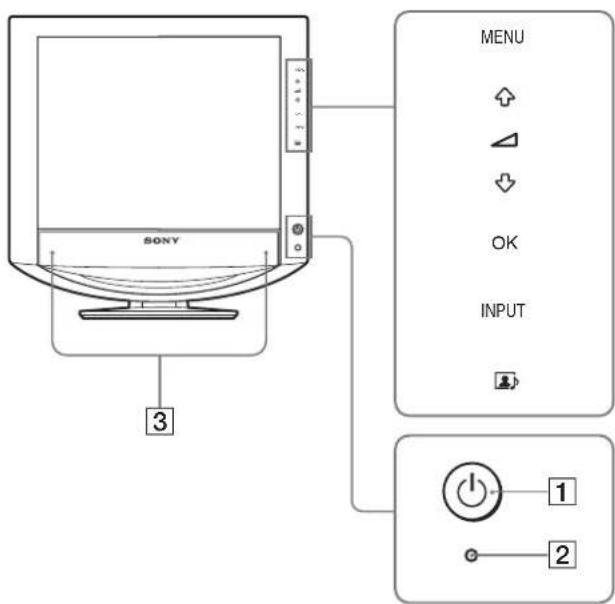

Przód monitora LCD

SONY MENU OK INPUT 3 1 2

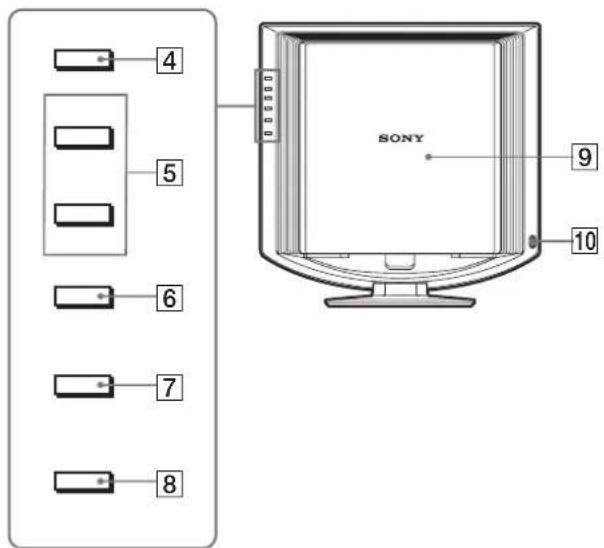

Widok z boku monitora LCD

4 5 6 7 8 SONY 9 10

1 ⏻ Przycisk zasilania ⏻ i wskaźnik zasilania (strony 10, 20)

Aby włączyć lub wyłączyć monitor, naciśnij przycisk zasilania ⏻.

Gdy monitor jest włączony, wskaźnik zasilania świeci się na zielono, a gdy monitor znajduje się w trybie oszczędzania energii, wskaźnik świeci się na pomarańczowo.

2 Czujnik światła (strona 21)

Czujnik ten mierzy poziom jasności otoczenia. Nie należy zakrywać go papierami itp.

3 Głośniki stereofoniczne (strona 20)

Głośniki te emitują sygnał audio jako dźwięk.

4 Przycisk MENU (strona 13)

Przycisk ten umożliwia włączanie i wyłączanie ekranu menu.

5 Przyciski ↑/↓ i △ (regulacja głośności) (strony 13, 20)

Przyciski te umożliwiają wybór pozycji z menu i dokonanie regulacji, jak również wyświetlenie menu „Głośność” w celu regulacji głośności.

6 Przycisk OK (strona 13)

Przycisk ten uruchamia wybraną pozycję menu i regulacje dokonane przy pomocy przycisków ↑/↓ (5).

7 Przycisk INPUT (strona 12)

Przycisk ten umożliwia przełączanie sygnału wejścia wideo pomiędzy INPUT1, INPUT2 i INPUT3, w przypadku gdy do monitora podłączone są dwa komputery.

8 Przycisk (strona 21)

Przycisk ten zmienia tryb (MODE) (PICTURE/AUDIO).

9 Tylna pokrywa (strona 8)

Przesuń do góry tę pokrywę przy podłączaniu kabli lub przewodów.

10 Gniazdo słuchawkowe (strona 20)

Przez to gniazdo sygnały audio przekazywane są do słuchawek.

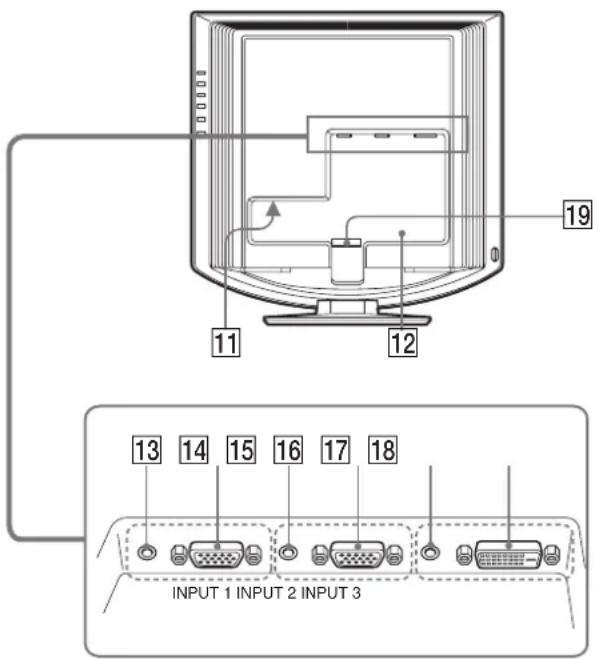

Tyt monitora LCD

19 11 12 13 14 15 16 17 18 INPUT 1 INPUT 2 INPUT 3

11 Złącze AC IN (strona 9)

Przy pomocy tego złącza podłączany jest przewód zasilania (w zestawie).

12 Otwór blokady bezpieczeństwa

Otwór blokady bezpieczeństwa powinien być używany wraz z systemem bezpieczeństwa Micro Saver System firmy Kensington.

Micro Saver Security System jest znakiem zastrzeżonym firmy Kensington.

13 Gniazdo wejścia sygnału audio dla INPUT1 (strona 9)

Do gniazda tego doprowadzane są sygnały audio z komputera podłączonego do gniazda wyjścia sygnału audio lub z innego urządzenia audio podłączonego do INPUT1.

14 Złącze wejściowe HD15 (analogowy RGB) dla INPUT1 (strona 8)

Przez złącze to doprowadzane są analogowe sygnały wideo RGB (0,7 Vp-p, dodatnie) i sygnały synchronizacji.

15 Gniazdo wejścia sygnału audio dla INPUT2 (strona 9)

Do gniazda tego doprowadzane są sygnały audio z komputera podłączonego do gniazda wyjścia sygnału audio lub z innego urządzenia audio podłączonego do INPUT2.

16 Złącze wejściowe HD15 (analogowy RGB) dla INPUT2 (strona 8)

Przez złącze to doprowadzane są analogowe sygnały wideo RGB (0,7 Vp-p, dodatnie) i sygnały synchronizacji.

17 Gniazdo wejścia sygnału audio dla INPUT3 (strona 9)

Do gniazda tego doprowadzane są sygnały audio z komputera podłączonego do gniazda wyjścia sygnału audio lub z innego urządzenia audio podłączonego do INPUT3.

18 Złącze wejściowe DVI-D (cyfrowy RGB) dla INPUT3 (strona 8)

Przez złącze to doprowadzane są cyfrowe sygnały wideo RGB zgodnie ze standardem DVI wersja 1.0.

19 Uchwyt do przewodów (strona 10)

Element ten zabezpiecza kable i przewody podłączone do monitora.

Konfiguracja

Przed rozpoczęciem użytkowania monitora należy upewnić się, że w kartonie znajdują się następujące elementy:

• Monitor LCD
• Przewód zasilania
• Kabel sygnału wideo HD15-HD15 (analogowy RGB)
  • Kabel sygnału wideo DVI-D (cyfrowy RGB)
• Przewód audio (miniwtyczka stereo)
• Dysk CD-ROM (oprogramowanie narzędziowe dla systemów Windows i Macintosh, instrukcja obsługi itd.)
• Karta gwarancyjna
  • Szybkie wprowadzenie

Konfiguracja 1: Podłączanie kabli sygnału wideo

• Przed podłączeniem wyłącz monitor i komputer.
• Przy podłączaniu komputera do złącza wejściowego HD15 monitora (analogowy RGB), zajrzyj do „Podłączanie komputera wyposażonego w złącze wyjściowe HD15 (analogowy RGB).”

Uwaga

Nie dotykaj wtyków złącza kabla sygnału wideo, gdyż mogą ulec wygięciu.

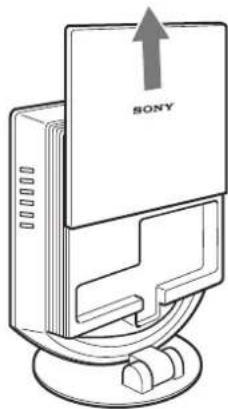

Przesuń do góry tylną pokrywę.

SONY

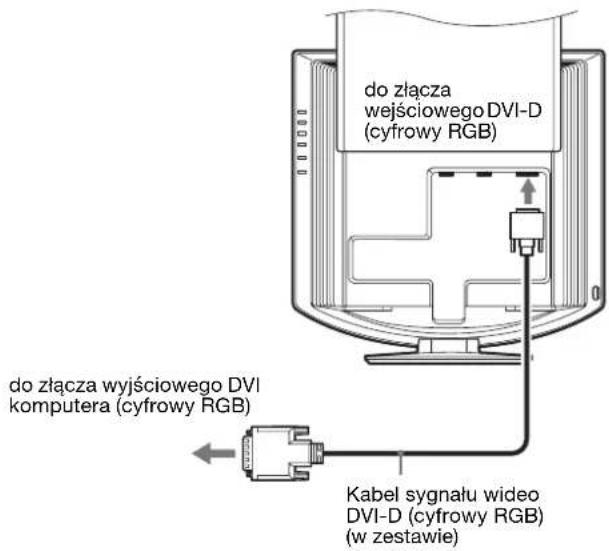

Podłączanie komputera wyposażonego w złącze wyjściowe DVI (cyfrowy RGB)

Korzystając z dołączonego kabla sygnału wideo DVI-D (cyfrowy RGB), podłącz komputer do złącza wejściowego DVI-D monitora (cyfrowy RGB) dla INPUT3.

do złącza wejściowego DVI-D (cyfrowy RGB) do złącza wyjściowego DVI komputera (cyfrowy RGB) Kabel sygnału wideo DVI-D (cyfrowy RGB) (w zestawie)

Podłączanie komputera wyposażonego w złącze wyjściowe HD15 (analogowy RGB)

Korzystając z dołączonego kabla sygnału widco HD15-HD15 (analogowy RGB), podłącz komputer do złącza wejściowego HD 15 monitora (analogowy RGB) dla INPUT1 lub INPUT2.

Podłącz komputer w sposób pokazany na poniższych ilustracjach.

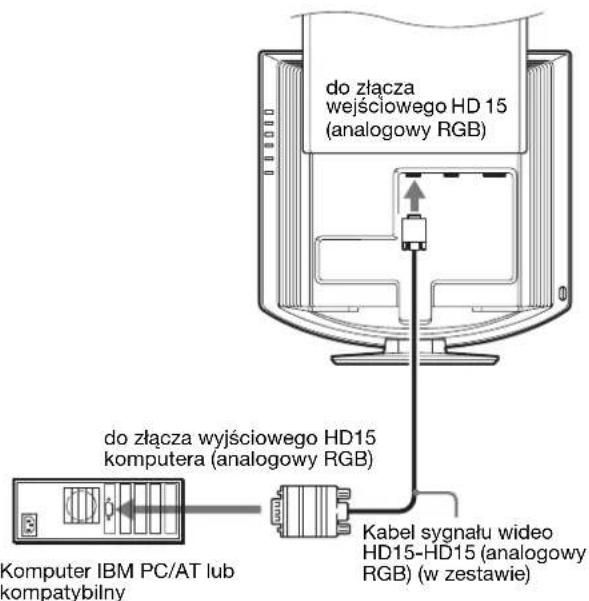

■ Podłączanie do komputera IBM PC/AT lub kompatybilnego

do złącza wejściowego HD 15 (analogowy RGB) do złącza wyjściowego HD15 komputera (analogowy RGB) Komputer IBM PC/AT lub kompatybilny Kabel sygnału wideo HD15-HD15 (analogowy RGB) (w zestawie)

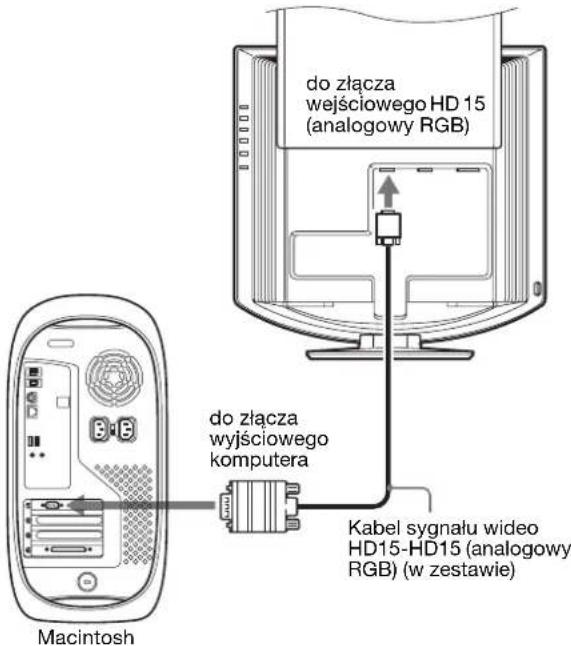

■ Podłączanie do komputera Macintosh

do złącza wejściowego HD 15 (analogowy RGB) do złącza wyjściowego komputera Kabel sygnału wideo HD15-HD15 (analogowy RGB) (w zestawie) Macintosh

Przy podłączaniu komputera Macintosh, użyj, jeśli jest to konieczne, przejściówki (nie będącej elementem wyposażenia). Podłącz przejściówkę do komputera przed podłączeniem kabla sygnału wideo.

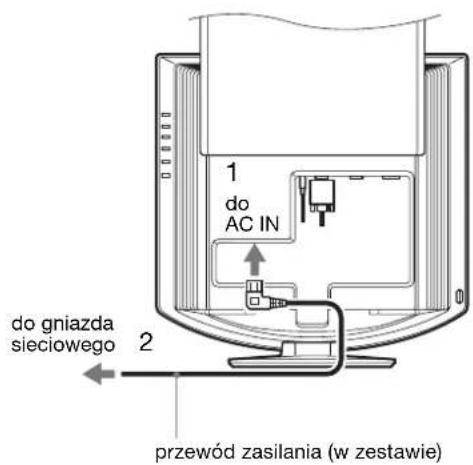

Konfiguracja 3: Podłączanie przewodu zasilania

1 Dokładnie podłącz dołączony do zestawu przewód zasilania do złącza AC IN monitora.

2 Drugi koniec przewodu podłącz dokładnie do gniazda sieciowego.

1 do AC IN do gniazda sieciowego 2 przewód zasilania (w zestawie)

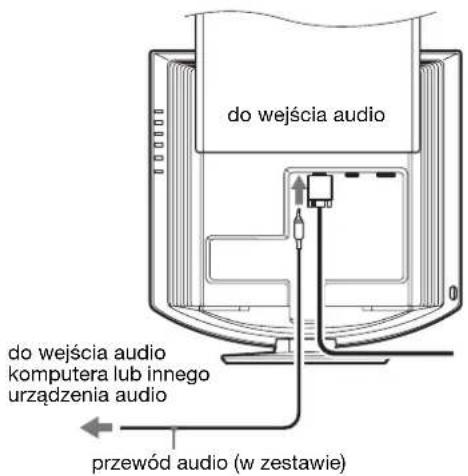

Konfiguracja 2: Podłączanie przewodu audio

Podłącz przewód audio dołączony do zestawu do odpowiedniego gniazda wejścia sygnału audio monitora.

Korzystając z głośników monitora lub słuchawek, możesz słuchać dźwięków odtwarzanych z komputera lub innego sprzętu audio podłączonego do gniazd wejścia monitora. Dodatkowe informacje na ten temat znajdują się w zob. „Regulacja głośności” na stronie 20.

do wejścia audio do wejścia audio komputera lub innego urządzenia audio przewód audio (w zestawie)

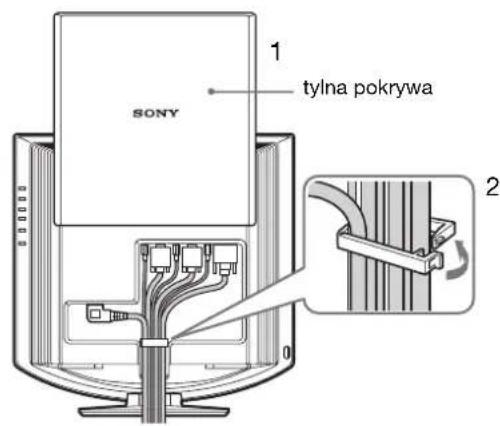

Konfiguracja 4:Zbieranie przewodów i kabli

1 Przesuń do góry tylną pokrywę.

2 Zabezpiecz kabel sygnału wideo, przewody audio i przewód zasilania uchwytem na obudowie.

3 Przesuń do dołu tylną pokrywę.

1 tylna pokrywa SONY 2

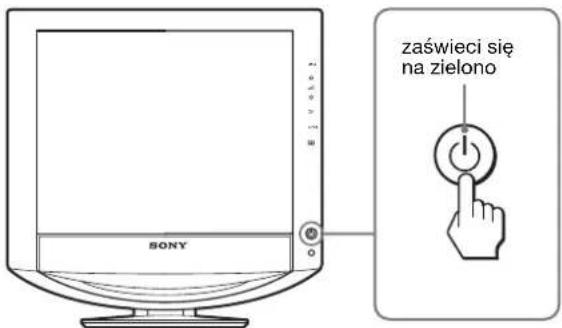

Konfiguracja 5: Włączanie monitora i komputera

1 Naciśnij przycisk zasilania ⏻ z przodu monitora. Wskaźnik zasilania ⏻ zaświeci się na zielono.

zaświeci się na zielono SONY

2 Włącz komputer.

3 Naciśnij przycisk INPUT, aby wybrać żądany sygnał wejścia.

Na ekranie zostanie wyświetlony obraz z wybranego wejścia. Dodatkowe informacje na ten temat znajdują się w zob. „Wybieranie sygnału wejścia (Przycisk INPUT)” na stronie 12.

Instalacja monitora jest zakończona. W razie potrzeby, wyreguluj obraz przy pomocy odpowiednich przycisków (strona 13).

Jeżeli na ekranie nie pojawia się żaden obraz

• Sprawdź, czy przewód zasilania i kabel sygnału wideo zostały prawidłowo podłączone do komputera.
• Jeśli na ekranie pojawia się komunikat „NO INPUT SIGNAL”:
• Komputer znajduje się w trybie oszczędzania energii. Naciśnij dowolny klawisz na klawiaturze lub poruszaj myszką.
  – Sprawdź, czy ustawienie sygnału wejścia jest właściwe, naciskając przycisk INPUT (strona 12).
• Jeśli na ekranie pojawia się komunikat „CABLE DISCONNECTED”:
  – Sprawdź, czy kabel sygnału wideo jest prawidłowo podłączony.
  – Sprawdź, czy ustawienie sygnału wejścia jest właściwe, naciskając przycisk INPUT (strona 12).
• Jeżeli na ekranie pojawi się komunikat „OUT OF RANGE”, ponownie podłącz stary monitor. Następnie skonfiguruj kartę graficzną komputera zgodnie z poniższymi ustawieniami.

	Analogowy RGB Cyfrowy RGB
Częstotliwość pozioma	28-80 kHz 28-64 kHz
Częstotliwość pionowa	48-75 Hz 60 Hz
Rozdzielczość	1280 × 1024 lub mniejsza	1280 × 1024 lub mniejsza

Aby uzyskać więcej informacji na temat komunikatów ekranowych, zob. „Objawy i działania zaradcze” na stronie 23.

Monitor nie wymaga specjalnych sterowników

Monitor jest zgodny ze standardem „DDC” Plug & Play i wszystkiego jego parametry są wykrywane automatycznie. Nie zachodzi konieczność instalowania w komputerze dodatkowych sterowników.

Przy pierwszym włączeniu komputera po podłączeniu monitora, na ekranie może pojawić się Kreator instalacji. W takim przypadku, postępuj zgodnie z instrukcjami pojawiającymi się na ekranie. Automatycznie wybrany zostanie monitor Plug & Play, umożliwiając korzystanie z tego monitora.

Częstotliwość pionowa jest ustawiona na 60 Hz. Ponieważ migotanie nie jest szkodliwe dla monitora, można go używać przy takim ustawieniu. Ustawianie częstotliwości pionowej na określoną, wysoką wartość nie jest konieczne.

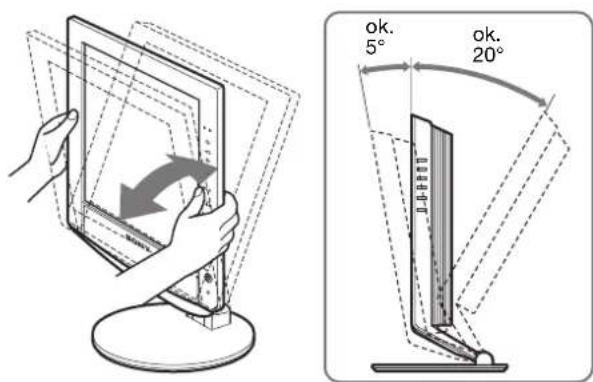

Konfiguracja 6:Regulacja ustawienia i nachylenia

Nachylenie monitora można regulować w zakresie kątów pokazanych poniżej.

Uchwyć dolną krawędź panelu LCD, a następnie wyreguluj kąty nachylenia ekranu.

ok. 45° ok. 45°

Wygoda użytkowania monitora

Dostosuj kąt nachylenia monitora do wysokości biurka i krzesła, oraz tak, aby światło nie odbijało się od ekranu.

Uwaga

Dostosowywanie kąta nachylenia monitora i jego wysokości przeprowadź powoli i starannie, uważając, aby nie uderzyć monitorem o biurko.

Wybieranie sygnału wejścia

(Przycisk INPUT)

Naciśnij przycisk INPUT.

Za każdym naciśnięciem tego przycisku, sygnał wejścia ulegnie zmianie.

Komunikat ekranowy (Pojawia się w lewym górnym rogu po upływie 5 sekund.)	Konfiguracja sygnału wejścia
INPUT1:HD15 Złącze wejściowe HD15(analogowy RGB) dla INPUT1
INPUT2 : HD15 Złącze wejściowe HD15(analogowy RGB) dla INPUT2
INPUT3 : DVI-D Złącze wejściowe DVI-D(cyfrowy RGB) dla INPUT3

Regulacja ustawień monitora

Przed dokonaniem regulacji

Podłącz monitor i komputer, a następnie włącz oba urządzenia.

W celu osiągnięcia najlepszych wyników, odczekaj co najmniej 30 minut przed dokonaniem ustawień.

Przy pomocy menu ekranowego można przeprowadzić wiele regulacji.

Nawigacja

1 Wyświetl menu główne.

Naciśnij przycisk MENU w celu wyświetlenia na ekranie menu głównego.

MENU P C T U R E / A U D I O I MOVIE 1 2 8 0 1 0 2 4 6 0 Hz x

2 Wybierz żądane menu.

Posługując się przyciskami ↓/↑ wybierz żądane menu. Naciśnij przycisk OK, aby przejść do pierwszej pozycji menu.

3 Wybierz pozycję, której ustawienia chcesz zmienić.

Posługując się przyciskami ↓/↑ wybierz pozycję, której ustawienia chcesz zmienić, a następnie naciśnij przycisk OK.

Jeśli jest jedną z pozycji menu.

Po wybraniu naciśnięciu przycisku OK, na ekranie zostanie wyświetlone poprzednie menu.

4 Dokonaj regulacji ustawień wybranej pozycji.

Posługując się przyciskami ↓/↑ wyreguluj ustawienia, a następnie naciśnij przycisk OK.

Po naciśnięciu przycisku OK zmienione ustawienia zostaną zachowane, a na ekranie zostanie wyświetlone poprzednie menu.

Naciśnij raz przycisk MENU, aby powrócić do normalnego obrazu. Menu zamknie się automatycznie, jeżeli przez ok. 45 sekund nie zostanie naciśnięty żaden przycisk.

■ Przywracanie ustawień domyślnych

Korzystając z menu RESET, możesz przywrócić domyślne wartości ustawień. Dodatkowe informacje na temat resetowania ustawień znajdują się w ⋯ (RESET) na strona 19.

Menu PICTURE/AUDIO

Korzystając z menu PICTURE/AUDIO możesz dokonać regulacji następujących pozycji.

• MODE (GAME/MOVIE/PC/AUTO)

• PICTURE

• AUDIO

• MODERRESET

P CTURE/AUDIO1 MOVIE 1280x1024/60Hz EX I T###

Menu MODE

Możesz wybrać odpowiednią jasność ekranu.

Dla każdego trybu można dokonać konfiguracji ustawień PICTURE/AUDIO.

Dodatkowo, możesz zmieniać ustawienie dla każdego wejścia (INPUT1/INPUT2/INPUT3).

1 Naciśnij przycisk MENU.

Na ekranie wyświetlone zostanie menu główne.

2 Posługując się przyciskami ↓/↑ wybierz (PICTURE/AUDIO) i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu PICTURE/AUDIO.

3 Posługując się przyciskami ↓/↑ wybierz MOVIE i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu MODE.

MODE GAME ■MOVIE PC AUTO 1280x1024 /60Hz

4 Posługując się przyciskami ↓/↑ wybierz żądany tryb i naciśnij przycisk OK.

Domyślnym ustawieniem jest MOVIE.

• G A M E : Jasny obraz.

• MOVIE: Wyraźny obraz o silnym kontraście.

• P C : Miękki obraz.

- A U T O : Monitor będzie automatycznie dostosowywał jasność ekranu do jasności otoczenia (funkcja automatycznej regulacji jasności).

Dodatkowe informacje na ten temat znajdują się w zob. „Funkcja automatycznej regulacji jasności (czujnik światła)” na stronie 21.

UWAGA

W trybie AUTO nie możesz dokonać regulacji podświetlenia.

Menu PICTURE

Korzystając z menu PICTURE możesz dokonać regulacji następujących pozycji.

- BACKLIGHT

- CONTRAST

• BRIGHTNESS

- Menu GAMMA

- Menu COLOR

- SHARPNESS

PICTURE MOVIE 100 70 50 1280 x 1024 / 60Hz EX I TMBU

Regulacja podświetlenia obrazu (BACKLIGHT)

Jeśli ekran jest zbyt jasny, dostosuj podświetlenie obrazu, co spowoduje zwiększenie wyrazistości obrazu.

1 Naciśnij przycisk MENU.

Na ekranie wyświetlone zostanie menu główne.

2 Posługując się przyciskami ↓/↑ wybierz (PICTURE/AUDIO) i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu PICTURE/AUDIO.

3 Posługując się przyciskami ↓/↑ wybierz (PICTURE) i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu PICTURE.

4 Postugując się przyciskami ↓/↑ wybierz „|:○| BACKLIGHT” i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu „BACKLIGHT”.

5 Posługując się przyciskami ↓/↑ ustaw poziom podświetlenia i naciśnij przycisk OK.

Regulacja kontrastu (CONTRAST Ⓞ)

Wyreguluj kontrast obrazu.

1 Naciśnij przycisk MENU.

Na ekranie wyświetlone zostanie menu główne.

2 Posługując się przyciskami ↓/↑ wybierz (PICTURE/AUDIO) i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu PICTURE/AUDIO.

3 Posługując się przyciskami ↓/↑ wybierz (PICTURE) i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu PICTURE.

4 Posługując się przyciskami ↓/↑ wybierz „○ CONTRAST” i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu „CONTRAST”.

5 Posługując się przyciskami ↓/↑ ustaw kontrast i naciśnij przycisk OK.

Regulacja jasności obrazu (BRIGHTNESS

Wyreguluj jasność obrazu (poziom czerni).

1 Naciśnij przycisk MENU.

Na ekranie wyświetlone zostanie menu główne.

2 Postugując się przyciskami ↓/↑ wybierz (PICTURE/AUDIO) i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu PICTURE/AUDIO.

3 Postługując się przyciskami ↓/↑ wybierz (PICTURE) i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu PICTURE.

4 Posługując się przyciskami ↓/↑ wybierz „BRIGHTNESS” i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu „BRIGHTNESS”.

5 Posługując się przyciskami ↓/↑ ustaw jasność i naciśnij przycisk OK.

Regulacja odcieni barw (GAMMA)

Istnieje możliwość skojarzenia odcieni barw obrazu na ekranie z pierwotnymi odcieniami obrazu.

GAMMA ■GAMMA 1 GAMMA 2 GAMMA 3 GAMMA 4 1 2 8 0 1 0 2 4 /6 0 Hz x OK EX I MENU

1 Naciśnij przycisk MENU.

Na ekranie wyświetlone zostanie menu główne.

2 Postługując się przyciskami ↓/↑ wybierz (PICTURE/AUDIO) i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu PICTURE/AUDIO.

3 Postługując się przyciskami ↓/↑ wybierz (PICTURE) i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu PICTURE.

4 Posługując się przyciskami ↓/↑ wybierz „γ (GAMMA)” i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu GAMMA.

5 Posługując się przyciskami ↓/↑ wybierz żądany tryb i naciśnij przycisk OK.

Regulacja temperatury barwowej (COLOR 📁)

Możliwa jest zmiana odcienia barwy w polu białym w stosunku do domyślnych ustawień temperatury barwowej. W razie potrzeby można też dokonać dokładnej regulacji temperatury barwowej.

COLOR ■9300K 6500K USER LADJUST 1280 1024 60Hz x

1 Naciśnij przycisk MENU.

Na ekranie wyświetlone zostanie menu główne.

2 Postługując się przyciskami ↓/↑ wybierz (PICTURE/AUDIO) i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu PICTURE/AUDIO.

3 Posługując się przyciskami ↓/↑ wybierz (PICTURE) i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu PICTURE.

4 Postługując się przyciskami ↓/↑ wybierz „(COLOR)” i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu COLOR.

5 Posługując się przyciskami ↑/↓ wybierz żądaną temperaturę barwową i naciśnij przycisk OK.

Biel zmieni odcień z niebieskiego na czerwony przy zmniejszaniu temperatury barwowej z 9300K do 6500K.

Dokładna regulacja temperatury barwowej

Temperaturę barwową można ustawić dla każdego trybu (GAME/MOVIE/PC/AUTO).

1 Naciśnij przycisk MENU.

Na ekranie wyświetlone zostanie menu główne.

2 Postługując się przyciskami ↓/↑ wybierz (PICTURE/AUDIO) i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu PICTURE/AUDIO.

3 Posługując się przyciskami ↓/↑ wybierz (PICTURE) i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu PICTURE.

4 Posługując się przyciskami ↓/↑ wybierz „(COLOR)” i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu COLOR.

5 Posługując się przyciskami ↓/↑ wybierz „ADJUST” i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu dokładnej regulacji temperatury barwowej.

USER ADJUSTMENT R 128 G 128 B 128 1 280 1024 60 Hz x OK EX I TIME

6 Posługując się przyciskami ↓/↑ wybierz R (red – czerwony) lub B (blue – niebieski) i naciśnij przycisk OK. Następnie za pomocą przycisków ↓/↑

wyreguluj temperaturę barwową i naciśnij przycisk OK.

Ponieważ regulacja temperatury barwowej dokonywana jest poprzez zmniejszanie lub zwiększanie poziomu składowej R i B w odniesieniu do składowej G (green – zielony), poziom składowej G jest stały.

7 Posługując się przyciskami ↓/↑ wybierz ↩ i naciśnij przycisk OK.

Nowe ustawienie barw zostanie zapisane w pamięci i automatycznie przywołane za każdym razem, gdy wybrana zostanie opcja „Użytkownika”.

Na ekranie wyświetlone zostanie menu COLOR.

Regulacja ostrości (SHARPNESS)

Wyreguluj, aby obrazy stały się ostrzejsze itd.

1 Naciśnij przycisk MENU.

Na ekranie wyświetlone zostanie menu główne.

2 Posługując się przyciskami ↓/↑ wybierz (PICTURE/AUDIO) i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu PICTURE/AUDIO.

3 Posługując się przyciskami ↓/↑ wybierz (PICTURE) i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu PICTURE.

4 Posługując się przyciskami ↓/↑ wybierz „☐ SHARPNESS” i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu SHARPNESS.

5 Posługując się przyciskami ↓/↑ ustaw ostrość i naciśnij przycisk OK.

■ Menu AUDIO

Korzystając z menu AUDIO możesz dokonać regulacji następujących pozycji.

- TREBLE

• B A S S

• BALANCE

- SURROUND

AUDIO MOVIE TREBLE BASS BALANCE SURROUND 1280x1024 /60Hz OK EXIT MENU

Regulacja TONÓW WYSOKICH/TONÓW NISKICH/BALANSU (TREBLE/BASS/BALANCE)

1 Naciśnij przycisk MENU.

Na ekranie wyświetlone zostanie menu główne.

2 Posługując się przyciskami ↓/↑ wybierz (PICTURE/AUDIO) i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu PICTURE/AUDIO.

3 Posługując się przyciskami ↓/↑ wybierz 📄 (AUDIO) i naciśnij przycisk OK.

4 Posługując się przyciskami ↓/↑ wybierz TREBLE, BASS lub BALANCE i naciśnij przycisk OK.

5 Posługując się przyciskami ↓/↑ wybierz żądany tryb i naciśnij przycisk OK.

Regulacja dźwięku surround (SURROUND)

1 Naciśnij przycisk MENU.

Na ekranie wyświetlone zostanie menu główne.

2 Posługując się przyciskami ↓/↑ wybierz (PICTURE/AUDIO) i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu PICTURE/AUDIO.

3 Posługując się przyciskami ↓/↑ wybierz 📄 (AUDIO) i naciśnij przycisk OK.

4 Posługując się przyciskami ↓/↑ wybierz SURROUND i naciśnij przycisk OK.

5 Posługując się przyciskami ↓/↑ wybierz żądany tryb i naciśnij przycisk OK.

SURROUND SRS WOW OFF 1 2 8 0x1 0 2 4 /60 Hz OK EXIT MENU

- SRS WOW: Głebokie tony niskie i czyste tony wysokie zapewniają doskonały dźwięk w formacie surround; filmy i gry wzbogacane są mocnym dźwiękiem.

• OFF: Wyłącza efekt SRS WOW.

SRS WOW, wykorzystujący najnowocześniejszą technologię opracowaną przez SRS Labs, Inc., znacznie poprawia jakość dźwięku pochodzącego z różnych źródeł.

■ Menu MODE RESET (przywracanie domyślnych ustawień trybów) →←

Istnieje możliwość przywrócenia domyślnej wartości ustawień.

1 Naciśnij przycisk MENU.

Na ekranie wyświetlone zostanie menu główne.

2 Posługując się przyciskami ↓/↑ wybierz (PICTURE/AUDIO) i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu PICTURE/AUDIO.

3 Posługując się przyciskami ↓/↑ wybierz „→← RESET” i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu „RESET”.

4 Posługując się przyciskami ↓/↑ wybierz żądany tryb i naciśnij przycisk OK.

- O K : Przywracanie ustawień wszystkich trybów w menu PICTURE/AUDIO do wartości domyślnych.

- CANCEL: Anulowanie przywrócenia wartości domyślnych i powrót do menu PICTURE/AUDIO.

Menu SCREEN (tylko analogowy sygnał RGB)

Korzystając z menu SCREEN możesz dokonać regulacji następujących pozycji.

• AUTO
- PHASE
• PITCH
• H CENTER
• V CENTER

SCREEN AUTO PHASE PITCH H CENTER V CENTER 1 2 8 0 1 0 2 4 /6 0 Hz x

Uwaga

W przypadku odbierania cyfrowych sygnałów RGB ze złącza wejściowego DVI-D dla INPUT3, regulacja nie jest konieczna.

■ Funkcja automatycznej regulacji jakości obrazu

Jeśli monitor odbiera sygnał wejścia, automatycznie reguluje ona pozycję i ostrość obrazu (faza/wielkość plamki) oraz zapewnia, że obraz na ekranie jest wyraźny (strona 21).

Uwaga

Po uaktywnieniu funkcji automatycznej regulacji jakości obrazu, działa tylko przycisk zasilania ⏻.

Jeśli funkcja automatycznej regulacji jakości obrazu monitora nie ustawia optymalnych parametrów obrazu

można dokonać dalszej automatycznej regulacji jakości obrazu dla bieżącego sygnału wejścia (Zajrzyj do „AUTO” poniżej)

Jeśli konieczna jest dalsza regulacja obrazu

Możliwa jest ręczna regulacja ostrości (fazy i wielkości plamki) oraz położenia obrazu (w poziomie i w pionie).

Parametry te są przechowywane w pamięci i automatycznie przywoływane za każdym razem, gdy monitor odbiera uprzednio dostarczany i zarejestrowany sygnał wejścia.

■ Dokonywanie dalszej automatycznej regulacji jakości obrazu dla bieżącego sygnału wejścia (AUTO)

1 Naciśnij przycisk MENU.

Na ekranie wyświetlone zostanie menu główne.

2 Posługując się przyciskami ↓/↑ wybierz (SCREEN) i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu SCREEN.

3 Posługując się przyciskami ↓/↑ wybierz „AUTO” i naciśnij przycisk OK.

Dokonaj wymaganej regulacji fazy, wielkości plamki oraz położenia w poziomie/pionie dla bieżącego sygnału wejścia i zapisz ustawienia.

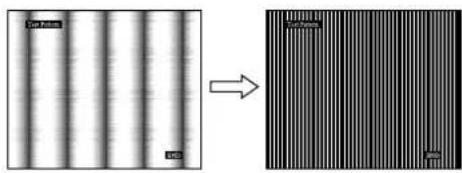

■ Ręczna regulacja ostrości obrazu (Faza/Wielkość plamki)

Ręczną regulację ostrości obrazu można przeprowadzić w następujący sposób. Regulacja ta jest możliwa, gdy komputer jest podłączony do złącza wejściowego HD15 monitora (analogowy RGB).

1 Ustaw rozdzielczość w komputerze na 1280 × 1024.

2 Wlóż płytę CD-ROM.

3 Uruchom CD-ROM, a następnie wyświetl obraz kontrolny.

W systemie operacyjnym Windows

Gdy włączone jest autoodtwarzanie:

Kliknij narzędzie Display Adjustment (Utility).

Kliknij „Dostosuj” i potwierdź wybraną rozdzielczość, a następnie kliknij „Dalej”.

Obraz kontrolny dla poszczególnych opcji wyświetlany jest w sekwencji: PITCH i PHASE.

Gdy autoodtwarzanie nie działa:

1 Otwórz „Mój komputer” i prawym klawiszem kliknij ikone CD-ROM.

Uruchom „Eksploratora Windows” i kliknij ikonę CD-ROM.

2 Otwórz [Utility], a następnie wybierz [Windows].

3 Uruchom [Win_Utility.exe].

Wyświetlony zostanie obraz kontrolny.

W systemie operacyjnym Macintosh

1 Otwórz [Utility], a następnie wybierz [Mac].

2 Uruchom [Mac_Utility.exe].

Wyświetlony zostanie obraz kontrolny.

4 Naciśnij przycisk MENU.

Na ekranie wyświetlone zostanie menu główne.

5 Posługując się przyciskami ↓/↑ wybierz 🎯 (SCREEN) i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu SCREEN.

6 Posługując się przyciskami ↓/↑ wybierz „PHASE” i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu regulacji „PHASE”.

7 Naciskaj przyciski ↓/↑, aż do zmniejszenia szerokości poziomych pasków.

Paski poziome powinny mieć jak najmniejszą szerokość.

8 Naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu główne. Jeżeli na całym ekranie widoczne są pionowe paski, przeprowadź regulację wielkości plamki zgodnie z poniższym opisem.

9 Posługując się przyciskami ↓/↑ wybierz „PITCH” i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu regulacji „PITCH”.

10 Naciskaj przyciski ↓/↑, aż do zniknięcia pionowych pasków.

Przy prawidłowym ustawieniu pionowe paski powinny zniknąć.

11 Kliknij przycisk END na ekranie w celu wyłączenia obrazu kontrolnego.

■ Ręczna regulacja położenia obrazu (H CENTER /V CENTER)

Jeżeli obraz nie jest wypośrodkowany, wyreguluj jego położenie w następujący sposób.

1 Ustaw rozdzielczość w komputerze na 1280 × 1024.

2 Wlóż płytę CD-ROM.

3 Uruchom CD-ROM, a następnie wyświetl obraz kontrolny.

W systemie operacyjnym Windows Gdy włączone jest autoodtwarzanie:

Kliknij narzędzie Display Adjustment (Utility).

Kliknij „Dostosuj” i potwierdź wybraną rozdzielczość, a następnie kliknij „Dalej”.

Obraz kontrolny dla poszczególnych opcji wyświetlany jest w sekwencji: H CENTER i V CENTER.

Gdy autoodtwarzanie nie działa:

1 Otwórz „Mój komputer” i prawym klawiszem kliknij ikonę CD-ROM.

Uruchom „Eksploratora Windows” i kliknij ikonę CD-ROM.

2 Otwórz [Utility], a następnie wybierz [Windows].

3 Uruchom [Win_Utility.exe].

Wyświetlony zostanie obraz kontrolny.

W systemie operacyjnym Macintosh

1 Otwórz [Utility], a następnie wybierz [Mac].

2 Uruchom [Mac_Utility.exe].

Wyświetlony zostanie obraz kontrolny.

4 Naciśnij przycisk MENU.

Na ekranie wyświetlone zostanie menu główne.

5 Posługując się przyciskami ↓/↑ wybierz (SCREEN) i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu SCREEN.

6 Posługując się przyciskami ↓/↑ wybierz „H CENTER” lub „V CENTER” i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu regulacji „H CENTER” lub „V CENTER”.

7 Posługując się przyciskami ↓/↑ wyśrodkuj obraz kontrolny na ekranie.

8 Kliknij przycisk END na ekranie w celu wyłączenia obrazu kontrolnego.

Menu MENU POSITION

Możesz zmienić położenie menu, jeśli zasłania ono obraz na ekranie.

MENU POS T ONI 1280 1024 60 Hz x OK EX MENU

1 Naciśnij przycisk MENU.

Na ekranie wyświetlone zostanie menu główne.

2 Posługując się przyciskami ↓/↑ wybierz □ (MENU POSITION) i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu „MENU POSITION”.

3 Posługując się przyciskami ↓/↑ wybierz żądaną pozycję i naciśnij przycisk OK.

Możesz wybierać spośród 9 pozycji, w których menu może się pojawiać.

Menu INPUT SENSING ON/OFF

Gdy wybrana zostanie opcja AUTO ON w menu INPUT SENSING ON/OFF, monitor automatycznie wykrywa sygnał wejścia dostarczany przez terminal i automatycznie zmienia sygnał wejścia przed przejściem monitora w tryb oszczędzania energii.

INPUT SENSING AUTO ON AUTO OFF 1280 1024 60 Hzx OK EX I MENU

1 Naciśnij przycisk MENU.

Na ekranie wyświetlone zostanie menu główne.

2 Posługując się przyciskami ↓/↑ wybierz → (INPUT SENSING ON/OFF) i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu INPUT SENSING.

3 Posługując się przyciskami ↓/↑ wybierz żądany tryb i naciśnij przycisk OK.

- O N : Jeśli z wybranego terminalu nie jest dostarczany sygnał wejścia, lub jeśli z terminalu wybranego przy pomocy przycisku INPUT na monitorze nie jest dostarczany sygnał, pojawi się komunikat ekranowy (strona 22) i monitor sprawdza, czy sygnał wejścia jest dostarczany z innego terminalu, w celu dokonania automatycznej zmiany wejścia. Jeśli sygnał wejścia zostanie zmieniony, w lewym górnym rogu ekranu wyświetlony zostanie wybrany terminal wejścia. Jeśli sygnał wejścia nie jest dostarczany, monitor automatycznie przejdzie w tryb oszczędzania energii.

- OFF: Sygnał wejścia nie będzie zmieniany automatycznie. Naciśnij przycisk INPUT w celu zmiany wejścia.

Menu LANGUAGE

LANGUAGE ■ENGLISH FRANÇAIS DEUTSCH ESPAÑOL ITALIANO 1280 x 1024 / 60Hz OK EXIT MENU

1 Naciśnij przycisk MENU.

Na ekranie wyświetlone zostanie menu główne.

2 Posługując się przyciskami ↓/↑ wybierz (LANGUAGE) i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu LANGUAGE.

3 Posługując się przyciskami ↓/↑ wybierz język i naciśnij przycisk OK.

• English: angielski
• Français: francuski
• Deutsch: niemiecki
- Español: hiszpański
• Italiano: włoski
• Nederlands: holenderski
• Svenska: szwedzki
• Русский: rosyjski

- 日本語：japoński

- 中文： chiński

→← Menu RESET (przywracanie wartości domyślnych ustawień)

OK CANCEL 1280x1024/60Hz

1 Naciśnij przycisk MENU.

Na ekranie wyświetlone zostanie menu główne.

2 Posługując się przyciskami ↓/↑ wybierz →← (RESET) i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu RESET.

3 Posługując się przyciskami ↓/↑ wybierz żądany tryb i naciśnij przycisk OK.

- O K : Przywracanie wszystkich ustawień do wartości domyślnych. Zwróć uwagę, że nie można w ten sposób przywrócić domyślnej wartości ustawienia „LANGUAGE”.

- C A N C E L : Anulowanie przywrócenia wartości domyślnych i powrót do ekranu menu.

Menu MENU LOCK

Blokuje przyciski w celu uniknięcia niepożądanych zmian.

MENU LOCK ON OFF 1280 x 1024 / 60 Hz OK EXIT NEW

1 Naciśnij przycisk MENU.

Na ekranie wyświetlone zostanie menu główne.

2 Posługując się przyciskami ↓/↑ wybierz O-m (MENU LOCK) i naciśnij przycisk OK.

Na ekranie wyświetlone zostanie menu MENU LOCK.

3 Posługując się przyciskami ↓/↑, wybierz „On” lub „Off”.

- ON: Aktywny będzie tylko przycisk zasilania ⏻ oraz przycisk INPUT. Przy próbie wykonania jakiejkolwiek czynności, na ekranie pojawi się symbol 📞.

- OFF: Wyłącz funkcję „MENU LOCK”. Jeśli funkcja „MENU LOCK” została włączona „ON”, gdy naciśniesz przycisk MENU, automatycznie wybrane zostanie „MENU LOCK”.

Funkcje techniczne

Regulacja głośności

Korzystając z głośników monitora lub słuchawek, możesz słuchać dźwięków odtwarzanych z komputera lub innego sprzętu audio podłączonego do gniazd wejścia monitora.

Głośność możesz regulować korzystając z odrębnego menu „Głośność”, znajdującego się w menu głównym.

1 W przypadku, gdy żadne menu nie zostanie wyświetlone na ekranie, użyj przycisków ↓/↑.

2 Korzystając z przycisków ↓/↑ dokonaj regulacji głośności.

Menu automatycznie zniknie po ok. 5 sekundach.

Uwaga

• Nie możesz regulować głośności gdy na ekranie wyświetlane jest menu główne.
• Gdy monitor znajduje się w trybie oszczędzania energii, z głośników lub słuchawck nie dochodzi żaden dźwięk.

Funkcja oszczędzania energii

Niniejszy monitor spełnia wytyczne dotyczące oszczędzania energii określone przez normy VESA, ENERGY STAR (tylko SDM-HX75), oraz NUTEK. Jeśli monitor jest podłączony do komputera lub graficznej karty wideo zgodnej ze standardem DPMS (Display Power Management Standard) dla sygnału analogowego, lub standardem DMPM (DVI Digital Monitor Power Management) dla sygnału cyfrowego, urządzenie automatycznie ograniczy pobór mocy, w sposób przedstawiony poniżej.

SDM-HX75

Tryb zasilania	Pobór mocy ⏻ wskaźnik zasilania
normalna praca urządzenia	50 W (maks.) zielony
aktywny wył* (uśpienie)**	1 W (maks.) pomarańczowy
➊ (zasilanie) wyłączony	1 W (maks.) wył

SDM-HX95

Tryb zasilania	Pobór mocy	+ wskaźnik zasilania
normalna praca urządzenia	60 W (maks.) zielony
aktywny wył* (uśpienie)**	1 W (maks.) pomarańczowy
- (zasilanie) wyłączony	1 W (maks.) wył

* Gdy komputer wejdzie w tryb „aktywnego wył”, sygnał wejścia jest odcinany i na ekranie pojawia się komunikat „NO INPUT SIGNAL”. Po 5 sekundach, monitor przechodzi w tryb oszczędzania energii.

** „Uśpienie” to tryb oszczędzania energii określony przez Agencję Ochrony Środowiska (EPA).

Ustawianie trybu (MODE) (PICTURE/AUDIO) (Tryb)

Naciskając kilkakrotnie przycisk 📁 z prawej strony monitora, możesz wybrać jedno z ustawień MODE: GAME → MOVIE → PC → AUTO.

Jeśli wybierzesz „AUTO”, monitor będzie automatycznie dostosowywał jasność ekranu do jasności otoczenia (funkcja automatycznej regulacji jasności). Dodatkowe informacje na ten temat znajdują się w zob. „Funkcja automatycznej regulacji jasności (czujnik światła)”.

Naciśnij kilkakrotnie przycisk Domyślnym ustawieniem MODE jest „MOVIE”. Jednokrotne naciśnięcie przycisku powoduje wyświetlenie „MOVIE” (ustawienie domyślne), a ponowne – „PC”.

Każde naciśnięcie przycisku powoduje wprowadzenie następujących zmian trybu.

Na ekranie wyświetlany jest każdy z trybów i ustawienie MODE ulega zmianie. Menu automatycznie zniknie po ok. 5 sekundach.

Funkcja automatycznej regulacji jasności (czujnik światła)

Monitor jest wyposażony w funkcję automatycznej regulacji jasności ekranu zgodnie z jasnością otoczenia. Jasność ekranu zostaje ustawiona na właściwy poziom, po wybraniu dla trybu □stawienia AUTO przy pomocy przycisku □ znajdującego się po prawej stronie monitora, lub w menu PICTURE/AUDIO. Domyślnym ustawieniem jasności ekranu jest MOVIE.

Gdy dla trybu 📞ybrane zostanie ustawienie AUTO przy pomocy przycisku 📞 prawej stronie monitora, wyświetlany jest również pasek regulacji. Regulacji można dokonać przy pomocy przycisków ↓/↑. Jasność ekranu zmienia się wraz ze zmianą ustawianego poziomu.

Funkcja automatycznej regulacji jakości obrazu (tylko analogowy sygnał RGB)

Jeśli monitor odbiera sygnał wejścia, automatycznie reguluje on pozycję i ostrość obrazu (faza/wielkość plamki) oraz zapewnia, że obraz na ekranie jest wyraźny.

Tryb ustawień fabrycznych

Gdy monitor odbiera sygnał wejścia, jest on automatycznie dopasowywany do jednego z trybów ustawień fabrycznych przechowywanych w pamięci monitora, aby zapewnić wysoką jakość obrazu w centralnej części ekranu. Jeśli sygnał wejścia odpowiada trybowi ustawień fabrycznych, obraz automatycznie pojawia się na ekranie z właściwą regulacją domyślną.

Jeśli sygnały wejścia nie odpowiadają żadnemu z trybów ustawień fabrycznych

Gdy monitor odbiera sygnał wejścia, który odbiega od domyślnych trybów, uruchamiana jest funkcja automatycznej regulacji jakości obrazu, zapewniająca zawsze wyraźny obraz (w ramach poniższych zakresów częstotliwości monitora):

Częstotliwość pozioma: 28–80 kHz

Częstotliwość pionowa: 48–75 Hz

Co za tym idzie, gdy monitor odbiera sygnały wejścia, które nie odpowiadają żadnemu z trybów ustawień fabrycznych, wyświetlenie obrazu na ekranie może potrwać dłużej niż zwykle. Dane te są automatycznie przechowywane w pamięci, więc następnym razem, gdy monitor odbierze taki sygnał, będzie on funkcjonował jak w przypadku sygnału odpowiadającego trybom ustawień fabrycznych.

Gdy ręcznie regulujesz fazę, wielkość plamki oraz pozycję obrazu

Dla niektórych sygnałów wejścia, funkcja automatycznej regulacji obrazu może okazać się niewystarczająca, aby odpowiednio ustawić pozycję obrazu, fazę czy wielkość plamki. W takim przypadku należy wyregulować te parametry ręcznie (strona 17). Jeśli ustawiasz te parametry ręcznie, będą one zachowane w pamięci jako tryby użytkownika i automatycznie przywoływane za każdym razem, gdy monitor odbierze te same sygnały wejścia.

Rozwiązywanie problemów

Zanim skontaktujesz się z serwisem technicznym, zajrzyj do tego rozdziału.

Komunikaty ekranowe

Jeśli z sygnałem wejścia jest coś nie w porządku, na ekranie wyświetlany jest jeden z poniższych komunikatów. Aby rozwiązać problem, zob. „Objawy i działania zaradcze” na stronie 23.

Jeśli na ekranie pojawia się komunikat „OUT OF RANGE”:

Oznacza to, że sygnał wejścia nie jest obsługiwany przez monitor. Sprawdź następujące elementy.

Aby uzyskać więcej informacji na temat komunikatów ekranowych, zob. „Objawy i działania zaradcze” na stronie 23.

Jeśli wyświetlony zostanie komunikat „xxx.x kHz / xxx Hz”

Oznacza to, że pozioma lub pionowa częstotliwość nie jest obsługiwana przez monitor.

Cyfry wskazują poziome oraz pionowe częstotliwości bieżącego sygnału wejścia.

OUT OF RANGE INPUT#:XXXXX XXX . XKHz / XXXHz

Jeśli wyświetlony zostanie komunikat „RESOLUTION> 1280 × 1024”

Oznacza to, że ta rozdzielczość nie jest obsługiwana przez monitor (1280 × 1024 lub mniejsza).

OUT OF RANGE INPUT#:XXXXX RESOLUTION > 1280X1024

Jeśli na ekranie pojawia się komunikat „NO INPUT SIGNAL”:

Oznacza to, że żaden sygnał nie jest odbierany przez obecnie wybrane złącze.

Gdy funkcja INPUT SENSING ON/OFF (strona 18) jest ustawiona na ON, monitor automatycznie znajdzie inne źródło sygnału wejścia i automatycznie przełączy się na to wejście.

INFORMATION NO INPUT SIGNAL INPUT#:XXXXX GO TO POWER SAVE

"GO TO POWER SAVE"

Po ok. 5 sekundach od wyświetlenia komunikatu monitor przejdzie w tryb oszczędzania energii.

Jeśli na ekranie pojawia się komunikat „CABLE DISCONNECTED”:

Oznacza to, że kabel sygnału wideo został odłączony od obecnie wybranego złącza.

Gdy funkcja INPUT SENSING ON/OFF (strona 18) jest ustawiona na ON, monitor automatycznie znajdzie inne źródło sygnału wejścia i automatycznie przełączy się na to wejście.

Objawy i działania zaradcze

Jeśli problem wywołany jest przez podłączony komputer lub inne urządzenie, zajrzyj do instrukcji obsługi komputera/urządzenia.

Objaw Sprawdź następujące elementy
Brak obrazu
Jeśli wskaźnik zasilania ◊ nie świeci się, lub jeśli wskaźnik zasilania ◊ nie zapała się powciśnięciu przycisku zasilania ◊,	• Sprawdź, czy przewód zasilania jest prawidłowo podłączony.
Jeśli na ekranie pojawia się komunikat „CABLE DISCONNECTED”:	• Sprawdź, czy kabel sygnału wideo jest prawidłowo podłączony i czy wszystkie wtyczki są mocno osadzone w gniazdach (strona 8).• Sprawdź, czy wtyki złącza wejścia widco nie są powyginane lub wepchnięte do wewnątrz.• Sprawdź czy prawidłowo wybrano ustawienie wyboru wejścia (strona 12).• Podłączony jest inny kabel sygnału wideo niż ten, który został dostarczony wraz z monitorem. W przypadku podłączenia innego kabla sygnału wideo niż dostarczony, na ekranie może zostać wyświetlony komunikat „CABLE DISCONNECTED”. Nie świadczy to jednak o nieprawidłowym działaniu.
Jeśli na ekranie pojawi się komunikat „NO INPUT SIGNAL” lub wskaźnik zasilania ◊ świeci się na pomarańczowo,	• Sprawdź, czy kabel sygnału wideo jest prawidłowo podłączony i czy wszystkie wtyczki są mocno osadzone w gniazdach (strona 8).• Sprawdź, czy wtyki złącza wejścia widco nie są powyginane lub wepchnięte do wewnątrz.• Sprawdź czy prawidłowo wybrano ustawienie wyboru wejścia (strona 12).■Problem wywołany przez podłączony komputer lub inne urządzenie, którego przyczyna nie jest zależna od monitora• Komputer znajduje się w trybie oszczędzania energii. Naciśnij dowolny klawisz na klawiaturze lub poruszaj myszką.• Sprawdź czy karta graficzna jest prawidłowo zainstalowana.• Sprawdź, czy włączone jest zasilanie komputera.
Jeśli na ekranie pojawi się komunikat „OUT OF RANGE” (strona 22),	■Problem wywołany przez podłączony komputer lub inne urządzenie, którego przyczyna nie jest zależna od monitora• Sprawdź czy zakres częstotliwości wideo mieści się w zakresie określonym dla monitora. Jeśli zastąpiłeś stary monitor tym monitorem, podłącz ponownie stary monitor i dostosuj kartę graficzną do poniższych zakresów:Częstotliwość pozioma: 28–80 kHz (analogowy RGB), 28–64 kHz (cyfrowy RGB) Częstotliwość pionowa: 48–75 Hz (analogowy RGB), 60 Hz (cyfrowy RGB) Rozdzielczość: 1280 × 1024 lub mniejsza
Jeśli korzystasz z Windows, • Jeśli wymieniłeś stary monitor na ten monitor, podłącz ponownie stary monitor i wykonaj następujące czynności. Wybierz „SONY” z listy producentów, a następnie wybierz „SDM-HX75 lub SDM-HX95” z listy modeli na ekranie wyboru urządzenia systemu Windows. Jeśli „SDM-HX75 lub SDM-HX95” nie figuruje na liście modeli, wypróbuj funkcję „Plug & Play”.
Jeśli korzystasz z systemu Macintosh,	• Przy podłączaniu komputera Macintosh, użyj, jeśli jest to konieczne, przejściówki (nie będącej elementem wyposażenia). Podłącz przejściówkę do komputera przed podłączeniem kabla sygnału widco.
Obraz migocze, skacze, drga lub jest nieregularny.	• Ustaw wielkość płamki i fazę (tylko analogowy sygnał RGB) (strona 17).• Spróbuj podłączyć monitor do innego gniazda sieciowego, a w miarę możliwości do innego obwodu.■Problem wywołany przez podłączony komputer lub inne urządzenie, którego przyczyna nie jest zależna od monitora• Sprawdź podręcznik karły graficznej w celu uzyskania informacji na temat ustawień monitora.• Upewnij się, że tryb grafiki (VESA, Macintosh 19" kolor, itd.) oraz częstotliwość sygnału wejścia są obsługiwane przez ten monitor. Nawet jeśli częstotliwość mieści się w odpowiednim zakresie, impuls synchronizujący niektórych kart graficznych może być zbyt wąski, aby monitor mógł pomyślnie dokonać synchronizacji.• Ten monitor nie obsługuje sygnałów przeplatanych. Ustaw na sygnały postępujące.• Ustaw szybkość odświeżania komputera (częstotliwość pionowa) tak, aby uzyskać najlepszy możliwy obraz (zalecane 60 Hz).
Obraz jest nieostry.	Wyreguluj kontrast i jasność (strona 14, 15).Regulacja ostrości (strona 16).Ustaw wielkość plamki i fazę (tylko analogowy sygnał RGB) (strona 17).■Problem wywołany przez podłączony komputer lub inne urządzenie, którego przyczyna nie jest zależna od monitoraUstaw rozdzielczość w komputerze na 1280 × 1024 .
Obraz jest zamglony. • Usuń przedłużacze kabla wideo i/lub przełączniki.Sprawdź, czy wszystkie wtyczki są mocno osadzone w gniazdach.
Rozmiar oraz wypośrodkowanie obrazu są nie poprawne (tylko analogowy sygnał RGB).	Wyreguluj wielkość plamki oraz fazę (strona 17).Wyreguluj położenie obrazu (strona 18). Zwróć uwagę, że niektóre tryby wideo nie wypełniają całego ekranu.
Obraz jest zbyt mały.	■Problem wywołany przez podłączony komputer lub inne urządzenie, którego przyczyna nie jest zależna od monitoraUstaw rozdzielczość w komputerze na 1280 × 1024 .
Obraz jest ciemny.	Wyreguluj podświetlenie obrazu (strona 14).Wyreguluj jasność obrazu (strona 15).Wyreguluj ustawienie gamma przy pomocy menu GAMMA (strona 15).Wyświetlacz zostaje rozjaśniony kilka minut po włączeniu monitora.Gdy dla trybu [IMAGE]brane zostało ustawienie AUTO, w przypadku słabego oświetlenia ekran monitora może stać się ciemny (strona 14, 21).
Widoczny falisty lub eliptyczny wzór (mora).	Ustaw wielkość plamki i fazę (tylko analogowy sygnał RGB) (strona 17).
Kolor nie jest jednolity.	Ustaw wielkość plamki i fazę (tylko analogowy sygnał RGB) (strona 17).
Biały nie ma odpowiedniej intensywności.	Wyreguluj temperaturę barwową (strona 15).
Przyciski monitora nie działają (na ekranie pojawia się [IMAGE]	Jeśli funkcja „MENU LOCK” jest włączona „ON”, zmień ustawienie na „OFF” (strona 19).
Rozdzielczość wyświetlona na ekranie menu jest niewłaściwa.	W zależności od ustawienia karty graficznej, rozdzielczość wyświetlona na ekranie menu może różnić się od rozdzielczości ustawionej w komputerze.

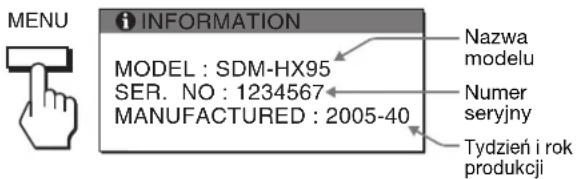

Wyświetlanie informacji na temat monitora

Gdy monitor odbiera sygnał wideo, naciśnij i przytrzymaj przycisk MENU przez ponad 5 sekund, aż wyświetlona zostanie ramka.

Naciśnij ponownie przycisk MENU, aby zamknąć ramkę.

Przykład

MENU INFORMATION MODEL : SDM-HX95 SER. NO : 1234567 MANUFACTURED : 2005-40 Nazwa modelu Numer seryjny Tydzień i rok produkcji

Jeśli nie udało się wyeliminować któregoś z problemów, skontaktuj się z autoryzowanym sprzedawcą Sony i podaj następujące informacje:

• Nazwa modelu: SDM-HX75 lub SDM-HX95
• Numer seryjny
• Szczegółowy opis problemu
• Data zakupu
• Nazwa i specyfikacje Twojego komputera oraz karty graficznej
• Typ sygnałów wejścia (analogowy RGB/cyfrowy RGB)

Specyfikacje

Panel LCD Typ panelu: Aktywna matryca a-Si TFT

Rozmiar obrazu: 17 cali (43 cm)

(SDM-HX75)

19 cali (48 cm)

(SDM-HX95)

Format sygnału wejścia Częstotliwość operacyjna RGB*

Pozioma:

28–80 kHz (analogowy RGB)

28–64 kHz (cyfrowy RGB)

Pionowa:

48–75 Hz (analogowy RGB)

60 Hz (cyfrowy RGB)

Rozdzielczość Pozioma: Maks. 1280 punktów

Pionowa: Maks. 1024 wiersze

Poziomy sygnału wejścia Analogowy sygnał wideo RGB

0,7 Vp-p, 75 Ω, dodatni

sygnał SYNC (synchronizacji):

poziom TTL, 2,2 kΩ,

dodatni lub ujemny

(Oddzielnie pozioma i

pionowa, lub synchronizacja

złożona)

Cyfrowy sygnał RGB (DVI):

TMDS (Pojedyncze łącze)

Wejście audio Minigniazdo stereo, 0,5 Vrms

Wyjście głośnika 3 W × 2

Gniazdo słuchawkowe Minigniazdo stereo

Wymagania w zakresie zasilania

SDM-HX75

Temperatura operacyjna 5–35 °C

Rozmiary (szerokość/wysokość/głębokość)

Monitor (wyprostowany):

SDM-HX75

Ok. 414 × 418,5 × 232 mm

SDM-HX95

Ok. 466,5 × 468 × 265 mm

Waga SDM-HX75

Ok. 6,5 kg

SDM-HX95

Ok. 8,5 kg

Plug & Play DDC2B

Akcesoria Zob. strona 8.

* Zalecane warunki taktowania w poziomie i w pionie

- Minimalna szerokość impulsu synchronizacji poziomej powinna być większa niż 4,8% całkowitego czasu poziomego lub 0,8 μs, w zależności od tego, który jest większy.

- Szerokość impulsu wygaszenia poziomego powinna być większa niż 2,5 μs.

- Szerokość impulsu wygaszania pionowego powinna być większa niż 450 µs.

Projekt oraz specyfikacje mogą ulec zmianie bez uprzedzenia.

TFT LCD Color Computer Display

SDM-HX75

SDM-HX95

Owner's Record
