MANUALE UTENTE SDMHX75 SONY

Identificazione delle parti e dei comandi 5

Installazione 7

Punto 1: Collegamento dei cavi del segnale video .....7

Punto 2: Collegamento del cavo audio ..... 8

Punto 3: Collegamento del cavo di alimentazione .....8

Punto 4: Raggruppamento di cavi e fili ..... 9

Punto 5: Accensione del monitor e del computer .....9

Punto 6: Regolazione dell'inclinazione e della rotazione ..... 10

Sezione del segnale di ingresso (tasto INPUT) 11

Personalizzazione del monitor .....11

Modalità di spostamento all'interno del menu ..... 11

Menu IMMAGINE/AUDIO 12

Menu MODO 12

Menu IMMAGINE 13

Regolazione di RETROILLUMINAZ |: 13

Regolazione di CONTRASTO ①....13

Regolazione di LUMINOSITÀ 13

Regolazione di GAMMA 13

Regolazione di COLORE 14

Regolazione di NITIDEZZA 14

Menu AUDIO 15

Regolazione di ACUTI, BASSI o BILANCIAMENTO .... 15

Regolazione di SURROUND 15

Menu RIPRISTINO MODO (per ripristinare le impostazioni di ciascun modo sui valori predefiniti) →← 15

Menu SCHERMO (solo segnale RGB analogico) ..... 16

Menu POSIZIONE MENU 17

Menu RILEV INGRESSO SÌ/NO 17

Menu LANGUAGE 18

→← Menu RIPRISTINO (per ripristinare le impostazioni sui valori predefiniti) ..... 18

Menu BLOCCO MENU 18

Funzioni .....19

Controllo del volume 19

Funzione di risparmio energetico 19

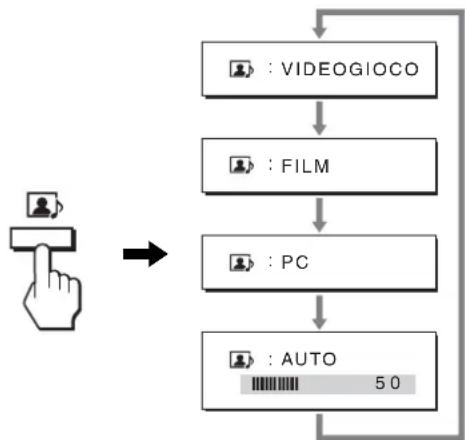

Impostazione di MODO (IMMAGINE/AUDIO) (modo 📁) ..... 20

Funzione di regolazione automatica della luminosità (sensore di luce) 20

Funzione di regolazione automatica della qualità dell'immagine (solo segnale RGB analogico) 20

Guida alla soluzione dei problemi .....21

Messaggi a schermo 21

Sintomi e soluzioni dei problemi 22

Caratteristiche tecniche .....24

Precauzioni

Avvertimento sui collegamenti dell'alimentazione

- Utilizzare il cavo di alimentazione in dotazione. In caso contrario, assicurarsi che il cavo utilizzato sia compatibile con la tensione operativa locale.

Per gli utenti negli Stati Uniti

Se non viene utilizzato il cavo adeguato, il monitor non sarà conforme agli standard FCC.

Per gli utenti nel Regno Unito

Se il monitor viene utilizzato nel Regno Unito, utilizzare il cavo di alimentazione appropriato per il Regno Unito.

Esempio di tipi di spina

da 100 a 120 V CA

da 200 a 240 V CA

solo 240 V CA

L'apparecchio deve essere installato vicino ad una presa facilmente accessibile.

Installazione

Non installare né lasciare il monitor:

• in luoghi soggetti a temperature eccessivamente elevate, ad esempio in prossimità di radiatori, condotti d'aria calda o alla luce solare diretta. L'esposizione del monitor a temperature elevate, come in prossimità di condotti d'aria calda o all'interno di un'auto parcheggiata al sole, potrebbe causare la deformazione del rivestimento del monitor o problemi di funzionamento.
• in luoghi soggetti a scosse o vibrazioni meccaniche.
• in prossimità di apparecchiature che generano forti campi magnetici, quali televisori o altri apparecchi ad uso domestico.
• in luoghi soggetti a sporco, polvere o sabbia eccessivi, ad esempio in prossimità di finestre aperte o di uscite. Se il monitor viene installato temporaneamente in un luogo aperto, assicurarsi di prendere le adeguate precauzioni contro sporco e polvere. Diversamente, è possibile che si verifichino problemi di funzionamento irreparabili.

Manutenzione dello schermo LCD

• Non lasciare lo schermo LCD rivolto verso il sole poiché potrebbe venire danneggiato. Prendere le dovute precauzioni se il monitor viene posizionato in prossimità di una finestra.
• Non esercitare alcuna pressione sullo schermo LCD né graffiarlo. Non appoggiare oggetti pesanti sullo schermo LCD, onde evitare che perda uniformità o che si verifichino problemi di funzionamento.
• Se il monitor viene utilizzato in un luogo freddo, è possibile che sullo schermo appaia un'immagine residua. Ciò non indica un problema di funzionamento; lo schermo torna alle condizioni normali non appena la temperatura raggiunge un livello di utilizzo normale.
• Se un fermo immagine viene visualizzato per un periodo prolungato, potrebbe apparire momentaneamente un'immagine residua che sparirà in poco tempo.
• Durante il funzionamento, il pannello LCD si scalda. Ciò non indica un problema di funzionamento.

Informazioni sui diffusori incorporati

Assicurarsi di tenere le apparecchiature di registrazione magnetiche, i nastri e i dischetti floppy lontano dalle aperture dei diffusori, in quanto i diffusori generano un campo magnetico che potrebbe danneggiare i dati memorizzati su dischi e nastri magnetici.

Nota sullo schermo LCD (display a cristalli liquidi)

Nonostante lo schermo LCD sia stato costruito seguendo una tecnologia ad alta precisione, è possibile che presenti costantemente piccoli punti neri o luminosi (rossi, blu o verdi) oppure strisce colorate irregolari o fenomeni di luminosità. Non si tratta di un problema di funzionamento.

Punti effettivi: oltre 99,99%.

Manutenzione

• Prima di pulire il monitor, assicurarsi di scollegare il cavo di alimentazione dalla presa di rete.
• Per pulire lo schermo LCD, utilizzare un panno morbido. Se viene utilizzata una soluzione detergente per vetri, assicurarsi che non contenga soluzioni antistatiche o additivi simili onde evitare di graffiare il rivestimento dello schermo LCD.
• Per pulire il rivestimento, il pannello e i comandi, utilizzare un panno morbido leggermente inumidito con una soluzione detergente neutra. Non utilizzare alcun tipo di polvere o spugnetta abrasiva né solventi come alcool o benzene.
• Non strofinare, premere o tamburellare sulla superficie dello schermo LCD con oggetti abrasivi o appuntiti come una penna a sfera o un cacciavite onde evitare di graffiare il cinescopio a colori.
• Si noti che i materiali impiegati e il rivestimento dello schermo LCD potrebbero deteriorarsi se il monitor viene esposto a solventi volatili quali gli insetticidi o se rimane in contatto a lungo con gomma o materiali in vinile.

Trasporto

• Scollegare tutti i cavi dal monitor, quindi afferrare saldamente il display LCD da entrambi i lati prestando attenzione a non graffiare lo schermo durante il trasporto. Se il monitor cade, si potrebbero causare ferite alle persone o danni al monitor stesso.
• Per trasportare il monitor o inviarlo in riparazione, utilizzare il materiale di imballaggio originale.

Smaltimento del monitor

- Non smaltire il monitor insieme ai normali rifiuti domestici.

- Il tubo a fluorescenza utilizzato per questo monitor contiene mercurio. Lo smaltimento del monitor deve quindi essere effettuato in conformità alle norme sanitarie locali.

Identificazione delle parti e dei comandi

Per ulteriori informazioni, consultare le pagine indicate tra parentesi.

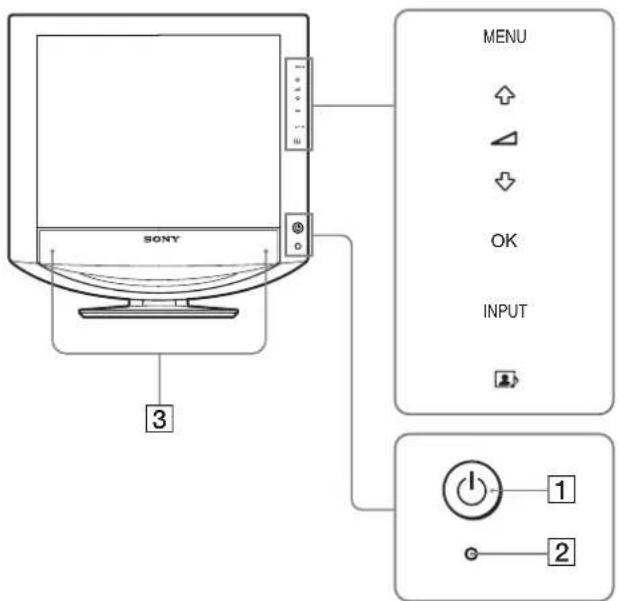

Parte anteriore del display LCD

SONY MENU OK INPUT 1 2

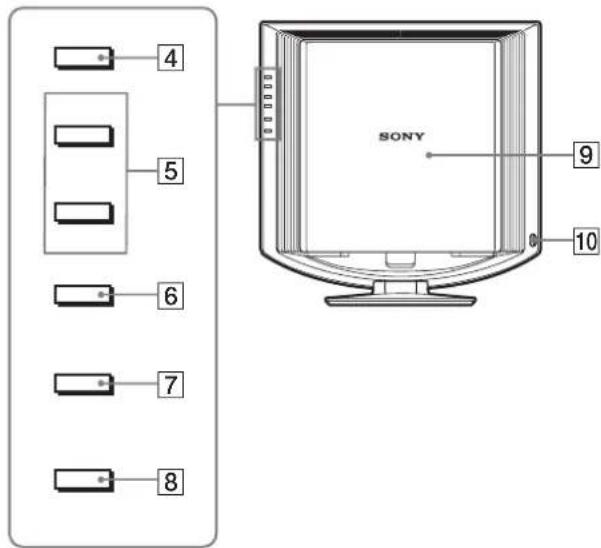

Parte laterale del display LCD

4 5 6 7 8 SONY 9 10

1 Interruttore ⏻ (alimentazione) e indicatore ⏻ (alimentazione) (pagine 9, 19) Per attivare o disattivare il display, premere l'interruttore ⏻ (alimentazione). L'indicatore di alimentazione si illumina in verde se il display è attivato, mentre si illumina in arancione se il display si trova nel modo di risparmio energetico.
② Sensore di luce (pagina 20) Questo sensore misura il livello di illuminazione dell'area circostante. Assicurarsi di non coprire il sensore con carta o altro.
3Diffusori stereo (pagina 19) Tramite questa uscita vengono emessi i segnali audio.
4 Tasto MENU (pagina 11) Questo tasto consente di attivare e disattivare la schermata del menu.
⑤ Tasti ↓/↑ e △ (volume) (pagine 11, 19) Utilizzare questi tasti per selezionare le voci di menu ed effettuare le regolazioni, oltre che per visualizzare il menu "VOLUME" per il controllo del volume.
6 Tasto OK (pagina 11) Utilizzare questo tasto per attivare la voce di menu e le regolazioni selezionate mediante i tasti ↓/↑ (5).
7 Tasto INPUT (pagina 11) Utilizzare questo tasto per selezionare il segnale di ingresso video tra INPUT1, INPUT2 e INPUT3 quando due computer sono collegati al monitor.
8 Tasto (pagina 20) Utilizzare questo tasto per modificare MODO (IMMAGINE/AUDIO).
⑨ Coperchio posteriore (pagina 7) Rimuovere questo coperchio per il collegamento di cavi o fili.
10 Presa per le cuffie (pagina 19) Tramite questa presa vengono trasmessi i segnali audio alle cuffie.
1 Interruttore ⏻ (alimentazione) e indicatore ⏻ (alimentazione) (pagine 9, 19) Per attivare o disattivare il display, premere l'interruttore ⏻ (alimentazione). L'indicatore di alimentazione si illumina in verde se il display è attivato, mentre si illumina in arancione se il display si trova nel modo di risparmio energetico.
② Sensore di luce (pagina 20) Questo sensore misura il livello di illuminazione dell'area circostante. Assicurarsi di non coprire il sensore con carta o altro.
3Diffusori stereo (pagina 19) Tramite questa uscita vengono emessi i segnali audio.
4 Tasto MENU (pagina 11) Questo tasto consente di attivare e disattivare la schermata del menu.
⑤ Tasti ↓/↑ e △ (volume) (pagine 11, 19) Utilizzare questi tasti per selezionare le voci di menu ed effettuare le regolazioni, oltre che per visualizzare il menu "VOLUME" per il controllo del volume.
6 Tasto OK (pagina 11) Utilizzare questo tasto per attivare la voce di menu e le regolazioni selezionate mediante i tasti ↓/↑ (5).
7 Tasto INPUT (pagina 11) Utilizzare questo tasto per selezionare il segnale di ingresso video tra INPUT1, INPUT2 e INPUT3 quando due computer sono collegati al monitor.
8 Tasto (pagina 20) Utilizzare questo tasto per modificare MODO (IMMAGINE/AUDIO).
⑨ Coperchio posteriore (pagina 7) Rimuovere questo coperchio per il collegamento di cavi o fili.
Tramite questa presa vengono trasmessi i segnali audio alle cuffie.

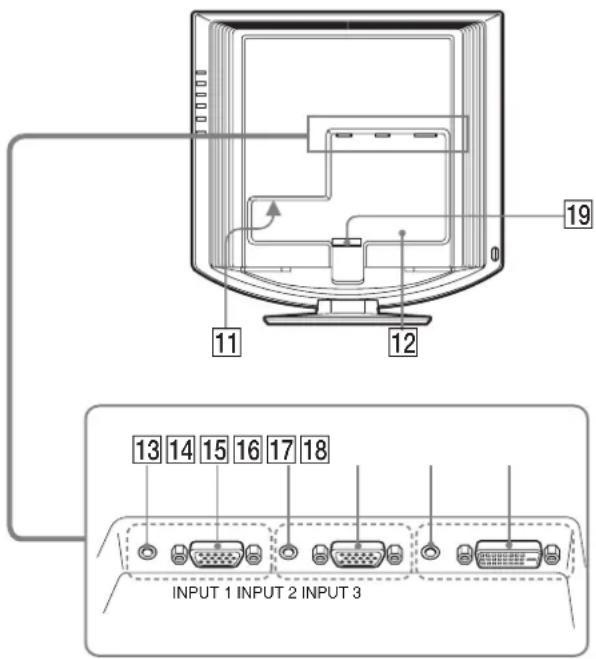

Parte posteriore del display LCD

19 11 12 13 14 15 16 17 18 INPUT 1 INPUT 2 INPUT 3

11 Connettore AC IN (pagina 8)

Questo connettore consente di collegare il cavo di alimentazione (in dotazione).

12 Foro di protezione

Utilizzare il foro di protezione con il sistema di sicurezza Micro Saver Kensington. Micro Saver Security System è un marchio di fabbrica d Kensington.

13 Presa di ingresso audio per INPUT1 (pagina 8)

Tramite questa presa vengono trasmessi i segnali audio se collegata alla presa di uscita audio di un computer o di altri apparecchi audio collegati a INPUT1.

14 Connettore di ingresso HD15 (RGB analogico) per INPUT1 (pagina 7)

Questo connettore trasmette i segnali video RGB analogici (0,700 Vp-p, positivo) e i segnali SYNC.

15 Presa di ingresso audio per INPUT2 (pagina 8)

Tramite questa presa vengono trasmessi i segnali audio se collegata alla presa di uscita audio di un computer o di altri apparecchi audio collegati a INPUT2.

16 Connettore di ingresso HD15 (RGB analogico) per INPUT2 (pagina 7)

Questo connettore trasmette i segnali video RGB analogici (0,700 Vp-p, positivo) e i segnali SYNC.

17 Presa di ingresso audio per INPUT3 (pagina 8)

Tramite questa presa vengono trasmessi i segnali audio se collegata alla presa di uscita audio di un computer o di altri apparecchi audio collegati a INPUT3.

18 Connettore di ingresso DVI-D (RGB digitale) per INPUT3 (pagina 7)

Questo connettore trasmette i segnali video RGB digitali conformi allo standard DVI Rev. 1.0.

19Fermacavo (pagina 9)

Questo elemento consente di fissare i cavi e i fili al monitor.

Installazione

Prima di utilizzare il monitor, controllare che nella confezione siano contenuti gli articoli elencati di seguito.

• Display LCD
• Cavo di alimentazione
• Cavo del segnale video HD15-HD15 (RGB analogico)
• Cavo del segnale video DVI-D (RGB digitale)
• Cavo audio (minispina stereo)
- CD-ROM (software di utilità per Windows/Macintosh, istruzioni per l'uso e così via)
• Garanzia
• Guida all'installazione rapida

Punto 1: Collegamento dei cavi del segnale video

• Prima di effettuare i collegamenti, spegnere il monitor e il computer.
• Se il computer viene collegato al connettore di ingresso HD15 (RGB analogico) del monitor, fare riferimento a "Collegamento a un computer dotato di connettore di uscita HD15 (RGB analogico)".

Nota

Non toccare i piedini del connettore del cavo del segnale video onde evitare di piegarli.

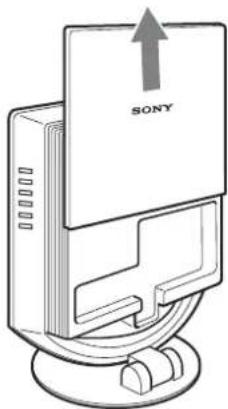

Rimuovere il coperchio posteriore.

SONY

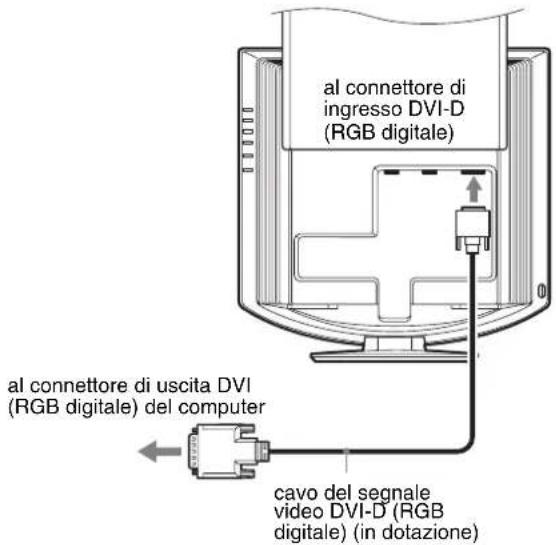

Collegamento a un computer dotato di connettore di uscita DVI (RGB digitale)

Utilizzando il cavo del segnale video DVI-D (RGB digitale) in dotazione, collegare il computer al connettore di ingresso DVI-D (RGB digitale) del monitor per INPUT3.

al connettore di ingresso DVI-D (RGB digitale) al connettore di uscita DVI (RGB digitale) del computer cavo del segnale video DVI-D (RGB digitale) (in dotazione)

Collegamento a un computer dotato di connettore di uscita HD15 (RGB analogico)

Collegare il computer al connettore di ingresso HD15 del monitor (RGB analogico) per INPUT1 o INPUT2 utilizzando il cavo del segnale video HD15-HD15 (RGB analogico) in dotazione.

Collegare il computer facendo riferimento alle illustrazioni riportate di seguito.

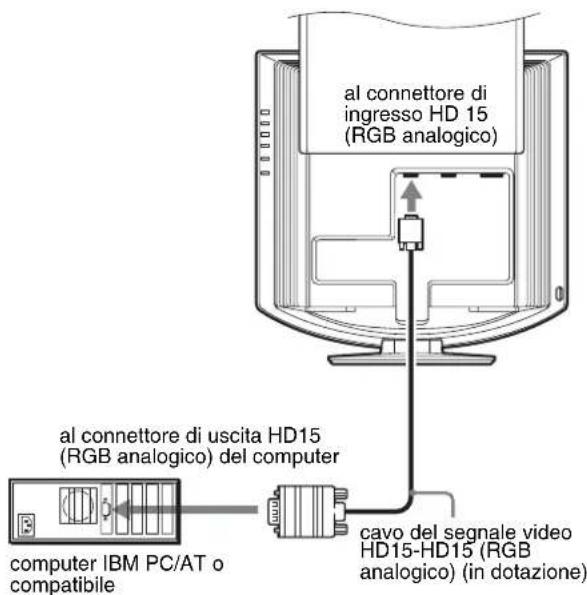

■ Collegamento a un computer IBM PC/AT o compatibile

al connettore di ingresso HD 15 (RGB analogico) al connettore di uscita HD15 (RGB analogico) del computer computer IBM PC/AT o compatibile cavo del segnale video HD15-HD15 (RGB analogico) (in dotazione)

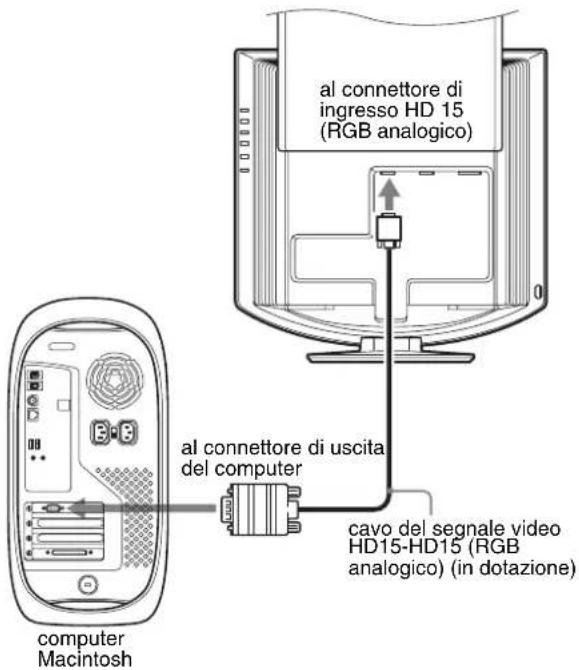

■ Collegamento a un computer Macintosh

al connettore di ingresso HD 15 (RGB analogico) al connettore di uscita del computer cavo del segnale video HD15-HD15 (RGB analogico) (in dotazione) computer Macintosh

Se si collega un computer Macintosh, utilizzare un adattatore (non in dotazione), se necessario. Collegare l'adattatore al computer prima di collegare il cavo del segnale video.

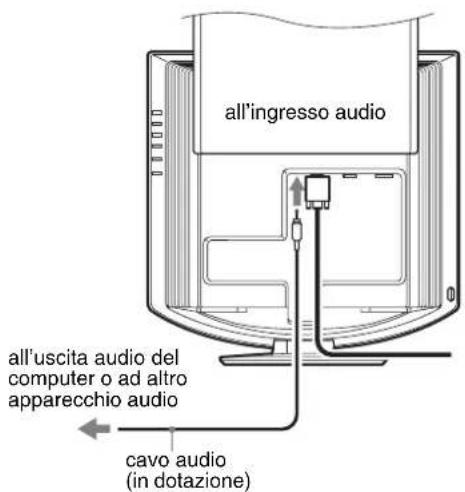

Punto 2: Collegamento del cavo audio

Collegare il cavo audio in dotazione alla relativa presa di ingresso audio sul monitor.

Utilizzando i diffusori o le cuffie del monitor, è possibile ascoltare l'audio emesso dal computer o da un altro apparecchio audio collegato alle prese di ingresso audio del monitor.

Per ulteriori informazioni, vedere "Controllo del volume" a pagina 19.

all'ingresso audio all'uscita audio del computer o ad altro apparecchio audio cavo audio (in dotazione)

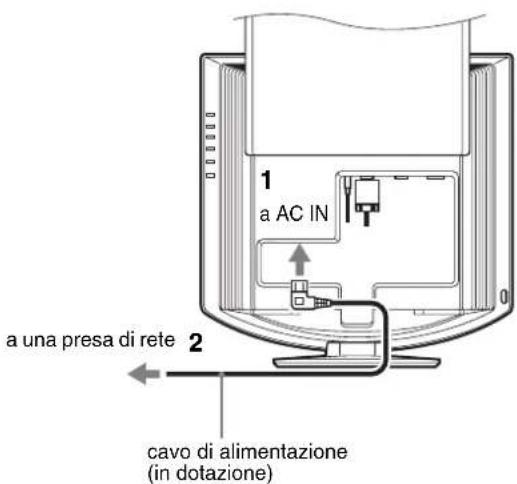

Punto 3: Collegamento del cavo di alimentazione

1 Collegare saldamente il cavo di alimentazione in dotazione al connettore AC IN del monitor.

2 Collegare saldamente l'altra estremità ad una presa di rete.

1 a AC IN a una presa di rete 2 cavo di alimentazione (in dotazione)

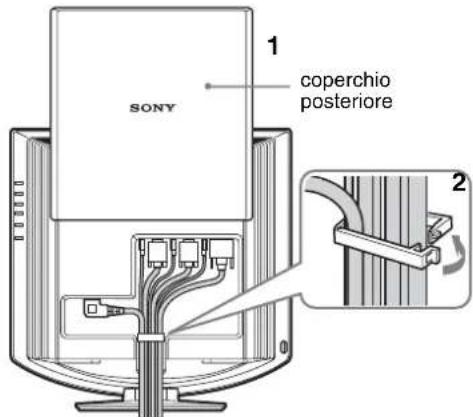

Punto 4: Raggruppamento di cavi e fili

1 Rimuovere il coperchio posteriore.
2 Fissare il cavo del segnale video, i cavi audio e il cavo di alimentazione utilizzando il fermacavo posto sulla parte esterna dell'apparecchio.
3 Riposizionare il coperchio posteriore.

1 coperchio posteriore SONY 2

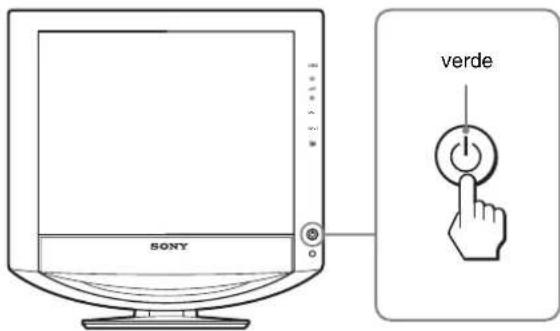

Punto 5: Accensione del monitor e del computer

1 Premere l'interruttore ⏻ (alimentazione) sulla parte anteriore del monitor.

L'indicatore ⏻ (alimentazione) si illumina in verde.

SONY verde

2 Accendere il computer.
3 Per selezionare il segnale di ingresso desiderato, premere il tasto INPUT.

L'immagine di ingresso selezionata viene visualizzata sullo schermo.

Per ulteriori informazioni, vedere “Selezione del segnale di ingresso (tasto INPUT)” a pagina 11.

L'installazione del monitor è completata. Se necessario, utilizzare i comandi del monitor per regolare l'immagine (pagina 11).

Se sullo schermo non appare alcuna immagine

• Verificare che il cavo di alimentazione e il cavo del segnale video siano collegati in modo corretto.

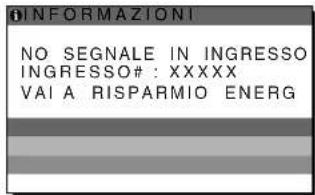

• Se sullo schermo appare il messaggio "NO SEGNALE IN INGRESSO":
• Il computer si trova nel modo di risparmio energetico. Premere un tasto qualsiasi sulla tastiera o spostare il mouse.
• Controllare che l'impostazione del segnale di ingresso sia corretta premendo il tasto INPUT (pagina 11).
• Se sullo schermo appare il messaggio "CAVO SCOLLEGATO":
• Verificare che il cavo del segnale video sia collegato correttamente.
• Controllare che l'impostazione del segnale di ingresso sia corretta premendo il tasto INPUT (pagina 11).
• Se sullo schermo appare il messaggio "FUORI GAMMA", collegare di nuovo il monitor utilizzato in precedenza. Quindi, regolare la scheda grafica del computer come indicato di seguito.

	RGB analogico RGB digitale
Frequenza orizzontale	28–80 kHz 28–64 kHz
Frequenza verticale	48–75 Hz 60 Hz
Risoluzione	1280 × 1024 o inferiore	1280 × 1024 o inferiore

Per ulteriori informazioni sui messaggi a schermo, vedere "Sintomi e soluzioni dei problemi" a pagina 22.

Non sono richiesti driver specifici

Il monitor supporta lo standard Plug & Play "DDC" e rileva automaticamente tutte le informazioni video. Non è richiesta l'installazione di driver specifici sul computer.

Alla prima accensione del computer dopo il collegamento del monitor, è possibile che venga visualizzata la procedura guidata di configurazione. In tal caso, seguire le istruzioni a schermo. Viene selezionato automaticamente il monitor Plug & Play in modo che sia possibile utilizzarlo.

La frequenza verticale viene impostata su 60 Hz.

Poiché un eventuale sfarfallio dell'immagine non indica problemi di funzionamento del monitor, è possibile procedere all'utilizzo. Non è necessario impostare la frequenza verticale su particolari valori elevati.

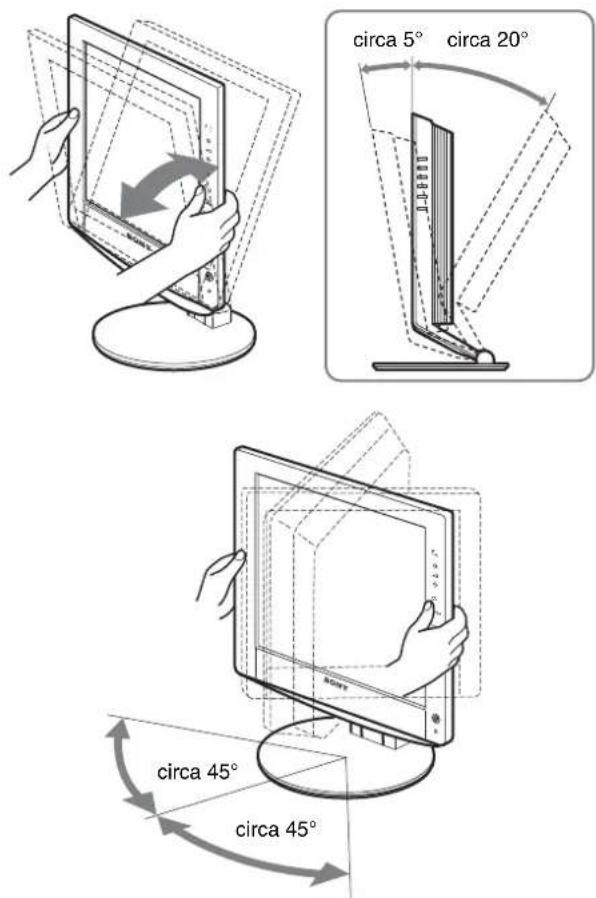

Punto 6: Regolazione dell'inclinazione e della rotazione

È possibile regolare questo monitor entro i valori di angolazione indicati di seguito.

Afferrare il pannello LCD dai lati, quindi regolare l'angolazione dello schermo.

Utilizzo ottimale del monitor

Regolare l'angolazione visiva del monitor in base all'altezza della scrivania, della sedia e in modo da non avere il riflesso della luce direttamente negli occhi.

Nota

Procedere alla regolazione dell'inclinazione e dell'altezza dello schermo lentamente e con attenzione, assicurandosi di non urtare il monitor contro la scrivania.

Selezione del segnale di ingresso (tasto INPUT)

Premere il tasto INPUT.

Ad ogni pressione di questo tasto, il segnale di ingresso cambia.

Messaggio a schermo (visualizzato per circa 5 secondi nell'angolo superiore sinistro.)	Configurazione del segnale di ingresso
INPUT1 : HD15 Connettore di ingresso HD15 (RGB analogico) per INPUT1
INPUT2 : HD15 Connettore di ingresso HD15 (RGB analogico) per INPUT2
INPUT3 : DVI-D Connettore di ingresso DVI-D (RGB digitale) per INPUT3

Personalizzazione del monitor

Prima di procedere alle regolazioni

Collegare il monitor e il computer, quindi accenderli. Per ottenere i migliori risultati, attendere almeno 30 minuti prima di effettuare le regolazioni.

Tramite il menu a schermo è possibile effettuare numerose regolazioni.

Modalità di spostamento all'interno del menu

1 Visualizzazione del menu principale.

Per visualizzare il menu principale, premere il tasto MENU.

MENU IMMAGINE/AUDIO FILM 1280 1024 60 Hzx OK EX I TESO

2 Selezione del menu desiderato.

Per visualizzare il menu desiderato, premere i tasti ↓/↑, quindi premere il tasto OK per attivare la prima voce di menu.

3 Selezione della voce di menu che si desidera regolare.

Per selezionare la voce di menu da regolare, premere i tasti ↓/↑, quindi premere il tasto OK.

Se è una delle voci di menu.

Selezionando ↗ e premendo il tasto OK, il display torna al menu precedente.

4 Regolazione della voce di menu.

Per effettuare la regolazione, premere i tasti ↓/↑, quindi premere il tasto OK.

Premendo il tasto OK, l'impostazione viene memorizzata, quindi l'apparecchio torna al menu precedente.

Per tornare alla visualizzazione normale, premere una volta il tasto MENU. Se non viene premuto alcun tasto, il menu si chiude automaticamente dopo circa 45 secondi.

■ Ripristino delle regolazioni sui valori predefiniti

Tramite il menu RIPRISTINO, è possibile ripristinare le regolazioni. Per ulteriori informazioni sul ripristino delle regolazioni, vedere »» (RIPRISTINO) a pagina 18.

Menu IMMAGINE/AUDIO

Il menu IMMAGINE /AUDIO consente di regolare le voci elencate di seguito.

• MODO (VIDEOGIOCO/FILM/PC/AUTO)

- IMMAGINE - AUDIO - RIPRISTINO MODO

IMMAGINE/AUDIO FILM 1 2 8 0 1 0 2 4 6 0 Hz x

■ Menu MODO

È possibile selezionare la luminosità dello schermo appropriata in base alle proprie esigenze.

È possibile effettuare le impostazioni relative a IMMAGINE/AUDIO per ciascun modo.

È inoltre possibile modificare la modalità di ogni ingresso (INGRESSO1/INGRESSO2/INGRESSO3).

1 Premere il tasto MENU.

Il menu principale viene visualizzato sullo schermo.

2 Premere i tasti ↓/↑ per selezionare (IMMAGINE/AUDIO), quindi premere il tasto OK.

Il menu IMMAGINE/AUDIO viene visualizzato sullo schermo.

3 Premere i tasti ↓/↑ per selezionare "FILM", quindi premere il tasto OK.

Il menu MODO viene visualizzato sullo schermo.

MODO VIDEOGIOCO ■FILM PC AUTO 1280 1024 60 Hzx

4 Premere i tasti ↓/↑ per selezionare il modo desiderato, quindi premere il tasto OK.

L'impostazione predefinita è FILM.

• VIDEOGIOCO: immagine luminosa.
• FILM: immagine nitida con contrasto elevato.
• PC: immagine dai toni morbidi.

- AUTO: regola automaticamente la luminosità dello schermo in base a quella dell'ambiente circostante (funzione di regolazione automatica della luminosità). Per ulteriori informazioni, vedere "Funzione di regolazione automatica della luminosità (sensore di luce)" a pagina 20.

Nota

Nel modo AUTO, non è possibile regolare la retroilluminazione.

■ Menu IMMAGINE

Il menu IMMAGINE consente di regolare le opzioni elencate di seguito.

• RETROILLUMINAZ
- CONTRASTO ①
• LUMINOSITÀ
- Menu G A γ M M A
- Menu COLORE
• NITIDEZZA

IMMAGINE FILM 100 70 50 128.0x 1024/60Hz

Regolazione di RETROILLUMINAZ

Se lo schermo è eccessivamente luminoso, regolare la retroilluminazione per renderne più chiara la visibilità.

1 Premere il tasto MENU.

Sullo schermo appare il menu principale.

2 Premere i tasti ↓/↑ per selezionare 📁 (IMMAGINE/AUDIO), quindi premere il tasto OK.
Il menu IMMAGINE/AUDIO viene visualizzato sullo schermo.
3 Premere i tasti ↓/↑ per selezionare 📁 (IMMAGINE), quindi premere il tasto OK.
Il menu IMMAGINE viene visualizzato sullo schermo.
4 Premere i tasti ↓/↑ per selezionare "|:BETROILLUMINAZ", quindi premere il tasto OK.
Il menu “RETROILLUMINAZ” viene visualizzato sullo schermo.
5 Premere i tasti ↓/↑ per regolare il livello di luminosità, quindi premere il tasto OK.

Regolazione di CONTRASTO

Regolare il contrasto dell'immagine.

1 Premere il tasto MENU.

Sullo schermo appare il menu principale.
2 Premere i tasti ↓/↑ per selezionare 📁 (IMMAGINE/AUDIO), quindi premere il tasto OK.
Il menu IMMAGINE/AUDIO viene visualizzato sullo schermo.
3 Premere i tasti ↓/↑ per selezionare 📁 (IMMAGINE), quindi premere il tasto OK.
Il menu IMMAGINE viene visualizzato sullo schermo.
4 Premere i tasti ↓/↑ per selezionare "○ CONTRASTO", quindi premere il tasto OK.
Il menu “CONTRASTO” viene visualizzato sullo schermo.
5 Premere i tasti ↓/↑ per regolare il contrasto, quindi premere il tasto OK.

Regolazione di LUMINOSITÀ

Regolare la luminosità dell'immagine (livello di nero).

1 Premere il tasto MENU.

Sullo schermo appare il menu principale.
2 Premere i tasti ↓/↑ per selezionare 📁 (IMMAGINE/AUDIO), quindi premere il tasto OK.
Il menu IMMAGINE/AUDIO viene visualizzato sullo schermo.
3 Premere i tasti ↓/↑ per selezionare 📁 (IMMAGINE), quindi premere il tasto OK.
Il menu IMMAGINE viene visualizzato sullo schermo.
4 Premere i tasti ↓/↑ per selezionare “ LUMINOSITÀ.”, quindi premere il tasto OK.
Il menu “LUMINOSITÀ.” viene visualizzato sullo schermo.
5 Premere i tasti ↓/↑ per regolare la luminosità, quindi premere il tasto OK.

Regolazione di GAMMA γ

È possibile associare la tonalità di colore dell'immagine visualizzata sullo schermo a quella dell'immagine originale.

1 Premere il tasto MENU.

Sullo schermo appare il menu principale.

2 Premere i tasti ↓/↑ per selezionare (IMMAGINE/AUDIO), quindi premere il tasto OK. Il menu IMMAGINE/AUDIO viene visualizzato sullo schermo.
3 Premere i tasti ↓/↑ per selezionare (IMMAGINE), quindi premere il tasto OK.

Il menu IMMAGINE viene visualizzato sullo schermo.

4 Premere i tasti ↓/↑ per selezionare “γ (GAMMA)”, quindi premere il tasto OK.
Il menu GAMMA viene visualizzato sullo schermo.
5 Premere i tasti ↓/↑ per selezionare il modo desiderato, quindi premere il tasto OK.

Regolazione di COLORE

È possibile selezionare il livello cromatico dell'immagine relativo al campo di colore del bianco a partire dalle impostazioni predefinite per la temperatura di colore.

Se necessario, è inoltre possibile regolare la sintonia fine della temperatura di colore.

COLORE ■ 9300K 6500K UTENTE *REGOLAZIONI 1280 1024 60Hz x

1 Premere il tasto MENU.

Sullo schermo appare il menu principale.

2 Premere i tasti ↓/↑ per selezionare 📁 (IMMAGINE/AUDIO), quindi premere il tasto OK. Il menu IMMAGINE/AUDIO viene visualizzato sullo schermo.

3 Premere i tasti ↓/↑ per selezionare (IMMAGINE), quindi premere il tasto OK.

Il menu IMMAGINE viene visualizzato sullo schermo.

4 Premere i tasti ↓/↑ per selezionare "☐(COLORE)", quindi premere il tasto OK.

Il menu COLORE viene visualizzato sullo schermo.

5 Premere i tasti ↓/↑ per selezionare la temperatura di colore desiderata, quindi premere il tasto OK.

Se la temperatura di colore viene abbassata da 9300K a 6500K, il bilanciamento del bianco passa da tinte bluastre a tinte rossastre.

Sintonia fine della temperatura di colore

È possibile impostare la temperatura di colore per ciascun modo (VIDEOGIOCO/FILM/PC/AUTO).

1 Premere il tasto MENU.

Sullo schermo appare il menu principale.

2 Premere i tasti ↓/↑ per selezionare (IMMAGINE/AUDIO), quindi premere il tasto OK.

Il menu IMMAGINE/AUDIO viene visualizzato sullo schermo.

3 Premere i tasti ↓/↑ per selezionare (IMMAGINE), quindi premere il tasto OK.

Il menu IMMAGINE viene visualizzato sullo schermo.

4 Premere i tasti ↓/↑ per selezionare "☐(COLORE)", quindi premere il tasto OK.

Il menu COLORE viene visualizzato sullo schermo.

5 Premere i tasti ↓/↑ per selezionare "REGOLAZIONI", quindi premere il tasto OK.

Il menu di regolazione della sintonia fine per la temperatura di colore viene visualizzato sullo schermo.

REGOLAZ UTENTE R 128 V 128 B 128 1280 1024 60 Hzx OK EX I MENU

6 Premere i tasti ↓/↑ per selezionare R (rosso) o B (blu), quindi premere il tasto OK. Premere i tasti ↓/↑ per regolare la temperatura di colore, quindi premere il tasto OK.

Poiché questa impostazione modifica la temperatura di colore aumentando o diminuendo i componenti R e B rispetto a V (verde), quest'ultimo componente è fisso.

7 Premere i tasti ↓/↑ per selezionare ↗, quindi premere il tasto OK.

La nuova impostazione del colore viene memorizzata e sarà automaticamente richiamata selezionando "Utente". Il menu COLORE viene visualizzato sullo schermo.

Regolazione di NITIDEZZA

Regolare la nitidezza dei contorni dell'immagine e così via.

1 Premere il tasto MENU.

Il menu principale viene visualizzato sullo schermo.

2 Premere i tasti ↓/↑ per selezionare (IMMAGINE/AUDIO), quindi premere il tasto OK.

Il menu IMMAGINE/AUDIO viene visualizzato sullo schermo.

3 Premere i tasti ↓/↑ per selezionare (IMMAGINE), quindi premere il tasto OK.

Il menu IMMAGINE viene visualizzato sullo schermo.

4 Premere i tasti ↓/↑ per selezionare "☐ NITIDEZZA", quindi premere il tasto OK.

Il menu "NITIDEZZA" viene visualizzato sullo schermo.

5 Premere i tasti ↓/↑ per regolare la nitidezza, quindi premere il tasto OK.

■ Menu AUDIO

Il menu AUDIO consente di regolare le opzioni elencate di seguito.

• A C U T I
• B A S S I
• BILANCIAMENTO
- SURROUND

AUDIO FILM ACUT I BASS I BILANC I AMENTO SURROUND 1280x 1024 /60 Hz

Regolazione di ACUTI, BASSI o BILANCIAMENTO

1 Premere il tasto MENU.

Il menu principale viene visualizzato sullo schermo.

2 Premere i tasti ↓/↑ per selezionare (IMMAGINE/AUDIO), quindi premere il tasto OK. Il menu IMMAGINE/AUDIO viene visualizzato sullo schermo.
3 Premere i tasti ↓/↑ per selezionare 📄 (AUDIO), quindi premere il tasto OK.
4 Premere i tasti ↓/↑ per selezionare ACUTI, BASSI o BILANCIAMENTO, quindi premere il tasto OK.
5 Premere i tasti ↓/↑ per selezionare il modo desiderato, quindi premere il tasto OK.

Regolazione di SURROUND

1 Premere il tasto MENU.
Il menu principale viene visualizzato sullo schermo.
2 Premere i tasti ↓/↑ per selezionare (IMMAGINE/AUDIO), quindi premere il tasto OK. Il menu IMMAGINE/AUDIO viene visualizzato sullo schermo.
3 Premere i tasti ↓/↑ per selezionare 📄 (AUDIO), quindi premere il tasto OK.
4 Premere i tasti ↓/↑ per selezionare SURROUND, quindi premere il tasto OK.

5 Premere i tasti ↓/↑ per selezionare il modo desiderato, quindi premere il tasto OK.

SURROUND SRS WOW NO 1 2 8 0x 1 0 2 4 /6 0 Hz

• SRS WOW: toni bassi potenti e toni alti nitidi creano un effetto audio surround ottimale, che consente di riprodurre in modo naturale l'audio di film e videogiochi.
  • NO: disattiva l'effetto SRS WOW.

Grazie alla più recente tecnologia sviluppata da SRS Labs, Inc., la funzione SRS WOW migliora notevolmente la qualità sonora di varie sorgenti audio.

■ Menu RIPRISTINO MODO (per ripristinare le impostazioni di ciascun modo sui valori predefiniti) →←

È possibile ripristinare le regolazioni sui valori predefiniti.

1 Premere il tasto MENU.

Il menu principale viene visualizzato sullo schermo.

2 Premere i tasti ↓/↑ per selezionare 📁 (IMMAGINE/AUDIO), quindi premere il tasto OK. Il menu IMMAGINE/AUDIO viene visualizzato sullo schermo.
3 Premere i tasti ↓/↑ per selezionare "→← RIPRISTINO", quindi premere il tasto OK. Il menu "RIPRISTINO" viene visualizzato sullo schermo.
4 Premere i tasti ↓/↑ per selezionare il modo desiderato, quindi premere il tasto OK.

- OK: ripristina le impostazioni relative a ciascun modo del menu IMMAGINE/AUDIO sui valori predefiniti.

• ANNULLA: annulla il ripristino e torna al menu IMMAGINE/AUDIO.

Menu SCHERMO (solo segnale 3 analogico)

Il menu SCHERMO consente di effettuare le regolazioni elencate di seguito.

• AUTO
• F A S E
• PIXEL
• CENTRO ORIZ
• CENTRO VERT

SCHERMO AUTO FASE PIXEL CENTRO ORIZ CENTRO VERT 1280 1024 60Hz x

Nota

Se vengono ricevuti segnali RGB digitali tramite il connettore di ingresso DVI-D per INPUT3, non è necessario effettuare alcuna regolazione.

■ Funzione di regolazione automatica della qualità dell'immagine

Quando il monitor riceve un segnale di ingresso, la posizione e la nitidezza dell'immagine (fase/pixel) vengono regolate automaticamente, assicurando che sullo schermo appaia un'immagine nitida (pagina 20).

Nota

Se la funzione di regolazione automatica della qualità dell'immagine è attivata, l'unico interruttore a essere operativo è quello ⏻ (alimentazione).

Se la funzione di regolazione automatica della qualità dell'immagine di questo monitor non è in grado di regolare completamente l'immagine

È possibile procedere manualmente a ulteriori regolazioni della qualità dell'immagine per il segnale di ingresso corrente (vedere "AUTO" di seguito).

In caso sia necessario procedere a ulteriori regolazioni della qualità dell'immagine

È possibile regolare manualmente la nitidezza (fasc/pixel) e la posizione (orizzontale/verticale) dell'immagine.

Tali regolazioni vengono memorizzate e richiamate automaticamente non appena il monitor rileva un segnale di ingresso precedentemente ricevuto e registrato.

■ Ulteriori regolazioni automatiche della qualità dell'immagine per il segnale di ingresso corrente (AUTO)

1 Premere il tasto MENU.

Sullo schermo appare il menu principale.

2 Premere i tasti ↓/↑ per selezionare ⚠ (SCHERMO), quindi premere il tasto OK.

Il menu SCHERMO viene visualizzato sullo schermo.

3 Premere i tasti ↓/↑ per selezionare "AUTO", quindi premere il tasto OK.

Regolare opportunamente la fase, i pixel e la posizione orizzontale/verticale per il segnale di ingresso corrente, quindi memorizzare le impostazioni inserite.

■ Regolazione manuale della nitidezza dell'immagine (Fase/Pixel)

È possibile regolare la nitidezza dell'immagine come segue. Questo tipo di regolazione è efficace se il computer viene collegato al connettore di ingresso HD15 (RGB analogico) del monitor.

1 Impostare la risoluzione del monitor su 1280 × 1024.

2 Caricare il CD-ROM.

3 Avviare il CD-ROM e visualizzare lo schema di prova.

Per gli utenti Windows

Se l'autorun è attivo:

Fare clic sullo strumento per la regolazione del display (Utilità).

Fare clic su Adjust (regola), confermare la risoluzione e fare clic su Next (avanti).

Viene visualizzato lo schema di prova nell'ordine PIXEL e FASE.

Se l'autorun non è attivo:

1 Aprire “Risorse del computer” e fare clic con il pulsante destro del mouse sull'icona CD-ROM. Selezionare “Esplora” e aprire l'icona CD-ROM.

2 Aprire [Utility] e selezionare [Windows].

3 Avivare [Win_Utility.exe].

Viene visualizzato lo schema di prova.

Per gli utenti Macintosh

1 Aprire [Utility] e selezionare [Mac].

2 Avviare [Mac_Utility.exe].

Viene visualizzato lo schema di prova.

4 Premere il tasto MENU.

Sullo schermo appare il menu principale.

5 Premere i tasti ↓/↑ per selezionare (SCHERMO), quindi premere il tasto OK.

Il menu SCHERMO viene visualizzato sullo schermo.

6 Premere i tasti ↓/↑ per selezionare "FASE", quindi premere il tasto OK.

Il menu “FASE” viene visualizzato sullo schermo.

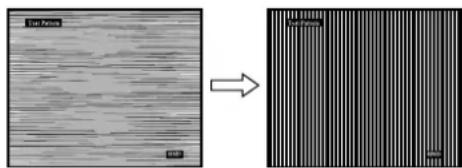

7 Premere i tasti ↓/↑ fino a ridurre al minimo le strisce orizzontali.

Regolare in modo che le strisce orizzontali vengano ridotte al minimo.

8 Premere il tasto OK.

Sullo schermo appare il menu principale.

Se su tutto lo schermo vengono visualizzate delle strisce verticali, regolare i pixel seguendo la procedura riportata di seguito.

9 Premere i tasti ↓/↑ per selezionare "PIXEL", quindi premere il tasto OK.

Il menu "PIXEL" viene visualizzato sullo schermo.

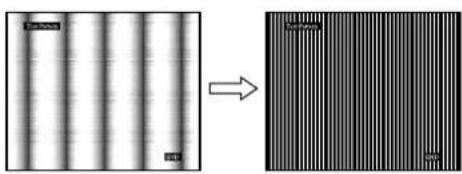

10 Premere i tasti ↓/↑ fino a far scomparire le strisce verticali.

Regolare in modo che le strisce verticali scompaiano.

11 Fare clic su END sullo schermo per disattivare il modello di prova.

■ Regolazione manuale della posizione dell'immagine (CENTRO ORIZ /CENTRO VERT)

Se l'immagine non si trova al centro dello schermo, regolarne la centratura come segue.

1 Impostare la risoluzione del monitor su 1280 × 1024.

2 Caricare il CD-ROM.

3 Avviare il CD-ROM e visualizzare lo schema di prova.

Per gli utenti Windows

Se l'autorun è attivo:

Fare clic sullo strumento per la regolazione del display (Utilità).

Fare clic su Adjust (regola), confermare la risoluzione e fare clic su Next (avanti).

Viene visualizzato lo schema di prova nell'ordine CENTRO ORIZ e CENTRO VERT.

Se l'autorun non è attivo:

1 Aprire "Risorse del computer" e fare clic con il pulsante destro del mouse sull'icona CD-ROM. Selezionare "Esplora" e aprire l'icona CD-ROM.

2 Aprire [Utility] e selezionare [Windows].

3 Avivare [Win_Utility.exe].

Viene visualizzato lo schema di prova.

Per gli utenti Macintosh

1 Aprire [Utility] e selezionare [Mac].

2 Avviare [Mac_Utility.exe].

Viene visualizzato lo schema di prova.

4 Premere il tasto MENU.

Sullo schermo appare il menu principale.

5 Premere i tasti ↓/↑ per selezionare (SCHERMO), quindi premere il tasto OK.

Il menu SCHERMO viene visualizzato sullo schermo.

6 Premere i tasti ↓/↑ per selezionare "CENTRO ORIZ" o "CENTRO VERT", quindi premere il tasto OK.

Il menu "CENTRO ORIZ" o "CENTRO VERT" viene visualizzato sullo schermo.

7 Premere i tasti ↓/↑ per centrare il modello di prova sullo schermo.

8 Fare clic su END sullo schermo per disattivare il modello di prova.

Menu POSIZIONE MENU

Se il menu visualizzato copre l'immagine sullo schermo, è possibile spostarlo.

POSIZIONE MENU 1280 1024 60Hz x

1 Premere il tasto MENU.

Sullo schermo appare il menu principale.

2 Premere i tasti ↓/↑ per selezionare 📄 (POSIZIONE MENU), quindi premere il tasto OK.

Il menu "POSIZIONE MENU" viene visualizzato sullo schermo.

3 Premere i tasti ↓/↑ per selezionare la posizione desiderata, quindi premere il tasto OK.

È possibile scegliere una delle 9 posizioni in cui verrà visualizzato il menu.

Menu RILEV INGRESSO SÌ/NO

Selezionando RIL AUTO ATT nel menu RILEV INGRESSO, il monitor rileva automaticamente il segnale di ingresso in un terminale di ingresso, quindi modifica automaticamente l'ingresso prima che il monitor entri nel modo di risparmio energetico.

RIL AUTO ATT RIL AUTO DIS 1280 1024 60Hz x

1 Premere il tasto MENU.

Il menu principale viene visualizzato sullo schermo.

2 Premere i tasti ↓/↑ per selezionare → (RILEV INGRESSO), quindi premere il tasto OK.

Il menu RILEV INGRESSO viene visualizzato sullo schermo.

3 Premere i tasti ↓/↑ per selezionare il modo desiderato, quindi premere il tasto OK.

- ATT: se il terminale di ingresso selezionato è privo di segnale di ingresso o se viene selezionato un terminale di ingresso mediante il tasto INPUT sul monitor e il terminale è privo di segnale di ingresso, appare il messaggio a schermo (pagina 21) e il monitor controlla automaticamente il segnale di ingresso in un altro terminale per modificare l'ingresso.

Quando l'ingresso viene modificato, il terminale di ingresso selezionato viene visualizzato nella parte superiore sinistra dello schermo.

In assenza di segnale di ingresso, il monitor entra automaticamente nel modo di risparmio energetico.

• DIS: l'ingresso non viene modificato automaticamente.

Premere il tasto INPUT per modificare l'ingresso.

Menu LANGUAGE

LANGUAGE ■ ENGLISH FRANÇAIS DEUTSCH ESPAÑOL ITALIANO 1280 x 1024 / 60 Hz OK EXI TEW

1 Premere il tasto MENU.

Sullo schermo appare il menu principale.

2 Premere i tasti ↓/↑ per selezionare (LANGUAGE), quindi premere il tasto C

Il menu LANGUAGE viene visualizzato sullo schermo.

3 Premere i tasti ↓/↑ per selezionare una lingua, quindi premere il tasto OK.

- English: Inglese

- Français: Francese

• Deutsch: Tedesco

- Español: Spagnolo

- Italiano

• Nederlands: Olandese

• Svenska: Svedese

• Русский: R u s
• : 田本同ponese
- 中文: C i n c s c

→← Menu RIPRISTINO (per ripristinare le impostazioni sui valori predefiniti)

1 Premere il tasto MENU.

Sullo schermo appare il menu principale.

2 Premere i tasti ↓/↑ per selezionare →← (RIPRISTINO), quindi premere il tasto OK.

Il menu RIPRISTINO viene visualizzato sullo schermo.

3 Premere i tasti ↓/↑ per selezionare il modo desiderato, quindi premere il tasto OK.

- OK: ripristina l'impostazione predefinita di tutti i dati di regolazione. Si noti che l'impostazione di “LANGUAGE” viene mantenuta.

• ANNULLA: annulla il ripristino e ritorna alla schermata del menu.

Menu BLOCCO MENU

Bloccare il controllo dei tasti, onde evitare di effettuare regolazioni o impostazioni accidentali.

BLOCCO MENU Si ■ NO 1 280 x 1 024 / 60 Hz

1 Premere il tasto MENU.

s Sullo schegmo appare il menu principale.

2 Premere i tasti ↓/↑ per selezionare Ⓞπ (BLOCCO MENU), quindi premere il tasto OK.

Il menu BLOCCO MENU viene visualizzato sullo schermo.

3 Premere i tasti ↓/↑ per selezionare "Si" oppure "NO".

- Si: funzioneranno solo l'interruttore ⏻ (alimentazione) e il tasto INPUT. Se si tenta di eseguire altre operazioni, sullo schermo verrà visualizzata l'icona

- NO: impostare “BLOCCO MENU” su NO. Impostando “BLOCCO MENU” su “Si”, alla pressione del tasto MENU la voce “BLOCCO MENU” verrà selezionata automaticamente.

Funzioni

Controllo del volume

Utilizzando i diffusori o le cuffie del monitor, è possibile ascoltare l'audio emesso dal computer o da un altro apparecchio audio collegato alle prese di ingresso audio del monitor.

È possibile regolare il volume utilizzando un menu "VOLUME" separato dal menu principale.

1 Premere i tasti ↓/↑ quando sullo schermo non viene visualizzato alcun menu.

2 Premere i tasti ↓/↑ per controllare il volume.

Il menu scompare automaticamente dopo circa 5 secondi.

Note

- Non è possibile regolare il volume se sullo schermo è visualizzato il menu principale.

- Se il monitor si trova nel modo di risparmio energetico, i diffusori o le cuffie non emettono alcun suono.

Funzione di risparmio energetico

Questo monitor è conforme alle direttive sul risparmio energetico di VESA, ENERGY STAR (solo SDM-HX75) e NUTEK. Se collegato a un computer o a una scheda grafica conforme allo standard DPMS (Display Power Management Standard) per l'ingresso analogico/DMPM (DVI Digital Monitor Power Management) per l'ingresso digitale, il monitor è in grado di ridurre automaticamente il consumo energetico come mostrato di seguito.

SDM-HX75

Modo di alimentazione	Consumo energetico	Indicatore di accensione ⏻ (alimentazione)
funzionamento normale	50 W (massimo) verde
attivo-spento* (deep sleep)**	1 W (massimo) arancione
➊ (alimentazione) disattivata	1 W (massimo) disattivata

SDM-HX95

Modo di alimentazione	Consumo energetico	Indicatore di accensione ⏻ (alimentazione)
funzionamento normale	60 W (massimo) verde
attivo-spento* (deep sleep)**	1 W (massimo) arancione
➊ (alimentazione) disattivata	1 W (massimo) disattivata

* Quando il computer entra nel modo "attivo-spento", il segnale di ingresso viene interrotto e sullo schermo appare il messaggio "NO SEGNALE IN INGRESSO". Dopo 5 secondi, il monitor entra nel modo di risparmio energetico.
** "Deep sleep" è una modalità di risparmio energetico definita dalla Environmental Protection Agency.

Impostazione di MODO (IMMAGINE/AUDIO) (modo

Premendo più volte il tasto situato sul lato destro del monitor, è possibile selezionare il MODO tra VIDEOSIOCO → FILM → PC → AUTO.

Selezionando “AUTO”, il monitor regola automaticamente l’illuminazione dello schermo in base alla luminosità dell’ambiente circostante (funzione di regolazione automatica della luminosità). Per ulteriori informazioni, vedere “Funzione di regolazione automatica della luminosità (sensore di lucce)”.

Premere più volte il tasto 📁 L'impostazione predefinita di MODO è “FILM”. Premendo una volta il tasto 📋 viene visualizzato “FILM” (impostazione predefinita), premendolo di nuovo viene visualizzato “PC”.

Ad ogni pressione del tasto modo cambia come illustrato di seguito.

Sullo schermo viene visualizzato ciascun modo e MODO viene modificato. Il menu scompare automaticamente dopo circa 5 secondi.

Funzione di regolazione automatica della luminosità (sensore di luce)

Il presente monitor è dotato di una funzione che consente di regolare automaticamente la luminosità dello schermo in base alla luminosità dell'ambiente circostante. La luminosità dello schermo viene regolata sul livello più appropriato impostando il modo 📂 AUTO mediante il tasto situato sulla parte destra del monitor o mediante il menu IMMAGINE/AUDIO. L'impostazione predefinita della luminosità dello schermo è FILM. Se il modo 📂 viene impostato su AUTO mediante il tasto situato sulla parte destra del monitor, viene inoltre visualizzata la barra di regolazione. È possibile regolare la barra utilizzando i tasti ↓/↑. La luminosità dello schermo cambia in base al livello impostato.

Funzione di regolazione automatica della qualità dell'immagine (solo segnale RGB analogico)

Quando il monitor riceve un segnale di ingresso, la posizione e la nitidezza dell'immagine (fase/pixel) vengono regolate automaticamente, assicurando che sullo schermo appaia un'immagine nitida.

Modo predefinito in fabbrica

Quando viene trasmesso un segnale di ingresso al monitor, tale segnale viene fatto corrispondere automaticamente a uno dei modi preimpostati in fabbrica e memorizzati nel monitor, in modo da fornire un'immagine di alta qualità al centro dello schermo. Se il segnale di ingresso corrisponde al modo predefinito in fabbrica, l'immagine viene automaticamente visualizzata sullo schermo con le regolazioni predefinite.

Se i segnali di ingresso non corrispondono ai modi predefiniti in fabbrica

Quando il monitor riceve un segnale di ingresso non corrispondente ad alcuno dei modi predefiniti in fabbrica, viene attivata la funzione di regolazione automatica della qualità dell'immagine, assicurando che sullo schermo appaia sempre un'immagine nitida entro le gamme di frequenza che seguono. Frequenza orizzontale: 28–80 kHz

Frequenza verticale: 48–75 Hz

Di conseguenza, la prima volta che il monitor riceve segnali di ingresso che non corrispondono ad alcuno dei modi preimpostati in fabbrica, è possibile che l'apparecchio impieghi più tempo del normale per visualizzare l'immagine. Tali dati di regolazione vengono memorizzati automaticamente, in modo che, all'utilizzo successivo del monitor, questo funzioni come quando vengono ricevuti i segnali che corrispondono a uno dei modi preimpostati in fabbrica.

Se la fase, i pixel e la posizione dell'immagine vengono regolati manualmente

Per alcuni segnali di ingresso, la funzione di regolazione automatica della qualità dell'immagine del monitor potrebbe non essere sufficiente a impostare completamente fase, pixel e posizione. In tal caso, è possibile effettuare tali regolazioni manualmente (pagina 16), regolazioni che verranno memorizzate come modi utente e richiamate automaticamente ogni volta che il monitor riceve gli stessi segnali di ingresso.

Guida alla soluzione dei problemi

Prima di contattare l'assistenza tecnica, consultare la seguente sezione.

Messaggi a schermo

Se si presenta qualche problema relativo al segnale di ingresso, sullo schermo appare uno dei messaggi descritti di seguito. Per risolvere il problema, vedere “Sintomi e soluzioni dei problemi” a pagina 22.

Se sullo schermo appare il messaggio "FUORI GAMMA"

Significa che il segnale di ingresso non è supportato dalle caratteristiche tecniche del monitor. Controllare le voci sottostanti.

Per ulteriori informazioni sui messaggi a schermo, vedere "Sintomi e soluzioni dei problemi" a pagina 22.

Se viene visualizzato "xxx.x kHz / xxx Hz"

Significa che la frequenza orizzontale o la frequenza verticale non è supportata dalle caratteristiche tecniche del monitor. Le cifre indicano le frequenze orizzontale e verticale del segnale di ingresso corrente.

INFORMAZIONI FUORI GAMMA INGRESSO#:XXXXX XXX . XkHz / XXXHz

Se viene visualizzato "RISOLUZIONE> 1280 × 1024"

Significa che la risoluzione non è supportata dalle caratteristiche tecniche del monitor (1280 × 1024 o inferiore).

INFORMAZIONI FUORI GAMMA INGRESSO#:XXXXX RISOLUZIONE > 1280X1024

Se sullo schermo appare il messaggio "NO SEGNALE IN INGRESSO"

Significa che non viene immesso alcun segnale tramite il connettore correntemente selezionato.

Se RILEV INGRESSO (pagina 17) è attivato, il monitor rileva un altro segnale di ingresso e modifica automaticamente l'ingresso.

INFORMAZIONI NO SEGNALE IN INGRESSO INGRESSO#: XXXXX VAIA RISPARMIO ENERG

Il monitor entrerà nel modo di risparmio energetico dopo circa 5 secondi a partire dal momento in cui viene visualizzato il messaggio.

Se sullo schermo appare il messaggio "CAVO SCOLLEGATO"

Significa che il cavo del segnale video è stato scollegato dal connettore correntemente selezionato.

Se RILEV INGRESSO (pagina 17) è attivato, il monitor rileva un altro segnale di ingresso e modifica automaticamente l'ingresso.

INFORMAZIONI CAVO SCOLLEGATO INGRESSO#:XXXXX

Sintomi e soluzioni dei problemi

Se si verifica un problema causato dal computer o da altri apparecchi collegati, fare riferimento al relativo manuale delle istruzioni.

Sintomo Controllare quanto segue
L'immagine non viene visualizzata
L'indicatore ⏻ (alimentazione) non si illumina o l'indicatore ⏻ (alimentazione) non si illumina quando viene premuto l'interruttore ⏻ (alimentazione).	• Controllare che il cavo di alimentazione sia collegato correttamente.
Sullo schermo appare il messaggio “CAVO SCOLLEGATO”.	• Controllare che il cavo del segnale video sia collegato correttamente e che tutte le spine siano saldamente inserite nelle rispettive prese (pagina 7).• Controllare che i piedini del connettore di ingresso video non siano piegati o rientranti.• Verificare che la selezione dell'ingresso sia correttamente impostata (pagina 11).• È stato collegato un cavo del segnale video non in dotazione. Se viene collegato un cavo del segnale video diverso da quello in dotazione, è possibile che sullo schermo venga visualizzato il messaggio “CAVO SCOLLEGATO”. Non si tratta di un problema di funzionamento.
Sullo schermo appare “NO SEGNALE IN INGRESSO” o se l'indicatore ⏻ (alimentazione) è arancione.	• Controllare che il cavo del segnale video sia collegato correttamente e che tutte le spine siano saldamente inserite nelle rispettive prese (pagina 7).• Controllare che i piedini del connettore di ingresso video non siano piegati o rientranti.• Verificare che la selezione dell'ingresso sia correttamente impostata (pagina 11).■Problemi causati dal computer o da altri apparecchi collegati e non dal monitor• Il computer si trova nel modo di risparmio energetico. Premerc un tasto qualsiasi sulla tastiera o spostare il mouse.• Controllare che la scheda grafica sia installata correttamente.• Controllare che il computer sia acceso.
Sullo schermo appare il messaggio “FUORI GAMMA” (pagina 21).	■Problemi causati dal computer o da altri apparecchi collegati e non dal monitor• Controllare che la gamma di frequenza video rientri in quella specificata per il monitor. Se con questo monitor ne è stato sostituito uno precedente, ricollegare quest’ultimo, quindi regolare la scheda grafica del computer come indicato di seguito.Frequenza orizzontale: 28–80 kHz (RGB analogico), 28–64 kHz (RGB digitale)Frequenza verticale: 48–75 Hz (RGB analogico), 60 Hz (RGB digitale)Risoluzione: 1280 × 1024 o inferiore
Utilizzo di Windows. • Se con questo monitor ne è stato sostituito uno precedente, ricollegare quest’ultimo e completare le operazioni descritte di seguito. Selezionare “SONY” dall’elenco “Produttori” e “SDM-HX75 o SDM-HX95” dall’elenco “Modelli” nella finestra di selezione delle periferiche di Windows. Qualora “SDM-HX75 o SDM-HX95” non venisse visualizzato nell’elenco “Modelli”, provare “Plug & Play”.
Utilizzo di un sistema Macintosh.	• Se si collega un computer Macintosh, utilizzare un adattatore (non in dotazione), se necessario. Collegare l’adattatore al computer prima di connettere il cavo del segnale video.
L'immagine è tremolante, salta, oscilla o non è chiara.L'immagine è sfocata.	• Regolare i pixel e la fase (solo segnale RGB analogico) (pagina 16).• Provare a collegare il monitor a un’altra presa di rete CA, preferibilmente su un circuito diverso.■Problemi causati dal computer o da altri apparecchi collegati e non dal monitor• Per l’impostazione più adatta del monitor, consultare il manuale della scheda grafica.• Assicurarsi che il modo grafico (VESA, Macintosh 19” Color, ecc.) e la frequenza del segnale di ingresso siano supportati dal monitor. Anche se la frequenza rientra nella gamma adatta, alcune schede grafiche potrebbero avere un impulso sincronico troppo basso perché il monitor possa sincronizzarvisi correttamente.• Questo monitor non è in grado di elaborare i segnali di interlacciamento. Impostare i segnali progressivi.• Regolare la frequenza di refresh del computer (frequenza verticale) per ottenere la migliore immagine possibile (60 Hz consigliato).
	Regolare il contrasto e la luminosità (pagina 13).Regolare la nitidezza (pagina 14).Regolare i pixel e la fase (solo segnale RGB analogico) (pagina 16).■Problemi causati dal computer o da altri apparecchi collegati e non dal monitorImpostare la risoluzione del computer su 1280 × 1024 .
L'immagine è sdoppiata.	Eliminare eventuali prolunghe del cavo video e/o scatole di commutazione video.Controllare che tutte le spine siano inserite saldamente nelle rispettive prese.
L'immagine non è centrata o non è delle dimensioni corrette (solo segnale RGB analogico).	Regolare i pixel e la fase (pagina 16).Regolare la posizione dell’immagine (pagina 17). Si noti che alcuni modi video non riempiono lo schermo fino ai bordi.
L'immagine è troppo piccola.	■Problemi causati dal computer o da altri apparecchi collegati e non dal monitorImpostare la risoluzione del computer su 1280 × 1024 .
L'immagine è scura.	Regolare la retroilluminazione (pagina 13).Regolare la luminosità (pagina 13).Regolare la gamma mediante il menu GAMMA (pagina 13).Dopo l’accensione, occorrono alcuni minuti prima che il display si illumini.Se il modo Impostato su AUTO, è possibile che in condizioni di illuminazione scarsa la luminosità del display diminuisca (pagina 12 , 20).
Sono visibili disturbi ondulati o ellittici (effetto moiré).	Regolare i pixel e la fase (solo segnale RGB analogico) (pagina 16).
Il colore non è uniforme.	Regolare i pixel e la fase (solo segnale RGB analogico) (pagina 16).
Il colore bianco non è perfetto.	Regolare la temperatura di colore (pagina 14).
I tasti del monitor non sono operativi (sullo schermo appare l’icona 📄n).	Se “BLOCCO MENU” è impostato su “Si”, impostarlo su “NO” (pagina 18).
La risoluzione visualizzata nella schermata del menu non è corretta.	A seconda dell’impostazione della scheda grafica, è possibile che la risoluzione visualizzata nella schermata del menu non corrisponda a quella impostata sul computer.

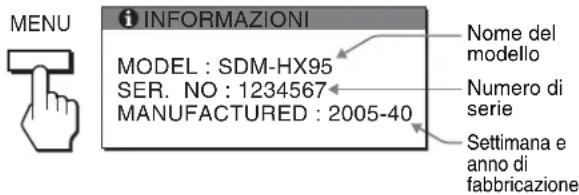

Visualizzazione delle informazioni relative al monitor

Durante la ricezione del segnale video da parte del monitor, tenere premuto il tasto MENU per più di 5 secondi finché non viene visualizzata la finestra informativa.

Premere di nuovo il tasto MENU per chiudere la finestra.

Esempio

MENU INFORMAZIONI MODEL : SDM-HX95 SER. NO : 1234567 MANUFACTURED : 2005-40 Nome del modello Numero di serie Settimana e anno di fabbricazione

Se un problema persiste, consultare un rivenditore Sony autorizzato e fornire le informazioni elencate di seguito.

• Nome del modello: SDM-HX75 o SDM-HX95
• Numero di serie
• Descrizione dettagliata del problema
• Data di acquisto
• Nome e caratteristiche tecniche del computer e della scheda grafica
• Tipo di segnali di ingresso (RGB analogico/RGB digitale)

Caratteristiche tecniche

Pannello LCD Tipo di pannello: a-Si TFT Active

Matrix

Dimensioni dell'immagine:

17 pollici (43 cm)

(SDM-HX75)

19 pollici (48 cm)

(SDM-HX95)

Formato del segnale di ingresso

Frequenza di utilizzo RGB*

Orizzontale:

28–80 kHz (RGB analogico)

28–64 kHz (RGB digitale)

Verticale:

48–75 Hz (RGB analogico)

60 Hz (RGB digitale)

Risoluzione Orizzontale: massimo 1280 punti

Verticale: massimo 1024 linee

Livelli dei segnali di ingresso

Segnale video RGB analogico:

0,7 Vp-p, 75 Ω, positivo

Segnale SYNC:

Livello TTL, 2,2 kΩ, positivo o

negativo (sincronismo

orizzontale e verticale separato

oppure composito)

Segnale RGB (DVI) digitale:

TMDS (collegamento singolo)

Ingresso audio Minipresa stereo, 0,5 Vrms

Uscita diffusori 3 W × 2

Presa per le cuffie Minipresa stereo

Requisiti di alimentazione SDM-HX75

Temperatura di utilizzo 5–35 °C

Dimensioni (larghezza/altezza/profondità)

Display (verticalmente):

SDM-HX75

Circa 414 × 418,5 × 232 mm

SDM-HX95

Circa 466,5 × 468 × 265 mm

Peso SDM-HX75

Circa 6,5 kg

SDM-HX95

Circa 8,5 kg

Plug & Play DDC2B

Accessori Vedere pagina 7.

* Condizione di sincronizzazione orizzontale e verticale consigliata

- L'ampiezza della sincronizzazione orizzontale dovrebbe essere superiore al 4,8% della sincronizzazione orizzontale totale oppure 0,8 µsec, a seconda di qual è più ampia.

- L'ampiezza di oscuramento orizzontale dovrebbe essere superiore a 2,5 µsec.

- L'ampiezza di oscuramento verticale dovrebbe essere superiore a 450 µsec.

Il design e le caratteristiche tecniche sono soggetti a modifiche senza preavviso.

TFT LCD Color Computer Display

SDM-HX75

SDM-HX95

Owner's Record

- Italiano: Italiano
