MANUALE UTENTE INZONE M9 II SONY

Informazioni sui manuali

Questo Monitor LCD è fornito con i seguenti manuali. Conservare i manuali per riferimenti futuri.

Guida di installazione

Istruzioni per l'uso (questo manuale)

Guida (manuale Web)

Fornisce informazioni compreso l'utilizzo avanzato.

SONY SONY

https://rd1.sony.net/help/tv/27u9m2/h_zz/

Nota

- Le immagini e le illustrazioni utilizzate nella Guida di installazione e nel presente manuale servono esclusivamente come riferimento e possono differire dal prodotto effettivo.

Ubicazione della targhetta di identificazione

Le etichette indicanti il modello, la data di produzione (anno/ mese) e la tensione di alimentazione sono ubicate sul retro del Monitor LCD o sull'imballo.

Per i modelli con alimentatore esterno: Le etichette relative all'alimentatore, al modello e al numero di serie si trovano sul lato inferiore.

ATTENZIONE

RISCHIO DI SCOSSE ELETTRICHE NON APRIRE

NOTA IMPORTANTE

Questo prodotto è stato fabbricato da o per conto di Sony Corporation.

Importatore UE: Sony Europe B.V.

Richieste all'importatore UE o relative alla conformità di prodotto in Europa devono essere indirizzate al rappresentante autorizzato del costruttore, Sony Belgium, bijkantoor van Sony Europe B.V., Da Vincilaan 7-D1, 1930 Zaventem, in Belgio.

Il consumo energetico e altre informazioni di alimentazione, come richiesto dal regolamento della Commissione (UE) 2019/1782, sono disponibili sul seguente sito Web: https://compliance.sony.eu e https://compliance.sony.co.uk per il Regno Unito

Avvertenze sulla sicurezza

AVVERTENZA

Ventilazione

• Non coprire i fori d'aerazione o inserire oggetti nel mobile.
• Lasciare spazio intorno al Monitor LCD come mostrato sotto.

Installato a parete

30 cm 2 cm 10 cm 10 cm 10 cm

Spazio minimo indispensabile attorno al Monitor LCD.

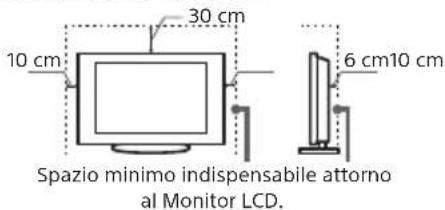

Installato con supporto

30 cm 10 cm 6 cm 10 cm Spazio minimo indispensabile attorno al Monitor LCD.

- Per garantire una ventilazione adeguata ed evitare l'accumulo di sporcizia e polvere:

• Non installare il Monitor LCD in posizione orizzontale o piana, capovolta, girato all'indietro o ruotato su un lato.
• Non posizionare il Monitor LCD su uno scaffale o dentro un armadio.
• Non coprire il Monitor LCD con tessuti od oggetti, come per esempio tende, giornali e simili.

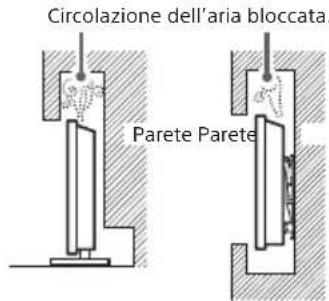

• Non installare il Monitor LCD nel modo indicato di seguito.

Circolazione dell'aria bloccata. Parete Parete

Circolazione dell'aria

Non bloccare l'area che assicura un'adeguata circolazione dell'aria.

Cavo di alimentazione

Maneggiare il cavo e la presa di corrente nel modo indicato di seguito, al fine di evitare il rischio di incendi, scosse elettriche, danni e/o lesioni:

• Utilizzare soltanto cavi di alimentazione forniti da Sony, non di altre marche.
• Inserire completamente la spina nella presa di corrente.
• Utilizzare il Monitor LCD esclusivamente con alimentazione da 100 V – 240 V CA.
• Prima di effettuare i collegamenti, per motivi di sicurezza assicurarsi di aver scollegato il cavo di alimentazione e prestare attenzione a non rimanere impigliati nei cavi con i piedi.
• Disinserire il cavo di alimentazione dalla presa di corrente prima di effettuare operazioni sul Monitor LCD o di spostarlo.
• Tenere il cavo di alimentazione lontano da fonti di calore.
• Scollegare e pulire regolarmente la spina del cavo di alimentazione. Se la spina è ricoperta di polvere ed è esposta a umidità, l'isolamento potrebbe deteriorarsi e provocare un incendio.

Nota

• Non utilizzare il cavo di alimentazione fornito su altri apparecchi.
• Non sottoporre a pressione, piegare o attorcigliare eccessivamente il cavo di alimentazione. I fili interni potrebbero scoprirsi o danneggiarsi.
• Non modificare il cavo di alimentazione.
• Non collocare oggetti pesanti sul cavo di alimentazione.
• Non tirare il cavo di alimentazione per disinserirlo.
• Non collegare un numero eccessivo di apparecchiature alla medesima presa di corrente.
• Non utilizzare una presa di corrente nella quale la spina non rimane saldamente inserita.

(A)(B)

Avviso per i clienti nel Regno Unito, Irlanda, Malta, Gibilterra e Cipro

Assicurarsi di utilizzare il cavo di alimentazione in dotazione (A). Per motivi di sicurezza, utilizzare il cavo di alimentazione specificato menzionato.

Avviso per i clienti in altri Paesi

Assicurarsi di utilizzare il cavo di alimentazione in dotazione (B). Per motivi di sicurezza, utilizzare il cavo di alimentazione specificato menzionato.

NOTA SULL'ALIMENTATORE

Attenzione

Per ridurre il rischio di incendi o scosse elettriche, non esporre questo apparato alla pioggia o all'umidità.

Per evitare il rischio di incendi o scosse elettriche, non appoggiare sull'apparecchio oggetti contenenti liquidi, come vasi o simili. Non installare l'apparecchio in uno spazio chiuso, come una libreria o mobili simili.

- Assicurarsi che la presa di corrente sia installata vicino all'apparecchio e che sia facilmente accessibile.

• Utilizzare esclusivamente l'alimentatore e il cavo di alimentazione in dotazione. In caso contrario, potrebbe verificarsi un problema di funzionamento.
• Collegare l'alimentatore a una presa di corrente facilmente accessibile.
  • Non attorcigliare il cavo di alimentazione attorno all'alimentatore.

Diversamente i fili del

cavo potrebbero spezzarsi e/o potrebbero verificarsi problemi di funzionamento dell'apparecchio.

• Non toccare l'alimentatore con le mani bagnate.
• In caso di anomalie all'alimentatore, scollegarlo immediatamente dalla presa di corrente.
• L'apparecchio è sotto tensione anche da spento e fino a quando non si stacca la spina dalla presa di corrente.
• È normale che l'alimentatore si riscaldi dopo un uso prolungato. Potrebbe risultare caldo quando lo si tocca con la mano.

Uso proibito

Non installare/utilizzare il Monitor LCD in luoghi, ambienti o situazioni come quelle elencate di seguito, al fine di evitare il rischio di malfunzionamenti, incendi, scosse elettriche o danni e/o lesioni.

Luoghi:

- All'aperto (esposto alla luce solare diretta), in spiaggia, su imbarcazioni, all'interno di un veicolo, in posizioni instabili, esposto all'acqua, pioggia, umidità o fumo.

Ambienti:

- Luoghi caldi, umidi o eccessivamente polverosi; dove possono entrare insetti; dove potrebbe essere esposto a vibrazioni meccaniche, vicino a fiamme nude, come candele accese, posizionate sul Monitor LCD. Non esporre il Monitor LCD a sgocciolamento o spruzzi e non posizionarvi sopra oggetti contenenti liquidi, come per esempio vasi.

Situazioni:

• Utilizzo con mani umide, oppure se il coperchio posteriore è stato rimosso, o con accessori non raccomandati dal costruttore. Durante i temporali, scollegare il Monitor LCD dalla presa di corrente.
• Installazione del Monitor LCD in una posizione che sporge verso uno spazio aperto. Potrebbero verificarsi lesioni o danni provocati da
  urti di persone o oggetti contro il Monitor LCD.
• Collocazione del Monitor LCD in aree umide o polverose, o in stanze con presenza di

fumi oleosi o vapore (nei pressi di tavoli da cucina o umidificatori). Potrebbero verificarsi incendi, scosse elettriche o deformazioni.

- Installazione del Monitor LCD in luoghi soggetti a temperature estremamente elevate, ad esempio alla luce solare diretta, in prossimità di radiatori o di ventole di riscaldamento. In tali condizioni, il surriscaldamento del Monitor LCD potrebbe provocare la deformazione del rivestimento e/o problemi di funzionamento.

- Se collocato nello spogliatoio di un bagno pubblico o di un centro termale, il Monitor LCD potrebbe

venire danneggiato dalla presenza di zolfo nell'aria, ecc.

• Per una qualità di immagine ottimale, evitare l'esposizione dello schermo a un'illuminazione diretta o alla luce del sole.
• Evitare di spostare il Monitor LCD da un ambiente freddo a un ambiente caldo. I cambiamenti improvvisi di temperatura ambientale possono portare alla formazione di condensa. Ciò potrebbe far sì che il Monitor LCD visualizzi immagini di scarsa qualità e/o con colori insoddisfacenti. Nel caso, lasciare evaporare completamente l'umidità prima di accendere il Monitor LCD.

Rottura di componenti:

• Non tirare oggetti contro il Monitor LCD. Il vetro dello schermo potrebbe rompersi a causa dell'impatto e provocare lesioni gravi.
• Se la superficie del Monitor LCD si rompe, non toccarla finché non è stato scollegato il cavo di alimentazione. In caso contrario, potrebbero generarsi scosse elettriche.

Periodi di inutilizzo

• Qualora si preveda di non utilizzare il Monitor LCD per numerosi giorni, scollegarlo dalla presa di corrente per motivi di sicurezza e nel rispetto dell'ambiente.
• Anche se spento, il Monitor LCD non è scollegato dalla rete elettrica; per scollegare completamente il Monitor LCD, estrarre la spina dalla presa di corrente.

Bambini

- Tenere SEMPRE i piccoli accessori fuori dalla portata dei bambini, in modo che non vengano ingeriti per errore.

Qualora si verifichino i seguenti problemi...

Spegnere il Monitor LCD e scollegare immediatamente la spina dalla presa di corrente qualora si verifichino i seguenti problemi.

Rivolgersi al proprio rivenditore o ad un Centro Assistenza Sony per fare controllare il Monitor LCD da personale qualificato.

Quando:

• Il cavo di alimentazione è danneggiato.
• La spina non rimane saldamente inserita nella presa di corrente.
• Il Monitor LCD è danneggiato per una caduta, un urto o un oggetto lanciato
• All'interno del Monitor LCD sono penetrate sostanze liquide o oggetti solidi.

Temperatura di funzionamento dei Monitor LCD

Utilizzando i Monitor LCD per lunghi periodi di tempo, la cornice attorno allo schermo tende a scaldarsi considerevolmente. Potrebbe risultare caldo quando lo si tocca con la mano.

Ambiente medico

Questo prodotto non può essere utilizzato come dispositivo medicale. Potrebbe provocare anomalie di funzionamento alle apparecchiature medicali.

Non collocare questo prodotto nelle vicinanze di dispositivi medicali

Questo prodotto (accessori inclusi) contiene magneti che potrebbero interferire con pacemaker, valvole shunt programmabili per il trattamento dell'idrocefalo o altri dispositivi medicali. Non collocare questo prodotto nelle vicinanze di persone che fanno uso di tali dispositivi medicali. Consultare il proprio medico prima di usare questo prodotto se si fa uso di dispositivi medicali.

Conservare fuori dalla portata dei bambini o di soggetti che necessitano di supervisione

Questo prodotto (accessori inclusi) contiene magneti. L'ingestione di magneti potrebbe causare gravi danni, come il rischio di soffocamento o lesioni intestinali. In caso di ingestione di magneti, consultare immediatamente un medico.

Influenza magnetica

Questo prodotto (inclusi gli accessori come i coperchi) utilizza magneti.

Non posizionare oggetti sensibili ai magneti (carta bancaria, carte di credito con codifica magnetica, ecc.) vicino a questo prodotto.

Precauzioni

- Si consiglia di guardare il Monitor LCD in condizioni di luce normale, in quanto la visione in condizioni di luce insufficiente oppure per lunghi periodi di tempo può affaticare la vista.

- Onde evitare danni all'udito, durante l'uso delle cuffie regolare il volume a livelli moderati.

Schermo:

• Per quanto lo schermo sia realizzato con tecnologia ad alta precisione e disponga del 99,99 % od oltre di pixel effettivi, potrebbero comparire, in modo permanente, dei piccolissimi punti scuri o luminosi (rossi, blu o verdi) sullo schermo. Ciò costituisce una caratteristica di fabbricazione dello schermo e non è un problema di funzionamento.
• Non premere o graffiare il pannello frontale e non posizionare oggetti sopra il Monitor LCD. L'immagine potrà risultare non uniforme o lo schermo danneggiato.
• Se il Monitor LCD viene utilizzato in un luogo freddo, le immagini potrebbero risultare distorte o più scure del normale. Non si tratta di un problema di funzionamento, bensì di un fenomeno che scompare con l'aumento della temperatura.
• Se si guardano spesso fotografie o immagini fisse, è possibile che a volte permanga un'immagine latente. Tale effetto scompare dopo alcuni istanti.
• È normale che durante l'uso, sia il Monitor LCD che il rivestimento esterno tendano a scaldarsi considerevolmente. Non si tratta di un malfunzionamento.
• Lo schermo contiene piccole quantità di cristalli liquidi. Per lo smaltimento attenersi ai regolamenti e alle normative locali.

Cura e pulizia della superficie del Monitor LCD e del rivestimento

• Evitare di toccare lo schermo.
• Per rimuovere la polvere dalla superficie dello schermo e dal rivestimento, utilizzare un panno in microfibra e procedere con delicatezza.
• Non spruzzare acqua o detergenti direttamente sul Monitor LCD. Potrebbero infiltrarsi o gocciolare all'interno attraverso la parte inferiore dello schermo o le feritoie del coperchio posteriore e provocare danni al Monitor LCD.

Dispositivi opzionali

• Mantenere i componenti opzionali o eventuali apparecchiature che emettono radiazioni elettromagnetiche lontano dal Monitor LCD. In caso contrario, si potranno verificare distorsione dell'immagine e/o disturbi dell'audio.
• Il presente apparecchio è stato testato ed è risultato conforme ai limiti imposti dagli standard EMC utilizzando un cavo del segnale di collegamento di lunghezza inferiore a 3 metri.

Smaltimento del Monitor LCD

Trattamento del dispositivo elettrico o elettronico a fine vita (applicabile in tutti i Paesi dell'Unione Europea e in altri Paesi con sistema di raccolta differenziata)

Questo simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve invece essere consegnato in un punto di raccolta appropriato per il riciclo di apparecchi elettrici ed elettronici. Assicurandovi che questo prodotto sia smaltito correttamente, contribuirete a prevenire potenziali conseguenze negative per l'ambiente e per la salute che potrebbero altrimenti essere causate da uno smaltimento inadeguato. Il riciclaggio dei materiali aiuta a conservare le risorse naturali. Per informazioni più dettagliate circa il riciclaggio di questo prodotto, potete contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti oppure il negozio dove l'avete acquistato.

Installazione/Impostazione

- Installare e utilizzare il Monitor LCD attenendosi alle istruzioni di seguito al fine di evitare il rischio di incendi, scosse elettriche o danni e/o lesioni.

Installazione

• Il Monitor LCD deve essere installato in prossimità di una presa di corrente facilmente accessibile.
• Posizionare il Monitor LCD su una superficie stabile e piana per evitare che possa cadere e causare lesioni personali o danni materiali.
  • Installare il Monitor LCD in una posizione che non permette di tirarlo, spingerlo o rovesciarlo.

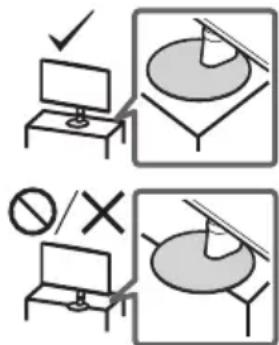

• Installare il Monitor LCD in modo che il relativo supporto da tavolo non sporga dal supporto del Monitor LCD (non in dotazione). Se il supporto da tavolo sporge dal supporto del Monitor LCD, il Monitor LCD potrebbe rovesciarsi o cadere e causare danni alle persone o al Monitor LCD stesso.

• Prima di trasportare il Monitor LCD, scollegare tutti i cavi.
• Quando si trasporta il Monitor LCD manualmente, sostenerlo come mostrato sotto. Non praticare pressione sul pannello LCD e sulla cornice intorno allo schermo.

• Quando si solleva o si sposta il Monitor LCD, tenerlo saldamente dal lato inferiore.
• Durante il trasporto, non sottoporre il Monitor LCD a urti o vibrazioni eccessive.
• Nel caso in cui si renda necessario trasportare il Monitor LCD per farlo riparare o per un trasloco, richiuderlo sempre nell'imballaggio originale.

Installazione del Monitor LCD a parete

Il presente manuale d'uso fornisce solo le fasi di preparazione del Monitor LCD in vista dell'installazione a parete.

Il Monitor LCD può essere installato a parete utilizzando una staffa di montaggio a parete (non in dotazione). Se il supporto da tavolo è fissato al Monitor LCD, potrebbe essere necessario staccare il Monitor LCD dal supporto da tavolo.

Prima di collegare i cavi, occorre preparare il Monitor LCD per l'installazione della staffa di montaggio a parete.

Per ragioni di sicurezza e di protezione del prodotto, Sony raccomanda che l'installazione del Monitor LCD a parete sia effettuata da personale qualificato. Non cercare di eseguire l'installazione personalmente.

• Attenersi alla guida di istruzioni fornite con la staffa di montaggio a parete per il modello in uso. Per l'installazione di questo Monitor LCD è necessario disporre di sufficiente competenza, in particolare per determinare la solidità della parete e per decidere se è in grado di sostenere il peso del Monitor LCD.

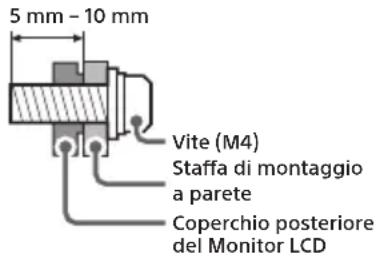

• Le viti per l'installazione della staffa di montaggio a parete sul Monitor LCD non sono fornite.

- La lunghezza della vite per la staffa di montaggio a parete varia a seconda dello spessore della staffa di montaggio a parete. Fare riferimento all'illustrazione di seguito.

5 mm - 10 mm Vite (M4) Staffa di montaggio a parete Coperchio posteriore del Monitor LCD

- Consultare la tabella seguente per lo schema dei fori per il montaggio a parete.

Nome modello	Schema dei fori per il montaggio a parete
	a × b
SDM-27U9M2 100 × 100 mm

Caratteristiche tecniche

Sistema

Tipo di pannello Pannello LCD (cristalli liquidi), Retroilluminazione a LED Uscita audio (W) 2 + 2

Prese di ingresso/uscita

HDMI IN 1/2 (HDMI 2.1, HDCP 2.3)

Ω (Mini jack stereo)

UPDATE

(Questo terminale serve solo per l'aggiornamento del software.) DP

DisplayPort (Ver. 2.1) - - + 19.5 V

Presa per l'alimentatore esterno

Potenza, caratteristiche prodotto e altro

Requisiti d'alimentazione 19,5 V CC con alimentatore esterno Valori nominali: ingresso 100 V – 240 V CA, 50/60 Hz Dimensioni schermo (diagonale) (circa) (cm/pollici) 68,4 / 27 Risoluzione schermo (orizzontale × verticale) (pixel) 3 840 × 2 160

Dimensioni (circa) (l × a × p) (cm)

con piedistallo

$$ 6 1, 5 \times 5 2, 8 \times 2 1, 1 $$

senza supporto da tavolo 61,5 × 36,3 × 7,3

Larghezza supporto (circa) (cm) 17,7

Peso (circa) (kg)

con piedistallo

$$ 6, 4 $$

senza supporto da tavolo 4,4

Altri

Temperatura di utilizzo Da 0 °C a 40 °C

Umidità d'esercizio

Dal 10 % all'80 % di u. r. (in assenza di condensa)

Nota

• Design e caratteristiche tecniche sono soggetti a modifiche senza preavviso.
• Alcune istruzioni sullo schermo potrebbero non essere applicabili al proprio modello di Monitor LCD.
• Le caratteristiche prodotto contenute nel presente manuale sono per REGOLAMENTO DELEGATO (UE) 1062/2010 DELLA COMMISSIONE. Consultare il relativo sito Web per informazioni su (UE) 2019/2013.

Numero di registrazione del prodotto (REGOLAMENTO DELEGATO (UE) 2019/2013 DELLA COMMISSIONE)

SDM-27U9M2 (1930205)

Informazioni sui marchi

• I termini HDMI e HDMI High-Definition Multimedia Interface e il logo HDMI sono marchi o marchi registrati di HDMI Licensing Administrator, Inc. negli Stati Uniti e in altri paesi.
• DisplayPort™, il logo DisplayPort™, il logo DisplayHDR™ e il logo AdaptiveSync™ sono marchi di proprietà di Video Electronics Standards Association (VESA®) negli Stati Uniti e in altri Paesi.
  • © 2021 NVIDIA, il logo NVIDIA e NVIDIA G-SYNC Compatible sono marchi di fabbrica registrati e/o marchi di fabbrica di NVIDIA Corporation negli Stati Uniti e in altri Paesi.
