NÁVOD NA OBSLUHU INZONE M9 II SONY

Tento LCD monitor sa dodáva s nasledujúcimi príručkami. Uchovajte príručky pre budúce použitie.

Sprievodca nastavením

Návod na obsluhu (táto príručka)

Príručka (webová príručka)

Poskytuje informácie vrátane pokročilého používania.

SONY SONY

https://rd1.sony.net/help/tv/27u9m2/h_zz/

Poznámka

- Obrázky a ilustrácie použité v Sprievodcovi nastavením a v tomto návode slúžia len na referenčné účely a môžu sa lišit od samotného produktu.

Umiestnenie identifikačného štítka

Štítky s číslom modelu LCD monitora, dátumom výroby (rok/mesiac) a s údajmi o napájacom zdroji sa nachádzajú na zadnej časti LCD monitora alebo na balení.

Pre modely s dodávaným napájacím adaptérom: Štítky s číslom modelu a sériovým číslom napájacieho adaptéra sa nachádzajú na spodnej strane napájacieho adaptéra.

UPOZORNENIE

RIZIKO ÚRAZU ELEKTRICKYM PRÚDOM NEOTVÁRAJTE

DÔLEŽITÉ UPOZORNENIE

Tento produkt vyrába spoločnost Sony alebo je vyrobený v mene Sony Corporation.

Dovozca pre EÚ: Sony Europe B.V.

Otázky či výrobok vyhovuje požiadavkám podľa legislatívy Európskej únie treba adresovať na autorizovaného zástupcu Sony Belgium, bijkantoor van Sony Europe B.V., Da Vincilaan 7-D1, 1930 Zaventem, Belgicko.

Spotreba energie a dalšie informácie o napájacom zdroji podla nariadenia Komisie (EÚ) 2019/1782 sú k dispozícii na tejto webovej stránke: https://compliance.sony.eu a https://compliance.sony.co.uk pre Spojené královstvo

• Vetracie otvory skrinky nikdy nezakrývajte a nič dovnútra prístroja nestrkajte.
• Ponechajte volný priestor okolo LCD monitora ako na ilustrácii dolu.

Nainštalovaný na stene

30 cm 2 cm 10 cm 10 cm 10 cm

Okolo prijímača ponechajte aspoň takýto volný priestor.

- Na zaručenie dostatočného vetrania a na predchádzanie usadzovaniu nečistôt alebo prachu:

• LCD monitor nekladte na plochu, neinštalujte ho hlavou dolu, dozadu ani nabok.
• LCD monitor nekladte na policu, koberec, postel'ani do skrine.
• LCD monitor neprikrývajte textíliami, ako sú záclony, ani predmetmi ako noviny a pod.

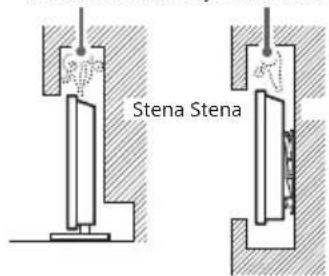

• LCD monitor neinstalujte podla ilustrácie dolu.

Cirkulácia vzduchu je zablokovaná.

Stena Stena

Neblokujte oblast cirkulácie vzduchu.

Sietový kábel

Pri manipulácii so sietovým káblom a zásuvkou dodržiavajte nasledujúce zásady, aby ste predišli vzniku rizika požiaru, zásahu elektrickým prúdom, poškodeniam alebo úrazom:

• Používajte iba sietové káble dodávané spoločnostou Sony, nie od iných dodávatelov.
• Zástrčku zasuňte úplne do sietovej zásuvky.
• LCD monitor pripájajte iba k sieti 100 V – 240 V striedavých.
• Pri zapájaní káblov sa pre vlastnú bezpečnosť presvedčte, že napájací kábel je odpojený. Nedotýkajte sa káblových konektorov.
• Predtým, ako budete s LCD monitorom pracovať alebo ho premiestňovať, odpojte napájací kábel od sietovej zásuvky.
• Napájací kábel nepribližujte k zdrojom tepla.
• Sieťovú zástrčku odpojte a pravidelne ju čistite. Ak je zástrčka zaprášená a pohlcuje vlhkost, môže sa znehodnotiť jej izolácia, čo môže spôsobit požiar.

Poznámka

• Dodávaný napájací kábel nepoužívajte so žiadnym iným zariadením.
• Napájací kábel príliš nestláčajte, neohýbajte ani neskrúcajte. Mohli by sa obnažit alebo zlomiť žily kábla.
• Napájací kábel neupravujte.
• Nekladte na napájací kábel nič tažké.
• Pri odpojovaní zástrčky neťahajte za napájací kábel.
• Nepripájajte príliš veľa spotrebičov k tej istej sietovej zásuvke.
• Nepoužívajte uvolnenú sietovú zásuvku.

(A)(B)

Upozornenie pre zákazníkov v Spojenom královstve, Írsku, na Malte, v Gibraltári a na Cypre

Používajte dodaný sietový kábel (A). Z bezpečnostných dôvodov používajte špecifikovaný dodaný sietový kábel.

Upozornenie pre zákazníkov v iných krajinách

Používajte dodaný sietový kábel (B). Z bezpečnostných dôvodov používajte špecifikovaný dodaný sietový kábel.

POZNÁMKA K NAPÁJACIEMU ADAPTÉRU

Varovanie

Chráňte zariadenie pred dažđom a vlhkosťou, aby ste predišli riziku požiaru alebo zásahu elektrickým prúdom. Neumiestňujte na zariadenie objekty naplnené tekutinami, ako napríklad vázy, aby ste predišli riziku požiaru alebo zásahu elektrickým prúdom. Toto zariadenie neumiestňujte do uzavretého priestoru, ako je knižnica alebo podobný priestor.

- Napájací kábel neomotávajte okolo napájacieho adaptéra. Drôt sa môže zlomiť a/alebo to môže

spôsobit poruchu mediálneho prijímača.
- Nechytajte napájací adaptér mokrými rukami.
- Ak si všimnete nejakú abnormalitu na napájacom adaptéri, okamžite ho odpojte od elektrickej zásuvky.
- Zariadenie nie je odpojené od zdroja napájania, pokial' je pripojené k elektrickej zásuvke, aj ked' ste samotné zariadenie vypli.
- Napájací adaptér sa pri dlhšom používaní zahrieva. Môže byť horúci, ked’ sa ho dotknete rukou.

Zakázané použitie

LCD monitor neinštalujte a nepoužívajte na miestach, v prostredí alebo v situáci, uvádzaných d'alej v texte, pretože môže dôjst k poruche LCD monitora a následne k požiaru, zasiahnutiu elektrickým prúdom, poškodeniu a/alebo k úrazu.

Umiestnenie:

- Vonku (na priamom slnečnom svetle), na morskom pobreží, na lodi alebo inom plavidle, vo vozidle, na nestabilných miestach, v blízkosti vody, na daždi, pri vlhkosti alebo dyme.

Prostredie:

- Miesta, ktoré sú horúce, vlhké alebo nadmerne prašné; miesta, kam môže preniknút hmyz; vystavené mechanickým vibráciám, v blízkosti zdroja otvoreného ohňa, napríklad zapálenej sviečky, ktorá je umiestnená na LCD monitore. LCD monitor chráňte pred odstrekujúcimi alebo kvapkajúcimi tekutinami. Nekladťe na LCD monitor žiadne predmety naplnené tekutinou, ako sú vázy a pod.

Situácie:

• Neobsluhujte mokrými rukami, s otvorenou skrinkou ani s príslušenstvom, ktoré výrobca neodporúča. Počas búrky odpojte LCD monitor od sietovej zásuvky.
• LCD monitor nainštalujte tak, aby trčal do otvoreného priestoru. Môže to spôsobit poranenie alebo poškodenie nárazom do LCD monitora.
• LCD monitor umiestnite do vlhkého alebo prašného prostredia alebo do miestnosti s výskytom olejove (v blízkosti kuchy alebo zvlhčovačo požiar, elektrický

- LCD monitor umiestnite na miesta vystavené extrémnym teplotám, ako priame slnečné žiarenie, blízko radiátorov alebo ohrievačov. LCD monitor sa môže v takýchto podmienkach prehriať a následne sa môže zdeformovať kryt alebo sa môže vyskytnúť porucha LCD monitora.

- Ak sa LCD monitor umiestni do šatne verejnej plavárne alebo termálnych prameňov, môže sa poškodit sírou prenášanou vzducl

• Aby ste dosiahli najlepšiu kvalitu obrazu, nevystavujte obrazovku priamemu osvetleniu alebo slnečnému svetlu.
• LCD monitor neprenášajte z chladného prostredia do teplého. Náhle zmeny teploty miestnosti môžu zapríčinit kondenzáciu vlhkosti. Výsledkom toho môže byť nekvalitný obraz LCD monitora a/alebo nekvalitné farby. Ak sa tak stane, pred zapnutím napájania LCD monitora nechajte vlhkost celkom vypariť.

Rozbité kúsky:

• Do LCD monitora nič nehádžte. Sklo na obrazovke sa môže nárazom poškodit a spôsobit vážny úraz.
• Ak povrch LCD monitora praskne, nedotýkajte sa ho, až kým neodpojíte napájací kábel. V opačnom prípade môže dôjst k zasiahnutiu elektrickým prúdom.

Ak sa prijímač nepoužíva

• Ak LCD monitor nebudete niekolko dní používať, odpojte ho od napájania z dôvodov ochrany životného prostredia a bezpečnosti.
• Pretože vypnutím sa LCD monitor od siete úplne neodpojí, na úplné odpojenie LCD monitora je potrebné vytiahnuť zástrčku zo sieťovej zásuvky.

Pre deti

- VŽDY uchovávajte drobné príslušenstvo mimo dosahu detí, aby ich nemohli omylom prehltnút.

Ak by sa vyskytli nasledujúce problémy...

Ak by sa vyskytol niektorý z nasledujúcich problémov, LCD monitor vypnite a okamžite odpojte napájací kábel.

Požiadajte predajcu alebo servisné stredisko spoločnosti Sony, aby prijímač skontroloval odborník.

Ked:

• Napájací kábel je poškodený.
• Sietová zásuvka je uvoľnená.
• LCD monitor bol poškodený pádom, úderom alebo predmetom, ktorý naň dopadol.
• Cez otvory v skrinke prenikne do prijímača tekutina alebo iný predmet.

Informácie o teplote LCD monitora

Ked' LCD monitor používate dlhšiu dobu, okolité časti panela sa nahrejú. Môže byt horúci, ked' sa ho dotknete rukou.

Zdravotnícke zariadenia

Tento výrobok sa nemôže používať ako zdravotnícka pomôcka. Môže spôsobit poruchu zdravotníckeho zariadenia.

Neumiestňujte tento výrobok blízko zdravotníckych prístrojov

Tento výrobok (vrátane príslušenstva) obsahuje magnet(y), ktoré môžu rušít kardiostimulátory, programovateľné bočníkové tlakové ventily na liečbu hydrocefalu alebo iné zdravotnícke prístroje. Neumiestňujte tento výrobok blízko osôb, ktoré používajú takéto zdravotnícke prístroje. Ak používate akýkolvek takýto zdravotnícky prístroj, pred použitím tohto výrobku sa poradťe so svojím lekárom.

Uchovávajte mimo dosahu detí alebo osôb pod dozorom

Tento výrobok (vrátane príslušenstva) obsahuje magnet(y). Prehltnutie magnetov by mohlo spôsobit vážnu ujmu, ako je nebezpečenstvo zadusenia alebo zranenie čriev. Ak dôjde k prehltnutiu magnetov (alebo magnetu), ihned vyhladajte lekársku pomoc.

Magnetický vplyv

Tento výrobok (vrátane príslušenstva, ako sú napr. kryty), používa magnety. Neumiestňujte magneticky citlivé predmety (hotovostné karty, kreditné karty s magnetickým kódovaním atd.) blízko tohto výrobku.

Upozornenia

• LCD monitor sledujte pri miernom osvetlení, pretože sledovanie LCD monitora pri slabom osvetlení alebo po dlhšiu dobu namáha vaše oči.
• Pri používaní slúchadiel si nastavte vhodnú hlasitost, pretože príliš vysoká úroveň môže spôsobit poškodenie sluchu.

Obrazovka:

• Hoci sa obrazovka vyrába použitím vysoko presnej technológie a 99,99 % a viac pixlov je funkčných, na obrazovke môžu byť trvalo čierne alebo jasné body (červené, modré alebo zelené). Ide o konštrukčnú charakteristiku obrazovky a nejde o jej poruchu.
• Čelný filter sa nesmie stláčať ani poškriabať, na tento LCD monitor nekladťe žiadne predmety. Zobrazenie by mohlo byť nerovnomerné a mohla by sa poškodiť obrazovka.
• Ak sa tento LCD monitor používa na chladnom mieste, na zobrazení sa môžu prejaviť škvrny alebo obraz môže stmavnúť. Nie je to príznak poruchy. Po zvýšení teploty tieto javy zmiznú.

• Ak sa trvalo zobrazujú nepohyblivé zobrazenia, môžu sa prejaviť „duchovia“. Po niekolkých okamihoch môžu zmiznút.

• Pri používaní tohto LCD monitora sa obrazovka a skrinka môže zohrievať. Nie je to príznak poruchy.

• Obrazovka obsahuje malé množstvo tekutých kryštálov. Pri likvidácii dodržiavajte platné nariadenia a predpisy.

Zaobchádzanie s povrchom obrazovky a skrinkou LCD monitora a ich čistenie

• Nedotýkajte sa obrazovky.
• Prach z povrchu obrazovky/skrinky utierajte jemne handričkou z mikrovlákna
• Nikdy nestriekajte vodu ani čistiaci prostriedok priamo na LCD monitor. Môže kvapkať na spodnú časť obrazovky alebo vonkajších častí a dostať sa do LCD monitora, pričom môže spôsobit poškodenie LCD monitora.

Prídavné zariadenia

• Prídavné zariadenia a všetky ostatné zariadenia vyžarujúce elektromagnetické žiarenie nepribližujte k LCD monitoru. Nedodržanie tejto podmienky môže spôsobít deformáciu zobrazenia a/alebo šum vo zvuku.
• Toto zariadenie bolo testované a bolo zistené, že spíňa limity stanovené v normách EMC pri použití pripojovacieho signálového kábla kratšieho ako 3 metre.

Likvidácia LCD monitora

Likvidácia starých elektrických a elektronických zariadení (platí v Európskej únii a ostatných krajinách so zavedeným separovaným zberom)

Tento symbol na výrobku alebo na jeho obale znamená, že výrobok nesmie byt spracovávaný ako komunálny odpad. Musí sa odovzdať do príslušnej zberne na recykláciu elektrických a elektronických zariadení. Zaručením správnej likvidácie tohto výrobku pomôžete predchádzať potenciálnym negativnym vplyvom na životné prostredie a na zdravie človeka, ktoré by mohli byt zapríčinené nevhodným zaobchádzaním s odpadmi z tohto výrobku. Recyklovaním materiálov pomôžete zachovať prirodné zdroje. Podrobnejšie informácie o recyklácii tohto výrobku vám na požiadanie poskytne miestny úrad, služba likvidácie komunálneho odpadu alebo predajňa, v ktorej ste si tento výrobok zakúpili.

Inštalácia/Nastavenie

- LCD monitor nainštalujte a používajte v súlade s dolu uvedenými pokynmi, aby ste predišli vzniku rizika požiaru, úderu elektrického prúdu, poškodeniam alebo úrazom.

Inštalácia

• LCD monitor treba nainštalovať v blízkosti lahko dostupnej sietovej zásuvky.
• Umiestnite LCD monitor na stabilný rovný povrch, aby ste predišli jeho prevrhnutiu a zraneniu alebo poškodeniu majetku.
• LCD monitor nainštalujte na miesto, odkial'ho nemožno stiahnut', posunút' ani prevrhnút'.

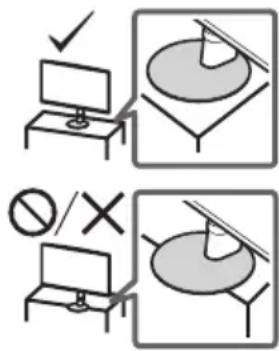

• LCD monitor nainštalujte tak, aby stolový stojan LCD monitora neprečnieval mimo stojana LCD monitora (nedodáva sa). Ak stolový stojan prečnieva mimo stojana LCD monitora, LCD monitor sa môže prevrhnút, spadnút a spôsobit zranenie osób alebo sa môže LCD monitor poškodit.

• Pred premiestňovaním LCD monitora odpojte všetky káble.
• Pri prenášaní držte LCD monitor tak, ako je to znázornené nižšie. LCD panel a rám okolo obrazovky chráněte pred zvýšeným namáhaním.

• Pri dvíhaní alebo prenášaní LCD monitora ho držte za spodnú stranu.
• Pri prenášaní a preprave chráněte LCD monitor pred nárazmi alebo nadmernými vibráciami.
• Pri preprave do opravy alebo pri stahovaní zabalte LCD monitor do pôvodného kartónu a baliaceho materiálu.

Inštalácia LCD monitora na stenu

V tomto návode na používanie LCD monitora sú uvedené len kroky na prípravu LCD monitora na inštaláciu na stenu pred samotnou inštaláciou na stenu.

LCD monitor možno namontovať na stenu pomocou vhodnej montážnej konzoly na stenu (nedodáva sa). Ak je na LCD monitor pripevnený stolový stojan, môže byť potrebné odmontovať stolový stojan od LCD monitora.

Spoločnosť Sony dôrazne odporúča pre ochranu produktu a z bezpečnostných dôvodov zverit upevnenie LCD monitora na stenu kvalifikovaným odborníkom. Nepokúšajte sa ho montovať sami.

• Postupujte podla návodu, ktorý je dodaný spolu s Montážnou konzolou na stenu pre váš model. Montáž tohto LCD monitora vyžaduje adekvátne odborné znalosti. Obzvlášť je potrebné určit, či je stena dostatočne pevná na to, aby udržala hmotnost LCD monitora.
• Skrutky na pripevnenie montážnej konzoly na stenu k LCD monitoru nie sú súčastou dodávky.
• Dížka skrutky pre montážnu konzolu na stenu sa líši v závislosti od hrúbky montážnej konzoly na stenu. Pozrite si nasledujúci obrázok.

5 mm - 10 mm Skrutka (M4) Montážna konzola na stenu Zadný kryt LCD monitora

- Vzdialenost otvorov pre montáž na stenu nájdete v nasledujúcej tabulke.

Názov modelu	Vzdialenost otvorov pre montáž na stenu
	a × b
SDM-27U9M2 100 × 100 mm

Špecifikácie

Systém

Systém panela Panel LCD (displej s tekutými kryštálmi), Podsvietenie LED

UPDATE (Tento konektor slúži len na aktualizáciu softvéru.)

DP

DisplayPort (verzia 2.1)

- C + 19.5 V Vstup pre sietový adaptér

Napájanie, informácie o produkte a dálšie

Požiadavky na napájanie 19,5 V jednosmerný prúd s napájacím adaptérom Menovitý výkon: Vstup 100 V – 240 V striedavého prúdu, 50/60 Hz

Rozmery obrazovky (merané diagonálne) (Pribl.) (cm/palcov) 68,4 / 27

Rozlíšenie displeja (vodorovne × zvisle) (pixelov) 3 840 × 2 160

Rozmery (Pribl.) (š × v × h) (cm)

Prevádzková teplota 0 °C – 40 °C

Prevádzková vlhkost 10 % – 80 % RH (nekondenzovaná)

Poznámka

• Dizajn a špecifikácie sa môžu zmenit bez oznámenia.
• Niektoré pokyny na obrazovke sa nemusia vztahovat' na váš model LCD monitora.
• Opis výrobku v tomto návode sa uvádza vzhľadom na DELEGOVANÉ NARIADENIE KOMISIE (EÚ) č. 1062/2010. Viac informácií týkajúcich sa nariadenia (EÚ) č. 2019/2013 nájdete na webovej lokalite.

Registračné číslo výrobku (DELEGOVANÉ NARIADENIE KOMISIE (EÚ) 2019/2013)

SDM-27U9M2 (1930205)

Informácie o ochranných známkach

• Výrazy HDMI, HDMI High-Definition Multimedia Interface a logo HDMI sú obchodnými známkami alebo registrovanými obchodnými známkami spoločnosti HDMI Licensing Administrator, Inc. v Spojených štátoch amerických a dalších krajinách.
- DisplayPort™, logo DisplayPort™, logo DisplayHDR™ a logo AdaptiveSync™ sú ochranné známky, ktoré vlastní Video Electronics Standards Association (VESA®) v Spojených štátoch a d'alších krajinách.
• © 2021 NVIDIA, logo NVIDIA a NVIDIA G-SYNC Compatible sú ochranné známky a/alebo registrované ochranné známky spoločnosti NVIDIA Corporation v USA a dalších krajinách.
