HASZNÁLATI ÚTMUTATÓ INZONE M9 II SONY

Az LCD monitorhoz a következő útmutatókat mellékeltük. Kérjük, őrizze meg az útmutatókat későbbi tájékozódás céljából.

Beállítási útmutató

Kezelési útmutató (ez a kézikönyv)

Súgóútmutató (webes kézikönyv)

Információkat nyújt, a speciális használatot is beleértve.

SONY SONY

https://rd1.sony.net/help/tv/27u9m2/h_zz/

Megjegyzés

- A Beállítási útmutatóban, valamint az ebben az útmutatóban szereplő képek és ábrák csak tájékoztatási célokat szolgálnak, és eltérhetnek a valós terméktől.

Az azonosító címke helye

A típusszám, a gyártási idő (év/hónap) és az áramellátás típusának címkéje az LCD monitor hátulján vagy a csomagoláson találhatók.

Hálózati adapterrel kiegészített modellek: A hálózati adapter típusszáma és sorozatszáma a hálózati adapter alján olvasható.

FONTOS FIGYELMEZTETÉS

Ezt a terméket a Sony Corporation vagy megbízottja gyártotta.

EU importör: Sony Europe B.V.

Az EU importörrel vagy az Európai termékbiztonsággal kapcsolatos kérdéseket a gyártó jogosult képviselőjének kell küldeni, Sony Belgium, bijkantoor van Sony Europe B.V., Da Vincilaan 7-D1, 1930 Zaventem, Belgium.

Az energiafogyasztással és a tápellátással kapcsolatos egyéb információk az (EU) 2019/1782 bizottsági rendeletének megfelelően a következő webhelyen érhetők el: https://compliance.sony.eu. Az Egyesült Királyságban látogasson el a következő webhelyre: https://compliance.sony.co.uk

Biztonsági előírások

FIGYELMEZTETÉS

Szellőzés

• Soha ne takarja el a készülék szellőzőnyílásait, illetve ne tegyen semmit a készülékbe.
• Az alábbi ábrán látható mértékű helyet hagyjon az LCD monitor körül.

Falra szerelve

30 cm 2 cm 10 cm 10 cm 10 cm

Legalább ennyi helyet hagyjon a készülék körül.

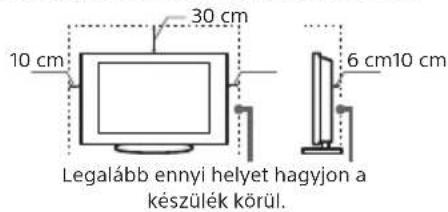

Állványon történő használat esetén

10 cm 30 cm 6 cm10 cm Legalább ennyi helyet hagyjon a készülék körül.

- A megfelelő szellőzés biztosítása, és por vagy szennyeződés felhalmozódásának megelőzése érdekében:

• Ne fektesse az LCD monitort a képernyővel lefele, és ne szerelje fel fejjel lefele, a hátára vagy az oldalára.
• Ne üzemeltesse az LCD monitort zárt polcon, ágyra vagy takaróra helyezve, illetve szekrényben.
• Ne takarja le az LCD monitort függönnyel vagy hasonló textíliával, illetve újsággal vagy hasonló anyaggal.

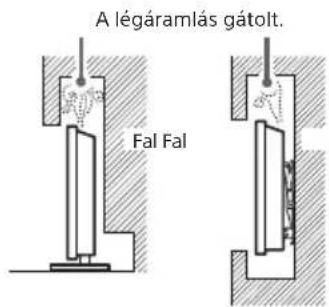

• Ne szerelje fel az LCD monitort az alábbi módokon.

A légáramlás gátolt. Fal Fal

Levegőkeringés Ne takarja el levegőkeringés útját.

Hálózati csatlakozóvezeték

A tűz, áramütés, anyagi kár vagy sérülés elkerülése érdekében a hálózati csatlakozóvezetéket az alábbi utasításoknak megfelelően használja:

• Csak a Sony által gyártott hálózati csatlakozóvezetéket használjon, ne használja más gyártókét.
• Ütközésig tolja a csatlakozódugaszt a hálózati aljzatba.
• Az LCD monitor csak 100 V – 240 V-os váltóáramú hálózatról üzemeltesse.
• Egyéb kábelek csatlakoztatása előtt, a biztonsága érdekében, mindig húzza ki a hálózati csatlakozóvezetéket.
• Ügyeljen rá, hogy lábai ne akadjanak a vezetékekbe. Húzza ki a hálózati csatlakozóvezetéket a hálózati aljzatból, mielőtt az LCD monitort áthelyezi vagy mozgatja.
• A hálózati csatlakozóvezetéket tartsa távol mindenféle hőforrástól.
• Rendszeresen húzza ki és tisztítsa meg alaposan a csatlakozódugaszt. Ha a dugasz beszennyeződik, az magába szívhatja a nedvességet, ami a szigetelési tulajdonságok romlásához vezethet, és ez tüzet okozhat.

Megjegyzés

• A mellékelt hálózati csatlakozóvezetéket ne használja más készülékhez.
• A vezetéket nem szabad túlzott mértékben megszorítani, meghajlítani vagy megcsavarni. A belső érpár csupaszolódhat vagy elszakadhat.
• A hálózati csatlakozóvezetéket nem szabad átalakítani.
• Ne helyezzen semmilyen nehéz tárgyat a hálózati csatlakozóvezetékre.
• Kihúzásnál soha ne magát a vezetéket húzza, hanem a csatlakozódugaszt.
• Ügyeljen arra, hogy ne csatlakoztasson túl sok készüléket ugyanahhoz a hálózati aljzathoz.
• Soha ne használjon szakszerűtlenül felszerelt hálózati aljzatot.

(A)(B)

Értesítés az Egyesült Királyságban, Írországban, Máltán, Gibraltáron és Cipruson élő vásárlóknak

A mellékelt hálózati csatlakozóvezetéket (A) használja. Biztonsági okokból az említett, mellékelt hálózati csatlakozóvezetéket kell használni.

Értesítés más országokban élő vásárlóknak

A mellékelt hálózati csatlakozóvezetéket (B) használja. Biztonsági okokból az említett, mellékelt hálózati csatlakozóvezetéket kell használni.

FIGYELMEZTETÉS A HÁLÓZATI ADAPTERRE VONATKOZÓAN

Figyelmeztetés

A tüz és áramütés veszélyének csökkentése érdekében ne tegye ki a készüléket esőnek vagy nedvességnek.

A tüz vagy áramütés megelőzése érdekében ne tegyen a készülékre folyadékkal telt tárgyat, például vázát. A berendezést ne helyezze üzembe szük helyeken, például könyvespolcon vagy hasonló szekrényben.

• A készüléket egy könnyen elérhető hálózati aljzat közelébe helyezze.
• A mellékelt hálózati adaptert és hálózati csatlakozóvezetéket használja. Ellenkező esetben ez meghibásodást okozhat.
• A hálózati adaptert könnyen elérhető hálózati aljzatra csatlakoztassa.
  • A hálózati

csatlakozóvezetéket ne csavarja a hálózati adapter köré. A belső vezető elszakadhat, és

a médiavevő hibás működését okozhatja.

• Ne érintse nedves kézzel a hálózati adaptert.
• Ha a hálózati adapter működésében rendellenességet tapasztal, azonnal válassza le a hálózati aljzatról.
• A készülék addig nincs áramtalanítva, amíg a hálózati aljzatra csatlakozik, akkor sem, ha magát a készüléket kikapcsolta.
• Mivel a hálózati adapter a hosszú használat során felmelegszik, előfordulhat, hogy a kezével forrónak érzi.

Tilos a készülék használata!

Ne helyezze üzembe, és ne használja az LCD monitort az alábbiakban felsorolt helyeken, környezetekben vagy alkalmakkor. Ellenkező esetben az LCD monitor meghibásodhat, tűzet, áramütést, anyagi kárt vagy sérülést okozhat.

Elhelyezés:

- Kültéren (közvetlen napsugárzásnak kitett helyen), tengerparton, hajón vagy más vízi járművön, járműben, instabil helyen, víz közelében, esőben, nedves vagy füstös környezetben tilos.

Környezet:

- Forró, párás vagy túlzottan poros környezetben; ahol rovarok juthatnak a belsejébe; ahol rázkódásnak van kitéve, valamint nyílt lángforrás, például az LCD monitorra helyezett égő gyertya közelében. Ne tegye ki az LCD monitort csepegő vagy fröccsenő víz hatásának, és ne helyezzen vízzel telt tárgyakat (pl. vázát) az LCD monitorra.

Alkalom:

- Ne használja nedves kézzel, eltávolított készülékházzal, vagy olyan kiegészítő berendezésekelk, amelyet a gyártó nem javasolt. Villámlással kísért vihar esetén húzza ki az LCD monitor a hálózati aljzatból.

- Oly módon, hogy az LCD monitor sarka kilógjon, és az akadályozza a közlekedést. Ez az LCD monitor

károsodását vagy személyi sérülést okozhat, ha egy sz beleütközik.

- Párás vagy poros helyen, vagy olyan helyiségben, ahol olajos füstnek

vagy goznek lenne kitéve az LCD monitor (főzőasztalok vagy párologtatók közelében). Ez tűzhöz, áramütéshez vagy a készülék elgörbüléséhez vezethet.

- Ahol szélsőséges hőmérsékletnek, például közvetlen napsütésnek lenne kitéve az LCD monitor, vagy fűtőtest vagy meleglevegőbefúvó közelében. Ilyen esetben az LCD monitor túlmelegedhet, a burkolata deformálódhat és/vagy az LCD monitor meghibásodhat.

- Ha az LCD monitort egy nyilvános fürdő vagy termálvíz öltözőjében szerelik fel, az LCD monitort károsíthatja a

levegőben megtalálható kén és más anyagok.

• A legjobb képminőség érdekében ne tegye ki a képernyőt közvetlen megvilágításnak vagy napfénynek
• Kerülje az LCD monitor hideg helyiségből meleg helyiségbe történő áthelyezését. A hirtelen hömérséklet-változások páralecsapódást okozhatnak. Ez pedig az LCD monitoron rossz minőségű képet vagy színeket okozhat. Ha ez bekövetkezne, hagyjon időt a párának a teljes elpárolgásra, mielőtt bekapcsolná az LCD monitor.

Letört darabok:

• Ne dobjon semmit az LCD monitornak. Az ütéstől a képernyő üvege betörhet, és komoly sérüléseket okozhat.
• Ha az LCD monitor felülete megreped, ne érintse meg addig, amíg meg nem szüntette a hálózati vezeték csatlakozását. Ellenkező esetben ez áramütést okozhat.

Ha a készüléket nem használja

• Környezetvédelmi és biztonsági okokból javasoljuk, hogy áramtalanítsa teljesen az LCD monitort, ha hosszabb ideig nem használja.
• Az LCD monitor kikapcsolt állapotban is feszültség alatt áll, amíg a hálózati aljzathoz csatlakozik. Az LCD monitor áramtalanításához húzza ki a hálózati csatlakozóvezetéket a hálózati aljzatból.

A gyermekekre vonatkozóan

- Az apró alkatrészeket MINDIG tartsa gyermekektől távol, nehogy véletlenül lenyeljék azokat.

Ha a következő problémák merülnek fel...

Kapcsolja ki az LCD monitort, és azonnal húzza ki a hálózati csatlakozóvezetéket, amikor a következő problémák valamelyikét tapasztalja.

Lépjen kapcsolatba a forgalmazóval vagy egy Sony szervizközponttal, és vizsgáltassa meg a készüléket szakemberrel.

Amikor:

• A hálózati csatlakozóvezeték megsérült.
• A csatlakozódugasz nem illeszkedik tökéletesen a hálózati aljzatba.
• Az LCD monitor megsérült, mert elejtették, megütötték vagy valamit nekidobtak.
• Valamilyen folyadék vagy szilárd tárgy kerül a készülék valamely nyílásába.

Az LCD monitor hömérséklete

Ha az LCD monitort hosszú ideig használja, a panel környezete felmelegszik. Előfordulhat, hogy a kezével forrónak érzi.

Egészségügyi intézmények

Ez a termék nem használható orvostechnikai eszközként. Az orvostechnikai berendezés hibás működését okozhatja.

A készüléket ne helyezze orvosi eszközök közelébe

A készülék (beleértve a kiegészítőit) mágnest vagy mágneseket tartalmaz, amelyek zavart okozhatnak a szívritmus-szabályozók, a programozható hydrocephalus söntszelepek és egyéb orvosi eszközök működésében. A készüléket ne helyezze ilyen orvosi eszközöket használó személy közelébe. Ha ilyen orvosi eszközöket használ, a készülék használata előtt kérje ki kezelőorvosa tanácsát.

Gyermekektöl és felügyeletre szoruló személyektöl távol tartandó

A készülék (beleértve a kiegészítőit) mágnest vagy mágneseket tartalmaz. A mágnesek lenyelése komoly veszélyt jelenthet, például fulladás vagy bélsérülések veszélyét. Ha valaki mágnest nyelt le, haladéktalanul orvoshoz kell fordulni.

Mágnesezhetőség

Ez a termék (a tartozékokat, például fedeleket is beleértve) mágneseket használ. Nem helyezzen mágnesességre érzékeny tárgyakat (mágneses kódolású bankkártyákat, hitelkártyákat stb.) a termék közelébe.

Óvintézkedések

• Az LCD monitort közepes megvilágítás mellett használja, mert az LCD monitor túl gyenge fénynél történő használata vagy a hosszú ideig történő használat megerőlteti szemeit.
• Fejhallgató használata esetén kerülje a túl nagy hangerőt, mert károsodhat a hallása.

Képernyő:

• Annak ellenére, hogy a képernyőt nagypontosságú technológiával gyártják, és a képpontok legalább 99,99 %-a működőképes, fekete vagy világos (piros, kék, zöld) pontok jelenhetnek meg tartósan a képernyőn. Ez a képernyő szerkezeti jellemzője, és nem jelent hibás működést.
• Ne nyomja vagy karcolja meg a képernyő felületét, és ne helyezzen semmilyen tárgyat az LCD monitor tetejére. A megjelenítés egyenetlenné válhat, és a képernyő megsérülhet.
• Ha az LCD monitort hideg helyen üzemelteti, a kép elmosódottá válhat, vagy a képernyő elsötétülhet. Ez nem hibajelenség. A jelenség megszűnik, amint a hömérséklet emelkedik.
• Ha hosszabb ideig állóképet jelenít meg a képernyőn, szellemkép jelenhet meg. Ez pár pillanat múlva eltűnik.
• Az LCD monitor üzemeltetése közben a képernyő és a készülékház felmelegedhet. Ez nem hibajelenség.
• A képernyő kis mennyiségű folyadékkristályt tartalmaz. Kövesse a helyi előírásokat és szabályozásokat hulladékként történő elhelyezéskor.

Az LCD monitor képernyőjének és házának kezelése és tisztítása

• Kerülje el a képernyő megérintését.
• A képernyő és a készülékház portalanításához használjon puha mikroszálas kendőt.
• Ne permetezzen vizet vagy tisztítószert közvetlenül az LCD monitorra. Beszivároghat a képernyő aljába vagy a külső alkatrészekbe, illetve az LCD monitor belsejébe juthat, és az LCD monitor károsodását okozhatja.

Külső készülékek

• Tartsa távol az LCD monitortól a külön megvásárolható készülékeket vagy bármely eszközt, amely elektromágneses sugárzást bocsát ki. Ellenkező esetben torzult kép vagy zaj jelentkezhet.
• Ez a termék a tesztelések alapján az EMC-szabványokban meghatározott korlátokon belül esik, ha 3 méternél rövidebb csatlakozó kábelekkel használják.

Az LCD monitor elhelyezése hulladékként

Feleslegessé vált elektromos és elektronikus készülékek hulladékként való eltávolítása. (Használható az Európai Unió és egyéb országok szelektív hulladékgyűjtési rendszereiben)

Ez, a készüléken vagy annak csomagolásán található szimbólum jelzi, hogy termék nem kezelhető háztartási hulladékként – kérjük, hogy azt elektromos és elektronikai hulladék gyűjtésére kijelölt gyűjtőhelyen adja le. A feleslegessé vált termék helyes kezelésével segít megelőzni a környezet és az emberi egészség károsodását, amely bekövetkezhetne, ha nem követi a hulladékkezelés helyes módját. Az anyagok újrahasznosítása segít a természeti erőforrások megőrzésében. A termék újrahasznosításával kapcsolatos további információkat illetően forduljon a területileg illetékes hivatalhoz, a helyi hulladékgyűjtő szolgáltatóhoz vagy ahhoz az üzlethez, amelyben a terméket vásárolta.

Üzembe helyezés, beállítás

- Tüz, áramütés, anyagi kár vagy sérülés elkerülése érdekében az LCD monitor az alábbi utasításoknak megfelelően helyezze üzembe és használja.

Üzembe helyezés

• Az LCD monitort egy könnyen elérhető hálózati aljzat közelébe helyezze.

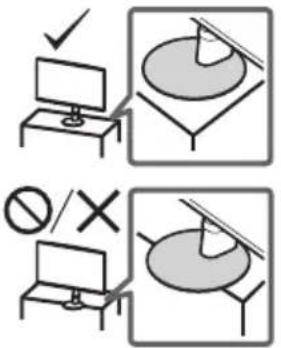

• Helyezze az LCD monitorst stabil, sík felületre, hogy megelőzze annak leesését, ami személyi sérülést, vagy a tulajdon megrongálódását okozhatja.
• Helyezze az LCD monitort egy olyan helyre, ahonnan nem lehet lerántani, lelökni vagy feldönteni.

- Helyezze el úgy az LCD monitort, hogy az LCD monitor asztali állványa ne lógjon túl az LCD monitor állványán (nincs mellékelve). Ha az asztali állvány túllóg az LCD monitoron, az az LCD monitor eldölését vagy leesését okozhatja, ami személyi sérülést vagy az LCD monitor megrongálódását eredményezheti.

• Az LCD monitor szállítása előtt húzza ki az összes kábelt.
• Ha kézzel szállítja az LCD monitort, akkor azt az alábbi ábra szerint kell megfogni. Ne gyakoroljon nyomást az LCD-képernyőre és a képernyőt körülvevő keretre.

• Ha felemeli vagy áthelyezi az LCD monitor, az aljánál fogja meg.
• Amikor szállítja az LCD monitort, ne tegye ki ütődésnek vagy erős rázkódásnak.
• Ha az LCD monitort szervizbe szállítja vagy költözködik, mindig csomagolja vissza az eredeti dobozába.

Az LCD monitor felszerelése a falra

Az LCD monitor jelen használati útmutatója csak az LCD monitor falra történő rögzítésének előkészítési lépéseit mutatja be.

Az LCD monitort egy megfelelő fali konzolra (nincs mellékelve) lehet szerelni. Ha az LCD monitorhoz asztali állvány csatlakozik, akkor szükség lehet az asztali állvány leválasztására az LCD monitorról. A kábelek csatlakoztatása előtt készítse elő az LCD monitort a fali konzolra szereléshez.

Termék- és baleset-biztonsági okokból a Sony azt tanácsolja, hogy az LCD monitor falra szerelését képzett szakember hajtsa végre. Ne kísérelje meg a termék önálló felszerelését.

• Kövesse az adott típus fali konzoljához mellékelt használati útmutatóban leírtakat. Az LCD monitor felszerelése megfelelő szaktudást igényel, különösen az LCD monitor súlyát tartó fal teherbírásának megállapítását illetően.
• A fali konzol LCD monitorhoz történő csatlakoztatásához szükséges csavarok nincsenek mellékelve.
• A fali konzol csavarjainak hossza a fali konzol vastagságának függvényében eltérő lehet. Kérjük, tekintse meg az alábbi ábrát.

5 mm - 10 mm Csavar (M4) Fali konzol Az LCD monitor hátsó fedele

- A fali konzol furatmintával kapcsolatosan tekintse meg a következő táblázatot.

Típusnév Fali konzol furatminta a × b SDM-27U9M2 100 × 100 mm

Műszaki adatok

Rendszer

Megjelenítő típusa LCD (folyadékkristályos kijelző), LED háttérvilágítás Hangkimenet (W) 2 + 2

Bemeneti/kimeneti csatlakozók

HDMI IN 1/2 (HDMI 2.1, HDCP 2.3)

( sztereó mini csatlakozó )

USB Type-B

UPDATE

(Ez a csatlakozó csak szoftverfrissítésre szolgál.)

DP

Hálózati adapter bemenete

Tápellátás, adatlap és egyebek

Tápellátás 19,5 V DC hálózati adapterrel Besorolás: Bemenet: 100 V – 240 V AC, 50/60 Hz

Képernyőméret (átlósan mérve) (Kb.) (cm/hüvelyk) 68,4 / 27

Kijelző felbontása (vízszintes × függőleges) (képpont) 3 840 × 2 160

Méretek (Kb.) (szé × ma × mé) (cm)

asztali állvánnyal

61,5×52,8×21,1

asztali állvány nélkül 61,5 × 36,3 × 7,3

Állvány szélessége (Kb.) (cm) 17,7

Tömeg (Kb.) (kg)

asztali állvánnyal

6,4

asztali állvány nélkül 4,4

Egyebek

Üzemi hömérséklet 0 °C – 40 °C között

Működési páratartalom 10 % – 80 % RH relatív páratartalom között (kicsapódás nélkül)

Megjegyzés

• A forma és a műszaki adatok előzetes bejelentés nélkül megváltozhatnak.
• Elófordulhat, hogy a képernyőn megjelenő utasítások egy része nem vonatkozik az LCD monitor modelljére.
• A jelen kézikönyvben található terméklap a következőhöz készült: BIZOTTSÁGI FELHATALMAZÁSON ALAPULÓ RENDELET (EU) 1062/2010. Látogasson el a webhelyre az (EU) 2019/2013 információkért.

Termékregisztrációs szám (BIZOTTSÁGI FELHATALMAZÁSON ALAPULÓ RENDELET, (EU) 2019/2013)

SDM-27U9M2 (1930205)

Védjegyekkel kapcsolatos információk

• A HDMI és a HDMI High-Definition Multimedia Interface kifejezések, valamint a HDMI embléma a HDMI Licensing Administrator, Inc. védjegyei vagy bejegyzett védjegyei az Amerikai Egyesült Államokban és más országokban.
• A DisplayPort™, a DisplayPort™ logó, a DisplayHDR™ logó és az AdaptiveSync™ logó a Video Electronics Standards Association (VESA®) védjegye az Egyesült Államokban és más országokban.
• A © 2021 NVIDIA, az NVIDIA logó és az NVIDIA G-SYNC Compatible az NVIDIA Corporation védjegye és/vagy bejegyzett védjegye az Egyesült Államokban és más országokban.
