MANUAL DE UTILIZARE INZONE M9 II SONY

Acest Monitor LCD este livrat împreună cu următoarele manuale. Vă rugăm să păstrați aceste manuale pentru a le consulta pe viitor.

Ghid de configurare

Instrucțiuni de utilizare (acest manual)

Ghid de asistență (manual online)

Contine informații, inclusiv despre utilizarea complexă.

SONY SONY

https://rd1.sony.net/help/tv/27u9m2/h_zz/

Notă

- Imaginile și illustrațiile utilizate în Ghidul de configurare și în acest manual au scop doar de referință și pot diferi față de produsul real.

Unde se află eticheta de identificare

Etichetele cu numărul modelului de Monitor LCD, data fabricației (an/lună) și tensiunea de alimentare se află pe partea din spate a Monitorului LCD sau pe ambalaj.

Pentru modelele cu adaptor de priză inclus: Etichetele pentru modelul și numărul de serie al adaptorului de priză se află în partea de jos a adaptorului.

Acest produs a fost fabricat de câtre sau în numele Sony Corporation.

Importer UE: Sony Europe B.V.

Întrebări către importatorul UE sau referitoare la conformitatea produsului în Europa se trimit către reprezentantul autorizat al producătorului, Sony Belgium, bijkantoor van Sony Europe B.V., Da Vincilaan 7-D1, 1930 Zaventem, Belgia.

Consumul de curent și alte informații referitoare la sursa de alimentare, conform cerințelor Regulamentului Comisiei (UE) 2019/1782 pot fi consultate pe site-ul: https://compliance.sony.eu și https://compliance.sony.co.uk pentru Regatul Unit

Informații privind siguranța

ATENTIE

Ventilatie

• Nu acoperiți niciodată orificiile de aerisire și nu introducți obiecte în interiorul carcasei aparatului.
• Lăsați suficient spațiu în jurul Monitorului LCD, așa cum este indicat mai jos.

Instalarea pe perete

30 cm 2 cm 10 cm 10 cm 10 cm

Lăsați cel puțin atât spațiu în jurul Monitorului LCD.

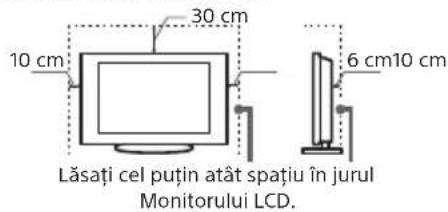

Instalarea pe un suport

10 cm 30 cm 6 cm10 cm Lăsați cel puțin atât spațiu în jurul Monitorului LCD.

- Pentru a asigura o ventilație corespunzătoare și a evita adunarea prafului și a murdăriei:

• Nu așezați Monitorul LCD culcat, răsturnat, pe spate sau lateral.
• Nu puneti Monitorul LCD pe un raft, pe covor, în pat sau într-un dulap.
• Nu acoperiți Monitorul LCD cu materiale textile, de exemplu cu o draperie, și nici cu alte obiecte, de exemplu ziare etc.

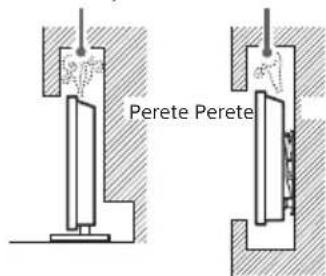

• Nu instalați Monitorul LCD așa cum este arătat mai jos.

Circulatia aerului este blocată.

Perete Perete

Circularea aerului

Nu blocati zona de circulare a aerului.

Cablul de alimentare

Pentru a evita riscul de incendii, șocuri electrice sau deteriorări și răniri, manevrați cablul de alimentare și ștecherul respectând următoarele:

• Utilizați exclusiv un cablu de alimentare marca Sony, nu de la alte firme.
• Introduceți complet stecherul în priză.
• Acest Monitor LCD poate funcționa numai la tensiuni de 100 V – 240 V c.a.
• Când conectați alte cabluri, aveți grijă să decuplați cablul de alimentare, pentru siguranța dvs., și aveți grijă să nu vă încurcați picioarele între cabluri.
• Decuplați cablul de alimentare de la priză înainte de a deplasa sau de a depana Monitorul LCD.
• Tineți cablul de alimentare la distanță de sursele de căldură.
• Decuplați ștecherul cablului de alimentare de la priză și curățați-I cu regularitate. Dacă există praf pe ștecher și acesta se umezește, este posibil ca izolația să fie deteriorată, ceea ce poate duce la declanșarea de incendii.

Notă

• Nu utilizati la alte echipamente cablul de alimentare furnizat.
• Nu găuriți, nu îndoii și nu răsuciți excesiv cablul de alimentare. Firele din interior se pot dezizola sau se pot rupe.
• Nu modificati cablul de alimentare.
• Nu așezați obiecte grele pe cablul de alimentare.
• Nu trageți de cablul propriu-zis pentru decuplarea aparatului de la priză.
• Nu conectați prea multe aparate la aceeași priză de retea.
• Nu utilizati un stecher care nu se potrivește cu priza.

(A)(B)

Atentionare pentru utilizatorii din Marea Britanie, Irlanda, Malta, Gibraltar și Cipru

Asigurați-vă că folosiți cablul de alimentare inclus (A). Din motive de siguranță, folosiți cablul de alimentare inclus menționat.

Atenționare pentru utilizatorii din alte țări

Asigurați-vă că folosiți cablul de alimentare inclus (B). Din motive de siguranță, folosiți cablul de alimentare inclus menționat.

NOTĂ PRIVIND ADAPTORUL DE RETEA

Atentie

Pentru a reduce riscul de incendiu sau electrocutare, nu expuneți acest aparat la ploaie sau umezeală.
Pentru a preveni pericolul de incendiu sau de lovituri, nu așezați obiecte pline cu lichide, cum ar fi vaze, pe aparat. Nu instalați acest echipament într-un spațiu închis, cum ar fi un raft de cărți sau un obiect similar.
- Asigurați-vă că priza de rețea este instalată în apropierea echipamentului și va fi ușor accesibilă.
- Asigurați-vă că folosiți adaptorul de priză și cablul de alimentare incluse. În caz contrar, se poate produce o defectiune.

• Conectați adaptorul de priză la o priză de rețea ușor accesibilă.
• Nu înfășurați cablul de alimentare în jurul adaptorului de priză. Miezul firului se poate tăia și/sau
  poate produce o defectiune a receptorului media.
• Nu atingeți adaptorul de priză cu mâinile ude.
• Dacă observați vreo anomalie la adaptorul de priză, scoateți-l imediat din priză.
• Aparatul nu este deconectat de la rețea atâta vreme cât este conectat la priza de rețea, chiar dacă aparatul în sine a fost oprit.
• Deoarece adaptorul de rețea se încălzește atunci când este folosit pentru o perioadă îndelungată, este posibil să simțiți că este fierbinte atunci când îl atingeți cu mâna.

Moduri interzise de utilizare

Nu instalați/nu utilizați Monitorul LCD în locații, medii înconjurătoare sau situații de genul celor prezentate mai jos, deoarece este posibil ca Monitorul LCD să producă incendii, șocuri electrice, deteriorări și/sau leziuni.

Locații:

- în exterior (la lumină solară directă), pe malul mării, pe o navă sau barcă, în interiorul unui vehicul, în locuri instabile, în apropierea apei, în locuri supuse la ploaie, umezeală sau fum.

Medii:

- Locuri unde este foarte cald sau umed, unde există mult praf; în spații unde există insecte care pot pătrunde în interior; în locații unde poate fi supus la vibrații mecanice, în apropierea unor surse de flacără deschisă, de exemplu lumânări aprinse, așezate pe Monitorul LCD. Monitorul LCD nu trebuie expus la picături sau stropire, și nu trebuie așezate deasupra lui recipiente ce conțin lichide, de exemplu vaze.

Situatii:

- Utilizare în cazul în care aveți măinile ude, cu carcasa demontată, sau când există dispositive atașate care nu au fost recomandate de producător. Decuplați Monitorul LCD de la priză în timpul furtunilor.

- Instalarea Monitorului LCD astfel încât să iasă în afară într-un spațiu deschis. Se pot produce vătămări corporale sau există pericolul ca Monitorul LCD sa obiecte.

- Amplasarea Monitorului LCD într-un spațiu cu umiditate sau praf sau într-o încăpere cu

fum sau abur cu grăsime (în apropierea spațiilor de gătit sau a umidificatoarelor). Se pot produce incendii, șocuri electrice sau deteriorări.

- Instalarea Monitorului LCD în spații expuse la temperaturi extreme, precum în lumina directă a soarelui, în apropierea unui radiator sau a unei surse de căldură. Este posibil ca Monitorul LCD să se supraîncălzească într-o astfel de situație, lucru ce poate duce la deformarea carcasei și/sau la defectarea Monitorului LCD.

- în cazul în care Monitorul LCD este așezat în vestiarul unei băi publice sau a unor băi termale, Monitorul LCD se poate defecta din atmosferă etc.

- Pentru o calitate optimă a imaginii, nu expuneți ecranul la iluminare sau lumină solară directă.

- Evitați mutarea Monitorului LCD dintr-o zonă răcoroasă în alta călduroasă. Modificările bruște de temperatură ambientală pot crea condens. Aceasta poate duce la distorsionarea imaginii Monitorului LCD și/sau la culori estompate. Dacă aceasta este situația, înainte de a conecta din nou Monitorul LCD la rețeaua de alimentare, permiteți evaporarea completă a umezelii.

Părți componente sparte:

• Nu aruncați obiecte spre Monitorul LCD. Sticla ecranului se poate sparge la impact, cauzând răniri grave.
• Dacă se sparge carcasa Monitorului LCD, nu o atingeți înainte de a decupla cablul de alimentare de la priză. În caz contrar, se pot produce șocuri electrice.

Când aparatul nu este utilizat

• Dacă nu utilizați Monitorul LCD câteva zile, decuplați-l de la rețea din motive ecologice și de siguranță.
• Deoarece Monitorul LCD nu este decuplat de la rețea dacă este doar oprit, scoateți ștecherul din priză pentru deconectarea completă.

Pentru copii

- Păstrați ÎNTOTDEAUNA accesoriiile mici departe de a putea fi atinse de copii, pentru a nu fi înghițite din greșeală.

În cazul în care apar următoarele probleme...

Opriti și decuplați imediat de la priză Monitorul LCD dacă survine vreuna dintre problemele prezentate mai jos. Solicitați-i distribuitorului dumneavoastră sau unui centru de service Sony ca o persoană calificată să verifice Monitorul LCD.

Când:

• Este deteriorat cablul de alimentare.
• Štecherul nu se potrivește cu priza.
• Monitorul LCD a fost deteriorat prin cădere, lovire sau izbirea cu un alt obiect.
• Vreun obiect sau lichid a pătruns în interiorul carcasei.

Despre temperatura Monitorului LCD

Când Monitorul LCD este utilizat pentru o perioadă îndelungată, zonele din jurul panoului se încălzesc. Este posibil să îl simțiți fierbinte la atingerea cu mâna.

Instituții medicale

Acest produs nu se va utiliza ca dispozitiv medical. Poate cauza defectarea echipamentelor medicale.

Nu amplasati acest produs în apropierea dispozitivelor medicale

Acest produs (inclusiv accesoriiile) conține unu sau mai mulți magneti care pot interfera cu stimulatoarele cardiace, șunturile ventriculo-peritoneale programabile pentru tratarea hidrocefaliei sau alte dispositive medicale. Nu amplasăți acest produs în apropierea persoanelor care utilizează astfel de dispositive medicale. Solicitați sfatul medicului înainte de a utiliză acest produs dacă folosiți astfel de dispositive medicale.

A nu se lăsa la îndemâna copiilor sau a persoanelor aflate sub supraveghere

Acest produs (inclusiv accesoriiile) conține unu sau mai mulți magneți. Înghițirea magnetului/magnetilor poate cauza vătămări grave, de exemplu sufocare sau leziuni intestinale. Dacă magneții (sau un singur magnet) au fost înghiți, consultați imediat medicul.

Influenta câmpului magnetic

Acest produs (inclusiv accesoriiile, cum ar fi capacele) utilizează magneti. Nu amplasati obiecte sensibile la magneti (carduri de plată, carduri de credit cu cod magnetic etc.) în apropierea acestui produs.

Măsuri de precauție

• Asigurați o iluminare moderată a camerei, deoarece nu este recomandată vizionarea Monitorului LCD o perioadă îndelungată de timp, în condiții de iluminare scăzută, deoarece vă poate fi afectată vederea.
• Când utilizati căștile, evitați audierea la un nivel ridicat al volumului, deoarece vă poate fi afectat auzul.

Ecranul:

• Deși ecranul este produs folosindu-se o tehnologie de înaltă precizie și 99,99 % sau mai mult dintre pixeli funcționează, este posibilă existența unor minuscule puncte negre sau a unora luminoase (roșii, albastre sau verzi) care să apară în mod constant pe ecran. Aceasta este o proprietate structurală a ecranului și nu constituie o disfuncționalitate.

• Nu împingeți și nu zgâriați filtrul frontal și nu așezați obiecte pe partea de sus a acestui Monitor LCD. Imaginea poate deveni neuniformă sau ecranul se poate deteriora.

• Dacă Monitorul LCD este utilizat într-un loc cu temperatură scăzută, poate apărea un efect de prelungire neregulată a liniilor orizontale, sau imaginea poate deveni întunecată. Aceasta nu reprezintă o defectiune. Fenomenul va dispărea pe măsură ce temperatura crește.

• Pot apărea imagini remanente în cazul în care sunt afișate în mod continuu imagini statice. Acestea pot să dispară după câteva momente.
• Ecranul și carcasa se încălzesc când Monitorul LCD este în uz. Aceasta nu reprezintă o disfunționalitate.
• Ecranul conține o cantitate mică de cristale lichide. Respectați instrucțiunile și regulamentele locale în vigoare cu privire la dezafectarea echipamentului.

Manevrarea și curățarea suprafeței ecranului/carcasei Monitorului LCD

Măsuri de precauție:

• Evitați să atingeți ecranul.
• Pentru a îndepărta praful de pe ecran și carcasă, ștergeți ușor cu o lavetă din microfibre.
• Nu pulverizați niciodată apă sau detergent direct pe Monitorul LCD. Poate să picure în partea de jos a ecranului sau pe componentele exterioare și să pătrundă în Monitorul LCD, provocând astfel defectarea Monitorului LCD.

Echipamentul optional

• Păstrați componentele opționale sau oricare alte dispositive care emit radiații electromagnetice la distanță de Monitorul LCD. În caz contrar, pot apărea distorsiuni și/sau zgomot.
• În urma testelor efectuate, s-a stabilit că acest echipament respectă limitele impuse de standardele CEM la utilizarea unui cablu de semnal mai scurt de 3 metri.

Dezafectarea Monitorului LCD

Dezafectarea echipamentelor electrice și electronice vechi (Se aplică pentru țările membre ale Uniunii Europene și pentru alte țări cu sisteme de colectare separată)

Acest simbol aplicat pe produs sau pe ambalajul acestuia, indică faptul că acest produs nu trebuie considerat un deșeu menajer. În schimb, produsul trebuie predat punctelor corespunzătoare de reciclare a echipamentelor electrice și electronice. Asigurându-vă de faptul că acest produs este dezafectat în mod corect, veți ajuta la prevenirea consecințelor negative pentru mediu și pentru sănătatea umană, care, în caz contrar, pot fi afectate de către manipularea și dezafectarea incorectă. Reciclarea materialelor va ajuta la conservarea resurselor naturale. Pentru mai multe detalii legate de reciclarea acestui produs, vă rugăm să contactați primâria dvs. sau magazinul de unde ați cumpărat produsul.

- Instalați și utilizați Monitorul LCD conform instrucțiunilor prezentate în continuare, pentru a evita riscurile de incendii, șocurile electrice sau deteriorări/răniri.

Instalarea

• Monitorul LCD trebuie instalat în apropierea unei prize uşor acces
• Aşezati Monitorul LCD pe o suprafață dreaptă și stabilă, pentru a evita căderea acestuia și vătămarea corporală sau pagubele materiale.
• Instalati Monitorul LCD într-un loc de unde nu poate fi tras, împins sau răsturnat.

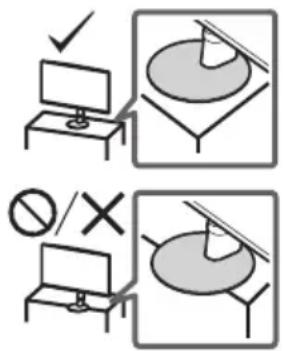

• Instalați Monitorul LCD astfel încât suportul de masă al acestuia să nu iasă în afara suportului de monitor (neinclus). Dacă suportul de masă iese în afara suportului de monitor, este posibil ca Monitorul LCD să se răstoarne, să cadă și să provoace vătămări corporale sau să se deterioreze.

• Înainte de a deplasa Monitorul LCD, decuplati toate cablurile.
• Când transportați manual Monitorul LCD, susțineți-l așa cum este prezentat mai jos. Nu forțați panoul LCD sau cadrul din jurul ecranului.

• Atunci când ridicati sau mutați Monitorul LCD, tineți-l bine de partea de jos.
• Feriți Monitorul LCD de şocuri mecanice și de vibrații prea puternice în timpul transportului.
• Când duceți Monitorul LCD la reparat sau când vă mutați, folosiți ambalajul original.

Instalarea Monitorului LCD pe perete

În prezentul manual de instrucțiuni al Monitorului LCD sunt descriși numai pașii necesari pregătirii Monitorului LCD pentru instalarea pe dispozitivul de montare pe perete înainte de a-I monta efectiv pe perete.

Monitorul LCD poate fi fixat pe perete prin intermediul unui dispozitiv de montare pe perete (neinclus). Dacă suportul de masă este fixat pe Monitorul LCD, este posibil să fie necesară demontarea suportului de masă de la Monitorul LCD. Pregătiți Monitorul LCD pentru dispozitivul de montare pe perete înainte de a realiza conexiunile cablurilor.

Pentru protejarea produsului și din motive de siguranță, Sony recomandă insistent ca instalarea Monitorului LCD pe perete să fie efectuată de către profesioniști calificați. Nu încercați să il instalați dumneavoastră însivă pe perete.

- Respectați ghidul de instrucțiuni furnizat împreună cu „Dispozitiv de montare pe perete” pentru modelul dumneavoastră. Este necesară o experiență suficientă pentru instalarea acestui Monitor LCD, mai ales pentru a stabili rezistența peretelui pentru a susține greutatea Monitorului LCD.

- Șuruburile pentru montarea dispozitivului de montare pe perete la Monitorul LCD nu sunt incluse.

- Lungimea șurubului pentru dispozitivul de montare pe perete diferă în funcție de grosimea dispozitivului de montare pe perete. Consultați ilustrația de mai jos.

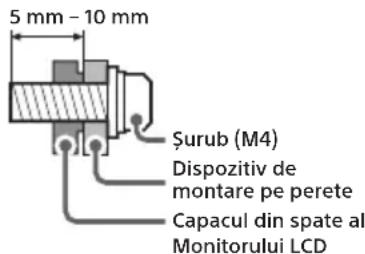

5 mm - 10 mm Şurub (M4) Dispositiv de montare pe perete Capacul din spate al Monitorului LCD

- Consultați tabelul de mai jos pentru pozițiile găurilor pentru dispozitivul de montare pe perete.

Nume model

Pozițiile găurilor pentru dispozitivul de montare pe perete

SDM-27U9M2 100 × 100 mm

Specificații

Sistem

Tip de panou Panou LCD (Liquid Crystal Display - Afisaj cu cristale lichide), Retroiluminare cu leduri leşire audio (W) 2 + 2

Mufe intrare/ieşire

Intrare HDMI IN 1/2 (HDMI 2.1, HDCP 2.3)

Ω (Mini mufă stereo)

UPDATE

(Această bornă se utilizează exclusiv pentru actualizarea software-ului.)

DP

Intrare adaptor de priză

Alimentare, date tehnice ale produsului si altele

Cerințe de alimentare 19,5 V c.c. cu adaptor de c.a. Valoare nominală: Intrare 100 V – 240 V c.a., 50/60 Hz

Dimensiunea ecranului (măsurată pe diagonală) (aprox.) (cm/țoli) 68,4 / 27

Rezoluție ecran (orizontal × vertical) (pixeli) 3 840 × 2 160

Dimensiuni (aprox.) (I x h x L) (cm)

cu suport de masă 61,5 × 52,8 × 21,1

fără suport de masă 61,5 × 36,3 × 7,3

Lătime suport (aprox.)(cm) 17,7

Masă (aprox.) (kg)

cu suport de masă 6,4

fără suport de masă 4,4

Altele

Temperatură de utilizare 0 °C – 40 °C

Umiditate de functionare UR 10 % – 80 % (fără condens)

Notă

- Designul și specificațiile se pot modifica fără notificare prealabilă.

- Este posibil ca unele dintre instrucțiunile afișate pe ecran să nu fie valabile pentru modelul dumneavoastră de Monitor LCD.

- Fișa produsului din acest manual este pentru REGULAMENTUL DELEGAT AL COMISIEI (UE) 1062/2010. Consultați site-ul aferent pentru informații despre (UE) 2019/2013.

Numărul de înregistrare a produsului (REGULAMENTUL DELEGAT AL COMISIEI (UE) 2019/2013)

SDM-27U9M2 (1930205)

Informații legate de mărci

- Termenii HDMI, HDMI High-Definition Multimedia Interface și sigla HDMI sunt mărci comerciale sau mărci comerciale înregistrate ale HDMI Licensing Administrator, Inc. în Statele Unite și în alte țări.

- DisplayPort™, sigla DisplayPort™, sigla DisplayHDR™ și sigla AdaptiveSync™ sunt mărci comerciale înregistrate deținute de Video Electronics Standards Association (VESA®) în Statele Unite și în alte țări.

• © 2021 NVIDIA, sigla NVIDIA și NVIDIA G-SYNC Compatible sunt mărci înregistrate și/sau mărci comerciale înregistrate ale NVIDIA Corporation în Statele Unite și în alte țări.
