NÁVOD K OBSLUZE INZONE M9 II SONY

Tento LCD monitor je dodáván s následujícími návody. Uschovejte tyto návody pro jejich případné budoucí použití.

Průvodce nastavením

Návod k použití (tato příručka)

Uživatelská příručka (webový návod)

Uvádí informace o pokročilém použití.

SONY SONY

https://rd1.sony.net/help/tv/27u9m2/h_zz/

Poznámka

- Obrázky a ilustrace v Průvodci nastavením a v tomto návodu slouží jen pro vaši referenci a mohou se lišit od skutečného vzhledu produktu.

Umístění identifikačního štítku

Štítky s číslem modelu LCD monitoru, datem výroby (rokem/měsícem) a specifikací zdroje napájení se nacházejí na zadní části LCD monitoru nebo na obalu.

Pro modely s dodaným napájecím adaptérem:

Štítky s číslem modelu a sériovým číslem napájecího adaptéru se nacházejí na spodní straně napájecího adaptéru.

VÝSTRAHA

RIZIKO ÚRAZU ELEKTRICKYM PROJDEM NEOTEVÍREJTE

DŮLEŽITÁ POZNÁMKA

Tento výrobek byl vyroben bud' prímo nebo v zastoupení společností Sony Corporation.

Dovozce do EU: Sony Europe B.V.

Žádosti týkající se dovozce do EU nebo technických požadavků na výrobky danými směrnicemi Evropské unie je třeba adresovat na zplnomocněného zástupce, kterým je Sony Belgium, bijkantoor van Sony Europe B.V., Da Vincilaan 7-D1, 1930 Zaventem, Belgie.

Spotřeba energie a další informace o napájení podle požadavků nařízení komise (EU) 2019/1782 jsou k dispozici na následujících webových stránkách: https://compliance.sony.eu a https://compliance.sony.co.uk pro Velkou Británii

Bezpečnostní informace

UPOZORNĚNÍ

Větrání

• Nikdy nezakrývejte větrací otvory, ani nic nezasunujte do skříně LCD monitoru.
• Okolo LCD monitoru ponechte volný prostor jako na níže uvedeném obrázku.

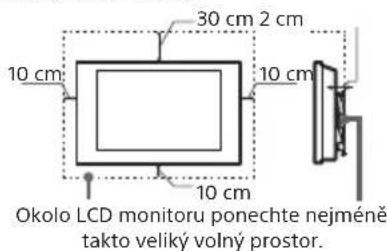

Instalace na stěně

30 cm 2 cm 10 cm 10 cm 10 cm Okolo LCD monitoru ponechte nejméně takto veliký volný prostor.

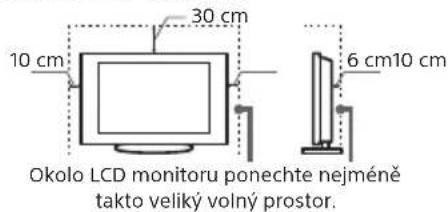

Instalace se stojanem

10 cm 30 cm 6 cm10 cm Okolo LCD monitoru ponechte nejméně takto veliký volný prostor.

- K zajištění správného větrání a zabránění usazování nečistot a prachu:

– Nepokládejte LCD monitor na plocho, neinstalujte ho obráceně, zadní částí dopředu nebo z boku.
- Neumístujte LCD monitor na polici, kobereček, postel nebo do skříně.
– Nezakrývejte LCD monitor látkami jako záclonami, ani různými předměty, např. novinami.
- Neinstalujte LCD monitor tak, jak je uvedeno na obrázku.

Cirkulace vzduchu je zablokovaná.

Stěna Stěna

Neblokujte oblast proudění vzduchu.

Sítový kabel

Se síťovým kabelem a zástrčkou zacházejte podle následujících pokynů, aby nedošlo k požáru, úrazu elektrickým proudem, poškození anebo zranění.

• Používejte pouze síťové kabely Sony, nikoli kabely jiných dodavatelů.
• Zasuňte zástrčku úplně do síťové zásuvky.
• LCD monitor používejte pouze v elektrické sítí 100 V – 240 V stř.
• Při pokládání kabelů nezapomeňte vytáhnout z bezpečnostních důvodů síťový kabel ze zásuvky a zkontrolujte, zda jste o kabely nezachytili nohama.
• Před prací na LCD monitoru nebo před jeho stěhováním vytáhněte síťový kabel ze zásuvky.
• Sítový kabel musí být instalovaný v dostatečné vzdálenosti od tepelných zdrojů.
• Sítový kabel pravidelně vytáhněte ze zásuvky a vyčistěte ho. Pokud je zástrčka zaprášená a hromadí se na ní vlhkost, může se zhoršit její izolace a způsobit požár.

Poznámka

• Dodávaný síťový kabel nepoužívejte pro žádné jiné zařízení.
• Sítový kabel nesmí být nadměrně stlačený, ohnutý nebo zkroucený. Mohlo by dojít k poškození izolace nebo vodičů.
• Sítový kabel žádným způsobem neupravujte.
• Na síťový kabel nestavte nic těžkého.
• Při odpojování síťového kabelu ze zásuvky netahejte za síťový kabel.
• K jedné přívodní zásuvce nepřipojujte příliš mnoho spotřebičů.
• Nepoužívejte uvolněné elektrické zásuvky.

(A)(B)

Oznámení pro zákazníky ve Velké Británii, Irsku, Maltě, Gibraltaru a Kypru

Použijte dodaný síťový kabel (A). Z bezpečnostní důvodů použijte již zmíněný předepsaný dodávaný síťový kabel.

Oznámení pro zákazníky v ostatních zemích

Použijte dodaný síťový kabel (B). Z bezpečnostní důvodů použijte již zmíněný předepsaný dodávaný síťový kabel.

POZNÁMKA K NAPÁJECÍMU ADAPTÉRU

Upozornění

Abyste omezili nebezpečí požáru nebo úrazu elektrickým proudem, nevystavujte tento přístroj dešti ani vlhkosti. Abyste zabránili požáru nebo úrazu elektrickým proudem, nestavte na zařízení nádoby naplněné tekutinami, například vázy. Zařízení neumístujte do uzavřených prostor, například do knihoven a podobně.

• Sítová zásuvka se musí nacházet nedaleko přístroje a musí být snadno přístupná.

• Použijte dodaný napájecí adaptér a napájecí kabel. Mohlo by jinak dojít k poruše.

• Zapojte napájecí adaptér do snadno přístupné síťové zásuvky.

• Neobtáčejte napájecí kabel kolem napájecího adaptéru. Mohlo by dojít k přerušení vnitřního vodiče a/nebo k poru
• Nedotýkejte se napájecího adaptéru mokrýma rukama.
• Pokud u napájecího adaptéru zaznamenáte neobvyklé jevy, ihned jej odpojte od síťové zásuvky.
• Přístroj není odpojen od zdroje elektrické energie, dokud je připojen k síťové zásuvce, a to ani pokud byl přístroj samotný vypnut.
• Protože se napájecí adaptér při dlouhodobém používání zahřívá, může být horký na dotek.

Zakázané použití

Neinstalujte, ani nepoužívejte LCD monitor v dále uvedených místech, prostředích, nebo situacích, protože LCD monitor by mohl špatně fungovat, nebo by mohl způsobit požár, úraz elektrickým proudem nebo poškození majetku anebo zranění.

Umístění:

- Venkovní prostor (na přímém slunečním svitu), na mořském břehu, lodi nebo jiném plavidle, v autě, nestabilním umístění, v blízkosti vody, na dešti, ve vlhku nebo kouři.

Prostředí:

- Horká, vlhká nebo nadměrně prašná místa; místa, na která může vniknout hmyz, kde by mohl být vystaven mechanickým vibracím, v blízkosti zdroje otevřeného ohně, například hořící svíčky, která se postaví na LCD monitor. Na LCD monitor nesmí nic kapat nebo stříkat, ani na LCD monitoru nesmí stát předměty naplněné tekutinami, jako např. vázy.

Situace:

• Nepoužívejte, máte-li vlhké ruce, je-li odstraněna skřín LCD monitoru nebo s příslušenstvím, které výrobce nedoporučil. Během bouřky s blesky odpojte LCD monitor od síťové zásuvky.
• Neinstalujte LCD monitor tak, aby vyčníval do volného prostoru. Mohlo by dojít ke zranění nebo k poškození LCD monitoru, kdyby do něj narazil člověk nebo nějaký
• Neumístujte LCD monitor do vlhkých nebo prašných prostor nebo do místnosti

s mastným

kouřem nebo párou (blízko kuchyňských desek nebo zvlhčovačů vzduchu). Mohlo by dojít k požáru, úrazu elektrickým proudem nebo k deformaci.

- Neinstalujte LCD monitor v místech vystavených extrémním teplotám, například na přímém slunečním světle, v blízkosti radiátoru nebo větráku topení. LCD monitor by se v takovém prostředí mohl přehřát, což by mohlo vést k deformaci a/nebo poruše LCD monitoru.

- Je-li LCD monitor umístěn v převlékárně veřejných lázní nebo u horkých pramenů, může dojít k

poškození LCD monitoru působením síry ve vzduchu apod.

• Pro co nejlepší kvalitu obrazu nevystavujte obrazovku přimému světlu nebo slunečnímu světlu.
• Nepřemístujte LCD monitor z chladného místa do tepla. Náhlé změny pokojové teploty by mohly způsobit kondenzaci vlhkosti. LCD monitor by potom mohl ukazovat nekvalitní obraz a/nebo nekvalitní barvy. Pokud by k tomu došlo, nechte vlhkost zcela odpařit, než LCD monitor spustíte.

Poškozené díly:

• Na LCD monitor nic neházejte. Sklo na obrazovce se může poškodit a způsobit vážný úraz.
• Jestliže povrch LCD monitoru praskne, nedotýkejte se ho a nejprve vytáhněte napájecí kabel ze zásuvky. Jinak by mohlo dojít k úrazu elektrickým proudem.

Když LCD monitor nepoužíváte

• Jestliže LCD monitor nebudete několik dní používat, odpojte LCD monitor z bezpečnostních důvodů a kvůli ochraně životního prostředí od sítě.
• Pokud LCD monitor jen vypnete, LCD monitor stále není odpojený od napájecí sítě; k úplnému odpojení LCD monitoru od sítě vytáhněte proto zástrčku ze zásuvky.

Pro děti

- Drobné příslušenství udržujte VŽDY mimo dosah dětí, aby ho nemohly neúmyslně spolknout.

Pokud dojde k následujícímu problému...

Pokud dojde k následujícímu problému, vypněte LCD monitor a okamžitě vytáhněte přívodní kabel ze zásuvky.

Požádejte svého prodejce nebo servisní středisko Sony o prohlídku LCD monitoru kvalifikovaným servisním technikem.

Když:

• Přívodní kabel je poškozený.
• Sítová zásuvka je uvolněná
• LCD monitor je poškozený pádem na zem, nárazem nebo tím, že na něj něco spadlo.
• Otvory skříně propadl nějaký předmět, nebo se do něj vylila nějaká tekutina.

O teplotě LCD monitoru

Když LCD monitor používáte po delší časové období, může se okolí panelu zahřát. Při dotyku rukou může být horký.

Zdravotnická zařízení

Tento výrobek není možné používat jako zdravotnický prostředek. Může způsobit vadnou funkci zdravotnického vybavení.

Neumístujte tento produkt blízko lékařských přístrojů

Tento přístroj (včetně doplňků) obsahuje magnet/y, které mohou interferovat s kardiostimulátory, shunty s programovatelnou chlopní, užívanými při léčbě hydrocefalu nebo jinými lékařskými přístroji. Neukládejte tento produkt v blízkosti osob, které tyto lékařské přístroje používají. Pokud používáte některý z těchto lékařských přístrojů, poradťe se s lékařem předtím, než budete používat tento produkt.

Uchovávejte mimo dosah dětí nebo osob pod dohledem

Tento produkt (včetně doplňků) obsahuje magnet/y. Polknutí magnetu by mohlo způsobit vážné poranění, např. by mohlo dojít k dušení nebo poškození střev. Pokud dojde ke spolknutí magnetu (nebo magnetů), neprodleně se obratte na lékaře.

Vliv magnetického pole

Tento výrobek (včetně příslušenství, jako jsou kryty) používá magnety. V blízkosti tohoto výrobku neumístujte předměty citlivé na magnetické pole (platební karty, kreditní karty s magnetickým kódováním apod.).

Upozornění

• LCD monitor sledujte za mírného osvětlení, protože sledování LCD monitoru při slabém světle nebo po dlouhou dobu namáhá oči.
• Používáte-li sluchátka, nastavte hlasitost tak, aby zvuk nebyl příliš silný, protože byste si mohli poškodit sluch.

Obrazovka:

• I když je obrazovka vyrobena vysoce přesnou technologií a 99,99 % nebo více pixelů funguje správně, mohou se trvale objevovat černé nebo jasné světelné body (červené, modré nebo zelené). Je to způsobeno strukturálními vlastnostmi obrazovky a nejedná se o závadu.
• Netlačte na přední filtr, ani po něm neškrábejte, a na horní plochu LCD monitoru nepokládejte žádné předměty. Obraz by pak mohl být nerovnoměrný nebo by se obrazovka mohla poškodit.
• Budete-li LCD monitor používat na chladném místě, může se v obraze zobrazit skvrna, nebo obraz ztmavne. Nejde o poruchu LCD monitoru. Tento jev po zvýšení okolní teploty zmizí.

• Při nepřetržitém zobrazení statických obrazů může dojít ke vzniku „duchů“. Po chvíli by se měl tento stav zlepšit.

• Během provozu LCD monitoru se obrazovka i skřín přístroje zahřívají. Neznamená to ale funkční poruchu LCD monitoru.

• Obrazovka obsahuje malé množství tekutých krystalů. Při její likvidaci se řídte místními nařízeními a předpisy.

Zacházení s povrchem obrazovky/skříňky LCD monitoru a jeho čištění

• Nedotýkejte se obrazovky.
• Prach z povrchu obrazovky/skříňky opatrně stírejte hadříkem z mikrovlákna.
• Nikdy nestříkejte vodu ani mycí prostředky přímo na LCD monitor. Mohla by stéct do spodní části obrazovky nebo vnějších částí, dostat se tak do LCD monitoru a LCD monitor tak poškodit.

Volitelné zařízení

• Volitelná zařízení nebo jiná zařízení vysílající elektromagnetické záření neinstalujte příliš blízko LCD monitoru. Jinak by mohlo dojít ke zkreslení obrazu anebo šumu.
• Tento produkt byl testován a shledán vhodným limitům stanoveným normami EMC při použití připojovacích kabelů kratších než 3 metry.

Likvidace LCD monitoru

Likvidace nepotřebného elektrického a elektronického zařízení (platné v Evropské unii a dalších státech uplatňujících oddělený systém sběru)

Tento symbol umístěný na výrobku nebo jeho balení upozorňuje, že by s výrobkem nemělo být nakládáno jako s běžným odpadem z domácnosti. Je nutné jej odvézt do sběrného místa pro recyklaci elektrického a elektronického zařízení. Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním dopadům na životní prostředí a lidské zdraví, které by jinak byly způsobeny nevhodnou likvidací výrobku. Recyklováním materiálů pomůžete ochránit přírodní zdroje. Podrobnější informace o recyklaci tohoto výrobku zjistíte u příslušného místního obecního úřadu, podníku pro likvidaci domovních odpadů nebo v obchodě, ve kterém jste výrobek zakoupili.

Instalace/Nastavení

- LCD monitor instalujte a používejte podle následujících pokynů, zabráníte tak nebezpečí požáru, úrazu elektrickým proudem nebo poškození anebo zranění.

Instalace

• LCD monitor musí být instalován v blízkosti snadno přístupné zásuvky.
• Položte LCD monitor na stabilní, vodorovný povrch, aby přístroj nespadl a nedošlo k poranění osob nebo poškození majetku.
• Nainstalujte LCD monitor na místo, kde za něj nebude možné zatáhnout, zatlačit na něj nebo ho shodit.

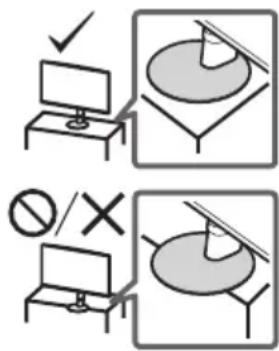

• Nainstalujte LCD monitor tak, aby stolní stojan LCD monitoru nepřesahoval z podstavce (není součástí dodávky). Pokud by stolní stojan LCD monitoru vyčníval z podstavce, mohl by se LCD monitor převrhnout, spadnout a mohlo by dojít k poranění osob či poškození LCD monitoru.

• Před přemístěním LCD monitoru odpojte všechny kabely.
• Když prénášite LCD monitor v rukou, držte jej, jak je znázornéno níže. Netlačte na LCD panel a rám okolo obrazovky.

• Při zdvihnutí nebo přemístění LCD
  monitoru jej pevně držte za spodní stranu.
• Při přenášení LCD monitoru dbejte na to, aby do ničeho nenarazil, nebo nadměrné nevibroval.
• Jestliže vezete LCD monitor do opravy, nebo ho stěhujete, vždy ho zabalte do originální krabice a obalového materiálu.

Montáž LCD monitoru na stěnu

Návod na použití LCD monitoru pouze uvádí kroky k přípravě LCD monitoru pro montáž na stěnu předtím, než bude na stěnu namontován.

LCD monitor lze upevnit na zed pomocí vhodného nástěnného držáku (není součástí dodávky). Pokud bude k LCD monitoru připevněn stolní stojan, může být nezbytné odpojit stolní stojan od LCD monitoru. Připravte LCD monitor pro Nástěnný držák předtím, než zapojíte kabely.

Společnost Sony důrazně doporučuje, aby s ohledem na ochranu produktu a z bezpečnostních důvodů montáž LCD monitoru na zed prováděli kvalifikovaní profesionálové. Nepokoušejte se o jeho instalaci sami.

• Řídte se pokyny dodanými s Nástěnným držákem pro váš model. Instalace LCD monitoru vyžaduje dostatečné zkušenosti, zejména pak pro posouzení, zda zed' unese hmotnost LCD monitoru.
• Šrouby pro instalaci nástěnného držáku k LCD monitoru nejsou součástí dodávky.
• Délka šroubu pro nástěnný držák se mění v závislosti na tlouštce nástěnného držáku. Viz níže uvedený obrázek.

5 mm - 10 mm Šroub (M4) Nástěnný držák Zadní kryt LCD monitoru

- Viz následující tabulka pro uspořádání nástěnných otvorů.

Název modelu	Uspořádání nástěnných otvorů
	a × b
SDM-27U9M2 100 × 100 mm

Specifikace

Systém

Systém panelu Panel LCD (displej s kapalnými krystaly), Podsvícení LED

Zvukový výstup (W) 2 + 2

Vstupní/Výstupní konektory

HDMI IN 1/2 (HDMI 2.1, HDCP 2.3)

UPDATE (Tento terminál je pouze pro aktualizaci softwaru.)

DP

DisplayPort (Ver. 2,1)

Napájení, specifikace produktu a další

Požadavky na napájení 19,5 V DC s napájecím adaptérem Napájecí napětí: 100 V – 240 V AC, 50/60 Hz

Velikost obrazovky (úhlopříčka) (přibl.) (cm/palců) 68,4 / 27

Rozlišení displeje (vodorovně × svisle) (pixely) 3 840 × 2 160

Rozměry (přibl.) (š × v × h) (cm)

se stolním stojanem

61,5 × 52,8 × 21,1

bez stolního stojanu 61,5 × 36,3 × 7,3

Šířka stojanu (přibl.) (cm) 17,7

Hmotnost (přibl.) (kg)

se stolním stojanem 6,4

bez stolního stojanu 4,4

Ostatní

Provozní teplota 0 °C – 40 °C

Provozní vlhkost Relativní vlhkost 10 % – 80 % (nekondenzující)

Poznámka

• Vzhled a specifikace se mohou změnit bez předchozího upozornění.
• Některé z pokynů na obrazovce nemusí platit pro váš model LCD monitoru.
• Specifikace produktu v této příručce jsou určeny pro NAŘÍZENÍ DELEGOVANÉ KOMISÍ (EU) 1062/2010. Další informace o nařízení (EU) 2019/2013 naleznete na příslušných webových stránkách.

Číslo registrace výrobku (NAŘÍZENÍ DELEGOVANÉ KOMISÍ (EU) 2019/2013)

SDM-27U9M2 (1930205)

Informace o obchodních značkách

• Pojmy HDMI a HDMI High-Definition Multimedia Interface a rovněž logo HDMI jsou ochranné známky nebo zapsané ochranné známky společnosti HDMI Licensing Administrator, Inc. ve Spojených státech a dalších zemích.
• DisplayPort™, logo DisplayPort™, logo DisplayHDR™ a logo AdaptiveSync™ jsou ochranné známky vlastněné organizací Video Electronics Standards Association (VESA®) ve Spojených státech a dalších zemích.
  • © 2021 NVIDIA, logo NVIDIA a NVIDIA G-SYNC Compatible jsou ochranné známky a/nebo registrované ochranné známky společnosti NVIDIA Corporation v USA a jiných zemích.

O príručkách

Informácie o bezpečnosti

VÝSTRAHA

Vetranie

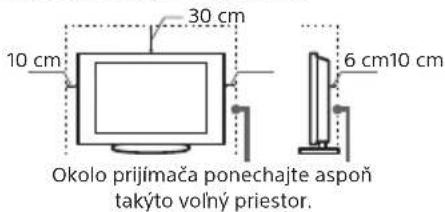

Nainštalovaný so stojanom

30 cm 10 cm 6 cm10 cm Okolo prijímača ponechajte aspoň takýto volný priestor.

• Uistite sa, že elektrická zásuvka je nainštalovaná v blízkosti zariadenia a že je lahko dostupná.
• Používajte dodaný napájací adaptér a napájací kábel. Inak to môže spôsobit poruchu.

- Napájací adaptér pripojte k lahko dostupnej elektrickej zásuvke.

Pred pripojením káblov pripravte LCD monitor na montáž Montážnej konzoly na stenu.

Zvukový výstup (W) 2 + 2

Vstupné a výstupné konektory

HDMI IN 1/2 (HDMI 2.1, HDCP 2.3)

so stolovým stojanom 61,5 × 52,8 × 21,1

bez stolového stojana 61,5 × 36,3 × 7,3

Šírka stojana (Pribl.) (cm) 17,7

Hmotnost (Pribl.) (kg)

so stolovým stojanom 6,4

bez stolového stojana 4,4

Iné

(2.1 ná) DisplayPort
