INZONE M9 II - Monitor SONY - Tasuta kasutusjuhend

KASUTUSJUHEND INZONE M9 II SONY

Selle LCD-kuvariga on kaasas järgmised juhendid. Hoidke juhendid edaspidiseks kasutamiseks alles.

Seadistusjuhend

Kasutusjuhend (käesolev juhend)

Spikker (veebijuhend)

Annab teavet, sh täpsema kasutuse kohta.

SONY SONY

https://rd1.sony.net/help/tv/27u9m2/h_zz/

Märkused

- Seadistusjuhendis ja selles kasutusjuhendis olevad pildid ja joonised on vaid viiteks ning toode võib neil kujutatust erineda.

Identifitseerimiskleebise asukoht

LCD-kuvari sildid mudeli nr, tootmisaeg (aasta/kuu) ja nimitoide paiknevad LCD-kuvari või pakendi tagaküljel.

Vooluadapteriga mudelid: Vooluadapteri mudeli number ja seerianumber paiknevad vooluadapteri põhjal.

ETTEVAATUST

ELEKTRILOOGIOHT MITTE AVADA

TÄHTIS TEADE

See toode on valmistatud Sony Corporation poolt või Sony Corporation tellimusel.

EL-i maaletooja: Sony Europe B.V.

Ühendust EL maaletoojaga ja teavet toote vastavusest Euroopa Liidu seadusandluseaktidele saate tootja volitatud esindaja kaudu Sony Belgium, bijkantoor van Sony Europe B.V., Da Vincilaan 7-D1, 1930 Zaventem, Belgia.

Energiatarve ja muu toitevarustusega seotud teave, mille esitamine on kohustuslik vastavalt Komisjoni määrusele (EL) 2019/1782, on kättesaadav järgmisel veebisaidil: https://compliance.sony.eu ja Ühendkuningriigi korral https://compliance.sony.co.uk

Ohutusteave

HOIATUS

Ventilatsioon

• Ärge kunagi katke ventilatsiooniavasid ega sisestage midagi korpusesse.
• Jätke LCD-kuvari ümber ruumi, nagu on näidatud allpool.

Seinale paigaldatud

30 cm 2 cm 10 cm 10 cm 10 cm

Jätke LCD-kuvari ümber vähemalt nii palju ruumi.

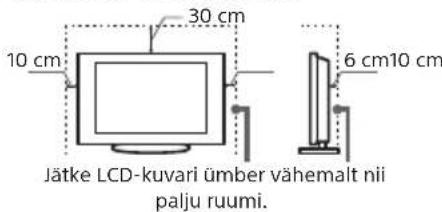

Paigaldatav koos alusega

30 cm 10 cm 6 cm10 cm Jätke LCD-kuvari ümber vähemalt nii palju ruumi.

• Korraliku ventilatsiooni tagamine ja tolmu või mustuse kogumise ennetamine:
• Ärge asetage LCD-kuvarit pikali, ärge paigaldage seda ümberpööratult, tagurpidi või külitsi.
• Ärge paigutage LCD-kuvarit riiulisse, vaibale, voodisse või kappi.
• Ärge katke LCD-kuvarit riidega, nt kardinatega, või esemetega, nt ajalehtedega vmt.

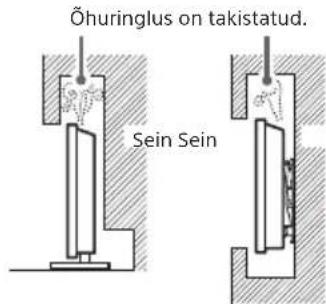

• Ärge paigaldage LCD-kuvarit nii, nagu on näidatud allpool.

Öhuringlus on takistatud. Sein Sein

Ärge blokeerige öhuringluse piirkonda.

Elektrikaabel

Tule-, elektrišoki- või vigastus- ja/või kahjustusohu vältimiseks käsitsege elektrikaablit järgnevalt:

• Kasutage ainult Sony komplektis olevat elektrikaablit, mitte teiste tootjate kaableid.
• Sisestage pistik täielikult seinakontakti.
• Kasutage LCD-kuvarit ainult 100 V – 240 V vahelduvvoolutoitega.
• Kaablite ühendamisel ühendage elektrikaabel oma ohutuse nimel kindlasti pistikust lahti ning hoiduge oma jalgadega kaablitesse kinni jäämast.
• Enne LCD-kuvari hooldamist või teisaldamist lahutage toitekaabel seinakontaktist.
• Hoidke elektrikaabel soojusallikatest eemal.
• Ühendage elektripistik lahti ja puhastage seda korrapäraselt. Kui pistik on mustusega kaetud ja see puutub niiskusega kokku, vöib selle isolatsiooni kvaliteet langeda, mis vöib pöhjustada tulekahju.

Märkused

• Ärge kasutage komplektis olevat elektrikaablit ühegi teise seadme
• Årge pigistage, painutage ega väänake elektrikaablit liigselt. Kaablisooned võivad paljastuda või murduda.
• Ärge modifitseerige elektrikaablit.
• Ärge asetage elektrikaablile midagi rasket.
• Ärge tömmake elektrikaablit lahtiühendamisel elektrikaablist endast.
• Ärge ühendage samasse seinakontakti liiga palju seadmeid.
• Ärge kasutage halvasti sobivat seinakontakti.

(A)(B)

Märkus klientidele

Ühendkuningriigis, lirimaal, Maltal, Gibraltaril ja Küprosel

Kasutage ainult seadmega kaasasolevat toitejuhet (A). Ohutuskaalutlustel kasutage seadmega kaasas olevat konkreetset siin väljatoodud toitejuhet.

Märkus klientidele teistes riikides

Kasutage ainult seadmega kaasasolevat toitejuhet (B). Ohutuskaalutlustel kasutage seadmega kaasas olevat konkreetset siin väljatoodud toitejuhet.

MÄRKUS TOITEADAPTERI KOHTA

Hoiatus

Tule- ja elektrilöögiohu vältimiseks ärge jätke seadet vihma ega niiskuse kätte. Tule- ja elektrilöögiohu vältimiseks ärge asetage seadmele vedelikuga täidetud esemeid, nt lillevaase. Ärge paigaldage seadet piiratud kohtadesse, nt raamaturiulile või muusse sarnasesse kohta.

• Veenduge, et seinakontakt asub seadme lähedal ja sellele on lihtne juurde pääseda.
• Kasutage ainult seadmega kaasasolevat toiteadapterit ja toitejuhet. Vastasel korral võib see põhjustada rikke.

- Ühendage toiteadapter hölpsasti juurdepääsetavasse seinakontakti.

- Ärge keerake toitejuhet toiteadapteri ümber. Juhtme südamik võib katki minna ja/või põhjustada seadme r

• Ärge puudutage toiteadapterit märgade kätega.
• Kui märkate toiteadapteri juures midagi ebatavalist, siis eemaldage see kohe seinakontaktist.
• Seade pole eemaldatud toiteallikast seni, kuni see on seinakontaktiga ühendatud, seda isegi juhul, kui seade on välja lülitatud.
• Kuna toiteadapter soojeneb pika kasutuse käigus, võib see käega puudutamisel kuum tunduda.

Keelatud kasutus

Ärge paigaldage/kasutage LCD-kuvarit järgmistes loetletud kohtades, keskkondades või olukordades, vastasel korral võib LCD-kuvaril tekkida tõrge ning see võib põhjustada tulekahju, elektrilõögi, kahjustusi ja/või vigastusi.

Asukohad:

- Väljas (otseses päiksevalguses), merekaldal, laeval või muul alusel, sõidukis sees, ebastabiilsetes asukohtades, vee lähedal, vihmas, niiskuses või suitsus.

Keskkonnad:

- Kohad, mis on kuumad, niisked või liiga tolmused; kuhu võib siseneda putukaid; kus seade võib sattuda mehaanilise vibreerimise kätte, lahtise leegi, näiteks LCD-kuvari peale asetatud põleva kühna läheduses. LCD-kuvarile ei tohi pritsida ega tilkuda vett ning LCD-kuvarile ei tohi asetada vedelikuga täidetud esemeid, näiteks vaase.

Olukorrad:

• Kasutamine, kui käed on märjad, korpus eemaldatud või lisatarvikutega, mida tootja ei soovita. Äikesetormide ajal lahutage LCD-kuvar seinakontaktist.
• Paigaldage

LCD-kuvar nii, et see ulatub välja vabasse ruumi. Inimeste või esemete

vōivad tekkida vigastused vōi kahjustused.

- LCD-kuvari

paigutamine niiskesse või tolmusesse kohta või ruumi, kus on rasvast suitsu või auru (pliitide või õhuniisutajate lähedus). Võib tekkida tulekahju, elektrilöögi või kooldumise oht.

- LCD-kuvari paigaldamine kõrge temperatuuriga kohtadesse, näiteks otsese päikesevalguse kätte, radiaatori või kütteventilaatori lähedusse. LCD-kuvar võib sellistes tingimustes üle kuumeneda, mille tagajärjeks võib olla korpuse deformeerumine ja/või LCD-kuvari väärtalitlus.

• Kui paigaldate LCD-kuvari avaliku veekeskuse riletusruumi või kuumaveeallikate lähedusse, võib

• Parima pildikvaliteedi tagamiseks ärge laske valgustusel ega päikesevalgusel otse ekraanile langeda.

• Vältige LCD-kuvari viimist külmast kohast sooja kohta. Äkilised temperatuurimuutused ruumis võivad põhjustada niiskuse kondenseerumist. Selle tõttu võivad LCD-kuvari pilt ja/või värvid halveneda. Kui see juhtub, oodake enne LCD-kuvari sisselülitamist, kuni niiskus on täielikult aurunud.

Katkised osad:

• Ärge visake midagi vastu LCD-kuvarit. Ekraani klaas võib lõögi tõttu katki minna ja põhjustada tõsiseid vigastusi.
• Kui LCD-kuvari pind mõraneb, ärge puudutage seda enne toitekaabli lahutamist seinakontaktist. Vastasel juhul võite saada elektrilöögi.

Mittekasutamisel

• Kui te LCD-kuvarit mitu päeva ei kasuta, tuleks LCD-kuvar keskkonnahoiu- ja ohutuspõhjustel toitevõrgust lahutada.
• Kuna LCD-kuvari väljalülitamisel jääb LCD-kuvar toitevõrguga ühendusse, tömmake LCD-kuvari täielikuks eraldamiseks pistik toitevõrgust välja.

Laste puhul

- Hoidke väikesed tarvikud ALATI lastele kättesaamatult, et neid kogemata alla ei neelataks.

Kui tekivad järgmised probleemid...

LCD-kuvar tuleb kohe Välja lülitada ja lahutada toitekaabel, kui tekib mõni järgmine probleem.

Paluge oma müügiesindajalt või Sony teeninduskeskuselt, et kvalifitseeritud teeninduspersonal seadme üle vaataks.

Kui:

• elektrikaabel on kahjustatud;
• seinakontakt ei sobi hästi;
• LCD-kuvar on saanud kahjustusi kukkumise või lõögi tagajärjel.
• korpuse avaustesse on sattunud mõni vedelik või tahke ese.

Kui LCD-kuvarit kasutatakse pikema aja vältel, siis paneeli ümbrus soojeneb. See võib käega puudutamisel kuum tunduda.

Meditsiiniasutused

Seda toodet ei tohi kasutada meditsiiniseadmena. See võib põhjustada meditsiiniseadmete rikkeid.

Ärge asetage toodet meditsiiniseadmete lähedusse

Toode ja selle tarvikud sisaldavad magneteid, mis võivad häirida südamerütmureid, vesipea raviks kasutatavaid programmitavaid šuntklappe või muid meditsiiniseadmeid. Ärge asetage toodet sääraseid meditsiiniseadmeid kasutavate isikute lähedusse. Kui kasutate mönda sellist meditsiiniseadet, pidage enne selle toote kasutamist nõu oma arstiga.

Hoidke toodet lastele ja järelevalvet vajavatele täiskasvanutele kättesaamatus kohas

Toode ja selle tarvikud sisaldavad magneteid, mille allaneelamine võib põhjustada raskeid kehavigastusi (lämbumisoht või soolestiku vigastused). Magneti allaneelamise korral pidage viivitamatult nõu arstiga.

Magnetmõju

Antud toode (k.a tarvikud, nagu katted) kasutab magneteid. Ärge asetage antud toote lähedusse magnetvälja suhtes tundlikke esemeid (sularahakaarte, magnetkoodiga krediitkaarte vms).

Ettevaatusabinõud

• Vaadake LCD-kuvarit mõõdukas valguses, kuna LCD-kuvari vaatamine nõrgas valguses või pika aja jooksul väsitab silmi.
• Körvaklappide kasutamisel reguleerige helitugevust, et vältida liigset valjust, kuna tagajärjeks võib olla kuulmiskahjustus.

Ekraan:

• Kuigi ekraan on valmistatud täppistehnoloogiaga ja kasutatakse vähemalt 99,99 % pikslitest, võivad sellele tekkida mustad täpid või heledad alad (punased, sinised või rohelised). See on ekraani materjali eripära ega ole väärtalitlus.
• Ärge muljuge ega kraapige ekraani pinda ega paigutage selle LCD-kuvari peale esemeid. Pilt võib muutuda ebaühtlaseks või ekraan võib saada kahjustatud.

• Kui seda LCD-kuvarit kasutatakse külmas kohas, võib osa pildist laiali valguda või pilt muutuda tumedaks. See ei näita viga. Need nähtused kaovad temperatuuri tõustes.

• Kui näidatakse järjest staatilisi pilte, võib olla näha varjukujusid. Need võivad mõne hetke pärast kaduda.

• LCD-kuvari kasutamisel ekraan ja korpus soojenevad. See pole väärtalitlus.
• Ekraan sisaldab väikest kogust vedelkristalli. Utiliseerimisel järgige oma kohalikke korraldusi ja määrusi.

• Vältige ekraani puudutamist.
- Tolmu eemaldamiseks ekraanipinnalt/korpuselt pühkige seda örnalt mikrokiust riidetükiga.
- Ärge kunagi pihustage vett või puhastusvedelikku otse LCD-kuvarile. See võib nõrguda ekraani sisse või välisosadesse ja sattuda LCD-kuvari sisemusse ning LCD-kuvarit kahjustada.

Lisaseadmed

• Lisaseadmed ja köik muud seadmed, mis kiirgavad elektromagnetkiirgust, tuleb LCD-kuvarist eemal hoida. Muidu võivad tekkida pildi moonutused ja/või mūra sisaldav hääl.
• Seda seadet on testitud ja leitud, et see ühildub elektromagnetilise ühilduvuse standardites seatud piirangutega lühema kui 3-meetrise raadiosageduskaabli kasutamisel.

LCD-kuvari kõrvaldamine

Elektri- ja elektroonika- seadmete jäätmete körvaldamine (rakendatav Euroopa Liidus ja teistes jäätmete liigiti kogumise süsteemidega riikides)

Selline tähis tootel või selle pakendil viitab, et toodet ei tohi visata olmeprügi hulka. Selle peab viima ümbertöötlemiseks vastavasse elektri- ja elektroonikaseadmete kogumiskohta. Tagades toote öige utiliseerimise, aitate vältida võimalikke negatiivseid tagajärgi keskkonnale ja elanike tervisele, mis võivad tekkida tootejäätmete väära käitlemise tulemusel. Materjalide taaskasutamine aitab säästa loodusressursse. Üksikasjalikumat teavet selle toote ümbertöötlemise kohta saate kohalikust omavalitsusest, kohalikust jäätmejaamast või kauplusest, kust toote ostsite.

Paigaldamine/seadistamine

- Paigaldage LCD-kuvar ja kasutage seda vastavalt järgmistele juhistele, et vältida tulekahju-, elektrilöögi-, kahjustus- ja/või vigastusohtu.

Paigaldamine

• LCD-kuvar tuleks paigaldada kergesti ligipääsetava seinakontakti lähedusse.
• Asetage LCD-kuvar kindlale tasasele pinnale, et vältida selle ümberkukkumist ja sellest tulenevaid kehavigastusi või varakahjustusi.
• Paigaldage LCD-kuvar kohta, kus seda ei oleks võimalik tömmata, tõugata või ümber lükata.

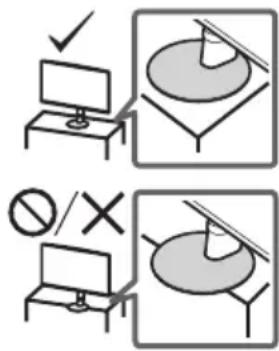

• Paigaldage LCD-kuvar nii, et LCD-kuvari jalg ei ulatu LCD-kuvari lauapealsest alusest (pole komplektis) välja. Kui jalg ulatub LCD-kuvari lauapealsest alusest välja, võib see põhjustada LCD-kuvari ümber- või mahakukkumist ning tekitada kehavigastusi või LCD-kuvarit kahjustada.

• Enne LCD-kuvari teisaldamist lahutage kuvari küljest köik kaablid.
• LCD-kuvari teisaldamisel käsitsi hoidke seda nii, nagu on näidatud allpool. Ärge avaldage survet LCD-paneelile ja ekraani ümbritsevale raamile.

• LCD-kuvari tõstmisel või teisaldamisel hoidke seda põhjast tugevasti kinni.
• LCD-kuvari transportimise ajal ärge seda raputage ega laske sellel liigselt vibreerida.
• LCD-kuvari viimisel remonti või kolimisel pakkige see originaalpakkematerjaliga originaalkarpi.

LCD-kuvari saab kinnitada seinale, kasutades sobivat seinale paigaldamise kinnitust (pole komplektis). Kui LCD-kuvari külge on kinnitatud lauakinnitus, siis võib olla vajalik see eemaldada. Valmistage LCD-kuvar seinale paigaldamise kinnitusele ette enne kaablite ühendamist.

Toote kaitsmiseks ja ohutuse tagamiseks soovitab Sony tungivalt lasta LCD-kuvari seinale paigaldamise teostada kvalifitseeritud asjatundjatel. Ärge püüdke seda ise paigaldada.

• Järgige teie mudelile sobiva seinale paigaldamise kinnitusega kaasasolevaid suuniseid. LCD-kuvari paigaldamiseks on vajalik piisav kogemus, eriti seine tugevuse määramisel, et teha kindlaks, kas see suudab LCD-kuvari kaalu kanda.
• LCD-kuvari seinale paigaldamise kinnituse kruvisid ei ole komplektis.
• Seinale paigaldamise kinnituse kruvi pikkus oleneb kinnituse paksusest. Vt joonist allpool.

5 mm - 10 mm

Kruvi (M4)

Seinale paigaldamise kinnitus

LCD-kuvari tagakaas

- Seinale paigaldamise aukude mustri leiate järgnevast tabelist.

Mudeli nimi

Seinale

paigaldamise aukude muster

SDM-27U9M2 100 × 100 mm

Tehnilised andmed

Süsteem

Paneeli tüüp

LCD-ekraan (vedelkristallekraan), LED-taustvalgus

Heliväljund (W) 2 + 2

Sisend-/väljundpesad

HDMI IN 1/2 (HDMI 2.1, HDCP 2.3)

(mini-stereopesa)

UPDATE

(See terminal on möeldud ainult tarkvara värskendamiseks.)

DP

DisplayPort (version 2.1)

Toide, tootefišš ja muud

Toitenõuded

19,5 V DC koos vahelduvvooluadapteriga Võimsus: sisend 100 V – 240 V vahelduvvool, 50/60 Hz

Ekraani suurus (möödetud diagonaalselt)

(umbes) (cm/tolli) 68,4 / 27

Ekraani eraldusvõime (horisontaalne ×

vertikaalne) (pikslid) 3 840 × 2 160

Mõõtmed (umbes) (l × k × s) (cm)

koos lauapealse alusega

61,5 × 52,8 × 21,1

ilma lauapealse aluseta 61,5 × 36,3 × 7,3

Aluse laius (umbes) (cm) 17,7

Kaal (umbes) (kg)

koos lauapealse alusega 6,4

ilma lauapealse aluseta 4,4

Muud

Töökeskkonna temperatuur 0 °C – 40 °C

Töökeskkonna niiskus 10 % – 80 % suhteline öhuniiskus (mittekondenseeruv)

Märkused

• Kujundus ja tehnilised andmed võivad ilma etteteatamata muutuda.
• Mõni ekraanil kuvatud juhis ei pruugi teie LCD-kuvari mudeli kohta kehtida.
• Tootefišš selles juhendis vastab KOMISJONI DELEGEERITUD MÄÄRUSELE (EL) 1062/2010. Vaadake komisjoni veebisaidilt teavet (EL) 2019/2013 kohta.

Toote registreerimisnumber (KOMISJONI DELEGEERITUD MÄÄRUS (EL) 2019/2013)

SDM-27U9M2 (1930205)

Teave kaubamärkide kohta

• Möisted HDMI ja HDMI High-Definition Multimedia Interface ning HDMI logo on ettevõtte HDMI Licensing Administrator, Inc. kaubamärgid või registreeritud kaubamärgid Ameerika Uhendriikides ja teistes riikides.
• DisplayPort™, DisplayPort™ logo, DisplayHDR™ logo ja AdaptiveSync™ logo on ettevõtte Video Electronics Standards Association (VESA®) kaubamärgid Ameerika Ühendriikides ja teistes riikides.
• © 2021 NVIDIA, NVIDIA logo ja NVIDIA G-SYNC Compatible on ettevõtte NVIDIA Corporation kaubamärgid ja/või registreeritud kaubamärgid Ameerika Ühendriikides ja teistes riikides.
