РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SDMHX75 SONY

Изготовитель: Сони Корпорейшн

Адрес: 6-7-35 Киташинагава,

Шинагава-ку, Токио 141-0001, Япония

Страна-производитель: Корея

Содержание

Меры предосторожности 4

Идентификация деталей и органов управления ..... 5

Подготовка к работе .....7

Подготовка к работе 1: Подсоедините кабели видеосигнала . 7

Подготовка к работе 2: Подключите аудиокабель ..... 8

Подготовка к работе 3: Подключите кабель питания ..... 8

Подготовка к работе 4: Уложите пучок кабелей ..... 9

Подготовка к работе 5: Включите монитор и компьютер ..... 9

Подготовка к работе 6: Отрегулируйте наклон и поворот .. 10

Выбор входного сигнала (кнопка INPUT) ..... 11

Подстройка монитора ....11

Перемещение по экранному меню ..... 11

Меню 13ОБРАЖЕН/АУДИО 12

Меню РЕЖИМ 12

Меню ИЗОБРАЖЕН 13

Регулировка элемента ПОДСВЕТКА |:.....13

Регулировка элемента ⚙ КОНТРАСТ ..... 13

Регулировка элемента ЯРКОСТЬ 13

Настройка параметра GAMMA γ....13

Настройка параметра ЦВЕТ 14

Регулировка элемента РЕЗКОСТЬ 14

Меню AUDIO 14

Настройка параметра ВЫСОКИЕ, НИЗКИЕ или

БАЛАНС 15

Настройка параметра ОБЪЕМНЫЙ ЗВУК ..... 15

Меню РЕЖИМ СБРОС (восстановление значений по

умолчанию для всех режимов) →← 15

Меню АКРАН (только для аналогового сигнала RGB) ... 15

Меню →← СБРОС (восстановление значения по умолчанию) . 18

Меню о- БЛОКИРОВКАМЕНЮ 18

Технические особенности .....18

Регулировка громкости ..... 18

Функция экономии энергии 19

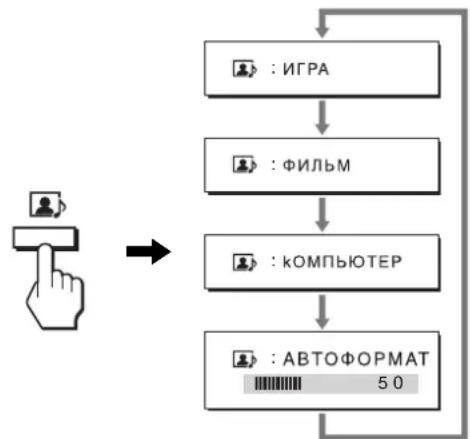

Установка РЕЖИМ (ИЗОБРАЖЕН/АУДИО) (режим 📄) ..... 19

Функция автоматической настройки яркости

(датчик света) 19

Функция автоматической регулировки качества изображения

(только аналоговый сигнал RGB) 20

Устранение неисправностей .....20

Экранные сообщения....20

Симптомы неполадок и действия по их устранению ..... 22

Технические характеристики .....25

Меры предосторожности

Меры предосторожности при подключении к сети электропитания

- Используйте кабель питания, поставляемый с монитором. При использовании другого кабеля питания убедитесь в том, что он подходит для использования в местной сети.

Для покупателей в США

При использовании несоответствующего кабеля питания монитор не будет отвечать обязательным стандартам FCC.

Для покупателей в Великобритании

При использовании монитора в Великобритании пользуйтесь соответствующим кабелем питания для Великобритании.

Примеры сетевых вилок

для 100 - 120 В переменного тока

для 200 - 240 В переменного тока

только для 240 В переменного тока

Сетевая розетка должна находиться в легкодоступном месте вблизи от прибора.

Установка

Не устанавливайте и не оставляйте монитор:

• В местах, подверженных воздействию высоких температур, например, рядом с батареями, нагревательными воздуховодами, или в местах, где возможно попадание прямого солнечного света. Размещение монитора в местах, подверженных воздействию высоких температур, например, в автомобилях, припаркованных в солнечных местах, или рядом с нагревательными воздуховодами, может привести к деформации корпуса или к неисправностям.
• В местах, где присутствует вибрация или резкие механические воздействия.
• Рядом с любым оборудованием, которое излучает сильное магнитное поле, например, телевизорами или другими домашними приборами.
• В местах, где может скапливаться много пыли, грязи или песка, например, рядом с открытым окном или выходом из помещения. Если устройство переносится по улице, обязательно примите соответствующие меры предосторожности против существующей в воздухе пыли и грязи. В противном случае устройство может быть безвозвратно повреждено.

Обслуживание экрана ЖКД

• Не оставляйте экран ЖКД в местах, где на него падает солнце, так как это может привести к его повреждению. Соблюдайте осторожность при размещении монитора у окна.
• Не толкайте и не царапайте экран ЖКД. Не кладите тяжелые предметы на экран ЖКД. Это может привести к искривлению экрана или неисправности панели ЖКД.

• Если монитор используется в холодном месте, то на экране может появиться остаточное изображение. Это не является неполадкой. Экран возвращает к обычному воспроизведению, как только температура становится нормальной.

• Если в течение долгого времени отображается неподвижное изображение, то на экране может ненадолго появиться остаточное изображение. Остаточное изображение со временем исчезнет

• Панель ЖКД нагревается во время работы. Это не является неполадкой.

О встроенных стереодинамиках

Записывающее оборудование, кассеты и дискеты следует держать на некотором расстоянии от отверстий динамиков, так как динамики излучают магнитное поле. Это магнитное поле может воздействовать на кассеты и дискеты и привести к потере хранящихся на них данных.

Примечание по ЖКД

(жидкокристаллическому дисплею)

Обратите внимание на то, что экран ЖКД изготовлен по высокоточной технологии. Однако на экране ЖКД могут постоянно появляться черные или яркие цветные точки (красные, голубые или зеленые), а также неправильные цветные полосы или яркие пятна. Это не является неполадкой.

(Эффективное число точек: более 99,99%)

Уход

• Перед чисткой монитора обязательно отключите кабель питания из розетки.
• Протирайте экран ЖКД мягкой тканью. При использовании химических средств для чистки стекла не применяйте жидкости, содержащие антистатические или аналогичные добавки, так как они могут повредить покрытие экрана ЖКД.
• Протирайте корпус, панель и органы управления мягкой тканью, слегка смоченной в слабом растворе моющего средства. Не пользуйтесь грубыми щетками, абразивными пастами или такими растворителями, как спирт или бензин.
• Не следует прикасаться к экрану, скрести или стучать по нему острыми или шершавыми предметами (шариковой ручкой, отверткой). Это может привести к появлению царапин на поверхности экрана.
• Обратите внимание, что обработка монитора такими летучими растворителями, как инсектициды, или его длительный контакт с резиновыми или виниловыми материалами, может привести к порче материалов или старению покрытия экрана ЖКД.

Транспортировка

• Отключите все кабели от монитора, возьмитесь за края дисплея ЖКД, соблюдая осторожность, чтобы не поцарапать экран при транспортировке. Падение монитора может привести к травме или его повреждению.
• При перевозке монитора или его доставке в ремонтную мастерскую пользуйтесь заводской картонной коробкой и упаковочными материалами.

Утилизация монитора

• Не выбрасывайте этот монитор вместе с другими бытовыми отходами.
• Флуоресцентная лампа, установленная в этом мониторе, содержит ртуть. Утилизация данного монитора должна проводиться в соответствии с инструкциями местных санитарных органов.

Идентификация деталей и органов управления

См. страницы в скобках для получения подробных сведений.

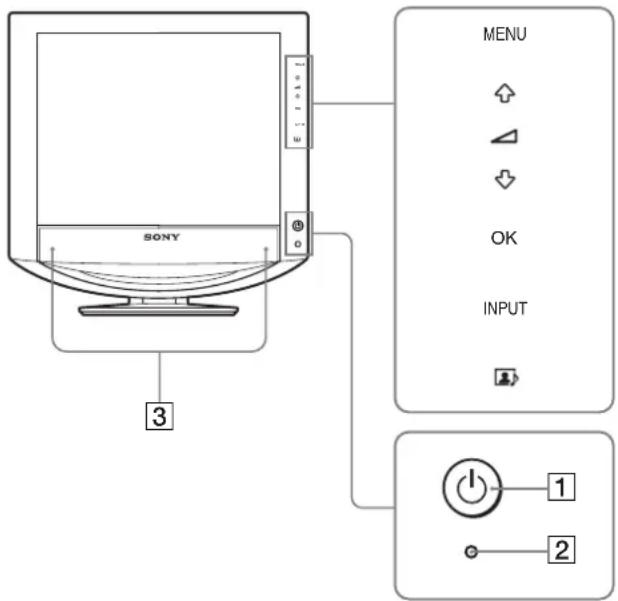

Вид спереди на дисплей ЖКД

SONY MENU OK INPUT 3 1 2

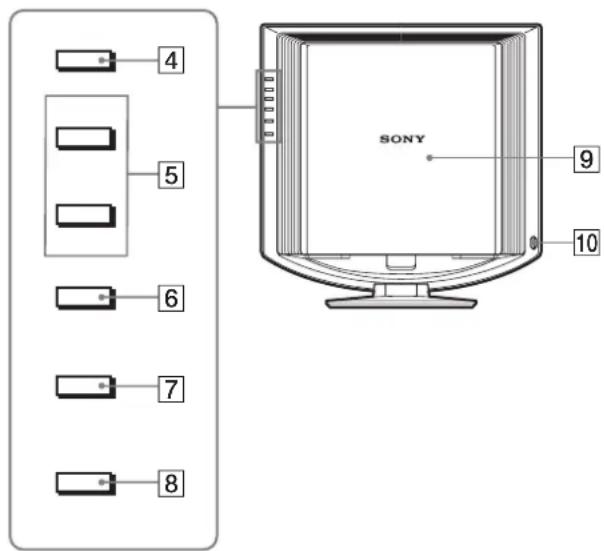

Вид сбоку на дисплей ЖКД

4 5 6 7 8 SONY 9 10

1 Выключатель ⏻ (питание) и индикатор ⏻ (питание) (стр. 9, 19, 25)
Чтобы включить или выключить дисплей, нажмите выключатель ⏻ (питание).
Когда дисплей включен, индикатор питания горит зеленым, а когда дисплей находится в режиме экономии энергии, он горит оранжевым.

2Датчик света (стр. 19)

Этот датчик измеряет яркость окружающего пространства. Не закрывайте его бумагой и т.д.

③ Стереодинамики (стр. 18)

С помощью динамиков выдаются звуковые сигналы.

4 Кнопка MENU (стр. 11)

Эта кнопка включает и выключает экран меню.

5 Кнопки ↓/↑ и △ (громкость) (стр. 11, 18)

Эти кнопки используются для выбора элементов меню и выполнения настроек, а также отображения меню "Громкость" для регулирования громкости.

6 Кнопка ОК (стр. 11)

Эта кнопка активизирует элемент меню и настройки, выбранные с помощью кнопок ↓/↑ (5).

7 Кнопка INPUT (стр. 11)

С помощью этой кнопки можно переключать входной видеосигнал между INPUT1, INPUT2 и INPUT3, когда два компьютера подключены к монитору.

8 Кнопка (стр. 19)

Эта кнопка служит для переключения РЕЖИМ (ИЗОБРАЖЕН/АУДИО).

9Задняя крышка (стр. 7)

Сдвиньте эту крышку вверх при подключении кабелей.

10 Гнездо наушников (стр. 18)

С помощью этого гнезда подаются звуковые сигналы на наушники.

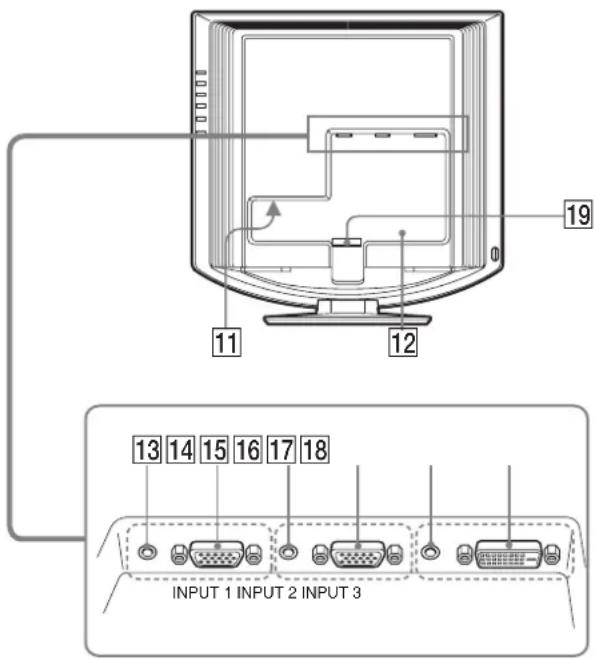

Вид сзади на дисплей ЖКД

19 11 12 13 14 15 16 17 18 INPUT 1 INPUT 2 INPUT 3

11 Гнездо AC IN (стр. 8)

К этому разъему подключается кабель питания (прилагается).

12Отверстие защитной блокировки

Отверстие защитной блокировки необходимо использовать для систем безопасности Kensington Micro Saver Security System. Micro Saver Security System - зарегистрированная торговая марка Kensington.

13 Входное аудиогнездо для INPUT1 (стр. 8)

Через это гнездо поступают звуковые сигналы при подключении к выходному аудиогнезду компьютера или другого аудиоустройства, подключенного к входу INPUT1.

14 Входное гнездо HD15 (аналоговый RGB) для INPUT1 (стр. 7)

Через это гнездо подаются аналоговые видеосигналы RGB (0,700 Vp-p, положит.) и сигналы синхронизации.

15 Входное аудиогнездо для INPUT2 (стр. 8)

Через это гнездо поступают звуковые сигналы при подключении к выходному аудиогнезду компьютера или другого аудиоустройства, подключенного к входу INPUT2.

16 Входное гнездо HD15 (аналоговый RGB) для INPUT2 (стр. 7)

Через это гнездо подаются аналоговые видеосигналы RGB (0,700 Vp-r, положит.) и сигналы синхронизации.

17 Входное аудиогнездо для INPUT3 (стр. 8)

Через это гнездо поступают звуковые сигналы при подключении к выходному аудиогнезду компьютера или другого аудиоустройства, подключенного к входу INPUT3.

18 Входное гнездо DVI-D (цифровой RGB) для INPUT3 (стр. 7)

Через это гнездо подаются цифровые видеосигналы RGB, соответствующие DVI Rev. 1.0.

19 Держатель для кабелей (стр. 9)

Эта деталь закрепляет кабели и шнуры на мониторе.

Подготовка к работе

Перед использованием монитора проверьте наличие в коробке следующих принадлежностей:

• Дисплей ЖКД
- Кабель питания
- Кабель видеосигнала HD15-HD15 (аналоговый RGB)
• Кабель видеосигнала DVI-D (цифровой RGB)
- Аудиокабель (стерео миништекер)
- CD-ROM (программы для Windows и Macintosh, инструкции по эксплуатации и т.д.)
• Гарантийный талон
- Руководство по быстрой установке

Подготовка к работе 1: Подсоедините кабели видеосигнала

• Перед подключением монитор и компьютер должны быть выключены.
• При подключении компьютера к входному гнезду HD15 монитора (аналоговый RGB) см. "Подключите компьютер, оборудованный выходным гнездом HD15 (аналоговый RGB)".

Примечание

Не следует прикасаться к штырькам разъема кабеля видеосигнала, так как при этом их можно согнуть.

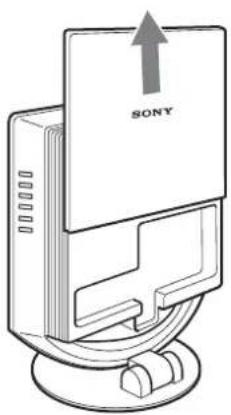

Снимите заднюю крышку.

SONY

Подключите компьютер, оборудованный выходным гнездом DVI (цифровой RGB)

С помощью прилагаемого кабеля видеосигнала DVI-D (цифровой RGB) подключите компьютер к входному гнезду DVI-D монитора (цифровой RGB) для INPUT3.

к входному разъему DVI-D (цифровой RGB) к выходному гнезду DVI компьютера (цифровой RGB) Кабель видеосигнала DVI-D (цифровой RGB) (прилагается)

Подключите компьютер, оборудованный выходным гнездом HD15 (аналоговый RGB)

С помощью прилагаемого кабеля видеосигнала HD15-HD15 (аналоговый RGB) подключите компьютер к входному гнезду HD15 монитора (аналоговый RGB) для INPUT1 или INPUT2.

Подключите компьютер, как показано на следующих рисунках.

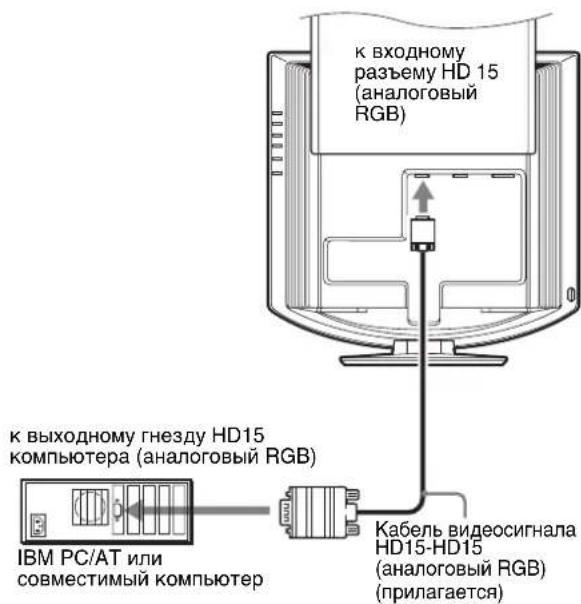

■ Подключение к компьютеру IBM PC/AT или совместимому с ним

к входному разъему HD 15 (аналоговый RGB) к выходному гнезду HD15 компьютера (аналоговый RGB) IBM PC/AT или совместимый компьютер Кабель видеосигнала HD15-HD15 (аналоговый RGB) (прилагается)

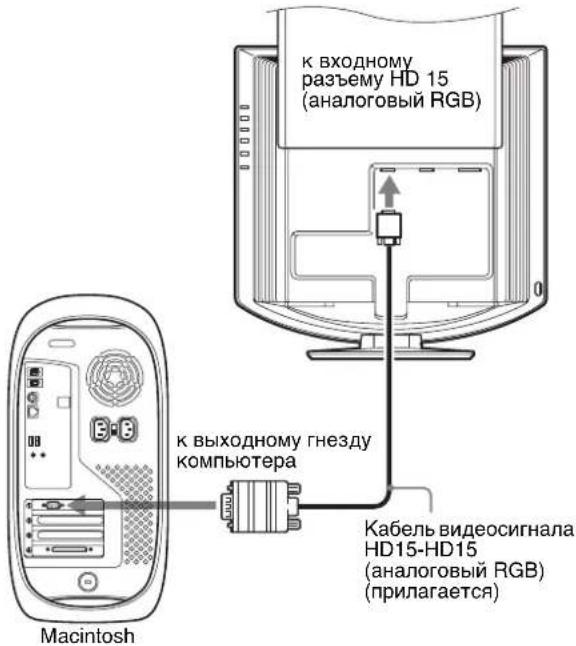

■ Подключение к Macintosh

К ВХОДНОМУ разъему HD 15 (аналоговый RGB) К ВЫХОДНОМУ ГНЕЗДУ КОМПЬЮТЕРА КАБЕЛЬ ВИДЕОСИГНАЛА HD15-HD15 (аналоговый RGB) (прилагается) Macintosh

При подключении компьютера Macintosh используйте при необходимости переходник (не прилагается). Переходник необходимо подключать к компьютеру до подключения кабеля видеосигнала.

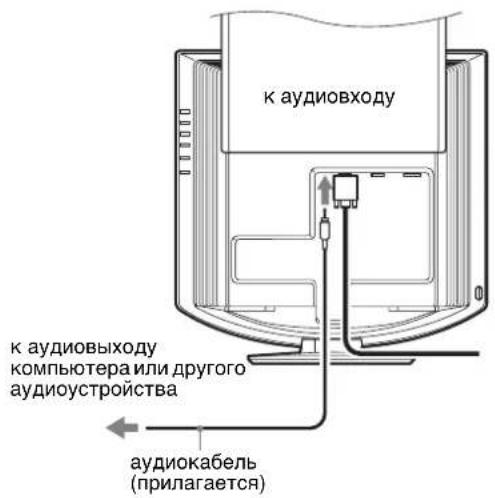

Подготовка к работе 2: Подключите аудиокабель

Подключите прилагаемый аудиокабель к соответствующему входному аудиогнезду монитора.

При использовании громкоговорителей или наушников можно прослушивать звук от компьютера или других аудиоустройств, подключенных к входным аудиогнездам монитора.

Для получения подробных сведений см. "Регулировка громкости" на стр. 18.

к аудиовходу к аудиовыходу компьютера или другого аудиоустройства аудиокабель (прилагается)

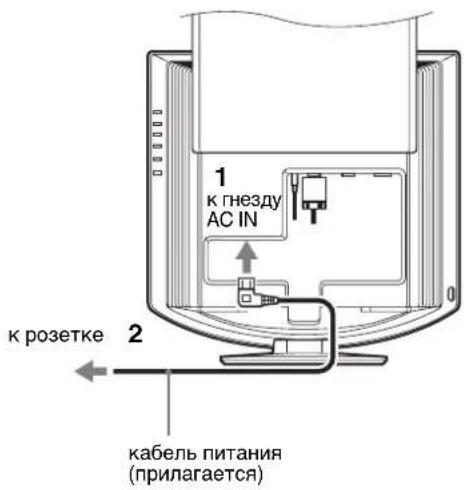

Подготовка к работе 3: Подключите кабель питания

1 Надежно подсоедините прилагаемый кабель питания к разъему AC IN монитора.

2 Надежно подсоедините другой конец кабеля к розетке электропитания.

1 к гнезду AC IN 2 к розетке кабель питания (прилагается)

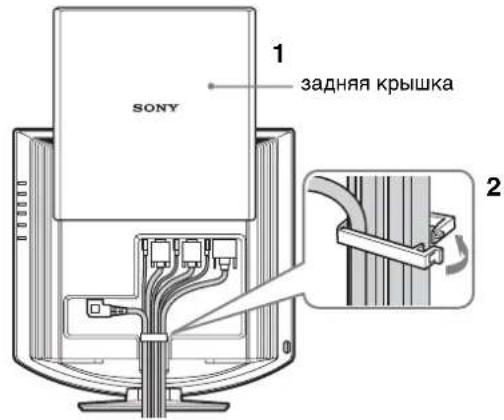

Подготовка к работе 4: Уложите пучок кабелей

1 Снимите заднюю крышку.
2 Закрепите кабель видеосигнала, аудиокабели и кабель питания с помощью держателя для кабелей на корпусе.
3 Наденьте заднюю крышку.

1 задняя крышка SONY 2

SONY 3

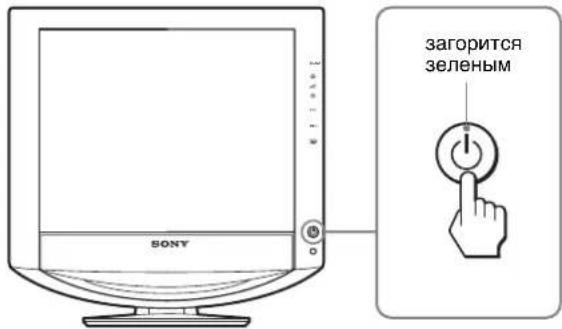

Подготовка к работе 5: Включите монитор и компьютер

1 Нажмите выключатель ⏻ (питание) на передней панели монитора слева. Индикатор ⏻ (питание) загорится зеленым.

загорится зеленым SONY

2 Включите компьютер.
3 Нажмите кнопку INPUT для выбора нужного входного сигнала.

На экране появится изображение от выбранного входного сигнала.

Для получения подробных сведений см. "Выбор входного сигнала (кнопка INPUT)" на стр. 11.

Подключение монитора завершено. Если необходимо, воспользуйтесь органами управления монитора для настройки изображения (стр. 11).

Если на экране отсутствует изображение

• Убедитесь, что кабель питания и кабель видеосигнала подключены правильно.
• Если на экране появляется сообщение "НЕТ СИГНАЛА":
• Компьютер находится в режиме экономии энергии. Попробуйте нажать любую клавишу на клавиатуре или передвинуть мышь.
  – Убедитесь, что параметр входного сигнала установлен правильно, нажав кнопку INPUT (стр. 11).
• Если на экране появляется сообщение "КАБЕЛЬ НЕ ПОДКЛЮЧЕН":
  – Убедитесь, что кабель видеосигнала подключен правильно.
  – Убедитесь, что параметр входного сигнала установлен правильно, нажав кнопку INPUT (стр. 11).
• Если на экране появилась надпись "НЕДОПУСТ ГРАФ РЕЖИМ", верните прежний монитор на место. Затем отрегулируйте графический адаптер компьютера в следующих диапазонах.

	Аналоговый RGB Цифровой RGB
Частота горизонтальной развертки	28–80 кГц 28–64 кГц
Частота вертикальной развертки	48–75 Гц 60 Гц
Разрешение	1280 × 1024 или менее	1280 × 1024 или менее

Для получения дополнительных сведений об экранных сообщениях см. "Симптомы неполадок и действия по их устранению" на стр. 22.

Специальные драйверы не требуются

Данный монитор отвечает требованиям стандарта "DDC" Plug & Play, что позволяет компьютеру автоматически обнаружить всю информацию о мониторе. Необязательно устанавливать на компьютере какие-либо специальные драйверы. При первом включении компьютера после подключения монитора на экране может появиться диалоговое окно программы установки. В этом случае следуйте указаниям на экране. Будет автоматически выбран Монитор Plug & Play, чтобы этот монитор можно было использовать.

Частота вертикальной развертки установлена на 60 Гц. Так как мерцания практически незаметны на мониторе, можно использовать этот параметр. Не нужно устанавливать для вертикальной развертки более высокое значение.

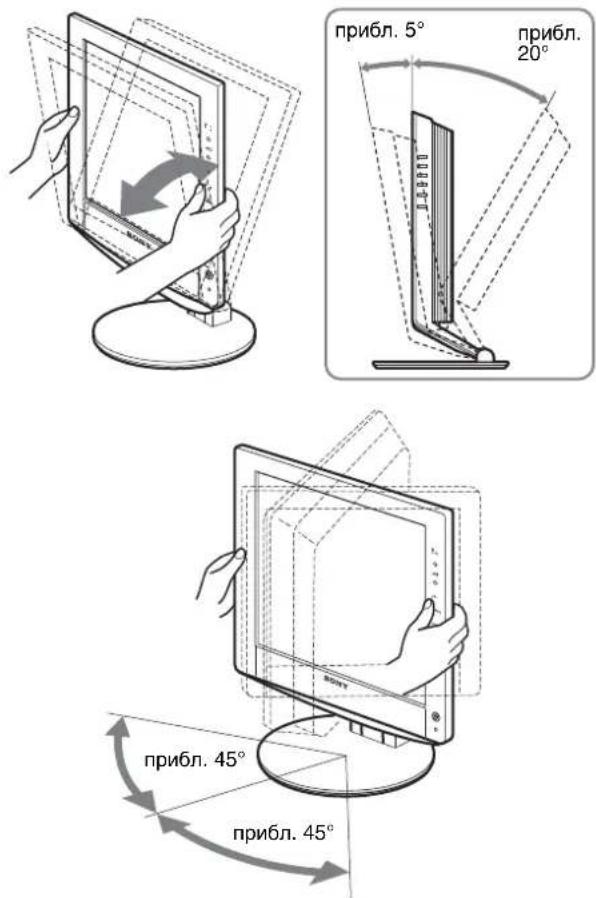

Подготовка к работе 6: Отрегулируйте наклон и поворот

Монитор можно устанавливать в удобное положение, изменяя углы наклона, как показано на рисунке ниже.

Взявшись за края панели ЖКД, отрегулируйте угол наклон экрана.

Для удобства использования монитора

Отрегулируйте угол наклона монитора в соответствии с высотой стола и стула, а также таким образом, чтобы свет не попадал в глаза, отражаясь от монитора.

Примечание

При регулировке наклона и высоты монитора соблюдайте осторожность, чтобы не ударить монитор о стол.

Выбор входного сигнала (кнопка INPUT)

Нажмите кнопку INPUT.

При каждом нажатии кнопки тип входного сигнала изменяется.

Экранное сообщение(появляется примерно на5 секунд в левом верхнемуглу)	Конфигурация входногосигнала
INPUT1 : HD15 Входное гнездо HD15(аналоговый RGB) дляINPUT1
INPUT2 : HD15 Входное гнездо HD15(аналоговый RGB) дляINPUT2
INPUT3 : DVI-D Входное гнездо DVI-D(цифровой RGB) дляINPUT3

Подстройка монитора

Перед выполнением регулировок

Подсоедините монитор к компьютеру, а затем включите их.

Подождите не менее 30 минут перед выполнением регулировок для получения наилучших результатов.

Большая часть настроек монитора производится с помощью экранного меню.

Перемещение по экранному меню

1 Отобразите главное меню.

Нажмите кнопку MENU для отображения на экране главного меню.

MENU ИЗОБРАЖЕН/АУДИО ФИЛЬМ 1280 1024 60 Hzx/

2 Выберите меню.

Нажмите кнопки ↓/↑ для отображения нужного меню. Нажмите кнопку ОК для выбора первого элемента меню.

3 Выберите элемент, который нужно подстроить.

Нажимайте кнопки ↓/↑ для выбора элемента, который нужно подстроить, затем нажмите кнопку ОК.

Если в меню отображается

При выборе ⚡ нажатии кнопки ОК на дисплее снова отображается предыдущее меню.

4 Настройте элемент.

Нажмите кнопки ↓/↑ для выполнения настройки, затем нажмите кнопку OK.

При нажатии кнопки ОК настройка сохраняется, а дисплей возвращается к предыдущему меню.

Нажмите кнопку MENU один раз для возврата в нормальный режим просмотра. Если кнопки не были нажаты, то экранное меню автоматически исчезает приблизительно через 45 секунд.

MENU

■ Восстановление значений по умолчанию для параметров

Сбросить настройки можно с помощью меню СБРОС. Для получения подробных сведений о выполнении сброса настроек см. → (СБРОС) на стр. 18.

Меню

ИЗОБРАЖЕН/АУДИО

С помощью меню ИЗОБРАЖЕН/АУДИО можно подстроить следующие элементы.

- РЕЖИМ

(ИГРА/ФИЛЬМ/ КОМПЬЮТЕР/ АВТОФОРМАТ)

-ИЗОБРАЖЕН
• АУДИО
- РЕЖИМ СБРОС →←

ИЗОБРАЖЕН/АУДИО ФИЛЬМ 1280 x 1024 / 60Hz

■ Меню РЕЖИМ

Можно выбрать яркость экрана в соответствии с просматриваемым изображением.

Параметры меню ИЗОБРАЖЕН/АУДИО можно установить для каждого режима.

Кроме того, можно изменить режим для каждого входа (ВХОД1/ВХОД2/ВХОД3).

1 Нажмите кнопку MENU.

На экране появится главное меню.

2 Нажмите кнопку ↓/↑ для выбора элемента (ИЗОБРАЖЕН/АУДИО) и нажмите кнопку ОК. На экране появится меню ИЗОБРАЖЕН/АУДИО.

3 Нажмите кнопку ↓/↑ для выбора элемента "ФИЛЬМ" и нажмите кнопку ОК.

На экране появится меню РЕЖИМ.

РЕЖИМ ИГРА ФИЛЬМ КОМПЬЮТЕР АВТОФОРМАТ 1280x1024 /60Hz

4 Нажмите кнопки ↓/↑, чтобы выбрать нужный режим, и нажмите кнопку ОК.

По умолчанию устанавливается значение ФИЛЬМ.

• И Г Р А : Яркое изображение.
  • Ф И ЛЬ М : Четкое очень контрастное изображение.
• к ОМ ПЬ Ю Т Е Р : Изображение с мягкими тонами.
  • АВТОФОРМАТ: Автоматическая настройка яркости экрана в соответствии с освещенностью окружающего пространства (функция автоматической настройки яркости). Для получения дополнительных сведений см. "Функция автоматической настройки яркости (датчик света)" на стр. 19.

Примечание

В режиме AUTO нельзя настроить подсветку.

■ Меню ИЗОБРАЖЕН

Вы можете подстроить эти элементы с помощью меню ИЗОБРАЖЕН.

• ПОДСВЕТКА
- KOHTPACT
• ЯРКОСТЬ
- Меню GAMMA γ
- Меню ЦВЕТ
- РЕЗКОСТЬ

ИЗОБРАЖЕН ФИЛЬМ 100 70 50 1280 1024 60 Hz x

Регулировка элемента ПОДСВЕТКА |

Если экран слишком яркий, настройте заднюю подсветку, чтобы с ним было удобнее работать.

1 Нажмите кнопку MENU.

На экране появится главное меню.

2 Нажмите кнопку ↓/↑ для выбора элемента 📁 (ИЗОБРАЖЕН/АУДИО) и нажмите кнопку ОК. На экране появится меню ИЗОБРАЖЕН/АУДИО.
3 Нажмите кнопки ↓/↑ для выбора 📁 (ИЗОБРАЖЕН) и нажмите кнопку ОК. На экране появится меню ИЗОБРАЖЕН.
4 Нажмите кнопки ↓/↑ для выбора "ПОДСВЕТКА" и нажмите кнопку ОК. На экране появится меню "ПОДСВЕТКА".
5 Нажмите кнопки ↓/↑ для настройки уровня освещения и нажмите кнопку ОК.

Регулировка элемента Ⓧ КОНТРАСТ

Настройте контрастность изображения.

1 Нажмите кнопку MENU.

На экране появится главное меню.

2 Нажмите кнопку ↓/↑ для выбора элемента 📁 (ИЗОБРАЖЕН/АУДИО) и нажмите кнопку ОК. На экране появится меню ИЗОБРАЖЕН/АУДИО.
3 Нажмите кнопки ↓/↑ для выбора 📁 (ИЗОБРАЖЕН) и нажмите кнопку ОК. На экране появится меню ИЗОБРАЖЕН.
4 Нажмите кнопки ↓/↑ для выбора "О КОНТРАСТ" и нажмите кнопку ОК. На экране появится меню "КОНТРАСТ".
5 Нажмите кнопки ↓/↑, чтобы отрегулировать контрастность, и нажмите кнопку ОК.

Регулировка элемента ЯРКОСТЬ

Настройте яркость изображения (уровень черного).

1 Нажмите кнопку MENU.
На экране появится главное меню.
2 Нажмите кнопку ↓/↑ для выбора элемента 📁 (ИЗОБРАЖЕН/АУДИО) и нажмите кнопку ОК. На экране появится меню ИЗОБРАЖЕН/АУДИО.
3 Нажмите кнопки ↓/↑ для выбора 📁 (ИЗОБРАЖЕН) и нажмите кнопку ОК. На экране появится меню ИЗОБРАЖЕН.
4 Нажмите кнопки ↓/↑ для выбора. "ЯРКОСТЬ" и нажмите кнопку ОК. На экране появится меню "ЯРКОСТЬ".
5 Нажмите кнопки ↓/↑, чтобы отрегулировать яркость, и нажмите кнопку ОК.

Настройка параметра GAMMA γ

Можно сопоставить цветовой оттенок изображения на экране с цветовым оттенком изображения оригинала.

1 Нажмите кнопку MENU.
На экране появится главное меню.
2 Нажмите кнопку ↓/↑ для выбора элемента 📁 (ИЗОБРАЖЕН/АУДИО) и нажмите кнопку ОК. На экране появится меню ИЗОБРАЖЕН/АУДИО.
3 Нажмите кнопки ↓/↑ для выбора 📄 (ИЗОБРАЖЕН) и нажмите кнопку ОК. На экране появится меню ИЗОБРАЖЕН.
4 Нажмите кнопки ↓/↑ для выбора “γ (GAMMA)” и нажмите кнопку OK. На экране появится меню GAMMA.
5 Нажмите кнопки ↓/↑, чтобы выбрать нужный режим, и нажмите кнопку ОК.

Настройка параметра ЦВЕТ

Можно выбрать уровень цвета белого поля из следующих настроек цветовой температуры по умолчанию.

Также при необходимости можно точно настроить цветовую температуру.

9300K 6500K РУЧНАЯ LHAСТРОЙКА 1280x 1024 /60Hz

1 Нажмите кнопку MENU.

На экране появится главное меню.

2 Нажмите кнопку ↓/↑ для выбора элемента (ИЗОБРАЖЕН/АУДИО) и нажмите кнопку ОК.

На экране появится меню ИЗОБРАЖЕН/АУДИО.

3 Нажмите кнопки ↓/↑ для выбора (ИЗОБРАЖЕН) и нажмите кнопку ОК.

На экране появится меню ИЗОБРАЖЕН.

4 Нажмите кнопки ↓/↑ для выбора "☐ (ЦВЕТ)" и нажмите кнопку OK.

На экране появится меню ЦВЕТ.

5 Нажмите кнопки ↓/↑ для выбора необходимой цветовой температуры, а затем нажмите кнопку ОК.

При изменении цветовой температуры с 9300К на 6500К баланс белого цвета изменяется от синеватых оттенков до красноватых.

Точная настройка цветовой температуры

Цветовую температуру можно установить для каждого режима (ИГРА/ФИЛЬМ/КОМПЬЮТЕР/АВТОФОРМАТ).

1 Нажмите кнопку MENU.

На экране появится главное меню.

2 Нажмите кнопку ↓/↑ для выбора элемента (ИЗОБРАЖЕН/АУДИО) и нажмите кнопку ОК.

На экране появится меню ИЗОБРАЖЕН/АУДИО.

3 Нажмите кнопки ↓/↑ для выбора (ИЗОБРАЖЕН) и нажмите кнопку ОК.

На экране появится меню ИЗОБРАЖЕН.

4 Нажмите кнопки ↓/↑ для выбора “☐ (ЦВЕТ)” и нажмите кнопку OK.

На экране появится меню ЦВЕТ.

5 Нажмите кнопки ↓/↑ для выбора "НАСТРОЙКА" и нажмите кнопку ОК.

На экране появится меню точной настройки цветовой температуры.

РУЧНАЯ НАСТР R 128 G 128 B 128 1280x 1024/60Hz EX I TURU

6 Нажмите кнопки ↓/↑, чтобы выбрать R (красный) или B (синий), а затем нажмите кнопку OK. Затем нажмите кнопки ↓/↑ для настройки цветовой температуры, а потом нажмите кнопку OK.

Поскольку эта настройка цветовой температуры изменяется путем увеличения или уменьшения составляющих R и B относительно G (зеленый), составляющая G остается неизменной.

7 Нажмите кнопки ↓/↑ для выбора элемента ↗, а затем нажмите кнопку OK.

Новая настройка цвета сохранится в памяти и будет вызываться из памяти каждый раз при выборе элемента "Ручная".

На экране появится меню ЦВЕТ.

Регулировка элемента РЕЗКОСТЬ

Регулировка резкости кромок изображений и т.д.

1 Нажмите кнопку MENU.

На экране появится главное меню.

2 Нажмите кнопку ↓/↑ для выбора элемента (ИЗОБРАЖЕН/АУДИО) и нажмите кнопку ОК.

На экране появится меню ИЗОБРАЖЕН/АУДИО.

3 Нажмите кнопки ↓/↑ для выбора элемента (ИЗОБРАЖЕН) и нажмите кнопку ОК.

На экране появится меню ИЗОБРАЖЕН.

4 Нажмите кнопки ↓/↑, чтобы выбрать "☐ РЕЗКОСТЬ", и нажмите кнопку ОК.

На экране появится меню "РЕЗКОСТЬ".

5 Нажмите кнопки ↓/↑, чтобы отрегулировать резкость, и нажмите кнопку ОК.

■ Меню AUDIO

Следующие элементы можно подстроить с помощью меню AUDIO.

• ВЫСОКИЕ
• НИЗКИЕ
• БАЛАНС
• ОБЪЕМНЫЙ ЗВУК

AUDIO ФИЛЬМ ВЫСОКИЕ НИЭКИЕ БАЛАНС ОБЬЕМНЫЙ ЭВУК 1 2 8 0x 1 0 2 4 6 0 Hz

Настройка параметра ВЫСОКИЕ, НИЗКИЕ или БАЛАНС

1 Нажмите кнопку MENU.

На экране появится главное меню.

2 Нажмите кнопку ↓/↑ для выбора элемента 📁 (ИЗОБРАЖЕН/АУДИО) и нажмите кнопку ОК. На экране появится меню ИЗОБРАЖЕН/АУДИО.
3 Нажмите кнопки ↓/↑ для выбора элемента (AUDIO) и нажмите кнопку OK.
4 Нажмите кнопки ↓/↑, чтобы выбрать ВЫСОКИЕ, НИЗКИЕ или БАЛАНС, и нажмите кнопку ОК.
5 Нажмите кнопки ↓/↑, чтобы выбрать нужный режим, и нажмите кнопку OK.

Настройка параметра ОБЪЕМНЫЙ ЗВУК

1 Нажмите кнопку MENU.

На экране появится главное меню.

2 Нажмите кнопку ↓/↑ для выбора элемента 📄 (ИЗОБРАЖЕН/АУДИО) и нажмите кнопку ОК. На экране появится меню ИЗОБРАЖЕН/АУДИО.
3 Нажмите кнопки ↓/↑ для выбора элемента ▶ (AUDIO) и нажмите кнопку OK.
4 Нажмите кнопки ↓/↑ для выбора ОБЪЕМНЫЙ ЗВУК и нажмите кнопку ОК.
5 Нажмите кнопки ↓/↑, чтобы выбрать нужный режим, и нажмите кнопку ОК.

ОБЬЕМНЫЙ ЭВУК SRS WOW ВЫКЛ 1 2 8 0 x 1 0 2 4 /60 Hz

• SRS WOW: Глубокие насыщенные басовые частоты, а также отчетливые высокие тона создают эффект насыщенного объемного звучания. Фильмы и особенно игры воспринимаются по- новому благодаря мощному звуку.
  • ВЫКЛ: Эффект SRS WOW выключен.

Благодаря использованию современной технологии, разработанной компанией SRS Labs, Inc., функция SRS WOW существенно улучшает качество звучания различных аудиоисточников.

■ Меню РЕЖИМ СБРОС (восстановление значений по умолчанию для всех режимов) →←

Можно сбросить настройки до значений по умолчанию.

1 Нажмите кнопку MENU.
На экране появится главное меню.
2 Нажмите кнопку ↓/↑ для выбора элемента 📁 (ИЗОБРАЖЕН/АУДИО) и нажмите кнопку ОК. На экране появится меню ИЗОБРАЖЕН/АУДИО.
3 Нажмите кнопки ↓/↑ для выбора “→← СБРОС” и нажмите кнопку ОК. На экране появится меню “СБРОС”.
4 Нажмите кнопки ↓/↑, чтобы выбрать нужный режим, и нажмите кнопку OK.

- OK: Восстановление значений по умолчанию для всех режимов в меню ИЗОБРАЖЕН/АУДИО.

- ОТМЕНА: Отмена сброса и возврат в меню ИЗОБРАЖЕН/АУДИО.

Меню АЭКРАН (только для аналогового сигнала RGB)

Следующие элементы можно подстроить с помощью меню ЭКРАН.

В случае приема цифровых сигналов RGB с входного гнезда DVI-D для INPUT3 регулировка не требуется.

■ Функция автоматической регулировки качества изображения

При приеме входного сигнала монитор автоматически регулирует положение и резкость изображения (фаза/шаг) и обеспечивает четкое изображение на экране (стр. 20).

Примечание

Если активизирована функция автоматической регулировки качества изображения, работает только выключатель ⏻ (питание).

Если при использовании функции автоматической регулировки качества изображения этого монитора изображение настроено не полностью

Можно выполнить дальнейшую автоматическую настройку качества изображения для текущего входного сигнала (см. "АВТОФОРМАТ" ниже).

Если требуется выполнить дополнительную регулировку качества изображения

Можно вручную отрегулировать резкость (фаза/шаг) и положение (по горизонтали/по вертикали) изображения.

Эти настройки сохраняются в памяти и автоматически вызываются каждый раз, когда монитор получает предварительно введенный и зарегистрированный входной сигнал.

■Дальнейшие автоматические настройки качества изображения для текущего входного сигнала (АВТОФОРМАТ)

1 Нажмите кнопку MENU.

На экране появится главное меню.

2 Нажмите кнопки ↓/↑ для выбора ⚠ (ЭКРАН) и нажмите кнопку ОК.

На экране появится меню ЭКРАН.

3 Нажмите кнопки ↓/↑ для выбора "АВТОФОРМАТ" и нажмите кнопку ОК.

Выполните соответствующие настройки фазы экрана, шага и положения по горизонтали/вертикали для текущего входного сигнала и сохраните их.

■Ручная регулировка резкости изображения (Фаза/Шаг)

Резкость изображения можно отрегулировать следующим образом. Эта настройка действует, когда компьютер подключен к входному гнезду HD15 монитора (аналоговый RGB).

1 Установите разрешение 1280 × 1024 на компьютере.

2 Вставьте компакт-диск.

3 Запустите программу на компакт-диске и отобразите тестовый шаблон. Для пользователя Windows Когда работает Автопоиск:

Щелкните на Display Adjustment (утилита Настройка дисплея).

Щелкните "Настроить", подтвердите разрешение и нажмите "Далее".

Поочередно выводятся тестовые таблицы для функций ШАГ и ФАЗА.

Когда Автопоиск не работает:

1 Откройте "Мой компьютер" и правой кнопкой мыши щелкните значок CD-ROM. Перейдите в "Проводник" и откройте значок CD-ROM.

2 Откройте [Utility] и выберите [Windows].

3 Запустите [Win_Utility.exe].

Появится тестовая таблица. Для пользователя Macintosh

1 Откройте [Utility] и выберите [Mac].

2 Запустите [Mac_Utility.exe].

Появится тестовая таблица.

4 Нажмите кнопку MENU.

На экране появится главное меню.

5 Нажмите кнопки ↓/↑ для выбора ⚪ (ЭКРАН) и нажмите кнопку OK.

На экране появится меню ЭКРАН.

6 Нажмите кнопки ↓/↑ для выбора "ФАЗА" и нажмите кнопку OK.

На экране появится меню настройки "ФАЗА".

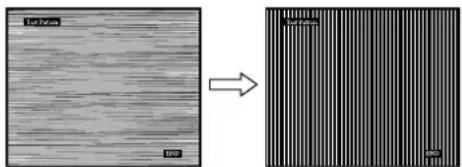

7 Нажимайте кнопки ↓/↑, пока горизонтальные полосы не станут минимальными.

Отрегулируйте таким образом, чтобы горизонтальные полосы были минимальными.

100 200

8 Нажмите кнопку ОК.

На экране появится главное меню.

Если на всем экране видны вертикальные полосы, отрегулируйте шаг, выполнив следующие действия.

9 Нажмите кнопки ↓/↑ для выбора "ШАГ" и нажмите кнопку ОК.

На экране появится меню настройки "ШАГ".

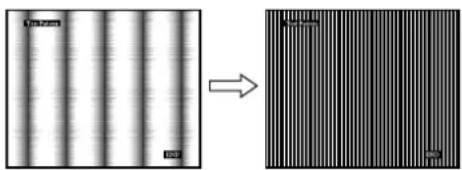

10 Нажимайте кнопки ↓/↑, пока вертикальные полосы не исчезнут.

Отрегулируйте таким образом, чтобы вертикальные полосы исчезли.

11 Нажмите кнопку END на экране, чтобы отключить тестовый шаблон.

■Ручная регулировка положения изображения (ГОРИЗ ЦЕНТР /ВЕРТИК ЦЕНТР)

Если изображение расположено не по центру экрана, отрегулируйте центровку изображения следующим образом.

1 Установите разрешение 1280 × 1024 на компьютере.

2 Вставьте компакт-диск.

3 Запустите программу на компакт-диске и отобразите тестовый шаблон.

Для пользователя Windows Когда работает Автопоиск:

Щелкните на Display Adjustment (утилита Настройка дисплея).

Щелкните "Настроить", подтвердите разрешение и нажмите "Далее".

Поочередно выводятся тестовые таблицы для функций ГОРИЗ ЦЕНТР и ВЕРТИК ЦЕНТР.

Когда Автопоиск не работает:

1 Откройте "Мой компьютер" и правой кнопкой мыши щелкните значок CD-ROM. Перейдите в "Проводник" и откройте значок CD-ROM.

2 Откройте [Utility] и выберите [Windows].

3 Запустите [Win_Utility.exe].

Появится тестовая таблица.

Для пользователя Macintosh

1 Откройте [Utility] и выберите [Mac].

2 Запустите [Mac_Utility.exe].

Появится тестовая таблица.

4 Нажмите кнопку MENU.

На экране появится главное меню.

5 Нажмите кнопки ↓/↑ для выбора Ⓐ (ЭКРАН) и нажмите кнопку ОК.

На экране появится меню ЭКРАН.

6 Нажмите кнопки ↓/↑ для выбора "ГОРИЗ ЦЕНТР" или "ВЕРТИК ЦЕНТР" и нажмите кнопку ОК.

На экране появится меню настройки "ГОРИЗ ЦЕНТР" или "ВЕРТИК ЦЕНТР".

7 Нажмите кнопки ↓/↑ для перемещения тестового шаблона в центр экрана.

8 Нажмите кнопку END на экране, чтобы отключить тестовый шаблон.

Меню ⏻03 МЕНЮ

Можно изменить положение меню, если оно загораживает изображение на экране.

ПОЗ МЕНО 1 2 8 0 x 1 0 2 4 / 6 0 Hz OK EX T MENU

1 Нажмите кнопку MENU.

На экране появится главное меню.

2 Нажмите кнопки ↓/↑, чтобы выбрать элемент ☐ (ПОЗ МЕНЮ), а затем нажмите кнопку ОК.

На экране появится меню ПОЗ МЕНЮ.

3 Нажмите кнопки ↓/↑ для выбора необходимого положения и нажмите кнопку ОК.

Можно выбрать одно из 9 положений, в котором будет отображаться меню.

Меню → РАСПОЗН ВХОДА ВКЛ/ВЫКЛ

Если выбрать значение АВТОРАСП ВКЛ в меню РАСПОЗН ВХОДА ВКЛ/ВЫКЛ, монитор автоматически обнаружит входной сигнал с входного разъема и

переключится на него, прежде чем монитор перейдет в режим экономии энергии.

RACPO3H BHOXA ■ABTOPACN BKL ABTOPACN BYKL 1 280 x1 024 /60 Hz OK EXIT (OK)

1 Нажмите кнопку MENU.

На экране появится главное меню.

2 Нажмите кнопку ↓/↑, чтобы выбрать → (РАСПОЗН ВХОДА ВКЛ/ВЫКЛ), и затем нажмите кнопку ОК.

На экране появляется меню РАСПОЗН ВХОДА.

3 Нажмите кнопки ↓/↑, чтобы выбрать нужный режим, и нажмите кнопку OK.

- ВКЛ: Если на выбранном входном разъеме отсутствует входной сигнал или если входной разъем выбирается с помощью кнопки INPUT на мониторе и на этом разъеме отсутствует входной сигнал, на экране появится сообщение (стр. 20,) и монитор автоматически проверит наличие входного сигнала на других входных разъемах и изменит вход. При изменении входа выбранный входной разъем отображается в левом верхнем углу экрана. При отсутствии входного сигнала монитор автоматически переходит в режим экономии энергии.

- ВЫКЛ: Автоматическое изменение входа не выполняется. Нажмите кнопку INPUT для изменения входного разъема.

Меню LANGUAGE

LANGUAGE ■ ENGLISH FRANÇAIS DEUTSCH ESPAÑOL ITALIANO 1280 x 1024 / 60 Hz

1 Нажмите кнопку MENU.

На экране появится главное меню.

2 Нажмите кнопки ↓/↑ для выбора элемента (LANGUAGE) и нажмите кнопку OK.

На экране появляется меню LANGUAGE.

3 Нажмите кнопки ↓/↑, чтобы выбрать язык, и нажмите кнопку OK.

• English: Английский
• Français: Французский
  • Deutsch: Немецкий
• Español: Испанский
• Italiano: Итальянский
  • Nederlands: Голландский
• Svenska: Шведский
• Русский
  • :日本国NSKII
  • :Китайский

Меню →← СБРОС (восстановление значения по умолчанию)

CEPOC OK OTMEHA 1 2 8 0 1 0 2 4 6 0 Hz x

1 Нажмите кнопку MENU.

На экране появится главное меню.

2 Нажмите кнопки ↓/↑ для выбора элемента →← (СБРОС) и нажмите кнопку ОК.

На экране появляется меню СБРОС.

3 Нажмите кнопки ↓/↑ для выбора необходимого режима, а затем нажмите кнопку ОК.

- OK: Сброс всех данных настройки до значений по умолчанию. Необходимо помнить, что этим способом нельзя сбросить настройку элемента “LANGUAGE”.

- ОТМЕНА: Отмена сброса и возврат к экрану меню.

Меню сБЛОКИРОВКАМЕНЮ

Блокировка управления кнопками для предотвращения случайных настроек или сброса.

БЛОКИРОВКАМЕНЮ ВКЛ ■ ВЫКЛ 1 2 8 0 1 0 2 4 6 0 Hz x

1 Нажмите кнопку MENU.

На экране появится главное меню.

2 Нажмите кнопки ↓/↑ для выбора элемента Отп (БЛОКИРОВКАМЕНЮ) и нажмите кнопку ОК.

На экране появляется меню БЛОКИРОВКАМЕНЮ.

3 Нажмите кнопки ↓/↑ для выбора "ВКЛ" или "ВЫКЛ".

- ВКЛ: Работают только выключатель ⏻ (питание) и кнопка INPUT. При выполнении других операций на экране появится значок ⚪π

- ВЫКЛ: Установка значения Выкл. для элемента "БЛОКИРОВКАМЕНЮ". Если для элемента "БЛОКИРОВКАМЕНЮ" было установлено значение "ВКЛ", то при нажатии кнопки MENU элемент "БЛОКИРОВКАМЕНЮ" будет выбран автоматически.

Технические особенности

Регулировка громкости

При использовании громкоговорителей или наушников можно прослушивать звук от компьютера или других аудиоустройств, подключенных к входным аудиогнездам монитора.

Громкость можно регулировать с помощью отдельного меню "Громкость", которое можно выбрать в главном меню.

1 Нажмите кнопки ↓/↑, когда на экране не отображается меню.

ГРОМКОСТЬ 30

2 Для регулировки громкости нажмите кнопки ↓/↑.

Меню автоматически исчезнет приблизительно через 5 секунд.

Примечания

• Когда на экране отображается главное меню, регулировка громкости невозможна.
• Когда монитор находится в режиме экономии энергии, звук не выводится ни через громкоговорители, ни через наушники.

Функция экономии энергии

Данный монитор соответствует нормам экономии электроэнергии, установленным VESA, ENERGY STAR (только для SDM-HX75) и NUTEK. Если монитор подключен к компьютеру или видеографическому адаптеру, поддерживающим DPMS (стандарт управления питанием монитора) для аналогового входного сигнала или стандарт DMPM (управление питанием цифрового монитора DVI) для цифрового входного сигнала, монитор будет автоматически снижать потребление энергии согласно приведенной ниже таблице.

SDM-HX75

Режим потребления энергии	Потребляемая мощность	Индикатор ⏻ (питание)
обычная работа 50 Вт (макс.)		горит зеленым
выход из активного состояния*(3 режим экономии)**	1 Вт (макс.) горит желтым
➊ (питание) выкл. 1 Вт (макс.) выкл

SDM-HX95

Режим потребления энергии	Потребляемая мощность	Индикатор ⏻ (питание)
обычная работа 60 Вт (макс.)		горит зеленым
выход из активного состояния* (3 режим экономии)**	1 Вт (макс.) горит желтым
Tunisia (питание) выкл. 1 Вт (макс.) выкл

* Когда компьютер переходит в режим "Выход из активного состояния", подача входного сигнала прекращается, и на экране появляется сообщение "НЕТ СИГНАЛА". Через 5 секунд монитор снова перейдет в режим экономии энергии.

** "З режим экономии" определен агентством защиты окружающей среды (EPA).

Установка РЕЖИМ (ИЗОБРАЖЕН/АУДИО)

(режим 📁)

Если несколько раз нажать кнопку 📄правой стороны на мониторе, можно выбрать следующие режимы: ИГРА → ФИЛЬМ → КОМПЬЮТЕР → АВТОФОРМАТ.

При выборе "АВТОФОРМАТ" монитор производит автоматическую настройку яркости экрана в соответствии с освещенностью окружающего пространства (функция автоматической настройки яркости). Для получения дополнительных сведений см. "Функция автоматической настройки яркости (датчик света).

Несколько раз нажмите кнопку

Значением по умолчанию для РЕЖИМ является "ФИЛЬМ". Если один раз нажать кнопку 📄 на экране отобразится надпись "ФИЛЬМ" (значение по умолчанию), при последующем нажатии этой кнопки отобразится надпись "КОМПЬЮТЕР".

При каждом нажатии кнопки режим изменяется следующим образом.

Каждый режим появляется на экране, а настройка параметра РЕЖИМ изменяется. Меню автоматически исчезнет приблизительно через 5 секунд.

Функция автоматической настройки яркости (датчик света)

В данном мониторе имеется функция автоматической настройки яркости экрана в соответствии с освещенностью окружающего пространства. Чтобы установить наиболее подходящий уровень яркости экрана, выберите для режима □начение АВТОФОРМАТ с помощью кнопки 📁️ с правой стороны на мониторе или в меню ИЗОБРАЖЕН/АУДИО. По умолчанию для яркости экрана устанавливается значение ФИЛЬМ. Кроме того, когда для режима □отновлено значение АВТОФОРМАТ путем нажатия кнопки 📁️ расположенной на мониторе справа, отображается также и шкала регулировки. Регулировку на шкале можно выполнять с помощью кнопок ↓/↑ . Яркость экрана изменится в соответствии с установленным уровнем.

Функция автоматической регулировки качества изображения (только аналоговый сигнал RGB)

При приеме входного сигнала монитор автоматически регулирует положение и резкость изображения (фаза/шаг) и обеспечивает четкое изображение на экране.

Режим монитора, предварительно установленный на заводе

При приеме входного сигнала монитор автоматически согласовывает его с одним из режимов, предварительно установленных на заводе и хранящихся в памяти монитора, для обеспечения высококачественного изображения в центре экрана. Если входной сигнал соответствует предварительно установленному на заводе режиму, на экране автоматически появляется изображение с соответствующими настройками по умолчанию.

Если входные сигналы не соответствуют ни одному из предварительно установленных на заводе режимов

При приеме монитором входного сигнала, не соответствующего ни одному из предварительно установленных на заводе режимов, активизируется функция автоматической регулировки качества изображения монитора, которая обеспечивает постоянно четкое изображение на экране (в следующих диапазонах частот синхронизации монитора):

Частота горизонтальной развертки: 28–80 кГц

Частота вертикальной развертки: 48–75 Гц

Поэтому, когда на монитор первый раз поступает входной сигнал, не соответствующий ни одному из предварительно установленных на заводе режимов, для отображения изображения требуется больше времени, чем обычно. Данные этой настройки автоматически сохраняются в памяти, поэтому в следующий раз монитор будет работать так, как при приеме сигналов, соответствующих одному из предварительно установленных на заводе режимов.

В случае регулировки фазы, шага и положения изображения вручную

Для некоторых входных сигналов функция автоматической регулировки качества изображения этого монитора может не до конца настроить положение изображения, фазу и шаг. В этом случае эту настройку можно выполнить вручную (стр. 16). Если настройки установлены вручную, они сохраняются в памяти как пользовательские режимы и автоматически вызываются каждый раз, когда на монитор поступают такие же входные сигналы.

Устранение неисправностей

Прежде чем обратиться в службу технической поддержки, ознакомьтесь с данным разделом.

Экранные сообщения

Если что-то не в порядке со входным сигналом, на экране появляется одно из следующих сообщений. Для устранения неполадки см. "Симптомы неполадок и действия по их устранению" на стр. 22.

Если на экране появляется сообщение "НЕДОПУСТ ГРАФ РЕЖИМ"

Это указывает на то, что входной сигнал не соответствует характеристикам монитора. Проверьте следующее.

Для получения дополнительных сведений об экранных сообщениях см. "Симптомы неполадок и действия по их устранению" на стр. 22.

Если отображается сообщение "xxx.x kHz / xxx Hz"

Это указывает на то, что либо частота горизонтальной развертки, либо частота вертикальной развертки не соответствует характеристикам монитора.

Цифры означают частоты горизонтальной и вертикальной развертки текущего входного сигнала.

Если на экране отображается индикация "РАЗРЕШЕНИЕ > 1280 × 1024"

Это указывает на то, что данное разрешение не поддерживается характеристиками монитора (1280 × 1024 или менее).

Если на экране появляется сообщение "НЕТ СИГНАЛА"

Это указывает на то, что через выбранный в настоящий момент разъем сигнал не подается. Когда для параметра РАСПОЗН ВХОДА ВКЛ/ВЫКЛ (стр. 17) установлено значение ВКЛ, монитор находит другой входной сигнал и автоматически переключает вход.

ИНФОРМАЦИЯ НЕТ СИГНАЛА ВХОД# : XXXXX В ЭКОНОМНЫЙ РЕЖИМ

"В ЭКОНОМНЫЙ РЕЖИМ"

Примерно через 5 секунд после отображения сообщения монитор перейдет в режим экономии энергии.

Если на экране появляется сообщение "КАБЕЛЬ НЕ ПОДКЛЮЧЕН"

Это указывает на то, что кабель видеосигнала отключен от выбранного в настоящий момент разъема. Когда для параметра РАСПОЗН ВХОДА ВКЛ/ВЫКЛ (стр. 17) установлено значение ВКЛ, монитор находит другой входной сигнал и автоматически переключает вход.

ИНФОРМАЦИ Я КАБЕЛЬ НЕ П ОДКЛЮЧЕН ВХОД # : XXXXX

Симптомы неполадок и действия по их устранению

Если причиной неполадок стали подсоединенный компьютер или другое оборудование, обратитесь к инструкциям по эксплуатации этого оборудования.

Симптом Проверьте следующее
Нет изображения
Если индикатор ⏻ (питание) не горит или индикатор ⏻(питание) не загорается при нажатии выключателя ⏻(питание),	• Проверьте, правильно ли подключен кабель питания.
Если на экране появляется сообщение “КАБЕЛЬ НЕ ПОДКЛЮЧЕН”,	• Убедитесь, что кабель видеосигнала подключен правильно и все разъемы надежно вставлены в свои гнезда (стр. 7).• Убедитесь, что ни один из штырьковых контактов видеокабеля не изогнут и не утоплен внутрь вилки.• Убедитесь, что переключатель входного сигнала установлен в правильное положение (стр. 11).• Подключен кабель видеосигнала, не входящий в комплект поставки. Если подключен кабель видеосигнала, который не входил в комплект поставки, на экране может отобразиться сообщение“КАБЕЛЬ НЕ ПОДКЛЮЧЕН”. Это не является неполадкой.
Если на экране появляется сообщение “НЕТ СИГНАЛА” или индикатор ⏻ (питание) горит желтым цветом,	• Убедитесь, что кабель видеосигнала подключен правильно и все разъемы надежно вставлены в свои гнезда (стр. 7).• Убедитесь, что ни один из штырьковых контактов видеокабеля не изогнут и не утоплен внутрь вилки.• Убедитесь, что переключатель входного сигнала установлен в правильное положение(стр. 11).■Неполадка, связанная с подключением компьютера или другого оборудования, а не с монитором• Компьютер находится в режиме экономии энергии. Попробуйте нажать любую клавишу на клавиатуре или передвинуть мышь.• Убедитесь в том, что графический адаптер установлен правильно.• Проверьте, включено ли питание компьютера.
Если на экране появляется сообщение “НЕДОПУСТ ГРАФ РЕЖИМ” (стр. 20),	■Неполадка, связанная с подключением компьютера или другого оборудования, а не с монитором• Проверьте, входят ли видеочастоты в заданный для монитора диапазон. Если данная модель устанавливается вместо старого монитора, верните прежний монитор на место и подстройте графический адаптер компьютера в следующих диапазонах.Частота горизонтальной развертки: 28-80 кГц (аналоговый RGB), 28-64 кГц (цифровой RGB)Частота вертикальной развертки: 48-75 Гц (аналоговый RGB), 60 Гц (цифровой RGB)Разрешение: 1280 × 1024 или менее
При использовании Windows, • Если данная модель устанавливается вместо старого монитора, верните прежний монитор на место и выполните следующее. Выберите “SONY” в списке “Изготовители”, а затем выберите “SDM-HX75 или SDM-HX95” в списке “Модели” в окне выбора устройств Windows. Если “SDM-HX75 или SDM-HX95” не отображается в списке “Модели”, попробуйте воспользоваться функцией “Plug & Play”.
При использовании Macintosh, • При подключении компьютера Macintosh используйте при необходимости переходник (не прилагается). Переходник необходимо подключать к компьютеру до подключения кабеля видеосигнала.
Скачки, дрожание или волнообразные колебания изображения.	Отрегулируйте шаг и фазу (только для аналогового сигнала RGB) (стр. 16).Попробуйте подключить монитор к другой сетевой розетке, желательно от другого контура.■Неполадка, связанная с подключением компьютера или другого оборудования, а не с мониторомОбратитесь к руководству по графическому адаптеру, чтобы проверить, правильные ли параметры установлены для Вашего монитора.Удостоверьтесь в том, что графический режим (VESA, Macintosh 19" Color и др.) и частота входного сигнала соответствуют характеристикам монитора. Даже в подходящем частотном диапазоне некоторые графические адаптеры подают слишком узкий для корректной синхронизации монитора синхронизирующий импульс.Этот монитор не обрабатывает уплотненные сигналы. Установите прогрессивные сигналы.Подстройте частоту регенерации компьютера (частоту вертикальной развертки) для получения оптимального изображения (рекомендуется 60 Гц).
Нечеткое изображение.	Подстройте контрастность и яркость (стр. 13).Регулировка резкости (стр. 14).Отрегулируйте шаг и фазу (только для аналогового сигнала RGB) (стр. 16).■Неполадка, связанная с подключением компьютера или другого оборудования, а не с мониторомУстановите на компьютере разрешение 1280 × 1024 .
“Тени” на изображении. • Не используйте удлинители видеокабелей и/или коммутаторы видеосигнала.Проверьте, надежно ли закреплены в своих гнездах все разъемы.
Неправильные центровка или размер изображения (только для аналогового сигнала RGB).	Отрегулируйте шаг и фазу (стр. 16).Отрегулируйте положение изображения (стр. 16). Необходимо помнить, что в некоторых видеорежимах экран не заполняется до краев.
Изображение слишком маленькое.	■Неполадка, связанная с подключением компьютера или другого оборудования, а не с мониторомУстановите на компьютере разрешение 1280 × 1024 .
Темное изображение.	Отрегулируйте заднюю подсветку (стр. 13).Отрегулируйте яркость (стр. 13).Отрегулируйте гамму в меню GAMMA (стр. 13).После включения монитор становится ярким через несколько минут.Когда для режима 📁️ установлено значение АВТОФОРМАТ, яркость дисплея при слабом окружающем освещении может снизиться (стр. 12, 19).
Волнистые или муаровые разводы на экране.	Отрегулируйте шаг и фазу (только для аналогового сигнала RGB) (стр. 16).
Неравномерный цвет изображения.	Отрегулируйте шаг и фазу (только для аналогового сигнала RGB) (стр. 16).
Белый цвет не выглядит белым.	Подстройте цветовую температуру (стр. 14).
Кнопки монитора не работают (на экране отображается ⬤π	Если для функции “БЛОКИРОВКАМЕНЮ” установлено значение “ВКЛ”, установите значение “ВЫКЛ” (стр. 18).
На экране меню разрешение отображается неправильно.	В зависимости от настройки видеоплаты разрешение, отображаемое на экране меню, может не совпадать с тем, что настроено на компьютере.

Отображение информации об этом мониторе

В момент получения монитором видеосигнала нажмите кнопку MENU и не отпускайте ее в течение не менее 5 секунд, пока не появится информационное окно.

Чтобы это окно исчезло, нажмите кнопку MENU еще раз.

Пример

MENU

i ИНФОРМАЦИЯ

MODEL : SDM-HX95

SER. NO:1234567

При возникновении неполадок свяжитесь с местным официальным дилером Sony и предоставьте следующую информацию:

• Название модели: SDM-HX75 или SDM-HX95
• Серийный номер
• Подробное описание неисправности
• Дата покупки
• Название и характеристики Вашего компьютера и графического адаптера
• Тип входных сигналов (аналоговый RGB/цифровой RGB)

Технические характеристики

Панель ЖКД Тип панели: активная матрица

a-Si TFT

Размер изображения:

17 дюймов (43 см)

(SDM-HX75)

19 дюймов (48 см)

(SDM-HX95)

Формат входного сигнала

Рабочая частота RGB*

По горизонтали:

28–80 кГц (аналоговый RGB)

28–64 кГц (цифровой RGB)

По вертикали:

48–75 Гц (аналоговый RGB)

60 Гц (цифровой RGB)

Разрешение По горизонтали: Макс. 1280

точек

По вертикали: Макс. 1024

строки

Уровни входных сигналов

Аналоговый видеосигнал RGB:

0,7 Vp-p, 75 Ω,

положительный

Сигнал синхронизации:

уровень TTL, 2,2 кΩ,

положительный или

отрицательный (отдельная

по горизонтали и вертикали

или комбинированная

синхронизация)

Цифровой сигнал RGB (DVI):

TMDS (одно соединение)

Аудиовход Стерео мини разъем, 0,5 Vrms

Выход громкоговорителей

3 Bτ × 2

Гнездо наушников Стерео мини разъем

Требования к источнику питания

SDM-HX75

100–240 В, 50–60 Гц,

макс. 1,0 А

SDM-HX95

100–240 В, 50–60 Гц,

макс. 1,1 А

Потребляемая мощность

Макс. 50 Вт (SDM-HX75)

Макс. 60 Вт (SDM-HX95)

Рабочая температура 5–35 °C

Размеры (ширина/высота/глубина)

Дисплей (в вертикальном

положении):

SDM-HX75

Принадлежности См. стр. 7.

* Рекомендуемый режим синхронизации по горизонтали и вертикали

- Ширина импульса горизонтальной синхронизации должна быть больше 4,8% общего периода горизонтальной развертки или 0,8 мкс, в зависимости от того, которая из них больше.

- Интервал между сигналами горизонтальной развертки должен быть больше 2,5 мкс.

- Интервал между сигналами вертикальной развертки должен быть больше 450 мкс.

Конструкция и характеристики могут изменяться без предварительного уведомления.

TFT LCD Color Computer Display

SDM-HX75

SDM-HX95

Owner's Record
