РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ FW-55BZ35F SONY

ВАЖНОЕ ПРИМЕЧАНИЕ ..... 3

Сведения по безопасности ..... 3

Меры предосторожности ..... 7

Детали и элементы управления ..... 8

Элементы управления и индикаторы....8

Установка LCD-монитора на стену .... 9

Использование дополнительного

Кронштейна для настенной

установки....9

Поиск неисправностей .....11

Поиск и устранение неисправностей . . . 11

Технические характеристики..... 12

Подключение к Интернету и конфиденциальность данных

Данное устройство подключается к Интернету во время первоначальной настройки сразу же после подключения к сети, чтобы подтвердить подключение к Интернету, а затем для настройки начального экрана. Ваш IP-адрес используется для данного подключения, а также для остальных подключений к Интернету. Если вы не хотите, чтобы ваш IP-адрес использовался при подключениях, не настраивайте функцию беспроводного подключения и не подключайте сетевой кабель. Для получения дополнительных сведений о подключениях к Интернету см. информацию о конфиденциальности на экранах настройки.

Введение

Благодарим Вас за то, что Вы выбрали этот телевизор Sony. Данное руководство предназначено для справочных целей. Сведения об эксплуатации профессионального уровня см. в «Руководстве для специалистов».

Перед первым включением LCD-монитора внимательно ознакомьтесь с данной инструкцией по эксплуатации и сохраните ее для консультаций в будущем.

Примечание

• Перед началом работы с LCD-монитором прочитайте раздел "Сведения по безопасности" (стр. 3).
• Рисунки и изображения, используемые в документе "Руководство по установке" и в настоящем руководстве, представлены только для справки и могут отличаться от фактического изделия.

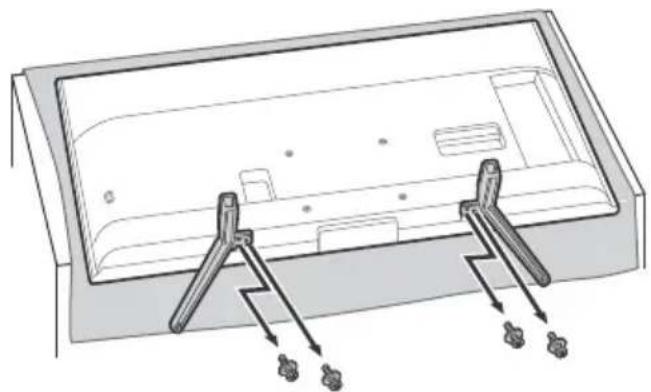

Крепление настольной подставки к LCD-монитору

См. руководство по установке, расположенное сверху упаковки.

Сведения о поиске неисправностей и другие полезные сведения можно просмотреть непосредственно на LCD-мониторе. Нажмите HELP на пульте дистанционного управления для отображения списка тем.

Расположение идентифицирующей этикетки

Этикетки с номером модели, датой производства (год/месяц) и характеристиками источника питания расположены на задней панели LCD-монитора или на упаковке.

Для модели с прилагаемым сетевым адаптером:

Этикетки с номером модели и серийным номером сетевого адаптера расположены в нижней части сетевого адаптера.

Дата изготовления указана на изделии и упаковке на этикетке со штрих-кодом в следующем формате: YYYY/MM, где YYYY - год, MM - месяц изготовления.

ПРЕДУПРЕЖДЕНИЕ

ВО ИЗБЕЖАНИЕ

ВОЗГОРАНИЯ

ДЕРЖИТЕ СВЕЧИ ИЛИ

ИСТОЧНИКИ ОТКРЫТОГО

ОГНЯ ВДАЛИ ОТ ИЗДЕЛИЯ В

ТЕЧЕНИЕ ВСЕГО ВРЕМЕНИ

ЕГО РАБОТЫ.

Для покупателей в России

Устройство предназначено только для использования в помещениях.

ВАЖНОЕ ПРИМЕЧАНИЕ

Название продукта: LCD-монитор

Производитель: Сони Вижуал Продактс Инк., 2-10-1 Осаки Шинагава-ку Токио, 141-8610 Япония

Сделано в Словакии или Малайзии.

Страна производства указана на изделии и упаковке.

Импортер на территории стран Таможенного союза: АО «Сони Электроникс», Россия, 123103, Москва, Карамышевский проезд, 6

Сведения по безопасности

ПРЕДУПРЕЖДЕНИЕ

Предупреждение

В случае замены батарейки ненадлежащей батарейкой возможен взрыв.

Запрещено подвергать батарейки чрезмерному нагреву, например, вследствие воздействия солнечных лучей, огня и т.п., либо размещать их в условиях слишком низкого атмосферного давления, что может привести к взрыву либо утечке легковоспламеняющейся жидкости или газа.

Риски, связанные с неустойчивым положением

LCD-монитор может упасть и стать причиной серьезных травм и даже смерти.

Никогда не устанавливайте LCD-монитор на неустойчивой поверхности. LCD-монитор может упасть и стать причиной серьезных травм и даже смерти. Во избежание различных травм, в особенности для детей, необходимо соблюдать следующие меры предосторожности.

• Используйте стойки или подставки, рекомендованные производителем LCD-монитора.
• Используйте только такую мебель, которая может надежно поддерживать LCD-монитор.
• Убедитесь, что LCD-монитор не выступает за края опорной мебели.
• Не устанавливайте устройство на высокой мебели (например, на стенных или книжных шкафах) без надлежащего крепления мебели и LCD-монитор к подходящей опорной конструкции.
• Перед установкой LCD-монитора на поддерживающую мебель убедитесь, что на ней нет предметов из ткани или других подобных материалов.
• Разъясните детям, что влезать на мебель, чтобы добраться до LCD-монитора или его элементов управления, опасно. Если LCD-монитор установлен и его требуется переместить, необходимо учесть указанные выше факторы.

Установка/подключение

Во избежание возгорания, поражения электрическим током, повреждения LCD-монитора и/или травм выполняйте установку и эксплуатацию LCD-монитора в соответствии с нижеследующими указаниями.

Установка

• LCD-монитор следует устанавливать вблизи легкодоступной сетевой розетки.
• Во избежание опрокидывания устройства, получения травмы или повреждения имущества установите LCD-монитор на устойчивую ровную поверхность.
• Установите LCD-монитор в таком месте, где его нельзя задеть или опрокинуть.

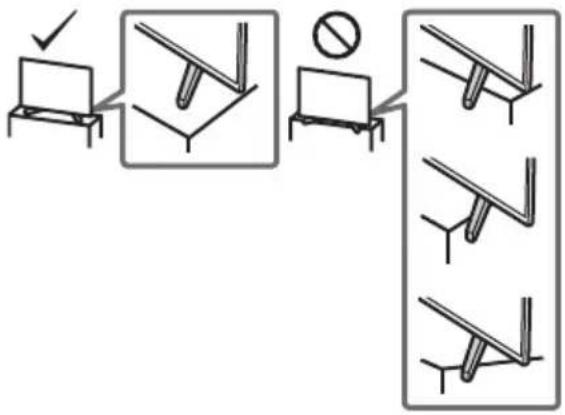

- Установите LCD-монитор таким образом, чтобы его настольная подставка не выступала за подставку для LCD-монитора (не входит в комплект). Если настольная подставка выступает за подставку для LCD-монитора, LCD-монитор может опрокинуться и упасть, что может привести к травме или повреждению LCD-монитора.

• Настенная установка LCD-монитора должна выполняться только квалифицированными специалистами сервисной службы.
• По соображениям безопасности настоятельно рекомендуется использовать аксессуары Sony, в том числе: — Кронейн для настенной установки SU-WL500 (только модели FW-85/75BZ35F) — Кронейн для настенной установки SU-WL450 (за исключением моделей FW-85/75BZ35F)
• Обязательно используйте винты, прилагаемые к Кронштейну для настенной установки, когда будете прикреплять Кронштейн для настенной установки к LCD-монитору. Прилагаемые винты имеют конструкцию, которая указана на рисунке, при измерении от контактной поверхности Кронштейна для настенной установки. Диаметр и длина винтов различны в зависимости от модели Кронштейна для настенной установки.

Использование винтов, отличных от входящих в комплект поставки, может привести к повреждению LCD-монитора или вызвать его падение и т.д.

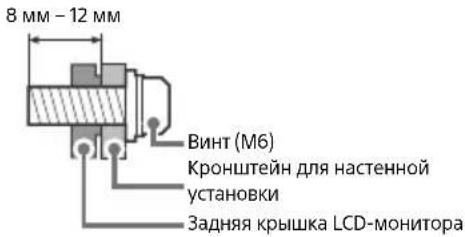

FW-85/49/43BZ35F

8 мм - 12 мм Винт (M6) Кронштейн для настенной установки Задняя крышка LCD-монитора

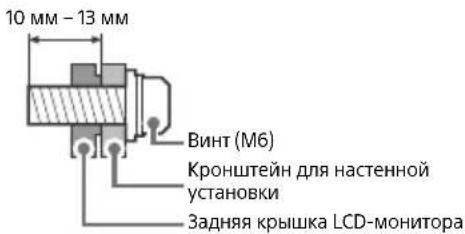

FW-75/65/55BZ35F

10 MM - 13 MM Винт (M6) Кронштейн для настенной установки Задняя крышка LCD-монитора

Перемещение

• Перед перемещением LCD-монитора отсоедините от него все кабели.
• Для переноски LCD-монитора больших размеров требуются два или более человек (три или более человек для переноски FW-85BZ35F).
• При переноске LCD-монитора вручную держите его, как показано ниже. Не прикладывайте усилия к ЖК-панели и рамке экрана.
• При подъеме или перемещении LCD-монитора крепко придерживайте его снизу.

FW-85BZ35F

• При перевозке берегите LCD-монитор от ударов и сильной вибрации.
• Если необходимо доставить LCD-монитор в ремонтную мастерскую или перевезти в другое место, упакуйте его в картонную коробку и упаковочный материал, в которых он поставлялся изначально.

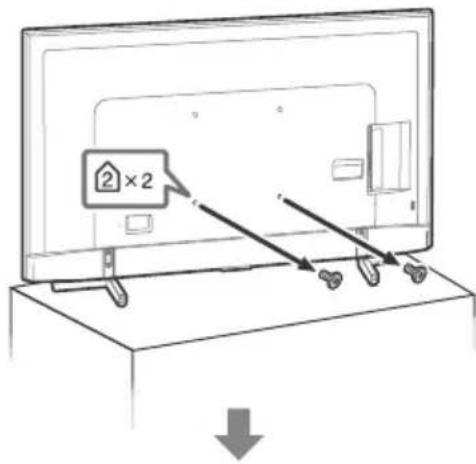

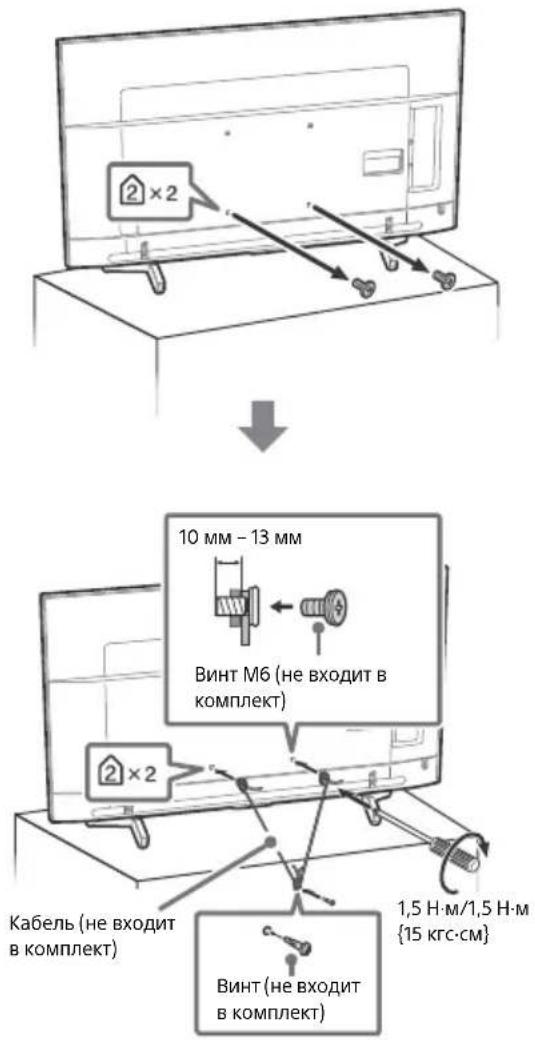

Предотвращение опрокидывания

FW-85BZ35F

2×2

8 MM - 12 MM Винт М6 (не входит в комплект) 2 × 2 Кабель (не входит в комплект) 1,5 Н·м/1,5 Н·м {15 кгс·см} Винт (не входит в комплект)

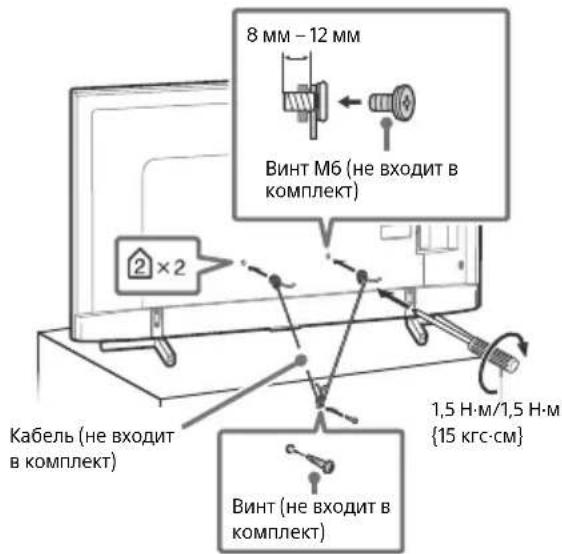

FW-75/65/55BZ35F

2×2 10 mm - 13 mm Винт М6 (не входит в комплект) 2×2 Кабель (не входит в комплект) 1,5 H·M/1,5 H·M {15 кгс·см} Винт (не входит в комплект)

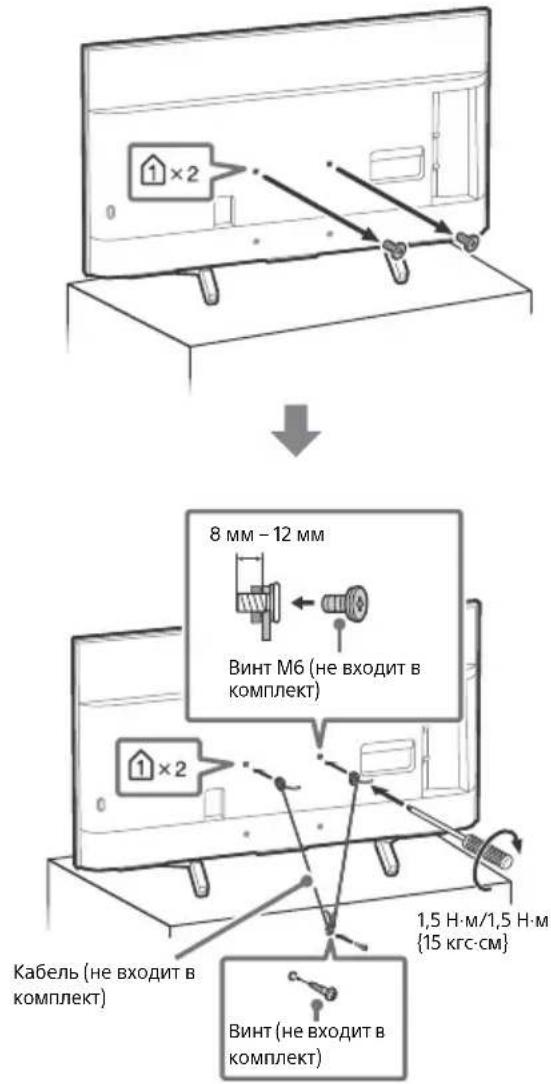

FW-49/43BZ35F

1×2 8 мм - 12 мм Винт M6 (не входит в комплект) 1×2 Кабель (не входит в комплект) 1,5 Н·м/1,5 Н·м {15 кгс·см} Винт (не входит в комплект)

Вентиляция

• Никогда не перекрывайте вентиляционные отверстия и не вставляйте в них никакие предметы.
• Оставляйте свободное пространство вокруг LCD-монитора, как показано на рисунке ниже.
• Для обеспечения надлежащей циркуляции воздуха настоятельно рекомендуется использовать специальный Кронштейн для настенной установки производства компании Sony.

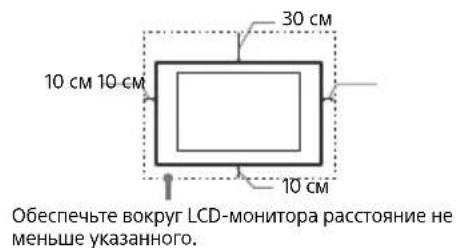

Настенная установка

30 cm 10 cm 10 cm 10 cm Обеспечьте вокруг LCD-монитора расстояние не меньше указанного.

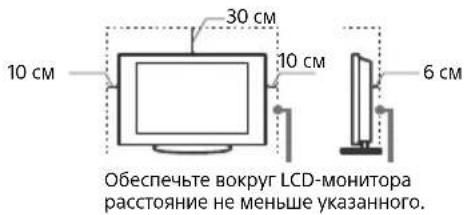

Установка с подставкой

10 cm 30 cm 10 cm 6 cm Обеспечьте вокруг LCD-монитора расстояние не меньше указанного.

- Для обеспечения надлежащей вентиляции и предотвращения скопления грязи и пыли:

— Нкладите LCD-монитор экраном вниз; не устанавливайте LCD-монитор перевернутым нижней стороной вверх, задом наперед или набок.
— Фустанавливайте LCD-монитор на полке, ковре, кровати или в шкафу.
— Фнакрывайте LCD-монитор тканью, например, занавесками, а также газетами и т.п.

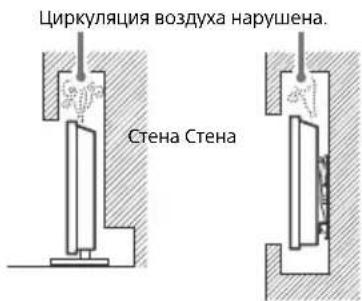

— Фустанавливайте LCD-монитор так, как показано на рисунке ниже.

Циркуляция воздуха нарушена. Стена Стена

Кабель питания

Во избежание возгорания, поражения электрическим током, повреждения LCD-монитора и/или травм обращайтесь с кабелем питания и сетевой розеткой в соответствии с нижеследующими указаниями:

• Вставляйте вилку в розетку до конца.
- Используйте для питания LCD-монитора только сеть переменного тока напряжением 220 В – 240 В.
- Выполняя кабельные соединения между устройствами, в целях безопасности извлеките кабель питания из сетевой розетки и будьте осторожны, чтобы не запнуться о кабели.
• Перед выполнением каких-либо работ с LCD-монитором или его переноской выньте вилку кабеля питания от сети.
- Кабель питания не должен находиться рядом с источниками тепла.
- Регулярно чистите вилку кабеля питания, предварительно вынимая ее из розетки. Если на вилке имеется пыль, в которой скапливается влага, это может привести к повреждению изоляции и, как следствие, к возгоранию.

Примечание

• Не пережимайте, не перегибайте и не перекручивайте кабель питания, прилагая излишние усилия. В противном случае могут оголиться или переломиться внутренние жилы кабеля.
• Не изменяйте конструкцию кабеля питания.
• Не ставьте и не кладите никакие тяжелые предметы на кабель питания.
• Вынимая кабель питания из розетки, не тяните за сам кабель.
• Не подключайте слишком много приборов к одной электророзетке.
• Не пользуйтесь электророзеткой с плохими контактами.

Запрещенные типы установки

Во избежание возгорания, поражения электрическим током, повреждения LCD-монитора и/или травм не устанавливайте/не эксплуатируйте LCD-монитор в таких местах, помещениях и ситуациях, которые перечислены ниже.

Местоположения:

- На открытом воздухе (под прямыми солнечными лучами), на берегу моря, на корабле или другом судне, в автомобиле, в медицинских учреждениях, в неустойчивом положении; вблизи воды, или там, где возможно воздействие на него дождя, влаги или дыма.

Среды:

- В жарких, влажных или слишком запыленных помещениях; в местах, где могут быть насекомые; в таких местах, в которых LCD-монитор может быть подвержен механической вибрации; вблизи огнеопасных объектов (свечей и др.). На LCD-монитор не должны попадать какие-либо капли или брызги; нельзя ставить на него предметы, содержащие жидкости, например вазу с цветами.

Ситуации:

• Использование изделия, когда мокрые руки; снят корпус или установлены дополнительные аксессуары, не рекомендованные изготовителем. Во время грозы отключайте LCD-монитор от розетки электропитания и антенны.
• Устанавливать LCD-монитор так, чтобы он выдавался в открытое пространство. Столкновение человека или предмета с LCD-монитором может привести к травме или ущербу.
• Устанавливать LCD-монитор во влажных или пыльных помещениях или в помещениях с масляным дымом или паром (неподалеку от кухонных столов или увлажнителей воздуха). Иначе может произойти возгорание, удар электрическим топ
• Устанавливать LCD-монитор там, где возможно сильное повышение температуры, например под прямыми солнечными лучами, рядом с отопительными приборами или обогревателями. В таких условиях LCD-монитор может перегреться, что приведет к деформации корпуса и/или повреждению LCD-монитора.

• При установке в раздевалке бассейна или горячего источника присутствующие в воздухе сера и т. п. могут вызвать повреждения LCD-монитора.
• Для обеспечения наилучшего качества изображения не подвергайте экран воздействию прямого освещения или
• LCD-монитор не рекомендуется переносить из холодного помещения в теплое. Резкие изменения температуры в помещении могут вызвать конденсацию влаги. Это может привести к снижению качества изображения LCD-монитора и/или искажению цветов. В этом случае дождитесь полного испарения влаги, прежде чем включать LCD-монитор.

Осколки:

• Не бросайте никакие предметы в LCD-монитор. От удара экранное стекло может разбиться и нанести серьезную травму.
• Если на поверхности LCD-монитора образовались трещины, перед тем, как прикоснуться к нему, выньте кабель питания из розетки. В противном случае это может привести к удару электрическим током.

Если LCD-монитор не используется

• Если Вы не собираетесь пользоваться LCD-монитором в течение нескольких дней, по соображениям безопасности и энергосбережения его следует отключить от сети электропитания.
• Так как LCD-монитор не отключается от сети при выключении кнопкой, для его полного отключения от электропитания выньте вилку кабеля питания из розетки.
• Некоторые LCD-мониторы оснащены функциями, для корректной работы которых требуется оставлять LCD-монитор в режиме ожидания.

Меры предосторожности в отношении детей

• Не позволяйте детям взбираться на LCD-монитор.
• Храните мелкие принадлежности вне досягаемости детей, чтобы они не могли случайно проглотить их.

Если имеют место следующие неисправности...

Немедленно выключите LCD-монитор и выньте вилку кабеля питания из розетки в следующих случаях.

Обратитесь к своему дилеру или в сервисный центр Sony для того, чтобы квалифицированные специалисты сервисной службы выполнили проверку LCD-монитора.

В случае, если:

• Поврежден кабель питания.
• Электророзетка имеет плохие контакты.
• LCD-монитор получил повреждения в результате падения, удара или попадания брошенным в него предметом.
• Внутрь корпуса LCD-монитора через отверстия попала жидкость или какой-либо предмет.

О температуре LCD-монитора

При длительном использовании LCD-монитора его поверхности нагреваются. Они становятся горячими на ощупь.

Меры предосторожности

Просмотр LCD-монитора

• Смотрите LCD-монитор при достаточном освещении; просмотр при плохом освещении или в течение чрезмерно продолжительного времени утомляет глаза.
• При пользовании наушниками не устанавливайте слишком большую громкость, чтобы не повредить слух.

ЖК-экран

• Хотя ЖК-экран изготовлен по высокоточной технологии и число эффективных точек достигает 99,99 % и выше, на экране могут постоянно появляться черные или яркие цветные (красные, синие или зеленые) точки. Это структурное свойство ЖК-экрана, которое не является признаком неисправности.
• Не нажимайте на защитный фильтр, не царапайте его и не ставьте на LCD-монитор какие-либо предметы. Это может привести к неравномерности изображения или повреждению ЖК-экрана.
• Если LCD-монитор работает в холодном месте, изображение может оказаться размытым или слишком темным. Это не является признаком неисправности. Эти явления исчезнут с повышением температуры.
• При продолжительной демонстрации неподвижного изображения могут появляться остаточные изображения. Через несколько секунд они могут исчезнуть.
• Во время работы LCD-монитора экран и корпус нагреваются. Это не является признаком неисправности.
• ЖК-экран содержит небольшое количество жидких кристаллов. При утилизации соблюдайте соответствующие местные положения и инструкции.

Уход за поверхностью экрана, корпусом LCD-монитора и их чистка

Перед чисткой LCD-монитора или вилки кабеля питания отсоедините кабель от сети.

Для обеспечения сохранности конструкционных материалов и покрытия экрана LCD-монитора соблюдайте следующие меры предосторожности.

• Для удаления пыли с поверхности экрана/корпуса LCD-монитора осторожно протирайте его мягкой ткань. Если пыль не удаляется полностью, протрите экран мягкой тканью, слегка смоченной в слабом растворе мягкого моющего средства.
• Никогда не разбрызгивайте воду или моющее средство прямо на LCD-монитор. Скопление жидкости внизу экрана или на наружных поверхностях и проникновение внутрь LCD-монитора может привести к выходу LCD-монитора из строя.

• Ни в коем случае не используйте никакие абразивные материалы, щелочные/кислотные очистители, чистящие порошки и такие летучие растворители, как спирт, бензин, разбавитель или инскетициды. Применение этих веществ или длительный контакт с изделиями из резины/винила могут повредить покрытие корпуса или поверхность экрана.
• Не прикасайтесь к LCD-монитору, если на руках имеются какие-либо химические вещества, например крем для рук или солнцезащитный крем.
• Для обеспечения надлежащей вентиляции рекомендуется периодически прочищать вентиляционные отверстия с помощью пылесоса.
• При регулировке угла наклона LCD-монитора изменяйте его положение медленно и осторожно во избежание соскальзывания LCD-монитора с подставки.

Дополнительное оборудование

• Держите дополнительные компоненты или оборудование, излучающее электромагнитные волны, на расстоянии от LCD-монитора. В противном случае может иметь место искажение изображения и/или звука.
• Данное оборудование протестировано и признано отвечающим требованиям к предельным значениям, установленным в Директиве ЭМС, при использовании соединительного сигнального кабеля длиной менее 3 метров.

Беспроводная функция устройства

• Не используйте устройство вблизи медицинского оборудования (электронных стимуляторов сердца и т. д.), поскольку это может привести к неисправности последнего.
• Несмотря на то, что данное устройство передает/получает зашифрованные сигналы, остерегайтесь несанкционированного перехвата сигнала. Мы не несем ответственности за любую проблему такого рода.
• Данное оборудование следует устанавливать и включать на таком расстоянии, чтобы между его антенной и телом человека было не менее 20 см.

Предупреждение относительно использования пульта дистанционного управления

• Вставляя батарейки, соблюдайте полярность.
- Не используйте одновременно батарейки различных типов или старые и новые батарейки.
- При утилизации батареек всегда соблюдайте правила охраны окружающей среды. В некоторых регионах правила утилизации батареек могут быть регламентированы. Просьба обращаться по этому поводу в местные органы власти.
- Бережно обращайтесь с пультом дистанционного управления. Не бросайте его, не становитесь на него и не лейте на него никаких жидкостей.
- Не оставляйте пульт дистанционного управления вблизи источников тепла или в месте, подверженном прямому воздействию солнечных лучей, или во влажном помещении.

Утилизация LCD-монитора

Утилизация отслужившего электрического и электронного оборудования (директива применима в странах Евросоюза и других странах, где действуют системы раздельного сбора отходов)

Утилизация использованных элементов питания (Директива применима в странах Евросоюза и других странах, где действуют системы раздельного сбора отходов)

Детали и элементы управления

Элементы управления и индикаторы

FW-85/75/65/55BZ35F

Если телевизор выключен,

Нажмите кнопку ⏻ для включения питания.

Если телевизор включен,

Для выключения нажмите и удерживайте кнопку ⏻.

Нажимайте ⏻, чтобы изменить функцию.

Затем нажмите кнопку + или – для следующих действий:

• Регулировка громкости.
- Выбор канала.
- Выбор источника входного сигнала телевизора.

2 Датчик пульта дистанционного управления* / светочувствительный датчик* / светодиодный индикатор

Светодиодный индикатор загорается или мигает в соответствии с состоянием телевизора.

Для получения дополнительной информации см. Справочное руководство.

* Не следует размещать какие-либо предметы около датчика.

Установка LCD-монитора на стену

Использование дополнительного Кронштейна для настенной установки

В данном руководстве по эксплуатации LCD-монитора представлены только шаги по подготовке к установке LCD-монитора перед монтажом на стену.

К сведению покупателей:

Для обеспечения сохранности изделия и из соображений безопасности компания Sony настоятельно рекомендует привлекать для установки LCD-монитора только дилеров или лицензированных подрядчиков Sony. Не пытайтесь выполнить установку самостоятельно.

К сведению дилеров и подрядчиков Sony:

Уделяйте повышенное внимание безопасности во время установки, периодического обслуживания и осмотра данного изделия.

Для правильной установки данного изделия необходим достаточный опыт, в особенности при определении того, в состоянии ли стена выдержать вес LCD-монитора. Обязательно привлеките для установки этого изделия на стену дилеров или лицензированных подрядчиков Sony и строго соблюдайте технику безопасности при выполнении работ по установке. Компания Sony не несет ответственности за любые поломки или травмы, вызванные неправильным обращением с изделием или его неправильной установкой.

Используйте кронштейн для настенной установки SU-WL500 (не входит в комплект) (только модели FW-85/75BZ35F) или SU-WL450 (не входит в комплект) (за исключением моделей FW-85/75BZ35F) для установки LCD-монитора на стену.

При установке Кронштейна для настенной установки см. также Инструкцию по эксплуатации и Руководство по установке, прилагаемые к Кронштейну для настенной установки.

Примечание

• Храните извлеченные винты в надежном недоступном для детей месте.
• Во избежание повреждения ЖК-дисплея во время отсоединения настольной подставки разместите LCD-монитор экраном вниз на устойчивой ровной поверхности, накрытой толстой мягкой тканью. (Только для модели FW-49/43BZ35F)

Извлеките винты из задней панели LCD-монитора.

Открепление настольной подставки от LCD-монитора (Только для модели FW-49/43BZ35F)

Поиск неисправностей

Основные способы поиска и устранения неисправностей для следующих проблем: пустой экран, отсутствие звука, замерзший кадр, отсутствие реакции телевизора при нажатии кнопок, потеря сети. При возникновении данных проблем выполните следующие действия.

1 Перезапустите телевизор, нажимая кнопку питания на пульте дистанционного управления, пока не отобразится сообщение. Телевизор перезапустится. Если не удается возобновить работу телевизора, попробуйте отсоединить кабель питания переменного тока от телевизора на две минуты, а затем снова подключите его.
2 См. меню справки, нажав на пульте дистанционного управления кнопку HELP.
3 Подключите телевизор к Интернету и выполните обновление программного обеспечения.

Если отображается сообщение [Доступно новое обновление для ТВ-системы...].

Sony настоятельно рекомендует обновить программное обеспечение телевизора, выбрав [Обнов. сейчас]. Благодаря обновлению программного обеспечения улучшаются рабочие характеристики телевизора, а также доступны новые функции.

При обновлении программного обеспечения отобразится следующий экран [Updating...] (Обновление...), а также светодиодный индикатор будет мигать белым цветом.

Не отсоединяйте кабель питания переменного тока во время обновления программного обеспечения. В противном случае обновление программного обеспечения может не завершиться, что может стать причиной некорректной работы программного обеспечения. Обновление программного обеспечения может занять до 15 минут.

При включении телевизор может некоторое время не включаться — даже при нажатии кнопки питания на пульте дистанционного управления или самом телевизоре.

Для инициализации системы требуется некоторое время. Подождите примерно одну минуту, затем повторите попытку.

Поиск и устранение неисправностей

Если светодиодный индикатор мигает красным цветом.

- Подсчитайте, сколько раз она мигает (с интервалом в три секунды). Перезапустите телевизор, отключив кабель питания переменного тока на две минуты, а затем снова включите телевизор. Если проблему не удалось устранить, отсоедините кабель питания переменного тока и обратитесь к дилеру или в сервисный центр Sony, указав число миганий светодиодного индикатора.

Не работает пульт дистанционного управления.

Поверхности телевизора нагреваются.

- При длительном использовании телевизора его поверхности нагреваются. Они становятся горячими на ощупь.

Технические характеристики

Система

Система панели

Панель ЖКД (жидкокристаллический дисплей), Светодиодная подсветка

Система цвета

PAL/SECAM/NTSC3.58 (Только видео)/NTSC4.43 (Только видео)

Выход звука

10 Bτ + 10 Bτ

Беспроводная технология

Протокол IEEE802.11b/g/n

Bluetooth версии 4.1

Входные/выходные разъемы

COMPONENT IN

YP_BPR (компонентный видеосигнал): 1080p (50, 60 Гц), 1080i (50, 60 Гц), 720p (50, 60 Гц), 576p, 576i, 480p, 480i

Аудиовход (гнезда типа "тюльпан")

AVIN

Видеовход (общ гнездо типа тюльпан с входом Y)

HDMI IN 1/2/3/4 (с поддержкой разрешения 4K и HDCP 2.3)

Видео:

4096 × 2160p (50, 60 )^12 , 4096 × 2160p (24 )^1 , 3840 × 2160p (50, 60 )^2 , 3840 × 2160p (24, 25, 30 ) , 1080p (30, 50, 60 ) , 1080/24p , 1080i (50, 60 ) , 720p (30, 50, 60 ) , 720/24p , 576p , 576i , 480p , 480i , Форматы ПК ^*3

*1 При вводе сигнала 4096 × 2160р и установке для параметра [Широкоэкранный режим] значения [Нормальный], отображается разрешение 3840 × 2160р. Для получения изображения 4096 × 2160р установите для параметра [Широкоэкранный режим] значение [Полный 1] или [Полный 2].

*2 Только HDMI IN 2/3. Для поддержки скорости 18 Гбит/с задайте для параметра [Формат сигнала HDMI] значение [Расширенный формат]. *3 Для получения подробной информации см. Справочное руководстве.

Аудио:

5,1-канальный линейный PCM: 32/44,1/48/88,2/96/176,4/192 кГц 16/20/24 бит, Dolby Digital, Dolby Digital Plus и DTS

ARC (Реверсивный звуковой канал) (только HDMI IN 3)

(Двухканальный линейный PCM: 48 кГц 16 бит, Dolby Digital, Dolby Digital Plus, DTS)

Цифровой оптический разъем (Двухканальный линейный PCM: 48 кГц 16 бит, Dolby Digital, DTS)

HDMI 1 AUDIO IN →

Аналоговый аудиовход (стерео мини-гнездо)

AUDIO OUT ⬇→/Ω (стерео мини-гнездо)

Наушники, аудиовыход, сабвуфер

1, 2, 3 SS

USB-порты 1 и 2 поддерживают высокоскоростное соединение USB (USB 2.0) USB-порт 3 поддерживает сверхскоростное соединение USB (USB 3.1 Gen 1)

LAN

Разъем 10BASE-T/100BASE-TX (Скорость соединения зависит от операционной среды сети. Скорость и качество передачи данных интерфейса 10BASE-T/100BASE-TX для данного телевизора не гарантируются.)

- - + DC IN 19.5 V (только модели с прилагаемым сетевым адаптером)

Вход сетевого адаптера

REMOTE

RS-232C, мини-гнездо

Данное гнездо служит для приема внешнего сигнала управления.

Прочее

Дополнительные принадлежности

Кронштейн для настенной установки: SU-WL500 (только модели FW-85/75BZ35F) Кронштейн для настенной установки: SU-WL450 (за исключением моделей FW-85/75BZ35F)

Условия хранения:

Товары сохраняют в упакованном виде в темных, сухих, чистых, хорошо вентилируемых помещениях, изолированных от мест хранения кислот и щелочей. Температура хранения*: от -20 °C до +60 °C. Относительная влажность хранения*: < 80 % (без конденсации).

* Примечание: максимальные значения для обоих параметров не могут быть достигнуты одновременно.

Рабочая температура: от 0 °C до 40 °C. Рабочая относительная влажность: 10 % – 80 % (без конденсации).

Питание, справочный лист технических данных устройства и другое

Требования по электропитанию кроме моделей с прилагаемым сетевым адаптером 220 В – 240 В переменного тока, 50 Гц только модели с прилагаемым сетевым адаптером 19,5 В пост. тока с сетевым адаптером Номинальное электропитание: входное электропитание 220 В – 240 В пер. тока, 50 Гц

Класс энергопотребления

FW-85BZ35F: A

FW-75BZ35F: A+

FW-65BZ35F: A+

FW-55BZ35F: A

FW-49BZ35F: A

FW-43BZ35F: B

Размер экрана (по диагонали) (Прибл.)

FW-85BZ35F: 214,8 cm / 85 дюймов

FW-75BZ35F: 189,3 cm / 75 дюймов

FW-65BZ35F: 163,9 cm / 65 дюймов

FW-55BZ35F: 138,8 cm / 55 дюймов

FW-49BZ35F: 123,2 cm / 49 дюймов

FW-43BZ35F: 108,0 cm / 43 дюймов

Удельная потребляемая мощность в режиме [Стандартный]

FW-85BZ35F: 11,9 mBT/cm²

FW-75BZ35F: 9,8 mBT/cm²

FW-65BZ35F: 10,5 mBT/cm²

FW-55BZ35F: 12,6 mBT/cm²

FW-49BZ35F: 13,6 mBT/cm²

FW-43BZ35F: 15,3 mBT/cm²

Энергопотребление

В режиме [Стандартный]

FW-85BZ35F: 233 BT

FW-75BZ35F: 149 Bt

FW-65BZ35F: 120 BT

FW-55BZ35F: 103 Bt

FW-49BZ35F: 88 BT

FW-43BZ35F: 76 Bτ

В режиме [Яркий]

FW-85BZ35F: 378 Bτ

FW-75BZ35F: 250 Bτ

FW-65BZ35F: 196 Bt

FW-55BZ35F: 170 Bτ

FW-49BZ35F: 145 Bt

FW-43BZ35F: 120 Bτ

Среднее ежегодное энергопотребление*1

FW-85BZ35F: 323 кВт-ч

FW-75BZ35F: 207 кВт-ч

FW-65BZ35F: 166 кВт-ч

FW-55BZ35F: 143 кВт-ч

FW-49BZ35F: 122 кВт-ч

FW-43BZ35F: 105 кВт-ч

Мощность, потребляемая в дежурном

режиме*2*3

0,50 Вт (25 Вт в режиме обновления программного обеспечения и данных EPG)

Разрешение экрана

3840 точек (по горизонтали) × 2160 строк (по вертикали)

Выходные параметры

USB 1/2

5 B = 500 mA, MAKC.

USB 3

5 B = 900 mA, MAKC.

Размеры (приблиз.) (ш × в × г)

С настольной подставкой

FW-85BZ35F: 191,1 × 117,6 × 42,9 cm

FW-75BZ35F: 167,3 × 103,1 × 37,1 cm

Без настольной подставки

FW-85BZ35F: 191,1 × 109,8 × 7,3 cm

FW-75BZ35F: 167,3 × 96,3 × 5,4 cm

FW-65BZ35F: 145,0 × 83,6 × 5,2 cm

FW-55BZ35F: 123,1 × 71,3 × 5,2 cm

FW-49BZ35F: 109,8 × 64,4 × 5,8 cm

FW-43BZ35F: 96,5 × 56,9 × 5,8 cm

Масса (приблиз.)

С настольной подставкой

FW-85BZ35F: 46,2 кг

FW-75BZ35F: 40,1 кг

FW-65BZ35F: 26,5 кг

FW-55BZ35F: 20 кг

FW-49BZ35F: 13,7 кг

FW-43BZ35F: 11,3 кг

Без настольной подставки

FW-85BZ35F: 44,1 кг

FW-75BZ35F: 38,9 кг

FW-65BZ35F: 25,6 кг

FW-55BZ35F: 19,1 кг

FW-49BZ35F: 13,2 кг

FW-43BZ35F: 10,8 кг

*1 За потребление электроэнергии в год принято энергопотребление телевизора, работающего 4 часа в день в течение 365 дней. Фактическое энергопотребление будет напрямую зависеть от способа использования телевизора.

*2 Указанная величина мощности потр ебления в режиме ожидания достигается после того, как телевизор выполнит необходимые внутренние процессы.

*3 Потребляемая мощность в режиме ожидания Увеличится при подключении телевизора к сети.

Примечание

• Доступность дополнительных принадлежностей зависит от страны/региона/модели телевизора/наличия в продаже.
• Конструкция и технические характеристики могут быть изменены без уведомления.

Информация о торговых марках

• Термины HDMI и HDMI High-Definition Multimedia Interface и Логотип HDMI являются товарными знаками или зарегистрированными товарными знаками HDMI Licensing Administrator, Inc. в Соединенных Штатах и других странах.
• Произведено по лицензии Dolby Laboratories. Название Dolby, Dolby Audio и символ с двойной буквой D являются торговыми марками Dolby Laboratories.

- "BRAVIA", BRAVIA и BRAVIA Sync являются торговыми марками или зарегистрированными знаками Sony Corporation.

- Google, Android TV, Google Play, Chromecast built-in, YouTube и сопутствующие марки и логотипы являются торговыми знаками корпорации Google LLC.

- Wi-Fi®, Wi-Fi Alliance®, Wi-Fi Direct® и Miracast® являются зарегистрированными торговыми марками Wi-Fi Alliance.

- Wi-Fi Protected Setup™ является зарегистрированной торговой маркой Wi-Fi Alliance.

- Логотип Wi-Fi CERTIFIED™ является сертификационным знаком Wi-Fi Alliance.

- Сведения о патентах DTS см. http://patents.dts.com. Изготовлено по лицензии DTS, Inc. DTS, символ, а также DTS и символ вместе являются зарегистрированными товарными знаками, а DTS Digital Surround является товарным знаком DTS, Inc. © DTS, Inc. Все права защищены.

- Знак Bluetooth® и логотипы являются зарегистрированными торговыми марками, которые принадлежат Bluetooth SIG, Inc., любое их использование Sony Corporation лицензировано. Все остальные торговые марки и торговые наименования являются собственностью соответствующих владельцев.

- TUXERA является зарегистрированным товарным знаком Тухera Inc. в США и других странах.

- Логотип USB в форме трезубца USB-IF SuperSpeed является зарегистрированным товарным знаком USB Implementers Forum, Inc. SS

- Все другие торговые марки являются собственностью соответствующих владельцев.
