KULLANIM KILAVUZU FW-55BZ35F SONY

Güvenlik Bilgileri....3

Uyarılar 7

Parçalar ve Kumandalar....9

Kumandalar ve Işıklar....9

LCD Monitörü duvara monte etme ..... 10

Opsiyonel Duvara Askı aparatını kullanma 10

Sorun Giderme 12

Sorunlar ve Çözümleri 12

Spesifikasyonlar 13

İnternet Bağlantısı ve Veri Gizliliği

Bu ürün, ilk kurulum esnasında internet bağlantısını onaylamak ve daha sonra Ana ekranı yapılandırmak için bir ağ bağlantısı kurulur kurulmaz internete bağlanır. IP adresiniz, bunlarda ve bütün diğer internet bağlantılarında kullanılır. IP adresinizin hiç kullanılmasını istemiyorsanız, kablosuz internet fonksiyonunu kurmayın ve bir internet kablosu bağlamayın. İnternet bağlantıları hakkında daha fazla bilgi için lütfen kurulum ekranlarında verilen gizlilik bilgilerine bakın.

Giriş

Bu Sony ürününü seçtiğiniz için teşekkür ederiz.

Bu kılavuz bilgilendirici bir rehberdir. Profesyonel kullanım için bkz. "Profesyonel Kılavuz".

LCD monitorü çalıştırmadan önce, lütfen bu kullanım talimatı kitapçığını iyice okuyunuz ve de ileride kullanmak üzere saklayınız.

Not

• LCD monitorü çalıştırmadan önce lütfen okuyun: "Güvenlik Bilgileri" (sayfa 3).
• Kurulum Kılavuzu'nda ve kılavuzda kullanılan resimler ve çizimler yalnızca başvuru amaçlıdır ve gerçek üründen farklı olabilir.

Masa Üstü Sehpasının LCD Monitöre takılması

Yastığın üzerinde Kurulum Kılavuzuna bakın.

Doğrudan LCD monitorünüzden daha fazla sorun giderme bilgisi ve diğer yararlı bilgileri bulabilirsiniz. Konu listesi görüntülemek için uzaktan kumanda üzerinde HELP düğmesine basın.

Tanım etiketinin konumu

LCD monitor Model No, Üretim Tarihi (yıl/ay) ve Güç Beslemesi nominal değerleri için etiketler LCD monitorün veya ambalajın arkasında bulunur.

AC adaptörüyle verilen modellerde:

AC adaptörü Model Nop. ve Seri No. için etiketler AC adaptörünün altındadır.

UYARI

YANGIN ÇIKMASINI ÖNLEMEK İÇİN, MUM

VE BAŞKA AÇIK ALEV

KAYNAKLARINI BU ÜRÜNDEN HER ZAMAN UZAKTA TUTUN.

ÖNEMLİ NOT

Bu ürün, 2-10-1 Osaki Shinagawa-ku Tokyo, 141-8610 Japonya adresinde bulunan Sony Visual Products Inc. tarafından veya adına imal edilmiştir.

AB İthalatçısı: Sony Europe B.V.

AB İthalatçısı veya ürün uygunluğu ile ilgili tüm başvurular imalatçının yetkili temsilcisi olan Sony Belgium, bijkantoor van Sony Europe B.V., Da Vincilaan 7-D1, 1930 Zaventem, Belçika'ya gönderilmelidir.

Radyo Ekipmanı Beyanı

Direktifiyle uyumlu olduğunu beyan etmektedir. AB uygunluk beyanının tam metni, aşağıdaki internet adresinde mevcuttur: http://www.compliance.sony.de/

Bu radyo ekipmanı, radyo spektrumu kullanımına ilişkin geçerli gereklilikleri ihlal etmeden AB içerisinde çalıştırılabilir.

Güvenlik Bilgileri

UYARI

Dikkat

Pil yanlış bir tip pille değiştirilirse patlama riski bulunur. Piller, yanıcı sıvı veya gazın patlamasına veya sizıntı yapmasına neden olabilecek şekilde güneş ışığı, ateş veya benzeri aşırı sıcaklığa veya aşırı derecede düşük hava basıncına maruz kalmamalıdır.

Stabilite Tehlikesi

LCD monitorü düşerek yaralanmaya veya ölüme neden olabilir. LCD monitorü asla dengesiz yerlere yerleştirmeyin. LCD monitor düşerek yaralanmaya veya ölüme neden olabilir. Aşağıdaki gibi basit önlemler alınarak özellikle çocukların görebileceği çok sayıda yaralanma önlenebilir.

• LCD monitor üreticisi tarafından önerilen dolap veya sehpaları kullanın.
• Yalnızca LCD monitorü güvenli bir şekilde destekleyebilen mobilyaları kullanın.

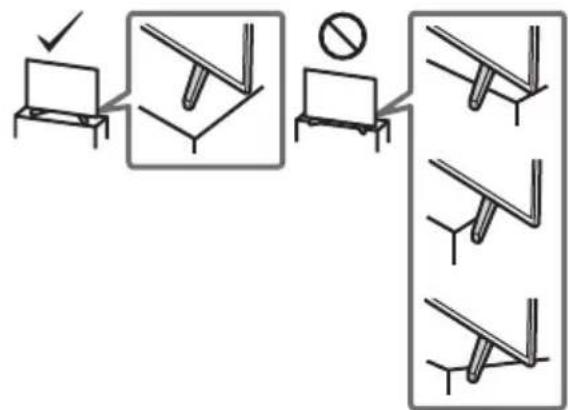

• LCD monitörü destekleyen mobilyanın kenarında çıkıntı düşturmadığından emin olun.
• LCD monitörü yüksek mobilya üzerine (örn. büfe veya kitaplık) mobilya ve LCD monitörün her ikisini de uygun bir desteğe sabitlemeden yerleştirmeyin.
• LCD monitorü, LCD monitor ile destekleyen mobilya arasına konulabilecek örtü veya diğer malzemeler üzerine yerleştirmeyin.
• LCD monitorün düğmelerine erişmek için mobilyanın üzerine çıkma gibi tehlikeler konusunda çocukları uyarın.

Mevcut LCD monitor yerinde tutulacak veya yeniden ye rleştirilecek olursa, yukarıdaki uyarılar tekrar dikkate alınmalıdır.

Montaj/Kurulum

Herhangi bir yangın, elektrik çarpması veya hasar ve/veya yaralanma riskini önlemek amacıyla LCD monitorü aşağıdaki talimatlara uygun olarak monte ediniz ve kullanınız.

Montaj

• LCD monitor, erişimi kolay bir prizin yakınına monte edilmelidir.
• LCD monitorün düşüp yaralanma veya maddi hasara yol açmasını önlemek için LCD monitorü sabit, düz bir yüzeye yerleştirin.
• LCD monitorü çekilemeyeceği, itilemeyeceği veya devrilemeyeceği bir yere kurun.
• LCD monitorü, LCD monitorünün Masa Üstü Sehpasi LCD monitor standından (ürünle verilmez) disari çıkmayacak sekilde kurun. Masa Üstü Sehpasi LCD monitor sehpasından disari çıkarsa, LCD monitor standından devrilmesine, düşmesine ve ciddi yaralanmalara veya LCD monitorün hasar görmesine neden olabilir.

- Duvara monte etme işlemlerini sadece kalifiye servis personeli gerçekleştirmelidir.

- Emniyet nedenlerinden ötürü, Sony aksesuarlarını kullanmanızı önemli tavsiye ederiz, buna aşağıdaki bileşen de dahildir:

- Dvar Aski Aparati SU-WL500 (Sadece FW-85/75BZ35F) - Dvar Aski Aparati SU-WL450 (FW-85/75BZ35F hariç)

- Duvar Aski Aparatını LCD monitöre takarken, Duvar Aski Aparatı ile verilen vidaları kullandığınızdan emin olun. Ürünle verilen vidalar, şekilde gösterildiği gibi Duvar Aski Aparatının bağlantı yüzeyinden itibaren ölçülerek tasarlanmıştır.

Vidaların çapı ve uzunluğu, duvar askı aparatının modeline bağlı olarak değişiklik gösterir.

Temin edilmiş vidaların haricinde başka vidaların kullanılması, LCD monitorün iç kısmının zarar görmesine veya düşmesine vs. neden olabilir.

FW-85/49/43BZ35F

8 mm - 12 mm Vida (M6) Duvar Aski Aparati LCD monitorün arka kapağı

FW-75/65/55BZ35F

10 mm - 13 mm Vida (M6) Duvar Aski Aparati LCD monitorün arka kapağı

Nakliye

• LCD monitorü taşımadan önce, tüm kablolarını sökünüz.
• Büyük bir LCD monitorü taşımak için iki veya üç kişi (FW-85BZ35F için üç veya dört) gerekir.
• LCD monitor elle taşınırken aşağıda gösterildiği şekilde tutun. LCD panele ve ekranın etrafındaki muhafaza kasasına baskı uygulamayınız.
• LCD monitorü kaldırırken veya taşırken, alt kısmından sıkıca tutun.

FW-85BZ35F

• LCD monitorü taşırken, sarsıntılar ve aşırı titreşimlere maruz bırakmayınız.
• LCD monitorünü tamir için taşırken veya yerini değiştirirken, orijinal karton ve ambalaj malzemelerini kullanarak paketleyiniz.

Devrilmenin önlenmesi

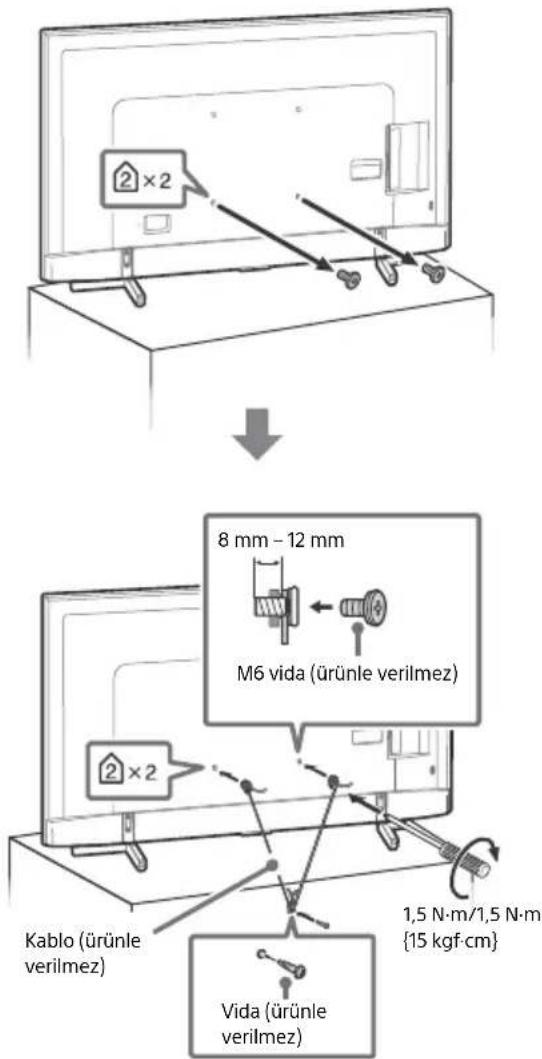

FW-85BZ35F

2×2 8 mm - 12 mm M6 vida (ürünle verilmez) 2×2 Kablo (ürünle verilmez) 1,5 N·m/1,5 N·m {15 kgf·cm} Vida (ürünle verilmez)

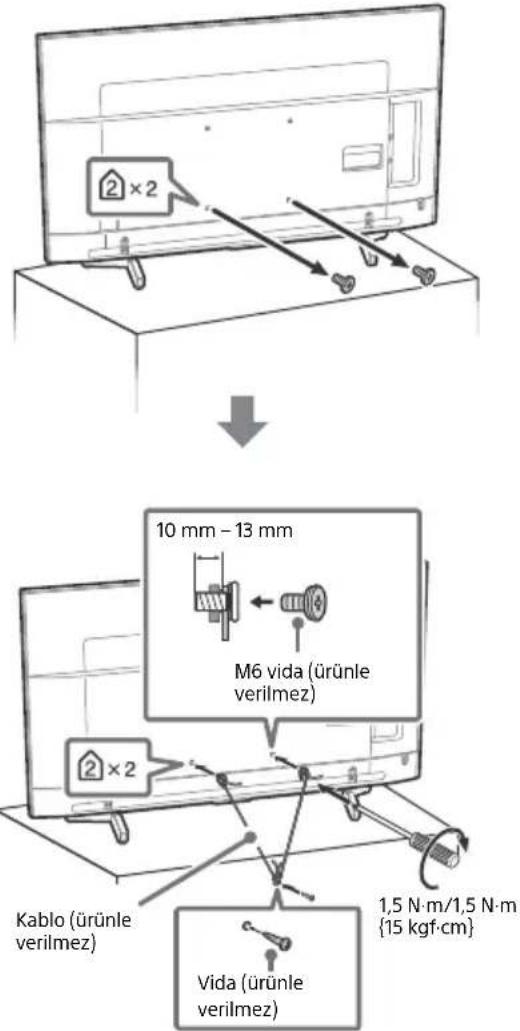

FW-75/65/55BZ35F

2×2 10 mm - 13 mm M6 vida (ürünle verilmez) 2×2 Kablo (ürünle verilmez) 1,5 N·m/1,5 N·m {15 kgf·cm} Vida (ürünle verilmez)

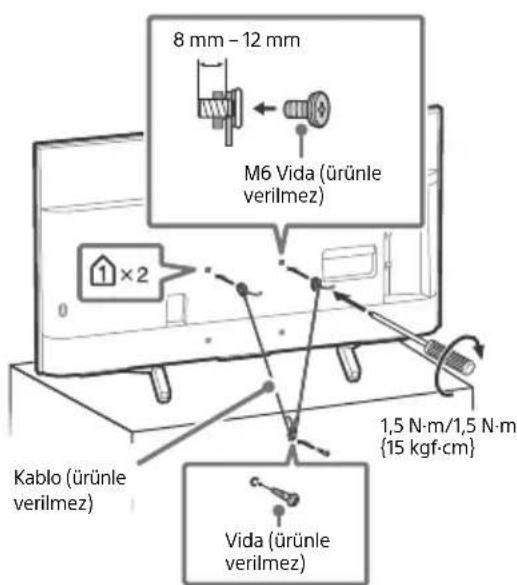

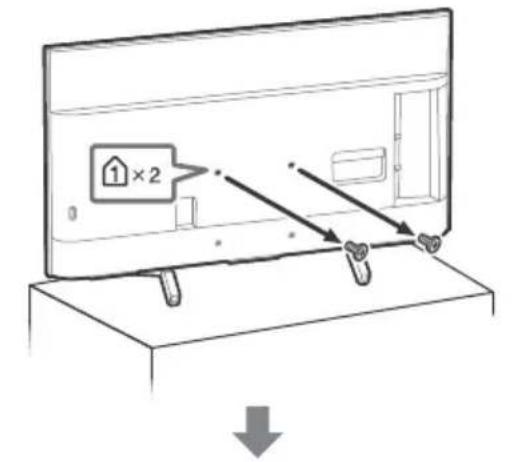

FW-49/43BZ35F

×2

8 mm - 12 mm M6 Vida (ürünle verilmez) 1 x 2 Kablo (ürünle verilmez) 1,5 N·m/1,5 N·m {15 kgf·cm} Vida (ürünle verilmez)

Havalandırma

• Asla havalandırma deliklerini kapatmayınız veya kabinin içine herhangi bir şey sokmayınız.
• LCD monitorünün etrafında, aşağıda gösterildiği gibi boş alan bırakınız.
• Yeterli hava sirkülasyonu sağlamak için mutlaka bir Sony Duvar Ask Aparatı kullanmanızı öneririz.

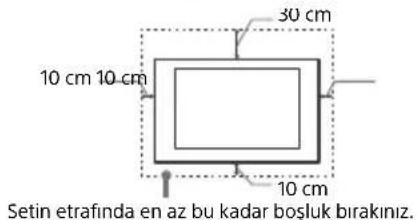

Duvara monte edildiğinde

30 cm 10 cm 10 cm 10 cm Setin etrafında en az bu kadar boşluk birakınız.

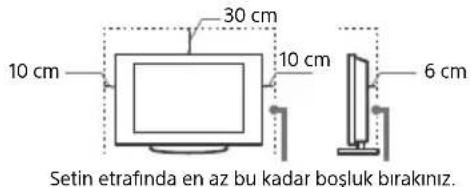

Sehpa ile monte edildiğinde

10 cm 30 cm 10 cm 6 cm Setin etrafında en az bu kadar boşluk bırakınız.

• Uygun bir havalandırma sağlamak ve kir ve tozların birikmesini önlemek için:
• DD monitörünü düz, baş aşağı, arkaya doğru veya yana dönük şekilde monte etmeyiniz.
• CD monitörünü bir raf, halı, yatak üzerine veya bir dolaba monte etmeyiniz.
• DD monitörü perde veya gazete gibi şeylerle örtmeyiniz.

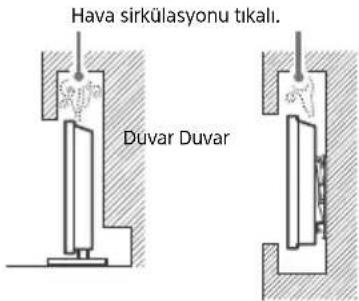

• QD monitorü aşağıda gösterildiği gibi monte etmeyiniz.

Hava sirkülasyonu tikali. Düvar Duvar

Ana elektrik kablosu

Herhangi bir yangın, elektrik çarpması veya hasar ve/veya yaralanma riskini önlemek amacıyla, elektrik kablosu ve fişi ile ilgili olarak aşağıdaki hususlara riayet ediniz:

• Sadece Sony tarafından temin edilen elektrik kablolarını kullanınız, farklı tedarikçilerden temin edilenleri kullanmayınız.
• Fişi elektrik prizine tam olarak sokunuz.

- LCD monitorü sadece bir 220 V – 240 V AC elektrik kaynağı ile çalıştırınız.

- Kablo bağlantılarını yaparken, güvenliğiniz için elektrik fişini çekmeyi unutmayınız ve ayaklarının kablolara dolaşmamasına dikkat ediniz.

- LCD monitorü ile ilgili bir iş yapmadan veya taşımadan önce, elektrik fisini prizden çekiniz.

- Ana elektrik kablosunu ısı kaynaklarından uzak tutunuz.

- Elektrik fişini prizden çekiniz ve fişi düzenli olarak temizleyiniz. Eğer fiş tozla kaplanırsa ve nemlenirse, yalıtımı bozularak bir yangına neden olabilir.

Not

• Ürünle birlikte verilen ana elektrik kablosunu başka bir cihazda kullanmayınız.
• Ana elektrik kablosunu aşırı derecede sıkıştırmayınız, bükmeyiniz veya kıvırmayınız. İçindeki iletkenler açığa çıkabilir veya kırılabilir.
• Ana elektrik kablosunda bir değişiklik yapmayınız.
• Ana elektrik kablosunun üzerine ağır bir şey koymayınız.
• Elektrik fişini prizden çekerken kablosundan tutarak çekmeyiniz.
• Birden fazla cihazı aynı prize takmayınız.
• Gevşek durumdaki elektrik prizlerini kullanmayınız.

AC ADAPTÖRÜYLE İLGİLİ NOTLAR (yalnızca AC adaptörüyle verilen modeller)

Uyari

Elektrik çarpması riskini azaltmak için bu cihazı yağmura veya neme maruz bırakmayın.

Yangın veya elektrik çarpması tehlikesini önlemek için, cihazın üzerine vazo gibi için sıvı dolu nesneler koymayın. Bu cihazı kitaplık rafi ve benzeri bir ünite gibi bir kapalı alana monte etmeyin.

• Lütfen güç prizinin cihazın yakınına bulunduğundan ve erişiminin kolay olduğundan emin olun.
• Birlikte verilen AC adaptörünü ve güç kablosunu kullandığınızdan emin olun.
• Başka bir AC adaptörü kullanmayın. Bu, arızaya yol açabilir.
• AC adaptörünü kolay erişilebilir bir güç prizine bağlayın.

- Güç kablosunu AC adaptörünün etrafına sarmayın. Kablonun içindeki teller kopabilir ve/veya medya alicısının arızalanmasına sebep olabilir.

- AC adaptörüne ıslak elle dokunmayın.

- AC adaptöründe bir anormallik fark

ederseniz, adaptörü derhal güç prizinden ayırın.

- Cihaz kapatılmış olsa bile, güç prizine bağlı kaldığı sürece cihazın güç kaynağıyla bağlantısı kesilmez.

- Uzun süre kullanıldığında işındığı için güç adaptörü elle tut olduğunda sıcaklık hissedilebilir.

Yasaklanmış Kullanım

LCD monitorünü, aşağıda belirtilenler gibi yerlerde, ortamlarda veya durumlarda kullanmayınız/monte etmeyiniz, aksi halde LCD monitor arıza yapabilir ve yangına, elektrik çarpmasına, hasara ve/veya yaralanmaya neden olabilir.

Yer:

- Dış mekanlara (direk güneş ışığı altına), deniz kıyısına, bir gemiye veya başka bir tekneye, bir aracın içine, medikal kurumlara, dengesiz yerlere, suyun, yağmurun, nemin veya dumanın olduğu yerlerin yakınına.

Ortam:

- Sıcak, nemli veya aşırı tozlu yerler; böceklerin girebileceği yerler; mekanik titreşime maruz kalabilecek yerler, yanıcı maddelerin yanı (mumlar, v.s.). LCD monitorüne su damlaları veya su sıçramaları gelmemelidir ve vazo gibi içi sıvı dolu eşyalar LCD monitorün üzerine konulmamalıdır.

Durum:

- Elleriniz ıslakken, cihazın kasası açıkken veya üretici tarafından önerilmeyen aksesuarlar kullanıldığında cihazın kullanımı. Yıldırımlı havalarda LCD monitorün elektrik ve anten bağlantısını çekiniz.

- LCD monitörün açık bir alana taşacak biçimde monte edilmesi. LCD monitöre çarparak yaralanma veya maddi hasar oluşabilir.

- LCD monitörün nemli veya tozlu bir yere veya yağlı dumanın veya buharın bulunduğu bir odaya (yemek pişirme tezgahı veya nemlendirme cihazların yakınına) yerleştirilmesi. Aksi taktirde yangın, elektrik çarpması veya deforme olma riski oluşur.

- LCD monitorün doğrudan güneş ışığı, bir radyatörün yakını veya bir ısıtma kanalı gibi, aşırı sıcaklıkları maruz kalacağı yerlere monte edilmesi. LCD monitor, kasasının deforme olmasına ve/veya LCD monitorünün arızalanmasına sebep olacak kadar aşırı ısınabilir.

- LCD monitor bir halka açık hamamın veya kaplıcanın soyunma odasına yerleştirilirse, havadaki sülfür vb. sebebiyle LCD monitor zarar görebilir.

- En iyi resim kalitesi için, ekranı aydınlatmalara veya güneş ışığına doğrudan maruz bırakmayın.

- LCD monitorü soğuk bir yerden sıcak bir yere taşımaktan kaçının. Anı oda sıcaklığı değişimleri nem yoğunlaşmasına yol açabilir. Bu, LCD monitorün görüntüleri ve/veya renkleri kötü görüntülemesine yol açabilir. Böyle durumlarda LCD monitorü açmadan önce nemin tamamen buharlaşmasını bekleyin.

Kırık parçalar:

• LCD monitöre herhangi bir şey fırlatmayınız. Ekran camı çarpma etkisi ile kırılabilir ve ciddi yaralanmalara neden olabilir.
• Eğer LCD monitorün yüzeyinde çatlama olursa, elektrik kablosunu prizden çekinceye kadar dokunmayınız. Diğer durumlarda ise elektrik çarpmasına neden olabilir.

Kullanılmadığında

- Eğer LCD monitorü uzunca bir süre kullanmayacaksanız, çevresel ve emniyet nedenlerinden ötürü LCD monitorün fişi prizden çekilmelidir.

- LCD monitörü sadece kapatmış olduğunuzda elektrik beslemesi kesilmiş olmayacağını, LCD monitörün elektriğini tamamen kesmek için fişini prizden çekiniz.

- Bazı LCD monitorler, düzgün çalışabilmesi için bekleme durumunda bırakılmasını gerektiren özellikleri sahip olabilir.

Çocuklar için

• Çocukların LCD monitöre tırmanmalarına izin vermeyiniz.
• Küçük aksesuarları, çocukların yanlışlıkla yutmaması için, çocukların ulaşamayacağı yerlere kaldırınız.

Aşağıdaki problemler ortaya çıkarsa...

Aşağıdaki problemlerden birinin olması durumunda, LCD monitorü kapatınız ve fişini prizden çekiniz. Bayinizden veya Sony servis merkezinden, kalifiye servis personelince kontrol edilmesini talep ediniz.

Eğer:

• Elektrik kablosu hasarlıysa.
  • Elektrik prizi gevşek durumdaysa.
• Düşmeden, darbelerden veya bir şeyin çarpmasından ötürü LCD monitor hasar görmüşse.
• Herhangi bir sıvı veya katı cisim kasadaki menfezlerden içeri düşerse.

LCD Monitör Sıcaklığı Hakkında

LCD monitor uzun süre kullanıldığında panelin çevresi ısınır. Ellediğinizde sıcaklığı hissedebilirsiniz.

Uyarılar

LCD monitorü seyretme

• LCD monitörün zayıf ışık altında veya uzunca bir süre seyredilmesi gözlerinizi yoracağından, LCD monitörü orta dereceli bir ışık altında seyrediniz.
• Kulaklık kullanırken, işitme hasarına neden olabileceğinden sesi aşırı seviyelerde olmayacak şekilde ayarlayınız.

LCD Ekran

• LCD ekran yüksek duyarlılık teknolojisiyle yapılmış ve piksellerin % 99,99'u veya daha fazlası etkin olmasına rağmen, LCD ekranda devamlı olarak siyah noktalar veya parlak ışık noktaları (kırmızı, mavi, veya yeşil) görülebilir. Bu, LCD ekranın yapısal bir özelliği olup bir arıza değildir.
• Ön filtreye bastırmayınız veya çizmeyiniz yada bu LCD monitorün üzerine eşyalar koymayınız. Görüntü düzgün gözükmeyebilir veya LCD ekran hasar görebilir.
• Bu LCD monitor soğuk bir yerde kullanılıyorsa, görüntüde bir lekelenme oluşabilir veya görüntü koyulaşabilir. Bu bir arıza belirtisi değildir. Bu olay, sıcaklığın yükselmesiyle birlikte ortadan kalkar.
• Hareketsiz görüntüler devamlı görüntülendiğinde gölgeler oluşabilir. Birkaç dakika sonra yok olabilir.
• LCD monitor kullanımdayken ekran ve kasa ısınabilir. Bu, bir fonksiyon bozukluğu değildir.
• LCD ekran, az miktarda bir sıvı kristal içermektedir. İmha ile ilgili darak yerel kanun ve tüzüklere riayet ediniz.

Ekran yüzeyi veya LCD monitor kasasının kullanımı ve temizliği

Temizlik işlemlerinden önce, LCD monitöre bağlı olan elektrik kablosunun fişini prizden çekiniz.

Malzeme aşınmasını veya ekran kaplamasının aşınmasını önlemek için aşağıdaki önerilere riayet ediniz.

- Ekranın/kasanın tozunu almak için, yumuşak bir bez ile nazikçe siliniz. Eğer toz çıkmıyorsa, çok seyreltilmiş bir deterjan solüsyonu ile hafifçe nemlendirilmiş yumuşak bir bezle siliniz.

- Kesinlikle LCD monitöre doğrudan su ve deterjan püskürtmeyin. Ekranın altına veya dış parçalara sızabilir ve LCD monitörün içine girebilir, bu LCD monitörde olası hasara neden olabilir.

- Aşındırıcı bir bez, alkali/asitli bir temizleyici, aşındırıcı temizlik tozu veya alkol, benzin, tiner veya böcek ilacı gibi uçucu çözücüler kullanmayınız. Bu tür materyallerin kullanılması kauçuk ya da vinil malzemelere uzun süreli temas etmesi ekran yüzeyine veya kasa malzemesine zarar verebilir.

- Ellerinizde el veya güneş kremi gibi her hangi bir kimyasal varsa LCD monitöre dokunmayın.

• Uygun bir havalandırma sağlamak için havalandırma deliklerine periyodik olarak vakum uygulanması önerilmektedir.
• LCD monitorün açısını ayarlarken, LCD monitorün yerinden oynamasını veya tablasından kayıp düşmesini önlemek için yavaşça hareket ettiriniz.

Opsiyonel Cihaz

• Elektromanyetik radyasyon yayan opsiyonel bileşenleri veya herhangi bir ekipmanı televizyon setinden uzak tutunuz. Aksi halde görüntü bozulması ve/veya seste parazitlenme olabilir.
• Bu ekipman test edilmiştir ve 3 metreden kısa bir bağlantı sinyal kablosu kullanıldığında EMC Yönetmeliğinin belirlediği sınırlarla uyumlu olduğu görülmüştür.

Ünitenin Kablosuz Fonksiyonu

• Bu ekipmanın tıp cihazlarının (kalp pili vs.) yakınında çalıştırılması tıp cihazlarının arızalanmasına neden ol
• Bu birim şifreli sinyaller gönderip/almakla birlikte, dışarıdan izinsiz müdahalelere karşı dikkatli olun. Bu konuyla ilgili karşılaşılabilecek sorunlarda şirketimiz sorumluluk kabul etmemektedir.
• Bu ekipman, bu cihazın anteni ile bir kişinin vücudu arasında 20 cm veya daha fazla bir mesafe bırakacak şekilde kurulmalı ve çalıştırılmalıdır.

Uzaktan kumandayı kullanımla ilgili not

• Pilleri takarken kutupları doğru yerleştirdiğinizden emin olunuz.
• Farklı tipte pilleri bir arada veya eski ve yeni pilleri karıştırarak kullanmayınız.
• Pilleri, çevreye saygılı bir şekilde imha ediniz. Belirli bölgelerde pillerin imhasıyla ilgili düzenlemeler olabilir. Lütfen yerel makamlarınıza danışınız.
• Uzaktan kumandayı dikkatli kullanınız. Düşürmeyiniz veya üzerine basmayınız ya da üzerine herhangi bir sıvı dökmeyiniz.
• Uzaktan kumandayı bir ısı kaynağı yakınına veya direk güneş ışığı alan bir yere ya da nemli bir odaya koymayınız.

LCD monitorünün imhası

Eski Elektrikli ve Elektronik Ekipmanın İmhası (Avrupa Birliği ve ayrı toplama sistemi bulunan diğer ülkeler için uygundur)

Ürün veya ambalajı üzerindeki bu simge, bu ürünün bir evsel atik gibi görülmemesi gerektiğini belirtir. Bunun yerine, elektrikli ve elektronik ekipmanın geri dönüşümü için uygun bir toplama noktasına teslim edilmelidir. Bu ürünün doğru bir şekilde imha edilmesini

sağlayarak, atık üzerinde uygulanabilecek yanlış bir işlemin çevre ve insan sağlığı açısından doğurabileceği olumsuz sonuçların önlenmesine katkıda bulunmuş olursunuz. Materyallerin geri dönüştürülmesi doğal kaynakların korunmasına yardımcı olacaktır. Bu ürünün geri dönüşümü hakkında ayrıntılı bilgi için lütfen ilgili belediye birimi veya ürünü satın aldığınız mağazayla iletişime geçin.

Atık pillerin bertarafı (Avrupa Birliği'nde ve ayrı toplama sistemlerine sahip diğer ülkeler için uygundur)

Pilin veya paketin üzerindeki bu simge, bu ürünle birlikte verilen pile evsel atık olarak işlem yapılmaması gerektiğini gösterir. Bazı piller

üzerinde bu simgenin yanı sıra, kimyasal bir simge yer alır. Pil, % 0,004 oranından daha fazla kurşun içeriyorsa kurşunun kimyasal simgesi (Pb) de eklenir. Bu pillerin doğru şekilde bertaraf edilmesini sağlayarak, pil atıklarına uygun olmayan biçimde işlem yapılmasının neden olabileceği, çevre ve insan sağlığı açısından potansiyel olumsuz sonuçları önlemeye yardımcı olursunuz. Materyallerin geri dönüştürülmesi doğal kaynakların korunmasına yardımcı olacaktır. Güvenlik, performans ya da veri bütünlüğünün korunması gibi bir sebeple, kalıcı olarak bağlanmış entegre bir pilin kullanılması gerekiyorsa bu pil yalnızca yetkili servis personeli tarafından değiştirilmelidir. Pile uygun biçimde işlem yapıldığından emin olmak için ürünü ömrünün sonunda elektrikli ve elektronik ekipmanların geri dönüşümü için uygun bir toplama noktasına teslim edin. Diğer bütün piller için lütfen üründeki pillerin nasıl güvenli bir şekilde çıkarılacağını gösteren bölüme bakın. Atık pilleri, geri dönüştürülmeleri için uygun bir toplama noktasına teslim edin. Bu pilin geri dönüşümü hakkında ayrıntılı bilgi için bölgenizdeki belediyeyle, evsel atik bertaraf hizmetleriyle ya da ürün veya pili satın aldığınız mağazayla iletişime geçin.

Üretici Firma: Sony Visual Products Inc.

2-10-1 Osaki Shinagawa-ku Tokyo, 141-8610 Japonya

Telefon: [phone]

Türkiye İrtibat Numaraları:

Tel: [phone]

AEEE Yönetmeliğine Uygundur

PCB içermez

SONY®

İthalatçı Firma: Sony Eurasia Pazarlama A.Ş.

Adres: Onur Ofis Park Plaza Saray Mah.

Ahmet Tevfik İleri Cad.

No:10 34768 Ümraniye

İstanbul Türkiye

Sony Bilgi ve Danışma Hattı: 444 SONY (7669)

([phone]

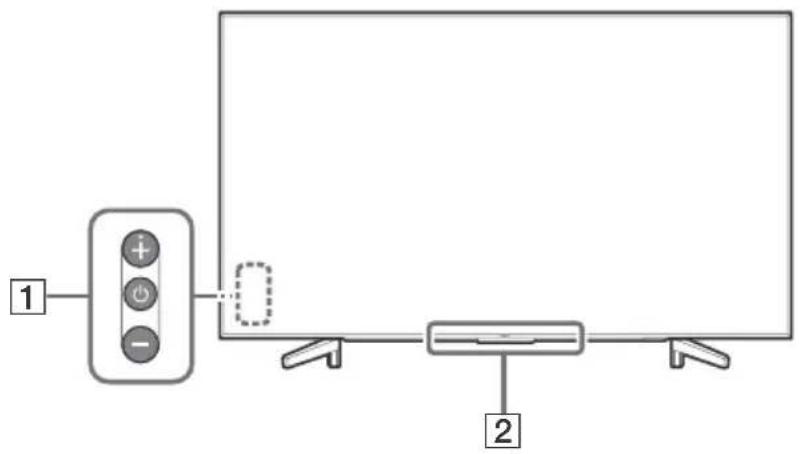

Parçalar ve Kumandalar

Kumandalar ve Işıklar

FW-85/75/65/55BZ35F

Televizyon kapalıyken,

Açmak için ⏻ tuşuna basın.

Televizyon açıklken,

Kapatmak için ⏻ tuşunu basılı tutun.

Fonksiyonu değiştirmek için ⏻ ögesine sürekli basın, daha sonra + veya - düğmesine basın:

• Ses düzeyini ayarlar.
• Kanalı seçin.
• Televizyonun giriş kaynağınlı seçme.

② Uzaktan kumanda sensörü* / Işık sensörü* / Aydınlatma LED'i

Aydınlatma LED'i, televizyonun durumuna göre yanıp söner.

Daha fazla bilgi için, Yardım Kılavuzuna başvurun.

* Sensörün yakınına herhangi bir şey koymayın.

LCD Monitörü duvara monte etme

Opsiyonel Duvara Askı aparatını kullanma

Bu LCD monitörünün kullanım kılavuzunda, televizyonu duvara monte etmeden önce LCD monitörünü duvar montajına hazırlama adımları gösterilmiştir.

Müşterilere:

Ürün koruması ve güvenlik nedenleriyle, Sony LCD monitorünüzün montajının kesinlikle Sony bayileri veya lisanslı yüklenicileri tarafından yapılmasıni önerir. Cihazı kendiniz monte etmeye çalışmayın.

Sony Bayilerine ve Yüklenicilerine:

Bu ürünün montajı, periyodik bakımı ve muayenesi sırasında emniyete çok dikkat edin.

Bu ürünü kurmak, özellikle de duvarın LCD monitörünün ağırlığına dayanacak güçte olduğunu belirlemek için yeterli uzmanlık gereklidir. Bu ürünün duvara montajını mutlaka Sony bayilerine veya lisanslı yüklenicilerine yaptırın ve montaj sırasında emniyete gerekli dikkati gösterin. Yanlış taşımanın veya hatalı montajın neden olduğu hasar veya yaralanmalardan Sony sorumlu değildir.

LCD Monitörü duvara monte etmek için Duvar Askı Aparatı SU-WL450 (ürünle verilmez) (sadece FW-85/75BZ35F) veya SU-WL450 (ürünle verilmez) (FW-85/75BZ35F haricinde) kullanın.

Duvar Askı Aparatını monte ederken, Duvar Askı Aparatıyla birlikte verilen Kullanım Kılavuzuna ve Montaj Kılavuzuna da başvurun.

Not

• Sökülen vidaları, çocuklardan uzakta ve güvenli bir yerde sakladığınızdan emin olun.
• Masa Üstü Sehpasını LCD monitörden çıkarırken LCD Ekranın yüzeyinin hasar görmesini önlemek için LCD monitörü, düz ve yumuşak bir bezle kaplayıp ekranı aşağı bakacak şekilde yerleştirin. (sadece FW-49/43BZ35F)

Vidalari LCD monitorünün arkasından sökün.

Masa Üstü Sehpasını LCD Monitöründen çıkarmak için (sadece FW-49/43BZ35F)

Siyah ekran, ses yok, donmuş görüntü, televizyon yanıt vermiyor ya da ağ kaybedildi gibi sorunlar için genel sorun giderme amacıyla aşağıdaki adımları izleyin.

1 Bir mesaj görüntülenene kadar uzaktan kumanda üzerindeki güç düğmesine basarak televizyonu yeniden başlatın. Televizyon yeniden başlatılacaktır. Televizyon düzelmiyorsa, ana elektrik kablosundan televizyonun fişini çekmeyi ve iki dakika sonra tekrar takmayı deneyin.
2 Uzaktan kumandada HELP tuşuna basarak Yardım menüsüne başvurun.
3 Televizyonunuzu İnternete bağlayın ve bir yazılım güncellemesi gerçekleştirin.

[Yeni bir TV sistem yazılım güncellemesi var...] mesajı görüntülendiği zaman.

Sony, [Şimdi Güncelleme] seçeneğini seçerek televizyon yazılımını güncellemenizi şiddetle tavsiye eder. Bu yazılım güncellemeleri, televizyon performansınızı geliştirir ya da yeni özellikler ekler.

Yazılım güncellenirken [Updating...] (Güncelleniyor...) ibaresiyle birlikte aşağıdaki ekran görüntülenir ve aydınlatma LED'i beyaz yanıp söner.

Yazılım güncellemesi sırasında televizyonun fişini prizden çekmeyin. Aksi taktirde yazılım güncellemesi tamamlanmayabilir ve yazılım hatalı çalışabilir. Yazılım güncellemesi 15 dakikaya kadar sürebilir.

Televizyonun fişini takıp tekrar çıkarttığınızda, uzaktan kumandadaki veya televizyondaki güç düğmesine bassanız bile televizyon bir süre açılmayabilir.

Sistemin başlatılması zaman alır. Yaklaşık bir dakika bekleyip tekrar çalıştırın.

Sorunlar ve Çözümleri

Aydınlatma LED'i kırmızı yanıp söndüğü zaman.

- Kaç kez yanıp söndüğünü sayın (zaman aralığı üç saniyedir). Ana elektrik kablosunun bağlantısını iki dakika süreyle kesip ardından televizyonu açarak televizyonu yeniden başlatın. Sorun devam ederse, ana elektrik kablosu bağlantısını kesin ve aydınlatma LED'inin kaç kez yanıp söndüğü bilgisiyle birlikte bayinize ya da Sony servis merkezine başvurun.

Uzaktan kumanda çalışmıyor.

- Pilleri değiştirin.

Televizyonun çevresi ısınıyor.

- Televizyon uzun süre kullanıldığında, televizyonun çevresi ısınır. Ellediğinizde sıcaklığı hissedebilirsiniz.

Spesifikasyonlar

Sistem

Panel Sistemi

LCD (Sıvı Kristal Ekran) Panel, LED'li arkadan aydınlatma

Renk Sistemi

PAL/SECAM/NTSC3.58 (Sadece video)/NTSC4.43 (Sadece video)

Ses çıkışı

10 W + 10 W

Kablosuz teknolojisi

IEEE802.11b/g/n protokolü

Bluetooth Sürümü 4.1

Frekans bandı/bantları

Kablosuz LAN (IEEE 802.11b/g/n)
Frekans aralığı Çıkış	Gücü
2.400-2.473 MHz < 20,0 dBm

Bluetooth
Frekans aralığı Çıkış	Gücü
2.400-2.483,5 MHz < 10,0 dBm

Yazılım sürümü

PKG_. _. EUA

Yazılım sürümünü öğrenmek için uzaktan

kumandada HELP tuşuna basın.

Bu ekipman/aksesuarlar/bileşenler için herhangi bir yazılım/üretici yazılımı güncellemesi, gelecekte 2014/53/EU Yönergesiyle uyumluğunu kesinlikle etkilemez.

Giriş/Çıkış jakları

COMPONENT IN

YPBPR (Component Video): 1080p (50, 60 Hz), 1080i (50, 60 Hz), 720p (50, 60 Hz), 576p, 576i, 480p, 480i

Ses girişi (RCA jaklar)

AV IN

Video girişi (Y girişli ortak RCA pini)

HDMI IN 1/2/3/4 (4K çözünürlüğü destekler, HDCP 2.3-uyumlu)

Video:

4096 × 2160p (50, 60 Hz)^12, 4096 × 2160p

(24 Hz) ^1 , 3840 × 2160p (50, 60 Hz) ^2 , 3840 ×

*1 Giriş 4096 × 2160p olduğunda ve [Geniş Mod] [Normal] olarak ayarlandığında, çözünürlük 3840 × 2160p olarak gösterilir. 4096 × 2160p olarak görüntülemek için [Geniş Mod]'i [Full 1] veya [Full 2] olarak ayarlayın.

*2 Sadece HDMI IN 2/3. 18 Gbps'i desteklemek için [HDMI sinyal formatı]'ı [Gelişmiş format] olarak ayarlayın.

*3 Ayrıntılar için Yardım Kılavuzuna bakın.

Ses:

5,1 kanal doğrusal PCM: 32/44,1/48/88,2/96/

176,4/192 kHz 16/20/24 bit, Dolby Digital, Dolby Digital Plus ve DTS

ARC (Ses Karıştırma Kanalı) (sadece HDMI IN 3) (İki kanal doğrusal PCM: 48 kHz 16 bit, Dolby Digital, Dolby Digital Plus, DTS)

Dijital optik jak (İki kanal doğrusal PCM: 48 kHz 16 bit, Dolby Digital, DTS)

HDMI 1 AUDIO IN →

10BASE-T/100BASE-TX konektörü (Ağın çalışma ortamına bağlı olarak bağlantı hızı değişebilir. Bu TV için 10BASE-T/100BASE-TX iletişim hızı ve iletişim kalitesi garanti edilmemektedir.)

DC IN 19.5 V (yalnızca AC adaptörüyle

verilen modeller)

AC adaptörü girişi

REMOTE

RS-232C, mini jak

Bu jak harici kontrol sinayli içindir.

Diğer

Opsiyonel aksesuarlar

Duvar Askı Aparatı: SU-WL500 (sadece

FW-85/75BZ35F)

Duvar Askı Aparatı: SU-WL450 (FW-85/75BZ35F hariç)

Çalışma sıcaklığı

0 °C ila 40 °C

Çalışma nemi

%10 ila %80 bağlı nem (yoğuşmasız)

Güç, Ürün Fışı ve diğerleri

Güç gereksinimleri

AC adaptörüyle verilen model hariç

220 V - 240 V AC, 50 Hz

yalnızca AC adaptörüyle verilen modeller

AC adaptörlü 19,5 V DC

Nominal: Giriş 220 V – 240 V AC, 50 Hz

Enerji Verimliliği Sınıfı

FW-85BZ35F: A

FW-75BZ35F: A+

FW-65BZ35F: A+

FW-55BZ35F: A

FW-49BZ35F: A

FW-43BZ35F: B

Ekran boyutu (çarpraz ölçü) (yakl.)

FW-85BZ35F: 214,8 cm / 85 inç

FW-75BZ35F: 189,3 cm / 75 inç

FW-65BZ35F: 163,9 cm / 65 inç

FW-55BZ35F: 138,8 cm / 55 inç

FW-49BZ35F: 123,2 cm / 49 inç

Yıllık ortalama enerji tüketimi*1

FW-85BZ35F: 323 kWh

FW-75BZ35F: 207 kWh

FW-65BZ35F: 166 kWh

FW-55BZ35F: 143 kWh

FW-49BZ35F: 122 kWh

FW-43BZ35F: 105 kWh

Bekleme modunda güç tüketimi ^2*3

0,50 W (Yazılım/EPG güncelleme modunda 25 W)

Görüntü çözünürlüğü

3.840 nokta (yatay) × 2.160 satır (dikey)

Nominal çıkış

USB 1/2

5 V = 500 mA maks.

USB 3

5 V = 900 mA maks.

Boyutlar (yakl.) (g × y × d)

Masa Üstü Sehpası ile

FW-85BZ35F: 191,1 × 117,6 × 42,9 cm

FW-75BZ35F: 167,3 × 103,1 × 37,1 cm

Masa Üstü Sehpası olmadan

FW-85BZ35F: 191,1 × 109,8 × 7,3 cm

FW-75BZ35F: 167,3 × 96,3 × 5,4 cm

FW-65BZ35F: 145,0 × 83,6 × 5,2 cm

FW-55BZ35F: 123,1 × 71,3 × 5,2 cm

FW-49BZ35F: 109,8 × 64,4 × 5,8 cm

FW-43BZ35F: 96,5 × 56,9 × 5,8 cm

Ağırlık (yakl.)

Masa Üstü Sehpası ile

FW-85BZ35F: 46,2 kg

FW-75BZ35F: 40,1 kg

FW-65BZ35F: 26,5 kg

FW-55BZ35F: 20 kg

FW-49BZ35F: 13,7 kg

FW-43BZ35F: 11,3 kg

Masa Üstü Sehpası olmadan

FW-85BZ35F: 44,1 kg

FW-75BZ35F: 38,9 kg

FW-65BZ35F: 25,6 kg

FW-55BZ35F: 19,1 kg

FW-49BZ35F: 13,2 kg

FW-43BZ35F: 10,8 kg

*1 Televizyonun 365 gün boyunca günde 4 saat çalıştırıldığındaki güç tüketimi baz alındığında enerji tüketimidir. Gerçek enerji tüketimi televizyonun nasıl kullanıldığında bağlı olarak değişecektir.

*2 Belirtilen bekleme durumundaki güce, sadece televizyon gerekli dahili işlemleri tamamladıktan sonra ulaşılır.

*3 Televizyon ağa bağlandığında bekleme modundaki güç tüketimi artar.

Not

- Opsiyonel aksesuarlar ülkeye/bölgeye/televizyon modeline/stok durumuna göre bulunur.

- Tasarım ve spesifikasyonlarda bilgi vermeksizin değişiklik yapılabilir.

Ticari markaya ilişkin bilgi

- HDMI ve HDMI High-Definition Multimedia Interface terimleri ve HDMI Logosu, HDMI Licensing Administrator, Inc. şirketinin ABD'deki ve diğer ülkelerdeki ticari markası ya da tescilli markasıdır.

- Dolby Laboratories lisansıyla üretilmiştir. Dolby, Dolby Audio ve çift D sembolü, Dolby Laboratories'ın ticari markalarıdır.

• "BRAVIA", BRAVIA ve BRAVIA Sync, Sony Corporation'ın ticari markaları veya tescilli ticari markalarıdır.
• Vewd® Core. Copyright 1995-2017 Vewd Software AS. All rights reserved.
• Google, Android TV, Google Play, Chromecast built-in, YouTube ve diğer ilgili işaretler ve logolar Google LLC kuruluşunun ticari markalarıdır.
• Wi-Fi®, Wi-Fi Alliance®, Wi-Fi Direct® ve Miracast®, Wi-Fi Alliance'ın tescilli ticari markalarıdır.
• Wi-Fi Protected Setup™ Wi-Fi Alliance' in ticari markasıdır.
• Wi-Fi CERTIFIED™ Logosu, Wi-Fi Alliance'ın sertifikasyon işaretidir.
• DTS patentleri için, http://patents.dts.com adresini ziyaret edin. DTS, Inc.'ın lisansı altında üretilmiştir. DTS, Sembol, & DTS ve Sembol birlikte tescilli ticari markalardır ve DTS Digital Surround DTS, Inc.'ın ticari markasıdır. © DTS, Inc. Tüm Hakları Saklıdır
• Bluetooth® kelime markası ve logoları Bluetooth SIG, Inc. şirketinin tescilli ticari markalarıdır ve bu tip markalar Sony Corporation tarafından lisansla kullanılmaktadır. Diğer ticari markalar ve ticari adlar ilgili sahiplerine aittir.
• TUXERA, A.B.D. ve diğer ülkelerde Tuxera Inc.'in tescilli ticari markasıdır.
• USB-IF SuperSpeed USB Trident logosu, USB Implementers Forum, Inc. şirketinin bir tescilli ticari markasıdır. SS
• Diğer bütün ticari markalar ilgili sahiplerinin mülkiyetindedir.

Содержание
