KÄYTTÖOHJE FW-55BZ35F SONY

Turvallisuusohjeet. 3

Varotoimenpiteet 7

Osat ja säätimet 9

Säätimet ja ilmaisimet....9

LCD-näytön asennus seinälle .....10

Lisävarusteena saatavan

Seinäasennuskiinnittimen käyttäminen. . . 10

Vianmääritys....12

Ongelmat ja ratkaisut....12

Tekniset tiedot 13

Internet-yhteys ja tietosuoja

Tämä tuote yhdistyy Internettiin, Internet-yhteyden varmistamiseksi, alkuasennuksen aikana heti, kun verkko on kytketty ja myöhemmin Kotivalikon määrittämiseksi. IP-osoitettasi käytetään tässä ja kaikissa muissa Internet-yhteyksissä. Jos et halua IP-osoitettasi käytettävän ollenkaan, älä aseta langatonta Internet-toimintoa, äläkä yhdistä Internet-johtoa. Katso yksityisyydensuojantiedot, jotka on esitetty asetusikkunoissa, saadaksesi lisätietoja Internet-yhteyksistä.

Johdanto

Kiitos, että valitsit tämän Sonyn tuotteen.

Tämä käyttöopas tarjoaa tietoja jaohjeita. Ammattikäytön ohjeita on "Ammattikäyttöopas"-dokumentissa.

Lue nämä käyttöohjeet huolellisesti, ennen kuin alat käyttää LCD-näyttöä. Säilytä käyttöohjeet tulevaa tarvetta varten.

Huomautus

- Lue ennen LCD-näytön käyttöä kohta "Turvallisuusohjeet" (sivu 3).

- Asennusoppaassa ja tässä käyttöohjeessa käytetyt kuvat ja piirrokset ovat ohjeellisia ja voivat poiketa kyseisestä tuotteesta.

Pöytäjalustan kiinnittäminen LCD-näyttöön.

Katso ohjeet pehmusteen päällä olevasta Asennusoppaasta.

Saat lisää vianmääritysohjeita ja muita hyödyllisiä tietoja suoraan LCD-näytöstäsi. Avaa aiheluettelo painamalla kaukosäätimen HELP-painiketta.

Tunnistemerkintöjen sijainti

Mallinumerotiedot, valmistuspäivämäärä (vuosi/kuukausi) ja jännitemerkintä sijaitsevat LCD-näytön takaosassa tai pakkauksessa.

Malleille, joiden toimitukseen sisältyy verkkolaite: Verkkolaitteen mallinumero- ja sarjanumerotiedot sijaitsevat verkkolaitteen pohjassa.

VAROITUS

ÄLÄ SIJOITA

KYNTTILÄÄ TAI MUUTA

AVOTULTA TÄMÄN TUOTTEEN LÄHELLE, JOTTA VÄLTÄT TULIPALON VAARAN.

TÄRKEÄ HUOMAUTUS

Tämä tuote on valmistettu Sony Visual Products Inc. toimesta tai puolesta.

EU-maahantuoja: Sony Europe B.V.

EU-maahantuojalle osoitetut tiedustelut tai tuotteen Euroopan vaatimustenmukaisuuteen liittyvät tiedustelut tulee osoittaa valmistajan valtuutetulle edustajalle: Sony Belgium, bijkantoor van Sony Europe B.V., Da Vincilaan 7-D1, 1930 Zaventem, Belgia.

Radiolaitteisiin liittyvä huomautus

Sony Visual Products Inc. vakuuttaa, että radiolaitetyypit FW-85BZ35F, FW-75BZ35F, FW-65BZ35F, FW-55BZ35F, FW-49BZ35F, FW-43BZ35F ovat direktiivin 2014/53/EU mukaisia. EU-vaatimustenmukaisuusvakuutuksen täysimittainen teksti on saatavilla seuraavassa internetosoitteessa: http://www.compliance.sony.de/Tätä radiolaitetta voidaan käyttää EU:n alueella loukkaamatta sovellettavia vaatimuksia radiotaajuuksien käytöstä.

Turvallisuusohjeet

VAROITUS

Huomio

Räjähdysvaara, jos paristo korvataan väärän tyyppisellä paristolla. Älä altista paristoja lialliselle kuumuudelle, kuten auringonpaisteelle, avotulelle tai vastaaville, eikä erittäin alhaiselle ilmanpaineelle. Nämä voivat aiheuttaa räjähdyksen tai tulenaran nesteen tai kaasun vuodon.

Asennuspaikan vakaus

LCD-näyttö saattaa pudota ja aiheuttaa vakavan loukkaantumisen tai kuoleman.

Älä koskaan sijoita LCD-näyttöä epävakaaseen paikkaan. LCD-näyttö saattaa pudota ja aiheuttaa vakavan loukkaantumisen tai kuoleman. Usein erityisesti lasten loukkaantuminen voidaan välttää noudattamalla seuraavia yksinkertaisia varotoimia:

• Käytä LCD-näytön valmistajan suosittelemaa kaappia tai jalustaa.
• Käytä vain huonekaluja, jotka turvallisesti tukevat LCD-näyttöä.
• Varmista, että LCD-näyttö ei ulotu sen alla olevan huonekalun reunojen ulkopuolelle.
• Älä sijoita LCD-näyttöä korkean huonekalun päälle (esimerkiksi laappi tai kirjahylly) kiinnittämättä huonekalua ja LCD-näyttöä soveltuvaan tukeen.
• Älä aseta LCD-näytön ja sen alustan väliin liinoja tai muita materiaaleja.
• Opeta lapsille, että huonekalujen päälle kiipeäminen LCD-näyttöön tai sen säätimiin ulottumiseksi on vaarallista. Jos säilytät vanhan LCD-näyttösi ja siirrät sen toiseen paikkaan, huomioi samat seikat sen sijoittelussa.

Asennus ja käyttö

Noudata LCD-näytön asennuksessa ja käytössä seuraavia ohjeita välttääksesi tulipalon tai sähköiskun vaaran tai laitteen vaurioitumisen ja/tai henkilövahingot.

Asennus

• LCD-näyttö on sijoitettava helposti käsillä olevan verkkopistorasian lähelle.
• Aseta LCD-näyttö tukevalle, tasaiselle alu stalle, ettei se kaadu ja aiheuta henkilö- tai omaisuusvahinkoja.
• Asenna LCD-näyttö paikkaan, jossa sitä ei voida vetää, työntää tai kaataa.
• Asenna LCD-näyttö niin, ettei sen pöytäjalusta työnny LCD-näyttötason ulkopuolelle (ei sisälly toimitukseen). Jos pöytäjalusta työntyy LCD-näyttötason ulkopuolelle, se voi aiheuttaa LCD-näytön kaatumisen, putoamisen tai henkilövahingon tai LCD-näytön vaurioitumisen.

• Seinäasennuksen saa suorittaa ainoastaan asiantunteva henkilöstö.
• Turvallisuussyistä on erittäin tärkeää käyttää Sonyn varusteita:
• Saasennuskiinnitin SU-WL500 (Vain FW-85/75BZ35F)
• Saasennuskiinnitin SU-WL450 (Paitsi FW-85/75BZ35F)
• Muista käyttää Seinäasennuskiinnittimen mukana toimitettuja ruuveja, kun kiinnität Seinäasennuskiinnittimen LCD-näyttöön. Mukana toimitetut ruuvit on suunniteltu kuvan mukaisesti Seinäasennuskiinnittimen asennuspinnasta mitattuna. Ruuvien halkaisija ja pituus vaihtelevat riippuen Seinäasennustelineen mallista.
  Muiden kuin mukana toimitettujen ruuvien käyttö voi aiheuttaa vaurioita LCD-näytön sisäosiin, LCD-näytön putoamisen tai muuta vahinkoa.

FW-85/49/43BZ35F

8 mm - 12 mm Ruuvi (M6) Seinäasennuskiinnitin LCD-näytön takakansi

FW-75/65/55BZ35F

10 mm - 13 mm Ruuvi (M6) Seinäasennuskiinnitin LCD-näytön takakansi

Laitteen kuljettaminen ja siirtäminen

• Irrota kaikki johdot ennen LCD-näytön siirtämistä.
• Suurikokoisen LCD-näytön siirtämisessä tarvitaan vähintään kaksi henkilöä FW-85BZ35F -laitetta siirrettäessä vähintään kolme).
• Kun LCD-näyttöä kuljetetaan käsin, pidä siitä kiinni alla olevan mukaisesti. Älä paina LCD-ruudun pintaa tai ruudun ympärillä olevaa kehystä.

- Kun nostat tai siirrät LCD-näyttöä, kannattele sitä tukevasti alapuolelta.

FW-85BZ35F

• Älä altista LCD-näyttöä iskuille tai lialliselle tärinälle kuljetuksen aikana.
• Kun toimitat LCD-näytön huoltoon, tai kun kuljetat sitä muuton yhteydessä, pakkaa laite alkuperäiseen pakkaukseen ja suojaa se alkuperäisillä pakkausmateriaaleilla.

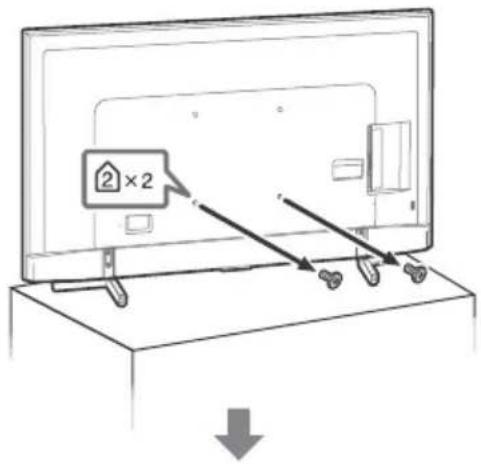

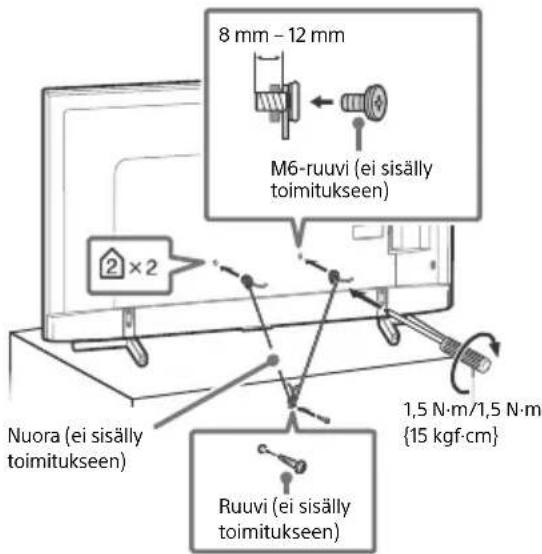

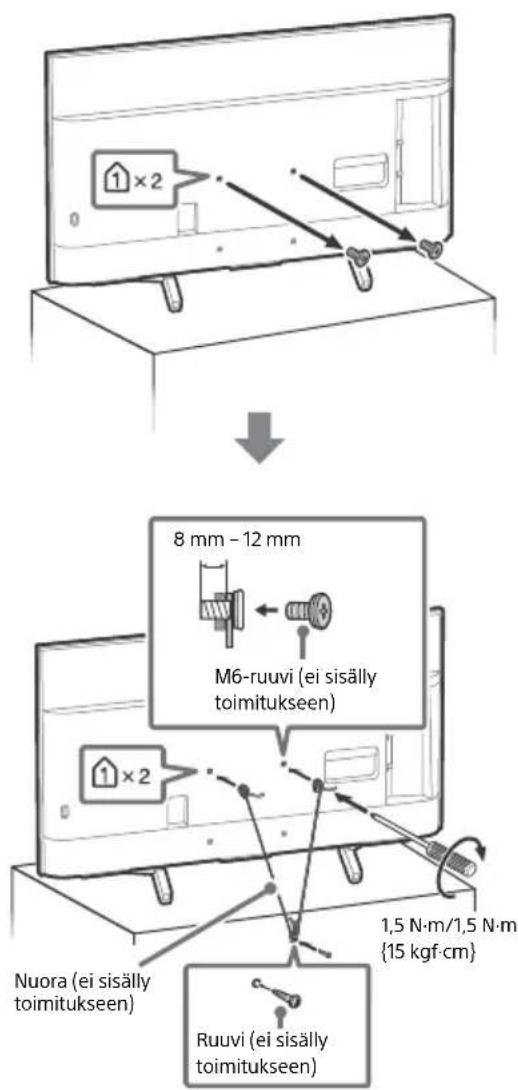

Kaatumisen estäminen

FW-85BZ35F

2×2

8 mm - 12 mm M6-ruuvi (ei sisälly toimitukseen) 2 x 2 Nuora (ei sisälly toimitukseen) 1,5 N·m/1,5 N·m {15 kgf·cm} Ruuvi (ei sisälly toimitukseen)

2 × 2 10 mm - 13 mm M6-ruuvi (ei sisälly toimitukseen) 2 × 2 Nuora (ei sisälly toimitukseen) 1,5 N·m/1,5 N·m {15 kgf·cm} Ruuvi (ei sisälly toimitukseen)

1×2 8 mm - 12 mm M6-ruuvi (ei sisälly toimitukseen) 1,5 N·m/1,5 N·m {15 kgf cm} Nuora (ei sisälly toimitukseen) Ruuvi (ei sisälly toimitukseen)

Ilmanvaihto

• Älä peitä LCD-näytön ilmanvaihtoaukkoja äläkä työnnä mitään kotelon sisään.

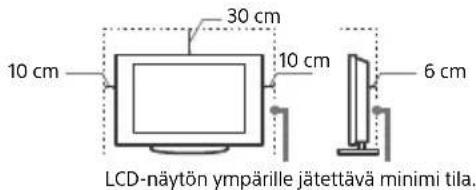

• Jätä LCD-näytön ympärille tilaa alla olevan kuvan mukaisesti.
• Sonyn Seinäasennustelineen käyttäminen on erittäin suositeltavaa riittävän ilmankierron varmistamiseksi.

Asennus seinälle

30 cm 10 cm 10 cm 10 cm 0-näytön ympärille jätettävä minimi tila.

Asennus jalustalle

30 cm 10 cm 10 cm 6 cm LCD-näytön ympärille jätettävä minimi tila.

- Noudata seuraavia ohjeita varmistaaksesi asianmukaisen ilmanvaihdon ja estääksesi lian tai pölyn keräntymisen:

• Äläsenna LCD-näyttöä takaosan varaan, ylösalaisin, takaperin tai sivuttain.
  — Aäjoita LCD-näyttöä hyllyn, maton tai vuoteen päälle tai kaapin sisälle.
• Älägåtä LCD-näyttöä millään tekstiilillä tai muilla vastaavilla, esimerkiksi verhoilla tai sanomalehdellä jne.

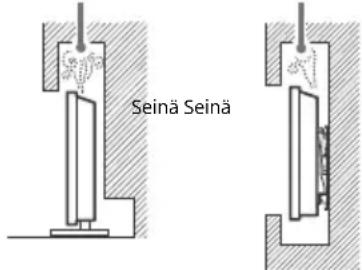

  — Äläsenna LCD-näyttöä alla olevien kuvien mukaisesti.

Ilmankierto estynyt.

Seinä Seinä

Verkkovirtajohto

Noudata verkkovirtajohdon ja pistorasian käsittelyssä seuraavia ohjeita välttääksesi tulipalon tai sähköiskun vaaran, laitteen vaurioitumisen ja/tai henkilövahingot:

• Käytä ainoastaan Sonyn verkkovirtajohtoa. Älä käytä muiden valmistajien johtoja.
• Työnnä pistoke kunnolla pistorasiaan.
• LCD-näytön saa kytkeä ainoastaan verkkovirtaan 220 V – 240 V AC
• Irrota verkkovirtajohto pistorasiasta kaapeleiden asennuksen ajaksi turvallisuuden vuoksi. Varo kompastumasta kaapeleihin.
• Irrota verkkovirtajohto pistorasiasta ennen kuin teet mitään toimenpiteitä LCD-näytölle tai siirrät sitä.
• Pidä verkkovirtajohto etäällä lämmönlähteistä.
• Irrota pistoke pistorasiasta ja puhdista se säännöllisin väliajoin. Jos pistoke on pölyinen ja siihen tiivistyy kosteutta, sen eriste voi vaurioitua ja seurauksena voi olla tulipalo.

Huomautus

• Älä käytä television mukana toimitettua verkkovirtajohtoa minkään muun laitteen virtaliitännässä.
• Älä purista, taivuta tai kierrä verkkovirtajohtoa voimakkaasti. Johtimet voivat paljastua tai rikkoutua.
• Älä tee muutoksia verkkovirtajohtoon.
• Alä aseta raskaita esineitä verkkovirtajohdon päälle.
• Kun irrotat pistokkeen pistorasiasta, älä vedä johdosta.
• Ålä kytke liian montaa laitetta samaan pistorasiaan.
• Älä käytä vääränlaista tai viallista pistorasiaa.

VERKKOLAITETTA KOSKEVA HUOMAUTUS (vain mallit, joiden toimitukseen sisältyy verkkolaite)

Varoitus

Suojaa tämä laite sateelta ja kosteudelta tulipalo- ja sähköiskuvaaran estämiseksi.

Älä aseta maljakoita tai muita nestettä sisältäviä esineitä laitteen päälle tulipalo- ja sähköiskuvaaran vuoksi. Älä asenna tätä laitetta suljettuun tilaan, esimerkiksi kirjahyllyyn tai vastaavaan.

• Varmista, että pistorasia on lähellä laitetta ja että siihen on helppo päästäkäsiksi.
• Varmista, että käytät toimitettua verkkolaitetta ja virtajohtoa.
• Älä käytä mitään muuta verkkolaitetta. Se voi aiheuttaa toimintahäiriön.
• Liitä verkkolaite helposti käsillä olevaan pistorasiaan.
• Älä kääri virtajohtoa verkkolaitteen ympärille. Sydänlanka saattaa katketa ja/tai se voi aiheuttaa toimintahäiriön mediavastaanottimeen.
• Älä koske verkkolaitteeseen märillä käsillä.
• Jos havaitset verkkolaitteen toiminnassa
  jotin tavallisesta poikkeavaa, irrota se heti pistorasiasta.
• Vastaanotinta ei kytketä irti verkkovirrasta niin kauan kuin se on liitettynä pistorasiaan, vaikka siitä olisi katkaistu virta.
• Koska verkkolaite lämpenee pitkäaikaisessa käytössä, se saattaa tuntua kuumalta, kun sitä kosketaan kädellä.

Kielletyt käyttötavat

Älä asenna tai käytä LCD-näyttöä seuraavassa kuvatuissa paikoissa, ympäristöissä tai tilanteissa. Seurauksena voi olla toimintahäiriöitä, jotka aiheuttavat tulipalon, sähköiskun, laitteen vaurioitumisen ja/tai henkilövahinkoja.

Kielletyt sijoituspaikat:

- Ulkotilat (suora auringonpaiste), merenranta, laiva tai muu alus, ajoneuvon sisätilat, terveydenhoitolaitokset, epävakaa sijoituspaikka, altistus vedelle, sateelle, kosteudelle tai savulle.

Kielletty ympäristö:

- Kuuma, kostea ja hyvin pölyinen ympäristö; paikat, joissa LCD-näytön sisään voi mennä hyönteisiä tai joissa LCD-näyttö voi joutua alttiiksi tärinälle; tulenarkojen esineiden läheisyys (kynttilät jne.). LCD-näytön päälle ei saa tiputtaa tai roiskuttaa mitään nesteitä eikä sen päälle saa laittaa nesteillä täytettyjä esineitä (esim. kukkamaljakkoa).

Kielletyt tilanteet:

• Älä kostein käsin, suojapaneeli irrotettuna tai sellaisten lisälaitteiden kanssa, jotka eivät ole valmistajan hyväksymiä. Irrota LCD-näytön virtapistoke ja antennin pistoke pistorasiasta ukkosmyrskyn ajaksi.
• Älä asenna LCD-näyttöä niin, että se ulottuu avoimeen tilaan. LCD-näyttöön törmäävä henkilö voi loukkaantua, LCD-näyttö tai siihen törmäävä esine voi vaurioitua.

• Älä sijoita LCD-näyttöä kostean tai pölyiseen ympäristöön tai huoneeseen, jossa on öljyistä savua tai höyryä (keittolevyjen tai ilmankostuttajien läheisyyteen). Tästä voi olla seurauksena tulipalo, sähköisku tai tuotteen vääntyminen.
• Älä asenna LCD-näyttöä paikkaan, jossa se altistuu äärimmäisille lämpötiloille, kuten suoraan auringtonpaisteeseen, lämpöpatterin tai lämmityskanavan läheisyyteen. LCD-näyttö voi ylikuumentua tällaisissa olosuhteissa, mistä voi olla seurauksena sen kotelon vääntyminen ja/tai toimintahäiriö.

• Jos LCD-näyttö sijoitetaan kylpylän tai kuuman lähteen pukuhuoneeseen, rikkihöyryt jne. voivat vahingoittaa televisiota.
• Älä aseta ruutua suoraan keino- tai auringonvaloon. Se huonontaa kuvan laatua.
• Vältä LCD-näytön siirtämistä kylmästä lämpimään. Äkilliset huonelämpötilan muutokset voivat aiheuttaa kosteuden tiivistymistä. Tämä voi heikentää LCD-näytön kuvanlaatua ja/tai väritoistoa. Jos näin käy, anna kosteuden haihtua kokonaan ennen virran kytkemistä LCD-näyttöön.

Särkymisen vaara:

• Älä heitä mitään LCD-näyttöä kohti. Ruudun lasi voi särkyä iskun voimasta aiheuttaen vakavia vammoja.
• Jos LCD-näytön pintaan tulee vaurioita, älä koske siihen ennen kuin olet irrottanut virtajohdon pistorasiasta. Sähköiskun vaara.

Kun LCD-näyttöä ei käytetä

• Jos et käytä LCD-näyttöä useaan päivään, kytke se irti verkkovirrasta ympäristö- ja turvallisuussyistä.
• LCD-näyttö ei kytkeydy kokonaan irti verkkovirrasta, kun se kytketään pois päältä virtakytkimellä. Kytke LCD-näyttö kokonaan irti verkkovirrasta irrottamalla pistoke verkkopistorasiasta.
• Joissakin LCD-näytöissä voi olla toimintoja, jotka toimiakseen edellyttävät LCD-näytön olevan valmiustilassa.

Lasten turvallisuus

• Älä anna lasten kiivetä LCD-näytön päälle.
• Pidä kaikki varusteet poissa lasten ulottuvilta, jotta lapset eivät vahingossa nielaise pikkuesineitä.

Toimintaohjeet ongelmatilanteissa...

Katkaise virta LCD-näytöstä ja irrota pistoke pistorasiasta välittömästi, jos jokin alla mainituista ongelmatilanteista esiintyy. Toimita LCD-näyttö tarkastettavaksi valtuutettuun huoltoon jälleenmyyjän tai Sonyn huoltokeskuksen kautta.

Ongelmatilanteet:

• Verkkovirtajohto on vaurioitunut.
• Verkkopistoke ei ole sopiva.
- LCD-näyttö on vaurioitunut putoamisen, iskun tai törmäyksen vuoksi.
- LCD-näytön sisään on päässyt nestettä tai esineitä.

Tietoja LCD-näytön lämpötilasta

Jos LCD-näyttöä käytetään pitkiä aikoja, paneelin ympäristö lämpenee. Kädellä koskettaessa se voi tuntua kuumalta.

Varotoimenpiteet

LCD-näytön katseleminen

• Katsele LCD-näyttöä kohtuullisessa valaistuksessa, sillä katselu heikossa valaistuksessa tai pitkän aikaa rasittaa silmiä.
• Säädä äänenvoimakkuus kuulokkeita käyttäessäsi riittävän pieneksi, sillä suuri äänenvoimakkuus voi vahingoittaa kuuloa.

LCD-näyttö

• LCD-näyttö on valmistettu pitkälle kehitetyn teknologian mukaisesti, ja siinä on tehokkaita kuvapisteitä vähintään 99,99 %. LCD-näytössä voi näkyä jatkuvasti mustia pisteitä tai kirkkaita valopisteitä (punainen, sininen tai vihreä). Tämä on LCD-näytön normaali ominaisuus eikä siis merkki viasta.
• Älä paina tai raaputa näytön pintaa äläkä laita mitään esineitä LCD-näytön päälle. Kuva voi muuttua epätasaiseksi tai LCD-näyttö voi vahingoittua.
• Jos LCD-näyttöä käytetään kylmässä paikassa, kuvaan saattaa tu lla vääristymiä tai kuva voi tummua. Tämä ei ole merkki viasta. Nämä ilmiöt häviävät lämpötilan noustessa.
• Jos näyttöön jätetään liikkumaton kuva pitkäksi ajaksi, näyttöön saattaa jäädä jälkikuva. Sen pitäisi kuitenkin kadota jonkin ajan kuluttua.
• Näytön ja kotelon lämpeneminen LCD-näytön käytön aikana on normaalia.
• LCD-näyttö sisältää pienen määrän nestekiteitä. Noudata paikallisia jätehuoltomääräyksiä.

LCD-näytön ruudun pinnan ja kotelon käsitteleminen ja puhdistaminen

Irrota LCD-näyttöön kytketty virtajohto pistorasiasta aina ennen LCD-näytön puhdistusta.

Noudata seuraavia ohjeita välttääksesi vahingoittamasta kotelon t ai ruudun pintaa.

• Pyyhi pöly varovasti ruudun pinnasta tai kotelosta pehmeällä liinalla. Jos pöly ei lähde pois helposti, pyyhi näyttö pehmeällä liinalla, joka on kostutettu laimealla pesuaineliuoksella.
• Älä koskaan ruiskuta vettä tai pesuainetta suoan LCD-näyttöön. Sitä voi valua ruudun alaosaan tai ulkopuolisiin osiin ja päästä LCD-näytön sisään, mikä voi aiheuttaa vaurioita LCD-näytölle.
• Älä käytä hankaustyynyjä, hapanta tai emäksistä pesuainetta, hankausjauhetta tai liuotinta, kuten alkoholia, bensiiniä tai tinneriä, tai hyönteismyrkkyä. Tällaisten aineiden käyttö tai pitkäaikainen kosketus kumin tai vinyylin kanssa voi vahingoittaa ruudun ja kotelon pintaa.
• Älä koske LCD-näyttöön, jos käsissäsi jotakin kemiallista ainetta, kuten käsi- tai aurinkovoidetta.
• Ilmanvaihtoaukot on suositeltavaa imuroida säännöllisin väliajoin hyvän ilmanvaihdon varmistamiseksi.

- Kun säädät LCD-näytön katselukulmaa, siirrä laitetta varovasti, jotta se ei irtoa tai luiskahda pois pöytäjalustalta.

Lisälaitteet

• Pidä kaikki sähkömagneettista säteilyä aiheuttavat lisävarusteet tai laitteet poissa LCD-näytön läheltä. Sähkömagneettinen säteily voi aiheuttaa häiriöitä kuvaan ja/tai ääneen kohinaa.
• Tämä laite on testattu ja sen on todettu noudattavan EMC-direktiivissä esitettyjä rajoja, kun käytetään yhteyssignaalijohtoa, joka on lyhyempi kuin 3 metriä.

Laitteen langattoman yhteyden toiminta

• Älä käytä laitetta lääketieteellisten laitteiden (kuten sydämentahdistimen) lähellä, jottei laitteiden toiminta häiriinny.
• Vaikka tämä laite lähettää ja vastaanottaa salattua signaalia, varmista kuitenkin, että signaalia ei kaapata. Sony ei vastaa signaalin kaappamisesta aiheutuvista seurauksista.
• Tämä laite on asennettava ja sitä on käytettävä siten, että laitteen antenni on vähintään 20 cm:n etäisyydellä käyttäjän kehosta.

Huomioitavaa kaukosäätimen käytöstä

• Tarkista paristojen napaisuus paristoja asentaessasi.
• Älä käytä yhdessä erityyppisiä paristoja tai uusia ja vanhoja paistoja.
• Hävitä käytetyt paristot ympäristöyst ävällisesti. Joissakin maissa paristojen hävittämiseen liittyy määräyksiä. Kysy neuvoa paikalliselta viranomaiselta.
• Käsittele kaukosäädintä varovasti. Varo pudottamasta kaukosäädintä tai astumasta sen päälle. Älä myöskään kaada mitään nestettä kaukosäätimen päälle.
• Älä laita kaukosäädintä lämmönlähteen lähelle tai suoraan auringonvaloon. Älä myöskään pidä sitä kosteassa huoneessa.

LCD-näytön käytöstäpoisto ja hävittäminen

Käytöstä poistettujen sähkö- ja elektroniikkalaitteiden hävittäminen (koskee Euroopan unionia sekä muita maita, joissa on käytössä jätteiden lajittelujärjestelmä)

Tämä laitteeseen tai sen pakkaukseen merkitty symboli tarkoittaa, että laitetta ei saa käsitellä kotitalousjätteenä. Sen sijaan laite on

toimitettava sähkö- ja elektroniikkalaitteiden kierrätyksestä huolehtivaan keräys- ja kierrätyspisteeseen. Varmistamalla laitteen asianmukaisen hävittämisen voit auttaa estämään luonnolle ja ihmisten terveydelle aiheutuvia negatiivisia vaikutuksia, joita näiden tuotteiden epäasianmukainen hävittäminen voi aiheuttaa. Materiaalien kierrätys säästää luonnonvaroja. Lisätietoja laitteen käsittelystä, talteenotosta ja kierrätyksestä on saatavilla paikallisilta ympäristöviranomaisilta, jätehuoltokeskuksesta tai liikkeestä, josta laite on ostettu.

Käytöstä poistettujen paristojen/akkujen hävittäminen (koskee Euroopan unionia sekä muita maita, joissa on käytössä jätteiden lajittelujärjestelmä)

Tämä paristoon/akkuun tai pakkaukseen merkitty symboli tarkoittaa, että tämän tuotteen

mukana toimitettua paristoa/akkua ei saa käsitellä kotitalousjätteenä. Tietyissä paristoissa/akuissa tätä symbolia voidaan käyttää yhdessä kemiallisen merkin kanssa. Lyijyn kemiallinen merkki (Pb) on lisätty, jos paristo/akku sisältää enemmän kuin 0,004 % lyijyä. Varmistamalla näiden paristojen/ akkujen asianmukaisen hävittämisen voit auttaa estämään luonnolle ja ihmisten terveydelle aiheutuvia negatiivisia vaikutuksia, joita paristojen/akkujen epääasianmukainen hävittäminen saattaa aiheuttaa. Materiaalien kierrätys auttaa säästämään luonnonvaroja. Mikäli tuotteen turvallisuus, suorituskyky tai tietojen eheys vaatii, että paristo/akku on kiinteästi kytketty laitteeseen, valtuutetun huollon on vaihdettava paristo/akku. Käytöstä poistetun pariston/akun asianmukaisen käsittelyn varmistamiseksi tuote on vietävä käytöstä poistettujen sähkö- ja elektroniikkalaitteiden kierrätyksestä huolehtivaan vastaanottopisteeseen. Muiden paristojen/akkujen kohdalla tarkista käyttöohjeesta, miten paristo/akku poistetaan tuotteesta turvallisesti. Toimita käytöstä poistettu paristo/akku niiden kierrätyksestä huolehtivaan vastaanottopisteeseen. Lisätietoja tämän pariston/akun kierrätyksestä saa paikallisilta viranomaisilta, jäteyhtiöistä tai liikkeestä, josta tuote tai paristo/ akku on ostettu.

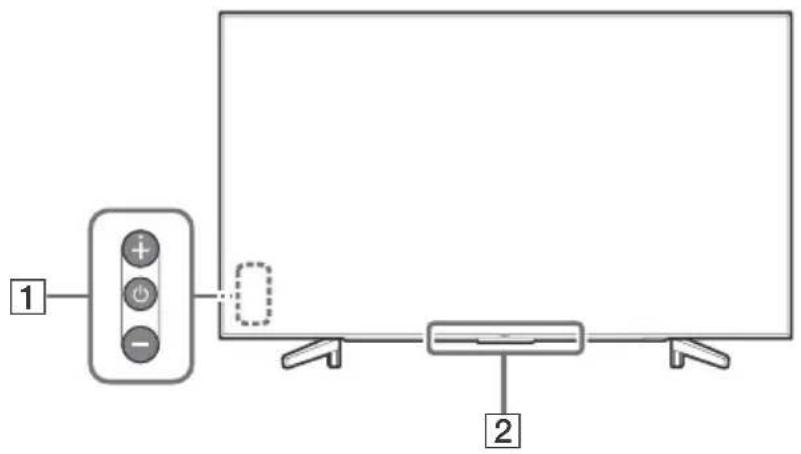

Osat ja säätimet

Säätimet ja ilmaisimet

FW-85/75/65/55BZ35F

Kun TV on pois päältä,

Kytke virta painamalla ⏻.

Kun TV on päällä,

Paina ⏻ ja pidä sitä painettuna sammutusta varten.

Paina ⏻ toistuvasti toiminnon vaihtamiseksi, paina sen jälkeen + tai - seuraavaa varten:

• Säädä äänenvoimakkuutta.
• Valitse kanava.
  • TV:n ohjelmalähteen valinta.

2 Kaukosäädinanturi* / Valotunnistin* / Valaistuksen LED

Valaistuksen LED syttyy tai vilkkuu TV:n tilan mukaan.

Lisätietoja on annettu Käyttöoppaassa.

* Älä aseta mitään tunnistimen läheisyyteen.

LCD-näytön asennus seinälle

Lisävarusteena saatavan Seinäasennuskiinnittimen käyttäminen

Tässä LCD-näytön käyttöoppaassa kuvataan vain vaiheet, joilla LCD-näyttö valmistellaan seinäasennusta varten ennen kuin se asennetaan seinälle.

Asiakkaille:

Tuotteen suojelemiseksi ja turvallisuuden vuoksi Sony suosittelee, että LCD-näytön asennus annetaan Sonyn jälleenmyyjän tai luvallisen urakoitsijan tehtäväksi. Älä yritä asentaa sitä itse.

Sony-jälleenmyyjille ja -huoltoliikkeille:

Kiinnitä erityistä huomiota turvallisuuteen tämän tuotteen asennuksen, huollon ja tarkastuksen aikana.

Tämän tuotteen asentaminen edellyttää riittävää ammattitaitoa erityisesti sen määrittämiseksi, kestääkö seinä LCD-näytön painon. Tämän tuotteen seinään asentaminen on jätettävä Sonyn jälleenmyyjän tai luvallisen urakoitsijan tehtäväksi ja asennuksen turvallisuuteen on kiinnitettävä riittävästi huomiota. Sony ei ole vastuussa mistään vahingosta tai vammoista, jotka johtuvat tuotteen väärästä käsittelystä tai asennuksesta.

Käytä seinäasennuskiinnitintä SU-WL500 (ei sisälly toimitukseen) (vain FW-85/75BZ35F) tai SU-WL450 (ei sisälly toimitukseen) (Paitsi FW-85/75BZ35F) LCD-näytön asentamiseen seinälle.

Katso Seinäasennuskiinnitintä asennettaessa myös Seinäasennuskiinnittimen mukana toimitettu Käyttöohje ja asennusohje.

Huomautus

• Pane irrotetut ruuvit talteen turvalliseen paikkaan pois lasten ulottuvilta.
• Kun irrotat pöytäjalustaa, aseta LCD-näyttö ruutu alaspäin tasaiselle ja vakaalle alustalle, joka on peitetty paksulla ja pehmeällä liinalla, jotta LCD-näyttö ei vahingoitu. (vain FW-49/43BZ35F)

Irrota ruuvit LCD-näytön takaosasta.

Pöytäjalustan irrottaminen LCD-näytöstä (vain FW-49/43BZ35F)

Yleisissä vianmäärityskysymyksissä, kuten: musta näyttö, ei ääntä, jähmettynyt kuva, TV ei reagoi tai verkko on kadonnut, suorita seuraavat vaiheet.

1 Käynnistä TV uudelleen painamalla virtapainiketta kaukosäätimessä kunnes viesti tulee näkyviin. TV käynnistyy uudelleen. Jos TV: tä ei saada palautetuksi, kokeile irrottaa TV virtajohdosta kahdeksi minuutiksi ja kytke se sitten uudelleen.
2 Lisätietoja apuvalikosta painamalla HELP kaukosäätimessä.
3 Yhdistä TV:si Internetiin ja suorita ohjelmistopäivitys.

Kun [Uusi TV-järjestelmän ohjelmistopäivitys on saatavana...] -viesti näytetään.

Sony suosittelee sinua suorittamaan TV-ohjelmiston päivitys valitsemalla [Päivitä nyt]. Nämä ohjelmistopäivitykset parantavat TV:si suorituskykyä tai lisäävät uusia toimintoja. Ohjelmiston päivittymisen aikana ruudussa näkyy seuraava [Updating...] (Päivitetään...)-näyttö ja LED-valo vilkkuu valkoisena.

Älä irrota virtajohtoa ohjelmistopäivityksen aikana. Jos virtajohto irrotetaan, ohjelmistopäivitys ei ehkä ehdi päättyä ja seurauksena voi olla ohjelmiston toimintahäiriö. Ohjelmistopäivitykset saattavat kestää jopa 15 minuuttia.

Kun kytket TV:n verkkovirtaan, TV ei välttämättä kytkeydy heti päälle vaikka painaisit virtapainiketta kaukosäätimestä tai TV:stä.

Järjestelmän alustaminen vie aikaa. Odota noin minuutti ja yritä sitten uudelleen.

Ongelmat ja ratkaisut

Kun LED-valo vilkkuu punaisena.

- Laske kuinka monta kertaa se vilkkuu (aikaväli on kolme sekuntia). Käynnistä TV uudelleen irrottamalla virtajohto kahdeksi minuutiksi ja käynnistä TV sen jälkeen. Jos ongelma ei poistu, irrota virtajohto ja ota yhteyttä jälleenmyyjääsi tai Sonyn huoltokeskukseen ilmoittaen tiedot siitä, kuinka monta kertaa LED-valo vilkkuu.

Kaukosäädin ei toimi.

• Vaihda paristot.

Television kehys lämpenee.

- Kun televisio on päällä pitkään, sen kehys lämpenee. Kädellä koskettaessa se voi tuntua kuumalta.

Tekniset tiedot

Järjestelmä

Näyttöpaneeli

LCD-paneeli, LED-taustavalo

Värijärjestelmä

PAL/SECAM/NTSC3.58 (Vain video)/NTSC4.43

(Vain video)

Äänentoisto

10 W + 10 W

Langaton teknologia

Protokolla IEEE802.11b/g/n

Bluetooth versio 4.1

Taajuuskaista(t)

Langaton LAN (IEEE 802.11b/g/n)

Taajuusalue Lähtöteho

2 400-2 473 MHz < 20,0 dBm

Bluetooth

Taajuusalue Lähtöteho

2 400-2 483,5 MHz < 10,0 dBm

Ohjelmistoversio

PKG_. _. _EUA

Näet ohjelmistoversion painamalla

kaukosäätimen HELP-painiketta.

Mikään laitteeseen/lisävarusteisiin/osiin

tulevaisuudessa tehtävä ohjelmisto- tai

laiteohjelmapäivitys ei vaikuta laitteen

yhdenmukaisuuteen direktiivin 2014/53/EU

kanssa.

Tulo-/lähtöliitännät

COMPONENT IN

YP_BPR (komponenttivideo): 1080p (50, 60 Hz),

1080i (50, 60 Hz), 720p (50, 60 Hz), 576p, 576i, 480p, 480i

Audiotulo (RCA-liitännät)

AV IN

Videotulo (tavallinen RCA-liitäntä Y-tulolla)

HDMI IN 1/2/3/4 (tukevat 4K-tarkkuutta, HDCP

2.3 -yhteensopiva)

Video:

4096 × 2160p (50, 60 Hz)* ^1*2 , 4096 × 2160p

(24 Hz) ^1 , 3840 × 2160p (50, 60 Hz) ^2 , 3840 ×

*1 Kun lähteen resoluutio on 4096 × 2160 pikseliä ja [Laaja tila] -asetus on [Normaali], näytettävä resoluutio on 3840 × 2160 pikseliä. Jos haluat resoluutioksi 4096 × 2160 pikseliä, aseta [Laaja tila]-asetukseksi [Koko kuva 1] tai [Koko kuva 2].

*2 vain HDMI IN 2/3. Jos haluat 18 Gbps:n tuen, aseta [HDMI-signaalimuoto] -asetukseksi [Vahvistettu muoto].

*3 Katso lisätietoja Käyttöoppaasta.

Audio:

5,1.-kanavainen lineaarinen PCM: 32/44,1/48/

88,2/96/176,4/192 kHz 16/20/24 bittiä, Dolby

Digital, Dolby Digital Plus ja DTS

ARC (äänen paluukanava) (vain HDMI IN 3)

(kaksikanavainen lineaarinen PCM: 48 kHz

16 bittiä, Dolby Digital, Dolby Digital Plus, DTS)

Optinen digitaalilitäntä (kaksikanavainen linearinen PCM: 48 kHz 16 bittiä, Dolby Digital, DTS)

HDMI 1 AUDIO IN →

Analoginen äänitulo (stereominiliitin)

AUDIO OUT / (stereominilitin)

Kuulokkeet, äänilähtö, subwoofer

1, 2→3

ss

USB-liitännät 1 ja 2 tukevat nopeaa USB:tä (USB 2.0)

USB-liitäntä 3 tukee supernopeaa USB:tä (USB 3.1

Gen 1)

LAN

10BASE-T/100BASE-TX-liitäntä (Yhteysnopeus voi vaihdella verkon käyttöympäristön mukaan.

10BASE-T/100BASE-TX-tiedonsiirtonopeutta ja laatua ei taata tälle televisiolle.)

DC IN 19.5 V (vain mallit, joiden

toimitukseen sisältyy verkkolaite)

Verkkolaitteen tulo

REMOTE

RS-232C, miniliitin

Tämä liitin on ulkoisen ohjaussignaalin

vastaanottoa varten.

Muita tietoja

Lisävarusteet

Seinäasennuskiinnitin: SU-WL500 (vain

FW-85/75BZ35F)

Seinäasennuskiinnitin: SU-WL450 (Paitsi

FW-85/75BZ35F)

Käyttölämpötila

0^ C - 40^ C

Käyttökosteus

10% - 80% RH (ei-kondensoiva)

Teho, tuoteseloste ja muuta

Tehovaatimukset

paitsi malli, jonka toimitukseen sisältyy verkkolaite

220 V - 240 V AC, 50 Hz

vain mallit, joiden toimitukseen sisältyy verkkolaite

19,5 V DC verkkolaitteella

Nimellisarvo: käyttöjännite 220 V – 240 V AC, 50 Hz

Energiatehokkuusluokka

FW-85BZ35F: A

FW-75BZ35F: A+

FW-65BZ35F: A+

FW-55BZ35F: A

FW-49BZ35F: A

FW-43BZ35F: B

Näytön koko (halkaisija) (Noin)

FW-85BZ35F: 214,8 cm / 85 tuumaa

FW-75BZ35F: 189,3 cm / 75 tuumaa

FW-65BZ35F: 163,9 cm / 65 tuumaa

FW-55BZ35F: 138,8 cm / 55 tuumaa

FW-49BZ35F: 123,2 cm / 49 tuumaa

Keskimääräinen vuotuinen energiankulutus ^1

FW-85BZ35F: 323 kWh

FW-75BZ35F: 207 kWh

FW-65BZ35F: 166 kWh

FW-55BZ35F: 143 kWh

FW-49BZ35F: 122 kWh

FW-43BZ35F: 105 kWh

Virrankulutus valmiustilassa ^*2*3

0,50 W (25 W ohjelmiston/elektronisen ohjelmaoppaan päivitystilassa)

Näytön erottelutarkkuus

3 840 pistettä (vaaka) × 2 160 juovaa (pysty)

Ulostuloarvot

USB 1/2

Maks. 5 V ---, 500 mA

USB 3

Maks. 5 V =, 900 mA

Mitat (Noin) (I × k × s)

pöytäjalustan kanssa

FW-85BZ35F: 191,1 × 117,6 × 42,9 cm

FW-75BZ35F: 167,3 × 103,1 × 37,1 cm

pöytäjalustan kanssa

FW-85BZ35F: 46,2 kg

FW-75BZ35F: 40,1 kg

FW-65BZ35F: 26,5 kg

FW-55BZ35F: 20 kg

FW-49BZ35F: 13,7 kg

FW-43BZ35F: 11,3 kg

ilman pöytäjalustaa

FW-85BZ35F: 44,1 kg

FW-75BZ35F: 38,9 kg

FW-65BZ35F: 25,6 kg

FW-55BZ35F: 19,1 kg

FW-49BZ35F: 13,2 kg

FW-43BZ35F: 10,8 kg

*1 Vuosittainen energiankulutus, joka perustuu television 4 tunnin päivittäiseen käyttöön 365 päivänä vuodessa. Todellinen energiankulutus riippuu siitä, miten televisiota käytetään.

*2 Mainittu valmiustilan virra nkulutus on voimassa sen jälkeen, kun televisio on suorittanut välttämättömät sisäiset toimenpiteet.

*3 Valmiustilan virrankulutus kasvaa, kun televisio on yhdistetty verkkoon.

Huomautus

- Lisävarusteiden saatavuus riippuu maasta/alueesta/television mallista/varastotilanteesta.

- Rakennetta ja teknisiä tietoja saatetaan muuttaa siitä erikseen ilmoittamatta.

Tuotemerkit

- Termit HDMI ja HDMI High-Definition Multimedia Interface ja HDMI-logo ovat HDMI Licensing Administrator, Inc.:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja muissa maissa.

- Valmistettu Dolby Laboratories myöntämällä lisenssillä. Dolby, Dolby Audio ja kaksois-D-symboli ovat Dolby Laboratoriesin tavaramerkkejä.

• "BRAVIA", BRAVIA ja BRAVIA Sync ovat Sony Corporationin tavaramerkkejä tai rekisteröityjä tavaramerkkejä.
• Vewd® Core. Copyright 1995-2017 Vewd Software AS. All rights reserved.
• Google, Android TV, Google Play, Chromecast built-in, YouTube ja muut niihin liittyvät merkit ja logot ovat Google LLC:n tavaramerkkejä.
• Wi-Fi®, Wi-Fi Alliance®, Wi-Fi Direct® ja Miracast® ovat Wi-Fi Alliancen rekisteröityjä tavaramerkkejä.
• Wi-Fi Protected Setup™ on Wi-Fi Alliancentavaramerkki.
• Wi-Fi CERTIFIED™ -logo on Wi-Fi Alliancen s ertifiointimerkki.
• DTS-patentit, ks. http://patents.dts.com. Valmistettu DTS, Inc.in lisenssillä. DTS, symboli sekä DTS ja symboli yhdessä ovat rekisteröityjä tavaramerkkejä ja DTS Digital Surround on DTS, Inc.:n tavaramerkki. © DTS, Inc. Kaikki oikeudet pidätetään.
• Bluetooth®-sanamerkki ja -logot ovat Bluetooth SIG, Inc.:n omistamia rekisteröityjä tavaramerkkejä, ja Sony Corporation käyttää niitä lisenssillä. Muut tuotemerkit ja tuotenimet ovat omistajiensa omaisuutta.
• TUXERA on Tuxera Inc.:n rekisteröity tavaramerkki Yhdysvalloissa ja muissa maissa.
• USB-IF SuperSpeed USB Trident -logo on USB Implementers Forum, Inc.:n rekisteröity tavaramerkki. SS
• Kaikki muut tavaramerkit ovat omistajiensa omaisuutta.

Innhold

VIKTIG MERKNAD .... 3
