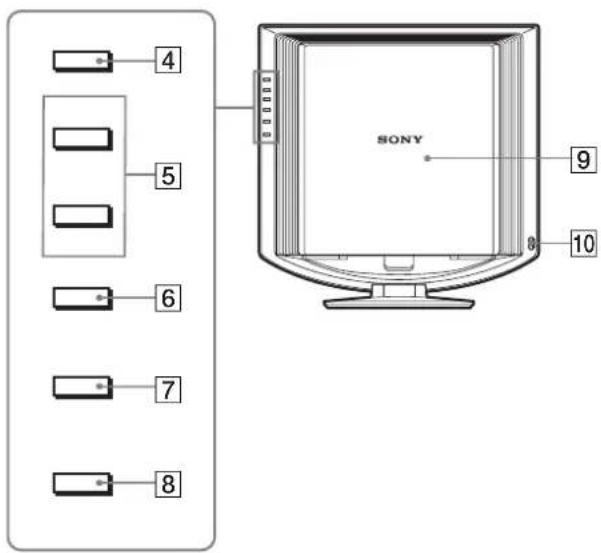

Identificación de componentes y controles

Si desea obtener información detallada, consulte las páginas que aparecen entre paréntesis.

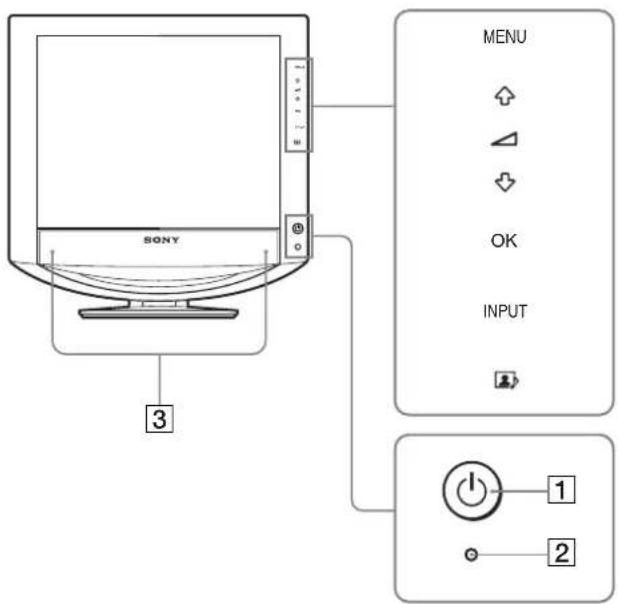

Parte frontal de la pantalla LCD

SONY MENU OK INPUT 3 1 2

Vista lateral de la pantalla LCD

4 5 6 7 8 SONY 9 10

1 Interruptor e indicador ⏻ (alimentación) (páginas 9, 19)

Para encender o apagar la pantalla, pulse el interruptor ⏻ (alimentación).

El indicador de alimentación se ilumina en verde cuando la pantalla está encendida. Si el monitor se encuentra en modo de ahorro de energía, dicho indicador se iluminará en naranja.

② Sensor de luz (página 19)

Este sensor regula el brillo del entorno. Procure no cubrir el sensor con papeles u objetos similares.

3 Altavoces estéreo (página 18)

Estos altavoces emiten señales de audio en forma de sonido.

4Botón MENU (página 11)

Este botón activa y desactiva la pantalla del menú.

5 Botones ↓/↑ y △ (control de volumen) (páginas 11, 18)

Estos botones se utilizan para seleccionar los elementos de menú y realizar ajustes. Además, muestran el menú "Volumen" que permite controlar el volumen.

6 Botón OK (página 11)

Este botón activa el elemento de menú seleccionado y los ajustes realizados con los botones ↓/↑ (5).

7Botón INPUT (página 11)

Este botón alterna la señal de entrada de vídeo entre INPUT1, INPUT2 e INPUT3 cuando se conectan dos ordenadores al monitor.

8 Botón (página 19)

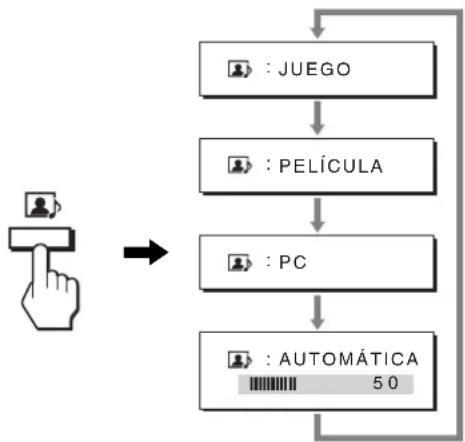

Este botón modifica el MODO (IMAGEN/AUDIO).

9 Cubierta posterior (página 7)

Deslice esta cubierta hacia arriba cuando conecte los cables.

10 Toma de auriculares (página 18)

Esta toma envía las señales de audio a los auriculares.

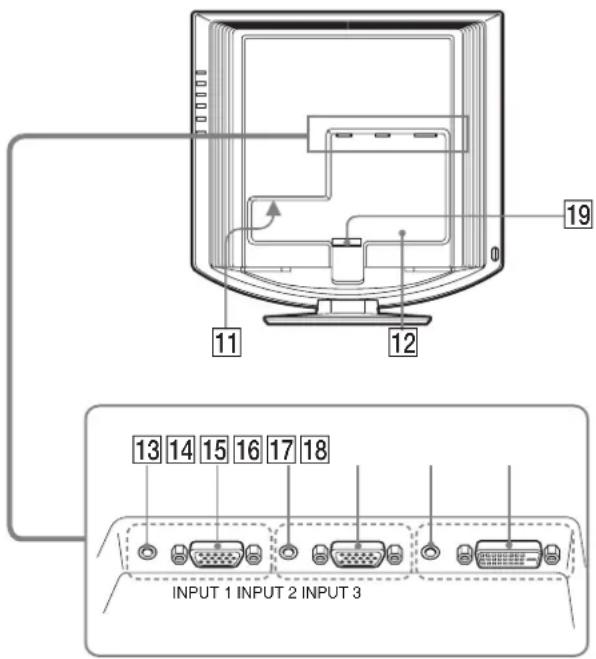

Parte posterior de la pantalla LCD

19 11 12 13 14 15 16 17 18 INPUT 1 INPUT 2 INPUT 3

Conecta el cable de alimentación (suministrado).

12 Orificio de bloqueo de seguridad

Este orificio de bloqueo de seguridad debe utilizarse con el sistema de seguridad Kensington Micro Saver Security System.

Micro Saver Security System es una marca comercial de Kensington.

13 Toma de entrada de audio para INPUT1 (página 8)

Esta toma recibe las señales de audio al conectarse a la toma de salida de audio de un ordenador o de otro equipo de audio conectado a la toma INPUT1.

14 Conector de entrada HD15 (RGB analógico) para INPUT1 (página 7)

Este conector recibe señales de vídeo RGB anológicas (0,700 Vp-p, positivas) y señales de sincronización.

15 Toma de entrada de audio para INPUT2 (página 8)

Esta toma recibe las señales de audio al conectarse a la toma de salida de audio de un ordenador o de otro equipo de audio conectado a la toma INPUT2.

16 Conector de entrada HD15 (RGB analógico) para INPUT2 (página 7)

Este conector recibe señales de vídeo RGB analógicas (0,700 Vp-p, positivas) y señales de sincronización.

17 Toma de entrada de audio para INPUT3 (página 8)

Esta toma recibe las señales de audio al conectarse a la toma de salida de audio de un ordenador o de otro equipo de audio conectado a la toma INPUT3.

18 Conector de entrada DVI-D (RGB digital) para INPUT3 (página 7)

Este conector recibe señales de vídeo RGB digitales compatibles con DVI Rev.1.0.

19 Portacables (página 9)

Este componente fija los cables al monitor.

Configuración

Antes de utilizar el monitor, compruebe que en la caja se incluyen los elementos siguientes:

• Pantalla LCD
• Cable de alimentación
• Cable de señal de vídeo HD15-HD15 (RGB analógico)
• Cable de señal de vídeo DVI-D (RGB digital)
  • Cable de audio (minitoma estéreo)
• CD-ROM (software de utilidades para Windows/Macintosh, Manual de instrucciones, etc.)
• Tarjeta de garantía
• Guía de instalación rápida

Paso 1: Conexión de los cables de señal de vídeo

• Apague el monitor y el ordenador antes de conectarlos.
• Al conectar el ordenador al conector de entrada HD15 (RGB analógico) del monitor, consulte “Conexión de un ordenador equipado con un conector de salida HD15 (RGB analógico)”.

Nota

No toque los terminales del conector del cable de señal de vídeo, puesto que podrían doblarse.

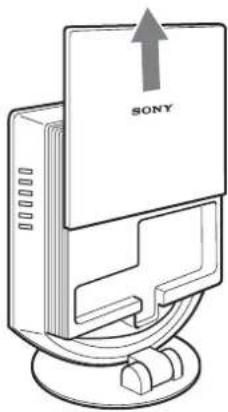

Deslice la cubierta posterior hacia arriba.

SONY

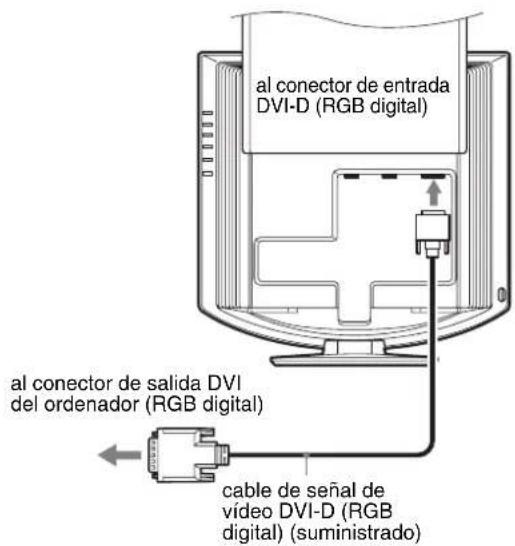

Conexión de un ordenador equipado con un conector de salida DVI (RGB digital)

Utilice el cable de señal de vídeo DVI-D (RGB digital) suministrado para conectar el ordenador al conector de entrada DVI-D (RGB digital) del monitor para INPUT3.

al conector de entrada DVI-D (RGB digital) al conector de salida DVI del ordenador (RGB digital) cable de señal de vídeo DVI-D (RGB digital) (suministrado)

Conexión de un ordenador equipado con un conector de salida HD15 (RGB analógico)

Utilice el cable de señal de vídeo HD15-HD15 (RGB analógico) suministrado para conectar el ordenador al conector de entrada HD15 (RGB analógico) del monitor para INPUT1 o INPUT2.

Conecte el ordenador según las ilustraciones que aparecen a continuación.

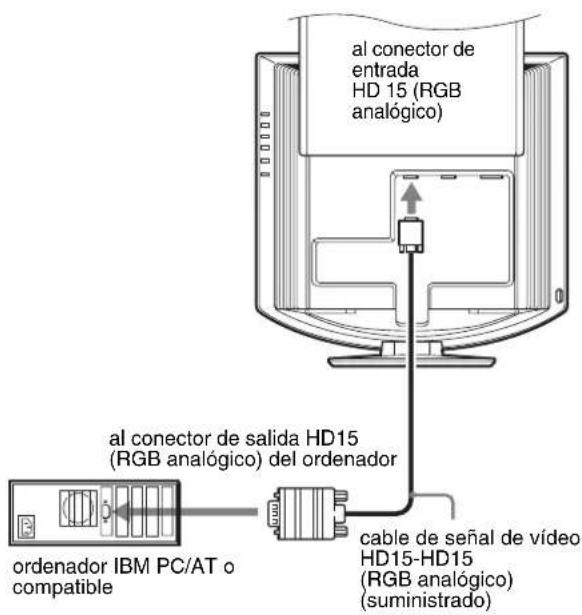

■ Conexión a un ordenador IBM PC/AT o compatible

al conector de entrada HD 15 (RGB analógico) al conector de salida HD15 (RGB analógico) del ordenador cable de señal de vídeo HD15-HD15 (RGB analógico) (suministrado) ordenador IBM PC/AT o compatible

al conector de entrada HD 15 (RGB analógico) al conector de salida del ordenador cable de señal de vídeo HD15-HD15 (RGB analógico) (suministrado) Macintosh

Si conecta un ordenador Macintosh, utilice un adaptador (no suministrado) si es necesario. Conecte el adaptador al ordenador antes de conectar el cable de señal de vídeo.

Paso 2: Conexión del cable de audio

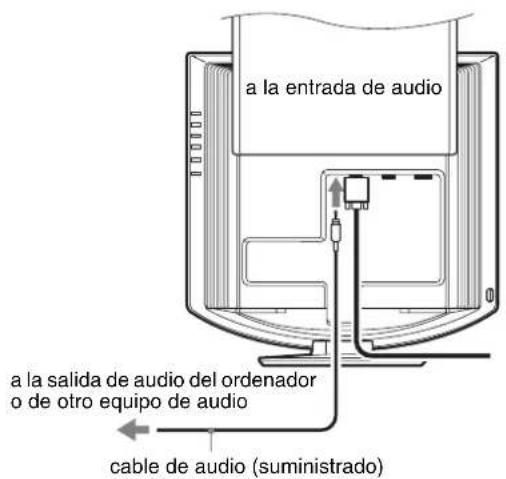

Conecte el cable de audio suministrado a la toma de entrada de audio correspondiente del monitor.

Puede utilizar los altavoces del monitor o unos auriculares para escuchar el sonido del ordenador o de otro equipo de audio conectado a las tomas de entrada de audio del monitor. Para obtener más información, consulte "Control del volumen" en la página 18.

a la entrada de audio a la salida de audio del ordenador o de otro equipo de audio cable de audio (suministrado)

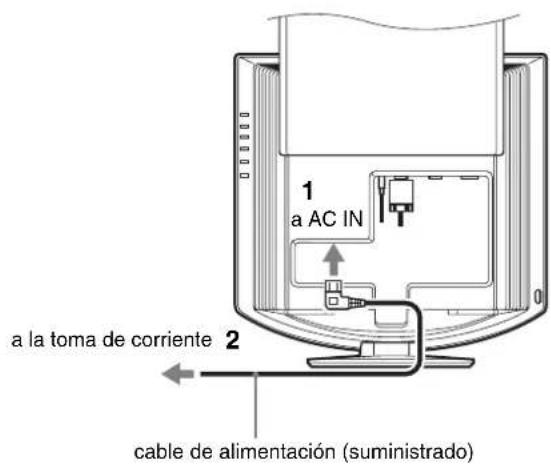

Paso 3: Conexión del cable de alimentación

1 Conecte firmemente el cable de alimentación suministrado al conector AC IN del monitor.
2 Conecte firmemente el otro extremo a una toma de corriente.

1 a AC IN a la toma de corriente 2 cable de alimentación (suministrado)

Paso 4: Agrupación de los cables

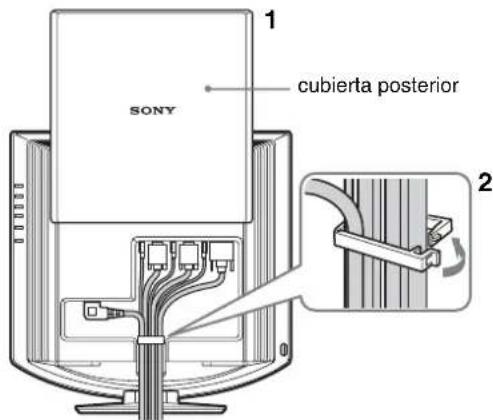

1 Deslice la cubierta posterior hacia arriba.
2 Mantenga sujetado el cable de señal de vídeo, los cables de audio y el cable de alimentación mediante el portacables de la unidad.
3 Deslice la cubierta posterior hacia abajo.

1 cubierta posterior SONY 2

Paso 5: Encendido del monitor y el ordenador

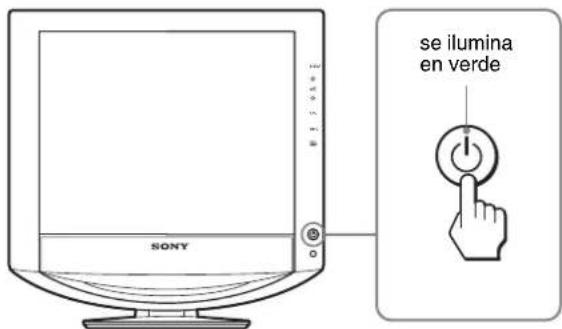

1 Pulse el interruptor ⏻ (alimentación) situado en la parte frontal del monitor.

El indicador ⏻ (alimentación) se ilumina en verde.

SE I LUMINA EN VERDE SONY

2 Encienda el ordenador.
3 Pulse el botón INPUT para seleccionar la señal de entrada deseada.

La imagen de la entrada seleccionada aparece en la pantalla. Para obtener más información, consulte “Selección de la señal de entrada (botón INPUT)” en la página 11.

La instalación del monitor ha finalizado. Si es necesario, utilice los controles del monitor para ajustar la imagen (página 11).

Si no aparece ninguna imagen en pantalla

• Verifique que el cable de alimentación y el cable de señal de vídeo están conectados correctamente.
• Si aparece “NO SEÑAL” en la pantalla:
• El ordenador está en el modo de ahorro de energía. Pulse cualquier tecla del teclado o mueva el ratón.
• Pulse el botón INPUT para comprobar que el ajuste de la señal de entrada es correcto (página 11).
• Si aparece “CABLE DESCONECTADO” en la pantalla:
• Compruebe que el cable de señal de vídeo está conectado correctamente.
• Pulse el botón INPUT para comprobar que el ajuste de la señal de entrada es correcto (página 11).
• Si aparece “FUERA DEL ALCANCE” en la pantalla, vuelva a conectar el monitor antiguo. A continuación, ajuste la tarjeta gráfica del ordenador en los siguientes rangos.

	RGB analógico RGB digital
Frecuencia horizontal	28–80 kHz 28–64 kHz
Frecuencia vertical	48–75 Hz 60 Hz
Resolución	1280 × 1024 o inferior	1280 × 1024 o inferior

Para obtener más información acerca de los mensajes en pantalla, consulte "Problemas y soluciones" en la página 22.

No es necesario instalar controladores específicos

El monitor cumple el estándar Plug & Play "DDC" y detecta automáticamente toda la información de dicho monitor. No es necesario instalar controladores específicos en el ordenador.

La primera vez que encienda el ordenador después de conectar el monitor, es posible que aparezca el asistente de instalación en pantalla. En este caso, siga las instrucciones en pantalla. El monitor Plug & Play se selecciona automáticamente para que pueda utilizarlo.

La frecuencia vertical se ajusta en 60 Hz.

Puesto que apenas se aprecian parpadeos en el monitor, puede utilizarlo tal cual. No es necesario ajustar la frecuencia vertical a ningún valor alto específico.

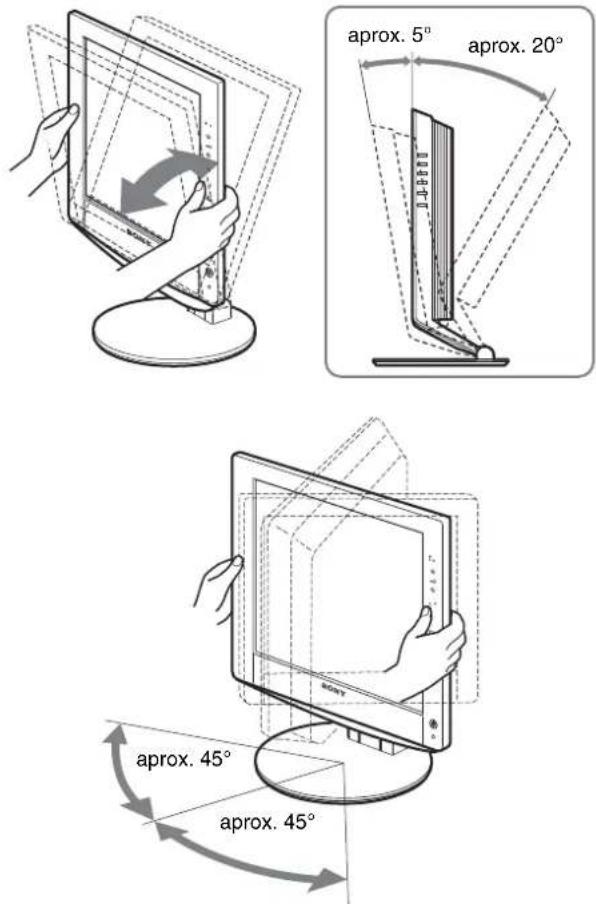

Paso 6: Ajuste del ángulo de inclinación y de giro

Este monitor puede ajustarse dentro de los ángulos que se indican a continuación.

Agarre el panel LCD por los dos lados y, a continuación, ajuste los ángulos de la pantalla.

Para un uso cómodo del monitor

Ajuste el ángulo de visualización del monitor según la altura del escritorio y de la silla, y de forma que la luz no se refleje de la pantalla hacia los ojos.

Nota

Ajuste la altura e inclinación de la pantalla lenta y cuidadosamente, procurando que el monitor no se golpee con el escritorio.

Selección de la señal de entrada (botón INPUT)

Pulse el botón INPUT.

La señal de entrada cambia cada vez que se pulsa este botón.

Mensaje en pantalla (aparece durante unos 5 segundos en la esquina superior izquierda.)	Configuración de la señal de entrada
INPUT1: HD15 Conector de entrada HD15(RGB analógico) para INPUT1
INPUT2: HD15 Conector de entrada HD15(RGB analógico) para INPUT2
INPUT3: DVI-D Conector de entrada DVI-D(RGB digital) para INPUT3

Personalización del monitor

Antes de realizar ajustes

Conecte el monitor y el ordenador, y enciéndalos.

Para obtener un resultado óptimo, espere 30 minutos como mínimo antes de realizar los ajustes.

Puede realizar numerosos ajustes en el monitor mediante el menú en pantalla.

Navegación por el menú

1 Muestre el menú principal.

Pulse el botón MENU para que el menú principal aparezca en pantalla.

MENU IMAGEN/AUDIO PELÍCULA 1 280 1024 60 Hz x OK EX I

2 Seleccione el menú que desea.

Pulse los botones ↓/↑ para que aparezca el menú deseado. Pulse el botón OK para ir al primer elemento del menú.

3 Seleccione el elemento que desea ajustar.

Pulse los botones ↓/↑ para seleccionar el elemento que desea ajustar y, a continuación, pulse el botón OK.

Si es uno de los elementos del menú.

Cuando seleccione ♦ pulse el botón OK, la pantalla regresará al menú anterior.

4 Ajuste el elemento.

Pulse los botones ↓/↑ para realizar el ajuste y, a continuación, pulse el botón OK. Al pulsar el botón OK, el ajuste se almacena y la pantalla regresa al menú anterior.

Pulse el botón MENU una vez para regresar a la vista normal. Si no se pulsa ningún botón, el menú se cierra automáticamente transcurridos 45 segundos aproximadamente.

■ Restauración de los ajustes a los valores predeterminados

Es posible restaurar los ajustes mediante el menú REST. Para obtener más información acerca de cómo restaurarlos, consulte (REST) en la página 17.

Menú IMAGEN/AUDIO

Mediante el menú IMAGEN/AUDIO puede ajustar los siguientes elementos:

• MODO (JUEGO/PELÍCULA/PC/ AUTOMÁTICA)
- IMAGEN - AUDIO - MODO REST

IMAGEN/AUDIO PELÍCULA 1 2 8 0 1 0 2 4 6 0 Hz x EX I TIME

■ Menú MODO

Puede seleccionar el brillo de la pantalla que se adecue a sus necesidades.

Los ajustes de IMAGEN/AUDIO pueden establecerse para cada modo.

Asimismo, puede cambiar el modo aplicado a cada entrada (ENTRADA1/ENTRADA2/ENTRADA3).

1 Pulse el botón MENU.

El menú principal aparece en pantalla.

2 Pulse el botón ↓/↑ para seleccionar IMAGEN/AUDIO) y, a continuación, pulse el botón OK.

El menú IMAGEN/AUDIO aparece en pantalla.

3 Pulse el botón ↓/↑ para seleccionar "PELÍCULA" y, a continuación, pulse el botón OK.

El menú MODO aparece en pantalla.

MODE JUEGO ■ PELICULA PC AUTOMÁTICA 1280 1024 60 Hz x

4 Pulse el botón ↓/↑ para seleccionar el modo que desee y, a continuación, pulse el botón OK.

El ajuste predeterminado es PELÍCULA.

• JUEGO: Imagen brillante.
- PELÍCULA: Imagen clara con un fuerte contraste.
• PC: Imagen de tono suave.
• AUTOMÁTICA:

Ajusta automáticamente el brillo de la pantalla en función del brillo del entorno (función de ajuste automático del brillo). Para obtener más información, consulte “Función de ajuste automático del brillo (sensor de luz)” en la página 19.

Nota

En modo AUTOMÁTICA no se posible ajustar la retroiluminación.

■ Menú IMAGEN

Puede ajustar los elementos siguientes mediante el menú IMAGEN.

• RETROILUMIN

• CONTRASTE

• BRILLO

• M en ú G A γ M M A

- Menú C Q. L OR

• NITIDEZ

IMAGEN PELÍCULA 100 70 50 1 280 1024 60 Hzx

Ajuste de RETROILUMIN

Si la pantalla brilla demasiado, ajuste la luz de fondo para facilitar su visualización.

1 Pulse el botón MENU.

El menú principal aparece en pantalla.

2 Pulse los botones ↓/↑ para seleccionar (IMAGEN/AUDIO) y, a continuación, pulse el botón OK.

El menú IMAGEN/AUDIO aparece en pantalla.

3 Pulse los botones ↓/↑ para seleccionar (IMAGEN) y pulse el botón OK.

El menú IMAGEN aparece en pantalla.

4 Pulse los botones ↓/↑ para seleccionar “|:o RETROILUMIN” y pulse el botón OK.

El menú "RETROILUMIN" aparecerá en la pantalla.

5 Pulse los botones ↓/↑ para ajustar el nivel de luz, pulse el botón OK.

Ajuste de CONTRASTE

Ajuste el contraste de la imagen.

1 Pulse el botón MENU.

El menú principal aparece en pantalla.

2 Pulse los botones ↓/↑ para seleccionar (IMAGEN/AUDIO) y, a continuación, pulse el botón OK.

El menú IMAGEN/AUDIO aparece en pantalla.

3 Pulse los botones ↓/↑ para seleccionar (IMAGEN) y pulse el botón OK.

El menú IMAGEN aparece en pantalla.

4 Pulse los botones ↓/↑ para seleccionar "○ CONTRASTE" y pulse el botón OK.

El menú "CONTRASTE" aparecerá en la pantalla.

5 Pulse los botones ↓/↑ para ajustar el nivel de contraste y, a continuación, pulse el botón OK.

Ajuste de BRILLO

Ajuste el brillo de la imagen (nivel de negro).

1 Pulse el botón MENU.

El menú principal aparece en pantalla.

2 Pulse los botones ↓/↑ para seleccionar (IMAGEN/AUDIO) y, a continuación, pulse el botón OK.

El menú IMAGEN/AUDIO aparece en pantalla.

3 Pulse los botones ↓/↑ para seleccionar (IMAGEN) y pulse el botón OK.

El menú IMAGEN aparece en pantalla.

4 Pulse los botones ↓/↑ para seleccionar "BRILLO" y pulse el botón OK.

El menú "BRILLO" aparecerá en la pantalla.

5 Pulse los botones ↓/↑ para ajustar el nivel de brillo y, a continuación, pulse el botón OK.

Ajuste del valor GAMMA γ

Es posible asociar el tono de color de la imagen en pantalla al tono de color original de la imagen.

GAMMA ■GAMMA 1 GAMMA 2 GAMMA 3 GAMMA 4 1 2 8 0 1 0 2 4 /6 0 Hz x

1 Pulse el botón MENU.

El menú principal aparece en pantalla.

2 Pulse los botones ↓/↑ para seleccionar (IMAGEN/AUDIO) y, a continuación, pulse el botón OK.

El menú IMAGEN/AUDIO aparece en pantalla.

3 Pulse los botones ↓/↑ para seleccionar (IMAGEN) y pulse el botón OK.

El menú IMAGEN aparece en pantalla.

4 Pulse los botones ↓/↑ para seleccionar "γ(GAMMA)" y pulse el botón OK.

El menú GAMMA aparece en pantalla.

5 Pulse los botones ↓/↑ para seleccionar el modo deseado y pulse el botón OK.

Ajuste del COLOR

Es posible seleccionar el nivel de color de la imagen del campo de color blanco en los ajustes predeterminados de temperatura de color.

Además, si es necesario, puede realizar un ajuste más preciso de la temperatura de color.

COLOR ■9300K 6500K USUARIO LAJUSTAR 1280 1024 /60 Hzx EXI MUL

1 Pulse el botón MENU.

El menú principal aparece en pantalla.

2 Pulse los botones ↓/↑ para seleccionar (IMAGEN/AUDIO) y, a continuación, pulse el botón OK.

El menú IMAGEN/AUDIO aparece en pantalla.

3 Pulse los botones ↓/↑ para seleccionar (IMAGEN) y pulse el botón OK.

El menú IMAGEN aparece en pantalla.

4 Pulse los botones ↓/↑ para seleccionar "☐ (COLOR)" y pulse el botón OK.

El menú COLOR aparece en pantalla.

5 Pulse los botones ↓/↑ para seleccionar la temperatura de color deseada y pulse el botón OK.

El balance de blancos pasa de azulado a rojizo a medida que la temperatura del color se ajusta de 9300K a 6500K.

Ajuste más preciso de la temperatura de color

La temperatura del color puede establecerse en función del modo (JUEGO/PELÍCULA/PC/AUTOMÁTICA).

1 Pulse el botón MENU.

El menú principal aparece en pantalla.

2 Pulse los botones ↓/↑ para seleccionar (IMAGEN/AUDIO) y, a continuación, pulse el botón OK.

El menú IMAGEN/AUDIO aparece en pantalla.

3 Pulse los botones ↓/↑ para seleccionar (IMAGEN) y pulse el botón OK.

El menú IMAGEN aparece en pantalla.

4 Pulse los botones ↓/↑ para seleccionar "☐ (COLOR)" y pulse el botón OK.

El menú COLOR aparece en pantalla.

5 Pulse los botones ↓/↑ para seleccionar "AJUSTAR" y pulse el botón OK.

El menú para realizar un ajuste más preciso de la temperatura de color aparece en pantalla.

AJUSTE USUARIO R 128 V 128 A 128 1280 1024 60 Hz x EX I

6 Pulse los botones ↓/↑ para seleccionar R (rojo) o A (azul) y pulse el botón OK. A continuación, pulse los botones ↓/↑ para ajustar la temperatura de color y pulse el botón OK.

Puesto que este ajuste cambia la temperatura de color aumentando o disminuyendo los componentes R y A con respecto a V (verde), el componente V será fijo.

7 Pulse los botones ↓/↑ para seleccionar ↗ y, a continuación, pulse el botón OK.

El nuevo ajuste de color se almacena en la memoria y se recuperará automáticamente siempre que se seleccione "Usuario".

El menú COLOR aparece en pantalla.

Ajuste de NITIDEZ

Utilice este ajuste para aumentar la nitidez de los bordes de las imágenes, etc.

1 Pulse el botón MENU.

El menú principal aparecerá en la pantalla.

2 Pulse los botones ↓/↑ para seleccionar (IMAGEN/AUDIO) y, a continuación, pulse el botón OK.

El menú IMAGEN/AUDIO aparece en pantalla.

3 Pulse los botones ↓/↑ para seleccionar (IMAGEN) y pulse el botón OK.

El menú IMAGEN aparece en la pantalla.

4 Pulse los botones ↓/↑ para seleccionar "☐ NITIDEZ" y pulse el botón OK.

El menú "NITIDEZ" aparecerá en la pantalla.

5 Pulse los botones ↓/↑ para ajustar el nivel de nitidez y, a continuación, pulse el botón OK.

■ Menú AUDIO

El menú AUDIO le permitirá ajustar los siguientes elementos.

• AGUDOS
• GRAVES
• BALANCE
• ENVOLVENTE

AUDIO PELÍCULA AGUDOS GRAVES BALANCE ENVOLVENTE 1280 1024.60Hz

Ajuste de AGUDOS, GRAVES o BALANCE

1 Pulse el botón MENU.

El menú principal aparecerá en la pantalla.

2 Pulse los botones ↓/↑ para seleccionar (IMAGEN/AUDIO) y, a continuación, pulse el botón OK.
El menú IMAGEN/AUDIO aparece en pantalla.

3 Pulse los botones ↓/↑ para seleccionar (AUDIO) y pulse el botón OK.

4 Pulse los botones ↓/↑ para seleccionar AGUDOS, GRAVES o BALANCE y pulse el botón OK.

5 Pulse los botones ↓/↑ para seleccionar el modo deseado y pulse el botón OK.

Ajuste de ENVOLVENTE

1 Pulse el botón MENU.

El menú principal aparecerá en la pantalla.

2 Pulse los botones ↓/↑ para seleccionar (IMAGEN/AUDIO) y, a continuación, pulse el botón OK.

El menú IMAGEN/AUDIO aparece en pantalla.

3 Pulse los botones ↓/↑ para seleccionar 📄 (AUDIO) y pulse el botón OK.

4 Pulse los botones ↓/↑ para seleccionar ENVOLVENTE y pulse el botón OK.

5 Pulse los botones ↓/↑ para seleccionar el modo deseado y pulse el botón OK.

3 Pulse los botones ↓/↑ para seleccionar (AUDIO) y pulse el botón OK. 4 Pulse los botones ↓/↑ para seleccionar ENVOLVENTE y pulse el botón OK. 5 Pulse los botones ↓/↑ para seleccionar el modo deseado y pulse el botón OK.

ENVOLVENTE SRS WOW NO 1280 1024 .60 Hz x

- SRS WOW: Los tonos graves intensos y los agudos claros crean un sonido envolvente de gran riqueza que permite disfrutar de una experiencia especialmente potente en las películas y los juegos.

• NO: Desactiva el efecto SRS WOW.

Si adopta la tecnología más actual desarrollada por SRS Labs, Inc., SRS WOW mejorará significativamente la calidad de sonido de diversas fuentes de audio.

■ Menú MODE REST (se restablecen los valores predeterminados de todos los modos) →←

Puede restaurar los ajustes a los valores predeterminados.

1 Pulse el botón MENU.

El menú principal aparecerá en la pantalla.

2 Pulse los botones ↓/↑ para seleccionar (IMAGEN/AUDIO) y, a continuación, pulse el botón OK.
El menú IMAGEN/AUDIO aparece en pantalla.

3 Pulse los botones ↓/↑ para seleccionar “→← REST” y pulse el botón OK.

El menú "REST" aparecerá en la pantalla.

4 Pulse los botones ↓/↑ para seleccionar el modo deseado y pulse el botón OK.

• ACEPTAR: Para restablecer los ajustes por defecto de todos los modos del menú IMAGEN/AUDIO.
• CANCELAR: Para cancelar el restablecimiento y volver al menú IMAGEN/AUDIO.

Menú PANTALLA (sólo para señales RGB analógicas)

Puede ajustar los elementos siguientes mediante el menú PANTALLA.

• AUTOMÁTICA
• F A S E
• ANCHO
• CENTRADO H
• CENTRADO V

PANTALLA AUTOMÁTICA FASE ANCHO CENTRADO H CENTRADO V 1280 1024 60Hz x

Nota

No es necesario realizar ningún ajuste cuando se reciben señales RGB digitales del conector de entrada DVI-D para INPUT3.

■ Función de ajuste automático de la calidad de imagen

Cuando el monitor recibe una señal de entrada, ajusta automáticamente la posición y la nitidez de la imagen (fase/paso) con el fin de garantizar la visualización de una imagen nítida en la pantalla (página 20).

Nota

Si la función de ajuste automático de la calidad de imagen está activada, sólo funcionará el interruptor ⏻ (alimentación).

Si la función de ajuste automático de la calidad de imagen de este monitor no ajusta la imagen completamente

Es posible realizar ajustes automáticos adicionales de la calidad de imagen para la señal de entrada actual (consulte

"AUTOMÁTICA" a continuación).

Si todavía debe realizar ajustes adicionales de la calidad de imagen

Es posible ajustar manualmente la nitidez (fase/paso) y la posición (horizontal o vertical) de la imagen.

Dichos ajustes se almacenan en la memoria y se vuelven a activar automáticamente cuando el monitor recibe la misma señal de entrada.

■Ajustes automáticos adicionales de la calidad de imagen para la señal de entrada actual (AUTOMÁTICA)

1 Pulse el botón MENU.

El menú principal aparece en pantalla.

2 Pulse los botones ↓/↑ para seleccionar

A (PANTALLA) y pulse el botón OK.

El menú PANTALLA aparece en pantalla.

3 Pulse los botones ↓/↑ para seleccionar "AUTOMÁTICA" y pulse el botón OK.

Realice los ajustes necesarios de la fase, el paso y la posición horizontal o vertical de la pantalla para la señal de entrada actual y almacénelos.

■Ajuste manual de la nitidez de la imagen (Fase/Ancho)

La nitidez de la imagen puede ajustarse según se indica a continuación. Este ajuste es válido cuando el ordenador está conectado al conector de entrada HD15 (RGB analógico) del monitor.

1 Ajuste la resolución del ordenador en 1280 × 1024.

2 Cargue el CD-ROM.

3 Inicie el CD-ROM, y visualice la imagen de prueba. Para usuarios de Windows

Si funciona la ejecución automática:

Haga clic en Display Adjustment tool (herramienta de ajuste de pantalla) (Utility) (Utilidades).

Haga clic en “Adjust” (Ajustar), confirme la resolución y, a continuación, haga clic en “Next” (Siguiente).

Aparecerá en orden la imagen de prueba de ANCHO y FASE.

Si la ejecución automática no funciona:

1 Abra “Mi PC” y haga clic con el botón derecho en el icono de CD-ROM. Vaya a “Explorar” y abra el icono del CDROM.

2 Abra [Utility] (Utilidades) y seleccione [Windows] (Windows).

3 Inicie [Win_Utility.exe].

Aparecerá la imagen de prueba.

Para usuarios de Macintosh

1 Abra [Utility] (Utilidades) y seleccione [Mac] (Mac).

2 Inicie [Mac_Utility.exe].

Aparecerá la imagen de prueba.

4 Pulse el botón MENU.

El menú principal aparece en pantalla.

5 Pulse los botones ↓/↑ para seleccionar Ⓐ (PANTALLA) y pulse el botón OK.

El menú PANTALLA aparece en pantalla.

6 Pulse los botones ↓/↑ para seleccionar "FASE" y pulse el botón OK.

El menú del ajuste "FASE" aparece en pantalla.

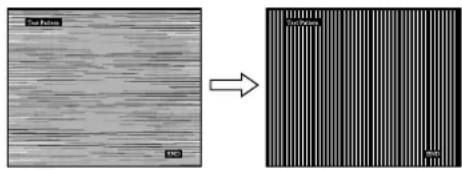

7 Pulse los botones ↓/↑ hasta que las líneas horizontales sean mínimas.

Ajuste las líneas horizontales de modo que se visualicen lo menos posible.

8 Pulse el botón OK.

El menú principal aparece en pantalla.

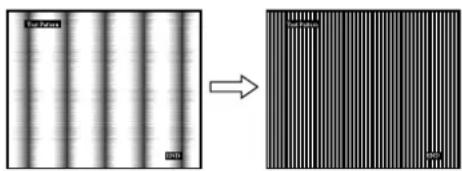

Si aparecen líneas verticales en toda la pantalla, ajuste el paso siguiendo el procedimiento que se indica a continuación.

9 Pulse los botones ↓/↑ para seleccionar "ANCHO" y pulse el botón OK.

El menú del ajuste "ANCHO" aparece en pantalla.

10 Pulse los botones ↓/↑ hasta que las líneas verticales desaparezcan.

Ajuste las líneas verticales de modo que desaparezcan.

11 Haga clic en END en la pantalla para apagar la imagen de prueba.

■Ajuste manual de la posición de la imagen (CENTRADO H /CENTRADO V)

Si la imagen no aparece en el centro de la pantalla, ajuste la posición de la imagen de la siguiente forma.

1 Ajuste la resolución del ordenador en 1280 × 1024.

2 Cargue el CD-ROM.

3 Inicie el CD-ROM, y visualice la imagen de prueba. Para usuarios de Windows

Si funciona la ejecución automática:

Haga clic en Display Adjustment tool (herramienta de ajuste de pantalla) (Utility) (Utilidades).

Haga clic en “Adjust” (Ajustar), confirme la resolución y, a continuación, haga clic en “Next” (Siguiente).

Aparecerá en orden la imagen de prueba de CENTRADO H y CENTRADO V.

Si la ejecución automática no funciona:

1 Abra "Mi PC" y haga clic con el botón derecho en el icono de CD-ROM. Vaya a "Explorar" y abra el icono del CDROM.

2 Abra [Utility] (Utilidades) y seleccione [Windows] (Windows).

3 Inicie [Win_Utility.exe].

Aparecerá la imagen de prueba.

Para usuarios de Macintosh

1 Abra [Utility] (Utilidades) y seleccione [Mac] (Mac).

2 Inicie [Mac_Utility.exe].

Aparecerá la imagen de prueba.

4 Pulse el botón MENU.

El menú principal aparece en pantalla.

5 Pulse los botones ↓/↑ para seleccionar (PANTALLA) y pulse el botón OK. El menú PANTALLA aparece en pantalla.

6 Pulse los botones ↓/↑ para seleccionar "CENTRADO H" o "CENTRADO V" y pulse el botón OK. El menú del ajuste "CENTRADO H" o el menú del ajuste "CENTRADO V" aparecen en pantalla.

7 Pulse los botones ↓/↑ para centrar la imagen de prueba en la pantalla.

8 Haga clic en END en la pantalla para apagar la imagen de prueba.

Menú POSICIÓN MENÚ

Es posible cambiar la posición del menú si se interpone a una imagen de la pantalla.

POSICIÓN MENU 1 2 8 0x 1 0 2 4 .6 0 Hz OK EX I MENU

1 Pulse el botón MENU. El menú principal aparece en pantalla.

2 Pulse los botones ↓/↑ para seleccionar (POSICIÓN MENÚ) y pulse el botón OK. El menú "POSICIÓN MENÚ" aparecerá en la pantalla.

3 Pulse los botones ↓/↑ para seleccionar la posición deseada, pulse el botón OK. Es posible seleccionar una de las 9 posiciones en la que aparecerá el menú.

Menú SENS SEÑAL ENTR ACT/ S

Si selecciona ENTR AUTO ACT en el menú SENS SEÑAL ENTR ACT/DES, el monitor detectará automáticamente la señal de entrada de un terminal de entrada y cambiará la entrada de forma automática antes de que el monitor pase al modo de ahorro de energía.

SENS SEÑAL ENTR ■ ENTR AUTO ACT ENTR AUTO DES 1 2 8 0x 1 0 2 4 .6 0 Hz OK EX I MENU

1 Pulse el botón MENU. El menú principal aparecerá en la pantalla.

2 Pulse los botones ↓/↑ para seleccionar ➕ (SENS SEÑAL ENTR ACT/DES) y pulse el botón OK. El menú SENS SEÑAL ENTR aparecerá en la pantalla.

3 Pulse los botones ↓/↑ para seleccionar el modo deseado y pulse el botón OK.

- ACT: Si el terminal de entrada seleccionado no dispone de señal de entrada, o si selecciona un terminal de entrada mediante el botón INPUT del monitor y el terminal no dispone de señal de entrada, aparecerá un mensaje en pantalla (página 20) y el monitor comprobará automáticamente la señal de entrada de otro terminal de entrada para cambiarla. Al cambiar la entrada, el terminal de entrada seleccionado aparecerá en la parte superior izquierda de la pantalla. Si no existe ninguna señal de entrada, el monitor pasará automáticamente al modo de ahorro de energía. - DES: La entrada no cambia automáticamente, sino que deberá pulsar el botón INPUT para cambiarla.

Menú LANGUAGE

LANGUAGE ■ ENGLISH FRANÇAIS DEUTSCH ESPAÑOL ITALIANO 1 280x 1024 ,60 Hz

1 Pulse el botón MENU. El menú principal aparece en pantalla.

2 Pulse los botones ↓/↑ para seleccionar (LANGUAGE) y pulse el botón OK. El menú LANGUAGE aparecerá en la pantalla.

3 Pulse los botones ↓/↑ para seleccionar un idioma y pulse el botón OK.

• English: Inglés
  • Français: Francés
• Deutsch: Alemán
• Español
• Italiano: Italiano
  • Nederlands: Holandés
  • Svenska: Sueco
  • : Ryocskii
  • : 由本题és
  • :屯岗no

→← Menú REST (restablece los valores por defecto)

ACCEPTAR CANCELAR 1 2 8 0x 1 0 2 4 ,6 0 Hz

1 Pulse el botón MENU. El menú principal aparecerá en la pantalla.

2 Pulse los botones ↓/↑ para seleccionar … (REST) y pulse el botón OK.

El menú REST aparecerá en la pantalla.

3 Pulse los botones ↓/↑ para seleccionar el modo deseado y pulse el botón OK.

- ACEPTAR: Para restaurar todos los datos de ajuste a los valores predeterminados. Tenga en cuenta que el ajuste “A LANGUAGE” no se restaurará mediante este método.

- CANCELAR: Para cancelar la restauración y regresar a la pantalla del menú.

Oπ Menú BLOQ DE AJUSTES

Bloquec los botones de control para evitar realizar o restaurar ajustes accidentalmente.

BLOQ DE AJUSTES S1 ■NO 1280 1024 60Hz x

1 Pulse el botón MENU.

El menú principal aparecerá en la pantalla.

2 Pulse los botones ↓/↑ para seleccionar O-m (BLOQ DE AJUSTES) y pulse el botón OK.

El menú BLOQ DE AJUSTES aparecerá en la pantalla.

3 Pulse los botones ↓/↑ para seleccionar "Si" o "NO".

- Si: Sólo funcionarán el interruptor ⏻ (alimentación) y el botón INPUT. Si intenta realizar cualquier otra operación, 🔒 aparecerá en la pantalla.

- NO: Ajuste “BLOQ DE AJUSTES” en “NO”. Si ha ajustado esta opción en “Si”, BLOQ DE AJUSTES) se seleccionará automáticamente al pulsar el botón MENU.

Características técnicas

Control del volumen

Puede utilizar los altavoces del monitor o unos auriculares para escuchar el sonido del ordenador o de otro equipo de audio conectado a las tomas de entrada de audio del monitor.

El volumen se puede controlar mediante el menú "Volumen" distinto del menú principal.

1 Pulse los botones ↓/↑ cuando no aparezca ningún menú en la pantalla.

VOLUMEN 30

2 Pulse los botones ↓/↑ para controlar el volumen.

El menú desaparece automáticamente transcurridos aproximadamente 5 segundos.

Notas

- No es posible ajustar el volumen cuando el menú principal aparece en pantalla.

- Cuando el monitor se encuentra en modo de ahorro de energía, no se emite ningún sonido por los altavoces ni los auriculares.

Función de ahorro de energía

Este monitor cumple las directrices de ahorro de energía establecidas por VESA, ENERGY STAR (SDM-HX75 solamente) y NUTEK. Si el monitor está conectado a un ordenador o tarjeta gráfica de vídeo que sea DPMS (Display Power Management Standard) para entrada analógica o DMPM (DVI Digital Monitor Power Management) para entradas digitales compatibles, se reducirá automáticamente el consumo energético de dicho monitor, tal y como se muestra a continuación.

SDM-HX75

Modo de alimentación	Consumo de energía Indicador ⏻ (alimentación)
funcionamiento normal	50 W (máx.) verde
activo inactivo* (deep sleep)**	1 W (máx.) ámbar
➊ (alimentación) desactivada	1 W (máx.) des

SDM-HX95

Modo de alimentación	Consumo de energía Indicador (alimentación)
funcionamiento normal	60 W (máx.) verde
activo inactivo* (deep sleep)**	1 W (máx.) ámbar
( alimentación) desactivada	1 W (máx.) des

* Cuando el ordenador entra en modo “activo inactivo”, la señal de entrada se interrumpe y “NO SEÑAL” aparece en la pantalla. Transcurridos 5 segundos, el monitor entra en modo de ahorro de energía.
** "Deep sleep" es un modo de ahorro de energía definido por la Agencia de protección del medioambiente (Environmental Protection Agency).

Establecimiento del MODO (IMAGEN/AUDIO) (modo 📄)

Si aprieta varias veces el botón situado a la derecha del monitor, podrá seleccionar alguno de estos MODOS: JUEGO → PELÍCULA → PC → AUTOMÁTICA.

Cuando seleccione “AUTOMÁTICA”, el monitor ajustará el brillo de la pantalla de forma automática en función del brillo del entorno (función de ajuste automático del brillo). Para obtener más información, consulte “Función de ajuste automático del brillo (sensor de luz)”.

Pulse el botón varias veces.

El ajuste predeterminado de MODO es “PELÍCULA”. Si pulsa el botón una vez, aparecerá “PELÍCULA” (el valor predeterminado), y si lo pulsa una segunda vez, aparecerá “PC”.

Cada vez que pulse el botón modo cambiará de la siguiente forma.

Todos los modos aparecen en la pantalla a medida que se modifica el ajuste MODO. El menú desaparece de forma automática transcurridos aproximadamente 5 segundos.

Función de ajuste automático del brillo (sensor de luz)

Este monitor cuenta con una función que ajusta automáticamente el brillo de la pantalla en función del brillo del entorno. El brillo de la pantalla adquirirá el nivel más adecuado si se establece el modo AUTOMÁTICA mediante el botón de derecha del monitor o bien en el menú IMAGEN/AUDIO. El ajuste predeterminado del brillo de la pantalla es PELÍCULA. Asimismo, al establecer el modo AUTOMÁTICA con el botón la parte derecha de monitor, aparece la barra de ajuste. Para ajustar la barra utilice los botones ↓/↑. El brillo de la pantalla cambiará al nivel definido.

Función de ajuste automático de la calidad de imagen (sólo para señales RGB analógicas)

Cuando el monitor recibe una señal de entrada, ajusta automáticamente la posición y la nitidez de la imagen (fase/ancho) con el fin de garantizar la visualización de una imagen nítida en la pantalla.

Modo predefinido en fábrica

Cuando el monitor recibe una señal de entrada, la hace coincidir automáticamente con uno de los modos predefinidos en fábrica y almacenados en la memoria del monitor para mostrar una imagen de alta calidad en el centro de la pantalla. Si la señal de entrada coincide con el modo predefinido en fábrica, la imagen aparecerá automáticamente en la pantalla con los ajustes predefinidos adecuados.

Si las señales no coinciden con uno de los modos predefinidos en fábrica

Cuando el monitor recibe una señal de entrada que no coincide con ninguno de los modos predefinidos en fábrica, su función de ajuste automático de la calidad de imagen se activa con el fin de garantizar la visualización constante de una imagen nítida en la pantalla (dentro de los siguientes rangos de frecuencia del monitor):

Frecuencia horizontal: 28–80 kHz

Frecuencia vertical: 48–75 Hz

En consecuencia, la primera vez que el monitor recibe señales de entrada que no coinciden con los modos predefinidos en fábrica, es posible que tarde más tiempo de lo normal en mostrar la imagen en la pantalla. Estos datos de ajuste se almacenan automáticamente en la memoria, de modo que la próxima vez que se reciban las señales, el monitor funcionará del mismo modo que cuando recibe señales que coinciden con uno de los modos predefinidos en fábrica.

Si ajusta la fase, el paso y la posición de la imagen manualmente

Para algunas señales de entrada, es posible que la función de ajuste automático de la calidad de imagen de este monitor no ajuste la posición, la fase y el paso de la imagen completamente. En tal caso, estos valores pueden ajustarse manualmente (página 16). Si estos valores se ajustan manualmente, se almacenarán en la memoria como modos de usuario y se recuperarán automáticamente cada vez que el monitor reciba las mismas señales de entrada.

Solución de problemas

Antes de ponerse en contacto con el servicio de asistencia técnica, consulte esta sección.

Mensajes en pantalla

Si se produce algún error en la señal de entrada, la pantalla mostrará uno de los siguientes mensajes. Para solucionar el problema, consulte “Problemas y soluciones” en la página 22.

Si "FUERA DEL ALCANCE" aparece en pantalla

Esto indica que la señal de entrada no cumple las especificaciones del monitor. Compruebe lo siguiente.

Para obtener más información acerca de los mensajes en pantalla, consulte “Problemas y soluciones” en la página 22.

Si "xxx.x kHz / xxx Hz" aparece en pantalla

Esto indica que la frecuencia vertical u horizontal no cumple las especificaciones del monitor.

Las cifras indican las frecuencias horizontal y vertical de la señal de entrada actual.

DINFORMACIÓN FUERA DEL ALCANCE ENTRADA# : XXXXX XXX . XkHz / XXXHz

Si aparece "RESOLUCIÓN > 1280 × 1024"

Indica que las especificaciones del monitor no admiten esta resolución (1280 × 1024 o inferior).

Si "NO SEÑAL" aparece en pantalla

Esto indica que el conector seleccionado no recibe ninguna señal. Si SENS SEÑAL ENTR ACT/DES (página 17) se ajusta en ACT, el monitor buscará y cambiará automáticamente a otra señal de entrada.

INFORMACION NO SEÑAL ENTRADA# : XXXX IR A AHORRO ENERGÍA

El monitor entrará en modo de ahorro de energía transcurridos aproximadamente 5 segundos después de la aparición del mensaje.

Si "CABLE DESCONECTADO" aparece en pantalla

Esto indica que el cable de señal de vídeo se ha desconectado del conector seleccionado.

Si SENS SEÑAL ENTR ACT/DES (página 17) se ajusta en SI, el monitor buscará y cambiará automáticamente a otra señal de entrada.

INFORMACIÓN CABLE DESCONECTADO ENTRADA#:XXXXX

ES

Problemas y soluciones

Si se produce algún problema debido a la conexión de un ordenador u otro equipo, consulte el manual de instrucciones de dicho equipo.

Problema Compruebe lo siguiente
No aparece la imagen
Si el indicador ⏻ (alimentación) no está encendido o si el indicador ⏻ (alimentación) no se enciende cuando se pulsa el interruptor ⏻ (alimentación)	Compruebe que el cable de alimentación está correctamente conectado.Compruebe que el cable de señal de vídeo está conectado correctamente y que los enchufes están perfectamente insertados en sus receptáculos (página 7).Compruebe que los terminales del conector de entrada de vídeo no están doblados ni aplastados.Compruebe que el ajuste de selección de entrada es correcto (página 11).Se ha conectado un cable de señal de vídeo no suministrado. Si conecta un cable de señal de vídeo no suministrado con el equipo, es posible que aparezca el mensaje “CABLE DESCONECTADO” en pantalla. No se trata de ningún fallo en el funcionamiento.
Si “CABLE DESCONECTADO” aparece en pantalla	Compruebe que el cable de señal de vídeo está conectado correctamente y que los enchufes están perfectamente insertados en sus receptáculos (página 7).Compruebe que los terminales del conector de entrada de vídeo no están doblados ni aplastados.Compruebe que el ajuste de selección de entrada es correcto (página 11).■Problema causado por un ordenador u otro equipo conectado y no por el monitorEl ordenador se encuentra en el modo de ahorro de energía. Pulse una tecla del teclado o mueva el ratón.Compruebe que la tarjeta gráfica está instalada correctamente.Compruebe que la alimentación del ordenador está activada.
Si “NO SEÑAL” aparece en la pantalla o el indicador ⏻ (alimentación) está en ámbar	■Problema causado por un ordenador u otro equipo conectado y no por el monitorCompruebe que el rango de frecuencia de vídeo se encuentra dentro del especificado para el monitor. Si ha sustituido un monitor antiguo por este monitor, vuelva a conectar el monitor antiguo y ajuste la tarjeta gráfica del ordenador en los siguientes rangos: Frecuencia horizontal: 28–80 kHz (RGB analógico), 28–64 kHz (RGB digital)Frecuencia vertical: 48–75 Hz (RGB analógico), 60 Hz (RGB digital)Resolución: 1280 × 1024 o inferior
Si “FUERA DEL ALCANCE” aparece en pantalla (página 20)	Si ha sustituido un monitor antiguo por éste, vuelva a conectar el antiguo y realice lo siguiente. Seleccione “SONY” en la lista “Fabricantes” y elija “SDM-HX75 o SDM-HX95” en la lista “Modelos” de la pantalla de selección de dispositivos de Windows. Si “SDM-HX75 o SDM-HX95” no aparece en la lista “Modelos”, inténtelo con “Plug & Play”.
Si utiliza Windows
Si utiliza un sistema Macintosh	Si conecta un ordenador Macintosh, utilice un adaptador (no suministrado) si es necesario. Conecte el adaptador al ordenador antes de conectar el cable de señal de vídeo.
La imagen parpadea, se ondula, oscila o aparece codificada.	Ajuste el ancho y la fase (sólo para señales RGB analógicas) (página 16).Enchufe el monitor en una toma de CA diferente, a ser posible de un circuito distinto.■Problema causado por un ordenador u otro equipo conectado y no por el monitorConsulte el manual de la tarjeta gráfica para obtener información sobre el ajuste adecuado para el monitor.Compruebe que este monitor admite el modo gráfico (VESA, Macintosh 19" Color, etc.) y la frecuencia de la señal de entrada. Aunque la frecuencia se encuentre dentro del rango adecuado, es posible que algunas tarjetas gráficas tengan un impulso de sincronización demasiado estrecho para que el monitor se sincronice correctamente.Este monitor no procesa las señales de entrelazado. Ajústelo para señales progresivas.Ajuste la frecuencia de barrido del ordenador (frecuencia vertical) para obtener la mejor imagen posible (se recomienda 60 Hz).
La imagen es borrosa.	Ajuste el contraste y el brillo (página 13).Ajuste de la nitidez (página 14).Ajuste el ancho y la fase (sólo para señales RGB analógicas) (página 16).■Problema causado por un ordenador u otro equipo conectado y no por el monitorAjuste la resolución del ordenador en 1280 × 1024 .
Aparecen imágenes fantasma.	No utilice extensiones de cable de vídeo ni dispositivos de conmutación de vídeo.Compruebe que todos los enchufes están perfectamente insertados en sus receptáculos.
La imagen no está centrada o su tamaño no es correcto (sólo para señales RGB analógicas).	Ajuste el ancho y la fase (página 16).Ajuste la posición de la imagen (página 16). Tenga en cuenta que algunos modos de vídeo no llenan toda la pantalla.
La imagen es demasiado pequeña.	■Problema causado por un ordenador u otro equipo conectado y no por el monitorAjuste la resolución del ordenador en 1280 × 1024 .
La imagen es oscura.	Ajuste la retroiluminación (página 13).Ajuste el brillo (página 13).Ajuste el valor de gamma en el menú GAMMA (página 13).La pantalla tarda unos minutos en iluminarse tras encender el monitor.S i e l m o d o se define en AUTOMÁTICA, la pantalla se oscurecerá en un entorno con poca iluminación ambiente (páginas 12, 19).
Aparece un patrón ondulado o elíptico (muaré).	Ajuste el ancho y la fase (sólo para señales RGB analógicas) (página 16).
El color no es uniforme.	Ajuste el ancho y la fase (sólo para señales RGB analógicas) (página 16).
El blanco no parece blanco.	Ajuste la temperatura del color (página 14).
Los botones del monitor no funcionan( aparece en pantalla).	Si “BLOQ DE AJUSTES” está ajustado en “Si”, ajústelo en “NO” (página 18).
La resolución que aparece en la pantalla del menú es incorrecta.	Dependiendo del ajuste de la tarjeta gráfica, es posible que la resolución que aparece en la pantalla del menú no coincida con la del ordenador.

Visualización de la información del monitor

Mientras el monitor recibe una señal de vídeo, mantenga pulsado el botón MENU durante más de 5 segundos hasta que aparezca el cuadro de información.

Para que desaparezca, vuelva a pulsar el botón MENU.

Ejemplo

MENU

i INFORMACIÓN

MODEL : SDM-HX95

SER. NO : 1234567

Si algún problema no se soluciona, póngase en contacto con un distribuidor Sony autorizado y facilítele la información siguiente:

• Nombre del modelo: SDM-HX75 o SDM-HX95
• Número de serie
• Descripción detallada del problema
• Fecha de compra
• Nombre y especificaciones del ordenador y la tarjeta gráfica
• Tipo de señales de entrada (RGB analógica/RGB digital)

Especificaciones

Panel LCD Tipo de panel: Matriz activa a-Si TFT

Tamaño de imagen:17 pulg. (43 cm)

(SDM-HX75)

19 pulg. (48 cm)

(SDM-HX95)

Formato de la señal de entrada

Frecuencia de funcionamiento RGB*

Horizontal:

28–80 kHz (RGB analógica)

28–64 kHz (RGB digital)

Vertical:

48–75 Hz (RGB analógica)

60 Hz (RGB digital)

Resolución Horizontal: Máx. 1280 puntos

Vertical: Máx. 1024 líneas

Niveles de señal de entrada

Señal de vídeo RGB analógica:

0,7 Vp-p, 75 Ω, positiva

Señal SYNC:

Nivel TTL, 2,2 kΩ,

positiva o negativa

independiente o sincronización

compuesta)

Señal RGB (DVI) digital:

TMDS (enlace único)

Entrada de audio Minitoma estéreo, 0,5 Vrms

Salida de altavoz 2 salidas de 3 W

Toma de auriculares Minitoma estéreo

Requisitos de alimentación SDM-HX75

Consumo de energía Máx. 50 W (SDM-HX75)

Máx. 60 W (SDM-HX95)

Temperatura de funcionamiento

5-35°C

Dimensiones (ancho/alto/profundo)

Pantalla (vertical):

SDM-HX75

Aprox. 414 × 418,5 × 232 mm

SDM-HX95

Aprox. 466,5 × 468 × 265 mm

Peso SDM-HX75

Aprox. 6,5 kg

SDM-HX95

Aprox. 8,5 kg

Plug & Play DDC2B

Accesorios Consulte la página 7.

* Condición de sincronización horizontal y vertical recomendada

- La anchura de sincronización horizontal debe ser superior al 4,8% del tiempo horizontal total o 0,8 μs, según el que sea mayor.

- La anchura de supresión horizontal debe ser superior a 2,5 μs.

- La anchura de supresión vertical debe ser superior a 450 μs.

El diseño y las especificaciones están sujetos a cambios sin previo aviso.

TFT LCD Color Computer Display

SDM-HX75

SDM-HX95

Owner's Record

Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo.

Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo.

Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo.

Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo.

Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo.

Exemplo de tipos de fichas

Acerca dos altifalantes estéreo incorporados

② Sensor de luz (página 20)

3 Altifalantes estéreo (página 19)

10 Tomada para auscultadores (página 19)

Esta tomada emite sinais de áudio para os auscultadores.

13 Tomada de entrada de áudio para INPUT1 (página 8)

14 Conector de entrada HD15 (RGB analógico) para INPUT1 (página 7)

15 Tomada de entrada de áudio para INPUT2 (página 8)

16 Conector de entrada HD15 (RGB analógico) para INPUT2 (página 7)

17 Tomada de entrada de áudio para INPUT3 (página 8)

18 Conector de entrada DVI-D (RGB digital) para INPUT3 (página 7)

Este conector recebe os sinais de vídeo RGB digitais que cumprem a norma DVI Rev.1.0.

cerca de 5° cerca de 20° cerca de 45° cerca de 45°

Para utilizar o monitor confortavelmente

2 Seleccione o menu.

3 Seleccione o item que pretende regular.

Para utilizadores de Macintosh

Para utilizadores de Macintosh

Características técnicas

Controlar o volume

a-Si TFT, de matriz activa

Tamanho de imagem:

17 polegadas (43 cm)

(SDM-HX75)

19 polegadas (48 cm)

(SDM-HX95)

Formato do sinal de entrada

Ficha de auscultadores Mini-ficha estéreo

Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo.

Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo.

Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo.

Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo.

Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo.

Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo.
