FOIRE AUX QUESTIONS - SDMHX75 SONY

Comment connecter mon moniteur SONY SDMHX75 à mon ordinateur ?

Utilisez un câble HDMI pour connecter le port HDMI de votre ordinateur au port HDMI de votre moniteur SONY SDMHX75. Assurez-vous que le moniteur est alimenté et allumé.

Pourquoi mon moniteur SONY SDMHX75 ne s'allume-t-il pas ?

Vérifiez que le moniteur est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que le câble d'alimentation est bien connecté au moniteur.

Comment ajuster la luminosité de mon moniteur SONY SDMHX75 ?

Utilisez les boutons de contrôle situés sur le moniteur. Accédez au menu des paramètres d'affichage et sélectionnez l'option 'Luminosité' pour effectuer les ajustements souhaités.

Mon moniteur SONY SDMHX75 affiche une image floue. Que faire ?

Vérifiez la résolution de votre ordinateur et assurez-vous qu'elle est compatible avec celle du moniteur. Vous pouvez également essayer de réinitialiser les paramètres d'affichage du moniteur.

Quel est le temps de réponse du moniteur SONY SDMHX75 ?

Le temps de réponse du moniteur SONY SDMHX75 est de 5 ms.

Comment nettoyer l'écran de mon moniteur SONY SDMHX75 ?

Utilisez un chiffon en microfibre légèrement humidifié avec de l'eau ou un nettoyant pour écran. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager l'écran.

Est-ce que le moniteur SONY SDMHX75 est compatible avec les consoles de jeux ?

Oui, le moniteur SONY SDMHX75 est compatible avec la plupart des consoles de jeux via le port HDMI.

Comment réinitialiser les paramètres d'usine de mon moniteur SONY SDMHX75 ?

Accédez au menu des paramètres, recherchez l'option 'Réinitialiser' ou 'Restaurer les paramètres d'usine' et suivez les instructions à l'écran.

MODE D'EMPLOI SDMHX75 SONY

Cette notice s'applique aux Etats-Unis et au Canada uniquement.

Si cet appareil est exporté aux Etats-Unis ou au Canada, utiliser le cordon d'alimentation portant la mention UL LISTED/CSA

LABELLED et remplissant les conditions suivantes: SPECIFICATIONS

Type de fiche Fiche Nema 5-15 broches

Cordon Type SVT ou SJT, minimum 3 × 18 AWG

Longueur Maximum 15 pieds

Tension Minimum 7 A, 125 V

Cette notice s'applique aux Etats-Unis et au Canada uniquement.

Si cet appareil est exporté aux Etats-Unis ou au Canada, utiliser le cordon d'alimentation portant la mention UL LISTED/CSA

LABELLED et remplissant les conditions suivantes: SPECIFICATIONS

Type de fiche Fiche Nema 5-15 broches

Cordon Type SVT ou SJT, minimum 3 × 18 AWG

Longueur Maximum 15 pieds

Tension Minimum 7 A, 125 V

Cette notice s'applique aux Etats-Unis et au Canada uniquement.

Si cet appareil est exporté aux Etats-Unis ou au Canada, utiliser le cordon d'alimentation portant la mention UL LISTED/CSA

LABELLED et remplissant les conditions suivantes: SPECIFICATIONS

Type de fiche Fiche Nema 5-15 broches

Cordon Type SVT ou SJT, minimum 3 × 18 AWG

Longueur Maximum 15 pieds

Tension Minimum 7 A, 125 V

Identification des composants et des commandes....5

Installation....7

Installation 1: Raccordez les câbles de signal vidéo....7

Installation 2: Branchez le câble audio ....8

Installation 3: Branchez le cordon d'alimentation ..... 8

Installation 4: Regroupez les cordons et les câbles .....9

Installation 5: Mettez le moniteur et l'ordinateur sous tension .... 9

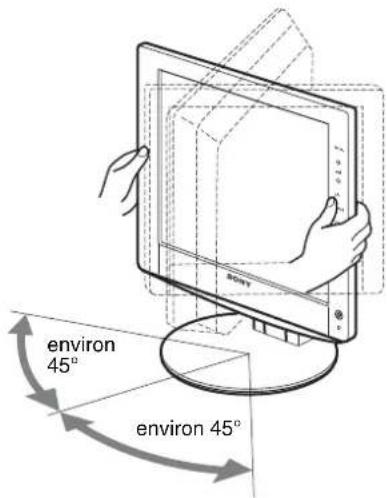

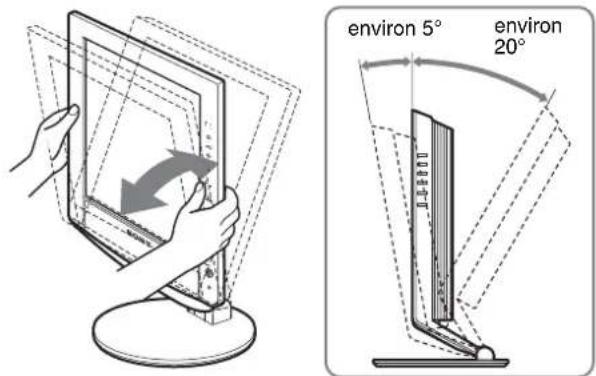

Installation 6: Réglez l'orientation et l'inclinaison ..... 10

Sélection du signal d'entrée (Touche INPUT) ..... 11

Personnalisation de votre moniteur....11

Pilotage par menu....11

Menu IMAGE/AUDIO 12

Menu MODE 12

Menu IMAGE 13

Réglage de RETROÉCLAIRAGE | : 13

Réglage de CONTRASTE ①....13

Réglage de LUMINOSITÉ 13

Réglage du GAMMA γ....13

Ajustement de COULEUR 13

Réglage de NETTETE 14

Menu AUDIO 14

Réglage de AIGUS, GRAVES ou BALANCE ..... 14

Réglage de SURROUND 15

Menu MODE RESTAURE (réinitialisation de tous les

modes aux valeurs par défaut) →←....15

Menu ECRAN (signal RVB analogique uniquement) ..... 15

Menu POSITION MENU....17

→← Menu RESTAURE (réinitialisation aux valeurs par défaut)....18

Menu VERROU RÉGLAGES 18

Spécifications techniques....19

Contrôle du volume....19

Fonction d'économie d'énergie.... 19

Fonction de réglage automatique de la luminosité

(capteur de lumière) 20

Fonction de réglage automatique de la qualité de l'image

(signal RVB analogique uniquement)....20

Dépannage .....21

Messages affichés .... 21

Symptômes de défaillance et remèdes....22

Spécifications....24

Précautions

Avertissement sur les connexions d'alimentation

- Utilisez le cordon d'alimentation fourni. Si vous utilisez un câble d'alimentation différent, assurez-vous qu'il est compatible avec la tension secteur locale.

Pour les clients aux Etats-Unis

Si vous n'utilisez pas le câble approprié, ce moniteur ne sera pas conforme aux normes FCC obligatoires.

Pour les clients au Royaume-Uni

Si vous utilisez le moniteur au Royaume-Uni, veuillez utiliser le cordon d'alimentation adapté au Royaume-Uni.

Exemples de types de fiches

pour 100 à 120 V CA pour 200 à 240 V CA pour 240 V CA uniquement

L'appareil doit être installé à proximité d'une prise de courant aisément accessible.

Installation

N'installez pas et ne laissez pas le moniteur :

• A des endroits exposés à des températures extrêmes, par exemple à proximité d'un radiateur, d'un conduit de chauffage ou exposé directement au soleil. L'exposition du moniteur à des températures extrêmes, comme dans l'habitacle d'une voiture garée en plein soleil ou à proximité d'un conduit de chauffage, risque d'entraîner des déformations du châssis ou des dysfonctionnements.
• A des endroits soumis à des vibrations mécaniques ou à des chocs.
• A proximité d'appareils générant de puissants champs magnétiques, comme un téléviseur ou d'autres appareils électroménagers.
• A des endroit soumis à des quantités inhabituelles de poussière, de saletés ou de sable, par exemple à côté d'une fenêtre ouverte ou d'une porte donnant sur l'extérieur. En cas d'installation temporaire à l'extérieur, veillez à prendre les précautions requises contre la poussière et les saletés en suspension dans l'air. Faute de quoi des dommages irréparables risquent de se produire.

Manipulation de l'écran LCD

• Ne laissez pas l'écran LCD face au soleil, car vous risquez sinon de l'endommager. Faites donc attention si vous installez le moniteur à côté d'une fenêtre.
• N'appuyez pas sur la surface de l'écran LCD et veillez à ne pas l'érafler. Ne posez pas d'objets lourds sur l'écran LCD. Vous risquez sinon d'altérer l'uniformité de l'écran ou de provoquer un dysfonctionnement de l'écran LCD.
• Lorsque le moniteur est utilisé dans un environnement froid, il est possible qu'une image rémanente apparaissé sur l'écran. Il ne s'agit pas d'un dysfonctionnement. L'écran recouvre sa condition normale dès que la température est revenué à un niveau normal.
• Si une image fixe reste affichée pendant une longue durée, il se peut qu'une image rémanente apparaisse pendant un certain temps. Cette image rémanente finira par disparaître.

- Le panneau LCD s'échauffe en cours d'utilisation. Il ne s'agit pas d'un dysfonctionnement.

A propos des haut-parleurs stéréo intégrés

Assurez-vous de tenir vos équipements d'enregistrement magnétique, vos cassettes et vos disquettes à l'écart des ouvertures des haut-parleurs qui génèrent des champs magnétiques. Ces champs magnétiques sont susceptibles d'effacer ou d'endommager les données stockées sur vos cassettes ou disquettes.

Remarque sur l'écran à cristaux liquides (LCD - Liquid Crystal Display)

Veuillez noter que l'écran LCD est issu d'une technologie de haute précision. Toutefois, il est possible que des points noirs ou des points brillants de lumière (rouges, bleus ou verts) apparaissent constamment sur l'écran LCD, ainsi que des bandes de couleurs irrégulières ou une certaine luminosité. Il ne s'agit pas d'un dysfonctionnement.

(Pixels actifs : supérieurs à 99,99%)

Entretien

• Débranchez le cordon d'alimentation de la prise secteur avant de procéder au nettoyage de votre moniteur.
• Nettoyez l'écran LCD avec un chiffon doux. Si vous utilisez un liquide de nettoyage pour le verre, n'utilisez pas de nettoyant contenant une solution antistatique ou tout autre additif similaire, car vous risquez sinon de griffer le revêtement de l'écran LCD.
• Nettoyez le châssis, le panneau et les commandes à l'aide d'un chiffon doux légèrement imprégné d'une solution détergente neutre. N'utilisez aucun type de tampon abrasif, de poudre à récurer ou de solvant tel que de l'alcool ou de la benzine.
• Ne frottez pas, ne touchez pas et ne tapotez pas la surface de l'écran avec des objets pointus ou abrasifs comme un stylo à bille ou un tournevis. Ce type de contact risque de rayer le tube image.
• Sachez qu'une détérioration des matériaux ou du revêtement de l'écran LCD risque de se produire si le moniteur est exposé à des solvants volatiles comme des insecticides ou en cas de contact prolongé avec des objets en caoutchouc ou en vinyle.

Transport

• Débranchez tous les câbles du moniteur et saisissez fermement les deux côtés de l'écran LCD en prenant soin de ne pas rayer ce dernier pendant le transport. Si vous laissez tomber le moniteur, vous risquez de vous blesser ou de l'endommager.
• Pour transporter ce moniteur en vue de réparations ou de son expédition, utilisez le carton et les matériaux de conditionnement originaux.

Elimination du moniteur

• N'éliminez pas ce moniteur avec les ordures ménagères.
• Le tube fluorescent utilisé dans ce moniteur contient du mercure. L'élimination de ce moniteur doit être effectuée conformément aux réglementations des autorités locales compétentes en matière de propreté publique.

Identification des composants et des commandes

Pour plus de détails, reportez-vous aux pages indiquées entre parenthèses.

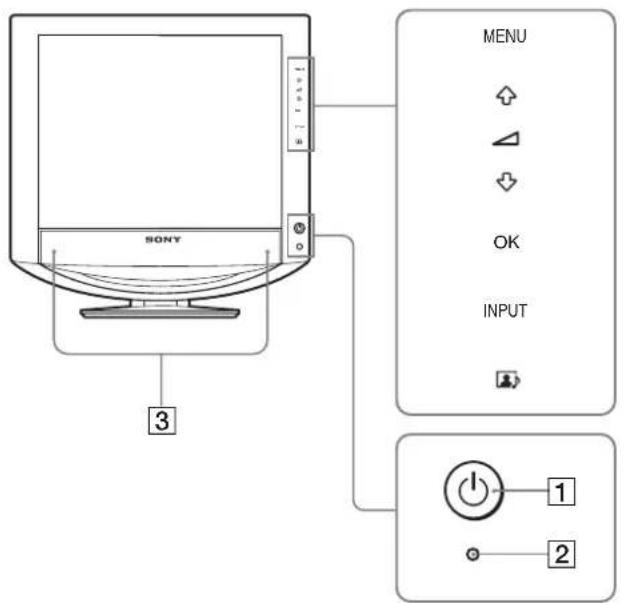

Avant de l'écran LCD

SONY MENU OK INPUT 3 1 2

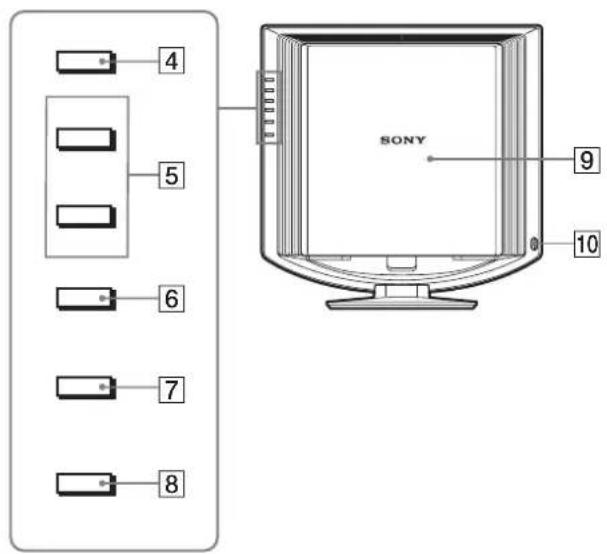

Vue latérale de l'écran LCD

4 5 6 7 8 SONY 9 10

1 Commutateur ⏻ (alimentation) et indicateur ⏻ (alimentation) (pages 9, 19)
Pour mettre l'écran sous et hors tension, appuyez sur le commutateur ⏻ (alimentation).
L'indicateur d'alimentation s'allume en vert lorsque l'écran est sous tension et en orange lorsque l'écran est en mode d'économie d'énergie.

2 Capteur de lumière (page 20)

Ce capteur mesure la luminosité ambiante. Veillez à ne pas recouvrir le capteur avec du papier ou autre chose.

3 Haut-parleurs stéréo (page 19)

Ces haut-parleurs diffusent les signaux audio sous forme de sons.

4 Touche MENU (page 11)

Cette touche permet d'activer et de désactiver l'écran de menu.

5 Touches ↓/↑ et ∠ (volume) (pages 11, 19)

Ces touches permettent de sélectionner les options de menu et d'effectuer des réglages. Elles permettent également d'afficher le menu « Volume » pour contrôler le volume.

6 Touche OK (page 11)

Cette touche active les réglages et les options de menu sélectionnés à l'aide des touches ↓/↑ (5).

7 Touche INPUT (page 11)

Cette touche permet de commuter le signal d'entrée vidéo entre INPUT1, INPUT2 et INPUT3 lorsque deux ordinateurs sont raccordés au moniteur.

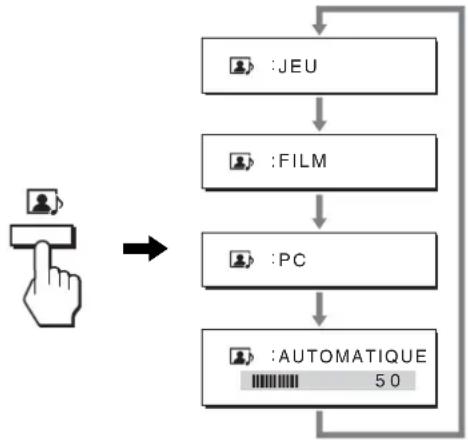

8 Touche (page 20)

Cette touche permet de modifier MODE (IMAGE/AUDIO).

9 Panneau arrière (page 7)

Faites glisser ce panneau vers le haut lorsque vous souhaitez raccorder des câbles ou des cordons.

10 Prise pour casque d'écoute (page 19)

Cette prise transmet les signaux audio vers un casque d'écoute.

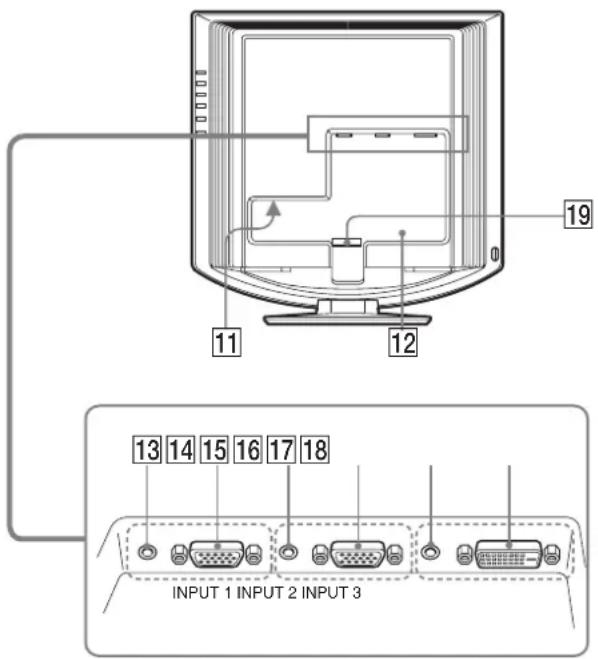

Arrière de l'écran LCD

11 12 13 14 15 16 17 18 INPUT 1 INPUT 2 INPUT 3

11 Connecteur AC IN (page 8)

Ce connecteur raccorde le cordon d'alimentation (fourni).

12 Orifice de verrouillage de sécurité

L'orifice de verrouillage de sécurité doit être utilisé avec le système Kensington Micro Saver Security System. Micro Saver Security System est une marque commerciale de Kensington.

13 Prise d'entrée audio pour INPUT1 (page 8)

Cette prise capte des signaux audio lorsqu'elle est raccordée à la prise de sortie audio d'un ordinateur ou d'un autre appareil audio raccordé à INPUT1.

14 Connecteur d'entrée HD15 (RVB analogique) pour INPUT1 (page 7)

Ce connecteur transmet des signaux vidéo RVB analogiques (0,700 Vc-c, positifs) et des signaux de synchronisation.

15 Prise d'entrée audio pour INPUT2 (page 8)

Cette prise capte des signaux audio lorsqu'elle est raccordée à la prise de sortie audio d'un ordinateur ou d'un autre appareil audio raccordé à INPUT2.

16 Connecteur d'entrée HD15 (RVB analogique) pour INPUT2 (page 7)

Ce connecteur transmet des signaux vidéo RVB analogiques (0,700 Vc-c, positifs) et des signaux de synchronisation.

17 Prise d'entrée audio pour INPUT3 (page 8)

Cette prise capte des signaux audio lorsqu'elle est raccordée à la prise de sortie audio d'un ordinateur ou d'un autre appareil audio raccordé à INPUT3.

18 Connecteur d'entrée DVI-D (RVB numérique) pour INPUT3 (page 7)

Ce connecteur transmet des signaux vidéo RVB numériques conformes à la DVI Rév. 1.0.

19 Support de câbles (page 9)

Cette pièce permet de maintenir les câbles et les cordons contre le moniteur.

Installation

Avant d'utiliser votre moniteur, vérifiez que les accessoires

suivants se trouvent bien dans le carton d'emballage :

- Ecran LCD

• Cordon d'alimentation
• Câble de signal vidéo HD15-HD15 (RVB analogique)
• Câble de signal vidéo DVI-D (RVB numérique)
• Câble audio (minifiche stéréo)
- CD-ROM (logiciel utilitaire pour Windows et Macintosh, mode d'emploi, etc.)
- Carte de garantie
• Guide de configuration rapide

Installation 1 :Raccordez les câbles de signal vidéo

• Eteignez le moniteur et l'ordinateur avant d'effectuer le raccordement.
• Lorsque vous raccordez l'ordinateur au connecteur d'entrée HD15 (RVB analogique) du moniteur, reportez-vous à « Raccordez un ordinateur équipé d'un connecteur de sortie HD15 (RVB analogique). »

Remarque

Ne touchez pas les broches du connecteur du câble de signal vidéo, car vous risquez sinon de les plier.

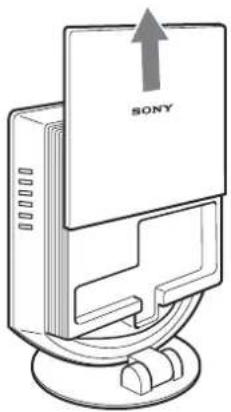

Faites coulisser le panneau arrière vers le haut.

SONY

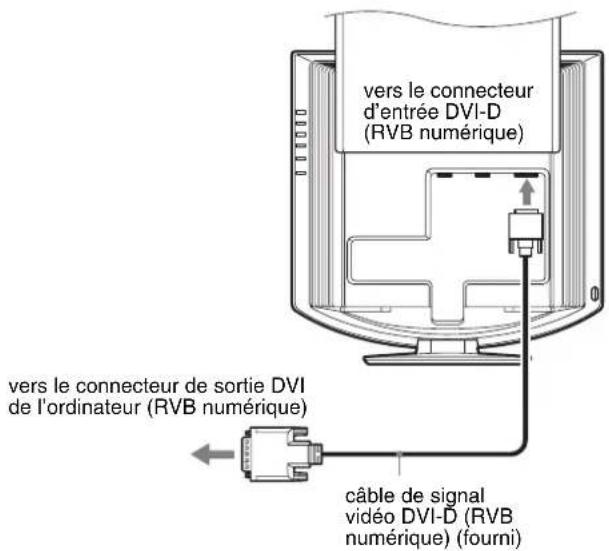

Raccordez un ordinateur équipé d'un connecteur de sortie DVI (RVB numérique)

A l'aide du câble de signal vidéo DVI-D fourni (RVB numérique), raccordez l'ordinateur au connecteur d'entrée DVI-D du moniteur (RVB numérique) pour INPUT3.

vers le connecteur d'entrée DVI-D (RVB numérique) vers le connecteur de sortie DVI de l'ordinateur (RVB numérique) câble de signal vidéo DVI-D (RVB numérique) (fourni)

Raccordez un ordinateur équipé d'un connecteur de sortie HD15 (RVB analogique)

Raccordez l'ordinateur au connecteur d'entrée HD15 (RVB analogique) pour INPUT1 ou INPUT2 du moniteur à l'aide du câble de signal vidéo HD15-HD15 (RVB analogique) fourni.

Raccordez l'ordinateur comme illustré ci-après.

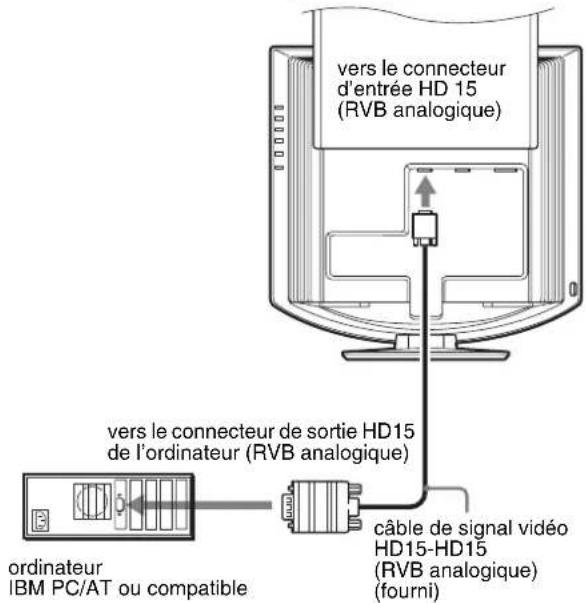

■ Raccordement à un ordinateur IBM PC/AT ou compatible

vers le connecteur d'entrée HD 15 (RVB analogique) vers le connecteur de sortie HD15 de l'ordinateur (RVB analogique) ordinateur IBM PC/AT ou compatible câble de signal vidéo HD15-HD15 (RVB analogique) (fourni)

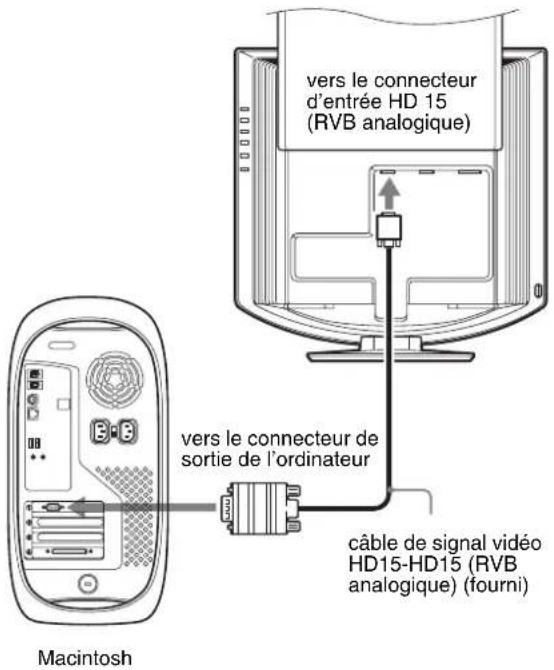

■ Raccordement à un Macintosh

vers le connecteur d'entrée HD 15 (RVB analogique) vers le connecteur de sortie de l'ordinateur câble de signal vidéo HD15-HD15 (RVB analogique) (fourni) Macintosh

En cas de raccordement d'un ordinateur Macintosh, utilisez si nécessaire un adaptateur (non fourni). Raccordez l'adaptateur à l'ordinateur avant de raccorder le câble du signal vidéo.

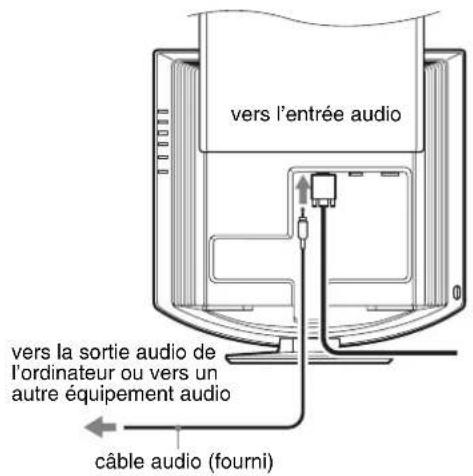

Installation 2 : Branchez le câble audio

Raccordez le câble audio fourni à la prise d'entrée audio correspondante du moniteur.

Avec les haut-parleurs ou les écouteurs du moniteur, vous pouvez écouter le son à partir de l'ordinateur ou d'un autre appareil audio raccordé aux prises d'entrée audio du moniteur.

Pour plus d'informations, voir « Contrôle du volume » à la page 19.

vers l'entrée audio vers la sortie audio de l'ordinateur ou vers un autre équipement audio câble audio (fourni)

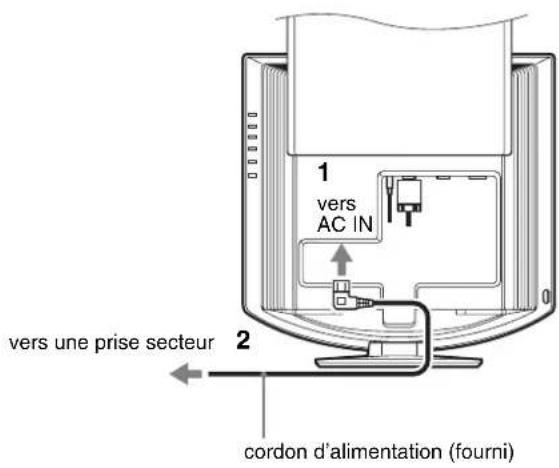

Installation 3 : Branchez le cordon d'alimentation

1 Raccordez solidement le cordon d'alimentation fourni au connecteur AC IN du moniteur.
2 Raccordez solidement l'autre extrémité du cordon à une prise secteur.

1 vers AC IN 2 vers une prise secteur cordon d'alimentation (fourni)

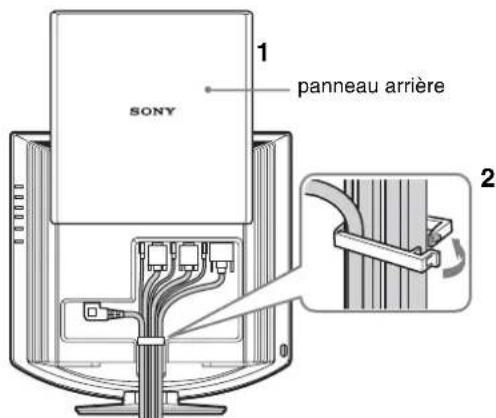

Installation 4 : Regroupez les cordons et les câbles

1 Faites coulisser le panneau arrière vers le haut.
2 Sécurisez le câble de signal vidéo, les câbles audio et le cordon d'alimentation à l'aide du support de câbles du boîtier.
3 Faites coulisser le panneau arrière vers le bas.

1 ponneau arrière SONY 2

SONY 3

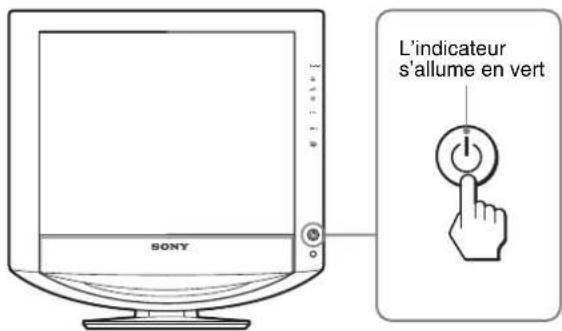

Installation 5 : Mettez le moniteur et l'ordinateur sous tension

1 Appuyez sur le commutateur ⏻ (alimentation) à l'avant du moniteur.

L'indicateur d'alimentation ⏻ s'allume en vert.

L'indicateur s'allume en vert SONY

2 Mettez l'ordinateur sous tension.
3 Appuyez sur la touche INPUT et sélectionnez le signal d'entrée souhaité.

L'image en entrée sélectionnée s'affiche à l'écran. Pour plus d'informations, voir « Sélection du signal d'entrée (Touche INPUT) » à la page 11.

L'installation de votre moniteur est à présent terminée. Si nécessaire, utilisez les commandes du moniteur pour régler l'image (page 11).

Si aucune image n'apparaît sur l'écran

• Vérifiez que le cordon d'alimentation et le câble du signal vidéo sont correctement raccordés.
• Si l'indication « PAS ENTREE VIDEO » apparaît sur l'écran :
• L'ordinateur est en mode d'économie d'énergie. Essayez d'appuyer sur n'importe quelle touche du clavier ou déplacez la souris.
• Vérifiez que le réglage du signal d'entrée est correct en appuyant sur la touche INPUT (page 11).
• Si l'indication « CABLE PAS CONNECTÉ » apparaît sur l'écran :
• Vérifiez que le câble de signal vidéo est raccordé correctement.
• Vérifiez que le réglage du signal d'entrée est correct en appuyant sur la touche INPUT (page 11).
• Si l'indication « HORS PLAGE » apparaît sur l'écran, reconnectez l'ancien moniteur. Réglez ensuite la carte graphique de l'ordinateur dans les plages suivantes.

	RVB analogique RVB numérique
Fréquence horizontale	28–80 kHz	28–64 kHz
Fréquence verticale	48–75 Hz 60 Hz
Résolution	1280 × 1024 ou moins	1280 × 1024 ou moins

Pour des informations détaillées sur les messages à l'écran, voir « Symptômes de défaillance et remèdes » à la page 22.

Vous n'avez besoin d'aucun pilote spécifique

Ce moniteur est compatible avec la norme Plug & Play «DDC» et détecte automatiquement toutes les informations relatives au moniteur. Il n'est pas nécessaire d'installer de pilote sur l'ordinateur.

La première fois que vous mettez sous tension votre ordinateur après avoir raccordé le moniteur, l'assistant de réglage peut s'afficher sur l'écran. Dans ce cas, suivez les instructions indiquées sur l'écran. Le moniteur Plug & Play est automatiquement sélectionné afin que vous puissiez l'utiliser.

La fréquence verticale devient 60 Hz.

Etant donné que les scintillements sur le moniteur sont discrets, vous pouvez l'utiliser tel quel. Vous n'avez pas besoin de régler la fréquence verticale sur une valeur particulièrement élevée.

Installation 6 :Réglez l'orientation et l'inclinaison

Ce moniteur peut être ajusté selon les angles indiqués ci-dessous.

Tenez le panneau LCD par les côtés, puis ajustez l'angle de vue de l'écran.

environ 5° environ 20°

environ 45° environ 45°

Pour une utilisation confortable du moniteur

Ajustez l'angle de visualisation de votre moniteur en fonction de la hauteur de votre bureau et de votre chaise pour que la lumière de l'écran ne se réfléchisse pas dans vos yeux.

Remarque

Procédez lentement et avec précaution lors du réglage de l'inclinaison et de la hauteur de l'écran, en veillant à ne pas cogner le moniteur contre le bureau.

Sélection du signal d'entrée (Touche INPUT)

Appuyez sur la touche INPUT.

Le signal d'entrée change à chaque pression sur cette touche.

Message à l’écran (s’affiche pendant environ 5 secondes dans le coin supérieur gauche).	Configuration du signal en entrée
INPUT1 : HD15	Connecteur d’entrée HD15 (RVB analogique) pour INPUT1
INPUT2 : HD15	Connecteur d’entrée HD15 (RVB analogique) pour INPUT2
INPUT3 : DVI-D	Connecteur d’entrée DVI-D (RVB numérique) pour INPUT3

Personnalisation de votre moniteur

Avant de procéder aux réglages

Raccordez le moniteur et l'ordinateur, puis mettez-les sous tension.

Pour obtenir des résultats optimaux, attendez au moins 30 minutes avant d'effectuer les réglages.

Vous pouvez effectuer de nombreux réglages à l'aide des menus d'affichage.

Pilotage par menu

1 Affichez le menu principal.

Appuyez sur la touche MENU pour afficher le menu principal sur votre écran.

MENU IMAGE/AUDIO FILM 1280 1024 60 Hzx OK EX I MENU

FR

2 Sélectionnez le menu.

Appuyez sur les touches ↓/↑ pour afficher le menu de votre choix. Appuyez sur la touche OK pour passer à la première option de menu.

3 Sélectionnez l'option que vous souhaitez régler.

Appuyez sur les touches ↓/↑ pour sélectionner l'option que vous souhaiter ajuster, puis appuyez sur la touche OK.

Si est l'une des options de menu.

Lorsque vous sélectionnez et que vous appuyez sur la touche OK, l'affichage revient au menu précédent.

4 Réglez l'option.

Appuyez sur les touches ↓/↑ pour procéder au réglage, appuyez ensuite sur la touche OK.

Lorsque vous appuyez sur la touche OK, le réglage est mémorisé et l'appareil revient au menu précédent.

Appuyez une fois sur la touche MENU pour revenir en mode de visualisation normale. Si vous n'actionnez aucune touche, le menu se referme automatiquement au bout d'environ 45 secondes.

■ Réinitialisation des réglages aux réglages par défaut

Vous pouvez réinitialiser les réglages à l'aide du menu RESTAURE. Pour de plus amples informations sur la réinitialisation des réglages, reportez-vous à la section … (RESTAURE) à la page18.

Menu IMAGE/AUDIO

Vous pouvez régler les éléments suivants à l'aide du menu IMAGE/AUDIO.

• MODE (JEU/FILM/PC/ AUTOMATIQUE)
- IMAGE - AUDIO - MODE RESTAURE

IMAGE/AUDIO FILM 1280x 1024/60Hz

■ Menu MODE

Vous pouvez sélectionner la luminosité appropriée en fonction de vos besoins.

Les réglages IMAGE/AUDIO peuvent être définis pour chaque mode.

De plus, vous pouvez modifier le mode à chaque entrée (ENTRÉE1/ENTRÉE2/ENTRÉE3).

1 Appuyez sur la touche MENU.

Le menu principal apparaît à l'écran.

2 Appuyez sur les touches ↓/↑ pour sélectionner (IMAGE/AUDIO), puis appuyez sur la touche OK.

Le menu IMAGE/AUDIO apparaît à l'écran.

3 Appuyez sur les touches ↓ /↑ pour sélectionner « FILM », puis appuyez sur la touche OK.

Le menu MODE apparaît à l'écran.

MODE JEU ■FILM PC AUTOMATIQUE 1 2 8 0x 1 0 2 4 /6 0 Hz

4 Appuyez sur les touches ↓ /↑ pour sélectionner le mode souhaité, puis appuyez sur la touche OK.

Le réglage par défaut est FILM.

• JEU : image claire.
• FILM : image claire avec un fort contraste.
• PC : image douce.
• AUTOMATIQUE :

ajuste automatiquement la luminosité de l'écran en fonction de la luminosité ambiante (fonction de réglage automatique de la luminosité). Pour obtenir de plus amples informations, reportez-vous à « Fonction de réglage automatique de la luminosité (capteur de lumière) » à la page 20.

Remarque

En mode AUTO, vous ne pouvez pas régler le rétroéclairage.

■ Menu IMAGE

Vous pouvez régler les éléments suivants à l'aide du menu IMAGE.

• RETROÉCLAIRAGE

• CONTRASTE

• LUMINOSITÉ

• Menu G AγM M A

- Menu COULEUR

• NETTETE

IMAGE FILM 100 70 50 1280x 1024/60Hz

Réglage de RETROÉCLAIRAGE |

Si l'écran est trop lumineux, ajustez le rétroéclairage pour rendre l'écran plus agréable à regarder.

1 Appuyez sur la touche MENU.

Le menu principal apparaît à l'écran.

2 Appuyez sur les touches ↓/↑ pour sélectionner (IMAGE/AUDIO), puis appuyez sur la touche OK.

Le menu IMAGE/AUDIO apparaît à l'écran.

3 Appuyez sur les touches ↓/↑ pour sélectionner (IMAGE), puis appuyez sur la touche OK.

Le menu IMAGE apparaît à l'écran.

4 Appuyez sur les touches ↓/↑ pour sélectionner « RETROÉCLAIRAGE », puis appuyez sur la touche OK.

Le menu « RETROÉCLAIRAGE » apparaît à l'écran.

5 Appuyez sur les touches ↓/↑ pour ajuster le niveau de luminosité, puis appuyez sur la touche OK.

Réglage de CONTRASTE

Ajustez le contraste de l'image.

1 Appuyez sur la touche MENU.

Le menu principal apparaît à l'écran.

2 Appuyez sur les touches ↓/↑ pour sélectionner (IMAGE/AUDIO), puis appuyez sur la touche OK.

Le menu IMAGE/AUDIO apparaît à l'écran.

3 Appuyez sur les touches ↓/↑ pour sélectionner (IMAGE), puis appuyez sur la touche OK.

Le menu IMAGE apparaît à l'écran.

4 Appuyez sur les touches ↓/↑ pour sélectionner « Ⓐ CONTRASTE », puis appuyez sur la touche OK.

Le menu « CONTRASTE » apparaît à l'écran.

5 Appuyez sur les touches ↓/↑ pour régler le contraste, puis appuyez sur la touche OK.

Réglage de LUMINOSITÉ

Ajustez la luminosité de l'image (niveau du noir).

1 Appuyez sur la touche MENU.

Le menu principal apparaît à l'écran.

2 Appuyez sur les touches ↓/↑ pour sélectionner (IMAGE/AUDIO), puis appuyez sur la touche OK.

Le menu IMAGE/AUDIO apparaît à l'écran.

3 Appuyez sur les touches ↓/↑ pour sélectionner (IMAGE), puis appuyez sur la touche OK.

Le menu IMAGE apparaît à l'écran.

4 Appuyez sur les touches ↓/↑ pour sélectionner « LUMINOSITÉ », puis appuyez sur la touche OK.

Le menu « LUMINOSITÉ » apparaît à l'écran.

5 Appuyez sur les touches ↓/↑ pour régler la luminosité, puis appuyez sur la touche OK.

Réglage du GAMMA γ

Vous pouvez associer les nuances foncées des couleurs de l'image affichée à l'écran à celles des couleurs originales de l'image.

1 Appuyez sur la touche MENU.

Le menu principal apparaît à l'écran.

2 Appuyez sur les touches ↓/↑ pour sélectionner (IMAGE/AUDIO), puis appuyez sur la touche OK.

Le menu IMAGE/AUDIO apparaît à l'écran.

3 Appuyez sur les touches ↓/↑ pour sélectionner (IMAGE), puis appuyez sur la touche OK.

Le menu IMAGE apparaît à l'écran.

4 Appuyez sur les touches ↓/↑ pour sélectionner « γ (GAMMA) », puis appuyez sur la touche OK.

Le menu GAMMA apparaît à l'écran.

5 Appuyez sur les touches ↓/↑ pour sélectionner le mode souhaité, puis appuyez sur la touche OK.

Ajustement de COULEUR

Vous pouvez sélectionner le niveau de couleur des zones de couleur blanche de l'image à l'aide des réglages de température des couleurs par défaut.

Vous pouvez également régler avec précision la température des couleurs, si nécessaire.

COULEUR ■9300K 6500K UTILISATEUR LREGLER 1280x 1024 /60 Hz

1 Appuyez sur la touche MENU. Le menu principal apparaît à l'écran.

2 Appuyez sur les touches ↓/↑ pour sélectionner IMAGE/AUDIO), puis appuyez sur la touche OK. Le menu IMAGE/AUDIO apparaît à l'écran.

3 Appuyez sur les touches ↓/↑ pour sélectionner (IMAGE), puis appuyez sur la touche OK. Le menu IMAGE apparaît à l'écran.

4 Appuyez sur les touches ↓/↑ pour sélectionner « (COULEUR) », puis appuyez sur la touche OK. Le menu COULEUR apparaît à l'écran.

5 Appuyez sur les touches ↓/↑ pour sélectionner la température de couleur souhaitée, puis appuyez sur la touche OK. La balance des blancs passe d'une teinte bleuâtre à une teinte rougeâtre lorsque la température des couleurs est réduite de 9300K à 6500K.

Réglage précis de la température des couleurs

La température des couleurs peut être réglée pour chaque mode (JEU/FILM/PC/AUTOMATIQUE).

1 Appuyez sur la touche MENU. Le menu principal apparaît à l'écran.

2 Appuyez sur les touches ↓/↑ pour sélectionner IMAGE/AUDIO), puis appuyez sur la touche OK. Le menu IMAGE/AUDIO apparaît à l'écran.

3 Appuyez sur les touches ↓/↑ pour sélectionner (IMAGE), puis appuyez sur la touche OK. Le menu IMAGE apparaît à l'écran.

4 Appuyez sur les touches ↓/↑ pour sélectionner « 📁 (COULEUR) », puis appuyez sur la touche OK. Le menu COULEUR apparaît à l'écran.

5 Appuyez sur les touches ↓/↑ pour sélectionner « RÉGLER », puis appuyez sur la touche OK. Le menu de réglage précis de la température des couleurs apparaît à l'écran.

REGLER UTILISA R 128 G 128 B 128 1280 1024 60 Hz x

6 Appuyez sur les touches ↓/↑ pour sélectionner R (rouge) ou B (bleu), puis appuyez sur la touche OK. Appuyez ensuite sur les touches ↓/↑ pour ajuster la température des couleurs, puis appuyez sur la touche OK. Etant donné que ce réglage modifie la température des couleurs en augmentant ou en diminuant les composantes R et B par rapport à G (vert), la composante G reste fixe.

7 Appuyez sur les touches ↓/↑ pour sélectionner ↗, puis appuyez sur la touche OK.
Le nouveau réglage des couleurs est enregistré dans la mémoire et automatiquement rappelé lorsque «Utilisateur» est sélectionné.
Le menu COULEUR apparaît à l'écran.

Réglage de NETTETE

Utilisez ce réglage pour augmenter la netteté des bords des images, etc.

1 Appuyez sur la touche MENU. Le menu principal apparaît à l'écran.

2 Appuyez sur les touches ↓/↑ pour sélectionner (IMAGE/AUDIO), puis appuyez sur la touche OK. Le menu IMAGE/AUDIO apparaît à l'écran.

3 Appuyez sur les touches ↓/↑ pour sélectionner (IMAGE), puis appuyez sur la touche OK. Le menu IMAGE apparaît à l'écran.

4 Appuyez sur les touches ↓/↑ pour sélectionner « NETTETE », puis appuyez sur la touche OK. Le menu « NETTETE » apparaît à l'écran.

5 Appuyez sur les touches ↓/↑ pour régler la netteté, puis appuyez sur la touche OK.

■ Menu AUDIO

Vous pouvez régler les paramètres suivants à l'aide du menu AUDIO.

1 Appuyez sur la touche MENU.
Le menu principal apparaît à l'écran.

2 Appuyez sur les touches ↓/↑ pour sélectionner (IMAGE/AUDIO), puis appuyez sur la touche OK.
Le menu IMAGE/AUDIO apparaît à l'écran.

3 Appuyez sur les touches ↓/↑ pour sélectionner (AUDIO), puis appuyez sur la touche OK.

4 Appuyez sur les touches ↓/↑ pour sélectionner AIGUS, GRAVES ou BALANCE, puis appuyez sur la touche OK.

5 Appuyez sur les touches ↓/↑ pour sélectionner le mode de votre choix, puis appuyez sur la touche OK.

Réglage de SURROUND

1 Appuyez sur la touche MENU.

Le menu principal apparaît à l'écran.

2 Appuyez sur les touches ↓/↑ pour sélectionner (IMAGE/AUDIO), puis appuyez sur la touche OK.
Le menu IMAGE/AUDIO apparaît à l'écran.
3 Appuyez sur les touches ↓/↑ pour sélectionner (AUDIO), puis appuyez sur la touche OK.
4 Appuyez sur les touches ↓/↑ pour sélectionner SURROUND, puis appuyez sur la touche OK.
5 Appuyez sur les touches ↓/↑ pour sélectionner le mode de votre choix, puis appuyez sur la touche OK.

SURROUND SRS WOW INACTIF 1280 1024 60Hz x

• SRS WOW :Des graves riches et profondes associées à des aigus claires créent un son surround riche permettant de bénéficier d'un son puissant, notamment, pour les films et les jeux.
  • INACTIF : désactive l'effet SRS WOW.

Grâce à la technologie la plus évoluée développée par SRS Labs, Inc., SRS WOW améliore sensiblement la qualité sonore de sources audio variées.

■ Menu MODE RESTAURE (réinitialisation de tous les modes aux valeurs par défaut) →←

Vous pouvez réinitialiser les réglages à leurs valeurs par défaut.

1 Appuyez sur la touche MENU.

Le menu principal apparaît à l'écran.

2 Appuyez sur les touches ↓/↑ pour sélectionner (IMAGE/AUDIO), puis appuyez sur la touche OK. Le menu IMAGE/AUDIO apparaît à l'écran.
3 Appuyez sur les touches ↓/↑ pour sélectionner « →← RESTAURE », puis appuyez sur la touche OK. Le menu « RESTAURE » apparaît à l'écran.
4 Appuyez sur les touches ↓/↑ pour sélectionner le mode souhaité, puis appuyez sur la touche OK.

- OK : réinitialise chaque mode du menu IMAGE/AUDIO aux valeurs par défaut.

- ANNULER : annule la réinitialisation et revient au menu IMAGE/AUDIO.

Menu ECRAN (signal RVB analogique uniquement)

Vous pouvez régler les éléments suivants à l'aide du menu ECRAN.

• AUTOMATIQUE
- PHASE
• P I T C H
• CENTRAGE H
• CENTRAGE V

ECRAN AUTOMATIQUE PHASE PITCH CENTRAGE H CENTRAGE V 1280 1024 60Hz

Remarque

Lors de la réception de signaux RVB numériques en provenance du connecteur d'entrée DVI-D pour INPUT3, aucun réglage n'est nécessaire.

■ Fonction de réglage automatique de la qualité de l'image

Lorsque le moniteur reçoit un signal d'entrée, il ajuste automatiquement la position et la netteté de l'image (phase/pitch) et garantit la qualité de l'image qui apparaît sur l'écran (page 20).

Remarque

Lorsque la fonction de réglage automatique de la qualité de l'image est activée, seul le commutateur d'alimentation ⏻ fonctionne.

Si la fonction de réglage automatique de la qualité de l'image de ce moniteur semble ne pas régler complètement l'image

Vous pouvez effectuer un autre réglage automatique de la qualité de l'image pour le signal d'entrée réglé (voir «AUTOMATIQUE » ci-dessous).

Si vous souhaitez effectuer d'autres réglages de la qualité de l'image

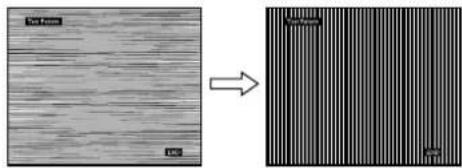

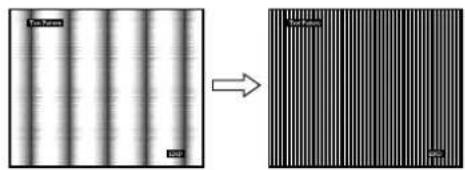

Vous pouvez régler manuellement la netteté (phase/pitch) et la position (horizontale/verticale) de l'image.

Ces réglages sont mémorisés et automatiquement affichés lorsque le moniteur capte un signal d'entrée mémorisé précédemment.

■ Effectuez d'autres réglages automatiques de la qualité de l'image pour le signal d'entrée réglé (AUTOMATIQUE)

1 Appuyez sur la touche MENU. Le menu principal apparaît à l'écran.
2 Appuyez sur les touches ↓/↑ pour sélectionner (ECRAN), puis appuyez sur la touche OK. Le menu ECRAN apparaît.
3 Appuyez sur les touches ↓/↑ pour sélectionner « AUTOMATIQUE », puis appuyez sur la touche OK. Procédez aux réglages appropriés de la phase, du pas et de la position horizontale/verticale de l'écran pour le signal d'entrée réglé et enregistrez-les.

■Réglage manuel de la netteté de l'image (Phase/Pitch)

Vous pouvez ajuster la netteté de l'image comme suit. Ce réglage est effectif lorsque l'ordinateur est raccordé au connecteur d'entrée HD15 (RVB analogique) du moniteur.

1 Réglez la résolution sur 1280 × 1024 sur l'ordinateur.

2 Chargez le CD-ROM.

3 Lancez le CD-ROM, puis affichez la mire de test. Pour l'utilisateur Windows Si le démarrage automatique est activé :

Cliquez sur l'outil Display Adjustment (utilitaire).

Cliquez sur « Adjust » et vérifiez la résolution, puis cliquez sur « Suivant ».

Les mires de test de PITCH et PHASE s'affichent successivement.

Si le démarrage automatique échoue :

1 Ouvrez « Poste de travail » et cliquez avec le bouton droit sur l'icône du CD-ROM. Cliquez sur « Explorer » et ouvrez l'icône du CD-ROM.

2 Ouvrez [Utility], puis sélectionnez [Windows].

3 Démarrez [Win_Utility.exe]. La mire de test s'affiche.

Pour l'utilisateur Macintosh

1 Ouvrez [Utility], puis sélectionnez [Mac].

2 Démarrez [Mac_Utility.exe].

La mire de test s'affiche.

4 Appuyez sur la touche MENU.

Le menu principal apparaît à l'écran.

5 Appuyez sur les touches ↓/↑ pour sélectionner (ECRAN), puis appuyez sur la touche OK.

Le menu ECRAN apparaît.

6 Appuyez sur les touches ↓/↑ pour sélectionner « PHASE », puis appuyez sur la touche OK.

Le menu de réglage « PHASE » apparaît à l'écran.

7 Appuyez sur les touches ↓/↑ jusqu'à ce que les rayures horizontales soient réduites au minimum.

Réglez la valeur de façon à ce que les rayures horizontales soient réduites au minimum.

8 Appuyez sur la touche OK.

Le menu principal apparaît à l'écran. Si vous observez des bandes verticales sur tout l'écran, ajustez le pas en effectuant les étapes suivantes.

9 Appuyez sur les touches ↓/↑ pour sélectionner « PITCH », puis appuyez sur la touche OK.

Le menu de réglage « PITCH » apparaît à l'écran.

10 Appuyez sur les touches ↓/↑ jusqu'à ce que les bandes verticales disparaissent.

Ajustez la valeur jusqu'à ce que les rayures verticales aient disparu.

11 Cliquez sur END sur l'écran pour désactiver la mire de test.

■Réglage manuel de la position de l'image (CENTRAGE H /CENTRAGE V)

Si l'image n'est pas centrée sur l'écran, ajustez le centrage de l'image en procédant comme suit.

1 Réglez la résolution sur 1280 × 1024 sur l'ordinateur.

2 Chargez le CD-ROM.

3 Lancez le CD-ROM, puis affichez la mire de test. Pour l'utilisateur Windows

Si le démarrage automatique est activé :

Cliquez sur l'outil Display Adjustment (utilitaire).

Cliquez sur « Adjust » et vérifiez la résolution, puis cliquez sur « Suivant ».

Les mires de test de CENTRAGE H et CENTRAGE V s'affichent successivement.

Si le démarrage automatique échoue :

1 Ouvrez « Poste de travail » et cliquez avec le bouton droit sur l'icône du CD-ROM. Cliquez sur « Explorer » et ouvrez l'icône du CD-ROM.

2 Ouvrez [Utility], puis sélectionnez [Windows].

3 Démarrez [Win_Utility.exe]. La mire de test s'affiche.

Pour l'utilisateur Macintosh

1 Ouvrez [Utility], puis sélectionnez [Mac].

2 Démarrez [Mac_Utility.exe].

La mire de test s'affiche.

4 Appuyez sur la touche MENU.

Le menu principal apparaît à l'écran.

5 Appuyez sur les touches ↓/↑ pour sélectionner (ECRAN), puis appuyez sur la touche OK.

Le menu ECRAN apparaît.

6 Appuyez sur les touches ↓/↑ pour sélectionner « CENTRAGE H » ou « CENTRAGE V », puis appuyez sur la touche OK.

Le menu de réglage « CENTRAGE H » ou « CENTRAGE V » apparaît sur l'écran.

7 Appuyez sur les touches ↓/↑ pour centrer la mire de test sur l'écran.

8 Cliquez sur END sur l'écran pour désactiver la mire de test.

Menu POSITION MENU

Vous pouvez changer la position du menu s'il masque une image à l'écran.

POSITION MENU 1 2 8 0 1 0 2 4 /6 0 Hz x EX I MENU

1 Appuyez sur la touche MENU.

Le menu principal apparaît à l'écran.

2 Appuyez sur les touches ↓/↑ pour sélectionner (POSITION MENU), puis appuyez sur la touche OK.

Le menu « POSITION MENU » apparaît à l'écran.

3 Appuyez sur les touches ↓/↑ pour sélectionner la position de votre choix, puis appuyez sur la touche OK.

Vous pouvez choisir l'une des 9 positions pour l'affichage du menu.

Menu DETECT ENTREE ACTIV/DESACTIV

Si vous sélectionnez AUTO ACTIV dans le menu DETECT ENTREE ACTIV/DESACTIV, le moniteur détecte automatiquement les signaux en entrée captés par une borne d'entrée et change automatiquement d'entrée avant de passer en mode d'économie d'énergie.

DETECT ENTREE AUTO ACTIV AUTO DESACTIV 1 2 8 0 1 0 2 4 /6 0 Hz x

1 Appuyez sur la touche MENU.

Le menu principal apparaît à l'écran.

2 Appuyez sur les touches ↓/↑ pour sélectionner → (DETECT ENTREE ACTIV/DESACTIV), puis appuyez sur la touche OK.

Le menu DETECT ENTREE apparaît à l'écran.

3 Appuyez sur les touches ↓/↑ pour sélectionner le mode souhaité, puis appuyez sur la touche OK.

- ACTIV : Lorsque la borne d'entrée sélectionnée ne reçoit aucun signal ou lorsque vous utilisez la touche INPUT du moniteur pour sélectionner une borne d'entrée et que cette borne ne capte aucun signal, le message à l'écran s'affiche (page 21) et le moniteur vérifie automatiquement les signaux d'entrée captés par d'autres bornes d'entrée afin de commuter l'entrée.

Lorsque l'entrée est commutée, la borne

d'entrée sélectionnée est affichée dans le coin supérieur gauche de l'écran. Lorsque aucun signal n'est capté, le moniteur passe automatiquement en mode d'économie d'énergie.

- DESACTIV : L'entrée n'est pas commutée automatiquement. Appuyez sur la touche INPUT pour commuter la source d'entrée.

Menu LANGUAGE

LANGUAGE ■ ENGLISH FRANÇAIS DEUTSCH ESPAÑOL ITALIANO 1280 x 1024 / 60 Hz

1 Appuyez sur la touche MENU.

Le menu principal apparaît à l'écran.

2 Appuyez sur les touches ↓/↑ pour sélectionner (LANGUAGE), puis appuyez sur la touche OK.

Le menu LANGUAGE apparaît sur l'écran.

3 Appuyez sur les touches ↓/↑ pour sélectionner la langue, puis appuyez sur la touche OK.

• English : Anglais
• Français
• Deutsch : Allemand
• Español : Espagnol
• Italiano : Italien
  • Nederlands : Néerlandais
  • Svenska : Suédois
  • :Русский
• 日本県
  • Chinois

→← Menu RESTAURE (réinitialisation aux valeurs par défaut)

RESTAURE OK ANNULER 1280x1024/60Hz

1 Appuyez sur la touche MENU.

Le menu principal apparaît à l'écran.

2 Appuyez sur les touches ↓/↑ pour sélectionner →← (RESTAURE), puis appuyez sur la touche OK.

Le menu RESTAURE apparaît sur l'écran.

3 Appuyez sur les touches ↓/↑ pour sélectionner le mode de votre choix, puis appuyez sur la touche OK.

- OK : réinitialise toutes les données de réglages à la configuration par défaut. Notez que le réglage « LANGUAGE » n'est pas réinitialisé par cette action.

- ANNULER : annule la réinitialisation et revient à l'écran de menu.

Menu VERROU RÉGLAGES

Verrouillez la commande des touches afin d'éviter tout réglage ou toute réinitialisation accidentels.

VERROU RÉGLAGES ACTIF INACTIF 1280 x 1024 / 60 Hz

1 Appuyez sur la touche MENU.

Le menu principal apparaît à l'écran.

2 Appuyez sur les touches ↓/↑ pour sélectionner O-m (VERROU RÉGLAGES), puis appuyez sur la touche OK.

Le menu VERROU RÉGLAGES apparaît sur l'écran.

3 Appuyez sur les touches ↓/↑ pour sélectionner « ACTIF » ou « INACTIF ».

• ACTIF : seuls le commutateur d'alimentation ⏻ et la touche INPUT sont actifs. Si vous tentez de lancer une autre opération, l'icône apparaît sur l'écran.
• INACTIF : Réglez « VERROU RÉGLAGES » sur « INACTIF ». Si « VERROU RÉGLAGES » est réglé sur « ACTIF », « VTRROU RÉGLAGES » est automatiquement sélectionné lorsque vous appuyez sur la touche MENU.

Spécifications techniques

Contrôle du volume

Avec les haut-parleurs du moniteur ou les écouteurs, vous pouvez écouter le son à partir de l'ordinateur ou d'un autre appareil audio raccordé aux prises d'entrée audio du moniteur.

Vous pouvez contrôler le volume à l'aide d'un menu « Volume » distinct dans le menu principal.

1 Appuyez sur les touches ↓/↑ lorsque aucun menu n'apparaît sur l'écran.

2 Appuyez sur les touches ↓/↑ pour ajuster le volume.

Le menu disparaît automatiquement au bout d'environ 5 secondes.

Remarques

• Vous ne pouvez pas régler le volume lorsque le menu principal est affiché sur l'écran.
• Lorsque votre moniteur est en mode d'économie d'énergie, aucun son n'est émis par les haut-parleurs ou le casque d'écoute.

Fonction d'économie d'énergie

Ce moniteur satisfait aux critères d'économie d'énergie VESA, ENERGY STAR (SDM-HX75 uniquement) et NUTEK. Lorsque le moniteur est raccordé à un ordinateur ou une carte graphique vidéo compatible DPMS (Display Power Management Standard) pour entrée analogique/DMPM (DVI Digital Monitor Power Management) pour entrée numérique, le moniteur réduit automatiquement sa consommation d'énergie comme indiqué ci-dessous.

SDM-HX75

Mode d'alimentation	Consommation d'énergie	Indicateur ⏻ (alimentation)
Fonctionnement normal	50 W (max.) vert
Inactif*(sommel profond)**	1 W (max.) orange
➊ (alimentation) inactif	1 W (max.) inactif

SDM-HX95

Mode d'alimentation	Consommation d'énergie	Indicateur ⏻ (alimentation)
Fonctionnement normal	60 W (max.) vert
Inactif* (sommeil profond)**	1 W (max.) orange
➊ (alimentation) inactif	1 W (max.) inactif

* Lorsque votre ordinateur passe en mode « inactif », le signal d'entrée est coupé et l'indication « PAS ENTREE VIDEO » apparaît à l'écran. Au bout de 5 secondes, le moniteur passe en mode d'économie d'énergie.

** « Sommeil profond » est un mode d'économie d'énergie défini par l'Environmental Protection Agency.

Si vous appuyez plusieurs fois de suite sur la touche tuée sur le côté droit du moniteur, vous pouvez sélectionner le MODE entre JEU → FILM → PC → AUTOMATIQUE.

Si vous sélectionnez « AUTOMATIQUE », le moniteur ajuste automatiquement la luminosité de l'écran à la luminosité ambiante (fonction de réglage automatique de la luminosité).

Pour obtenir de plus amples informations, reportez-vous à

« Fonction de réglage automatique de la luminosité (capteur de lumière) ».

Appuyez plusieurs fois sur la touche

Le réglage par défaut du MODE est réglé sur « FILM ». Lorsque vous appuyez une fois sur la touche 📁, « FILM » (réglage par défaut) s'affiche et lorsque vous appuyez une deuxième fois, « PC » s'affiche.

A chaque pression sur la touche, le mode change dans l'ordre suivant.

Chaque mode apparaît à l'écran et MODE est modifié. Le menu disparaît automatiquement au bout de 5 secondes.

Fonction de réglage automatique de la luminosité (capteur de lumière)

Ce moniteur est doté d'une fonction permettant un réglage automatique de la luminosité de l'écran en fonction de la luminosité ambiante.

La luminosité de l'écran est alors réglée au niveau le plus approprié en réglant le mode sur AUTOMATIQUE avec la touche située à droite du moniteur ou à partir du menu IMAGE/AUDIO. Le réglage par défaut de la luminosité de l'écran est FILM.

De même, lorsque vous réglez le mode 📁; AUTOMATIQUE en appuyant sur la touche 📋 tuée à droite du moniteur, la barre de réglage s'affiche également. Vous pouvez régler la barre à laide des touches ↓/↑. La luminosité de l'écran change en fonction du niveau de réglage.

Fonction de réglage automatique de la qualité de l'image (signal RVB analogique uniquement)

Lorsque le moniteur reçoit un signal d'entrée, il ajuste automatiquement la position et la précision de l'image (phase/pitch) et garantit la qualité de l'image qui apparaît sur l'écran.

Le mode préréglé par défaut

Lorsque le moniteur reçoit un signal d'entrée, il fait automatiquement correspondre le signal à l'un des modes préréglés par défaut, enregistrés dans la mémoire du moniteur afin de produire une image de haute qualité au centre de l'écran. Si le signal d'entrée correspond au mode préréglé par défaut, l'image apparaît automatiquement sur l'écran, avec le réglage par défaut approprié.

Si certains signaux d'entrée ne correspondent à aucun mode préréglé par défaut

Lorsque le moniteur reçoit un signal d'entrée qui ne correspond à aucun mode préréglé par défaut, la fonction de réglage automatique de la qualité de l'image de ce moniteur est activée et garantit l'affichage permanent d'une image claire sur l'écran (dans les plages de fréquences suivantes du moniteur) :

Fréquence horizontale : 28–80 kHz

Fréquence verticale : 48–75 Hz

En conséquence, la première fois que le moniteur reçoit des signaux d'entrée qui ne correspondent pas à l'un des modes préréglés par défaut, il se peut que l'affichage de l'image à l'écran prenne plus de temps. Ces données de réglages sont automatiquement enregistrées dans la mémoire de sorte que le moniteur fonctionnera de la même manière la prochaine fois qu'il recevra des signaux correspondants à l'un des modes préréglés par défaut.

Si vous ajustez la phase, le pas et la position des images manuellement

Pour certains signaux d'entrée, la fonction de réglage automatique de la qualité de l'image de ce moniteur peut ne pas ajuster complètement la position, la phase et le pas de l'image. Dans ce cas, vous pouvez effectuer ces réglages manuellement (page 16). Si vous effectuez ces réglages manuellement, ils sont mémorisés comme des modes utilisateurs et sont automatiquement rappelés lorsque le moniteur reçoit les mêmes signaux d'entrée.

Dépannage

Avant de prendre contact avec l'assistance technique, consultez les informations présentées dans cette section.

Messages affichés

S'il se produit une anomalie au niveau du signal d'entrée, l'un des messages suivants apparaît sur l'écran. Pour résoudre le problème, voir « Symptômes de défaillance et remèdes » à la page 22.

Si l'indication « HORS PLAGE » apparaît sur l'écran

Cela signifie que le signal d'entrée n'est pas pris en charge par les spécifications du moniteur. Vérifiez les éléments suivants. Pour des informations détaillées sur les messages à l'écran, voir « Symptômes de défaillance et remèdes » à la page 22.

Si « xxx.x kHz / xxx Hz » est affiché

Cela signifie que la fréquence horizontale ou verticale n'est pas prise en charge par les spécifications du moniteur. Les chiffres indiquent les fréquences horizontales et verticales du signal d'entrée en cours.

INFORMATIONS HORS_PLAGE ENTRÉE#:XXXXX XXX.XkHz / XXXHz

Si « RÉSOLUTION > 1280 × 1024 » est affiché

Cela indique que la résolution n'est pas prise en charge par les spécifications du moniteur (1280 × 1024 ou moins).

INFORMATIONS HORS PLAGE ENTRÉE#:XXXXX RÉSOLUTION > 1280X1024

Si l'indication « PAS ENTREE VIDEO » apparaît sur l'écran

Cela signifie qu'aucun signal n'est détecté en entrée via le connecteur actuellement sélectionné.

Lorsque DETECT ENTREE ACTIV/DESACTIV (page 17) est réglé sur ACTIV, le moniteur détecte un autre signal d'entrée et commute automatiquement la source d'entrée.

INFORMATIONS PAS ENTREE VIDEO ENTREE#:XXXXX PASSER EN MODE ÉCO

« PASSE EN MODE ÉCO »

Le moniteur passe en mode d'économie d'énergie environ 5 secondes après l'affichage du message.

Si l'indication « CABLE PAS CONNECTÉ » apparaît sur l'écran

Cela signifie que le câble de signal vidéo a été déconnecté du connecteur actuellement sélectionné.

Lorsque DETECT ENTREE ACTIV/DESACTIV (page 17) est réglé sur ACTIV, le moniteur détecte un autre signal d'entrée et commute automatiquement la source d'entrée.

INFORMATION CABLE PAS CONNECTÉ ENTRÉE#:XXXXX

Symptômes de défaillance et remèdes

Si un problème est causé par un ordinateur ou un autre appareil raccordé, reportez-vous aux modes d'emploi de l'appareil ou de l'ordinateur concerné.

Symptôme Vérifiez ces éléments
Pas d'image
Si l'indicateur ⏻ (alimentation)n'est pas allumé ou si l'indicateur ⏻(alimentation) ne s'allume pas lorsque vous appuyez sur le commutateur ⏻ (alimentation),	• Vérifiez que le cordon d'alimentation est correctement raccordé.
Si l'indication « CABLE PAS CONNECTÉ » apparaît sur l'écran,	• Vérifiez que le câble de signal vidéo est correctement raccordé et que toutes les fiches sont correctement branchées dans leur prise (page 7).• Vérifiez que les broches du connecteur d'entrée vidéo ne sont pas pliées ou enfoncées.• Vérifiez que le réglage de sélection d'entrée est correct (page 11).• Un câble de signal vidéo non fourni est raccordé. Si vous raccordez un câble de signal vidéo non fourni, l'indication « CABLE PAS CONNECTÉ » peut apparaître sur l'écran. Il ne s'agit pas d'un dysfonctionnement.
Si l'indication « PAS ENTREE VIDEO » apparaît sur l'écran ou si l'indicateur d'alimentation ⏻ est allumé en orange,	• Vérifiez que le câble de signal vidéo est correctement raccordé et que toutes les fiches sont correctement branchées dans leur prise (page 7).• Vérifiez que les broches du connecteur d'entrée vidéo ne sont pas pliées ou enfoncées.• Vérifiez que le réglage de sélection d'entrée est correct (page 11).■Problème causé par un ordinateur ou un autre appareil raccordé et non par le moniteur• L'ordinateur est en mode d'économic d'énergie. Appuyez sur une touche quelconque du clavier ou déplacez la souris.• Vérifiez que votre carte graphique est correctement installée.• Vérifiez que l'alimentation de l'ordinateur est activée.
Si l'indication « HORS PLAGE » apparaît sur l'écran (page 21),	■Problème causé par un ordinateur ou un autre appareil raccordé et non par le moniteur• Vérifiez que la plage de fréquence vidéo est comprise dans la plage spécifiée pour le moniteur. Si vous avez remplacé un ancien moniteur par ce moniteur, rebranchez l'ancien, puis ajustez la carte graphique de l'ordinateur dans les plages suivantes : Fréquence horizontale : 28-80 kHz (RVB analogique), 28-64 kHz (RVB numérique)Fréquence verticale : 48-75 Hz (RVB analogique), 60 Hz (RVB numérique)Résolution : 1280 × 1024 ou moins
Si vous utilisez Windows,	• Si vous avez remplacé votre ancien moniteur par ce moniteur, rebranchez l'ancien moniteur et suivez la procédure suivante. Sélectionnez « SONY » dans la liste « Fabricants » et sélectionnez « SDM-HX75 ou SDM-HX95 » dans la liste « Modèles » dans l'écran de sélection de périphériques Windows. Si « SDM-HX75 ou SDM-HX95 » n'apparaît pas dans la liste « Modèles », essayez « Plug & Play ».
Si vous utilisez un système Macintosh,	• En cas de raccordement d'un ordinateur Macintosh, utilisez si nécessaire un adaptateur (non fourni). Raccordez l'adaptateur à l'ordinateur avant de raccorder le câble du signal vidéo.
L'image scintille, sautille, oscille ou est brouillée.L'image est floue.	• Réglez le pitch et la phase (signal RVB analogique uniquement) (page 16).• Branchez le moniteur sur une autre prise secteur, de préférence reliée à un autre circuit.■Problème causé par un ordinateur ou un autre appareil raccordé et non par le moniteur• Consultez le mode d'emploi de votre carte graphique pour le réglage approprié du moniteur.• Assurez-vous que le mode graphique (VESA, Macintosh 19" Color, etc.) et la fréquence du signal d'entrée sont supportés par ce moniteur. Même si la fréquence est comprise dans la plage appropriée, il se peut que certaines cartes vidéo offrent une impulsion de synchronisation trop étroite pour que le moniteur se synchronise correctement.• Ce moniteur ne traite pas les signaux entrelacés. Utilisez des signaux progressifs.• Ajustez le taux de régénération de l'ordinateur (fréquence verticale) de manière à obtenir la meilleure image possible (60 Hz est recommandé).
	Réglez le contraste et la luminosité (page 13).Réglez la netteté (page 14).Réglez le pitch et la phase (signal RVB analogique uniquement) (page 16).■Problème causé par un ordinateur ou un autre appareil raccordé et non par le moniteurRéglez la résolution de l'ordinateur sur 1280 × 1024 .
Apparition d'images fantômes.	N'utiliscz pas de prolongateurs de câble vidéo et/ou de boîtiers de commutation vidéo.Vérifiez que toutes les fiches sont correctement branchées sur leur prise.
L'image n'est pas centrée correctement ou le format est incorrect (signal RVB analogique uniquement).	Ajustez le pitch et la phase (page 16).Ajustez la position de l'image (page 16). Notez que certains modes vidéo ne remplissent pas l'écran jusqu'aux bords.
L'image est trop petite.	■Problème causé par un ordinateur ou un autre appareil raccordé et non par le moniteurRéglez la résolution de l'ordinateur sur 1280 × 1024 .
L'image est sombre.	Réglez le rétroéclairage (page 13).Réglez la luminosité (page 13).Réglez la valeur de gamma dans le menu GAMMA (page 13).Plusieurs minutes sont nécessaires avant que l'écran ne devienne lumineux après sa mise sous tension.Lorsque le modeexréglé sur AUTOMATIQUE, la luminosité de l'écran risque de s'assombrir en cas de faible luminosité ambiante (page 12 , 20).
Apparition d'un motif ondulatoire ou elliptique (moiré).	Réglez le pitch et la phase (signal RVB analogique uniquement) (page 16).
Les couleurs ne sont pas uniformes.	Réglez le pitch et la phase (signal RVB analogique uniquement) (page 16).
Le blanc ne semble pas blanc.	Réglez la température des couleurs (page 13).
Les touches du moniteur sont inopérantes(«paraît sur l'écran).	Si « VERROU RÉGLAGES » est réglé sur « ACTIF », réglez-le sur « INACTIF » (page 18).
La résolution affichée dans l'écran de menu est incorrecte.	Selon le paramétrage de la carte graphique, il est possible que la résolution affichée dans l'écran de menu ne corresponde pas à celle de l'ordinateur.

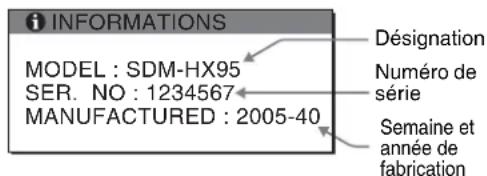

Affichage des informations du moniteur

Lorsque le moniteur reçoit un signal vidéo, appuyez sur la touche MENU et maintenez-la enfoncée pendant plus de 5 secondes jusqu'à ce que la boîte de dialogue d'informations s'affiche.

Appuyez de nouveau sur la touche MENU pour faire disparaître la boîte de dialogue.

Exemple

INFORMATIONS MODEL : SDM-HX95 SER. NO : 1234567 MANUFACTURED : 2005-40 Désignation Numéro de série Semaine et année de fabrication

Si le problème persiste, appelez votre revendeur Sony agréé et fournissez-lui les informations suivantes :

• Désignation : SDM-HX75 ou SDM-HX95
- Numéro de série
• Description détaillée du problème
- Date d'achat
- Nom et spécifications de votre ordinateur et de votre carte graphique
- Types de signaux d'entrée (RVB analogique/RVB numérique)

Spécifications

Panneau LCD Type de panneau :

a-Si TFT à matrice active

Taille de l'image :

17 pouces (43 cm)

(SDM-HX75)

19 pouces (48 cm)

(SDM-HX95)

Format du signal d'entrée

Fréquence opérationnelle RVB*

Horizontale

28–80 kHz (RVB analogique)

28–64 kHz (RVB numérique)

Verticale :

48–75 Hz (RVB analogique)

60 Hz (RVB numérique)

Résolution Horizontale : Max. 1280 points

Verticale : Max. 1024 lignes

Niveaux des signaux d'entrée

Signal vidéo RVB analogique :

0,7 Vc-c, 75 Ω, positif

Signal SYNC :

Niveau TTL, 2,2 kΩ,

positif ou négatif

(horizontal et vertical

séparément,

ou synchro composite)

Signal RVB numérique (DVI) :

TMDS (lien simple)

Entrée audio Mini-prise stéréo, 0,5 V eff.

Sortie de haut-parleur 3 W × 2

Prise pour casque d'écoute

Mini-prise stéréo

Puissance de raccordement

SDM-HX75

Consommation électrique Max. 50 W (SDM-HX75)

Max. 60 W (SDM-HX95)

Température de fonctionnement

5-35°C

Dimensions (largeur/hauteur/profondeur)

Ecran (verticalement) :

SDM-HX75

environ 414×418,5×232 mm

SDM-HX95

environ 466,5 × 468 × 265 mm

Poids SDM-HX75

environ 6,5 kg

SDM-HX95

environ 8,5 kg

Plug & Play DDC2B

Accessoires Voir à la page 7.

* Condition de synchronisation horizontale et verticale recommandée

- La largeur de synchronisation horizontale doit être supérieure à 4,8 % de la durée horizontale totale ou 0,8 μsec, suivant la plus grande valeur.

- La largeur de suppression horizontale doit être supérieure à 2,5 µsec.

- La largeur de suppression verticale doit être supérieure à 450 µsec.

La conception et les spécifications sont sujettes à modifications sans préavis.

TFT LCD Color Computer Display

SDM-HX75

SDM-HX95

Owner's Record

Cette notice s'applique aux Etats-Unis et au Canada uniquement.

Si cet appareil est exporté aux Etats-Unis ou au Canada, utiliser le cordon d'alimentation portant la mention UL LISTED/CSA

LABELLED et remplissant les conditions suivantes: SPECIFICATIONS

Type de fiche Fiche Nema 5-15 broches

Cordon Type SVT ou SJT, minimum 3 × 18 AWG

Longueur Maximum 15 pieds

Tension Minimum 7 A, 125 V

Cette notice s'applique aux Etats-Unis et au Canada uniquement.

Si cet appareil est exporté aux Etats-Unis ou au Canada, utiliser le cordon d'alimentation portant la mention UL LISTED/CSA

LABELLED et remplissant les conditions suivantes: SPECIFICATIONS

Type de fiche Fiche Nema 5-15 broches

Cordon Type SVT ou SJT, minimum 3 × 18 AWG

Longueur Maximum 15 pieds

Tension Minimum 7 A, 125 V

Cette notice s'applique aux Etats-Unis et au Canada uniquement.

Si cet appareil est exporté aux Etats-Unis ou au Canada, utiliser le cordon d'alimentation portant la mention UL LISTED/CSA

LABELLED et remplissant les conditions suivantes: SPECIFICATIONS

Type de fiche Fiche Nema 5-15 broches

Cordon Type SVT ou SJT, minimum 3 × 18 AWG

Longueur Maximum 15 pieds

Tension Minimum 7 A, 125 V

Cette notice s'applique aux Etats-Unis et au Canada uniquement.

Si cet appareil est exporté aux Etats-Unis ou au Canada, utiliser le cordon d'alimentation portant la mention UL LISTED/CSA

LABELLED et remplissant les conditions suivantes: SPECIFICATIONS

Type de fiche Fiche Nema 5-15 broches

Cordon Type SVT ou SJT, minimum 3 × 18 AWG

Longueur Maximum 15 pieds

Tension Minimum 7 A, 125 V

Cette notice s'applique aux Etats-Unis et au Canada uniquement.

Si cet appareil est exporté aux Etats-Unis ou au Canada, utiliser le cordon d'alimentation portant la mention UL LISTED/CSA

LABELLED et remplissant les conditions suivantes: SPECIFICATIONS

Type de fiche Fiche Nema 5-15 broches

Cordon Type SVT ou SJT, minimum 3 × 18 AWG

Longueur Maximum 15 pieds

Tension Minimum 7 A, 125 V

TTL-niveau, 2,2 kΩ ,

Cette notice s'applique aux Etats-Unis et au Canada uniquement.

Si cet appareil est exporté aux Etats-Unis ou au Canada, utiliser le cordon d'alimentation portant la mention UL LISTED/CSA

LABELLED et remplissant les conditions suivantes: SPECIFICATIONS

Type de fiche Fiche Nema 5-15 broches

Cordon Type SVT ou SJT, minimum 3 × 18 AWG

Longueur Maximum 15 pieds

Tension Minimum 7 A, 125 V

Cette notice s'applique aux Etats-Unis et au Canada uniquement.

Si cet appareil est exporté aux Etats-Unis ou au Canada, utiliser le cordon d'alimentation portant la mention UL LISTED/CSA

LABELLED et remplissant les conditions suivantes: SPECIFICATIONS

Type de fiche Fiche Nema 5-15 broches

Cordon Type SVT ou SJT, minimum 3 × 18 AWG

Longueur Maximum 15 pieds

Tension Minimum 7 A, 125 V

Cette notice s'applique aux Etats-Unis et au Canada uniquement.

Si cet appareil est exporté aux Etats-Unis ou au Canada, utiliser le cordon d'alimentation portant la mention UL LISTED/CSA

LABELLED et remplissant les conditions suivantes: SPECIFICATIONS

Type de fiche Fiche Nema 5-15 broches

Cordon Type SVT ou SJT, minimum 3 × 18 AWG

Longueur Maximum 15 pieds

Tension Minimum 7 A, 125 V

Cette notice s'applique aux Etats-Unis et au Canada uniquement.

Si cet appareil est exporté aux Etats-Unis ou au Canada, utiliser le cordon d'alimentation portant la mention UL LISTED/CSA

LABELLED et remplissant les conditions suivantes: SPECIFICATIONS

Type de fiche Fiche Nema 5-15 broches

Cordon Type SVT ou SJT, minimum 3 × 18 AWG

Longueur Maximum 15 pieds

Tension Minimum 7 A, 125 V

Cette notice s'applique aux Etats-Unis et au Canada uniquement.

Si cet appareil est exporté aux Etats-Unis ou au Canada, utiliser le cordon d'alimentation portant la mention UL LISTED/CSA

LABELLED et remplissant les conditions suivantes: SPECIFICATIONS

Type de fiche Fiche Nema 5-15 broches

Cordon Type SVT ou SJT, minimum 3 × 18 AWG

Longueur Maximum 15 pieds

Tension Minimum 7 A, 125 V

Cette notice s'applique aux Etats-Unis et au Canada uniquement.

Si cet appareil est exporté aux Etats-Unis ou au Canada, utiliser le cordon d'alimentation portant la mention UL LISTED/CSA

LABELLED et remplissant les conditions suivantes: SPECIFICATIONS

Type de fiche Fiche Nema 5-15 broches

Cordon Type SVT ou SJT, minimum 3 × 18 AWG

Longueur Maximum 15 pieds

Tension Minimum 7 A, 125 V

Cette notice s'applique aux Etats-Unis et au Canada uniquement.

Si cet appareil est exporté aux Etats-Unis ou au Canada, utiliser le cordon d'alimentation portant la mention UL LISTED/CSA

LABELLED et remplissant les conditions suivantes: SPECIFICATIONS

Type de fiche Fiche Nema 5-15 broches

Cordon Type SVT ou SJT, minimum 3 × 18 AWG

Longueur Maximum 15 pieds

Tension Minimum 7 A, 125 V

0,7 Vp-p, 75 Ω, pozitif

SYNC sinyali:

TTL seviye, 2,2 kΩ,

positif veya negatif
