KULLANIM KILAVUZU SDMHX75 SONY

Bölümlerin ve kontrol düğmelerinin tanımlanması 5

Kurulum 7

Kurulum 1: Video sinyal kablolarını takın ..... 7

Kurulum 2: Ses kablosunu bağlayın ....8

Kurulum 3: Güç kablosunu bağlayın 8

Kurulum 4: Kordonları ve kabloları sarın .....9

Kurulum 5: Monitörü ve bilgisayarı açın ..... 9

Kurulum 6: Eğikliği ve açıyı ayarlama ..... 10

Giriş sinyalini seçme (INPUT düğmesi) ..... 11

Monitörün Kullanıcıya Bağlı Ayarı .....12

Menüyü kullanma 12

PICTURE/AUDIO menüsü 13

MODE menüsü 13

PICTURE menü 13

BACKLIGHT ayarlama | 13

CONTRAST ayarlama 13

BRIGHTNESS ayarlama 14

GAMMA ayarlama γ 14

COLOR ayarlama 14

SHARPNESS ayarlama 15

AUDIO menüsü 15

TREBLE, BASS veya BALANCE'yi ayarlama ..... 15

SURROUND ayarlama 15

MODE RESET menüsü (tüm modları varsayılan ayara geri döndürme) →← ...... 15

A SCREEN menüsü (sadece analog RGB sinyali) ..... 16

MENU POSITION menüsü 17

→ INPUT SENSING ON/OFF menüsü 17

A LANGUAGE menü 18

→← RESET menü (varsayılan ayarlara geri döndürme) ..... 18

ON MENU LOCK menüsü 18

Teknik Özellikler ....19

Sesi kontrol etme 19

Enerji tasarrufu fonksiyonu 19

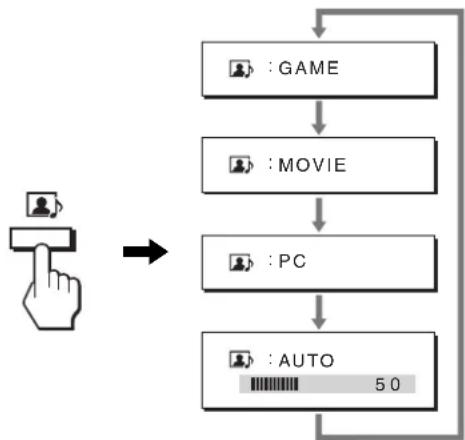

MOD'u Ayarlama (PICTURE/AUDIO) (modu) ..... 20

Otomatik parlaklık ayarlama fonksiyonu (ışık sensörü) ..... 20

Otomatik resim kalitesi ayarlama fonksiyonu

(sadece analog RGB sinyali) 20

Sorun giderme 21

Görüntülü mesajlar 21

Hata belirtileri ve olası giderme yöntemleri 22

Özellikler 24

Uyarılar

Güç bağlantıları ile ilgili uyarı

- Verilen güç kablosunu kullanın. Eğer farklı bir güç kablosu kullanıyorsaniz, güç kaynaginizla uyumlu olduğundan emin olun.

A.B.D. deki müşteriler için

Eğer uygun kablo kullanmazsanız, bu monitor zorunlu FCC standartlarına uygun olmayacaktır.

Ingiltere'deki müsteriler için

Eğer bu monotörü İngiltere'de kullanıyorsanız, İngiltere'ye uygun güç kablosu kullanın.

Fiş tiplerinin örnekleri

100 ila 120 V AC için 200 ila 240 V AC için sadece 240 V AC için

Cihaz, kolaylikla erisilebilen bir prize yakin olarak yerlestirilmelidir.

Kurulum

Monitörü aşağıdaki yerlerde kurmayın veya bırakmayın:

- Asiri sicak yerler, örneğin radyatör yani, isitici yani veya dogrudan güneş isigi alan yerler. Monitörü, mesela güneş altında park edilmis araba içinde veya isitici yanında, asiri sicaga maruz bırakmak, kasada deformasyona ve arizalara sebep olabilir.

- Mekanik vibrasyon veya şoka açık yerlerde.

- TV veya diğer ev aletleri gibi güçlü manyetik alan yaratan cihazların yakımında.

- Aşırı derecede toz, kir veya kum olan yerlerde, örneğin açık pencere kenarı veya çıkış kapısı gibi. Eğer geçici olarak dış ortamda kullanılması gerekiyorsa, havadaki toza ve kire karşı gerekli önlemleri almalısınız. Aksi takdirde tamiri mümkün olmayan arızalar oluşabilir.

LCD ekranı kullanma

• LCD ekranı güneşe bakar şekilde bırakmayın, bu LCD ekrana zarar vercbilir. Monitörü pencere yanına yerleştirirken dikkatli olun.
• LCD ekrana bastırmayın ve ekranı çizmeyin. LCD ekran üzerine ağır nesneler koymayın. Bu ekranın düzgünlüğünü kaybetmesine ve LCD panel arızasına sebep olabilir.
• Eğer monitor soğuk bir yerde kullanırsa, ekranda hayalet görüntü oluşabilir. Bu bir arıza değildir. Sıcaklık normal çalışma seviyesine döndüğünde, ekran normale döner.
• Eğer sabit bir resim uzun süre gösterilirse, bir süre için hayalet görüntü oluşabilir. Hayalet görüntü daha sonra yok olur.
• LCD panel çalışma sırasında isminir. Bu bir arıza değildir.

Dahili stereo hoparlörler hakkında

Manyetik kayıt cihazlarını, bantları ve floppy disketleri hoparlörün açıkılığından uzakta tutun, çünkü hoparlörler manyetik alan üretirler. Bu manyetik alan, manyetik bant ve disketlerde kayıtlı verileri etkileyebilir.

LCD ile ilgili not (Sıvı Kristal Ekran)

Lütfen LCD ekranın yüksek hassasiyet teknolojisi ile yapıldığını unutmayın. Bununla birlikte, LCD ekran üzerinde sabit siyah noktalar veya parlak ışık noktaları (kırmızı, mavi veya yeşil) ve düzensiz renkli şeritler ya da parlakklık belirebilir. Bu bir arıza değildir.

(Etkili noktalar: %99,99 dan fazla)

Bakım

• Monitörünüzü temizlemeden önce güç kablosunu elektrik prizinden çekin.
• LCD ekranı yumuşak bir bez ile temizleyin. Eğer cam temizleyici bir sıvı kullanacaksanız, anti statik çözelti veya benzeri katkı içeren bir temizleyici kullanmayın, bu LCD ekranın kaplamasını çizebilir.
• Kasayı, paneli ve kontrolleri halif deterjanlı solüsyonla ıslatılmış yumuşak bir bez ile temizleyin. Aşındırıcı ped, temizleme tozu veya alkol ya da benzin gibi çözücüler kullanmayın.
• Ekran yüzeyini tükenmez kalem veya tornavida gibi keskin veya aşındırıcı maddelerle, silmeyin, dokunmayın ve temas etmeyin. Bu tür bir temas resim tüpünde çizilmeye yol açabilir.
• Eğer monitor böcek ilaçları gibi güçlü solventlere maruz kalır veya kauçuk yada vinil malzemelerle sert temasta bulunursa malzemede bozulma veya LCD ekran kaplamasında bozulma meydana gelebilir.

Taşıma

• Taşima esnasında monitördeki tüm kabloları ayırın ve ekranı çizmemeye özen göstererek LCD monitorün iki tarafından sıkıca tutun. Eğer monitorü düşürürseniz yaralanabilirsiniz veya monitor hasar görebilir.
• Bu monitörü tamir veya gönderi için taşırken orijinal kutusunu ve ambalaj malzemelerini kullanın.

Monitörün atılması

• Bu monitörü genel ev atıkları ile birlikte atmayın.
• Bu monitörde kullanılan flüoresan tüpte civa bulunmaktadır. Bu monitörün atılmasında yerel temizlik idarenizin yönetmeliklerine uyulması gereklidir.

Bölümlerin ve kontrol düğmelerinin tanımlanması

Daha fazla detay için parantez içindeki sayfalara bakınız.

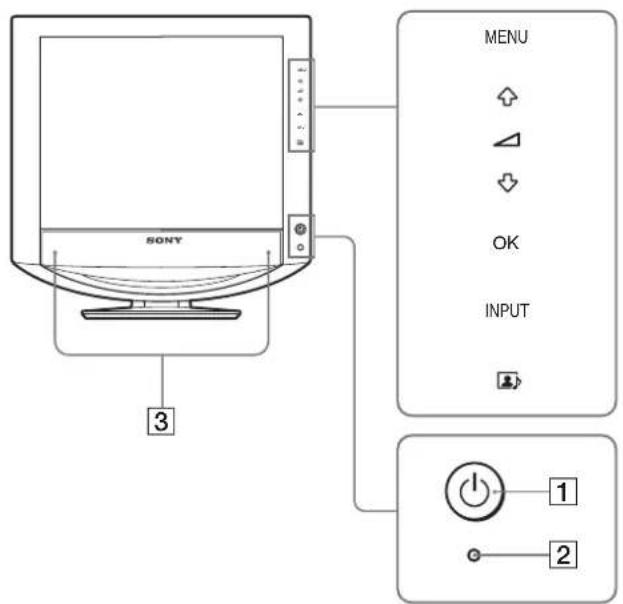

LCD monitörün ön yüzü

SONY MENU OK INPUT 3 1 2

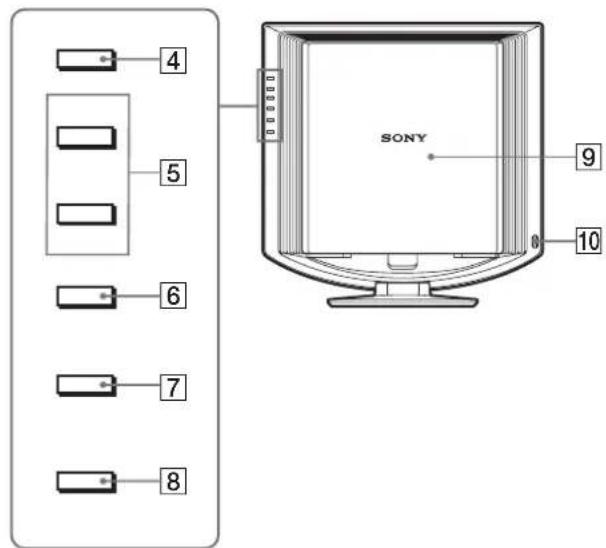

LCD monitorün yandan görüntü sü

4 5 6 7 8 SONY 9 10

① ⏻ (Güç) düğmesi ve ⏻ (güç) ışığı (sayfalar 9, 19) Ekranı açmak ve kapatmak için, ⏻ (güç) anahtarına basın. Güç ışığı, monitör açıldığında yeşil yanar, monitör enerji tasarrufu modundayken ise turuncu olarak yanar.
② Işık sensörü (sayfa 20) Bu sensör çevredeki alanın parlaklığını ölçer. Sensörü kağıt vs. ile kapatmadığınızdan emin olun.
3 Stereo hoparlörler (sayfa 19) Bu hoparlörler ses sinyallerini ses olarak dışarı verir.
④ MENU düğmesi (sayfa 12) Bu düzme menü ekranını açar ve kapatır.
⑤ ↓/↑ ve △ (ses kontrol) düğmeleri (sayfalar 12, 19) Bu düğmeler menü maddelerini seçmek ve ayar yapmak için ve sesi kontrol etmek üzere “Ses” menüsünü görüntülemek için kullanılır.
⑥ OK düğmesi (sayfa 12) Bu düğme, ↓/↑ düğmeleri ile seçilen menü maddelerini ve yapılan ayarları aktive eder (5).
7 INPUT düğmesi (sayfa 11) Bu düğme, monitöre iki bilgisayar bağlandığında video giriş sinyalinin INPUT1, INPUT2 ve INPUT3 arasında geçiş yapmasını sağlar.
8 Düzmesi (sayfa 20) Bu düğme MOD'u (PICTURE/AUDIO) değiştirir.
⑨ Arka kapak (sayfa 7) Bu kapağı, kabloları veya ağ kablolarını takarken yukari kaydiriniz.
10 Kulaklık fişi (sayfa 19) Bu fiş ses sinyallerini kullaklıklara verir.

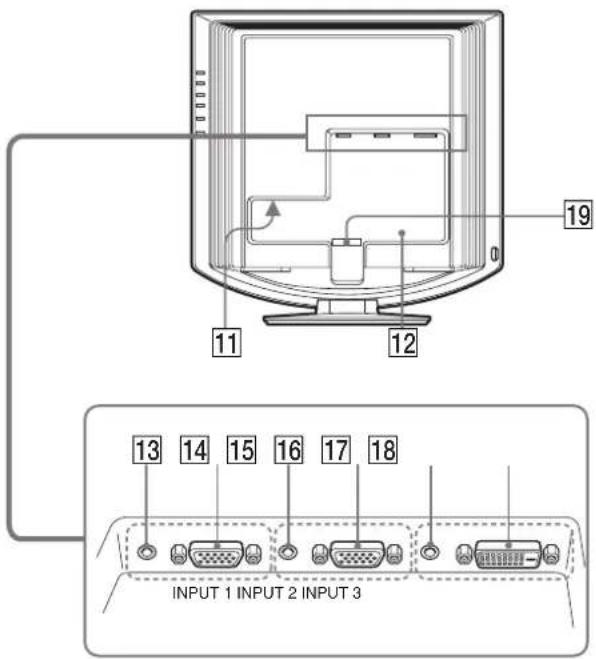

LCD monitörün arka yüzü

19 11 12 13 14 15 16 17 18 INPUT 1 INPUT 2 INPUT 3

11 AC IN soketi (sayfa 8)

Bu soket güç kablosunu bağlar (sağlanmıştır).

12 Güvenlik Kilidi Boşluğu

Güvenlik kilidi boşluğu Kensington Micro Saver Security System ile birlikte kullanılmalıdır. Micro Saver Security System, Kensington'un tescilli markasıdır.

13 INPUT1 için ses giriş fişi (sayfa 8)

Bu fiş, bir bilgisayarın ses çıkış fişine bağlandığında veya INPUT1'e diğer bir ses cihazı bağlandığında ses sinyallerini verir.

14 INPUT2 için HD15 giriş soketi (analog RGB) (sayfa 7)

Bu soket RGB video (0,700 Vp-p, pozitif) ve sync sinyallerini verir.

15 INPUT2 için ses giriş fisi (sayfa 8)

Bu fiş, bir bilgisayarın ses çıkış fişine bağlandığında veya INPUT2'ye diğer bir ses cihazı bağlandığında ses sinyallerini verir.

16 INPUT2 için HD15 giriş soketi (analog RGB) (sayfa 7)

Bu soket RGB video (0,700 Vp-p, pozitif) ve sync sinyallerini verir.

17 INPUT3 için ses giriş fisi (sayfa 8)

Bu fiş, bir bilgisayarın ses çıkış fişine bağlandığında veya INPUT3'e diğer bir ses cihazı bağlandığında ses sinyallerini verir.

18 INPUT3 için DVI-D giriş soketi (dijital RGB) (sayfa 7)

Bu soket DVI Rev. 1.0 ile uyumlu dijital RGB video sinyallerini verir.

19 Kablo tutucu (sayfa 9)

Bu parça, kabloları ve ağ kablolarını monitöre sabitler.

Kurulum

Monitörünüzü kullanmaya başlamadan önce, aşağıdakilerin kutuda bulunduğundan emin olun.

• LCD ckran
• Güç kablosu
• HD15-HD15 video sinyal kablosu (analog RGB)
• DVI-D video sinyal kablosu (dijital RGB)
- Ses kablosu (stereo mini fiş)
- CD-ROM (Windows/Macintosh için program yazılımı, İşletim Talimatları, vs.)
- Garanti kartı
• Kolay Kurulum Kilavuzu

Kurulum 1:Video sinyal kablolarını takın

• Bağlamadan önce monitörü ve bilgisayarınızı kapatın.
• Bilgisayarı monitörün HD15 giriş soketine (analog RGB) bağlarken, bakınız “HD15 çıkış soketi olan bir bilgisayar bağlayın (analog RGB).”

Not

Video sinyal kablosu bağlayıcısının pinlerine dokunmayın, dokunmak pinlerin eğilmesine yol açabilir.

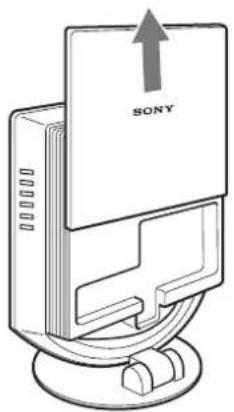

Arka kapağı yukarı kaydırın.

SONY

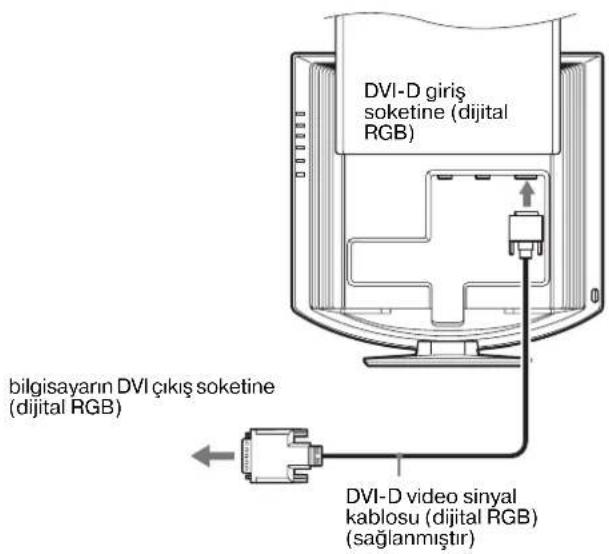

DVI çıkış soketi olan bir bilgisayar bağlayın (dijital RGB)

Sağlanan DVI-D video sinyal kablosunu (dijital RGB) kullanarak, bilgisayarı monitorün INPUT3 için olan DVI-D giriş soketine (dijital RGB) bağlayın.

DVI-D giriş soketine (dijital RGB) bilgisayarın DVI çıkış soketine (dijital RGB) DVI-D video sinyal kablosu (dijital RGB) (sağlanmıştır)

HD15 çıkış soketi olan bir bilgisayar bağlayın (analog RGB)

Sağlanan HD15-HD15 video sinyal kablosunu (analog RGB) kullanarak, bilgisayarı monitorün INPUT1 veya INPUT2 için olan HD 15 giriş soketine (analog RGB) bağlayın.

Bilgisayarı, aşağıdaki şekillere bakarak bağlayın.

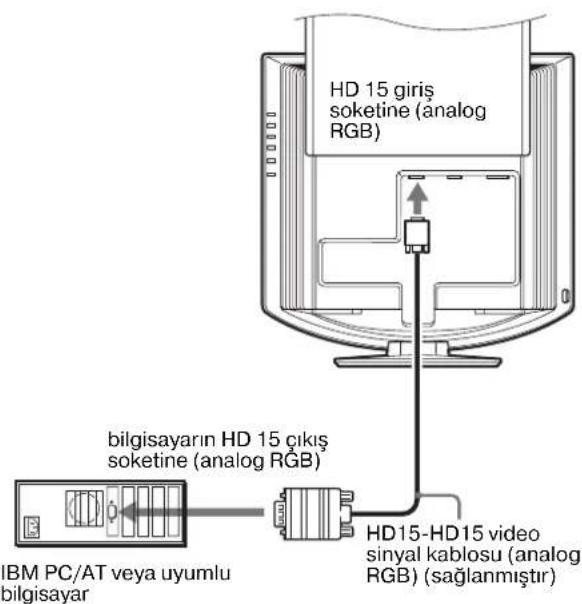

■ IBM PC/AT veya uyumlu bilgisayara bağlama

HD 15 giris soketine (analog RGB) bilgisayarın HD 15 çıkış soketine (analog RGB) IBM PC/AT veya uyumlu bilgisayar HD15-HD15 video sinyal kablosu (analog RGB) (sağlanmıştır)

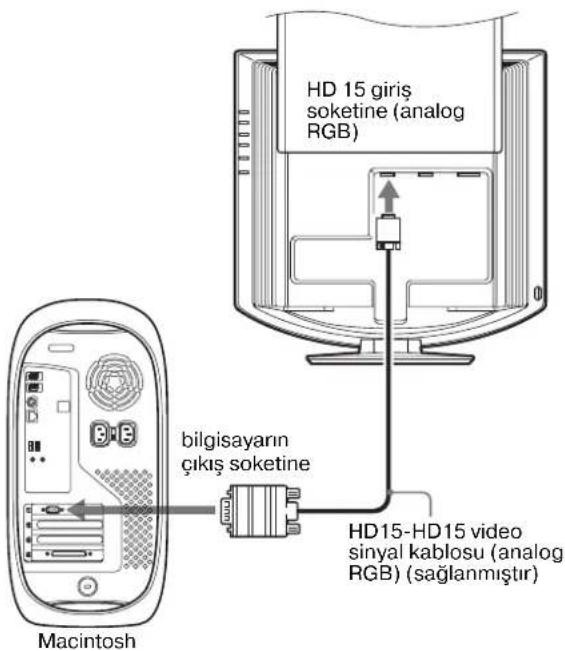

■Bir Macintosh bilgisayara bağlama

HD 15 giriş soketine (analog RGB) bilgisayarın çıkış soketine Macintosh HD15-HD15 video sinyal kablosu (analog RGB) (sağlanmıştır)

Bir Macintosh bilgisayar bağlarken, gerekirse bir adaptör (sağlanmamıştır) kullanın. Video sinyal kablosunu bağlamadan önce adaptörü bilgisayara bağlayın.

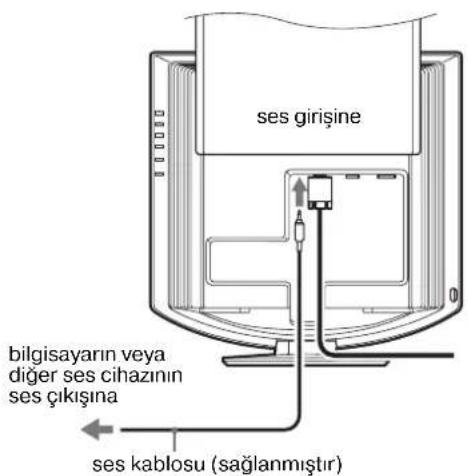

Kurulum 2: Ses kablosunu bağlayın

Verilen ses kablosunu monitörün ilgili ses giriş fişine bağlayın.

Monitörün hoparlörlerini veya kulaklıklarını kullanarak, bilgisayarınızdan veya monitörün ses giriş fislerine bağlı diğer ses cihazlarından gelen sesleri dinleyebilirsiniz.

Daha fazla bilgi için, bkz "Sesi kontrol etme" sayfa 19.

ses girişine bilgisayarın veya diğer ses cihazının ses çıkışına ses kablosu (sağlanmıştır)

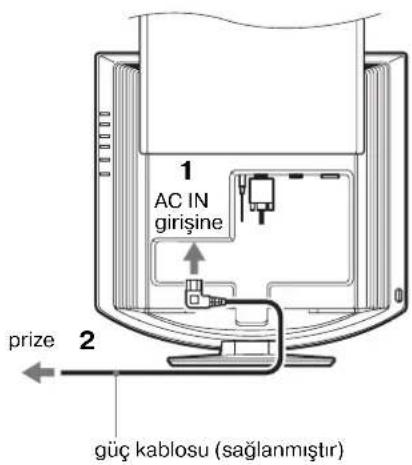

Kurulum 3:Güç kablosunu bağlayın

1 Sağlanan güç kablosunu monitorün AC IN soketine sağlam bir şekilde bağlayın.

2 Diğer ucu bir prize sağlam bir şekilde takın.

1 AC IN girişine prize 2 güç kablosu (sağlanmıştır)

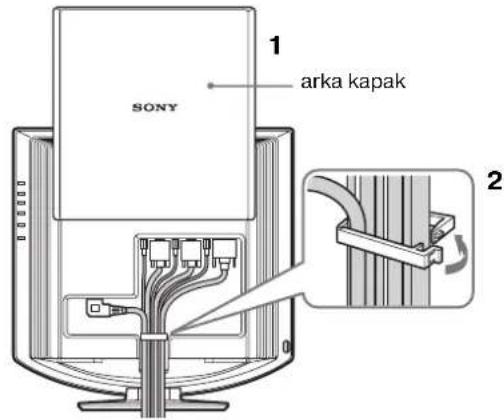

Kurulum 4: Kordonları ve kabloları sarın

1 Arka kapağı yukarı kaydırın.
2 Kabin üzerindeki kablo tutucusunu kullanarak video sinyal kablosunu, ses kablolarını ve güç kablosunu sağlamlayın.
3 Arka kapağı aşağı kaydırın.

1 arka kapak SONY 2

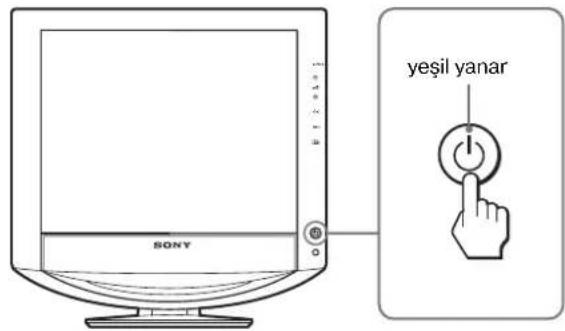

Kurulum 5: Monitörü ve bilgisayarı açın

1 Monitörün önündeki ⏻ (güç düğmesine) basın. ☐ (Güç) ışığı yeşil yanacaktır.

2 Bilgisayarı açın.
3 İstediğiniz giriş sinyalini seçmek için INPUT düğmesine basın.

Seçilen girişin resmi ekranda belirir.

Daha fazla bilgi için, bkz “Giriş sinyalini seçme (INPUT düğmesi)” sayfa 11.

Monitörünüzün kurulumu tamamlanmıştır. Eğer gerekliyse görüntü ayarlamak için monitorün kontrol düğmelerini kullanın (sayfa 12).

Eğer ekranınızda görüntü yoksa

• Monitörün bilgisayarınıza düzgün olarak bağlandığından emin olun.
• Eğer ekranda "NO INPUT SIGNAL" görüntülenirse:

— Bilgisayar enerji tasarrufu modundadır. Klavyede herhangi bir tuşa basmayı veya fareyi hareket ettirmeyi deneyin.
- INPUT düğmesine basarak giriş sinyal ayarının doğru olup olmadığını kontrol edin (sayfa 11).

- Eğer ekranda "CABLE DISCONNECTED" görüntülenirse:

– Video sinyal kablosunun düzgün şekilde bağlı olup olmadığını kontrol edin.
- INPUT düğmesine basarak giriş sinyal ayarının doğru olup olmadığını kontrol edin (sayfa 11).
- Eğer ekranınızda "OUT OF RANGE" belirirse, eski monitorü tekrar bağlayın. Ardından bilgisayarın ekran kartını, aşağıdaki aralıklara ayarlayın.

	Analog RGB Dijital RGB
Yatay frekans	28–80 kHz 28–64 kHz
Dikey frekans	48–75 Hz 60 Hz
Çözünürlük	1280 × 1024 veya daha düşük	1280 × 1024 veya daha düşük

Görüntülü mesaj hakkında daha geniş bilgi için, bkz “Hata belirtileri ve olası giderme yöntemleri” sayfa 22.

Özel sürücülere gerek yoktur

Bu monitör "DDC" Tak ve Çalıştır (Plug & Play) standartlarına uygundur ve otomatik olarak monitör bilgilerini algılar. Bilgisayarınıza özel bir sürücü yüklenmesine gerek duyulmaz.

Monitörü PC'nize bağladıktan sonra PC'yi ilk kez çalıştırdığımızda Kurulum Sihirbazy ekranda belirebilir. Bu durumda, ekranda beliren talimatları takip edin. Tak ve Kullan Monitör otomatik olarak seçilir, böylece monitörü kullanabilirsiniz.

Dikey frekans 60 Hz'e ayarlıdır.

Titremeler ortadan kalktığında monitörü bu haliyle kullanabilirsiniz. Ayrı bir yüksek değer için dikey frekansı ayarlamanıza gerek yoktur.

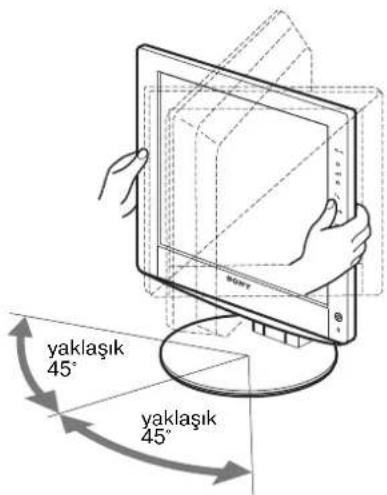

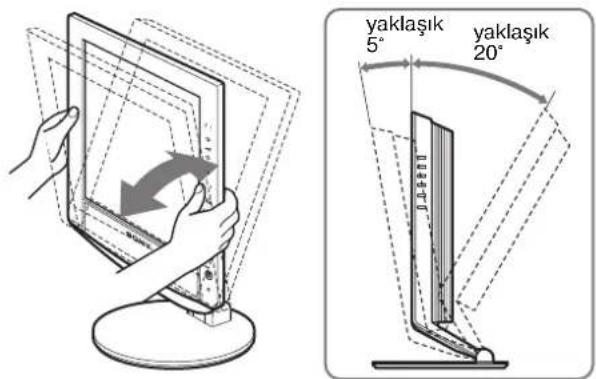

Kurulum 6: Eğikliği ve açıyı ayarlama

Monitör aşağıda belirtilen açılarda ayarlanabilir.

LCD panelin kenarlarından kavrayın ve ekran açılarını ayarlayın.

yaklaşık 5° yaklaşık 20°

yaklaşık 45° yaklaşık 45°

Monitörü rahat bir şekilde kullanmak için

Monitörünüzün görüş açısını, üzerinde bulunduğu masa ve kullandığınız sandalyenin yüksekliğine göre ve ışık monitörden gözünüze yansımayacak şekilde ayarlayın.

Not

Ekran eğimini ve yüksekliğini ayarlarken, monitörü masaya çarpmamaya dikkat ederek, yavaş ve dikkatli hareket edin.

Giriş sinyalini seçme

(INPUT düğmesi)

INPUT düğmesine basın.

Bu düğmeye her bastığınızda giriş sinyali değişir.

Ekran mesajı(Sol üst köşede yaklaşık 5saniye gözükür.)	Giriş sinyali yapılandırma
INPUT1: HD15 HD15 giriş soketi(analog RGB) INPUT1 için
INPUT2: HD15 HD15 giriş soketi(analog RGB) INPUT2 için
INPUT3: DVI-D DVI-D giriş soketi(dijital RGB) INPUT3 için

Monitörün Kullanıcıya Bağlı Ayarı

Ayarları yapmadan önce

Monitörü bilgisayara bağlayın ve ikisini de çalıştırın. İyi sonuç elde etmek için, ayar yapmadan önce en az 30 dakika bekleyin.

Ekranda beliren menüyü kullanarak monotörünüzde pek çok ayar değişikliği yapabilirsiniz.

Menüyü kullanma

1 Ana menüyü gösterme.

Ekrandaki ana menüyü göstermek için MENU düğmesine basın.

MENU P. CTURE/AUDIO1 MOVIE 1280 1024 60 Hzx

2 Menüyü seçin.

İstediğiniz menüyü görüntülemek için ↓/↑ düğmelerine basın. İlk menü maddesine geçmek için OK düğmesine basın.

3 Ayarlamak istediğiniz maddeyi seçin.

Ayar yapmak istediğiniz maddeyi seçmek için, ↓/↑ düğmelerine daha sonra da OK düğmesine basın.

menü maddelerinden biri ise.

Seçtiğinizde ve OK düğmesine bastığınızda, ekran bir önceki menüye döner.

4 Maddeyi ayarlayın.

Ayarlamaları yapmak için ↓/↑ düğmelerine daha sonra da OK düğmesine basın.

OK düğmesine bastığınızda ayarlar saklanır ve ekran bir önceki menüye döner.

Normal görüntüye dönmek için MENU düğmesine bir kez basın. Eğer herhangi bir düğmeye basılmazsa menü 45 saniye içinde otomatik olarak kapanır.

■ Ayarları fabrika ayarlarına geri döndürme.

Ayarları, RESET menüsünü kullanarak sıfırlayabilirsiniz. Ayarları sıfırlama ile ilgili daha fazla bilgi için, bakınız sayfa 18 deki ➔ (RESET).

PICTURE/AUDIO menüsü

PICTURE/AUDIO menüsünü kullanarak aşağıdaki öğeleri ayarlayabilirsiniz.

• MODE (GAME/MOVIE/PC/AUTO)
• PICTURE
• AUDIO
• MODE RESET →←

Amacınıza göre uygun ekran parlaklığını seçebilirsiniz. PICTURE/AUDIO ayarları her bir mod için ayarlanabilir. Ayrıca, her giriş (INPUT1/INPUT2/INPUT3) için modu değiştirebilirsiniz.

1 MENU düğmesine basın.

Ana menü ekranda görüntülenir.

2 (PICTURE AUDIO)'i seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın. PICTURE/AUDIO menüsü ekranda görüntülenir.
3 "MOVIE" i seçmek için ↓/↓ düğmelerine ve sonra da OK düğmesine basın.

MODE menüsü ekranda görüntülenir.

MODE GAME ■MOVIE PC AUTO 1 2 8 0 x 1 0 2 4 / 6 0 Hz OK EX MENU

4 İstediğiniz modu seçmek için ↓/↑ düğmesine basın ve sonra OK düğmesine basın.

Varsayılan ayar MOVIE' dir.

• GAME: Parlak resim.
• MOVIE: Güçlü kontrastlı net resim.
• PC: Yumuşak tonlu resim.
- AUTO: Ekran parlaklığını çevre parlaklığına göre otomatik olarak ayarlar (otomatik parlakkık ayarlama fonksiyonu). Daha fazla bilgi için, bkz “Otomatik parlakkık ayarlama fonksiyonu (ışık sensörü)” (sayfa 20).

NOT

AUTO modda, arka ışığı ayarlayamazsız.

■ PICTURE menü

PICTURE menüsünü kullanarak aşağıdaki öğeleri ayarlayabilirsiniz.

• BACKLIGH
  • CONTRAST ①
  • BRIGHTNESS
  • GAMMA menüsü γ
  • COLOR menüsü
  • SHARPNESS

PICTURE MOVIE 100 : 100 70 50 1280 x 1024 / 60Hz

BACKLIGHT ayarlama

Eğer ekran çok parlaksa, arka ışığı ayarlayın ve ekranın daha kolay görünmesini sağlayın.

1 MENU düğmesine basın.
Ana menü ekranda görüntülenir.
2 (PICTURE/AUDIO)'i seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın. PICTURE/AUDIO menüsü ekranda görüntülenir.
3 (PICTURE) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın. PICTURE menüsü ekranda görüntülenir.
4 “| BackLIGHT” seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın. “BACKLIGHT” menüsü ekranda görüntülenir.
5 Işık seviyesini ayarlamak için, ↓/↑ düğmelerine basın ve sonra OK düğmesine basın.

CONTRAST ayarlama ①

Resim kontrastını ayarlayın.

1 MENU düğmesine basın.
Ana menü ekranda görüntülenir.
2 (PICTURE/AUDIO)'i seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın. PICTURE/AUDIO menüsü ekranda görüntülenir.
3 (PICTURE) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın. PICTURE menüsü ekranda görüntülenir.
4 “O CONTRAST” seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın. “CONTRAST” menüsü ekranda görüntülenir.
5 Kontrastı ayarlamak için, ↓/↑ düğmelerine basın ve sonra OK düğmesine basın.

BRIGHTNESS ayarlama

Resmin parlaklığını ayarlayın (siyah seviyesi).

1 MENU düğmesine basın.

Ana menü ekranda görüntülenir.

2 (PICTURE/AUDIO)'i seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın. PICTURE/AUDIO menüsü ekranda görüntülenir.
3 (PICTURE) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın. PICTURE menüsü ekranda görüntülenir.
4 “BRIGHTNESS” seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın. “BRIGHTNESS” menüsü ekranda görüntülenir.
5 Parlaklığı ayarlamak için, ↓/↑ düğmelerine basın ve sonra OK düğmesine basın.

GAMMA ayarlama γ

Görüntünün renk gölgesini, görüntünen orijinal renk gölgesi ile birleştirebilirsiniz.

1 MENU düğmesine basın.

Ana menü ekranda görüntülenir.

2 (PICTURE/AUDIO)'i seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın. PICTURE/AUDIO menüsü ekranda görüntülenir.
3 (PICTURE) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın. PICTURE menüsü ekranda görüntülenir.
4 “γ (GAMMA)” seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın. GAMMA menüsü ekranda görüntülenir.
5 İstediğiniz modu seçmek için ↓/↑ düğmelerine basın ve sonra OK düğmesine basın.

COLOR ayarlama

Görüntünün beyaz renk alanındaki renk seviyesini, varsayılan renk ısısı ayarlarından seçebilirsiniz.

Ayrıca, gerekirse, renk ısısına ince ayar da yapabilirsiniz.

COLOR ■9300K 6500K USER LADJUST 1280 1024 .60Hz x

1 MENU düğmesine basın.

Ana menü ekranda görüntülenir.

2 (PICTURE/AUDIO)'i seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın. PICTURE/AUDIO menüsü ekranda görüntülenir.
3 (PICTURE) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın. PICTURE menüsü ekranda görüntülenir.
4 “☐ (COLOR)” seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın. COLOR menüsü ekranda görüntülenir.
5 İstediğiniz renk ısısını seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın. Renk ısısı 9300K'dan 6500K'ya doğru ayarlanırken beyaz dengesi maviden kırmızıya doğru değişir.

Renk ısısına ince ayar yapma

Renk ısisı her bir mod için ayarlanabilir. (GAME/MOVIE/PC/AUTO)

1 MENU düğmesine basın.

Ana menü ekranda görüntülenir.

2 (PICTURE/AUDIO)'i seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın. PICTURE/AUDIO menüsü ekranda görüntülenir.
3 (PICTURE) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın. PICTURE menüsü ekranda görüntülenir.
4 “☐ (COLOR)” seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın. COLOR menüsü ekranda görüntülenir.
5 "ADJUST" seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın. Renk ısısı için ince ayar menüsü ekranda belirir.

USER ADJUSTMENT R 128 G 128 B 128 1280 1024 60 Hz x OK EXI MENU

6 R (Kırmızı) veya B (Mavi) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın. Ardından, istediğiniz renk ısısını ayarlamak için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

Bu ayar, renk ısısını R ve B bölümlerini G (yeşil) bölümüne göre arttırarak veya azaltarak değiştirdiğinden, G bölümü sabittir.

7 ↻ seçeneğini seçmek için ↓/↑ düğmelerine ve OK düğmesine basın.

Yeni renk ayarı bellekte saklanır ve "Kullanıcı" seçildiğinde otomatik olarak geri çağrılır.

COLOR menüsü ekranda görüntülenir.

SHARPNESS ayarlama

Görüntülerin kenarlarını keskinleştirmek vs. için ayarlayın.

1 MENU düğmesine basın.

Ana menü ekranda görüntülenir.

2 (PICTURE/AUDIO)'i seçmek için ↓/↑

düğmelerine ve sonra da OK düğmesine basın.

PICTURE/AUDIO menüsü ekranda görüntülenir.

3 (PICTURE) seçeneğini seçmek için ↓/↑

düğmelerine ve sonra da OK düğmesine basın.

PICTURE menüsü ekranda görüntülenir.

4 "☐ SHARPNESS" seçeneğini seçmek için ↓/↑

düğmelerine ve sonra da OK düğmesine basın.

SHARPNESS menüsü ekranda görüntülenir.

5 Keskinliği ayarlamak için, ↓/↑ düğmelerine basın

ve sonra OK düğmesine basın.

AUDIO menüsü

AUDIO menüsünü kullanarak aşağıdaki öğeleri ayarlayabilirsiniz.

TREBLE, BASS veya BALANCE'yi ayarlama

1 MENU düğmesine basın.

Ana menü ekranda görüntülenir.

2 (PICTURE/AUDIO)'i seçmek için ↓/↑

düğmelerine ve sonra da OK düğmesine basın.

PICTURE/AUDIO menüsü ekranda görüntülenir.

3 (AUDIO) seçeneğini seçmek için ↓/↑

düğmelerine ve sonra da OK düğmesine basın.

4 TREBLE, BASS veya BALANCE seçeneğini seçmek

için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

5 İstediğiniz modu seçmek için ↓/↑ düğmelerine

basın ve sonra OK düğmesine basın.

SURROUND ayarlama

1 MENU düğmesine basın.

Ana menü ekranda görüntülenir.

2 (PICTURE/AUDIO)'i seçmek için ↓/↑

düğmelerine ve sonra da OK düğmesine basın.

PICTURE/AUDIO menüsü ekranda görüntülenir.

3 (AUDIO) seçeneğini seçmek için ↓/↑

düğmelerine ve sonra da OK düğmesine basın.

4 SURROUND seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.
5 İstediğiniz modu seçmek için ↓/↑ düğmelerine basın ve sonra OK düğmesine basın.

SURROUND SRS WOW OFF 1 2 8 0 1 0 2 4 /6 0 Hz x

- SRS WOW:

Derin, zengin bastonu ve net yüksek ton zengin bir surround ses sağlar ve özellikle filmler ve oyunlar güçlü ses ile daha eğlenceli hale gelir.

• OFF (KAPALI): SRS WOW efektini kapatır.

SRS Laboratuarları tarafından geliştirilen son teknolojiyi kullanan SRS WOW, çeşitli ses kaynaklarının ses kalitesini önemli miktarda artırır.

■ MODE RESET menüsü (tüm modları varsayılan ayara geri döndürme)

Yaptığınız ayarları fabrika ayarlarına geri döndürebilirsiniz.

1 MENU düğmesine basın.

Ana menü ekranda görüntülenir.

2 (PICTURE/AUDIO)'i seçmek için ↓/↑

düğmelerine ve sonra da OK düğmesine basın.

PICTURE/AUDIO menüsü ekranda görüntülenir.

3 “→← RESET” seçeneğini seçmek için ↓/↑

düğmelerine ve sonra da OK düğmesine basın.

"RESET" menüsü ekranda görüntülenir.

4 İstediğiniz modu seçmek için ↓/↑ düğmelerine basın ve sonra OK düğmesine basın.

• OK: PICTURE/AUDIO menüsündeki her modu varsayılan ayarlara geri döndürmek için.
• CANCEL: Sifirlamayı iptal etmek ve PICTURE/AUDIO menüsüne dönmek için.

SCREEN menüsü (sadece log RGB sinyali)

SCREEN menüsünü kullanarak aşağıdaki öğeleri ayarlayabilirsiniz.

• AUTO
- PHASE
• PITCH
• H CENTER
• V CENTER

SCREEN AUTO PHASE PITCH H CENTER V CENTER 1280 1024 /60 Hz x

Not

INPUT3 için DVI-D giriş soketinden dijital RGB sinyalleri alırken, ayar gereksizdir.

■ Otomatik görüntü kalitesi ayarlama fonksiyonu

Monitör bir giriş sinyali aldığında, otomatik olarak resmin pozisyonunu ve keskinliğini (faz/aralık) ayarlar ve ekranda net bir resmin görüntülenmesini sağlar (sayfa 20).

Not

Otomatik görüntü kalitesi fonksiyonu aktif durumda olduğunda sadece ⏻ (güç) düğmesi çalışır.

Eğer bu monitörün otomatik görüntü kalitesi fonksiyonu, görüntüyü tam olarak ayarlayamazsa

Geçerli giriş sinyali için, daha ileri otomatik görüntü kalitesi ayarları yapabilirsiniz (Aaşağıdaki “AUTO” bölümüne bakın).

Eğer görüntü kalitesiyle ilgili daha fazla ayar yapmak isterseniz

Görüntünün keskinliğini (faz/aralık) ve konumunu (yatay/dikey konumunu) elinizle ayarlayabilirsiniz.

Bu ayarlar, bellekte saklanır ve monitor önceden girilmiş veya kayıtlı giriş sinyalini aldığında, otomatik olarak geri çağrılır.

■ Geçerli giriş sinyali için, daha ileri otomatik görüntü kalitesi ayarları yapabilirsiniz (AUTO)

1 MENU düğmesine basın.

Ana menü ekranda görüntülenir.

2 (SCREEN) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

SCREEN menüsü ekranda görüntülenir.

3 "AUTO" seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

Ekranın, geçerli giriş sinyali için faz, aralık ve yatay/dikey konumu ile ilgili gerekli ayarlamaları yapın ve bunları saklayın.

■ Resmin keskinliğini manuel olarak ayarlama (Phase (Faz)/Pitch (Aralık))

Resmin keskinliğini aşağıdaki şekilde ayarlayabilirsiniz. Bu ayar, bilgisayar monitorün HD15 giriş soketine (analog RGB) bağlandığında etkindir.

1 Bilgisayarda çözünürlüğü 1280 × 1024 olarak ayarlayın.

2 CD-ROM'ü yerleştirin.

3 CD-ROM 'u başlatın ve örnek testi görüntüleyin. Windows Kullanıcıları İçin

Otomatik çalıştırma işlemi başladığında:

Display Adjustment tool 'a (Utility) tıklayın.

"Adjust" a tıklayın ve çözünürlüğü doğrulayın ve ardından "Next" e tıklayın.

PITCH ve PHASE için örnek test sırayla görüntülenir.

Otomatik çalıştırma işlemi başarısız olduğunda:

1 "My Computer" i açın ve CD-ROM simgesine tıklayın.

"Explorer"a gidin ve CD-ROM simgesini açın.

2 [Utility]'yi açın ve ardından [Windows]'i seçin.

3 [Win_Utility.exe]’yi çalıştırın.

Örnek test görüntülenir.

Macintosh kullanıcıları için

I [Utility]'yi açın ve ardından [Mac]'i seçin.

2 [Mac_Utility.exe]'yi çalıştırın.

Örnek test görüntülenir.

4 MENU düğmesine basın.

Ana menü ekranda görüntülenir.

5 (SCREEN) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

SCREEN menüsü ekranda görüntülenir.

6 "PHASE" seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

“PHASE” ayar menüsü ekranda görüntülenir.

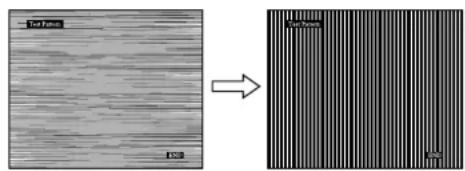

7 Yatay çizgiler minimum seviyeye inene kadar ↓/↑ düğmelerine basın.

Ayarı, yatay çizgiler minimum seviyede olacak şekilde yapın.

Text Feature Text Depth

8 OK düğmesine basın.

Ana menü ekranda görüntülenir.

Eğer tüm ekranda dikey çizgiler görüntülenirse, aralığı (pitch) aşağıdaki şekilde ayarlayın.

9 "PITCH" seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

“PITCH” ayar menüsü ekranda görüntülenir.

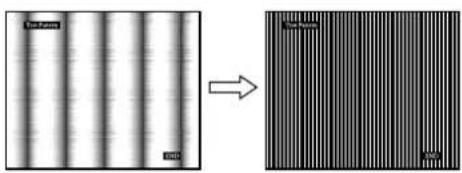

10 Dikey çizgiler kaybolana kadar ↓/↑ düğmelerine basın.

Ayarı, dikey çizgiler kaybolacak şekilde yapın.

11 Örnek testi sona erdirmek için ekrandaki END 'e tiklayin.

■ Resmin konumunu manuel olarak ayarlama (H CENTER /V CENTER)

Görüntü ekranın merkezinde bulunmuyorsa görüntüyü ortalamak için aşağıdaki adımları takip edin.

1 Bilgisayarda çözünürlüğü 1280 × 1024 olarak ayarlayın.

2 CD-ROM'ü yerleştirin.

3 CD-ROM 'u başlatın ve örnek testi görüntüleyin. Windows Kullanıcıları İçin Otomatik çalıştırma işlemi başladığında:

Display Adjustment tool 'a (Utility) tıklayın.

"Adjust" a tıklayın ve çözünürlüğü doğrulayın ve ardından "Next" e tıklayın.

H CENTER ve V CENTER için örnek test sırayla görüntülenir.

Otomatik çalıştırma işlemi başarısız olduğunda:

1 "My Computer" i açın ve CD-ROM simgesine tıklayın. "Explorer" a gidin ve CD-ROM simgesini açın.

2 | Utility|'yi açın ve ardından | Windows |'i seçin.

3 [Win_Utility.exe]'yi çalıştırn.

Örnek test görüntülenir.

Macintosh kullanıcıları için

1 | Utility|'yi açın ve ardından |Mac|'i seçin.

2 [Mac_Utility.exe]yi çalıştırın.

Örnek test görüntülenir.

4 MENU düğmesine basın.

Ana menü ekranda görüntülenir.

5 (SCREEN) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın. SCREEN menüsü ekranda görüntülenir.

6 "H CENTER" veya "V CENTER" seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

“H CENTER” ayar menüsü veya “V CENTER” ayar menüsü ekranda görüntülenir.

7 Örnek testi ekranda ortalamak için, ↓/↑ düğmelerine basın.

8 Örnek testi sona erdirmek için ekrandaki END 'e tiklayin.

MENU POSITION menüsü

Eğer ekrandaki bir nesneyi görmenizi engelliyorsa, menü konumunu değiştirebilirsiniz.

MENU POSITION 1 280 1 024 /60 Hz x OK EX I New

1 MENU düğmesine basın.

Ana menü ekranda görüntülenir.

2 (MENU POSITION) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

"MENU POSITION" menüsü ekranda görüntülenir.

3 İstediğiniz konumu seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

Menünün yeri için 9 konumdan birini seçebilirsiniz.

INPUT SENSING ON/OFF menüsü

INPUT SENSING ON/OFF menüsünde AUTO ON seçeneğini seçtiğinizde, monitor otomatik olarak bir giriş terminaline bir giriş sinyali saptar ve enerji tasarruf moduna girmeden önce girişi otomatik olarak değiştirir.

INPUT SENSING ■ AUTO ON AUTO OFF 1 2 8 0 1 0 2 4 /6 0 Hz x

1 MENU düğmesine basın.

Ana menü ekranda görüntülenir.

2 (INPUT SENSING ON/OFF) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

INPUT SENSING menüsü ekranda görüntülenir.

3 İstediğiniz modu seçmek için ↓/↑ düğmelerine basın ve sonra OK düğmesine basın.

- ON: Seçilen giriş terminalinde giriş sinyali yoksa veya INPUT düğmesi ile bir giriş terminali seçtiğinizde ve terminalde giriş sinyali yoksa, ekran mesajı görüntülenir (sayfa 21) ve monitor, girişi otomatik olarak değiştirmek için başka bir giriş terminaline yönclik giriş sinyalini kontrol eder. Giriş değiştirildiğinde, seçilen giriş terminali ekranın sol üst kısmında görüntülenir. Giriş sinyali yoksa, monitor otomatik olarak enerji tasarruf moduna geçer.

- OFF: Giriş otomatik olarak değiştirilmez. Girişi değiştirmek için INPUT düğmesine basın.

A LANGUAGE menü

LANGUAGE ■ENGLISH FRANÇAIS DEUTSCH ESPAÑOL ITALIANO 1280 x 1024 / 60 Hz

1 MENU düğmesine basın.

Ana menü ekranda görüntülenir.

2 (LANGUAGE) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

LANGUAGE menüsü ekranda görüntülenir.

3 Bir dil seçmek için, ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

· English: İngilizce
• Français: Fransızca
• Deutsch: Almanca
- Español: Íspanyolca
- Italiano: Íltalyanca
• Nederlands: Felemenkçe
- Svenska: İsveççe
• Русский: R u s ç
- 日本語: J a p o n c a
- 中文：C i n c e

→← RESET menü (varsayılan ayarlara geri döndürme)

OK CANCEL 1280x1024/60Hz

1 MENU düğmesine basın.

Ana menü ekranda görüntülenir.

2 … (RESET) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın.

RESET menüsü ekranda görüntülenir.

3 İstediğiniz modu seçmek için ↓/↑ düğmelerine basın ve sonra OK düğmesine basın.

• OK: Yapılan ayarları, fabrika ayarlarına geri döndürmek için “LANGUAGE” ayarı bu yöntemle değişmez.
• CANCEL: Sifirlamayı iptal etmek ve menü ekranına dönmek için.

MENU LOCK menüsü

İstenmeyen ayarları ve sıfırlamaları önlemek için, düğmelerin kontrollerini kilitler.

ON OFF 1280 x 1024 / 60 Hz OK EX I TMU

1 MENU düğmesine basın.

Ana menü ekranda görüntülenir.

2 O _m (MENU LOCK) seçeneğini seçmek için ↓/↑ düğmelerine ve sonra da OK düğmesine basın. MENU LOCK menüsü ekranda görüntülenir.
3 "On" veya "Off." seçeneğini seçmek için ↓/↑ düğmelerine basın.

- ON: Sadece ⏻ (güç) anahtarı vc INPUT düğmesi çalışacaktır. Eğer herhangi bir işlem yapmaya çalışırsanız, ekranda ikonu belirir.

- OFF: “MENU LOCK” ayarını kapalıya getirir. a “MENU LOCK” ayarı “ON” olarak seçildiyse, MENU düğmesine bastığınızda, “MENU LOCK” otomatik olarak seçilir.

Teknik Özellikler

Sesi kontrol etme

Monitörün hoparlörlerini veya kulaklıkları kullanarak, bilgisayarınızdan veya monitörün ses giriş fislerine bağlı diğer ses cihazlarından gelen sesleri dinleyebilirsiniz.

Ana menüden ayrı bir “Ses” menüsünü kullanarak sesi kontrol edebilirsiniz.

1 Ekranda herhangi bir menü görünmediğinde ↓/↑ düğmelerine basın.

2 Sesi kontrol etmek için ↓/↑ düğmelerine basın.

Yaklaşık 5 saniye sonra menü otomatik olarak kaybolur.

Notlar

• Ekranda ana menü görüntülenirken sesi ayarlayamazsız.
• Monitör enerji tasarruf modundayken, hoparlörlerden veya kulakhlklardan ses gelmez.

Enerji tasarrufu fonksiyonu

Bu monitör VESA, ENERGY STAR (yalnızca SDM-HX75) ve NUTEK enerji tasarrufu standartlarına uygundur. Monitör eğer Analog giriş için DPMS (Display Power Management Standard)/Dijital giriş için DMPM (DVI Digital Monitor Power Management) uyumlu bir bir bilgisayara veya video grafik kartına bağlanırsa, monitör aşağıda gösterilen şekilde otomatik olarak enerji tüketimini azaltacaktır.

SDM-HX75

Enerji modu	Enerji tüketimi	+ (enerji) göstergesi
normal çalışma	50 W (maks.) yeşil
aktif kapanma* (derin uyku)**	1 W (maks.) kehribar
- (power) off (güç kapalı)	1 W (maks.) off

SDM-HX95

Enerji modu	Enerji tüketimi	+ (enerji) göstergesi
normal çalışma	60 W (maks.) yeşil
aktif kapanma* (derin uyku)**	1 W (maks.) kehribar
- (power) off (güç kapalı)	1 W (maks.) off

* Eğer bilgisayarınız "aktif kapanma" moduna geçerse, giriş sinyali kesilir ve ekranda "NO INPUT SIGNAL" (giriş sinyali yok) görüntülenir. 5 saniye sonra monitor enerji tasarrufu moduna geçer.
** "derin uyku" Environmental Protection Agency tarafından tanımlanan enerji tasarrufu modudur.

MOD'u Ayarlama (PICTURE/AUDIO) (modu)

Monitörün sağ tarafındanı düğmesine üst üste bastığınızda, MODE'u GAME → MOVIE → PC → AUTO olarak secebilirsiniz.

“AUTO” seçeneğini seçtiğinizde, monitör ekran parlaklığını çevre parlaklığına göre otomatik olarak ayarlar (otomatik parlaklık ayarlama fonksiyonu). Daha fazla bilgi için, bkz “Otomatik parlaklık ayarlama fonksiyonu (ışık sensörü)”.

düğmesine üst üste basın.

MODE'un varsayılan ayarı "MOVIE" olarak ayarlanmıştır.

düğmesine bir kez bastığınızda, “MOVIE” (varsayılan ayar) görüntülenir, tekrar bastığınızda, “PC” görüntülenir.

düğmesine her bastığınızda, mod aşağıdaki gibi değişir.

Her bir mod ekranda görünür ve MODE değiştirilir. Yaklaşık 5 saniye sonra menü otomatik olarak kaybolur.

Otomatik parlaklık ayarlama fonksiyonu (ışık sensörü)

Monitör, ekran parlaklığını çevre parlaklığına göre otomatik ayarlama özelliği ile donatılmıştır. Ekran parlaklığı, modunu monitrörün sağ tarafından düğmesi ile AUTO olarak ayarlayarak veya PICTURE/AUDIO menüsünde en uygun seviyeye ayarlanır. Ekran parlaklığının varsayılan ayarı MOVIE olarak ayarlanmıştır.

Ayrıca, monitörün sağ tarafından üğmesi ile modunu AUTO olarak ayarladığınızda, ayar çubuğu da görüntülenir. Çubuğu ↓/↑ dügmeleri ile ayarlayabilirsiniz. Ayarladığınız seviyeye göre ekran parlaklığı değişir.

Otomatik resim kalitesi ayarlama fonksiyonu (sadece analog RGB sinyali)

Monitör bir giriş sinyali aldığında, otomatik olarak resmin pozisyonunu ve keskinliğini (faz/aralık) ayarlar ve ekranda net bir resmin görüntülenmesini sağlar.

Temel (fabrika ayarlı) mod

Monitör bir giriş sinyali aldığında, ekranın ortasında yüksek kaliteli bir görüntü elde cdebilmek için, bu sinyali monitörün belleğinde saklı olan temel modlardan biri ile eşleştirir. Giriş sinyali temel mod ile uyuşursa, resim otomatik olarak uygun varsayılan ayarlarla ekranda görüntülenir.

Giriş sinyalleri temel modlardan biri ile uyuşmazsa

Monitör temel modlardan birine uymayan bir giriş sinyali alırsa, ekranda daima net bir görüntü sağlamak üzere, otomatik görüntü kalitesi ayar fonksiyonu aktive edilir (aşağıdaki monitor frekans aralıkları dahilinde):

Yatay frekans:28–80 kHz

Sonuç olarak, monitör ilk defa, temel ayarlarına (fabrika ayarı) uymayan bir giriş sinyali aldığında monitörün ekranda görüntüyü göstermesi normalden daha uzun sürebilir. Bu ayar verisi otomatik olarak hafızada saklanır ve daha sonra tekrar algılandığında sanki monitör temel ayarlarına uyan bir giriş sinyali almış gibi işlem görür.

Faz, aralık ve görüntü konumunu manuel olarak ayarlarsanız

Otomatik görüntü kalitesi ayar fonksiyonu, bazı giriş sinyallerinde görüntü konumunu, fazı ve aralığı tam olarak ayarlayamayabilir. Bu durumda, bu ayarları manuel olarak yapabilirsiniz (sayfa 16). Yaptığınız manuel ayarlar hafızada saklanır ve monitor aynı giriş sinyalini algıladığında yeniden kullanır.

Sorun giderme

Teknik desteğe başvurmadan önce bu bölüme bakın.

Görüntülü mesajlar

Eğer giriş sinyalinde sorun yaşanıyorsa, aşağıdaki mesajlardan bir tanesi ekranda görüntülenir. Sorunu gidermek için, bkz "Hata belirtileri ve olası giderme yöntemleri" sayfa 22.

Eğer ekranda "OUT OF RANGE" görüntülenirse

Bu, giriş sinyalinin monitor özellikleri tarafından desteklenmediğini gösterir. Aşağıdaki öğeleri kontrol edin. Görüntülü mesaj hakkında daha geniş bilgi için, bkz “Hata belirtileri ve olası giderme yöntemleri” sayfa 22.

Eğer ekranda "xxx.x kHz / xxx Hz" belirirse

Bu, yatay ve dikey frekansların ikisinin de monitör tarafından desteklenmediği anlamına gelir. Rakamlar, geçerli giriş sinyalinin yatay ve dikey frekanslarını gösterir.

OUT OF RANGE INPUT#:XXXXX XXX . XKHz / XXXHz

Eğer ekranda "RESOLUTION > 1280 × 1024" belirirse

Bu, çözünürlüğün monitor özellikleri tarafından desteklenmediğini gösterir (1280 × 1024 veya daha düşük).

INFORMATND OUT OF RANGE INPUT#:XXXXX RESOLUTION > .21 8 0 X 1 204

Eğer ekranda "NO INPUT SIGNAL" görüntülenirse

Bu, seçili soketten sinyal gelmediğini belirtir. INPUT SENSING ON/OFF (sayfa 17) ON olarak ayarlandığında, monitör başka bir giriş sinyali bulur ve girişi otomatik olarak değiştirir.

INFORMATION NO INPUT SIGNAL INPUT#:XXXXX GO TO POWER SAVE

"GO TO POWER SAVE"

Monitör, ekranda mesaj belirdikten yaklaşık 5 saniye sonra enerji tasarrufu moduna girer.

Eğer ekranda "CABLE DISCONNECTED" görüntülenirse

Bu, video sinyal kablosunun geçerli soketten çıkarıldığı (sokete takılı olmadığı) anlamına gelir.

INPUT SENSING ON/OFF (sayfa 17) ON olarak ayarlandığında, monitör başka bir giriş sinyali bulur ve girişi otomatik olarak değiştirir.

INFORMATION CABLE DISCONNECTED INPUT#:XXXXX

Hata belirtileri ve olası giderme yöntemleri

Bağlı bir bilgisayar veya diğer cihazlarla ilgili bir sorun ortaya çıkarsa, bağlı bilgisayarın/cihazın kullanım kılavuzuna bakın.

Belirti Bu öğeleri kontrol edin
No picture (görüntü yok)
(güç) göstergesi yanmıyorsa ve(güç) düğmesine basıldığında da(güç) yanmazsa,	Güç kablosunun takılı olup olmadığını kontrol edin.
Eğer ekranda “CABLE DISCONNECTED” görüntülenirse,	Video sinyal kablosunun ve diğer donanımların ilgili soketlerde takılı durumda olup olmadığını kontrol edin. (sayfa 7).Video giriş soketi pinlerinin bükülmemiş veya içine kaçmamış olduğundan emin olun.Giriş seçim ayarrının doğru olup olmadığını kontrol edin (sayfa 11).Sağlanmamış bir video sinyal kablosu takılı. Sağlanmamış bir video sinyal kablosunu bağlarsanız, ekranda “CABLE DISCONNECTED” (kablo takılı değil) mesajı belirebilir. Bu bir arıza değildir.
Eğer, ekranda “NO INPUT SIGNAL” mesajı belirirse veya(güç) göstergesi kehribarsa,	Video sinyal kablosunun ve diğer donanımların ilgili soketlerde takılı durumda olup olmadığını kontrol edin. (sayfa 7).Video giriş soketi pinlerinin bükülmemiş veya içine kaçmamış olduğundan emin olun.Giriş seçim ayarrının doğru olup olmadığını kontrol edin (sayfa 11).Monitör nedeniyle değil, bir bilgisayar veya bağlanan farklı bir cihaz nedeniyle oluşan problemlerBilgisayar enerji tasarrufu modunda. Klavyede herhangi bir tuşa basmayı veya fareyi hareket ettirmeyi deneyin.Ekran kartınızın düzgün şekilde takıldığından emin olun.Bilgisayarın açık konumda olup olmadığını kontrol edin.
Eğer ekranda “OUT OF RANGE” görüntülenirse (sayfa 21),	Monitör nedeniyle değil, bir bilgisayar veya bağlanan farklı bir cihaz nedeniyle oluşan problemlerVidco (görüntü) frekansının monitorün desteklediği özellikler içinde olup olmadığını kontrol edin. Eğer eski bir monitorün yerine, bu monitorü taktıysanız, eski monitorü yeniden takın ve bilgisayarın ekran kartını aşağıda belirtilen aralıklarda ayarlayın:Yatay frekans: 28–80 kHz (Analog RGB), 28–64 kHz (Dijital RGB)Dikey frekans: 48–75 Hz (Analog RGB), 60 Hz (Dijital RGB)Çözünürlük: 1280 × 1024 veya daha düşük
Eğer Windows kullanıyorsanız,	Eğer eski bir monitorün yerine, bu monitorü taktıysanız, eski monitorü yeniden takın ve aşağıdaki talimatları uygulayın. Windows donanın seçimi pencercsinde “Manufactures” (üretici) listesinden “SONY”i ve “Models” (modeller) listesinden “SDM-HX75 veya SDM-HX95” seçin. “Models” (modeller) listesinde “SDM-HX75 veya SDM-HX95” görüntülenmezse, “Plug & Play.” (Tak ve Çalıştır)’ı deneyin.
Eğer Macintosh sistem kullanıyorsanız,	Bir Macintosh bilgisayar bağlarken, gerekirse bir adaptör (sağlanmamıştır) kullanın. Video sinyal kablosunu bağlamadan önce adaptörü bilgisayara bağlayın.
Görüntü titremesi, oynaması, sallanması ya da karışması.	Aralığı (pitch) ve fazı (phase) ayarlayın (sadece analog RGB sinyal) (sayfa 16).Monitörü, tercihen farklı bir elektrik devresi üzerindeki, farklı bir AC prizine takmayı deneyin.Monitör nedeniyle değil, bir bilgisayar veya bağlanan farklı bir cihaz nedeniyle oluşan problemlerGrafik kartının monitorö uygun şekilde ayarlanmış olduğundan emin olun.Grafik modunun, (VESA, Macintosh 19" Color, vs.) ve giriş sinyali frekansının bu monitor tarafından desteklendiğinden emin olun. Frekans uygun aralıkta olsa bile, bazı ekran kartları bu monitorün doğru senkronizasyon yapabilmesine izin vermeyecek kadar dar bir senkronizasyon pulsuna sahip olabilir.Bu monitor çapraz sinyalleri işlemez. Progresif sinyaller için ayarlıdır.Mümkün olan en iyi kalitedeki görüntü kalitesi için bilgisayarın tazeleme oranını (dikey frekans) ayarlayın (60 Hz tavsiye edilir).
Görüntü bulanık.	Kontrast ve parlaklığı ayarlayın (sayfa 13, 14).Keskinliği a yarlama (sayfa 14).Aralığı (pitch) ve fazı (phase) ayarlayın (sadece analog RGB sinyal) (sayfa 16).Monitör nedeniyle değil, bir bilgisayar veya bağlanan farklı bir cihaz nedeniyle oluşan problemlerBilgisayarınızda çözünürlüğü 1280 × 1024 olarak ayarlayın.
Hayalet görüntü.	Video kablosunun ya da video yönlendiricinin uzatma kablosunu iptal edin.Tüm parçaların (donanımların) ilgili soketlerde doğru bir şekilde takılı olduğundan cmin olun.
Resim ortalanmamış veya boyutları düzgün değil (sadece analog RGB sinyalleri).	Aralığı (pitch) ve fazı (phase) ayarlayın (sayfa 16).Görüntü konumunu ayarlayın (sayfa 17) Bazı video modlarının ekranı tam olarak doldurmadığını unutmayın.
Görüntü çok ufak.	Monitör nedeniyle değil, bir bilgisayar veya bağlanan farklı bir cihaz nedeniyle oluşan problemlerBilgisayarınızda çözünürlüğü 1280 × 1024 olarak ayarlayın.
Görüntü çok karanlık. • Arka ışığı ayarlayın (sayfa 13 ).Parlaklığı ayarlayın (sayfa 14).GAMMA mensünde gamayı ayarlayın (sayfa 14).Monitör açıldıktan sonra parlaklığın gelmesi birkaç dakika sürebilir.modu AUTO olarak ayarlandığında, ekran parlaklığı los çevre ışığında karanlık olabilir (sayfa 13, 20).
Dalgalı veya oval (moire) bir görüntü var.	Aralığı (pitch) ve fazı (phase) ayarlayın (sadece analog RGB sinyal) (sayfa 16).
Renk düzenli değil.	Aralığı (pitch) ve fazı (phase) ayarlayın (sadece analog RGB sinyal) (sayfa 16).
Beyaz renk tam olarak beyaz görüntülenmiyor.	Renk ısısını ayarlayın (sayfa 14).
Monitör düğmeleri çalışmıyor (okranda görüntülenir).	“MENU LOCK” “ON” durumda ise OFF’a getirin (sayfa 18).
Menü ekranında görüntülenen çözünürlük yanlış.	Ekran kartı ayarına bağlı olarak, menü ekranında görüntülenen çözünürlük, bilgisayarda ayarlı olanla aynı olmayabilir.

Monitör bilgilerini görüntüleme

Monitör bir giriş sinyali algılarken, MENU düğmesini, bilgi kutusu belirene kadar, 5 saniyeden fazla basılı tutunuz.

Bilgi kutusunu kaldırmak için MENU düğmesine tekrar basın.

Örnek

MENU

i INFORMATION

MODEL : SDM-HX95

SER. NO:1234567

Eğer sorun devam ederse yetkili Sony satıcısına başvurun ve aşağıdaki bilgileri verin:

• Model ismi: SDM-HX75 veya SDM-HX95
- Serinumarasi
- Problemin detaylı açıklaması
- Satın alma tarihi
- Bilgisayarınızın ve ekran kartınızın ismi ve özellikleri
- Giriş sinyali tipi (analog RGB/dijital RGB)

Özellikler

LCD panel Panel tipi: a-Si TFT Aktif Matris

Görüntü boyutu: 17 inç (43 cm)

(SDM-HX75)

19 inc (48 cm)

(SDM-HX95)

Giriş sinyali formatı RGB çalışma frekansı*

Yatay:

28–80 kHz (analog RGB)

28–64 kHz (dijital RGB)

Dikey:

48–75 Hz (analog RGB)

60 Hz (dijital RGB)

Çözünürlük Yatay: Maks.1280 nokta

Dikey: Maks.1024 satır

Giriş sinyal seviyeleri Analog RGB video sinyali:

(Ayrı yatay ve dikey, veya

komposit sync)

Dijital RGB (DVI) sinyali:

TMDS (Tek bağlantı)

Ses girişi Stereo mini fiş, 0,5 Vrms

Hoparlör çıkışı 3 W

×2

Kulaklık fışı Stereo mini fis

Güç gereksinimleri SDM-HX75

Güç tüketimi Maks. 50 W (SDM-HX75)

Maks. 60 W (SDM-HX95)

Çalışma sıcaklığı 5 -35 °C

Boyutlar (genişlik/yükseklik/derinlik)

Ekran (dik durumda):

SDM-HX75

Yaklaşık 414 × 418,5 × 232 mm

SDM-HX95

Yaklaşık 466,5 × 468 × 265 mm

Ağırlık SDM-HX75

Yaklaşık 6,5 kg

SDM-HX95

Yaklaşık 8,5 kg

Tak ve Kullan DDC2B

Aksesuarlar Bkz sayfa 7.

* Tavsiye edilen yatay ve dikey zamanlama koşulu

- Yatay sync genişliği toplam yatay zamanın %4,8 sinden veya 0,8 μs, den fazla olmalıdır, hangisi daha büyük ise.

- Yatay boşluk genişliği 2,5 μs den fazla olmalıdır.

- Dikey boşluk genişliği 450 µs den fazla olmalıdır.

Tasarım ve özellikler haber verilmeksizin değiştirilebilir.
