| Ürün Tipi | LCD Monitör |
| Marka | Sony |
| Model | SDM-S205 |
| Ekran Boyutu | 20,1 inç (diyagonal) |
| Doğal Çözünürlük | 1600 x 1200 piksel (UXGA) |
| En Boy Oranı | 4:3 |
| Parlaklık | 250 cd/m² |
| Kontrast | 500:1 |
| Tepki Süresi | 16 ms |
| Görüş Açısı (Yatay/Dikey) | 170° / 170° |
| Bağlantı | VGA (D-Sub), DVI-D |
| Güç Kaynağı | 100-240 V AC, 50/60 Hz |
| Güç Tüketimi (tipik) | 45 W |
| Bekleme Güç Tüketimi | 1 W'tan az |
| Boyutlar (tabanlı, G x Y x D) | 452 x 452 x 235 mm |
| Ağırlık (tabanlı) | 7,2 kg |
| Ana İşlevler | OSD Menüsü, otomatik kaynak algılama, görüntü ayarları |
| Bakım ve Temizlik | Yumuşak ve kuru bir bez kullanın, solventlerden kaçının |
| Güvenlik | Topraklı priz kullanın, kasayı açmayın |
| Yedek Parça ve Onarılabilirlik | Geçerli değil, yetkili servisle iletişime geçin |
Sık sorulan sorular - SDM-S205 SONY
Kullanıcıların soruları hakkında SDM-S205 SONY
0 soru bu cihaz hakkında. Bildiklerinizi cevaplayın veya kendinizinki sorun.
Bu cihaz hakkında yeni bir soru sor
Cihazınız için talimatları indirin Monitör PDF formatında ücretsiz! Kılavuzunuzu bulun SDM-S205 - SONY ve elektronik cihazınızı yeniden ele alın. Bu sayfada cihazınızın kullanımı için gerekli tüm belgeler yayınlanmaktadır. SDM-S205 markasının SONY.
KULLANIM KILAVUZU SDM-S205 SONY
Ekranınızla birlikte gelen kartonu kontrol etmeyi unutmayın. Ekran modelinizin ID etiketi ekranın arkasındadır.
NOTICE
Ekranın model adının kontrol edilmesi 5
Bölümlerin ve kontrol düğmelerinin tanımlanması....5
Kurulum....6
Kurulum 1: Desteğin takılması .....6
Kurulum 2: Video sinyal kablolarının takılması .....7
Kurulum 3: USB fare veya USB klavye veya diğer cihazları takın (sadece USB port bulunan modellerde)....8
Kurulum 4: Ses kablolarının bağlanması ..... 9
Kurulum 5: Güç kablosunun bağlanması ..... 9
Kurulum 6: Kabloları sabitleyin ve soket kapağını kapatma ..... 9
Kurulum 7: Ekranı ve bilgisayarı açma ..... 10

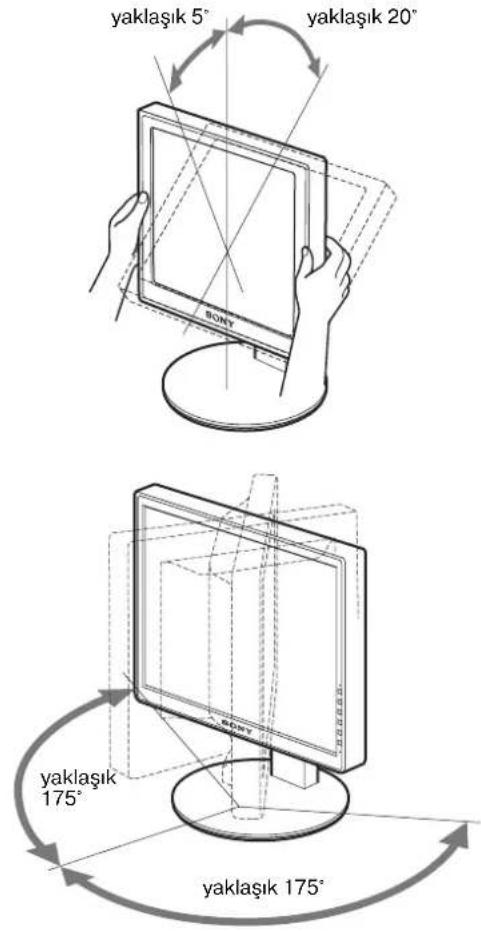

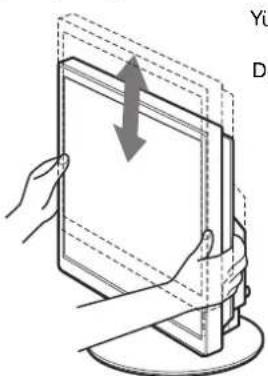

Kurulum 8: Eğikliği ve yüksekliği ayarlama. 11

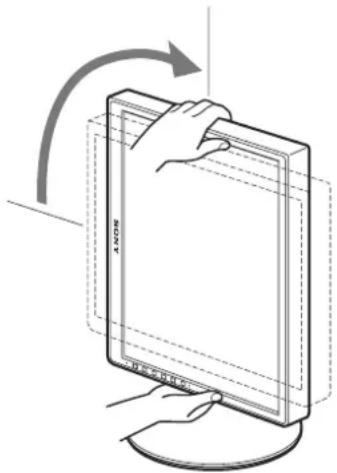

Resminizi yatay/düşey olarak ayarlamak (Sadece Döner Destek bağlanmış modeller için) ..... 12
Giriş sinyali seçme (INPUT1/INPUT2) 12
Ekranınızı Özelleştirme .....13
Menüyü kullanma 13
Menü seçenekleri listesi 14
PICTURE ADJUST menüsü....15
A SCREEN menüsü (sadece analog RGB sinyal) ..... 15
ZOOM menüsü 16
MENU POSITION menüsü 16
INPUT SENSING menüsü 16
LANGUAGE menüsü 17
→← RESET menü (varsayılan ayarlara geri döndürme)....17
ON MENU LOCK menüsü 17
OPTION menüsü 17
Teknik Özellikler 17
Enerji tasarrufu fonksiyonu 17

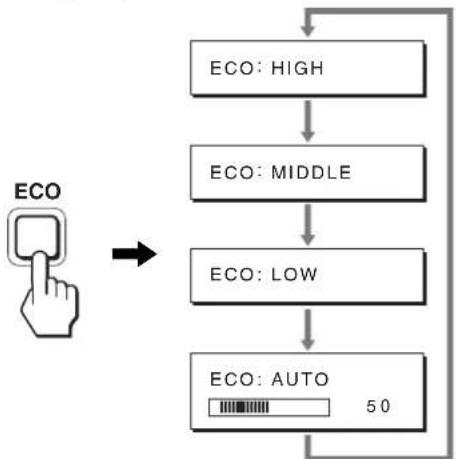

Güç tüketimini azaltma (ECO mod) 17
Otomatik parlaklık ayarlama fonksiyonu (ışık sensörü). . . . . . . . 18
Otomatik resim kalitesi ayarlama fonksiyonu (sadece analog RGB sinyali). 18
KVM fonksiyonu (Klavye-Video-Fare fonksiyonu) 18
Sorun giderme....19
Görüntülü mesajlar 19
Hata belirtileri ve olası giderme yöntemleri 20
Özellikler 23
- Macintosh, Apple Computer, Inc.'in tescilli markasdr, A.B.D ve dier ülkelerde tescil edilmitir.
- Wind ^ A.B.D. ve dier ülkelerde Microsoft Corporation'n tescilli markasdr.
- IBM PC/AT ve VGA, A.B.D. IBM Corporation'n tescilli markalardr.
- V E S A v e D'Video Electronics Standards Association'n tescilli markalardr.
• ENERGY STAR A.B.D. tescilli markasdr. - Adobe ve Acrobat, Adobe Systems Incorporated'n markalardr.
- Burada ad geçen dier bütün ürün isimleri, ilgili irketlerin markalar veya tescilli markalar olabilir.
- Ayrca, “TM” ve “®” bu el kitabnda her yerde söz edilmez.
http://www.sony.net/
Uyarılar
Güç bağlantıları ile ilgili uyarı
- Verilen güç kablosunu kullanın. Eğer farklı bir güç kablosu kullanıyorsanız, güç kaynağınızla uyumlu olduğundan emin olun.
A.B.D. deki müşteriler için
Eğer uygun kablo kullanmazsanız, bu ekran zorunlu FCC standartlarına uygun olmayacaktır.
İngiltere'deki müşteriler için
Eğer bu ekranı İngiltere'de kullanıyorsanız, İngiltere'ye uygun güç kablosu kullanın.
Fiş tiplerinin örnekleri
100 ila 120 V AC için
200 ila 240 V AC için
sadece 240 V
AC için
Cihaz, kolaylıkla erişilebilen bir prize yakın olarak yerleştirilmelidir.
Kurulum
Ekranı aşağıdaki yerlerde kurmayın veya bırakmayın:
- Aşırı sıcak yerler, örneğin radyatör yanı, ıstılcı yanı veya doğrudan güneş ışığı alan yerler. Ekranı, mesela güneş altında park edilmiş araba içinde veya ıstılcı yanında, aşırı sıcağa maruz bırakmak, kasada deformasyona ve arızalara sebep olabilir.
- Mekanik vibrasyon veya şoka açık yerlerde.
- TV veya diğer ev aletleri gibi güçlü manyetik alan yaratan cihazların yakınında.
- Aşırı derecede toz, kir veya kum olan yerlerde, örneğin açık pencere kenarı veya çıkış kapısı gibi. Eğer geçici olarak dış ortamda kullanılması gerekiyorsa, havadaki toza ve kire karşı gerekli önlemleri almalısınız. Aksi takdirde tamiri mümkün olmayan arızalar oluşabilir.
Isındığı için, ekranın üst kenarındaki havalandırmaya dokunmamaya dikkat edin.
LCD ekranı kullanma
- LCD ekranı güneşe bakar şekilde bırakmayın, bu LCD ekrana zarar verebilir. Ekranı pencere yanına yerleştirirken dikkatli olun.
- LCD ekrana bastırmayın ve ekranı çizmeyin. LCD ekran üzerine ağır nesneler koymayın. Bu ekranın düzgünlüğünü kaybetmesine ve LCD panel arızasına sebep olabilir.
- Eğer monitor soğuk bir yerde kullanlırsa, ekranda hayalet görüntü oluşabilir. Bu bir anıza değildir. Sıcaklık normal çalışma seviyesine döndüğünde, ekran normale döner.
- Eğer sabit bir resim uzun süre gösterilirse, bir süre için hayalet görüntü oluşabilir. Hayalet görüntü daha sonra yok olur.
- LCD panel çalışma sırasında isinir. Bu bir arıza değildir.
LCD ile ilgili not (Sıvı Kristal Ekran)
Lütfen LCD ekranın yüksek hassasiyet teknolojisi ile yapıldığını unutmayın. Bununla birlikte, LCD ekran üzerinde sabit siyah noktalar veya parlak ışık noktaları (kırmızı, mavi veya yeşil) ve düzensiz renkli şeritler ya da parlaklık belirebilir. Bu bir arıza değildir.
(Etkili noktalar: %99,99 dan fazla)
Bakım
- Monitörünüzü temizlemeden önce güç kablosunu elektrik prizinden çekin.
- LCD ekranı yumuşak bir bez ile temizleyin. Eğer cam temizleyici bir sıvı kullanacaksanız, anti statik çözelti veya benzeri katkı içeren bir temizleyici kullanmayın, bu LCD ekran'ın kaplamasını çizebilir.
- Kasayı, paneli ve kontrolleri hafif deterjanlı solüsyonla ıslatılmış yumuşak bir bez ile temizleyin. Aşındırıcı ped, temizleme tozu veya alkol ya da benzin gibi çözücüler kullanmayın.
- Ekran yüzeyini tükenmez kalem veya tornavida gibi keskin veya aşındırıcı maddelerle, silmeyin, dokunmayın ve temas etmeyin. Bu tür bir temas resim tüpünde çizilmeye yol açabilir.
- Eğer ekran böcek ilaçları gibi güçlü solventlere maruz kalır veya kauçuk yada vinil malzemelerle sert temasta bulunursa malzemede bozulma veya LCD ekran kaplamasında bozulma meydana gelebilir.
Taşıma
- Ekrandaki tüm kabloları çıkartın. Eğer yükseklik ayarlı destek kullanıyorsanız, yüksekliği en yüksek konuma ayarlayın ve LCD ekranı iki yanında sıkıca tutun. Taşırken ekranı çizmemeye özen gösterin. Eğer ekranı düşürürseniz yaralanabilirsiniz veya ekran hasar görebilir.
- Bu ekranı tamir veya gönderi için taşırken orijinal kutusunu ve ambalaj malzemelerini kullanın.
- Taşıma sırasında desteği sabitlemek için yüksekliği ayarlanabilir desteğin durdurucu pinini kullanın.
Ekranın atılması
- Bu ekranı genel ev atıkları ile birlikte atmayın.
- Bu ekranda kullanılan tlüoresan tüpte civa bulunmaktadır. Bu ekranın atılmasında yerel temizlik idarenizin yönetmeliklerine uyulması gereklidir.

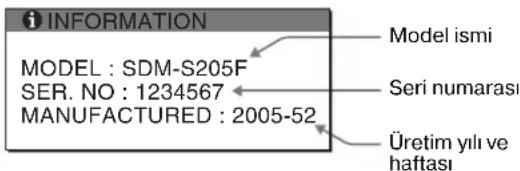

Ekranın model adının kontrol edilmesi
Önce ekranın model adını kontrol edin.
Model adı ekranın arkasında bulunur (Örnek: SDM-S205F).
Bazı fonksiyonları veya menü seçeneklerini belirli ekran modellerinde kullanamazsınız.
Bölümlerin ve kontrol düğmelerinin tanımlanması
Daha fazla detay için parantez içindeki sayfalara bakınız.
Çizim bu ekran için mevcut tüm modellerden sadece birini gösterir.

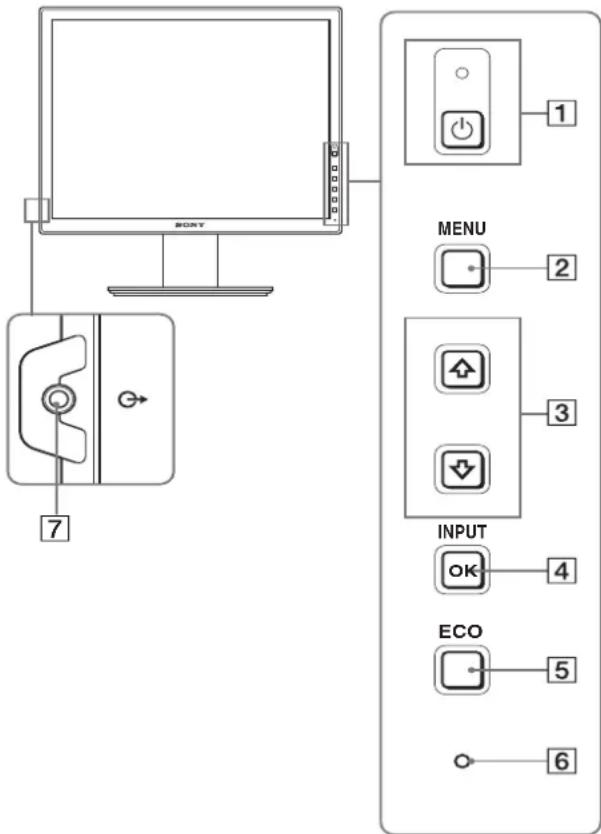

Monitörün ön yüzü
Özellikler için işaretli içerikler modellere göre değişiklik gösterebilir. Detaylar için, bkz “Özellikler” (sayfa 23).
① ⏻ (Güç) düğmesi ve ⏻ (güç) ışığı (sayfalar 10, 17) ⏻ (güç) göstergesi kırmızı iken anahtar ekramı açar. Ekramı kapatmak için, bu düğmeye tekrar basın. Eğer ⏻ (güç) göstergesi yanmazsa, MAIN POWER anahtarına ([8]) basın.
2MENU düğmesi (sayfa 13) Bu düğme menü ekranını açar ve kapatır.
3↓/↑ düğmeleri (sayfa 13) Bu düğmeler menü öğelerini seçmek ve ayarlamalar yapmak içindir.
4 OK düğmesi (sayfa 13) Bu düğme, ↓/↑ düğmeleri ile seçilen menü maddelerini ve yapılan ayarları aktive eder (3). INPUT (sayfa 12) Bu düğme, monitöre iki bilgisayar bağlandığında video giriş sinyalinin INPUT1 ve INPUT2 arasında geçiş yapmasını sağlar. (Sadece menü kapalıyken kullanılabilir.)
⑤ ECO düğmesi (sayfa 17) Bu düğme güç tüketimini azaltmak için kullanılır. Menü ekranı görüntülenmediğinde, bu düğmeye 3 saniyeden uzun basarak, geçerli giriş sinyali için resim kalitesini otomatik olarak ayarlayabilirsiniz (Tek dokunuş Otomatik ayar). (sadece analog RGB sinyali)
6 Işık sensörü (sayfa 18) Bu sensör ekranı çevreleyen alanın parlaklığını ölçer. Sensörü kağıt vs. ile kapatmadığınızdan emin olun.
⑦ Ses çıkış fişi (sayfalar 9) Bu fiş hoparlörlere veya diğer ses cihazlarına ses sinyallerini gönderir.

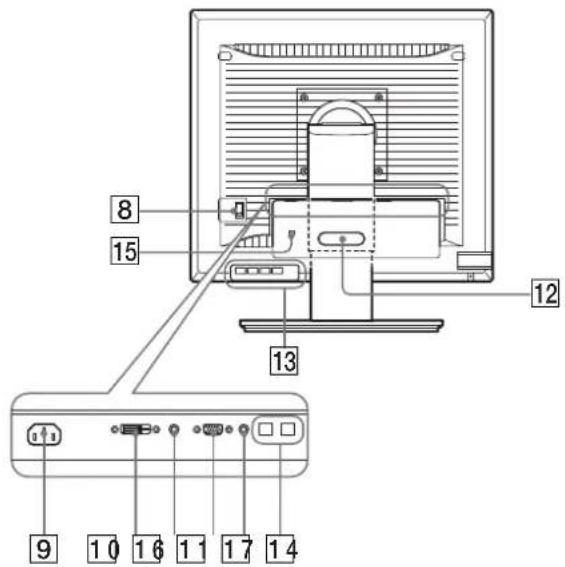

Monitörün arka kısmı
8 MAIN POWER anahtarı (sayfa 10)
Bu anahtar ekranın MAIN POWER düğmesini açar ve kapatır.
9 AC IN soketi (sayfa 9)
Bu soket güç kablosunu bağlar (sağlanmıştır).
10 DVI-D giriş soketi (dijital RGB) (sayfa 8)
Bu soket DVI Rev. 1.0 ile uyumlu dijital RGB video sinyallerini verir.
11 HD15 giriş soketi (analog RGB) (sayfa 8)
Bu soket RGB video (0,700 Vp-p, pozitif) ve sync sinyallerini verir.
12 Kablo tutucu (sayfa 9)
Bu parça, kabloları ve ağ kablolarını ekrana sabitler.
13 USB downstream port (sadece USB port bulunan modellerde) (sayfa 8)*
Ekrana USB fare ve USB klavye bağlama, ekrana iki bilgisayara kadar bağlayarak girişler arasında geçiş yapabilirsiniz.
14 USB upstream port (sadece USB port bulunan modellerde)*
USB kablosunu bilgisayara ve ekrana bağlayın.
15 Güvenlik kilidi boşluğu
Güvenlik kilidi deliği için Kensington Micro Saver Security System kullanılmalıdır.
Micro Saver Security System, Kensington'un tescilli markasıdır.
16 INPUT1 için Ses Fisi
Bu fiş, bir bilgisayarın ses çıkış fişine bağlandığında veya INPUT1'e diğer bir ses cihazı bağlandığında ses sinyallerini verir.
17 INPUT2 için Ses Fisi
Bu fiş, bir bilgisayarın ses çıkış fişine bağlandığında veya INPUT 2'ye diğer bir cihaz bağlandığında ses sinyallerini verir.
Kurulum
Ekranımızı kullanmaya başlamadan önce, aşağıdakilerin kutuda bulunduğundan emin olun.
• LCD ekran
• Güç kablosu
- Destek Tabani
• HD15-HD15 video sinyal kablosu (analog RGB)
• DVI-D video sinyal kablosu (dijital RGB)
- Ses kablosu (stereo mini fis)
• USB kablo
- CD-ROM (Windows/Macintosh için program yazılımı, İşletim Talimatları, vs.)
- Garanti kartı
• Kolay Kurulum Kılavuzu
Özellikler için *işaretli içerikler modellere göre değişiklik gösterebilir. Detaylar için, bkz “Özellikler” (sayfa 23).
Kurulum 1: Desteğin takılması

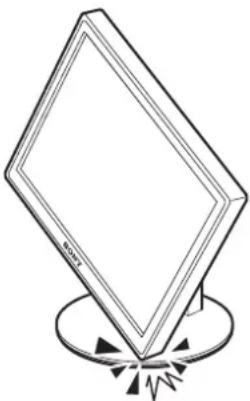

Ekranı masa veya benzeri bir yere yerleştirirken LCD ekran üzerine bastırmayın.
Ekranın düzgünlüğünü etkileyebilir veya LCD ekrana zarar verebilir.
■ Sağlanan desteği kullanırken
1 Kartonu açın ve destek tabanını çıkartın.
2 Sağlanan öğeleri kontrol edin.
- Bir vide ile Destek Tabanının altına takın.

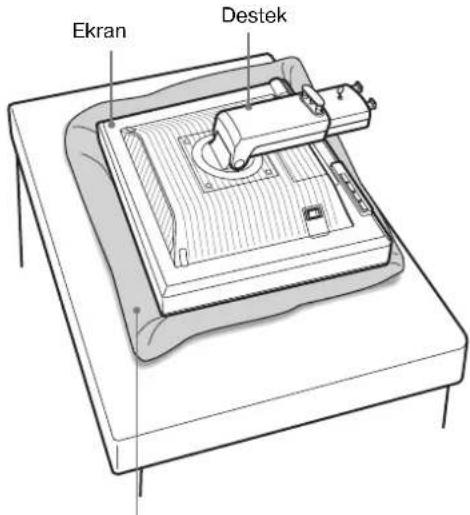

3 Yumuşak bir paspas veya benzeri bir şeyi masa veya benzeri bir zemin üzerine koyun.
Eğer ekranı doğrudan masa üzerine koyarsanız, LCD ekrana veya ekranın kendisine zarar verebilirsiniz.
4 Ekranı kartondan çıkartın ve yatırldığınız ekranın çerçevesini masanın kenarına yerleştirin.
Yumuşak paspas veya benzeri

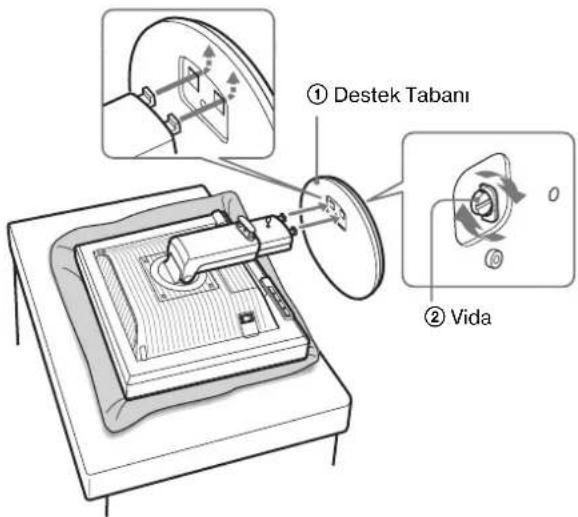

5 Destek Tabanındaki delikleri destek üzerindeki yerlerine takın. ① Destek tabanını güvenli bir şekilde vidalamak için vidaları kullanın. ② Vidanın sıkıldığından emin olun ve vida tutucuyu geri çevirin.

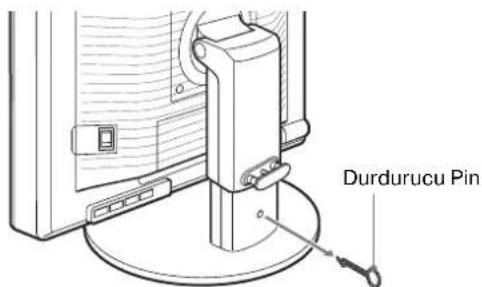

6 Yükseklik ayarlanabilir desteği düzleştirdikten sonra, durdurucu pini çıkartın.

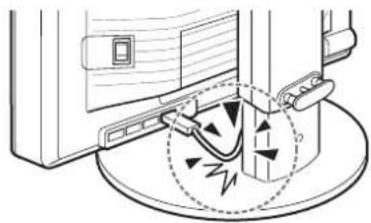

Not Destek yatar haldeyken durdurucu pini çıkartmayın. Destek boynunun Destek Tabanından aniden çıkması ile düşebilir veya sizi yaralayabilir.

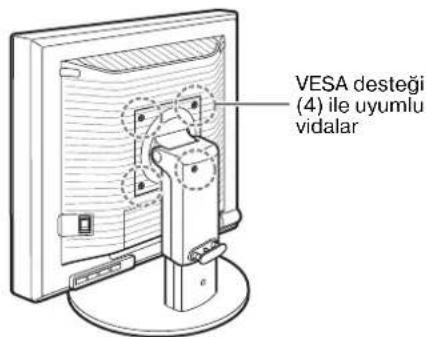

■ VESA Desteği kullanırken
Diğer markalara VESA desteğini ekrana bağlı sağlanmış desteği sökerek takabilirsiniz.
Kurulum 2: Video sinyal kablolarının takılması
- Bağlamadan önce monitorü ve bilgisayarınızı kapatın.
Notlar
- Video sinyal kablosu bağlayıcısının pinlerine dokunmayın, dokunmak pinlerin eğilmesine yol açabilir.
- Video sinyal kablo soketinin pinlerinin eğilmesini önlemek için soketlerin hizalanmasını kontrol edin.

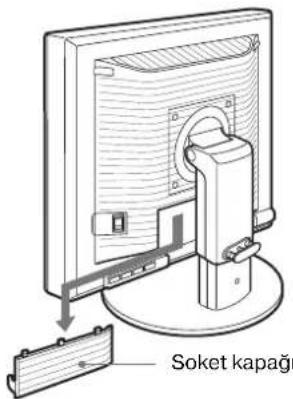

1 Soket kapağını aşağı kaydırın.

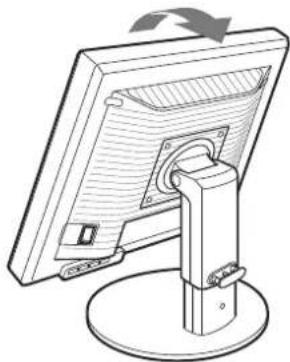

2 Ekranı yukarı eğin. Ve sonra ekran'ın açısını arttırın.
3 Video sinyal kablolarını ekrana takın.

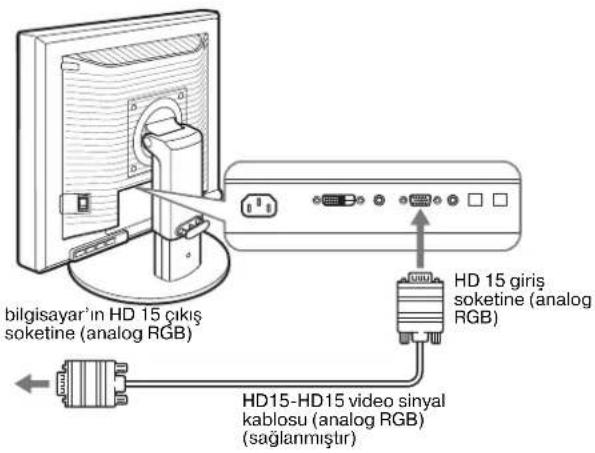

■ HD15 çıkış soketi olan bir bilgisayarın bağlanması (analog RGB)
Sağlanan HD15-HD15 video sinyal kablosunu (analog RGB) kullanarak, bilgisayarı monitorün HD 15 giriş soketine (analog RGB) bağlayın.

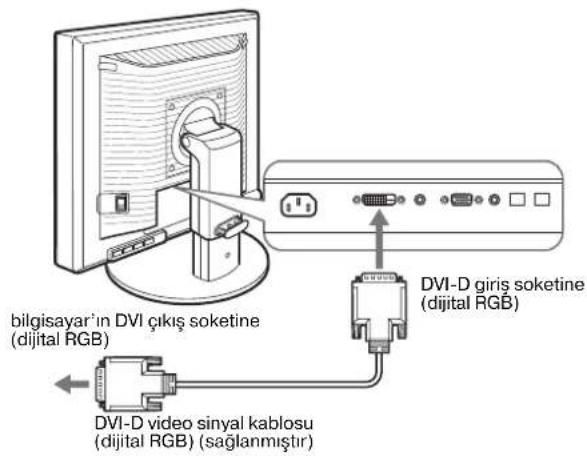

■ DVI çıkış soketi olan bir bilgisayarın bağlanması (dijital RGB)
Sağlanan DVI-D video sinyal kablosunu (dijital RGB) kullanarak, bilgisayarı monitorün DVI-D giriş soketine (dijital RGB) bağlayın.

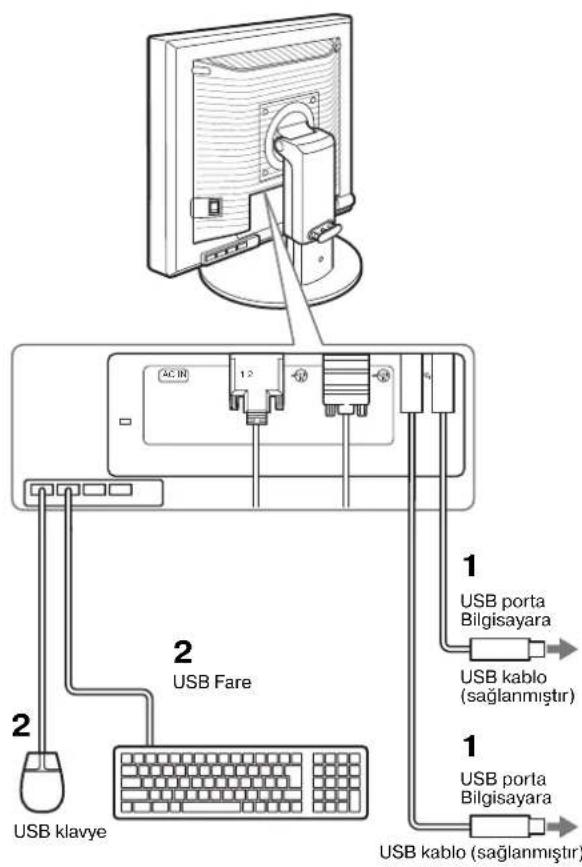

Kurulum 3: USB fare veya USB klavye veya diğer cihazları takın (sadece USB port bulunan modellerde)\*
USB fare veya USB klavye veya diğer cihazları takarak, girişler arasında geçiş yapabilirsiniz (KVM fonksiyonu).
Daha fazla detay için, bkz "KVM fonksiyonu" (sayfa 18). Ekranınızda USB fare veya USB klavye veya diğer cihazları kullanmıyorsanız, Kurulum 4 ile devam edin.
1 Ekran ile bilgisayar arasına sağlanmış olan kabloyu takın.
2 USB fare veya USB klavye veya diğer cihazları ekranınıza takın.
Macintosh Kullanıcıları İçin:
USB Downstream portunu güç düğmeli bir Macintosh klavycyc bağladığısanız, klavyedeki güç düğmesi açılmayabilir. Bilgisayarınız üzerindeki güç düğmesini açın veya klavyeyi doğrudan bilgisayarınıza bağlayın ve bilgisayarınızı açın, ardından USB Downstream portunu klavyeye bağlayın.
Notlar
- Bu ekranin USB portu, Windows 2000 / Windows XP Professional / Windows XP Home edition / Macintosh uyumludur.
- USB fare veya USB klavye veya diğer cihazlar bilgisayarımıza zaten bağlıysa, önce bunları çıkartın.
- Bu kurulum USB uyumlu olan bilgisayarlar ve İşletim Sistemlerine göre tasarlanmıştır. Daha fazla bilgi için, bilgisayar veya İşletim Sisteminizin kullanım talimatlarına bakın.
Kurulum 4: Ses kablolarının bağlanması
Eğer ses çıkışı istemiyorsanız, bu bağlantıyı yapmanız gerekli değildir.
1 Ekran'ın ses giriş fişini ve bilgisayarın veya diğer ses cihazının ses çıkış fişini sağlanan ses kablosu ile bağlayın.
Kurulum 5: Güç kablosunun bağlanması
1 Sağlanan güç kablosunu ekranın AC IN soketine sağlam bir şekilde bağlayın.
2 Diğer ucu bir prize sağlam bir şekilde takın.
1 AC IN
ses girişine
bilgisayarın veya diğer ses cihazının ses çıkışına
ses kablosu (sağlanmıştır)
2 Ses kablosunu (sağlanmamıştır) ekran'ın ses çıkış fişine düzgün şekilde takın.
ses çıkışına
ses kablosu (sağlanmamıştır)
Ekran'ın ses giriş ve ses çıkış bağlantıları tamamlandığında ses çıkışı değişecektir.
Ekranın ses giriş özelliklerinde gösterilen giriş aralığı dahilinde olan ses cihazını bağlayın. Bir girişin çok yüksek olması ekrana zarar verebilir.
2 prize
güç kablosu (sağlanmıştır)
Kurulum 6: Kabloları sabitleyin ve soket kapağını kapatma
1 Kordonları ve kabloları şekilde gösterilen şekilde kablo tutucudan geçirin.
2 Soket kapağını kapatın.
Not
Kordon ve kabloları sararken bir parça gevşek bıraktığınızdan emin olun. Ekran açısını ayarlarken çok sert çekerseniz, soketler/fişler çıkabilir. Eğer kordonları ve kabloları çok fazla çekerseniz zarar görebilirler.

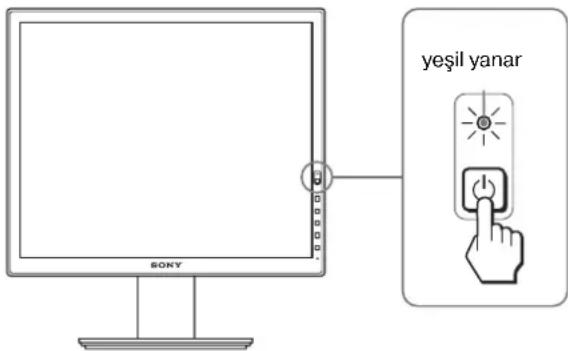

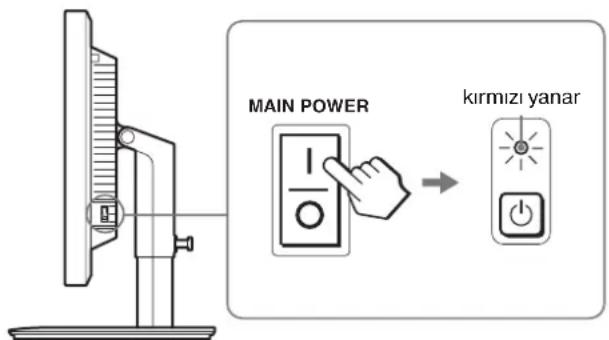

Kurulum 7: Ekranı ve bilgisayarı açma
1 ⏻ (güç) göstergesinin kırmızı yanıp söndüğünden emin olun. Satın aldığınızda, MAIN POWER anahtar I tarafına ayarlıdır.
Ekranımızın sağ tarafından MAIN POWER anahtarı İ tarafına ayarlı değilse, İ tarafına basın ve ⏻ (güç) göstergesinin kırmızı yanıp söndüğünden emin olun.
2 Ekranın ön sağ tarafındanı ⏻ (güç) düğmesine basın.
( Güç) ışığı yeşil yanacaktır.
Eğer ekranınızda görüntü yoksa
- Güç kablosunun ve video sinyal kablosunun düzgün bağlandığından emin olun.
- Ekranda "NO INPUT SIGNAL" görüntülenirse:
– Bilgisayar enerji tasarrufu modunda. Klavyede herhangi bir tuşa basmayı veya fareyi hareket ettirmeyi dencyin.
- OK düğmesine (sayfa 12) basarak giriş sinyal ayarının doğru olup olmadığını kontrol edin.
- Ekranda "CABLE DISCONNECTED" görüntülenirse:
– Video sinyal kablolarının düzgün şekilde bağlı olup olmadığını kontrol edin.
- OK düğmesine (sayfa 12) basarak giriş sinyal ayarının doğru olup olmadığını kontrol edin.
- Ekranda "OUT OF RANGE" görüntülenirse:
Eski ekranı takın. Ardından bilgisayar'ın ekran kartını, aşağıdaki aralıklara ayarlayın.
| Analog RGB Dijital RGB | |
| Yatay frekans | 28–92 kHz 28–75 kHz |
| Dikey frekans | 48–85 Hz 60 Hz |
| Çözünürlük | 1.600 × 1.200 veya daha düpük |
Ekran mesajları ile ilgili daha fazla bilgi için, bkz “Hata belirtileri ve olası giderme yöntemleri” sayfa 20.
Özel sürücülere gerek yoktur
Bu ekran “DDC” Tak ve Çalıştır (Plug & Play) standartlarına uygundur ve ekranın bilgilerini otomatik olarak algılar. Bilgisayarınıza özel bir sürücü yüklenmesine gerek duyulmaz.
Ekranı PC'nize bağladıktan sonra PC'yi ilk kez çalıştırdığınızda Kurulum Sihirbazı ekranda belirebilir. Bu durumda, ekranda beliren talimatları takip edin. Tak ve Kullan ekran otomatik olarak seçilir, böylece ekranı kullanabilirsiniz.
Dikey frekans 60 Hz'e ayarlıdır.
Titremeler ortadan kalktığında ekramı bu haliyle kullanabilirsiniz. Aynı bir yüksek değer için dikey frekansı ayarlamanıza gerek yoktur.
Kurulum 8: Eğikliği ve yüksekliği ayarlama
Monitör aşağıda belirtilen açılarda ayarlanabilir.
LCD ekranın her iki yanından tutun, ardından ekran açılarını ayarlayın.
Yüksekliği ayarlanabilir destek kullandığınızda, yükseklik ayarlama aşağıda gösterilen şekilde mümkündür.
LCD ekranın her iki yanından tutun ve ardından ekran yüksekliğini ayarlayın.
Yükseklik Ayarlı Destek yaklaşık: 110 mm Döner Destek yaklaşık: 130 mm
Monitörü rahat bir şekilde kullanmak için
Ekranınızın görme açısını sandalyeniz ve masanıza göre ayarlayın, böylece ışık ekrandan gözlerinize yansımaz.
Notlar
- Ekran pozisyonunu ayarlarken, ekranı, kabloları veya diğer USB cihazlarını çevresindeki nesnelere çarpmamaya dikkat edin. Ekranı yavaşça hareket ettirin.
- Desteğin yüksekliğini ayarlarken, ekranın altına herhangi bir nesne koymayın. Kaza sonucu hasar görebilir.
- Ekrana USB ürünler veya USB cihazlar bağlarken, bunların Destek Tabanına çarpmamasına dikkat edin. Ekranın yükseklik ve eğimini ayarlarken, ekran ürünler veya cihazların boyutlarına bağlı olarak zarar görebilir. (sadece USB port bulunan modellerde)
Resminizi yatay/düşey olarak ayarlamak (Sadece Döner Destek bağlanmış modeller için)\*
Bilgisayarınız ekranı yatay/düşey değişme fonksiyonuna sahipse, ekranı 90° döndürebilirsiniz.
Öncelikle görüntü yü döndürmek için bilgisayarınızda ayarlarını zı yapın ardından ekranı çevirin.
Ekranı düşey olarak döndürmek
1 Ekranı saat yönünün tersine 90° döndürmek için bilgisayarınızdaki ayarlamaları yapın.
2 Ekranın MENU düğmesine basın ve ardından OPTION Menüsünden "MENU ROTATION" seçtikten sonra "PORTRAIT" seçeneğini tercih edin.
Ekran konumuna göre menü ekranını da değiştirebilirsiniz.
3 Ekranın her iki yanından tutun ve en yüksek konumuna çıkana kadar yavaşça yukarı kaldırın.
Notlar
- USB cihazına veya USB uyumlu cihazlara bağlıyken ekramı döndürürseniz, ekrana zarar verebilirsiniz.
- Ekranı döndürürseniz, ekranı, kabloları ve diğer USB cihazlarını etrafındaki nesnelere çarpmamaya dikkat edin. Ekranı yavaşça hareket ettirin.
- Ekranımızı döndürdüğünüz zaman tüm kabloları kablo tutucusundan çıkartın ardından bunları sert bir şekilde çekmeden hareket ettirin.
4 Ekranın her iki tarafından tutun ve saat yönünde yavaşça 90° döndürün.
Ekranı 90°’den fazla döndüremezsiniz.
5 Ekranın her iki tarafından tutun ve ekranın yüksekliğini ve eğimini ayarlayın.
Tekrar yatay konuma ayarlamak
1 Ekranı saat yönünde 90° döndürmek için bilgisayarınızdaki ayarlamaları yapın.
2 Ekranın MENU düğmesine basın ve ardından OPTION Menüsünden "MENU ROTATION" seçtikten sonra "LANDSCAPE" seçeneğini tercih edin.
Menü ekranını tekrar yatay konuma ayarlayın.
3 Ekranın her iki yanından tutun ve en yüksek konumuna çıkana kadar yavaşça yukarı kaldırın.
4 Ekranın her iki tarafından tutun ve saat yönünün tersi yönde yavaşça 90° döndürün.
Giriş sinyali seçme (INPUT1/ INPUT2)
OK düğmesine basın.
OK düğmesine her bastığınızda giriş sinyali değişir.
| Ekran mesajı(Sol üst köşede yaklaşık 5saniye gözükür.) | Giriş sinyali yapılandırma |
| INPUT1 : DVI-D DVI-D giriş soketi(dijital RGB) INPUT1 için | |
| INPUT2 : HD15 HD15 giriş soketi(analog RGB) INPUT2 için | |
Ekranınızı Özelleştirme
Ayarları yapmadan önce
Ekranı bilgisayara bağlayın ve ikisini de çalıştırın. En iyi sonuçlar için, ekran bilgisayara bağlanıp açıldıktan sonra herhangi bir ayar yapmadan önce en az 30 dakika bekleyin.
Ekranda beliren menüyü kullanarak ekranınızdaki pek çok ayar değişikliğini yapabilirsiniz.
Menüyü kullanma
1 Ana menüyü görüntüleyin.
Ekrandaki ana menüyü göstermek için MENU düğmesine basın.
2 Ayarlamak istediğiniz menüyü seçin.
İstenilen menüyü görüntülemek için ↓/↑ düğmelerine basın. Menü maddesini seçmek için OK düğmesine basın.
3 Maddeyi ayarlayın.
Ayarları yapmak için ↓/↑ düğmelerine, sonra da OK düğmesine basın.
OK düğmesine bastığınızda ayarlar saklanır ve ekran bir önceki menüye döner.
4 Menüyü kapatın.
Normal görüntüye dönmek için MENU düğmesine bir kez basın. Eğer herhangi bir düğmeye basılmazsa menü 45 saniye içinde otomatik olarak kapanır.
■ Ayarları fabrika ayarlarına geri döndürme.
Ayarları, RESET menüsünü kullanarak sıfırlayabilirsiniz. Ayarları sıfırlama ile ilgili daha fazla bilgi için, bkz →← (RESET) sayfa 17.
PICTURE ADJUST menüsü
| Maddeler ↑ | düğmesine basıldığında | ↓ düğmesine basıldığında |
| MODE | ECO mod ayarla. | |
| HIGH | Güç tasarrufu için ekranınızın parlaklığını | |
| MIDDLE | HIGH, MIDDLE, LOW ve AUTO olarak seçin. | |
| LOW | Giriş ayarlayarak çeşitli modlar | |
| AUTO | ayarlayabilirsiniz. | |
| ☐ BACKLIGHT | Ekramı aydınlatır. Ekramı karartır. | |
| ☐ CONTRAST | Resim kontrastını keskinleştirir. | Resim kontrastını matlaştırır. |
| ☐ BRIGHTNESS | Resmi aydınlatır (Siyah seviye). | Resmi karartır (Siyah seviye). |
Notlar
- ECO modu "AUTO", olarak ayarlandığında BACKLIGHT ayarı yapamazsınız.
- "sRGB" seçerseniz CONTRAST ve BRIGHTNESS ayarını yapamazsız.
Maddeler
γ GAMMA
Seçenekler Özellikler
USER Görüntülerin renklerini ayarlayın.
CAL. Bu mod, LCD için ekranı bir ham gama durumuna ayarlar. Bu mod, en iyi kalibrasyon sonucunu almak için harici bir renk kalibrasyonu sistemi kullanıldığında ayarlanmalıdır.
Not
“sRGB” seçerseniz GAMMA ayarlayamazsız.
Maddeler
COLOR
Seçenekler Özellikler
9300K Mavimsi ton
6500K Kirmizimsi ton
| sRGB1) | “sRGB” seçtiğinizde, renkler sRGB profiline göre ayarlanır. (sRGB renk ayarı, bilgisayar ürünleri için dizayn edilmiş endüstri standardı renk alan protokolüdür.) Eğer “sRGB” seçerseniz bilgisayarınızın renk ayarları sRGB profiline ayarlı olmalıdır. |
| USER Daha açık alanlara (GAIN: beyaz seviyesi) ve daha koyu alanlara (BIAS: siyah seviyesi) ilave ayarlar yapabilirsiniz. Ayrıca ayarlanmış rengi hafızaya alabilirsiniz. | |
1) Eğer ekrana bağlı olan bilgisayar ya da başka bir ekipman sRGB özelliğine sahip değilse, renkler sRGB profiline göre ayarlanamaz. Eğer "sRGB" seçerseniz, CONTRAST, BRIGHTNESS ve GAMMA ayarı yapamazsız. Eğer ECO modu "AUTO," olarak ayarladıysanız "sRGB" seçemezsiniz.
| Maddeler |
| SMOOTHING |
| Seçenekler Özellikler |
| TEXT Karakterleri iyi görünen duruma getirmek (Bu mod metin tabanlı uygulamalar için elverişlidir). |
| STANDARD Standart düzleştirme etkisi. |
| GRAPHICS Resimleri iyi görünen duruma getirmek (Bu mod fotoğraf görüntüleri veya çizimler için elverişlidir). |
| NotSinyal çözünürlüğü 1.600 × 1.200 olduğunda SMOOTHING özelliğini kullanamazsınız. |
| Maddeler |
| MODE RESET |
| Seçenekler Özellikler |
| OK BACKLIGHT, CONTRAST,BRIGHTNESS, GAMMA ve COLOR seçeneklerini varsayılan ayarlarına geri döndürebilirsiniz. |
| CANCEL Sıfırlamayı iptal etmek ve menüye dönmek için. |
A SCREEN menüsü (sadece analog RGB sinyal)
■ Otomatik görüntü kalitesi ayarlama fonksiyonu
Ekran bir giriş sinyali aldığında, resmin pozisyonunu ve keskinliğini otomatik olarak ayarlar (faz/arahlık). Bu, resmin ekranda net şekilde görüntülenmesini sağlar (sayfa 18).
Not
Otomatik görüntü kalitesi fonksiyonu aktif durumda olduğunda sadece ⏻ (güç) düğmesi kullanılabilir.
Eğer bu ekranın otomatik görüntü kalitesi fonksiyonu, görüntü ty tam olarak ayarlayamazsa Geçerli giriş sinyali için, daha ileri otomatik görüntü kalitesi ayarları yapabilirsiniz. (Bkz AUTO aşağıda.)
Eğer görüntü kalitesiyle ilgili daha fazla ayar yapmak isterseniz Görüntünün keskinliğini (faz/arylık) ve konumunu (yatay/dikey konumunu) manuel olarak ayarlayabilirsiniz.
Bu ayarlar, bellekte saklanır ve ekran aynı giriş sinyalini aldığında, otomatik olarak geri çağrılır. Bilgisayarınızı tekrar bağladıktan sonra giriş sinyalini değiştirirseniz bu ayarların tekrarlanması gerekebilir.
Maddeler Özellikler
AUTO Ekran'ın, geçerli giriş sinyali için faz, aralık ve yatay/dikey konumu ile ilgili gerekli ayarlamaları yapın ve bunları saklayın.
X Görüntü keskinliği ve pozisyonunun manuel olarak ayarlanması (PHASE/PITCH/H CENTER/V CENTER)
Görüntü'nün keskinliğini ve pozisyonunu aşağıdaki şekilde ayarlayabilirsiniz.
1 Bilgisayarda çözünürlüğü 1.600 × 1.200 olarak ayarlayın.
2 CD-ROM'u yerleştirin.
3 CD-ROM'u başlatın, testi görüntüleyin.
Windows Kullanıcısı için
Otomatik başlatma çalıştığında:
① “Monitör azarlama aracı (UTILITY)” tıklayın.
② “Adjust” tıklayın ve çözünürlüğü onaylayın sonra “Next” tıklayın.
PITCH, PHASE, H CENTER ve V CENTER için test sırayla ekrana gelir.
Otomatik başlatma çalışmadığında:
① “Bilgisayarımı” açın ve CD-ROM simgesine sağ tıklayın. “Araştır” seçin ve CD-ROM simgesini açın.
② [Utility] açın ve [Windows] seçin.
③ [Win_Utility.exe] başlatın.
Test görüntülenir
Macintosh kullanıcısı için
① [Utility] açın ve [Mac] seçin.
② [Mac_Utility.exe] başlatın.
Test görüntülenir
| Maddeler | ↓/↑ düğmelerine basıldığında |
| PHASE Ekrandaki yatay şeritleri minimize eder. | |
| PITCH Dikey çizgiler kaybolur. | |
| H CENTER Görüntü ekranın ortasında | |
| V CENTER | belirmediğinde, görüntü pozisyonunu ayarlar. |
ZOOM menüsü
Maddeler Özellikler
| FULL Giriş sinyali resmin modundan veyaçözünürlüğünden bağımsız olarakekranda tam olarak görüntülenir. |
| ASPECT KEEP Giriş sinyali ekranda gerçek oranındagörüntülenir. Bu yüzden, sinyale bağlıolarak resmin üstünde veya altındasiyah bantlar belirebilir. |
| REAL Giriş sinyali ekranda gerçekçözünürlüğünde görüntülenir.Altı 1.600 × 1.200 sinyaller ekranınıortasında siyah çerçeve ile çevrelenmişolarak görüntülenir. |
Not
Bu özelliği sinyal çözünürlüğü 1.600 × 1.200 olduğunda kullanamazsınız. Resim ekranda tam olarak görüntülenir.
MENU POSITION menüsü
Maddeler ↓/↑ düğmelerine basıldığında
MENU POSITION Menünün ekranda görüntülendiği yeri değiştirebilirsiniz. 9 noktadan birini seçebilirsiniz.
INPUT SENSING menüsü
Sinyali otomatik olarak geri ve ileri değiştirerek herhangi bir giriş sinyalini arayabilirsiniz.
Maddeler Özellikler
| AUTO ON Seçilen giriste sinyal yoksa veya OK düğmesi ile bir giriş seçtiğinizde eğer giriste sinyal yoksa, ekranda bir mesaj belirir. (sayfa 19) Daha sonra ekran giriş sinyalini kontrol eder ve diğer girise otomatik olarak geçer.Giriş değiştirildiğinde, seçilen giriş ekranın sol üst köşesinde görüntülenir. Hala giriş sinyali yoksa, ekran enerji tasarruf moduna geçer. | |
| INPUT 1 Ekranı açarken, INPUT1 veya INPUT2 öncelikli ayar olarak | |
| INPUT 2 | görüntülenecektir (INPUT SENSING çalışmayacaktır). |
| AUTO OFF Giriş otomatik olarak değiştirilmez. Girişi değiştirmek için OK düğmesine basın. | |
LANGUAGE menüsü
| Maddeler | ↓/↑ düğmelerine basıldığında |
| ENGLISH | İngilizce |
| FRANÇAIS | Fransızca |
| DEUTSCH | Almanca |
| ESPAÑOL | İspanyolca |
| ITALIANO | İtalyanca |
| NEDERLANDS | Felemenkçe |
| SVENSKA | İsveççe |
| РУССКИЙ | Rusça |
| 日本語 | Japonca |
| 中文 | Çince |
→← RESET menü (varsayılan ayarlara geri döndürme)
| Maddeler Özellikler |
| OK (LANGUAGE) menüsü ayarı dışında tün ayarları varsayılan değerlerine sıfırlamak için. |
| CANCEL Sıfırlamayı iptal etmek ve menü ekranına dönmek için. |
MENU LOCK menüsü
| Maddeler Özellikler |
| ON sadece ⏻ (güç) düğmesi çalışır. Eğerherhangi bir işlem yapmayaçalışırsanız, ekranda ⓄMENULOCK) simgesi belirir. |
| OFF (MENU LOCK)kapalı olarakayarlar. Eğer ⓄMENU LOCK) ONolarak ayarlandıysa, MENU düğmesine bastığımızda, ⓄMENULOCK) otomatik olarak seçilir. |
OPTION menüsü*
| Maddeler |
| MENU ROTATION |
| Seçenekler Özellikler |
| LANDSCAPE Ekranın yatay konumda olduğunu gösterir. |
| PORTRAIT Ekranın düşey konumda olduğunu gösterir. |
Teknik Özellikler
Enerji tasarrufu fonksiyonu
Bu ekran VESA, ENERGY STAR, ve NUTEK enerji tasarrufu standartlarına uygundur. Eğer ekran Analog giriş için DPMS (Ekran Güç Yönetim Standartı) / Dijital giriş uyumluluğu için DMPM (DVI Dijital Monitör Güç Yönetimi), uyumlu bir bilgisayara veya ekran kartına bağlanırsa, ekran güç tüketimini aşağıda gösterilen şekilde otomatik olarak azaltır.
| Güç modu | (güç) göstergesi |
| normal çalışma yeşil | |
| aktif kapalı1) (derin uyku) turuncu | |
| güç kapalı kırmızı | |
| ana güç kapalı | off |
1) Eğer bilgisayarınız "aktif kapalı" moduna geçerse, giriş sinyali kesilir ve ekranda NO INPUT SIGNAL görüntülenir. 5 saniye sonra ekran enerji tasarrufu moduna geçer. "derin uyku" Environmental Protection Agency tarafından tanımlanan enerji tasarrufu modudur.
Güç tüketimini azaltma (ECO mod)
Ekranın önündeki ECO düğmesine arka arkaya basarsanız, ekran parlaklığını seçebilirsiniz.
Her mod ekranda belirir ve ekran parlaklığı moda göre azaltılır. Yaklaşık 5 saniye sonra menü otomatik olarak kaybolur. Ekran parlaklığı ve güç tüketimi mod HIGH MIDDLE ve LOW arasında değiştiçke azalır.
Parlaklığın varsayılan ayarı HIGH olarak ayarlanmıştır.
Otomatik parlaklık ayarlama fonksiyonu (ışık sensörü)
Monitör, ekran parlaklığını çevre parlaklığına göre otomatik ayarlama özelliği ile donatılmıştır. Ekran parlaklığı, modunu ekranın önündeki ECO düğmesi ile AUTO olarak ayarlayarak veya PICTURE ADJUST menüsü ile en uygun seviyeye ayarlanır. Ekran parlaklığının varsayılan ayarı HIGH olarak ayarlanmıştır. Ayrıca, ekranın önündeki ECO düğmesi ile ECO modu “AUTO” olarak ayarladığınızda, ayar çubuğu da görüntülenir. Çubuğu ↓/↑ düğmeleri ile ayarlayabilirsiniz. Ayarladığınız seviyeye göre ekran parlaklığı değişir.
Otomatik resim kalitesi ayarlama fonksiyonu (sadece analog RGB sinyali)
Ekran bir giriş sinyali aldığında, otomatik olarak resmin pozisyonunu ve keskinliğini (faz/aralık) ayarlar ve ekranda net bir resmin görüntülenmesini sağlar.
Temel (fabrika ayarlı) mod
Monitör bir giriş sinyali aldığında, ekran'ın ortasında yüksek kaliteli bir görüntü elde edebilmek için, bu sinyali monitörün belleğinde saklı olan temel modlardan biri ile eşleştirir. Giriş sinyali temel mod ile uyuşursa, resim otomatik olarak uygun varsayılan ayarlarla ekranda görüntülenir.
Giriş sinyalleri temel modlardan biri ile uyuşmazsa
Monitör temel modlardan birine uymayan bir giriş sinyali alırsa, ekranda daima net bir görüntü sağlamak üzere, otomatik görüntü kalitesi ayar fonksiyonu aktive edilir (aşağıdaki monitor frekans aralıkları dahilinde):
Yatay frekans: 28-92 kHz (analog RGB)
28-75 kHz (dijital RGB))
Dikey frekans: 48-85 Hz (analog RGB)
60 Hz (dijital RGB)
Sonuç olarak, monitör ilk defa, temel ayarlarına (fabrika ayarı) uymayan bir giriş sinyali aldığında monitörün ekranda görüntüyü göstermesi normalden daha uzun sürebilir. Bu ayar verisi otomatik olarak hafızada saklanır ve daha sonra tekrar algılandığında sanki monitör temel ayarlarına uyan bir giriş sinyali almış gibi işlem görür.
Faz, aralık ve görüntü konumunu manuel olarak ayarlarsanız
Otomatik görüntü kalitesi ayar fonksiyonu, bazı giriş sinyallerinde görüntü konumunu, fazı ve aralığı tam olarak ayarlayamayabilir. Bu durumda, bu ayarları manuel olarak yapabilirsiniz (sayfa 16). Yaptığınız manuel ayarlar hafızada saklanır ve monitor aynı giriş sinyalini algıladığında yeniden kullanılır.
Not
Otomatik görüntü kalitesi fonksiyonu aktif durumda olduğunda sadece ⏻ (güç) düğmesi çalışır.
KVM fonksiyonu (Klavye-Video-Fare fonksiyonu)\*
İki bilgisayara kadar bağlayarak bunlar arasında INPUT/OK düğmelerine basarak geçiş yapıp USB fare ve USB klavyeyi kullanabilirsiniz (sayfa 8).
USB port hakkında
- USB fareyi ve USB klavyeyi ekranın USB portuna takmanızı öneririz. Ekran ile uyumlu olmayan cihazlar bağladığımızda, ekran düzgün olarak çalışmayabilir. Ayrıca, Bluetooth ile uyumlu olan cihazlar da düzgün olarak çalışmayabilir.
- Ekran üzerindeki USB portu USB Tam Hız (Maks 12 Mbps) ile uyumludur.
Notlar
- INPUT/OK düğmesine bassanız bile, bilgisayarlar hemen geçiş yapamayabilir.
- USB cihazlarını kullanmak için en son USB sürücüsüünü yükleyin. Eski USB sürücüsü düzgün olarak çalışmayabilir.
- Bir USB bağlantı noktasını kullanırken, INPUT SENSING menüsünden giriş sinyallerini AUTO OFF olarak ayarlayın.
Sorun giderme
Teknik desteğe başvurmadan önce bu bölüme bakın.
Görüntülü mesajlar
Eğer giriş sinyalinde sorun yaşanıyorsa, aşağıdaki mesajlardan bir tanesi ekranda görüntülenir. Problemi çözmek için, bkz "Hata belirtileri ve olası giderme yöntemleri" sayfa 20.
Ekranda "OUT OF RANGE" mesajı görüntülenirse
Bu, giriş sinyalinin ekran'ın özellikleri tarafından desteklenmediğini gösterir. Aşağıdaki öğeleri kontrol edin. Ekran mesajları ile ilgili daha fazla bilgi için, bkz "Hata belirtileri ve olası giderme yöntemleri" sayfa 20.
Eğer "xxx.x kHz/xxx Hz" mesajı görüntülenirse
Bu, yatay ve dikey frekansların ikisinin de ekran'ın özellikleri tarafından desteklenmediği anlamına gelir. Rakamlar, geçerli giriş sinyalinin yatay ve dikey frekanslarını gösterir.
Örnek
INFORMATNO
OUT OF RANGE INPUT1 DVD xxx.xkHz/xxxxHz
Eğer "RESOLUTION > 1600 × 1200" mesajı görüntülenirse
Bu, çözünürlüğün ekran'ın özellikleri tarafından desteklenmediğini gösterir (1.600 × 1.200 veya daha düşük).
Örnek
INFORMATION
OUT OF RANGE INPUT1: DVI - D RESOLUTION > 1600X1200
Eğer "NO INPUT SIGNAL" mesajı görüntülenirse
Bu, seçili soketten sinyal gelmediğini belirtir. INPUT SENSING (sayfa 16) ON olarak ayarlandığında, ekran başka bir giriş sinyali bulur ve girişi otomatik olarak değiştirir.
Örnek
Giriş sinyalleri bulunamadığında, "GO TO POWER SAVE"
mesaj belirir. Yaklaşık 5 saniye sonra, güç tasarruf modu başlar.
Eğer "CABLE DISCONNECTED" mesajı görüntülenirse
Bu, video sinyal kablosunun geçerli soketten çıkarıldığı (sokete takılı olmadığı) anlamına gelir.
INPUT SENSING (sayfa 16) ON olarak ayarlandığında, ekran başka bir giriş sinyali bulur ve girişi otomatik olarak değiştirir.
Örnek
Giriş sinyalleri bulunamadığında, "GO TO POWER SAVE"
mesaj belirir. Yaklaşık 45 saniye sonra, güç tasarruf modu başlar.
Hata belirtileri ve olası giderme yöntemleri
Bağlı bir bilgisayar veya diğer cihazlarla ilgili bir sorun ortaya çıkarsa, bağlı bilgisayarın/cihaz'ın kullanım kılavuzuna bakın.
| Belirti Bu öğeleri kontrol edin | |
| No picture (görüntü yok) | |
| (güç) düğmesine basıldığında (güç) göstergesi veya eğer (güç) yanmazsa: | Güç kablosunun takılı olup olmadığını kontrol edin.Ekran üzerindeki MAIN POWER anahtarının açık olduğunu kontrol edin (sayfa 10). |
| (Güç) ışığı kırmızı renkte yanarsa: | (güç) düğmesinin açık olduğundan emin olun. |
| Eğer “CABLE DISCONNECTED” mesajı görüntülenirse: | Video sinyal kablosunun ve diğer donanımların ilgili soketlerde takılı durumda olup olmadığıntı kontrol edin (sayfa 7).Video giriş soketi’nin pinlerinin bükölmemiş veya içine kaçmamış olduğundan emin olun.Giriş seçim ayarının doğru olup olmadığıntı kontrol edin (sayfa 12).Sağlanmamış bir video sinyal kablosu takılı. Sağlanmamış bir video sinyal kablosunu bağlarsanız, ekranda CABLE DISCONNECTED mesajı belircbilir. Bu bir arıza değildir. |
| Eğer ekranımızda “NO INPUT SIGNAL” uyarı mesajı belirirse, veya (güç) göstergesi turuncu ise: | Video sinyal kablosunun ve diğer donanımların ilgili soketlerde takılı durumda olup olmadığıntı kontrol edin (sayfa 7).Video giriş soketi’nin pinlerinin bükölmemiş veya içine kaçmamış olduğundan emin olun.Giriş seçim ayarının doğru olup olmadığıntı kontrol edin (sayfa 12).Monitör nedeniyle değil, bir bilgisayar veya bağlanan farklı bir cihaz nedeniyle oluşan problemlerBilgisayar enerji tasarrufu modunda. Klavyede herhangi bir tuşa basmayı veya farcyi hareket ettirmeyi deneyin.Ekran kartınızın düzgün şekilde takıldığından emin olun.Bilgisayar’ın açık konumda olup olmadığıntı kontrol edin.Bilgisayarı yeniden başlatın. |
| Ekranda “OUT OF RANGE” mesajı görüntülenirse (sayfa 19): | Monitör nedeniyle değil, bir bilgisayar veya bağlanan farklı bir cihaz nedeniyle oluşan problemlerVideo (görüntü) frekansının ekranın desteklediği özellikler içinde olup olmadığıntı kontrol edin. Eğer eski bir monitörün ycrine, bu monitörü taktıysanız, eski monitörü yeniden takın ve bilgisayar’ın ekran kartını aşağıda belirtilen aralıklarda ayarlayın:Yatay: 28 – 92 kHz (analog RGB), 28 – 75 kHz (dijital RGB)Dikey: 48 – 85 Hz (analog RGB), 60 Hz (dijital RGB)Çözünürlük: 1.600 × 1.200 veya daha düşük |
| Eğer Windows kullanıyorsanız: | Eğer eski bir monitörün yerine, bu monitörü taktıysanız, eski monitörü yeniden takın ve aşağıdaki talimatları uygulayın. “Üretiler” listesinden “SONY” seçin ve Windows aygıt seçim ekranındaki “Modeller” listesinden istediğiniz modeli seçin. Eğer bu ekranın model adı “Modeller” listesinde yoksa, “Tak ve Çalıştır” deneyin. |
| Eğer Macintosh sistem kullanıyorsanız: | Bir Macintosh bilgisayar bağlarken, gerekirse bir adaptör (sağlanmamıştır) kullanın. Video sinyal kablosunu bağlamadan önce adaptörü bilgisayara bağlayın. |
| Görüntü titremesi, oynaması, sallanması ya da karışması | Aralığı (pitch) ve fazı (phase) ayarlayın (sadece analog RGB sinyal) (sayfa 16).Ekranı, tercihen farklı bir elektrik devresi üzerindeki, farklı bir AC prizine takmayı deneyin.Monitör nedeniyle değil, bir bilgisayar veya bağlanan farklı bir cihaz nedeniyle oluşan problemlerGrafik kartının monitöre uygun şekilde ayarlanmış olduğundan emin olun.Grafik modunun, (VESA, Macintosh 19” Color, vs.) ve giriş sinyali frekansının bu monitör tarafından desteklendiğinden emin olun. Frekans uygun aralıkta olsa bile, bazı ekran kartları bu monitörün doğru senkronizasyon yapabilmesi için çok dar senkronizasyon darbesine sahip olabilir.Bu monitör çapraz sinyalleri işlemez. Progresif sinyaller için ayarlıdır.Mümkün olan en iyi kalitedeki görüntü kalitesi için bilgisayar’ın tazeleme oranını (dikey frekans) ayarlayın. |
| Görüntü bulanık • Parlaklık ve kontrastı ayarlayın (sayfa 15).Aralığı (pitch) ve fazı (phase) ayarlayın (sadece analog RGB sinyal) (sayfa 16).■ Monitör nedeniyle değil, bir bilgisayar veya bağlanan farklı bir cihaz nedeniyle oluşan problemlerBilgisayarınızda çözünürlüğü 1.600 × 1.200 olarak ayarlayın. | |
| Hayalet görüntü | Video kablosunun ya da video yönlendiricinin uzatma kablosunu iptal edin.Tüm parçaların (donanımların) ilgili soketlerde doğru bir şekilde takılı olduğundan emin olun. |
| Resim ortalanmamış veya boyutları düzgün değil (sadece analog RGB sinyalleri) | Aralık ve fazı ayarlayın (sayfa 16).Görüntü konumunu ayarlayın (sayfa 16). Bazı video modlarının ekranı tam olarak doldurmadığını unutmayın. |
| Görüntü çok ufak | ■ Monitör nedeniyle değil, bir bilgisayar veya bağlanan farklı bir cihaz nedeniyle oluşan problemlerBilgisayarınızda çözünürlüğü 1.600 × 1.200 olarak ayarlayın. |
| Görüntü çok karanlık • Arka ışığı ayarlayın (sayfa 15).Aydınlatmayı ayarlayın (sayfa 15).GAMMA menüsünü kullanarak gamma ayarlayın (sayfa 15).Monitör açıldıktan sonra parlaklığın gelmesi birkaç dakika sürebilir.Ekran koyulaşabilir, bu seçtiğiniz ECO moduna bağlıdır. | |
| Dalgalı veya oval (moire) bir görüntü var | Aralığı (pitch) ve fazı (phase) ayarlayın (sadece analog RGB sinyal) (sayfa 16). |
| Renk düzenli değil | Aralığı (pitch) ve fazı (phase) ayarlayın (sadece analog RGB sinyal) (sayfa 16). |
| Beyaz renk tam olarak beyaz görüntülenmiyor | Renk ısısını ayarlayın (sayfa 15). |
| Monitör düğmeleri çalışmıyor(◦kranda görüntülenir) | Eğer MENU LOCK ON olarak ayarlandıysa, OFF olarak ayarlayın (sayfa 17). |
| USB kablosu ile bağlanan cihaz çalışmıyor | USB kablosunun (sağlanmıştır) düzgün takılıp takılmadığını kontrol edin (sayfa 8).MAIN POWER anahtarına ve ⏻ (güç) göstergesine basarak ekranı açın.■ Bağlı bilgisayar veya cihazdan kaynaklanan sorunlarCihazın açık olup olmadığını kontrol edin.Güncellenmiş USB sürücüsünü yükleyin. Daha fazla bilgi için ürünün üreticisi ile temasa geçin.Eğer bilgisayarınızı ekrana takılı klavye veya mouse ile kullanamazsanız, klavye veya fareyi bilgisayarınıza doğrudan bağlayın. Bilgisayarınızı yeniden başlattıktan sonra, USB bağlantısını sıfırlayın. Bu işlemi tamamladıktan sonra, klavye veya fareyi ekrana tekrar bağlayın. Ekran bir bilgisayara, klavyeye veya fareye USB port üzerinden bağlandığında, bilgisayarı yeniden başlatığınızda bilgisayarı bunlarla kontrol edemeyebilirsiniz. |
| Bir süre sonra ekran kapanıyor | ■ Bağlı bilgisayar veya cihazdan kaynaklanan sorunlarBilgisayar’ın güç tasarruf modunu kapalı olarak ayarlayın. |
| Menü ekranında görüntülenen çözünürlük yanlış | Ekran kartı ayarına bağlı olarak, Menü ekranında görüntülenen çözünürlük, bilgisayarda ayarlı olanla aynı olmayabilir. |
| Ana gücü kapattıktan sonra,(güç) göstergesi bir süre daha yanıyor | Ana güç açıkken ama ⏻ (güç) anahtarı basılı değişken veya ekran güç tasarrufu modundayken eğer MAIN POWER anahtarını kapalı duruma getirirseniz ⏻ (güç) göstergesi hemen sönmeyebilir. Bu bir arıza değildir. |
Bu ekran'ın bilgileri görüntüleniyor
Monitör bir giriş sinyali algılarken, MENU düğmesini, bilgi kutusu belirene kadar, 5 saniyeden fazla basılı tutunuz.
Bilgi kutusunu kaldırmak için MENU düğmesine tekrar basın.
Örnek
Bu ekranın güvenlik standartı tescilli adı SDM-S205* olmasına rağmen, satışta SDM-S205F/S205K adları da kullanılmaktadır.
Eğer sorun devam ederse yetkili Sony satıcısına başvurun ve aşağıdaki bilgileri verin:
- Model ismi
- Serinumarasi
- Problemin detaylı açıklaması
- Satın alma tarihi
- Bilgisayarınızın ve ekran kartınızın ismi ve özellikleri
- Giriş sinyali tipi (analog RGB/dijital RGB)
Özellikler
| Model ismi SDM-S205F | SDM-S205K | |
| LCD panel Panel tipi: a-Si TFT Aktif Matris | ||
| Resim boyutu: inç 20,1 | ||
| Giri sinyali format RGB çalma frekans Yatay: 28 – 92 kHz (analog RGB)28 – 75 kHz (dijital RGB)Dikey: 48 – 85 Hz (analog RGB)60 Hz (dijital RGB) | ||
| Çözünürlük Yatay: Maks.1.600 noktaDikey: Maks.1.200 satr | ||
| Giri sinyal tipleri (Dijital/Analog) | Dijital × I/Analog × I | |
| Giri sinyal seviyeleri Analog | RGB video sinyali 0,7 Vp-p, 75SYNC sinyal TTL seviyesi, 2,2 kΩ, pozitif vca negatifDijital RGB (DVI) sinyal TMDS (tek link) | |
| Ses girii Stereo minijack, 0,5 Vrms | ||
| Ses çıkışı Stereo minijack | ||
| USB port | - | USB Tam Hz (Maks12 Mbps)A Port×4, B Port×2 |
| Güç gereksinimleri 100 – 240 V, 50 – 60 Hz, Maks. 1,2 A | ||
| Enerji tüketimi Maks. 55 W | ||
| Çalma scakl 5 – 35 °C | ||
| Destek tipi Yükseklik ayarl | Eksen | |
| Boyutlar (genilik/yükseklik/derinlik) | Yaklaşık 441,5 × 410,5 – 520,5 × 277,5 mm (destekle)Yaklaşık 441,5 × 356,5 × 74 mm (destek olmadan) | Yaklaşık 441,5 × 421 – 551 × 277,5 mm (destekle(normal koşulda))Yaklaşık 356,5 × 470,5 – 600,5 × 277,5 mm (destekle(döner koşulda))Yaklaşık 441,5 × 356,5 × 74 mm (destek olmadan) |
| Kütle | Yaklaşık 9,6 kg (destekle)Yaklaşık 6,0 kg (destek olmadan) | Yaklaşık 9,9 kg (destekle)Yaklaşık 6,1 kg (destek olmadan) |
| Tak ve Çaltr | DDC2B | |
| Aksesuarlar | Bkz sayfa 6. | |
1) Tavsiye edilen yatay ve dikey zamanlama koulu
- Yatay sync genilii toplam yatay zamann %4,8 sinden veya 0,8 μs, den fazla olmalıdır, hangisi daha büyük ise.
- Yatay boluk genilii 2,5 μsan den fazla olmaldr.
• Dikey boluk genilii 450 μsan den fazla olmaldr.
Tasarm ve özellikler haber verilmeksizin deitirilebilir.
