Producttype	Moniteur LCD
Merk	Sony
Model	SDM-S205
Schermgrootte	20,1 inch (diagonaal)
Native resolutie	1600 x 1200 pixels (UXGA)
Beeldverhouding	4:3
Helderheid	250 cd/m²
Contrast	500:1
Responstijd	16 ms
Kijkhoek (horizontaal/verticaal)	170° / 170°
Aansluitingen	VGA (D-Sub), DVI-D
Voeding	100-240 V AC, 50/60 Hz
Stroomverbruik (typisch)	45 W
Verbruik in slaapstand	Minder dan 1 W
Afmetingen (met voet, B x H x D)	452 x 452 x 235 mm
Gewicht (met voet)	7,2 kg
Belangrijkste functies	OSD-menu, automatische bronherkenning, beeldinstellingen
Onderhoud en reiniging	Gebruik een zachte, droge doek; vermijd oplosmiddelen
Veiligheid	Gebruik een geaard stopcontact, open de behuizing niet
Reserveonderdelen en repareerbaarheid	Niet van toepassing, neem contact op met een erkende service

Veelgestelde vragen - SDM-S205 SONY

Hoe stel ik de helderheid in op de Sony SDM-S205?

Gebruik de toetsen op het voorpaneel om het OSD-menu te openen, navigeer naar 'Helderheid' en pas aan met de +/- toetsen.

Wat is de maximale resolutie die deze monitor ondersteunt?

De native resolutie is 1600 x 1200 pixels (UXGA). Hij ondersteunt ook lagere resoluties.

Hoe sluit ik een computer aan op de Sony SDM-S205?

Sluit de meegeleverde VGA- of DVI-D-kabel aan tussen de monitor en uw computer. De monitor detecteert automatisch de bron.

Heeft de monitor ingebouwde luidsprekers?

Nee, de Sony SDM-S205 is een monitor zonder ingebouwde luidsprekers. Gebruik externe luidsprekers.

Hoe maak ik het scherm van de monitor schoon?

Zet de monitor uit en veeg het scherm voorzichtig af met een zachte, droge doek. Gebruik nooit chemische middelen.

Wat moet ik doen als het scherm zwart blijft?

Controleer of de voedingskabel is aangesloten en de monitor is ingeschakeld. Zorg ervoor dat de videokabel correct is aangesloten en dat de computer aan staat.

Hoe wijzig ik de taal van het OSD-menu?

Druk op de Menuknop, ga naar 'Taal' en selecteer uw taal uit de beschikbare opties.

Is de monitor compatibel met een VESA-beugel?

Ja, de Sony SDM-S205 is compatibel met de VESA 100 x 100 mm standaard voor wandmontage.

Wat is het stroomverbruik in slaapstand?

In slaapstand is het verbruik minder dan 1 watt.

Hoe activeer ik handmatig de slaapstand?

Druk op de aan/uit-knop om de monitor uit te schakelen. Hij gaat automatisch in slaapstand als er geen signaal wordt gedetecteerd.

GEBRUIKSAANWIJZING SDM-S205 SONY

Controleer de doos waarin uw beeldscherm is verpakt. Het ID-label van het beeldschermmodel bevindt zich op de achterzijde van het beeldscherm.

NOTICE

Voorzorgsmaatregelen 4

De modelnaam van het beeldscherm controleren ....5

Onderdelen en bedieningselementen. 5

Instelling....6

Instelling 1: De standaard monteren ..... 6

Instelling 2: De videosignaalkabels aansluiten .....7

Instelling 3: De USB-muis of het USB-toetsenbord of andere apparaten aansluiten (alleen modellen met een USB-poort) ..... 8

Instelling 4: De audiokabels aansluiten. 9

Instelling 5: Het netsnoer aansluiten....9

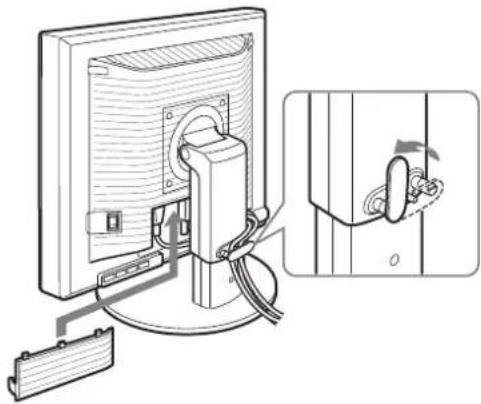

Instelling 6: Zet de kabels vast en plaats het aansluitingenpaneel weer terug....9

Instelling 7: Het beeldscherm en de computer aanzetten. ..... 10

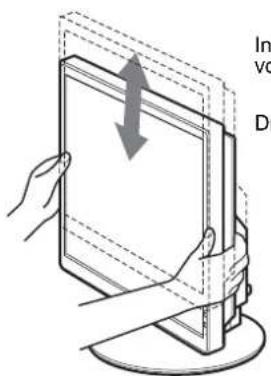

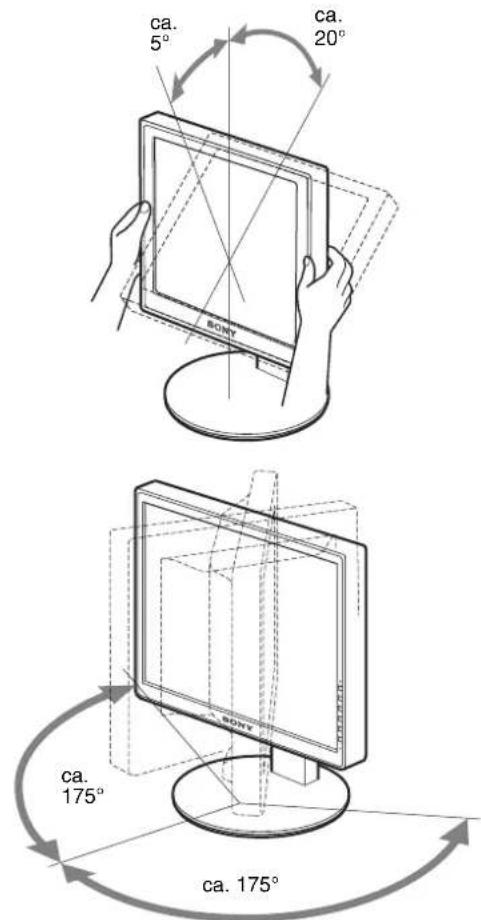

Instelling 8: Pas de stand en de hoogte aan. 11

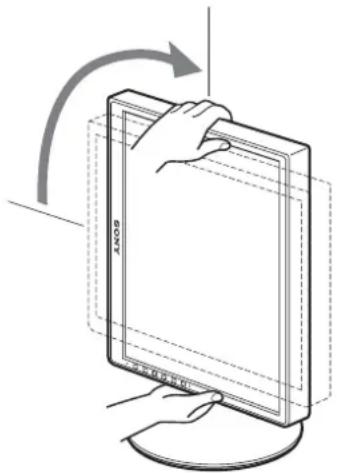

Het beeld overschakelen naar rechtopstaand / liggend (alleen voor modellen met de draaivoet) 12

Het ingangssignaal selecteren (INPUT1/INPUT2) ..... 12

Het beeldscherm instellen ....13

Het menu gebruiken 13

Overzicht van menuopties 14

Het menu BEELDREGELING 15

A Het menu SCHERM (alleen voor analoge RGB-signalen) ... 15

ZOOM-menu 16

Het menu POSITIE MENU....16

→ Het menu INGANG ZOEKEN. 16

A Het menu LANGUAGE....17

→← Het menu RESET (standaardinstellingen herstellen)....17

On Het menu TOETSEN SLOT 17

OPTIES-menu 17

Stroomspaarfunctie....17

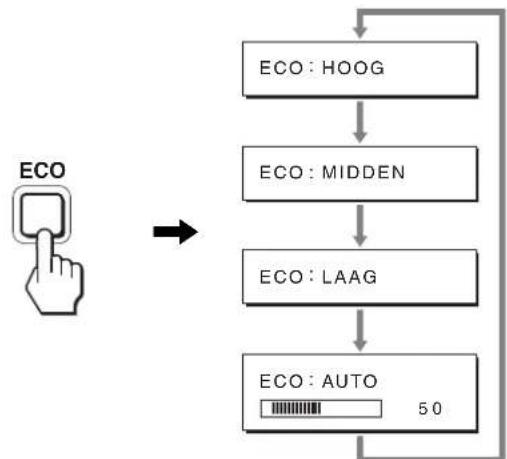

Het stroomverbruik verminderen (ECO modus) ..... 17

Functie voor het automatisch aanpassen van de helderheid (lichtsensor) 18

Functie voor automatisch aanpassen van de beeldkwaliteit (alleen analog RGB-signaal). 18

KVM-functie (Toetsenbord-Video-Muis-functie) ..... 18

Problemen oplossen....19

Schermberichten....19

Problemen en oplossingen .... 20

Voorzorgsmaatregelen

Waarschuwing over voedingsaansluitingen

- Gebruik het bijgeleverde netsnoer. Als u een ander netsnoer gebruikt, moet u controleren of dit compatibel is met de lokale stroomvoorziening.

Voor klanten in de Verenigde Staten

Als u niet het juiste snoer gebruikt, voldoet de monitor niet aan de voorgeschreven FCC-normen.

Voor klanten in het Verenigd Koninkrijk

Als u de monitor gebruikt in het Verenigd Koninkrijk, moet u het juiste netsnoer voor het Verenigd Koninkrijk gebruiken.

Voorbeeld van stekkertypen

voor 100 tot 120 V wisselstroom

voor 200 tot 240 V wisselstroom

alleen voor 240 V wisselstroom

Het toestel moet in de buurt van een gemakkelijk bereikbaar stopcontact worden geplaatst.

Installatie

Installeer of plaats de monitor niet:

• op plaatsen waar deze wordt blootgesteld aan hoge temperaturen, bijvoorbeeld in de buurt van een verwarming, een heteluchtblazer of in direct zonlicht. Als de monitor aan extreem hoge temperaturen wordt blootgesteld, zoals in een auto die in direct zonlicht staat geparkeerd of in de buurt van een heteluchtblazer, kan de behuizing vervormen en de werking verstoren;
• op plaatsen waar deze wordt blootgesteld aan mechanische trillingen of schokken;
• in de buurt van apparatuur die een sterk magnetisch veld produceert, zoals een televisie of verscheidene andere huishoudelijke apparaten;
• op plaatsen waar deze wordt blootgesteld aan veel stof, vuil of zand, bijvoorbeeld in de buurt van een open raam of een buitendeur. Als u de monitor tijdelijk buiten plaatst, moet u de juiste voorzorgsmaatregelen treffen ter bescherming tegen stof en vuil in de lucht. Als u dit niet doct, kan het toestel onherstelbaar worden beschadigd.

Raak de ventilatieopeningen boven aan de achterkant van het beeldscherm niet aan. Deze worden namelijk warm.

Behandeling van het LCD-scherm

• Laat het LCD-scherm niet in de zon staan, omdat het LCD-scherm zo kan worden beschadigd. Wees voorzichtig als u de monitor in de buurt van een raam plaatst.
• Druk en kras niet op het LCD-scherm. Plaats geen zware voorwerpen op het LCD-scherm. Hierdoor kan de uniformiteit van het scherm afnemen of kan het LCD-scherm defect raken.
• Als u de monitor gebruikt in een koude omgeving, kunnen er nabeelden op het scherm verschijnen. Dit duidt niet op een storing. Het scherm wordt weer normaal als de temperatuur een normaal werkingsniveau bereikt.
• Als een stilstaand beeld lange tijd wordt weergegeven, kan er enige tijd een nabeeld zichtbaar zijn. Dit nabeeld verdwijnt na verloop van tijd.

- Het LCD-scherm wordt warm tijdens gebruik. Dit duidt niet op een storing.

Opmerking over het LCD-scherm (Liquid Crystal Display)

Het LCD-scherm is vervaardigd met precisietechnologie. Op het LCD-scherm kunnen echter doorlopend donkere of heldere (rood, blauw of groen) lichtpuntjes zichtbaar zijn. Bovendien kunnen ongewone gekleurde strepen of helderheid op het LCD-scherm worden weergegeven. Dit is normaal en duidt niet op storing.

(Effectieve beeldpunten: meer dan 99,99%)

Onderhoud

• Trek de stekker uit het stopcontact voordat u de monitor reinigt.
• Reinig het LCD-scherm met een zachte doek. Gebruik geen glasreinigingsmiddel dat een antistatische oplossing of soortgelijke toevoeging bevat omdat de coating van het LCD-scherm hierdoor kan worden beschadigd.
• Reinig de behuizing, het paneel en de bedieningselementen met een zachte doek die is bevochtigd met een zacht zeepsopje. Gebruik geen schuursponsje, schuurpoeder of oplosmiddelen, zoals alcohol of benzine.
• Wrijf, druk of tik niet op het scherm met een scherp of schurend voorwerp, zoals een balpen of schroevendraaier. Hierdoor kan de beeldbuis worden beschadigd.
• Houd er rekening mee dat het materiaal of de coating van het LCD-scherm kan worden aangetast door blootstelling aan vluchtige oplosmiddelen, zoals insecticide, of door langdurig contact met rubber of vinyl.

Vervoer

• Koppel alle kabels van het beeldscherm los. Als u een in hoogte verstelbaar onderstel gebruikt, verstel het onderstel dan in de hoogste stand en houd beide kanten van het LCD-display stevig vast. Let erop dat u het beeldscherm tijdens het vervoer niet bekrast. Als u het beeldscherm laat vallen, kunt u gewond raken of het beeldscherm beschadigen.
• Als u deze monitor moet vervoeren voor reparatie of verzending, moet u de oorspronkelijke doos en verpakkingsmaterialen gebruiken.
• Plaats de afsluitpin voor het in hoogte verstelbare onderstel terug om het onderstel tijdens het vervoer vast te zetten.

De monitor afvoeren

• Gooi de monitor niet weg met gewoon huishoudelijk afval.
• De fluorescerende buis in de monitor bevat kwik. Deze monitor moet worden afgevoerd in overeenstemming met de plaatselijke voorschriften voor afvalverwerking.

De modelnaam van het beeldscherm controleren

Controleer eerst de modelnaam van het beeldscherm.

U vindt de modelnaam aan de achterkant van het beeldscherm (Voorbeeld: SDM-S205F).

Voor bepaalde beeldschermmodellen zijn niet alle functies en menuopties beschikbaar.

Onderdelen en bedieningselementen

Zie de pagina's tussen haakjes voor meer informatie.

In de afbeelding wordt een van de beschikbare modellen van dit beeldscherm weergegeven.

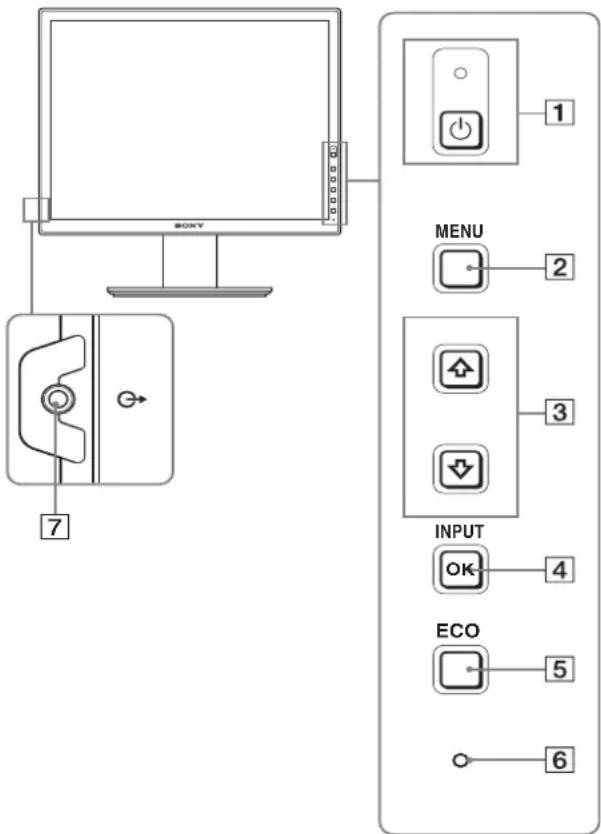

Voorkant van het scherm

De onderdelen die met *worden aangeduid, verschillen afhankelijk van het model. Zie "Technische gegevens" (pagina 23) voor meer informatie.

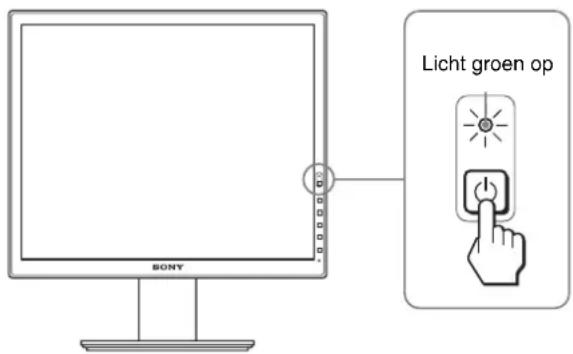

1 ⏻ (stroom) schakelaar en ⏻ (stroom) lampje (pagina's 10, 17)

Met deze schakelaar wordt het beeldscherm ingeschakeld wanneer het ⏻ (stroom) lampje rood brandt. Druk nogmaals op de schakelaar om het beeldscherm uit te schakelen. Als het ⏻ (stroom) lampje niet brandt, drukt u op de MAIN POWER schakelaar ([8]).

2 MENU toets (pagina 13)

Met deze toets wordt het menuscherm in- en uitgeschakeld.

3 ↓/↑ toetsen (pagina 13)

Met deze toetsen kunt u de menuonderdelen selecteren en wijzigingen aanbrengen.

4 OK toets (pagina 13)

Met deze toets activeert u het geselecteerde menuonderdeel en de wijzigingen die zijn aangebracht met de ↓/↑ toetsen (3).

INPUT (pagina 12)

Met deze toetsen wordt het video-ingangssignaal geschakeld tussen INPUT1 en INPUT2 als twee computers zijn aangesloten op het beeldscherm. (Alleen beschikbaar als het menu is uitgeschakeld.)

5 ECO toets (pagina 17)

Deze knop wordt gebruikt om het stroomverbruik te verminderen.

Als het menu niet wordt weergegeven, kunt u de beeldkwaliteit voor het huidige ingangssignaal ook automatisch aanpassen door deze knop (One touch Auto adjust) meer dan 3 seconden ingedrukt te houden. (alleen analoog RGB-signaal)

6 Lichtsensor (pagina 18)

Deze sensor meet de helderheid van het gebied rondom het beeldscherm. Bedek de sensor niet met papier en dergelijke.

7 Audio-uitgang (pagina 9)

Deze aansluiting voert audiosignalen uit naar de luidsprekers of andere audioapparatuur.

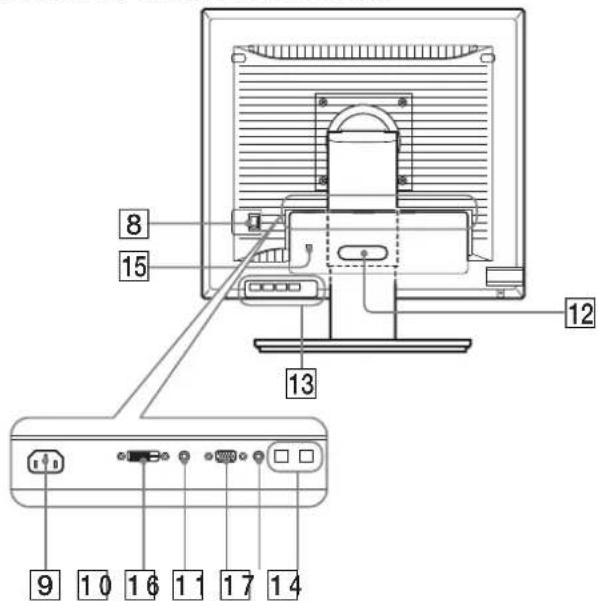

Achterkant van het beeldscherm

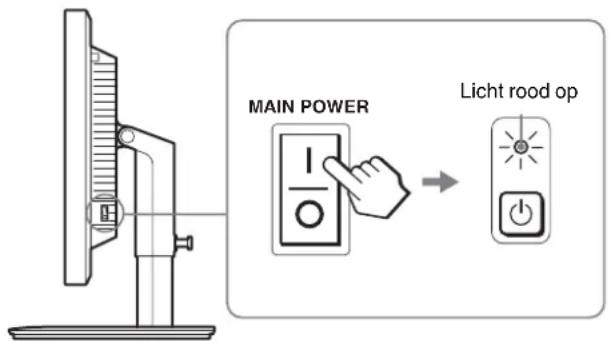

8 MAIN POWER schakelaar (pagina 10)

Met deze schakelaar wordt de AAN/UIT-knop van het beeldscherm in- en uitgeschakeld.

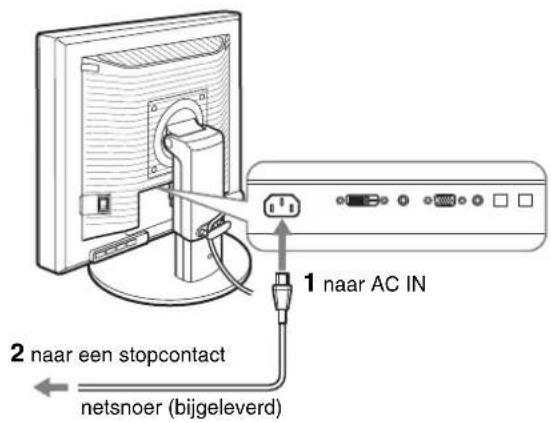

9 AC IN aansluiting (pagina 9)

Hierop sluit u het netsnoer aan (bijgeleverd).

10 DVI-D ingang (digitaal RGB) (pagina 8)

Via deze aansluiting worden digitale RGB-videosignalen ingevoerd conform DVI Rev. 1.0.

11HD15 ingang (analoog RGB) (pagina 8)

Via deze aansluiting worden analoge RGB-videosignalen (0,700 Vp-p, positief) en synchronisatiesignalen ingevoerd.

12 Kabelhouder (pagina 9)

Met dit onderdeel kunt u kabels en snoeren bevestigen aan het beeldscherm.

13 USB-downstream-poort (alleen op modellen met USB-poort) (pagina 8)*

Wanneer u de USB-muis en het USB-toetsenbord op het beeldscherm aansluit, kunt u twee computers op de monitor aansluiten door de ingang om te schakelen.

14 USB-upstream-poort (alleen op modellen met USB-poort)*

Sluit de USB-kabel op uw computer en beeldscherm aan.

15 Opening van het veiligheidsslot

De opening van het veiligheidsslot moet worden gebruikt met het Kensington Micro Saver Security System. Micro Saver Security System is een handelsmerk van Kensington.

16 Audio-ingang voor INPUT1

Deze ingang voert audiosignalen in, indien verbonden met de audio-uitgang van een computer of andere audioapparatuur die met INPUT1 is verbonden.

17 Audio-ingang voor INPUT2

Deze ingang voert audiosignalen in, indien verbonden met de audio-uitgang van een computer of andere audioapparatuur die met INPUT2 is verbonden.

Instelling

Voordat u het beeldscherm in gebruik neemt, moet u controleren of de verpakking de volgende onderdelen bevat:

• LCD-scherm
• Netsnoer
  • Voetstuk
  • HD15-HD15-videosignaalkabel (analoog RGB)
  • DVI-D videosignaalkabel (digitaal RGB)
  • Audiosnoer (stereo-ministekker)
  • USB - * a b e l
• CD-ROM (hulpprogramma's voor Windows/Macintosh, gebruiksaanwijzing, enzovoort)
  • Garantiekaart
  • Installatiehandleiding

De onderdelen die met *worden aangeduid, verschillen afhankelijk van het model. Zie "Technische gegevens" (pagina 23) voor meer informatie.

Instelling 1: De standaard monteren

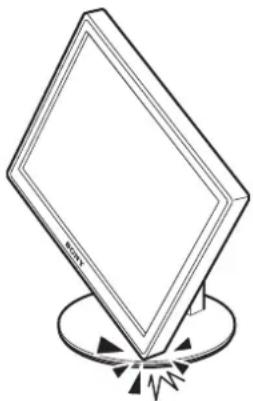

Druk niet op het LCD-scherm bij het plaatsen van het beeldscherm of het rechtop zetten van het beeldscherm op een bureau of tafel. Hierdoor kan de uniformiteit van het beeldscherm afnemen of kan het LCD-scherm defect raken.

■ Als u de bijgeleverde standaard gebruikt-Gemonteerde standaard

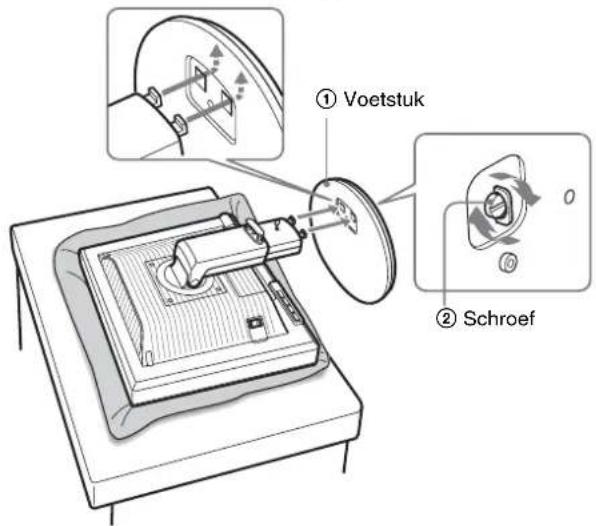

1 Open de doos en neem de voet van de standaard eruit.
2 Controleer de bijgeleverde onderdelen.

- Met een schroef aan de onderzijde van de standaard.

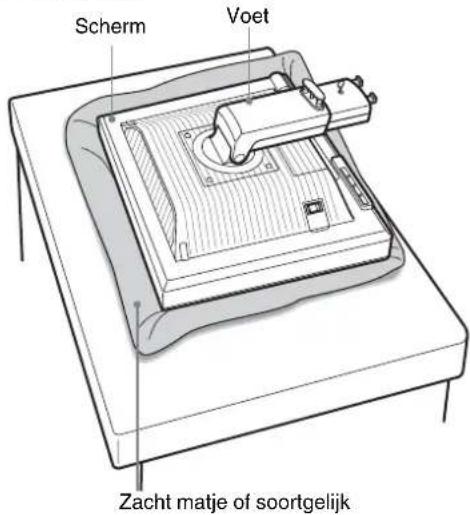

3 Leg een zacht matje of iets dergelijks op een bureaublad of tafel.

U kunt het LCD-scherm en de monitor zelf beschadigen als u het scherm rechtstreecks op het bureaublad legt.

4 Neem het beeldscherm uit de doos en leg het beeldscherm met de omlijsting langs de rand van het bureaublad.

5 Plaats de uitsparingen van de arm op de openingen van het voestuk om het voetstuk vast te maken. ① Til het schroefhandvat op om de voet van de standaard stevig vast te kunnen schroeven. ② Zorg dat de schroef goed vast zit en klap het schroefhandvat weer terug.

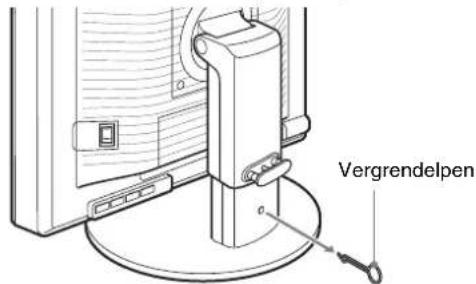

6 Verwijder de vergrendelpen nadat u de in hoogte verstelbare standaard rechtop hebt gezet.

Opmerking

Verwijder de vergrendelpen niet wanneer de standaard ligt. De standaard kan dan vallen of u verwonden als de hals van de standaard onverhoeds losschiet van de voet.

■ Standaard waarvan de hoogte kan worden aangepast

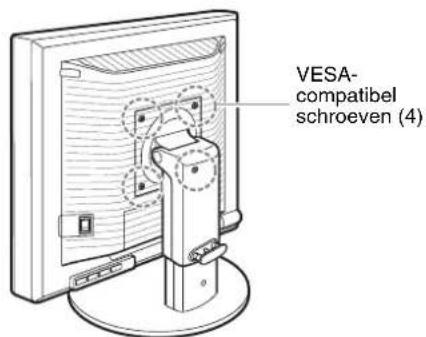

U kunt een VESA-standaard van een ander merk bevestigen door de meegeleverde standaard van het beeldscherm te verwijderen.

Instelling 2: De videosignaalkabels aansluiten

- Zet het beeldscherm en de computer uit voordat u deze aansluit.

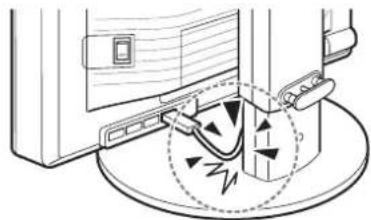

Opmerkingen

• Raak de pinnen van de videosignaalkabel niet aan omdat deze hierdoor kunnen verbuigen.
• Controleer de uitlijning van de aansluiting om te voorkomen dat de pinnen van de videosignaalkabel worden verbogen.

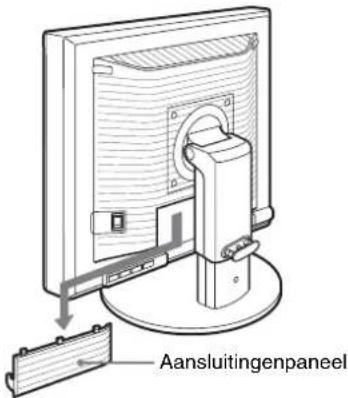

1 Schuif het aansluitingenpaneel omlaag.

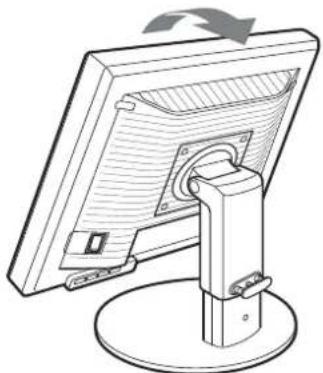

2 Kantel het beeldscherm omhoog. En maak de hoek van het beeldscherm zo groot mogelijk.

3 Verbind de videosignaalkabels met het beeldscherm.

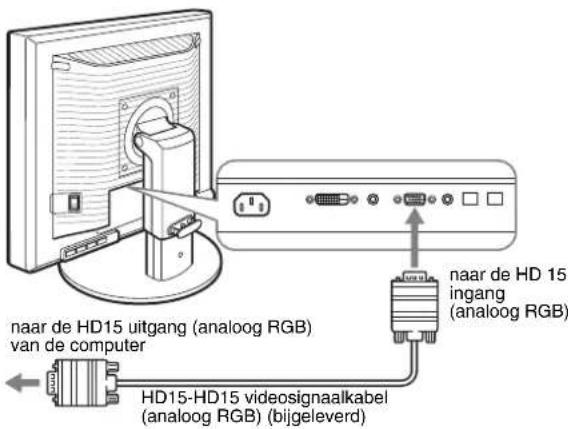

■ Een computer aansluiten die is voorzien van een HD15 uitgang (analoog RGB)

Gebruik de bijgeleverde HD15-HD15-videosignaalkabel (analoog RGB) om de computer aan te sluiten op de HD15-ingang van het beeldscherm (analoog RGB).

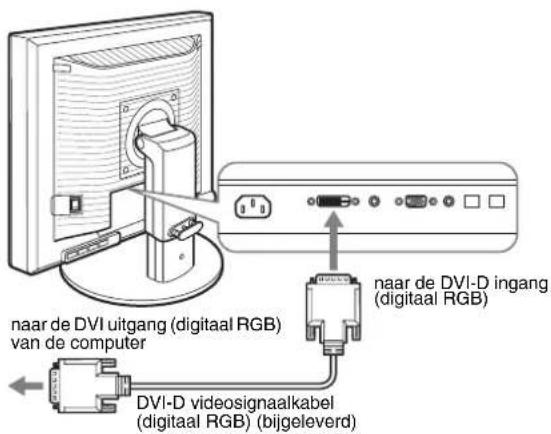

■ Een computer aansluiten die is voorzien van een DVI uitgang (digitaal RGB)

Gebruik de bijgeleverde DVI-D-videosignaalkabel (digitale RGB) om de computer aan te sluiten op de DVI-D-ingang van het beeldscherm (digitale RGB).

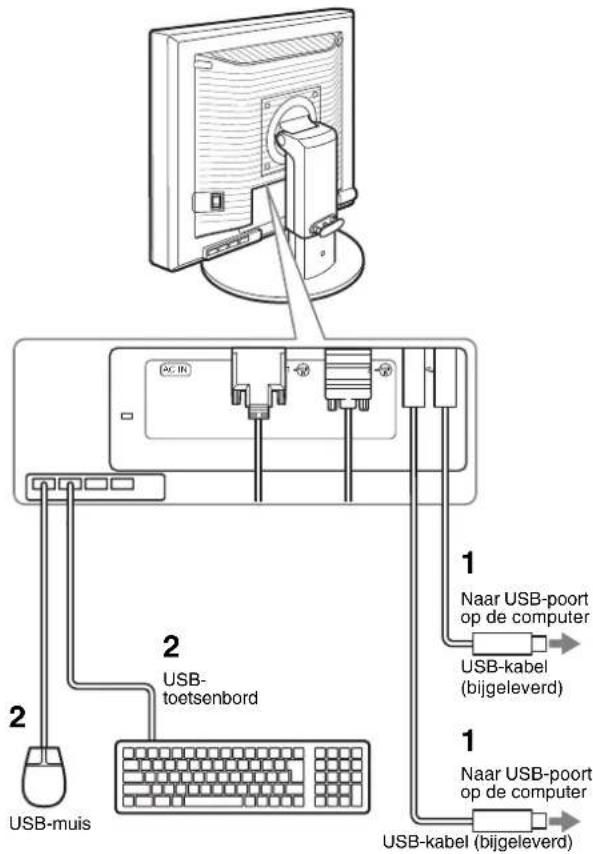

Instelling 3: De USB-muis of het USB-toetsenbord of andere apparaten aansluiten (alleen modellen met een USB-poort)\*

Als u de USB-muis of het USB-toetsenbord of andere apparaten aansluit, kunt u tussen de ingangen schakelen (KVM-functie).

Zie "KVM-functie" (pagina 18) voor meer informatie. Als u geen USB-muis of USB-toetsenbord of andere apparaten met uw beeldscherm gebruikt, gaat u verder met Instelling 4.

1 Gebruik de bijgeleverde kabel om het beeldscherm met de computer te verbinden.

2 Sluit de USB-muis of het USB-toetsenbord of andere apparaten op het beeldscherm aan.

Voor Macintosh-gebruikers:

Als u de USB downstream-poort aansluit op een toetsenbord van Macintosh dat een aan/uit-knop heeft, kan het zijn dat de aan/uit-knop op het toetsenbord niet ingeschakeld kan worden. Schakel uw computer in of sluit het toetsenbord rechtstreeks aan op uw computer. Schakel daarna het toetsenbord in en sluit vervolgens de USB downstream-poort aan op het toetsenbord.

Opmerkingen

• De USB-poort van dit scherm is compatibel met Windows 2000 / Windows XP Professional / Windows XP Home Editie / Macintosh.
• Als de USB-muis of het USB-toetsenbord of andere apparaten al op uw computer zijn aangesloten, verwijdert u de USB-muis of het USB-toetsenbord of de andere apparaten.
• Deze installatie is alleen ontwikkeld voor computers en besturingssystemen die USB-compatibel zijn. Voor meer informatie zie de handleiding van uw computer of besturingssysteem.

Instelling 4: De audiokabels aansluiten

Als u niet van plan bent om een audiosignaal uit te sturen, heeft u deze aansluiting niet nodig.

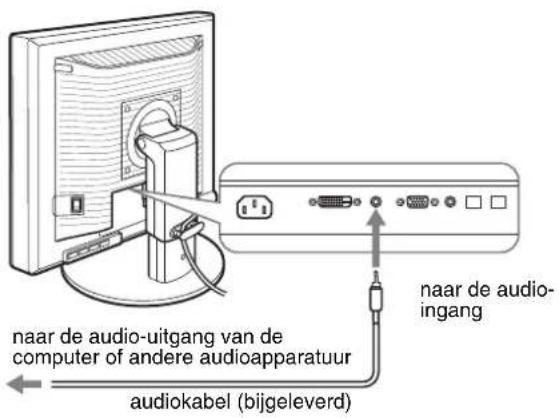

1 Sluit de audio-ingang van het beeldscherm met de bijgeleverde audiokabel aan op de audio-uitgang van de computer of andere apparatuur.

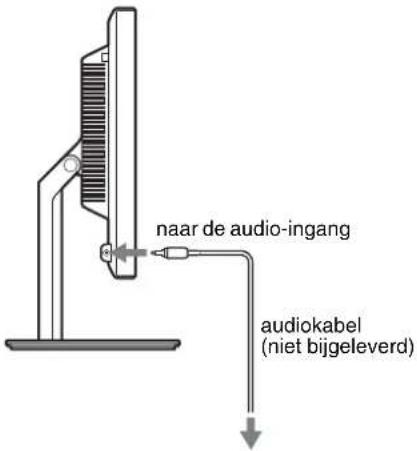

2 Sluit de audiokabel (niet bijgeleverd) stevig aan op de audio-uitgang van het beeldscherm.

De geluidsweergave verandert, als de audio-ingang en audio-uitgang is aangesloten.

Sluit de audioapparatuur aan die zich binnen het inputbereik bevindt, dat wordt weergegeven op het scherm onder audio-ingangsspecificaties. Een te hoge input kan schade aan het scherm veroorzaken.

Instelling 5: Het netsnoer aansluiten

1 Sluit het bijgeleverde netsnoer aan op de AC IN ingang van het beeldscherm.

2 Sluit het andere uiteinde van het netsnoer aan op een stopcontact.

Instelling 6: Zet de kabels vast en plaats het aansluitingenpaneel weer terug

1 Trek de snoeren en kabels door de kabelhouder zoals aangegeven.

2 Plaats het aansluitingenpaneel.

Laat de snoeren en kabels tijdens het samenbinden een beetje vieren. Trek niet te hard om te voorkomen dat de kabels of snoeren losraken van de aansluitingen of stekkers wanneer u de schermhoek aanpast. Als u de snoeren en kabels te strak trekt, kunnen deze beschadigd raken.

Instelling 7: Het beeldscherm en de computer aanzetten

1 Controleer of het ⏻ (aan/uit)-lampje rood brandt. Bij aankoop van het beeldscherm, is is de MAIN POWER schakelaar ingesteld op de zijde I.

Opmerking

Als de MAIN POWER schakelaar aan de rechterkant van uw beeldscherm niet op de zijde is ingesteld, druk dan op de zijde en controleer of het (aan/uit)-lampje rood brandt.

2 Druk op de ⏻ (stroom) schakelaar aan de voorkant van het beeldscherm.

Het ⏻ (stroom) lampje licht groen op.

3 Zet de computer aan.

Als er geen beeld verschijnt op het scherm

• Controleer of het netsnoer en de videosignaalkabel goed zijn aangesloten.
• Als "GEEN INPUT SIGNAAL" op het scherm verschijnt:
• De computer staat in de stroomspaarstand. Druk op een willekeurige toets op het toetsenbord of verplaats de muis.
• Controller of het ingangssignaal juist is ingesteld door op de OK toets te drukken (pagina 12).
• Als "KABEL NIET AANGESLOTEN" op het scherm verschijnt:
• Controleer of de videosignaalkabels goed zijn aangesloten.
• Controleer of het ingangssignaal juist is ingesteld door op de OK toets te drukken (pagina 12).
• Als "BUITEN BEREIK" op het scherm verschijnt: Sluit het oude beeldscherm opnieuw aan. Pas vervolgens de grafische kaart van de computer aan het volgende bereik aan.

	Analoog RGB Digitaal RGB
Horizontale frequentie	28 – 92 kHz 28 – 75 kHz
Verticale frequentie	48 – 85 Hz 60 Hz
Resolutie	1.600 × 1.200 of minder

Zie "Problemen en oplossingen" op pagina 20 voor meer informatie over berichten op het scherm.

Geen specifieke stuurprogramma's vereist

De monitor voldoet aan de "DDC" Plug & Play-norm en bepaalt automatisch alle monitorgegevens. U hoeft geen specifiek stuurprogramma op de computer te installeren. Als u de computer de eerste keer inschakelt nadat u de monitor hebt aangesloten, wordt de installatiewizard wellicht weergegeven op het scherm. Volg in dat geval de instructies op het scherm. De Plug & Play monitor wordt automatisch geselectcerd zodat u deze monitor kunt gebruiken.

De verticale frequentie wordt ingesteld op 60 Hz.

Aangezien de monitor weinig trillingen produceert, kunt u deze meteen gebruiken. U hoeft de verticale frequentie niet hoog in te stellen.

Instelling 8: Pas de stand en de hoogte aan

U kunt de monitor verstellen binnen de hieronder weergegeven hoeken.

Pak beide zijden van het LCD-scherm vast en stel de gewenste hoek in.

Wanneer u de in hoogte verstelbare standaard gebruikt, kunt u de hoogte verstellen zoals hierna wordt beschreven.

Houd beide zijden van het LCD-scherm vast en verstel de schermhoogte.

In hoogte verstelbare voet ongeveer 110 mm

Draaibare voet ongeveer 130 mm

Comfortabel gebruik van het beeldscherm

Pas de kijkhoek van het beeldscherm aan op basis van de hoogte van uw bureau en stoel, zodat het licht niet wordt gereflecteerd van het scherm in uw ogen.

Opmerkingen

• Als u de positie van het beeldscherm aanpast, dient u erop te letten dat u het scherm of de kabels of USB-apparaten niet tegen voorwerpen stoot. Beweeg het scherm rustig.
• Plaats geen voorwerpen onder het beeldscherm wanneer u de hoogte van de standaard aanpast. Het beeldscherm kan dan beschadigd raken.
• Zorg bij het aansluiten van USB-producten of USB-apparaten op het beeldscherm dat deze niet tegen de voet van de standaard stoten. Bij het verstellen van de hoek en de hoogte van het beeldscherm kan het beeldscherm beschadigd raken, afhankelijk van de omvang van deze producten of apparaten. (alleen modellen met USB-poort)

Het beeld overschakelen naar rechtopstaand / liggend (alleen voor modellen met de draaivoet)\*

Als uw computer een functie heeft om het scherm over te schakelen naar rechtopstaand/liggend, kunt u het scherm 90° draaien.

Stel uw instelling zo in dat de beelden op uw computer eerst worden overgeschakeld en draai dan het scherm.

Het scherm op de stand rechtopstaand zetten

1 Stel uw instelling zo in op uw computer dat het scherm 90° naar links gedraaid kan worden.
2 Druk op het scherm op de knop MENU en selecteer achtereenvolgens in het menu OPTIES de optie "MENUROTATIE" en "RECHTOPSTAAND".

U kunt het menuscherm verplaatsen naar de gewenste plaats op het beeldscherm.

3 Houd beide zijkanten van het scherm vast en zet het scherm voorzichtig op de hoogste stand.

Opmerkingen

• Als u het scherm draait terwijl deze aangesloten is op een USB-apparaat of USB compatibel producten, kan het scherm beschadigd worden.
• Als u het beeldscherm draait, dient u erop te letten dat u het scherm of de kabels of USB-apparaten niet tegen voorwerpen stoot. Beweeg het scherm rustig.
• Als u uw scherm wilt draaien, verwijder dan eerst alle kabels uit de kabelhouder en verplaats ze voorzichtig, zonder er te hard aan te trekken.

4 Houd beide zijkanten van het scherm vast en draai het langzaam 90° naar rechts.

U kunt het scherm niet meer dan 90° draaien.

5 Houd beide zijkanten van het scherm vast en stel de hoogte en de schuinte van het scherm in.

Het scherm terugzetten op de vlakke positie (uitgangsstand)

1 Stel uw instelling zo in op uw computer dat het scherm 90° naar rechts gedraaid kan worden.
2 Druk op het scherm op de knop MENU en selecteer achtereenvolgens in het menu OPTIES de optie "MENUROTATIE" en "LIGGEND".

Zet het menuscherm terug op de vlakke positie.

3 Houd beide zijkanten van het scherm vast en zet het scherm voorzichtig op de hoogste stand.
4 Houd beide zijkanten van het scherm vast en draai het langzaam 90° naar links.

Het ingangssignaal selecteren (INPUT1/INPUT2)

Druk op de toets OK.

Het ingangssignaal verandert telkens wanneer u op de knop OK drukt.

Bericht op het scherm (verschijnt ongeveer 5 seconden in de linkerbovenhock)

Configuratie van het invoersignaal

INGANG1: DVI-D DVI-D ingang (digitaal RGB) voor INPUT1

INGANG2: HD15 HD15 ingang (analoog RGB) voor INPUT2

Het beeldscherm instellen

Voordat u wijzigingen aanbrengt

Sluit het beeldscherm op de computer aan en schakel beide apparaten in.

Voor de beste resultaten wacht u ten minste 30 minuten voordat u de instellingen gaat aanpassen nadat het beeldscherm op de computer is aangesloten en is ingeschakeld.

Met het schermmenu kunt u veel instellingen van het beeldscherm wijzigen.

Het menu gebruiken

1 Geef het hoofdmenu weer.

Druk op de MENU toets om het hoofdmenu op het scherm weer te geven.

2 Selecteer het menu dat u wilt aanpassen.

Druk op de ↓/↑ toetsen om het gewenste menu weer te geven. Druk op de OK toets om het menuonderdeel te selecteren.

3 Pas het item aan.

Druk op de ↓/↑ toetsen om de instelling aan te passen. Druk vervolgens op de OK toets.

Wanneer u op de OK toets drukt, wordt de instelling opgeslagen en verschijnt het vorige menu op het scherm.

4 Sluit het menu.

Druk één keer op de MENU toets om naar het normale beeld terug te keren. Als er niet op een toets wordt gedrukt, wordt het menu na ongeveer 45 seconden automatisch gesloten.

■ De standaardinstellingen herstellen

U kunt de standaardinstellingen herstellen met het RESET menu. Zie (RESET) op pagina 17 voor meer informatie over het herstellen van de standaardinstellingen.

Overzicht van menuopties

	SDM-S205F
BEELDREGELING menu
MODUS (ECO modus) HOOG
	MIDDEN
	LAAG
	AUTO ^1)
| BackLIGHT ☑	1)
○ CONTRAST ☑	1)2)
○ HELDERHEID ☑	2)
γ GAMMA GEBRUIKER	2)
	CAL. ^2)
■ KLEUREN 9300K
	6500K
	sRGB ^2)
	GEBRUIKER(GAIN en BIAS)
√ SMOOTHING TEKST
	STANDAARD
	GRAFISCH
→ MODUS HERSTEL. ☑
A SCHERM AUTO
	FASE
	PITCH
	H CENTRERING
	V CENTRERING
☒ ZOOM MAXIMAAL
	ASPECT HOUDEN
	NORMAAL
☐ POSITIE MENU ☑
☐ INGANG ZOEKEN AUTO AAN
	INGANG1
	INGANG2
	AUTO UIT
A LANGUAGE	ENGLISH
	FRANÇAIS
	DEUTSCH
	ESPAÑOL
	ITALIANO
	NEDERLANDS
	SVENSKA
	РУССКИЙ
	日本語
	中文
→ RESET OK
	ANNULEREN
○ TOETSEN SLOT	AAN
	UIT

	SDM-S205K
BEELDREGELING menu
MODUS (ECO modus) HOOG
	MIDDEN
	LAAG
	AUTO ^1)
BACKLIGHT ☑	1)
CONTRAST ☑	1)2)
HELDERHEID ☑	2)
GAMMA GEBRUIKER	2)
	CAL. ^2)
KLEUREN 9300K
	6500K
	sRGB ^2)
	GEBRUIKER(GAIN en BIAS)
SMOOTHING TEKST
	STANDAARD
	GRAFISCH
MODUS HERSTEL. ☑
SCHERM AUTO
	FASE
	PITCH
	H CENTRERING
	V CENTRERING
ZOOM MAXIMAAL
	ASPECT HOUDEN
	NORMAAL
POSITIE MENU ☑
INGANG ZOEKEN AUTO AAN
	INGANG1
	INGANG2
	AUTO UIT
LANGUAGE	ENGLISH
	FRANÇAIS
	DEUTSCH
	ESPAÑOL
	ITALIANO
	NEDERLANDS
	SVENSKA
	РУССКИЙ
	日本語
	中文
RESET OK
	ANNULEREN
TOETSEN SLOT	AAN
	UIT
OPTIES
MENUROTATIE	LIGGEND
	RECHTOPSTAAND

1) Als de ECO-modus is ingesteld op "AUTO", kunt u BACKLIGHT niet aanpassen.

2) CONTRAST, HELDERHEID en GAMMA kunt u niet aanpassen als "sRGB" is geselecteerd.

Het menu BEELDREGELING

Items Druk op de ↑		Druk op de ↓
	toets	toets
MODUS	Stel de ECO-modus in.
HOOG	Selecteer de helderheid van uw beeldscherm, HOOG, MIDDEN, of LAAG, en selecteer AUTO om te besparen op het stroomverbruik.
MIDDEN
LAAG
AUTO	U kunt allerlei modi instellen door een invoer aan te zetten.
BACKLIGHT Het scherm wordt helderder.		Het scherm wordt donkerder.
CONTRAST Het contrast van het beeld wordt verscherpt.		Het contrast van het beeld wordt minder scherp.
HELDERHEID Het beeld wordt helderder (zwartniveau).		Het beeld wordt donkerder (zwartniveau).

Opmerkingen

• Als de ECO-modus is ingesteld op "AUTO", kunt u BACKLIGHT niet aanpassen.
• Als u de optie "sRGB" selecteert, kunt u het CONTRAST en de HELDERHEID niet instellen.

Items

γ GAMMA

Opties Kenmerken

GEBRUIKER Stelt de kleuren van de beelden af.

CAL. Deze modus stelt het beeldscherm voorde LCD in op een onbewerktegammaconditie. Deze modus moetworden ingesteld als u een externkleurkalibratiesysteem gebruikt om zooptimaal mogelijke kalibratieresultaten te realiseren.

Opmerking

Als u "sRGB" selecteert, kunt u het GAMMA niet aanpassen.

Items
KLEUREN
Opties Kenmerken
9300K Blauwe tint
6500K Rode tint
sRGB1)	Wanneer u "sRGB" selecteert, worden de kleuren aangepast aan het sRGB-profiel. (De sRGB-kleurinstelling is een standaardprotocol voor kleurruimten die is ontworpen voor computerproducten.) Als u "sRGB" selecteert, moeten de kleurinstellingen van de computer zijn ingesteld op het sRGB-profiel.
GEBRUIKER U kunt extra aanpassingen doen in lichte gebieden (GAIN: witniveau) en donkere gebieden(BIAS: zwartniveau). U kunt de ingestelde kleur ook in het geheugen opslaan.

1) Als een aangesloten computer of ander apparaat niet geschikt is voor sRGB, kan de kleur niet worden aangepast aan het sRGB-profiel. Als u "sRGB" selecteert, kunt u CONTRAST, HELDERHEID en GAMMA niet aanpassen. Als u de ECO-modus hebt ingesteld op "AUTO", kunt u geen "sRGB" selecteren.

Items
SMOOTHING
Opties Kenmerken
TEKST Geeft de tekens duidelijk weer (deze modus is geschikt voor tocpassingen die op tekst gebaseerd zijn).
STANDAARD Standaard smoothingeffect.
GRAFISCH	Geeft afbeeldingen optimaal duidelijk weer (deze modus is geschikt voor toepassingen die gebaseerd zijn op foto's of andere afbeeldingen).

Opmerking

Als de resolutie 1.600 × 1.200 is kunt u geen gebruik maken van de functie SMOOTHING.

Items
→← MODUS HERSTEL.
Opties Kenmerken
OK	U kunt BACKLIGHT, CONTRAST, HELDERHEID, GAMMA en KLEUREN op de standaardwaarden instellen.
ANNULEREN	Het herstellen van de standaardinstellingen wordt geannuleerd en er wordt teruggekeerd naar het menuscherm.

A Het menu SCHERM (alleen voor analoge RGB-signalen)

■ Functie voor het automatisch aanpassen van de beeldkwaliteit

Wanneer het beeldscherm een ingangssignaal ontvangt, worden de positie en de scherpte van het beeld automatisch aangepast (fase/pitch). Dit zorgt voor een helder beeld op het scherm (pagina 18).

Opmerking

Als de functie voor het automatisch aanpassen van de beeldkwaliteit is geactiveerd, is alleen de ⏻ (stroom) schakelaar beschikbaar.

Als het beeld niet volledig wordt aangepast aan de functie voor het automatisch aanpassen van de beeldkwaliteit

U kunt de beeldkwaliteit voor het huidige invoersignaal automatisch verder aanpassen. (Zie AUTO hieronder.)

Als u nog fijnafstellingen aan de beeldkwaliteit wilt uitvoeren

U kunt de scherpte (fase/pitch) en positie (horizontaal/verticaal) van het beeld handmatig aanpassen.

Deze aanpassingen zijn in het geheugen opgeslagen en worden automatisch opgeroepen als het beeldscherm hetzelfde ingangssignaal ontvangt. De instellingen moeten eventueel weer worden aangepast als u het ingangssignaal verandert nadat u uw computer opnieuw aansluit.

Items Kenmerken

AUTO Voer de juiste instellingen door voor defase, pitch en horizontale en verticalepositie van het scherm voor het huidigeingangssignaal en sla deze instellingen op.

■ De scherpte en positie van het beeld handmatig aanpassen (FASE/PITCH/ H CENTRERING/V CENTRERING)

U kunt de scherpte en de positie van het beeld als volgt aanpassen.

1 Stel de resolutie van het beeldscherm in op 1.600 × 1.200.
2 Plaats de CD-ROM in het CD-ROM-station.
3 Start de CD-ROM en geef het testpatroon weer.

Voor gebruikers van Windows

Als Auto run werkt:

①Klik op "Hulpprogramma voor instellen van monitor (UTILITY)".
②Klik op "Aanpassen", bevestig de resolutie en klik daarna op "Volgende".

Het testpatroon voor PITCH, FASE, H CENTRERING en V CENTRERING verschijnen op volgorde.

Als Auto run niet werkt:

①Open "Mijn computer" en klik met uw rechtermuisknop op het pictogram CD-ROM. Ga naar de "Verkenner" en open het pictogram CD-ROM.
②Open [Utility] en selecteer [Windows].
③Start [Win_Utility.exe].

Het testpatroon verschijnt.

Voor gebruikers van Macintosh

①Open [Utility] en selecteer [Mac].
②Start [Mac_Utility.exe].

Het testpatroon verschijnt.

Items Druk op de ↓/↑ toetsen

FASE De horizontale strepen op het scherm minimaliseren.
PITCH De verticale strepen verdwijnen.
H CENTRERING De beeldpositie wordt aangepast
V CENTRERING	wanneer het beeld niet in het midden van het scherm wordt weergegeven.

ZOOM-menu

Items Kenmerken

MAXIMAAL Het ingangssignaal wordt maximaal op het scherm weergegeven, ongcacht de beeldmodus of resolutie.

ASPECT HOUDEN Het ingangssignaal wordt in zijn werkelijke aspect ratio (breedte/hoogte-verhouding) op het scherm weergegeven. Daarom kan er afhankelijk van het signaal boven en onder het beeld een zwarte balk verschijnen.

NORMAAL Het ingangssignaal wordt in de werkelijke resolutie op het scherm weergegeven. 1.600 × 1.200 subsignalen worden in het midden van het scherm weergegeven en omringt door een zwart kader.

Opmerking

Als de resolutie 1.600 × 1.200 is kunt u geen gebruik maken van deze functie. Het beeld wordt maximaal weergegeven.

Het menu POSITIE MENU

Items Druk op de ↓/↑ toetsen

POSITIE MENU U kunt de positie van het menu op het scherm wijzigen. U kunt kiezen uit 9 posities.

Het menu INGANG ZOEKEN

U kunt naar ieder ingangssignaal zoeken, door automatisch heen en weer te schakelen tussen de signalen.

Items Kenmerken

AUTO AAN	Als de geselecteerde ingang geen signaal heeft of als u een ingang selecteert met de OK toets en deze ingang geen invoersignaal heeft, wordt een schermbericht weergegeven (pagina 19). Het beeldscherm zookt automatisch naar het invoersignaal en schakelt automatisch over naar een andere ingang.Als de ingang wordt gewijzigd, wordt de geselecteerde ingang weergegeven in de linkerbovenhoek van het scherm.Wordt er geen invoersignaal ontvangen, dan wordt de energiespaarstand van de monitor automatisch geactiveerd.
INGANG1	Als u het scherm inschakelt, wordt INGANG1 of INGANG2 als prioriteitsinstelling weergegeven (de optic INGANG ZOEKEN zal niet werken).
INGANG2
AUTO UIT	De ingang wordt niet automatisch aangepast. Druk op OK om de ingang te wijzigen.

A Het menu LANGUAGE

Items Druk op de ↓/↑ toetsen

ENGLISH	Engels
FRANÇAIS	Frans
DEUTSCH	Duits
ESPAÑOL	Spaans
ITALIANO	Italiaans
NEDERLANDS
SVENSKA	Zweeds
РУССКИЙ	Russisch
日本語	Japans
中文	Chinees

→← Het menu RESET (standaardinstellingen herstellen)

Items Kenmerken

OK De aangepaste instellingen terugzettenop de standaardinstellingen behalve deinstelling van het menuA(Language).

ANNULEREN Het herstellen van destandaardinstellingen wordt geannuleerden er wordt teruggekeerd naar hetmenuscherm.

Het menu TOETSEN SLOT

Items Kenmerken

AAN Alleen de ⏻ (stroom) schakelaar werkt.Als u een andere handeling probeert uit te voeren, verschijnt het pictogram ⚠ _n (TOETSEN SLOT) op het scherm.
UIT	⚠TOETSEN SLOT) wordtuitgeschakeld. Als ⚠TOETSENSLOT) is ingesteld op AAN en u op de MENU toets drukt, wordt ⚠ _n (TOETSEN SLOT) automatisch geselecteerd.

OPTIES-menu\*

Items

MENUROTATIE
Opties Kenmerken
LIGGEND Geeft het scherm in liggende positie weer.
RECHTOPSTAAND	Geeft het scherm in rechtopstaande positie weer.

Dit beeldscherm voldoet aan de richtlijnen voor stroombesparing die zijn opgesteld door VESA, ENERGY STAR en NUTEK. Als het beeldscherm is aangesloten op een computer of een videokaart die voldoet aan de DPM-norm DPMS (Display Power Management Standard) compatibele videokaart voor analoge invoer/DMPM (DVI Digital Monitor Power Management) voor digitale invoer, gaat het beeldscherm automatisch minder stroom verbruiken zoals hieronder afgebeeld.

Stroomstand ⏻ (stroom) lampje

normale werking groen
actief uit ^1) (diepc sluimer)	oranje
stroom uitgeschakeld rood
hoofdschakelaar uit uit

1) Als de stand "actief uit" van de computer wordt geactiveerd, valt het ingangssignaal weg en verschijnt GEEN INPUT SIGNAAL op het scherm. Na 5 seconden wordt de stroomspaarstand van het beeldscherm geactiveerd.

"Diepe sluimer" is een stroomspaarstand die is gedefinieerd door de Environmental Protection Agency.

Het stroomverbruik verminderen (ECO modus)

Als u herhaaldelijk op de ECO toets aan de voorkant van het beeldscherm drukt, kunt u de helderheid van het scherm selecteren.

Elke modus wordt op het scherm weergegeven en de helderheid van het scherm wordt beperkt op basis van de modus. Het menu verdwijnt automatisch na ongeveer 5 seconden.

De helderheid van het scherm en het stroomverbruik worden beperkt als de modus wordt gewijzigd van HOOG in MIDDEN in LAAG.

De standaardinstelling voor de helderheid van het scherm is HOOG.

Functie voor het automatisch aanpassen van de helderheid (lichtsensor)

Deze monitor heeft een functie waarmee de helderheid van het scherm automatisch wordt aangepast aan de helderheid van de omgeving. De helderheid van het scherm wordt ingesteld op het meest geschikte niveau als u de ECO modus instelt op AUTO met de ECO toets aan de voorkant van de monitor of in het BEELDREGELING menu. De helderheid van het scherm is standaard ingesteld op HOOG. Als u de ECO modus op "AUTO" instelt met de ECO toets aan de voorkant van de monitor, wordt de aanpassingsbalk ook weergegeven. U kunt de balk aanpassen met de ↓/↑ toetsen. De helderheid van het scherm wordt aangepast aan het niveau dat u hebt ingesteld.

Functie voor automatisch aanpassen van de beeldkwaliteit (alleen analoog RGB-signaal)

Als het beeldscherm een ingangssignaal ontvangt, worden de beeldpositie en -scherpte (fase/pitch) automatisch aangepast zodat er een scherp beeld op het scherm verschijnt.

Fabrieksinstelling

Als het beeldscherm een ingangssignaal ontvangt, wordt dit automatisch afgestemd op een van de fabrieksinstellingen die in het geheugen van het beeldscherm zijn opgeslagen om een beeld van hoge kwaliteit in het midden van het scherm te verkrijgen. Wanneer het ingangssignaal overeenkomt met de fabricksinstelling, wordt het beeld automatisch op het scherm weergegeven met de juiste standaardinstellingen.

Als ingangssignalen niet overeenkomen met de fabrieksinstellingen

Als het beeldscherm een ingangssignaal ontvangt dat niet overeenkomt met een van de fabrieksinstellingen, wordt de functie voor het automatisch aanpassen van de beeldkwaliteit van het beeldscherm geactiveerd waardoor er altijd een scherp beeld verschijnt op het scherm (binnen het volgende frequentiebereik): Horizontale frequentie: 28–92 kHz (analoog RGB) 28–75 kHz (digitaal RGB)

Verticale frequentie: 48–85 Hz(analoog RGB)

60 Hz (digitaal RGB)

De eerste keer dat het beeldscherm ingangssignalen ontvangt die niet overeenkomen met een van de fabrieksinstellingen, kan het langer dan normaal duren voordat het beeld op het scherm verschijnt. De instelgegevens worden automatisch opgeslagen in het geheugen zodat het beeldscherm op dezelfde manier werkt als wanneer het beeldscherm signalen ontvangt die wel overeenkomen met een van de fabrieksinstellingen.

Fase, pitch en beeldpositie handmatig aanpassen

Voor sommige ingangssignalen kunnen beeldpositie, fase en pitch niet helemaal automatisch worden aangepast. Deze instellingen kunnen dan handmatig worden aangepast (pagina 16). Wanneer u deze instellingen handmatig aanpast, worden deze als gebruikersstanden in het geheugen opgeslagen en automatisch weer opgeroepen wanneer het beeldscherm dezelfde ingangssignalen ontvangt.

Opmerking

Als de functie voor het automatisch aanpassen van de beeldkwaliteit is geactiveerd, functioneert alleen de ⏻ (stroom) schakelaar.

KVM-functie (Toetsenbord-Video-Muis-functie)\*

U kunt maximaal twee computers, die worden aangesloten op de USB-muis en het USB-toetsenbord, gebruiken door de knop INPUT/OK (pagina 8) om te schakelen.

Over de USB-poort

• Wij raden u aan de USB-muis en het USB-toetsenbord aan te sluiten op de USB-poort van het beeldscherm. Als u andere apparaten dan de bovenstaande aansluit, werkt het beeldscherm mogelijk niet correct. Het is ook mogelijk dat apparaten die compatibel zijn met Bluetooth niet correct werken.
• De USB-poort op het beeldscherm is compatibel met USB full-speed (max. 12 Mbps).

Opmerkingen

• Zelfs als u op de knop INPUT/OK drukt, kan mogelijk niet correct tussen de computers worden geschakeld.
• Installeer het nieuwste USB-stuurprogramma als u USB-apparaten wilt gebruiken. Een ouder USB-stuurprogramma werkt mogelijk niet correct.
• Als u een USB-hub gebruikt, stelt u de ingangssignalen via het menu INGANG ZOEKEN in op AUTO UIT.

Problemen oplossen

Lees dit gedeelte aandachtig door voordat u contact opneemt met de technische dienst.

Schermberichten

Als er een probleem is met het ingangssignaal, wordt een van de volgende berichten weergegeven op het scherm. Zie "Problemen en oplossingen" op pagina 20 om dit probleem op te lossen.

Als "BUITEN BEREIK" op het scherm verschijnt

Dit geeft aan dat het ingangssignaal niet wordt ondersteund door het beeldscherm. Controleer de volgende punten.

Zie "Problemen en oplossingen" op pagina 20 voor meer informatie over schermberichten.

Als "xxx.x kHz/xxx Hz" wordt weergegeven

Dit geeft aan dat de horizontale of verticale frequentie niet wordt ondersteund door het beeldscherm.

De cijfers staan voor de horizontale en verticale frequenties van het huidige ingangssignaal.

Voorbeeld

Als "RESOLUTIE > 1600 × 1200" wordt weergegeven

Dit geeft aan dat de resolutie niet wordt ondersteund door de monitor (1.600 × 1.200 of minder).

Voorbeeld

Ais "GEEN INPUT SIGNAAL" op het scherm verschijnt

Dit geeft aan dat er geen signaal wordt ingevoerd via de gekozen aansluiting.

Als INGANG ZOEKEN (pagina 16) is ingesteld op AAN, zoekt het beeldscherm een ander invoersignaal en wordt de invoer automatisch gewijzigd.

Voorbeeld

Wanneer er geen ingangssignaal wordt aangetroffen, wordt het bericht "GA NAAR STROOMSPAAR"

weergegeven. Circa 5 seconden later wordt het scherm in de energiespaarstand gezet.

Als "KABEL NIET AANGESLOTEN" op het scherm verschijnt

Dit geeft aan dat de videosignaalkabel niet is aangesloten op de gekozen aansluiting.

Als INGANG ZOEKEN (pagina 16) is ingesteld op AAN, zoekt het beeldscherm een ander invoersignaal en wordt de invoer automatisch gewijzigd.

Voorbeeld

Wanneer er geen ingangssignaal wordt aangetroffen, wordt het bericht "GA NAAR STROOMSPAAR"

weergegeven. Circa 45 seconden later wordt het scherm in de energiespaarstand gezet.

Problemen en oplossingen

Raadpleeg de gebruiksaanwijzing van de aangesloten computer of apparatuur wanneer u problemen hebt met een aangesloten computer of andere apparatuur.

Probleem Controleer deze punten
Geen beeld
Als het ⏻ (aan/uit)-lampje niet brandt of als het ⏻ (aan/uit)-lampje niet gaat branden wanneer de ⏻ (aan/uit)-schakelaar wordt ingedrukt:	• Controleer of het netsnoer goed is aangesloten.• Controleer of de MAIN POWER schakelaar op het beeldscherm is ingeschakeld (pagina 10).
Als het ⏻ (aan/uit)-lampje rood gaat branden:	• Controleer of de ⏻ (stroom) schakelaar aan staat.
"KABEL NIET AANGESLOTEN" verschijnt op het scherm.	• Controleer of de videosignaalkabel goed is aangesloten en of alle stekkers goed vastzitten (pagina 7).• Controleer of de pinnen van de video-ingang niet zijn verbogen of naar binnen zijn gedrukt.• Controleer of de instelling voor ingangsselectie juist is (pagina 12).• Er is een videosignaalkabel aangesloten die niet is bijgeleverd. Als u een videosignaalkabel aansluit die niet is bijgeleverd, kan KABEL NIET AANGESLOTEN op het scherm verschijnen. Dit duidt niet op een storing.
Het waarschuwingsbericht "GEEN INPUT SIGNAAL "wordt weergegeven op het scherm of het ⏻ (aan/uit)-lampje brandt oranje:	• Controleer of de videosignaalkabel goed is aangesloten en of alle stekkers goed vastzitten (pagina 7).• Controleer of de pinnen van de video-ingang niet zijn verbogen of naar binnen zijn gedrukt.• Controleer of de instelling voor ingangsselectie juist is (pagina 12).■ Problemen die niet worden veroorzaakt door het beeldscherm, maar door de computer of andere apparatuur die is aangesloten• De computer staat in de stroomspaarstand. Druk op een willekeurige toets op het toetsenbord of verplaats de muis.• Controleer of de grafische kaart goed is geïnstalleerd.• Controleer of de computer is ingeschakeld.• Start de computer opnieuw op.
"BUITEN BEREIK" verschijnt op het scherm (pagina 19).	■ Problemen die niet worden veroorzaakt door het beeldscherm, maar door de computer of andere apparatuur die is aangesloten• Controleer of het videofrequentiebereik binnen de specificaties van het beeldscherm valt. Als u een oud beeldscherm hebt vervangen door dit beeldscherm, moet u het oude beeldscherm opnieuw aansluiten en de grafische kaart van de computer aanpassen aan het volgende bereik:Horizontaal: 28 - 92 kHz (analoog RGB), 28 - 75 kHz (digitaal RGB)Verticaal: 48 - 85 Hz (analoog RGB), 60 Hz (digitaal RGB)Resolutie: 1.600 × 1.200 of minder
U gebruikt Windows. • Als u een oud beeldscherm hebt vervangen door dit beeldscherm, moet u het oude beeldscherm opnieuw aansluiten en de volgende procedure uitvoeren. Selecteer "SONY" in de lijst met "Fabrikanten" en selecteer de gewenste modelnaam in de lijst met "modellen" in het Windows-venster voor apparaatselectie. Als de modelnaam van dit beeldscherm niet in de lijst met "modellen" wordt weergegeven, moet u "Plug & Play" proberen.
Bij gebruik van een Macintosh systeem.	• Gebruik desgewenst een adapter (niet meegeleverd) bij aansluiting op een Macintosh computer. Sluit de adapter aan op de computer voordat u de videosignaalkabel aansluit.
Het beeld flikkert, springt, oscilleert of is vervormd.	• Pas de pitch en fase aan (alleen analoog RGB-signaal) (pagina 16).• Probeer het beeldscherm aan te sluiten op een ander stopcontact, bij voorkeur op een ander circuit.■ Problemen die niet worden veroorzaakt door het beeldscherm, maar door de computer of andere apparatuur die is aangesloten• Raadplecg de handleiding van de grafische kaart voor de juiste instelling van het beeldscherm.• Controleer of de grafische modus (VESA, Macintosh 19" Color, enzovoort) en de frequentie van het ingangssignaal worden ondersteund door het beeldscherm. Zelfs als de frequentie binnen het juiste bereik ligt, hebben bepaalde grafische kaarten een synchronisatiepuls die te smal is om correct te worden gesynchroniseerd door het beeldscherm.• Dit beeldscherm verwerkt geen interlace-signalen. Stel deze in op progressive-signalen.• Pas de frequentie voor vernieuwen (verticale frequentie) van de computer aan om een optimaal beeld te verkrijgen.
Het beeld is wazig. • Pas de helderheid en het contrast aan (pagina 15).• Pas de pitch en fase aan (alleen analoog RGB-signaal) (pagina 16).■ Problemen die niet worden veroorzaakt door het beeldscherm, maar door de computer of andere apparatuur die is aangesloten• Stel de resolutie van het beeldscherm in op 1.600 × 1.200 .
Echobeeld (ghosting). • Gebruik geen videoverlengsnoeren en/of videoschakeldozen.• Controleer of alle stekkers goed vastzitten.
Het beeld is niet gecentreerd of heeft niet de juiste afmetingen.(alleen analoog RGB-signaal)	• Pas de pitch en fase aan (pagina 16).• Pas de positie van het beeld aan (pagina 16). Houd er rekening mee dat in bepaalde videostanden het scherm niet volledig wordt gevuld.
Het beeld is te klein. ■	Problemen die niet worden veroorzaakt door het beeldscherm, maar door de computer of andere apparatuur die is aangesloten• Stel de resolutie van het beeldscherm in op 1.600 × 1.200 .
Het beeld is donker. • Pas de achtergrondverlichting aan (pagina 15).• Pas de helderheid aan (pagina 15).• Pas de gamma aan met het GAMMA menu. (pagina 15).• Na het inschakelen van het beeldscherm duurt het enkele minuten voordat het scherm oplicht.• Het scherm wordt wellicht donkerder, afhankelijk van de geselecteerde ECO modus.
Golvend of elliptisch patroon (moiré) is zichtbaar.	• Pas de pitch en fase aan (alleen analoog RGB-signaal) (pagina 16).
De kleur is niet gelijkmatig.	• Pas de pitch en fase aan (alleen analoog RGB-signaal) (pagina 16).
Onzuivere witweergave.	• Pas de kleurtemperatuur aan (pagina 15).
De toetsen van het beeldscherm werken niet (overschijnt op het scherm).	• Als TOETSEN SLOT is ingesteld op AAN, stelt u deze in op UIT (pagina 17).
Het apparaat dat is aangesloten via de USB-kabel werkt niet.	• Controleer of de USB-kabel (bijgeleverd) op de juiste manier is aangesloten (pagina 8).• Druk op de MAIN POWER schakelaar en op het ⏻ (stroom) lampje om het beeldscherm in te schakelen.■ Problemen die worden veroorzaakt door uw computer of een ander aangesloten apparaat• Controleer of uw apparaat is ingeschakeld.• Installeer het bijgewerkte USB-stuurprogramma opnieuw. Voor meer informatie neemt u contact op met de fabrikant van het product.• Als u de computer niet kunt bedienen met de op het beeldscherm aangesloten muis of toetsenbord, sluit u de muis of het toetsenbord rechtstreeks op de computer aan. Nadat u de computer opnieuw hebt opgestart, stelt u de USB-verbinding opnieuw in. Nadat u deze procedure hebt voltooid, sluit u het toetsenbord of de muis weer op het beeldscherm aan. Wanneer het beeldscherm via de USB-poort op een computer, toetsenbord of muis is aangesloten, kunt u de computer mogelijk niet bedienen met de muis en het toetsenbord nadat de computer opnieuw is opgestart.
Het scherm wordt na enige tijd uitgeschakeld.	■ Problemen die niet worden veroorzaakt door het beeldscherm, maar door de computer of andere apparatuur die is aangesloten• Schakel de stroomspaarstand van de computer uit.
De resolutie die op het menuscherm wordt weergegeven, is onjuist.	• Afhankelijk van de instelling van de grafische kaart, kan de resolutie die op het menuscherm wordt weergegeven, niet overeenkomen met de resolutie van het beeldscherm.
Nadat de stroom is uitgeschakeld, blijft het ⏻ (stroom) lampje enige tijd branden.	• Als de stroom is ingeschakeld maar de ⏻ (stroom) schakelaar is niet ingedrukt of als de monitor in de stroomspaarstand staat en u de MAIN POWER schakelaar uitschakelt, wordt het ⏻ (stroom) lampje wellicht niet direct uitgeschakeld. Dit duidt niet op een storing.

De gegevens van dit beeldscherm weergeven

Als het beeldscherm een videosignaal ontvangt, drukt u op de toets MENU en houd deze ingedrukt tot het informatievenster verschijnt.

Als u nogmaals op de MENU knop drukt, verdwijnt het venster.

MENU

Voorbeeld

INFORMATIE

Modelnaam

MODEL : SDM-S205F

Serienummer

SER. NO : 1234567

Productieweek en -jaar

Hoewel dit beeldscherm met de modelnamen SDM-S205 is vastgelegd in de veiligheidsvoorschriften, worden de namen SDM-S205F/S205K gebruikt voor de verkoop.

Als een probleem blijft optreden, moet u contact opnemen met een erkende Sony dealer en de volgende informatie opgeven:

• Modelnaam
• Serienummer
  • Gedetailleerde beschrijving van het probleem
  • Datum van aanschaf
• Naam en specificaties van uw computer en grafische kaart
• Type ingangssignalen (analoog RGB/digital RGB)

Technische gegevens

Modelnaam SDM-S205F	SDM-S205K
LCD-scherm Type: a-Si TFT	Active Matrix
Beeldformaat: inch 20,1
Ingangssignaalindeling RGB-werkingsfrequentie
Resolutie Horizontaal: Max.	1.600 punten
	Verticaal: Max. 1.200 lijnen
Type ingangssignaal(digitaal/analoog)	Digitaal × 1/Analoog × 1
Ingangssignaalniveaus	RGB-videosignaal 0,7 Vp-p, 75 Ω, positiefSYNC-signaalTTL-niveau, 2,2 kΩ, positief of negatiefDigitaal RGB (DVI) signaal: TMDS (Single link)
Audio-ingang	Stereo-mini-ingang,
Audio-uitgang Stereo ministekker
USB-poort	-	USB full-speed (max. 12 Mbps)A-poort × 4, B-poort × 2
Stroomvereisten 100 – 240 V, 50 – 60 Hz, Max. 1,2 A
Elektricitcitsverbruik Max. 55 W
Werkingstemperatuur	5 – 35 °C
Type voet	In hoogte verstelbaar	Draaibaar
Afmetingen (breedte/hoogte/dicepte)	Ongeveer 441,5 × 410,5 – 520,5 × 277,5 mm(met standaard)Ongeveer 441,5 × 356,5 × 74 mm(zonder standaard)	Ongeveer 441,5 × 421 – 551 × 277,5 mm(met standaard (normale stand))Ongeveer 356,5 × 470,5 – 600,5 × 277,5 mm(met standaard (gedraaid))Ongeveer 441,5 × 356,5 × 74 mm(zonder standaard)
Gewicht	Ongeveer 9,6 kg (met standaard)Ongeveer 6,0 kg (zonder standaard)	Ongeveer 9,9 kg (met standaard)Ongeveer 6,1 kg (zonder standaard)
Plug & Play	DDC2B
Accessoires	Zie pagina 6.

0,5

NL

1) Aanbevolen horizontale en verticale synchronisatie-conditie

- Horizontale synchronisatiebreedte moet meer dan 4,8% van de totale horizontale tijd zijn of 0,8 µsec, afhankelijk van wat het grootst is.

- Horizontale onderdrukkingsbreedte moet meer dan 2,5 µsec zijn.

- Verticale onderdrukkingsbreedte moet meer dan 450 µsec zijn.

Wijzigingen in ontwerp en technische gegevens voorbehouden zonder voorafgaande kennisgeving.
