SDM-S205 - Монитор SONY - Бесплатное руководство пользователя

Тип продукта	ЖК-монитор
Бренд	Sony
Модель	SDM-S205
Размер экрана	20,1 дюйма (диагональ)
Нативное разрешение	1600 x 1200 пикселей (UXGA)
Соотношение сторон	4:3
Яркость	250 кд/м²
Контрастность	500:1
Время отклика	16 мс
Угол обзора (горизонтальный/вертикальный)	170° / 170°
Подключения	VGA (D-Sub), DVI-D
Питание	100-240 В пер. тока, 50/60 Гц
Энергопотребление (типичное)	45 Вт
Энергопотребление в режиме ожидания	Менее 1 Вт
Размеры (с подставкой, Ш x В x Г)	452 x 452 x 235 мм
Вес (с подставкой)	7,2 кг
Основные функции	Меню OSD, автоматическое обнаружение источника, настройки изображения
Уход и чистка	Используйте мягкую сухую ткань, избегайте растворителей
Безопасность	Используйте заземленную розетку, не открывайте корпус
Запчасти и ремонтопригодность	Не применимо, обратитесь в авторизованный сервисный центр

Часто задаваемые вопросы - SDM-S205 SONY

Как настроить яркость на Sony SDM-S205?

Используйте кнопки на передней панели для доступа к меню OSD, затем перейдите к пункту 'Яркость' и отрегулируйте кнопками +/-

Какое максимальное разрешение поддерживает этот монитор?

Нативное разрешение составляет 1600 x 1200 пикселей (UXGA). Он также поддерживает более низкие разрешения.

Как подключить компьютер к Sony SDM-S205?

Подключите прилагаемый кабель VGA или DVI-D между монитором и компьютером. Монитор автоматически определяет источник.

Есть ли у монитора встроенные динамики?

Нет, Sony SDM-S205 — это монитор без встроенных динамиков. Используйте внешние колонки.

Как чистить экран монитора?

Выключите монитор и аккуратно протрите экран мягкой сухой тканью. Никогда не используйте химические вещества.

Что делать, если экран остается черным?

Проверьте, подключен ли кабель питания и включен ли монитор. Убедитесь, что видеокабель правильно подключен и компьютер включен.

Как изменить язык меню OSD?

Нажмите кнопку Menu, перейдите в раздел 'Язык' и выберите нужный язык из доступных опций.

Совместим ли монитор с креплением VESA?

Да, Sony SDM-S205 совместим со стандартом VESA 100 x 100 мм для настенного крепления.

Какое энергопотребление в режиме ожидания?

В режиме ожидания энергопотребление составляет менее 1 ватта.

Как вручную включить режим ожидания?

Нажмите кнопку питания, чтобы выключить монитор. Он автоматически перейдет в режим ожидания, если не обнаружен сигнал.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SDM-S205 SONY

Проверьте содержимое упаковки дисплея. Бирка с указанием модели вашего дисплея находится на его задней панели.

BZ 03

Изготовитель: Сони Корпорейшн Адрес: 6-7-35 Киташинагава, Шинагава-ку, Токио 141-0001, Япония Страна-производитель: Китай

NOTICE

Меры предосторожности....4

Проверка названия модели монитора .... 5

Идентификация деталей и органов управления....5

Подготовка к работе....6

Подготовка к работе 1: Сборка подставки ..... 6

Подготовка к работе 2: Подсоединение кабелей видеосигнала .... 7

Подготовка к работе 3: Подключите мышь USB или клавиатуру USB или иные устройства (только для моделей, оборудованных портом USB) 8

Подготовка к работе 4: Подсоедините аудиошнуры ..... 9

Подготовка к работе 5: Подсоединение кабеля питания .... 9

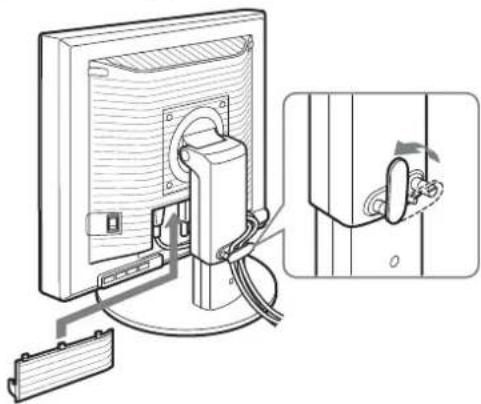

Подготовка к работе 6: Закрепите кабели и закройте крышку разъема ..... 9

Подготовка к работе 7: Включение дисплея и компьютера . 10

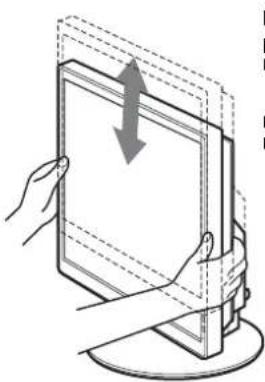

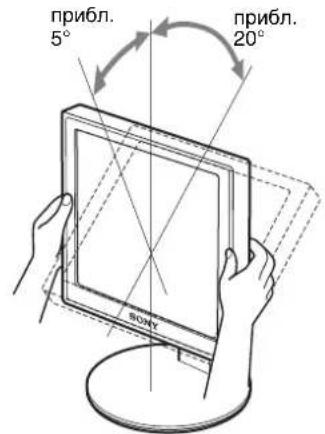

Подготовка к работе 8: Регулировка высоты и наклона .... 11

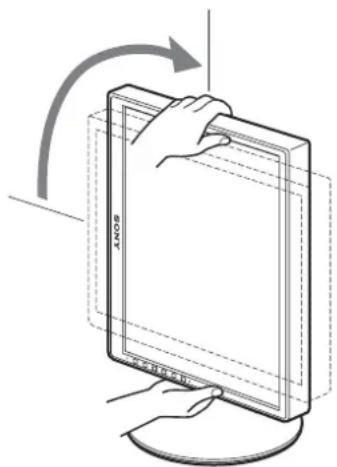

Выбор книжной/альбомной ориентации изображения

(Только для моделей с поворотной подставкой) ..... 12

Выбор входного сигнала (INPUT1/INPUT2) ..... 12

Подстройка дисплея.....13

Перемещение по экранному меню ..... 13

Список параметров меню 14

Меню РЕГУЛИРОВКА 15

A Menю ЭКРАН (только для аналогового сигнала RGB)....15

Меню ZOOM 16

←□ Меню ПОЗ МЕНЮ 16

Меню РАСПОЗН ВХОДА 16

A Меню LANGUAGE 17

→← Меню СБРОС (восстановление значения по умолчанию) . 17

Технические особенности .....17

Функция экономии энергии 17

Снижение потребления энергии (режим ЕСО) ..... 17

Функция автоматической настройки яркости (датчик света) . 18

Функция автоматической регулировки качества изображения

(только аналоговый сигнал RGB) 18

Функция KVM (функция Клавиатура-видео-Мышь) ..... 18

Устранение неисправностей .....19

Экранные сообщения.... 19

Симптомы неполадок и действия по их устранению ..... 20

Технические характеристики .....23

• Macintosh является торговой Маркой Apple Computer, Inc., зарегистрированной в США и других странах.
- Windows ^® являются зарегистрированными торговыми марками Microsoft Corporation в США и других странах.
- IBM PC/AT и VGA являются зарегистрированными торговыми марками IBM Corporation в США.
• VESA и DDC™ являются торговыми марками Video Electronics Standards Association.
- ENERGY STAR является торговой маркой, зарегистрированной в США.
- Adobe и Acrobat являются торговыми марками Adobe Systems Incorporated.
- Остальные названия продуктов, упомянутые в этом документе, могут являться зарегистрированными торговыми марками или торговыми марками соответствующих владельцев.
- В дальнейшем символы "тм" и "®" не упоминаются в этом руководстве.

Меры предосторожности

Меры предосторожности при подключении к сети электропитания

- Используйте кабель питания, поставляемый с монитором. При использовании другого кабеля питания убедитесь в том, что он подходит для использования в местной сети.

Для покупателей в США

При использовании несоответствующего кабеля питания монитор не будет отвечать обязательным стандартам FCC.

Для покупателей в Великобритании

При использовании монитора в Великобритании пользуйтесь соответствующим кабелем питания для Великобритании.

Примеры сетевых вилок

для 100 - 120 В переменного тока

для 200 - 240 В переменного тока

только для 240 В переменного тока

Сетевая розетка должна находиться в легкодоступном месте вблизи от прибора.

Установка

Не устанавливайте и не оставляйте монитор:

- В местах, подверженных воздействию высоких температур, например, рядом с батареями, нагревательными воздуховодами, или в местах, где возможно попадание прямого солнечного света. Размещение монитора в местах, подверженных воздействию высоких температур, например, в автомобилях, припаркованных в солнечных местах или рядом с нагревательными воздуховодами, может привести к деформации корпуса или к неисправностям.

- В местах, где присутствует вибрация или резкие механические воздействия.

- Рядом с любым оборудованием, которое излучает сильное магнитное поле, например, телевизорами или другими домашними приборами.

- В местах, где может скапливаться много пыли, грязи или песка, например, рядом с открытым окном или выходом из помещения. Если устройство переносится по улице, обязательно примите соответствующие меры предосторожности против существующей в воздухе пыли и грязи. В противном случае устройство может быть безвозвратно повреждено.

Не касайтесь вентиляционных отверстий в верхней задней части дисплея, поскольку они сильно нагреваются.

Обращение с экраном ЖКД

• Не оставляйте экран ЖКД в местах, где на него падает солнце, так как это может привести к его повреждению. Соблюдайте осторожность при размещении монитора у окна.
• Не толкайте и не царапайте экран ЖКД. Не кладите тяжелые предметы на экран ЖКД. Это может привести к искривлению экрана или неисправности панели ЖКД.
• Если монитор используется в холодном месте, то на экране может появится остаточное изображение. Это не является неполадкой. Экран возвращается к обычному воспроизведению, как только температура становится нормальной.
• Если в течение долгого времени отображается неподвижное изображение, то на экране может ненадолго появиться остаточное изображение. Остаточное изображение со временем исчезнет.

- Панель ЖКД нагревается во время работы. Это не является неполадкой.

Примечание по ЖКД (жидкокристаллическому дисплею)

Обратите внимание на то, что экран ЖКД изготовлен по высокоточной технологии. Однако на экране ЖКД могут постоянно появляться черные или светлые точки (красные, голубые или зеленые), а также неправильные цветные полосы или яркие пятна. Это не является неполадкой.

(Эффективное число точек: более 99,99%)

Уход

• Перед чисткой монитора обязательно отключите кабель питания из розетки.
• Протирайте экран ЖКД мягкой тканью. При использовании химических средств для чистки стекла не применяйте жидкости, содержащие антистатические или аналогичные добавки, так как они могут повредить покрытие экрана ЖКД.
• Протирайте корпус, панель и органы управления мягкой тканью, слегка смоченной в слабом растворе моющего средства. Не пользуйтесь грубыми щетками, абразивными пастами или такими растворителями, как спирт или бензин.
• Не следует прикасаться к экрану, скрести или стучать по нему острыми или шершавыми предметами (шариковой ручкой, отверткой). Это может привести к появлению царапин на поверхности экрана.
• Обратите внимание, что обработка монитора такими летучими растворителями, как инсектициды, или его длительный контакт с резиновыми или виниловыми материалами, может привести к ухудшению материалов или старению покрытия экрана ЖКД.

Транспортировка

• Отсоедините все кабели от дисплея. При использовании подставки с регулируемой высотой установите ее на максимальную высоту и крепко возьмитесь двумя руками за обе стороны ЖК-дисплея. Постарайтесь не поцарапать экран при транспортировке. Падение монитора может привести к травме или повреждению устройства.
• При перевозке монитора или его доставке в ремонтную мастерскую пользуйтесь заводской картонной коробкой и упаковочными материалами.
• При транспортировке регулируемой по высоте подставки вставьте в гнездо стопорный штифт, чтобы обеспечить ее сохранность.

Утилизация монитора

• Не выбрасывайте этот монитор вместе с другими бытовыми отходами.
• Флуоресцентная лампа, установленная в этом мониторе, содержит ртуть. Утилизация данного монитора должна проводиться в соответствии с инструкциями местных санитарных органов.

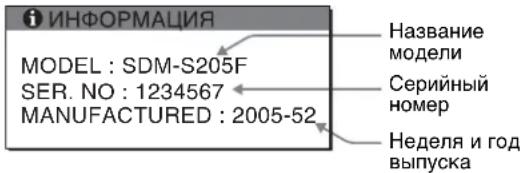

Проверка названия модели монитора

Сначала проверьте название модели монитора.

Название модели находится на задней панели монитора (Пример: SDM-S205F).

Некоторые функции и меню нельзя использовать для некоторых моделей мониторов.

Идентификация деталей и органов управления

См. страницы в скобках для получения подробных сведений.

На рисунке отображена только одна модель монитора из всех возможных.

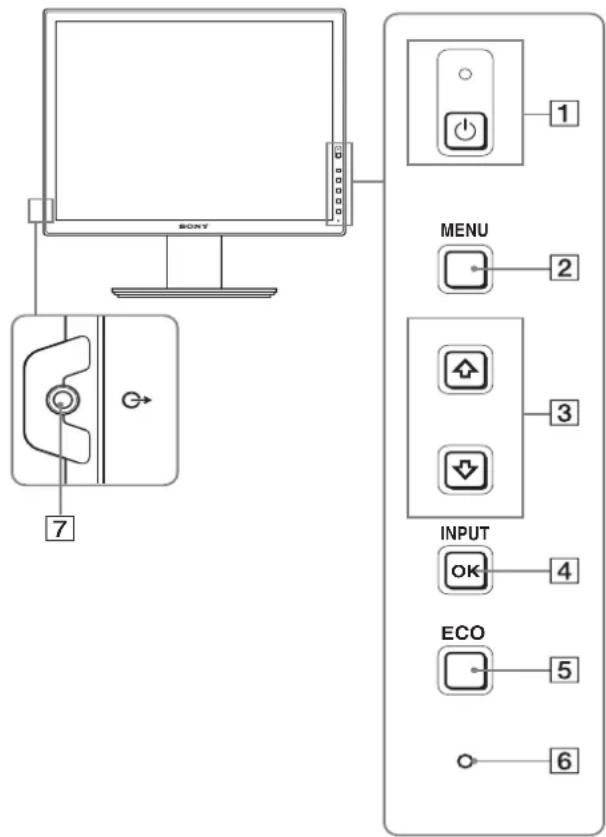

Вид спереди на дисплей

Содержание с пометкой*для технических характеристик меняется в зависимости от моделей. Для получения дополнительных сведений см. раздел "Технические характеристики" (стр. 23).

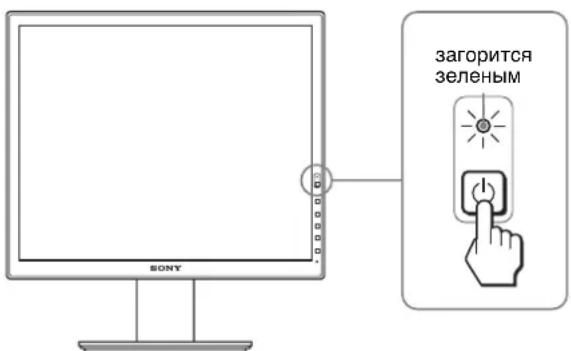

1 Выключатель ⏻ (питание) и индикатор ⏻ (питание) (стр. 10, 17)
Эта кнопка включает дисплей, если индикатор ⏻ (питание) горит красным цветом. Чтобы отключить дисплей, нажмите выключатель еще раз. Если индикатор ⏻ (питание) не загорается, нажмите кнопку MAIN POWER [8].

2 Кнопка MENU (стр. 13)

Эта кнопка включает и выключает экран меню.

3 Кнопки ↓/↑ (стр. 13)

Эти кнопки используются для выбора элементов меню и выполнения настроек.

4 Кнопка ОК (стр. 13)

Эта кнопка активизирует элемент меню и настройки, выбранные с помощью кнопок ↓/↑ (3). INPUT (стр. 12)

С помощью этих кнопок можно переключать входной видеосигнал между INPUT1 и INPUT2, когда к монитору подключены два компьютера (это возможно, только когда меню отключено).

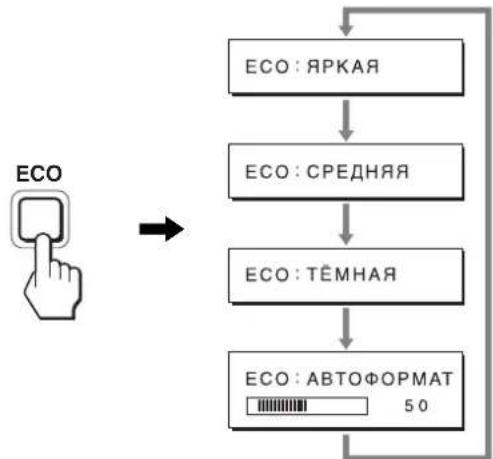

5 Кнопка ЕСО (стр. 17)

Данная кнопка позволяет понижать энергопотребление устройства. Если на экране не отображено меню, можно настроить качество изображения автоматически для текущего входного сигнала, нажав и удерживая эту кнопку не менее 3 секунд (Быстрая Авторегулировка) (только для аналогового сигнала RGB).

6Датчик освещенности (стр. 18)

Этот датчик измеряет степень освещенности пространства вокруг дисплея. Не закрывайте его бумагой и т.д.

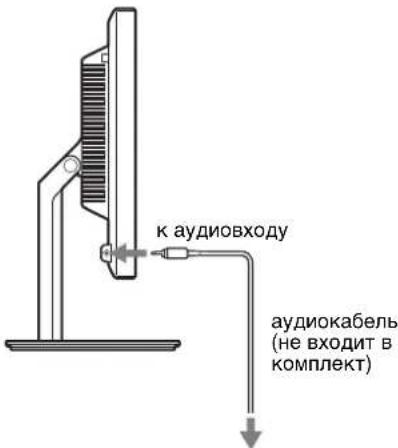

7Выходное аудиогнездо (стр. 9)

Через это гнездо звуковые сигналы выводятся на громкоговорители или другое аудиооборудование.

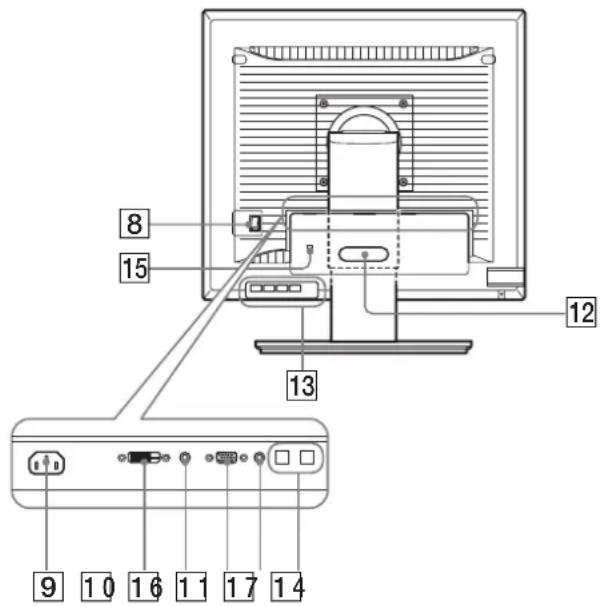

Вид сзади на дисплей

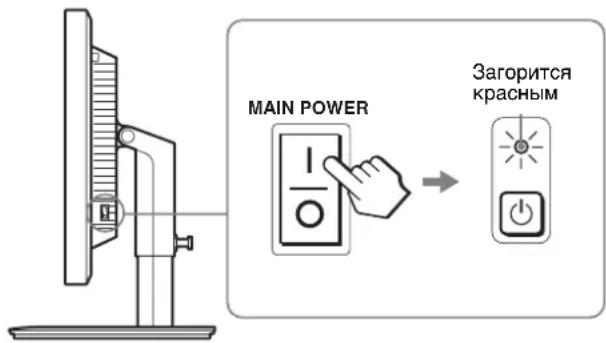

8Выключатель MAIN POWER (стр. 10)
Включение и выключение главного выключателя питания дисплея.

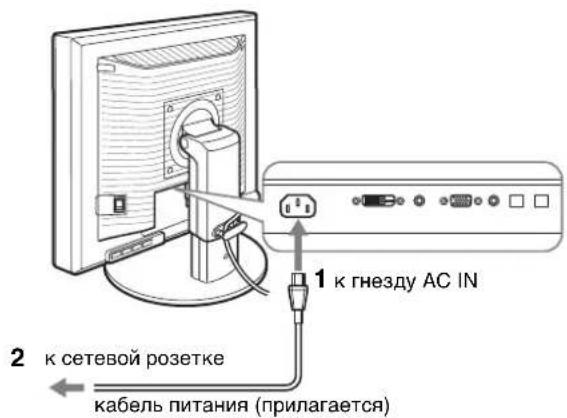

9 Гнездо АС IN (стр. 9)
К этому разъему подключается кабель питания (прилагается).
10 Входное гнездо DVI-D (цифровой RGB) (стр. 8)
Через это гнездо подаются цифровые видеосигналы RGB, соответствующие DVI Rev. 1.0.
11 Входное гнездо HD15 (аналоговый RGB) (стр. 8)
Через это гнездо подаются аналоговые видеосигналы RGB (0,700 Vp-p, положит.) и сигналы синхронизации.
12 Фиксатор для кабелей (стр. 9)
С его помощью кабели и шнуры закрепляются на дисплее.
13 Порт для подключения ведомых USB-устройств (только для моделей, оборудованных портом USB) (стр. 8)*
Подключив к дисплею мышь и клавиатуру USB, вы сможете подключить к монитору два компьютера и работать с ними, переключая входной сигнал.
14 Порт для подключения ведущих USB-устройств (только для моделей с портами USB) *
Подключите кабель USB к компьютеру и дисплею.
15Отверстие защитной блокировки
Отверстие защитной блокировки необходимо использовать для систем безопасности Kensington Micro Saver Security System. Micro Saver Security System - товарный знак компании Kensington.

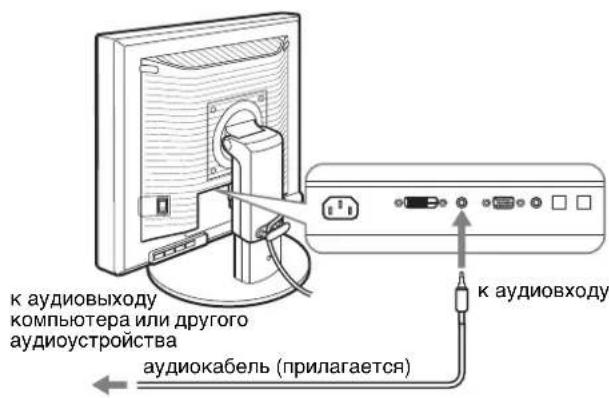

16 Аудиогнездо для INPUT1
Через это гнездо поступают звуковые сигналы при подключении к выходному аудиогнезду компьютера или другого аудиоустройства, подключенного к входу INPUT1.
17 Аудиогнездо для INPUT2
Через это гнездо поступают звуковые сигналы при подключении к выходному аудиогнезду компьютера или другого аудиоустройства, подключенного к входу INPUT2.

Подготовка к работе

Перед использованием дисплея проверьте наличие в коробке следующих принадлежностей:

• Дисплей ЖКД
• Кабель питания
- Основание подставки
- Кабель видеосигнала HD15-HD15 (аналоговый RGB)
- Кабель видеосигнала DVI-D (цифровой RGB)
• Аудиокабель (стерео мини-штекер)
- кабель USB *
- CD-ROM (программы для Windows и Macintosh, инструкции по эксплуатации и т.д.)
• Г арантийный талон
- Руководство по быстрой установке

Содержание с пометкой для технических характеристик меняется в зависимости от моделей. Для получения дополнительных сведений см. раздел "Технические характеристики" (стр. 23).

Подготовка к работе 1: Сборка подставки

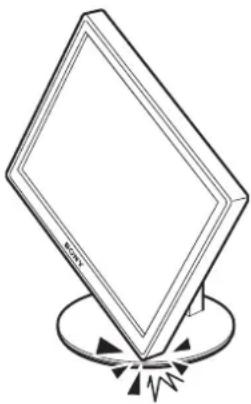

Не надавливайте на ЖК-экран, опуская или выпрямляя дисплей на плоской поверхности (например, на столе).

Вы можете повредить однородную структуру поверхности экрана или сам ЖК-экран.

■ Использование прилагаемой подставки Фиксированная подставка

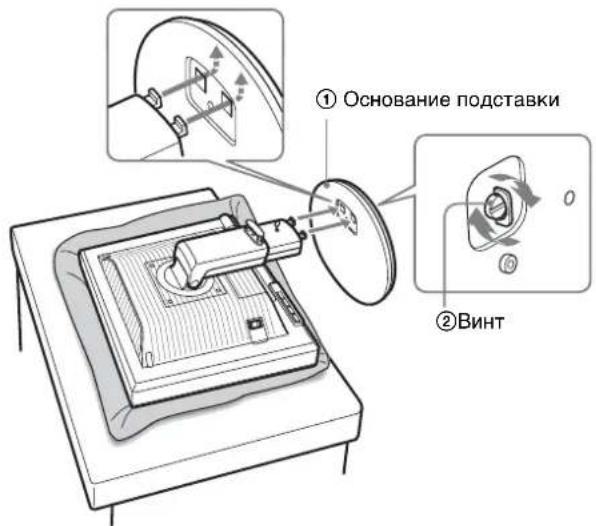

1 Откройте коробку и достаньте основание подставки.

2 Проверьте наличие прилагаемых компонентов.

• С помощью винта в основании подставки.

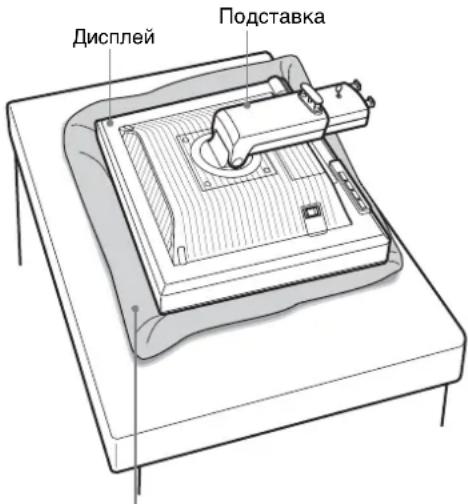

3 Положите на плоскую поверхность (например, на стол) мягкую подстилку.

Если положить дисплей непосредственно на поверхность стола, можно повредить ЖК-экран и сам дисплей.

4 Выньте дисплей из коробки и положите его на край стола.

Мягкая подстилка

5 Для прикрепления основания подставки закрепите в ее отверстиях выступы подставки. ① Чтобы надежно закрепить основание подставки, поднимите барашек винта. ② Убедитесь, что винт завернут, и откиньте барашек винта.

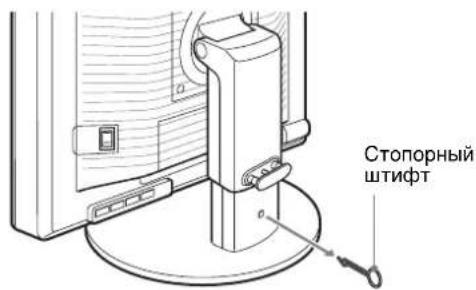

6 Выпрямив регулируемую по высоте подставку, извлеките стопорный штифт.

Примечание Не вынимайте стопорный штифт, пока подставка находится в сложенном виде. Она может упасть или травмировать вас, неожиданно отсоединившись от основания.

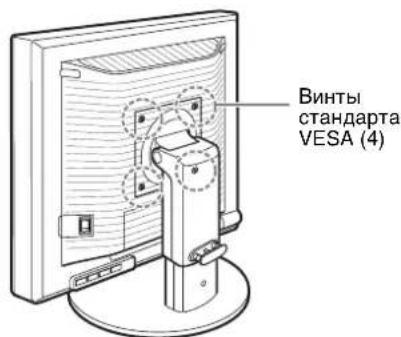

■ Использование подставки VESA

Если снять штатную подставку, то можно использовать любую подставку VESA других производителей.

Подготовка к работе 2: Подсоединение кабелей видеосигнала

- Перед подключением дисплей и компьютер должны быть выключены.

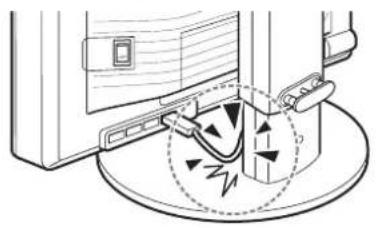

Примечания

• Не следует прикасаться к штырькам разъема кабеля видеосигнала, так как при этом их можно согнуть.
• Во избежание повреждения контактов на разъеме кабеля видеосигнала обязательно убедитесь в правильной ориентации разъема.

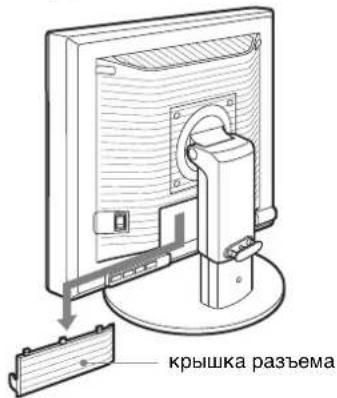

1 Закройте крышку разъема.

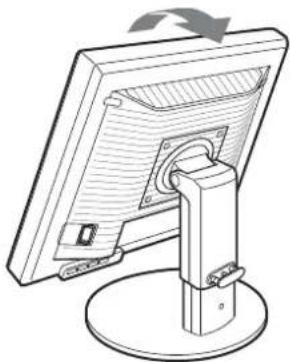

2 Наклоните дисплей вверх. Затем увеличьте угол подъема дисплея.

3 Подключите видеокабель к дисплею.

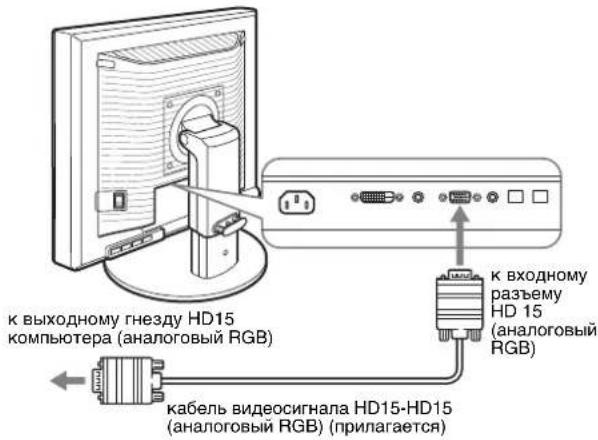

■ Подключите компьютер, оборудованный выходным гнездом HD15 (аналоговый RGB)

С помощью прилагаемого кабеля видеосигнала HD15-HD15 (аналоговый RGB) подключите компьютер к входному гнезду HD 15 дисплея (аналоговый RGB).

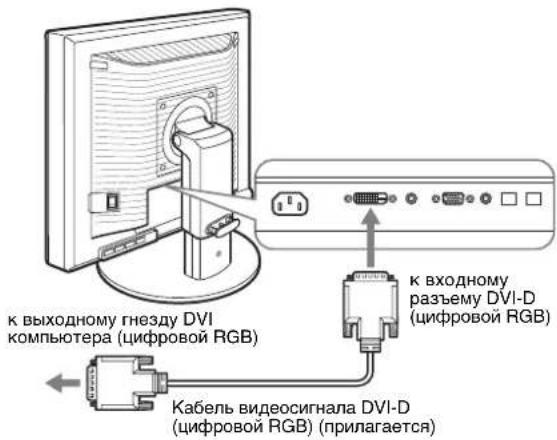

■ Подключите компьютер, оборудованный выходным гнездом DVI (цифровой RGB)

С помощью прилагаемого кабеля видеосигнала DVI-D (цифровой RGB) подключите компьютер к входному гнезду DVI-D дисплея (цифровой RGB).

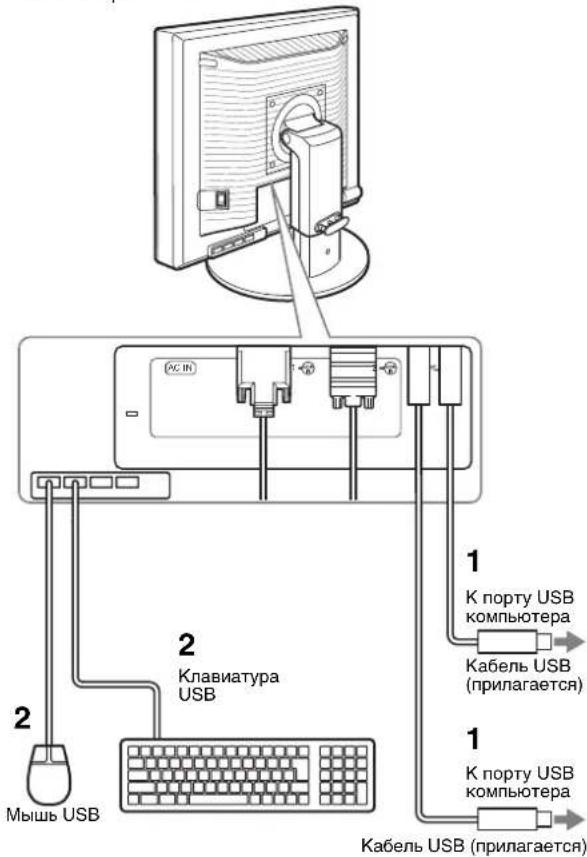

Подготовка к работе 3: Подключите мышь USB или клавиатуру USB или иные устройства (только для моделей, оборудованных портом USB)\*

Подключив мышь USB или клавиатуру USB, вы сможете переключать входной сигнал с одного источника на другой (функция KVM).

Подробнее об этом см. в разделе "Функция KVM" (стр. 18). Если вы не подключили мышь USB или клавиатуру USB или иные устройства к дисплею, перейдите к разделу Подготовка к работе 4.

1 Соедините прилагаемым кабелем дисплей и компьютер.

2 Подключите мышь USB или клавиатуру USB или иные устройства к дисплею.

Для пользователей Macintosh:

В случае подсоединения порта USB для ведомых устройств к клавиатуре Macintosh, оборудованной кнопкой питания, правильное функционирование этой кнопки питания не гарантируется. Нажмите кнопку включения питания на компьютере или подсоедините клавиатуру непосредственно к компьютеру и включите ее, затем подключите порт USB для ведомых устройств к клавиатуре.

Примечания

• Порт USB дисплея поддерживает Windows 2000 / Windows XP Professional / Windows XP Home edition / Macintosh.
• Если к компьютеру уже подключены мышь USB или клавиатура USB или иные устройства, отсоедините мышь USB, клавиатуру USB или иное устройство.
• Настоящая процедура установки распространяется только на компьютеры и ОС, поддерживающие USB. Дополнительные сведения содержатся в инструкции по эксплуатации компьютера или ОС.

Подготовка к работе 4: Подсоедините аудиошнуры

Если вы не собираетесь прослушивать звук, то это соединение выполнять нет необходимости.

1 Соедините входные аудиогнезда монитора и выходные аудиогнезда компьютера или другого оборудования, используя прилагаемый аудиокабель.

2 Надежно подключите аудиокабель (не входит в комплект) к выходному аудиогнезду монитора.

Выводимый звук изменится после выполнения всех подключений для аудиовхода и аудиовыхода дисплея. Подключите аудиоборудование, диапазон входного сигнала которого удовлетворяет требованиям к входному сигналу дисплея. Слишком сильный входной сигнал может привести к порче дисплея.

Подготовка к работе 5: Подсоединение кабеля питания

1 Надежно подсоедините прилагаемый кабель питания к разъему AC IN дисплея.

2 Надежно подсоедините другой конец кабеля к розетке электропитания.

Подготовка к работе 6: Закрепите кабели и закройте крышку разъема

1 Пропустите кабели через держатель, как показано на рисунке.
2 Закройте крышку разъема.

Примечание Собирая в пучок шнуры и кабели, не затягивайте их слишком сильно. При изменении угла наклона экрана чересчур натянутые кабели могут отсоединиться от штекеров. Если кабели и шнуры чрезмерно натянуть, они могут быть повреждены.

Подготовка к работе 7: Включение дисплея и компьютера

1 Убедитесь, что индикатор ⏻ (питание) мигает красным цветом. Заводская установка выключателя основного питания MAIN POWER - в положении (I).

Примечание

Если выключатель MAIN POWER с правой стороны монитора не установлен в положение (I), нажмите сторону (I) и убедитесь, что индикатор ⏻ (питание) мигает красным цветом.

2 Нажмите выключатель ⏻ (питание), расположенный на передней панели дисплея справа.

Индикатор ⏻ (питание) загорится зеленым.

3 Включите компьютер.

Если на экране отсутствует изображение

• Убедитесь, что кабель питания и кабели видеосигнала подключены правильно.
• Если на экране появляется сообщение "НЕТ СИГНАЛА" – Компьютер находится в режиме экономии энергии. Попробуйте нажать любую клавишу на клавиатуре или передвинуть мышь.

– Убедитесь, что параметр входного сигнала установлен правильно, нажав кнопку ОК (стр. 12).

- Если на экране появляется сообщение "КАБЕЛЬ НЕ ПОДКЛЮЧЕН"

– Проверьте правильность подключения кабелей видеосигнала.
– Убедитесь, что параметр входного сигнала установлен правильно, нажав кнопку ОК (стр. 12).

- Если на экране появилась надпись "НЕДОПУСТ ГРАФ РЕЖИМ"

Верните прежний монитор на место. Затем отрегулируйте графический адаптер компьютера в следующих диапазонах.

	аналоговый RGB цифровой RGB
Частота горизонтальной развертки	28 – 92 кГц 28 – 75 кГц
Частота вертикальной развертки	48 – 85 Гц 60 Гц
Разрешение	1600 × 1200 или менее

Для получения дополнительных сведений об экранных сообщениях см. раздел "Симптомы неполадок и действия по их устранению" на стр. 20.

Установка специальных драйверов не требуется

Данный монитор отвечает требованиям стандарта “DDC” Plug & Play, что позволяет компьютеру автоматически обнаружить всю информацию о мониторе. Необязательно устанавливать на компьютере какие-либо специальные драйверы.

При первом включении компьютера после подключения монитора на экране может появиться диалоговое окно программы установки. В этом случае следуйте указаниям на экране. Будет автоматически выбран Монитор Plug & Play, чтобы этот монитор можно было использовать.

Частота вертикальной развертки станет 60 Гц.

Так как мерцания практически незаметны на мониторе, можно использовать этот параметр. Не нужно устанавливать для вертикальной развертки более высокое значение.

Подготовка к работе 8: Регулировка высоты и наклона

Дисплей можно устанавливать в удобное положение, изменяя углы наклона, как показано на рисунке ниже.

Возьмитесь за края панели ЖКД обеими руками и отрегулируйте угол наклон экрана.

Если используется подставка с регулируемой высотой, то можно отрегулировать высоту, как показано ниже.

Взявшись за края ЖКД-экрана, отрегулируйте высоту экрана.

Подставка с регулируемой высотой примерно 110 мм

поворотная подставка примерно 130 мм

Для удобства использования дисплея

Отрегулируйте угол наклона дисплея в соответствии с высотой стола и стула таким образом, чтобы свет не попадал в глаза, отражаясь от дисплея.

Примечания

• При регулировке положения экрана постарайтесь не задеть им, кабелями или другими устройствами USB соседние предметы. Перемещайте дисплей осторожно и плавно.
• Не кладите ничего под дисплей, пока регулируете высоту подставки. Он может быть случайно поврежден.
• При подключении к дисплею USB-продуктов или USB-устройств, не ставьте их на основание подставки. В противном случае во время настройки высоты или угла наклона дисплея его можно повредить, задев эти продукты или устройства. (только для модели, оборудованной портом USB)

Выбор книжной/альбомной ориентации изображения (Только для моделей с поворотной подставкой)\*

Если ваш компьютер оснащен функцией выбора книжной/альбомной ориентации экрана, то экран можно повернуть на 90°.

Задайте на компьютере настройку для переключения режимов изображения, затем поверните экран.

Поворот экрана в книжное положение

1 Задайте на компьютере настройку для поворота экрана против часовой стрелки на 90°.
2 Нажмите кнопку MENU дисплея и выберите в меню ПРОЧЕЕ опцию "ПОВОРОТ МЕНЮ". Выберите "КНИЖНАЯ".

Положение меню можно менять соответственно с положением экрана.

3 Возьмитесь за обе стороны дисплея и осторожно приподнимите его в крайнее верхнее положение.

Примечания

• Поворот дисплея с подключенным устройством USB или с продуктами, поддерживающими USB, может привести к неисправности дисплея.
• При повороте дисплея перемещайте его с осторожностью, чтобы не задеть дисплеем, кабелями или другими устройствами USB соседние предметы. Перемещайте дисплей осторожно и плавно.
• При вращении дисплея удалите все кабели из фиксатора для кабелей и осторожно переместите их, стараясь не тянуть.

4 Удерживая дисплей за обе стороны, медленно поверните по часовой стрелке на 90°. Повернуть дисплей более чем на 90° невозможно.

5 Взявшись за края дисплея, отрегулируйте его высоту и наклон.

Для возвращения дисплея в горизонтальное положение

1 Задайте на компьютере настройку для поворота экрана по часовой стрелке на 90°.
2 Нажмите кнопку MENU дисплея и выберите в меню ПРОЧЕЕ опцию "ПОВОРОТ МЕНЮ". Выберите "АЛЬБОМНАЯ".

Поверните меню в горизонтальное положение.

3 Возьмитесь за обе стороны дисплея и осторожно приподнимите его в крайнее верхнее положение.
4 Удерживая дисплей за обе стороны, медленно поверните против часовой стрелки на 90°.

Выбор входного сигнала (INPUT1/INPUT2)

Нажмите кнопку ОК.

Входящий сигнал изменяется при каждом нажатии кнопки ОК.

Экранное сообщение Конфигурация входного (появляется примерно на сигнала 5 секунд в левом верхнем углу)

ВХОД1 : DVI-D Входное гнездо DVI-D

(цифровой RGB) для INPUT1

ВХОД2 : HD15 Входное гнездо HD15

(аналоговый RGB) для INPUT2

Подстройка дисплея

Перед выполнением регулировок

Подсоедините дисплей к компьютеру, а затем включите их.

Для получения наилучших результатов, прежде чем выполнять любые регулировки, подождите не менее 30 минут после того, как компьютер будет подсоединен и включен.

Большая часть настроек дисплея производится с помощью экранного меню.

Перемещение по экранному меню

1 Отображение главного меню.

Нажмите кнопку MENU для отображения на экране главного меню.

2 Выберите меню, в котором необходимо выполнить подстройку.

Нажмите кнопки ↓/↑ для отображения нужного меню. Нажмите кнопку ОК для выбора элемента меню.

3 Настройте элемент.

Нажмите кнопки ↓/↑ для выполнения настройки, затем нажмите кнопку OK.

При нажатии кнопки ОК настройки сохраняются, а дисплей возвращается к предыдущему меню.

4 Закройте меню.

Нажмите кнопку MENU один раз для возврата в нормальный режим просмотра. Если кнопки не были нажаты, то экранное меню автоматически исчезает приблизительно через 45 секунд.

■ Восстановление значений по умолчанию для параметров

Сбросить настройки можно с помощью меню СБРОС. Для получения подробных сведений о выполнении сброса настроек см. раздел → (СБРОС) на стр. 17.

Список параметров меню

	SDM-S205F
Меню РЕГУЛИРОВКА
РЕЖИМ (режим ЕСО) ЯРКАЯ
	СРЕДНЯЯ
	ТЕЁМНАЯ
	АВТОФОРМАТ ^1)
ПОДСВЕТКА ☑	1)
КОНТРАСТ ☑	1) 2)
ЯРКОСТЬ ☑	2)
ГАММА РУЧНАЯ	2)
	CAL. ^2)
ЦВЕТ 9300K
	6500K
	sRGB ^2)
	РУЧНАЯ (GAIN и BIAS)
СГЛАЖИВАНИЕ ТЕКСТ
	СТАНДАРТНОЕ
	ГРАФИКА
СБРОС РЕЖИМА ☑
ЭКРАН АВТОФОРМАТ
	ФАЗА
	ШАГ
	ГОРИЗ ЦЕНТР
	ВЕРТИК ЦЕНТР
ZOOM ВОВЕСЬЭКРАН
	СОХР. СООТН.
	ФАКТИЧЕСКОЕ
ПОЗ МЕНЮ	☑
РАСПОЗН ВХОДА	АВТОРАСП ВКЛ
	ВХОД1
	ВХОД2
	АВТОРАСП ВЫКЛ
LANGUAGE ENGLISH
	FRANÇAIS
	DEUTSCH
	ESPAÑOL
	ITALIANO
	NEDERLANDS
	SVENSKA
	РУССКИЙ
	日本語
	中文
СБРОС	ОК
	ОТМЕНА
БЛОКИРОВКАМЕНЮ	ВКЛ
	ВЫКЛ

	SDM-S205K
Меню РЕГУЛИРОВКА
РЕЖИМ (режим ЕСО) ЯРКАЯ
	СРЕДНЯЯ
	ТЕЁМНАЯ
	АВТОФОРМАТ ^1)
ПОДСВЕТКА ☑	^1)
КОНТРАСТ	^1) ^2)
ЯРКОСТЬ	^2)
GAMMA РУЧНАЯ	^2)
	CAL. ^2)
ЦВЕТ 9300K
	6500K
	sRGB ^2)
	РУЧНАЯ (GAIN и BIAS)
СГЛАЖИВАНИЕ ТЕКСТ
	СТАНДАРТНОЕ
	ГРАФИКА
СБРОС РЕЖИМА ☑
ЭКРАН АВТОФОРМАТ
	ФАЗА
	ШАГ
	ГОРИЗ ЦЕНТР
	ВЕРТИК ЦЕНТР
ZOOM ВОВЕСЬЭКРАН
	COXP. COOTH.
	ФАКТИЧЕСКОЕ
ПОЗ МЕНЮ	☑
РАСПОЗН ВХОДА	АВТОРАСП ВКЛ
	ВХОД1
	ВХОД2
	АВТОРАСП ВЫКЛ
LANGUAGE ENGLISH
	FRANÇAIS
	DEUTSCH
	ESPAÑOL
	ITALIANO
	NEDERLANDS
	SVENSKA
	РУССКИЙ
	日本語
	中文
СБРОС	OK
	ОТМЕНА
БЛОКИРОВКАМЕНЮ	ВКЛ
	ВЫКЛ
ПРОЧЕЕ
ПОВОРОТ МЕНЮ	АЛЬБОМНАЯ
	КНИЖНАЯ

1) Если для режима ECO задано значение "АВТОФОРМАТ", параметр ПОДСВЕТКА настроить невозможно.
2) КОНТРАСТ, ЯРКОСТЬ и GAMMA не регулируются при выборе режима "sRGB".

Меню РЕГУЛИРОВКА

Компоненты Нажмите кнопку ↑		Нажмите кнопку ↓
РЕЖИМ Выберите режим ЕСО.ЯРКАЯСРЕДНЯЯТЕЁМНАЯАВТОФОРМАТ
ПОДСВЕТКА УвеличениеЯркости экрана.		УменьшениеЯркости экрана.
КОНТРАСТ Увеличениеконтрастаизображения.		Уменьшениеконтрастаизображения.
ЯРКОСТЬ УвеличениеЯркостиизображения(уровень черного).		УменьшениеЯркостиизображения(уровень черного).

Примечания

• Если для режима ЕСО задано значение "АВТОФОРМАТ", параметр ПОДСВЕТКА настроить невозможно.
• Если выбрано значение sRGB, будет невозможно регулировать параметры КОНТРАСТ и ЯРКОСТЬ.

Компоненты

GAMMA
Параметры Особенности
РУЧНАЯ	настройка цветов изображения.
CAL.	В этом режиме на дисплей выводится изображение без гамма-коррекции для ЖК-монитора. Данный режим следует задавать при использовании внешней системы калибровки цвета для получения оптимального результата калибровки.

Примечание

Если выбрано значение "sRGB," будет невозможно регулировать контрастность и яркость в меню GAMMA.

Компоненты

☒ ЦВЕТ
Параметры Особенности
9300K	Синеватые оттенки
6500K	Красноватые оттенки
sRGB ^1)	Если вы выбираете значение “sRGB”,профиль цветового пространстваустанавливается sRGB. (Модельсмешения цветов sRGB (красный-зеленый-синий) является стандартнымпромышленным протоколом дляописания цвета изображения вкомпьютерной продукции.) Если выбранпараметр “sRGB,” цветовые настройкикомпьютера должны устанавливаться всоответствии с профилем sRGB.
РУЧНАЯ	Можно провести дополнительныенастройки для светлых (GAIN: уровеньбелого) и темных областей (BIAS:уровень черного). Кроме того, заданныйцвет можно сохранить в памяти.

1) Если подсоединенный к монитору компьютер или какое-либо другое оборудование не является совместимым с профилем sRGB, цвет не удастся настроить в соответствии с профилем sRGB.

Если выбрано значение "sRGB," будет невозможно регулировать контрастность и яркость в меню КОНТРАСТ, ЯРКОСТЬ и GAMMA. Если для режима ECO установлено значение "АВТОФОРМАТ", выбрать "sRGB" невозможно.

Компоненты
СГЛАЖИВАНИЕ
Параметры Особенности
ТЕКСТ	Более четкое отображение букв(данный режим удобен для текстовых приложений).
СТАНДАРТНОЕ	Стандартный эффект сглаживания.
ГРАФИКА	Более чистые изображения (данный режим удобен для фотографий или иллюстраций).

Примечание

Если разрешение сигнала 1600×1200, использовать функцию СГЛАЖИВАНИЕ невозможно.

Компоненты
→←СБРОС РЕЖИМА
Параметры Особенности
ОК	Вы можете сбросить значения параметров ПОДСВЕТКА, КОНТРАСТ, ЯРКОСТЬ, GAMMA и ЦВЕТ до стандартных установок.
ОТМЕНА	Отмена сброса и возврат к меню.

Меню ЭКРАН (только для алогового сигнала RGB)

■ Функция автоматической регулировки качества изображения

При приеме входного сигнала монитор автоматически регулирует положение и резкость изображения (фаза/шаг). Это обеспечивает четкое изображение на экране (стр. 18).

Примечание

Если активизирована функция автоматической регулировки качества изображения, работает только выключатель ⏻ (питание).

Если при использовании функции автоматической регулировки качества изображения этого монитора изображение не было настроено полностью

Можно выполнить дальнейшую автоматическую настройку качества изображения для текущего входного сигнала. (См. функцию АВТОФОРМАТ ниже.)

Если требуется выполнить тонкую регулировку качества изображения

Можно вручную отрегулировать резкость (фаза/шаг) и положение (по горизонтали/по вертикали) изображения.

Эти настройки сохраняются в памяти и автоматически вызываются каждый раз, когда монитор получает

ранее вводившийся и зарегистрированный входной сигнал.

Компоненты Особенности

АВТОФОРМАТ

Выполните соответствующие настройки фазы экрана, шага и положения по горизонтали/вертикали для текущего входного сигнала и сохраните их.

■ Отрегулировать резкость и положение изображения вручную (ФАЗА/ШАГ/ГОРИЗ ЦЕНТР/ВЕРТИК ЦЕНТР)

Резкость и положение изображения можно отрегулировать следующим образом.

1 Установите на компьютере разрешение 1600 x 1200.
2 Вставьте компакт-диск.
3 Запустите программу на компакт-диске и отобразите тестовый шаблон.

Для пользователя Windows

Когда работает Автопоиск:

①Щелкните на "Средство настройки дисплея (UTILITY)".
②Щелкните "Adjust", подтвердите разрешение и нажмите "Next".

Поочередно выводятся тестовые таблицы для функций ШАГ, ФАЗА, ГОРИЗ ЦЕНТР и ВЕРТ ЦЕНТР.

Когда Автопоиск не работает:

①Откройте "Мой компьютер" и правой кнопкой мыши щелкните значок CD-ROM. Перейдите в "Проводник" и откройте значок CD-ROM.
②Откройте [Utility] и выберите [Windows].
③Запустите [Win_Utility.exe].
Появится тестовая таблица.

Для пользователя Macintosh

①Откройте [Utility] и выберите [Mac].

②Запустите [Mac_Utility.exe].

Появится тестовая таблица.

Компоненты Нажмите кнопку ↓/↑

ФАЗА Уменьшите горизонтальные полосы на экране.

ШАГ Вертикальные полосы исчезнут.

ГОРИЗ ЦЕНТР Настройте положение изображения,если оно не появится в центре экрана.

ВЕРТИК ЦЕНТР

Меню ZOOM

Компоненты Особенности

ВОВЕСЬЭКРАН	Входной сигнал отображается на экране полностью, независимо от режима или разрешения изображения.
СОХР. СООТН. Входной сигнал отображается на экране с сохранением реального соотношения сторон изображения. Поэтому в зависимости от типа сигнала в верхней и нижней области изображения могут появляться черные полосы.
ФАКТИЧЕСКОЕ	Входной сигнал отображается на экране с сохранением реального разрешения. Изображения размером менее 1600 × 1200 отображаются в центре экрана в черной рамке.

Примечание

Если разрешение сигнала 1600× 1200, использовать эту функцию невозможно. Картинка отображается на экране полностью.

Меню ПОЗ МЕНЮ

Компоненты Нажмите кнопку ↓/↑

ПОЗ МЕНЮ

Можно изменить положениеотображения меню на экране. Можновыбрать одно из 9 положений.

Меню РАСПОЗН ВХОДА

Вы можете сканировать все входные сигналы, выполняя переключение их с одного на другой автоматически.

Компоненты Особенности

АВТОРАСП ВКЛ	Если на выбранном входном разъеме отсутствует сигнал или если входной разъем выбирается с помощью кнопки “ОК” и на этом разъеме отсутствует входной сигнал, на экране появится сообщение (стр. 19). Затем монитор автоматически проверит входной сигнал и переключит вход.При изменении входа выбранный входной разъем отображается в левом верхнем углу экрана.При отсутствии входного сигнала монитор переходит в режим экономии энергии.
ВХОД1	При включении дисплея на экране в качестве приоритетного параметра выбирается ВХОД1 или ВХОД2 (опция РАСПОЗН ВХОДА недоступна).
ВХОД2
АВТОРАСП ВЫКЛ	Автоматическое изменение входа не выполняется. Нажмите кнопку ОК для изменения входного разъема.

A Меню LANGUAGE

Компоненты	Нажмите кнопку ↓/↑
ENGLISH	Английский
FRANÇAIS	Французский
DEUTSCH	Немецкий
ESPAÑOL	Испанский
ITALIANO	Итальянский
NEDERLANDS	Голландский
SVENSKA	Шведский
РУССКИЙ
日本語	Японский
中文	Китайский

→← Меню СБРОС (восстановление значения по умолчанию)

Компоненты Особенности
ОК	Возврат всех данных настройки к исходным значениям кроме значений меню LANGUAGE. ⚠️
ОТМЕНА	Отмена сброса и возврат к экрану меню.

Компоненты Особенности
ВКЛ	Работает только выключатель ⏻ (питание). При выполнении других операций на экране появится значок Ⓜт (БЛОКИРОВКАМЕНЮ).
ВЫКЛ	Устанавливает для элемента Ⓜт (БЛОКИРОВКАМЕНЮ) значение “Выкл”. Если для элемента Ⓜт (БЛОКИРОВКАМЕНЮ) было установлено значение ВКЛ, то при нажатии кнопки MENU элемент Ⓜт (БЛОКИРОВКАМЕНЮ) будет выбран автоматически.

Меню ПРОЧЕЕ*

Компоненты

ПОВОРОТ МЕНЮ

Параметры Особенности

АЛЬБОМНАЯ Отображение экрана в альбомнойориентации.

КНИЖНАЯ Отображение экрана в книжнойориентации.

Технические особенности

Функция экономии энергии

Данный дисплей соответствует нормам экономии электроэнергии, установленным VESA, ENERGY STAR и NUTEK. Если дисплей подключен к компьютеру или видеографическому адаптеру, поддерживающему стандарт совместимый с DPMS (Display Power Management Standard) для аналогового входа / DMPM (DVI Digital Monitor Power Management) для цифрового входа, дисплей будет автоматически снижать потребление энергии согласно таблице ниже.

Режим потребления энергии	Индикатор ⏻ (питание)
обычная работа горит зеленым
выход из активного состояния1)(спящий режим)	горит оранжевым
выключение	красный
главное питание выключено	выкл

1) Когда компьютер переходит в режим "Выход из активного состояния", подача входного сигнала прекращается, и на экране появляется сообщение "НЕТ СИГНАЛА". Через 5 секунд дисплей перейдет в режим экономии энергии. "Спящий режим" определен агентством защиты окружающей среды (EPA).

Снижение потребления энергии (режим ЕСО)

Если нажать кнопку ECO на передней панели дисплея несколько раз, можно выбрать необходимую яркость экрана.

Каждый режим появляется на экране, а яркость экрана уменьшается в соответствии с выбранным режимом. Меню автоматически исчезнет приблизительно через 5 секунд. Яркость экрана и потребляемая мощность уменьшаются при изменении режимов в следующей последовательности: ЯРКАЯ, СРЕДНЯЯ, ТЁМНАЯ.

По умолчанию для яркости экрана устанавливается значение ЯРКАЯ.

Функция автоматической настройки яркости (датчик света)

В данном мониторе имеется функция автоматической настройки яркости экрана в соответствии с освещенностью окружающего пространства. Чтобы установить наиболее подходящий уровень яркости экрана, выберите для режима ЕСО значение АВТОФОРМАТ с помощью кнопки ЕСО на передней панели монитора или в меню РЕГУЛИРОВКА. По умолчанию для яркости экрана устанавливается значение ЯРКАЯ. Кроме того, когда для режима ЕСО установлено значение "АВТОФОРМАТ" путем нажатия кнопки ЕСО на передней панели монитора, отображается также и шкала регулировки. Регулировку на шкале можно выполнять с помощью кнопок ↓/↑. Яркость экрана изменится в соответствии с установленным уровнем.

Функция автоматической регулировки качества изображения (только аналоговый сигнал RGB)

При приеме входного сигнала дисплей автоматически регулирует положение и резкость изображения (фаза/шаг) и обеспечивает четкое изображение на экране.

Режим дисплея, предварительно установленный на заводе

При приеме входного сигнала дисплей автоматически согласовывает его с одним из режимов, предварительно установленных на заводе и хранящихся в памяти дисплея, для обеспечения высококачественного изображения в центре экрана. Если входной сигнал соответствует предварительно установленному на заводе режиму, на экране автоматически появляется изображение с соответствующими настройками по умолчанию.

Если входные сигналы не соответствуют ни одному из предварительно установленных на заводе режимов

При приеме дисплеем входного сигнала, не соответствующего ни одному из предварительно установленных на заводе режимов, активизируется функция автоматической регулировки качества изображения дисплея, которая обеспечивает постоянно четкое изображение на экране (в следующих диапазонах частот синхронизации дисплея):

Частота горизонтальной развертки:

28–92 кГц (аналоговый RGB)

28–75 кГц (цифровой RGB)

Частота вертикальной развертки:

48– 85 Гц (аналоговый RGB)

60 Гц (цифровой RGB)

Поэтому, когда на дисплей первый раз поступает входной сигнал, не соответствующий ни одному из предварительно установленных на заводе режимов, для отображения изображения требуется больше времени, чем обычно. Данные этой настройки автоматически сохраняются в памяти, поэтому в следующий раз дисплей будет работать так, как при приеме сигналов, соответствующих одному из предварительно установленных на заводе режимов.

В случае регулировки фазы, шага и положения изображения вручную

Для некоторых входных сигналов функция автоматической регулировки качества изображения этого

дисплея может не до конца настроить положение изображения, фазу и шаг. В этом случае эту настройку можно выполнить вручную (стр. 16). Если настройки установлены вручную, они сохраняются в памяти как пользовательские режимы и автоматически вызываются каждый раз, когда на дисплей поступают такие же входные сигналы.

Примечание

Если активизирована функция автоматической регулировки качества изображения, работает только выключатель (питание).

Функция KVM (функция Клавиатура-видео-Мышь)\*

Вы можете подключить между мышью и клавиатурой USB два компьютера и переключать входной сигнал с одного источника на другой кнопкой INPUT/OK (стр. 8).

Порт USB

• Рекомендуется подключать мышь USB и клавиатуру USB к порту USB дисплея. При подключении других устройств в работе дисплея могут возникать сбои. Могут также возникать сбои в работе устройств, совместимых с Bluetooth.
• Порт USB на дисплее поддерживает USB Full-Speed (макс. 12 Мбит/с).

Примечания

• Даже при нажатии кнопки INPUT/OK переключение компьютеров может продолжаться некоторое время.
• Чтобы использовать устройства USB, установите новейший драйвер USB. Устаревший драйвер USB может вызвать сбои.
• При использовании концентратора USB установите входные сигналы в режим АВТОРАСП ВЫКЛ с помощью меню РАСПОЗН ВХОДА.

Устранение неисправностей

Прежде чем обратиться в службу технической поддержки, ознакомьтесь с данным разделом.

Экранные сообщения

Если что-то не в порядке со входным сигналом, на экране появляется одно из следующих сообщений. Для устранения неполадки см. раздел "Симптомы неполадок и действия по их устранению" на стр. 20.

Если на экране появляется сообщение "НЕДОПУСТ ГРАФ РЕЖИМ"

Это указывает на то, что входной сигнал не соответствует характеристикам дисплея. Проверьте следующее. Для получения дополнительных сведений об экранных сообщениях см. раздел "Симптомы неполадок и действия по их устранению" на стр. 20.

Если на экране отображается "xxx.xkHz/ xxxHz"

Это указывает на то, что либо частота горизонтальной развертки, либо частота вертикальной развертки не соответствует характеристикам дисплея. Цифры означают частоты горизонтальной и вертикальной развертки текущего входного сигнала.

Пример

Если на экране отображается "РАЗРЕШЕНИЕ > 1600 × 1200"

Это указывает на то, что это разрешение не соответствует характеристикам дисплея (1600 × 1200 или ниже).

Пример

Если на экране появляется сообщение "НЕТ СИГНАЛА"

Это указывает на то, что через выбранный в настоящий момент разъем сигнал не подается. Когда для параметра РАСПОЗН ВХОДА (стр. 16) установлено значение ВКЛ, дисплей находит другой входной сигнал и автоматически переключает вход.

Пример

Если входные сигналы не найдены, появляется сообщение

"В ЭКОНОМНЫЙ РЕЖИМ".

Примерно через 5 секунд включится режим энергосбережения.

Если на экране отображается сообщение "КАБЕЛЬ НЕ ПОДКЛЮЧЕН"

Это указывает на то, что кабель видеосигнала отключен от выбранного в настоящий момент разъема. Когда для параметра РАСПОЗН ВХОДА (стр. 16) установлено значение ВКЛ, дисплей находит другой входной сигнал и автоматически переключает вход.

Пример

Если входные сигналы не найдены, появляется сообщение

"В ЭКОНОМНЫЙ РЕЖИМ".

Примерно через 45 секунд включится режим энергосбережения.

Симптомы неполадок и действия по их устранению

Если причиной неполадок стали подсоединенный компьютер или другое оборудование, обратитесь к инструкциям по эксплуатации этого оборудования.

Симптом Проверьте следующее
Нет изображения
Если индикатор ⏻ (питание) не горит или индикатор ⏻ (питание) не загорается при нажатии выключателя ⏻ (питание):	• Проверьте, правильно ли подключен кабель питания.• Убедитесь, что переключатель MAIN POWER на дисплее включен (стр. 10).
Индикатор ⏻ (питание) загорается красным цветом:	• Убедитесь, что выключатель ⏻ (питание) включен.
Если на экране отображается сообщение “КАБЕЛЬ НЕ ПОДКЛЮЧЕН”:	• Убедитесь, что кабель видеосигнала подключен правильно и все разъемы надежно вставлены в свои гнезда (стр. 7).• Убедитесь, что ни один из штырьковых контактов видеокабеля не изогнут и не утоплен внутрь вилки.• Убедитесь, что переключатель входного сигнала установлен в правильное положение (стр. 12).• Подключен кабель видеосигнала, не входящий в комплект поставки. Если подключен кабель видеосигнала, который не входил в комплект поставки, на экране может отобразиться сообщение КАБЕЛЬ НЕ ПОДКЛЮЧЕН. Это не является неполадкой.
На экране появляется сообщение “НЕТ СИГНАЛА” или индикатор ⏻ (питание) горит оранжевым цветом:	• Убедитесь, что кабель видеосигнала подключен правильно и все разъемы надежно вставлены в свои гнезда (стр. 7).• Убедитесь, что ни один из штырьковых контактов видеокабеля не изогнут и не утоплен внутрь вилки.• Убедитесь, что переключатель входного сигнала установлен в правильное положение(стр. 12).■ Неполадки, связанные с подключением компьютера или другого оборудования, а не с дисплеем• Компьютер находится в режиме экономии энергии. Попробуйте нажать любую клавишу на клавиатуре или передвинуть мышь.• Убедитесь в том, что графический адаптер установлен правильно.• Проверьте, включено ли питание компьютера.• Перезагрузите компьютер.
Если на экране появляется сообщение “НЕДОПУСТ ГРАФ РЕЖИМ” (стр. 19):	■ Неполадки, связанные с подключением компьютера или другого оборудования, а не с дисплеем• Проверьте, входят ли видеочастоты в заданный для дисплея диапазон. Если данная модель устанавливается вместо старого дисплея, верните прежний дисплей на место и подстройте графический адаптер компьютера в следующих диапазонах:По горизонтали: 28 – 92 кГц (аналоговый RGB), 28 – 75 кГц (цифровой RGB)По вертикали: 48 – 85 Гц (аналоговый RGB), 60 Гц (цифровой RGB)Разрешение: 1600 × 1200 или меньше
При использовании Windows: • Если данная модель устанавливается вместо старого дисплея, верните прежний дисплей на место и выполните следующее. Выберите “SONY” в списке “Изготовители”, а затем выберите необходимое название модели в списке “Модели” в окне выбора устройств Windows. Если название модели этого монитора не отображается в списке “Модели”, попробуйте воспользоваться функцией “Plug & Play.”
При использовании Macintosh: • При подключении компьютера Macintosh используйте при необходимости переходник (не прилагается). Переходник необходимо подключать к компьютеру до подключения кабеля видеосигнала.
Симптом	Проверьте следующее
Скачки, дрожание иливолнобразные колебанияизображения	Отрегулируйте шаг и фазу (только аналоговый сигнал RGB) (стр. 16).Попробуйте подключить дисплей к другой сетевой розетке, желательно от другого контура.Неполадка, связанная с подключением компьютера или другого оборудования, а не с дисплеемОбратитесь к руководству по графическому адаптеру, чтобы проверить, правильные ли параметры установлены для Вашего дисплея.Удостоверьтесь в том, что графический режим (VESA, Macintosh 19" Color и др.) и частота входного сигнала соответствуют характеристикам дисплея. Даже в подходящем частотном диапазоне некоторые графические адаптеры подают слишком узкий для корректной синхронизации дисплея синхронизирующий импульс.Этот дисплей не обрабатывает уплотненные сигналы. Установите прогрессивные сигналы.Подстройте частоту регенерации компьютера (частоту вертикальной развертки) для получения оптимального изображения.
Нечеткое изображение	Подстройте контрастность и яркость (стр. 15).Отрегулируйте шаг и фазу (только аналоговый сигнал RGB) (стр. 16).Неполадка, связанная с подключением компьютера или другого оборудования, а не с дисплеемУстановите на компьютере разрешение 1600 × 1200 .
“Тени” на изображении	Не используйте удлинители видеокабелей и/или коммутаторы видеосигнала.Проверьте, надежно ли закреплены в своих гнездах все разъемы.
Неправильные центровка или размер изображения (только аналоговый сигнал RGB)	Отрегулируйте шаг и фазу (стр. 16).Отрегулируйте положение изображения (стр. 16). Необходимо помнить, что в некоторых видеорежимах экран не заполняется до краев.
Изображение слишком маленькое	Неполадка, связанная с подключением компьютера или другого оборудования, а не с дисплеемУстановите на компьютере разрешение 1600 × 1200 .
Темное изображение • Отрегулируйте подсветку (стр. 15).Отрегулируйте яркость (стр. 15).Отрегулируйте гамму с помощью меню GAMMA (стр. 15).После включения дисплей становится ярким через несколько минут.Изображение может становиться темным в зависимости от выбранного режима ECO.
Волнистые или муаровые разводы на экране	Отрегулируйте шаг и фазу (только аналоговый сигнал RGB) (стр. 16).
Неравномерная окраска изображения	Отрегулируйте шаг и фазу (только аналоговый сигнал RGB) (стр. 16).
Белый цвет не выглядит белым	Подстройте цветовую температуру (стр. 15).
Кнопки дисплея не работают(на экране появляется ♂-π	Если для функции БЛОКИРОВКАМЕНЮ установлено значение “ВКЛ”, установите значение “ВЫКЛ” (стр. 17).
Устройство, подключенное по кабелю USB, не работает.	Убедитесь, что кабель USB (прилагается) подключен правильно (стр. 8).Нажмите переключатель MAIN POWER и индикатор ⚙️ (питание), чтобы включить дисплей.Проблемы, связанные с компьютером или другим подключенным устройствомУбедитесь, что устройство включено.Переустановите обновленный драйвер USB. За дополнительной информацией обращайтесь к производителю устройства.Если не удается управлять компьютером с помощью клавиатуры или мыши, подключенных к дисплею, подключите клавиатуру или мышь непосредственно к компьютеру. Перезапустив компьютер, снова подключите устройство USB. Завершив этот процесс, снова подключите клавиатуру или мышь к дисплею. Если дисплей подключен к компьютеру, клавиатуре или мыши через порт USB, возможно, вы не сможете управлять компьютером с помощью этих устройств после перезагрузки.
Монитор через некоторое время отключается	Неполадка, связанная с подключением компьютера или другого оборудованияОтключите режим энергосбережения в компьютере.
На экране меню разрешение отображается неправильно.	В зависимости от настройки видеоплаты разрешение, отображаемое на экране меню, может не совпадать с тем, что настроено на компьютере.
После выключения питания индикатор ⚙️ (питания) некоторое время светится	Когда выключатель питания включен, а кнопка ⚙️ (питание) не нажата, или когда монитор находится в режиме экономии энергии, при выключении питания с помощью выключателя MAIN POWER индикатор ⚙️ (питание) гаснет не сразу. Это не является неполадкой.

Отображение информации об этом дисплее

В момент получения дисплеем видеосигнала нажмите кнопку MENU и не отпускайте ее в течение не менее 5 секунд, пока не появится информационное окно.

Чтобы это окно исчезло, нажмите кнопку MENU еще раз.

Пример

Несмотря на то, что в стандарте безопасности этот монитор официально обозначается как SDM-S205 в продаже будет использоваться название SDM-S205F/S205K.

При возникновении неполадок свяжитесь с местным официальным дилером Sony и предоставьте следующую информацию

• Номер модели
- Серийный номер
- Подробное описание неисправности
- Дата покупки
- Название и характеристики Вашего компьютера и графического адаптера
- Тип входных сигналов (аналоговый RGB/цифровой RGB)

Технические характеристики

Название модели SDM-S205F SDM-S205K
Панель ЖКД Тип панели: активная матрица а- Si TFT
Размер изображения:дюймов	20,1
Формат входного сигнала	Рабочая частота RGB ^1) По горизонтали: 28 – 92 кГц (аналоговый RGB)28 – 75 кГц (цифровой RGB)По вертикали: 48 – 85 Гц (аналоговый RGB)60 Гц (цифровой RGB)
Разрешение По горизонтали: макс.1600 точекПо вертикали: макс.1200 строк
Тип входного сигнала(цифровой/аналоговый)	Цифровой × 1/Аналоговый× 1
Уровни входного сигнала	Видеосигнал RGB0,7 Vp-p, 75 Ω, положительныйСигнал синхронизации уровень TTL, 2,2 кΩ, положительный или отрицательныйЦифровой сигнал RGB (DVI): TMDS (одно соединение)
Аудио вход	Стерео мини разъем, 0,5 Vrms
Аудио выход Стерео мини разъем
Порт USB	–	USB Full-Speed (макс. 12 Мбит/с)Порт A × 4, порт B × 2
Требования кисточнику питания	100 – 240 В, 50– 60 Гц, макс. 1,2 А
Потребляемая мощность	макс. 55 Вт
Рабочая температура 5	– 35 °C
Тип подставки С регулируемой высотой Поворотная
Размеры (ширина/высота/глубина)	Прибл. 441,5 × 410,5 – 520,5 × 277,5 mm(с подставкой)Прибл. 441,5 × 356,5 × 74 mm(без подставки)	Прибл. 441,5 × 421 – 551 × 277,5 mm(с подставкой (Обычное положение))Прибл. 356,5 × 470,5 – 600,5 × 277,5 mm(с подставкой (Повернутое положение))Прибл. 441,5 × 356,5 × 74 mm(без подставки)
Масса	Прибл. 9,6 kg (с подставкой)Прибл. 6,0 kg (без подставки)	Прибл. 9,9 kg (с подставкой)Прибл. 6,1 kg (без подставки)
Plug & Play DDC2B
Принадлежности	См. стр. 6

1) Рекомендуемый режим синхронизации по горизонтали и вертикали
- Ширина импульса горизонтальной синхронизации должна быть больше 4,8% общего периода горизонтальной развертки или 0,8 мкс, в зависимости от того, которая из них больше.
- Интервал между сигналами горизонтальной развертки должен быть больше 2,5 мкс.
- Интервал между сигналами вертикальной развертки должен быть больше 450 мкс.

Конструкция и характеристики могут изменяться без предварительного уведомления.
