SDM-S205 - Monitor SONY - Kostenlose Bedienungsanleitung

Produkttyp	LCD-Monitor
Marke	Sony
Modell	SDM-S205
Bildschirmgröße	20,1 Zoll (Diagonale)
Native Auflösung	1600 x 1200 Pixel (UXGA)
Seitenverhältnis	4:3
Helligkeit	250 cd/m²
Kontrast	500:1
Reaktionszeit	16 ms
Blickwinkel (horizontal/vertikal)	170° / 170°
Anschlüsse	VGA (D-Sub), DVI-D
Stromversorgung	100-240 V AC, 50/60 Hz
Stromverbrauch (typisch)	45 W
Verbrauch im Standby	Weniger als 1 W
Abmessungen (mit Standfuß, B x H x T)	452 x 452 x 235 mm
Gewicht (mit Standfuß)	7,2 kg
Hauptfunktionen	OSD-Menü, automatische Quellenerkennung, Bildeinstellungen
Pflege und Reinigung	Verwenden Sie ein weiches, trockenes Tuch, vermeiden Sie Lösungsmittel
Sicherheit	Verwenden Sie eine geerdete Steckdose, öffnen Sie das Gehäuse nicht
Ersatzteile und Reparierbarkeit	Nicht zutreffend, wenden Sie sich an einen autorisierten Service

Häufig gestellte Fragen - SDM-S205 SONY

Wie stelle ich die Helligkeit am Sony SDM-S205 ein?

Verwenden Sie die Tasten an der Vorderseite, um das OSD-Menü aufzurufen, navigieren Sie zu 'Helligkeit' und stellen Sie mit den +/- Tasten ein.

Was ist die maximale Auflösung, die dieser Monitor unterstützt?

Die native Auflösung beträgt 1600 x 1200 Pixel (UXGA). Er unterstützt auch niedrigere Auflösungen.

Wie schließe ich einen Computer an den Sony SDM-S205 an?

Verbinden Sie das mitgelieferte VGA- oder DVI-D-Kabel zwischen dem Monitor und Ihrem Computer. Der Monitor erkennt die Quelle automatisch.

Hat der Monitor integrierte Lautsprecher?

Nein, der Sony SDM-S205 ist ein Monitor ohne integrierte Lautsprecher. Verwenden Sie externe Lautsprecher.

Wie reinige ich den Bildschirm des Monitors?

Schalten Sie den Monitor aus und wischen Sie den Bildschirm vorsichtig mit einem weichen, trockenen Tuch ab. Verwenden Sie niemals chemische Reinigungsmittel.

Was tun, wenn der Bildschirm schwarz bleibt?

Überprüfen Sie, ob das Netzkabel eingesteckt und der Monitor eingeschaltet ist. Stellen Sie sicher, dass das Videokabel richtig angeschlossen und der Computer eingeschaltet ist.

Wie ändere ich die Sprache des OSD-Menüs?

Drücken Sie die Menütaste, gehen Sie zu 'Sprache' und wählen Sie Ihre Sprache aus den verfügbaren Optionen aus.

Ist der Monitor mit einer VESA-Halterung kompatibel?

Ja, der Sony SDM-S205 ist kompatibel mit dem VESA 100 x 100 mm Standard für Wandmontage.

Wie hoch ist der Stromverbrauch im Standby?

Im Standby-Modus beträgt der Verbrauch weniger als 1 Watt.

Wie aktiviere ich manuell den Standby-Modus?

Drücken Sie den Netzschalter, um den Monitor auszuschalten. Er wechselt automatisch in den Standby, wenn kein Signal erkannt wird.

BEDIENUNGSANLEITUNG SDM-S205 SONY

Bitte prüfen Sie den Lieferumfang des Bildschirms. Das Typenschild Ihres Bildschirmmodells befindet sich an der Rückseite des Bildschirms.

NOTICE

Sicherheitsmaßnahmen 4

Welches Modell haben Sie erworben? 5

Lage und Funktion der Teile und Bedienelemente ..... 5

Installation....6

Schritt 1: Zusammenbauen des Ständers ..... 6

Schritt 2: Anschließen der Videosignalkabel....7

Schritt 3: Anschließen von USB-Maus, USB-Tastatur oder anderen Geräten (nur bei Modellen mit USB-Anschluss). . . . . . . 8

Schritt 4: Anschließen der Audiokabel ..... 9

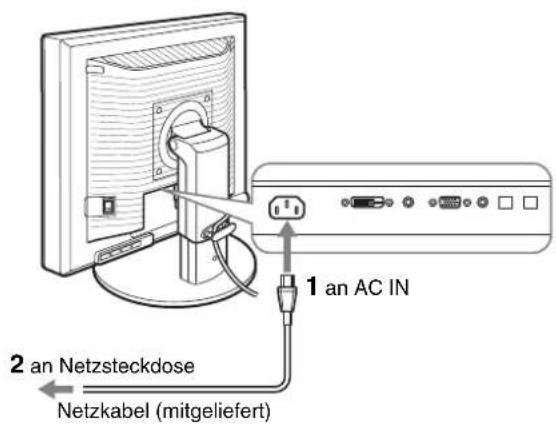

Schritt 5: Anschließen des Netzkabels ..... 9

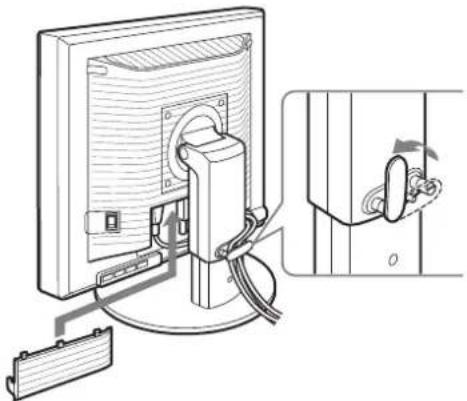

Schritt 6: Befestigen der Kabel und Schließen der Anschlussabdeckung 9

Schritt 7: Einschalten von Bildschirm und Computer .....10

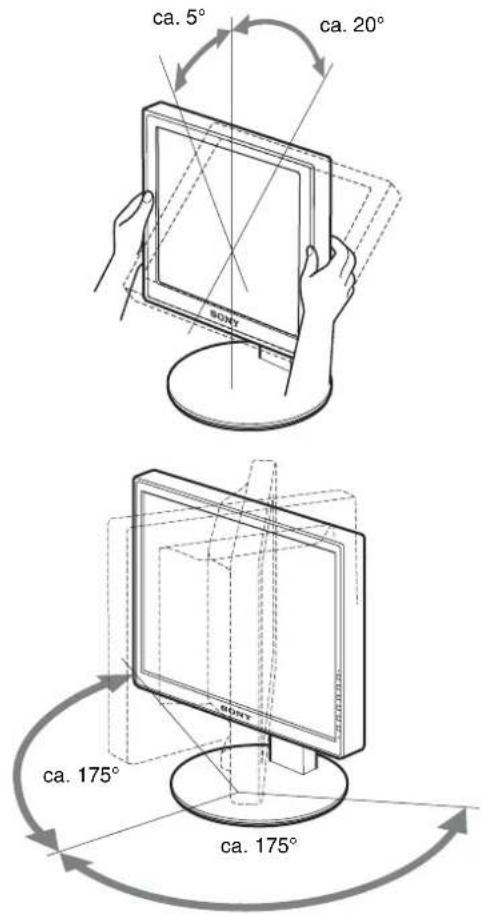

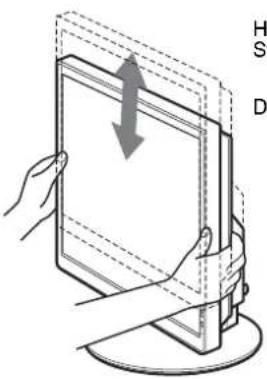

Schritt 8: Einstellung von Neigung und Höhe ..... 11

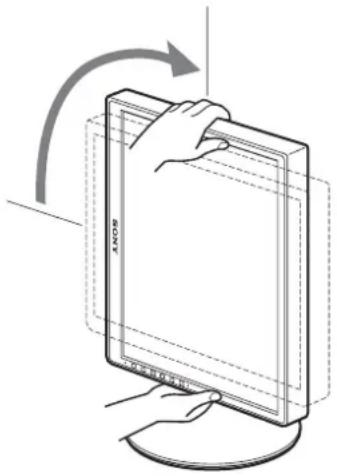

Umschalten des Bildes zwischen Hoch- und Querformat (nur bei Modellen mit Drehständer) 12

Auswählen des Eingangssignals (INPUT1/INPUT2) ..... 12

Einstellen des Bildschirms .....13

Navigieren in den Menüs 13

Liste der Menüoptionen 14

Menü BILD EINSTELLEN 15

A Menü BILDSCHIRM (nur bei analogem RGB-Signal) ..... 15

Menü ZOOM 16

Menü POSITION MENÜ 16

→ Menü EINGANGSERKENN 17

A Menü LANGUAGE....17

→← Menü ZURÜCKSETZEN (zum Zurücksetzen auf die Standardeinstellungen). . . . . . . 17

On Menü MENÜ-SPERRE 17

Menü OPTIONEN 17

Technische Merkmale ....18

Die Energiesparfunktion 18

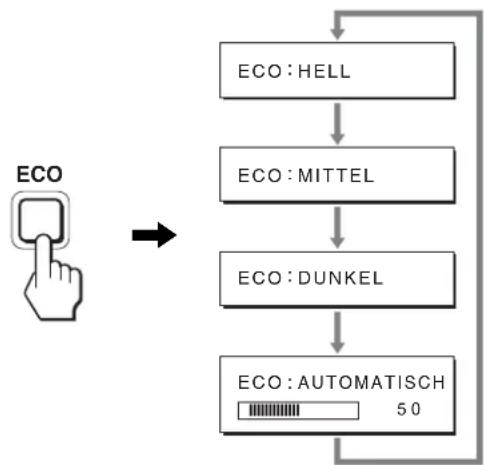

Verringern der Leistungsaufnahme (ECO-Modus) ..... 18

Automatische Helligkeitseinstellung (Lichtsensor) 18

Automatische Einstellung der Bildqualität (nur analoges RGB-Signal)....19

Die KVM-Funktion (Keyboard-Video-Mouse - Tastatur-Video-Maus). 19

Störungsbehebung .....20

Bildschirmmeldungen 20

Fehlersymptome und Abhilfemaßnahmen 21

Technische Daten .24

Sicherheitsmaßnahmen

Warnhinweis zum Netzanschluss

- Verwenden Sie ausschließlich das mitgelieferte Netzkabel. Wenn Sie ein anderes Netzkabel verwenden, achten Sie darauf, dass es für die Stromversorgung in Ihrem Land geeignet ist. Für Kunden in den USA

Wenn Sie kein geeignetes Netzkabel verwenden, entspricht dieser Monitor nicht den obligatorischen FCC-Standards.

Für Kunden in Großbritannien

Wenn Sie den Monitor in Großbritannien verwenden, benutzen Sie bitte das Kabel mit dem für Großbritannien geeigneten Stecker.

Beispiele für Steckertypen

für 100 bis 120 V Wechselstrom

für 200 bis 240 V Wechselstrom

nur für 240 V Wechselstrom

Die Netzsteckdose sollte sich in der Nähe des Geräts befinden und leicht zugänglich sein.

Aufstellort

Achten Sie darauf, dass der Monitor am Aufstell- oder Lagerort vor folgenden Bedingungen geschützt ist:

• Vor extremen Temperaturen wie sie zum Beispiel in der Nähe eines Heizkörpers, eines Warmluftauslasses oder in direktem Sonnenlicht auftreten. Extreme Temperaturen, zum Beispiel in einem in der Sonne geparkten Auto oder in der Nähe eines Warmluftauslasses, können bei dem Monitor zu einer Verformung des Gehäuses oder zu Fehlfunktionen führen.
• Vor mechanischen Vibrationen oder Stößen.
• Vor starken Magnetfeldern. Stellen Sie den Monitor daher nicht in der Nähe von Geräten auf, die solche Magnetfelder erzeugen, zum Beispiel Fernsehgeräten oder Haushaltsgeräten.
• Vor übermäßig viel Staub, Schmutz oder Sand, wie sie zum Beispiel an einem offenen Fenster oder einer Tür ins Freie auftreten können. Wenn Sie den Monitor vorübergehend im Freien benutzen müssen, treffen Sie geeignete Vorsorgemaßnahmen gegen Staub- und Schmutzpartikel in der Luft. Andernfalls kann es zu irreparablen Schäden am Gerät kommen.

Achten Sie darauf, die Lüftungsöffnungen oben an der Rückseite des Bildschirms nicht zu berühren, da diese sich erhitzen können.

Hinweise zum LCD-Bildschirm

• Stellen Sie das Gerät nicht so auf, dass der LCD-Bildschirm auf die Sonne gerichtet ist. Andernfalls könnte der LCD-Bildschirm beschädigt werden. Achten Sie darauf besonders, wenn Sie den Monitor in der Nähe eines Fensters aufstellen.
• Stoßen Sie nicht gegen den LCD-Bildschirm und zerkratzen Sie ihn nicht. Stellen Sie keine schweren Gegenstände auf den LCD-Bildschirm. Dadurch könnte die Gleichmäßigkeit des Bildes beeinträchtigt werden oder am LCD-Bildschirm könnten Fehlfunktionen auftreten.
• Wenn Sie den Monitor in einer kalten Umgebung benutzen, kann ein Nachbild auf dem LCD-Bildschirm zu sehen sein. Dies ist keine Fehlfunktion. Das Phänomen verschwindet, sobald wieder eine normale Umgebungstemperatur erreicht ist.
• Wenn Sie über längere Zeit ein Standbild anzeigen lassen, kann eine Zeit lang ein Nachbild zu sehen sein. Dieses Nachbild verschwindet nach einer Weile wieder.
• Der Bildschirm erwärmt sich bei Betrieb. Dies ist keine Fehlfunktion.

Hinweis zum LCD-Bildschirm (Flüssigkristallbildschirm)

Bitte beachten Sie, dass der LCD-Bildschirm in einer Hochpräzisionstechnologie hergestellt wird. Schwarze oder helle Lichtpunkte (rot, blau oder grün) können jedoch permanent auf dem LCD-Bildschirm zu sehen sein und unregelmäßige Farbstreifen oder helle Bereiche können auf dem LCD-Bildschirm erscheinen. Dies ist keine Fehlfunktion.

(Effektive Bildpunkte: über 99,99 %)

Wartung

• Trennen Sie unbedingt das Netzkabel von der Netzsteckdose, bevor Sie den Monitor reinigen.
• Reinigen Sie den LCD-Bildschirm mit einem weichen Tuch. Wenn Sie ein Glasreinigungsmittel verwenden, achten Sie darauf, dass es keine Antistatik-Lösung oder ähnliche Zusätze enthält, da diese zu Kratzern auf der Beschichtung des LCD-Bildschirms führen könnten.
• Reinigen Sie Gehäuse, Bedienfeld und Bedienelemente mit einem weichen Tuch, das Sie leicht mit einer milden Reinigungslösung angefeuchtet haben. Verwenden Sie keine Scheuermittel, Scheuerschwämme oder Lösungsmittel wie Alkohol oder Benzin.
• Berühren Sie die LCD-Bildschirmoberfläche nicht mit scharfen, rauhen oder spitzen Gegenständen wie zum Beispiel Kugelschreibern oder Schraubenzichern. Andernfalls könnte die LCD-Bildschirmoberfläche zerkratzt werden.
• Beachten Sie bitte, dass es zu Materialschäden oder zu Schäden an der LCD-Bildschirmbeschichtung kommen kann, wenn der Monitor flüchtigen Lösungsmitteln wie zum Beispiel Insektiziden ausgesetzt ist oder wenn er längere Zeit mit Gummi- oder Vinylmaterialien in Berühung kommt.

Transport

• Trennen Sie alle Kabel vom Display ab. Wenn Sie einen höhenverstellbaren Ständer verwenden, stellen Sie diesen auf die höchste Position ein und halten das LCD-Display an beiden Seiten gut fest. Achten Sie darauf, dass der Bildschirm beim Transport nicht verkratzt wird. Ein Fall des Displays kann eine Verletzung oder eine Beschädigung verursachen.
• Wenn Sie den Monitor zur Reparatur oder bei einem Umzug transportieren müssen, verpacken Sie ihn mithilfe der Originalverpackungsmaterialien wieder im Originalkarton.
• Bringen Sie den Anschlagstift des höhenverstellbaren Ständers wieder an, damit der Ständer während des Transports in der aktuellen Position fixiert ist.

Entsorgen des Monitors

• Entsorgen Sie den Monitor nicht im normalen Hausmüll.
• Die Leuchtstoffröhre in diesem Monitor enthält Quecksilber. Der Monitor muss in Übereinstimmung mit den Vorschriften der lokalen Umwelt- und Entsorgungsbehörden entsorgt werden.

Welches Modell haben Sie erworben?

Überprüfen Sie bitte als Erstes, welches Modell Sie erworben haben.

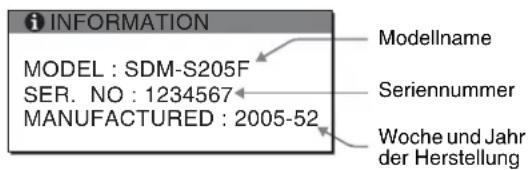

Den Modellnamen finden Sie an der Rückseite des Bildschirms (Beispiel: SDM-S205F).

Nicht bei allen Bildschirmmodellen stehen alle Geräte- bzw.

Menüfunktionen zur Verfügung.

Lage und Funktion der Teile und Bedienelemente

Weitere Informationen finden Sie auf den in Klammern angegebenen Seiten.

Die Abbildung zeigt nur eins der lieferbaren Bildschirmmodelle.

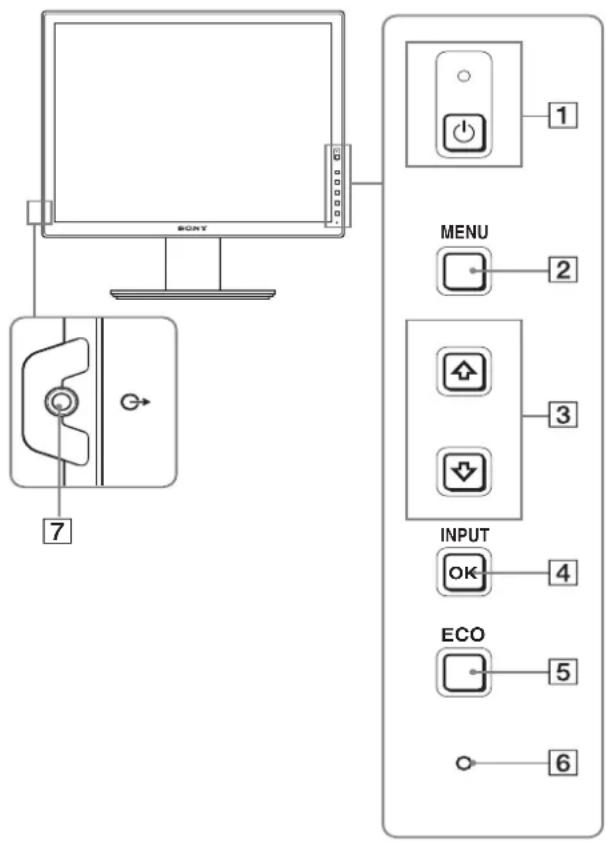

Vorderseite des Bildschirms

Bei den mit *gekennzeichneten Merkmalen gibt es hinsichtlich der Spezifikationen Unterschiede zwischen den Modellen. Näheres dazu finden Sie unter „Technische Daten“ (Seite 24).

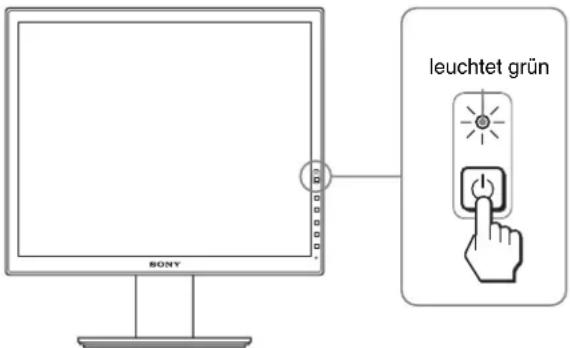

1 Netzschalter ⏻ und Netzanzeige ⏻ (Seiten 10, 18)

Wenn die Netzanzeige ⏻ rot leuchtet, dient dieser Schalter zum Einschalten des Bildschirms. Drücken Sie diesen Schalter erneut, um den Bildschirm wieder auszuschalten. Wenn die Netzanzeige ⏻ nicht leuchtet, drücken Sie den Hauptnetzschalter MAIN POWER ([8]).

2 Menütaste MENU (Seite 13)

Diese Taste dient zum Ein- bzw. Ausblenden des Menüs.

3 Tasten ↓/↑ (Seite 13)

Diese Tasten dienen zum Auswählen von Menüoptionen und Vornehmen von Einstellungen.

4Taste OK (Seite 13)

Diese Taste dient zum Aktivieren der Menüoptionen bzw. Einstellungen, die mit den Tasten ↓/↑ (3) ausgewählt wurden.

INPUT (Seite 12)

Diese Tasten dienen zum Umschalten des Videoeingangssignals zwischen INPUT1 und INPUT2, wenn zwei Computer an den Bildschirm angeschlossen sind. Diese Funktion ist nur verfügbar, wenn das Menü ausgeblendet ist.

5Taste ECO (Seite 18)

Mit dieser Taste kann der Stromverbrauch reduziert werden. Solange die Menüanzeige nicht eingeblendet ist, dient die Taste außerdem zum automatischen Optimieren der Bildqualität für das aktuelle Eingangssignal. Die Taste wird hierzu mindestens 3 Sekunden lang gedrückt gehalten (automatische Einstellung auf Tastendruck) (nur bei analogem RGB-Signal).

6 Lichtsensor (Seite 18)

Dieser Sensor misst die Helligkeit in der Umgebung des Bildschirms. Decken Sie den Sensor auf keinen Fall mit Papier o. ä. ab.

7 Audioausgangsbuchse (Seite 9)

Über diese Buchse werden Tonsignale an Lautsprecher oder andere Audiogeräte ausgegeben.

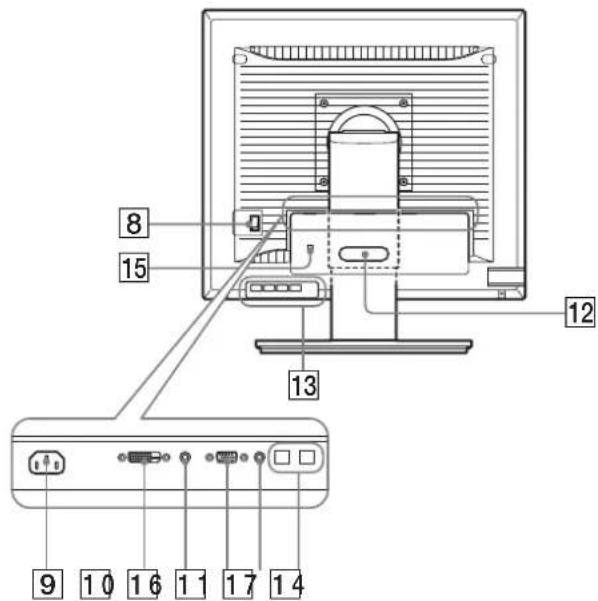

Rückseite des Bildschirms

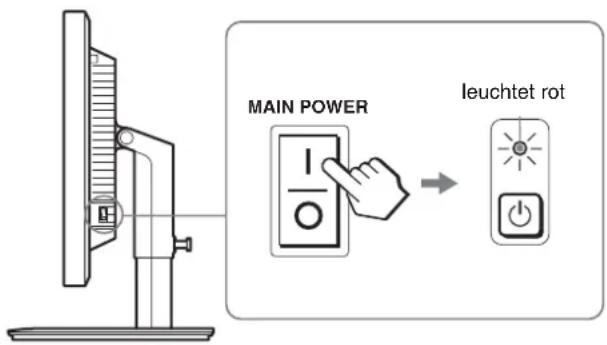

8 Hauptnetzschalter MAIN POWER (Seite 10)

Mit diesem Schalter schalten Sie die Hauptstromversorgung (MAIN POWER) des Bildschirms ein bzw. aus.

9 Netzeingang AC IN (Seite 9)

Mit diesem Anschluss verbinden Sie das Netzkabel (mitgeliefert).

10 DVI-D-Eingangsanschluss (digitales RGB) (Seite 8)

An diesem Anschluss werden digitale RGB-Videosignale eingespeist, die DVI Rev. 1.0 entsprechen.

11 HD15-Eingang (analoges RGB) (Seite 8)

Dieser Anschluss dient zum Einspeisen von analogen RGB-Videosignalen (0,700 Vp-p, positiv) und Synchronisationssignalen.

12 Kabelhalter (Seite 9)

Mit diesem Halter können Sie Kabel sicher am Bildschirm befestigen.

13 USB-Anschluss für nachgeschaltete Geräte (nur bei Modellen mit USB-Anschluss) (Seite 8)*

Wenn Sie eine USB-Maus, eine USB-Tastatur und zwei Computer an den Monitor anschließen, können Sie zwischen den Eingangssignalen von den beiden Computern wechseln.

14 USB-Anschluss für vorgeschaltete Geräte (nur Modelle mit USB-Anschluss)*

Schließen Sie das USB-Kabel an den Computer und den Bildschirm an.

15 Diebstahlschutzbohrung

Die Diebstahlschutzbohrung ist für ein Micro Saver Security System von Kensington gedacht.

Micro Saver Security System ist ein Markenzeichen von Kensington.

16 Audiobuchse für INPUT1

Diese Buchse kann für die Eingabe des Tonsignals mit der Audioausgangsbuchse eines an INPUT1 angeschlossenen Computers bzw. Audiogeräts verbunden werden.

17 Audiobuchse für INPUT2

Diese Buchse kann für die Eingabe des Tonsignals mit der Audioausgangsbuchse eines an INPUT2 angeschlossenen Computers bzw. Audiogeräts verbunden werden.

Installation

Bevor Sie mit dem Bildschirm arbeiten, überprüfen Sie bitte, ob folgende Teile mitgeliefert wurden:

• LCD-Bildschirm

- Netzkabel

- Ständerfuß

• HD15-HD15-Videosignalkabel (analoges RGB)

• DVI-D-Videosignalkabel (digitales RGB)

• Audiokabel (Stereo-Ministecker)

- USB-Kabel *

- CD-ROM (Dienstprogramm für Windows/Macintosh, Bedienungsanleitung usw.)

• Garantiekarte

- Kurzreferenz

Bei den mit *gekennzeichneten Merkmalen gibt es hinsichtlich der Spezifikationen Unterschiede zwischen den Modellen.

Näheres dazu finden Sie unter „Technische Daten“ (Seite 24).

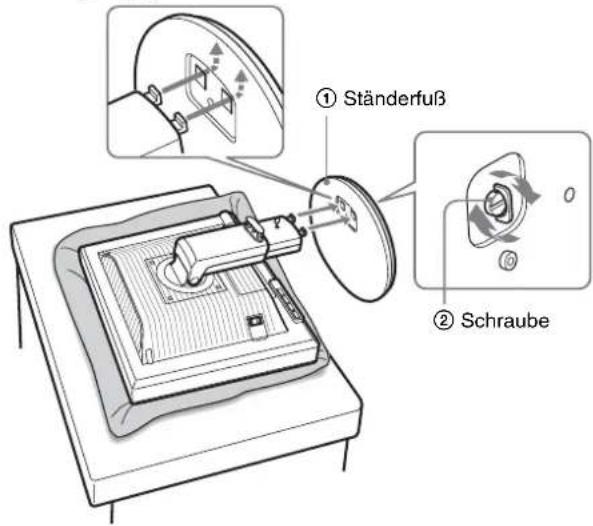

Schritt 1: Zusammenbauen des Ständers

Drücken Sie nicht auf den LCD-Bildschirm, wenn Sie den Bildschirm auf einen Schreibtisch oder eine ähnliche Ablagefläche legen oder darauf aufstellen. Andernfalls könnte die Gleichmäßigkeit des Bildes auf dem Bildschirm beeinträchtigt oder der LCD-Bildschirm beschädigt werden.

■ Wenn Sie den mitgelieferten Ständer verwenden

1 Öffnen Sie den Karton und nehmen Sie den Ständerfuß heraus.

2 Überprüfen Sie, ob die aufgelisteten Teile mitgeliefert wurden.

- An der Unterseite des Ständerfußes ist eine Schraube angebracht.

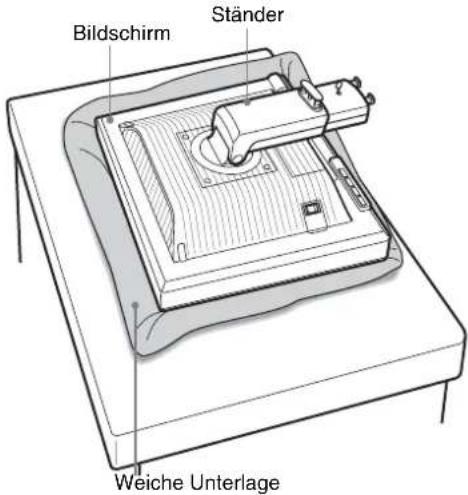

3 Legen Sie eine weiche Decke o. ä. auf einen Schreibtisch oder eine ähnliche Ablagefläche. Der LCD-Bildschirm und die Bildschirmoberfläche können beschädigt werden, wenn Sie den Bildschirm ohne Unterlage auf den Schreibtisch legen.

4 Nehmen Sie den Bildschirm aus dem Karton und legen Sie ihn auf den Schreibtisch. Richten Sie dabei den Rahmen des Bildschirms an der Tischkante aus.

5 Hängen Sie zum Anbringen des Ständerfußes die Aussparungen am Ständerfuß in die Vorsprünge am Ständer ein. ① Heben Sie den Griff der Schraube an und schrauben Sie den Ständerfuß gut fest. ② Achten Sie darauf, dass die Schraube gut fixiert ist und bringen Sie den Schraubengriff in die Ausgangsposition.

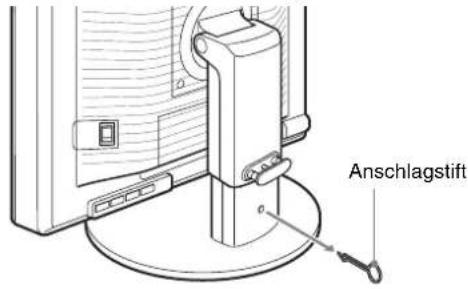

6 Entfernen Sie den Anschlagstift, nachdem Sie den höhenverstellbaren Ständer aufgestellt haben.

Hinweis

Entfernen Sie den Anschlagstift nicht, während der Ständer waagrecht liegt. Der Ständerfuß könnte sonst herausrutschen, herunterfallen und Verletzungen verursachen.

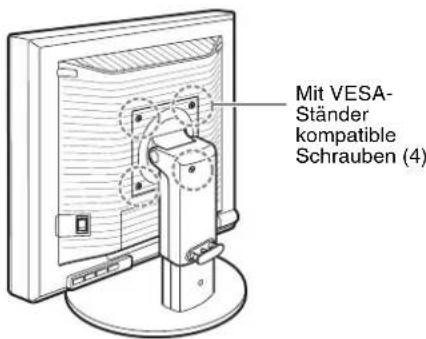

■ Wenn Sie den VESA-Ständer verwenden

Sie können den am Bildschirm montierten mitgelieferten Ständer abnehmen und einen VESA-Ständer eines anderen Herstellers anbringen.

Schritt 2: Anschließen der Videosignalkabel

- Schalten Sie vor dem Anschließen den Bildschirm und den Computer aus.

Hinweise

• Berühren Sie die Stifte des Videosignalkabelanschlusses nicht. Sie könnten die Stifte sonst möglicherweise verbiegen.
• Achten Sie darauf, den Stecker des Videosignalkabels korrekt am Anschluss auszurichten, damit die Stifte am Stecker des Videosignalkabels nicht verbogen werden.

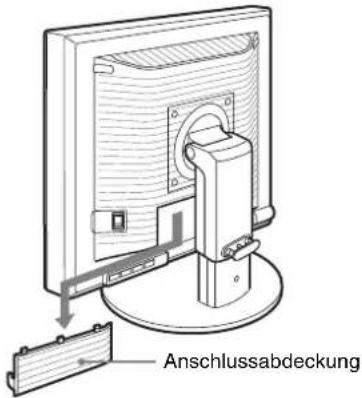

1 Schieben Sie die Anschlussabdeckung nach unten.

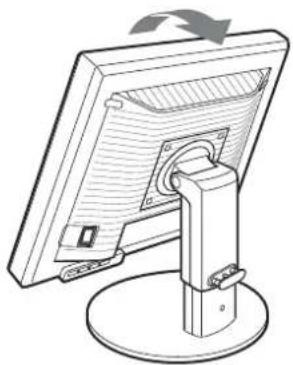

2 Neigen Sie den Bildschirm nach oben. Und stellen Sie den Bildschirmwinkel größer ein.

3 Schließen Sie die Videosignalkabel an den Bildschirm an.

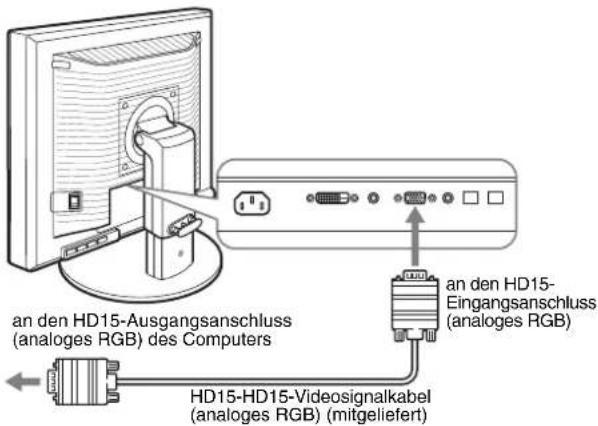

■ Anschließen eines Computers mit einem HD15-Ausgangsanschluss (analoges RGB)

Schließen Sie den Computer mit dem mitgelieferten HD15-HD15-Videosignalkabel (analoges RGB) an den HD15-Eingangsanschluss (analoges RGB) am Bildschirm an.

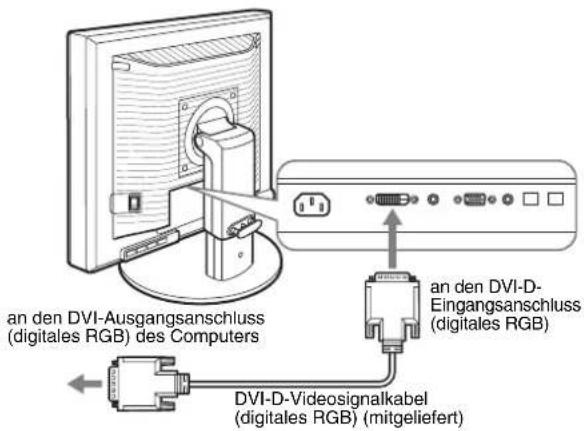

■ Anschließen eines Computers mit einem DVI-Ausgangsanschluss (digitales RGB)

Schließen Sie den Computer mit dem mitgelieferten DVI-D-Videosignalkabel (digitales RGB) an den DVI-D-Eingangsanschluss (digitales RGB) am Bildschirm an.

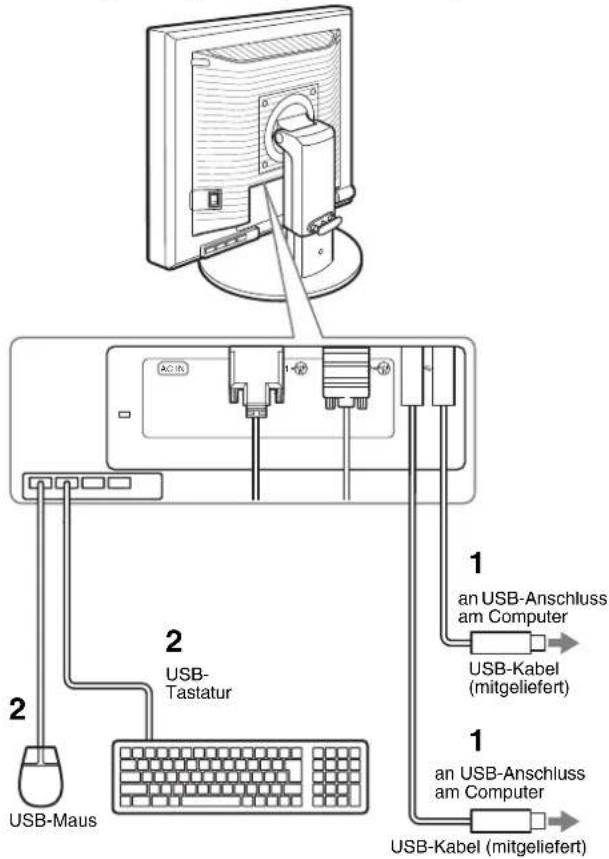

Schritt 3: Anschließen von USB-Maus, USB-Tastatur oder anderen Geräten (nur bei Modellen mit USB-Anschluss) \*

Wenn Sie eine USB-Maus, eine USB-Tastatur oder andere Geräte anschließen, können Sie zwischen den Eingängen wechseln (KVM-Funktion).

Einzelheiten dazu finden Sie unter „Die KVM-Funktion“ (Seite 19). Wenn Sie den Bildschirm ohne USB-Maus, USB-Tastatur und andere Geräte verwenden, fahren Sie mit Schritt 4 fort.

1 Verbinden Sie den Bildschirm und den Computer mit dem mitgelieferten Kabel.

2 Schließen Sie die USB-Maus, die USB-Tastatur oder andere Geräte an den Bildschirm an.

Für Macintosh:

Wenn Sie eine Macintosh-Tastatur mit Netztaste an den USB-Anschluss für nachgeschaltete Geräte anschließen, funktioniert die Netztaste an der Tastatur unter Umständen nicht. Benutzen Sie zum Einschalten entweder die Netztaste am Computer oder verbinden Sie die Tastatur direkt mit dem Computer, schalten Sie diesen ein und verbinden Sie dann den USB-Anschluss für nachgeschaltete Geräte mit der Tastatur.

Hinweise

• Der USB-Anschluss dieses Bildschirms ist mit Windows 2000/Windows XP Professional/Windows XP Home Edition und Macintosh kompatibel.
• Wenn an den Computer bereits eine USB-Maus, eine USB-Tastatur oder andere Geräte angeschlossen sind, lösen Sie die USB-Maus, die USB-Tastatur bzw. die anderen Geräte und schließen Sie sie erneut an.
• Diese Konfiguration ist ausschließlich für USB-kompatible Computer und Betriebssysteme gedacht. Weitere Erläuterungen finden Sie in der Bedienungsanleitung zum Computer oder Betriebssystem.

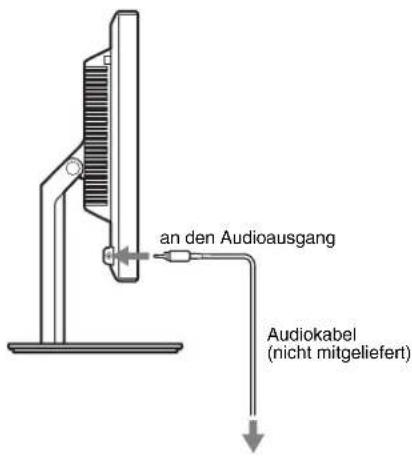

Schritt 4:Anschließen der Audiokabel

Wenn kein Ton ausgegeben werden soll, ist diese Verbindung nicht erforderlich.

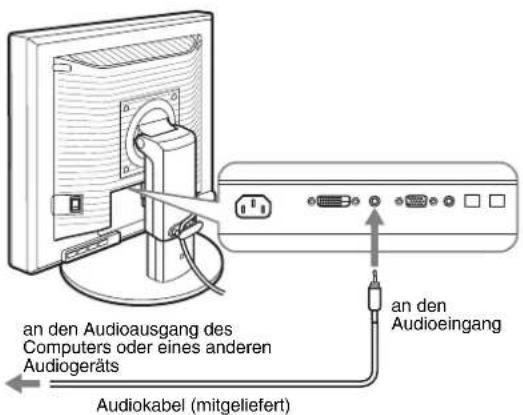

1 Verbinden Sie die Audioeingangsbuchse am Bildschirm über das mitgelieferte Audiokabel mit der Audioausgangsbuchse am Computer oder an einem anderen Audiogerät.

2 Schließen Sie ein Audiokabel (nicht mitgeliefert) fest an die Audioausgangsbuchse am Bildschirm an.

Die Audioausgabe ändert sich, wenn der Audioeingangs- und Audioausgangsanschluss des Bildschirms angeschlossen wurden. Schließen Sie Audiogeräte an, die den in den Audioeingangsspezifikationen des Bildschirms angegebenen Eingangswerten entsprechen. Wenn der Eingang zu hoch ist, kann der Bildschirm beschädigt werden.

Schritt 5:Anschließen des Netzkabels

1 Schließen Sie das mitgelieferte Netzkabel fest an den Netzeingang AC IN des Bildschirms an.

2 Schließen Sie das andere Ende fest an eine Netzsteckdose an.

Schritt 6: Befestigen der Kabel und Schließen der Anschlussabdeckung

1 Führen Sie die Kabel durch den Kabelhalter, wie auf der Abbildung zu sehen.

2 Schließen Sie die Anschlussabdeckung.

Achten Sie beim Bündeln der Kabel darauf, dass diese noch etwas Spiel haben. Andernfalls lösen sie sich möglicherweise von den Anschlüssen bzw. Steckern, wenn Sie den Bildschirmwinkel einstellen. Wenn Sie die Kabel zu straff ziehen, können sie beschädigt werden.

Schritt 7: Einschalten von Bildschirm und Computer

1 Vergewissern Sie sich, dass die Netzanzeige ⏻ rot blinkt. Bei Lieferung ist der Hauptnetzschalter MAIN POWER auf I eingestellt.

Hinweis

Wenn der Hauptnetzschalter MAIN POWER an der rechten Seite des Bildschirms nicht auf I steht, drücken Sie die Seite I.

Vergewissern Sie sich, dass die Netzanzeige ⏻ rot blinkt.

2 Drücken Sie den Netzschalter ⏻ vorne rechts am Bildschirm.

Die Netzanzeige ⏻ leuchtet grün auf.

3 Schalten Sie den Computer ein.

Wenn auf dem Bildschirm kein Bild erscheint

• Das Netzkabel und die Videosignalkabel müssen richtig angeschlossen sein.
• Wenn „KEIN EING SIGNAL“ auf dem Bildschirm erscheint:
• Der Computer befindet sich im Stromsparmodus. Drücken Sie eine beliebige Taste auf der Computertastatur oder bewegen Sie die Maus.
  – Vergewissern Sie sich, dass das Eingangssignal korrekt eingestellt ist, indem Sie die Taste OK drücken (Seite 12).
• Wenn „KABEL NICHT VERBUNDEN“ auf dem Bildschirm erscheint:
  – Überprüfen Sie, ob die Videosignalkabel richtig angeschlossen sind.
  – Vergewissern Sie sich, dass das Eingangssignal korrekt eingestellt ist, indem Sie die Taste OK drücken (Seite 12).
• Wenn „UNZULÄSSIGER BEREICH“ erscheint: Schließen Sie wieder Ihren alten Bildschirm an. Stellen Sie dann die Grafikkarte des Computers auf folgende Werte ein.

	Analoges RGB Digitales RGB
Horizontal-frequenz	28–92 kHz 28–75 kHz
Vertical-frequenz	48–85 Hz 60 Hz
Auflösung	1.600 × 1.200 oder weniger

Schlagen Sie bitte unter den weiteren Informationen über Bildschirmmeldungen nach (siehe „Fehlersymptome und Abhilfemaßnahmen“ auf Seite 21).

Spezielle Treiber werden nicht benötigt

Dieser Monitor entspricht dem Plug-and-Play-Standard „DDC“, so dass alle Daten des Monitors automatisch erkannt werden. Daher muss kein spezifischer Treiber auf dem Computer installiert werden.

Wenn Sie den Monitor an den Computer anschließen und diesen dann zum ersten Mal starten, wird möglicherweise der Hardware-Assistent auf dem Bildschirm angezeigt. Gehen Sie in diesem Fall nach den Anweisungen auf dem Bildschirm vor. Der Plug-and-Play-Monitor ist automatisch ausgewählt, so dass Sie ohne weitere Vorbereitungen mit diesem Monitor arbeiten können.

Die Vertikalfrequenz wechselt zu 60 Hz.

Da das Flimmern auf dem Monitor fast nicht sichtbar ist, können Sie die Einstellung unverändert lassen. Sie brauchen die Vertikalfrequenz nicht auf einen besonders hohen Wert einzustellen.

Schritt 8: Einstellung von Neigung und Höhe

Mit dem Ständer können Sie den Bildschirm innerhalb der unten abgebildeten Winkel nach Bedarf einstellen.

Fassen Sie den LCD-Bildschirm an beiden Seiten und stellen Sie den Bildschirm wie gewünscht ein.

Wenn Sie den höhenverstellbaren Ständer verwenden, können Sie wie unten dargestellt auch die Höhe des Bildschirms einstellen.

Fassen Sie den LCD-Bildschirm an beiden Seiten und stellen Sie ihn auf die gewünschte Höhe ein.

Drehständer ca. 130 mm

So können Sie ergonomisch mit dem Bildschirm arbeiten

Berücksichtigen Sie beim Einstellen des Bildschirmwinkels die Höhe von Schreibtisch und Stuhl und achten Sie darauf, dass auf dem Bildschirm keine Lichtreflexe auftreten.

Hinweise

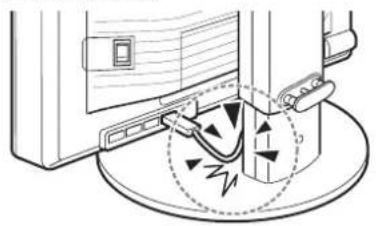

• Stoßen Sie den Bildschirm, die Kabel und andere USB-Geräte beim Einstellen der Bildschirmposition nicht gegen irgendwelche Gegenstände. Bewegen Sie den Bildschirm vorsichtig.
• Achten Sie darauf, dass keine Gegenstände unter dem Bildschirm liegen, wenn Sie die Höhe des Ständers einstellen. Andernfalls kann der Bildschirm beschädigt werden.
• Achten Sie beim Anschließen von USB-Produkten oder USB-Geräten an den Bildschirm darauf, diese nicht gegen den Ständerfuß zu stoßen. Beim Einstellen von Neigung und Höhe des Bildschirms kann dieser je nach Größe der Produkte bzw. Geräte beschädigt werden. (nur bei Modellen mit USB-Anschluss)

Umschalten des Bildes zwischen Hoch- und Querformat (nur bei Modellen mit Drehständer)\*

Wenn Ihr Computer über eine Funktion verfügt, mit der die Anzeige auf dem Bildschirm zwischen Hoch- und Querformat umgeschaltet werden kann, können Sie den Bildschirm um 90° drehen.

Stellen Sie das Umschalten des Formats zunächst am Computer ein und drehen Sie dann den Bildschirm.

Drehen des Bildschirms ins Hochformat

1 Stellen Sie zunächst am Computer das Drehen des Bildschirms um 90° gegen den Uhrzeigersinn ein.
2 Drücken Sie die Taste MENU am Bildschirm, wählen Sie „MENÜ DREHEN“ aus dem Menü OPTIONEN und wählen Sie „HOCHFORMAT“.

Sie können die Position des Menüs auf dem Bildschirm je nach Anzeigeformat ändern.

3 Halten Sie den Bildschirm an beiden Seiten fest und bringen Sie ihn vorsichtig in die höchste Position.

Hinweise

• Wenn der Bildschirm an ein USB-Gerät oder an USB-kompatible Produkte angeschlossen ist und Sie den Bildschirm drehen, kann er beschädigt werden.

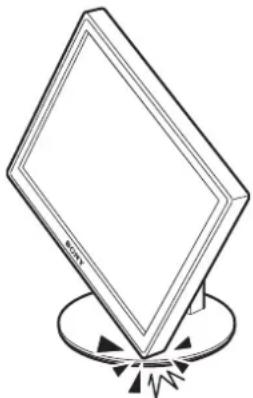

• Stoßen Sie den Bildschirm, die Kabel und andere USB-Geräte beim Drehen des Bildschirms nicht gegen irgendwelche Gegenstände. Bewegen Sie den Bildschirm vorsichtig.
• Wenn Sie den Bildschirm drehen wollen, entfernen Sie alle Kabel aus dem Kabelhalter, verschieben Sie sie vorsichtig und ziehen Sie nicht zu fest daran.

4 Halten Sie den Bildschirm an beiden Seiten fest und drehen Sie ihn langsam um 90° im Uhrzeigersinn.

Weiter als um 90° können Sie den Bildschirm nicht drehen.

5 Halten Sie den Bildschirm an beiden Seiten fest und stellen Sie Höhe und Neigung ein.

So bringen Sie den Bildschirm zurück in die ursprüngliche Position

1 Stellen Sie zunächst am Computer das Drehen des Bildschirms um 90° im Uhrzeigersinn ein.
2 Drücken Sie die Taste MENU am Bildschirm, wählen Sie „MENÜ DREHEN“ aus dem Menü OPTIONEN und wählen Sie „QUERFORMAT“.

Bringen Sie das Menü auf dem Bildschirm nun wieder zurück in die ursprüngliche Position.

3 Halten Sie den Bildschirm an beiden Seiten fest und bringen Sie ihn vorsichtig in die höchste Position.
4 Halten Sie den Bildschirm an beiden Seiten fest und drehen Sie ihn langsam um 90° gegen den Uhrzeigersinn.

Auswählen des Eingangssignals (INPUT1/INPUT2)

Drücken Sie die Taste OK.

Das Eingangssignal wechselt mit jedem Tastendruck auf OK.

Bildschirmmeldung (erscheint Konfiguration des ca. 5 Sekunden lang oben links) Eingangssignals

EINGANG1 : DVI-D DVI-D-Eingangsanschluss (digitales RGB) für INPUT1

EINGANG2 : HD15 HD15-Eingangsanschluss (analoges RGB) für INPUT2

Einstellen des Bildschirms

Vor dem Einstellen

Verbinden Sie den Bildschirm mit dem Computer und schalten Sie beide Geräte ein.

Die besten Ergebnisse erzielen Sie, wenn Sie nach dem Anschließen des Bildschirms an den Computer und dem Einschalten des Geräts mindestens 30 Minuten warten, bevor Sie irgendwelche Einstellungen vornehmen.

Mit den Bildschirmmenüs können Sie eine Vielzahl von Einstellungen vornehmen.

Navigieren in den Menüs

1 Rufen Sie das Hauptmenü auf.

Drücken Sie die Taste MENU, um das Hauptmenü auf dem Bildschirm aufzurufen.

2 Wählen Sie das Menü aus, in dem Sie Einstellungen vornehmen wollen.

Wählen Sie mit den Tasten ↓/↑ das gewünschte Menü aus. Wählen Sie mit der Taste OK die gewünschte Menüoption aus.

3 Wählen Sie einen Wert für die Option.

Nehmen Sie die Einstellung mit den Tasten ↓/↑ vor und drücken Sie dann die Taste OK.

Sobald Sie die Taste OK drücken, wird die Einstellung gespeichert und das vorherige Menü wird wieder angezeigt.

4 Schließen Sie das Menü.

Wenn Sie die Taste MENU einmal drücken, erscheint wieder die normale Anzeige. Wenn Sie keine weitere Taste drücken, wird das Bildschirmment nach etwa 45 Sekunden automatisch ausgeblendet.

■ Zurücksetzen der Werte auf die Standardeinstellungen

Sie können die Einstellungen über das Menü ZURÜCKSETZEN zurücksetzen. Weitere Informationen zum Zurücksetzen der Einstellungen finden Sie unter … (ZURÜCKSETZEN) auf Seite 17.

Liste der Menüoptionen

	SDM-S205F
Menü BILD EINSTELLEN
MODUS (ECO-Modus) HELL
	MITTEL
	DUNKEL
	AUTOMATISCH ^1)
HINTERGRUNDBEL ☑	1)
KONTRAST ☑	1) 2)
HELLIGKEIT ☑	2)
GAMMA BENUTZER	2)
	CAL. ^2)
FARBE 9300K
	6500K
	sRGB ^2)
	BENUTZER(GAIN und BIAS)
SMOOTHING TEXT
	STANDARD
	GRAFIK
MODUS ZURÜCK ☑
BILDSCHIRM AUTOMATISCH
	PHASE
	PITCH
	H CENTER
	V CENTER
ZOOM	FULL
	FORMAT GLEICH
	ORIGINAL
POSITION MENÜ ☑
EINGANGSERKENN AUTOMATIK	EIN
	EINGANG1
	EINGANG2
	AUTOMATIK AUS
LANGUAGE	ENGLISH
	FRANÇAIS
	DEUTSCH
	ESPAÑOL
	ITALIANO
	NEDERLANDS
	SVENSKA
	РУССКИЙ
	日本語
	中文
ZURÜCKSETZEN	OK
	ABBRECHEN
MENÜ-SPERRE	EIN
	AUS

	SDM-S205K
Menü BILD EINSTELLEN
MODUS (ECO-Modus) HELL
	MITTEL
	DUNKEL
	AUTOMATISCH ^1)
HINTERGRUNDBEL ☑	1)
KONTRAST ☑	1) 2)
HELLIGKEIT ☑	2)
GAMMA BENUTZER	2)
	CAL. ^2)
FARBE 9300K
	6500K
	sRGB ^2)
	BENUTZER(GAIN und BIAS)
SMOOTHING TEXT
	STANDARD
	GRAFIK
MODUS ZURÜCK ☑
BILDSCHIRM AUTOMATISCH
	PHASE
	PITCH
	H CENTER
	V CENTER
ZOOM	FULL
	FORMAT GLEICH
	ORIGINAL
POSITION MENÜ ☑
EINGANGSERKENN AUTOMATIK EIN
		EINGANG1
		EINGANG2
		AUTOMATIK AUS
LANGUAGE	ENGLISH
	FRANÇAIS
	DEUTSCH
	ESPAÑOL
	ITALIANO
	NEDERLANDS
	SVENSKA
	РУССКИЙ
	日本語
	中文
ZURÜCKSETZEN	OK
	ABBRECHEN
MENÜ-SPERRE	EIN
	AUS
OPTIONEN
MENÜ DREHEN	QUERFORMAT
	HOCHFORMAT

1) Wenn der ECO-Modus auf „AUTOMATISCH“ gesetzt ist, können Sie HINTERGRUNDBEL nicht einstellen.

2) KONTRAST, HELLIGKEIT und GAMMA können nicht eingestellt werden, wenn „sRGB“ ausgewählt ist.

Menü BILD EINSTELLEN

Optionen Taste ↑Taste ↓

MODUS	Stellen Sie den ECO-Modus ein.
HELL	Wählen Sie für die Helligkeit des Bildschirms HELL, MITTEL, DUNKEL oder AUTOMATISCH, um Energie zu sparen.
MITTEL
DUNKEL
AUTOMATISCH	Sie können einen Eingang festlegen und verschiedene Modi einstellen.
HINTERGRUNDBEL	Der Bildschirm wird heller.	Der Bildschirm wird dunkler.
KONTRAST Der Bildkontrast wird schärfer.		Der Bildkontrast wird weicher.
HELLIGKEIT	Das Bild wird heller (Schwarzwert).	Das Bild wird dunkler (Schwarzwert).

Hinweise

• Wenn der ECO-Modus auf „AUTOMATISCH“ gesetzt ist, können Sie HINTERGRUNDBEL nicht einstellen.
• Wenn Sie „sRGB“ auswählen, lassen sich KONTRAST und HELLIGKEIT nicht einstellen.

Optionen

γ GAMMA
Optionen Funktionen
BENUTZER	Sie können die Bildfarben selbst einstellen.
CAL. Mit diesem Modus wird am LCD-Bildschirm der ursprünglicheGammawert eingestellt. Stellen Siediesen Modus ein, wenn Sie für optimaleKalibrierergebnisse ein externesFarbkalibrierungssystem verwenden.

Hinweis

Wenn Sie „sRGB“ auswählen, lässt sich GAMMA nicht einstellen.

Optionen

☑ FARBE
Optionen Funktionen
9300K Die Blaukomponente wird verstärkt.
6500K Die Rotkomponente wird verstärkt.
sRGB1)	Wenn Sie „sRGB“ wählen, werden die Farben an das sRGB-Profil angepasst.Die sRGB-Farbeinstellung beruht auf einem Farbraumprotokoll nach Industriestandard für Computer-Produkte.Wenn Sie „sRGB“ wählen, muss als Farbeinstellung für den Computer das sRGB-Profil ausgewählt sein.
BENUTZER Sie können weitere Einstellungen für hellere Bereiche (GAIN: Weißwert) und dunklere Bereiche (BIAS: Schwarzwert) vornehmen. Außerdem können Sie die Farbeinstellungen speichern.

1) Ist ein Computer oder ein anderes Gerät, den/das Sie an den Bildschirm anschließen, nicht sRGB-konform, können Sie die Farben nicht auf das sRGB-Profil einstellen.

Wenn Sie „sRGB“ auswählen, lassen sich KONTRAST, HELLIGKEIT und GAMMA nicht einstellen.

Wenn Sie den ECO-Modus auf „AUTOMATISCH“ gesetzt haben, können Sie „sRGB“ nicht auswählen.

Optionen
SMOOTHING
Optionen Funktionen
TEXT Zeichen werden mit scharfen Konturen angezeigt. Dieser Modus eignet sich für textorientierte Anwendungen.
STANDARD Standardglättungseffekt.
GRAFIK	Bilder werden in guter Qualität angezeigt. Dieser Modus eignet sich für Fotos und sonstige Bilder.

Hinweis

Bei einer Auflösung des Bildsignals von 1.600 × 1.200 steht die Funktion SMOOTHING nicht zur Verfügung.

Optionen

→→MODUS ZURÜCK
Optionen	Funktionen
OK	Sie können HINTERGRUNDBEL, KONTRAST, HELLIGKEIT, GAMMA und FARBE auf die Standardwerte zurücksetzen.
ABBRECHEN	Das Zurücksetzen wird abgebrochen und das Menü wird wieder angezeigt.

A Menü BILDSCHIRM (nur bei analogem RGB-Signal)

■ Automatische Einstellung der Bildqualität Wenn am Bildschirm ein Eingangssignal eingeht, werden automatisch die Bildposition und die Schärfe (Phase/Pitch) eingestellt. So ist gewährleistet, dass das Bild auf dem Bildschirm scharf und in guter Qualität angezeigt wird (Seite 19).

Hinweis

Wenn die automatische Einstellung der Bildqualität aktiviert ist, funktioniert nur noch der Netzschalter ⏻.

Wenn das Bild mit der automatischen Einstellung der Bildqualität dieses Bildschirms nicht gut genug eingestellt wird

Sie können eine weitere automatische Einstellung der Bildqualität für das aktuelle Eingangssignal vornehmen. Näheres dazu finden Sie unter AUTOMATISCH weiter unten.

Wenn Sie darüber hinaus weitere Feineinstellungen der Bildqualität vornehmen müssen

Sie können die Schärfe (PHASE/PITCH) und die Position (horizontal/vertikal) des Bildes auch manuell einstellen.

Diese Einstellungen werden automatisch im Speicher festgehalten und wieder abgerufen, wenn dasselbe Eingangssignal erneut am Bildschirm eingeht. Eine Neueinstellung kann erforderlich werden, wenn Sie nach dem erneuten Anschluss des Computers das Eingangssignal ändern.

Optionen Funktionen

AUTOMATISCH Hiermit nehmen Sie für das aktuelle Eingangssignal die geeigneten Einstellungen für Phase und Pitch des Bildschirms sowie für die horizontale bzw. vertikale Position vor und speichern die Einstellungen.

■ Manuelles Einstellen der Bildschärfe und -position (PHASE/PITCH/H CENTER/V CENTER)

Sie können Bildschärfe und -position folgendermaßen einstellen.

1 Stellen Sie am Computer die Auflösung auf 1.600 × 1.200 ein.

2 Legen Sie die CD-ROM ein.

3 Starten Sie die CD-ROM und rufen Sie das Testmuster auf.

Für Windows-Benutzer Wenn die Auto-Run-Funktion eingeschaltet ist:

①Klicken Sie auf „Display Einstellung (UTILITY)“.
②Klicken Sie auf „Adjust“, um die Auflösung zu überprüfen, und klicken Sie dann auf „Next“.
Die Testmuster für PITCH, PHASE, H CENTER und V CENTER erscheinen nacheinander.

Wenn die Auto-Run-Funktion versagt:

①Öffnen Sie „Arbeitsplatz“ und klicken Sie mit der rechten Maustaste auf das CD-ROM-Symbol. Gehen Sie zu „Explorer“ und öffnen Sie das CD-ROM-Symbol.
②Öffnen Sie [Utility] und wählen Sie dann [Windows].
③Starten Sie [Win_Utility.exe].
Das Testmuster erscheint.

Für Macintosh-Benutzer

①Öffnen Sie [Utility] und wählen Sie dann [Mac].

②Starten Sie [Mac_Utility.exe].

Das Testmuster erscheint.

Optionen Tasten ↓/↑

PHASE Minimiert Horizontalstreifen auf dem Bildschirm.
PITCH Eliminiert Vertikalstreifen auf dem Bildschirm.
H CENTER Dient zum Korrigieren der Bildposition,
V CENTER	wenn das Bild nicht in der Mitte des Bildschirms angezeigt wird.

Menü ZOOM

Optionen Funktionen

FULL Das Eingangssignal wird in voller Größe auf dem Bildschirm angezeigt, unabhängig von dem Modus oder der Auflösung des Bildes.

FORMAT GLEICH Das Eingangssignal wird im tatsächlichen Bildseitenverhältnis auf dem Bildschirm angezeigt. Daher können je nach Signal schwarze Streifen oben und unten am Bildrand erscheinen.

ORIGINAL Das Eingangssignal wird mit der tatsächlichen Auflösung auf dem Bildschirm angezeigt. Signale mit einer niedrigeren Auflösung als 1.600 × 1.200 werden in der Bildschirmmitte und umgeben von einem schwarzen Rahmen angezeigt.

Hinweis

Bei einer Auflösung des Bildsignals von 1.600 × 1.200 steht diese Funktion nicht zur Verfügung. Das Bild wird auf dem Bildschirm als Vollbild angezeigt.

Menü POSITION MENÜ

Optionen Tasten ↓/↑

POSITION MENÜ Sie können die Position des Menüs auf dem Bildschirm ändern. Dabei haben Sie die Wahl zwischen 9 Positionen.

→ Menü EINGANGSERKENN

Sie können nach allen Eingangssignalen suchen und automatisch zwischen den Signalen umschalten.

Optionen Funktionen

AUTOMATIK EIN	Wenn am ausgewählten Eingang kein Signal eingeht oder wenn Sie mit der Taste OK einen Eingang auswählen, an dem kein Signal eingeht, erscheint eine Bildschirmmeldung (Seite 20). Dann prüft der Bildschirm, ob ein anderes Eingangssignal vorhanden ist, und schaltet automatisch zu dem betreffenden Eingang um.Wenn zu einem anderen Eingang umgeschaltet wird, erscheint der ausgewählte Eingang oben links auf dem Bildschirm.Wenn auch an diesem Eingang keine Signale eingespeist werden, wechselt der Bildschirm in den Energiesparmodus.
EINGANG1 Beim Einschalten des Bildschirms wirdEINGANG1 oder EINGANG 2 als vorrangige Einstellung angezeigt(EINGANGSERKENN funktioniert nicht).
AUTOMATIK AUS	Der Eingang wird nicht automatisch gewechselt. Drücken Sie die Taste OK, wenn Sie den Eingang wechseln möchten.

A Menü LANGUAGE

Optionen Tasten ↓/↑

ENGLISH	Englisch
FRANÇAIS	Französisch
DEUTSCH
ESPAÑOL	Spanisch
ITALIANO	Italienisch
NEDERLANDS	Niederländisch
SVENSKA	Schwedisch
РУССКИЙ	Russisch
日本語	Japanisch
中文	Chinesisch

→← Menü ZURÜCKSETZEN (zum Zurücksetzen auf die Standardeinstellungen)

Optionen Funktionen

OK Alle Einstellungen werden auf dieStandardwerte zurückgesetzt, mitAusnahme der Einstellungen im MenüA (LANGUAGE).

ABBRECHEN Das Zurücksetzen wird abgebrochen unddas Menü wird wieder angezeigt.

Menü MENÜ-SPERRE

Optionen Funktionen

EIN Nur der Netzschalter ⏻ funktioniert.Wenn Sie versuchen, eine andere Funktion auszuführen, erscheint das Symbol ⓄMENÜ-SPERRE) auf dem Bildschirm.

AUS Damit schalten Sie (MENÜ- SPERRE) aus. Wenn ⓄMENÜ-SPERRE) eingeschaltet ist und Sie die Taste MENU drücken, wird Ⓞ(MENÜ-SPERRE) automatisch ausgewählt.

Menü OPTIONEN\*

Optionen

MENÜ DREHEN

Optionen Funktionen

QUERFORMAT Die Anzeige erscheint im Querformat.

HOCHFORMAT Die Anzeige erscheint im Hochformat.

Technische Merkmale

Die Energiesparfunktion

Dieser Bildschirm erfüllt die Energiesparrichtlinien der VESA, des ENERGY STAR-Programms und des NUTEK-Standards. Wenn der Bildschirm an einen Computer oder eine Grafikkarte angeschlossen ist, der bzw. die DPMS-konform (Display Power Management Standard) für Analogeingangssignale/DMPM-konform (DVI Digital Monitor Power Management) für Digitaleingangssignale ist, wird der Stromverbrauch des Bildschirms wie unten erläutert reduziert.

Betriebsmodus Netzanzeige ⏻

Normalbetrieb grün
Deaktiviert ^1) (Tiefschlaf)	orange
Ausgeschaltet rot
Hauptstromversorgung ausgeschaltet	aus

1) Wenn der Computer in den Modus „Deaktiviert“ wechselt, geht kein Eingangssignal mehr ein und KEIN EING SIGNAL erscheint auf dem Bildschirm. Nach 5 Sekunden schaltet der Bildschirm in den Energiesparmodus. „Tiefschlaf“ ist ein Energiesparmodus, der von der EPA (Environmental Protection Agency - Umweltbehörde der USA) definiert wurde.

Verringern der Leistungsaufnahme (ECO-Modus)

Durch mehrmaliges Drücken der Taste ECO an der Vorderseite des Bildschirms können Sie die Bildschirmhelligkeit auswählen.

Der Modus wird auf dem Bildschirm angezeigt und die Bildhelligkeit wird je nach dem ausgewählten Modus eingestellt. Nach etwa 5 Sekunden wird das Menü automatisch ausgeblendet.

Mit dem Wechsel des Modus von HELL zu MITTEL zu DUNKEL wird der Bildschirm immer dunkler und die Leistungsaufnahme immer geringer.

Standardmäßig ist die Bildschirmhelligkeit auf HELL eingestellt.

Automatische Helligkeitseinstellung (Lichtsensor)

Der Monitor kann die Helligkeit des Bildschirms automatisch auf die Umgebungshelligkeit einstellen. Die Bildschirmhelligkeit wird auf den geeignetsten Wert eingestellt, wenn Sie den ECO-Modus mit der Taste ECO an der Vorderseite des Monitors auf AUTOMATISCH stellen oder wenn Sie den Modus im Menü BILD EINSTELLEN einstellen. Standardmäßig ist die Bildschirmhelligkeit auf „HELL“ eingestellt. Wenn Sie den ECO-Modus mit der Taste ECO vorn am Monitor auf „AUTOMATISCH“ setzen, wird der Einstellbalken angezeigt. Sie können die Helligkeit anhand des Balkens mit den Tasten ↓/↑ einstellen. Die Bildschirmhelligkeit ändert sich je nach dem Pegel, den Sie hier einstellen.

Automatische Einstellung der Bildqualität (nur analoges RGB-Signal)

Wenn am Bildschirm ein Eingangssignal eingeht, werden automatisch die Bildposition und die Schärfe (Phase/Pitch) eingestellt, so dass ein klares Bild auf dem Bildschirm erscheint.

Werkseitig vordefinierter Modus

Wenn ein Eingangssignal in den Bildschirm eingespeist wird, vergleicht der Bildschirm dieses Signal mit den werkseitig vordefinierten Modi im Speicher des Bildschirms und wählt automatisch den Modus aus, bei dem sich in der Bildschirmmitte eine hohe Bildqualität erzielen lässt. Wenn das Eingangssignal einem werkseitig vordefinierten Modus entspricht, wird das Bild automatisch mit den entsprechenden Standardeinstellungen angezeigt.

Wenn die Eingangssignale keinem der werkseitig vordefinierten Modi entsprechen

Wenn am Bildschirm ein Eingangssignal eingeht, das keinem der werkseitig vordefinierten Modi entspricht, wird an diesem Bildschirm die automatische Einstellungsfunktion für die Bildqualität aktiviert. Diese sorgt dafür, dass das Bild immer scharf und in guter Qualität auf dem Bildschirm angezeigt wird (innerhalb der folgenden Bildschirmfrequenzbereiche):

Horizontalfrequenz: 28–92 kHz (analoges RGB)

28–75 kHz (digitales RGB)

Vertikalfrequenz: 48–85 Hz (analoges RGB)

60 Hz (digitales RGB)

Wenn der Bildschirm zum ersten Mal Eingangssignale empfängt, die nicht einem der werkseitig voreingestellten Modi entsprechen, dauert es daher in der Regel länger als im Normalfall, bis ein Bild auf dem Bildschirm erscheint. Die bei diesem Prozess eingestellten Daten werden automatisch im Gerät gespeichert, so dass der Bildschirm beim nächsten Mal, wenn das entsprechende Signal cingeht, genauso schnell reagiert wie bei einem werkseitig voreingestellten Signal.

Wenn Sie Phase, Pitch und Bildposition manuell einstellen

Bei einigen Eingangssignalen werden mit der automatischen Einstellung der Bildqualität dieses Bildschirms Bildposition, Phase und Pitch möglicherweise nicht zufrieden stellend eingestellt. In diesem Fall können Sie die Einstellungen manuell vornehmen (Seite 16). Wenn Sie diese Einstellungen manuell vornehmen, werden sie als Benutzermodi im Gerät gespeichert und automatisch abgerufen, wenn am Bildschirm wieder die gleichen Eingangssignale eingehen.

Hinweis

Wenn die automatische Einstellung der Bildqualität aktiviert ist, funktioniert nur noch der Netzschalter ⏻.

Die KVM-Funktion (Keyboard-Video-Mouse - Tastatur-Video-Maus)\*

Sie können bis zu zwei Computer sowie eine USB-Maus und eine USB-Tastatur an den Bildschirm anschließen und mit der Taste INPUT/OK (Seite 8) zwischen den Eingangssignalen von den beiden Computern wechseln.

Der USB-Anschluss

• Es empfiehlt sich, die USB-Maus und die USB-Tastatur an den USB-Anschluss des Bildschirms anzuschließen. Wenn Sie andere Geräte als die oben genannten anschließen, funktioniert der Bildschirm möglicherweise nicht mehr einwandfrei. Eventuell funktionieren auch Bluetooth-kompatible Geräte nicht einwandfrei.
• Der USB-Anschluss am Bildschirm unterstützt USB Full-Speed (max. 12 Mbps).

Hinweise

• Wenn Sie die Taste INPUT/OK drücken, wird möglicherweise nicht sofort zwischen den Computern umgeschaltet.
• Installieren Sie den neuesten USB-Treiber für die USB-Geräte. Ein älterer USB-Treiber funktioniert möglicherweise nicht einwandfrei.
• Wenn Sie einen USB-Hub verwenden, setzen Sie die Eingangssignalerkennung im Menü EINGANGSERKENN auf AUTOMATIK AUS.

Störungsbehebung

Lesen Sie bitte im folgenden Abschnitt nach, bevor Sie sich an den Kundendienst wenden.

Bildschirmmeldungen

Wenn am Eingangssignal ein Fehler vorliegt, erscheint eine der folgenden Warnmeldungen auf dem Bildschirm. Schlagen Sie bitte die zugehörige Abhilfemaßnahme nach (siehe „Fehlersymptome und Abhilfemaßnahmen“ auf Seite 21).

Wenn „UNZULÄSSIGER BEREICH“ auf dem Bildschirm erscheint

Diese Meldung gibt an, dass das Eingangssignal nicht den technischen Daten des Bildschirms entspricht. Überprüfen Sie Folgendes.

Weitere Informationen zu den Bildschirmmeldungen finden Sie unter „Fehlersymptome und Abhilfemaßnahmen“ auf Seite 21.

Wenn „xxx.xkHz/ xxxHz“ auf dem Bildschirm erscheint

Diese Meldung gibt an, dass der Bildschirm die Horizontal- oder Vertikalfrequenz nicht unterstützt.

Die Zahlen geben die Horizontal- und Vertikalfrequenz des aktuellen Eingangssignals an.

Beispiel

Wenn „AUFLÖSUNG > 1600 × 1200“ auf dem Bildschirm erscheint

Diese Meldung gibt an, dass der Bildschirm die Auflösung nicht unterstützt (1.600 × 1.200 oder weniger).

Beispiel

Wenn „KEIN EING SIGNAL“ auf dem Bildschirm erscheint

Diese Meldung gibt an, dass am zurzeit ausgewählten Eingang kein Eingangssignal eingeht.

Wenn EINGANGSERKENN (Seite 17) auf EIN gesetzt ist, sucht der Bildschirm ein anderes Eingangssignal und wechselt den Eingang automatisch.

Beispiel

Wenn keine Eingangssignale eingehen, erscheint die Meldung „IN STROMSPARMODUS“.

Nach etwa 5 Sekunden wechselt der Bildschirm in den Energiesparmodus.

Wenn „KABEL NICHT VERBUNDEN“ auf dem Bildschirm erscheint

Diese Meldung gibt an, dass das Videosignalkabel nicht mehr an den zurzeit ausgewählten Eingang angeschlossen ist.

Wenn EINGANGSERKENN (Seite 17) auf EIN gesetzt ist, sucht der Bildschirm ein anderes Eingangssignal und wechselt den Eingang automatisch.

Beispiel

Wenn keine Eingangssignale eingehen, erscheint die Meldung „IN STROMSPARMODUS“.

Nach etwa 45 Sekunden wechselt der Bildschirm in den Energiesparmodus.

Fehlersymptome und Abhilfemaßnahmen

Wenn ein Problem auf den angeschlossenen Computer oder andere Geräte zurückzuführen ist, schlagen Sie bitte in der Bedienungsanleitung zu dem angeschlossenen Computer bzw. Gerät nach.

Symptom Überprüfen Sie bitte Folgendes
Es wird kein Bild angezeigt
Die Netzanzeige leuchtet nicht auf, wenn der Netzschalter gedrückt wird.	Überprüfen Sie, ob das Netzkabel korrekt angeschlossen ist.Überprüfen Sie, ob der Bildschirm am Hauptnetzschalter MAIN POWER eingeschaltet ist (Seite 10).
Die Netzanzeige leuchtet rot.	Überprüfen Sie, ob der Netzschalter eingeschaltet ist.
„KABEL NICHT VERBUNDEN“ erscheint auf dem Bildschirm.	Überprüfen Sie, ob das Videosignalkabel korrekt angeschlossen ist und alle Stecker fest in den Buchsen sitzen (Seite 7).Achten Sie darauf, dass am Videoeingangsanschluss keine Stifte verbogen oder eingedrückt sind.Überprüfen Sie, ob das richtige Eingangssignal ausgewählt ist (Seite 12).Ein nicht mitgeliefertes Videosignalkabel ist angeschlossen. Wenn Sie ein nicht mitgeliefertes Videosignalkabel anschließen, erscheint unter Umständen KABEL NICHT VERBUNDEN am Bildschirm. Dabei handelt es sich nicht um eine Fehlfunktion.
Die Meldung „KEIN EING SIGNAL“ erscheint auf dem Bildschirm oder die Netzanzeige leuchtet orange.	Überprüfen Sie, ob das Videosignalkabel korrekt angeschlossen ist und alle Stecker fest in den Buchsen sitzen (Seite 7).Achten Sie darauf, dass am Videoeingangsanschluss keine Stifte verbogen oder eingedrückt sind.Überprüfen Sie, ob das richtige Eingangssignal ausgewählt ist (Seite 12).■ Durch den Computer oder andere angeschlossene Geräte, aber nicht durch den Bildschirm verursachte ProblemeDer Computer befindet sich im Stromsparmodus. Drücken Sie eine beliebige Taste auf der Computertastatur oder bewegen Sie die Maus.Überprüfen Sie, ob die Grafikkarte korrekt eingebaut ist.Überprüfen Sie, ob der Computer eingeschaltet ist.Starten Sie den Computer neu.
„UNZULÄSSIGER BEREICH“ erscheint auf dem Bildschirm (Seite 20).	■ Durch den Computer oder andere angeschlossene Geräte, aber nicht durch den Bildschirm verursachte ProblemeÜberprüfen Sie, ob die Videofrequenz im für den Bildschirm angegebenen Bereich liegt. Wenn Sie einen älteren Bildschirm durch diesen Bildschirm ersetzt haben, schließen Sie den alten Bildschirm wieder an und stellen Sie dann die Grafikkarte des Computers auf folgende Werte ein: Horizontal: 28 – 92 kHz (analoges RGB), 28 – 75 kHz (digitales RGB)Vertikal: 48 – 85 Hz (analoges RGB), 60 Hz (digitales RGB)Auflösung: 1.600 × 1.200 oder weniger
Sie arbeiten mit Windows. • Wenn Sie einen älteren Bildschirm durch diesen Bildschirm ersetzt haben, schließen Sie den alten Bildschirm wieder an und gehen folgendermaßen vor: Wählen Sie in der Liste „Hersteller“ die Option „SONY“ und wählen Sie dann in der Liste „Modelle“ im Windows-Geräteauswahlbildschirm das gewünschte Modell. Wenn der Modellname Ihres Geräts nicht in der Liste „Modelle“ angezeigt wird, versuchen Sie es mit „Plug & Play“.
Sie arbeiten mit einem Macintosh-System.	Wenn Sie einen Macintosh anschließen wollen, verwenden Sie gegebenenfalls einen Adapter (nicht mitgeliefert). Schließen Sie den Adapter an den Computer an, bevor Sie das Videosignalkabel anschließen.
Das Bild flimmert, springt, oszilliert oder ist gestört	Stellen Sie Pitch und Phase ein (nur analoges RGB-Signal) (Seite 16).Schließen Sie das Netzkabel des Bildschirms an eine andere Netzsteckdose, möglichst an einem anderen Stromkreis, an.■ Durch den Computer oder andere angeschlossene Geräte, aber nicht durch den Bildschirm verursachte ProblemeSchlagen Sie in der Anleitung zur Grafikkarte die korrekte Bildschirmeinstellung nach.Überprüfen Sie, ob der Grafikmodus (VESA, Macintosh 19 Zoll Farbe usw.) und die Frequenz des Eingangssignals von diesem Bildschirm unterstützt werden. Auch wenn die Frequenz innerhalb des unterstützten Bereichs liegt, arbeiten einige Grafikkarten möglicherweise mit einem Synchronisationsimpuls, der für eine korrekte Synchronisation des Bildschirms zu kurz ist.Dieser Bildschirm kann Signale im Zeilensprungmodus nicht verarbeiten. Stellen Sie progressive Signale ein.Stellen Sie die Auffrischungsrate am Computer (Vertikalfrequenz) auf den Wert ein, mit dem Sie die besten Bilder erzielen.
Das Bild ist verschwommen	Stellen Sie Helligkeit und Kontrast ein (Seite 15).Stellen Sie Pitch und Phase ein (nur analoges RGB-Signal) (Seite 16).■Durch den Computer oder andere angeschlossene Geräte, aber nicht durch den Bildschirm verursachte ProblemeStellen Sie die Auflösung am Computer auf 1.600 × 1.200 ein.
Doppelbilder sind zu sehen	Verwenden Sie keine Bildschirmverlängerungskabel und/oder Videoschaltboxen, wenn dieses Phänomen auftritt.Überprüfen Sie, ob alle Stecker fest in den jeweiligen Buchsen sitzen.
Das Bild ist nicht zentriert oder die Bildgröße ist nicht korrekt(nur analoges RGB-Signal)	Stellen Sie Pitch und Phase ein (Seite 16).Stellen Sie die Bildposition ein (Seite 16). Beachten Sie, dass bei bestimmten Videomodidie Anzeige nicht den gesamten Bildschirm füllt.
Das Bild ist zu klein	■Durch den Computer oder andere angeschlossene Geräte, aber nicht durch den Bildschirm verursachte ProblemeStellen Sie die Auflösung am Computer auf 1.600 × 1.200 ein.
Das Bild ist dunkel	Stellen Sie die Hintergrundbeleuchtung ein (Seite 15).Stellen Sie die Helligkeit ein (Seite 15).Stellen Sie über das Menü GAMMA den Gammawert ein (Seite 15).Nach dem Einschalten des Bildschirms dauert es einige Minuten, bis der Bildschirm hell wird.Je nach dem ausgewählten ECO-Modus wird der Bildschirm möglicherweise dunkler.
Wellenförmige oder elliptische Moiré-Effekte sind sichtbar	Stellen Sie Pitch und Phase ein (nur analoges RGB-Signal) (Seite 16).
Die Farbe ist nicht gleichmäßig	Stellen Sie Pitch und Phase ein (nur analoges RGB-Signal) (Seite 16).
Weiß sieht nicht weiß aus	Stellen Sie die Farbtemperatur ein (Seite 15).
Die Bedienelemente am Bildschirm funktionieren nicht(orscheint auf dem Bildschirm)	Wenn MENÜ-SPERRE auf „EIN“ gesetzt ist, setzen Sie die Option auf „AUS“ (Seite 17).
Das über das USB-Kabel angeschlossene Gerät funktioniert nicht	Überprüfen Sie, ob das USB-Kabel (mitgeliefert) richtig angeschlossen ist (Seite 8).Schalten Sie den Bildschirm am Hauptnetzschalter MAIN POWER und am Netzschalter ⏻ ein.■Durch den Computer oder andere angeschlossene Geräte verursachte ProblemeÜberprüfen Sie, ob das Gerät eingeschaltet ist.Installieren Sie die neueste Version des USB-Treibers. Weitere Informationen dazu erhalten Sie beim Hersteller des jeweiligen Produkts.Wenn sich der Computer mit der an den Bildschirm angeschlossenen Tastatur bzw. Maus nicht bedienen lässt, schließen Sie die Tastatur bzw. Maus direkt an den Computer an. Starten Sie den Computer neu und setzen Sie die USB-Verbindung zurück. Schließen Sie danach die Tastatur bzw. die Maus wieder an den Bildschirm an. Wenn der Bildschirm über den USB-Anschluss mit einem Computer, einer Tastatur oder einer Maus verbunden wird, können Sie den Computer damit nach einem Neustart möglicherweise nicht bedienen.
Der Bildschirm schaltet sich nach einer Weile aus	■Durch den angeschlossenen Computer oder andere Geräte verursachte ProblemeDeaktivieren Sie die Stromsparfunktion des Computers.
Die auf dem Menübildschirm angezeigte Auflösung ist nicht korrekt	Je nach Grafikkartencinstellung entspricht die auf dem Menübildschirm angezeigte Auflösung nicht der Auflösung, die am Computer eingestellt ist.
Wenn die Hauptstromversorgung ausgeschaltet wird, leuchtet die Netzanzeige ⏻ noch eine Weile	Wenn die Hauptstromversorgung eingeschaltet ist, aber der Netzschalter ⏻ nicht gedrücktwurde, oder wenn sich der Monitor im Energiesparmodus befindet, schaltet sich die Netzanzeige ⏻ möglicherweise nicht sofort aus, wenn Sie das Gerät am Schalter MAIN POWER ausschalten. Dies ist keine Fehlfunktion.

Anzeigen von Informationen zu diesem

Bildschirm

Während Videosignale am Bildschirm eingehen, halten Sie die Taste MENU mehr als 5 Sekunden lang gedrückt, bis ein Feld mit Informationen erscheint.

Drücken Sie erneut die Taste MENU, um das Feld auszublenden.

Beispiel

Der für den Sicherheitsstandard registrierte Modellname dieses Geräts lautet SDM-S205*Im Vertrieb werden jedoch die Namen SDM-S205F/S205K verwendet.

Lässt sich ein Problem mit den oben angegebenen Maßnahmen nicht beheben, wenden Sie sich an einen autorisierten Sony-Händler. Halten Sie die folgenden Informationen bereit:

• Modellname
• Seriennummer
  • Detaillierte Beschreibung des Problems
• Kaufdatum
• Modellbezeichnung und technische Daten des Computers und der Grafikkarte
• Typ der eingespeisten Signale (analoge RGB-Signale/digitale RGB-Signale)

Technische Daten

Modellname SDM-S205F	SDM-S205K
LCD-Bildschirm Bildschirmtyp: a-Si-TFT-Aktivmatrix
Bildgröße: Zoll 20,1
Eingangssignalformat RGB-Betriebsfrequenz Horizontal: 28 – 92 kHz (Analoges RGB)28 – 75 kHz (Digitales RGB)Vertical: 48 – 85 Hz (Analoges RGB)60 Hz (Digitales RGB)
Auflösung Horizontal: bis zu	1.600 PunkteVertikal: bis zu 1.200 Zeilen
Art des Eingangssignals(digital/analog)	1 × digital/1 × analog
Eingangssignalpegel	Analoges RGB-Videosignal0,7 Vp-p, 75 Ω, positivSYNC-SignalTTL-Pcgel, 2,2 kΩ, positiv oder negativDigitales RGB-Signal (DVI): TMDS (einfache Verbindung)
Audioeingang Stereo-Minibuchse, 0,5 V effektiver Mittelwert
Audioausgang Stereo-Minibuchse
USB-Anschluss – USB Full-Speed (max. 12 Mbps)		A-Anschluss × 4, B-Anschluss × 2
Betriebsspannung	100 – 240 V, 50 – 60 Hz, bis zu 1,2 A
Leistungsaufnahme	bis zu 55 W
Betriebstemperatur 5 – 35 °C
Art des Ständers	Höhenverstellbar	Drehbar
Abmessungen (B/H/T)	ca. 441,5 × 410,5 – 520,5 × 277,5 mm(mit Ständer)ca. 441,5 × 356,5 × 74 mm(ohne Ständer)	ca. 441,5 × 421 – 551 × 277,5 mm(mit Ständer (normal))ca. 356,5 × 470,5 – 600,5 × 277,5 mm(mit Ständer (gedreht))ca. 441,5 × 356,5 × 74 mm(ohne Ständer)
Gewicht	ca. 9,6 kg (mit Ständer)ca. 6,0 kg (ohne Ständer)	ca. 9,9 kg (mit Ständer)ca. 6,1 kg (ohne Ständer)
Plug & Play	DDC2B
Zubehör	Erläuterungen dazu finden Sie auf Seite 6.

1) Empfohlene Werte für das horizontale und vertikale Timing
- Das horizontale Synchronbreitenverhältnis sollte bei mehr als 4,8 % des horizontalen Gesamt-Timing oder bei 0,8 μSek. liegen, je nachdem, welcher Wert höher ist.
• Die horizontale Austastbreite sollte über 2,5 μSek. liegen.
• Die vertikale Austastbreite sollte über 450 μSek. liegen.
Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

Energisparfunktion 17

KVM-funktion (Funktionen Tangentbord-Video-Mus) ..... 18

Felsökning....19

Skärmmeddelanden 19

Alternativ Funktioner

Alternativ Funktioner

KVM-funktion (Funktionen Tangentbord-Video-Mus)\*

Technische kenmerken....17

Technische gegevens ....23

Technische kenmerken

Stroomspaarfunctie
