Tipo de producto	Monitor LCD
Marca	Sony
Modelo	SDM-S205
Tamaño de la pantalla	20,1 pulgadas (diagonal)
Resolución nativa	1600 x 1200 píxeles (UXGA)
Relación de aspecto	4:3
Luminosidad	250 cd/m²
Contraste	500:1
Tiempo de respuesta	16 ms
Ángulo de visión (horizontal/vertical)	170° / 170°
Conectividad	VGA (D-Sub), DVI-D
Alimentación	100-240 V CA, 50/60 Hz
Consumo eléctrico (típico)	45 W
Consumo en espera	Menos de 1 W
Dimensiones (con base, ancho x alto x profundo)	452 x 452 x 235 mm
Peso (con base)	7,2 kg
Funciones principales	Menú OSD, detección automática de fuente, ajustes de imagen
Mantenimiento y limpieza	Usar un paño suave y seco, evitar disolventes
Seguridad	Usar un enchufe con toma de tierra, no abrir la carcasa
Piezas de repuesto y reparabilidad	No aplicable, contacte a un servicio autorizado

Preguntas frecuentes - SDM-S205 SONY

¿Cómo ajustar el brillo en el Sony SDM-S205?

Use los botones del panel frontal para acceder al menú OSD, luego navegue hacia 'Brillo' y ajústelo con los botones +/-

¿Cuál es la resolución máxima compatible con este monitor?

La resolución nativa es de 1600 x 1200 píxeles (UXGA). También puede admitir resoluciones inferiores

¿Cómo conectar una computadora al Sony SDM-S205?

Conecte el cable VGA o DVI-D suministrado entre el monitor y su computadora. El monitor detecta automáticamente la fuente

¿El monitor tiene altavoces integrados?

No, el Sony SDM-S205 es un monitor sin altavoces integrados. Use altavoces externos

¿Cómo limpiar la pantalla del monitor?

Apague el monitor y limpie suavemente la pantalla con un paño suave y seco. Nunca use productos químicos

¿Qué hacer si la pantalla se queda en negro?

Verifique que el cable de alimentación esté enchufado y que el monitor esté encendido. Asegúrese de que el cable de video esté correctamente conectado y que la computadora esté encendida

¿Cómo cambiar el idioma del menú OSD?

Presione el botón Menú, vaya a 'Idioma' y seleccione su idioma entre las opciones disponibles

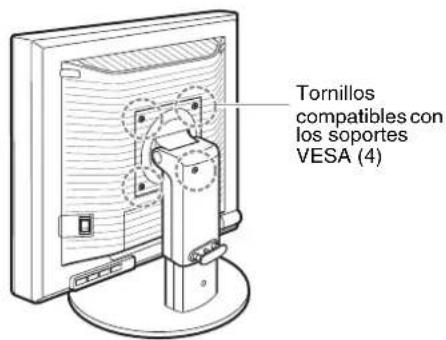

¿El monitor es compatible con un soporte VESA?

Sí, el Sony SDM-S205 es compatible con el estándar VESA 100 x 100 mm para montaje en pared

¿Cuál es el consumo eléctrico en espera?

En modo de espera, el consumo es inferior a 1 vatio

¿Cómo activar el modo de espera manualmente?

Presione el botón de encendido para apagar el monitor. Pasa automáticamente a modo de espera si no se detecta ninguna señal

MANUAL DE USUARIO SDM-S205 SONY

Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo.

Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo.

Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo.

Monitor de computador en color LCD TFT

SDM-S205

Registro del propietario

Los números de serie y de modelo están situados en la parte posterior de la unidad.

Anote dichos números en los espacios suministrados a continuación. Téngalos a mano siempre que se ponga en contacto con su proveedor en relación con este producto.

N° de modelo ____ N° de serie ____

ADVERTENCIA

Para reducir el riesgo de incendios o electrocución, no exponga este aparato a la lluvia ni a la humedad.

Dentro de la unidad existen voltajes peligrosamente altos. No abra la carcasa. Solicite asistencia técnica únicamente a personal cualificado.

Aviso de FCC

Este equipo ha sido probado y cumple con los límites para un dispositivo digital de Clase B, de acuerdo con el Apartado 15 del reglamento de la FCC. Dichos límites se establecieron para proporcionar una protección razonable contra interferencias dañinas en una instalación residencial. Este equipo genera, utiliza y puede emitir energía de radiofrecuencia y, si no se instala y utiliza según las instrucciones, puede causar interferencias dañinas a las radiocomunicaciones. No obstante, no se garantiza que no se producirá interferencias en una instalación en particular. Si este equipo causa interferencias dañinas a la recepción de radio o televisión, que se pueden determinar encendiendo y apagando el equipo, se recomienda al usuario que intente corregirlas mediante una o varias de las siguientes medidas:

- Cambiar la orientación o la ubicación de la antena de recepción.

- Incrementar la distancia entre el equipo y el receptor.

- Conectar el equipo a un tomacorriente situado sobre un circuito distinto al que utiliza el receptor.

- Ponerse en contacto con el proveedor o con un técnico especialista en radio y televisión para obtener ayuda.

Se le advierte de que la realización de cambios o modificaciones no aprobados explícitamente en este manual puede anular su autorización para utilizar este equipo.

IMPORTANTE

Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo.

Si desea realizar alguna pregunta acerca de este producto, puede llamar al número siguiente:

Sony Customer Information Services Center 1-800-222-7669 o visitar el sitio Web http://www.sony.com/

Declaración de conformidad

Nombre comercial: SONY

Modelo: SDM-S205

*

Nota: hace referencia a un número cualquiera

o a un carácter alfanumérico.

Entidad responsable: Sony Electronics Inc.

Dirección: 16530 Via Esprillo, San Diego, CA

92127 U.S.A.

Número de teléfono: 858-942-2230

Este dispositivo cumple con el Apartado 15 del reglamento de la FCC. Su funcionamiento está sujeto a las dos condiciones siguientes: (1) Este dispositivo no debe causar interferencias perjudiciales, y (2) este dispositivo debe aceptar cualquier interferencia que reciba, incluidas las interferencias que puedan causar un mal funcionamiento.

Compruebe la caja de cartón que venía con la pantalla. La etiqueta identificativa del modelo de la pantalla se encuentra en la parte posterior de la pantalla.

AVISO

Este aviso sólo es aplicable para Estados Unidos y Canadá. Si se envía a Estados Unidos y/o Canadá, sólo debe instalarse un cable de suministro de alimentación UL LISTED/CSA LABELLED que cumpla las especificaciones siguientes: ESPECIFICACIONES

Tipo de enchufe Enchufe Nema de 5-15 patillas

Cable Tipo SVT o SJT, 3 x 18 AWG mínimo

Longitud 4,5 metros máximo

Clasificación 7 A, 125 V mínimo

NOTICE

que este producto cumple las directrices ENERGY STAR de uso eficiente de la energía eléctrica.

Este monitor cumple con las directrices TCO'99.

(para el modelo negro)

Este monitor cumple con las directrices TCO'03.

(para el modelo plateado)

Índice

Precauciones 4

Comprobación del nombre de modelo de la pantalla ..... 5

Identificación de componentes y controles. 5

Configuración.....6

Configuración 1: Montaje del soporte. 6

Configuración 2: Conexión de los cables de señal de vídeo .....7

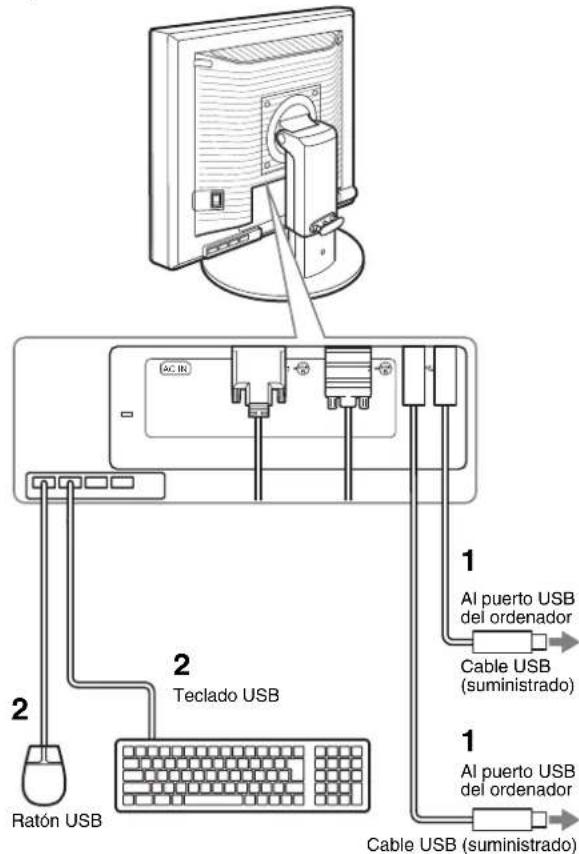

Configuración 3: Conexión del ratón USB, el teclado USB u otros dispositivos (sólo para modelos equipados con puerto USB) .. 8

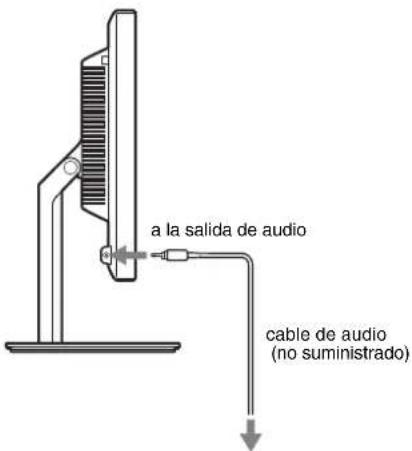

Configuración 4: Conexión de los cables de audio .....9

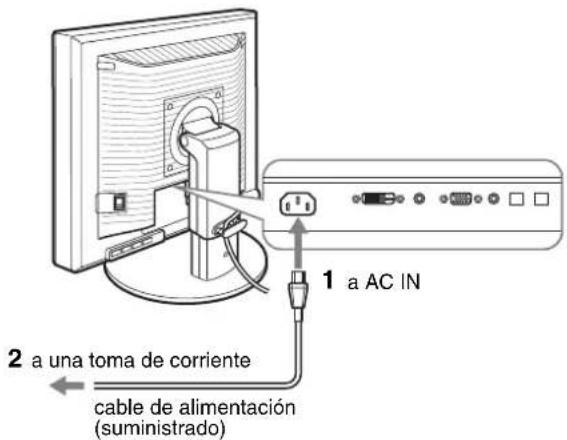

Configuración 5: Conexión del cable de alimentación .....9

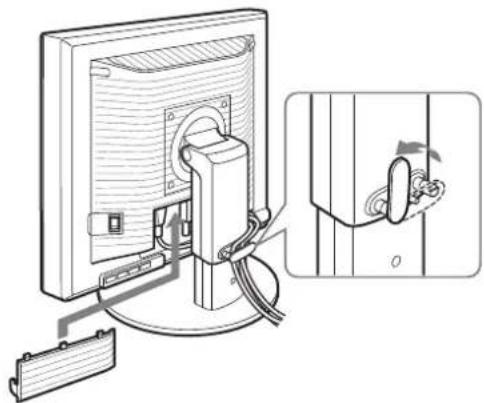

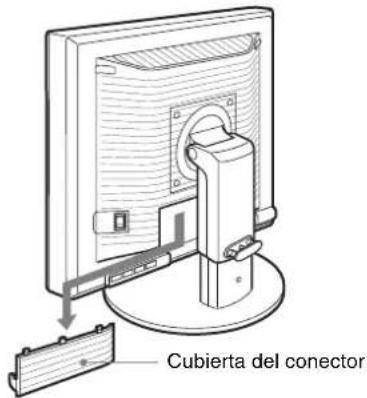

Configuración 6: Fijación de los cables y cierre de la cubierta del conector ....9

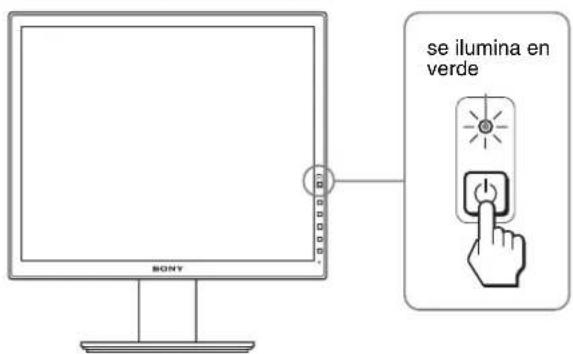

Configuración 7: Encendido de la pantalla y el ordenador.....10

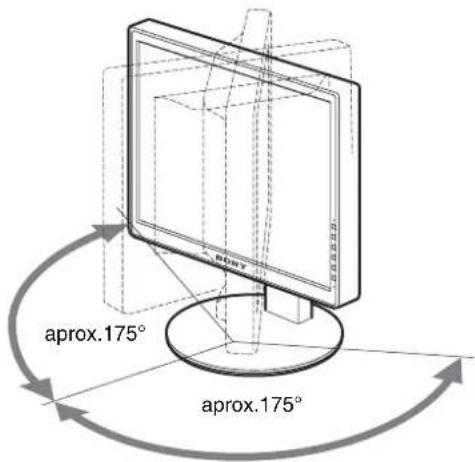

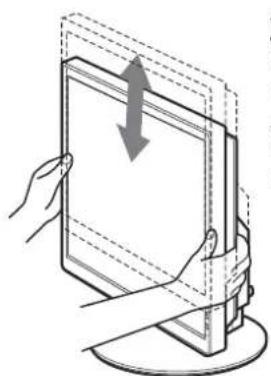

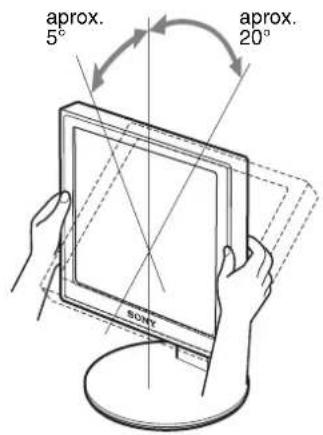

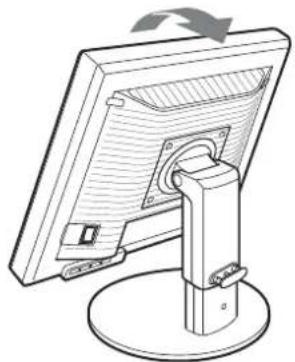

Configuración 8: Ajuste de la inclinación y la altura....11

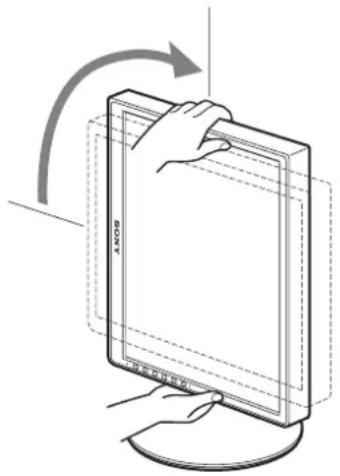

Cambio de la imagen a vertical u horizontal (solamente para los modelos instalados en el soporte giratorio) .. 12

Selección de la señal de entrada (INPUT1/INPUT2) ..... 12

ES

Personalización de la pantalla .....13

Navegación por el menú. 13

Lista de opciones de menú....14

Menú AJUSTE IMAGEN 15

A Menú PANTALLA (sólo para señales RVA analógicas) ..... 15

Menú ZOOM 16

Menú POSICIÓN MENÚ 16

→ Menú SIN SEÑAL ENTR 16

A Menú LANGUAGE 17

→← Menú REST (restablece los valores predeterminados) ..... 17

On Menú BLOQ DE AJUSTES 17

Menú OPCIÓN 17

Características técnicas .....17

Función de ahorro de energía 17

Reducción del consumo de energía (modo ECO) ..... 17

Función de ajuste automático del brillo (sensor de luz) ..... 18

Función de ajuste automático de la calidad de imagen (sólo para señales RVA analógicas). 18

Función KVM (Función Teclado-Vídeo-Ratón)....18

Solución de problemas....19

Mensajes en pantalla 19

Problemas y soluciones 20

Especificaciones .....23

REFERENCIA DE TERMINOLOGÍA 24

Advertencia sobre las conexiones de la alimentación

- Utilice el cable de alimentación suministrado. Si utiliza un cable de alimentación diferente, asegúrese de que es compatible con el suministro eléctrico local.

Para los usuarios en EE.UU.

Si no utiliza el cable adecuado, este monitor no cumplirá las normas obligatorias de la FCC.

Para los usuarios en el Reino Unido

Si emplea el monitor en el Reino Unido, utilice el cable de alimentación apropiado para dicho país.

Ejemplo de tipos de enchufe

para 100 a 120 V de ca para 200 a 240 V de ca

para 240 V de ca solamente

El equipo debe instalarse cerca de una toma de corriente de fácil acceso.

Instalación

No instale ni deje el monitor:

• En lugares sujetos a temperaturas extremas como, por ejemplo, cerca de un radiador, de una salida de aire caliente o bajo la luz solar directa. Si se expone a temperaturas extremas, como en un automóvil aparcado bajo la luz solar directa o cerca de una salida de aire caliente, podrían producirse deformaciones del exterior o fallos de funcionamiento.
• En lugares sujetos a vibraciones mecánicas o golpes.
• Cerca de equipos que generan campos magnéticos intensos, como un televisor o demás electrodomésticos.
• En lugares expuestos a grandes cantidades de polvo, suciedad o arena como, por ejemplo, cerca de una ventana abierta o de una salida al exterior. Si lo instala temporalmente en un lugar exterior, asegúrese de tomar las precauciones adecuadas contra polvo y suciedad. En caso contrario, podrían producirse fallos de funcionamiento irreparables.

Asegúrese de no tocar las aberturas de ventilación situadas en la parte superior posterior del monitor, ya que éstas se calientan.

Manejo de la pantalla LCD

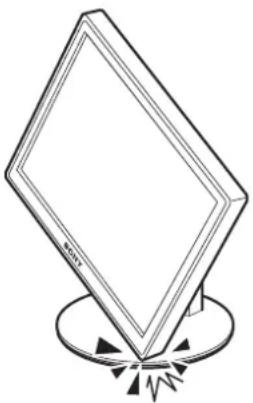

• No deje la pantalla LCD orientada al sol, ya que puede dañarse. Tenga cuidado cuando coloque el monitor cerca de una ventana.
• No presione ni arañe la pantalla LCD. No sitúe objetos pesados sobre la pantalla LCD. Si lo hace, la pantalla puede perder uniformidad o podrían producirse fallos de funcionamiento en el panel LCD.
• Si utiliza el monitor en un lugar frío, es posible que aparezca una imagen residual en la pantalla. Esto no es un fallo de funcionamiento. La pantalla recuperará el nivel de funcionamiento normal al aumentar la temperatura.
• Si una imagen fija permanece en pantalla durante mucho tiempo, es posible que aparezca una imagen residual durante un tiempo. Dicha imagen residual desaparecerá eventualmente.
• El panel LCD se calienta durante el funcionamiento. Esto no es un fallo de funcionamiento.

Nota sobre la pantalla LCD (Pantalla de cristal líquido)

Tenga en cuenta que la pantalla LCD está fabricada con tecnología de alta precisión. No obstante, pueden aparecer de forma constante en la misma puntos negros o brillantes de luz (rojos, azules o verdes) y ocasionalmente brillos o rayas de color irregular. Esto no es un fallo de funcionamiento.

(Puntos efectivos: más del 99,99%)

Mantenimiento

• Asegúrese de desenchufar el cable de alimentación de la toma de corriente antes de limpiar el monitor.
• Limpie la pantalla LCD con un paño suave. Si utiliza un producto líquido de limpieza de cristales, no emplee ningún producto que contenga soluciones antiestáticas ni aditivos similares, ya que puede dañar el revestimiento de la pantalla.
• Limpie el exterior, el panel y los controles con un paño suave ligeramente humedecido con una solución detergente poco concentrada. No utilice estropajos abrasivos, detergente en polvo ni disolventes, como alcohol o bencina.
• No frote, toque ni golpee la superficie de la pantalla LCD con objetos afilados o abrasivos, como un bolígrafo o un destornillador. Este tipo de contacto puede rayar el tubo de imagen.
• Tenga en cuenta que el material podría deteriorarse o el revestimiento de la pantalla LCD degradarse si expone el monitor a disolventes volátiles, como insecticidas, o si está en contacto durante mucho tiempo con materiales de caucho o de vinilo.

Transporte

• Desconecte todos los cables de la pantalla. Si utiliza un soporte de altura regulable, ajuste la altura lo más arriba posible y sujete firmemente ambos lados de la pantalla LCD. Asegúrese de no rayar la pantalla al transportarla. Si la pantalla se cae, ésta puede dañarse o usted puede sufrir daños.
• Cuando transporte este monitor para su reparación o desplazamiento, utilice la caja de cartón y los materiales de embalaje originales.

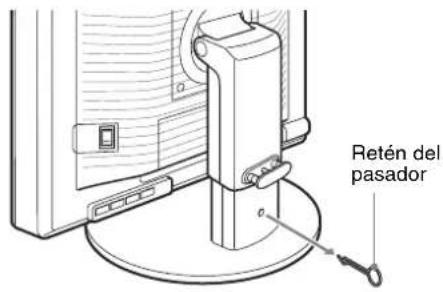

• Sustituya el retén del pasador por el soporte de altura regulable para fijar el soporte durante el traslado.

Desecho del monitor

• No deseche este monitor en basuras domésticas ordinarias.
• El tubo fluorescente utilizado en este monitor contiene mercurio. El desecho de este monitor debe realizarse de acuerdo con las normas de las autoridades sanitarias locales.

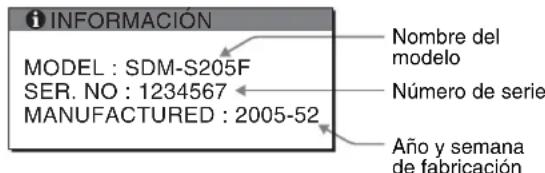

Comprobación del nombre de modelo de la pantalla

Compruebe primero el nombre de modelo de la pantalla que encontrará en la parte posterior de la misma (Ejemplo: SDMS205F).

Con algunos modelos de la pantalla no podrá utilizar determinadas funciones o menús.

Identificación de componentes y controles

Consulte las páginas que aparecen entre paréntesis para obtener información detallada.

La ilustración sólo muestra uno de los modelos de la pantalla disponibles.

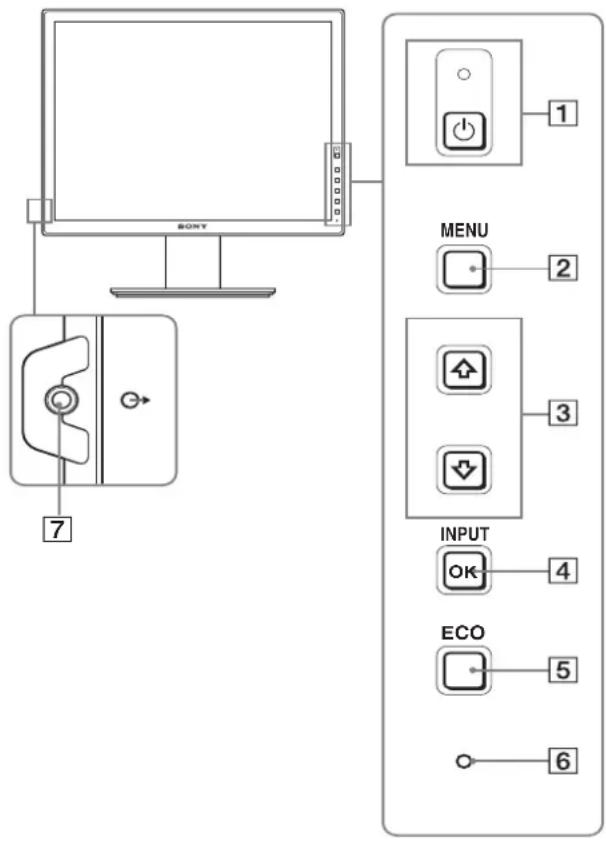

Parte frontal de la pantalla

El contenido de las especificaciones con la marca *variará en función de los modelos. Para obtener más información, consulte la sección “Especificaciones” (página 23).

1 Interruptor e indicador ⏻ (alimentación) (páginas 10, 17)

Este interruptor enciende la pantalla cuando el indicador ⏻ (alimentación) está en rojo. Vuelva a pulsarlo para apagar la pantalla.

Si el indicador ⏻ (alimentación) no se enciende, pulse el interruptor MAIN POWER (8).

2Botón MENU (página 13)

Este botón activa y desactiva la pantalla del menú.

3 Botones ↓/↑ (página 13)

Estos botones se utilizan para seleccionar los elementos del menú y realizar ajustes.

4Botón OK (página 13)

Este botón activa el elemento de menú seleccionado y los ajustes realizados con los botones ↓/↑ (3).

INPUT (página 12)

Estos botones alternan la señal de entrada de vídeo entre INPUT1 e INPUT2 cuando se conectan dos ordenadores a la pantalla. (Sólo está disponible cuando el menú está desactivado.)

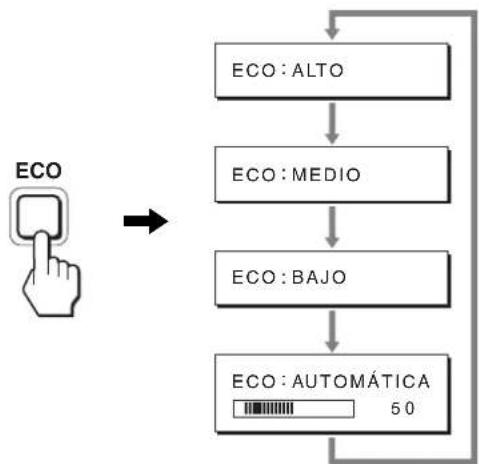

5Botón ECO (página 17)

Este botón se utiliza para reducir el consumo de energía. Cuando no se muestra la pantalla del menú, también se puede ajustar automáticamente la calidad de imagen de la señal de entrada actual manteniendo pulsado este botón durante más de 3 segundos (ajuste automático inmediato). (Únicamente señal RVA analógica)

6 Sensor de luz (página 18)

Este sensor mide el brillo del área alrededor de la pantalla. Asegúrese de no taparlo con papel, etc.

7 Toma de salida de audio (página 9)

Esta toma emite señales de audio a los altavoces o a cualquier otro equipo de audio.

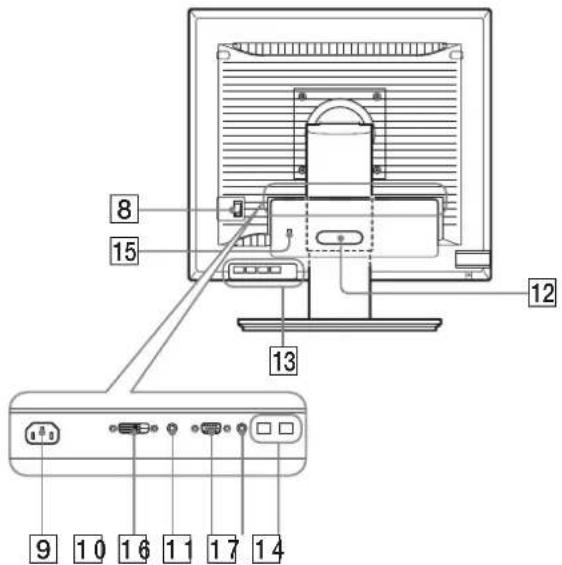

Parte posterior de la pantalla

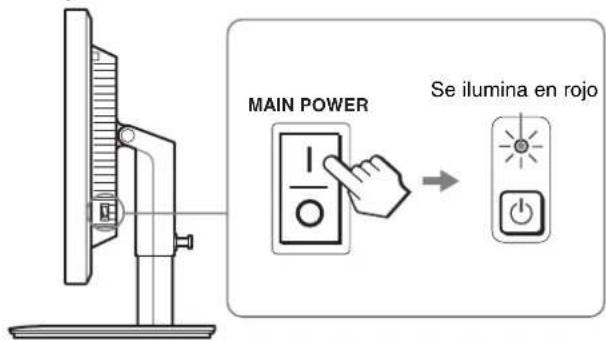

8Interruptor MAIN POWER (página 10)

Este interruptor es para encender y apagar el botón MAIN POWER de la pantalla.

Conecta el cable de alimentación (suministrado).

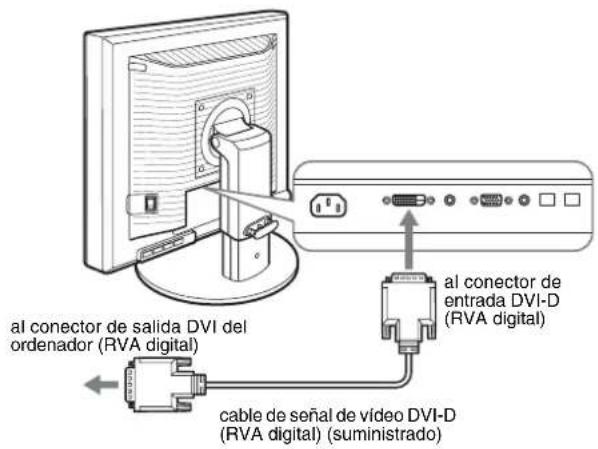

10 Conector de entrada DVI-D (RVA digital) (página 8)

Este conector recibe señales de vídeo RVA digitales que cumplen con DVI Rev.1.0.

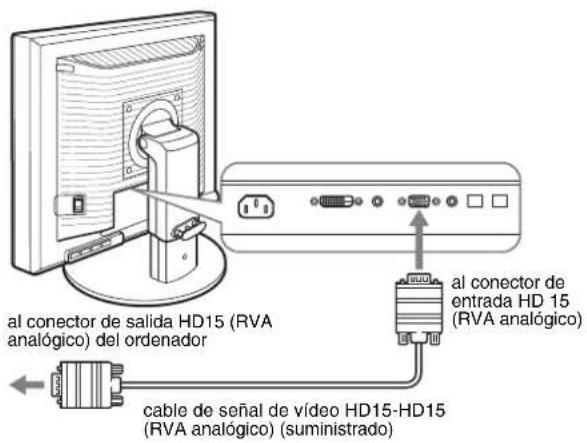

11 Conector de entrada HD15 (RVA analógico) (página 8)

Este conector recibe señales de vídeo RVA analógicas (0,700 Vp-p, positivas) y señales de sincronización.

12 Portacables (página 9)

Esta pieza fija los cables a la pantalla.

13 Puerto USB de entrada (sólo para modelos equipados con puerto USB) (página 8)*

Al conectar el ratón y el teclado USB a la pantalla, podrá conectar hasta dos ordenadores al monitor alternando la entrada hacia adelante y hacia atrás.

14 Puerto USB de salida (sólo para modelos equipados con puerto USB) *

Conecte el cable USB al ordenador y a la pantalla.

15 Orificio de bloqueo de seguridad

El orificio de bloqueo de seguridad debe utilizarse con el sistema Micro Saver Security System de Kensington. Micro Saver Security System es una marca comercial de Kensington.

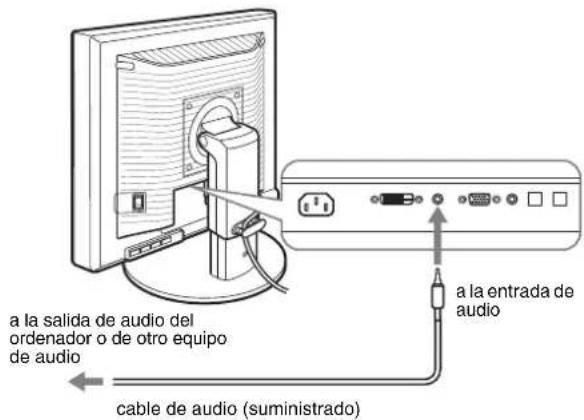

16 Toma de audio para INPUT1

Esta toma recibe señales de audio si se conecta a la toma de salida de audio de un ordenador u otro equipo de audio conectado a INPUT1.

17 Toma de audio para INPUT2

Esta toma recibe señales de audio si se conecta a la toma de salida de audio de un ordenador u otro equipo de audio conectado a INPUT2.

Configuración

Antes de utilizar la pantalla, compruebe que los siguientes artículos se incluyen en la caja:

• Pantalla LCD
• Cable de alimentación
• Base del soporte
• Cable de señal de vídeo HD15-HD15 (RVA analógico)
• Cable de señal de vídeo DVI-D (RVA digital)
  • Cable de audio (miniclavija estéreo)
• Cable*USB
• CD-ROM (software de utilidades para Windows/Macintosh, manual de instrucciones, etc.)
• Tarjeta de garantía
• Guía de instalación rápida

El contenido de las especificaciones con la marca *wariará en función de los modelos. Para obtener más información, consulte la sección “Especificaciones” (página 23).

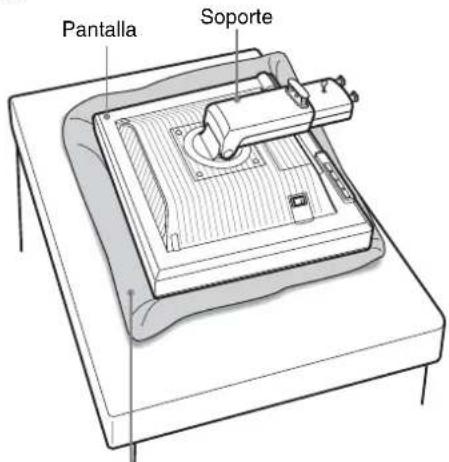

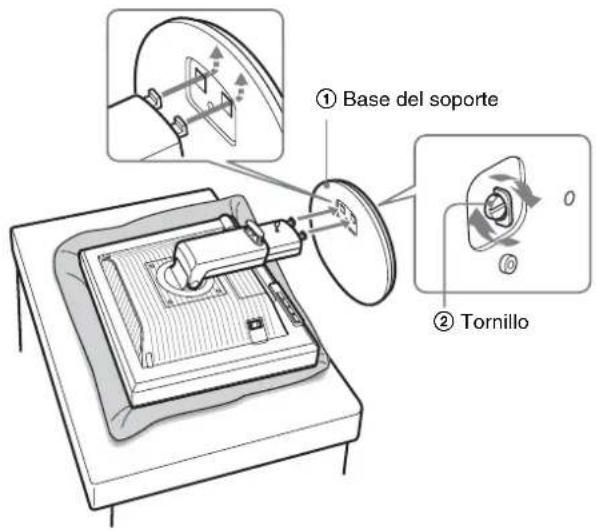

Configuración 1: Montaje del soporte

No presione la pantalla LCD al ajustar la altura del monitor o colocarlo directamente sobre una mesa o similar.

Esto puede afectar a la uniformidad de la pantalla o dañar el monitor LCD.

■ Si utiliza el soporte suministrado

1 Abra la caja de cartón y extraiga la base del soporte.
2 Compruebe todos los componentes suministrados.

- Con un tornillo fijado en la parte inferior de la base del soporte.

3 Coloque una estera blanda o similar sobre una mesa o similar.

Si coloca la unidad directamente sobre la mesa, la pantalla LCD y la unidad en sí pueden resultar dañadas.

4 Extraiga la pantalla de la caja de cartón. Apoye el marco de la pantalla contra la mesa y coloque la pantalla en posición paralela respecto al borde de la mesa.

Estera blanda o similar

5 Para colocar la base del soporte, enganche las partes que sobresalen del soporte en los orificios de dicha base. ① Levante el asa del tornillo para atornillar la base del soporte firmemente. ② Asegúrese de que el tornillo queda fijado y vuelva a girar el asa del tornillo.

6 Extraiga el retén del pasador después de ajustar la altura del soporte.

Nota

No extraiga el retén del pasador mientras el soporte se encuentre en posición horizontal. Éste podría caerse o provocar lesiones debido a la caída repentina del cuello del soporte desde la base del mismo.

■ Si utiliza el soporte VESA

Puede ajustar un soporte VESA en otras marcas retirando el soporte suministrado instalado con la pantalla.

Configuración 2: Conexión de los cables de señal de vídeo

- Apague la pantalla y el ordenador antes de conectarlos.

Notas

• No toque los terminales del conector del cable de señal de vídeo, ya que podrían doblarse.
• Compruebe la alineación del conector para evitar que se doblen los terminales del conector del cable de señal de vídeo.

1 Deslice hacia abajo la cubierta del conector.

2 Incline la pantalla hacia arriba. A continuación, ajuste el ángulo de la pantalla más arriba.

3 Conecte los cables de señal de vídeo a la pantalla.

■ Conexión de un ordenador equipado con un conector de salida HD15 (RVA analógico)

Utilice el cable de señal de vídeo HD15-HD15 (RVA analógico) suministrado para conectar el ordenador al conector de entrada HD 15 (RVA analógico) de la pantalla.

■ Conexión de un ordenador equipado con un conector de salida DVI (RVA digital)

Utilice el cable de señal de vídeo DVI-D (RVA digital) suministrado para conectar el ordenador al conector de entrada DVI-D (RVA digital) de la pantalla.

Configuración 3: Conexión del ratón USB, el teclado USB u otros dispositivos (sólo para modelos equipados con puerto USB)\*

Al conectar el ratón USB, el teclado USB u otros dispositivos, podrá alternar entre las entradas (función KVM). Para obtener más información, consulte la sección “Función KVM” (página 18).

Si no utiliza el ratón USB, el teclado USB ni ningún otro dispositivo con la pantalla, vaya al apartado Configuración 4.

1 Utilice el cable suministrado para conectar la pantalla y el ordenador.

2 Conecte el ratón USB, el teclado USB u otros dispositivos a la pantalla.

Para usuarios de Macintosh:

Si conecta el puerto USB de entrada a un teclado de Macintosh con un botón de encendido, es posible que éste no se encienda. Pulse el botón de encendido del ordenador, o bien conecte el teclado directamente al mismo y enciéndado y, a continuación, conecte el puerto USB de entrada al teclado.

Notas

• El puerto USB de este monitor es compatible con Windows 2000, Windows XP Professional, Windows XP Home edition y Macintosh.
• Si el ratón USB, el teclado USB u otros dispositivos ya se encuentran conectados al ordenador, retírelos.
• Esta instalación sólo se ha diseñado para ordenadores y sistemas operativos compatibles con USB. Para obtener más información, consulte el manual de instrucciones de su ordenador o sistema operativo.

Configuración 4: Conexión de los cables de audio

Si no tiene la intención de emitir señales de audio, no necesitará esta conexión.

1 Conecte la toma de entrada de audio de la pantalla y la toma de salida de audio del ordenador o de cualquier otro equipo de audio mediante el cable de audio suministrado.

2 Conecte el cable de audio (no suministrado) firmemente a la toma de salida de audio de la pantalla.

La salida de audio cambiará cuando la conexión entre la entrada y la salida de audio de la pantalla se haya realizado.

Conecte un equipo de audio que se encuentre dentro del rango de entrada que se muestra en las especificaciones de entrada de audio de la pantalla. Una entrada demasiado alta podría dañar la pantalla.

Configuración 5: Conexión del cable de alimentación

1 Conecte firmemente el cable de alimentación suministrado al conector AC IN de la pantalla.

2 Conecte firmemente el otro extremo a una toma de corriente.

Configuración 6: Fijación de los cables y cierre de la cubierta del conector

1 Pase los cables por el portacables como se muestra en la ilustración.

2 Cierre la cubierta del conector.

Cuando agrupe los cables, asegúrese de dejarlos ligeramente flojos. Si se tira con fuerza de ellos, puede que se salgan de sus conectores o enchufes mientras ajusta el ángulo de la pantalla. Si estira demasiado los cables, éstos pueden resultar dañados.

Configuración 7: Encendido de la pantalla y el ordenador

1 Asegúrese de que el indicador ⏻ (alimentación) parpadea en rojo. En el momento de la compra, el interruptor MAIN POWER se encuentra ajustado en la posición I.

Nota

Si el interruptor MAIN POWER situado en lateral derecho del monitor no se encuentra ajustado en la posición I, pulse el lado I y compruebe que el indicador ⏻ (alimentación) parpadea en rojo.

2 Pulse el interruptor ⏻ (alimentación) situado en la parte frontal derecha de la pantalla.

El indicador ⏻ (alimentación) se ilumina en verde.

3 Encienda el ordenador.

Si no aparece ninguna imagen en pantalla

• Compruebe que el cable de alimentación y el cable de señal de vídeo están conectados correctamente.
• Si aparece "NO SEÑAL" en la pantalla:
• El ordenador está en el modo de ahorro de energía. Pulse cualquier tecla del teclado o mueva el ratón.
• Pulse el botón OK para comprobar que el ajuste de la señal de entrada es correcto (página 12).
• Si aparece "CABLE DESCONECTADO" en la pantalla:
• Compruebe que los cables de señal de vídeo están conectados correctamente.
• Pulse el botón OK para comprobar que el ajuste de la señal de entrada es correcto (página 12).
• Si aparece "FUERA DEL ALCANCE" en la pantalla:

Vuelva a conectar la antigua pantalla. A continuación, ajuste la tarjeta gráfica del ordenador en los siguientes rangos.

	RVA analógico RVA digital
Frecuencia horizontal	28 – 92 kHz 28 – 75 kHz
Frecuencia vertical	48 – 85 Hz 60 Hz
Resolución	1 600 × 1 200 o inferior

Para obtener más información sobre los mensajes en pantalla, consulte "Problemas y soluciones" en la página 20.

No es necesario instalar controladores específicos

El monitor cumple con el estándar Plug & Play "DDC" y detecta automáticamente toda la información de dicho monitor. No es preciso instalar ningún controlador específico en el ordenador.

La primera vez que encienda el ordenador después de conectar el monitor, puede aparecer en la pantalla el Asistente de configuración. En tal caso, siga las instrucciones en pantalla. El monitor Plug & Play se selecciona automáticamente para que pueda utilizarlo.

La frecuencia vertical se ajusta en 60 Hz.

Ya que los parpadeos del monitor son discretos, puede utilizarlo tal como está. No es necesario ajustar la frecuencia vertical en ningún valor alto específico.

Configuración 8: Ajuste de la inclinación y la altura

Esta pantalla puede ajustarse en los ángulos que se muestran a continuación.

Sujete el panel LCD por ambos lados y, a continuación, ajuste los ángulos de la pantalla.

Si utiliza el soporte de altura regulable, también puede ajustar la altura como se indica a continuación.

Sostenga ambos lados de la pantalla LCD y, a continuación, ajuste la altura de la pantalla.

Para un uso cómodo de la pantalla

Ajuste el ángulo de visualización de la pantalla en función de la altura del escritorio y de la silla, de forma que la luz no se refleje de la pantalla a los ojos.

Notas

• Cuando ajuste la posición de la pantalla, procure que ésta o los cables y los dispositivos USB no se golpeen con los objetos situados a su alrededor. Asegúrese de mover la pantalla lentamente.
• No coloque objetos debajo de la pantalla cuando ajuste la altura del soporte, ya que podría dañarse accidentalmente.
• Cuando conecte productos o dispositivos USB a la pantalla, asegúrese de que no se golpeen con la base del soporte. Cuando ajuste la inclinación y la altura de la pantalla, ésta podría dañarse según el tamaño de los productos o dispositivos. (sólo para modelos equipados con puerto USB)

Cambio de la imagen a vertical u horizontal (solamente para los modelos instalados en el soporte giratorio)\*

Si su ordenador dispone de una función para cambiar la pantalla a vertical u horizontal, puede girar la pantalla 90°.

En primer lugar, ajuste la configuración para cambiar imágenes en el ordenador y, a continuación, gire la pantalla.

Giro de la pantalla en posición vertical

1 Ajuste la configuración en el ordenador para girar la pantalla 90° en sentido contrario a las agujas del reloj.
2 Pulse el botón MENU del monitor y, a continuación, seleccione "ROTACIÓN MENÚ" del menú OPCIÓN y seleccione "VERTICAL".

Puede cambiar la posición de visualización del menú en función de la posición de la pantalla.

3 Sostenga ambos lados de la pantalla y súbala lentamente hasta la posición más alta.

Notas

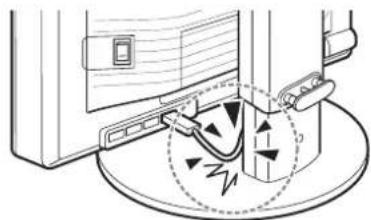

• Si gira la pantalla conectada a un dispositivo USB o a productos compatibles con USB, puede dañarla.
• Cuando gire la pantalla, procure que ésta o los cables y los dispositivos USB no se golpeen con los objetos situados a su alrededor. Asegúrese de mover la pantalla lentamente.
• Cuando gire el monitor, retire todos los cables del portacables y, a continuación, muévalos con cuidado sin tirar con fuerza de ellos.

4 Sostenga ambos lados de la pantalla y gírela lentamente 90° en el sentido de las agujas del reloj.

No puede girar la pantalla más de 90°.

5 Sostenga ambos lados de la pantalla y ajuste su altura e inclinación.

Para que la pantalla cobre de nuevo la posición horizontal

1 Ajuste la configuración en el ordenador para girar la pantalla 90° en el sentido de las agujas del reloj.
2 Pulse el botón MENU del monitor y, a continuación, seleccione "ROTACIÓN MENÚ" del menú OPCIÓN y seleccione "HORIZONTAL".

Devuelve la visualización del menú a la posición horizontal.

3 Sostenga ambos lados de la pantalla y súbala lentamente hasta la posición más alta.
4 Sostenga ambos lados de la pantalla y gírela lentamente 90° en sentido contrario a las agujas del reloj.

Selección de la señal de entrada (INPUT1/INPUT2)

Pulse el botón OK.

La señal de entrada cambia cada vez que pulsa el botón OK.

Mensaje en pantalla (aparece durante unos 5 segundos en la esquina superior izquierda)

Configuración de la señal de entrada

ENTRADA1 : DVI-D Conector de entrada DVI-D

(RVA digital) para INPUT1

ENTRADA2 : HD15 Conector de entrada HD15

Personalización de la pantalla

Antes de realizar ajustes

Conecte la pantalla y el ordenador, y enciéndalos. Para obtener resultados óptimos, espere al menos 30 minutos antes de realizar cualquier ajuste después de conectar la pantalla al ordenador y encenderlo.

Es posible realizar diversos ajustes en la pantalla mediante el menú en pantalla.

Navegación por el menú

1 Muestre el menú principal.

Pulse el botón MENU para que el menú principal aparezca en pantalla.

2 Seleccione el menú que desee ajustar.

Pulse los botones ↓/↑ para que aparezca el menú deseado. Pulse el botón OK para seleccionar el elemento de menú.

3 Ajuste el elemento.

Pulse los botones ↓/↑ para realizar el ajuste y, a continuación, pulse el botón OK. Al pulsar el botón OK, el ajuste se almacena y, a continuación, la unidad vuelve al menú anterior.

Pulse el botón MENU una vez para recuperar la visualización normal. Si no pulsa ningún botón, el menú se cerrará automáticamente después de unos 45 segundos.

■ Restauración de los ajustes a los valores predeterminados

Puede restablecer los ajustes mediante el menú REST. Para obtener más información sobre la restauración de los ajustes, consulte → (REST) en la página 17.

Lista de opciones de menú

	SDM-S205F
Menú AJUSTE IMAGEN
MODO (modo ECO) ALTO
	MEDIO
	BAJO
	AUTOMÁTICA ^1)
RETROILUMIN ☑	1)
CONTRASTE ☑	1) 2)
BRILLO ☑	2)
GAMMA	USUARIO ^2)
	CAL. ^2)
COLOR 9300K
	6500K
	sRGB ^2)
	USUARIO(GAIN y BIAS)
SUAVIZADO TEXTO
	ESTÁNDAR
	GRÁFICOS
MODO RESTAB. ☑
PANTALLA AUTOMÁTICA
	FASE
	ANCHO
	CENTRADO H
	CENTRADO V
ZOOM	COMPLETA
	MANT. FORMATO
	REAL
POSICIÓN MENÚ ☑
SIN SEÑAL ENTR ENTR AUTO ACT
		ENTRADA1
		ENTRADA2
		ENTR AUTO DES
LANGUAGE ENGLISH
	FRANÇAIS
	DEUTSCH
	ESPAÑOL
	ITALIANO
	NEDERLANDS
	SVENSKA
	РУССКИЙ
	日本語
	中文
REST	ACEPTAR
	CANCELAR
BLOQ DE AJUSTES SÍ
	NO

	SDM-S205K
Menú AJUSTE IMAGEN
MODO (modo ECO) ALTO
	MEDIO
	BAJO
	AUTOMÁTICA ^1)
RETROILUMIN	1)
CONTRASTE	^1) 2)
BRILLO	^2)
GAMMA	USUARIO ^2)
	CAL. ^2)
COLOR 9300K
	6500K
	sRGB ^2)
	USUARIO(GAIN y BIAS)
SUAVIZADO TEXTO
	ESTÁNDAR
	GRÁFICOS
MODO RESTAB.
PANTALLA AUTOMÁTICA
	FASE
	ANCHO
	CENTRADO H
	CENTRADO V
ZOOM	COMPLETA
	MANT. FORMATO
	REAL
POSICIÓN MENÚ
SIN SEÑAL ENTR ENTR AUTO ACT
	ENTRADA1
	ENTRADA2
	ENTR AUTO DES
LANGUAGE ENGLISH
	FRANÇAIS
	DEUTSCH
	ESPAÑOL
	ITALIANO
	NEDERLANDS
	SVENSKA
	РУССКИЙ
	日本語
	中文
REST	ACEPTAR
	CANCELAR
BLOQ DE AJUSTES SÍ
	NO
OPCIÓN
ROTACIÓN MENÚ	HORIZONTAL
	VERTICAL

1) Si el modo ECO está ajustado en "AUTOMÁTICA", no podrá ajustar RETROILUMIN.

2) CONTRASTE, BRILLO y GAMMA no se pueden ajustar si se ha seleccionado "sRGB".

Menú AJUSTE IMAGEN

Elementos Si pulsa el botón ↑		Si pulsa el botón ↓
MODO	Establezca el modo ECO.
ALTO	Seleccione el brillo de la pantalla entre las opciones “ALTO”, “MEDIO”, “BAJO” y “AUTOMÁTICA” para ahorrar en el consumo de energía.
MEDIO
BAJO	Puede establecer un tipo de modo mediante el ajuste de una entrada.
AUTOMÁTICA
RETROILUMIN	Aumenta el brillo de la pantalla.	Se oscurece la pantalla.
CONTRASTE Aumenta la nitidez del contraste de la imagen.		El contraste de la imagen aparece borroso.
BRILLO Aumenta el brillo de la imagen (nivel de negro).		Oscurece la imagen (nivel de negro).

Notas

• Si el modo ECO está ajustado en “AUTOMÁTICA”, no podrá ajustar RETROILUMIN.
• Si selecciona "sRGB", no podrá ajustar CONTRASTE ni BRILLO.

Elementos

γ GAMMA

Opciones Características

USUARIO Ajusta los colores de las imágenes.

CAL. Este modo ajusta la pantalla en un valorimpreciso de gamma para el monitorLCD. Este modo debe ajustarse alutilizar un sistema de calibración delcolor externo para obtener los mejoresresultados de calibración.

Nota

Si selecciona "sRGB", no podrá ajustar GAMMA.

Elementos
COLOR
Opciones Características
9300K Tono azulado
6500K Tono rojizo
sRGB ^1)	Si selecciona “sRGB”, los colores se ajustarán según el perfil sRGB. (El ajuste de color sRGB es un protocolo estándar de espacio de color para productos informáticos.) Si selecciona “sRGB”, los ajustes de color del ordenador deben establecerse según el perfil sRGB.
USUARIO Puede realizar ajustes adicionales en áreas más claras (GAIN: nivel de blanco) y más oscuras (BIAS: nivel de negro). Asimismo, puede almacenar el color establecido en la memoria.

1) Si un ordenador u otro equipo conectado a la pantalla no es compatible con sRGB, no se puede ajustar el color según el perfil sRGB. Si selecciona "sRGB", no podrá ajustar CONTRASTE, BRILLO ni GAMMA.
Si ha ajustado el modo ECO en “AUTOMÁTICA”, no podrá seleccionar “sRGB”.

Elementos

→→ SUAVIZADO
Opciones Características
TEXTO	Para que los caracteres se muestren claros (este modo es adecuado para aplicaciones basadas en texto).
ESTÁNDAR	Efecto de suavizado estándar.
GRÁFICOS Para que las imágenes aparezcan nítidas (este modo es adecuado para fotografías o ilustraciones).

Nota

No puede utilizar la función SUAVIZADO cuando la señal de resolución sea de 1 600 × 1 200.

Elementos

→MODO RESTAB.
Opciones Características
ACEPTAR Puede restablecer RETROILUMIN,CONTRASTE, BRILLO, GAMMA yCOLOR a los ajustes predeterminados.
CANCELAR	Para cancelar la restauración y regresar al menú.

ÀMenú PANTALLA (sólo para señales RVA analógicas)

■ Función de ajuste automático de la calidad de imagen

Cuando la pantalla recibe una señal de entrada, ajusta automáticamente la posición y la nitidez de la imagen (fase/ancho) con el fin de garantizar la visualización de una imagen nítida en la pantalla (página 18).

Nota

Si la función de ajuste automático de la calidad de imagen está activada, sólo funcionará el interruptor ⏻ (alimentación).

Si la función de ajuste automático de la calidad de imagen de esta pantalla parece no ajustar la imagen completamente

Es posible realizar ajustes automáticos adicionales de la calidad de imagen para la señal de entrada actual. (Consulte la opción AUTOMÁTICA a continuación.)

Si todavía debe realizar otros ajustes a la calidad de imagen

Es posible ajustar manualmente la nitidez (fase/ancho) y la posición (horizontal/vertical) de la imagen.

Estos ajustes quedan almacenados en la memoria y se recuperan automáticamente cuando la pantalla recibe la misma señal de

entrada. Deberá repetir los ajustes si cambia la señal de entrada tras volver a conectar el ordenador.

Elementos Características

AUTOMÁTICA Realice los ajustes necesarios de la fase,el ancho y la posición horizontal overtical de la pantalla para la señal deentrada actual y almacénclos.

■ Ajuste manual de la nitidez y la posición de la imagen (FASE/ANCHO/ CENTRADO H / CENTRADO V)

Puede ajustar la nitidez y la posición de la imagen según se indica a continuación.

1 Establezca la resolución a 1 600 × 1 200 en el ordenador.

2 Cargue el CD-ROM.

3 Inicie el CD-ROM y visualice la imagen de prueba.

Para usuarios de Windows

Si funciona la ejecución automática:

①Haga clic en “Mostrar herramienta de ajuste (UTILITY)” (Herramienta de ajuste de pantalla) (Utilidad).
②Haga clic en “Adjust” (Ajustar), confirme la resolución y, a continuación, haga clic en “Next” (Siguiente).
Aparecerá en orden la imagen de prueba de ANCHO, FASE, CENTRADO H y CENTRADO V.

Si la ejecución automática no funciona:

①Abra “Mi PC” y haga clic con el botón derecho en el icono de CD-ROM. Vaya a “Explorar” y abra el icono del CD-ROM.
②Abra [Utility] (Utilidades) y seleccione [Windows].
③Inicie [Win_Utility.exe].
Aparecerá la imagen de prueba.

Para usuarios de Macintosh

①Abra [Utility] (Utilidades) y seleccione [Mac].
②Inicie [Mac_Utility.exe].
Aparecerá la imagen de prueba.

Elementos	Si pulsa los botones ↓/↑
FASE Minimiza las rayas horizontales de la pantalla.
ANCHO Elimina las rayas verticales.
CENTRADO H Ajusta la posición de la imagen cuando la imagen no aparece en el centro de la pantalla.
CENTRADO V

Menú ZOOM

Elementos Características

COMPLETA La señal de entrada se muestra a pantalla completa sin tener en cuenta el modo de imagen o resolución.

MANT. FORMATO La señal de entrada se visualiza en la pantalla con el formato original. Por lo tanto, pueden aparecer unas franjas negras en la parte superior e inferior de la imagen, en función de la señal.

REAL La señal de entrada se muestra en pantalla con su resolución real. Las señales secundarias de 1 600 × 1 200 se muestran en el centro de la pantalla con un marco negro alrededor.

Nota

No podrá utilizar esta función cuando la señal de resolución sea de 1 600 × 1 200. La imagen aparecerá en la pantalla en tamaño completo.

Menú POSICIÓN MENÚ

Elementos	Si pulsa los botones ↓/↑
POSICIÓN MENÚ	Puede cambiar la posición del menú que aparece en la pantalla. Elija una de las 9 posiciones.

Menú SIN SEÑAL ENTR

Puede buscar cualquier señal de entrada alternándola hacia delante y hacia atrás automáticamente.

Elementos Características

ENTR AUTO ACT Si el terminal de entrada seleccionado no recibe ninguna señal o si selecciona un terminal de entrada con el botón OK y éste no recibe ninguna señal, aparecerá un mensaje en pantalla (página 19). A continuación, la pantalla comprobará la señal de entrada y cambiará a otro terminal de entrada automáticamente. Al cambiar la entrada, el terminal de entrada seleccionado aparecerá en la esquina superior izquierda de la pantalla. Si sigue sin recibirse ninguna señal, la pantalla pasará automáticamente al modo de ahorro de energía.
ENTRADA1 Al encender la pantalla, se visualizará ENTRADA1 o ENTRADA2 como ajuste prioritario (la opción SIN SEÑAL ENTR no funcionará).
ENTRADA2
ENTR AUTO DES	La entrada no se cambia automáticamente. Pulse el botón OK para cambiar la entrada.

A Menú LANGUAGE

Elementos Si pulsa los botones ↓/↑

ENGLISH	Inglés
FRANÇAIS	Francés
DEUTSCH	Alemán
ESPAÑOL
ITALIANO	Italiano
NEDERLANDS	Holandés
SVENSKA	Sueco
РУССКИЙ	Ruso
日本語	Japonés
中文	Chino

→← Menú REST (restablece los valores predeterminados)

Elementos Características

ACEPTAR Para restaurar todos los datos de ajuste a los valores predeterminados excepto el ajuste de LANGUAGE).

CANCELAR Para cancelar la restauración y regresar a la pantalla de menú.

Oπ Menú BLOQ DE AJUSTES

Elementos Características

SÍ Sólo funcionará el interruptor ⏻(alimentación). Si intenta realizar cualquier otra operación, el icono 📄n(BLOQ DE AJUSTES) aparecerá en la pantalla.

NO Ajuste (BLOQ DE AJUSTES) enNO. Si 📄BLOQ DE AJUSTES) se ha ajustado en SÍ, al pulsar el botón MENU, 📄n(BLOQ DE AJUSTES) se seleccionará automáticamente.

Menú OPCIÓN\*

Elementos

ROTACIÓN MENÚ
Opciones Características
HORIZONTAL Muestra la pantalla en posición horizontal.
VERTICAL	Muestra la pantalla en posición vertical.

Características técnicas

Función de ahorro de energía

Esta pantalla cumple las directrices de ahorro de energía establecidas por VESA, ENERGY STAR y NUTEK. Si la pantalla está conectada a un ordenador o a una tarjeta gráfica de vídeo compatible con DPMS (Display Power Management Standard) para entradas analógicas o con DMPM (DVI Digital Monitor Power Management) para entradas digitales, el consumo de energía de la pantalla se reducirá automáticamente tal como se muestra a continuación.

Modo de alimentación	Indicador ⏻ (alimentación)
funcionamiento normal	verde
activo inactivo ^1) (deep sleep)	naranja
alimentación desactivada	rojo
alimentación principal desactivada	apagado

1) Cuando el ordenador entra en el modo "activo inactivo", la señal de entrada se interrumpe y la pantalla muestra NO SEÑAL.

Transcurridos 5 segundos, la pantalla entra en el modo de ahorro de energía.

"deep sleep" corresponde al modo de ahorro de energía definido por la Agencia de protección del medio ambiente (Environmental Protection Agency).

Reducción del consumo de energía (modo ECO)

Si pulsa varias veces el botón ECO situado en la parte frontal de la pantalla, podrá seleccionar el brillo de la pantalla.

Cada modo aparece en la pantalla y el brillo de la misma se reduce en función del modo. El menú desaparece de forma automática transcurridos aproximadamente 5 segundos.

El brillo de la pantalla y el consumo de energía se reducen a medida que el modo cambia de ALTO a MEDIO y a BAJO.

El valor predeterminado del brillo de la pantalla se ajusta en ALTO.

Función de ajuste automático del brillo (sensor de luz)

Este monitor incluye una función de ajuste automático del brillo de la pantalla en función del brillo del entorno. El brillo de la pantalla se ajusta en el nivel más adecuado ajustando el modo ECO en AUTOMÁTICA mediante el botón ECO de la parte frontal del monitor o bien mediante el menú AJUSTE IMAGEN. El valor predeterminado para el brillo de la pantalla es ALTO. Asimismo, al establecer el modo ECO en “AUTOMÁTICA” con el botón ECO de la parte frontal de monitor, aparece la barra de ajuste. Para ajustar la barra utilice los botones ↓/↑. El brillo de la pantalla cambiará al nivel definido.

Función de ajuste automático de la calidad de imagen (sólo para señales RVA analógicas)

Cuando la pantalla recibe una señal de entrada, ajusta automáticamente la posición y la nitidez (fase/paso) de la imagen con el fin de garantizar la visualización de una imagen nítida en la pantalla.

Modo predefinido en fábrica

Cuando la pantalla recibe una señal de entrada, la hace coincidir automáticamente con uno de los modos predefinidos en fábrica y almacenados en la memoria de la pantalla para mostrar una imagen de alta calidad en el centro de la pantalla. Si la señal de entrada coincide con el modo predefinido en fábrica, la imagen aparecerá automáticamente en la pantalla con los ajustes predefinidos adecuados.

Si las señales de entrada no coinciden con uno de los modos predefinidos en fábrica

Cuando la pantalla recibe una señal de entrada que no coincide con ninguno de los modos predefinidos en fábrica, su función de ajuste automático de la calidad de imagen se activa con el fin de garantizar la visualización constante de una imagen nítida en la pantalla (dentro de los siguientes rangos de frecuencia de la pantalla):

Frecuencia horizontal: 28–92 kHz (RGB analógico)

28–75 kHz (RGB digital)

Frecuencia vertical: 48–85 Hz (RGB analógico)

60 Hz (RGB digital)

En consecuencia, la primera vez que la pantalla recibe señales de entrada que no coinciden con los modos predefinidos en fábrica, es posible que tarde más tiempo de lo normal en mostrar la imagen en la pantalla. Estos datos de ajuste se almacenan automáticamente en la memoria, de modo que la próxima vez que se reciban las señales, la pantalla funcionará del mismo modo que cuando recibe señales que coinciden con uno de los modos predefinidos en fábrica.

Si ajusta la fase, el paso y la posición de la imagen manualmente

Para algunas señales de entrada, es posible que la función de ajuste automático de la calidad de imagen de esta pantalla no ajuste la posición, la fase y el paso de la imagen completamente. En tal caso, estos valores pueden ajustarse manualmente

(página 16). Si estos valores se ajustan manualmente, se almacenarán en la memoria como modos de usuario y se recuperarán automáticamente cada vez que la pantalla reciba las mismas señales de entrada.

Nota

Mientras la función de ajuste automático de la calidad de imagen esté activada, sólo funcionará el interruptor ⏻ (alimentación).

Función KVM (Función Teclado-Vídeo-Ratón)\*

Puede utilizar hasta dos ordenadores para conectar el ratón y el teclado USB (página 8), cambiando el botón INPUT/OK hacia adelante y hacia atrás.

Acerca del puerto USB

• Se recomienda conectar el ratón y el teclado USB al puerto USB de la pantalla. Si conecta otros dispositivos distintos de los mencionados, es posible que la pantalla no funcione correctamente. Además, es posible que los dispositivos compatibles con Bluetooth tampoco funcionen correctamente.
• El puerto USB de la pantalla es compatible con USB a toda velocidad (Máx. 12 Mbps).

Notas

• Aunque pulse el botón INPUT/OK, es posible que no se pueda alternar inmediatamente entre un ordenador y otro.
• Para utilizar los dispositivos USB, instale el controlador USB más reciente. Si instala un controlador USB anterior, es posible que no funcione correctamente.
• Si utiliza un concentrador USB, ajuste las señales de entrada en ENTR AUTO DES del menú SIN SEÑAL ENTR.

Solución de problemas

Antes de ponerse en contacto con el soporte técnico, consulte esta sección.

Mensajes en pantalla

Si la señal de entrada presenta algún problema, la pantalla mostrará uno de los siguientes mensajes. Para solucionar el problema, consulte “Problemas y soluciones” en la página 20.

Si "FUERA DEL ALCANCE" aparece en pantalla

Esto indica que la señal de entrada no cumple las especificaciones de la pantalla. Compruebe lo siguiente.

Para obtener más información acerca de los mensajes en pantalla, consulte “Problemas y soluciones” en la página 20.

Si aparece "xxx.xkHz/ xxxHz"

Esto indica que la frecuencia horizontal o la vertical no cumple las especificaciones de la pantalla. Las cifras indican las frecuencias horizontal y vertical de la señal de entrada actual.

Ejemplo

Si aparece "RESOLUCIÓN > 1600 × 1200"

Esto indica que la resolución no cumple las especificaciones de la pantalla (1 600 × 1 200 o inferior).

Ejemplo

Si "NO SEÑAL" aparece en pantalla

Esto indica que el conector seleccionado no recibe ninguna señal. Si SIN SEÑAL ENTR (página 16) se ajusta en ACT, la pantalla buscará y cambiará automáticamente a otra señal de entrada.

Ejemplo

Cuando no se encuentren las señales de entrada, aparecerá el mensaje "IR A AHORRO ENERGÍA".

Transcurridos aproximadamente 5 segundos, se iniciará el modo de ahorro de energía.

Si "CABLE DESCONECTADO" aparece en pantalla

Esto indica que el cable de señal de vídeo se ha desconectado del conector seleccionado.

Si SIN SEÑAL ENTR (página 16) se ajusta en ACT, la pantalla buscará y cambiará automáticamente a otra señal de entrada.

Ejemplo

Cuando no se encuentren las señales de entrada, aparecerá el mensaje "IR A AHORRO ENERGÍA".

Transcurridos aproximadamente 45 segundos, se iniciará el modo de ahorro de energía.

Problemas y soluciones

Si se produce algún problema debido a la conexión de un ordenador u otro equipo, consulte el manual de instrucciones de dicho equipo.

Problema Compruebe lo siguiente
No hay imagen
Si el indicador ⏻ (alimentación) no está encendido o si el indicador ⏻ (alimentación) no se enciende al pulsar el interruptor ⏻ (alimentación):	Compruebe que el cable de alimentación esté conectado correctamente.Compruebe que el interruptor MAIN POWER de la pantalla esté activado (página 10).
Si el indicador ⏻ (alimentación) se ilumina en rojo:	Compruebe que el interruptor ⏻ (alimentación) esté activado.
Si “CABLE DESCONECTADO” aparece en la pantalla:	Compruebe que el cable de señal de vídeo esté conectado correctamente y que todos los enchufes estén colocados en sus receptáculos (página 7).Compruebe que los terminales del conector de entrada de vídeo no estén doblados o hundidos.Compruebe que el ajuste de selección de entrada sea correcto (página 12).Se ha conectado un cable de señal de vídeo no suministrado. Si conecta un cable de señal de vídeo no suministrado con el equipo, es posible que aparezca el mensaje CABLE DESCONECTADO en pantalla. No se trata de un fallo de funcionamiento.
El mensaje de advertencia “NO SEÑAL” aparece en la pantalla o el indicador ⏻ (alimentación) se ilumina en naranja:	Compruebe que el cable de señal de vídeo esté conectado correctamente y que todos los enchufes estén colocados en sus receptáculos (página 7).Compruebe que los terminales del conector de entrada de vídeo no estén doblados o hundidos.Compruebe que el ajuste de selección de entrada sea correcto (página 12).■ Problemas causados por un ordenador u otro equipo conectado, y no por la pantallaEl ordenador se encuentra en el modo de ahorro de energía. Pulse cualquier tecla del teclado o mueva el ratón.Compruebe que la tarjeta gráfica esté instalada correctamente.Compruebe que el ordenador esté encendido.Reinicie el ordenador.
Si “FUERA DEL ALCANCE” aparece en la pantalla (página 19):	■ Problemas causados por un ordenador u otro equipo conectado, y no por la pantallaCompruebe que el rango de frecuencia de vídeo se encuentre dentro del rango especificado para la pantalla. Si ha sustituido una antigua pantalla por ésta, vuelva a conectar la antigua y ajuste la tarjeta gráfica del ordenador a los siguientes valores:Horizontal: 28 – 92 kHz (RVA analógico), 28 – 75 kHz (RVA digital)Vertical: 48 – 85 Hz (RVA analógico), 60 Hz (RVA digital)Resolución: 1 600 × 1 200 o inferior
Si utiliza Windows: • Si ha sustituido una antigua pantalla por ésta, vuelva a conectar la antigua y realice los pasos siguientes. Seleccione “SONY” de la lista “Fabricantes” y elija el nombre de modelo que desea de la lista “Modelos” en la pantalla de selección de dispositivos de Windows. Si el nombre de modelo de esta pantalla no aparece en la lista “Modelos”, inténtelo con “Plug & Play”.
Si utiliza un sistema Macintosh:	Si conecta un ordenador Macintosh, utilice un adaptador (no suministrado) si es necesario.Conecte el adaptador al ordenador antes de conectar el cable de señal de vídeo.
La imagen parpadea, se ondula, oscila o aparece codificada	Ajuste el paso y la fase (sólo para señales RVA anológicas) (página 16).Enchufe la pantalla a una toma de ca diferente, preferiblemente de un circuito diferente.■ Problemas causados por un ordenador u otro equipo conectado, y no por la pantallaConsulte el manual de la tarjeta gráfica para obtener información sobre el ajuste adecuado para la pantalla.Compruebe que esta pantalla admite el modo gráfico (VESA, Macintosh 19" Color, etc.) y la frecuencia de la señal de entrada. Aunque la frecuencia se encuentre dentro del margen adecuado, algunas tarjetas de vídeo pueden tener un impulso de sincronización demasiado estrecho para que la pantalla se sincronice correctamente.Esta pantalla no procesa las señales de entrelazado. Ajústelo para señales progresivas.Ajuste la frecuencia de barrido (frecuencia vertical) del ordenador para obtener la mejor imagen posible.
La imagen es borrosa	Ajuste el brillo y el contraste (página 15).Ajuste el paso y la fase (sólo para señales RVA analógicas) (página 16).■ Problemas causados por un ordenador u otro equipo conectado, y no por la pantallaAjuste la resolución del ordenador en 1 600 × 1 2 0 0 .
Aparecen imágenes fantasma	Deje de utilizar cables prolongadores de vídeo y/o dispositivos de conmutación de vídeo.Compruebe que todos los enchufes estén firmemente insertados en sus receptáculos.
La imagen no está centrada o su tamaño no es correcto (sólo para señales RVA analógicas)	Ajuste el paso y la fase (página 16).Ajuste la posición de la imagen (página 16). Tenga en cuenta que algunos modos de vídeo no llenan la pantalla hasta los bordes.
La imagen es demasiado pequeña	■ Problemas causados por un ordenador u otro equipo conectado, y no por la pantallaAjuste la resolución del ordenador en 1 600 × 1 2 0 0 .
La imagen es oscura • Ajuste la luz de fondo (página 15).	Ajuste el brillo (página 15).Ajuste el valor de gamma utilizando el menú GAMMA (página 15).La pantalla tarda unos minutos en iluminarse tras encender la unidad.En función del modo ECO que haya seleccionado, es posible que la pantalla se vuelva más oscura.
Aparece un patrón ondulado o elíptico (muaré)	Ajuste el paso y la fase (sólo para señales RVA analógicas) (página 16).
El color no es uniforme	Ajuste el paso y la fase (sólo para señales RVA analógicas) (página 16).
El blanco no parece blanco	Ajuste la temperatura del color (página 15).
Los botones de la pantalla no funcionan( Oparece en pantalla)	Si BLOQ DE AJUSTES está ajustado en SÍ, ajústelo en NO (página 17).
El dispositivo que se conecta a través del cable USB no funciona	Compruebe que el cable USB (suministrado) está conectado correctamente (página 8).Pulse el interruptor MAIN POWER y el indicador ⚙ (alimentación) para encender la pantalla.■ Problemas causados por un ordenador u otro equipo conectadoCompruebe que el equipo está encendido.Vuelva a instalar el controlador USB actualizado. Para obtener más información, póngase en contacto con el fabricante del producto.Si no puede utilizar el ordenador con el teclado o el ratón instalados con la pantalla, conecte el teclado y el ratón al ordenador directamente. Después de reiniciar el ordenador, restablezca la conexión USB. Cuando haya completado este proceso, vuelva a conectar el teclado o el ratón a la pantalla. Cuando la pantalla esté conectada a un ordenador, teclado o ratón a través del puerto USB, es posible que el ordenador no funcione con ellos cuando lo reinicie.
La pantalla se apaga tras un tiempo	■ Problemas causados por el ordenador u otro equipo conectadoDesactive el ajuste de ahorro de energía del ordenador.
La resolución que aparece en la pantalla del menú es incorrecta	Dependiendo del ajuste de la tarjeta gráfica, es posible que la resolución que aparece en la pantalla del menú no coincida con la del ordenador.
Después de apagar la alimentación principal, el indicador ⚙ (alimentación) brilla durante un tiempo	Cuando la alimentación principal está cncendida, pero el interruptor ⚙ (alimentación) no está pulsado o cuando el monitor está en el modo de ahorro de energía, si desactiva el interruptor MAIN POWER, el indicador ⚙ (alimentación) puede no apagarse inmediatamente. Esto no es un fallo de funcionamiento.

Visualización de la información de la pantalla

Mientras la pantalla recibe una señal de vídeo, mantenga pulsado el botón MENU durante más de 5 segundos hasta que aparezca el cuadro de información.

Para que desaparezca el cuadro, vuelva a pulsar el botón MENU.

Ejemplo

Aunque el nombre de modelo de esta pantalla registrado según el estándar de seguridad es SDM-S205*en la venta al público se utiliza la denominación SDM-S205F/S205K.

Si algún problema no se soluciona, póngase en contacto con un distribuidor Sony autorizado y proporciónele la siguiente información:

• Nombre del modelo
• Número de serie
• Descripción detallada del problema
• Fecha de compra
• Nombre y especificaciones del ordenador y la tarjeta gráfica
• Tipo de señales de entrada (RVA analógico/RVÁ digital)

Especificaciones

Nombre del modelo SDM-S205F SDM-S205K
Panel LCD Tipo de panel: Matriz activa a-Si TFT
Tamaño de imagen: 51 cm (20,1 pulgadas)
Formato de la señal de entrada	Frecuencia de funcionamiento RVA ^1) Horizontal: 28 – 92 kHz (RVA analógico)28 – 75 kHz (RVA digital)Vertical: 48 – 85 Hz (RVA analógico)60 Hz (RVA digital)
Resolución Horizontal: Máx.	1 600 puntosVertical: Máx. 1 200 líneas
Tipo de señal de entrada(digital/analógica)	Digital × 1/analógica × 1
Niveles de señal de entrada	Señal de vídeo RVA analógica 0,7 Vp-p, 75 Ω, positivaSeñal SYNCNivel TTL, 2,2 kΩ, positiva o negativaSeñal RVA (DVI) digital: TMDS (enlace único)
Entrada de audio Minitoma estéreo, 0,5 Vrms
Salida de audio Minitoma estéreo
Puerto USB	–	USB a toda velocidad (Máx. 12 Mbps)Puerto A × 4, Puerto B × 2
Requisitos de alimentación ca de 100 a 240 V, de 50 a 60 Hz, Máx. 1,2 A
Consumo de energía Máx. 55 W
Temperatura de funcionamiento	De 5 a 35 °C
Tipo de soporte Altura regulable Giratorio
Dimensiones (ancho/alto/profundidad)	Aprox. 441,5 × 410,5 – 520,5 × 277,5 mm( 17^3/_8 × 16^1/_4 - 20^1/_2 × 11 pulgadas)(con soporte)Aprox. 441,5 × 356,5 × 74 mm( 17^3/_8 × 14^1/_8 × 2^7/_8 pulgadas)(sin soporte)	Aprox. 441,5 × 421 – 551 × 277,5 mm( 17^3/_8 × 16^5/_8 - 21^3/_4 × 11 pulgadas)(con soporte (posición normal))Aprox. 356,5 × 470,5 – 600,5 × 277,5 mm( 14^1/_8 × 18^5/_8 - 23^3/_4 × 11 pulgadas)(con soporte (posición girada))Aprox. 441,5 × 356,5 × 74 mm( 17^3/_8 × 14^1/_8 × 2^7/_8 pulgadas)(sin soporte)
Peso	Aprox. 9,6 kg (21 lb 2^3/_8 oz)(con soporte)Aprox. 6,0 kg (13 lb 3^3/_8 oz)(sin soporte)	Aprox. 9,9 kg (21 lb 12^3/_16 oz)(con soporte)Aprox. 6,1 kg (13 lb 6^3/_5 oz)(sin soporte)
Plug & Play	DDC2B
Accesorios	Consulte la página 6.

1) Condición de temporización horizontal y vertical recomendada
- La anchura de sincronización horizontal de empleo debe ser superior al 4,8% del tiempo total horizontal o 0,8 μs, según el que sea mayor.
- La anchura de supresión horizontal debe ser superior a 2,5 μs
- La anchura de supresión vertical debe ser superior a 450 μs
Diseño y especificaciones sujetos a cambios sin previo aviso.

REFERENCIA DE TERMINOLOGÍA

AC IN (entrada de ca)

CD-ROM (disco compacto de memoria de sólo lectura)

COMPUTER (computador)

DDC (Display Data Channel, Canal de datos de la pantalla)

DISPLAY (monitor)

deep sleep (modo desactivado)

DPMS (Estándar de administración de alimentación de la pantalla)

DMPM (Administración de alimentación de la pantalla digital DVI)

DVI-D (el interfaz visual digital para digital)

END (Finalizar)

Environment Protection Agency (Agencia de protección del medio ambiente)

GAMMA (Gamma)

INPUT (entrada)

LANGUAGE (idioma)

LCD (pantalla de cristal líquido)

MAIN POWER (alimentación principal)

MENU (Menú)

Micro Saver Security System (Sistema de seguridad de Micro Saver)

OK (aceptar)

PLUG & PLAY (conectar y listo)

RGB (Rojo, verde, azul)

TFT (transistor de película fina)

TMDS (señal diferencial minimizada de transición)

TTL (lógica de transistor a transistor)

USB (bus serie universal)

VESA (Asociación de estándares de vídeo y electrónica)

Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo.

Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo.

Características Técnicas....17

Exemplo de tipos de fichas

para 100 a 120 V CA

para 200 a 240 V CA

6 Sensor de luz (página 18)

7 Tomada de saída de áudio (página 9)

10 Conector de entrada DVI-D (RGB digital) (página 8)

Este conector recebe os sinais de vídeo RGB digitais que cumprem a norma DVI Rev.1.0.

11 Conector de entrada HD15 (RGB analógico) (página 8)

13 Porta USB a jusante (porta USB -apenas modelos equipados) (página 8)*

Seleccionar o sinal de entrada (INPUT1/INPUT2)

Prima o botão OK.

(RGB digital) para INPUT1

INPUT2 : HD15 Conector de entrada HD15

(RGB analógico) para INPUT2

Personalizar o Monitor

2 Seleccione o menu que pretende regular.

Para utilizadores de Macintosh

Características Técnicas

Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo.

Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo.

Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo.

Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo.

Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo.

Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo.

17INPUT2 audió aljzat

Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo.

Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo.

Para prevenir cualquier mal funcionamiento y evitar daños, por favor, lea detalladamente este manual de instrucciones antes de conectar y operar este equipo.
