Tipo de produto	Monitor LCD
Marca	Sony
Modelo	SDM-S205
Tamanho da tela	20,1 polegadas (diagonal)
Resolução nativa	1600 x 1200 pixels (UXGA)
Proporção altura/largura	4:3
Luminosidade	250 cd/m²
Contraste	500:1
Tempo de resposta	16 ms
Ângulo de visão (horizontal/vertical)	170° / 170°
Conectividade	VGA (D-Sub), DVI-D
Alimentação	100-240 V CA, 50/60 Hz
Consumo elétrico (típico)	45 W
Consumo em espera	Menos de 1 W
Dimensões (com base, L x A x P)	452 x 452 x 235 mm
Peso (com base)	7,2 kg
Funções principais	Menu OSD, detecção automática de fonte, ajustes de imagem
Manutenção e limpeza	Usar um pano macio e seco, evitar solventes
Segurança	Usar uma tomada aterrada, não abrir o gabinete
Peças de reposição e reparabilidade	Não aplicável, entre em contato com um serviço autorizado

Perguntas frequentes - SDM-S205 SONY

Como ajustar a luminosidade no Sony SDM-S205?

Use os botões do painel frontal para acessar o menu OSD, depois navegue até 'Luminosidade' e ajuste com as teclas +/-.

Qual é a resolução máxima suportada por este monitor?

A resolução nativa é 1600 x 1200 pixels (UXGA). Ele também pode suportar resoluções inferiores.

Como conectar um computador ao Sony SDM-S205?

Conecte o cabo VGA ou DVI-D fornecido entre o monitor e seu computador. O monitor detecta automaticamente a fonte.

O monitor possui alto-falantes integrados?

Não, o Sony SDM-S205 é um monitor sem alto-falantes integrados. Use caixas de som externas.

Como limpar a tela do monitor?

Desligue o monitor e limpe delicadamente a tela com um pano macio e seco. Nunca use produtos químicos.

O que fazer se a tela permanecer preta?

Verifique se o cabo de alimentação está conectado e se o monitor está ligado. Certifique-se de que o cabo de vídeo esteja corretamente conectado e que o computador esteja funcionando.

Como alterar o idioma do menu OSD?

Pressione o botão Menu, vá em 'Idioma' e selecione seu idioma entre as opções disponíveis.

O monitor é compatível com suporte VESA?

Sim, o Sony SDM-S205 é compatível com o padrão VESA 100 x 100 mm para montagem na parede.

Qual é o consumo de energia em espera?

No modo de espera, o consumo é inferior a 1 watt.

Como ativar o modo de espera manualmente?

Pressione o botão de alimentação para desligar o monitor. Ele entra automaticamente em espera se nenhum sinal for detectado.

MANUAL DE UTILIZADOR SDM-S205 SONY

9 Conector AC IN (página 9)

(RVA analógico) para INPUT2

PC (computadora personal)

RVA (volt ampere reactivo)

SYNC (Sincronizada)

Não se esqueça de confirmar a caixa fornecida com o seu monitor. A etiqueta de identificação do seu modelo de monitor está localizada na parte de trás do monitor.

NOTICE

• Macintosh é uma marca comercial, cuja licença pertence à Apple Computer, Inc., registada nos E.U.A e em outros países.
• Windows ^® é uma marca comercial registada da Microsoft Corporation nos Estados Unidos e em outros países.
• IBM PC/AT e VGA são marcas comerciais registadas da IBM Corporation nos E.U.A.
• VESA e DDC ^TM são marcas comerciais da Video Electronics Standards Association.
• ENERGY STAR é uma marca registada da U.S.
• Adobe e Acrobat são marcas comerciais da Adobe Systems Incorporated.
• Todos os outros nomes de produtos mencionados no presente documento podem ser marcas comerciais ou marcas comerciais registadas das respectivas empresas proprietárias.
• Além disso, os símbolos “TM” e “®” não são mencionados em nenhum caso no presente manual.

Precauções....4

Verificar o nome do modelo do monitor .... 5

Identificação das peças e comandos ..... 5

Configuração ....6

Configuração 1: Monte o suporte ..... 6

Configuração 2: Ligar os cabos do sinal de vídeo .....7

Configuração 3: Ligar o rato USB e o teclado USB (porta USB, apenas em modelos equipados) ... 8

Configuração 4: Ligar os cabos de áudio ..... 9

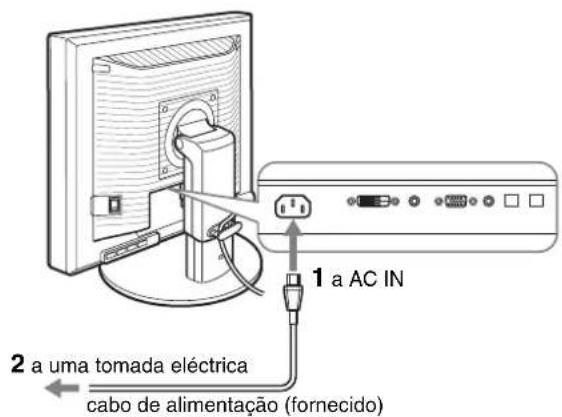

Configuração 5: Ligar o cabo de alimentação .....9

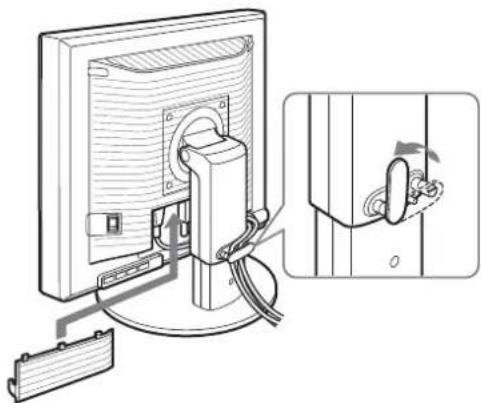

Configuração 6: Prenda os fios e feche a tampa dos conectores . 9

Configuração 7: Ligar o monitor e o computador ..... 10

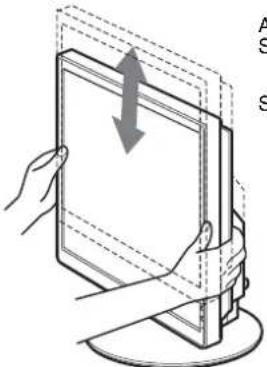

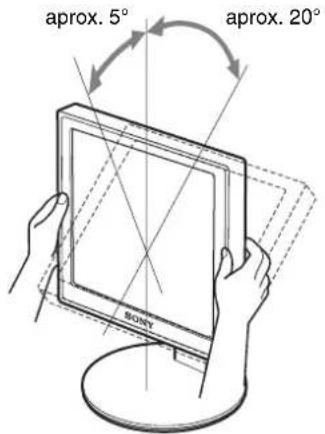

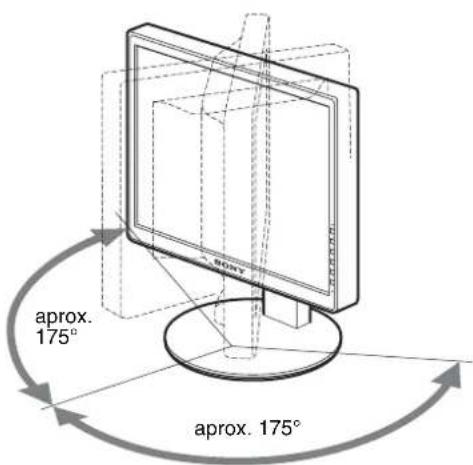

Configuração 8: Ajustar a inclinação e a altura ..... 11

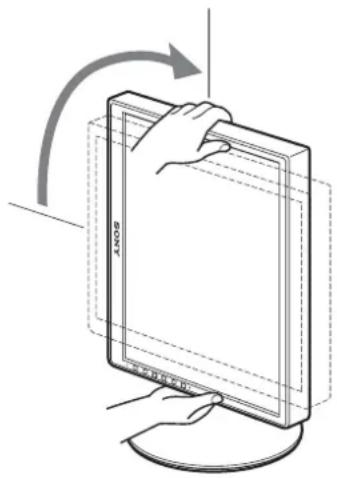

Mudar a imagem entre modos paisagem/retrato (Apenas para os modelos instalados com Suporte Pivot) ..... 12

Seleccionar o sinal de entrada (INPUT1/INPUT2) ..... 12

Personalizar o Monitor ....13

Navegar o menu 13

Lista de opções de menu 14

menu PICTURE ADJUST 15

A menu SCREEN (apenas sinal RGB analógico) ..... 15

menu ZOOM 16

menu MENU POSITION 16

menu INPUT SENSING 16

A menu LANGUAGE....17

→← menu RESET (repor na predefinição) ..... 17

menu MENU LOCK 17

menu OPTION 17

Função de economia de energia 17

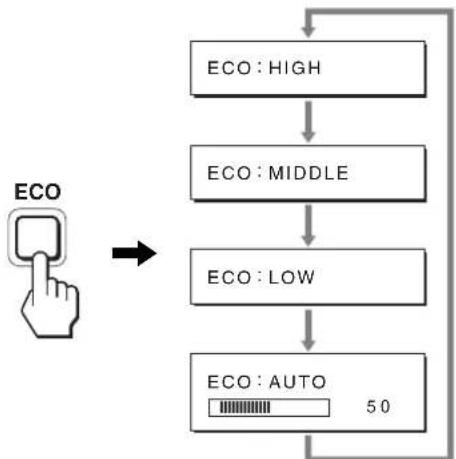

Reduzir o consumo de energia (modo ECO) ..... 17

Função de ajuste da luminosidade automático (sensor de luz) ... 18

Função de regulação automática da qualidade da imagem

(apenas sina RGB analógico)....18

Função KVM (função Teclado-Vídeo-Rato) ..... 18

Resolução de problemas .....19

Mensagens no ecrã 19

Sintomas e soluções dos problemas ....20

Especificações....23

Aviso sobre ligações eléctricas

- Utilize o cabo de alimentação fornecido. Se utilizar um cabo de alimentação diferente, certifique-se de que é compatível com a sua rede eléctrica local.

Para os clientes nos E.U.A

Se não utilizar o cabo adequado, este monitor não estará em conformidade com as normas FCC.

Para os clientes no Reino Unido

Se utilizar o monitor no Reino Unido, certifique-se de que utiliza o cabo de alimentação para o Reino Unido.

apenas para 240 V CA

O equipamento deve ser instalado próximo de uma tomada facilmente acessível.

Instalação

Não instale ou deixe o monitor:

• Em locais sujeitos a temperaturas extremas, por exemplo próximo de um aquecedor, grelha de ventilação ou luz solar directa. Ao sujeitar o monitor a temperaturas extremas, como num automóvel estacionado à luz solar directa ou próximo de um respirador de aquecimento, pode provocar deformações na caixa ou avarias.
• Em locais sujeitos a vibrações mecânicas ou embates.
• Próximo de qualquer equipamento que gere um campo magnético forte, como um televisor ou diversos outros electrodomésticos.
• Em locais sujeitos a níveis excessivos de pó, sujidade ou areia, por exemplo próximo de uma janela aberta ou numa saída para o exterior. Se o instalar temporariamente num ambiente externo, certifique-se de que toma as precauções adequadas contra pó e sujidade transportados pelo vento. Caso contrário, poderão ocorrer avarias irreparáveis.

Tenha cuidado para não tocar nas grelhas de ventilação na parte superior traseira do monitor, já que estas aquecem.

Manuseamento do ecrã LCD

• Não deixe o ecrã LCD voltado para o sol, uma vez que isso pode danificar o ecrã LCD. Tenha cuidado quando colocar o monitor próximo de uma janela.
• Não pressione ou risque o ecrã LCD. Não coloque objectos pesados sobre o ecrã LCD. Isso pode provocar a perda de uniformidade do ecrã ou provocar avarias no painel LCD.
• Se o ecrã for utilizado num local fresco, pode aparecer no ecrã uma imagem residual. Isso não é uma avaria. O ecrã regressa ao normal à medida que a temperatura vai subindo até ao nível de funcionamento normal.
• Se uma imagem parada for visualizada durante um período de tempo prolongado, pode aparecer durante algum tempo uma imagem residual. A imagem residual acabará por desaparecer.
• O painel de LCD aquece durante o funcionamento. Isso não é uma avaria.

Nota sobre o LCD (Monitor de Cristais Líquidos)

Lembre-se de que o ecrã LCD é fabricado com tecnologia de elevada precisão. No entanto, podem surgir constantemente pontos pretos ou pontos de luz brilhante (vermelhos, azuis ou verdes) no ecrã e podem surgir faixas coloridas ou brilho irregular no ecrã LCD. Isso não é uma avaria.

(Pontos eficazes: mais de 99.99%)

Manutenção

• Certifique-se de que desliga a ficha do cabo de alimentação da tomada eléctrica antes de limpar o monitor.
• Limpe o ecrã LCD com um pano macio. Se utilizar um líquido de limpeza de vidros, não utilize qualquer tipo de produto de limpeza que contenha uma solução anti-estática ou aditivo semelhante, uma vez que isso pode riscar o revestimento do ecrã LCD.
• Limpe a caixa, painel e controlos com um pano macio humedecido ligeiramente com uma solução de detergente suave. Não utilize qualquer tipo de superfície abrasiva, pó para arear ou solvente, como álcool ou benzina.
• Não raspe, toque ou bata na superfície do ecrã com itens aguçados ou abrasivos como canetas esferográficas ou chaves de parafusos. Este tipo de contacto pode resultar num tubo de imagem riscado.
• De referir que pode ocorrer deterioração de material ou degradação do revestimento do ecrã LCD se o ecrã for exposto a solventes voláteis, tais como insecticidas, ou se for mantido um contacto prolongado com borracha ou materiais em vinil.

Transporte

• Desligue todos os cabos do monitor. Se utilizar um suporte de altura ajustável, ajuste a sua altura para a posição mais elevada e segure ambos os lados do ecrã LCD cuidadosamente. Tenha cuidado para não riscar o ecrã quando o transportar. Uma queda do monitor poderá provocar ferimentos e o monitor poderá ficar danificado.
• Quando transportar este monitor para reparações ou envio, utilize a caixa de cartão e os materiais de embalagem originais.
• Substitua os pinos de travão para suporte de altura ajustável para corrigir o suporte durante o transporte.

Eliminação do monitor

• Não elimine este monitor com os resíduos domésticos gerais.
• O tubo fluorescente utilizado neste monitor contém mercúrio. A eliminação deste monitor deve ser realizada em conformidade com os regulamentos da sua autoridade de sanidade pública local.

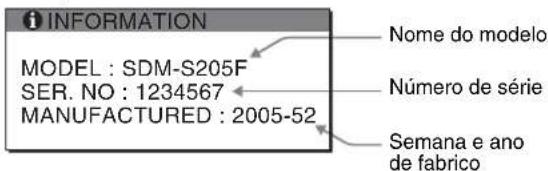

Verificar o nome do modelo do monitor

Verificar primeiro o nome do modelo do monitor.

O nome do modelo está localizado na parte de trás do monitor (Exemplo: SDM-S205F).

Não pode utilizar algumas das funções ou opções de menu para determinados modelos de monitor.

Identificação das peças e comandos

Consulte as páginas entre parêntesis para obter mais informações. A ilustração mostra apenas um dos modelos que estão disponíveis para este monitor.

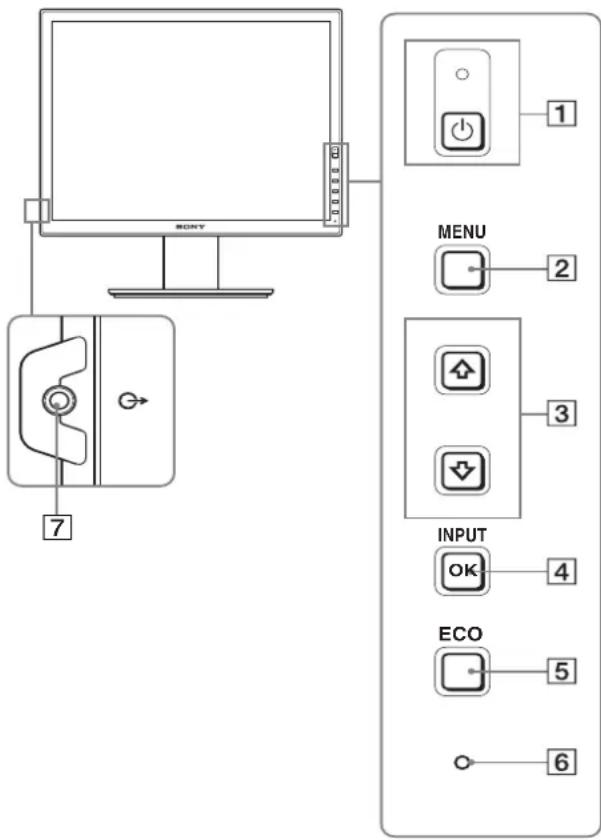

Parte da frente do monitor

Os conteúdos com a marca *para especificações variam de acordo com os modelos. Para mais informações, ver "Especificações" (página 23).

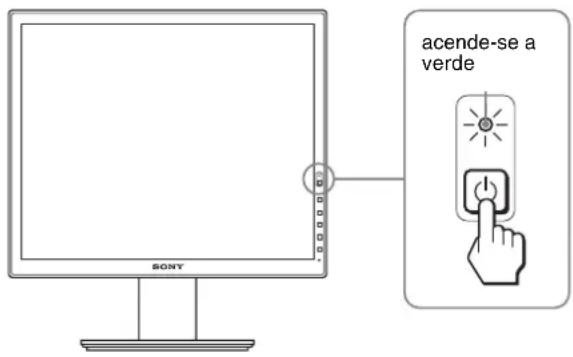

1 ⏻ interruptor (de alimentação) e ⏻ indicador (de alimentação) (páginas 10, 17)
O interruptor permite ligar o monitor quando o indicador ⏻ (alimentação) é apresentado a vermelho. Para desligar o monitor, prima novamente no interruptor.
Se o indicador ⏻ (alimentação) não acender, prima o interruptor MAIN POWER (8).

2 Botão MENU (página 13)

Este botão liga e desliga o ecrã do menu.

3 Botões ↓/↑ (página 13)

Estes botões são utilizados para seleccionar os itens de menu e para efectuar ajustes.

4Botão OK (página 13)

Este botão activa o item de menu seleccionado e as regulações efectuadas utilizando os botões ↓/↑ (3).

INPUT (página 12)

Estes botões comutam o sinal de entrada de vídeo entre INPUT1 e INPUT2 quando estão ligados dois computadores ao monitor. (Apenas disponível quando o menu está desactivado.)

5Botão ECO (página 17)

Este botão é utilizado para reduzir o consumo de energia. Quando o ecrã de menu não é visualizado, pode também ajustar automaticamente a qualidade de imagem para o sinal de entrada actual enquanto mantém este botão premido durante mais de 3 segundos (ajuste Automático de Um toque). (apenas sinal RGB analógico)

Este sensor mede a luminosidade da área em redor do monitor. Certifique-se de que não é colocado nada sobre o sensor, p. ex. papel, etc.

Esta tomada emite sinais áudio para altifalantes ou outro equipamento áudio.

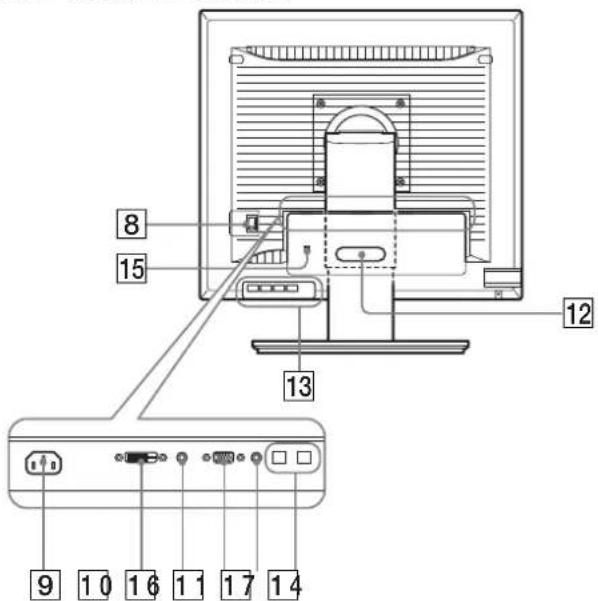

Parte de trás do monitor

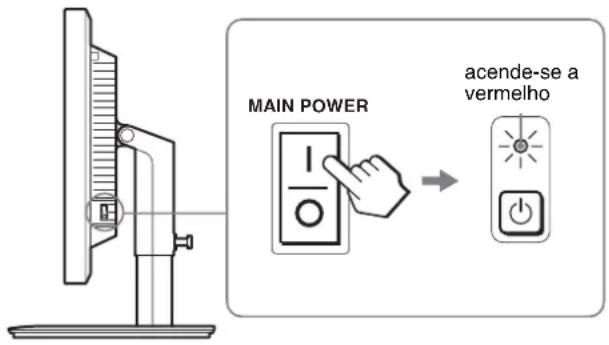

8 Interruptor MAIN POWER (página 10)

Este interruptor MAIN POWER permite ligar e desligar o monitor.

9 Conector AC IN (página 9)

Este conector liga o cabo de alimentação (fornecido).

Este conector recebe sinais de vídeo RGB analógicos (0,700 Vp-p, positivo) e sinais de sincronia.

12 Suporte para cabos (página 9)

Esta peça fixa fios e cabos ao monitor.

Se ligar um rato USB e um teclado USB ao monitor, pode ligar até dois computadores ao monitor, alternando a entrada.

14 Porta USB a montante (porta USB -apenas modelos equipados) *

Ligue o cabo USB ao seu computador e monitor.

15 Orifício de bloqueio de segurança

O orifício de bloqueio de segurança deve ser utilizado com o Kensington Micro Saver Security System.

O Micro Saver Security System é uma marca comercial da Kensington.

16 Tomada áudio para INPUT1

Esta tomada recebe sinais de áudio quando está ligada à tomada de saída de áudio de um computador ou outro equipamento de áudio ligado a INPUT1.

17 Tomada áudio para INPUT2

Esta tomada recebe sinais de áudio quando está ligada à tomada de saída de áudio de um computador ou outro equipamento de áudio ligado a INPUT2.

Configuração

Antes de utilizar o seu monitor, certifique-se de que os itens seguintes estão incluídos na caixa de cartão:

• Ecrã LCD
- Cabo de alimentação
- Base do Suporte
- Cabo de sinal de vídeo HD15-HD15 (RGB analógico)
• Cabo de sinal vídeo DVI-D (RGB digital)
- Cabo de áudio (mini-ficha estéreo)
• Cabo*USB
- CD-ROM (software utilitário para Windows/Macintosh, Instruções de utilização, etc.)
- Cartão de garantia
- Guia de configuração rápida

Os conteúdos com marca *para especificações variam de acordo com os modelos. Para mais informações, ver “Especificações” (página 23).

Configuração 1: Monte o suporte

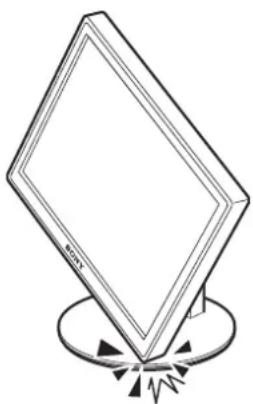

Não pressione o ecrã LCD quando colocar ou endireitar o monitor numa secretária ou superfície semelhante. Pode afectar a uniformidade do ecrã ou danificar o ecrã LCD.

■ Quando utilizar o suporte fornecido

1 Abra a caixa de cartão e retire a base de suporte.

2 Confirme os itens fornecidos.

- Com o parafuso localizado na parte inferior da Base do Suporte.

3 Coloque um tapete macio ou semelhante numa superfície plana, como uma secretária.

Pode danificar o ecrã LCD e o próprio monitor se colocar o monitor directamente na secretária.

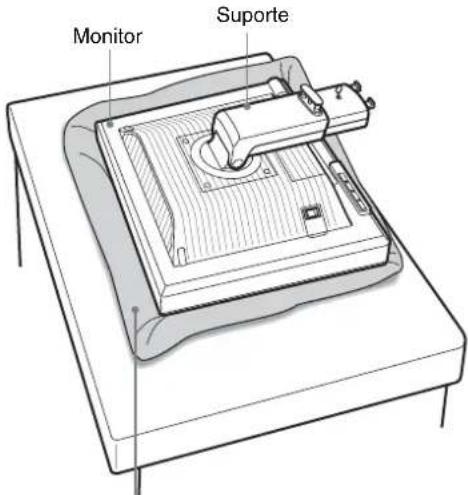

4 Retire o monitor da caixa de cartão e depois coloque a estrutura do monitor colocado ao longo da extremidade da secretária.

Tapete macio ou semelhante

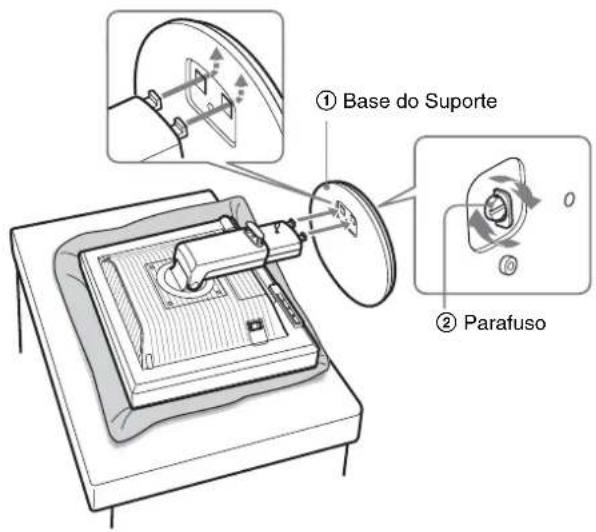

5 Engate os orifícios da base de suporte nos dentes do suporte para prender. ① Puxe a pega de aparafusamento para cima para aparafusar a base do suporte de forma segura. ② Certifique-se de que o parafuso está bem fixo e rode a pega de aparafusamento de volta para trás.

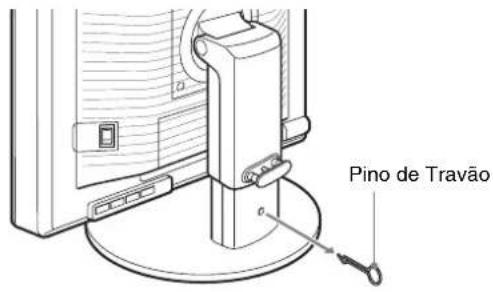

6 Retire o pino do travão depois de levantar o suporte de altura ajustável até este ficar direito.

Nota

Não retire o pino de travão enquanto é colocado o suporte. Pode cair e provocar ferimentos se o pescoço do suporte sair de forma impetuosa da base de suporte.

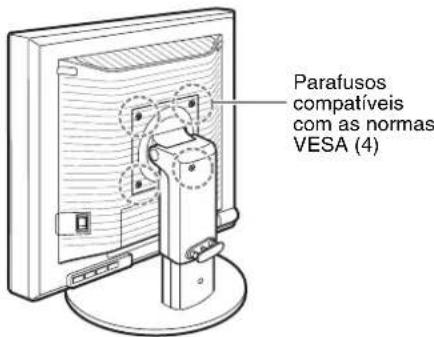

■ Quando utilizar o Suporte VESA

Pode aplicar um suporte VESA em outras marcas, removendo o suporte fornecido aplicado ao monitor.

Configuração 2:Ligar os cabos do sinal de vídeo

- Desligue o monitor e o computador antes de ligar.

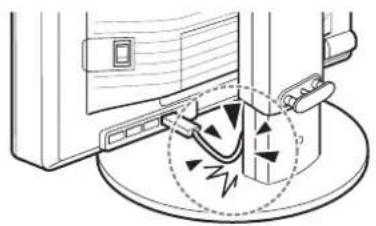

Notas

• Não toque nos pinos do conector do cabo do sinal de vídeo, uma vez que isso pode dobrar os pinos.
• Verifique o alinhamento do conector para evitar dobrar os pinos do conector do cabo de sinal vídeo.

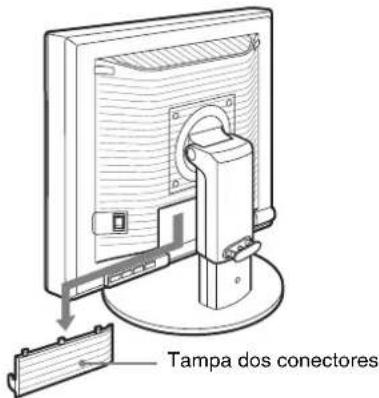

1 Faça deslizar para baixo a tampa dos conectores.

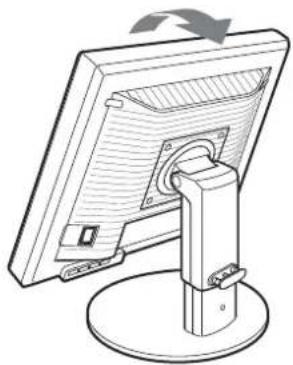

2 Incline o monitor para cima.

E, em seguida, desloque o monitor para um ângulo superior.

3 Ligue os cabos do sinal de vídeo ao monitor.

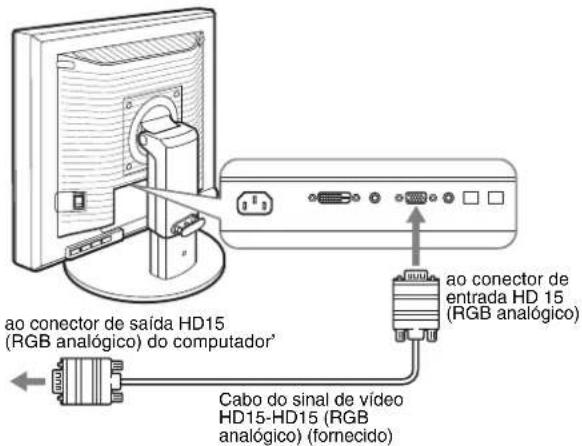

■ Ligue um computador equipado com um conector de saída HD15 (RGB analógico)

Utilizando o cabo de sinal de vídeo HD15-HD15 (RGB analógico) fornecido, ligue o computador ao conector de entrada HD 15 (RGB analógico) do monitor'.

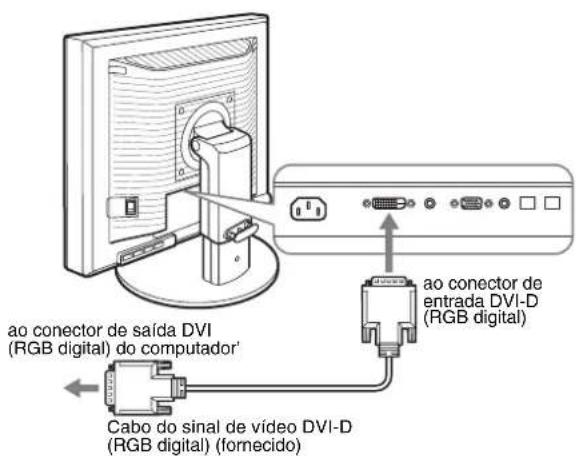

■ Ligue um computador equipado com um conector de saída DVI (RGB digital)

Utilizando o cabo do sinal vídeo DVI-D (RGB digital) fornecido, ligue o computador ao conector de entrada DVI-D (RGB digital) do monitor'.

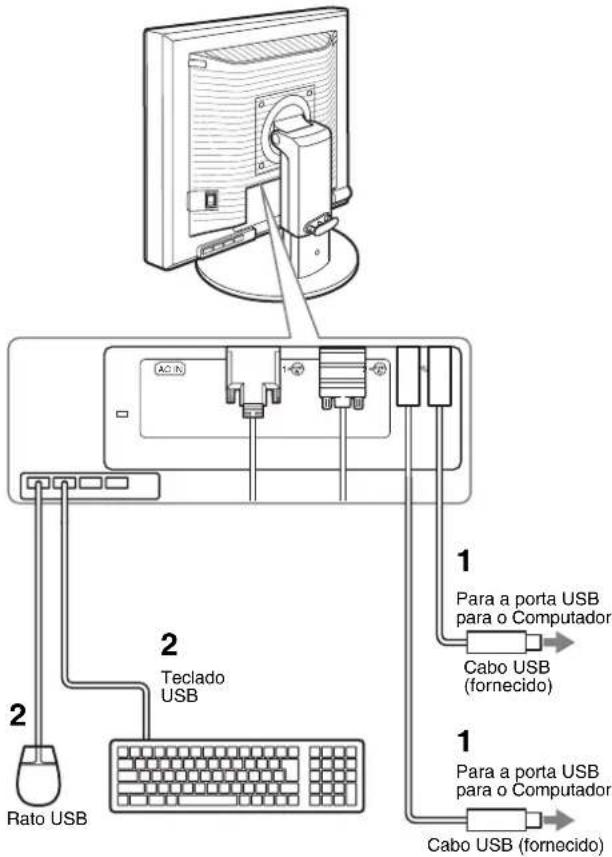

Configuração 3: Ligar o rato USB e o teclado USB (porta USB, apenas em modelos equipados)\*

Se ligar o rato USB e o teclado USB, pode alternar entre as entradas frontais e traseiras (função KVM). Para mais detalhes, consulte “Função KVM” (página 18). Se não utilizar um rato USB e um teclado USB para o seu monitor, avance para a Configuração 4.

1 Ligue o cabo fornecido entre o monitor e o computador.

2 Ligue um rato USB e um teclado USB ao monitor. Para Utilizadores Macintosh:

Se ligar a porta USB a jusante a um teclado Macintosh com um botão de funcionamento, é possível que o botão de funcionamento no teclado não possa ser ligado. Ligue o botão de funcionamento do seu computador ou ligue o teclado directamente ao seu computador e ligue a respectiva alimentação e, em seguida, ligue a porta USB a jusante ao teclado.

Notas

• A porta USB deste monitor é compatível com o Windows 2000 / Windows XP Professional / Windows XP Home edition / Macintosh.
• Se o rato USB e o teclado USB já estiverem ligados ao seu computador, retire o rato USB e o teclado USB em simultâneo.
• Esta Configuração destina-se apenas para computadores e SO compatíveis com USB. Para obter mais informações, consulte as instruções de funcionamento do seu computador ou SO.

Configuração 4:Ligar os cabos de áudio

Se não pretender uma saída áudio, não é necessário efectuar esta ligação.

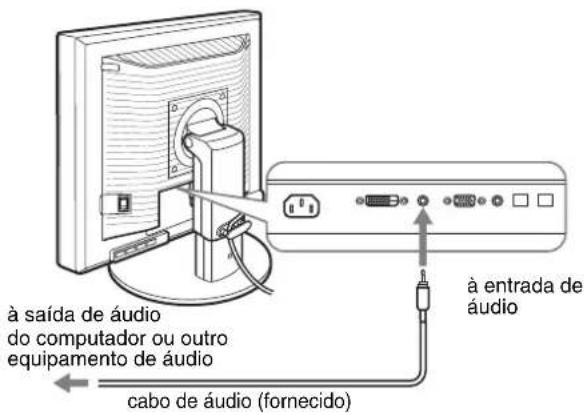

1 Ligar a tomada de entrada áudio do monitor' e tomada de saída áudio do computador ou outro equipamento áudio, utilizando o cabo áudio fornecido.

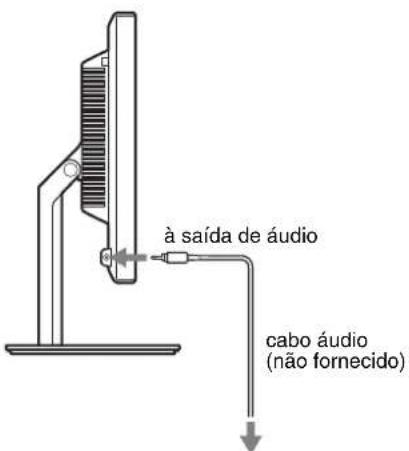

2 Ligar o cabo áudio (não fornecido) de forma segura à tomada de saída áudio do monitor'.

A saída áudio será modificada quando a ligação de entrada e saída áudio do monitor tiver sido completada.

Ligue o equipamento áudio que esteja dentro da gama de entrada indicada nas especificações de entrada áudio do monitor. Uma entrada muito elevada pode causar danos no monitor.

Configuração 5:Ligar o cabo de alimentação

1 Ligue correctamente o cabo de alimentação fornecido ao conector AC IN do monitor'.

2 Ligue correctamente a outra extremidade a uma tomada eléctrica.

Configuração 6:Prenda os fios e feche a tampa dos conectores

1 Desloque os fios e os cabos através do suporte do cabo tal como ilustrado.

2 Feche a tampa dos conectores.

Quando juntar os fios e cabos, não se esqueça de lhes dar alguma folga. Se forem puxados com força, podem sair dos conectores ou fichas quando ajustar o ângulo de ecrã. Se esticar demasiado os fios e cabos, eles podem ficar danificados.

Configuração 7: Ligar o monitor e o computador

1 Certifique-se de que o Indicador ⏻ (alimentação) pisca com luz vermelha. No momento de compra, o interruptor MAIN POWER está ligado na posição (I).

Nota

Quando o interruptor MAIN POWER do lado direito do seu monitor não está regulado para a posição (I), regule para a posição (I) e certifique-se de que o indicador ⏻ (alimentação) pisca a vermelho.

2 Prima o interruptor (de alimentação) ⏻ localizado na parte direita da frente do monitor.

O indicador (de alimentação) ⏻ acende-se a luz verde.

3 Ligue o computador.

Se não surgir qualquer imagem no ecrã

• Verifique se o cabo de alimentação e os cabos do sinal de vídeo estão correctamente ligados.
• Se surgir "NO INPUT SIGNAL" no ecrã:
• O computador encontra-se no modo de economia de energia. Tente premir uma tecla do teclado ou movimentar o rato.
• Verifique que a definição do sinal de entrada está correcta, premindo o Botão OK (página 12).
• Se surgir "CABLE DISCONNECTED" no ecrã:
• Verifique se os cabos do sinal de vídeo estão correctamente ligados.
• Verifique que a definição do sinal de entrada está correcta, premindo o Botão OK (página 12).
• Se "OUT OF RANGE" surgir no ecrã:

Ligue o ecrã antigo novamente. Em seguida, regule a placa gráfica do computador' dentro das seguintes gamas.

	RGB analógico RGB digital
Frequência horizontal	28–92 kHz 28–75 kHz
Frequência vertical	48–85 Hz 60 Hz
Resolução	1600 × 1200 ou menos

Para mais informações sobre as mensagens no cerra, consulte "Sintomas e soluções dos problemas" na página 20.

Não são necessários controladores específicos

O monitor está em conformidade com a norma Plug & Play “DDC” e detecta automaticamente todas as informações do monitor’. Não é necessário instalar um controlador específico no computador. Na primeira vez que liga o seu computador depois de ligar o monitor, pode surgir no ecrã o Assistente de configuração. Neste caso, siga as instruções no ecrã. O monitor Plug & Play é seleccionado automaticamente para que possa utilizar este monitor.

A frequência vertical é definida para 60 Hz.

Uma vez que as cintilações no monitor são discretas, pode utilizá-lo tal como está. Não é necessário definir a frequência vertical para qualquer valor elevado particular.

Configuração 8: Ajustar a inclinação e a altura

Este monitor pode ser regulado dentro dos ângulos indicados abaixo.

Agarre nas partes laterais do painel LCD e, em seguida, regule os ângulos do ecrã.

Quando utilizar o suporte de altura ajustável, a altura pode ser ajustada conforme indicado em baixo.

Segure em ambas as extremidades do ecrã LCD e, em seguida, ajuste a altura do ecrã.

Altura Ajustável Suporte aprox. 110 mm

Suporte Pivot aprox. 130 mm

Para utilizar o monitor confortavelmente

Regule o ângulo de visualização do monitor de acordo com a altura da secretária e cadeira e de forma a que a luz não seja reflectida pelo ecrã para os olhos.

Notas

• Ao ajustar a posição do monitor, certifique-se de que não o faz embater ou os cabos ou outros dispositivos USB contra os objectos em seu redor. Certifique-se de que desloca o monitor de forma segura.
• Não coloque quaisquer objectos por baixo do monitor quando regular a altura do suporte. Pode ser danificado acidentalmente.
• Quando ligar os produtos USB ou dispositivos USB ao monitor, certifique-se de que não os embate contra a Base do Suporte. Ao ajustar a inclinação e a altura do monitor, o monitor pode ficar danificado, dependendo do tamanho dos produtos ou dispositivos. (porta USB, apenas em modelos equipados)

Mudar a imagem entre modos paisagem/retrato (Apenas para os modelos instalados com Suporte Pivot)\*

Se o computador apresentar a função de alternar o ecrã entre os modos paisagem/retrato, é possível rodar o ecrã 90°.

Ajuste a definição para mudar a imagem primeiro no computador e, em seguida, rode o ecrã.

Rodar o ecrã em modo retrato

1 Ajuste a definição no seu computador para rodar o ecrã 90° no sentido contrário dos ponteiros do relógio.
2 Carregue no botão MENU do seu monitor e, em seguida, seleccione “MENU ROTATION” no Menu OPTION e seleccione “PORTRAIT.”

Pode mudar a posição de visualização do menu de acordo com a posição do ecrã.

3 Segure em ambos os lados do monitor e levante-o lentamente para a posição à distância mais elevada.

Notas

• Se rodar o monitor ligado ao dispositivo USB ou produtos compatíveis USB, pode danificar o monitor.
• Se rodar o monitor, certifique-se de que não o faz embater ou os cabos ou outros dispositivos USB contra os objectos em seu redor. Certifique-se de que desloca o monitor de forma segura.
• Quando rodar o seu monitor, retire todos os cabos do suporte de cabos e, em seguida, mova-os com cuidado sem os puxar com força.

4 Segure em ambos os lados do monitor e rode-o lentamente 90° no sentido dos ponteiros do relógio.

Não pode rodar o monitor mais do que 90°.

5 Segure ambos os lados do monitor e ajuste a altura e incline o monitor.

Para configurar o monitor para a posição base

1 Ajuste a definição no seu computador para rodar o ecrã 90° no sentido dos ponteiros do relógio.
2 Carregue no botão MENU do seu monitor e, em seguida, seleccione “MENU ROTATION” no Menu OPTION e seleccione “LANDSCAPE.”

Coloque novamente a visualização do menu na posição base.

3 Segure em ambos os lados do monitor e levante-o lentamente para a posição à distância mais elevada.
4 Segure em ambos os lados do monitor e rode-o lentamente 90° no sentido contrário dos ponteiros do relógio.

O sinal de entrada é alterado cada vez que premir o botão OK.

INPUT

Mensagem no ecrã(Surge durante cerca de 5segundos no canto superioresquerdo.)

Configuração do sinal de entrada

INPUT1 : DVI-D Conector de entrada DVI-D

Antes de efectuar regulações

Faça a ligação do monitor e computador, depois ligue-os. Para melhores resultados, aguarde durante pelo menos 30 minutos antes de fazer quaisquer regulações depois do monitor ser ligado ao computador e de ser ligado.

Pode efectuar diversas regulações no monitor utilizando o menu no ccrã.

Navegar o menu

1 Visualize o menu principal.

Prima o botão MENU para visualizar o menu principal no seu ecrã.

Prima os botões ↓/↑ para visualizar o menu desejado. Prima o botão OK para seleccionar o item de menu.

Prima os botões ↓/↑ para fazer as regulações, depois prima o botão OK.

Quando prime o botão OK, a definição é memorizada, depois o monitor regressa ao menu anterior.

4 Feche o menu.

Prima o botão MENU uma vez para regressar à visualização normal. Se não forem premidos quaisquer botões, o menu fecha automaticamente após 45 segundos.

■ Repor as regulações para as predefinições

É possível repor as regulações utilizando o menu RESET. Para mais informações sobre a reposição das regulações, consulte ...(RESET) na página 17.

Lista de opções de menu

	SDM-S205F
menu PICTURE ADJUST
MODE (ECO mode) HIGH
	MIDDLE
	LOW
	AUTO ^1)
| BackLIGHT ☑	1)
○ CONTRAST ☑	1) 2)
○ BRIGHTNESS ☑	2)
γ GAMMA USER	2)
	CAL. ^2)
● COLOR 9300K
	6500K
	sRGB ^2)
	USER (GAIN e BIAS)
√ SMOOTHING TEXT
	STANDARD
	GRAPHICS
→ MODE RESET ☑
A SCREEN AUTO
	PHASE
	PITCH
	H CENTER
	V CENTER
⊗ ZOOM FULL
	ASPECT KEEP
	REAL
→ MENU POSITION ☑
→ INPUT SENSING AUTO ON
	INPUT1
	INPUT2
	AUTO OFF
A LANGUAGE ENGLISH
	FRANÇAIS
	DEUTSCH
	ESPAÑOL
	ITALIANO
	NEDERLANDS
	SVENSKA
	РУССКИЙ
	日本語
	中文
→ RESET OK
	CANCEL
○ MENU LOCK	ON
	OFF

	SDM-S205K
menu PICTURE ADJUST
MODE (ECO mode)	HIGH
	MIDDLE
	LOW
	AUTO ^1)
BACKLIGHT	^1)
CONTRAST	^1) 2)
BRIGHTNESS	^2)
GAMMA USER	^2)
	CAL. ^2)
COLOR 9300K
	6500K
	sRGB ^2)
	USER (GAIN e BIAS)
SMOOTHING TEXT
	STANDARD
	GRAPHICS
MODE RESET
SCREEN AUTO
	PHASE
	PITCH
	H CENTER
	V CENTER
ZOOM FULL
	ASPECT KEEP
	REAL
MENU POSITION
INPUT SENSING AUTO ON
	INPUT1
	INPUT2
	AUTO OFF
LANGUAGE ENGLISH
	FRANÇAIS
	DEUTSCH
	ESPAÑOL
	ITALIANO
	NEDERLANDS
	SVENSKA
	РУССКИЙ
	日本語
	中文
RESET	OK
	CANCEL
MENU LOCK	ON
	OFF
OPTION
MENU ROTATION	LANDSCAPE
	PORTRAIT

1) Quando o modo ECO está definido para "AUTO," não é possível ajustar BACKLIGHT.

2) CONTRAST, BRIGHTNESS, e GAMMA não são reguláveis quando "sRGB" está seleccionado.

menu PICTURE ADJUST

Itens	Prima o botão ↑	Prima o botão ↓
MODE	Seleccione o modo ECO.
HIGH	Seleccione o brilho do seu monitor entre “HIGH,” “MIDDLE,” “LOW,” ou “AUTO” para reduzir o consumo de energia.
MIDDLE
LOW	Pode definir uma variedade do modo seleccionando uma entrada.
AUTO
BACKLIGHT	Confere brilho ao ecrã.	Escurece o ecrã.
CONTRAST	Aumenta o contraste da imagem.	Reduz o contraste da imagem.
BRIGHTNESS	Confere brilho à imagem (etiqueta preta).	Retira brilho à imagem (etiqueta preta).

Notas

• Quando o modo ECO está definido para “AUTO,” não é possível ajustar BACKLIGHT.
• Se seleccionar “sRGB,” não é possível ajustar CONTRAST e BRIGHTNESS.

Itens

γ GAMMA

Opções Funções

USER Ajusta as cores das imagens.

CAL. Este modo ajusta o monitor para uma condição gamma natural para o LCD. Este modo deve ser ajustado quando se utiliza um sistema exterior de calibração da cor para um resultado de calibração perfeito.

Nota

Quando selecciona "sRGB," não é possível ajustar GAMMA.

Itens

☒ COLOR
Opções Funções
9300K Tom azulado
6500K Tom avermelhado
sRGB ^1)	Quando selecciona “sRGB” a cor é ajustada para o perfil sRGB. (A definição de cor sRGB é um protocolo de espaço de cor padrão da indústria concebido para produtos de informática.) Quando selecciona “sRGB,” as definições de cor do seu computador têm de estar definidas para o perfil sRGB.
USER Pode efectuar ajustes secundários a áreas mais claras (GAIN: etiqueta branca) e áreas mais escuras (BIAS: etiqueta preta). Também pode armazenar a definição de cor na memória.

1) Se um computador ou outro equipamento ligado ao monitor não estiver em conformidade com sRGB, a cor não pode ser ajustada para o perfil

sRGB. Quando selecciona “sRGB,” não é possível ajustar CONTRAST, BRIGHTNESS, e GAMMA.
Se definiu o modo ECO para “AUTO” não é possível seleccionar “sRGB.”

Itens

SMOOTHING

Opções Funções

TEXT Para fazer com que os caracteres sejamapresentados mais claros (este modo éadequado para aplicações com base detexto).

STANDARD Efeito de suavização standard.

GRAPHICS Para fazer com que as imagens apareçamlimpas (este modo é adequado paraimagens de qualidade fotográfica ouilustrações).

Nota

Não pode utilizar a característica SMOOTHING quando o sinal de resolução é 1600 × 1200.

Itens

→← MODE RESET
Opções Funções
OK As opções BACKLIGHT, CONTRAST, BRIGHTNESS, GAMMA e COLOR podem ser repostas para a pré-definição.
CANCEL	Para cancelar a reposição e regressar ao ecrã do menu.

A menu SCREEN (apenas sinal RGB analógico)

■ Função de regulação automática da qualidade da imagem

Quando o monitor receber um sinal de entrada, a posição e a nitidez (fase/intensidade) da imagem são ajustadas automaticamente. Isto garante que o ecrã apresente uma imagem nítida (página 18).

Nota

Enquanto a função de regulação automática da qualidade da imagem está activada, apenas o interruptor ⏻ (de alimentação) está operacional.

Se a função de regulação automática da qualidade da imagem deste monitor parecer não ter regulado totalmente a imagem

O utilizador pode continuar a regular automaticamente a qualidade da imagem para o sinal de entrada actual. (Consulte AUTO abaixo.)

Se ainda for necessário efectuar ajustes à qualidade da imagem

O utilizador pode regular manualmente a nitidez (fase/intensidade) e posição (posição horizontal/vertical) da imagem'.

Estas regulações são guardadas na memória e recuperadas automaticamente quando o monitor recebe o mesmo sinal de

entrada. Estas definições podem ter de ser repetidas se alterar o sinal de entrada, depois de ligar novamente o seu computador.

Itens Funções

AUTO Efectue os ajustes adequados à fase, intensidade e posição vertical e horizontal em relação ao sinal de entrada actual e guarde-os.

■ Regule a nitidez e posição da imagem' manualmente (PHASE/PITCH/H CENTER/V CENTER)

O utilizador pode ajustar a nitidez e posição da imagem' do seguinte modo.

1 Defina a resolução para 1600 × 1200 no computador.
2 Coloque o CD-ROM.
3 Inicie o CD-ROM e o padrão de teste será apresentado.

Para utilizadores do Windows

Quando a Execução automática é efectuada:

①Faça clique sobre “Narzedzie do regulacji monitora (UTILITY)” (Ferramenta de Regulação do Ecrã (Utilitário)).

②Faça clique sobre “Adjust” e confirme a resolução, depois faça clique sobre “Next”.

O padrão de teste para PITCH, PHASE, H CENTER e V CENTER parece estar correcto.

Quando a Execução automática não é efectuada:

① Abrir “My Computer” e faça clique com o botão direito do rato sobre o ícone do CD-ROM. Ir para “Explorer” e abrir o ícone do CD-ROM.
②Seleccionar [Windows] e depois abrir [Utility].
③Inicializar [Win_Utility.exe].

Surge o padrão de teste.

① Abrir [Utility] e depois seleccionar [Mac].
②Inicializar [Mac_Utility.exe].

Surge o padrão de teste.

Itens Prima os botões ↓/↑

PHASE Minimiza as faixas horizontais no ecrã.
PITCH As faixas verticais ficam esbatidas.
H CENTER Regule a posição da imagem quando a
V CENTER	sua imagem não aparecer no centro do ecrã.

menu ZOOM

Itens Funções

FULL O sinal de entrada é apresentado no ecrãpor inteiro, independentemente do modoou resolução da imagem.

ASPECT KEEP O sinal de entrada é apresentado no ecrãna sua proporção real. Por isso, podem aparecer faixas negras nas partes superior e inferior da imagem,dependendo do sinal.

REAL O sinal de entrada é apresentado no ecrãna sua resolução real. Sinais sub-1600 × 1200 são apresentados no centro do ecrãrodeados por uma moldura preta.

Nota

Não pode utilizar esta característica quando o sinal de resolução é 1600 × 1200. A imagem é apresentada no ecrã por inteiro.

menu MENU POSITION

Itens Prima os botões ↓/↑

MENU POSITION Pode alterar a posição de visualização de menu no ecrã. Pode seleccionar uma de 9 posições.

menu INPUT SENSING

Pode procurar quaisquer sinais de entrada, alternando automaticamente os sinais para trás e para a frente.

Itens Funções

AUTO ON Quando a entrada seleccionada nãorevela qualquer sinal, ou quando selecciona uma entrada com o botão OKe se esta não tiver qualquer sinal de entrada, surge uma mensagem no ecrã (página 19). De seguida, o monitor verifica o sinal de entrada e muda para outra entrada automaticamente.Quando a entrada é alterada, a entrada seleccionada é visualizada no canto superior esquerdo do ecrã.Quando não existe sinal de entrada, o monitor entra automaticamente no modo de economia de energia.
INPUT 1	Quando ligar o monitor, INPUT1 ou INPUT2 serão seleccionadas como definição de prioridade (INPUT SENSING não irá funcionar).
INPUT 2
AUTO OFF	A entrada não é mudada automaticamente. Prima o botão OK para mudar a entrada.

A menu LANGUAGE

Itens Prima os botões ↓/↑

ENGLISH	Inglês
FRANÇAIS	Françês
DEUTSCH	Alemão
ESPAÑOL	Espanhol
ITALIANO	Italiano
NEDERLANDS	Holandês
SVENSKA	Sueco
РУССКИЙ	Russo
日本語	Japonês
中文	Chinês

→•← menu RESET (repor na predefinição)

Itens Funções

OK Para repor todos os dados de regulaçãopara a predefinição excepto a definiçãoA (LANGUAGE).

CANCEL Para cancelar a reposição e regressar aoecrã do menu.

menu MENU LOCK

Itens Funções

ON Apenas o interruptor ⏻ (de alimentação) funciona. Se tentar qualquer outra operação, o ícone ⚡MENU LOCK) surge no ecrã.

OFF Defina (MENU LOCK)para desligado. Se ⚡MENU LOCK) tiver sido definido para ON, quando premir o botão MENU, ⚡MENU LOCK) é automaticamente seleccionado.

menu OPTION\*

Itens

MENU ROTATION

Opções Funções

LANDSCAPE Apresenta o ecrã na posição de paisagem.

PORTRAIT Apresenta o ecrã na posição de retrato.

Função de economia de energia

Este monitor cumpre as directrizes de economia de energia definidas por VESA, ENERGY STAR, e NUTEK. Se o monitor estiver ligado a um computador ou placa gráfica de vídeo que seja DPMS (Norma de Gestão de Energia de Ecrã) para entrada Analógica / DMPM (Gestão de Energia de Monitores Digitais DVI) para entrada Digital, o monitor irá reduzir automaticamente o consumo de energia conforme mostrado abaixo.

Modo de energia ⏻ indicador (de alimentação)

funcionamento normal verde
não activo1) (em espera) laranja
desligado	vermelho
alimentação principal desligada	desligada

1) Quando o computador entra no modo “não activo”, o sinal de entrada é cortado e surge no ecrã NO INPUT SIGNAL. Após 5 segundos, o monitor entra no modo de economia de energia.

"em espera" é o modo de economia de energia definido pela Environmental Protection Agency.

Reduzir o consumo de energia (modo ECO)

Se premir repetidamente o botão ECO na frente do monitor, pode seleccionar o brilho de ecrã.

Cada modo surge no ccrã e o brilho do ccrã é reduzido de acordo com o modo. O menu desaparece automaticamente após cerca de 5 segundos.

O brilho de ecrã e consumo de energia são reduzidos quando o modo muda de HIGH para MIDDLE e para LOW.

A predefinição de brilho do ecrã está definida para HIGH.

Função de ajuste da luminosidade automático (sensor de luz)

Este monitor é fornecido com uma função para ajuste automático da luminosidade do ecrã de acordo com a luminosidade ambiente. A luminosidade do ecrã é definida para o nível mais apropriado se definir o modo ECO para AUTO com o botão ECO na parte dianteira do monitor, ou no menu PICTURE ADJUST. A predefinição da luminosidade do ecrã está definida para HIGH. Além disso, quando definir o modo ECO para “AUTO” com o botão ECO na parte dianteira do monitor, a barra de regulação é apresentada. Pode regular a barra com os botões ↓/↑. A luminosidade do ecrã muda de acordo com o nível que definiu.

Função de regulação automática da qualidade da imagem (apenas sina RGB analógico)

Quando o monitor recebe um sinal de entrada, este regula automaticamente a posição e nitidez (fase/intensidade) da imagem', garantindo que surge uma imagem nítida no ecrã.

O modo de predefinição de fábrica

Quando o monitor recebe um sinal de entrada, estabelece automaticamente a correspondência entre o sinal e um dos modos predefinidos de fábrica na memória do monitor' para proporcionar uma imagem de alta qualidade no centro do ecrã. Se o sinal de entrada corresponder ao modo predefinido de fábrica, a imagem aparece automaticamente no ecrã com as regulações predefinidas adequadas.

Se os sinais de entrada não corresponderem a um dos modos predefinidos de fábrica

Quando o monitor recebe um sinal de entrada que não corresponde a um dos modos predefinidos de fábrica, a função de regulação automática da qualidade da imagem deste monitor é activada para garantir que surge sempre no ecrã uma imagem nítida (dentro das gamas de frequência do monitor):

Frequência horizontal: 28–92 kHz (RGB analógico)

28–75 kHz (RGB digital)

Frequência vertical: 48–85 Hz (RGB analógico)

60 Hz (RGB digital)

Consequentemente, na primeira vez que o monitor recebe sinais de entrada que não correspondem a um dos modos predefinidos de fábrica, o monitor pode demorar mais tempo do que o normal a exibir a imagem no cerã. Estes dados de regulação são armazenados automaticamente na memória para que, da próxima vez, o monitor funcione da mesma forma como quando o monitor recebe os sinais que correspondem a um dos modos predefinidos de fábrica.

Se o utilizador regular manualmente a fase, intensidade e posição da imagem

Para alguns sinais de entrada, a função de regulação automática da qualidade da imagem deste monitor pode não regular totalmente a posição da imagem, a fase e a intensidade. Neste caso, o utilizador pode definir estas regulações manualmente (página 16). Se definir estas regulações manualmente, estas ficam armazenadas na memória como modos de utilizador e são

acedidas automaticamente sempre que o monitor recebe os mesmos sinais de entrada.

Nota

Enquanto a função de regulação automática da qualidade da imagem está activada, apenas o interruptor ⏻ (de alimentação) funciona.

Função KVM (função Teclado-Vídeo-Rato)\*

Pode utilizar até dois computadores para efectuar a ligação entre um rato USB e um teclado USB, alternando o botão INPUT/OK (página 8) entre a parte frontal e posterior.

Acerca da porta USB

• Recomendamos que ligue o rato USB e o teclado USB à porta USB do monitor. Se ligar os aparelhos que são incompatíveis com o monitor, o monitor pode não funcionar correctamente. Ou os aparelhos que são compatíveis com Bluetooth podem não funcionar correctamente.
• A porta USB do monitor é compatível com Velocidade Total USB (Máx 12 Mbps).

Notas

• Mesmo quando prime o botão INPUT/OK, os computadores podem não poder mudar rapidamente entre frente e traseira.
• Instale o controlador USB mais recente para usar aparelhos USB. A versão mais antiga de controlador USB pode não funcionar correctamente.
• Quando utilizar um hub USB, defina os sinais de entrada para AUTO OFF com o menu INPUT SENSING.

Resolução de problemas

Antes de contactar a assistência técnica, consulte esta secção.

Mensagens no ecrã

Se existir algum problema com o sinal de entrada, surge no ecrã uma das seguintes mensagens. Para resolver o problema, consulte "Sintomas e soluções dos problemas" na página 20.

Se "OUT OF RANGE" surgir no ecrã

Isso indica que o sinal de entrada não é especificado pelas especificações do monitor'. Verifique os seguintes itens. Para mais informações sobre mensagens no ecrã, consulte "Sintomas e soluções dos problemas" na página 20.

Se "xxx.x kHz/xxx Hz" for visualizado

Isso indica que a frequência horizontal ou vertical não é suportada pelas especificações do monitor'. Os valores indicam as frequências horizontais e verticais do sinal de entrada actual.

Exemplo

Se "RESOLUTION > 1600 × 1200" for visualizado

Isso indica que a resolução não é suportada pelas especificações do monitor' (1600 × 1200 ou inferior).

Exemplo

Se "NO INPUT SIGNAL" surgir no ecrã

Isso indica que não é recebido qualquer sinal através do conector seleccionado actualmente.

Quando INPUT SENSING (página 16) está definida para ON, o monitor encontra outro sinal de entrada e muda a entrada automaticamente.

Exemplo

Quando não é possível encontrar os sinais de entrada, surge a mensagem "GO TO POWER SAVE".

Cerca de 5 segundos mais tarde, o modo de economia de energia é iniciado.

Se "CABLE DISCONNECTED" surgir no ecrã

Isso indica que o cabo do sinal de vídeo foi desligado do conector seleccionado actualmente.

Quando INPUT SENSING (página 16) está definida para ON, o monitor encontra outro sinal de entrada e muda a entrada automaticamente.

Exemplo

Quando não é possível encontrar os sinais de entrada, surge a mensagem "GO TO POWER SAVE".

Cerca de 45 segundos mais tarde, o modo de economia de energia é iniciado.

Sintomas e soluções dos problemas

Se ocorrer um problema como resultado de um computador ou outro equipamento ligado, consulte o manual de instruções do computador/equipamento' ligado.

Sintoma Verifique estes itens
Sem imagem
Se o indicador ⏻ (alimentação) não estiver ligado ou se o indicador ⏻ (alimentação) não acender quando o interruptor ⏻ (alimentação) for premido:	Verifique se o cabo de alimentação está ligado correctamente.Verifique se o interruptor MAIN POWER está ligado no monitor (página 10).
Se o indicador ⏻ (alimentação) ficar vermelho quando ligado:	Verifique se o interruptor ⏻ (de alimentação) está ligado.
Se “CABLE DISCONNECTED” surgir no ecrã:	Verifique se o cabo do sinal de vídeo está ligado correctamente e se todas as fichas estão bem encaixadas nas respectivas tomadas (página 7).Verifique se os pinos do conector de entrada de vídeo não estão dobrados ou afundados.Verifique se a definição de selecção de entrada está correcta (página 12).Está ligado um cabo do sinal de vídeo não fornecido. Se ligar um cabo do sinal de vídeo não fornecido, CABLE DISCONNECTED pode surgir no ecrã. Isso não é uma avaria.
Se surgir a mensagem de aviso “NO INPUT SIGNAL” no ecrã ou se o indicador ⏻ (alimentação) ficar laranja quando ligado:	Verifique se o cabo do sinal de vídeo está ligado correctamente e se todas as fichas estão bem encaixadas nas respectivas tomadas (página 7).Verifique se os pinos do conector de entrada de vídeo não estão dobrados ou afundados.Verifique se a definição de selecção de entrada está correcta (página 12).■ Problemas provocados por um computador ou outro equipamento ligado e não provocado pelo monitorO computador encontra-se no modo de economia de energia. Tente premir uma tecla do teclado ou movimentar o rato.Verifique se a placa gráfica está instalada correctamente.Verifique se a alimentação do computador está ligada.Reinicie o computador.
Se “OUT OF RANGE” surgir no ecrã (página 19):	Problemas provocados por um computador ou outro equipamento ligado e não provocado pelo monitorVerifique se a gama de frequências de vídeo está dentro da que está especificada para o monitor. Se substituiu um monitor antigo por este monitor, ligue novamente o monitor antigo e regule a placa gráfica do computador’ dentro das seguinte gamas:Horizontal: 28 – 92 kHz (RGB analógico), 28 – 75 kHz (RGB digital Vertical: 48 – 85 Hz (RGB analógico), 60 Hz (RGB digital)Resolução: 1600 × 1200 ou inferior
Se estiver a utilizar o Windows:	Se substituiu um monitor antigo por este monitor, volte a ligar o monitor antigo e faça o seguinte. Seleccione “SONY” a partir da lista de “Fabricantes” e seleccione o nome de modelo desejado da lista de “Modelos” no ecrã de seleção de dispositivos do Windows. Se o nome de modelo deste monitor não surgir na lista de “Modelos”, tente “Plug & Play.”
Se estiver a utilizar um sistema Macintosh:	Na ligação a um computador Macintosh, utilize um adaptador (não fornecido), se necessário. Ligue o adaptador ao computador antes de ligar o cabo do sinal de vídeo.
A imagem cintila, ressalta, oscila ou está desordenada	Regule a intensidade e fase (apenas sinal RGB analógico) (página 16).Tente ligar o monitor a uma tomada de CA diferente, de preferência num circuito diferente.■ Problemas provocados por um computador ou outro equipamento ligado e não provocado pelo monitorVerifique o manual da placa gráfica para obter a definição correcta do monitor.Verifique se o modo gráfico (VESA, Macintosh 19" a cores, etc.) e a frequência do sinal de entrada são suportados por este monitor. Mesmo que a frequência esteja dentro da gama adequada, algumas placas gráficas podem ter um impulso de sincronia que é demasiado estreito para que o monitor efectue uma sincronia correcta.Este monitor não processa sinais entrelaçados. Defina para sinais progressivos.Regule a taxa de actualização do computador’(vertical frequency) para obter a melhor imagem possível.
A imagem está indistinta	Regule o brilho e contraste (página 15).Regule a intensidade e fase (apenas sinal RGB analógico) (página 16).
	■ Problemas provocados por um computador ou outro equipamento ligado e não provocado pelo monitorDefina a resolução para 1600 × 1200 no computador.
A imagem apresenta sombras	Elimine a utilização de extensões de cabo de vídeo e/ou caixas de comutação de vídeo.Verifique se todas as fichas estão bem encaixadas nas respectivas tomadas.
A imagem não está centrada ou dimensionada de forma correcta (apenas sinal RGB analógico)	Regule a intensidade e a fase (página 16).Regule a posição da imagem (página 16). De referir que alguns modos de vídeo não enchem o ecrã até às margens.
A imagem está demasiado pequena	■ Problemas provocados por um computador ou outro equipamento ligado e não provocado pelo monitorDefina a resolução para 1600 × 1200 no seu computador.
A imagem está escura • Regule a contraluz (página 15).Regule o brilho (página 15).Regule a gama no menu GAMMA (página 15).Demora alguns minutos até que o ecrã fique claro depois de ligar o monitor.O ecrã pode ficar mais escuro, dependendo no modo ECO que seleccionou.
É visível um padrão ondulado ou elíptico (moiré)	Regule a intensidade e fase (apenas sinal RGB analógico) (página 16).
A cor não é uniforme	Regule a intensidade e fase (apenas sinal RGB analógico) (página 16).
O branco não parece branco	Regule a temperatura da cor (página 15).
Os botões do monitor não funcionam(OWrge no ecrã)	Se MENU LOCK estiver definido para ON, defina-o para OFF (página 17).
O dispositivo ligado através do cabo USB não funciona	Verifique se o cabo USB (fornecido) está ligado correctamente (página 8).Prima o interruptor MAIN POWER e o indicador ⏻ (alimentação) para ligar o monitor.
	■ Problemas causados pelo computador ou outros dispositivos ligadosVerifique se o dispositivo foi ligado.Volte a instalar o controlador USB actualizado. Para obter mais informações, contacte o fabricante do produto.Se o computador não funcionar com o teclado ou o rato ligados ao monitor, ligue ambos directamente ao computador. Após reiniciar o computador, volte a efectuar a ligação USB. Após ter concluído este processo, ligue o teclado ou o rato novamente ao monitor. Quando o monitor estiver ligado a um computador, teclado ou rato através da porta USB, o computador poderá não funcionar quando for reiniciado.
O monitor desliga-se passado algum tempo	■ Problemas provocados pelo computador ligado ou por outro equipamentoDefina a definição de economia de energia do computador’ para desligado.
A resolução visualizada no ecrã do menu está incorrecta	Consoante a definição da placa gráfica, a resolução visualizada no ecrã do menu pode não coincidir com a que está definida no computador.
Depois de desligar a alimentação principal, o indicador ⏻ (alimentação) permanece acesso durante algum tempo	Quando a alimentação principal estiver desligada mas o interruptor ⏻ (alimentação) não for pressionado, ou quando o monitor estiver no modo de economia de energia, se desligar o interruptor MAIN POWER, o indicador ⏻ (alimentação) poderá não se desligar imediatamente. Isto não é uma avaria.

Visualizar a informação deste monitor

Enquanto o monitor estiver a receber um sinal de vídeo, prima e segure o botão MENU durante mais de 5 segundos até surgir a caixa de informações.

Volte a premir o botão MENU para fazer desaparecer a caixa.

Exemplo

Embora o nome de modelo registado padrão de segurança deste monitor seja SDM-S205 *o nome SDM-S205F/S205K é usado para comercialização.

Se algum problema persistir, contacte o revendedor autorizado Sony mais próximo e indique as seguintes informações:

• Nome do modelo
• Número de série
• Descrição detalhada do problema
• Data de aquisição
• Nome e especificações do seu computador e placa gráfica
• Tipo de sinais de entrada (RGB analógico/RGB digital)

Especificações

Nome do modelo SDM-S205F SDM-S205K
Painel LCD Tipo de painel: a-Si TFT, de matriz activa
Tamanho de imagem: polegadas	20,1
Formato do sinal de entrada	Frequência de funcionamento de RGB ^1) Horizontal: 28 – 92 kHz (RGB analógico)28 – 75 kHz (RGB digital)Vertical: 48 – 85 Hz (RGB analógico)60 Hz (RGB digital)
Resolução Horizontal: Máx.	1600 pontosVertical: Máx.1200 linhas
Tipo de sinais de entrada (Digital/Analógico)	Digital × 1/Analógico × 1
Níveis de sinal de entrada	Sinal de vídeo RGB analógico 0,7 Vp-p, 75 Ω, positivoSinal SYNC nível TTL, 2,2 kΩ, positivo ou negativoSinal RGB digital (DVI) TMDS (ligação simples)
Entrada de áudio Mini-ficha estéreo, 0,5 Vrms
Saída de áudio Mini-ficha estéreo
porta USB	-	Velocidade Total USB (Máx12 Mbps)Porta A × 4, Porta B × 2
Requisitos de alimentação 100 – 240 V, 50 – 60 Hz, Máx. 1,2 A
Consumo de energia Máx. 55 W
Temperatura de funcionamento	5 – 35 °C
Tipo do suporte	Ajuste de altura	Pivot
Dimensões (largura/altura/profundidade)	Aprox. 441,5 × 410,5 – 520,5 × 277,5 mm (com suporte)Aprox. 441,5 × 356,5 × 74 mm (sem suporte)	Aprox. 441,5 × 421 – 551 × 277,5 mm (com suporte (normal))Aprox. 356,5 × 470,5 – 600,5 × 277,5 mm (com suporte (pivot))Aprox. 441,5 × 356,5 × 74 mm (sem suporte)
Peso	Aprox. 9,6 kg (com suporte)Aprox. 6,0 kg (sem suporte)	Aprox. 9,9 kg (com suporte)Aprox. 6,1 kg (sem suporte)
Plug & Play	DDC2B
Acessórios	Consulte a página 6.

1) Estado recomendado de sincronização horizontal e vertical
- A capacidade de largura de sincronia horizontal deve ser superior a 4,8% da sincronia horizontal total ou 0,8 μs, o que for maior.
- A largura de varrimento horizontal deve ser superior a 2,5 μseg.
- A largura de varrimento vertical deve ser superior a 450 µseg.

A concepção e as especificações estão sujeitas a alterações sem aviso prévio.
