用户手册 SDM-S205 SONY

务必确认和显示器一直提供的纸箱。显示器型号的识别标签位于显示器后部。

NOTICE

步骤 2：连接视频信号电缆 ..... 7

步骤 3：连接 USB 鼠标或 USB 键盘或其它设备 (仅适合配备 USB 端口的机型)....8

步骤 4：连接音频线 ..... 9

步骤 5：连接电源线 ..... 9

步骤 6：牢固连接电线，并关闭连接器盖 ..... 9

步骤 7：打开显示器和计算机 ..... 10

步骤 8：调节倾斜度和高度 ..... 11

将图像切换至纵向 / 横向 （仅对于附加 Pivot 支架的机型）……12

选择输入信号（INPUT1/INPUT2）....12

设定显示器 ..... 13

CS

导航菜单 13

菜单选项列表 ..... 14

图像调整菜单 15

A 屏幕效果菜单 （仅用于模拟 RGB 信号） ..... 15

缩放菜单 16

菜单位置菜单 16

输入检测菜单 16

LANGUAGE 菜单....16

→← 复原菜单（复原至默认设定）……16

菜单锁定菜单 16

选项菜单 17

技术特点....17

省电功能 17

减少功耗(ECO mode)....17

自动亮度调节功能 （光感器）....17

自动图像质量调整功能（仅用于模拟 RGB 信号）....18

KVM功能（键盘-视频-鼠标功能）....18

故障排除....19

屏幕信息 19

故障现象和排除方法 20

规格....23

- 请使用附带的电源线。如果使用其它电源线，则必须与当地的电源相匹配。

对于美国用户

如果没有使用合适的电源线，该显示器将无法遵循 FCC 的强制性标准。

对于英国用户

如果在英国使用显示器，请务必使用适合英国的电源线。

插头类型范例

用于 100V-120V 交流电

用于 200V-240V 交流电

仅限于 240V 交流电

设备必须安装在容易插拔的电源插座附近。

安装

切勿在下列场所安装或放置显示器：

- 受高温影响的地方，例如靠近暖气管、热气管道或直射阳光下。显示器若受到高温影响，如放置在直射阳光下的汽车内或靠近热气管道，会引起机壳变形或故障。

- 受到机械振动或冲击的地方。

- 靠近会产生强磁场的设备，如电视机或各种其它家用电器。

- 受大量灰尘或沙尘影响的地方，例如靠近开着的窗或门等等。如果临时放置在户外，则必须采取足够的预防措施防止空气中的灰尘。否则会产生不可修复的故障。

显示器后上方的通风孔会变热，请勿触碰。

使用液晶显示屏

- 切勿将液晶显示屏面向太阳放置，因为太阳光会损坏液晶显示屏。将显示器放置在窗口边时请当心。

- 切勿推压或刮擦液晶显示屏。切勿将重物放在液晶显示屏上。这可能导致屏幕失去均匀性或造成液晶显示板故障。

- 如果在寒冷的地方使用本显示器，屏幕上会出现残影。这并不是故障。当温度上升到正常操作温度时，屏幕恢复正常。

- 如果长时间显示静止图像，可能会暂时出现残影。残影最终会消失。

- 液晶显示板在使用时会变热。这并不是故障。

有关 LCD （液晶显示器）的注意事项

请注意，液晶显示屏是由高精密技术制成。但在液晶显示屏上可能经常出现黑点或发光亮点（红色、蓝色或绿色），还可能出现不规则的彩色条纹或亮点。这并不是故障。

(有效点：99.99% 以上)

保养

• 清洁显示器之前，请先拔掉电源线。
• 请用软布清洁液晶显示屏。如果使用玻璃清洁液，切勿使用任何含有抗静电溶剂或类似添加剂的清洁剂，因为这可能损伤液晶显示屏的涂层。
• 请用软布蘸柔性洗涤剂溶液清洁机壳、面板和控制钮。 切勿使用任何类型的砂纸、研磨粉或酒精、汽油等溶剂。
• 切勿用圆珠笔或螺丝起了等尖锐物体去摩擦、触碰或敲击屏幕表面。这种接触可能会导致显像管的划伤。
• 请注意，如果显示器接触到如杀虫剂等挥发性溶剂，或者长期接触到橡胶或乙烯基材料，则可能导致材料退化或液晶显示屏涂层退化。

搬运

• 断开所有与显示器连接的电缆。如果使用高度可调的底座，请将底座的高度调到最高位置并牢牢抓住液晶显示器的两侧。注意在搬运时不要划伤屏幕。如果显示器掉落，您可能受伤，显示器可能损坏。
• 送维修或搬运本显示器时，请使用原纸箱和包装材料。
• 搬运时，请将高度可调底座的止动销重新插好，以固定底座。

显示器的废弃

• 切勿将本显示器作为普通家庭废弃物处理。
• 本显示器所使用的荧光管含有水银。对本显示器的处理必须按照您当地卫生权力机构的法规执行。

检查显示器的型号名称

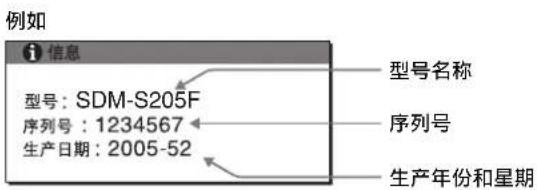

首先检查显示器的型号名称。

型号名称位于显示器后部（例如：SDM-S205F）。

对某些型号的显示器，您不能使用有些功能或菜单选项。

识别部件和控制钮

详细内容请参照括弧内的页数。

此图只给出了本显示器所有型号中的一种。

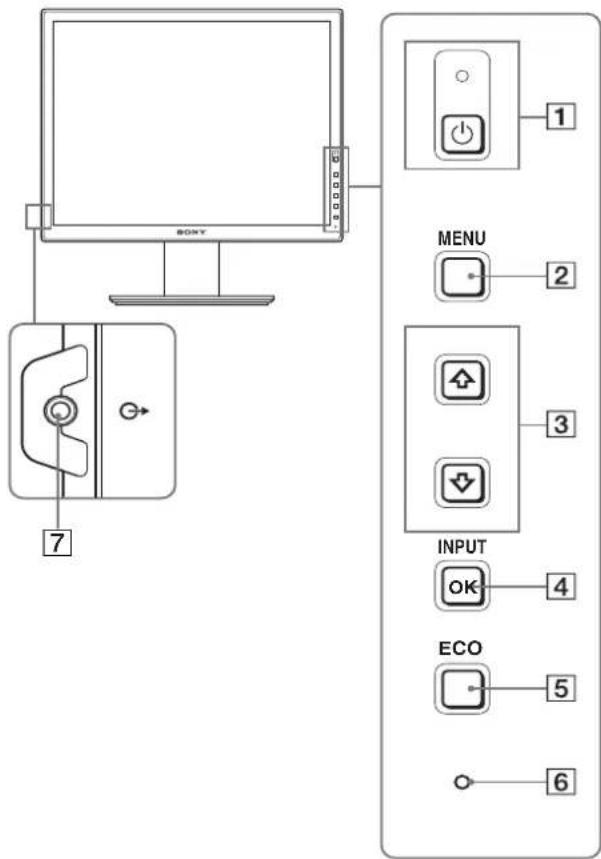

显示器的前视图

规格中带 标记的内容因型号而异。有关详情，请参阅“规格”（第 23 页）。

1（电源）开关和1（电源）指示灯（第10，17页） 1（电源）指示灯为红色时，该开关打开显示器。要关闭显示器电源，请再按一次本开关。 如果 1（电源）指示灯无法点亮，请按 MAIN POWER （主电源）开关 8。

2MENU 按钮（第 13 页）

本按钮可显示或关闭主菜单。

③↓/↑按钮（第 13 页）

这些按钮用于选择菜单选项和进行调节。

4OK 按钮 (第 13 页)

本按钮可激活所选择的菜单项目和使用 ↓/↑ 按钮（3）所做出的调整。

INPUT (第 12 页)

当两台计算机连接到显示器时，这些按钮可在 INPUT1 和 INPUT2 之间转换视频输入信号。（仅当菜单关闭时可用。）

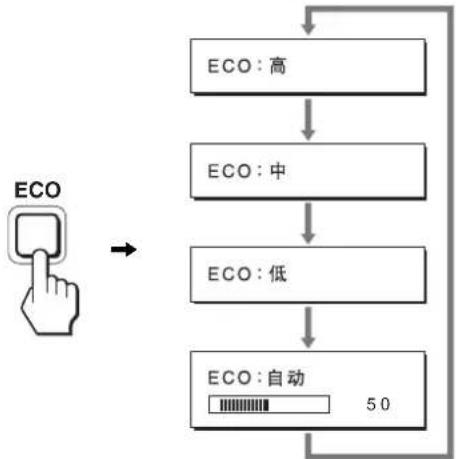

5ECO 按钮（第 17 页）

本按钮用于降低功耗。

不显示菜单屏幕时，按住本按钮 3 秒钟以上也可以自动调节当前输入信号的图像质量（轻按自动调节）。（仅用于模拟 RGB 信号）

6 光感器（第 17 页）

本传感器可测量显示器周围环境的亮度。切勿用纸张或其它物体将其覆盖。

7音频输出插孔（第9页）

本插孔将音频信号输出到扬声器或其他音频设备。

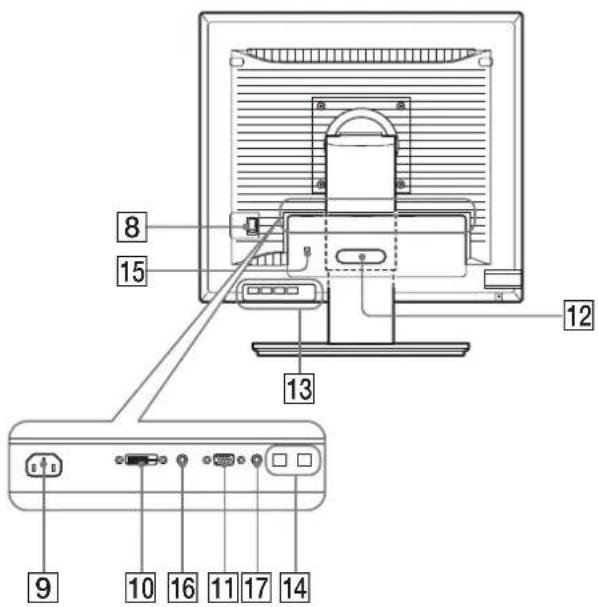

显示器的后视图

此开关用于打开和关闭显示器的 MAIN POWER 按钮。

9交流输入连接器（第9页）

本连接器可连接电源线（附带）。

10DVI-D 输入连接器 （数字 RGB）（第 8 页）

此连接器输入符合 DVI Rev.1.0 标准的数字 RGB 视频信号。

11HD15 输入连接器 （模拟 RGB）（第 8 页）

此连接器用于输入模拟 RGB 视频信号（0.700 Vp-p，正极）和同步信号。

12缆索支架（第9页）

此部件用于固定连接至显示器的电缆和电线。

13USB 下行端口（仅适用于配备 USB 端口的机型）（第8页）

将 USB 鼠标和 USB 键盘连接至显示器，您可以将多达两台计算机连接到显示器上，并来回切换输入信号。

14USB 上行端口 （仅适用于配备 USB 端口的机型米

将 USB 电缆连接到计算机和显示器上。

15安全锁定孔

Kensington Micro Saver Security System 应该用于安全锁定孔。

Micro Saver Security System 是 Kensington 的商标。

16用于 INPUT1 的音频插孔

当连接到一台计算机的音频输出插孔或者其它音频设备连接到 INPUT1 时，本插孔输入音频信号。

17用于 INPUT2 的音频插孔

当连接到一台计算机的音频输出插孔或者其它音频设备连接到 INPUT2 时，本插孔输入音频信号。

安装

使用显示器前，请查点一下包装纸箱内是否含有下列物品：

• 液晶显示器
• 电源线
• 底座
  • HD15-HD15 视频信号电缆 （模拟 RGB）
  • DVI-D 视频信号电缆 （数字 RGB）
  ·音频电缆（立体声袖珍插头）
• USB 电缆 *
• CD-ROM (Windows/Macintosh 实用软件、操作说明等)
  ·保修卡
• 快速安装指南

规格中带 * 标记的内容因型号而异。有关详情，请参阅“规格”（第 23 页）。

步骤 1: 底座装配

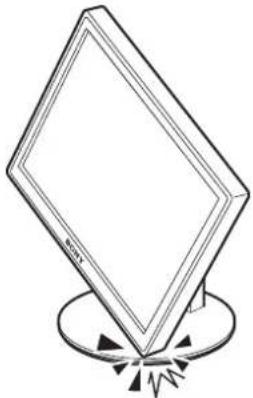

在桌子或类似平面上放置或竖直抬高显示器时，切勿按压液晶显示器。

否则可能造成显示屏液晶不均匀或损坏液晶显示器。

■使用附带的底座时

1 打开盒子，取出底座。

2 确认附带的物品。

- 底座的底部安装有一颗螺丝。

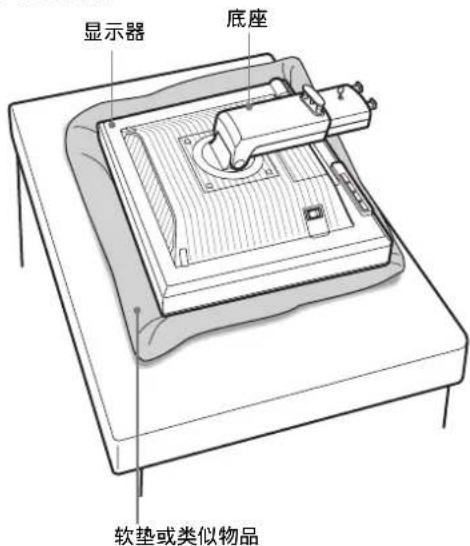

3 将软垫或类似物品放在桌子等平的表面上。

如果将显示器直接放在桌子上，可能损坏液晶显示屏或显示器本身。

4 将显示器从纸箱中取出，然后沿桌子的边缘放置放平的显示器的边框。

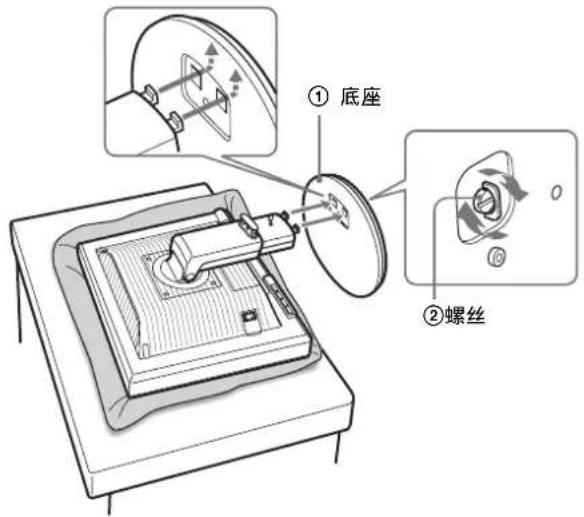

5 将底座孔钩在底座的爪上进行装配。①提起螺丝柄将其牢牢拧在底座上。②务必拧紧螺丝，然后将螺丝柄放回。

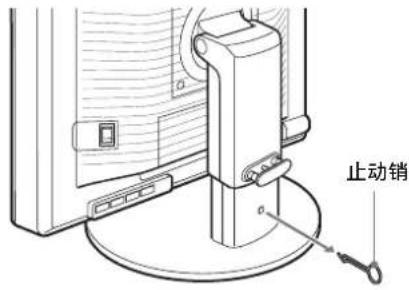

6 请在竖直抬高高度可调底座后拆下止动销。

注意

底座放平时不能拆下止动销。底座颈从底座弹出可能掉落或弄伤您。

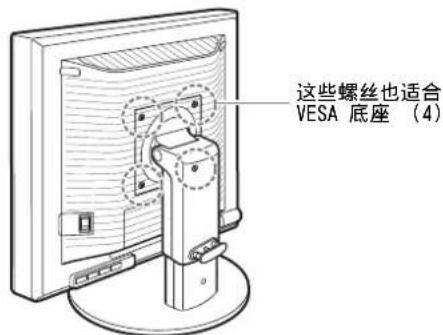

■使用 VESA 底座时

拆下装在显示器上的附带底座后也可以安装其他品牌的 VESA 底座。

步骤 2：连接视频信号电缆

- 连接之前，必须关闭显示器和计算机电源。

注意

• 不要接触视频信号电缆连接器内的针，因为这可能将针折弯。
• 请检查连接器是否对准，以避免弄弯视频信号电缆连接器的针脚。

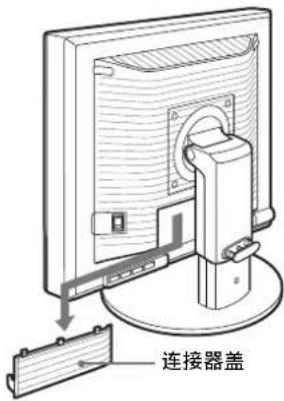

1 向下滑动连接器盖。

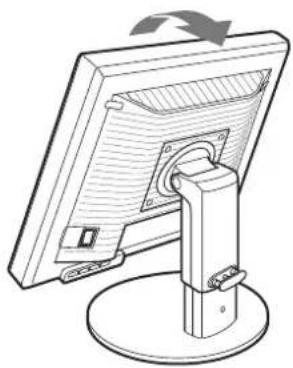

2 向上倾斜显示器。

然后将显示器的角度调高。

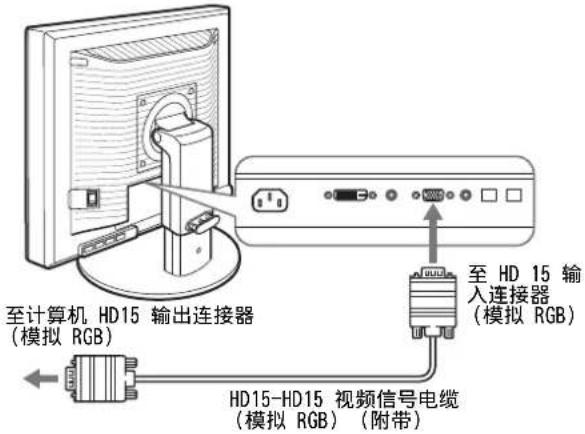

■连接到装有 HD15 输出连接器（模拟 RGB）的计算机

使用附带的 HD15-HD15 视频信号电缆 （模拟 RGB）将计算机连接到显示器的 HD 15 输入连接器 （模拟 RGB）。

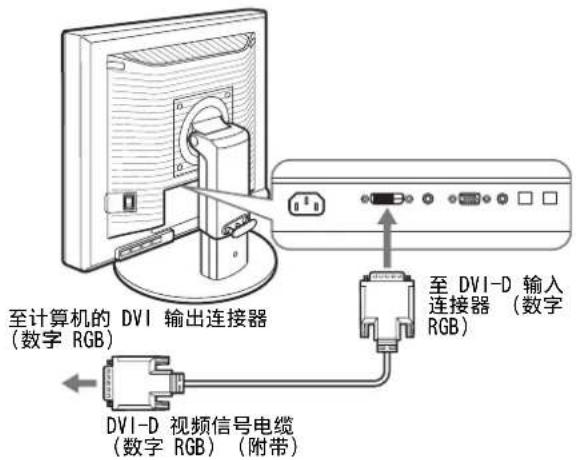

■连接到装有 DVI 输出连接器 （数字 RGB）的计算机

使用附带的 DV1-D 视频信号电缆 （数字 RGB）时，请将计算机连接到显示器的 DV1-D 输入连接器 （数字 RGB）。

步骤 3：连接 USB 鼠标或 USB 键盘或其它设备（仅适合配备 USB 端口的机型）\*

通过连接 USB 鼠标或 USB 键盘或其它设备，您可以来回切换输入信号（KVM 功能）。

有关详情，请参阅 “KVM 功能”（第 18 页）。

如果您的显示器不使用 USB 鼠标或 USB 键盘或其它设备，请进入步骤 4。

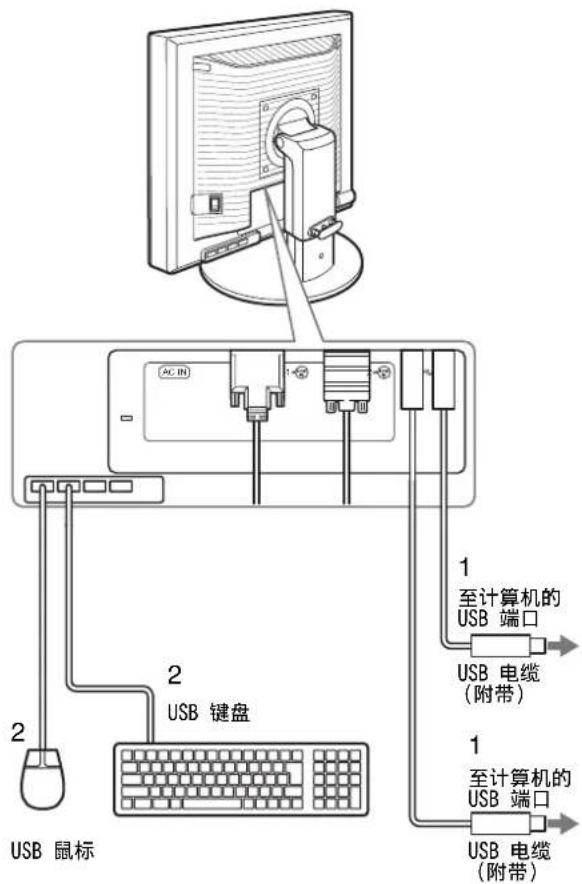

1 在显示器和计算机之间连接附带的电缆。

2 将 USB 鼠标或 USB 键盘或其它设备连接至显示器。

对于 Macintosh 用户:

如果您将带有电源按钮的 Macintosh 键盘连接至 USB 下行端口，则键盘上的电源按钮可能无法打开电源。请打开电脑上的电源按钮或将键盘直接连接至电脑后打开电源，接着将 USB 下游端口连接至键盘。

注意

• 本显示器的 USB 接口与下列系统兼容：Windows 2000/Windows XP Professional/Windows XP Home Edition/Macintosh。
• 如果USB鼠标或USB键盘或其它设备已经连接到计算机上，请断开一次连接。
• 此安装程序仅适用于那些兼容 USB 的电脑和操作系统。更多详情，请参阅电脑或操作系统的操作说明书。

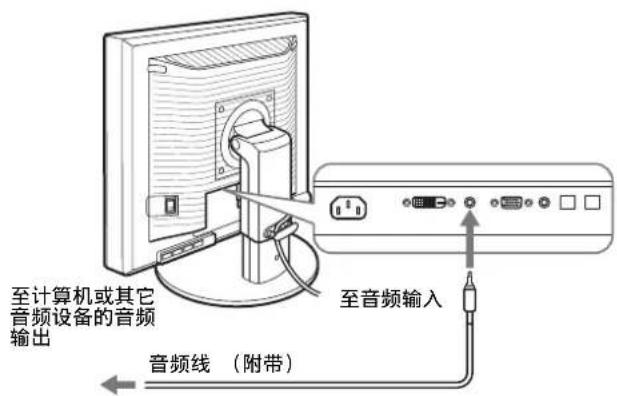

步骤 4：连接音频线

如果不想输出音频，无需进行此连接。

1 用附带的音频电缆连接显示器的音频输入插孔和计算机或其他音频设备的音频输出插孔。

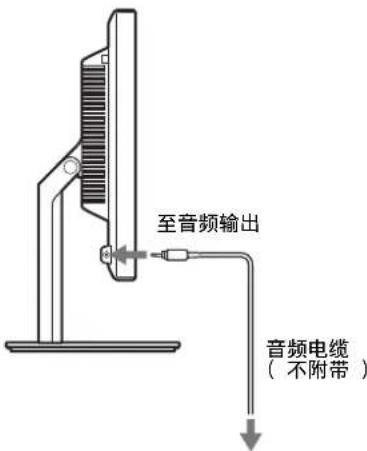

2 将音频电缆（不附带）牢牢地连接到显示器的音频输出插孔。

当显示器的音频输入和音频输出连接完成后，音频输出将被改变。

请连接显示器音频输入规格中所示的输入范围内的音频装置。过高的输入可能会损坏显示器。

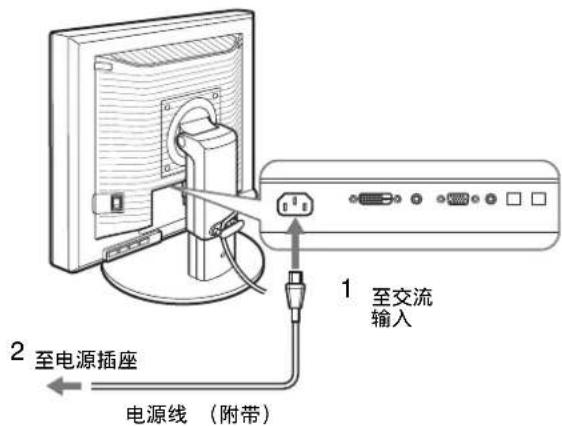

步骤 5：连接电源线

1 将附带的电源线牢牢地连接到显示器的交流输入连接器。
2 将另一端牢牢地连接到电源插座。

步骤 6：牢固连接电线，并关闭连接器盖

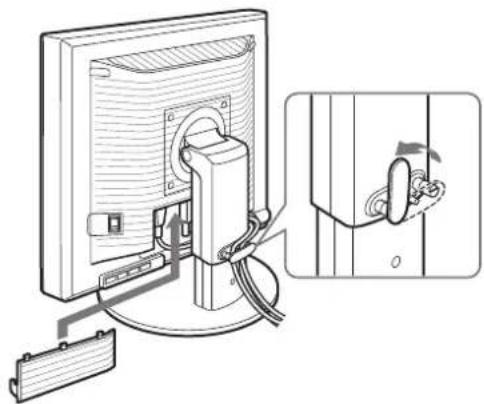

1 如图所示，将电线和电缆穿过电缆支架。
2 关闭连接器盖。

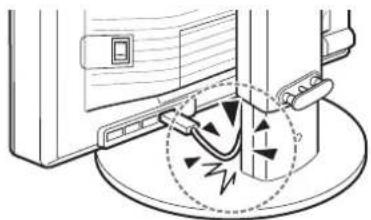

弯折电线和电缆时，务必先将电线和电缆松开一点。电线和电线如果拉得太紧，在调节屏幕角度时它们可能会从连接器或插头中掉出。如果电线和电缆拉得太紧可能会损坏。

步骤 7：打开显示器和计算机

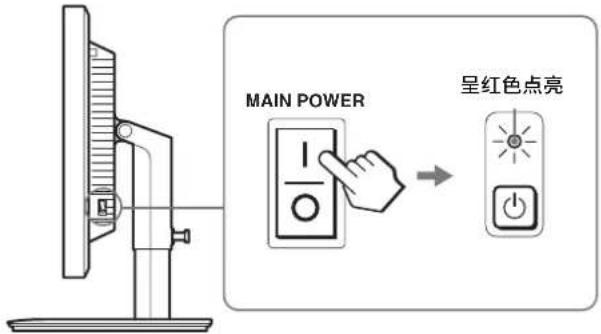

1 确认 ⏻（电源）指示灯闪烁红色。购买时，MAIN POWER （主电源）开关被设在 Ⅰ侧。

注意

如果显示器右侧的 MAIN POWER （主电源）开关没有被设在 侧，按 侧并检查 ⏻（电源）指示灯闪烁红色。

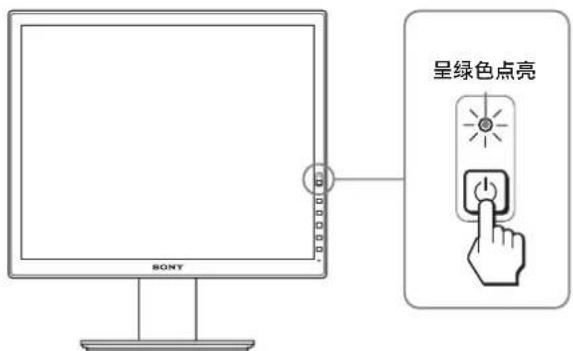

2 按显示器右前方的 ⏻（电源）开关。

(电源)指示灯以绿色点亮。

3 打开计算机。

如果屏幕上未出现图像

• 请检查电源线和视频信号电缆是否正确连接。
• 如果屏幕上出现 “没有输入信号”：
• 计算机进入节电模式。试着按键盘上任意键或移动鼠标。
• 按 OK 按钮检查输入信号设置是否正确（第 12 页）。
• 如果屏幕上出现“未连接信号线”：
• 检查视频信号电缆是否正确连接。
• 按 OK 按钮检查输入信号设置是否正确（第 12 页）。
• 如果屏幕上出现“超出范围”：
  请重新连接旧显示器。然后将计算机的显示卡调节至以下范围内。

模拟 RGB 数字 RGB

水平频率 28-92 kHz 28-75 kHz

垂直频率 48-85 Hz 60 Hz

分辨率 1600 × 1200 或更小

有关屏幕信息的更多说明，请参阅第 20 页 “故障现象和排除方法”。

不需要特定的驱动程序

本显示器符合 “DDC” 即插即用标准，并自动检测所有显示器信息。计算机不需要安装特定的驱动程序。

连接显示器后第一次打开计算机时，屏幕上会出现设定向导。此时，请按照屏幕指示进行操作。即插即用显示器被自动选择，因此您可以使用显示器。

垂直频率变为 60Hz。

如果显示器上闪烁不明显，您可以就这样使用。您不需要将垂直频率设定到更高的值。

步骤 8：调节倾斜度和高度

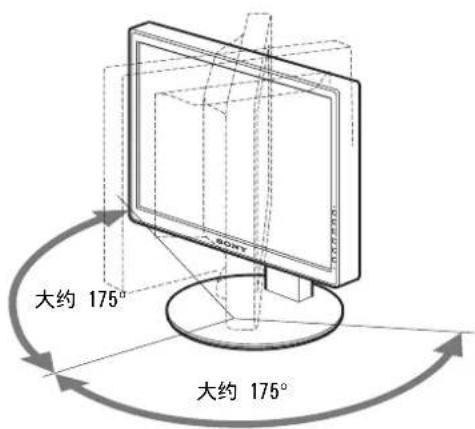

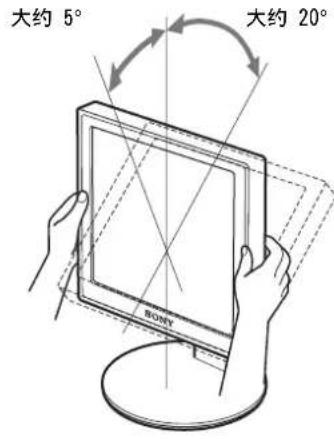

显示器可以在以下所示的角度内进行调整。

抓住液晶显示屏的两侧，然后调整屏幕角度。

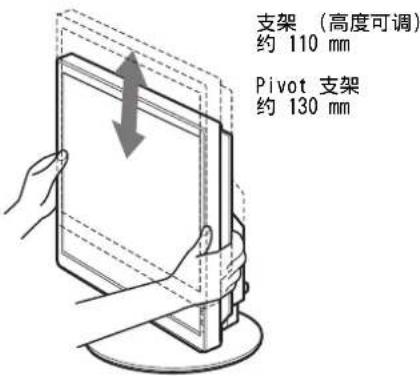

使用高度可调底座时，也可以按如下方法进行高度调整。

抓住液晶显示屏的两侧，然后调整屏幕高度。

若要舒适地使用显示器

根据桌子和椅子的高度调整显示器的视角，使屏幕上的光亮不会反射到您的眼睛。

注意

• 调整显示器位置时，切勿使显示器或电缆或其它 USB 设备碰撞到其周围的物体。务必小心地移动显示器。
• 调整底座高度时，显示器下方不要放置任何物体。显示器可能会意外损坏。
• 连接 USB 产品或 USB 设备至显示器时，切勿使其碰撞到底座。调整显示器的倾斜度和高度时，由于产品或设备的大小不同，显示器可能会受损（仅适用于配备 USB 端口的机型）。

将图像切换至纵向 / 横向 （仅对于附加 Pivot 支架的机型）\*

如果您的电脑具有纵向 / 横向画面切换功能，则您可以将屏幕旋转 90°。

首先在您的电脑上将设定调整为图像切换，然后旋转屏幕。

将显示器旋转至纵向

1 调节您计算机上的设置以将屏幕逆时针旋转 90^ 。

2 按显示器上的 MENU 按钮，然后从选项菜单中选择“菜单旋转”，并选择“纵向”。

根据屏幕位置，您可以改变菜单显示位置。

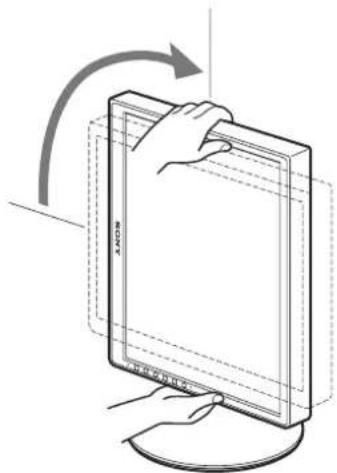

3 抓住显示器两侧，然后慢慢将其上升至最高位置。

注意

• 如果您旋转连接着 USB 装置或 USB 兼容产品的显示器，则可能会损坏显示器。
• 如果您要转动显示器，切勿使显示器或电缆或其它 USB 设备碰撞到其周围的物体。务必小心地移动显示器。
• 若要旋转显示器，请先从电缆固定器中取出所有电缆，然后小心移动电缆，切勿强行拉扯。

4 抓住显示器的两侧，然后缓缓将其顺时针旋转 90^ 。您不能将显示器旋转 90^ 以上。

5 抓住显示器的两侧，并调整显示器的高度和倾斜度。

若要将显示器重新设置为水平位置

1 调节计算机的设置以将屏幕顺时针旋转 90^ 。
2 按显示器上的 MENU 按钮，然后从选项菜单中选择“菜单旋转”，并选择“横向”。
将菜单显示重新设定到水平位置。
3 抓住显示器的两侧，然后将其慢慢上升至最高位置。
4 抓住显示器的两侧，然后缓缓将其逆时针旋转 90^ 。

选择输入信号（INPUT1/INPUT2）

按 OK 按钮。

每次按此按钮，输入信号都将发生改变。

屏幕信息(在屏幕左上角显示5秒)	输入信号配置
输入1:DVI-D DVI-D 输入连接器用于 INPUT1 (数字 RGB)
输入2:HD15 HD15 输入连接器用于 INPUT2 (模拟 RGB)

设定显示器

进行调整之前

连接并开启显示器和计算机。

为获得最佳结果，将显示器连接到计算机并打开后，进行任何调整前至少要等 30 分钟。

可用屏幕显示菜单对显示器做许多调整。

导航菜单

1 显示主菜单。

按 MENU 按钮在屏幕上显示主菜单。

2 选择您想要调整的菜单。

按 m/M 按钮以显示想要的菜单。按 OK 按钮选择菜单项目。

3 调整项目。

按 m/M 按钮进行调整，然后按 OK 按钮。

当您按 OK 按钮时，设置被储存，然后显示返回到上一个菜单。

按一次 MENU 钮回到正常显示状态。若未按任何按钮，大约 45 秒后菜单将自动关闭。

x 将调整复原至默认设定

您可以用复原菜单将调整复原。有关复原调整的更多信息，请参阅第 16 页上的 …（复原）。

菜单选项列表

	SDM-S205F
图像调整菜单
模式(ECO mode)高
	中
	低
	自动1)
背光	1)
对比度	1)2)
亮度	2)
GAMMA用户	2)
	CAL.2)
色温9300K
	6500K
	sRGB2)
	用户(GAIN和BIAS)
平滑文字
	标准
	图像
模式复原
屏幕效果自动
	相位
	像素频率
	水平中心
	垂直中心
缩放全屏显示
	保持原有屏幕比例
	真实显示
菜单位置
输入检测开启自动输入检测
	输入1
	输入2
	关闭自动输入检测
LANGUAGE ENGLISH
	FRANÇAIS
	DEUTSCH
	ESPAÑOL
	ITALIANO
	NEDERLANDS
	SVENSKA
	РУССКИЙ
	日本語
	中文
复原	确定
	取消
菜单锁定打开
	关闭

	SDM-S205K
图像调整菜单
模式(ECO mode)高
	中
	低
	自动1)
背光	1)
对比度	1)2)
亮度	2)
γ GAMMA 用户	2)
	CAL.2)
色温 9300K
	6500K
	sRGB2)
	用户(GAIN 和 BIAS)
平滑 文字
	标准
	图像
模式复原	☑
屏幕效果 自动
	相位
	像素频率
	水平中心
	垂直中心
缩放 全屏显示
	保持原有屏幕比例
	真实显示
菜单位置	输入1
输入检测 开启自动输入检测	输入2
	关闭自动输入检测
LANGUAGE ENGLISH
	FRANÇAIS
	DEUTSCH
	ESPAÑOL
	ITALIANO
	NEDERLANDS
	SVENSKA
	РУССКИЙ
	日本語
	中文
复原	确定
	取消
菜单锁定 打开
	关闭
选项
菜单旋转 横向
	纵向

1) 当 ECO 模式被设定为 “自动” 时，您将无法调节背光。
2) 选择 “sRGB” 时，不能调整对比度、亮度和 GAMMA。

图像调整菜单

项目 按 ↑按钮 按 ↓按钮
模式	选择 ECO 模式。
高	在“高”、“中”、“低”和“自动”模
中	式中选择显示器亮度,以减少功率消耗。
低	通过设置输入,您可以选择各种模式。
自动
E0 背光 使屏幕变亮。 使屏幕变暗。
●对比度 加深图像对比度。 减弱图像对比度。
○亮度	调亮图像 (黑色电 平)。 调暗图像 (黑色电 平)。

注意

• 当 ECO 模式被设定为 “自动” 时，您将无法调节背光。
• 如果选择 “sRGB”，则无法调节对比度和亮度。

项目
GAMMA
选项	功能
用户	调整图像色彩。
CAL.	此模式将显示器设定为 LCD 的 RAW 灰度系数条件。当使用外部色彩校准系统时应设定此模式,以得到最佳校准结果。

注意

如果选择 “sRGB”，则不能调整 GAMMA。

项目
色温
选项	功能
9300K	浅蓝色色调
6500K	浅红色色调
sRGB1)	选择“sRGB”时,色彩被调整到sRGB色彩空间。(sRGB色彩设定是为计算机产品设计的工业标准色彩空间协议。)选择“sRGB”时,计算机的色彩设定必须设为sRGB色彩空间。
用户	可以对亮区(GAIN:白色电平)和暗区(BIAS:黑色电平)进一步调整。也可以将设置的色彩存储到存储器中。

1) 如果计算机或连接到显示器上的其他设备与 sRGB 不兼容，则色彩不能调整到 sRGB 色彩空间。
选择 “sRGB” 时，就不能调整对比度、亮度和 GAMMA。
如果已将 ECO 模式设为 “自动”，则不能选择 “sRGB”。

项目
平滑
选项	功能
文字	使字符显示清晰(该模式适用于文本应用程序)。
标准	标准平滑效果。
图像	使图像显示清晰(该模式适用于照片图像或插图)。

注意

当信号分辨率为 1600 × 1200 时，您不能使用平滑功能。

项目
→模式复原
选项	功能
确定	可以将背光、对比度、亮度、GAMMA、色温和平滑复原到默认设置。
取消	取消复原,并返回到菜单。

A 屏幕效果菜单 （仅用于模拟 RGB 信号）

■自动图像质量调整功能

当显示器接收到输入信号时，自动调整图像位置和锐度（相位 / 像素频率）。从而确保屏幕上出现清晰的图像（第18页）。

注意

当自动图像质量调整功能启用时，仅 ⏻（电源）开关可以操作。

如果本显示器的自动图像质量调整功能似乎不能完全调整图像

您可以对当前输入信号进一步进行图像质量的自动调整。 (参见下面的自动)

如果仍需要对图像质量进行细微的调整

您可以手动调整图像锐度 （相位 / 像素频率）和位置 （水平 / 垂直位置）。

这些调整保存在存储器中，显示器接收到同样的输入信号时自动调出。重新连接计算机后，如果输入信号改变，这些设定可能需要重做。

项目	功能
自动	对于当前的输入信号,进行适当的画面相位、像素频率和水平/垂直位置的调整,并保存。

■手动调整图像的锐度和位置 （相位 / 像素频率 / 水平中心 / 垂直中心）

您可以按照以下步骤调整图像锐度和位置。

1 在计算机上将分辨率设定至 1600 × 1200 。
2 放入 CD-ROM。
3 启动 CD-ROM，显示测试图案。

对于 Windows 用户

当操作自动运行时：

①点击 “显示调整工具（UTILITY）”。
②点击 “Adjust” 并确认分辨率，然后点击 “Next”。依次出现像素频率、相位、水平中心和垂直中心的测试图案。

当无法自动运行时：

①打开 “我的电脑” 并右击 CD-ROM 图标。进入 “Explorer”，打开 CD-ROM 图标。

②选择 [Windows] 然后打开 [Utility]。

③启动 [Win_Utility.exe]。显示出测试图案。

对 Macintosh 用户

①打开 [Utility]，然后选择 [Mac]。

②启动 [Mac_Utility.exe]。

显示出测试图案。

项目 按 ↓/↑ 按钮

相位 减少屏幕上的水平条纹。

像素频率 垂直条纹消失。

水平中心 图像没有出现在屏幕中间时调整图像垂直中心 的位置。

缩放菜单

项目 功能

全屏显示 输入信号在屏幕上全屏显示,与图像模式或分辨率无关。

保持原有屏幕比例 输入信号在屏幕上以其实际纵横比显示。因此,视信号而定,图像的顶部和底部可能出现黑带。

真实显示 输入信号在屏幕上以其实际分辨率显示。次级 1600 × 1200 信号被黑框环绕显示在屏幕的中央。

注意

当信号分辨率为 1600 × 1200 时，您无法使用此功能。图像在屏幕上全屏显示。

菜单位置菜单

项目 按 ↓/↑按钮

菜单位置 可以改变菜单在屏幕上的显示位置。可以选择 9 个位置中的一个。

输入检测菜单

可以搜索输入信号，来回自动切换信号。

项目功能

开启自动输入检测	所选的输入没有信号时,或用OK按钮选择输入时没有输入信号,则出现屏幕显示消息(第19页)。然后显示器检查输入信号,并自动地切换到其他输入。输入改变时,所选的输入显示在屏幕的左上角。如果仍没有输入信号,则显示器进入省电模式。
输入1打开显示器	时,输入1或输入2将作为优先设定显示(输入检测将无效)。
输入2
关闭自动输入检测	输入不会自动改变。按OK按钮改变输入。

LANGUAGE 菜单

项目 按 ↓/↑按钮

ENGLISH	英语
FRANÇAIS	法语
DEUTSCH	德语
ESPAÑOL	西班牙语
ITALIANO	意大利语
NEDERLANDS	荷兰语
SVENSKA	瑞典语
РУССКИЙ	俄语
日本語	日语
中文

→←复原菜单 （复原至默认设定）

项目功能

确定 除 (LANGUAGE) 定外,将所有的调整数据复原到默认设定。

取消 取消复原,并返回到菜单屏幕。

菜单锁定菜单

项目功能

打开 仅 ⏻(电源)开关可以操作。 如果您想进行其它操作,○n(菜单锁定)图标出现在屏幕上。

关闭 将 (菜单锁定)○n为关闭。 如果○n(菜单锁定)已经设为打开,则在按菜单按钮时自动选择○n(菜单锁定)。

选项菜单\*

项目

菜单旋转

选项 功能

横向以横向位置显示画面。

纵向以纵向位置显示画面。

技术特点

省电功能

本显示器符合 VESA、ENERGY STAR 和 NUTEK 制定的省电原则。如果将显示器连接到计算机或与适用于模拟输入的 DPMS （显示电源管理标准）/ 适用于数字输入的 DMPM(DVI 数字监视器电源管理）兼容的视频显示卡，显示器将如下所示自动减少功率消耗。

电源模式 ⏻（电源）指示灯

正常操作 绿色

休眠 ^1) （深度睡眠）橙色

电源关 红色

主电源关闭 关闭

当计算机进入“休眠”模式时，输入信号切断，并在屏幕上出现“没有输入信号”。5秒钟后，显示器进入省电模式。“深度睡眠”是环境保护局定义的省电模式。

减少功耗（ECO mode）

如果反复按显示器前面的 ECO 按钮，可以选择屏幕亮度。

CS

每种模式显示在屏幕上，屏幕亮度按模式减弱。5秒钟后菜单自动消失。

当模式从高变为中或低时，屏幕亮度和功耗降低。

屏幕亮度的默认设定为 “高”。

自动亮度调节功能 （光感器）

本显示器具有根据环境亮度自动调节屏幕亮度的功能。通过使用显示器前面的 ECO 按钮或在图像调整菜单中，将 ECO 模式设定为自动，可将屏幕的亮度设为最适合的等级。屏幕亮度的默认设定为高。此外当您用显视器前面的 ECO 按钮将 ECO 模式设定为“自动”时，也将显示调节条。您可以用 ↓/↑ 按钮调节该条。屏幕亮度随着您设定的等级而改变。

自动图像质量调整功能 （仅用于模拟

RGB 信号)

当显示器接收到输入信号时，它会自动调整图像位置

和锐度 （相位 / 像素频率 ），确保屏幕上出现清晰的图像。

工厂预设模式

当显示器接收到输入信号时，它会自动将信号与存储在显示器存储器中的工厂预设模式之一相匹配，以便在屏幕中心提供高质量图像。如果输入信号与工厂预设模式相匹配，图像将以适当的默认调整自动出现在屏幕上。

如果输入信号不符合工厂预设模式

当显示器接收到不符合工厂预设模式之一的输入信号时，

本显示器的自动图像质量调整功能将启动，以确保（在以下显示器频率范围内）图像清晰地出现在屏幕上：

水平频率：28-92 kHz （模拟 RGB）

28-75 kHz （数字 RGB）

垂直频率：48-85 Hz （模拟 RGB）

60 Hz (数字 RGB)

因此当显示器第一次接收到不符合工厂预设模式之一的输入信号时，显示器可能要花比普通情况下更长的时间才能在屏幕上显示图像。此调整数据自动储存在存储器中，下次显示器将如同接收到符合工厂预设模式之一的输入信号一样运行。

如果您手动调整相位、像素频率和图像位置

对于某些输入信号，本显示器的自动图像质量调整功能可能无法完全调整图像位置、相位和像素频率。如果这样，您可以手动设定（第 15 页）。如果您手动设定，调整数据将作为用户模式被储存，并在任何时候显示器接收到相同输入信号时自动调用。

注意

当自动图像质量调整功能启用时，仅 ⏻（电源）开关可以操作。

KVM 功能 （键盘 - 视频 - 鼠标功能）

可以最多使用通过 USB 鼠标和 USB 键盘连接的两台计算机，并来回切换 INPUT/OK 按钮（第 8 页）。

关于 USB 端口

- 建议您将 USB 鼠标和 USB 键盘连接到显示器的 USB 端口上。如果连接的不是上述设备，则显示器可能无法正常工作。

或者，与Bluetooth兼容的设备可能无法正常工作。

- 显示器上的 USB 端口兼容 USB 全速 （最大 12 Mbps）。

注意

- 即使当您按 INPUT/OK 按钮时，计算机也有可能无法正常来回切

换。

- 为了使用 USB 设备，请安装最新的 USB 驱动器。旧 USB 驱动器可能

无法正常工作。

- 使用 USB 集线器时，用输入检测菜单将输入信号设定成关闭自动

输入检测。

故障排除

在与技术服务部门联系之前，请参考此部分。

屏幕信息

如果输入信号有误，屏幕上会出现下列信息之一。若要解决此问题，请参阅第20页“故障现象和排除方法”。

如果屏幕上出现 “超出范围”

此信息表示本显示器的规格不支持此输入信号。请检查以下项目。

有关屏幕信息的更多说明，请参阅第 20 页 “故障现象和排除方法”。

如果显示 “xxx.x kHz/xxx Hz”

此信息表示本显示器的规格不支持水平或垂直频率。此图表示当前输入信号的水平和垂直频率。

例如

如果显示 “分辨率 > 1600 × 1200”

此信息表示本显示器的规格（1600 × 1200 或更低）不支持此分辨率。

例如

如果屏幕上显示 “没有输入信号”

此信息表示没有信号经当前所选的连接器输入。

当输入检测（第 16 页）设定为开启时，显示器将自动找到其他输入信号并改变输入。

例如

当无法找到输入信号时，

“进入省电模式”

信息出现。大约 5 秒钟后，省电模式启动。

如果屏幕上出现 “未连接信号线”

此信息表示视频信号电缆与当前所选连接器已经断开。

当输入检测（第 16 页）设定为开启时，显示器将自动找到其他输入信号并改变输入。

例如

当无法找到输入信号时，

“进入省电模式”

信息出现。大约 45 秒钟后，省电模式启动。

故障现象和排除方法

如果问题是由所连接的计算机或其他设备引起的，请参照所连接计算机 / 设备的使用说明书。

现象 检查项目
没有画面
如果 ⏻(电源)指示灯不亮,或当 ⏻(电源)开关按下后 ⏻(电源)指示灯不亮:	·检查电源线的连接是否正确。·请检查显示器上的 MAIN POWER (主电源)开关是否打开 (第10页)。
如果 ⏻(电源)指示灯打开,并显示红色:	·检查 ⏻(电源)开关是否打开。
如果屏幕上出现 “未连接信号线”:	·检查视频信号电缆是否连接正确,所有插头是否牢固地插在各自的插孔内(第7页)。·检查视频输入连接器的针是否被弯曲或被挤入。·检查输入选择设定是否正确 (第12页)。·连接了非附带的视频信号电缆。 如果您连接了非附带的视频信号电缆,则屏幕上显示“未连接信号线”。这并不是故障。
屏幕上出现 “没有输入信号”的警告信息,或者 ⏻(电源)指示灯变为橙色:	·检查视频信号电缆是否连接正确,所有插头是否牢固地插在各自的插孔内(第7页)。·检查视频输入连接器的针是否被弯曲或被挤入。·检查输入选择设定是否正确 (第12页)。■由所连接的计算机或其他设备引起的问题,不是由显示器引起的问题·计算机进入节电模式。 试着按键盘上任意键或移动鼠标。·检查显示卡是否正确安装。·检查计算机电源是否打开。·重启计算机。
如果屏幕上出现 “超出范围”(第19页):	■由所连接的计算机或其他设备引起的问题,不是由显示器引起的问题·检查视频的频率范围是否在显示器制定的范围内。 如果用本显示器更换旧显示器,请重新连接旧显示器,并把计算机显示卡调整到如下范围内:水平:28-92 kHz (模拟RGB),28-75 kHz (数字RGB)垂直:48-85 Hz (模拟RGB),60 Hz (数字RGB)分辨率:1600×1200或更小
如果使用 Windows: ·如果您用本显示器更换旧显示器,请重新连接旧显示器并进行以下操作。 在Windows 设备选择画面中,从“厂家”列表中选择“SONY”,从“型号”列表中选择想要的型号名称。 如果本显示器的型号名称不出现在“型号”列表中,请试一下“即插即用。”
如果使用 Macintosh 系统: ·当连接 Macintosh 计算机时,如有必要请使用适配器 (不附带)。 连接视频信号电缆之前,请将适配器连接到计算机。
画面闪烁、跳动、振荡或被扰频 ·调整像素频率和相位 (仅用于模拟 RGB 信号)(第15页)。尝试将显示器电源插头插到另一个交流电源插座上,最好在不同线路上。■由所连接的计算机或其他设备引起的问题,不是由显示器引起的问题·查阅您的显示卡说明书以便正确地设定显示器。·确认本显示器是否支持图形模式 (VESA Macintosh 19" Color 等等)和输入信号的频率。即使频率在适当范围内,但有些显示卡的同步脉冲可能太窄而不足于让显示器正确达成同步。·本显示器不处理隔行信号。 设置为处理逐行信号。·调整计算机的刷新率 (垂直频率)以获得最佳图像。
画面模糊 ·调整亮度和对比度 (第15页)·调整像素频率和相位 (仅用于模拟 RGB 信号)(第15页)。■由所连接的计算机或其他设备引起的问题,不是由显示器引起的问题·在计算机上将分辨率设定至1600×1200。
画面出现重影 ·请勿使用视频电缆延长线和/或视频转换开关盒。·检查所有插头是否牢固地插在各自的插口内。
画面未居中或尺寸不当 (仅用于模拟RGB 信号)	·调整像素频率和相位 (第15页)。·调整图像位置 (第15页)。请注意有些视频模式不充满屏幕的边缘。
画面太小 ■由所连接的计算机或其他设备引起的问题,不是由显示器引起的问题•在计算机上将分辨率设定至1600×1200。
画面太暗 •调节背光(第15页)。•调节亮度(第15页)。•用GAMMA菜单调节灰度系数(第15页)。•打开显示器后要经过几分钟显示器才会变亮。•屏幕可能变暗,这取决于您选择的ECO模式。
可看到波纹或椭圆形图案(摩尔效应) •调整像素频率和相位(仅用于模拟RGB信号)(第15页)。
色彩不均匀 •调整像素频率和相位(仅用于模拟RGB信号)(第15页)。
白色看起来不白 •调节色温(第15页)。
显示器按钮不起作用(屏幕上出现n)	•如果菜单锁定设为打开,请将其设为关闭(第16页)。
通过USB 电缆进行连接的设备无法进行操作	检查USB电缆(附带)连接是否正确(第8页)。•按MAIN POWER(主电源)开关来打开显示器,○(电源)指示灯亮。■由计算机或其它连接设备引起的问题•检查设备已打开。•重新安装升级后的USB驱动器。更多信息,请咨询您的产品的制造商。•如果您无法用安装到显示器上的键盘或鼠标操作您的计算机,请直接将键盘或鼠标连接至计算机。重启计算机后,重新设置USB连接。结束此过程后,将键盘或鼠标连接回显示器。显示器通过USB端口连接至计算机、键盘或鼠标时,可能无法在计算机重启时使用它们操作您的计算机。
过一会儿显示器关闭 ■由所连接的计算机或其他设备引起的问题•将计算机的省电设定设为关。
显示在菜单屏幕上的分辨率是错误的	•根据显示卡的设定,显示菜单屏幕上的分辨率可能与计算机上的设定不符。
关闭主电源后,○(电源)指示灯会继续亮一段时间	•主电源打开但未按下○(电源)开关时或显示器在省电模式时,如果您关闭MAIN POWER(主电源)开关,○(电源)指示灯可能不会立即关闭。这并不是故障。

显示本显示器的信息

当显示器正在接收视频信号时，按住 MENU 按钮 5 秒钟以上，直至信息框出现。

再次按 MENU 按钮，信息框消失。

虽然本显示器型号名称注册的安全标准为 SDM-S205，但销售时使用 SDM-S205F/S205K 的名称。如果问题仍然存在，请致电授权的 Sony 经销商，并提供下列信息：

• 型号名称
• 序列号
• 故障的详细说明
• 购买日期
• 您的计算机和显示卡的名称和规格
• 输入信号种类 （模拟 RGB/ 数字 RGB）

规格

型号名称 SDM-S205F SDM-S205K
液晶显示器面板 面板类型: a-Si TFT 有源矩阵
画面尺寸: 英寸 20.1
输入信号格式 RGB 工作频率	水平: 28 - 92 kHz (模拟 RGB)28 - 75 kHz (数字 RGB)垂直: 48 - 85 Hz (模拟 RGB)60 Hz (数字 RGB)
分辨率 水平: 最大 1600 点	垂直: 最大 1200 线
输入信号类型 (数字 /模拟)	数字×1/ 模拟×1
输入信号等级 模拟 RGB 视频信号 0.7 Vp-p, 75 Ω, 正极SYNC 信号 TTL 级, 2.2 kΩ, 正极或负极数字 RGB(DVI) 信号 TMDS (单独连接)
音频输入 立体声袖珍插孔, 0.5 Vrms
音频输出	立体声袖珍插孔
USB 端口	-	USB 全速 (最大 12 Mbps)A 端口×4, B 端口×2
电源规格	100-240 V, 50-60 Hz, 最大 1.2 A
功率消耗	最大 55 W
工作温度	5 - 35 °C
底座类型	高度可调	Pivot
尺寸(宽/高/深)	约 441.5 × 410.5 - 520.5 × 277.5 mm(带底座)约 441.5 × 356.5 × 74 mm(不带底座)	约 441.5 × 421 - 551 × 277.5 mm(带底座 (一般情况))约 356.5 × 470.5 - 600.5 × 277.5 mm(带底座 (回转情况))约 441.5 × 356.5 × 74 mm(不带底座)
质量	约 9.6 kg(带底座)约 6.0 kg(不带底座)	约 9.9 kg(带底座)约 6.1 kg(不带底座)
即插即用	DDC2B
附件	参阅第 6 页。

1) 建议的水平和垂直计时条件
- 水平同步频宽比应该大于总水平计时的 4.8% 或 0.8 sec （取最大的一个）。
- 水平空白宽度应该大于 2.5 μsec。
- 垂直空白宽度应该大于 450 sec 。

设计和规格如有变动，恕不另行通知。
